GOLDAIR ELECTRIC 3PH User Guide

GOLDAIR ELECTRIC

3PH Integrated Control System for Building

Air-Conditioning

User Manual

高迪亞電子

风冷冷(热)水机组控制系統操作手册

----------户式中央空调机组专用

请在使用控制器之前，详细阅读本操作手册，以掌握正确和安全的使用方法。

GOLDAIR ELECTRIC

2006 年 V5.0

风冷冷热水机组控制系统说明书

页码

安全注意事项 ...............................................................................1

各部分的名称和功能 ....................................................................3

操作原理 ......................................................................................16

控制机理 ......................................................................................31

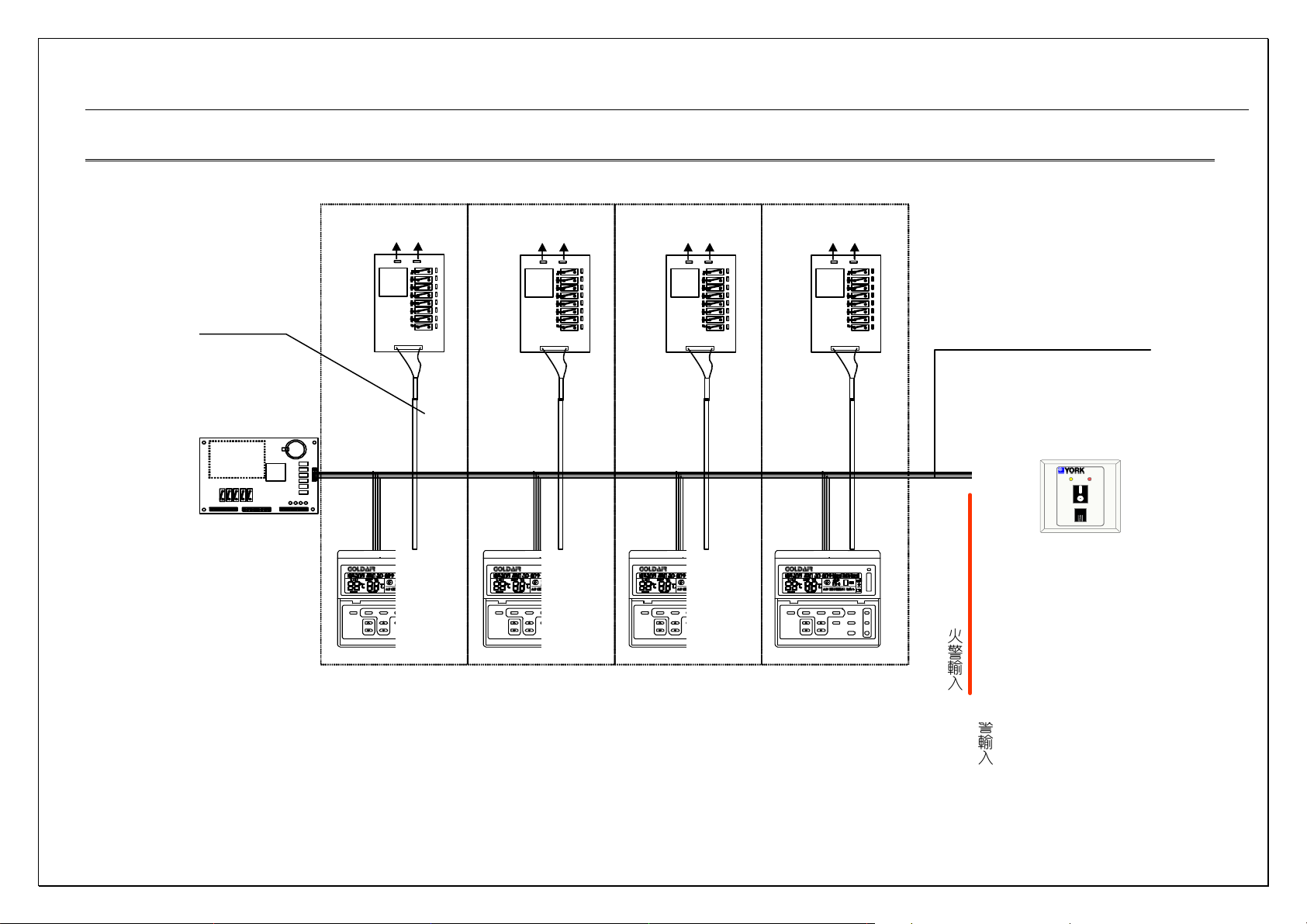

3PH 控制网络示意图....................................................................39

风冷冷热水机组控制系统说明书

安全注意事项

1、操作机组之前，请详细阅读所有“安全注意事项”。

2、“安全注意事项”内列举各种与安全有关的重要事项，恳请严加遵守。

3、本手册内使用的符号

警告：必须遵守本警告内容，以免导致使用者受伤亡。

!

注意：必须遵守本注意内容，以免对机件造成损毁。

!

注意：

!

请详细阅读控制器上张贴的各种标签

4、安装

► 阅读后，请将本技术手册妥善保存，以便随时取出参阅。同时，请将本手册

交与其它操作本机人士，以供参考之用。

警告：只可使用由本公司指定的附件，并向制造商或授权经销商要求提供安

!

装服务。如控制附件安装不当，可能引致控制器失灵或触电等后果。

用户切勿尝试自行修理。如果控制器修理不当，可能导致触电或损坏控制器

等后果。用户如有任何修理的需要，请与制造商接洽。

(１ )主机控制板

注意：室外控制板必须安装在主机内一个不会有雨雪、树叶或废物积聚的稳

!

固平面上。

其安装中心内一般有强电线路通过，另控制板也有AC220V通过。

有关室外控制板的安装位置，应该选择一个由机组产生的气流或噪音不会影

响邻居的地方。

遵守强弱电分开的原则，尽量使控制板与接触器保持在50mm以上。

(２ )主控器

!

警告：主控器必须安装稳固。否则，可能会因为主控器下坠而引致身体受

伤或控制器损坏。

- 1 -

各部分的名称和功能

(３ )电源线、保险丝和断路器

!

警告：必须使用指定电线为控制器提供电力。切勿与其它电器共享同一电源，

以免引致超负荷的危险。

必须使用与控制器工作电压匹配的保险丝或断路器。切勿使用超出指定级别

的电线或保险丝。

(４）接地

风冷冷热水机组控制系统说明书

!

注意：控制器必须安装接地线。切勿将接地线与气体燃料管道、水管、避雷

导体或电话的接地线相连接。接地不当，可能引起触电的意外。

请经常检查控制器的接地线与机组的接地终端和接地电极连接是否牢固。

5、操作

!

警告：切勿使用锋利物按键，以免损毁控制器。

切勿扭曲或拉扯控制器的电线，以免损毁控制器引致失灵。

切勿将苯、酒精或其他腐蚀性的化学试剂的沾染控制器表面。否则，可能导

致脱色或机件失灵。如要清除污垢，请用软布沾少量含中性去污剂的水溶液

揩试控制器表面，然后再用干布抹净。

切勿施加过大的力在显示屏或连接部位，以免引起色调变化。

- 2 -

各部分的名称和功能

A

各部份的名称和功能

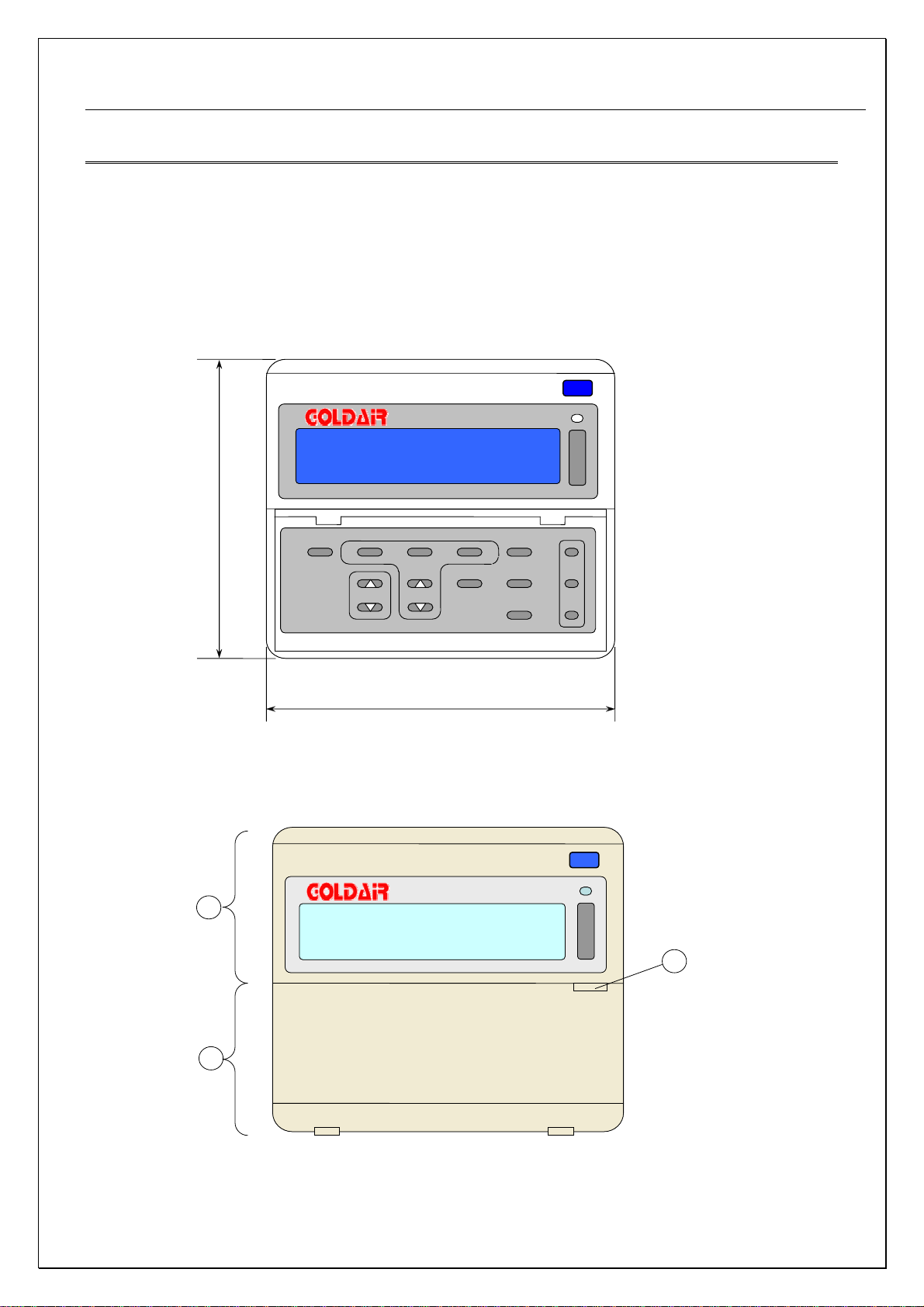

网络遥控器——手操器

风冷冷热水机组控制系统说明书

{3PH-200C+、3PH-200D+

、3PH-200E+}

· 请检查您的遥控器，不同的遥控器适用于不同机种。

120mm

ON/OFF

--

B

130mm

ON/OFF

--

C

- 3 -

各部分的名称和功能

风冷冷热水机组控制系统说明书

· 设定操作完成后，便可重复使用。

· 要查看操作健部分，可利用手操器中间靠右的把手，将盖拉开。

· 当出现显示内容时，表示手操器已接通电源。当出现“集中管理中…”时表示机组已联网

!

注意：手操器的电源由室外主机控制板上连接12V DC。

- 4 -

各部分的名称和功能

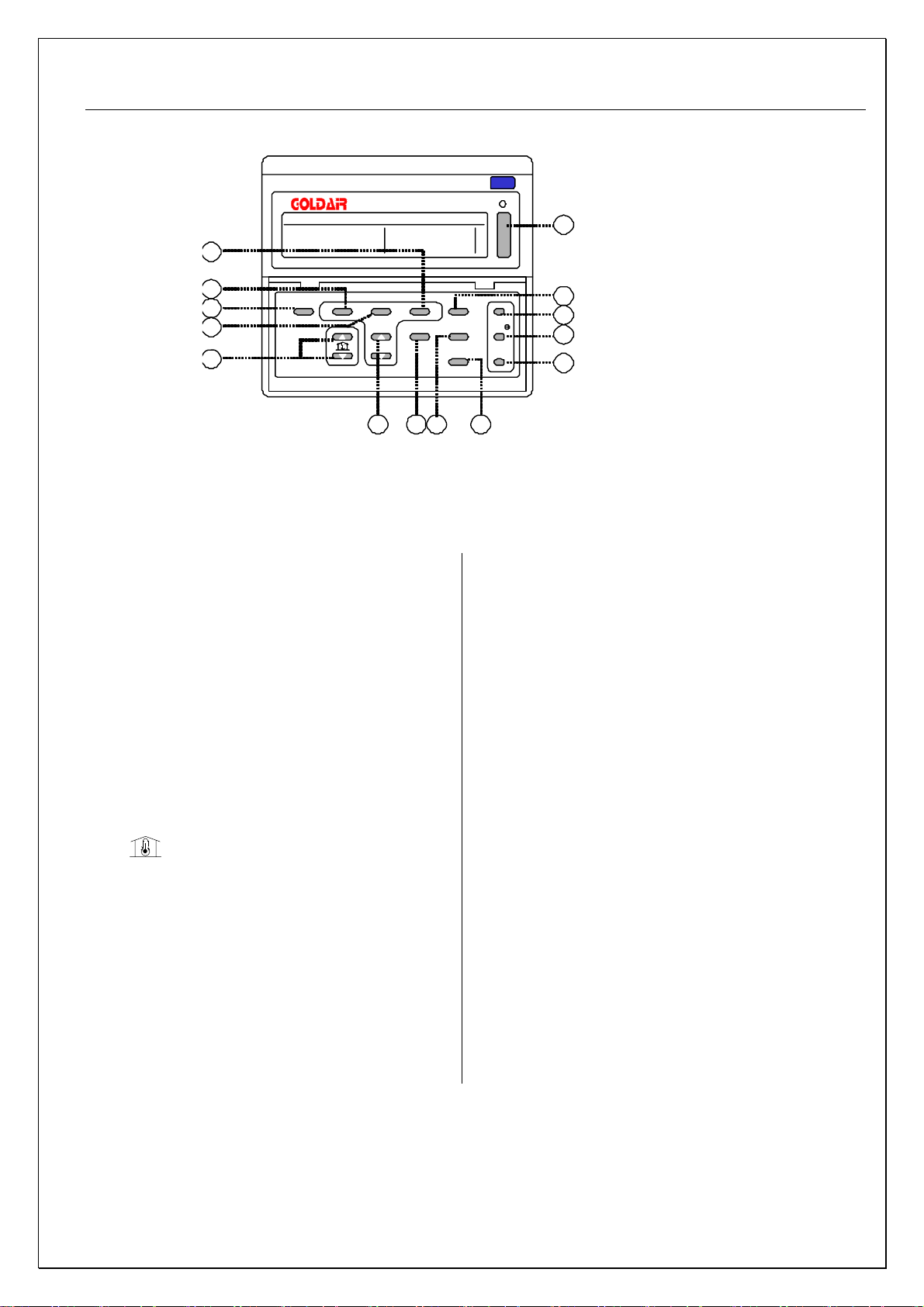

操作键部份

风冷冷热水机组控制系统说明书

4

2

ALL OF F

3 1

TEMP SET TIME SET DIS PLAY RESET HUMMI D⊕

MODE FAN SPEED HUMID

5

6

7

⑴ “时刻设置”键

可设定定时开关机模式及时间，调校日期时钟

和地址参数设置等。

ON/OFF--

11

10 12 13

DEFROST VENTILATE

8

9

⑻ “风速”键，用以选择室内风机的高、中、低风

14

在主机待机情况下才有效。

速及自动模式。

⑵ “温度设置”键

可设置温度参数值及设置B区显示对象。

⑶ “ALL OFF”键

按下此键可关所有联网的机组和风机盘管的

风扇。

⑷ “显示选择”键

此键用于温度显示。

⑸ “ ”键

这两个键用来设定室温

以摄氏1度作为设定单位。

⑹ “上、下”键

用以改变设置值或各页显示的状态值

（配合1、2、4键使用）。

⑺ “运转切换”键

用于改变系统运转工况，每按一次可在“制冷

/制热/自动/循环”三种状态循环切换。此键只

⑼ “除霜”键，用以进行强制除霜。

⑽ “切换/复位”键

切换/复位键，用于湿度与CO2浓度的切换/故

障复位、滤网清洗后复位。

⑾ “ON/OFF

对本单元（房间内）进行开或关，

运行键按下后，LED指示灯变绿，

表示系统已运行，再次按下后，

LED变红，表示系统停止。

⑿ “功能1”键

按下此键，即开启“杀菌器”，开始杀菌操作。

⒀ “功能2”键

按下此键，进行辅热或抽湿操作。

⒁ “换气”键

按下此键，即进行高速换气通风操作。

”键，

- 5 -

各部分的名称和功能

BACDEFG

H

K

L

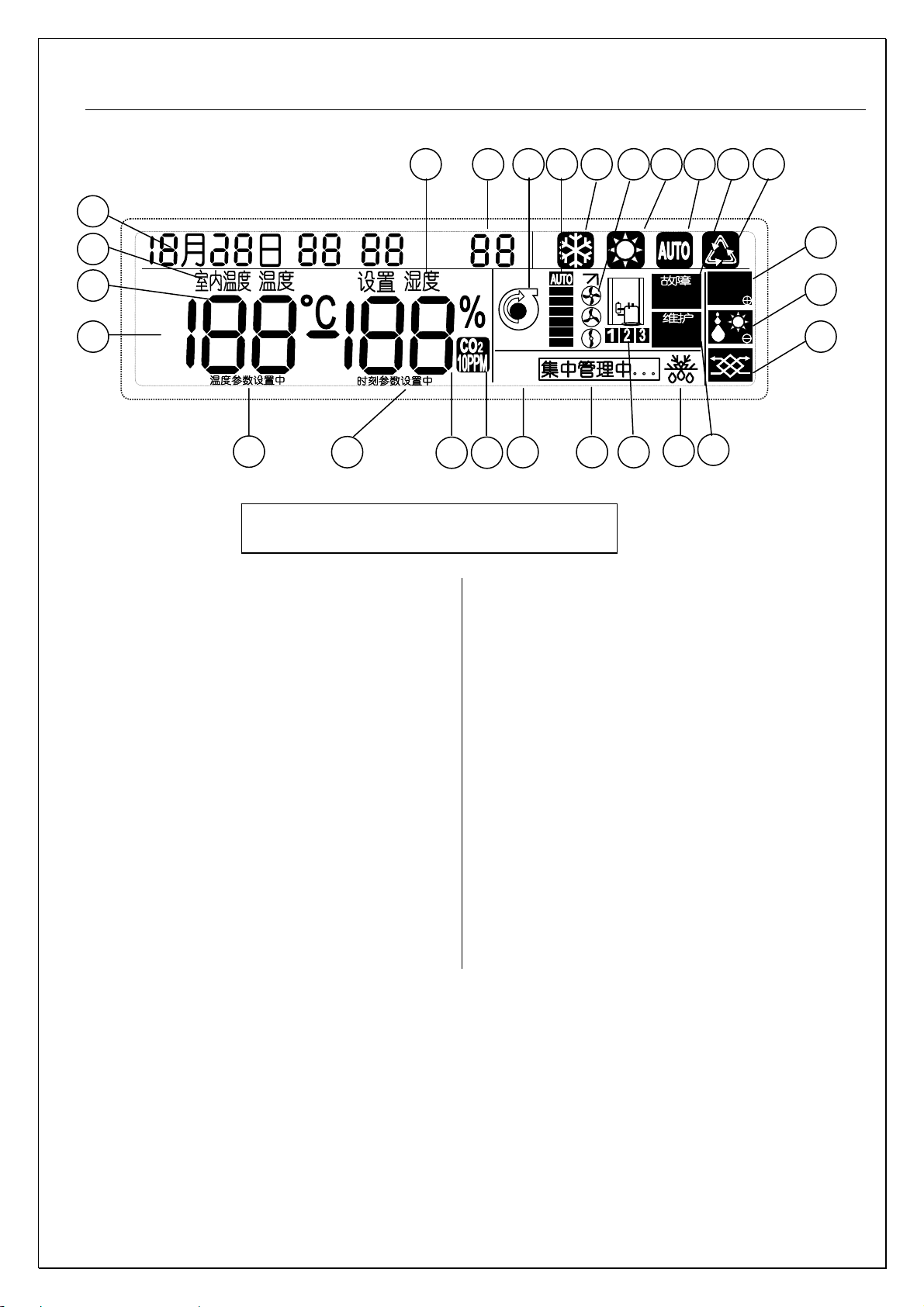

显示屏部份

I J

风冷冷热水机组控制系统说明书

M N O P Q

:

№

A. “日期、时间”显示

显示当前日期、时间

B. 指明1区显示数值为室内温度或水温

C. 1区数值显示

为方便说明，本页内的显示灯全部亮起。此现象不会在实际情况中出现。

№:

□



¼

#

k

U

Y

Z

N. 表示系统运行在制热状态

O. 表示系统运行在自动运行状态

P. 表示机组此时有故障发生

Q. 表示系统运行在循环状态(主机未开)

WX

V

R

S

T

D. 在参数设置时，显示项目数

E. 2区数值显示，水温、设定值、湿度或CO2浓度

F. 此段亮起，表明此时正在进行温度参数设置

G. 此段亮起，表明此时正在进行时间参数设置

H. 此段亮起，表示2区数值显示为湿度

I. 表示手操器的地址

J. 亮起表示循环水泵或送风机已经运行

K. 显示送风机速度设定值(指风机盘管)

L. 表示系统运行在制冷状态

M. 显示送风机运行摆风及速度

R. 表示已启动杀菌器（FUNC1）装置

S. 表示已启动辅热或抽湿（FUNC2）装置

T. 表示已启动高速换气装置

U. 表示机组需进行维修

V. 表示机组正进行除霜操作

W. 表示压缩机正在运行。1、2、3表示压缩机机号；

风机表示冷凝风机。

X. 表示手操器与主板的通讯状态

Y. 亮起表示机组已设定定时开关机

Z. 表示2区数值的单位（湿度或CO2浓度）

- 6 -

各部分的名称和功能

主板（3PH-210B+）

风冷冷热水机组控制系统说明书

106mm

Φ3.5 mm

96mm

LM358

78L05

8563T

X5045

75LBC184

TLC549

4051

微处理器

AT89C52

晶振

CCS11.0592

74HC273

光藕 NEC2701 共6个

3PH-210_V3.3

CN1

CN2

1 2 3

ON

地址开关

CN3

电池

Power out RS485

(N)- + B A

LM358

4051

VCC AI1 AI2 AI3 AI4 VCC COM2 1I 2I 3I 4I 5I 6I COM2 1O 2O 3O 4O 5O COM1 N L

变压器

TOP223Y

继电器共5个

ULN2003

压敏电阻 10D431K 共5个

158mm

168mm

100uF 400V

高压电容

扼流线圈

FG

· CN1—接通时作为测试；正常工作时断开。

· CN2—双压缩机机组结构选择开关。

· CN3—机组型式选择开关。

注：3PH-210 主板内部已把 CN3 点的第 3 位强制置于“OFF”处。

开关状态选择含义表

通/ON=1 冷/热由

手操器切换

断/OFF=0 冷/热由主板 6I 切换

6I 通=制热,断=制冷

CN3 CN2 CN1

1 2 3 1 2 3 1

热泵双机 DO 循环 ---------- ---------- 测试

单冷单机 I/O 检测 ---------- ---------- 工作

- 7 -

各部分的名称和功能

3PH-210B+主板电气线路连接

LED1 LED2 LED3

黄绿红

CN1

A B + N

RS485 Power out

DO5 DO8

接手操器

RS485通讯口

CN2

ON

注意：此标注与手操

注意：此标注与手操器的接线柱标注相对

器的接线柱标注相对

应!

1 2 3

Vcc AI1 AI2 AI3 AI4 Vcc COM2 1I 2I 3I 4I 5I 6I COM2 1O 2O 3O 4O 5O COM1 N L

CN3

1 2 3

DO5 DO8

风冷冷热水机组控制系统说明书

CON6

E

微电脑电源

E

M

t t t

t

tt tt tt

t

流量开关

翅

进

翅

进

环

出

环

出

片

水

片

水

境

水

境

水

温

度

注：1.虚线为板内已布线路

2.DO5可选用于辅助电加热或报警输出，通过板上跳线完成!

线控开关

冷暖切换

线控开关

低压保护

冷暖切换

高压保护

压缩机风机过载

水

水泵

泵

M

压缩机

风扇

1

LED1约每秒闪亮一次，表示本控制板工作正常

LED2约每秒闪亮一次，表示已与手操器通讯

LED3常亮表示电源已经工作

·DO：输出5路，300W以下感性负载（单相）可以直接连接驱动

·DI：输入6路

·AI：输入4路

L

L N

N

辅助电加热

报警输出

四通阀

报警输出

AC220V

- 8 -

各部分的名称和功能

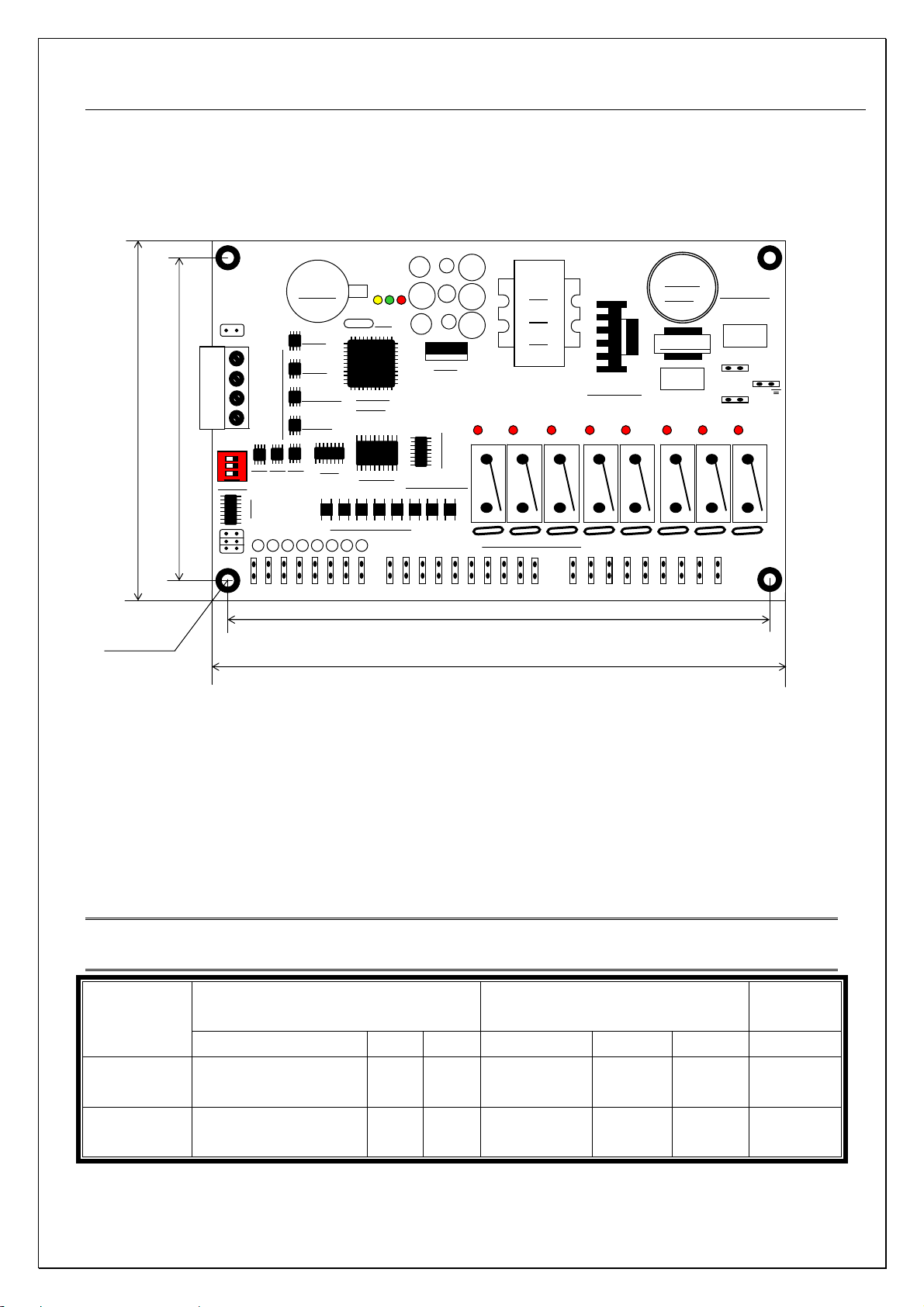

主板（3PH-212B+）

风冷冷热水机组控制系统说明书

112mm

102mm

Φ3.5mm

电池

3PH-212_V3.2

CN1

8563T

X5045

75LBC184

TLC549

Power out RS485

(N)- + B A

CN2

LM358

LM358 LM358

1 2 3

ON

地址开关

4051

CN3

VCC AI1 AI2 AI3 AI4 AI5 AI6 VCC COM2 1I 2I 3I 4I 5I 6I 7I 8I COM2 1O 2O 3O 4O 5O 6O 7O 8O COM1

4051

CCS11.0592

晶振

微处理器 AT89 C52

74HC273

光藕 NEC2701 共8个

78L05

ULN2003

继电器共8个

压敏电阻 10D431K 共8个

变压器

TOP223Y

100uF 400V

扼流线圈

167mm

177mm

高压电容

N

FG

L

·CN1—接通时作为测试；正常工作时断开。

·CN2—双压缩机机组结构选择开关。

·CN3—机组型式选择开关

开关状态选择含义表

通/ON=1 冷/热由

手操器切换

断/OFF=0 冷/热由主板 6I 切换

6I 通=制热,断=制冷

CN3 CN2 CN1

1 2 3 1 2 3 1

热泵双机 DO 循环独立风

单冷单机 I/O 检测共用风

机系统

共用蒸发器独立蒸发器

测试

工作

- 9 -

各部分的名称和功能

3PH-212B+主板电气线路连接

LED1 LED3

LED2

红

黄绿

A B + N

RS485 Power out

接手操器

RS485通讯口

Vcc AI1 AI2 AI3 AI4 AI5 AI6 VccCOM2 1I 2I 3I 4I 5I 6I 7I 8I

器的接线柱标注相对

应!

COM2

1O 2O 3O 4O 5O 6O 7O 8O COM1

COM2

1O 2O 3O 4O 5O 6O 7O 8O COM1

风冷冷热水机组控制系统说明书

N

微电脑电源注意：此标注与手操

L

N

E

L2

M

t

t t t t t

tt

tt tt tt tt tt

环

进

境

水

温

度

注：虚线为板内已布线路

线控开关

冷暖切换

1#压缩机及高压故障

风机故障，电源外部联锁

流量开关

翅

出

片

水

温

度

2

1

2

1

2

1

2

冷暖切换

1#低压故障

2#压缩机及高压故障

水

2#低压故障

泵

M

压缩机

四通阀

压缩机

四通阀

风扇

1

LED1约每秒闪亮一次，表示本控制板工作正常

LED2约每秒闪亮一次，表示已与手操器通讯

LED3常亮表示电源已经工作

· DO：输出8路，300W以下感性负载（单相）可以直接连接驱动

· DI：输入8路

· AI：输入6路

M

辅助电加热

压缩机2四通阀

报警输出

AC220V

2

AC220V

注：当双机结构选择为独立风系统（CN2-2=1），此时 DO8

为冷凝风扇 2。

- 10 -

各部分的名称和功能

主板（3PH-213T+）

100uF

128mm

118mm

扼流线圈

扼流线圈扼流线圈

压敏电阻 10D431K 共8个

高压电容

L

N

E

继电器共8个

100uF

400V

TOP223Y

变

变压

压

压器

器

ULN2003

ULN2003ULN2003

LM358 LM358

74HC273

74HC27374HC273

LM358

78L05

风冷冷热水机组控制系统说明书

8I

7I 6I 5I 4I 3I 2I 1I COM

COM

光藕 NEC2701 共8个

CCS11.0592

YCACT_V1.1

晶振

75LBC184

75LBC18475LBC184

CN1

CN2

ON

地址开关

A B + -(N)

4051

40514051

1 2 3

1 2 3ON1 2 3

CN3

4051

40514051

微处理器

微处理器 AT8 9 C52

AT8 9 C52

TLC549

电池

电池电池

X5045

X5045X5045

8563T

8563T8563T

RS485 Power out

N1O2O3O4O4C5O6O7O7C8ON

100mm

Φ3.5mm

100mm

·CN1—接通时作为测试；正常工作时断开。

·CN2—双压缩机机组结构选择开关。

·CN3—机组型式选择开关

开关状态选择含义表

通/ON=1 冷/热由

手操器切换

断/OFF=0 冷/热由主板 6I 切换

6I 通=制热,断=制冷

CN3 CN2 CN1

1 2 3 1 2 3 1

热泵双机 DO 循环

单冷单机 I/O 检测

VCC

200mm

公共水路

独立水路

AI1

AI2 AI3 AI4

独立风机系统共用风机系统

AI6

AI5

VCC

AI5

VCC

GND CH -FAN +FAN GND CH -FAN+FAN

95mm

风机调速风机不调速

测试

工作

- 11 -

各部分的名称和功能

主板电气线路连接

(3PH-213T-V1.4)

注：虚线为板内已布线路

L

微电脑电源

N

N E

E

微电脑电源

COM

LED1 LED3

LED2

红

绿

黄

2#低压故障

8I 7I 6I 5I 4I 3I 2I 1I

冷暖切换

线控开关

2#压缩机及高压故障

注意：此标注与手

注意：此标注与手操器的接线柱标注

操器的接线柱标注

相对应!

风冷冷热水机组控制系统说明书

流量开关

风机故障,电源外部联锁

RS485 Power out

A B + N

流量开关

COM

RS485通讯口

1#低压故障

1#压缩机及高压故障

接手操器

AC220V

1O

2O 3O 4O4C5O

N

水

水泵

泵

6O 7O 7C 8O N VCC

M

压缩机

四通阀

压缩机

四通阀

1

M

压

辅

压

辅

缩

助

缩

助

机

电

机

电

2

加

2

加热

热

报警输出

四

四通

通阀

阀 2

2

AI1

AI2 AI3 AI4

t t t t t t

进

翅

环

进水

水温

温度

度

出

翅

环

出

片

境

水

片

境

水

温

度

1

AI6

AI5

VCC GND CH -FAN +FANGND CH -FAN

AI5

VCC GND CH -FAN +FANGND CH -FAN

翅

出

翅

出

片

水

片

水

温

度

2

LED1约每秒闪亮一次，表示已与手操器通讯

LED2约每秒闪亮一次，表示本控制板工作正常

LED3常亮表示电源已经工作

· DO：输出8路，300W以下感性负载（单相）可以直接连接驱动

· DI：输入8路

GNDCH-FAN+FAN

DO2

NLLLOAD

+FAN

风

扇

· AI：输入6路

注：当双机结构选择为冷凝风扇调速时（CN2-3=1），程序强制按共用风系统运行；当双机结构选择为冷凝风扇不调速时（CN2-3=0），程序可选独立风系统（CN2-2=1）此时 DO8 为冷凝风扇 2。当双机结构选择为公共水路时，第 6 路温度传感器不装，此时 AI6=AI4。

- 12 -

各部分的名称和功能

风盘板（3PH-220B）

风冷冷热水机组控制系统说明书

路控制风机盘管或风阀高（High）、中（Mid）、低（Low）风量（对COM1点为NO接点）；

3

VALVE控制电动阀或风阀（对COM1点为NO接点），也可用于风机盘管联动开机输出；

STOP可控制风阀的关闭（对COM1点为NC接点）。外部接线图如下：

AC220V 50Hz

L

N

L

M

H

ON OFF

- 13 -

各部分的名称和功能

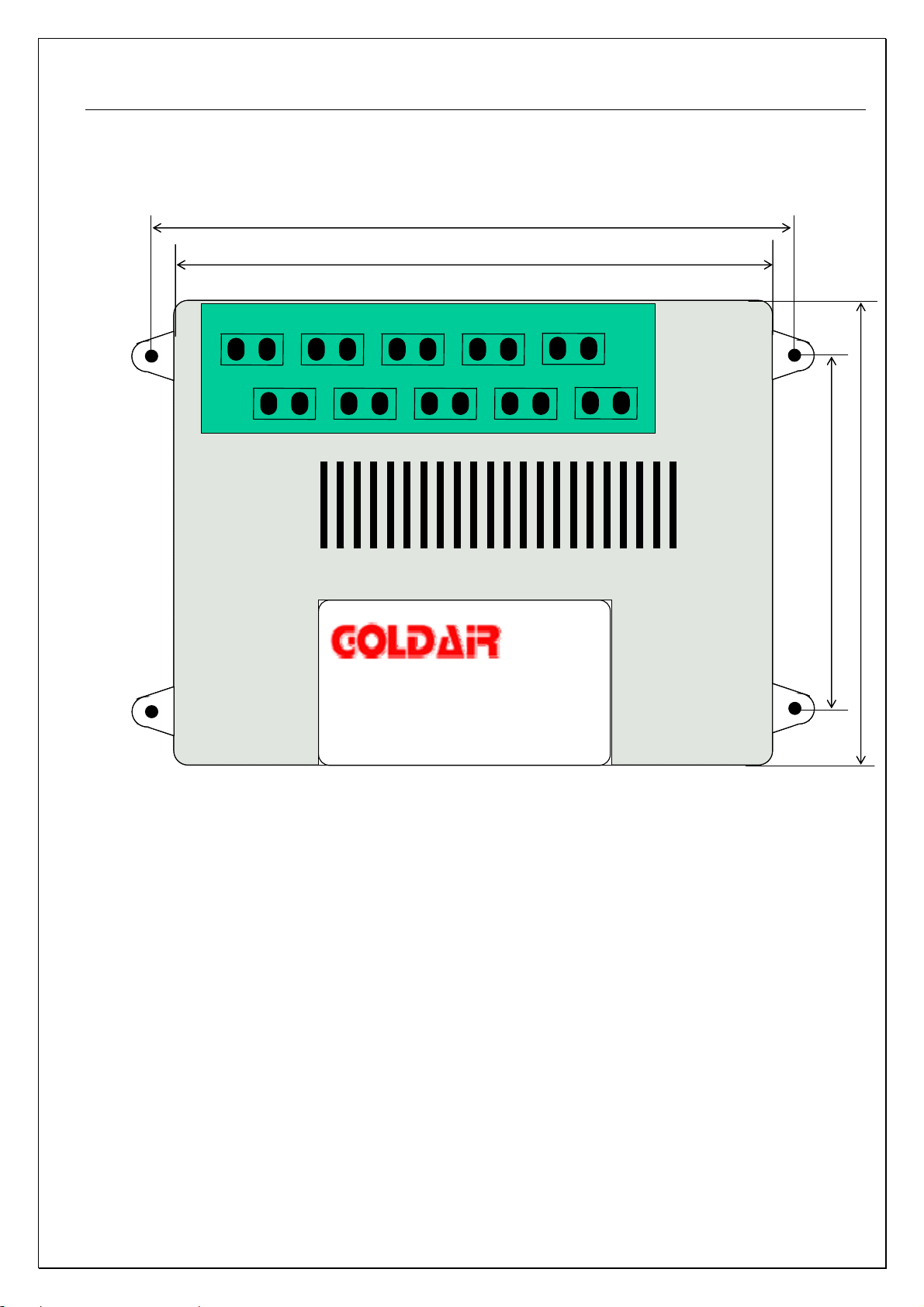

气氛控制板（3PH-221B）

121mm

112mm

COM MID Func1 Ventilate H

STOP

COM MID Func1 Ventilate H

风冷冷热水机组控制系统说明书

VALVE HIGH

3PH-221B-Indoor

3PH-221B-Indoor control unit

control unit

LOW

Func2

Ventilate L

82mm

60mm

VALVE、STOP控制风机盘管电动阀，高（High）、中（Mid）、低（Low）为三档调速，可

用于风机盘管联动开机输出。FUNC1、FUNC2功能对应手操器上相应功能。VentilateH和VentilateL

与手操器上Ventilate键对应。以上公共线为COM。

· 风盘板与手操器连接，连接电缆为成套供应。

- 14 -

各部分的名称和功能

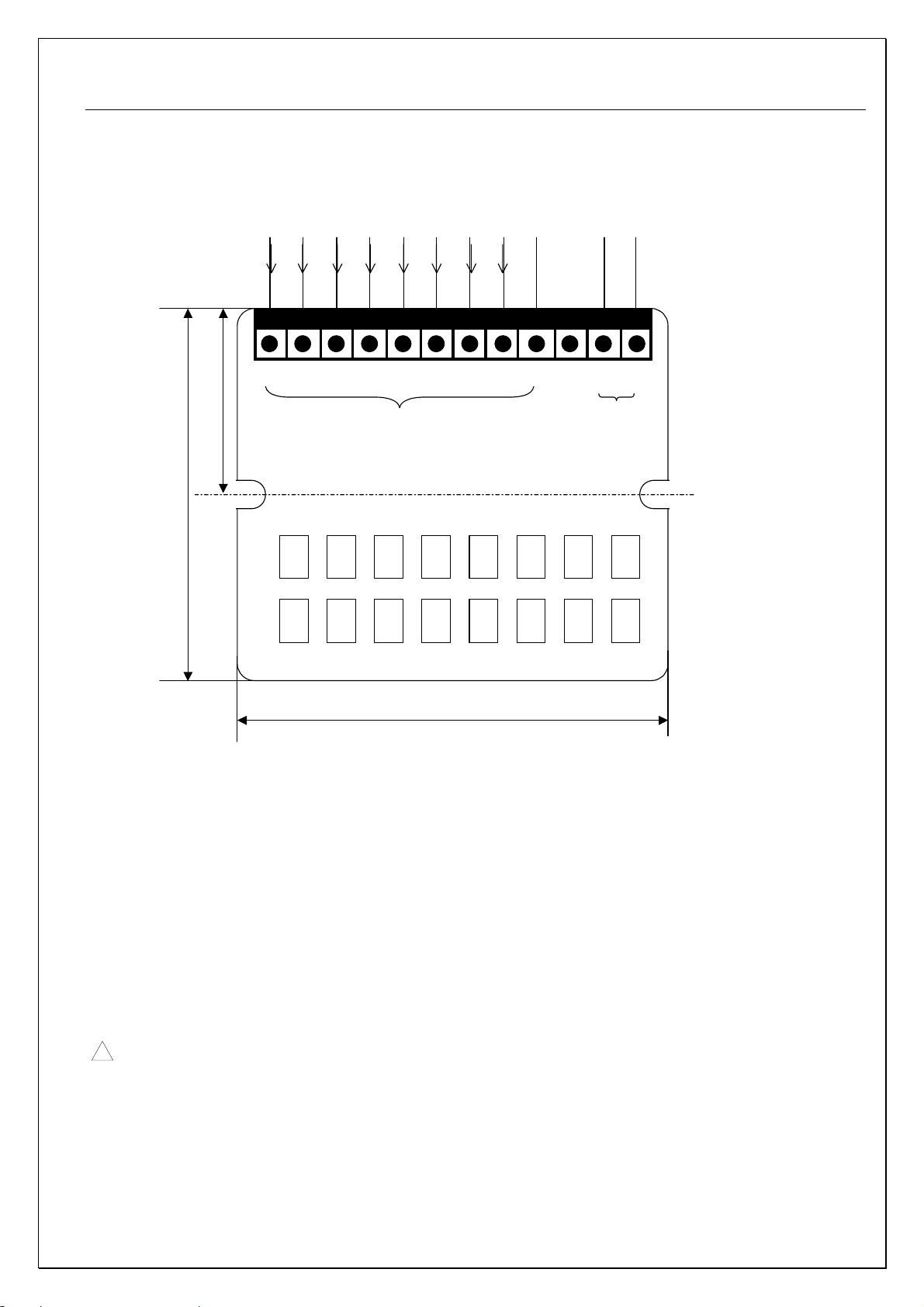

联机板（3PH-800）



风机盘管开关机输出信号1~8

5I

1 2 3 4 5 6 7 8 N 5I C

29

INPUT

OUT

风冷冷热水机组控制系统说明书

接主板

COM2

3PH-800

58

68

1．联机板为可选配件，具有风机盘管开机后，对主机的联动开机的功能。每一件联机板可接8路风机盘管

开关机信号（一般为电动阀控制信号AC220V）。其中INPUT1～INPUT8任意一路有信号，OUT就有输出至

主机，主机就会启动，当INPUT1～INPUT8全部没有输出信号，即8路风机盘管全部关机，OUT就没有信

号输出，主机就会强制停止。

!

注意：INPUT1～INPUT8为R、S、T中的任一相，相电压为AC220V，N线为0相，绝对不能搞错，不

然会造成短路。

2．联机板可安装于86型接线盒内，但接线必须牢固，剥线尽量短一些，以免碰线短路。

- 15 -

操作原理

风冷冷热水机组控制系统说明书

操作原理

操作前

· 使用前，切记先将电源开启。

（使用压缩机期间，必须时刻保持电源在开启状态。否则可能引致压缩机损坏。）

· 当所有的室内机组停止操作时，相连的室外机组亦会停止操作。

· 如室外机组正进行除霜操作时，那么即使室内机组已被设定为暖气操作，亦要等到室外机组除霜操作

完毕，才可运作。警告：

!

请在使用前清楚检查电源电路。详情请参阅前面“安全注意事项”。

- 16 -

操作原理

风冷冷热水机组控制系统说明书

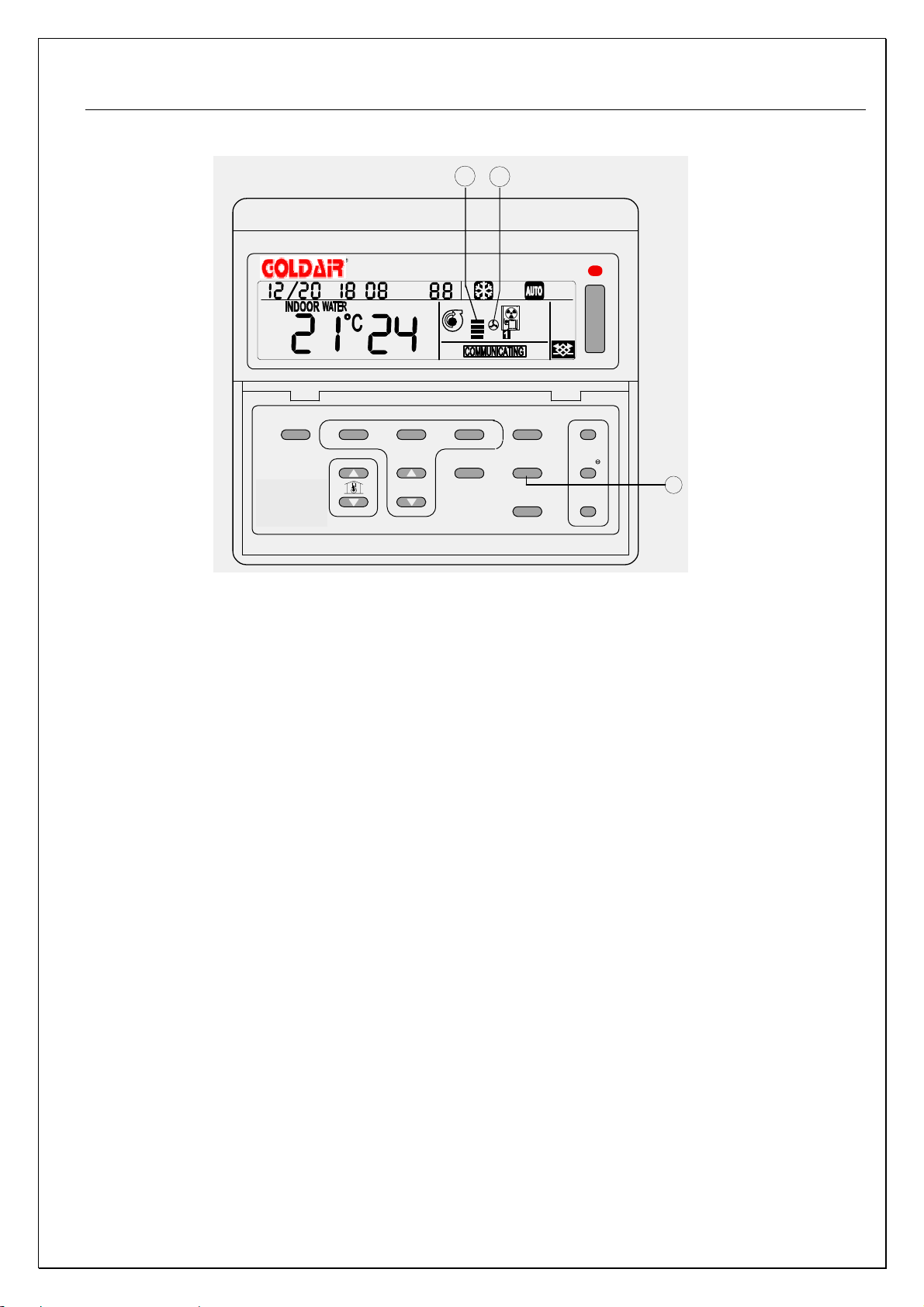

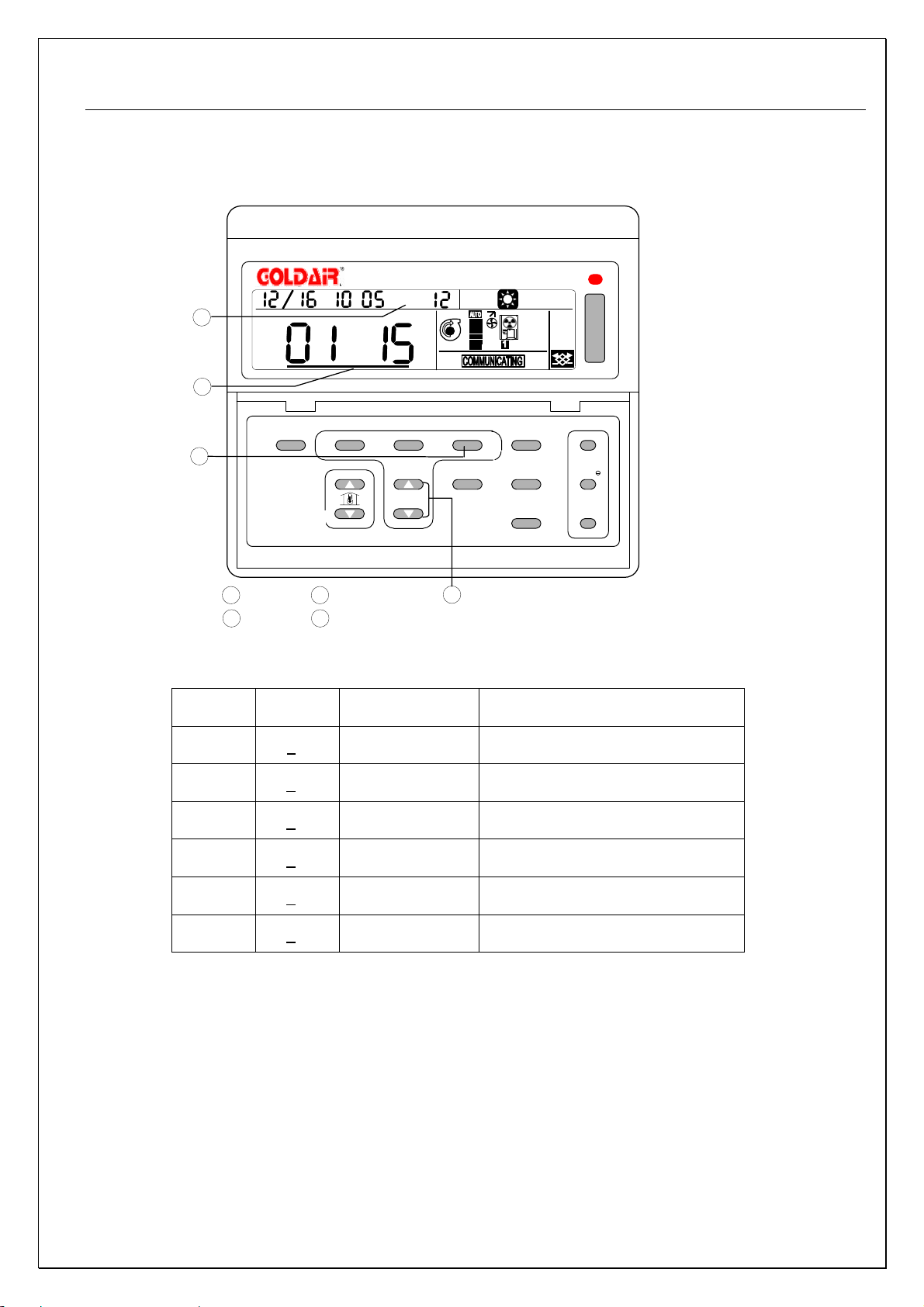

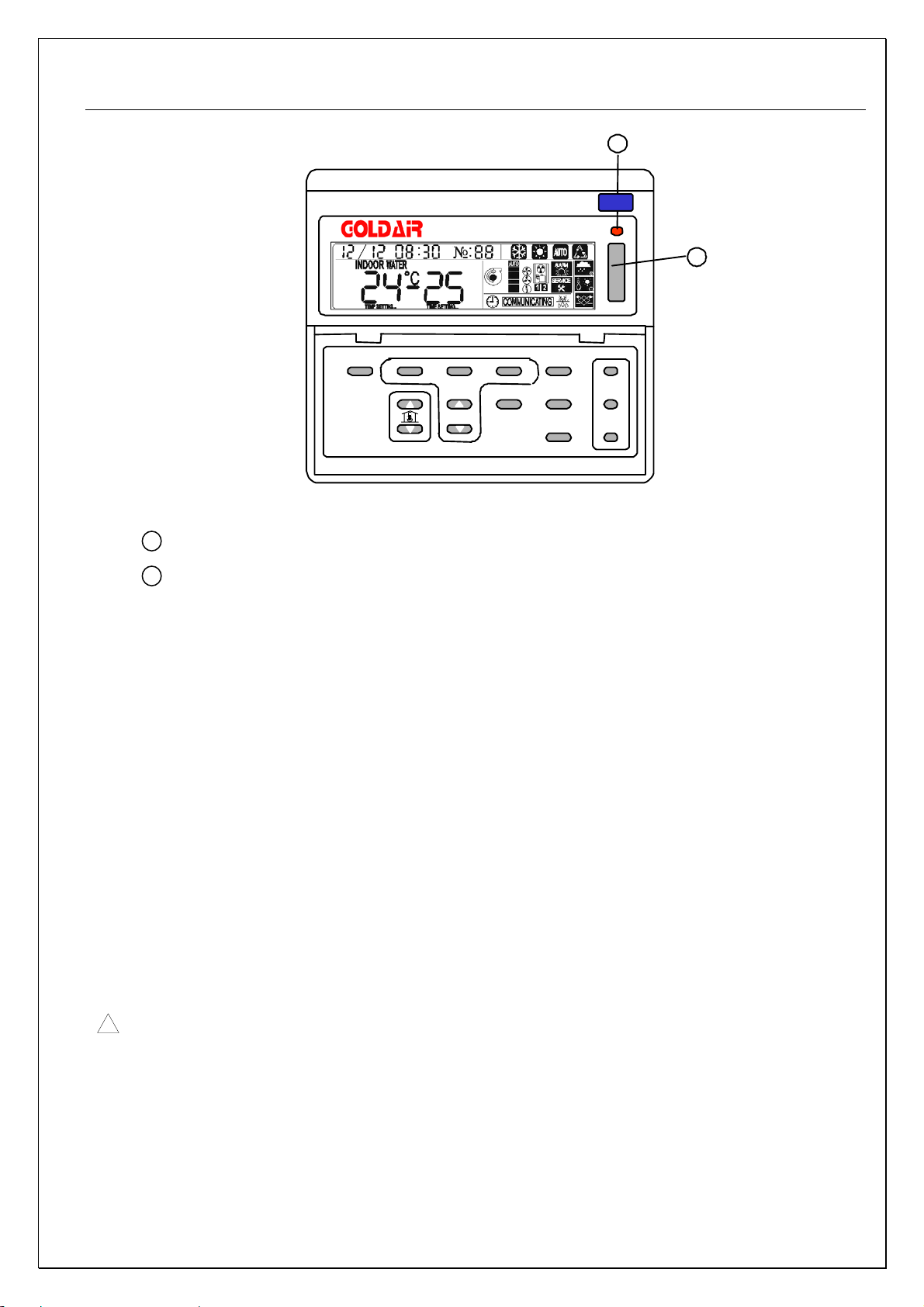

1、开启/关闭

操作指示灯

ON/OFF键

A

1

ALL OFF TEMP SET

TIME SET

ON

RESET/SHIFT

DISPLAY

MODE F AN SPEED

DEFROST VENTILATE

/

OFF

A

--

1

FUNC1

FUNC2

（1）开始操作

按下“ON/OFF”键

操作指示灯变绿，开始操作。

（2）停止操作

按下“ON/OFF”键

操作指示灯变红，停止操作。

· 一旦将此键设定，以后只要按下“ON/OFF”键，便可重复同样的操作。

· 在操作时，在“ON/OFF”键上的操作指示灯会闪动。

!

注意：

操作一旦停止，即使立刻按下“ON/OF”键，压缩机仍需要3分钟才可重新启动。这功能的目的是为

机件提供适当的保护。压缩机会在3分钟后自动开始操作。但如果2分钟内重新按下“ON/OFF”键，双机

系统可能会同时启动，此现象属于正常情况。

- 17 -

操作原理

风冷冷热水机组控制系统说明书

2、选择操作模式

（1）按下“运转切换”键

连续按下“运转切换”键，操作模式会不断由“制冷”、“制热”、“ 自动”、“循环”轮流替换。用户

可以从显示屏上确认各种操作内容。

! 注意：主机在运行状态下，按“MODE”键无效。（2）制冷

按下“运转切换”键，直至显示屏上出现“ ”图标。

（3）制热

按下“运转切换”键，直至显示屏上出现“ ”图标。

（4）自动制冷/制热操作

如果“制冷”、“制热”同时兼备的系统，用户可以选择使用“自动制冷”、“自动制热”操作。

按下“运转切换”键，直至显示屏上出现“ ”图标。如配置IAQ系统又需要舒适运行，请用此模式！（5）循环当处于循环状态，此时，不管主机是否有故障，只开循环水泵，亦不检测故障。（6）有关自动操作

当处于自动操作时，机组内的微型计算机会根据外气和设定温度间的关系，自动选择操作模式（制

冷/制热）。转换操作模式的同时，机组亦会自动转换。外气温度低于15

于等于15

℃时为制冷。

℃时为制热，外气温度高

- 18 -

操作原理

3、调节室温

风冷冷热水机组控制系统说明书

C

B

:

k

ON/OFF--

¼

#

A

ALL OFF

TEMP SET TIME S ET DIS PLAY RESET HUMID⊕

MODE FAN SPEED HUMID

DEFROST V ENTILA TE

A 温度调节按钮 B 设定温度值显示 C 默认温度值显示

每按下或键一次，室温设定加或减摄氏1度。如连续按键，设定温度便不断跳升

或降低。

室温设定值的“工厂设置”为２个，分别为“制冷”与“制热”时的值。此时应视为制冷或制热的自

动调节设定值。

按住或不放将快速改变设置值，改为4－6个字／秒。

工厂默认值制冷时 25 范围１８－３０

制热时 25 范围０１－２６

- 19 -

操作原理

4、调节风速

风冷冷热水机组控制系统说明书

A

B

:

№:

ON/OFF--

#

ALL OFF

TEMP SET TIME SET D ISPLAY RESET H UMID⊕

MODE FAN SPEED HU MID

C

DEFROST VEN TILATE

A：风速设定 B：风速显示 C：风速调节按钮

每按下“风速”键一次，便轮流在高Æ中Æ低 Æ停止Æ 自动之间进行切换。

每按下“风速”键一次，所选择的风速便有所改变。每次风机从停止到运转的次序为：

风速高档（5秒）

Î中档Î低档。

注1：若风速设定为自动时，送风机的风速会根据室温与设定值的偏差，自动调节风

偏差△t≥3℃，高速；3℃＞△t≥1℃，中速；1℃＞△t≥-1℃，低速；△t≥-2℃，停止。

注2：暖气工况下，室内送风机在回水温度≤25℃时，不打开，以防吹冷风。

- 20 -

操作原理

）

5、设定时间

A

B

ALL OFF

C

:

TEMP SET TIME SET DISPLAY RESET H UMID⊕

ON/OFF--

#

k

MODE FAN SPEED HUMID

DEFROST VENTILATE

风冷冷热水机组控制系统说明书

A A区数值 B B区数值

C 时间设置按钮 D 数值调整按钮

D

(此图为定时关机的“时”设置

时间参数设置

按下“时刻设置”键保持3秒以上，待画面出现“时刻参数设置中…”字样时，按下表的定义分别通

过按“数值调整”键调整参数。如果确认，则按“时刻设置”键，即转入下一个参数设置。注意：第二次

按键按下后不需要延时，此时画面也转入下一个设置。

“时刻设置”

按键次数

1 No:01 原值

A 区数

值

缺省值

B 区数值含意范围

（默认值）

00 手动开关机

01 手动开自动关

00-03 00

02 自动开手动关

03 自动开关机

2 No:02 原值定时开机时间的“时”设置 00-23 00

3 No:03 原值定时开机时间的“分”设置 00-59 00

4 No:04 原值定时关机时间的“时”设置 00-23 00

5 No:05 原值定时关机时间的“分”设置 00-59 00

6 No:06 原值当前时间设置的月 01-12

7 No:07 原值当前时间设置的日 01-31

8 No:08 原值屏幕保护背光设置 00-02 02

9 No:09 原值当前时间设置的时 00-23

- 21 -

操作原理

风冷冷热水机组控制系统说明书

“时刻设置”

A 区数

缺省值

B 区数值含意范围

按键次数

值

（默认值）

10 No:10 原值当前时间设置的分 00-59

11 No:11 00 转 12 项之密码 00-99 00

12 No:12 原值本机地址 01-16 01

13 No:13 00 转 15 项之密码 00-99 00

14 No:14 00 转 15 项之密码 00-99 00

15 No:15 原值运转限时（千位、百） 00-99 00

16 No:16 原值运转限时（十、个位） 00-99 00

17 No:17 00 清除累计数、恢复默认值 00-99 00

注1：第11项数值是密码，若密码正确才能转入下一项，否则按下“TIME SET”键时返回初始画面。

注2：第12项数值是手操器本机地址，不能为8。17项数值为11 时表示清除累计数；数值为12时表示恢复

默认值。

注3：第8项屏幕保护设置含义：00、01－显示屏长亮，背光在按键停止后一分钟关闭；

02－背光在按键停止后一分钟关闭，显示屏在20分钟后关闭。

注4：在背光或显示屏关闭时，第一次按下任何键，只是唤醒显示屏及背光，之后才是正常操作。

注5：由主板强制开、关机，定时开、关机时，显示屏、背光亦会点亮，相当于按键作用；有故障存在时，显示屏、背光长亮。

- 22 -

操作原理

6、设定温度

风冷冷热水机组控制系统说明书

ON/OFF--

:

A

B

k

ALL OFF

C

TEMP SET TIME SET DISPLA Y RESET HU MID⊕

MODE FAN SPE ED HUMID

DEFROST VENT ILATE

A A区数值 B B区数值

C 温度设置按钮 D 数值调整按钮

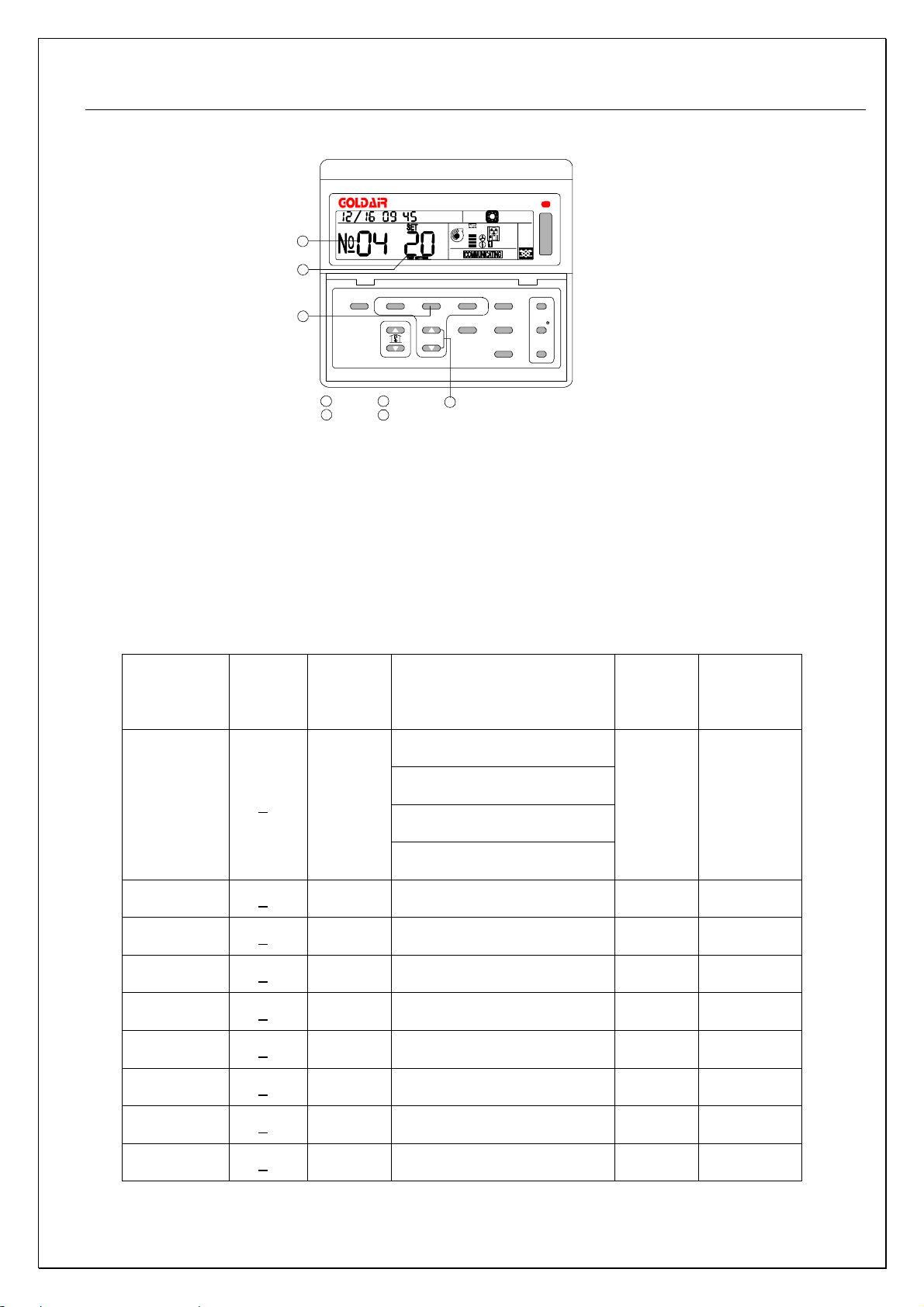

按下“温度设置”键保持3秒以上，待画面出现“温度参数设置中…”时，按下表的定义分别通过按键调

整参数。如果确认，则按“温度设置”键，即转入下一个参数设置。注意：第二次按键按下后不需要

延时，此时画面也转入下一个设置。

按键次数 A区数值 B区数值含意范围℃ 默认值℃

１ No:01

原值

制冷水温度设定 -20~30 12

D

2 No:02

3 No:03

4 No:04

5 No:05

6 No:06

7 No:07

8 No:08

9 No:09

10 No:10

原值

00

原值

制热水温度设定 15~50 45

转 4 项之密码 00~99 00

除霜起始温差 4~20 08

除霜结束温度 6~30 12

防冰温度设定 -25~10 03

动作范围设定 01~09 03

B区显示设定 00~03 00

湿度修正设定 00~20 10（％）

温度修正设定 07~13 10

注1：第3项数值是密码，若密码正确才能转入下一项，否则按下“温度设置”键时返回初始画面。注2：第8项数值设为00时，B区显示为系统送（回）风温度AI1值；

第8项数值设为01时, B区显示为室内温度设定值；

第8项数值设为02时, B区显示为室内湿度值（用于3PH-200D+）；

当第8项数值设为03时, B区显示为室内湿度值或室内CO2浓度值，可按“切换/复位”进行切换

- 23 -

操作原理

风冷冷热水机组控制系统说明书

注 3：第 9 项数是湿度修正:11 为+1%；8 为-2%。专为 3PH-200D+ 、3PH-200E+手操器而设。注 4：第 10 项数是温度修正:11 为+1℃；8 为-2℃。

- 24 -

操作原理

风冷冷热水机组控制系统说明书

7、显示选择

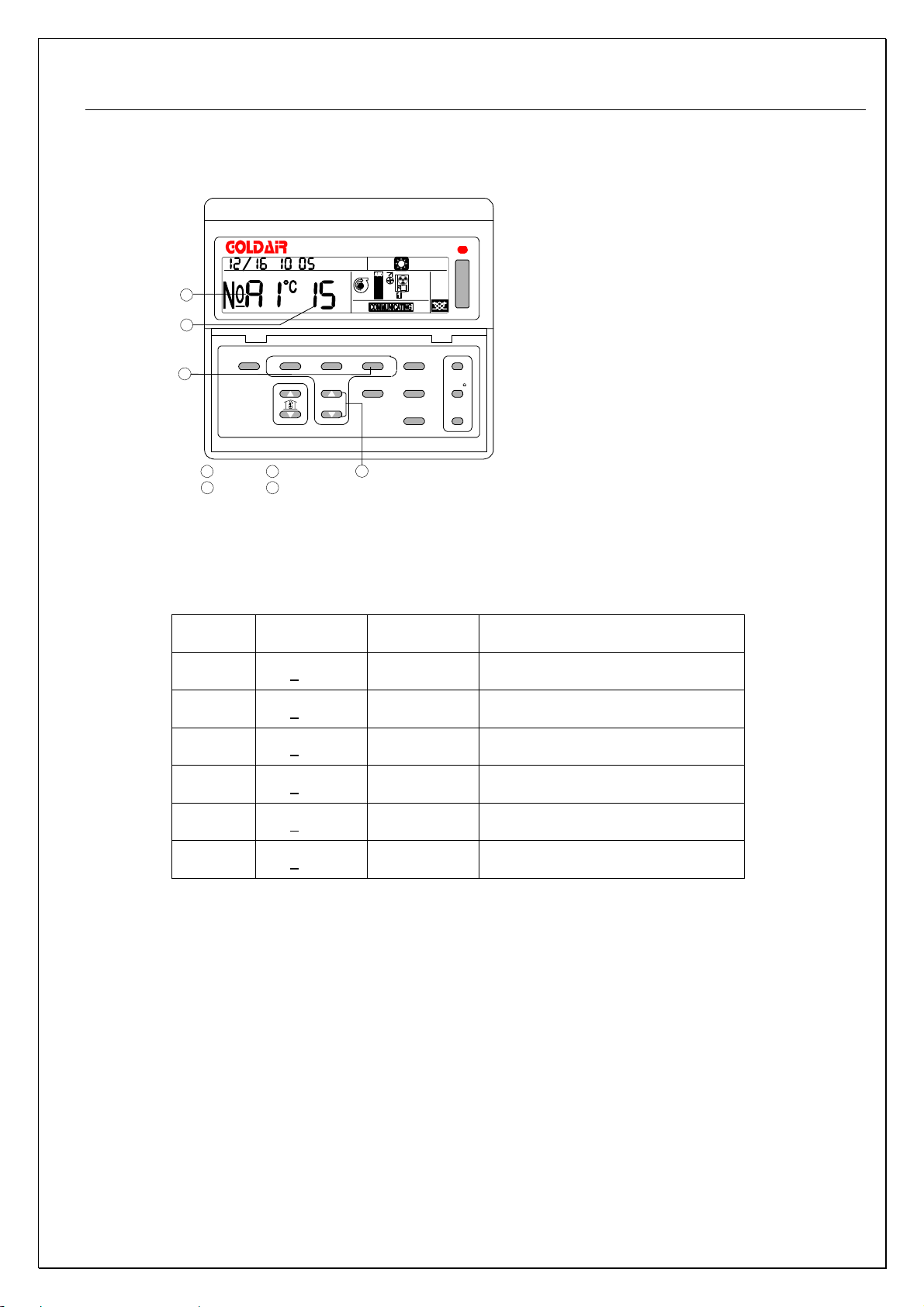

按下“显示选择”键一次，出现以下画面，按翻页按钮选择显示的模拟量序号及数值：

A

:

B

ALL OFF

TEMP SET TIME SET DISPLAY RESET HUMID⊕

C

A A区数值 B B区数值

C 显示选择按钮 D 翻页按钮

D

ON/OFF--

k

MODE FAN SPEED HUMID

DEFROST VENTILATE

序号 A区值 B区值欲显示的内容含义

1

2

3

4

5

6

No:A1℃

No:A2℃

No:A3℃

No:A4℃

No:A5℃

No:A6℃

注1：温度显示范围－40℃～79℃，若传感器断线，显示为－7F℃，若传感器短路显示为7F℃，都属于

传感器故障。

注2：对于单冷机及单压缩机，没有翅片温度2及2＃出水温度传感器，此时显示为00。

15

32

40

08

15

16

回水温度=15℃

环境温度=32℃

翅片温度1=40℃

1#出水温度=8℃

翅片温度2=15℃

2#出水温度=16℃

- 25 -

操作原理

8、故障查询

再次按“显示选择”键出现：

风冷冷热水机组控制系统说明书

A

B

:

ON/OFF--

故障闪烁符号

k



ALL OFF

C

TEMP SET TIME SET DISPLAY RESET HUMID⊕

MODE FAN SPEED HUMID

DEFROST VENTILATE

A A区数值 B B区数值

C 显示选择按钮 D 翻页按钮

D

（Ａ区） A9 故障查询菜单（Ｂ区）出现的数值为故障最近发生的代码，同时有故障符号闪



烁。各代码的含意如下：

01－流量故障(缺水、水泵、送风机故障等)

02－风机、电流缺相、外部连锁故障

03－1#压缩机或高压故障

04－1#压缩机低压故障

07－2#压缩机或高压故障**

08－2#压缩机低压故障**

09－回水（风）温度传感器故障

10－环境温度传感器故障

11－1#翅片温度传感器故障

12—1#出水温度传感器故障

13－2#翅片温度传感器故障**

14—2#出水温度传感器故障**

15—1#过冷保护

16—2#过冷保护**

17—1#系统不制热保护

18—2#系统不制热保护

- 26 -

操作原理

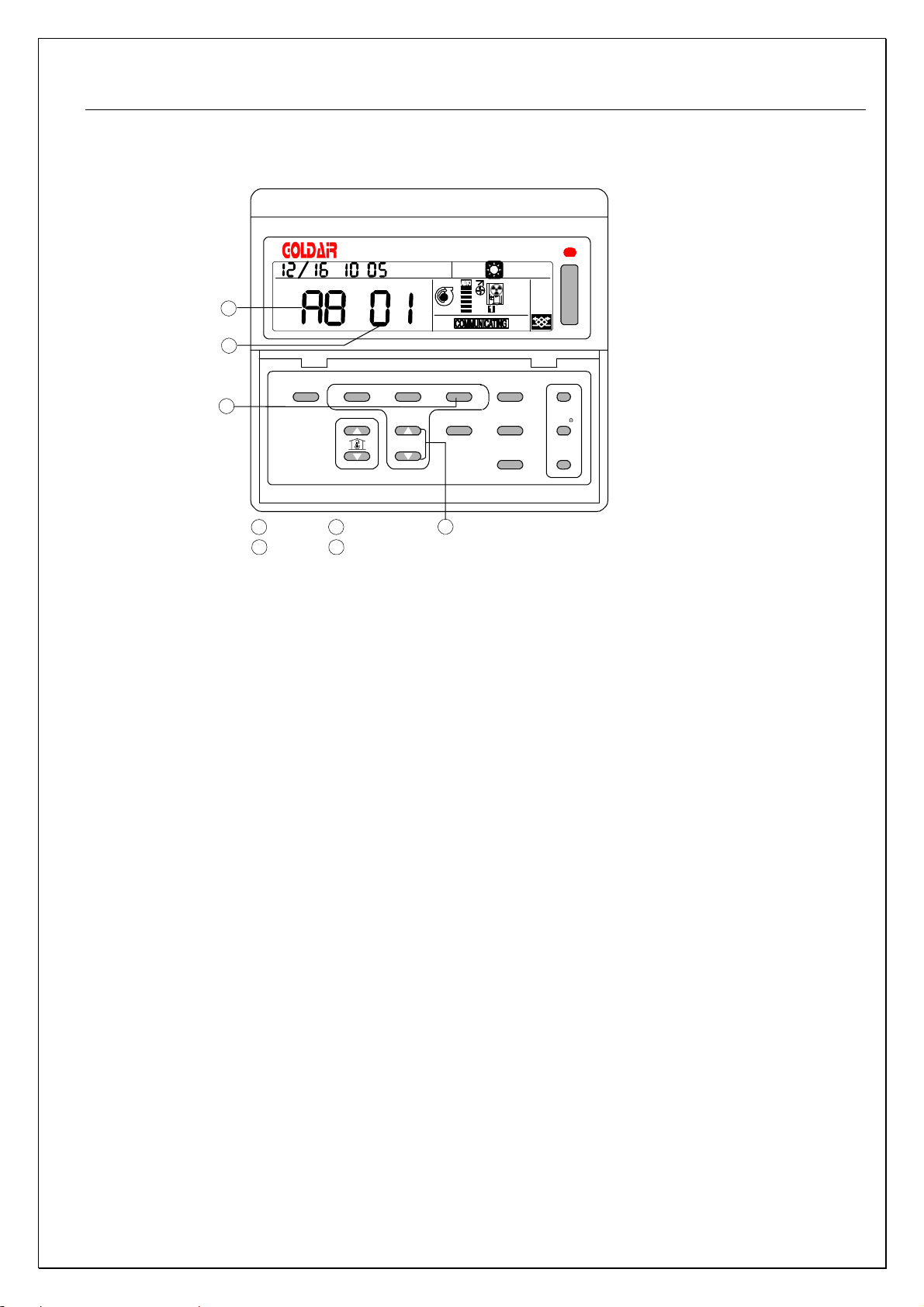

如果有历史故障，按下“显示选择”键后显示：

A

B

:

k

ON/OFF--

C

ALL OFF

TEMP SE T T IME SE T DISPL AY RE SET HUMID ⊕

MODE FAN SPEED HUMID

DEFRO ST VENTIL ATE

A A区数值 B B区数值

C 显示选择按钮 D 翻页按钮

D

风冷冷热水机组控制系统说明书

（Ａ区） A8 历史故障查询菜单

（Ｂ区）出现的数值为记忆的一条历史故障代码。此时，故障符号不显示。

以上菜单在３０秒后自动返回到最近设定的状态，或再次按“显示选择”键至工作状况查询菜单。

- 27 -

操作原理

风冷冷热水机组控制系统说明书

9、工作状态查询

按下“显示选择”键三/四次，出现以下画面，按翻页按钮选择显示的序号及数值：

:

A

№:

B

k

C

ALL OFF

TEMP SET TIME SET DISPLAY RESET HUMID⊕

MODE FAN SPEED HUMID

A A区数值 B B区数值

C 显示选择按钮 D 翻页按钮

D

ON/OFF--

DEFROST VENTILATE

序号 A区值 B区值欲显示的内容含义

1 No:11

2 No:12

3 No:21

4 No:22

5 No:30

6 No:00

原值 COMP1 累计运转时间

原值 COMP2 累计运转时间

原值 COMP1累计启动次数

原值 COMP2 累计启动次数

原值机组（滤网）累计计时

原值开关量状态（16 进制）

- 28 -

操作原理

风冷冷热水机组控制系统说明书

10、工况选择

当主机在停机时，按下“运转切换”键3秒以上

每按下一次，即出现制冷→自动→制热→循环→制冷的循环转换

其中自动工况视室外温度自动再判断“制冷”或“制热”，并且在显示自动的同时显示“制冷”或“制热”。

11、IAQ 及其他功能（必须配 3PH-221B 气氛输出板）

一、FUNC1用于负离子发生器、公共线为COM。要求当风机盘管启动时，即开启, 当风机盘管关闭时，即关闭。

可手动操作：当风机盘管打开时，按此键可关闭负离子发生器，；再次按此键可打开负离子发生器。

Ventilate换气（高/低速切换），公共线串接在VALVE中。当风机盘管启动时（VA LVE通电），即开启低速。

当CO2浓度超过1000PPM时，转为高速开启；或当按下Ventilate键时，将换气强制为高速，再次按此键可转为

低速。当需要高速运行时，自动打开VALVE。

二、在手操器的TEMP SET 设置NO8：=00或=01时或非舒适模式（AUT O）时：

FUNC2用于电辅热或杀菌器控制、公共线为COM。要求当风机盘管启动时，即开启, 当风机盘管关闭时，

即关闭。可手动操作：当风机盘管打开时，按此键可关闭电辅热或杀菌器；再次按此键可打电辅热或杀菌器。

三、在手操器的TEMP SET 设置NO8：=02或03时及舒适模式（AUTO）时：

STOP、VALVE控制风机盘管电磁阀、风阀，3路控制高（High）、中（Mid）、低（ Low），公共线为COM，

用于风机盘管高、中、低，风量大、中、小控制输出。用于抽湿控制，具体方法见下面详述。

FUNC2 用于电辅热。开机时,在舒适模式下，用于类似恒温恒湿控制，具体方法见下面详述;在制热模式,

当室温低于等于设置值3度时开启.当按一下” FUNC2”键,强制打开电辅热,再按一下回到正常的自动控制模式。

舒适模式控制方案：

A.在制冷时(制冷/热根据主机板决定,运行之后模式不再改变):

Troom 湿度

判断

风扇电加热（FUNC2）水阀风

<23℃ 80% 低 50 秒 on/10 秒 OFF 关低关关 23℃ 75% 低 50 秒 on/10 秒 OFF 开/停低关开/停

湿度高

>=判断值

YCAC

扇

湿度低

<判断值

电加热（FUNC2）

YCAC

水阀

24℃ 70% 低 50 秒 on/10 秒 OFF 开/停低关开/停

25℃ 65% 低关开低关开/停 26℃ 58% 中关开同左 27℃+ 30% 高关开同左

注：水阀开/停时为开 5 分钟，停 3 分钟

- 29 -

操作原理

B、在制热时: 辅热根据 Troom-Tset>=3℃条件开.

--如果 T

<21℃则开风扇高速, 开水阀;

room

=21℃时, 开风扇中速,开水阀;

room

=22℃时, 开风扇中速,开水阀;

room

=23℃时, 开风扇低速, 开水阀;

room

=24℃时, 开风扇低速, 开水阀;

room

>=25℃时, 开风扇低速;

room

风冷冷热水机组控制系统说明书

12、总关

“ALL OFF”键，对所有联网内的受控设备进行总关。包括主机。主要是应用于出门或下班时的关机。

13、编程设定（在线编程）

（1）地址编程设定

地址编程指手操器（3PH-200）的本机地址设定。可参见“TIME SET”栏。

若只有一个手操器，应把地址设定为“1”。

（2）联动开机编程

联动开机指按下“ON/OFF”键，希望一起运行的、加湿器、抽湿、换气扇的联动开机。具体操

作步骤：在“ON/OFF”指示灯红灯亮时，按“TEMP SET”键一次3秒以上，待液晶显示区出现

改变时（NO.01……）再按相应按钮，到希望的状态后，等待显示区状态复位即可。以后开机，

即可记忆。

14、手动强制除霜

在机组暖气运行情况下，按下“除霜”3秒，机组会强制进入除霜状态，除霜的退出，按霜尽条件，

自动退出。

15、滤网清洗复位

室内送风机滤网使用计时满1000小时，即会出现“ ”图案闪烁显示，此时即表示送风机滤网

需要清洗。清洗后，按“切换/复位”键，并保持3秒以上，直至闪烁显示消除。

#

16、故障复位

在双机系统运行中，其中有一台发生“高压或低压”故障时，“ ”图案闪烁，但该机在故障消

除后，不能自启动，必须进行故障复位操作，操作方法如下：按“RESET”键，并保持3秒以上，直至“ ”

闪烁消除。

- 30 -



控制机理

1．开关机程序

（1）双系统开机程序

步序制冷制热

开机开机

1 开水泵（送风机）开水泵（送风机）

2 延时延时

3 检测水温检测水温

4 检测再启动延时时间检测再启动延时时间

5 开压缩机 1 开压缩机 1，延时 5s，开四通阀 1

风冷冷热水机组控制系统说明书

6 延时 3s 延时 3 秒开风机

7 开风机延时 90s

8 延时 90s 检测水温

9 检测水温开压缩机 2

10 开压缩机 2 延时 5s，开四通阀 2

11 开机结束开机结束

（2）双系统关机程序

步序制冷制热

1 停压缩机 1 停压缩机，四通阀

2 延时 2s 延时 2s

3 停压缩机 2 停压缩机 2，四通阀 2

4 延时 5s 延时 5s

5 停风机停风机；

6 延时 10s 延时 10s

7 停水泵（送风机）停水泵（送风机）

- 31 -

控制机理

步序制冷制热

8 关机结束关机结束

（3）单系统开机程序

步序制冷制热

开机开机

1 开水泵（送风机）开水泵（送风机）

2 延时延时

3 检测水温检测水温

4 检测再启动延时时间检测再启动延时时间

5 开压缩机开压缩机 1

6 延时 3s 延时 5s，开四通阀

风冷冷热水机组控制系统说明书

7 开风机延时 3s 开风机

8 开机结束开机结束

（4）单系统关机程序

步序制冷制热

1 停压缩机停压缩机，四通阀

2 延时 5s 延时 5s

3 停风机停风机

4 延时 10s 延时 10s

5 停水泵（送风机）停水泵（送风机）；

6 开机结束开机结束

注：1.遥控开机与正常开机一致；

2.制热时四通阀一直通电，只有在停机、除霜和故障停机时断开。

- 32 -

控制机理

风冷冷热水机组控制系统说明书

2．智能除霜

（1）本控制器的除霜按蒸发效果（制热）的变差及辅助判据综合因素考虑，是目前较为先进的

除霜判据。这种判据是大型中央空调机组上采用的，现应用于户式中央空调。

融霜起始条件：A、外气温度 Ta ≤10℃

B、蒸发温度 Tf≤-2℃

C、（外气温度 Ta ）-（蒸发温度 Tf）≥8℃（可调 4～20℃）

D、分下列两种条件：

1）当室外温度≥5℃时，制热运行并且上次融霜结束时间累计≥25 分钟

2）当室外温度＜5℃时，制热运行并且上次融霜结束时间累计≥20 分钟

同时满足以上 A、B、C、D 四条件，便开始融霜

融霜结束条件：【冷凝温度（翅片温度）】≥12℃（可调 6～30℃）

（或融霜时间）≥5 分钟，两者条件之一满足便结束融霜

（2）双制冷系统的除霜(公用风系统、联合除霜)

双系统若有其中一个系统符合融霜起始条件，两个系统即同时进行融霜，但融霜结束条件

必须两系统同时满足，便结束融霜。

3．辅助电加热控制

热泵机组冬天运行时，为补偿制热量不足，运行辅助电加热。

辅助电加热运行条件：Ａ：环境温度＜12℃

Ｂ：回水温度＜设定值－6℃

满足以上Ａ，Ｂ两条件，启动辅助电加热，

当（回水温度）≥【设定值（回水温度）】－4℃，或（环境温度）≥12℃时关闭辅助电加热。

4．自动防冻

冬季待机为防止水管、水泵冻裂，按室外温度及回水温度自动进行水泵或热泵运行。具体过程为：

当环境温度高于等于 0℃，低于 3℃时，停机状态维持 60 分钟或当环境温度低于 0℃，高于等于-3

℃，停机状态维持 30 分钟。起动水泵运转 90 秒后，如果此时回水温度低于 4℃，则起动 1#机以热

- 33 -

控制机理

风冷冷热水机组控制系统说明书

泵运行至回水温度高于等于 15℃停机，并延时 20 秒停水泵；若此时 1#机故障，则 1#机报警停机。

一分钟后启动 2#机运行至回水温度高于等于 15℃停机；若 2#机运行中故障，则 2#机报警停机，一

分钟后，启动辅助电加热，如果在此过程中有水流故障发生，则不防冻；当环境温度低于-3℃时，

停机状态维持 10 分钟，起动水泵运转 90 秒后，如果此时回水温度低于 4℃，则起动 1#机以热泵运

行至回水温度高于等于 15℃停主机，但不停水泵；防冻时“水泵”图案会闪烁，但“ON/OFF”

LED 指示灯为红色（停机），防冻状态与运行实行无缝切换。（必须在“制热”状态下才会防冻）

5．压缩机能量调节与均衡运行

1．按模糊控制的规律

把一台压缩机的运行为一个输出量，分别划分为加载区、保持区、卸载区、急停区。

加载区——开一台压缩机

保持区——维持原状态

卸载区——关一台压缩机

急停区——全停压缩机

A：表达式

制冷时制热时

加载区 t>Ts+D t<Ts-D

保持区 Ts+D ≥t＞Ts Ts -D ≤t≤Ts

卸载区 Ts≥t≥Ts- D Ts ＜t≤Ts +D

急停区 Ts-D ＞t Ts+D＜t

t——实测回水温度 Ts——设定回水温度 D——动作范围

注：每次调节的周期即温控周期为 90 秒。急停区时俩压缩机停机间隔为 6S。

注： ①.温控周期不作调整；对于多模块而言则由 Mcu 主控器统一控制，可以视水系统大小适当调整。

② 加载区：每隔一个温控周期，执行一次加载过程；

③ 卸载区：每隔一个温控周期，执行一次卸载过程；

④ 保持区：在该区域内保持上一个温控周期状态；如上一个温控周期开一个系统，进入该区域后不再执

行加载、卸载过程，仍保持开一个系统状态。

2．均衡运行

机组运行实行按累计运行时间短的先开，但对双机共用风机系统，按先开 1#机，后开 2#机。

能量卸载时先停 1#机，后停 2#机的原则。

- 34 -

控制机理

6．保护控制

制器在控制方面满足以下的控制要求：

1）断水保护控制（水冷机独有）：当机组在制冷、制热模式下运行，水泵启动后检测水流保护

开关输入状态，若持续 20 秒断开状态则发生断水保护开关动作（开路），立即显示断水故障，

并停止水泵及机组的工作，定义主机板上的 1I，需要手动重新开机。

2）风机故障保护控制、电源故障、外部连锁：当机组在任何模式下运行，若发生以上故障（开

路），则延时 2 秒显示故障并停该机组，并在 60 秒后水泵停止工作，定义主机板上的 2I，需

要手动重新开机。

3）压缩机、高压保护控制：当机组在任何模式下运行，若发生以上故障（开路），则延时 2

秒显示故障并停发生故障的机组。对于单系统机组，则停止机组运行，并显示故障，故障排

除后，手动开机。对于双机系统，如果两台压缩机都出现故障，则两个压缩机停止运行，并

显示故障，需要手动重新开机，但是风机继续运行 8S，然后再停止风机运行；如果只有一个

风冷冷热水机组控制系统说明书

系统的压缩机出现故障，则有故障的压缩机停止运行，并故障报警，但是压缩机运行标志仍

然显示，表示另外一台压缩机仍然在运行，故障排除后，故障报警消失，有故障的压缩机要

人工故障复位后，才能开机。定义为主机板上的 3I（HP1），7I（HP2）。

4）低压保护控制：机组在运行工作中（融霜过程除外），控制系统始终监视低压开关的状态。

当低压力异常导致开关动作（开路），延时 50 秒后该压机、风机停止运行，并记录故障报警。

对于单系统机组，则停止机组运行，并显示故障，故障排除后，手动开机。对于双机系统，

如果两台压缩机都出现故障，则两个压缩机停止运行，并显示故障，需要手动重新开机；如

果只有一个系统的压缩机出现故障，则有故障的压缩机停止运行，并故障报警，但是压缩机

运行标志仍然显示，表示另外一台压缩机仍然在运行，故障排除后，故障报警消失，有故障

的压缩机要人工故障复位后，才能开机。定义为主机板上的 4I（LP1），8I（LP2）。机组制热

工作中进入融霜过程，低压开关动作不导致停机。每当制热运行融霜开始前 1 秒起至融霜结

束后 5 秒的这段时间内，即使低压力超出正常范围而动作，但机组不停机。

注意：故障发生后不管是否消除，手操器上的 “ ” 图案都会闪烁，只有按“RESET”

!

键才能复位。若运行标志仍然显示，有故障的压缩机才能开机。若一次开机运行周期内，对其中一台压缩机连续发生 10 次高压或低压故障，则按

RESET”键不能再复位，必须断电后才能重新开机。

“

- 35 -



控制机理

5）防频繁启动控制：机组任何时刻的操作及运行过程中始终保证压机启动时间间隔不少于三

分钟，计时满足三分钟条件，允许第二次启动压机（机组处于温控停机状态后启动也不例外）。

6）本地/遥控开关机：用一个开关用来设置机组脱离开手操器后可以进行开关机控制，在此控

制方式下，各种保护功能仍然有效。闭合为开机，断开为关机，与手操器双联控制。定义为

主板上的 5I。

风冷冷热水机组控制系统说明书

- 36 -

控制机理

风冷冷热水机组控制系统说明书

7、I/O 口对应表

I/O 口功能状态备注

AI1 回水温度断开或短路故障有故障，全部关机

AI2 环境温度断开或短路故障有故障，全部关机 AI3 翅片温度 1 断开或短路故障有故障，停本机，故障消

除后，能复位，单冷机无

AI4 出水温度 1 断开或短路故障有故障，停本机，故障消

除后，能复位

AI5 翅片温度 2 断开或短路故障同上。单系统无 AI6 出水温度 2 断开或短路故障同上。单系统无 1I 水流，送风机故障闭合正常，断开故障有故障，全部关机 2I 风机故障，电源，外部连锁闭合正常，断开故障有故障，全部关机 3I Comp1/HP1 故障闭合正常，断开故障有故障，停本机，故障

消除后，能人工复位

4I LP1 故障闭合正常，断开故障同上 5I 遥控开关机闭合开，断开关

6I 冷/热切换闭合=制热，断开=制冷 CN3 第 1 位断有效

7I Comp2/HP2 故障闭合正常，断开故障有故障，停本机，故障消

除后，能人工复位。单系

统无

8I LP2 故障闭合正常，断开故障有故障，停本机，故障消

除后，能人工复位。单系

统无

1O 水泵接触器控制（送风机）常开，输出时闭合 2O 风机 1 接触器控制常开，输出时闭合 3O 压缩机 1 接触器控制常开，输出时闭合

4O 四通阀 1 控制输出时闭合为制热，断

开为制冷

5O 辅助电加热控制常开，输出时闭合

6O 压缩机 2 接触器控制常开，输出时闭合单系统无

7O 四通阀 2 控制输出时闭合为制热，断

单系统无

开为制冷

8O 外接报警输出常开

- 37 -

控制机理

风冷冷热水机组控制系统说明书

8、3PH 集中气氛控制方案

系统配置：

z 高级住宅的热泵机组配 4～15 个风机盘管，即 4～15 个 3PH-200B+\D+\E+手操器，4～15 个

3PH-220B 风盘板。

z 每个房间除风机盘管，高、中、低、阀外，可另带 3 个开关量输出，分别控制加湿、抽湿、换气。

z 手操器全部连接于 3PH 网络上。

z 任一个手操器都可以总关 3PH 网络上的所有设备。

z 每户可配电话遥控报警器，可以通过电话遥控每个房间的空调开或关，并在空调系统有故障时拨语

音方式报警，电话遥控器另有扩展“火警”输入报警。

- 38 -

控制网络示意图

3PH 控制网络示意图

风冷冷热水机组控制系统说明书

風盤板

3PH-220B

風盤板

3PH-220B

風盤板

3PH-220B

風盤板

3PH-220B

220VAC

控制線束

10 ¯-28 AW G

RS-485總綫+DC12V電源

4¯ -24AWG

電話遙控器

3PH-260

電話線

主板

3PH-21X

ROOM:1 ROOM:2 ROOM:3 ROOM:4

运转/停止--

總掣OFF 溫度設置時刻設置顯示選擇輪值選擇燈光

運轉切換風速調節音餉

室溫調節

3PH-200

集成氣氛控制器

!

換氣切換加濕

總掣OFF 溫度設置時刻設置顯示選擇輪值選擇燈光

3PH-200

集成氣氛控制器

运转/停止--

!

運轉切換風速調節音餉

室溫調節

換氣切換加濕

總掣OFF 溫度設置時刻設置顯示選擇輪值選擇燈光

3PH-200

集成氣氛控制器

运转/停止--

!

運轉切換風速調節音餉

室溫調節

換氣切換加濕

總掣OFF 溫度設置時刻設置顯示選擇輪值選擇燈光

室溫調節

3PH-200

集成氣氛控制器

运转/停止--

!

運轉切換風速調節音餉

換氣切換加濕

火警輸入

3PH-200

手操器

3PH-200

手操器

3PH-200

手操器

3PH控制網絡示意圖

39

3PH-200

手操器

匪警輸入

GOLDAIR ELECTRIC 3PH User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
