GoGEN DXDB261 User Manual

DXDB261

NÁVOD K POUŽITÍ / NÁVOD NA POUŽITIE INSTRUKCJA OBSŁUGI / INSTRUCTION MANUAL

KOMBINOVANÝ PŘEHRÁVAČ DVD/DVB-T KOMBINOVANÝ PREHRÁVAČ DVD/DVB-T ODTWARZACZ DVD I TUNER TELEWIZJI CYFROWEJ DVD\DVB-T COMBO PLAYER

DůLEŽITé BEZPEČNOSTNÍ INSTRUKCE

1)Přečtěte si návod.

2)Uchovejte návod.

3)Dbejte na varování.

4)Postupujte dle instrukcí.

5)Zařízení nepoužívejte poblíž vody.

6)Čistěte pouze suchým hadříkem.

7)Nezakrývejte ventilační otvory; instalujte podle instrukcí.

8)Neinstalujte poblíž zdrojů tepla, jako např. radiátory, sporáky, termostaty a jiná zařízení (včetně zesilovačů).

9)Nesnažte se překonat bezpečnostní prvky polarizované zástrčky. Pokud zástrčku nepasuje do vaší zásuvky, poraďte se s elektrikářem o výměně zastaralé zásuvky.

10)Chraňte kabel před pošlapáním či propíchnutím, obzvláště v místě zástrčky a místa, kde vychází ze zařízení.

11)Používejte pouze součásti či příslušenství specifikované výrobcem.

12)Během bouří a nebudete-li zařízení dlouho dobu používat, vypojte je.

13)Všechny opravy přenechte kvalifikovanému personálu. Servis je nutný, když je zařízení jakkoliv poškozeno (poškozený přívodní kabel či zástrčka), na zařízení se vylila tekutina nebo do něj spadly cizí předměty. Zařízení bylo vystaveno vlhku či dešti, nefunguje správně či spadlo na zem.

14)Zástrčku můžete použít pro úplné vypnutí. Zařízení bude po znovupřipojení fungovat.

15)Ventilační otvory by se neměly zakrývat předměty, jako např. noviny, ubrusy, záclony, atd.

16)Na zařízení nepokládejte zdroje otevřeného plamene, jako napr. svíčky.

17)Při zbavování se baterií dbejte prosím na životní prostředí.

18)Zařízení používejte pouze v mírném klimatu.

19)Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí se na něj pokládat předměty naplněné tekutinou, například vázy.

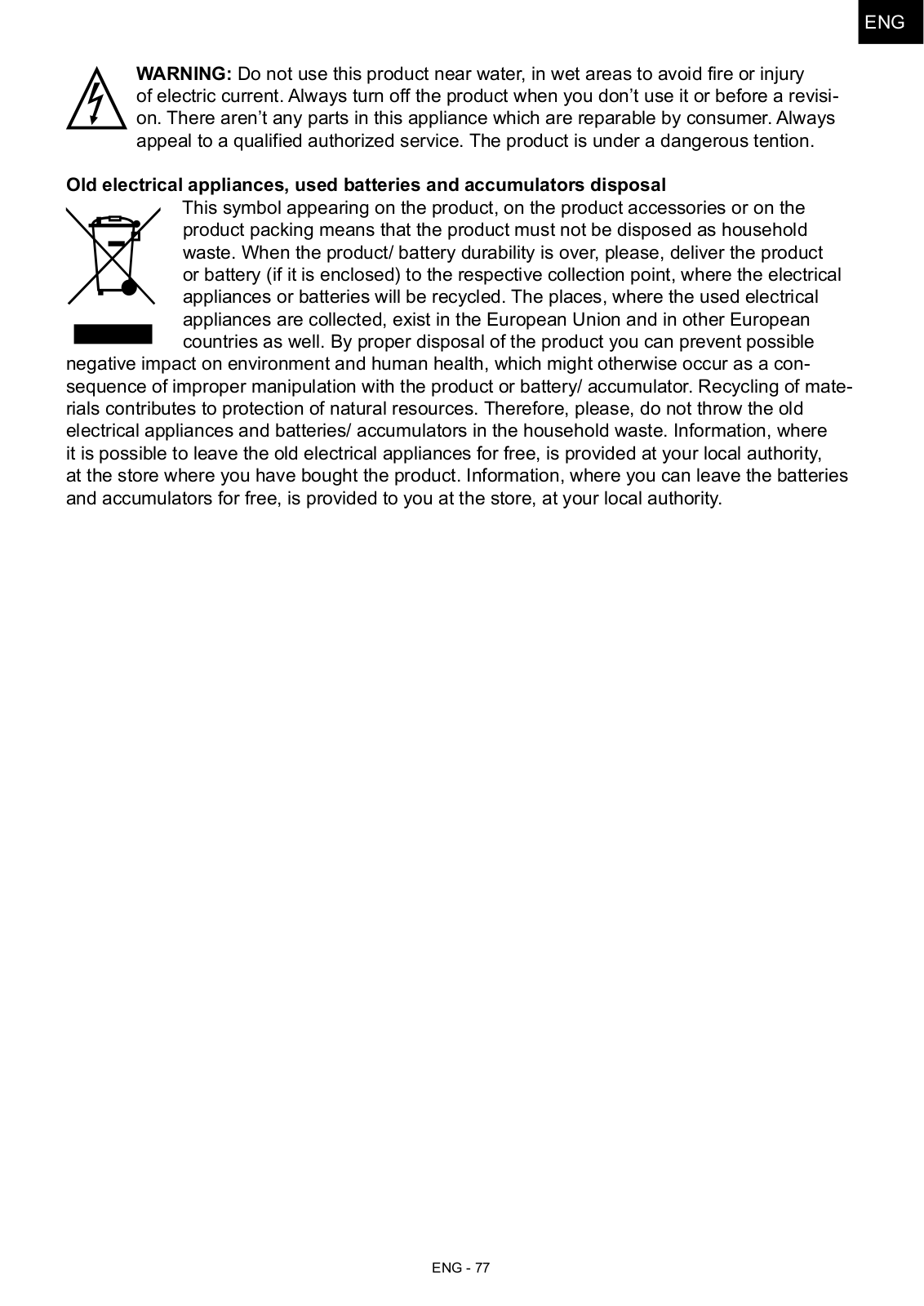

VAROVÁNÍ: Abyste snížili riziko požáru či úrazu el. proudem, nevystavujte zařízení dešti či vlkosti.

VAROVÁNÍ: Baterie nevystavujte přílišnému horku, slunečnímu světlu, ohni, apod.

Tento symbol značí, že v zařízení se nachází vysoké napětí, kdy hrozí úraz el. proudem. Tento symbol značí, že v brožuře dodané se zařízením se nachází důležité instrukce.

Tento symbol značí, že toto zařízení obsahuje dvojitou izolaci mezi nebezpečným napětím a součástem dostupným uživateli.

Varování:

Disk USB připojte přímo do zařízení.

Abyste se vyhnuli ztrátě dat či rušení při přenosu, nepoužívejte kabel.

Pokud byl přístroj vystaven elektrostatickému vyboji, může dojít k jeho nesprávnému fungování s nutností jej resetovat.

CZ -

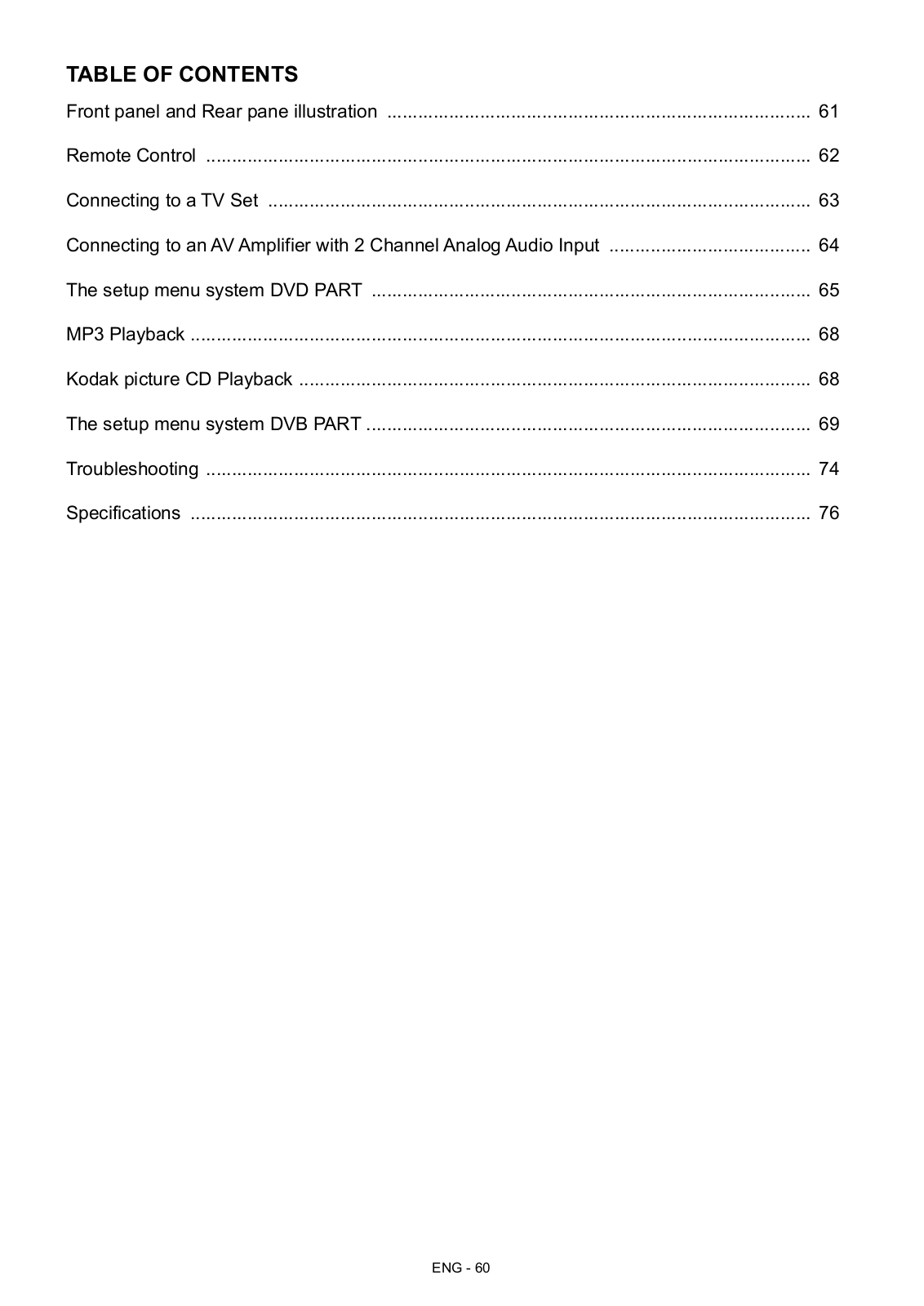

Obsah
Zobrazení předního a zadního panelu ...................................................................................	4
Dálkové ovládání ....................................................................................................................	5
Připojení k TV .........................................................................................................................	6
Připojení k zesilovači TV pomocí dvoukanálového analogového vstupu audio .....................	7
Systém menu nastavení - ČÁST DVD ...................................................................................	8
Přehrávání MP3 .....................................................................................................................	11
Přehrávání CD Kodak picture ................................................................................................	11
Systém menu nastavení - ČÁST DVB ...................................................................................	12
Řešení potíží ..........................................................................................................................	17
Specifikace .............................................................................................................................	19

CZ -

ZOBRAZENÍ PŘEDNÍHO A ZADNÍHO PANELU

1. PŘEDNÍ PANEL

			8
1)	Dvířka mechaniky	6)	Tlačítko Přehrávání / Pauza
2)	Kontrolka stavu pohotovosti	7)	Tlačítko Stop
3)	Senzor dálkového ovládání	8)	Tlačítko Zapnutí / Vypnutí
4)	Tlačítko otevřít / zavřít	9)	Zdířka USB

5)Displej

2.ZADNÍ PANEL

1)	Vstup RF	5)	Výstup audio (L/R)
2)	Smyčka RF	6)	Výstup SCART
3)	Výstup CVBS	7)	Vstup SCART
4)	KOAXIÁLNÍ výstup digitálního audia	8)	PŘÍVODNÍ KABEL

CZ - 4

Dálkový ovladač

1)	VCR	23) PŘEVÍJENÍ VPŘED
2)	OTEVŘÍT/ZAVŘÍT	24) NASTAVENÍ
3)	PŘEHRÁVÁNÍ/PAUZA	25) OK
4)	PŘEDCHOZÍ	26) INFO
5)	STOP	27) TITUL/TTX
6)	NÁSLEDUJÍCÍ	28) PROGRAM
7)	ZDROJ	29) A-B
8)	K+/K-	30) OPAKOVAT
9)	HLASITOST +/-	31) EPG
10) NÁVRAT/VÝSTUP		32) OBLÍBENÉ

11)POMALU

12)PŘEJÍT NA

13)NUMERICKÉ KLÁVESY

14)AUDIO

15)TITULKY

16)MENU

17)ÚHEL

18)ZOOM

19)TV/RÁDIO

20)POHOTOVOSTNÍ ŘEŽIM

21)ZTLUMIT

22)PŘEVÍJENÍ ZPĚT

Poznámka:

1)V tomto návodu budou použity symboly , , , které představují směrové šipky na dálkovém ovladači dle pořadí.

2)Abyste mohli zařízení ovládat dálkovým ovladačem, musíte nejprve přehrávač DVD zapnout tlačítkem na zařízení.

3)Některé z kláves mají více funkcí a mohou být využity jak v režimu DVD, tak DVB.

CZ -

Připojení k TV

Poznámky:

Vstup AV přehrávače můžete k TV připojit čtyřmi různými způsoby:

1)Kabel video CVBS.

2)Kabel SCART.

3)Levý/pravý kabel Audio (viz Výstup audio).

CZ -

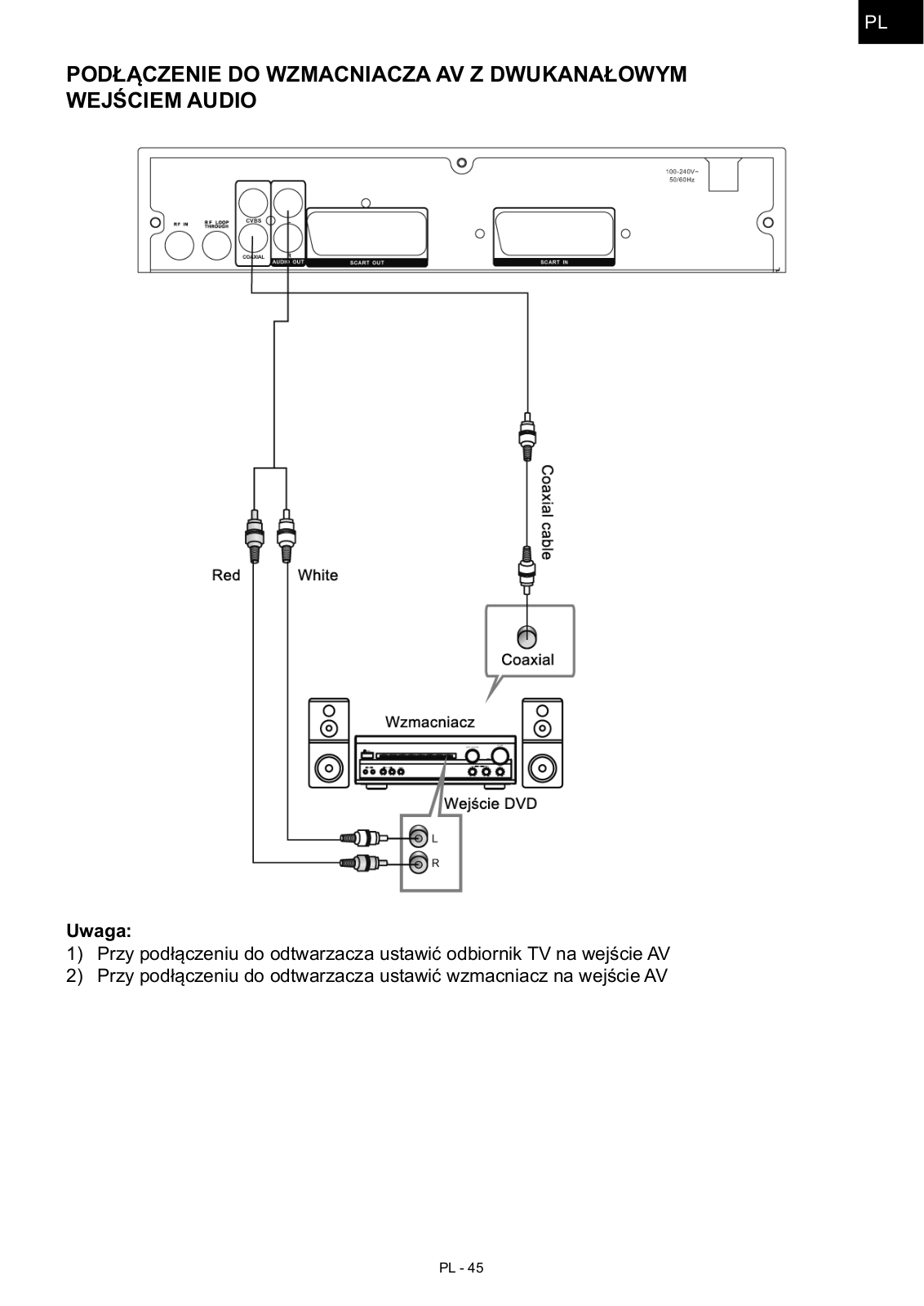

Připojení k zesilovači TV pomocí dvoukanálového analogového vstupu audio

Poznámky:

1)TV nastavte na příjem ze vstupu AV, kterým je připojen přehrávač DVD.

2)Zesilovač nastavte na příjem ze vstupu AV, kterým je připojen přehrávač DVD

CZ -

Systém menu nastavení - ČÁST DVD

POZNÁMKA: V nastavení DVD a nastavení Systému.

Stisknete-li během přehrávání tlačítko <SETUP> v nastavení

DVD a položku Nastavení systému, nebudou mít některé funkce

žádný efekt.

1. Hlavní možnosti menu nastavení

Stiskněte tlačítko STOP v režimu DVD.

Pak stiskněte tlačítko SETUP, čímž vyvoláte menu nastavení.

A. Nastavení DVD-nastavení jazyka

Stiskem tlačítek Nahoru a DOLŮ v nastavení jazyka DVD zvolte požadovanou možnost

1) MENU

Zvolte položku MENU a stiskem směrových kláves zvolte vámi požadovaný jazyk.

Stiskem ENTER potvrďte. Pokud přehrávaný disk požadovaný jazyk podporuje, menu se zobrazí v daném jazyce.

Poznámky:

Pokud vámi požadovaný jazyk není dostupný, přehraje se základní jazyk disku.

2) AUDIO

Zvolte položku AUDIO a stiskem směrových kláves zvolte vámi požadovaný jazyk zvukové stopy. Stiskem ENTER potvrďte. Pokud přehrávaný disk požadovaný jazyk podporuje, zvuková stopa se přehraje v daném jazyce.

3) TITULKY

Zvolte položku TITULKY a stiskem směrových kláves zvolte vámi požadovaný jazyk.

Stiskem ENTER potvrďte. Pokud přehrávaný disk požadovaný jazyk podporuje, titulky se zobrazí v daném jazyce.

4) EXTERNÍ TITULKY

Při přehrávání disků formátu MPEG4 zvolte položku TITULKY a stiskem směrových kláves zvolte vámi požadovaný jazyk.

B. Nastavení DVD-nastavení Audio

Stiskem tlačítka DOLŮ zvolte na obrazovce položku

Nastavení audio.

1) DIGITÁLNÍ VÝSTUP

Zvolte položku DIGITÁLNÍ VÝSTUP stiskem navigačních kláves zvolte požadovaný režim výstupu audio.

Stiskem ENTER potvrďte.

Na výběr jsou 3 různé režimy výstupu audio: SPDIF/RAW a SPDIF/PCM, VYPNUTO.

Poznámky:

Nepoužíváte-li digitální výstup, doporučujeme vypnout nastavení digitálního výstupu, sníží se tak rušení obvodů.

CZ -

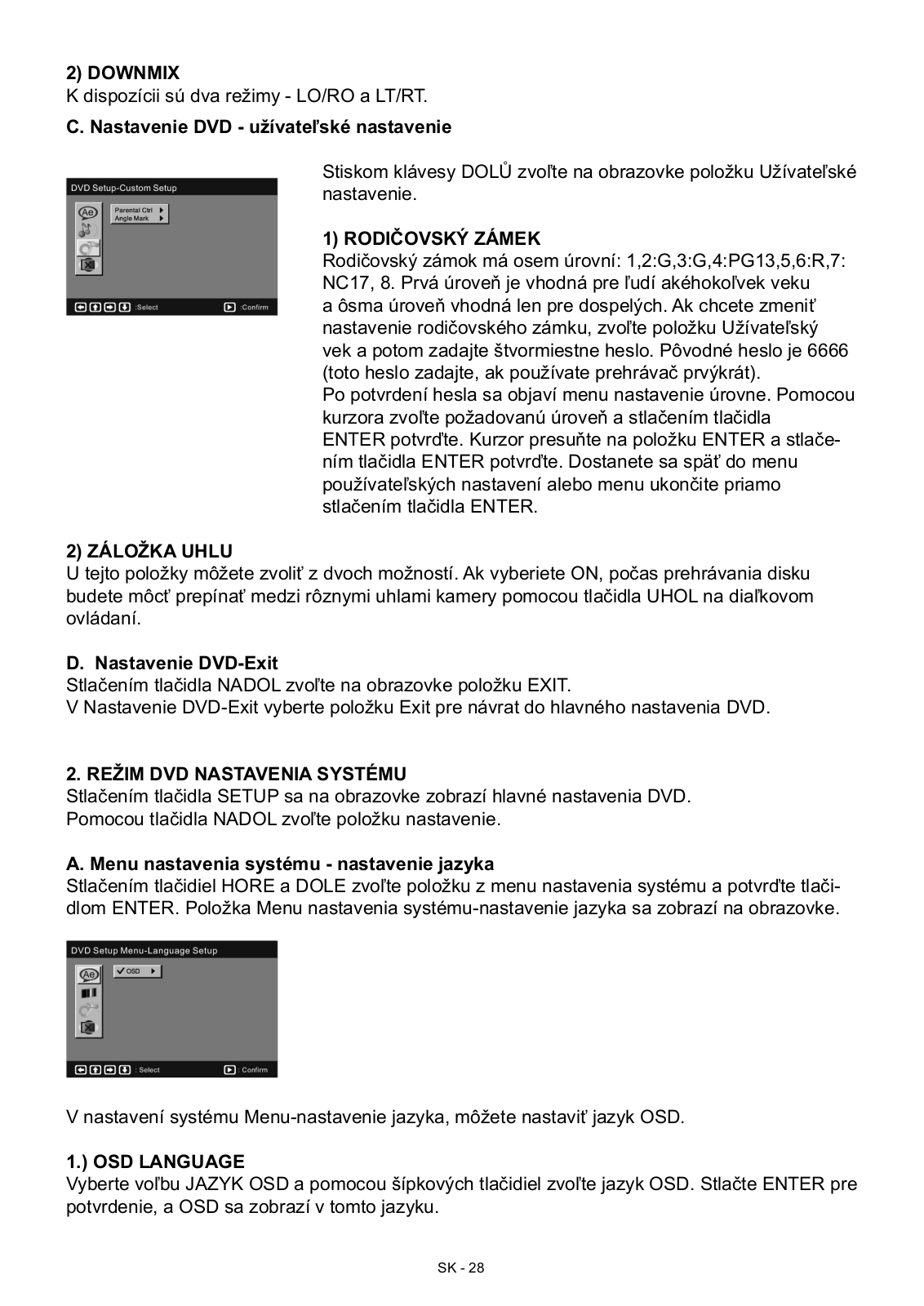

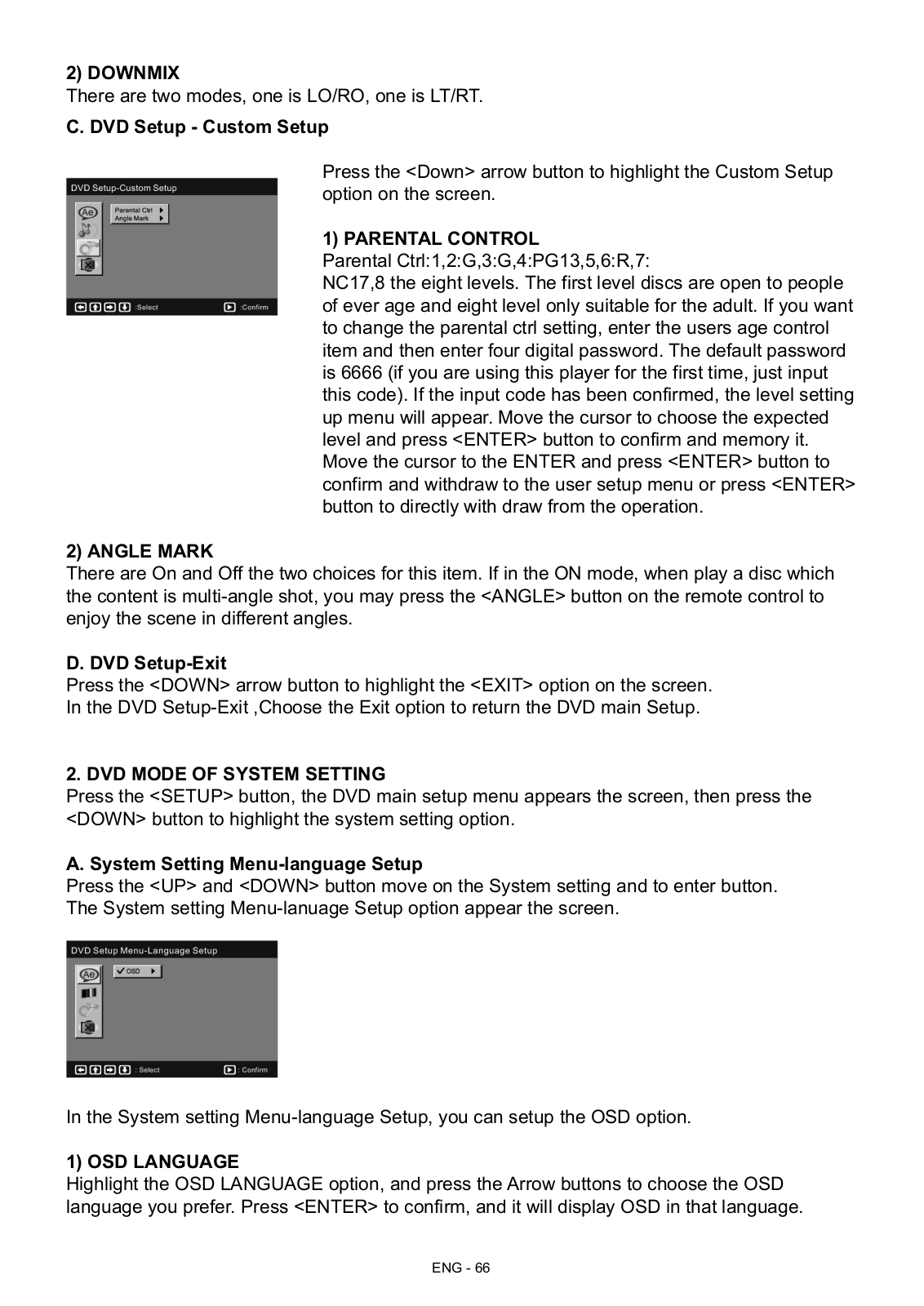

2) DOWNMIX

K dispozici jsou dva režimy - LO/RO a LT/RT.

C. Nastavení DVD - uživatelská nastavení

Stiskem klávesy DOLŮ zvolte na obrazovce položku

Uživatelské nastavení.

1) RODIČOVSKÝ ZÁMEK

Rodičovský zámek má osm úrovní: 1,2:G,3:G,4:PG13,5,6:R,7:

NC17,8. První úroveň je vhodná pro lidi jakéhokoliv věku a osmá úroveň vhodná pouze pro dospělé. Chcete-li změnit nastave-

ní rodičovského zámku, zvolte položku Uživatelský věk a poté zadejte čtyřmístné heslo. Původní heslo je 6666 (toto heslo zadejte, používáte-li přehrávač poprvé). Po potvrzení hesla se objeví menu nastavení úrovně. Pomocí kurzoru zvolte požadovanou úroveň a stiskem tlačítka ENTER potvrďte. Kurzor přesuňte na položku ENTER a stiskem tlačítka ENTER potvrďte.

Dostanete se zpět do menu Uživatelských nastavení nebo menu ukončete přímo stiskem tlačítka ENTER.

2) ZÁLOŽKA ÚHLU

U této položky můžete zvolit ze dvou možností. Zvolíte-li ON, během přehrávání disku budete moci přepínat mezi různými úhly kamery pomocí tlačítka ÚHEL na dálkovém ovládání.

D. Nastavení DVD-Exit

Stiskem tlačítka DOLŮ zvolte na obrazovce položku EXIT.

V Nastavení DVD-Exit zvolte položku Exit pro návrat do hlavního nastavení DVD.

2. Režim DVD nastavení systému

Stiskem tlačítka SETUP se na obrazovce zobrazí hlavní nastavení DVD. Pomocí tlačítka DOLŮ zvolte položku nastavení.

A. Menu nastavení systému-nastavení jazyka

Stiskem tlačítek NAHORU a DOLŮ zvolte položku z menu nastavení systému a potvrďte tlačítkem ENTER. Položka Menu nastavení systému-nastavení jazyka se zobrazí na obrazovce.

V nastavení systému Menu-nastavení jazyka, můžete nastavit jazyk OSD.

1) OSD LANGUAGE

Vyberte volbu JAZYK OSD a pomocí šipkových tlačítek zvolte jazyk OSD. Stiskněte ENTER pro potvrzení a OSD se zobrazí v tomto jazyce

CZ -

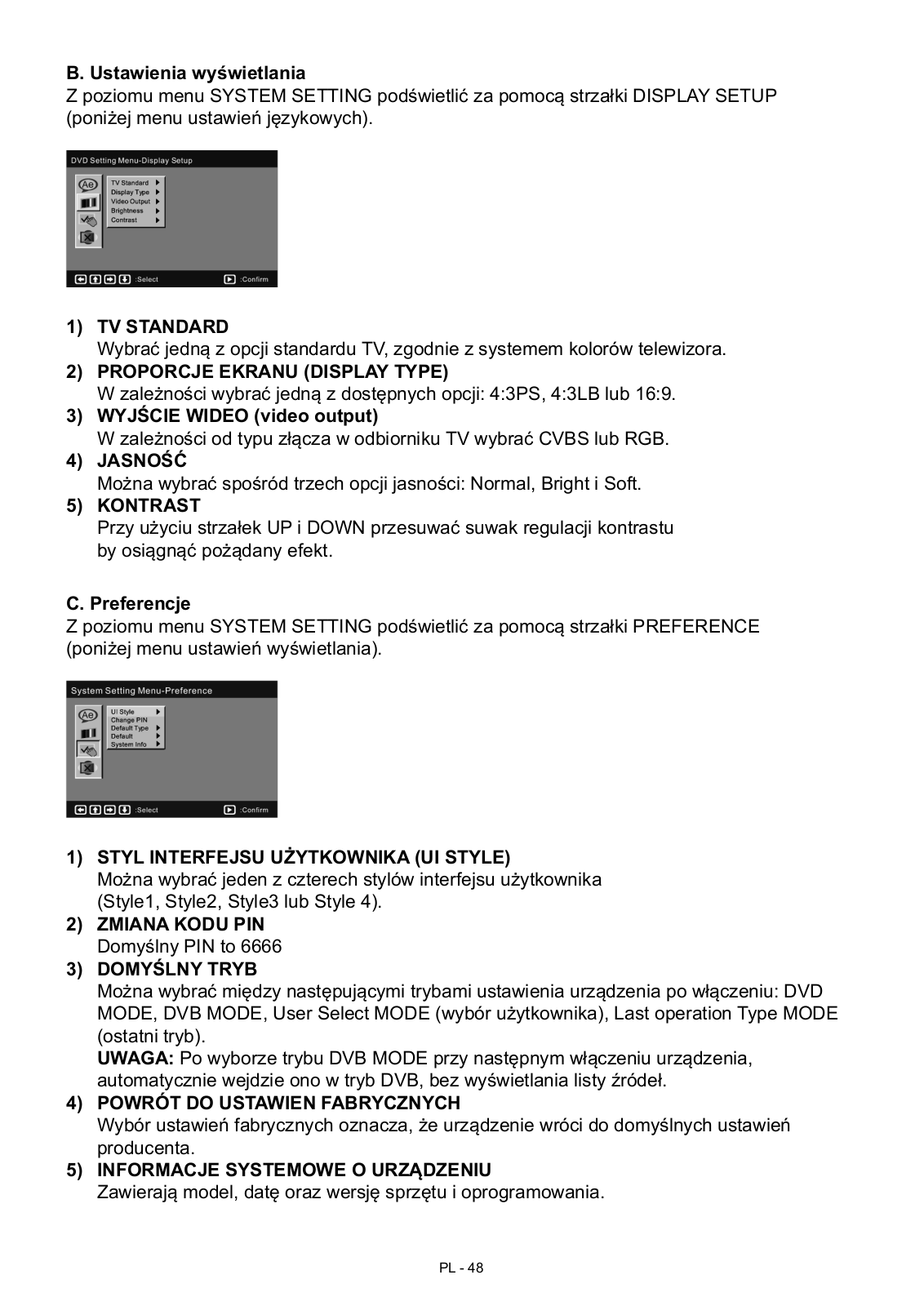

B. Menu nastavení systému-Nastavení obrazovky

Stiskem tlačítka DOLŮ zvolte na obrazovce položku Nastavení.

1)TV Standard

Dle Systému barev TV zvolte TV standard.

2)Typ displeje

Dle typu displeje zvolte 4:3PS, 4:3LB či 16:9.

3)VÝSTUP VIDEA

Dle výstupu na TV zvolte CVBS, RGB.

4)JAS

Dle Jasu zvolte Normální, Jasný či vypnuto.

5)KONTRAST

Pomocí tlačítek NAHORU a DOLŮ pohybujte posuvníkem a nastavte kontrast.

C. Menu nastavení systému-Preference

Stiskem tlačítka DOLŮ zvolte na obrazovce možnost Preference.

1)Styl UI

Dle stylu UI zvolte Styl1, Styl2, Styl3, Styl4.

2)Změnit PIN

Původní heslo je 6666.

3)Přednastavený režim

V položce Přednastavený režim můžete zvolit mezi REŽIM DVD, REŽIM DVB, REŽIM uživatelský, REŽIM při posledním zapnutí.

POZNÁMKA: Pokud zvolíte REŽIM DVB, při dalším zapnutí přehrávače se zapne v REŽIMU DVB namísto zobrazení seznamu ZDROJŮ.

4)Původní nastavení

Položka Původního nastavení obnoví tovární nastavní. Přehrávač bude fungovat, jako při prvním zapnutí.

5)Systémové informace

Systémové informace obsahují model, HW, SW a Datum.

CZ - 10

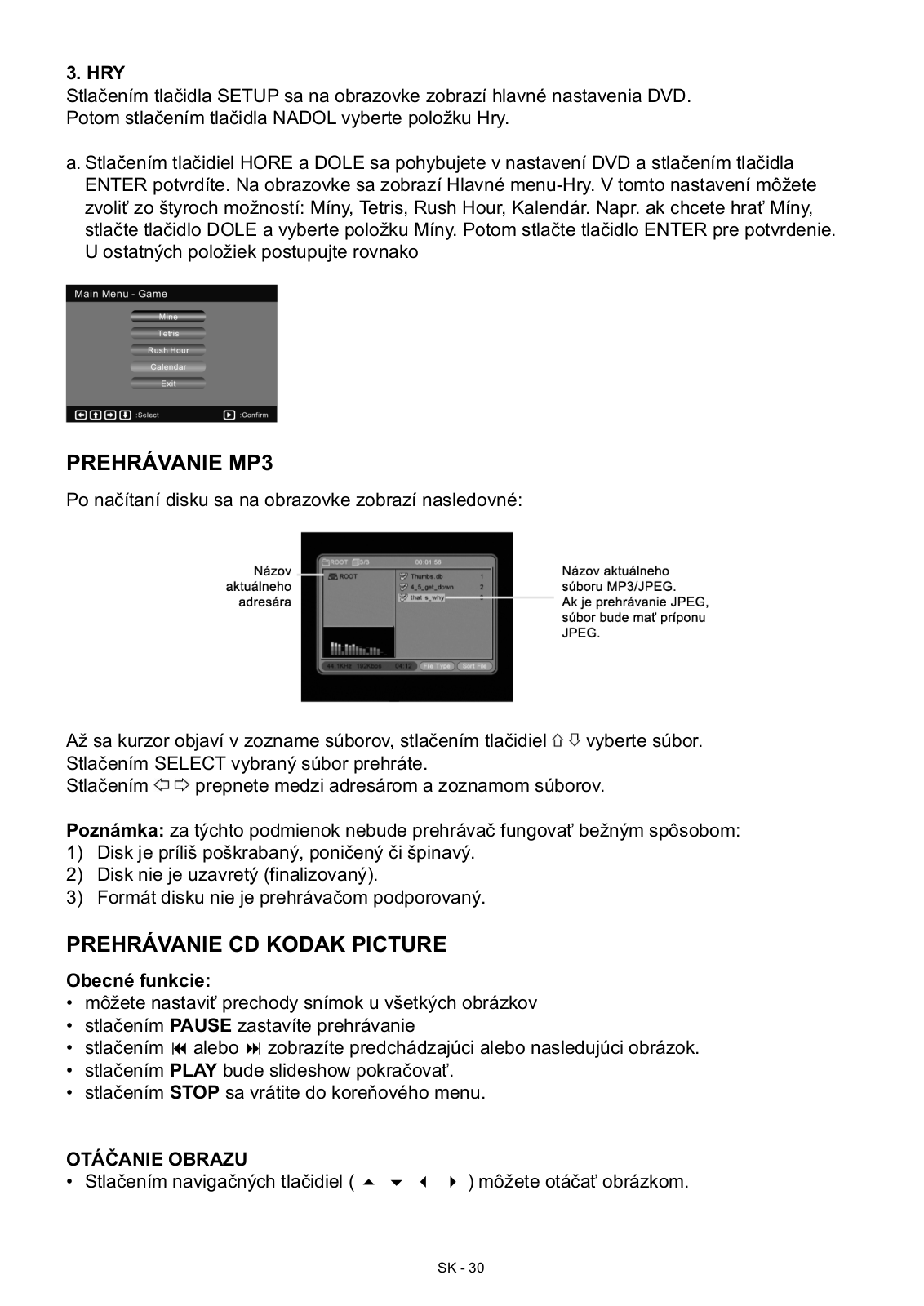

3. Hry

Stiskem tlačítka SETUP se na obrazovce zobrazí hlavní nastavení DVD. Poté stiskem tlačítka

DOLŮ zvolte položku Hry.

a.Stiskem tlačítek NAHORU a DOLŮ se pohybujete v nastavení DVD a stiskem tlačítka ENTER potvrdíte. Na obrazovce se zobrazí Hlavní menuHry. V tomto nastavení můžete zvolit ze

čtyřech možností: Miny, Tetris, Rush Hour, Kalendář. Např. chcete-li hrát Miny, stiskněte tlačítko DOLŮ a zvolte položku Miny.

Poté stiskněte tlačíkto ENTER pro potvrzení. U ostatních položek postupujte stejně.

Přehrávání MP3

Po načtení disku se na obrazovce zobrazí následující:

Až se kurzor objeví v seznamu souborů, stiskem tlačítkek vyberte soubor. Stiskem SELECT zvolený soubor přehrajete.

Stiskem přepnete mezi adresářem a seznamem souborů.

Poznámka: za těchto podmínek nebude přehrávač fungovat běžným způsobem:

1)Disk je příliš poškrábaný, poničený či špinavý.

2)Disk není uzavřen (finalizován).

3)Formát disku není přehrávačem podporován.

Přehrávání CD Kodak picture

Obecné funkce:

•můžete nastavit přechody snímků u všech obrázků

•stiskem PAUSE zastavíte přehrávání

•stiskem 9 či : zobrazíte předchozí či následující obrázek.

•stiskem PLAY bude slideshow pokračovat.

•stiskem STOP se vrátíte do kořenového menu.

OTÁČENÍ OBRAZU

• Stiskem navigačních tlačítek 5 6 3 4 můžete otáčet obrázkem.

CZ - 11

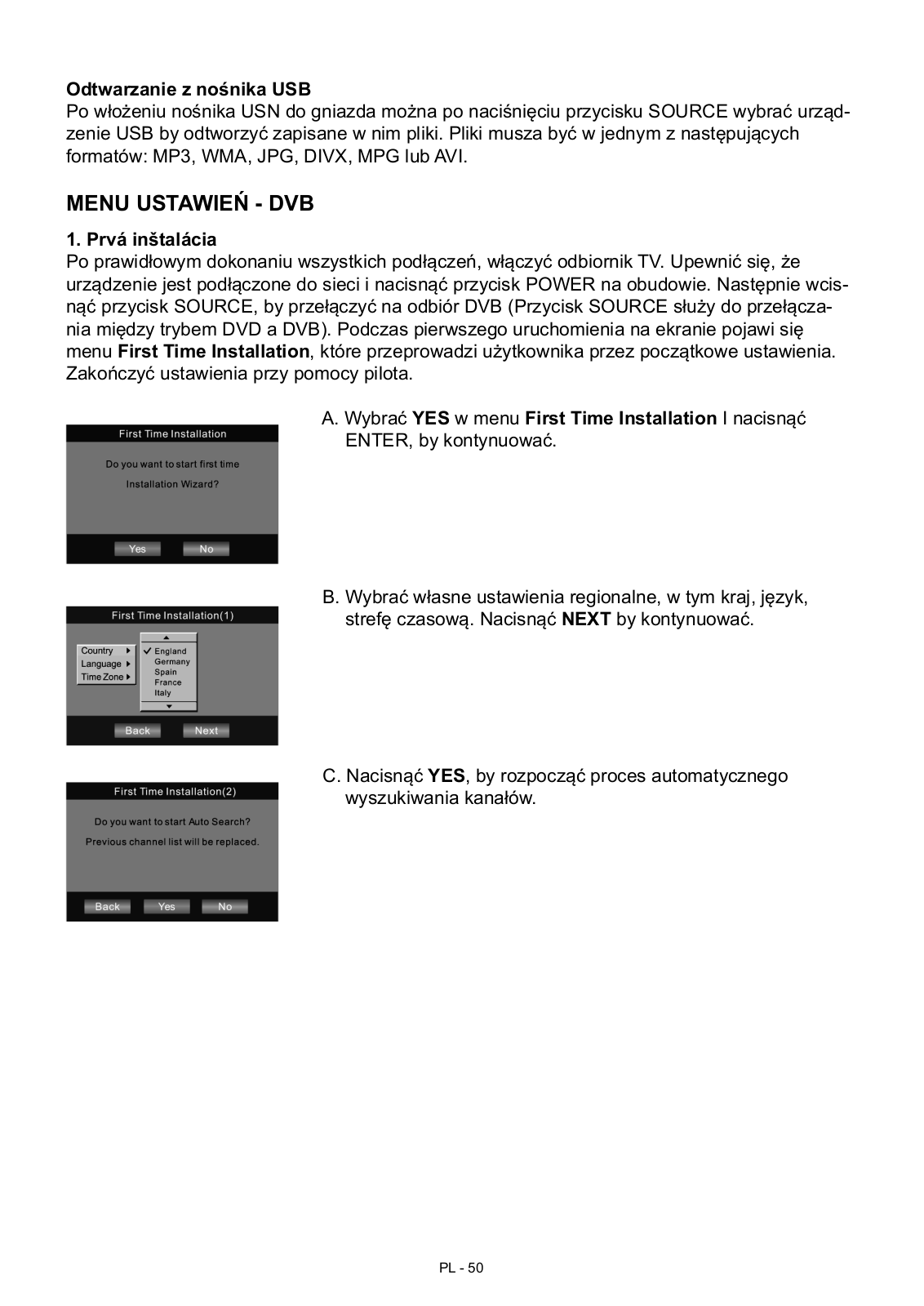

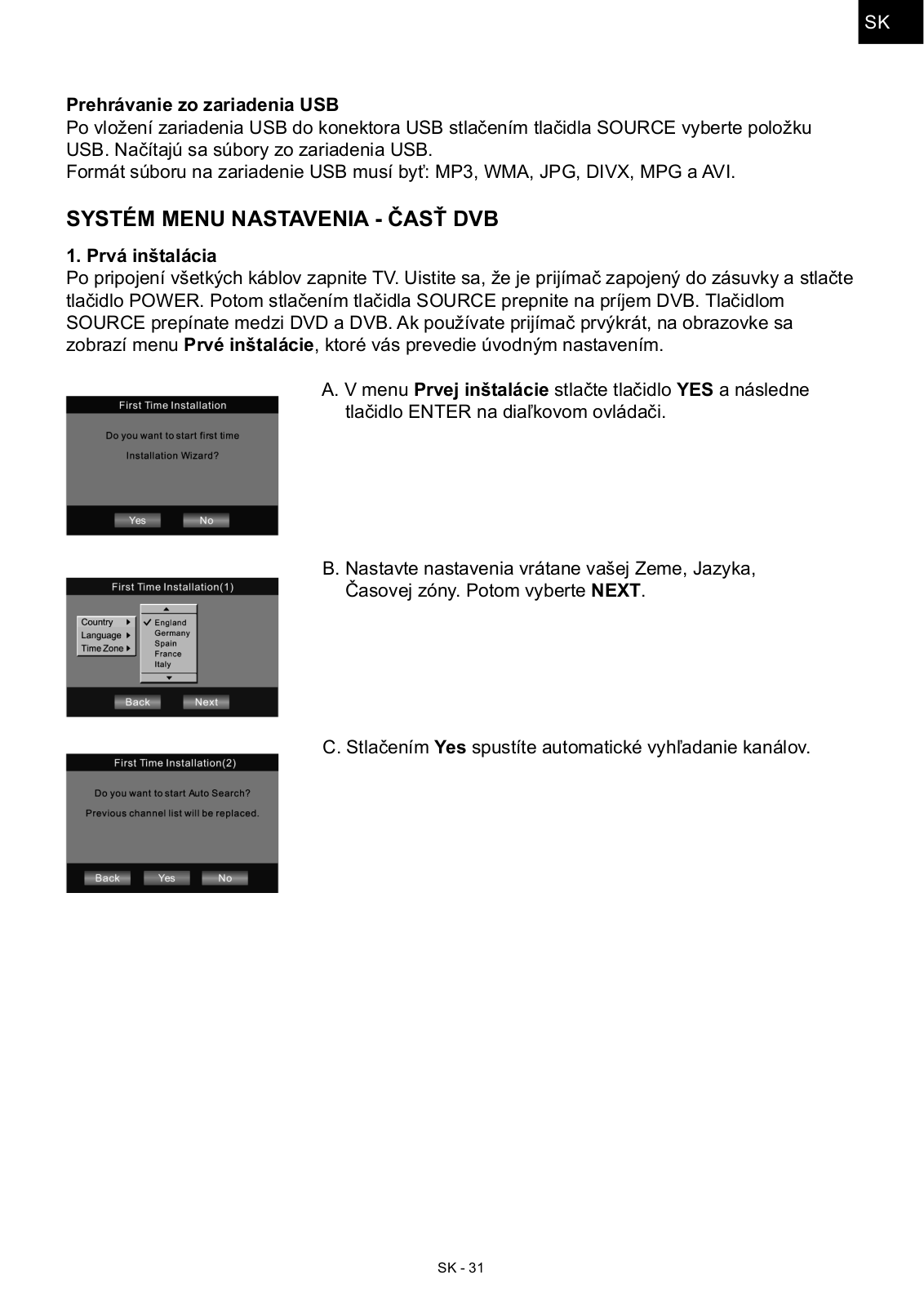

Přehrávání ze zařízení USB

Po vložení zařízení USB do zdířky USB stiskem tlačítka SOURCE vyberte položku USB. Načtou se soubory ze zařízení USB.

Formát souboru na zařízení USB musí být: MP3, WMA, JPG, DIVX, MPG a AVI.

SYSTéM MENU NASTAVENÍ - ČÁST DVB

1. První instalace

Po připojení všech kabelů zapněte TV. Ujistěte se, že je přijímač zapojen do zásuvky a stiskněte tlačítko POWER. Pak stiskem tlačítka SOURCE přepněte na příjem DVB. Tlačítkem SOURCE přepínáte mezi DVD a DVB. Používáte-li přijímač poprvé, na obrazovce so zobrazí menu První instalace, které vás provede úvodním nastavením.

A.V menu První instalace stiskněte tlačítko YES a následně tlačítko ENTER na dálkovém ovladači.

B.Nastavte regionální nastavení včetně vaší Země, Jazyka, Časové zóny. Poté vyberte NEXT.

C.Stiskem Yes spustíte automatické vyhleádání kanálů.

CZ - 1

D.Vyčkejte, dokud vyhledávání neskončí. Pokud chcete vyhledávání přerušit, stiskněte tlačítko RETURN.

Již nalezené kanály se uloží.

Opětovným stiskem tlačítka ENTER odebere kanál ze skupiny oblíbených.

E.Po dokončení se všechny aktivní nalezené kanály automaticky uloží. Přehraje se poslední nalezený kanál.

2.Režim DVB Hlavního menu

Stiskem tlačítka SETUP se na obrazovce zobrazí Hlavní menu nastavení DVB. Pomocí tlačíka DOLŮ zvolte položku Menu DVB.

a.Stiskem tlačítek NAHORU a DOLŮ zvolte položku Menu DVB.

Po stisknutí tlačítka ENTER se na obrazovce zobrazí seznam programů pro DVB.

1) TV Program

Stiskem tlačítka DOPRAVA zvolte TV program. Následným stiskem tlačítka ENTER zobrazíte možnosti TV programu. Ze všech aktivních kanálů v Seznamu programů můžete vytvořit svou vlastní oblíbenou skupinu kanálů, kanály přesouvat či mazat.

Vytvoření skupiny oblíbených kanálů

Tato funkce vám umožní seskupit vaše oblíbené kanály. Vytvoření oblíbené skupiny kanálů:

a.Zvolte kanál, který chcete přidat a přejděte do sloupce Obl.

b.Po zvýraznění sloupce Obl. u požadovaného kanálu stiskněte tlačítko ENTER, čímž se v políčku objeví symbol červeného srdce.

c.Jakmile skupinu vytvoříte, můžete stiskem tlačítka OBLÍBENÉ přepnout na své oblíbené kanály.

CZ - 13

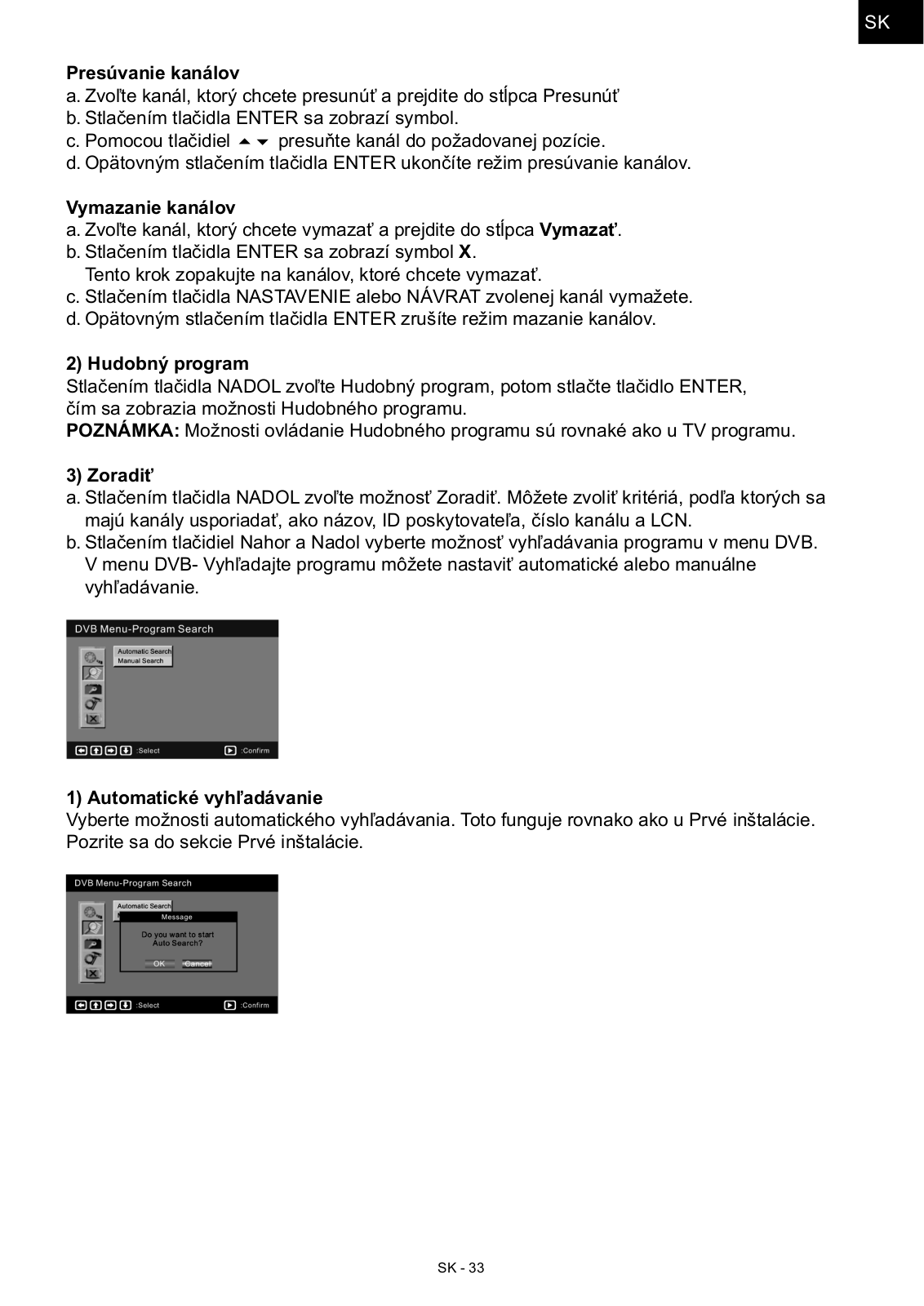

Přesouvání kanálů

a.Zvolte kanál, který chcete přesunout a přejděte do sloupce Přesunout. b.Stiskem tlačítka ENTER se zobrazí symbol .

c.Pomocí tlačítek NAHROU/DOLŮ přesuňte kanál do požadované pozice.

d.Opětovným stiskem tlačítka ENTER ukončíte režim přesouvání kanálů.

Mazání kanálů

a.Zvolte kanál, který chcete vymazat a přejděte do sloupce Vymazat.

b.Stiskem tlačítka ENTER se zobrazí symbol X. Tento krok zopakujte u kanálů, které chcete vymazat.

c.Stiskem tlačítka NASTAVENÍ či NÁVRAT zvolené kanál vymažete.

d.Opětovným stiskem tlačítka ENTER zrušíte režim mazání kanálů.

2) Hudební program

Stiskem tlačítka DOLŮ zvolte Hudební program, poté stiskněte tlačítko ENTER, čímž se zobrazí možnosti Hudebního programu.

POZNÁMKA: Možnosti ovládání Hudebního programu jsou stejné jako u TV programu.

3) Seřadit

a.Stiskem tlačítka DOLŮ zvolte možnost Seřadit. Můžete zvolit kritéria, dle kterých se mají kanály seřadit, jako název, ID poskytovatele, číslo kanálu a LCN.

b.Stiskem tlačítek Nahoru a Dolů zvolte možnost vyhledávání programu v menu DVB.

V menu DVB-Vyhledávání programu můžete nastavit automatické či manuální vyhledávání.

1) Automatické vyhledávání

Vyberte možnosti automatického vyhledávání. Toto funguje stejně jako u První instalace.

Podívejte se do sekce První instalace.

CZ - 14

2) Manuální vyhledávání

Pokud některý kanál po automatickém vyhledávání chybí nebo chcete přidat nově spuštěné kanály, použijte funkci Manuální vyhledávání. K prohledávání kanálu ale musíte znát jeho parametry, jako jeho číslo. Po nalezení kanálu se automaticky přidá do seznamu kanálů.

a.V Hlavní menu - Vyhledávání prograů zvolte položku Manuální vyhledávání.

b.Zadejte číslo příslušného kanálu do políčka Číslo kanálu stiskem tlačítek DOLŮ a NAHORU.

Zadejte parametry, podle nichž se upraví frekvence a šířka pásma.

c.Tlačítkem ENTER spusťte manuální vyhledávání.

d.Pokud není nalezen signál, objeví se zpráva na to upozorňující.

V opačném případě se kanál uloží a připojí k aktuálnímu seznamu kanálů.

C. Rodičovský zámek

Tato funkce vám umožňuje nedovolit dětem či neautorizovaným osobám sledovat některé kanály.

1)Přejděte do Hlavní menu - Rodičovský zámek. Pro vstup do tohoto menu bue nejprve nutné zadat PIN. (Původní PIN je 6666).

2)Po zadání správného kódu PIN se zobrazí následující možnosti:

Zámek kanálu: Umožní vám aktivovat či deaktivovat celkový rodičovský zámek. Zvolíte-li ANO, všechny uzamčené kanály budou nepřístupné.

Rodičovské nastavení: V seznamu kanálů zvolte kanál, který chcete uzamknout a poté stiskněte ENTER. Zobrazí se symbol visacího zámku. Zámek odstraníte opětovným stiskem tlačítka ENTER.

Anténa

Původní nastavení je na VYPNUTO. Pokud je tento přijímač připojen k externí aktivní anténě, která zesiluje přijímaný signál, nastavte tuto položku na ZAPNUTO.

Tento přijímač dokáže dodávat maximálně 5V DC při 50mA.

Upozornění: Používáte-li obyčejnou pasivní anténu, ujistěte se,

že je tato položka nastavena na VYPNUTO.

2). Země

V možnostech Země můžete zvolit z několika států, jako Anglie, Německo, Itálie, Francie, Španělsko, atd.

CZ - 15

3) Jazyk

Stiskem tlačítka DOLŮ zvolte možnosti Jazyka poté stiskem tlačítka ENTER přejdete do nastavení jazyka.

1./2. zvuková stopa: Tato funkce vám umožňuje zvolit první a druhou volbu pro jazyk zvukové stopy. Pokud není ani jeden z vybraných jazyků v programu dostupný, bude použit hlavní jazyk programu.

Titulky: Tato funkce vám umožňuje zvolit jazyk titulků. Není-li vámi zvolený jazyk v programu dostupný, bude použit hlavní jazyk programu.

Exit: K návratu do Nastavení systému použijte položku Exit.

4) Použití GMT:

Tato funkce vám umožňuje aktivovat/deaktivova použití Greenwichského Hlavního času (GMT).

Pokud znáte zónu GMT vašeho umístění, nastavte Použití GMT na ZAPNUTO a poté ručně vyberte datum a čas.

5) Časová zóna

Správného zobrazení času dosáhnete pouze zadáním správné časové zóny.

Jak EPG, tak plánovač systému potřebují správné nastavení časové zóny.

6) Plánovač systému

Stiskem tlačítka DOLŮ zvolte možnost Plánovač systému. Stiskem tlačítka ENTER se dostanete do nastavení Plánovače systému.

Díky této funkci se může přijímač automaticky zapnout a naladit přednastavený kanál na přednastavenou dobu. Naplánovat lze až 10 úkolů.

a.V tabulce Plánovač pomocí tlačítek NAHORU/DOLŮ zvolte úkol a pomocí tlačítek

DOPRAVA/DOLEVA přepínejte mezi Neaktivní a Aktivní.

b.Stiskem tlačítka ENTER zobrazíte stránku detailů.

c.Nastavte následující nastavení. Pomocí tlačítek NAHORU/DOLŮ se zvolte z položek nastavení a tlačítek DOPRAVA/DOLEVA k přepínání mezi dostupnými možnostmi. Číselné hodnoty zadávejte pomocí numerických kláves.

Režim: Úkol můžete opakovat nastavením frekvence na Jednou, Denně či Týdně. Můžete také zvolit Stop, čímž úkol deaktivujete. Čas začátku a ukončení: Zadejte čas začátku ukončení, kdy se přijímač automaticky zapne či vypne. Typ kanálu: Zvolte TV či rádio. Číslo kanálu: Zvolte číslo kanálu, který se má ve zvolený čas přehrát.

d.Po dokončení nastavení je nastavíte stiskem NASTAVENÍ či NÁVRAT.

CZ - 16

Řešení potíží

Máte-li jakékoliv dotazy, podívejte se prosím do následujícího poradce při řešení potíží.

NENÍ ZVUK ČI OBRAZ

•Ujistěte se, že je přehrávač zapnutý.

•Ujistěte se, že zásuvka je funkční.

•Ujistěte se, že zástrčka není poškozena.

•Ujistěte se, že je zástrčka pevně připojena do zásuvky.

JE VIDĚT OBRAZ, ALE NENÍ SLYŠET ZVUK

•Ujistěte se, že jsou zvukové kabely správně připojeny.

•Ujistěte se, že zvukový konektor není poničen.

•Ujistěte se, že hlasitost není ztlumena.

•Ujistěte se, že jste správně nastavili nastavení zvuku přehrávače.

•Ujistěte se, že jste zadali správný vstup AV pro vaši TV.

•Ujistěte se, že zvuk není ztlumen.

JE SLYŠET ZVUK, ALE NENÍ VIDĚT OBRAZ

•Ujistěte se, že jsou kabely pro video správně připojeny.

•Ujistěte se, že jste zadali správný vstup AV pro vaši TV.

•Ujistěte se, že konektor video není poškozen.

•Ujistěte se, že jste správně nastavili nastavení obrazu přehrávače.

NEKVALITNÍ OBRAZ ČI ZVUK

•Ujistěte se, že jste správně nastavili zvukové nastavení přehrávač.

•Ujistěte se, že disk není poškrábaný či špinavý.

•Ujistěte se, že konektor AV či výstupní terminály nejsou poškozeny.

ZOBRAZUJE „NESPRÁVNÝ DISK“

•Ujistěte se, že disk není zkroucen, poškozen či deformován.

•Ujistěte se, že disk není špinavý či poškozený.

•Ujistěte se, že formát disku není nekompatibilní s přehrávačem.

•Zkontrolujte prosím, zda se nesnažíte přehrát softwarové CD. Je-li tomu tak, restartujte prosím přehrávač.

DÁLKOVÝ OVLADAČ NEFUNGUJE

•Ujistěte se, že je zařízení zapnuto

•Ujistěte se, že baterie v ovladači jsou funkční

•Namiřte dálkový ovladač přímo na IR senzor přehrávače.

•Odstraňte jakékoliv překážky mezi dálkovým ovladačem a senzorem IR.

ZAŘÍZENÍ NEFUNGUJE

• Vypněte zařízení a opět je zapněte.

ZOBRAZUJE SE „CHYBÍ DISK“

•Ujistěte se, že jste disk vložili do podavače.

•Ujistěte se, že není naopak.

•Ujistěte se, že není narušen, zašpiněn či poškrábán.

CZ - 17

Řešení potíží

Pokud s tímto přehrávačem či jeho instalací stále máte problémy, nejdříve si prosím přečtěte příslušné sekce tohoto Návodu k použití a část Řešení potíží.

Problém	Možná příčina	Co dělat
Kontrolka stavu pohotovosti	Vedení vypojeno.	Zkontrolujte vedení.
nesvítí	Vyhořelá pojistka vedení	Zkontrolujte pojistku
	Anténa je odpojena	Zkontrolujte vedení antény
	Anténa je poškozena/	Zkontrolujte vedení antény
	Anténa je poškozena/	Zkontrolujte anténu
Není signál	nesprávně nasměrována	Zkontrolujte anténu
Není signál	nesprávně nasměrována
	Mimo dosah digitálního	Poraďte se
	signálu	s poskytovatelem
	Není zapnutý správný	Stiskněte tlačítko VCR
Není obraz ani zvuk	výstup SCART	Stiskněte tlačítko VCR
	výstup SCART
	Naladěno na kanál	Přelaďte na jiný kanál
	Naladěno na kanál
	s digitálním teletextem
	s digitálním teletextem
Obraz je blokován mozaikou	Anténa možná	Zkontrolujte anténu
nebo obraz zamrzá	není kompatibilní	Zkontrolujte anténu
nebo obraz zamrzá	není kompatibilní
Kódovaný obsah	Kanál je kódovaný	Zvolte jiný kanál
Zapomenuté heslo k zamnknutí		Přeinstalujte kanály,
kanálů		tím se zruší jejich zamknutí
	Přijímač je vypnutý	Zapojte a zapněte přijímač
	Dálkový ovladač není	Namiřte ovladač na přední
	namířen přímo na zařízení	panel
Přehrávač nereaguje na dálkový	Přední panel je zastíněn	Odstraňte překážky
ovladač	Baterie dálkového ovladače	Zkontrolujte pozici baterií
	Baterie dálkového ovladače	Zkontrolujte pozici baterií
	nejsou správně umístěny
	Baterie v ovladači	Vyměňte baterie v dálkovém
	jsou vybité	ovladači
Po přestěhování do jiného pokoje	Anténa možná prochází
Po přestěhování do jiného pokoje	rozvodním systémem, který	Zkuste přímé zapojení
nemůže přijímač nalézt digitální	snižuje digitální signál přijí-	z antény
signál	snižuje digitální signál přijí-	z antény
signál	maný zařízením.
	maný zařízením.
	Ujistěte se, že disk není zkroucen,
	poškozen či deformován.
	Ujistěte se, že disk není špinavý či poškozený.
Zobrazuje se Nesprávný disk	Ujistěte se, že formát disku není nekompatibilní
	s přehrávačem.
	Zkontrolujte prosím, zda se nesnažíte přehrát softwarové
	CD. Je-li tomu tak, restartujte prosím přehrávač.
	Ujistěte se, že jste disk vložili do podavače.
Zobrazuje se Chybí disk	Ujistěte se, že není naopak.
	Ujistěte se, že není narušen, zašpiněn či poškrábán.

CZ - 18

Specifikace

Položka	Specifikace
	Frekvenční pásmo	VHF: 174MHz až 230MHz
	Frekvenční pásmo	UHF: 471MHz až 862MHz
		UHF: 471MHz až 862MHz
Tuner	Vstupní impendance	75 Ohmů střídavě
	Úroveň vstupního signálu	- 78 ~ - 25 DBM
	Šířka pásma	7 / 8 MHz
	Demodulátor	COFDM
Demodulace	OFDM Modulace	2K, 8K FFT, SFN a MFN
Demodulace	Pakety	2K/8K
	Pakety	2K/8K
	Interval ochrany	1/4, 1/8, 1/16, 1/32
	VSTUP RF	IEC 165-2 samice
	SMYČKA RF	IEC 165-2 samec
	SCART TV	Kompozitní video (CVBS), RGB,
	SCART TV	audio L/P
Konektory		audio L/P
Konektory	SCART VCR	Kompozitní video, audio L/P
	KOAXIÁL	RCA u digitálního výstupu zvuku
	KOAXIÁL	SPDIF
		SPDIF
	VSTUP USB	Pro přehrávání souborů či update
	VSTUP USB	software
		software
Napájení	Vstup	100-240V ~ 50/60Hz
Napájení	Spotřeba	15W max.
	Spotřeba	15W max.
	Dekódovací modul	PAL, NTSC
Obrazovka	Rozlišení	720 x 576 (PAL), 720 x 480 (NTSC)
	Poměr stran	4:3 (Letterbox, Pan & Scan), 16:9
Dekódování	Video	MPEG2 Transport MP@ML
Dekódování	Audio	MPEG2 zvuková vrstva I&II
	Audio	MPEG2 zvuková vrstva I&II
Ostatní	V souladu s	ETSI EN 300 744 DVB-T
Ostatní	Režim zvuku	Pravý, levý, stereo
	Režim zvuku	Pravý, levý, stereo

* Změna technické specifikace výrobku vyhrazena výrobcem.

CZ - 19

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘE-

DEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘE-

BIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU.

V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZ-

PEČNÝM NAPĚTÍM .

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na

3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrozařízení a použitých baterií a akumulátorů

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Po ukončení životnosti odevzdejte prosím výrobek nebo baterii (pokud je přiložena) v příslušném místě zpětného odběru, kde bude provedena recyklace tohoto elektrozařízení

a baterií. V Evropské unii a v ostatních evropských zemích existují místa zpětného odběru vysloužilého elektrozařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské

zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem nebo baterií či akumulátorem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte vysloužilé elektrozařízení a baterie / akumulátory do domovního odpadu.

Informace o tom, kde je možné vysloužilé elektrozařízení zdarma odložit, získáte u vašeho prodejce, na obecním úřadě nebo na webu www.asekol.cz. Informace o tom, kde můžete zdarma odevzdat použité baterie nebo akumulátory, získáte také u vašeho prodejce, na obecním úřadě a na webu www.ecobat.cz.

Firma HP TRONIC Ústí nad Labem, spol. s r.o. je registrovaná u kolektivního systému ASEKOL s.r.o. pod číslem 01819/06-ECZ (pro recyklaci elektrozařízení) a u kolektivního systému ECOBAT s.r.o. (pro recyklaci baterií a akumulátorů).

CZ - 20

DôLEŽITé BEZPEČNOSTNé INšTRUKCIE

1)Prečítajte si návod.

2)Uchovajte návod.

3)Dbajte na varovania.

4)Postupujte podľa inštrukcií.

5)Zariadenie nepoužívajte v blízkosti vody.

6)Čistite iba suchou handričkou.

7)Nezakrývajte ventilačné otvory; inštalujte podľa inštrukcií.

8)Neinštalujte v blízkosti zdrojov tepla, ako napríklad radiátory, sporáky, termostaty a iné zariadenia (vrátane zosilňovačov).

9)Nesnažte sa prekonať bezpečnostné prvky polarizované zástrčky. Ak zástrčku nepasuje do vašej zásuvky, poraďte sa s elektrikárom o výmene zastaranej zásuvky.

10)Chráňte kábel pred pošliapaním alebo prepichnutím, obzvlášť v mieste zástrčky a miesta, kde vychádza zo zariadenia.

11)Používajte iba súčasti alebo príslušenstvo špecifikované výrobcom.

12)Počas búrok a ak nebudete zariadenie dlho dobu používať, vypojte je.

13)Všetky opravy prenechajte kvalifikovanému personálu. Servis je potrebný, keď je zariadenie akokoľvek poškodené (poškodený prívodný kábel či zástrčka), na zariadenie sa vyliala tekutina alebo do neho spadli cudzie predmety. Zariadenie bolo vystavené vlhku alebo dažďu, nefunguje správne alebo spadlo na zem.

14)Zástrčku môžete použiť pre úplné vypnutie. Zariadenie bude po znovu pripojení fungovať.

15)Ventilačné otvory by sa nemali zakrývať predmety, ako napríklad noviny, obrusy, záclony, a. t. ď.

16)Na zariadenie nepokladajte zdroje otvoreného plameňa, ako napr. sviečky.

17)Pri zbavovaní sa batérií dbajte prosím na životné prostredie.

18)Zariadenie používajte iba v miernom klímy.

19)Prístroj nesmie byť vystavený kvapkajúcej ani tečúcej vode a nesmú sa na neho klásť predmety naplnené tekutinou, napríklad vázy.

VAROVANIE: Aby ste znížili riziko požiaru alebo úrazu el. prúdom, nevystavujte zariadenie dažďu alebo vlhkosti.

VAROVANIE: Batérie nevystavujte prílišnému teplu, slnečnému svetlu, ohňu, a pod.

Tento symbol značí, že v zariadení sa nachádza vysoké napätie, keď hrozí úraz el. prúdom.

Tento symbol značí, že v brožúre dodané so zariadením sa nachádza dôležité inštrukcie.

Tento symbol označuje, že toto zariadenie obsahuje dvojitú izoláciu medzi nebezpečným napätím a súčastiam dostupným užívateľmi.

Varovanie:

Disk USB pripojte priamo do zariadenia.

Aby ste sa vyhli strate dát či rušenie pri prenose, nepoužívajte kábel.

Ak bol prístroj vystavený elektrostatickému výboju, môže dôjsť k jeho nesprávnemu fungovaniu s nutnosťou ho resetovať.

SK - 21

obsah
Zobrazenie predného a zadného panelu ...............................................................................	23
Diaľkové ovládanie .................................................................................................................	24
Pripojenie k TV .......................................................................................................................	25
Pripojenie k zosilňovaču TV pomocou dvojkanálového analógového vstupu audio ..............	26
Systém menu nastavenia - ČASŤ DVD .................................................................................	27
Prehrávanie MP3 ...................................................................................................................	30
Prehrávanie CD Kodak picture ...............................................................................................	30
Systém menu nastavenia - ČASŤ DVB ..................................................................................	31
Riešenie problémov ...............................................................................................................	37
Špecifikácie ............................................................................................................................	38

SK - 22

ZOBRAZENIE PREDNéHO A ZADNéHO PANELU

1. PREDNÝ PANEL







		2
		2	8
			8
1)	Dvierka mechaniky	6)	Tlačidlo Prehrávanie/Pauza
2)	Kontrolka stavu pohotovosti	7)	Tlačidlo Stop
3)	Senzor diaľkového ovládania	8)	Tlačidlo Zapnutie/Vypnutie
4)	Tlačidlo otvoriť/zatvoriť	9)	Otvor USB

5)Displej

2.ZADNÝ PANEL

1)	Vstup RF	5)	Výstup audio (L/R)
2)	Otvor RF	6)	Výstup SCART
3)	Výstup CVBS	7)	Vstup SCART
4)	KOAXIÁLNY výstup digitálneho audia	8)	PRÍVODNÝ KÁBEL

SK - 23

Diaľkové ovládanie

1)	VCR	23) PREVÍJANIE VPRED
2)	OTVORIŤ/ZATVORIŤ	24) NASTAVENIE
3)	PREHRÁVANIE/PAUZA	25) OK
4)	PREDCHÁDZAJÚCE	26) INFO
5)	STOP	27) TITUL/TTX
6)	NASLEDUJÚCE	28) PROGRAM
7)	ZDROJ	29) A-B
8)	K+/K-	30) OPAKOVAŤ
9)	HLASITOSŤ+/-	31) EPG
10) NÁVRAT/VÝSTUP		32) OBĽÚBENÉ
