Godiva RSD-F Installation Manual

Page 1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C

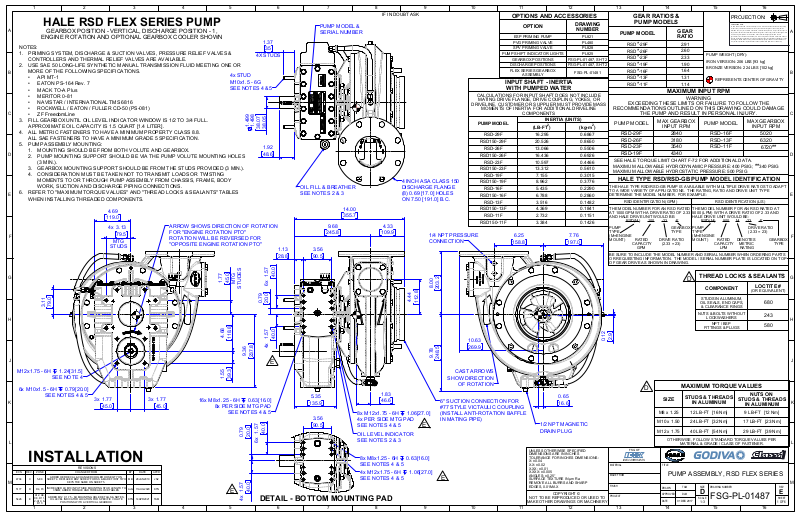

HALE RSD FLEX SERIES PUMP
GEARBOX POSITION - VERTICAL, DISCHARGE POSITION - 1,
ENGINE ROTATION AND OPTIONAL GEARBOX COOLER SHOWN
NOTES:
PRIMING SYSTEM, DISCHARGE & SUCTION VALVES, PRESSURE RELIEF VALVES &
1. CONTROLLERS AND THERMAL RELIEF VALVES ARE AVAILABLE. USE SAE 50 LONG-LIFE SYNTHETIC MANUAL TRANSMISSION FLUID MEETING ONE OR
2. MORE OF THE FOLLOWING SPECIFICATIONS.
API MT-1
•
EATON PS-164 Rev. 7
•
MACK TO-A Plus
•
MERITOR 0-81
•
NAVISTAR / INTERNATIONAL TMS 6816
•
ROCKWELL / EATON / FULLER CD-50 (PS-081)
•
ZF FreedomLine
•
1.37 35
4X STUDS
4x STUD M10x1.5 - 6G SEE NOTES 4 &5
IF IN DOUBT ASK
PUMP MODEL & SERIAL NUMBER
OPTIONS AND ACCESSORIES
OPTION
ESP PRIMING PUMP PVG PRIMING VALVE SPV PRIMING VALVE
PUMP SHIFT INDICATOR LIGHTS
GEARBOX POSITIONS DISCHARGE POSITIONS FLEX SERIES GEARBOX
ASSEMBLY
DRAWING
FSG-PL-01487, SHT 2 FSG-PL-01487, SHT 2
FSG-PL-01481
INPUT SHAFT - INERTIA
NUMBER
PL821 PL480 PL828 PL825
GEAR RATIOS &
PUMP MODELS
PUMP MODEL
RSD*-29F
*
RSD RSD RSD RSD RSD RSD
-26F
*
-23F
*
-19F
*
-16F
*
-13F
*
-11F
GEAR
RATIO
2.91
2.60
2.33
1.90
1.64
1.31
1.14
PROJECTION:
COMPLIANCE NOTE:
15 CFR 758.6 These items are controlled by the U.S. Government and authorized for export only to the country of ultimate destination for use by the ultimate consignee or end-user(s) herein identified. They may not be resold, transferred, or otherwise disposed of, to any other country or to any person other than the authorized ultimate consignee or end-user(s), either in their original form or after being incorporated into other items, without first obtaining approval from the U.S. government or as otherwise authorized by U.S. law and regulations the term 'authorized' includes exports, reexports and transfers (in-country) designated under No License Required (NLR). These drawings are trademarked and copy written intellectual property of IDEX and it subsidiaries. and may not be reproduced or replicated without the express written permission of IDEX corp.
PUMP WEIGHT (DRY):
IRON VERSION: 206 LBS [93 kg]
BRONZE VERSION: 224 LBS [102 kg]
REPRESENTS CENTER OF GRAVITY
A
B
WITH PUMPED WATER
MAXIMUM INPUT RPM
CALCULATIONS FOR INPUT SHAFT DOES NOT INCLUDE
MATING DRIVE FLANGE, DRIVE COUPLING, YOKES, OR
DRIVELINE. CUSTOMER OR SUPPLIER MUST PROVIDE MASS
MOMENTS OF INERTIA FOR ADDITIONAL DRIVELINE
COMPONENTS
EXCEEDING THESE LIMITS OR FAILURE TO FOLLOW THE
RECOMMENDATIONS OUTLINED ON THIS DRAWING COULD DAMAGE
THE PUMP AND RESULT IN PERSONAL INJURY.
WARNING
C
D
E
F
FILL GEARBOX UNTIL OIL LEVEL INDICATOR WINDOW IS 1/2 TO 3/4 FULL.
3. APPROXIMATE OIL CAPACITY IS 1.5 QUART [1.4 LITER]. ALL METRIC FASTENERS TO HAVE A MINIMUM PROPERTY CLASS 8.8.
4. ALL SAE FASTENERS TO HAVE A MINIMUM GRADE 5 SPECIFICATION. PUMP ASSEMBLY MOUNTING:
5.
MOUNTING SHOULD BE FROM BOTH VOLUTE AND GEARBOX.
1.
PUMP MOUNTING SUPPORT SHOULD BE VIA THE PUMP VOLUTE MOUNTING HOLES
2.
(3 MIN.). GEARBOX MOUNTING SUPPORT SHOULD BE FROM THE STUDS PROVIDED (3 MIN.).
3.
CONSIDERATION MUST BE TAKEN NOT TO TRANSMIT LOADS OR TWISTING
4.
MOMENTS TO OR THROUGH PUMP ASSEMBLY FROM CHASSIS, FRAME, BODY WORK, SUCTION AND DISCHARGE PIPING CONNECTIONS.
REFER TO "MAXIMUM TORQUE VALUES" AND "THREAD LOCKS & SEALANTS" TABLES
6. WHEN INSTALLING THREADED COMPONENTS.
4.69
119.0
4x
3.13
79.5
MTG
STUDS
ARROW SHOWS DIRECTION OF ROTATION FOR "ENGINE ROTATION PTO" ROTATION WILL BE REVERSED FOR "OPPOSITE ENGINE ROTATION PTO"
1.499
1.498
38.07
38.05
1.92
48.6
1.13
28.8
OIL FILL & BREATHER SEE NOTES 2 & 3
3.56
90.5
9.68
245.8
14.00
355.7
4.33
109.9
4 INCH ASA CLASS 150 DISCHARGE FLANGE (8) 0.69 [17.0] HOLES ON 7.50 [191.0] B.C.
1/4 NPT PRESSURE CONNECTION
PUMP MODEL
RSD-29F
RSD150-29F
RSD-26F
RSD150-26F
RSD-23F
RSD150-23F
RSD-19F
RSD150-19F
RSD-16F
RSD150-16F
RSD-13F
RSD150-13F
RSD-11F
RSD150-11F
6.25
158.8
INERTIA (UNITS)
2
(LB-FT
16.295 0.6867
20.526 0.8650
13.066 0.5506
16.436 0.6926
10.597 0.4466
13.312 0.5610
7.155 0.3015
8.962 0.3776
5.435 0.2290
6.788 0.2860
3.516 0.1482
4.369 0.1841
2.732 0.1151
3.384 0.1426
)
7.76
197.0
(kg-m2)
PUMP MODEL
RSD-29F RSD-26F RSD-23F RSD-19F
SEE HALE TORQUE LIMIT CHART F-72 FOR ADDITIONAL DATA.
MAXIMUM ALLOWABLE HYDRODYNAMIC PRESSURE: 400 PSIG; MAXIMUM ALLOWABLE HYDROSTATIC PRESSURE: 500 PSIG
MAX GEARBOX
INPUT RPM
2840 3180 3540 4340
PUMP MODEL
RSD-16F RSD-13F RSD-11F
MAX GEARBOX
INPUT RPM
5020 6320
6720
**
340 PSIG
**
HALE TYPE RSD/RSD-GB PUMP MODEL IDENTIFICATION
THE HALE TYPE RSD/RSD-GB PUMP IS AVAILABLE WITH MULTIPLE DRIVE RATIOS TO ADAPT TO A WIDE VARIETY OF APPLICATIONS. THE RATING, RATIO AND DRIVE UNIT TYPE DETERMINE THE MODEL NUMBER. FOR EXAMPLE:
RSD IDENTIFICATION (GPM)
THE MODEL NUMBER FOR AN RSD RATED AT 1000 GPM WITH A DRIVE RATIO OF 2.33 AND HALE DRIVE UNIT WOULD BE:
PUMP GEARBOX TYPE TYPE (M=ENGINE MOUNT) RATED DRIVE RATIO CAPACITY (2.33 = 23) GPM
BE SURE TO INCLUDE THE MODEL NUMBER AND SERIAL NUMBER WHEN ORDERING PARTS OR REQUESTING INFORMATION. THE MODEL / SERIAL NUMBER PLATE IS LOCATED ON TOP OF GEAR DRIVE AS SHOWN IN DRAWING.
RSD(M)
100
-23
-F
THE MODEL NUMBER FOR AN RSD RATED AT 5000 (LPM) WITH A DRIVE RATIO OF 2.33 AND HALE DRIVE UNIT WOULD BE:
RSD(M)
PUMP DRIVE RATIO TYPE (2.33 = 23) (M=ENGINE MOUNT) RATED DENOTES GEARBOX CAPACITY METRIC TYPE LPM RATING
RSD IDENTIFICATION (L/S)
500 M
-23
-F
D
E
F
G
1.77
45.0
MTG
STUDES
40.0
D
6x
8.00
203.2
THREAD LOCKS & SEALANTS
COMPONENT
LOCTITE #
(OR EQUIVALENT)
1.57
STUDS IN ALUMINUM,
OIL SEALS, END CAPS,
& CLEARANCE RINGS
680
3.11
79.0
0.79
20.0
4.44
112.8
NUTS & BOLTS WITHOUT
H
4.68
118.8
J J
9.36
237.8
1.57
40.0
4x
E
9.78
248.5
10.63
269.9
2.9
0.12
LOCKWASHERS
NPT / BSP
FITTINGS & PLUGS
243
580
G
H
M12x1.75 - 6H
6x M10x1.5 - 6H
K
L

INSTALLATION

ECN
4704
M
5177
5426
REV.
C
D
E
ZONE
5-E8
D4, F3
A12, A8, C8, D11,
2-A10, 6-
D13
1
1.24[31.5]
SEE NOTE 4
0.79[20.0]
SEE NOTES 4 & 5
3x
1.77
45.0
REVISIONS
CHANGED FROM
ADDED OER DECAL & CHANGED COOLER HOSE QTY ON
SHEET 4. REPLACED BRZ SCREW FOR SS & MADE FIRST TWO
INCREASED 4X M10 INPUT SIDE MOUNTING STUD LENGTH TO
35MM; ADDED TORQUE AND THREAD LOCK TABLES
ADDED M12 X 1.75 - 6H MOUNTING HOLE DETAILS & NOTES,
OIL LEVEL INDICATOR LOCATION FOR SPECIFIC VOLUTE
KEYS THE SAME ON SHEET 5.
POSITIONS WITH A VERTICAL GEARBOX
2
BY
MB
AJG
KTN
DATE
28JAN2019
11AUG2020
14APR2021
3
3x
1.77
45.0
APVD
JS2
KTN
TAM
CAST ARROWS
1.55
39.3
SHOW DIRECTION
OF ROTATION
D
1.83
46.6
16x M8x1.25 - 6H
0.63[16.0]
5.35
135.9
8x PER SIDE MTG PAD
SEE NOTES 4 & 5
1.57
40.0
0.79
20.0 6x
3.56
90.5
8x M12x1.75 - 6H 4x PER SIDE MTG PAD SEE NOTES 4 & 5
OIL LEVEL INDICATOR SEE NOTES 2 & 3
8x M8x1.25 - 6H SEE NOTES 4 & 5
4x M12x1.75 - 6H SEE NOTES 4 & 5
1.57
4x
40.0
DETAIL - BOTTOM MOUNTING PAD
6
7
8
E
4
5
6" SUCTION CONNECTION FOR
0.65
16.6
SIZE
#77 STYLE VICTAULIC COUPLING
1.06[27.0]
E
0.63[16.0]
1.06[27.0]
9
(INSTALL ANTI-ROTATION BAFFLE IN MATING PIPE)
E
10
11
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
12
FSG OF
IDEX CORPORATION
MATERIAL
MADE FROM
FINISH
PROJECT
13
M8 x 1.25
M10 x 1.50
M12 x 1.75
OTHERWISE, FOLLOW STANDARD TORQUE VALUES PER
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
DRAWN
APPROVED
DATE
14
MAXIMUM TORQUE VALUES
STUDS & THREADS
IN ALUMINUM
12 LB-FT [16 Nm]
24 LB-FT [32 Nm] 17 LB-FT [23 Nm]
40 LB-FT [54 Nm] 29 LB-FT [39 Nm]
MATERIAL & GRADE / CLASS OF FASTENER.
SIZE
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
FSG-PL-01487
1:3
15
STUDS & THREADS
NUTS ON
IN ALUMINUM
9 LB-FT [12 Nm]
K
L
M
REV
E
SHEET
1 OF 6
16
Page 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
IF IN DOUBT ASK
ENGINE ROTATION VOLUTE POSITION
PROJECTION:
A
B
C
D
E
POSITION 1 POSITION 2 POSITION 3 POSITION 4 POSITION 5 POSITION 6 POSITION 7 POSITION 8 POSITION 9
OPPOSITE ENGINE ROTATION VOLUTE POSITION
POSITION 10* POSITION 11*
POSITION 12
C
D
E
F
G
POSITION 13 POSITION 14 POSITION 15 POSITION 16 POSITION 17
C
THE CAST "ARROW" ON
PUMP HEAD TO POINT UP FOR
ALL GEARBOX POSITIONS,
EXCEPT INVERTED POSITION.
POSITION 18*
POSITION 19 POSITION 20 POSITION 21 POSITION 22 POSITION 23 POSITION 24
GEARBOX POSITIONS
D
F
THE CAST "I" ON PUMP HEAD TO POINT
UP FOR INVERTED GEARBOX POSITION.
G
SECTION C-C
H
J J
K
SCALE 1 : 6
C
SECTION D-D
SCALE 1 : 6
D
H
K
L
M
HORIZONTAL LH - 22.5°
(NOT AVAILABLE WITH ENGINE MOUNT)
HORIZONTAL LH
GEARBOX AND DISCHARGE
POSITIONS
1
2
3
4
5
(PUMP OVER INPUT)
STANDARD OIL LEVEL
INDICATOR LOCATION
6
VERTICAL
E
7
INVERTED
(INPUT OVER PUMP)
*FOR SPECIFIC VOLUTE POSITIONS, OIL LEVEL INDICATOR TO BE LOCATED HERE
8
9
10
HORIZONTAL RH
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
11
12
MATERIAL
MADE FROM
FINISH
PROJECT
13
FSG OF
IDEX CORPORATION
HORIZONTAL RH - 22.5°
(NOT AVAILABLE WITH ENGINE MOUNT)
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
SIZE
DRAWN
APPROVED
DATE
14
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
FSG-PL-01487
1:9
15
L
M
REV
E
SHEET
2 OF 6
16
Page 3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
NOTES:
LEVEL 1 REPAIR KIT PROVIDES EVERYTHING NEEDED TO CHANGE SEALS.
1. LEVEL 2 REPAIR KIT PROVIDES LEVEL 1 AND ITEMS NEEDED FOR BEARINGS.
2. LEVEL 3 REPAIR KIT PROVIDES LEVEL 1 & 2 AND ITEMS TO REPLACE GEARS.
3. IMPELLER RENEW KIT PROVIDES LEVEL 1 REPAIR KIT AND ITEMS TO REPLACE IMPELLER.
4. REFER TO TECHNICAL MANUAL (FSG-MNL-00184) AND "MAXIMUM TORQUE VALUES" AND
5. "THREAD LOCKS & SEALANTS" TABLES ON SHEET 1 WHEN INSTALLING THREADED COMPONENTS, OIL SEALS/CAPS, OR CLEARANCE RINGS.
IF IN DOUBT ASK
PROJECTION:PROJECTION:
A
B
C
D
E
RATIO
NAME
-29F
-26F
-23F
-19F
-16F
-13F
-11F
GEAR
RATIO
2.91
2.60
2.33
1.90
1.64
1.31
1.14
REPAIR KIT PART NUMBERS
LEVEL 1 REPAIR
KIT P/N
546-00068-100 546-00068-200
LEVEL 2 REPAIR
KIT P/N
LEVEL 3 REPAIR
KIT P/N
546-00068-329 546-00068-326 546-00068-323 546-00068-319 546-00068-316 546-00068-313 546-00068-311
IMPELLER RENEW KIT PART NUMBERS
DESCRIPTION
75-125 IMPELLER RENEW KIT (OER)
75-125 IMPELLER RENEW KIT (ER)
150 IMPELLER RENEW KIT (OER) - 6" VIC
PART NUMBER
516-00028-010
516-00028-000
516-00029-010
C
D
E
F
G
150 IMPELLER RENEW KIT (ER) - 6" VIC
150 IMPELLER RENEW KIT (OER) - RAMHORN
150 IMPELLER RENEW KIT (ER) - RAMHORN
516-00029-000
516-00030-010
F
516-00030-000
G
H
J J
K
H
K
L
M
REPAIR PART KITS
IDENTIFICATION
1
2
3
L
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
4
5
6
7
8
9
10
11
12
MATERIAL
MADE FROM
FINISH
PROJECT
13
FSG OF
IDEX CORPORATION
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
SIZE
DRAWN
APPROVED
DATE
14
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
1:5
FSG-PL-01487
15
16
REV
M
E
SHEET
3 OF 6
Page 4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
ITEM
NO.
1
2 3 4 5 6 7 8 9
10
PART NUMBER
018-1812-25-0 018-1812-12-0
SEE TABLE B
046-1640-00-0
SEE TABLE A 142-0390-00-0 082-0303-02-0 082-3028-00-0 217-0201-00-0 064-5070-01-0
MS35/10
DESCRIPTION
SCREW, 7/16-14 X 1.25, GR8
SCREW, 7/16-14 X 1.25, SS, BRZ PUMP
SUCTION HEAD 6IN VICT
GASKET
'K' PORT FLANGE
SEAL RING, SQUARE
ELBOW, 3/8" COMP X 3/8 MNPT
FITTING 3/8 HOSE BARB x 3/8 TUBE
1/4 NPT SQUARE HEAD STEEL PLUG
PIN-5/32X2L SST COTTER
NUT, FULL M12
QTY.
20
1 2 1 1 1 4 3 1 4
A
IF IN DOUBT ASK
FLANGE TYPE
BLANK (STANDARD)
1-1/4" NPT 2-1/2" NPT
3" NPT
TRV & TRV-L
(SEE PL729)
ALLOY OR MAGNESIUM
ANODE (SEE NOTE 7)
PROJECTION:
TABLE "A" - 'K' PORT FLANGE OPTIONS
IRON
FLANGE P/N
115-0050-00-0 018-1812-25-0 115-0350-01-0 018-1812-12-0 115-1260-00-0 018-1812-25-0 115-0070-00-0 018-1822-25-0 115-0080-00-0 018-1824-25-0
115-1260-00-0 018-1812-25-0 115-1260-01-0 018-1812-12-0
115-1260-00-0 018-1820-25-0
SCREW, 7/16-14
FLANGE P/N
BRONZE
SCREW, 7/16-14
N/A
N/A
A
B
C
D
E
11 12
13
14 15 16
17
18 19 20 21 22
MS29/8
FSG-PL-01481
101-0900-00-0 101-0900-01-0 082-0318-02-0 040-1580-00-0 296-2790-00-0
002-00017-001 002-00017-003
SEE TABLE C
040-00224-010
296-5312-03-0 SEE TABLE C SEE TABLE C
WASHER, SPR SQ M12
HALE FLEX SERIES GEARBOX
ENGINE ROTATION DECAL
OPPOSITE ENGINE ROTATION DECAL
ELBOW, 3/8 COMP X 3/8 COMP, 90 DEG
O-RING, AS568-158, NITRILE
SEAL, OIL
HEAD, PUMP, RSD-F
HEAD, PUMP, RSD-F - BRONZE
RING, REAR, WRAP AROUND, RSD-F
O-RING, AS568-224, TEFLON
MECHANICAL SEAL
IMPELLER
INDUCER
4 1
6" VIC SUCTION HEAD - IRON
1
2 1 1
1
1 1 1 1 1
A
SECTION A-A
SCALE 1 : 3
6" VIC SUCTION HEAD - BRONZE
CLEARANCE RING
IMPELLER (ER)
IMPELLER (OER)
RING, REAR, WRAP
AROUND
INDUCER (ER)
INDUCER (OER)
TABLE "B" - SUCTION HEAD & CLEARANCE RING
750 - 1250 GPM
002-5181-00-0 002-5401-00-0 002-5181-01-0 002-5401-01-0 321-5080-00-0 321-0040-00-0
TABLE "C" - IMPELLER, WRAP WEAR RING & INDUCER
750 - 1250 GPM
016-5130-00-0 016-1050-00-0 016-5120-00-0 016-1050-10-0
321-00017-000 321-00012-000
016-1080-00-0 016-1080-00-0 016-1080-10-0 016-1080-10-0
1500 GPM
C
1500 GPM
D
E
F
G
23 24 25
26
27
28
29
30
31
32 33
110-7040-00-0
SEE TABLE B 340-0490-00-0 217-0301-00-0 217-0301-01-0 082-0333-02-0 082-0513-02-0 217-0501-00-0 001-5132-00-0 001-5132-01-0
040-4490-00-0
SEE TABLE A
018-80003-999
064-0408-020
NUT, IMPELLER
CLEARANCE RING
HOSE, COOLER, RETURN, QTY. 3.5 FT
PLUG-3/8 NPT SQUARE HEAD
PLUG-3/8 NPT SQUARE HEAD - BRONZE
TEE, 3/8 COMP X 1/4 MNPT
BUSHING, HEX, 3/4 X 1/4 NPT
PLUG, PIPE 3/4 NPT SQ HD
BODY, VOLUTE, DSD/RSD
BODY, VOLUTE, DSD/RSD - BRONZE
O-RING, Ø9.975 X 0.275"
SCREW, 7/16-14
STUD, 7/16-14 x 2.63 LG.
PIN, SPRING 0.125 x 0.50 420SS
1 1 1
10
2
4
1 1 1
1
6
2
4
4
5 1
1
7 4
8 3
9 1
30
2
11
4
1
20
12
1
13
1
14
2
F
G
1
4 1
NOTES:
H
REFER TO TECHNICAL MANUAL (FSG-MNL-00184) AND
1. "MAXIMUM TORQUE VALUES" AND "THREAD LOCKS & SEALANTS" TABLES ON SHEET 1 WHEN INSTALLING
16
15
1
17
THREADED COMPONENTS, OIL SEALS, OR CLEARANCE RINGS.
3
J J
2
2
1
31
4
3 2
1
18
1
1
1
K
32
4
20
22
21
1
20
1
33
1
19
1
H
K
L
M
PARTS IDENTIFICATION
PUMP HEAD GROUP
1
2
3
4
5
30
2
29
1
1
23
24
1
25
28
26
27
1
2
1
6
1
7
8
1
L
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
9
10
11
12
MATERIAL
MADE FROM
FINISH
PROJECT
13
FSG OF
IDEX CORPORATION
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
SIZE
DRAWN
APPROVED
DATE
14
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
1:5
FSG-PL-01487
15
16
REV
M
E
SHEET
4 OF 6
Page 5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
C
018-1812-25-0 (IRON) 018-1812-12-0 (BRONZE) (12) 7/16-14 X 1.25 LG SCREW
SUCTION HEAD
750-1250 GPM
1500 GPM
14.00
355.7
IF IN DOUBT ASK
ITEM
PART NUMBER
DESCRIPTION
QTY.
PROJECTION:
A
NO.
TABLE "D"
1 2 3
4
5 6 7 8 9
10
11
12 13
037-00026-000
017-0110-00-0
017-00015-000
250-00010
077-1560-05-0
159-00059-000
SEE TABLE D
FSG-PL-01481
159-2250-00-0 077-3150-00-0
250-8307-00-0
077-1370-05-0 217-1300-00-0
SHAFT, PUMP, RSD-F
KEY
KEY, 3/8 x 3/8 x 2.07, RE
BEARING, 5308CS, ANGULAR
CONTACT, DBL ROW
RETAINING RING
SPACER, GEAR
GEAR, PUMP
HALE FLEX SERIES GEARBOX
SPACER, GEARBOX, BORG
RETAINING RING
ROLLER BEARING (SKF
RN307ECP)
RETAINING RING
ENDCAP, 80X10EC
1 2 1
RATIO
NAME
1
1 1 1 1 1 1
1
1 1
NOTES:
1.
-29F
-26F
-23F
-19F
-16F
-13F
-11F
REFER TO TECHNICAL MANUAL (FSG-MNL-00184) AND "MAXIMUM TORQUE
DRIVE GEAR PART NUMBER
GEAR
RATIO
2.91
2.60
2.33
1.90
1.64
1.31
1.14
DRIVE GEAR P/N
(GEAR TEETH)
031-2260-00-0 (67T) 031-2190-00-0 (23T) 031-2270-00-0 (65T) 031-2200-00-0 (25T) 031-2280-00-0 (63T) 031-2210-00-0 (27T) 031-2290-00-0 (59T) 031-2220-00-0 (31T) 031-2300-00-0 (56T) 031-2230-00-0 (34T) 031-2310-00-0 (51T) 031-2240-00-0 (39T) 031-2320-00-0 (48T) 031-2250-00-0 (42T)
MATING GEAR P/N
(GEAR TEETH)
B
C
VALUES" AND "THREAD LOCKS & SEALANTS" TABLES ON SHEET 1 WHEN
D
E
F
ADAPTER
CLEARANCE RING
IRON
BRONZE
002-5181-00-0 002-5401-00-0 002-5181-01-0 002-5401-01-0 321-5080-00-0 321-0040-00-0
INSTALLING THREADED COMPONENTS OR OIL SEALS/CAPS.
9 1
10
1
11
1
12
1
8 1
D
13
1
E
F
G
H
ADAPTER
CLEARANCE RING
METRIC SUCTION HEAD
750-1250 GPM
IRON
002-5580-00-0 002-5570-00-0
321-5080-00-0 321-0042-00-0
1500 GPM
13.13
333.4
7 1
6 1
5 1
G
4 1
3 1
H
2
C
2
1 1
12.50
J J
317.5
218-1215-02-0 (6) M12 X 30 SCREW
210-1200-02-0 (2) M12 NUT
MS50/30 (2) M12 X 30 STUD
K
2.50
63.5
PARTS IDENTIFICATION
PUMP SHAFT GROUP
K
L
M
178-0470-00-0 RAM'S HORN TEE
SUCTION POSITIONS
1
2
3
L
60840 O-RING
19.50
495.4
4
5
6
7
8
9
10
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
11
12
MATERIAL
MADE FROM
FINISH
PROJECT
13
FSG OF
IDEX CORPORATION
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
SIZE
DRAWN
APPROVED
DATE
14
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
1:5
FSG-PL-01487
15
16
REV
M
E
SHEET
5 OF 6
Page 6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
A
B
HALE RSD FLEX SERIES PUMP
GEARBOX POSITION - INVERTED, DISCHARGE POSITION - 1,
ENGINE ROTATION AND OPTIONAL GEARBOX COOLER SHOWN
NOTES:
REFER TO "MAXIMUM TORQUE VALUES" AND "THREAD LOCKS &
1. SEALANTS" TABLES ON SHEET 1 WHEN INSTALLING THREADED COMPONENTS.
10.17
258.3
IF IN DOUBT ASK
MAXIMUM INPUT RPM
PROJECTION:
WARNING
EXCEEDING THESE LIMITS OR FAILURE TO FOLLOW THE
RECOMMENDATIONS OUTLINED ON THIS DRAWING COULD DAMAGE
OIL FILL & BREATHER SEE NOTES 2 & 3
MAXIMUM ALLOWABLE ENGINE SPEED: 4000 RPM (DRIVE CPLNG)
MAXIMUM ALLOWABLE HYDRODYNAMIC PRESSURE: 400 PSIG; **340 PSIG MAXIMUM ALLOWABLE HYDROSTATIC PRESSURE: 500 PSIG
THE PUMP AND RESULT IN PERSONAL INJURY.
PUMP WEIGHT (DRY):
IRON VERSION: 250 LBS [113 kg]
BRONZE VERSION: 268 LBS [122 kg]
REPRESENTS CENTER OF GRAVITY
A
B
C
D
E
0.53
13.5
4 INCH ASA CLASS 150 DISCHARGE FLANGE (8) 0.69 [17.0] HOLES ON 7.50 [191.0] B.C.
C
D
E
F
G
7.57
192.3
11.14
283.1
22.5°
6.25
158.8
4.33
109.9
1/4 NPT PRESSURE
F
CONNECTION
17.75
450.9
CAST ARROWS
SHOW DIRECTION
OF ROTATION
G
H
3.13
79.5
8.00
203.2
8x M12x1.75 - 6H
J J
E
4x PER SIDE MTG PAD
16x M8x1.25 - 6H
8x PER SIDE MTG PAD
1.06[27.0]
SEE NOTE 4
0.63[16.0]
SEE NOTE 4
6" SUCTION CONNECTION FOR #77 STYLE VICTAULIC COUPLING (INSTALL ANTI-ROTATION BAFFLE IN MATING PIPE)
9.13
231.8
7.89
200.5
15.0°
OIL LEVEL INDICATOR
K
1.55
39.4
OPTIONAL GEARBOX COOLER
7.57
192.3
SEE NOTES 2 & 3
H
K
L
M
ENGINE MOUNT (M)
INSTALLATION
1
2
3
PUMP MODEL &
DRAIN PLUG
SERIAL NUMBER
1.56
39.6
SAE #11.5
SAE#3 HOUSING
15.46
392.6
FLYWHEEL
2.12
54.0
SAE #10
SAE#4 HOUSING
15.66
397.7
FLYWHEEL
4
5
6
7
UNLESS OTHERWISE SPECIFIED DIMENSIONS ARE IN INCHES
8
9
10
TOLERANCE FOR INCHES DIMENSIONS: X: ±0.04 X.X: ±0.02 X.XX: ±0.01 X.XXX: ±0.005 ANGLES: ±0.25° SURFACE TEXTURE IN μm Ra REMOVE ALL BURRS AND SHARP EDGES, 0.01MAX
COPYRIGHT ©
NOT TO BE REPRODUCED OR USED TO
MAKE OTHER DRAWINGS OR MACHINERY
11
12
0.53
13.5
MATERIAL
MADE FROM
FINISH
PROJECT
13
FSG OF
IDEX CORPORATION
TITLE
PUMP ASSEMBLY, RSD FLEX SERIES
SIZE
DRAWN
APPROVED
DATE
14
TAM
DLM
SCALE
01DEC2017
DRAWING NUMBER
D
1:3
FSG-PL-01487
15
16
L
M
REV
E
SHEET
6 OF 6
Loading...
