Godin CHATELAINE PRO 960, CHATELAINE DECOR, CHATELAINE PRO 1000, PETITE CHATELAINE 600, CHATELAINE 110 User Manual

depuis 1840

chaque jour un peu plus…

…

LE CHAUFFAGE
ET LA CUISSON

LE CHAUFFAGE CENTRAL

CUISINIÈRES BOIS

Gamme Arpège – réf. 240151

Gamme Châtelaine – réf. 6150

Circulaire N°4308 – 08

Documentation à l’adresse de

l’usager et de l’installateur

Schéma 1 : Dimensions de la réf. 240151

Schéma 2 : Dimensions de la réf. 6150

Ces appareils ont été testés selon les critères de la norme Européenne NF EN 12815 et sont conformes à l’annexe ZA de l’EN 12815/A1.

CARACTÉRISTIQUES TECHNIQUES

Diamètre de buse
Départ des fumées sur le dessus ou à l’arrière
Combustibles recommandés
Combustibles interdits
Dimension du four (H x P x L)
Présentation extérieure
Construction intérieure
Réglage de l’allure
Poids
Puissance
Durée de fonctionnement à allure normale*
Durée de fonctionnement à allure ralentie*
Débit massique des fumées
Rendement de l’appareil
Taux de CO dans les fumées à 13% de 02
Taux de CO2 dans les fumées
Consommation à allure normale
Température moyenne des fumées
Distance minimale aux matériaux combustibles adjacents

APPAREIL INTERMITTENT

* avec un chargement de 2,5 kg de bois à 12 % d’humidité et d’un pouvoir calorifique de 15,7 MJ/kg.

Bois en bûches (longueur maxi de 33 cm)
Tous les autres
30 cm x 30 cm x 40 cm
Acier émaillé vitrifié
Fonte et acier
Manuel
130 Kg
8 kW
1 heure
2 heures 10 minutes
9,45 g/s
76,9 %
0,2 %
4,75 %
2,5 Kg/h
239 °C
35 cm / arrière
60 cm / côtés latéraux
150 cm / avant

139 mm

Tableau 1 : Caractéristiques techniques

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

• Toujours respecter les règles en vigueur dans le pays où l’appareil est installé. En France, le système d’évacuation des produits
de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006.

• S’assurer tout d’abord de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en
assurant l’alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez rencontrer à l’utilisation sont liés à une défaillance du conduit de cheminée. Nous ne
saurions trop insister sur ce point…
Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil dont les besoins en air pouvaient être très
différents…

• Une bonne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement.

• Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le

dimensionnement du conduit de fumée suivant la norme EN 13384.1 autorise cette dimension. Dès que cela est possible, nous
conseillons l’utilisation d’un conduit ayant un diamètre intérieur de 180 mm.

• Toute diminution de cette section, même en sortie ne doit être tolérée, sous peine de réduire le débit de fumée, ce qui entraînerait
des refoulements dans la pièce au moment de l’ouverture de la porte.

• La cheminée doit avoir son origine dans la pièce où est installé l’appareil.

• Les clapets de tirage sont interdits.

• Le conduit doit être parfaitement étanche.

• Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c’est-à-dire résistant au feu de

cheminée). Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la tempéra ture déclarée pour
l’appareil, quel que soit le mode raccordement.

• Sa hauteur ne doit pas être inférieure à 5 mètres et il doit déboucher convenablement à l’air libre à 0,40 m au moins au-dessus du
faîtage ou de tout autre obstacle situé à moins de 8 mètres du conduit.

• Les dévoiements éventuels doivent être très couverts.

• Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne

doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionnement médiocre.

Si la dépression est trop importante, prévoir la pose d’un modérateur de tirage. Si la dépression est insuffisante, respecter les
caractéristiques du conduit prescrites dans ce paragraphe.

• Si la section du conduit est surdimensionnée, le volume à réchauffer est trop grand et le tirage ne s’établit pas normalement. Dans
ce cas, il y lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conformes au DTU 24.1.Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que
seul un professionnel est apte à définir.

• Supprimer les poteries qui ne présentent pas une section de sortie d’au moins 2,5 dm2.

• Il est recommandé qu’une trappe de ramonage bien étanche soit placée 50 cm environ au dessous de l’axe du tuyau de fumée.

• Avant d’envisager le raccordement, il convient de s’assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un

ramonage.

• Les appareils doivent être installés conformément aux spécifications des D.T.U en vigueur, l’installation par un professionnel
qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées.

• Les extracteurs utilisés dans la même pièce ou dans le même espace que l’appareil peuvent perturber dangereusement le
fonctionnement de celui-ci.

• Le fonctionnement simultané d’autres appareils dans le même espace que l’appareil peut générer des perturbations de tirage.

• Ne jamais obstruer les entrées d’air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement

réalisées, en effet l’appareil utilise de l’air qu’il prélève dans la pièce et il convient d’assurer son alimentation par un apport
extérieur suffisant.

• Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple.

• La buse est montée en usine, fixée à l’arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit

par l’intermédiaire d’un tuyau horizontal. Vous pouvez également raccorder par le dessus et dans ce cas, permuter la buse et le
tampon.

IMPORTANT :

• Bien vérifier que le sol a une capacité portante suffisante. Si nécessaire placer une plaque de répartition de charge, ou prendre
toute mesure adéquate nécessaire.

• Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l’aide d’une plaque
incombustible dépassant la face de l’appareil d’au moins 40 cm.

• Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la corrosion est remarquable. Leur longueur
devra être aussi courte que possible afin que la chaleur que conservent les fumées soit, comme il se doit, utilisée pour établir le
tirage.

• Le mur arrière ne doit pas comporter d’éléments combustibles. Dans le cas contraire, il convient de le protéger efficacement
(utilisation de matériaux classés Mo ou A2-s1,do). Une distance de sécurité aux matériaux combustibles arrière de 35 cm au
moins doit être respectée.

• Les murs situés à gauche ou à droite de l’appareil doivent être écartés de l’appareil de 60 cm au moins, s’ils sont constitués de
matériaux combustibles.

• Dans le cas d’une cuisinière, le plafond doit être situé au moins à 80 cm du dessus de l’appareil.

• L’appareil rayonne naturellement et nous vous conseillons d’éloigner tout matériau combustible (chaises en bois, canapés,…) se

trouvant face à l’avant de l’appareil au minimum de 150 cm.

RACCORDEMENT AU CONDUIT DE CHEMINÉE

Il convient de raccorder l’appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de
raccordement et du conduit de cheminée de tout matériau combustible (A) doivent être conformes aux exigences de cette norme. Elles
dépendent notamment du type de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se située
dans l’épaisseur du plancher (prévoir le déport B).

Schéma 3 : Exemple d’un raccordement au conduit de cheminée

INSTRUCTIONS DESTINÉES A L’UTILISATEUR

• Avant d’utiliser l’appareil, lire la notice et les recommandations avec attention.

• L’appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l’installation.

• L’installation par un professionnel est vivement recommandée.

• Ne jamais obstruer les entrées d’air prévues.

• L’appareil doit être raccordé à un conduit de cheminée ne desservant pas d’autres appareils. Il est inadapté pour le

fonctionnement sur conduit multiple.

• Ne jamais apporter de modification non autorisée sur l’appareil.

• L’appareil n’est pas prévu pour fonctionner porte ouverte.

• Toutes les surfaces de l’appareil sont des surfaces actives (chaudes), il est impératif de prendre toutes précautions pour éviter les

brûlures.

• Prendre toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l’écart pour éviter les accidents.

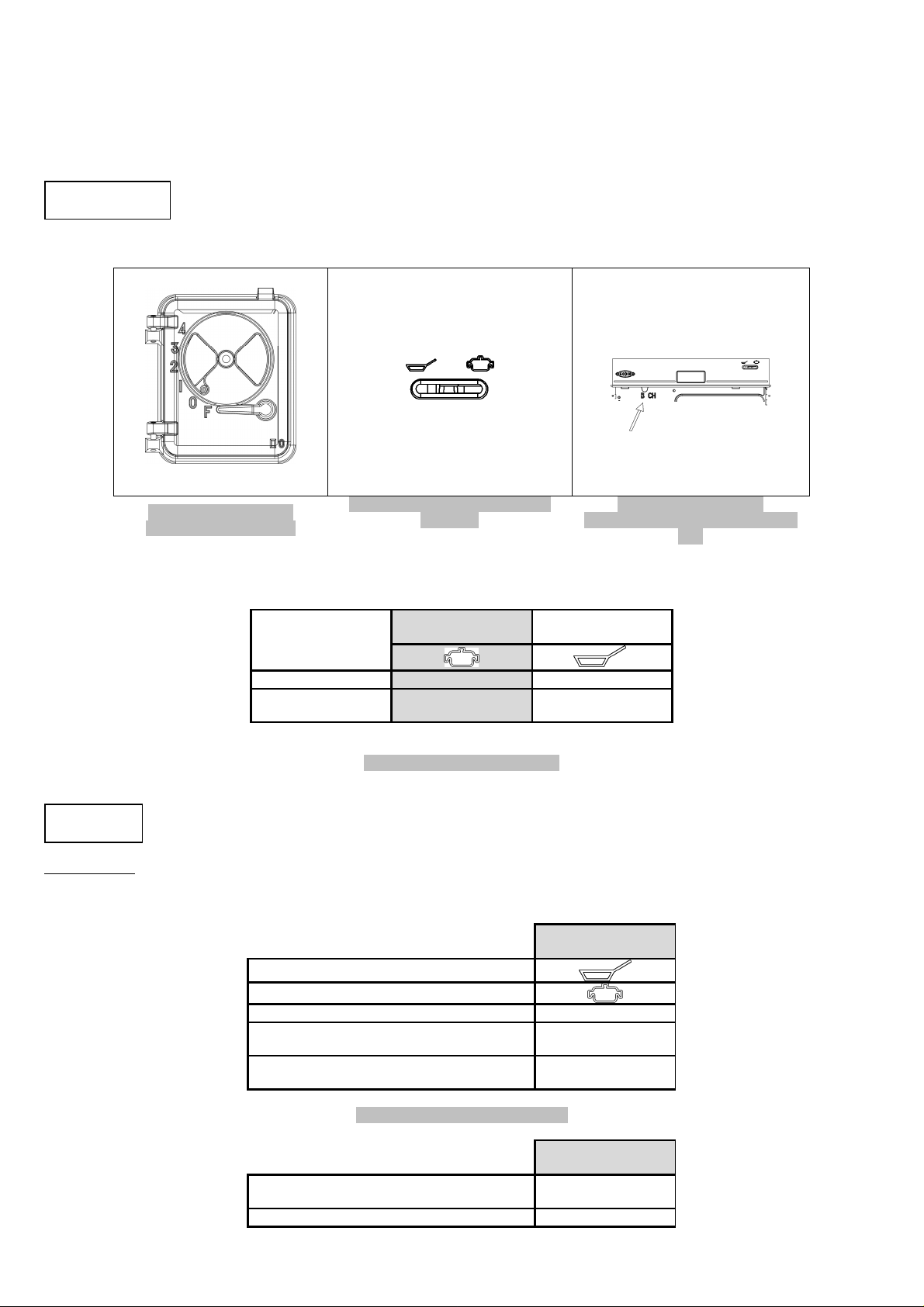

• S’assurer du bon fonctionnement du registre des fumées (tirage direct ou par circulation) en manoeuvrant le levier de commande

situé en façade.

DOSSERET et BARRES CONTOURNANTES

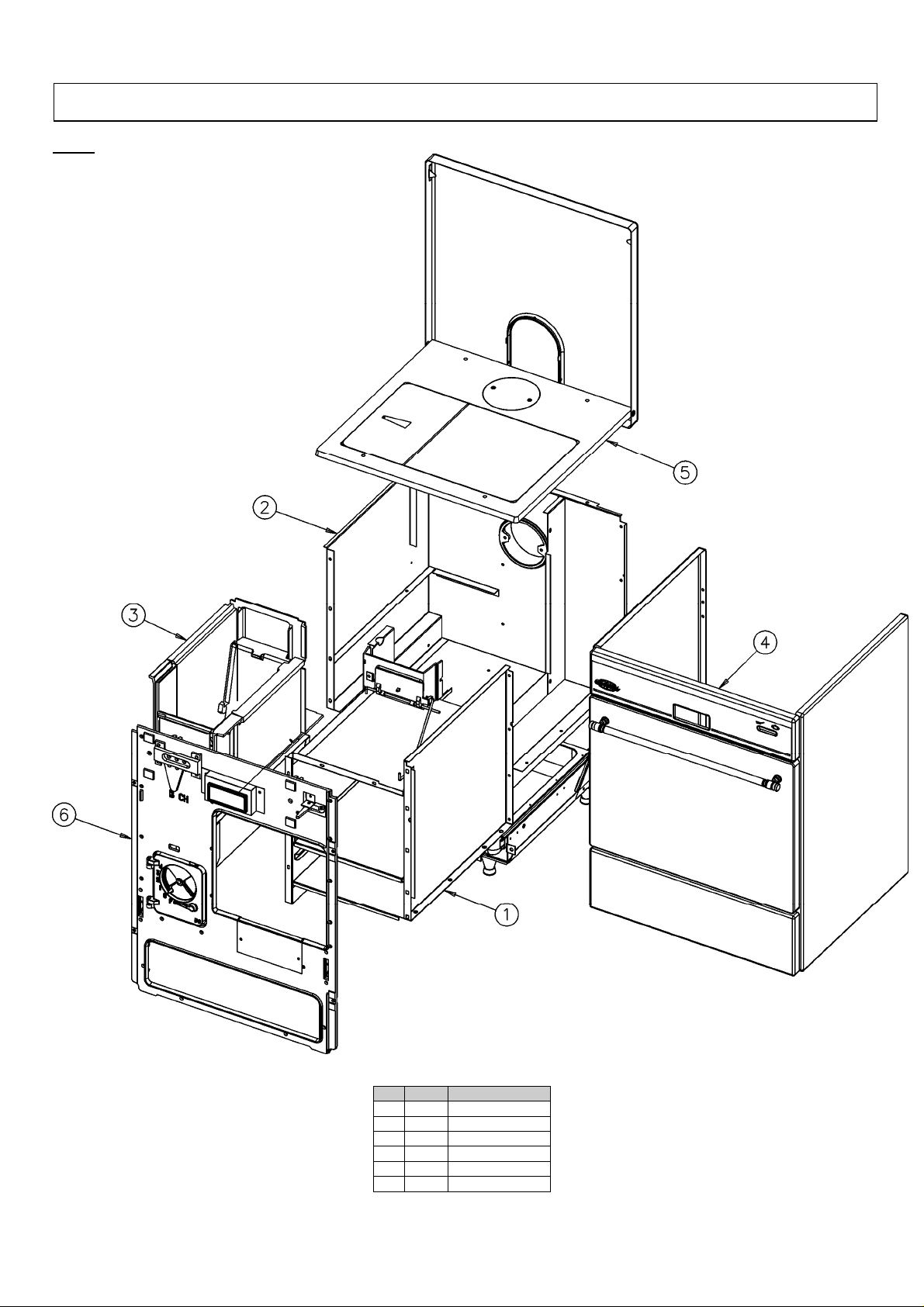

Réf. 240151

Dans le cas d’un montage « buse dessus », le dosseret est utilisé comme couvercle et se pose sur le dessus de la cuisinière. Il faut
alors ôter la partie arrière centrale du dosseret en enlevant les trois vis de fixation (la suppression de cette partie permet le passage du
buseleau). Monter le dosseret sur le dessus en fonte par deux vis qui formeront un tourillon.

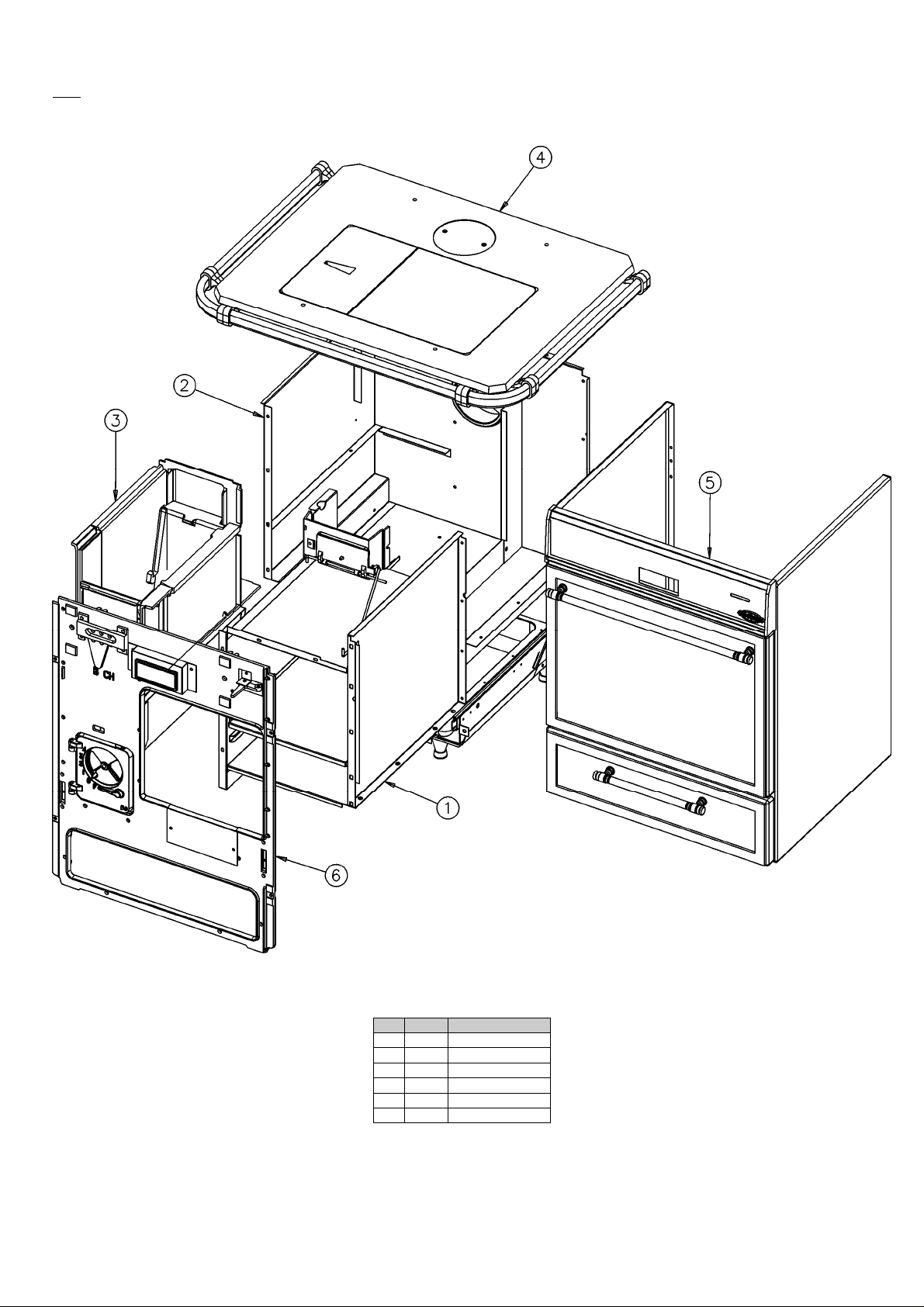

Réf. 6150

Monter les barres contournantes sur les supports.

CONDUITE DE L’APPAREIL

• Toujours suivre les instructions.

• Lors des premiers allumages, n’effectuer que des chargements limités pour vérifier la

bonne marche de l’ensemble. Augmenter graduellement les charges de combustible et
ce, sur plusieurs jours.

• Ne pas utiliser l’appareil comme un incinérateur.

• N’utiliser que le combustible recommandé.

Après une longue période d’arrêt, s’assurer que le conduit n’est pas obstrué, ainsi que le

tuyau de raccordement et les passages des fumées dans l’appareil.

Schéma 4 : Tampon de chargement dessus
