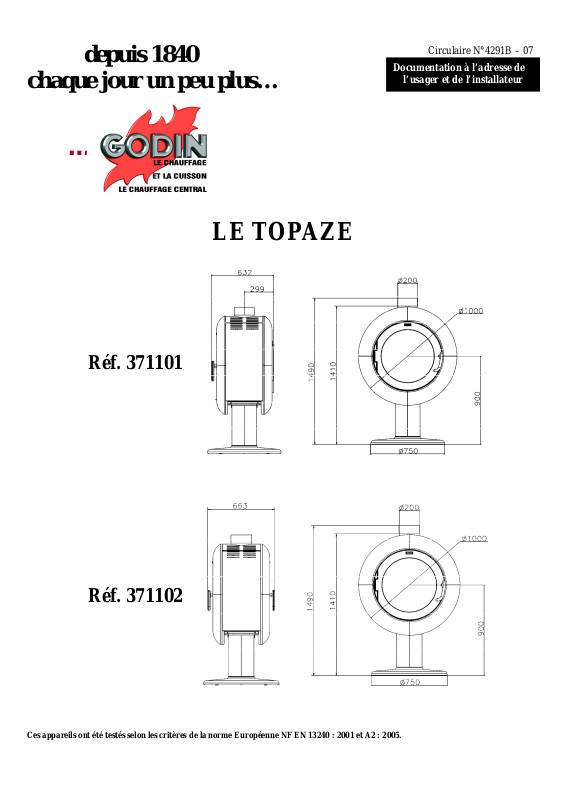

GODIN 371101, 371102 User Manual [fr]

depuis 1840

chaque jour un peu plus…

…

LE CHAUFFAGE
ET LA CUISSON

LE CHAUFFAGE CENTRAL

LE TOPAZE

Circulaire N°4291B – 07

Documentation à l’adresse de

l’usager et de l’installateur

Réf. 371101

Réf. 371102

Ces appareils ont été testés selon les critères de la norme Européenne NF EN 13240 : 2001 et A2 : 2005.

CARACTÉRISTIQUES TECHNIQUES

Encombrement (L x h x P). 100 cm x 149 cm x 63,2 cm 100 cm x 149 cm x 66,3 cm
Diamètre de buse 200 mm 200 mm
Départ des fumées sur le dessus
Combustible recommandé Bois en bûches Bois en bûches
Chargement en façade, admettant des bûches jusque 40 cm 40 cm
Grandes vitres à vision panoramique (résistant jusqu’à 750 °C)
Réglage de l’allure Manuel Manuel
Poids 260 kg 224 kg
Puissance 10,6 kW 10,6 kW
Volume chauffé corrigé 200 à 450 m3 200 à 450 m3
Durée de fonctionnement à allure normale 47 min* 1 heure**
Durée de fonctionnement à allure ralentie 3 heures 24 min* 2 heures 45 min**
Débit massique des fumées 14,30 g/s 10,78 g/s
Rendement de l’appareil 71,6 % 67.8 %
Taux de CO dans les fumées à 13% de 02 0,14 % 0,54 %
Taux de CO2 dans les fumées 9,7 % 10,1 %
Consommation à allure normale 5 Kg/h 3,7 Kg/h
Température moyenne des fumées 350 °C 383 °C
Distance minimale aux matériaux combustibles adjacents 50 cm / arrière de l’appareil

45 cm/ côtés latéraux de l’appareil
150 cm / avant de l’appareil

APPAREIL INTERMITTENT
* avec un chargement de 3,9 kg de bois à 16 % d’humidité et d’un pouvoir calorifique de 14,485 MJ/kg.
** avec un chargement de 3,7 kg de bois à 15 % d’humidité et d’un pouvoir calorifique de 15,4 MJ/kg.

371101 371102

150 cm / arrière
35 cm / côtés latéraux de l’appareil
150 cm / avant de l’appareil

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

• Toujours respecter les règles en vigueur dans le pays où l’app areil est installé. En France, le système d’évacuation des pr oduits

de combustion doit être réalisé en conformité avec le DTU 24.1 de Février 2006.

• S’assurer tout d’abord de la bonne qualité du conduit de cheminée. Son rôle est primordial. Il va conditionner le résultat final en

assurant l’alimentation du foyer en air primaire et extraire les gaz de combustion.

La plupart des désagréments que vous pourriez renco ntrer à l’utilisation sont liés à u ne défaillance du conduit de che minée. Nous ne
saurions trop insister sur ce point…
Il ne faut pas se contenter de se référer aux résultats obtenus avec un précédent appareil d ont les besoins en air pouvaient être très
différents…

• Une bon ne cheminée doit être construite en matériau peu conducteur de la chaleur et ne pas se refroidir facilement.

• Le diamètre minimal du conduit pour le fonctionnement en porte fermée peut être de 150 mm sous réserve que le

dimensionnement du conduit de fumée suivant l a norme EN 13384.1 autorise cette dimension. Dès que c ela est possible, nous
conseillons l’utilisation d’un conduit ayant un diamètre intérieur de 180 mm.

• Toute diminution de cette section, même en sortie ne doit être tolérée, sous peine d e réduire le débit de fumée, ce qui entraînerait

des refoulements dans la pièce au moment de l’ouverture de la porte.

• La chem inée doit avoir son origine dans la pièce où est installé l’appareil.

• Les clapets de tirage sont interdits.

• Le conduit doit être parfaitement étanche.

• Le conduit de raccordement et le conduit de fumée ou tubage utilisés doivent être désignés G, c’est-à-dire résistant au feu de

cheminée). Les appareils doivent être raccordés à des conduits désignés de 50°C de plus que la température déclarée pour
l’appareil, quel que soit le mode raccordement.

• Sa hauteur ne doit p as être inférieur e à 5 mè tres et il doit débouch er convena blement à l’air libre à 0,40 m au moi ns au- dessus du

faîtage ou de tout autre obstacle situé à moins de 8 mètres du conduit.

• Les dév oiements éventuels doivent être très couverts.

• Le tirage doit être compris entre 12 et 15 pascals en allure normale et doit chuter à 5 pascals environ au ralenti. En aucun cas il ne

doit descendre en dessous de 12 pascals en allure normale sous peine de fonctionn ement médiocre.

Si la dépression est trop importante, prévoir la pose d’un modérateur de tirage. Si la dépression est insuffisante, respecter les
caractéristiques du conduit prescrites dans ce paragraphe.

• Si la section du conduit est surdimensio nnée, le volume à réc hauffer est trop grand et le tirage ne s’ét abl it pas normalement. Dans

ce cas, il y lieu de prévoir le tubage du conduit avec un produit agréé bois/charbon.

Tout tubage doit être conformes au DTU 24.1.Son dimensionnement répond à des règles de calcul précises (norme EN 13384.1) que
seul un professionnel est apte à définir.

• Suppr imer les poteries qui ne présentent pas une section de sortie d’au moins 2,5 dm

• Il est recommandé qu’une trappe de ramonage bien étanche soit placée 50 cm environ au dessous de l’axe du tu yau de fumée.

2

.

• Avant d’envisager le raccordement, il convient de s’assurer de la parfaite propreté du conduit. Si nécessaire, effectuer un

ramonage.

• Les appareils doivent être installés conformément aux spécifications des D.T.U en vigueur, l’installation par un professionnel

qualifié est recommandée. Toutes les réglementations nationales et locales doivent être respectées.

• Les extracteurs utilisés dans la même pièce ou dans le même espace que l’appareil peuvent perturber dangereusement le

fonctionnement de celui-ci.

• Le fonctionnement simultané d’autres appareils dans le même espace que l’appareil peut générer des perturbations d e tirage.

• Ne jamais obstruer les entrées d’air prévues dans la pièce. Les placer de telle façon que leurs obstructions soient difficilement

réalisées, en effet l’appareil utilise de l’air qu’il prélève dans la pièce et il convient d’assurer son alimentation par un apport
extérieur suffisant.

• Ces appareils ne sont pas prévus pour être raccordés à un conduit multiple.

• La buse est montée en usine, fixée à l’arrière (si raccordement arrière possible). Vous pouvez raccorder directement au conduit

par l’intermédiaire d’un tuyau horizontal. Vous p ouvez également raccorder par le dessus et dans ce cas, permuter la buse et le
tampon.

IMPORTANT :

• Bien vérifier que le sol a une capacité portante suffisante. Si n écessaire placer une plaque de répartition de ch arge, ou prendre

toute mesure adéquate nécessaire.

• Si le sol est constitué de matériaux combustibles, il convient de le protéger convenablement à l’aide d’une plaque

incombustible dépassant la face de l’appareil d’au moins 40 cm.

• Utiliser des tuyaux du diamètre prévu de préférence émaillés, car leur résistance à la c orrosion est remarquable. Leur longueur

devra être aussi courte que possible afin que la chaleur que conservent l es fumées soit, comme il se doit, utilisée pour établir le
tirage.

• Le mu r arrière ne doit pas co mporter d’éléments combu stibles. Dans le cas contraire, il convie nt de le protéger efficacement

(utilisation de matériaux classés Mo ou A2-s1,do). Une distance de sécurité aux matériaux combustibles arrière de 50 cm au
moins doit être respectée dans le cas du Topaze Simple Face réf 371101. Le Topaze Double Face réf. 37110 2 doit être éloigné du
mur arrière d’une distance d’au moins 150 cm.

• Les murs situés à gauche ou à droite de l’appareil doivent être écartés de l’appareil de 45 cm au moins, s’ils sont co nstitués de

matériaux combustibles.

• Dans le cas d’un poêle traditionnel, le plafond doit être situé au moins à 80 cm du dessus de l’appareil.

• L’appareil rayonne naturellement et nous vous conseillons d’él oigner tout matériau combustibl e (chaises en bois, canapés,…) se

trouvant face à l’avant de l’appareil au minimum de 150 cm.

RACCORDEMENT AU CONDUIT DE CHEMINÉE

Il convient de raccorder l’appareil en accord avec le DTU 24.1. Les distances de sécurité entre les parois extérieures du conduit de raccordement et
du conduit de cheminée de tout matériau combustible (A) doivent être conformes aux exigences de cette norme. Elles dépendent notamment du type
de conduit, de sa résistance thermique, de sa classe de température. Aucune jonction ne doit se située dans l’épaisseur du plancher (prévoir le déport
B).

Exemple d’un raccordement au conduit de cheminée

METHODOLOGIE DE MONTAGE DU TOPAZE

Le montage de l’appareil se fait en deux étapes. La première consiste à démonter une partie de la base livrée. La deuxième étape consiste à
insérer dans la base le foyer livré et de remonter l’ensemble. Il est indispensable que ces étapes soient effectuées par au moins deux
personnes de bonne condition physique. En effet, cet appareil est constitué de pièces en fonte qui peuvent être lourdes et encombrantes.

ETAPE 1

ETAPE 2

Enlever les deux côtés :

- Desserrer les 2 vis du haut et enlever celles du bas pour pouvoir
ôter le côté droit

- Faire de même pour le côté gauche

Enlever les deux façades :

- Enlever les quatre écrous de chaque façade pour pouvoir ôter les deux façades

ETAPE 3

ETAPE 4

Enlever le dessus :

- Desserrer les quatre vis pour pouvoir ôter le dessus

Enlever le demi-berceau :

- Enlever les vis maintenant le berceau,
trois à gauche et trois à droite

ETAPE 5

ETAPE 6

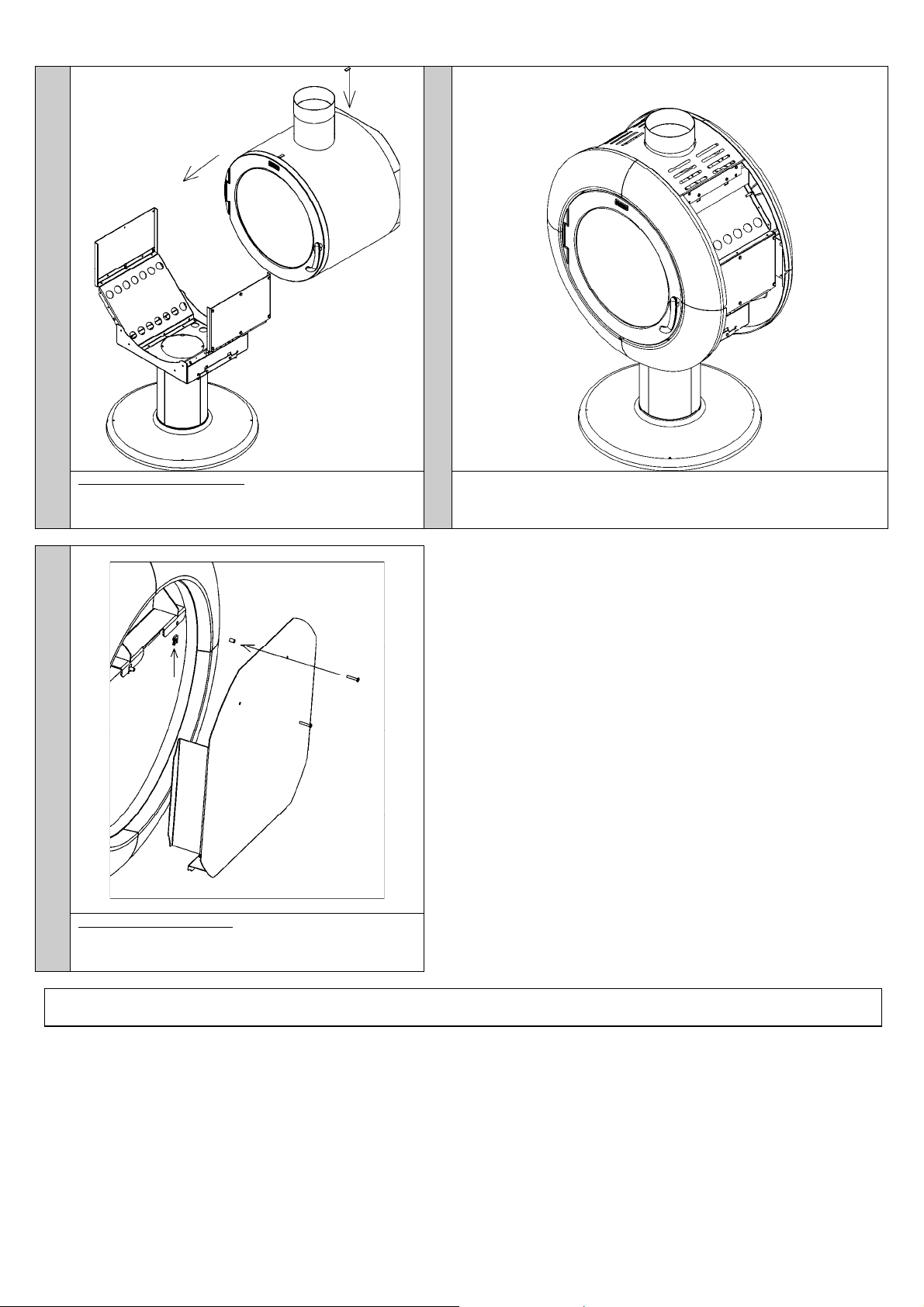

Positionner le foyer sur le socle :

- Décaisser le foyer

- Mettre les deux cales de rattrapage de jeu sur le dessus avant et
arrière du foyer

- Remonter le demi-berceau, le dessus, les façades sans serrer les vis complètement

- Ajuster le foyer sur la façade et le trou de buse

- Brider le tout

- Monter les côtés extérieurs

ETAPE 7

Montage de la plaque arrière :

- Insérer la plaque et les vis de fixation comme montré ci-dessus
sur le topaze réf. 371101. Cette pièce ne doit pas être montéesur la
version double face réf. 371102.

INSTRUCTIONS DESTINÉES A L’UTILISATEUR

• Avant d’utiliser l’appareil, lire la notice et les recommandations avec attention.

• L’appareil doit être installé dans le respect des réglementations nationales en vigueur dans le pays où est réalisée l’installation.

• L’installation par un professionnel est vivement recommandée.

• Ne jam ais obstruer les entrées d’air prévues.

• L’appareil doit être raccordé à un conduit de cheminée ne desservant pas d’autres appareils. Il est inadapté pour le

fonctionnement sur conduit multiple.

• Ne jam ais apporter de modification non autorisée sur l’appareil.

• L’appareil n’est pas prévu pour fonctionner porte ouverte.

• Toutes les surfaces de l’appa reil sont des su rfaces actives (chaudes), il est impér atif de prendre toutes précautions pour éviter les

brûlures.

• Prendr e toutes précautions pour tenir les enfants et les personnes âgées suffisamment à l’écart pour éviter les accidents.

ALLUMAGE - RÉGLAGE

• Ouvrir la porte.

• Introduire les matériaux usuels d’allumage, allumer (position max.) et faire un chargement modéré en laissant l’entrée d’air

complètement ouverte.

• Pour aider à l’allumage, il est possible de laisser la porte entrebâillée quelques minutes, et ce, sous une surveillance constante.

• Quand le feu est bien pris, charger la quantité d ésirée et régler la combustion à l’ai de du registre d’air ou du thermostat situé en

règle général à l’arrière et à droite de l’appareil si celui-ci en est pourvu.

REMARQUE :

• Pendant le fonctionnement, éloigner de l’appareil toute matière pouvant être altérée par la chaleur : mobilier, papier, vêtements.

ATTENTION :

• En fonctionnement en allure normale, la poigné e ne doit pas être manœuvrée à la mai n. Utiliser le gant pour effectuer l’opération.

De plus, la chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées,
sauf lors de l’allumage, dur rechargement ou de l’enlèvement des résidus.

• Pendant le fon c tionnement tenir la porte toujours fermée.

• Le char gement s’effectue par la porte avant ou par la porte latérale si l’appareil en est équipé.

• Pour l’allure normale, utiliser 4ou 5 bûches.

Pour l’allure au ralenti, laisser le feu jusqu’à ce que le lit de braises soit bien tombé, ch arger ensuite 1 ou 2 grosses bûches puis ré gler
le registre d’air ou le thermostat au minimum si l’appareil en est pourvu.

NOTA : La durée du ralenti va dépendre du bois utilisé et du tirage. Ne pas charger plus de 25 cm de hauteur de com bustible.

CONDUITE DE L’APPAREIL

• Toujours suivre les instructions.

• Lors des premiers allumages, n’effectuer que des chargements limités pour vérifier la bonne marche de l’ensemble. Augment er

graduellement les charges de bois et ce, sur plusieurs jours.

• Ne pas utiliser l’appareil comme un incinérateur.

• N’utiliser que le combustible recommandé.

• Ne pas faire fonctionner si la vitre est cassée ou fêlée. Faire procéder à son remplacement avant toute réutilisation. Nous vo us

recommandons de contacter votre revendeur pour le remplacement de la vitre contre fact uration. Nous insistons sur la nécessité
de remplacer en même temps, les joints de porte et de vitre et surtout de ne pas la serrer trop fort au remontage afin de perm ettre
sa dilatation.

• Après une longue période d’arrêt, s’assurer que le conduit n’es t pas obstrué, ainsi que le tuyau de raccordement et les passages

des fumées dans l’appareil.

Chargement : RECOMMANDATION TRÈS IMPORTANTE

Pour effectuer un chargement, il convient que le feu soit suffisamment bas. Ne pas ouvrir la porte si des flammes hautes sont visibles,
car lors de l’ouverture de la porte elles risqueraient d’être appelées.
Toujours ouvrir la porte très doucement pour laisser le tirage s’établir et éviter ainsi le refoulement de fumée.

IMPORTANCE DU COMBUSTIBLE

Cet appareil doit vous donner entière satisfaction. Cependant il ne faut pas ou blier qu’un appareil quel qu’il soit ne peut que libérer
l’énergie contenue dans le combustible qu’il brûle.

S’il vous semble que votre appareil chauffe mal, on peut affirmer que :

• Soit la quantité de combustible brûlé est trop faible.

• Soit le combustible brûlé n’a pas suffisamment d’énergie disponible.

Ne brûler que du bois sec ayant au moins 2 ans d’abatage (36 mois seraient meilleurs encore). Nous vous conseillons fortement
l’utilisation de bois labellisé NF bois de chauffage.
En principe, tous les bois ont le même pouvoir c alorifique pour le mêm e poids. Le bois dur s era intéressant parce qu’il est p lus dense
et souvent moins humide.
L’humidité contenue dans le bois varie de 15% pour du bois sec à 50% pour du bois humide. Penser qu’il faudr a beaucoup d’énergi e
pour vaporiser cette eau.
L’énergie disponible pour le chauffage sera de 4,16 Wh par Kilo de bois sec. Elle ne serai t plus que de 1,73 Wh pour du bois à 50%
d’humidité.

L’utilisation du bois humide entraînerait, de plus, des condensations dans la cheminée, ce qui l’encrasser ait rapidement et risquerait, à
terme, de produire des feux de cheminée.

DÉCENDRAGE

• Vider le cendrier au moins tous les 2 à 3 jours suivant l’utilisation. Cette opération doit se faire avec une précaution, en prenant

bien soin d’utiliser le gant pour transporter le cendrier et la clé à crochet pour manœuvrer le tiroir.

• Ne jamais laisser les cendres s’amonceler dans le cendrier jusqu’au contact de la grille. Celle-ci ne serait plus refroidie et se

détériorerait rapidement.

RAMONAGE

• Faire ramoner votre cheminée par un professionnel par un mo yen mécanique au moins deux fois par an, dont un pendant la

saison de chauffe. Un certificat doit vous être remis par l’entrepreneur. Il est également possible d’entretenir les conduits avec un
produit adapté. Toutefois, cela n’exclut en rien le ramonage mécanique obligatoire.

• Vérifier l’appareil et assurez-vous que les joints de porte sont en bon état, les remplacer si nécessaire.

• Nettoyer complètement l’intérieur de l’appareil sans oublier les carneaux de passage des fumées.

• Nettoyer le hublot avec le GODIN NET spécial vitre (réf. 0009).

• En cas de feu de cheminée fermer le registre d’air et appeler les pompiers.

ENTRETIEN

Faire vérifier l’appareil par une personne compétente au moins une fois par an.

• LORS DES PREMIERS ALLUMAGES IL EST NÉCESSAIRE DE FAIRE FONCTIONNER L’APPAREIL À ALLURE MODÉRÉE,

AFIN DE PERMETTRE AUX PIÈCES DE SE DILATER NORMALEMENT.

• LES POIGNÉES SONT CHAUDES PENDANT LE FONCTIONNEMENT. UTILISER LE GANT (si fourni).

• LE GANT NE DOIT ÊTRE UTILISÉ QUE POUR MANŒUVRER LA POIGNÉE. IL N’EST PAS ADAPTÉ POUR LA

MANIPULATION D’OBJETS EN IGNITION. IL N’EST PAS ÉTANCHE AUX LIQUIDES. NE PAS UTILISER CONTRE LES
RISQUES CHIMIQUES.

• VEILLER À DÉPOSER VOTRE GANT APRÈS CHAQUE UTILISATION À UN ENDROIT DÉPOURVU DE RESIDUS DE

COMBUSTION (Cendres) ET NON CHAUD.

Ne pas s’inquiéter si des émissions de fumée et un e odeur un peu âcre se manifestent aux premiers allumages, ceci étant dû à l a
peinture des différentes pièces. Ces phénomènes peuvent persister plusieurs jours.

Entretien de la fonte et de l’acier

Tout poêle acier ou fonte nécessite un minimum d’entretien, après chaqu e hiver, pendant la saison ch aude, afin de préserver sa tenue
dans le temps. En effet, lorsqu’un poêle fonctionne, il n’y a aucune p ossibilité d’ oxyd ation des pièces c onstituant l ’appareil. Elle n’a lieu
que pendant un arrêt prolongé.
Les pièces fonte s’entretiennent régulièrement à l’aide de pâte à fourneau noire (réf 0012). Celle-ci s’applique à froid, tel un cirage et
nécessité, dès qu’elle est sèche, un lustrage avec un chiffon doux.
De la peinture haute température (gris fonte réf 0001) aérosol peut aussi être utilisé e pour obtenir un e finition plus nette sur les partie s
extérieures du poêle. Veiller, avant l’applic ation de la peinture, à enlever toute trace d’oxydation à l’aide d’une to ile émeri de faible
grain.
Les poêles tout fonte avec une finition extérieure émaillée nécessitent l’entretien intérieur du foyer.
L’entretien est d’autant plus indispensable dans le cas d’appareils installés dans des maisons occu pées occasionnellement.
Tous nos produits d’entretien sont répertoriés dans notre catalogue génér al (pâte à fourneaux, peintur e, nettoyage des vitres, produits
de ramonage, etc.). Vous pouvez vous les procurer par l’intermédiaire de nos revendeurs.

Mise en garde particulière concernant la porte foyer :

Nos portes sont équipées sur leurs axes de vis pointeau ou de rondelles freins.

ATTENTION : Lors du démontage éventuel de la porte par votre installateur (remplacement de la vitre,…) il est important de replacer sur
les axes de cette porte des rondelles freins (neuves) et/ou les vis pointeau d’origine.

ATTENTION

PIÈCES DE REMPLACEMENT

Si après de longues années le remplacement de certaines pi èces s’avère nécessaire ; adressez-vous à votre FOURNISSEUR ou à
tout autre PROFESSIONNEL DE NOTRE MARQUE.
Précisez-lui les indications portées sur la PLAQUE SIGNALÉTIQUE, celle-ci est placée à l’ARRIÈRE DE L’APPAREIL ou sur le BON
DE GARANTIE, à conserver impérativement même après la date de péremption.
En possession des nomenclatures et de toute la documentation techni que relative à notre fabrication, c elui-ci sera en mesure de vous
fournir rapidement toute pièce de remplacement et procéder aux réparations nécessaires.
Ne jamais utiliser de pièces de remplacement qui n’auraient pas été fournies par la société GODIN S.A.
Ne jamais apporter de modifications à l’appareil sans autorisation.

Nous vous rappelons que la responsabilité du constructeur se limite au produit tel qu’il est
commercialisé et que l’installation et la mise en service sont sous la responsabilité entière de
l’installateur qui devra intervenir selon les règles de l’art et suivant la prescription de la notice.

Afin d’améliorer constamment la qualité de ses produits, la société GODIN S.A. se réserve le droit de
modifier ses appareils sans préavis.

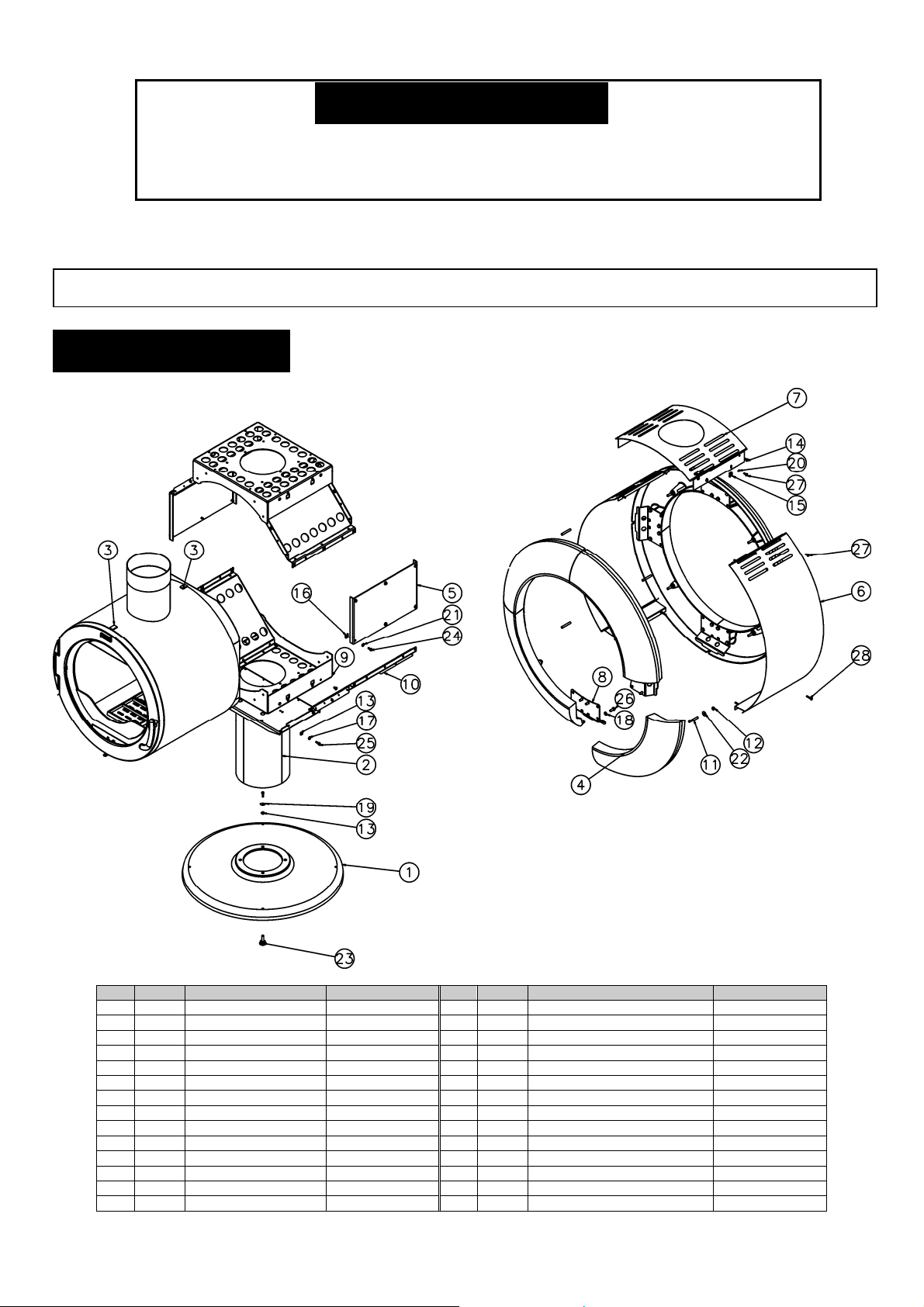

BASE DE L’APPAREIL

RESPONSABILITÉ

NOMENCLATURE ET ÉCLATÉ

N° Nbre Désignation Codification N° Nbre Désignation Codification
01 1 Socle 1 2215 369105 15 4 Ecrou rapid nut 0955 M5 00001304496
02 1 Colonne 1 2601 369105 16 12 Ecrou rapid nut 0956 M6 00001305442
03 2 Butée de façade 1 2010 371101 17 4 Rondelle 14x6.3x1.2 00001301784
04 8 Fronton 1 2112 371101 18 32 Rondelle 16x8.2x1.5 00001300885
05 2 Cale pour fond 1 2229 371101 19 4 Rondelle 00001301704
06 2 Côté extérieur 1 2304 371101 20 4 Rondelle JZC 12x5x1 00001300899
07 1 Dessus 1 1101 371101 21 12 Rondelle JZC 14x6x1 00001300900
08 8 Equerre fixe fronton 1 2112 371101 22 8 Rondelle JZC diamètre 8 00001300901
09 2 Fond 1 2205 371101 23 4 Vérin à vis d30 M10 lg30 00001306750
10 4 Raidisseur de fond 1 2271 371101 24 12 Vis TH M6x16 00001305947
11 8 Bout fileté M8x55 00001304993 25 4 Vis TH M6x20 ZN noir 00001301240
12 8 Ecrou 6 pans ZN noir 00001305951 26 32 Vis TH M8x20 ZN noir 00001301145
13 8 Ecrou carré brut M6 00001300270 27 8 Vis TRL M5x16 pozie ZN noir 00001305477
14 12 Ecrou M5 eurosert 00001306629 28 4 Vis TRL M5x30 pozie ZN noir 00001301157

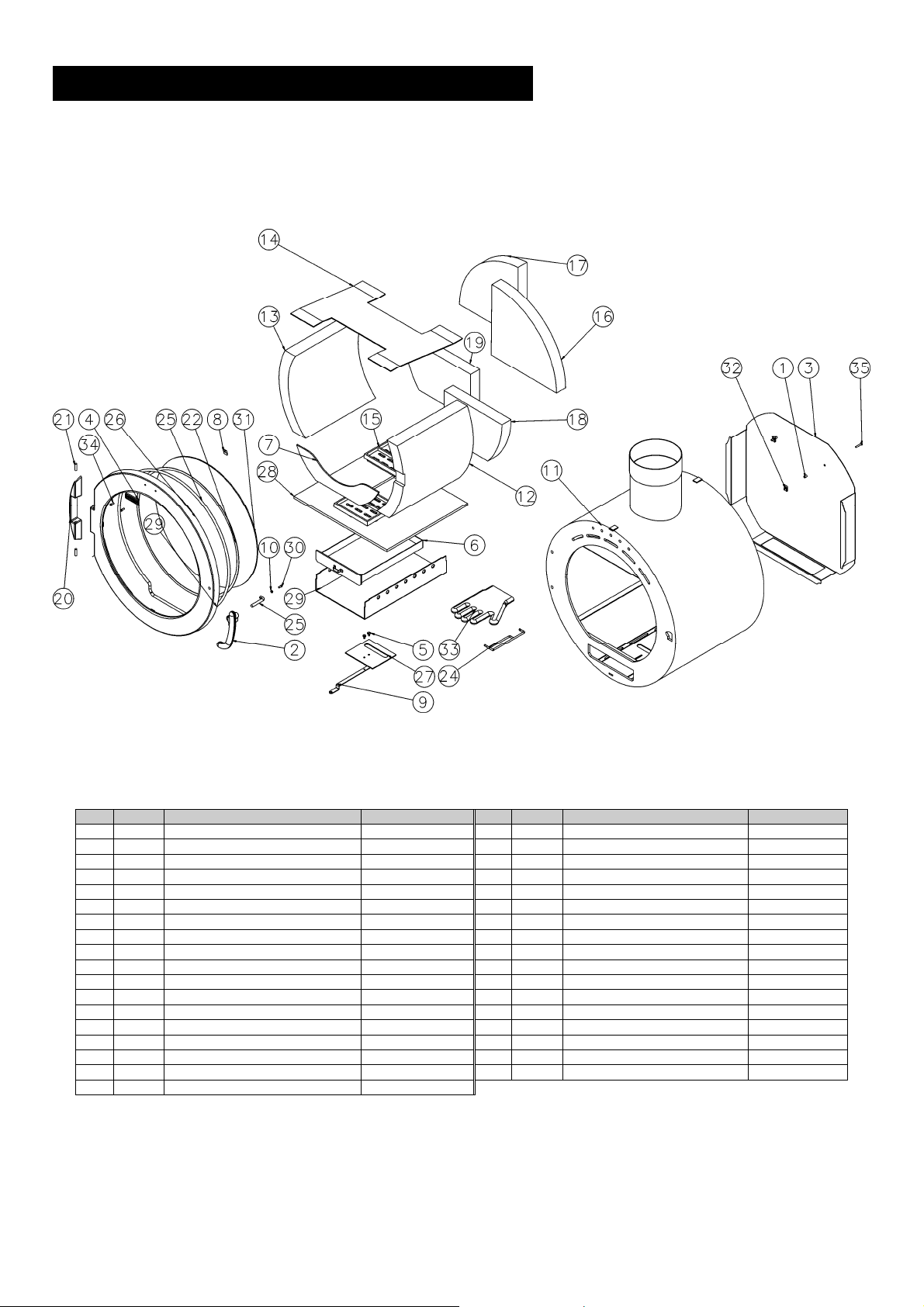

N° Nbre Désignation Codification N° Nbre Désignation Codification
01 2 Entretoise arrière 1 2520 371101 19 1 Demi-fond réfractaire gauche 6520
02 1 Poignée 1 2878 371101 20 1 Gond articulation 6502
03 1 Plaque protection derrière 1 2420 371101 21 2 Goupille ­04 1 Ecusson 1 8501 385101 22 1 Joint plat autocollant 8x1 ­05 2 Axe 3922 23 1 Joint rond 8 ­06 1 Cendrier 6529 24 1 Main froide fil acier ­07 1 Chenet 6648 25 1 Mécanisme de fermeture 3859
08 4 Clame de vitre 6527 26 1 Porte 6525
09 1 Commande registre 6532 27 1 Registre 6501
10 1 Contre écrou - 28 1 Sole foyère 6531
11 1 Corps 6500 29 1 Support cendrier 6528
12 1 Côté réfractaire droit 6523 30 1 Vis de réglage 6530
13 1 Côté réfractaire gauche 6522 31 1 Vitre ­14 1 Déflecteur 6526 32 2 Ecrou rapid nut 0955 M5 6524
15 1 Demi-grille foyère 6004023 33 1 Gant bouclette T10 00001307770
16 1 Demi-fond réfractaire H droit - 34 2 Vis TF M5x16 00001305315
17 1 Demi-fond réfractaire H gauche - 35 2 Vis TRL M5x30 pozie ZN noir 00001301157
18 1 Demi-fond réfractaire droit 6521

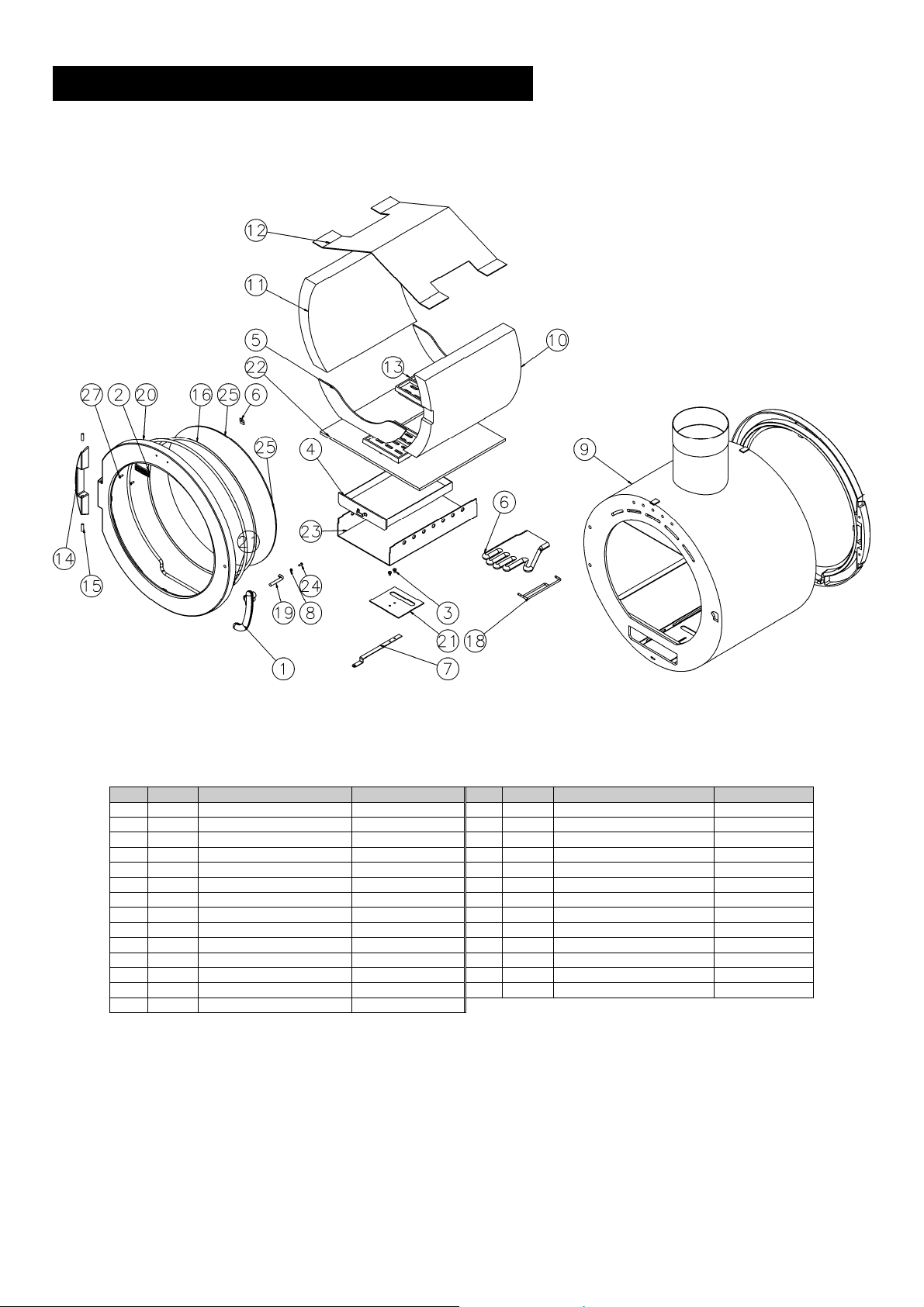

N° Nbre Désignation Codification N° Nbre Désignation Codification
01 2 Poignée 1 2878 371101 15 4 Goupille ­02 2 Ecusson 1 8501 385101 16 2 Joint plat autocollant 8x1 ­03 2 Axe 3922 17 2 Joint rond 8 ­04 1 Cendrier 6529 18 1 Main froide fil acier 3859
05 2 Chenet 6648 19 2 Mécanisme de fermeture 6525
06 8 Clame de vitre 6527 20 2 Porte 6501
07 1 Commande registre 6532 21 1 Registre 6531
08 2 Contre écrou - 22 1 Sole foyère 6528
09 1 Corps 6649 23 1 Support cendrier 6530
10 1 Côté réfractaire droit 6533 24 2 Vis de réglage ­11 1 Côté réfractaire gauche 6534 25 2 Vitre 6524
12 1 Déflecteur 6691 26 1 Gant bouclette T10 00001307770
13 2 Demi-grille foyère 6004023 27 4 Vis TF M5x16 000013053 15
14 2 Gond articulation 6502

GARANTIE CONTRACTUELLE GODIN

Tous nos appareils bénéficient d’une garantie de 2 ans (sauf insert bois – foyer fermés bois) contre tout défaut à
compter de leur date de vente aux utilisateurs, dans les limites du respect des conditions d’installation, d’utilisation, et
d’entretien spécifiées sur la notice livrée avec l’appareil.
A l’exclusion des pièces en contact direct avec les températures importantes pouvant subir des déformations suite à
des phénomènes d’usure qui sont garanties 1 an en échange standard, telles que :

- les plaques décor, les plaques de cotés, les grilles et soles foyères,

- les déflecteurs, les chicanes, les clapets, les chenets, le cendrier,

- les briques réfractaires,

- les mécanismes d’articulation, (Charnières de porte four des cuisinières, poignées, Etc.)

- les ventilateurs, les thermostats de surchauffe de nos appareils équipés d’une soufflerie,

- les organes de contrôle de températures, thermostats de four, résistances, ventilateurs chaleur tournante des

cuisinières gaz électricité,

- les brûleurs, les catalyseurs, les anneaux de brûleur des appareils fioul,

- les bouilleurs des cuisicentrales bois charbon.

Nos appareils sont conçus spécialement pour que ces pièces puissent être remplacées dans le cadre de l’entretien de
votre appareil.

Certaines pièces bénéficient d’une garantie de durée supérieure :
3 ans sur les corps de chauffe en fonte ou en acier de nos chaudières de chauffage central.

Les inserts bois (foyers fermés bois) bénéficient d’une garantie de 5 ans (Corps de chauffe de l’appareil uniquement, à
l’exclusion des pièces en contact direct avec les températures imp ortantes et soumises à usu re énumérées ci-dessu s
qui sont garanties 1 an).

Notre garantie se limite à l’échange de l’élément reconnu défectueux par notre service après vente. Elle exclut toute
indemnité, dommages et intérêts, frais de main d’œuvre et transport.

Au cas où la réparation ou l’échange s’avérerait trop onéreux par rapport au prix de l’appareil, la décision de changer
ou de réparer l’appareil, appartient seule au service après vente.

Ne sont pas couvert par la garantie : LES VITRES DE NOS APPAREILS

En effet, en ce qui concerne les vitres vitrocéramiq ues, ces dernières peuvent résister à des chocs thermiques de
l’ordre de 750°. Les éventuelles casses ne pouvant provenir que d’un choc mécanique lors de l’utilisation ou de sa
manutention, ces dernières ne pouvant être échangées dans le cadre de g aran t ie.
De même que les joints qui sont considérés comme pièces d’usure sont exclus de la garantie.

La garantie ne prendra pas effet lorsque :

- Les avaries qui résulteraient de l’utilisation de l’appareil avec un combustible autre que celui préconisé dans nos

notices.

- Les détériorations de pièces provenant d’éléments extérieurs (refou lement de chemin ée, effets d’ orages, h umidité,

pression ou dépression non conforme, choc thermique, etc.) ;

- Les anomalies, détériorations ou accidents provenant de chute, choc, négligence, défaut de surveillance ou

d’entretien de l’acheteur ;

- L’utilisation ou usage anormal de l’appareil dans des conditions différentes de celles pour lesquelles il a été

construit ; c’est le cas par exemple du non respect de nos notices techniques (mauvais raccordement électriq ue,
fonctionnement à sec d’une chaudière, etc.)

- Toutes modifications, toutes transformations ou toutes interventions effectuées par un personnel ou une

entreprise non agréées par la S.A. GODIN ou réalisées par des pièces de rechanges non d’origine ou non agréées
par le constructeur ;

L’installation, le montage, les frais de démontage et les conséquences de l’immobilisation de l’appareil, résultant des
opérations de garantie n’incombent pas à la S.A. GODIN.

En conséquence, la S.A. GODIN ne peut tenu être responsable des dégâts matériels ou des accidents de personnes,
consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple, absence de
raccordement à une prise de terre, mauvais tirage de cheminée, etc.).

Dans un souci constant d’améliorer nos fabrications, nous nous réservons le droit de modifier sans préavis nos appareils.
Toutes les dimensions et caractéristiques annoncées sont sujettes à variation en fonction des impératifs techniques.

En cas d’appel en garantie, veuillez vous munir obligatoirement d’une copie de la facture, du bon de garantie comportant
les références de l’appareil, le cachet du revendeur, la date de mise en service de l’appareil, et de contacter votre
revendeur pour toute réclamation.

Chaudières – Cuisinières – Appareils de chauffage – Fonderie

GODIN S.A. – 532, rue Sadi Carnot – 02120 GUISE – France

Nous vous rappelons que le Service Après Vente doit être assuré par le revendeur, ou l’installateur, responsable sur place,
que nous ne traitons pas directement avec les particuliers.
Tout client particulier s’adressant directement à notre société, sera renvoyé automatiquement chez son revendeur, et
devra s’adresser auprès de lui, pour tout problème de Service Après Vente ou commercial.

FICHE DE CONTRÔLE

Nom et adresse du
distributeur

BÉNÉFICIAIRE DE LA GARANTIE :

ADRESSE :

Tél. :
Date de mise à disposition : Date d’installation :

Tél : Le : à :

Signature :

LIBELLÉ DES PIÈCES À REMPLACER

Désignation : Référence : Observations :

Certificat de contrôle : FICHE DE CONTRÔLE

Type d’Appareil : TOPAZE Vérification du corps de chauffe (aspect et étanchéité)

371101 371102 Vérification pièces amovibles

Version : Vérification fermeture porte(s)

Contrôleur :

Vérification des registres allumage
Présence plaque signalétique

Présence notice / bon de garantie

N° de Plaque Signalétique : Présence cendrier

Présence buse départ

N° de Garantie : Présence main froide

Présence étiquette mise en garde

GODIN S.A. - 532 RUE SADI CARNOT - 02120 GUISE

Révision :

Date création du document : 19/10/06

../../..

GODIN – 02120 GUISE - FRANCE Société Anonyme au capital de 1.562.820 € TVA N°FR 82 835 480 294
internet : http://www.godin.fr RC Vervins B 835 480 294
