Goddess SCA509 User Manual
SCA 509 @Fit
NÁVOD NA POUŽITIE
INSTRUCTION MANUAL
Elektronická
skleněná osobní
váha s analýzou
tělesného tuku a
tekutin s připojení k
PC přes USB
NÁVOD K POUŽITÍ
Elektronická
sklenená osobná
váha s analýzou
telesného tuku a
tekutín s pripojením
k PC cez USB
Electronic glass
personal scale with
body-fat and body-
water analysis
with USB PC
connection
CZ
Vážený zákazníku, děkujeme Vám za zakoupení našeho produktu. Před uvedením tohoto přístroje
do provozu si velmi pozorně přečtěte návod k obsluze a tento návod spolu se záručním listem,
pokladním dokladem a podle možností i s obalem a vnitřním obsahem obalu dobře uschovejte.
Všeobecné bezpečnostní pokyny
Používejte tento přístroj výlučně pro soukromou potřebu a pro stanovené účely. Tento přístroj
•
není určen pro komerční použití.
Chraňte ho před horkem, přímým slunečním zářením, vlhkostí (v žádném případě jej nepono-
•
řujte do kapalin) a stykem s ostrými hranami. Nepoužívejte přístroj v případě, že máte vlhké
ruce. Vyvarujte se styku s vodou.
Přístroj vypněte jestliže ho nebudete používat, nebo v případě poruchy.
•
Neopravujte přístroj vlastními silami, nýbrž vyhledejte autorizovaný servis.
•
Používejte jen originální příslušenství.
•
Respektujte, prosím, následující „Speciální bezpečnostní pokyny pro tento přístroj“.
•
Speciální bezpečnostní pokyny pro tento přístroj
Přístroj používejte pouze v souladu s parametry uvedenými na přístrojovém štítku.
•
Přístroj nepokládejte na mokrá místa a vyvarujte váhu styku s vodou, může to poškodit elek-
•
troniku.
Povrch čistěte jen suchým hadříkem. Abyste předešli poškození přístroje, zabraňte styku pří-
•
stroje s vodou a ani nepoužívejte čistící prostředky.
Váhu vždy používejte na tvrdém, rovném povrchu. NEPOUŽÍVEJTE ji na koberci.
•
NEPOUŽÍVEJTE váhu na mokré a kluzké podlaze. NESTOUPEJTE na okraj váhy. Měřící
•
plocha váhy je kluzká v případě, že je mokrá. Udržujte ji v suchu!
Vždy se važte na stejném místě. Nerovná plocha může ovlivňovat údaje.
•
Vždy se važte bez oděvů, bez obuvi a před jídlem. Ideální čas pro vážení je hned po ránu.
•
Vaše váha zaokrouhluje naměřenou hodnotu nahoru nebo dolů k nebližším s rozdělením
•
100g/0.2lb/1/4st.
Pokud nebudete váhu delší dobu používat, vyjměte baterie.
•
Uživatelům kardiostimulátorů nebo jiných lékařských implantátů s elektronickými komponenty
•
se používání této váhy nedoporučuje.
Naměřený tělesný tuk a objem vody slouží pouze pro reference. Způsob dosažení ideální
•
úrovně tělesného tuku nebo dietu vždy konzultujte s lékařem.
Pro zajištění přesnosti měření NEPOUŽÍVEJTE váhu v prostředí se silným elektromagnetic-
•
kým polem.
NEPOUŽÍVEJTE váhu na místech se silnými otřesy. Při měření stůjte na váze klidně.
•
CZ - 2

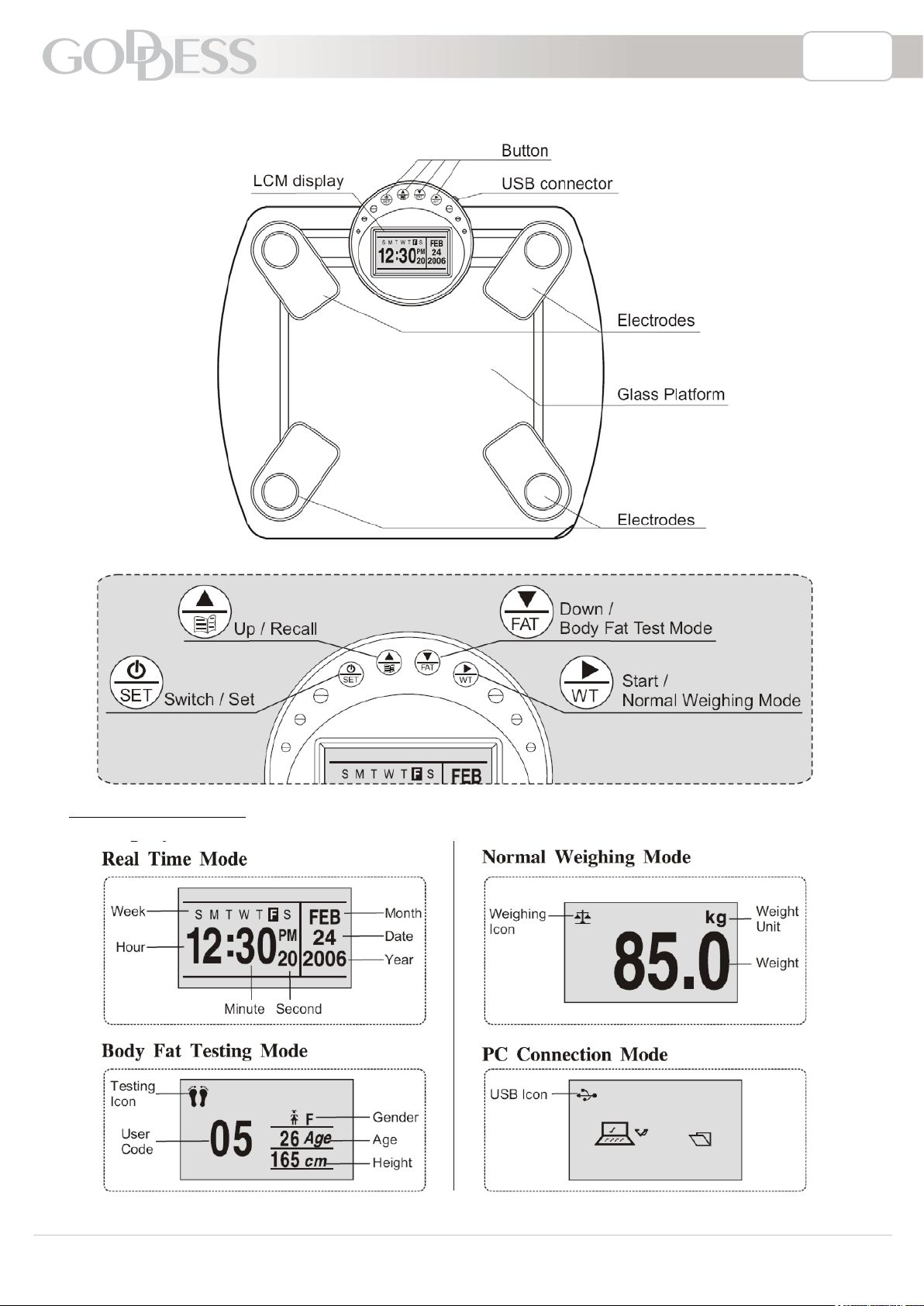

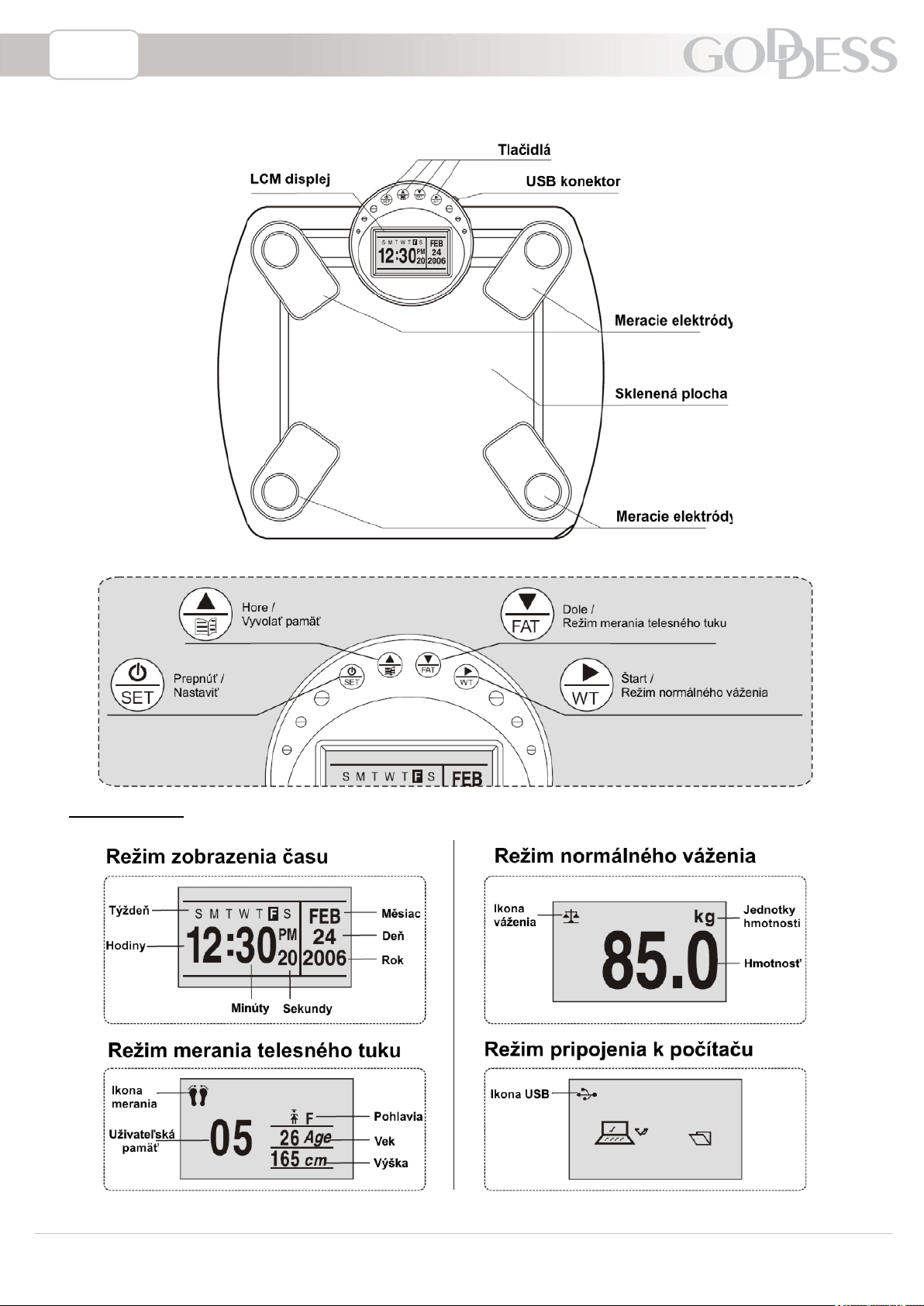

Popis ovládacích prvků
CZ
Popis displeje
CZ - 3
CZ
Pokyny k použití
Úvod do měření tělesného tuku
1. Co to znamená procento tělesného tuku ?
Procento tělesného tuku označuje podíl tuku v těle, což se používá jako kritérium nadváhy.
2. Princip měření
Impedance tuku je při průchodu elektrického signálu určité frekvence tělem vyšší než ostatních
tělesných tkání, například svalů (princip BIA). Podle tohoto principu je možné procento tělesného tuku měřit průchodem elektrického signálu tělem.
Technologie používaná přístrojem - Bio-elektronická analýza impedance se liší od starší metody BMI. Při používání metody BMI je % tuku počítáno pomocí poměru výšky a váhy. Technologie BIA používá 5 parametrů pro získání přesnějšího rozlišení pro analýzu. Hmotnost a biologický odpor je změřen váhou. Ostatní tři údaje je nutno zadat ručně (pohlaví, výška, věk).
Důležité:
Během měření tělesného tuku a kekutin si sundejte boty a ponožky a postavte se na váhu na
boso.
Pro zajištění přesnosti provádějte měření ve stejný denní čas.
Výsledky mohou být nepřesné v případě:
- po intenzívní sportovní aktivitě, přejedení nebo silné dehydrataci;
- dětí mladších 10 let nebo dospělých nad 80 let;
- kulturistů nebo jiných aktivních sportovců;
- těhotných žen, pacientů s dialýzou nebo otokem.
CZ - 4

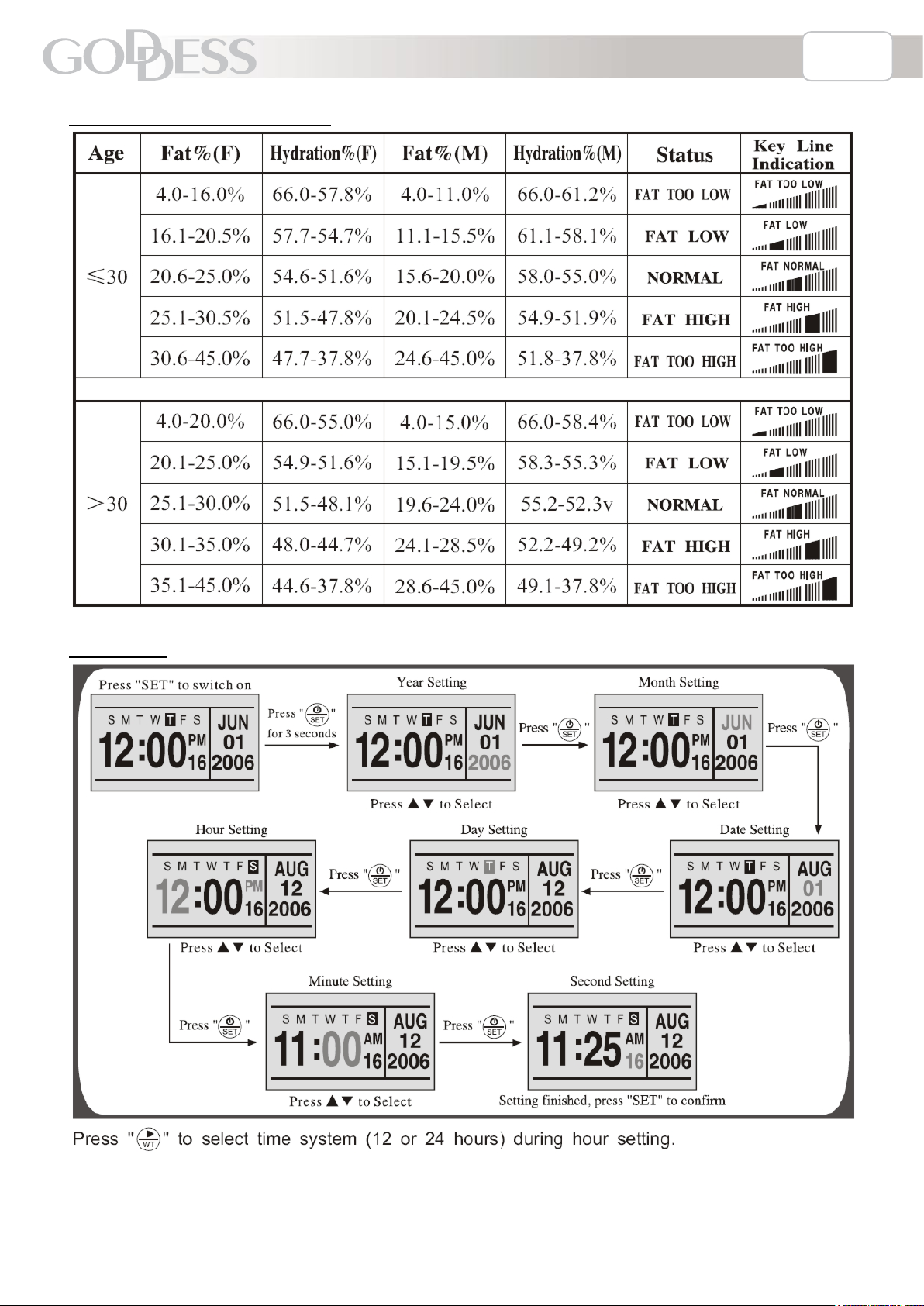

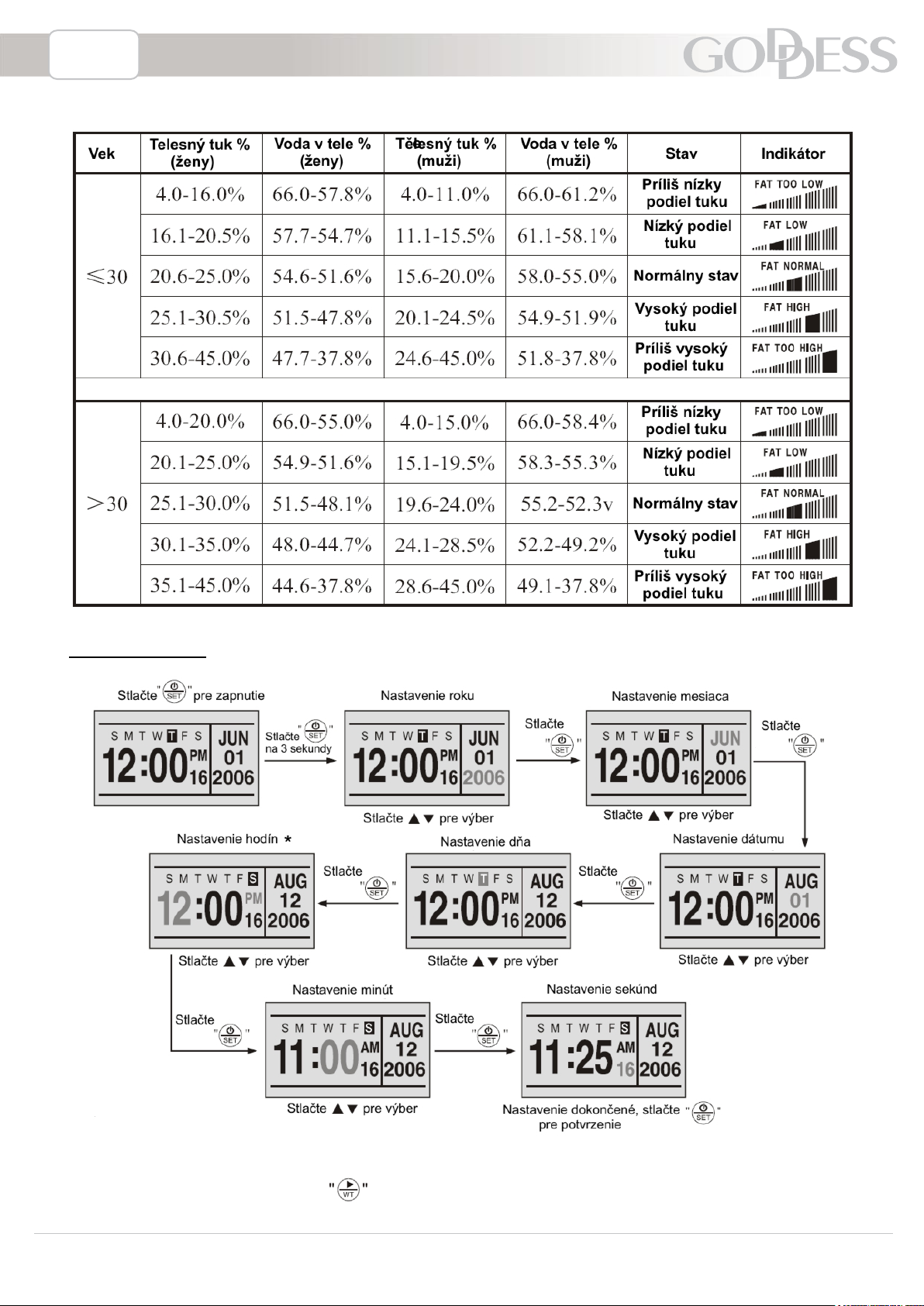

Tabulka množství tělesného tuku a vody v těle
CZ
Nastavení času
* Při nastavování hodin stiskněte pro výběr formátu času (12 nebo 24 hodin).
CZ - 5
CZ
Převedení jednotek hmotnosti
Režim normálního vážení
Naměřená hmotnost se po ustálení měření zobrazí a 3x zabliká. Pro další vážení se můžete
kdykoliv znovu postavit na váhu.
CZ - 6
Nastavení osobních údajů
CZ
Stiskněte pro návrat k předchozímu nastavení. Kdykoliv během nastavování klepněte na
pravý dolní roh váhy pro vstup do režimu měření tělesného tuku.
CZ - 7
CZ
Režim měření tělesného tuku
CZ - 8
Vyvolání údajů
CZ
Vymazání údajů
1. Vymazání všech údajů jednoho uživatele
CZ - 9
CZ
2. Vymazání jednoho záznamu uživatele
Propojení s počítačem pomocí konektoru USB
Příslušenství: propojovací kabel USB, CD disk s programem, 9 V alkalická baterie.
Postup:
1. Nejprve prosím propojte váhu s počítačem pomocí USB pro aktivaci programu.
2. Instalace programu
Do jednotky CD vložte přiložené CD a otevřete soubor iFit Explorer.exe. Spustí se instalace
programu.
Poznámka: Během instalace prosím vyberte jazyk používaný v programu.
Co vám program umožňuje:
- Synchronizace osobních údajů: z počítače do přístroje nebo naopak
- Nastavení skutečného času v přístroji
- Načtení výsledků měření tělesného tuku ze zařízení
- Nastavení cílové úrovně tělesného tuku
- Zobrazení výsledků testu v diagramu
- Nástroje v příslušenství: Konverze jednotek, kalkulátor BMI, kalkulátor kalorií, tabulka tělesné-
ho tuku/hydratace
Návod k programu iFIT Explorer
Po instalaci a spuštení se zobrazí nabídka pro přihlášení uživatele.
Pro ovládání programu je nutné znát:
Confirm potvrzení volby
Cancel, Close zrušení volby a následné uzavření otevřeného okna
Next dále, pokračování
Back zpět, návrat k předchozí nabídce
Device Not Connected váha není připojena
CZ - 10
Spuštení programu
Po spuštění programu se zobrazí nabídka pro výběr uživatele. Při prvním přihlášení vyberte
libovolný „NoName“ a stiskněte Confirm. Jména uživatelů a hesla nastavíte v programu viz.
str.12. Pokud máte již jméno nastaveno, vyberte své jméno, vyplňte heslo a volbu potvrďte
tlačítlem Confirm. Pokud ješte nemáte nastavené údaje uživatelů, lze tato nabídka přeskočit
stiskem Confirm.
CZ
User name: volba uživatele, možnost vybrat z již zadaných uživatelů
Passwords:
Nenadefinovaní uživatelé jsou označeni NoName.
Hlavní nabídka programu:
Změna uživatele, přepnutí na jiného uživatele
Nastavení osobních údajů uživatele
Synchronizace datumu a času s pamětí váhy
Načtení naměřených hodnot z váhy do programu iFit Explorer
Nastavení cílů - váhy, tělesného tuku a tekutin v těle ke konkrétnímu datu
Naměřené hodnoty
zadání hesla pro zamezení neopravněného přístupu
Denní graf
Měsíční graf
Nápověda programu v anglickém jazyce
CZ - 11
CZ
Změna uživatele, přepnutí na jiného uživatele
Tato nabídka slouží ke změně přihlášeného uživatele.
Nastavení osobních údajů uživatele
Po přihlášení je nutné nastavit osobní údaje uživatelů. Toto nastavení provedete v této nabídce.
Popis jednotlivých políček:
User Number číslo uživatele
Name jméno
Gender pohlaví
Birthday datum narození
CZ - 12
Blood Type krevní skupina
Height výška
Password heslo
Repeat Password potvrzení zadaného hesla
Do oken Before (= před) a Current (= nyní) si můžete vložit fotky.
Achieve Target Cílové hodnoty - hodnoty které by jste rádi dosáhli
Add Přidání cílové hodnoty hmotnosti, po dalším kliknutí na Add
tělesného tuku a tekutin
Edit Úprava již nastavené hodnoty cíle
Delete Smazání hodnoty cíle

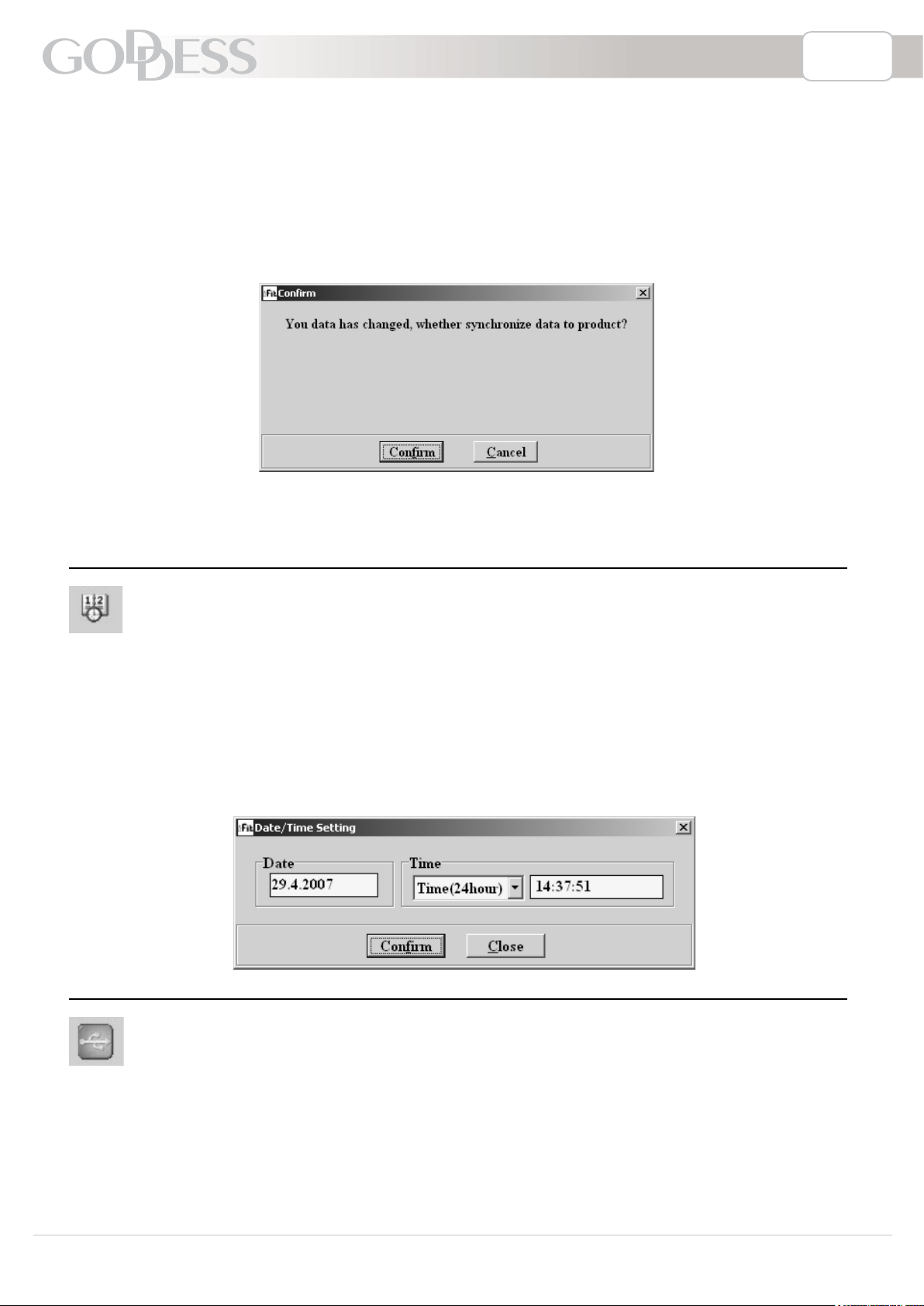

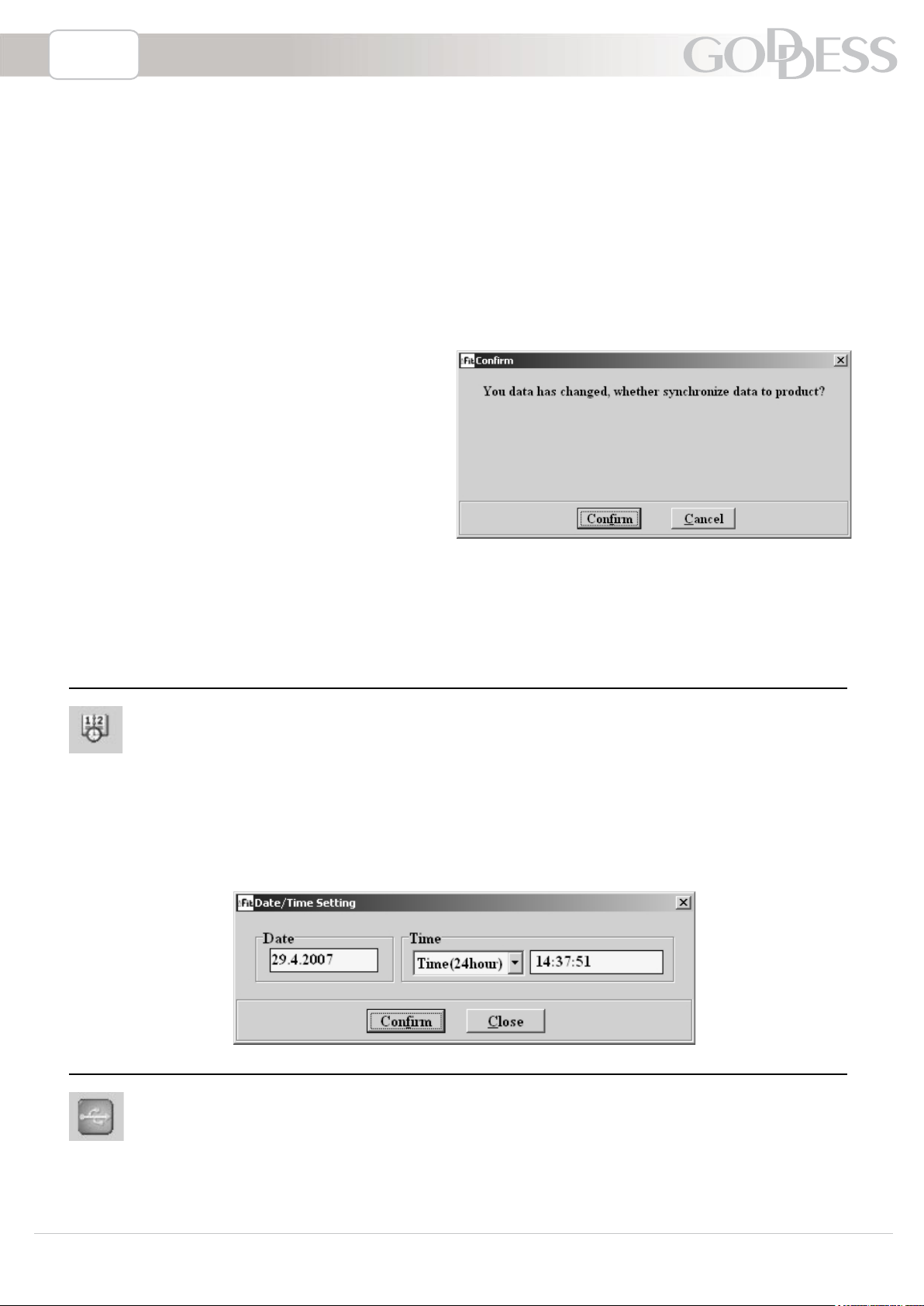

Po vyplnění údajů budete dotázáni zda
se mají data synchronizovat s údaji v paměti
váhy. Pro správnou funkci synchronizace je
nutné propojení PC s váhou.
Stiskněte Confirm pro zahájení kopírování
údajů do váhy, Cancel pro zrušení.
CZ
Po potvrzeni tlačítkem Confirm se zobrazí nové údaje a je třeba ještě jednou potvrdit tlačítkem
Send.
Synchronizace datumu a času s pamětí váhy
Pro správnou funkci je zapotřebí synchonizace datumu a času v počítači a osobní váze. Zob-
razovaný datum a čas je stejný, jako nastavený ve vašem PC. Případnou změnu času a data
proveďte v ovládacích panelech / Datum a čas.
Pro synchronizaci je nutné připojit váhu k počítači pomocí přiloženého kabelu přes USB a potvr-
dit kliknutím na tlačítko Confirm.

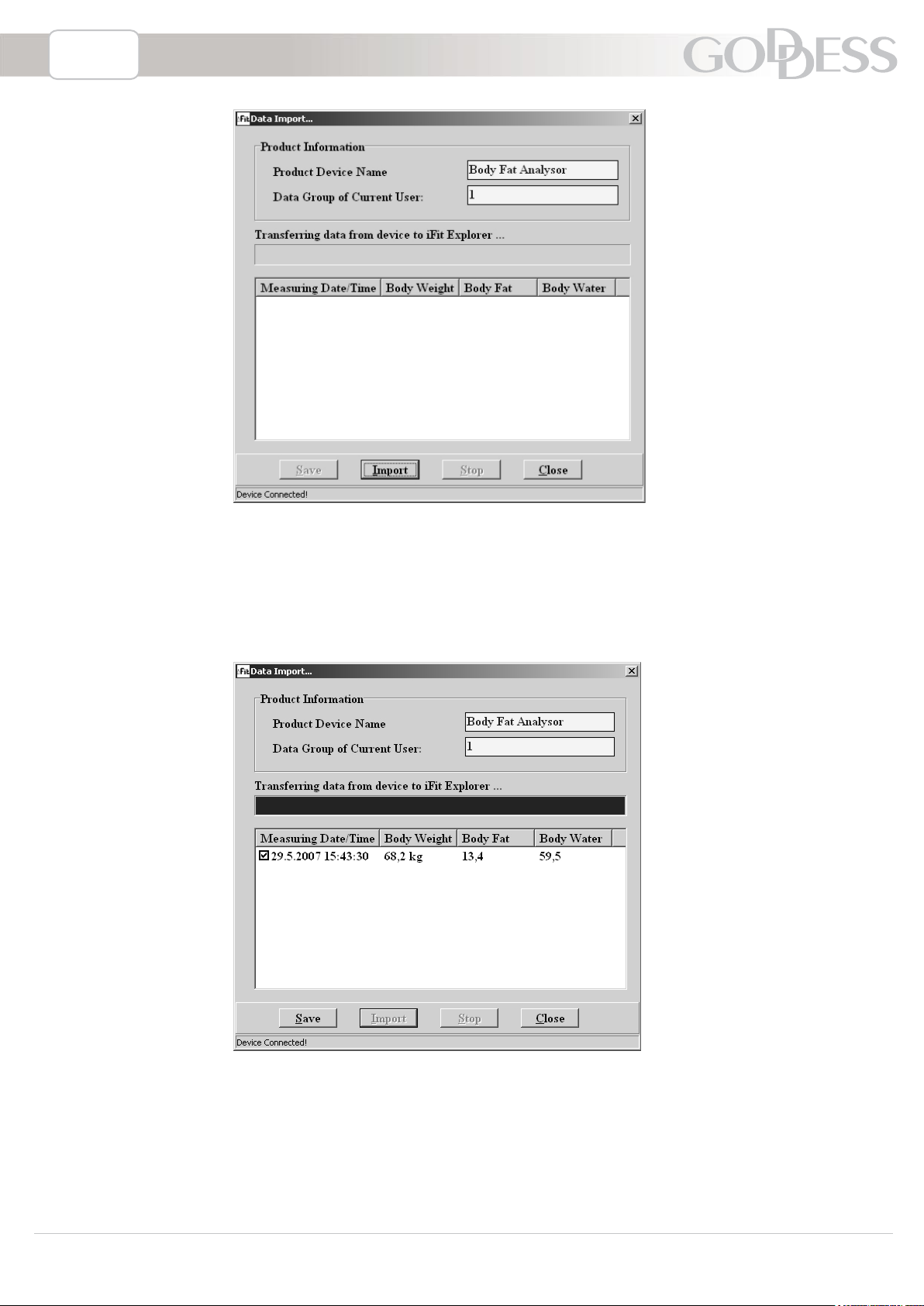

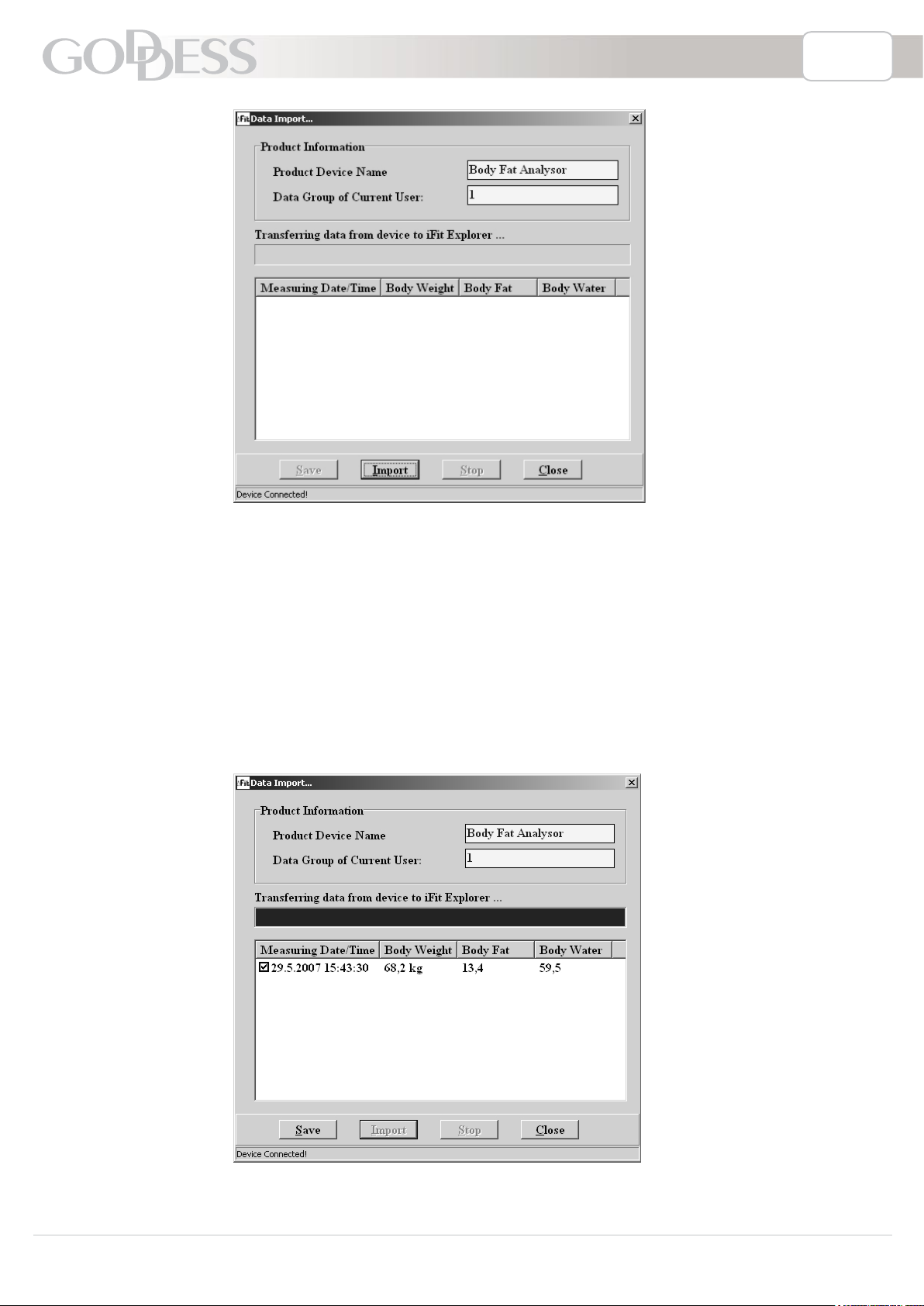

Načtení naměřených hodnot z váhy do programu iFit Exprorer
Propojte počítač s osobní váhou pomocí USB kabelu. Klikněte na tuto volbu a zobrazí se násle-
dující okno:
CZ - 13
CZ
Product device name Název připojeného zařízení
Data Group of Current User Počet záznamů aktuálního uživatele
Measuring Date/ Time Datum a čas měření
Body Weight Hmotnost
Body Fat Tělesný tuk
Body Water Tekutiny v těle
Tlačítkem Import zahájíte načítání dat, zobrazí se naměřené hodnoty.
Tlačítkem Save zahájíte kopírování dat z osobní váhy do programu iFit Explorer.
CZ - 14
CZ

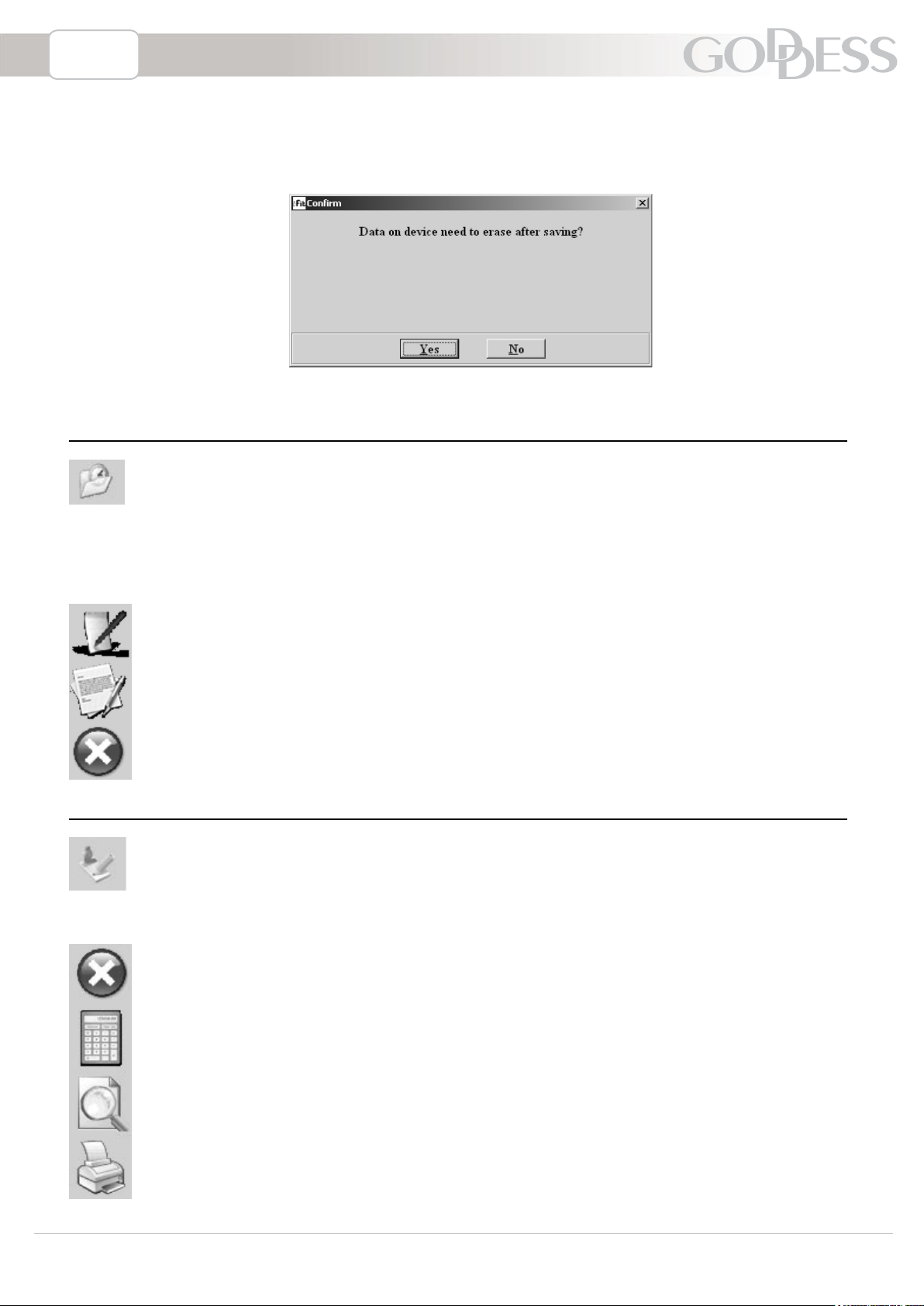

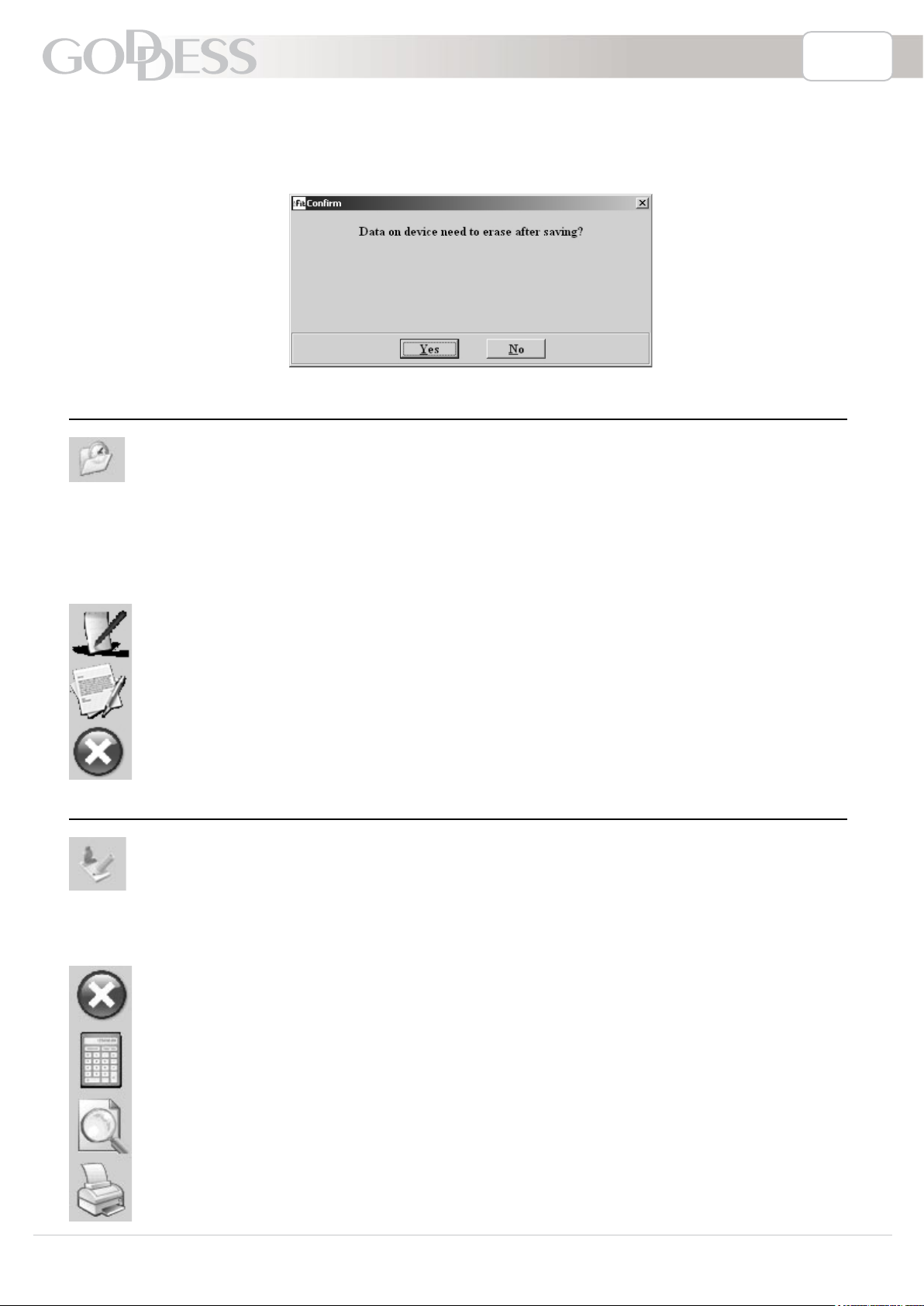

Po nakopírování se zobrazí okno s nabídkou smazání naměřených hodnot v paměti váhy.
Pro vymazání stiskněte Yes, pro ponechaní hodnot stiskněte No. Paměť váhy má kapacitu 63
záznamů pro každého uživatele.
Pro ukončení uzavřete okno tlačítkem Close.
Nastavení cílů - váhy, tělesného tuku a tekutin v těle ke konkrétnímu datu
Tato nabídka umožňuje nastavení cílů daných hodnot dle představ uživatele ke konkrétnímu
datu. Můžete nastavit i více cílů. Ve vyhodnocování se zobrazují tyto nastavené cíle pro zhodnocení průběhu a změn u jednotlivých hodnot váhy, tuku a tekutin v těle..
zapsat nový cíl
upravit vybraný cíl
smazat vybraný cíl
Naměřené hodnoty
Zobrazení naměřených a uložených hodnot do programu iFit Exporer. Tyto údaje lze dále:
smazat
analyzovat, zobrazí se tabulka s doporučenou denní dávkou kalorií. Tato dávka
kalorií odpovídá dennímu množství vypočítanou k hodnotám vašeho těla
náhled před tiskem
tisk naměřených hodnot
CZ - 15
CZ

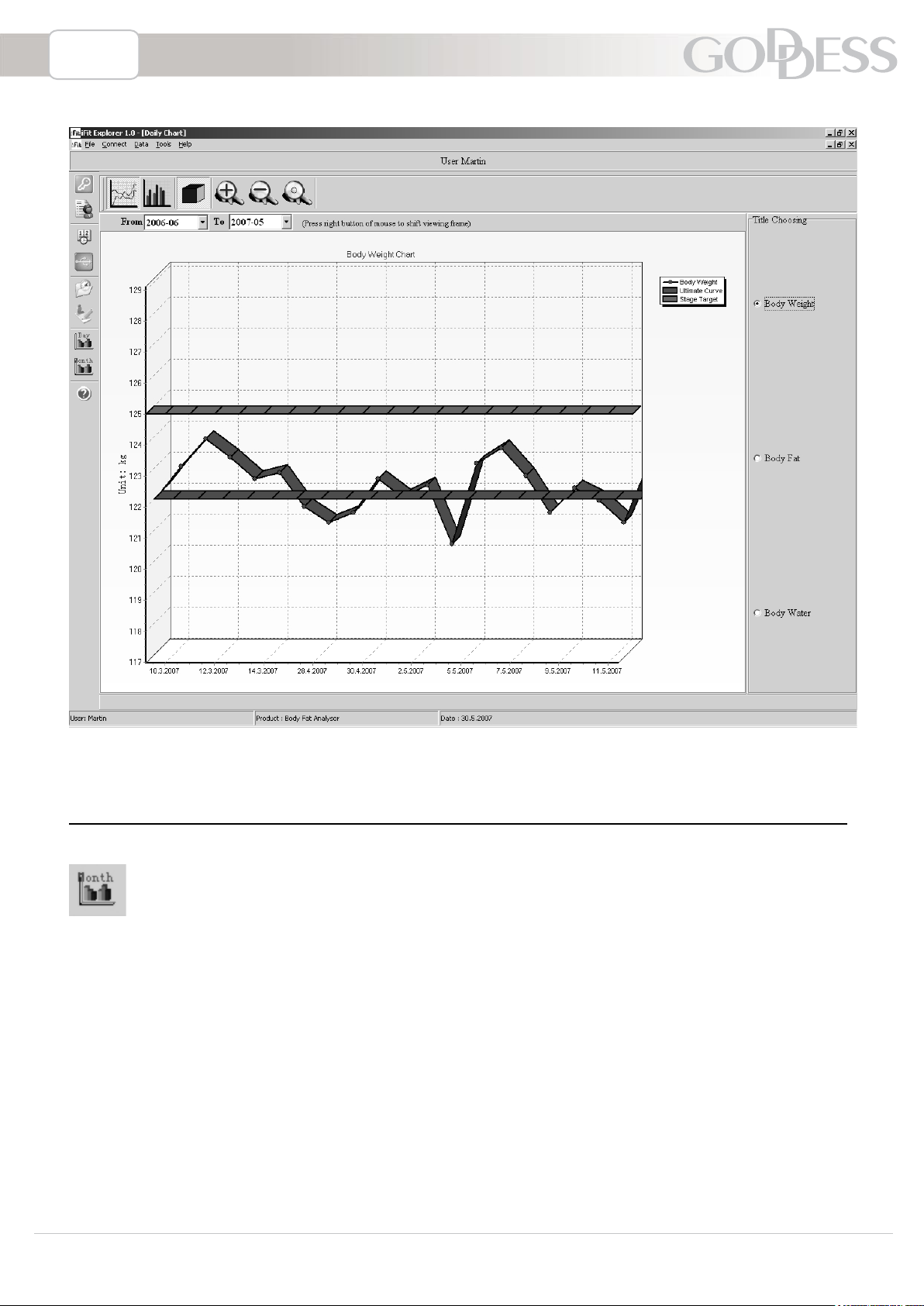

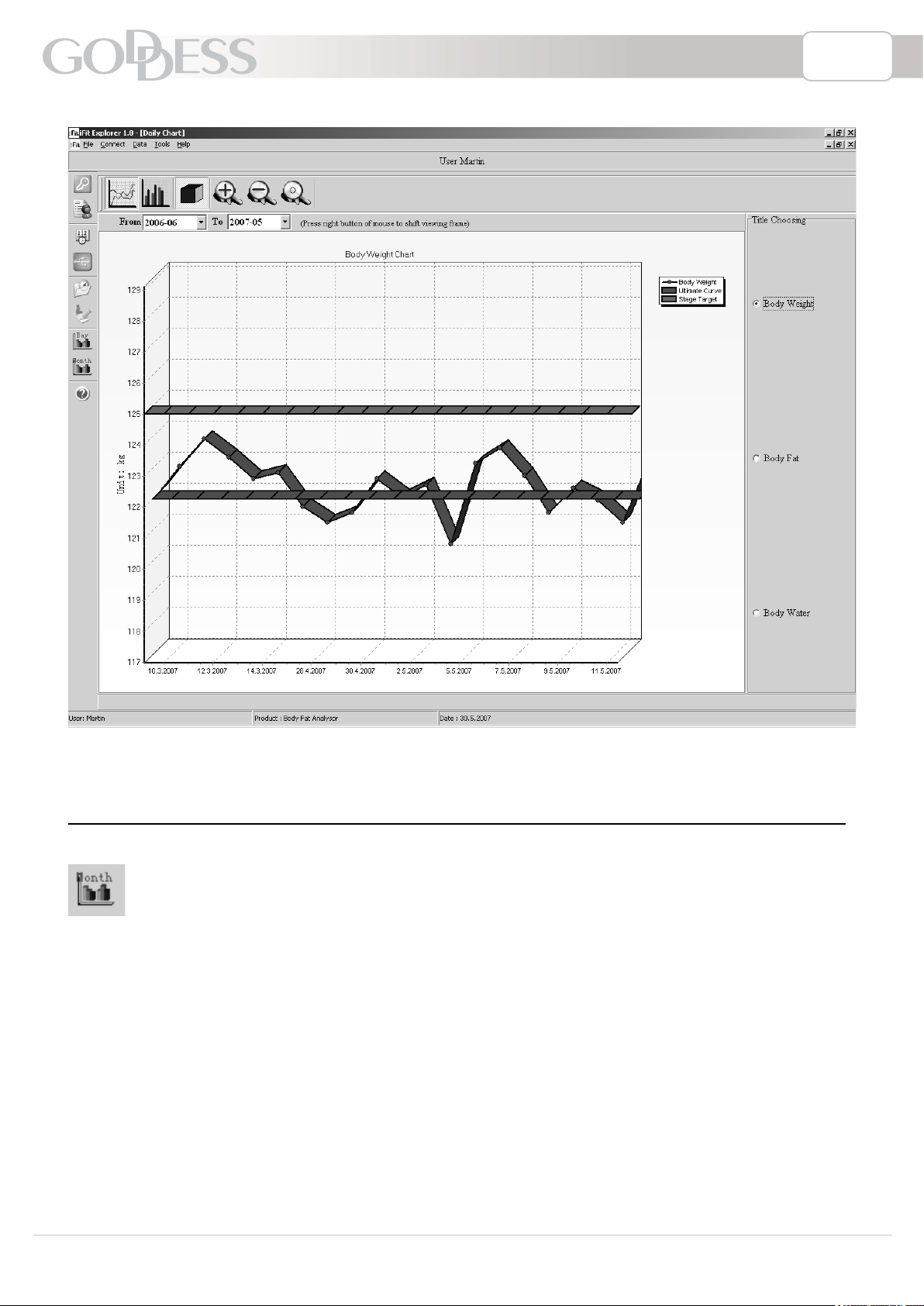

Denní graf
Pro zobrazení naměřených údajů je k dispozici graf s naměřenými hodnotami k jednotlivým
datům měření.
Volby zobrazení:
- Období, ve kterém chcete zobrazit graf hodnot: From 2006-06 To 2007-05
Od 2006-06 Do 2007-05
- Hmotnost Body Weight [kg]
- Tělesný tuk Body Fat [%]
- Tekutiny v těle Body Water [%]
V grafech se zobrazují i nastavené cíle:
Ultimate Curve - konečný cíl, který jste nastavili při nastavení osobních údajů
Stage Target - cíl stanovený k určitému datu
Pro sledování grafu jsou k dispozici následují funkce:
Linear - Lineární graf
Histogram- sloupcový diagram
Možnost přepínání mezi dvojrozměrným (2D) a trojrozměrným (3D) zobrazením
Zoom IN - možnost přiblížení / zvětšení grafu
Zoom OUT možnost oddálení / zmenšení grafu
Zoom Reset - zpět na původní zobrazení bez přiblížení či oddálení
Kurzor myši přesuňte na graf. Současným stiskem pravého tlačítka a pohybem myší lze pohy-
bovat grafem.
Levé tlačítko myši - táhnutím se vám vybere obdélník, který vám zobrazí detailněji náhled.
CZ - 16
CZ

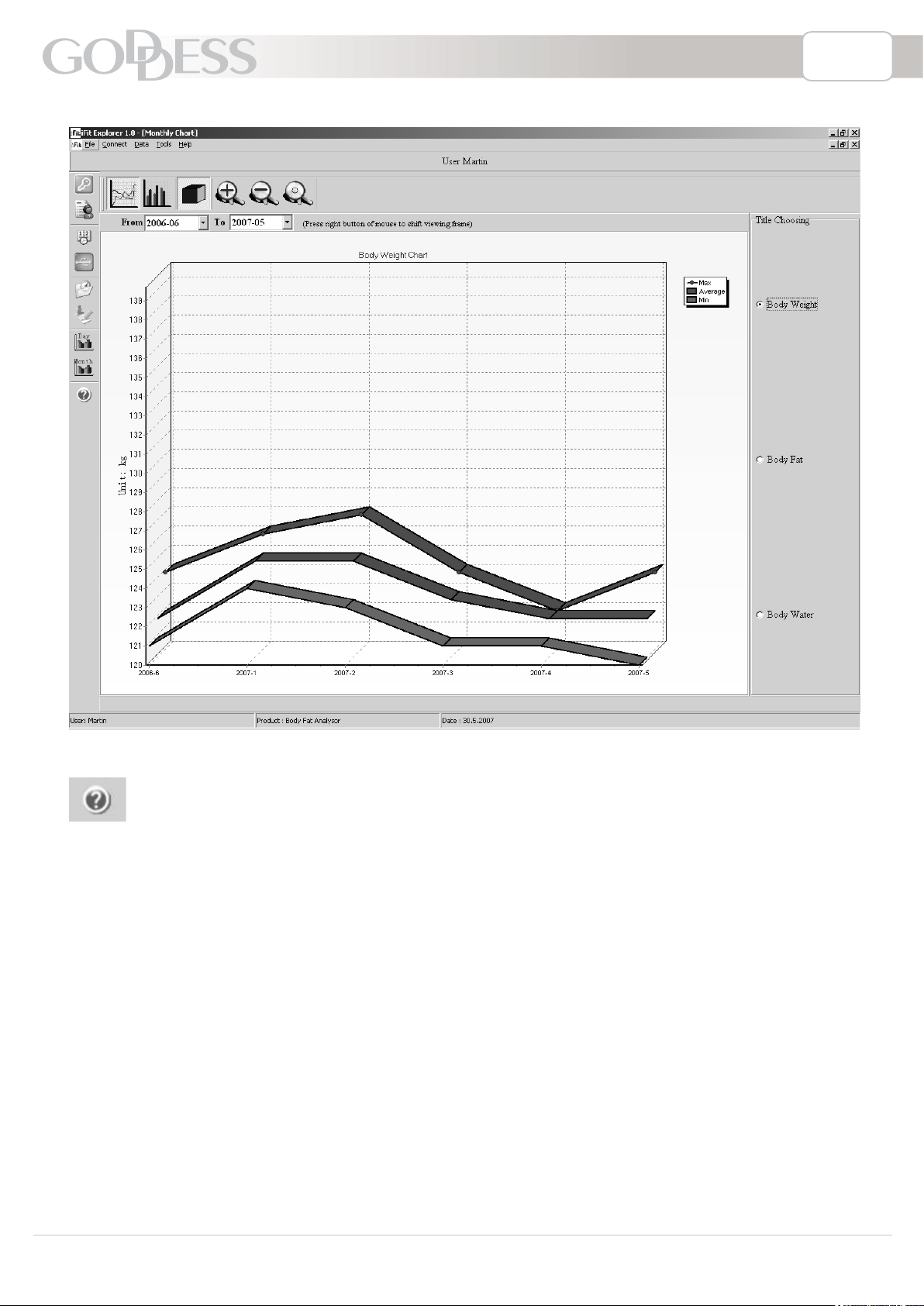

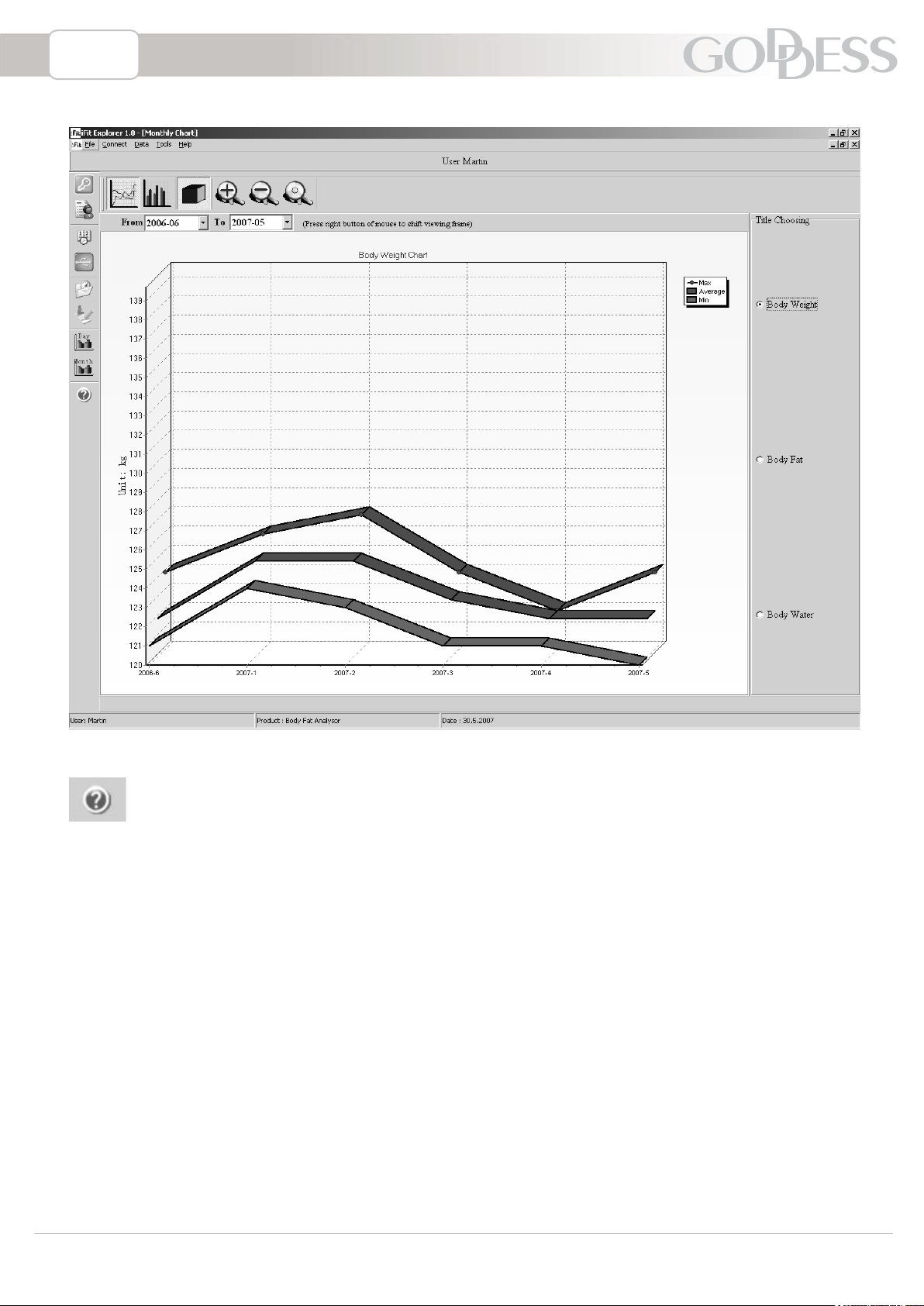

Měsíční graf
Pro přehledný průběh změn jednotlivých naměřených hodnot je v nabídce tento graf.
Ovládání je stejné jak u předchozího grafu.V grafu se zobrazují maximální [Max] a minimální
[Min] dosažené hodnoty. Dále se zobrazuje vypočítaná průměrná hodnota [Average]
CZ - 17
CZ
Nápověda programu v anglickém jazyce
Nápověda programu je pouze v anglickém jazyce. Součástí je krátká animace jak obsluhovat
program. Tuto spustíte kliknutím na Tutorial v této nabídce Nápovědy.
Odstraňování poruch
Přístroj nefunguje
- Zkontrolujte správné umístění baterie, polaritu.
Varovné signály:
- V případě slabé baterie je zobrazováno „POWER LOW“. Vyměňte ji za novou.
- Překročení měřícího rozsahu váhy je signalizováno „OVER LOAD“.
CZ - 18
