Gocontrol WNK01-21KIT, Home Security Suite Premium Quick Programming Manual
INSTR,INSTL,WNK01-21KIT; P/N: 10008070 X2; INK: 4/C PROCESS COLOR; TOLERANCE: +/-.125"; MATERIAL: 80# WHITE COATED COVER; SIZE: 6.750” x 8.250”; SCALE: 1-1;
SIDE 1 OF 2
PREMIUM

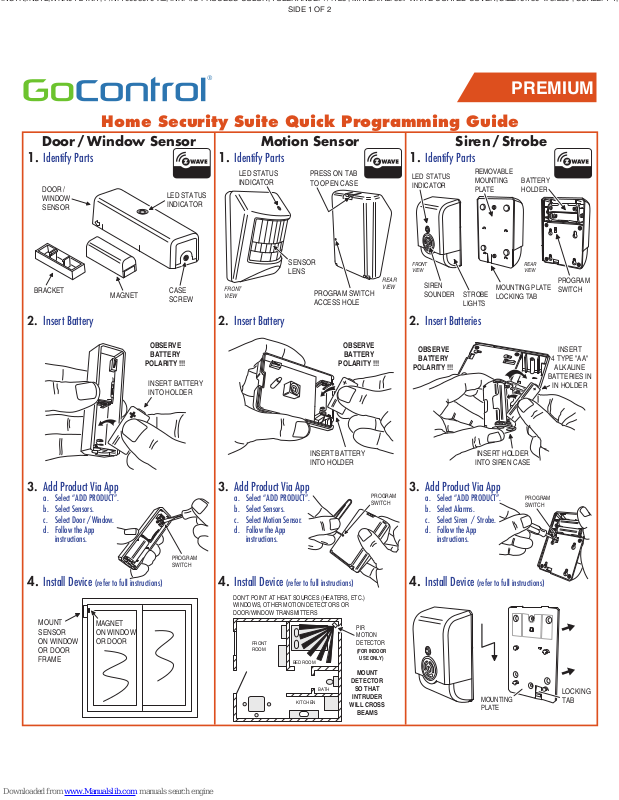

Home Security Suite Quick Programming Guide
Door / Window Sensor
1.
Identify Parts
DOOR /
WINDOW
SENSOR
BRACKET
2. Insert Battery
MAGNET
OBSERVE
BATTERY
POLARITY !!!
INSERT BATTERY
INTO HOLDER
LED STATUS
INDICATOR
CASE
SCREW
Motion Sensor
1.
Identify Parts
LED STATUS
INDICATOR
FRONT
VIEW
2. Insert Battery
PRESS ON TAB
TO OPEN CASE
SENSOR
LENS
PROGRAM SWITCH
ACCESS HOLE
OBSERVE
BATTERY
POLARITY !!!
1.
LED STATUS
INDICATOR
FRONT
VIEW
REAR
VIEW
2. Insert Batteries
OBSERVE
BATTERY
POLARITY !!!
Siren / Strobe
Identify Parts
SIREN
SOUNDER
STROBE
LIGHTS
REMOVABLE
MOUNTING
PLATE
MOUNTING PLATE
LOCKING TAB
BATTERY
HOLDER
REAR
VIEW
PROGRAM
SWITCH
INSERT
4 TYPE "AA"
ALKALINE
BATTERIES IN
IN HOLDER
3. Add Product Via App
a. Select “ADD PRODUCT”.
b. Select Sensors.
c. Select Door / Window.
d. Follow the App
instructions.
4. Install Device (refer to full instructions)
MOUNT
SENSOR
ON WINDOW
OR DOOR
FRAME
MAGNET
ON WINDOW
OR DOOR
PROGRAM
SWITCH
INSERT BATTERY
INTO HOLDER
3. Add Product Via App
a. Select “ADD PRODUCT”.
b. Select Sensors.
c. Select Motion Sensor.
d. Follow the App
instructions.
4. Install Device (refer to full instructions)
DON'T POINT AT HEAT SOURCES (HEATERS, ETC.)
WINDOWS, OTHER MOTION DETECTORS OR
DOOR/WINDOW TRANSMITTERS
FRONT
ROOM
BEDROOM
BATH
KITCHEN
PROGRAM
SWITCH
PIR
MOTION
DETECTOR
(FOR INDOOR
USE ONLY)
MOUNT
DETECTOR
SO THAT
INTRUDER
WILL CROSS
BEAMS
INSERT HOLDER
INTO SIREN CASE
3. Add Product Via App
a. Select “ADD PRODUCT”.
b. Select Alarms.
c. Select Siren / Strobe.
d. Follow the App
instructions.
PROGRAM
SWITCH
4. Install Device (refer to full instructions)
MOUNTING
PLATE
LOCKING
TAB
INSTR,INSTL,WNK01-21KIT; P/N: 10008070 X2; INK: 4/C PROCESS COLOR; TOLERANCE: +/-.125"; MATERIAL: 80# WHITE COATED COVER; SIZE: 6.750” x 8.250”; SCALE: 1-1;
É
S
SIDE 1 OF 2
PREMIUM
Guide de programmation rapide de la suite de produits
pour la sécurité à domicile
Détecteur de portes/fenêtres
1. Identifi er les pièces
TECTEUR DE
D
PORTES/FENÊTRES
INDICATEURS
D’ÉTAT DE DEL
Détecteur de mouvement
1.
Identifi er les pièces
INDICATEURS
D’ÉTAT DE DEL
APPUYER SUR L’ONGLET
POUR OUVRIR LE BOÎTIER
Sirène/Stroboscope
1.
Identifi er les pièces
INDICATEURS
D’ÉTAT DE DEL
PLAQUE DE
MONTAGE
AMOVIBLE
SUPPORT DE
LA BATTERIE
ÉQUERRE
AIMANT
VIS DU BOÎTIER
2. Insérer la batterie
RESPECTER
LA POLARITÉ
DE LA BATTERIE!
INSÉRER LA BATTERIE
DANS LE SUPPORT
3. Ajouter un produit via l’application
a. Sélectionner « ADD PRODUCT »
(AJOUTER UN PRODUIT).
b. Sélectionner les détecteurs.
c. Sélectionner la porte
ou fenêtre.
d. Suivre les instructions
de l’application.
COMMUTATEUR
DE PROGRAMMES
LENTILLE
DU DÉTECTEUR
VUE DE FACE
TROU D’ACCÈS AU COMMUTATEUR
DE PROGRAMMES
2. Insérer la batterie
RESPECTER
LA POLARITÉ
DE LA BATTERIE!
INSÉRER LA BATTERIE
DANS LE SUPPORT
3. Ajouter un produit via l’application
a. Sélectionner « ADD PRODUCT »
(AJOUTER UN PRODUIT).
b. Sélectionner les détecteurs.
c. Sélectionner un détecteur
de mouvement.
d. Suivre les instructions
de l’application.
VUE
ARRIÈRE
COMMUTATEUR
DE PROGRAMME
VUE DE
FACE
RÉSONATEUR
DE LA SIRÈNE
LUMIÈRES DU
STROBOSCOPE
VUE
ARRIÈRE
LANGUETTE DE
VERROUILLAGE
DE LA PLAQUE
DE MONTAGE
COMMUTATEUR
DE PROGRAMMES
2. Insérer les batteries
RESPECTER
LA POLARITÉ
DE LA BATTERIE!
INSÉRER
LE SUPPORT
DANS LE BOÎTIER
DE LA SIRÈNE
INSÉRER 4 PILES
DANS LE SUPPORT
3. Ajouter un produit via l’application
a. Sélectionner « ADD PRODUCT »
(AJOUTER UN PRODUIT).
b. Sélectionner les alarmes.
c. Sélectionner la sirène/
le stroboscope.
d. Suivre les instructions
de l’application.
COMMUTATEUR
DE PROGRAMMES
ALCALINE
DE TYPE AA
4. Installer le dispositif
(se reporter aux instructions complètes).
FIXER LE
DÉTECTEUR
SUR LE CADRE
DE LA FENÊTRE
OU DE LA PORTE
Copyright © 2015 Nortek Security & Control
AIMANT SUR
LA FENÊTRE
OU LA PORTE
4. Installer le dispositif
(se reporter aux instructions complètes).
NE PAS POINTER VERS DES SOURCES DE CHALEUR
(RADIATEURS, ETC.) FENÊTRES, AUTRES DÉTECTEURS
DE MOUVEMENT OU TRANSMETTEURS DE PORTES/FENÊTRES
SALON
CHAMBRE
À COUCHER
SALLE
DE BAIN
CUISINE
DÉTECTEUR
DE MOUVEMENT
À INFRAROUGE
(POUR UN USAGE
INTÉRIEUR UNIQUEMENT)
FIXER LE
DÉTECTEUR
AFIN QUE
L’INTRUS SOIT
AMENÉ À
TRAVERSER LES
FAISCEAUX
4. Installer le dispositif
(se reporter aux instructions complètes).
PLAQUE DE
MONTAGE
LANGUETTE DE
VERROUILLAGE
