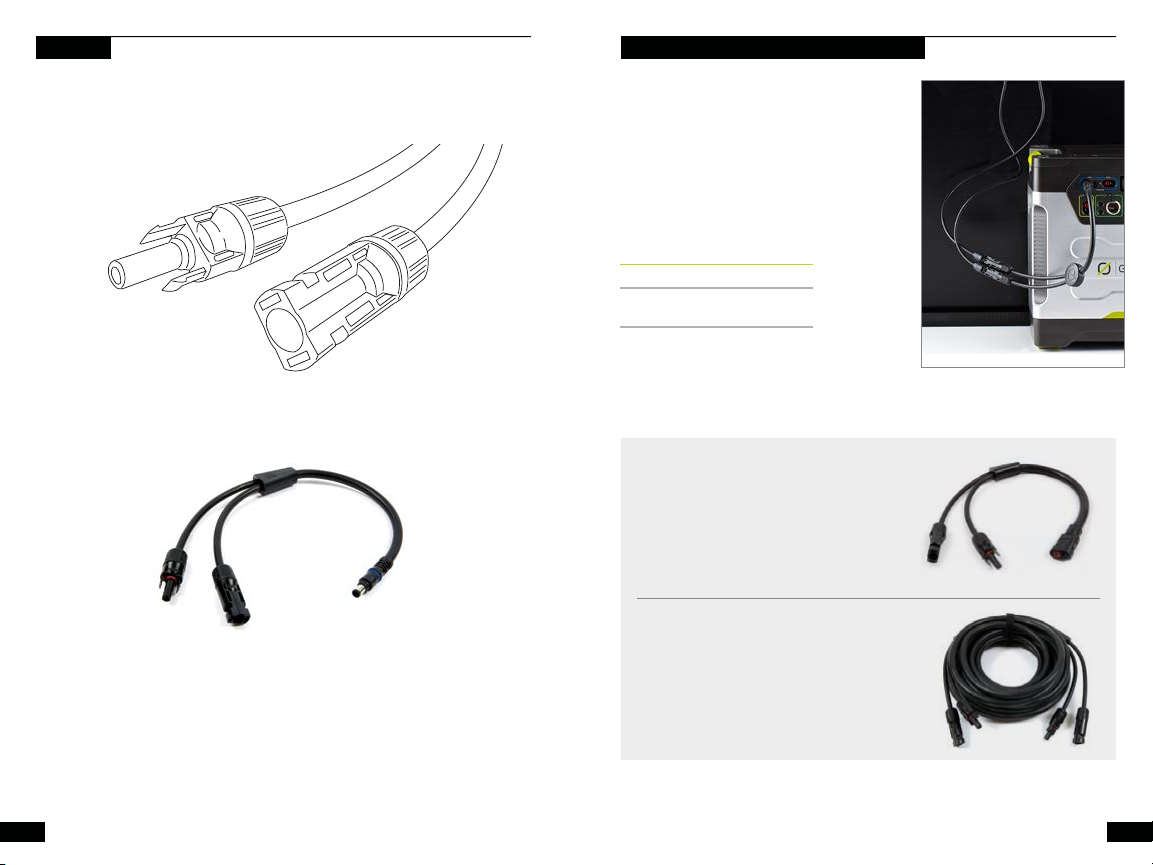

GET TO KNOW YOUR GEAR

MC4 Connectors

Located on Back of Panel

Positive

Negative

MC4 Solar to 8mm Adapter Cable

HOW TO CONNECT: GOAL ZERO YETI SOLAR GENERATOR

To connect a Boulder 90 Solar Panel to a Goal Zero Yeti Solar Generator, you will utilize the included MC4 Solar to 8mm Adapter Cable. Link the negative and positive MC4 connectors from the Boulder 90 Solar Panel to the connectors on the Adapter Cable. Insert the blue ringed 8mm plug on the Adapter Cable into the blue input port on the Goal Zero Yeti Solar Generator.

CHARGE TIME

Goal Zero Yeti 400 9-18 hours

Goal Zero Yeti 1250 27-54 hours

Sold Separately: MC4 Solar to APP Adapter Cable

If you’re chaining two or more Boulder 90 Solar Panels together before plugging them into a Goal Zero Yeti 1250 Solar Generator, you will need to purchase an MC4 Solar to APP Adapter Cable to handle the current.

#98014

Sold Separatel y: MC4 Solar 25ft Extension Cable

Goal Zero also sells an MC4 Solar 25ft Extension Cable to add more length between Boulder 90

Solar Panels and what you are plugging into, be it a third-party charge controller or a Goal Zero Yeti Solar Generator.

#98013

Page 3

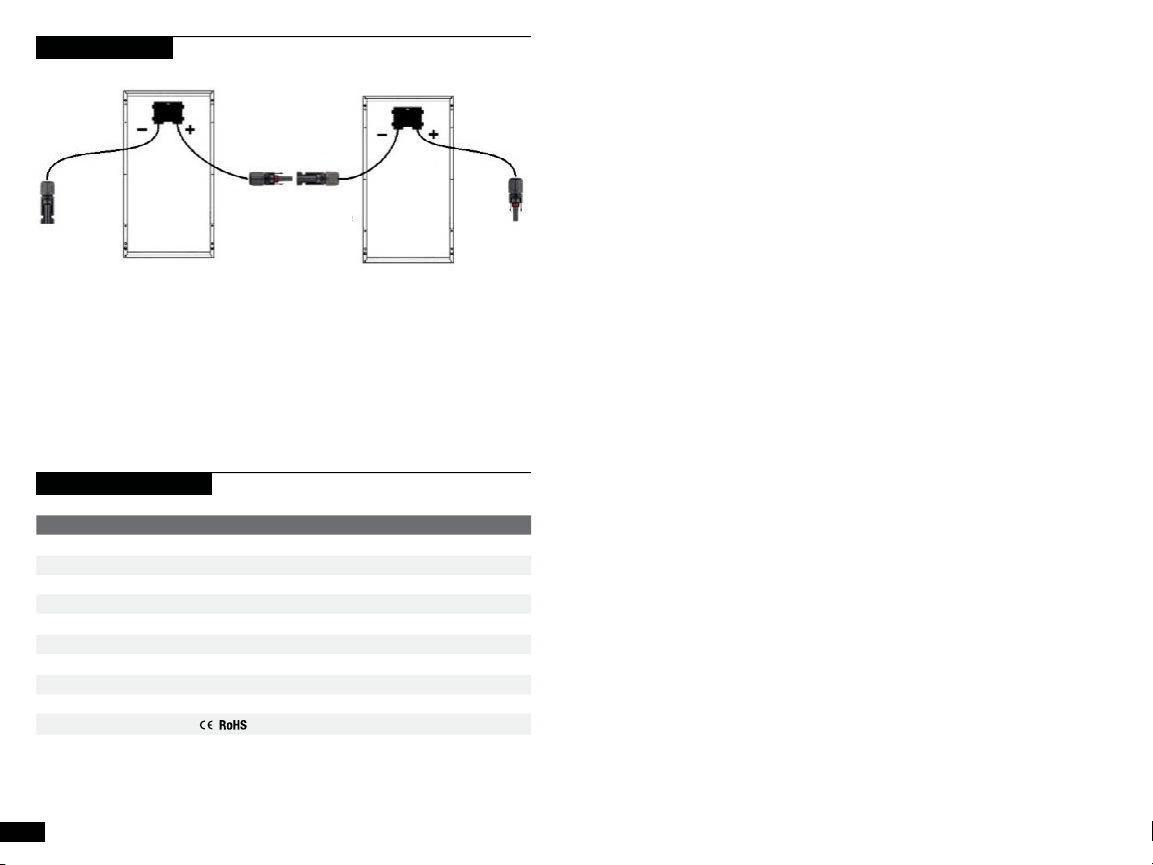

HOW TO CHAIN

When charging a Goal Zero Yeti 1250 we recommend chaining two Boulder 90 Solar Panels in series by inserting the positive MC4 Connector into the negative MC4 Connector of the second panel. Utilizing this method, voltages will increase and amperages will remain the same, causing less friction and heat. When plugging two Boulder 90 Solar Panels into a Goal Zero Yeti 1250, you will need to purchase the MC4 Solar to AP Adapter Cable to handle the current.

If you want to chain three or more Boulder 90 Solar Panels in parallel, you will need to purchase multibranch MC4 connectors that are not available from Goal Zero.

TECHNICAL SPECIFICATIONS

Boulder 90 Solar Panel

Solar Panel

Rated Power 90W

Open Circuit Voltage 18-22V

Cell Type Monocrystalline

Ports

MC4 Connectors 14-22V, up to 6A (90W max)

General

Weight 20.0 lbs (9.1 kg)

Dimensions 37.4 x 26.8 x 1.4 in (95 x 68 x 3.5 cm)

Certs

Warranty 12 months

Page 4

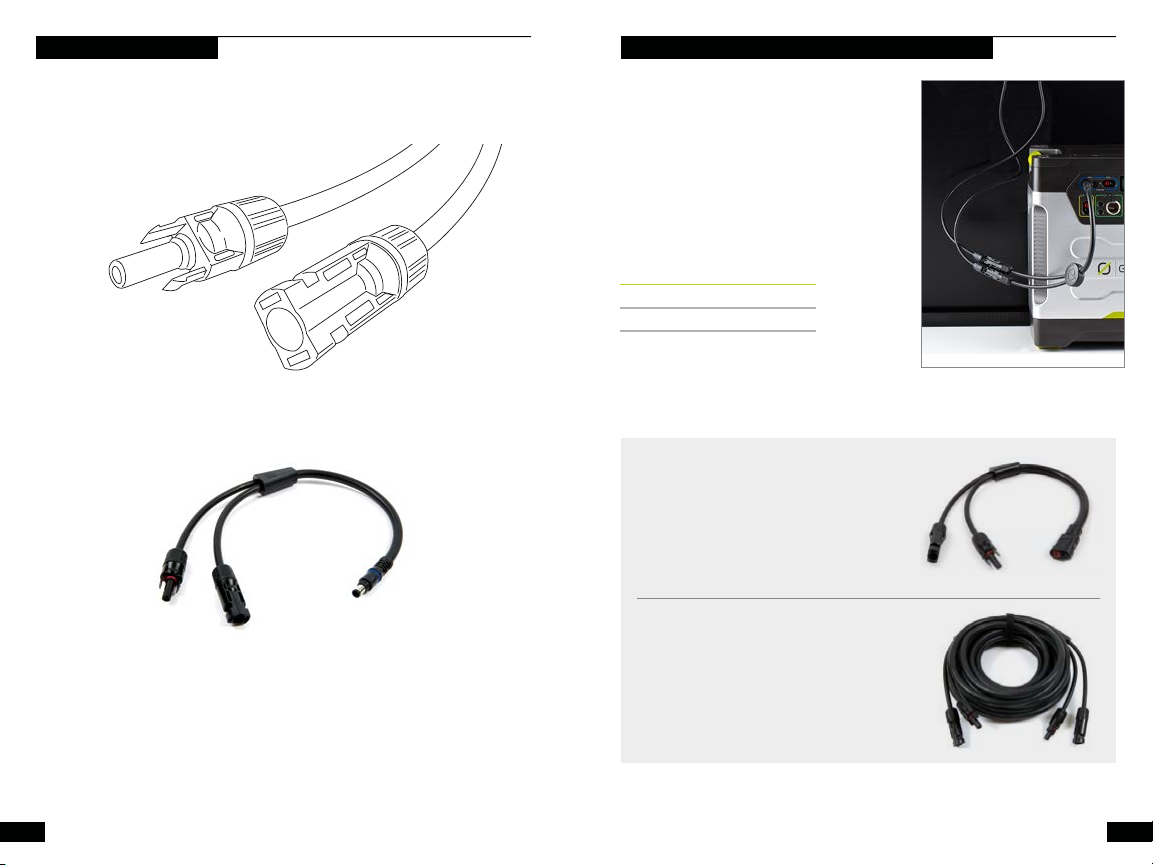

DÉCOUVREZ VOTRE APPAREIL

Connecteurs MC4

situés sur l'arrière du panneau

Positif

Câble adaptateur MC4 Solar vers 8mm

Négatif

COMMENT SE CONNECTER: KIT GÉNÉRATEUR SOLAIRE GOAL ZERO YETI

Pour connecter un panneau solaire Boulder 90 à un générateur solaire Goal Zero Yeti, vous pouvez utiliser l'adaptateur ducâble MC4 Solar de 8mminclus. Reliez les connecteurs positifs et négatifs MC4 du panneau solaire Boulder 90 aux connecteurs du câble de l'adaptateur Insérez le bouchon annelé bleu de 8mm sur le câble adaptateur dans le port d'entrée bleu sur le générateur solaire Goal Zero Yeti.

TEMPS DE CHARGE

Goal Zero Switch 400 9-18heures

Goal Zero Switch 1250 27-54heures

Vendu séparément: Câble adaptateur MC4 Solar à APP

Si vous enchaînez deux ou plusieurs panneaux solaires Boulder 90 ensemble, avant de les brancher dans un générateur solaire Goal Zero Yeti 1250, vous aurez besoin d'acheter un câble adaptateur MC4 Solar

à APP pour gérer le courant.

#98014

Vendu séparément: Câble de rallonge de 8 mètres pour MC4 solaire

Goal Zero vend aussi un câble de rallonge de 8 mètres pour MC4 Solar pour ajouter plus de

longueur entre les panneaux solaires Boulder 90 et un régulateur de charge tiers ou un générateur solaire Goal Zero Yeti.

#98013

Page 5

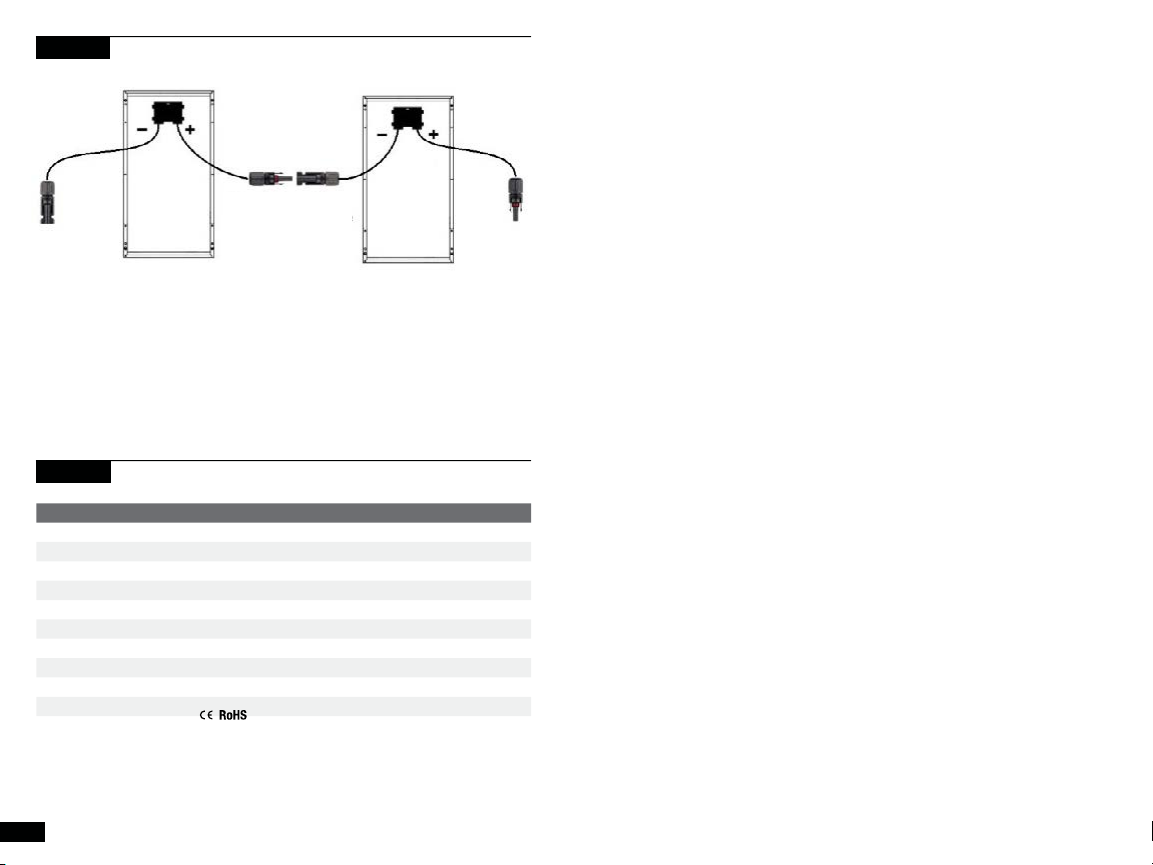

COMMENT ENCHAÎNER

Lorsque vous chargez une Goal Zero Yeti 1250 nous vous recommandons d'enchaîner deux panneaux solaires Boulder 90 en série en insérant le connecteur MC4 positif dans le connecteur MC4 négatif du deuxième panneau. En utilisant cette méthode, la tension augmentera et les intensités resteront les mêmes, en causant moins de friction et de chaleur. Si vous branchez des panneaux solaires Boulder 90 ensemble dans un générateur solaire Goal Zero Yeti 1250, vous aurez besoin d'acheter un câble adaptateur MC4 Solar à APP pour gérer le courant.

Si vous voulez enchaîner trois panneaux solaires Boulder 90 ou plus en parallèle, vous devrez acheter des connecteurs MC4 multibranches qui ne sont pas disponibles chez Goal Zero.

SPÉCIFICATIONS TECHNIQUES

Panneau solaire Boulder90

Panneau solaire

Puissance nominale 90W

Tension du circuit ouvert 18 à 22V

Type de pile Monocristalline

Ports

Connecteurs MC4 14 à 22V, jusqu’à 6A (90W max)

Général

Poids 9,1 kg (20 lb)

Dimensions 95 x 68 x 3,5 cm (37,4 x 26,8 x 1,4 po)

Certifications

Garantie 12 mois

Page 6

製品概要

プラス

パネル背面にある

MC4 コネクタ

マイナス

MC4 ソーラー - 8mm 用アダプターケーブル

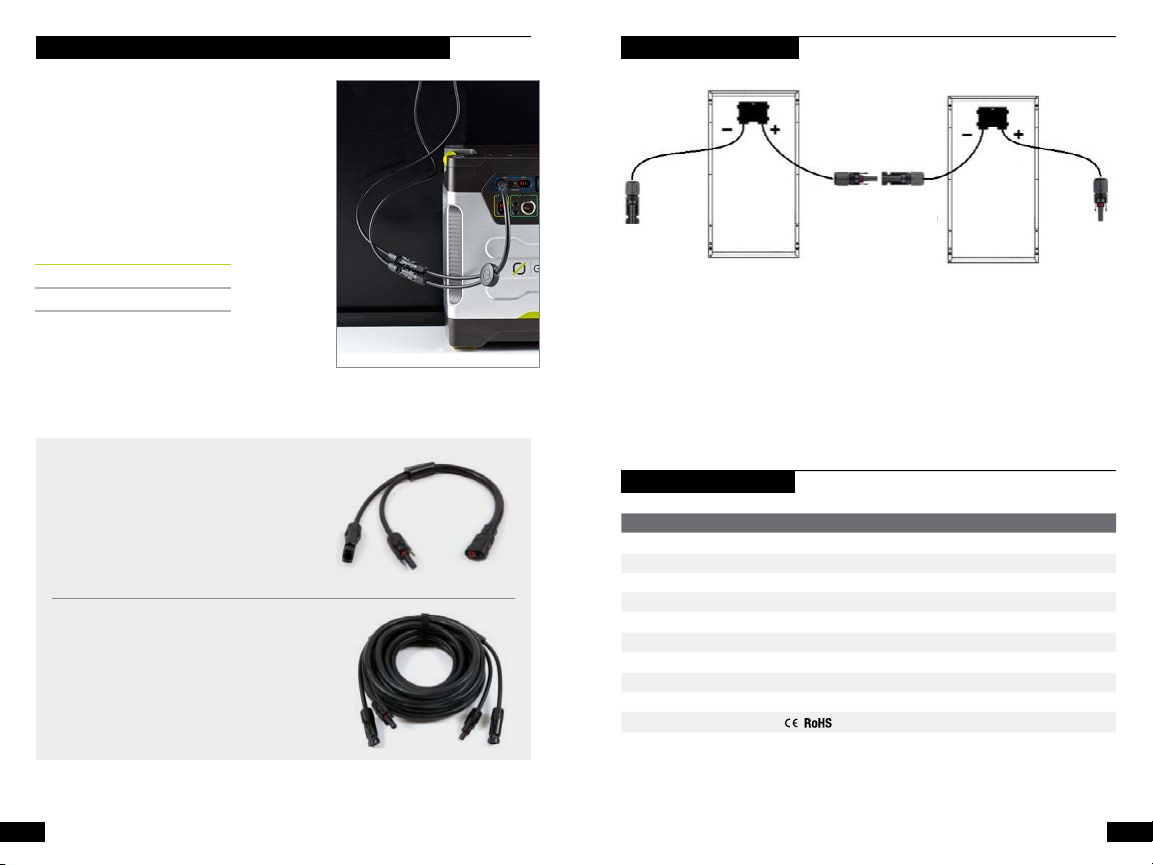

接続方法： GOAL ZERO YETI ソーラー電源

Boulder 90 ソーラーパネルを Goal Zero Yeti ソーラー電源に接続するには、同梱されている MC4 ソーラ

ー - 8mm アダプターケーブルを使用します。Boulder 90 ソーラーパネルの MC4 プラス /マイナスコネクタ

をアダプターケーブルのコネクタと接続します。アダプターケーブルの青いリングのついた 8mm プラグを Goal Zero Yeti ソーラー電源側の青色の入力ポートに接続します。

充電時間

Goal Zero Yeti 400 9〜18時間

Goal Zero Yeti 1250

別売： MC4 ソーラー - APP 用アダプターケーブル

2 つ以上の Boulder 90 ソーラーパネルを Goal Zero Yeti 1250 ソーラー電源接続前にチェーン接

続している場合、電流に対応するために MC4 ソーラー - APP 用アダプターケーブルを購入してください。

#98014

別売： MC4 ソーラー 25フィート延長ケーブル

Goal Zero から発売されている MC4 ソーラー 25 フィート延長ケーブルを使用すれば、サードパーティの充電

コントローラや Goal Zero Yeti ソーラー電源といった Boulder 90 ソーラーパネルと接続している機器との距

離を長くすることができます。

#98013

27〜54時間

1110

Page 7

接続方法

Goal Zero Yeti 1250 の充電時は、プラスの MC4 コネクタを 2 つ目のソーラーパネルのマイナスの MC4 コネクタに差し込んで、2 つの Boulder 90 ソーラーパネルをチェーン接続することを推奨します。この方法を使用することで、電圧を上げ、アンペア数を均一に保ち、摩擦と熱の発生を抑えます。Goal Zero Yeti 1250 に 2 つの Boulder 90 ソーラーパネルを接続している場合、電流に対応するために MC4 ソーラー - AP 用アダプターケーブルの購入が必要です。

3 つ以上の Boulder 90 ソーラーパネルを並列接続したい場合、マルチブランチの MC4 コネクタを購入いただく必要がありますが、Goal Zero からは発売されておりません。

技術仕様

Boulder 90 ソーラーパネル

ソーラーパネル

定格出力 90W

開放電圧 18〜22V

セル種類単結晶シリコン型

ポート

MC4 コネクター 14〜22V、6Aまで（最大 90W）

概要

重量 9.1 kg

寸法 95 x 68 x 3.5 cm

安全規格

保証 12 か月

Page 8

LERNEN SIE IHR GERÄT KENNEN

MC4-Verbinder

auf der Rückseite des Moduls

Positiv

MC4 Solar auf 8mm Adapterkabel

Negativ

SCHLIEßEN SIE IHR GERÄT AN GOAL ZERO YETI SOLAR GENERATOR

Um ein Boulder 90 Solarmodul mit einem Goal Zero Yeti Solar Generator zu verbinden, verwenden Sie das enthaltene MC4 Solar auf 8mm Adapterkabel. Verbinden Sie die negativen und positiven MC4-Stecker des Boulder 90 Solarmoduls mit den Anschlüssen des Adapterkabels. Stecken Sie den blau umrandeten 8mm-Stecker des Adapterkabels in den blauen Eingangskanal des Goal Zero Yeti Solar Generator.

LADEZEIT

Goal Zero Yeti 400 9-18 Stunden

Goal Zero Yeti 1250 27-54 Stunden

Separat verkauft: MC4 Solar auf APP Adapterkabel

Wenn Sie zwei oder mehr Boulder 90 Solarmodule miteinander verbinden, bevor Sie diese in einen Goal Zero Yeti 1250 Solar Generator stecken, müssen Sie aufgrund der Spannung ein MC4

Solar auf APP Adapterkabel kaufen.

#98014

Separat verkauft: MC4 Solar auf 25-FußVerlängerungskabel

Goal Zero verkauft außerdem ein MC4 Solar 25-Fuß-Verlängerungskabel , um Boulder 90

Solarmodule über eine noch längere Entfernung verbinden zu können, sei es mit einem externen Laderegler oder einem Goal Zero Yeti Solar Generator.

#98013

1514

Page 9

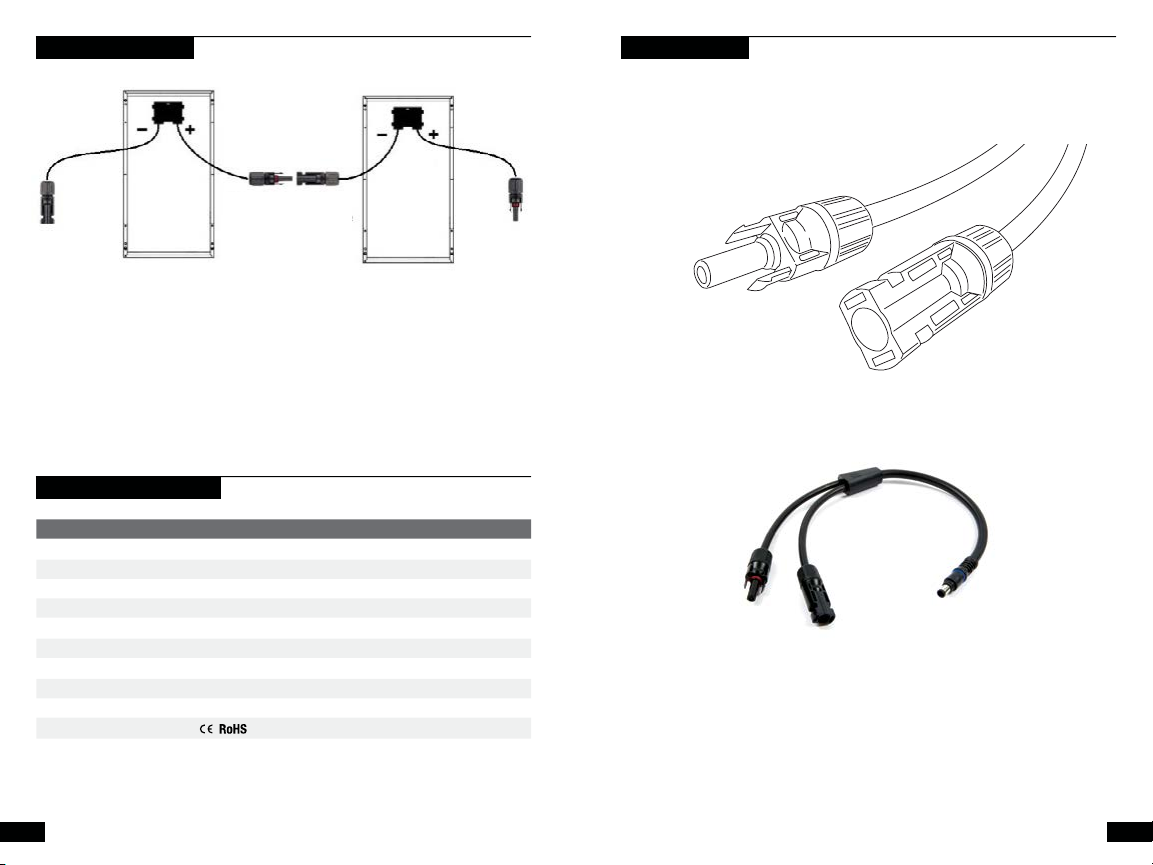

VERBINDEN SIE IHR GERÄT

CONOZCA SU EQUIPO

Zum Laden eines Goal Zero Yeti 1250 empfehlen wir Ihnen, zwei Boulder 90 Solarmodule miteinander zu verbinden, indem Sie den positiven MC4-Verbinder mit dem negativen MC4-Verbinder des zweiten Solarmoduls verbinden. Durch dieses Verfahren werden Spannungen erhöht und Stromstärken beibehalten, was zu weniger Reibung und Hitze führt. Wenn Sie zwei oder mehr Boulder 90 Solarmodule in einen Goal Zero Yeti 1250 Solar Generator stecken, müssen Sie aufgrund der Spannung ein MC4 Solar auf AP Adapterkabel kaufen.

Wenn Sie drei oder mehr Boulder 90 Solarmodule auf einmal verbinden wollen, müssen Sie Mehrfach-MC4-Verbinder kaufen, die bei Goal Zero nicht verfügbar sind.

TECHNISCHE SPEZIFIKATIONEN

Boulder 90 Solarmodul

Solarmodul

Nennleistung 90W

Leerlaufspannung 18-22V

Zelltyp Monokristallin

Anschlüsse

MC4-Verbinder 14-22 V, bis zu 6A (max. 90W)

Allgemein

Gewicht 20,0 lbs (9,1 kg)

Abmessungen 37,4 x 26,8 x 1.4 Zoll (95 x 68 x 3,5 cm)

Zertifikate

Garantie 12 Monate

Ubicados en la parte posterior del panel

Conectores MC4

Positivo

Negativo

Adaptador solar MC4 a cable adaptador de 8mm

1716

Page 10

CÓMO ESTABLECER LA CONEXIÓN GENERADOR SOLAR YETI DE GOAL ZERO

Para conectar un panel solar Boulder 90 a un generador solar Yeti de Goal Zero, debe utilizar

el adaptador solar MC4 a cable adaptador de 8mmincluido. Una los conectores MC4

positivos y negativos del panel solar Boulder 90 a los conectores del cable adaptador. Inserte el enchufe anillado azul de 8mm del cable adaptador en el puerto de entrada azul del generador solar Yeti de Goal Zero.

TIEMPO DE CARGA

Yeti 400 de Goal Zero 9 a 18 horas

Yeti 1250 de Goal Zero 27 a 54 horas

Se vende por separado: adaptador solar MC4 a cable adaptador APP

Si enlaza dos o más paneles solares Boulder 90 juntos antes de conectarlos a un generador solar Yeti 1250 de Goal Zero, tendrá que adquirir un adaptador solar MC4 a cable adaptador APP para manejar la corriente.

#98014

Se vende por separado: cable extensible de 25 pies para adaptador solar MC4

Goal Zero también vende un cable extensible de 25 pies para adaptador solar MC4 para añadir más

longitud entre los paneles solares Boulder 90 y lo que está conectado, ya sea un controlador de carga de terceros o un generador solar Yeti de Goal Zero.

#98013

CÓMO ESTABLECER EL ENLACE

Al cargar un Yeti 1250 de Goal Zero, recomendamos enlazar dos paneles solares Boulder 90 en serie insertando el conector MC4 positivo en el conector MC4 negativo del segundo panel. Al utilizar este método, los voltajes se incrementarán y los amperajes seguirán siendo los mismos, lo cual causará menos fricción y calor. Para conectar dos paneles solares Boulder 90 en un Yeti 1250 de Goal Zero, necesitará adquirir el adaptador solar MC4 a cable adaptador AP para manejar la corriente.

Si desea enlazar tres o más paneles solares Boulder 90 en paralelo, necesitará adquirir conectores MC4 de diferentes sucursales que no están disponibles en Goal Zero.

ESPECIFICACIONES TÉCNICAS

Panel solar Boulder 90

Panel solar

Potencia nominal 90W

Tensión del circuito abierto 18 a 22V

Tipo de celda Monocristalina

Puertos

Conectores MC4 14 a 22V, hasta 6A (90W máximo)

General

Peso 0,75lb (9,1kg)

Dimensiones 37,4 x 26,8 x 1,4in (95 x 68 x 3,5cm)

Certificaciones

Garantía 12 meses

1918

Page 11

GOAL ZERO HEADQUARTERS

675 West 14600 South

Bluffdale, UT 84065 1-888-794-6250 Designed in the U.S.A. Made in China
