GMC RC1200 User Manual

1

1200W

RECIPROCATING SAW
WITH ROTATING HANDLE

RC1200

RECIPROZAAG MET ROTEREND HANDVAT
SCIE ALTERNATIVE AVEC LA POIGNÉE TOURNANTE

SÄBELSÄGE MIT DREHENDEM HANDGRIFF
SEGA A GATTUCCIO CON LA MANIGLIA GIRANTE
SIERRA ALTERNATIVA DE CON LA MANIJA GIRATORIA

RC1200 Manual ed2.indd 1 12/8/09 16:13:01

2

GB

Contents

Introduction 2
Guarantee 2
Environmental protection 3
Description of symbols 3
Specifications 3
General safety rules 4
Additional safety rules for reciprocating saws 5
Accessories 6
Unpacking 6

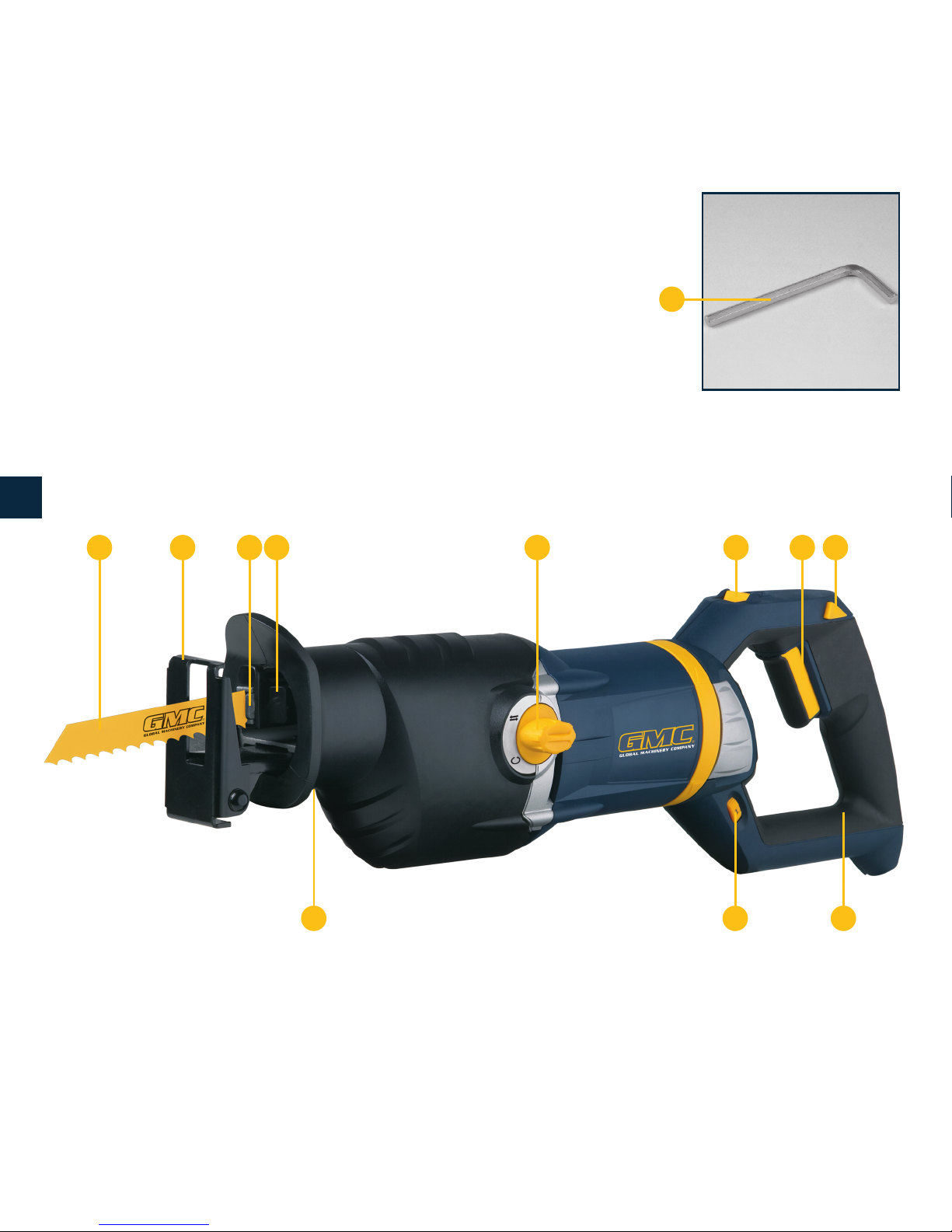

Know your product 7
Setting up 8
Installing a saw blade 8
Switching on and off 8
Varying the speed 8
Using the pendulum control 8
Changing the position of the shoe 9
Rotating the rear handle 9
General cutting 9
Plunge cutting 10
Metal cutting 10
Maintenance 11
Cleaning 11
Power cord maintenance 11
Declaration Of Conformity 11

Introduction

Thank you for purchasing this GMC Tool. These instructions
contain information necessary for safe and effective
operation of this product. This product has unique features.
Even if you are familiar with similar products, please read
this manual carefully to make sure you get the full benefit
from them. Keep this manual close to hand and ensure all
users of this tool have read and fully understand them.

Guarantee

To register your guarantee visit our web site at
www.gmctools.com and enter your details*.

Your details will be included on our mailing list
(unless indicated otherwise) for information
on future releases. Details provided will not be made
available to any third party.

Purchase Record

Date of Purchase:
Model:
Serial Number:________________________________

(located on motor housing)

Retain your receipt as proof of purchase.
If registered within 30 days of purchase GMC guarantees

to the purchaser of this product that if any part proves to
be defective due to faulty materials or workmanship within
24 MONTHS from the date of original purchase, GMC will
repair, or at its discretion replace, the faulty part free of
charge. This guarantee does not apply to commercial use
nor does it extend to normal wear and tear or damage as
a result of accident, abuse or misuse.

* Register online within 30 days of purchase.
Terms & conditions apply.
This does not affect your statutory rights.

RC1200 Manual ed2.indd 2 12/8/09 16:13:01

GB

3

Environmental Protection

Waste electrical products should not be
disposed of with household waste. Please
recycle where facilities exist. Check with your
local authority or retailer for recycling advice

Description of Symbols

The rating plate on your tool may show symbols.
These represent important information about the
product or instructions on its use.

Read instruction Manual.

Wear hearing protection.
Wear eye protection.
Wear breathing protection.

Double insulated for additional protection.

Conforms to relevant legislation and safety
standards.

Declaration of Conformity

The Undersigned: Mr Philip Ellis as authorized by: GMC

Declare that:

PRODUCT CODE: RC1200
DESCRIPTION: Reciprocating saw with Rotating Handle
Electric power: 230-240V~ 50Hz 1200W
CONFORMS TO THE FOLLOWING DIRECTIVES:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

THE TECHNICAL DOCUMENTATION IS KEPT BY GMC
Date: 25/7/09
Signed by:
Mr Philip Ellis, Managing Director

Specifications

Nominal voltage: 230–240V~ 50Hz
Input power: 1200W

No load speed: 800–2700 min

-1

Stroke Length: 30mm

Wood: 115mm

Steel: 90mm

Net weight: 4.2kg
Insulation class: Double insulated

Noise and Vibration Data:

A Weighted Sound Pressure: 85.5dB(A)
A Weighted Sound Power: 96.5dB(A)
Uncertainty: 3dB(A)

Typical Weighted Vibration:

Cutting wood: 12.72m/s2
Cutting metal sheet: 14.55m/s

2

Uncertainty: 1.5m/s

2

The sound intensity level for the operator may exceed

85dB(A) and sound protection measures are necessary

RC1200 Manual ed2.indd 3 12/8/09 16:13:01

4

GB

GENERAL SAFETY INSTRUCTIONS

WARNING. Read all safety warnings and all
instructions. Failure to follow the warnings and instructions

may result in electric shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery operated (cordless)
power tool.

1. WORK AREA SAFETY
a. Keep work area clean and well lit. Cluttered and dark

areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which

may ignite the dust or fumes.

c. Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose control.

2. ELECTRICAL SAFETY
a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adaptor plugs
with earthed (grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of
electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts. Damaged or entangled cords increase the

risk of electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of

electric shock.

3. PERSONAL SAFETY
a. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A moment

of inattention while operating power tools may result in

serious personal injury.

b. Use safety equipment. Always wear eye protection.

Safety equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for

appropriate conditions will reduce personal injuries.

c. Avoid accidental starting. Ensure the switch is in the

off position before plugging in. Carrying power tools with
your finger on the switch or plugging in power tools that
have the switch on invites accidents.

d. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personal injury.

e. Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power tool

in unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are
connected and properly used. Use of these devices

can reduce dust related hazards.

4. POWER TOOL USE AND CARE
a. Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the job

better and safer at the rate for which it was designed.

RC1200 Manual ed2.indd 4 12/8/09 16:13:01

GB

5

b. Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source before

making any adjustments, changing accessories, or
storing power tools. Such preventive safety measures

reduce the risk of starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e. Always unplug your power tool when leaving

unattended. Such preventative safety measures
reduce the risk of starting the power tool accidentally
by untrained users.

f. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and
any other condition that may affect the power tools
operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly
maintained power tools.

g. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.

h. Use the power tool, accessories and tool bits etc.,

in accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions and
the work to be performed. Use of the power tool for

operations different from those intended could result in
a hazardous situation.

5. SERVICE
a. Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is maintained.

Additional safety rules for reciprocating saws

• Always remove the plug from the mains socket before

making any adjustments or maintenance, including

changing the blade.

• When operating the saw, use safety equipment including

safety goggles or shield, ear protection, dust mask and
protective clothing including safety gloves.

• Ensure that the lighting is adequate.

• Keep the area free of tripping hazards.

• Do not let anyone under the age of 18 years operate this

saw.

• Always stand to one side when operating the saw.

• Never use a cracked or distorted saw blade. Only use

sharp blades.

• When cutting round wood, use clamps that prevent the

work piece from turning on both sides of the blade.

• Never use your hands to remove sawdust, chips or waste

close by the blade.

• Use only blades as recommended.

• Rags, cloths, cord and string and the like should never be

left around the work area.

• Avoid cutting nails. Inspect the work piece and remove all
nails and other foreign objects before beginning sawing.

• Support the work properly.

• Never reach over the blade to remove waste or off cuts.

• Do not attempt to free a jammed blade before first

switching off the machine.

• Do not slow or stop a blade with a piece of wood. Let the

blade come to rest naturally.

• If you are interrupted when operating the saw, complete

the process and switch off before looking up.

• Periodically check that all nuts, bolts and other fixings are

properly tightened.

• Always hold the saw on parts that are insulated. If you

accidentally cut into hidden wiring or the saw’s own cable,
the metal parts of the saw will become “live”.

• Never saw near combustible liquids or gases.

RC1200 Manual ed2.indd 5 12/8/09 16:13:01

6

GB

The tool must be used only for its prescribed purpose.

Any use other than those mentioned in this Manual will

be considered a case of misuse. The user and not the

manufacturer shall be liable for any damage or injury

resulting from such cases of misuse.
The manufacturer shall not be liable for any changes made

to the tool nor for any damage resulting from such changes.
Even when the tool is used as prescribed it is not possible

to eliminate all residual risk factors. The following hazards
may arise in connection with the tool’s construction
and design:

• Contact with the blade.

• Kickback of work piece and parts of work piece.

• Blade fracture.

• Catapulting of blade pieces.

• Damage to hearing if effective earmuffs are not worn.

• Harmful emissions of sawdust when the machine is
used in closed rooms. Always use supplementary dust

extraction where possible.

• Do not use blades that are deformed or cracked.

• Fully unwind cable drum extensions to avoid potential

overheating.

• When an extension cable is required, you must ensure

that it has the right ampere rating for your power tool and
is in safe electrical condition.

• After long working periods external metal parts and

accessories could be hot.

• Do not force the saw; let the tool do the work at a

reasonable speed. Overloading will occur if too much
pressure is applied and the motor slows resulting in
inefficient cutting and possible damage to the motor.

• Always remove the plug from the mains socket before
making any adjustments or maintenance, including

changing the blade.

WARNINGS. Before connecting a tool to a power source

(mains switch power point receptacle, outlet, etc.) be sure
that the voltage supply is the same as that specified on the

nameplate of the tool. A power source with a voltage greater

than that specified for the tool can result in serious injury to

the user, as well as damage to the tool.
If in doubt, do not plug in the tool. Using a power source

with a voltage less than the nameplate rating is harmful
to the motor.

Accessories

The GMC RC1200 Reciprocating Saw is supplied in a
storage case with the following accessories:

• 1 x Demolition Blade

• 1 x Wood Cutting Blade

• 1 x Metal Cutting Blade

• Hex key

• Carry case

Unpacking

Due to modern mass production techniques, it is unlikely
that your GMC Power Tool is faulty or that a part is
missing. If you find anything wrong, do not operate the tool
until the parts have been replaced or the fault has been
rectified. Failure to do so could result in serious

personal injury.

RC1200 Manual ed2.indd 6 12/8/09 16:13:01

GB

7

Know your product

Before using the Reciprocating Saw, familiarise yourself
with all the operating features and safety requirements.

Use the tool only for the applications intended. All other

applications are expressly ruled out.

10

1. Trigger switch

2. Pendulum control

3. Lock-off button

4. Tool-free blade clamp

5. Pivoting shoe

6. Saw blade

7. Rotatable rear handle

8. Handle rotation release switch

9. Speed control dial

10. Shoe adjustment screw (x 2)

11. Hex key

12. Blade clamp lever

6 5 4 12 2 8 1 3

9 7

11

RC1200 Manual ed2.indd 7 12/8/09 16:13:03

8

GB

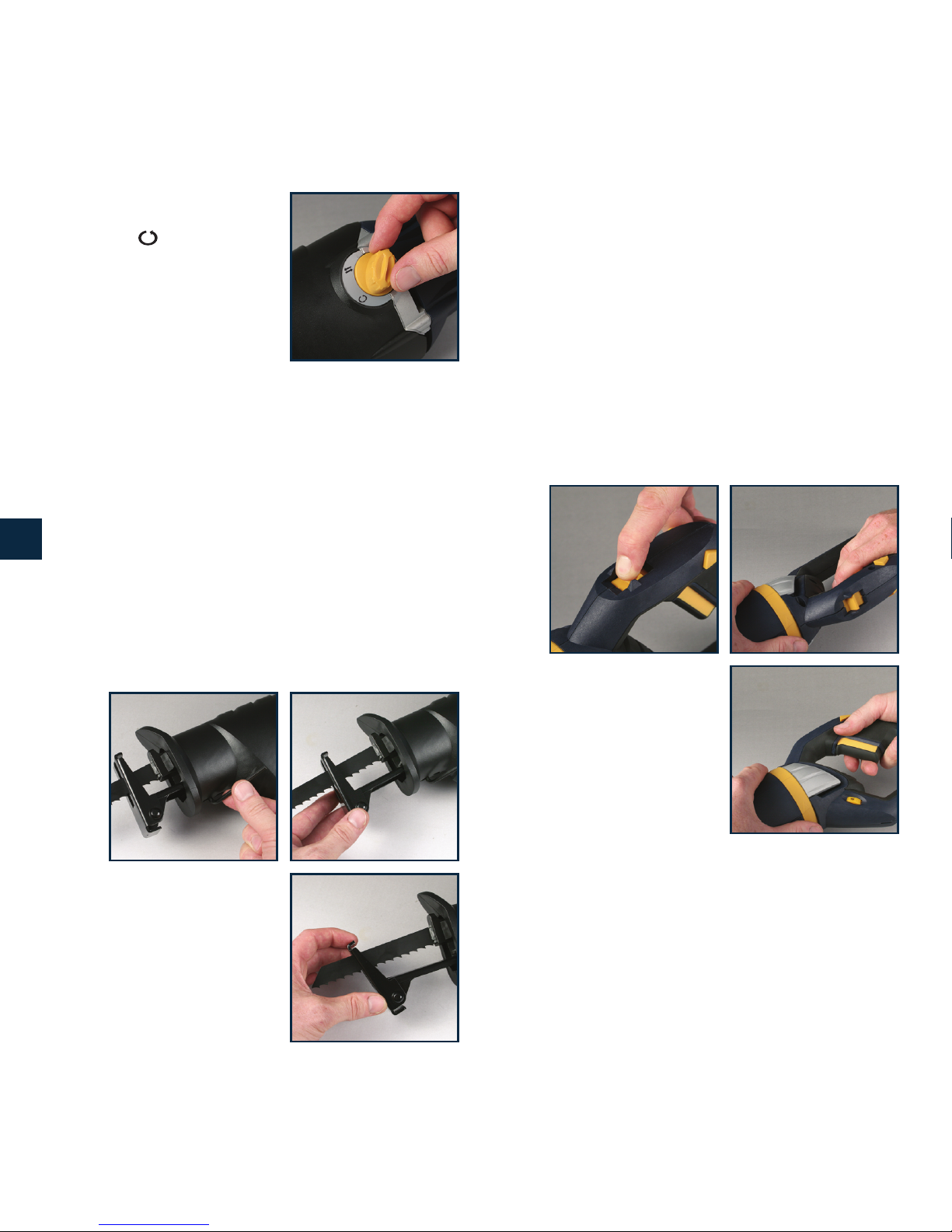

Setting up

Installing a saw blade
CAUTION. Always ensure that the saw is switched off

and unplugged from the mains supply before installing
or removing a blade. Wear work gloves when replacing
a blade.

1. Loosen the blade clamp (4) by depressing the clamp

lever (12). This will allow the saw blade to be inserted.

2. Whilst holding the blade clamp open, line up and insert
the new saw blade.

3. Let go of the blade clamp lever
(12) to lock the saw blade in
position.

4. Pull on the blade to ensure it
is securely fastened.

WARNING. Make sure that
the blade is securely fastened
before starting the saw.

Failure to do so may result in

serious injury.

Switching on and off

1. Connect the plug to the
mains supply.

2. To start the saw, press
the lock-off button (3) and
squeeze the trigger switch (1).

3. There is no need to keep the
lock-off button (3) depressed
once the saw has started.
However, if the trigger switch
(1) is released, the lock-off
button will re-engage as a
safety precaution to prevent
accidental operation.

4. In order to restart the saw, the
both the lock-off button (3) and
the trigger switch (1) must be
pressed again.

Varying the speed

Vary the speed to suit the blade
and the material being cut with
the use of the speed control

knob (9).

Using the pendulum control

1. With the pendulum control (2)
set at , the blade moves
backwards and forwards only.
This is called “straight cutting”.
Use straight cutting when
sawing hard materials such
as metal.

RC1200 Manual ed2.indd 8 12/8/09 16:13:05

GB

9

2. With the pendulum control (2)
set at position , the blade
swings up and down as well
as moving backwards and
forwards. This “pendulum
action cutting” is very efficient
when cutting softer materials.

Note. Pendulum action cutting
can leave a rough finish.
Use a file or rasp to clean up the cut edge if necessary.

WARNING. Use the straight cutting mode when you wish
to make curved or clean cuts, even when working with
soft materials.

Changing the position of the shoe
CAUTION. Always ensure that the saw is switched off

and unplugged from the power supply.

1. Loosen the two shoe adjustment screws (10) with hex

key (11) and position the shoe to shield the length of
saw blade as required.

2. Re-tighten the shoe adjustment screws. Take care not
to overtighten the screws or you will strip the thread.

3. Position the angle of the shoe
as required by pivoting it on
its axis.

4. Where possible, rest the
shoe on the material being
cut. Change the angle of the
shoe to suit the shape of the
material.

CAUTION. Do not operate the reciprocating saw if the

adjustable shoe is damaged or not installed.

Rotating the rear handle
CAUTION. Always ensure that the saw is switched off and

unplugged from the power supply.

1. The rear handle (7) can be rotated in a circle to eight set

positions of operation, spaced 45° apart.

2. The rear handle must be “locked” into one of the eight
preset positions. It must not be used at any position in
between these eight preset positions as it might rotate
during use and create a hazard.

3. To rotate the handle (7) press

on the handle rotation release

switch (8) and move the

handle to one of the present
positions. It can be turned
three positions to the left and
four positions to the right.

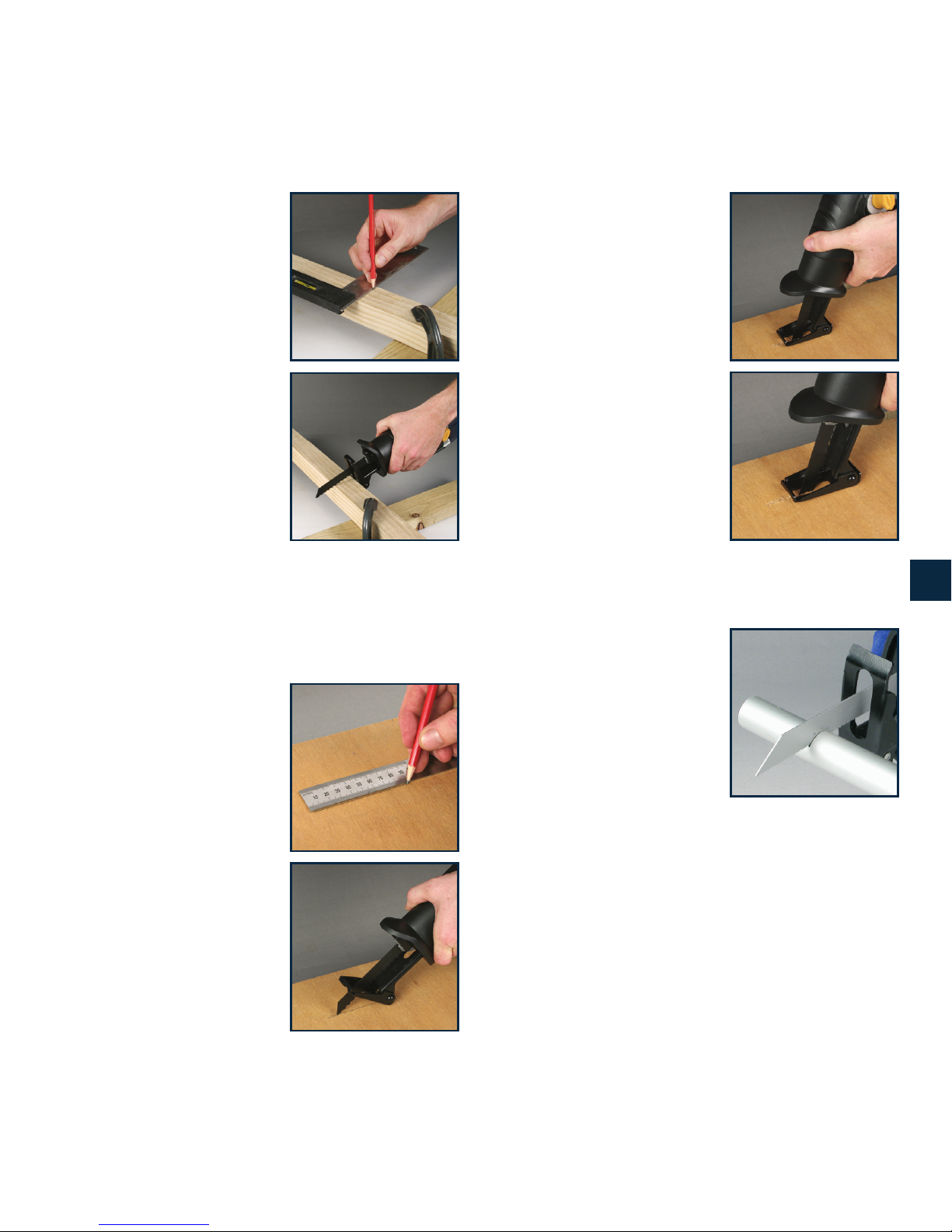

General cutting

1. Hold the saw firmly in front and clearly away from you.

2. Make sure that the blade is clear of any obstruction and
that the power cord or any extension cord is out of the
path of the blade.

3. Ensure that the material to be cut is held firmly. Small
workpieces should be held in a vice or clamped to the
workbench.

4. Mark out the cutting line.

RC1200 Manual ed2.indd 9 12/8/09 16:13:09

10

GB

5. Squeeze the trigger.

6. Select the speed with
control (9).

7. Place the shoe on the

workpiece and begin sawing.

Note. Use only enough pressure
to keep the saw cutting. Do not

force the cutting; allow the blade

and the saw to do the work.
WARNING. Use of excessive

pressure that causes bending or
twisting of the blade may cause
the blade to break.

Plunge cutting

1. Mark the line of the cut.

2. Choose a point inside the area
to be cut out and place the tip
of the blade over that point.

3. Rest the front edge of the shoe
on the workpiece and hold the
saw firmly in position.

4. Press the lock-off button and
squeeze the trigger to start
the cutting action.

WARNING. Make sure that
the blade does not touch the
workpiece until the blade has
reached maximum speed since
this could cause loss of control

and serious injury. Cut slowly until

the blade has fully penetrated the
thickness of the workpiece

Metal cutting

Metals such as sheet steel, pipe,
steel rods, aluminium, brass and
copper can be cut with your saw.

Be careful not to bend or twist the

blade and do not force the
cutting action.

We recommend that you use
cutting oil to lubricate the cut
when sawing soft metals and
steel.
It keeps the blade cooler and prolongs blade life.

CAUTION. Clamp the work firmly and cut close to the
clamping point to minimise vibration. When cutting conduit
pipe or angle iron, clamp the work in a vice if possible and
cut close to the vice. To cut thin sheet metal, sandwich the
sheet between hardboard or plywood and clamp the layers
to prevent vibration and the tearing of the metal.

RC1200 Manual ed2.indd 10 12/8/09 16:13:12

GB

11

Maintenance

WARNING. Always ensure that the tool is switched off and

the plug is removed from the power point before making any

adjustments or maintenance procedures.

Regularly check that all the fixing screws are tight. They
may vibrate loose over time.

Cleaning

1. Keep the tool’s air vents unclogged and clean at all times.

2. Remove dust and dirt regularly. Cleaning is best done
with a rag.

3. Re-lubricate all moving parts at regular intervals.

4. Never use caustic agents to clean plastic parts.

CAUTION. Do not use cleaning agents to clean the plastic

parts of the tool. A mild detergent on a damp cloth is

recommended. Water must never come into contact with
the tool.

Power cord maintenance

If the supply cord needs replacing, the task must be carried
out by the manufacturer, the manufacturer’s agent, or an
authorised service centre in order to avoid a safety hazard.

RC1200 Manual ed2.indd 11 12/8/09 16:13:12

12

NL

Inhoud

Introductie 12
Garantie 12
Bescherming van het milieu 13
Beschrijving symbolen 13
Specificaties 13
Algemene veiligheidsregels 14
Aanvullende veiligheidsregels voor reciprozagen 15
Accessoires 17
Uitpakken 17
Ken uw product 18
Instellen 19
Een zaagblad monteren 19
Aan- en uitschakelen 19
De snelheid variëren 19
De pendelbediening gebruiken 19
De positie van de schoen veranderen 20
De achterhandgreep draaien 20
Zagen algemeen 20
Gaten zagen 21
Metaal zagen 21
Onderhoud 22
Reinigen 22
Onderhoud elektriciteitssnoer 22
Eg-Verklaring van Overeenstemming 22

Introductie

Hartelijk dank voor de aanschaf van dit GMC-

gereedschap. Deze instructies bevatten informatie die u
nodig hebt voor een veilige en doeltreffende bediening
van dit product. Dit product heeft unieke kenmerken. Zelfs

als u bekend bent met gelijksoortige producten dient u

deze handleiding zorgvuldig door te lezen, zodat u in staat
bent alle voordelen te benutten. Houd deze handleiding

bij de hand en zorg ervoor dat alle gebruikers van dit

gereedschap de handleiding hebben gelezen en volledig
hebben begrepen.

Garantie

Om uw garantie te registreren, gaat u naar onze website op
www.gmctools.com en voert u uw gegevens in*.

Uw gegevens worden opgeslagen in onze mailinglist (tenzij

u anders aangeeft) voor informatie over nieuwe producten.
De ingevulde gegevens worden aan geen enkele derde

partij beschikbaar gesteld.

Aankoopgegevens

Datum van aankoop:
Model:
Serienummer:________________________________

(bevindt zich op motorbehuizing)

Bewaar uw aankoopbon als aankoopbewijs.

Indien dit product wordt geregistreerd binnen 30 dagen na
aankoop, garandeert GMC de koper van dit product dat
indien een onderdeel defect is vanwege fouten in materiaal
of uitvoering binnen 24 maanden na de datum van de

oorspronkelijke aankoop, GMC het defecte onderdeel gratis

repareert of, naar eigen inzicht, vervangt. Deze garantie
heeft geen betrekking op commercieel gebruik en strekt zich

niet uit tot normale slijtage of schade ten gevolge van een

ongeluk, verkeerd gebruik of misbruik.
*Registreer online binnen 30 dagen na aankoop.

Algemene voorwaarden zijn van toepassing.
Dit tast uw wettelijke rechten niet aan.

RC1200 Manual ed2.indd 12 12/8/09 16:13:12

NL

13

Bescherming Van Het Milieu

Elektrische producten mogen niet worden
afgevoerd met het normale huisvuil. Indien de

mogelijkheid bestaat, dient u het product te
recyclen. Vraag de plaatselijke autoriteiten of

winkelier om advies betreffende recyclen.

Beschrijving symbolens

Op het gegevensplaatje van uw gereedschap kunnen zich

symbolen bevinden.

Deze vertegenwoordigen belangrijke informatie over het

product of instructies voor het gebruik.

Lees het Handboek van de Instructie.

Draag gehoorbescherming.
Draag oogbescherming.
Draag bescherming voor de luchtwegen.

Dubbel geïsoleerd voor extra bescherming.

Voldoet aan de relevante wetgeving en
veiligheidsstandaards.

Eg-Verklaring van Overeenstemming

De Ondergetekende: Mr Philip Ellis Gemachtigd door: GMC

Declare that:

TYPE/ SERIENR: RC1200
NAAM/MODEL: Reciprocating saw with Rotating Handle
Stroom: 230-240V~ 50Hz 1200W
VOLDOET AAN DE VEREISTEN VAN DE RICHTLIJN:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

DE TECHNISCHE DOCUMENTATIE WORDT BEWAARD DOOR GMC
Datum: 25/7/09
Langs ondertekend: Mr Philip Ellis, Managing Director

Specificaties

Nominaal voltage: 230–240V~ 50 Hz
Ingangsstroom: 1200W

Snelheid onbelast: 800–2700 min

-1

Strooklengte: 30mm
Hout: 115mm

Staal: 90mm

Netto gewicht: 4,2kg
Isolatieklasse: Dubbel geïsoleerd

Geluidsdrukniveau: 97dB( A)

De Gegevens van het lawaai en van de Trilling:

Een gewogen Correcte Druk: 85.5dB(A)

Een gewogen Correcte

Macht: 96.5dB(A)
Onzekerheid: 3dB(A)

Trilling:

Scherp hout: 12.72m/s2
Scherp metaalblad: 14.55m/s

2

Onzekerheid: 1.5m/s

2

Het correcte intensiteitsniveau voor de exploitant

kan 85dB(A) overschrijden en de correcte
beschermingsmaatregelen zijn noodzakelijk

RC1200 Manual ed2.indd 13 12/8/09 16:13:12

14

NL

Algemene veiligheidsregels

WAARSCHUWING. Lees alle instructies door. Het niet

opvolgen van alle instructies die hieronder vermeld staan,

kan resulteren in een elektrische schok, brand en/of

ernstig letsel. De term “elektrisch gereedschap” in alle
hieronder vermelde waarschuwingen heeft betrekking op
uw op de stroom aangesloten (met een snoer) elektrische
gereedschap of uw met een accu (snoerloos) bediende
elektrische gereedschap.

Bewaar deze instructies

1. WERKGEBIED

a. Houd het werkgebied schoon en zorg voor een goede

verlichting. Rommelige en donkere ruimtes leiden vaak

tot ongelukken.

b. Werk niet met elektrisch gereedschap in explosieve

omgevingen, zoals bijvoorbeeld in de aanwezigheid

van ontvlambare vloeistoffen, gassen of stof. Elektrisch
gereedschap brengt vonken teweeg die stof of dampen
kunnen doen ontbranden.

c. Houd kinderen en omstanders uit de buurt wanneer u

elektrisch gereedschap bedient. Door afleiding kunt u

de controle over het gereedschap verliezen.

2. VEILIGHEID MET BETREKKING TOT ELEKTRICITEIT

a. De stekkers van het elektrische gereedschap

moeten passen bij het stopcontact. U mag op geen

enkele manier de stekker aanpassen. Gebruik geen

adapterstekkers bij geaard elektrisch gereedschap. Het
gebruikmaken van ongewijzigde stekkers en bijpassende

stopcontacten vermindert het risico op een elektrische
schok.

b. Vermijd lichamelijk contact met geaarde

oppervlakken zoals pijpen, radiatoren, fornuizen en
koelkasten. Het risico op een elektrische schok neemt

toe als uw lichaam geaard wordt.

c. Laat elektrisch gereedschap niet nat worden.

Wanneer elektrisch gereedschap nat wordt, neemt het
risico op een elektrische schok toe.

d. Beschadig het snoer niet. Gebruik het snoer nooit

om te dragen, te trekken of om de stekker uit het

stopcontact te trekken. Houd het snoer verwijderd van

hitte, olie, scherpe randen of bewegende delen. Door
beschadigde of in de knoop geraakte snoeren neemt het
risico op een elektrische schok toe.

e. Wanneer u elektrisch gereedschap buiten gebruikt,

maak dan gebruik van een verlengsnoer dat geschikt
is voor gebruik buitenshuis. Het gebruik van een snoer

dat geschikt is voor gebruik buitenshuis vermindert het
risico op een elektrische schok.

3. PERSOONLIJKE VEILIGHEID
a. Blijf alert, houd uw aandacht gericht op wat u aan

het doen bent en gebruik uw gezonde verstand
wanneer u elektrisch gereedschap bedient. Gebruik

het elektrisch gereedschap niet wanneer u vermoeid bent

of onder invloed van drugs, alcohol of medicijnen. Eén
moment van onoplettendheid tijdens het bedienen van
elektrisch gereedschap kan leiden tot ernstig persoonlijk

letsel.

b. Maak gebruik van veiligheidsmateriaal. Draag altijd

oogbescherming. Veiligheidsmateriaal dat onder

de juiste omstandigheden gebruikt wordt, zoals een

stofmasker, niet-slippend veiligheidsschoeisel, een helm

of oorbescherming, vermindert persoonlijk letsel.

c. Zorg ervoor dat het apparaat niet per ongeluk wordt

gestart. Kijk of de schakelaar in de uit-stand staat

voordat u de stekker in het stopcontact steekt. Het
dragen van elektrisch gereedschap met uw vinger op de
schakelaar of het aansluiten op de stroom van elektrisch
gereedschap met de schakelaar ingeschakeld kan tot
ongelukken leiden.

d. Verwijder alle stel- of moersleutels voordat u het

elektrische gereedschap inschakelt. Een moer- of

stelsleutel die zich op een draaiend onderdeel van
het elektrische gereedschap bevindt, kan leiden tot

persoonlijk letsel.

e. Reik niet te ver. Blijf altijd stevig en in balans staan. Zo

houdt u meer controle over het elektrische gereedschap
in onverwachte situaties.

f. Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd uw haar, kleding en

RC1200 Manual ed2.indd 14 12/8/09 16:13:12

NL

15

handschoenen weg van bewegende delen. Loshangende

kleding, sieraden of lang haar kunnen in bewegende
delen terechtkomen.

g. Als er onderdelen voor stofafvoer- en

stofverzameling worden meegeleverd, sluit deze dan
aan en gebruik deze op de juiste wijze. Het gebruik

van deze onderdelen kan het risico op stofgerelateerde
ongelukken verminderen.

4. GEBRUIK EN VERZORGING VAN ELEKTRISCH
GEREEDSCHAP

a. Forceer elektrisch gereedschap niet. Gebruik

elektrisch gereedschap dat geschikt is voor het werk dat
u wilt uitvoeren. Geschikt elektrisch gereedschap werkt
beter en veiliger op een passende snelheid.

b. Gebruik het elektrische gereedschap niet als de

schakelaar het apparaat niet in- en uitschakelt. Elk

elektrisch gereedschap dat niet bediend kan worden met

de schakelaar is gevaarlijk en moet gerepareerd worden.

c. Haal de stekker uit het stopcontact voordat u

instellingen aanpast, accessoires verandert of
het elektrische gereedschap opbergt. Dergelijke

voorzorgsmaatregelen verminderen het risico op het per
ongeluk starten van het elektrische gereedschap.

d. Berg elektrisch gereedschap dat niet in gebruik is

op buiten bereik van kinderen en laat mensen die
niet bekend zijn met het elektrische gereedschap of
met deze instructies het elektrische gereedschap
niet bedienen. Elektrisch gereedschap is gevaarlijk in de

handen van onervaren gebruikers.

e. Haal altijd de stekker van het elektrisch gereedschap

uit het stopcontact indien u dit onbeheerd achterlaat.

Dergelijke preventieve veiligheidsmaatregelen

verminderen het risico op het per ongeluk starten van het
elektrische gereedschap door ongeoefende gebruikers.

f. Onderhoud uw elektrisch gereedschap. Controleer op

foutieve uitlijning of het vastslaan van bewegende
delen, gebroken onderdelen en elke andere afwijking
die de werking van het elektrische gereedschap
zou kunnen beïnvloeden. Indien het elektrische

gereedschap beschadigd is, moet u het laten repareren

voordat u het weer gebruikt. Veel ongelukken worden
veroorzaakt door slecht onderhouden elektrisch
gereedschap.

g. Houd snijwerktuigen scherp en schoon. Goed

onderhouden scherp snijdende snijwerktuigen slaan
minder snel vast en zijn gemakkelijker te bedienen.

h. Gebruik het elektrische gereedschap, de accessoires

en onderdelen, etc. volgens deze instructies en
zoals is bedoeld voor elk specifiek type elektrisch
gereedschap, en houd daarbij rekening met
de werkomstandigheden en het uit te voeren
werk. Gebruik van elektrisch gereedschap voor

werkzaamheden die verschillen van die waarvoor het

apparaat bestemd is, kan leiden tot een gevaarlijke

situatie.

5. ONDERHOUD
a. Laat uw elektrische gereedschap onderhouden

door een gekwalificeerde vakman en gebruik alleen
identieke vervangende onderdelen. Zo bent u er zeker

van dat de veiligheid van het elektrische gereedschap

gewaarborgd blijft.

Aanvullende veiligheidsregels voor
reciprozagen

• Haal altijd de stekker uit het stopcontact voordat u

instellingen aanpast of onderhoud pleegt, inclusief het
vervangen van zaagblad.

• Wanneer u de zaag gebruikt, dient u veiligheidsmateriaal

te gebruiken, inclusief een veiligheidsbril of -schild,
gehoorbescherming, een stofmasker en beschermende
kleding inclusief veiligheidshandschoenen.

• Zorg voor voldoende verlichting.

• Houd uw werkgebied vrij van zaken waar u over

kunt struikelen.

• Personen jonger dan 18 jaar mogen deze zaag
niet bedienen.

• Ga altijd aan één kant van de zaag staan wanneer
u deze bedient.

• Gebruik nooit een gebarsten of vervormd zaagblad.

Gebruik alleen scherpe zaagbladen.

RC1200 Manual ed2.indd 15 12/8/09 16:13:12

16

NL

• Wanneer u rond hout zaagt, gebruik dan klemmen aan

beide kanten van het zaagblad om te voorkomen dat het
werkstuk gaat draaien.

• Verwijder zaagstof, spaanders of afval vlakbij het

zaagblad nooit met uw handen.

• Gebruik alleen aanbevolen zaagbladen.

• Lappen, kleden, snoeren, koorden en dergelijke mogen

nooit in het werkgebied rondslingeren.

• Zaag niet door spijkers. Inspecteer het werkstuk en
verwijder alle spijkers en andere vreemde objecten

voordat u begint te zagen.

• Ondersteun het werk goed.

• Reik nooit over het zaagblad heen om afval of
afgezaagde stukken te verwijderen.

• Probeer een zaagblad dat vastzit niet los te maken

voordat u de machine hebt uitgeschakeld.

• Laat een zaagblad niet langzamer gaan of stoppen door
middel van een stuk hout. Laat het zaagblad uit zichzelf

tot stilstand komen.

• Als u gestoord wordt tijdens het zagen, maak uw werk
dan af en schakel de zaag uit voordat u op- of omkijkt.

• Controleer regelmatig of alle moeren, bouten en andere

onderdelen nog goed vastzitten.

• Houd de zaag altijd vast aan onderdelen die geïsoleerd
zijn. Als u per ongeluk in verborgen bedrading zaagt of in

het eigen snoer van de zaag, komen de metalen delen
van de zaag onder stroom te staan.

• Zaag nooit in de buurt van brandbare vloeistoffen of gassen.

Het gereedschap mag alleen gebruikt worden voor het
voorgeschreven doel. Elk ander doel dan vermeld staat
in deze handleiding wordt beschouwd als misbruik. De

gebruiker en niet de fabrikant is vervolgens aansprakelijk

voor eventuele schade of eventueel letsel ten gevolge van

dergelijke gevallen van misbruik.
De fabrikant is niet verantwoordelijk voor eventuele

wijzigingen die gedaan worden aan het gereedschap, noch
voor eventuele schade die het resultaat is van dergelijke
wijzigingen.

Zelfs wanneer het gereedschap gebruikt wordt zoals

is voorgeschreven, is het niet mogelijk alle resterende

risicofactoren te elimineren. De volgende gevaren kunnen
zich voordoen met betrekking tot de constructie en het
ontwerp van het gereedschap:

• Contact met het zaagblad.

• Terugslag van het werkstuk of delen van het werkstuk.

• Breken van het mes.

• Wegschieten van delen van het zaagblad.

• Gehoorschade indien er geen goed werkende

gehoorbeschermers worden gedragen.

• Schadelijke emissie van houtstof wanneer de machine in
een gesloten ruimte wordt gebruikt. Maak waar mogelijk
altijd gebruik van een stofafvoermechanisme.

• Gebruik geen zaagbladen die vervormd of gescheurd zijn.

• Rol verlengsnoeren op een kabelhaspel volledig uit om
mogelijke oververhitting te voorkomen.

• Indien u een verlengsnoer nodig hebt, dient u ervoor te
zorgen dat het de juiste ampère heeft voor uw elektrische

gereedschap en in goede staat is.

• Na langdurig gebruik kunnen accessoires en metalen
delen aan de buitenkant heet zijn.

• Forceer de zaag niet; laat het gereedschap het werk
doen op een redelijke snelheid. Er ontstaat overbelasting

als u teveel druk uitoefent en de motor draait langzamer

wat resulteert in minder efficiënt zagen en mogelijke

schade aan de motor.

• Haal altijd de stekker uit het stopcontact voordat u

instellingen aanpast of onderhoud pleegt, inclusief het
vervangen van het zaagblad.

WAARSCHUWINGEN. Voordat u gereedschap met de
stroom verbindt (stopcontact, verlengsnoer, etc.), dient u

ervoor te zorgen dat het voltage gelijk is aan wat op het
gegevensplaatje van het gereedschap wordt vermeld.

Indien het voltage van de stroombron hoger is dan op het
gereedschap vermeld staat, kan dit leiden tot ernstig letsel
voor de gebruiker en schade aan het gereedschap.

RC1200 Manual ed2.indd 16 12/8/09 16:13:13

NL

17

Verbind het gereedschap niet met de stroom indien u

twijfelt. Indien u een stroombron gebruikt met een voltage
dat lager is dan op het gegevensplaatje staat vermeld, is dit
schadelijk voor de motor.

Accessoires

De GMC RC1200 reciprozaag wordt met de volgende
accessoires geleverd in een opbergkoffer:

• 1 x sloopzaagblad

• 1 x houtzaagblad

• 1 x metaalzaagblad

• Zeshoekige sleutel

• Draagtas

Uitpakken

Vanwege de moderne massaproductietechnieken is het

niet waarschijnlijk dat uw GMC-gereedschap gebreken
vertoont of dat er een onderdeel ontbreekt. Als u ziet dat

er iets niet in orde is, gebruik het gereedschap dan niet

totdat de onderdelen vervangen zijn of het defect is

hersteld. Indien u dit niet doet, kan dit leiden tot ernstig

persoonlijk letsel.

RC1200 Manual ed2.indd 17 12/8/09 16:13:13

18

NL

Ken uw product

Voordat u de reciprozaag gaat gebruiken, dient u alle
kenmerken en veiligheidseisen goed in u op te nemen.

Gebruik het gereedschap alleen voor het doel waarvoor het

bestemd is. Alle andere doelen zijn expliciet uitgesloten.

10

1. Trekkerschakelaar

2. Pendelbediening

3. Vergrendelknop

4. Zaagbladklem (geen
gereedschap nodig)

5. Draaiende schoen

6. Zaagblad

7. Draaibare achterhandgreep

8. Schakelaar voor vrijgeven

handgreeprotatie

9. Knop snelheidsbediening

10. Schoenstelschroef (x 2)

11. Zeshoekige sleutel

12. Hendel zaagbladklem

6 5 4 12 2 8 1 3

9 7

11

RC1200 Manual ed2.indd 18 12/8/09 16:13:14

NL

19

Instellen

Een zaagblad monteren
LET OP. Zorg er altijd voor dat de zaag is uitgeschakeld en

van de stroom is gehaald voordat u een zaagblad monteert

of verwijdert. Draag werkhandschoenen wanneer u een

zaagblad vervangt.

1. Maak de zaagbladklem (4) los door op de klemhendel

(12) te drukken. Zo kan het zaagblad erin gestoken
worden.

2. Terwijl u de zaagbladklem open houdt, steekt u het

nieuwe zaagblad erin en lijnt u dit blad uit.

3. Laat de hendel van de

zaagbladklem (12) los om het zaagblad op zijn plaats te

vergrendelen.

4. Trek aan het blad om te

controleren of het goed vastzit.

WAARSCHUWING. Controleer
of het zaagblad goed vastzit
voordat u de zaag start.

Indien u dit niet doet, kan dit
ernstig letsel tot gevolg hebben.

Aan- en uitschakelen

1. Steek de stekker in het
stopcontact.

2. Om de zaag te starten, drukt
u op de vergrendelknop

(3) en knijpt u in de

trekkerschakelaar (1).

3. U hoeft de vergrendelknop
(3) niet ingedrukt te houden

als de zaag gestart is. Als de

trekkerschakelaar (1) echter
wordt losgelaten, vergrendelt
de vergrendelknop weer om
te voorkomen dat de zaag per
ongeluk gestart wordt.

4. Om de zaag opnieuw te
starten, moeten zowel de
vergrendelknop (3) als de
trekkerschakelaar (1) opnieuw
ingedrukt worden.

De snelheid variëren

Pas de snelheid aan bij het

zaagblad en het materiaal dat
u zaagt met de knop voor de

snelheidsbediening (9).

De pendelbediening gebruiken

1. Met de pendelbediening (2)
op stand , beweegt het
zaagblad alleen naar voren en
naar achteren. Dit wordt “recht
zagen” genoemd. Gebruik
“recht zagen” als u harde
materialen zoals metaal zaagt.

RC1200 Manual ed2.indd 19 12/8/09 16:13:15

20

NL

2. Met de pendelbediening (2)
op stand , beweegt het
zaagblad op en neer en naar
voren en naar achteren. Dit
“pendelzagen” is heel handig
voor het zagen van zachtere
materialen.

Opmerking. Met pendelzagen

kunt u een ruwe afwerking krijgen.
Gebruik een vijl of rasp om de rand indien nodig bij te werken.

WAARSCHUWING. Gebruik de stand “recht zagen” als u
gebogen of gladde zaagsnedes wilt maken, ook als u met
zachte materialen werkt..

De positie van de schoen veranderen
LET OP. Zorg er altijd voor dat de zaag is uitgeschakeld en

dat de stekker uit het stopcontact is gehaald.

1. Maak de twee schoenstelschroeven (10) los met de
zeskantige sleutel (11) en plaats de schoen zo dat de
lengte van het zaagblad naar wens bedekt wordt.

2. Zet de schoenstelschroeven weer vast. Zet de schroeven
niet te strak vast, omdat dan de schroefdraad doldraait.

3. Stel de hoek van de schoen
naar wens in, door deze om

zijn as te draaien.

4. Laat indien mogelijk de schoen

rusten op het materiaal dat

wordt gezaagd. Wijzig de hoek

van de schoen om hem te

laten passen bij de vorm van

het materiaal.

LET OP. Werk niet met de reciprozaag als de verstelbare
schoen beschadigd is of niet gemonteerd.

De achterhandgreep draaien
LET OP. Zorg er altijd voor dat de zaag is uitgeschakeld

en dat de stekker uit het stopcontact is gehaald.

1. De achterhandgreep (7) kan rondgedraaid worden naar

acht vaste bedieningsstanden, met een tussenruimte
van 45°.

2. De achterhandgreep moet “vergrendeld” worden in één

van de acht vaste standen. Zet hem niet op een stand

tussen deze acht vaste standen in, omdat hij dan kan
gaan draaien tijdens het gebruik, wat gevaarlijk is.

3. Om de handgreep (7) te

draaien, drukt u op de

schakelaar voor het vrijgeven
van de handgreeprotatie (8)

en beweegt u de handgreep

naar één van de vaste

standen. De handgreep kan
drie standen naar links en vier
standen naar rechts gedraaid
worden.

Zagen algemeen

1. Houd de zaag stevig vast, voor u maar niet vlakbij u.

2. Zorg ervoor dat het zaagblad niet geblokkeerd wordt en
dat het snoer of het eventuele verlengsnoer niet in de
buurt van het zaagblad kan komen.

RC1200 Manual ed2.indd 20 12/8/09 16:13:17

NL

21

3. Controleer of het te zagen
materiaal stevig vast zit. Kleine
werkstukken moeten worden
vastgeklemd in een klem of
aan de werkbank.

4. Markeer de zaaglijn.

5. Knijp in de trekker.

6. Selecteer de snelheid met de
bedieningsknop (9).

7. Plaats de schoen op het

werkstuk en begin te zagen.

Opmerking. Gebruik net
voldoende druk om het zaagblad
aan het zagen te houden. Forceer

de zaag niet; laat het zaagblad en

de zaag het werk doen.
WAARSCHUWING. Teveel

druk kan ertoe leiden dat het zaagblad buigt of verdraait
waardoor het kan breken.

Gaten zagen

1. Markeer de zaaglijn.

2. Kies een punt binnen het
gebied dat moet worden
uitgezaagd en plaats de punt
van het zaagblad boven dat
punt.

3. Laat de voorrand van de

schoen op het werkstuk rusten
en houd de zaag stevig op

zijn plaats.

4. Druk op de vergrendelknop

en knijp in de trekker om het

zagen te starten.

WAARSCHUWING. Zorg ervoor
dat het zaagblad het werkstuk niet
aanraakt voordat het zaagblad de
maximale snelheid bereikt heeft,
omdat dit zou kunnen leiden tot
controleverlies en ernstig letsel.
Zaag langzaam tot het zaagblad
volledig door de dikte van het
werkstuk heen is.

Metaal zagen

Met deze zaag kan metaal

zoals plaatstaal, pijpen, stalen

stangen, aluminium, messing en
koper gezaagd worden. Wees
voorzichtig en buig of verdraai
het zaagblad niet en forceer het
zagen niet.

Wij raden u aan zaagolie te

gebruiken om de zaagsnede te smeren als u zacht metaal
en staal zaagt.

Dit houdt het zaagblad koel en verlengt de levensduur
van het zaagblad.

LET OP. Klem het werk stevig vast en zaag vlak langs
het klempunt om de vibratie te minimaliseren. Wanneer

u pijpwerk of hoekijzer zaagt, klem het werk dan indien
mogelijk in een klem en zaag vlak langs de klem. Om dun

plaatmetaal te zagen, plaatst u de plaat tussen hardboard
of triplex. Vervolgens plaatst u de lagen in een klem om
vibratie en het scheuren van het metaal te voorkomen.

RC1200 Manual ed2.indd 21 12/8/09 16:13:18

22

NL

Onderhoud

WAARSCHUWING. . Zorg er altijd voor dat het

gereedschap is uitgeschakeld en dat de stekker uit het
stopcontact is gehaald voordat u

instellings- of onderhoudprocedures uitvoert.
Controleer regelmatig of alle bevestigingsschroeven nog

goed vast zitten. Door vibratie kunnen ze na enige tijd los

gaan zitten.

Reinigen

1. Houd de ventilatieopeningen van het gereedschap altijd

schoon en open.

2. Verwijder regelmatig stof en vuil. U kunt het apparaat
het beste met een doek reinigen.

3. Smeer alle bewegende delen regelmatig.

4. Gebruik nooit bijtende middelen om plastic onderdelen
te reinigen.

LET OP. Gebruik geen reinigingsmiddelen om de plastic
onderdelen van het gereedschap te reinigen. Een mild
reinigingsmiddel op een vochtige doek wordt aanbevolen.
Het gereedschap mag nooit in contact komen met water.

Onderhoud elektriciteitssnoer

Als het snoer vervangen moet worden, moet dit worden

gedaan door de fabrikant, de tussenpersoon van de
fabrikant of een bevoegd servicecentrum, zodat er geen
veiligheidsrisico ontstaat.

RC1200 Manual ed2.indd 22 12/8/09 16:13:18

NL

23

RC1200 Manual ed2.indd 23 12/8/09 16:13:18

24

F

Table des matières

Introduction 24
Garantie 24
Protection de l’environnement 25
Description des symboles 25
Spécifications 25
Règles de sécurité générales 26
Règles de sécurité additionnelles pour 27

les scies alternatives
Accessoires 29
Déballage 29
Familiarisez-vous avec votre produit 30
Préparation 31
Installation d’une lame de scie 31
Branchement et débranchement 31
Pour varier la vitesse 31
Utilisation de la commande pendulaire 31
Pour changer la position de la semelle 32
Pour tourner la poignée arrière 32
Sciage général 33
Sciage en plongée 33
Sciage des métaux 33
Maintenance 34
Nettoyage 34
Maintenance du cordon d’alimentation 34
Déclaration de Conformité CE 34

Introduction

Nous vous remercions d’avoir acheté cet outil GMC. Ces
instructions contiennent les informations nécessaires

au fonctionnement efficace et sûr de ce produit. Il

possède des caractéristiques uniques. Même si vous
êtes habitué(e) à des produits similaires, veuillez lire

attentivement ce manuel afin de vous assurer d’en tirer

le maximum d’avantages. Gardez ce manuel à portée de

main et assurez-vous que tous les utilisateurs de cet outil
l’ont lu et l’ont bien compris.

Garantie

Pour enregistrer votre garantie, visitez notre site Web
à www.gmctools.com et saisissez vos informations
personnelles*.

Vos informations personnelles seront incluses dans notre

fichier-client (à moins que le contraire soit indiqué) pour

nous permettre de vous informer sur nos prochaines

nouveautés. Les informations fournies ne seront pas
communiquées à des tiers.

Informations sur votre achat

Date d’achat :
Modèle :
Numéro de série : ________________________________

(situé sur le carter du moteur)

Conservez votre ticket de caisse comme preuve d’achat.

Si l’enregistrement de cet outil a été effectué dans les
30 jours à partir de la date d’achat, et si des pièces
s’avèrent défectueuses à cause de vice de fabrication ou
de matériau dans les 24 mois suivants la date de l’achat
de cet outil, GMC s’engage auprès de l’acheteur de ce
produit, à le réparer ou, à sa discrétion, à remplacer
la pièce défectueuse gratuitement. Cette garantie ne
s’applique pas à l’utilisation commerciale et ne s’étend pas
non plus à l’usure normale ou aux dommages causés par

des incidents, des mauvais traitements ou une mauvaise
utilisation.

* Enregistrez votre produit en ligne dans les 30 jours à partir

de la date de votre achat.

Des modalités s’appliquent.
Ceci n’affecte pas vos droits légaux.

RC1200 Manual ed2.indd 24 12/8/09 16:13:18

F

25

Protection De L’environnement

Les déchets de produits électriques ne
doivent pas être mis au rebut avec les ordures
ménagères. Veuillez les recycler dans les centres
existants. Consultez les autorités locales ou votre

revendeur sur la façon de recycler.

Description des symboles

La plaque de valeur nominale sur votre outil peut afficher

des symboles. Ces symboles constituent des informations
importantes concernant le produit ou des instructions sur
son utilisation.

Lisez le manuel d’instruction.

Port de protection anti-bruit.
Port de lunettes de sécurité.
Port de masques respiratoires.

Double isolation pour une protection

supplémentaire.

Conforme à la réglementation et aux normes
de sécurité pertinentes.

Déclaration de Conformité CE

Le soussigné: Mr Philip Ellis autorisé par: GMC

Declare that:

TYPE/SÉRIE NO: RC1200
NOM/MODÈLE: Scie Alternative Avec la Poignée Tournante
Courant électrique: 230-240V~ 50Hz 1200W
SE CONFORME AUX DIRECTIVES SUIVANTES:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

LA DOCUMENTATION TECHNIQUE EST ENREGISTRÉE PAR GMC
Date: 25/7/09
Signé près: Mr Philip Ellis, Managing Director

Spécifications

Tension nominale: 230–240V~ 50Hz

Puissance d’entrée: 1200W
Vitesse à vide: 800–2700 min

-1

Course: 30mm

Bois: 115mm
Acier: 90mm

Poids net: 4,2kg
Classe d’isolation: Double isolation
Niveau de pression

acoustique: 97dB(A)

Bruit et données de vibration:

Une pression acoustique

pesée: 85.5dB(A)
Une puissance saine pesée: 96.5dB(A)
Incertitude: 3dB(A)

Vibration:

Bois de découpage: 12.72m/s2
Feuillard de découpage: 14.55m/s

2

Incertitude: 1.5m/s

2

L’intensité saine pour l’opérateur peut dépasser 85dB(A)
et mesures de protection de bruit sont nécessaires

RC1200 Manual ed2.indd 25 12/8/09 16:13:18

26

F

Consignes générales de sécurité

AVERTISSEMENT : lisez toutes les instructions. Le non-

respect de toutes les instructions indiquées ci-dessous peut
entraîner des décharges électriques, des incendies et/ou
des blessures graves. Le terme “outil électrique” mentionné
dans tous les avertissements ci-dessous se rapporte à votre
outil électrique branché sur l’alimentation secteur (à fil) ou à
votre outil autonome à pile (sans fil).

Conservez ces instructions

1. ZONE DE TRAVAIL

a. Gardez la zone de travail propre et bien éclairée. Des

zones encombrées et mal éclairées favorisent
des accidents.

b. N’utilisez pas d’outils électriques dans des

atmosphères explosives, telles qu’à proximité de

liquides inflammables, de gaz ou de poussière. Les
outils électriques produisent des étincelles qui peuvent
enflammer la poussière ou la fumée.

c. Eloignez les enfants et les passants pendant

l’utilisation d’un outil électrique. Des distractions

peuvent vous en faire perdre le contrôle.

2. SÉCURITÉ ÉLECTRIQUE

a. Les prises des outils électriques doivent correspondre

aux prises du secteur. Ne modifiez jamais la prise en

aucune façon. N’utilisez jamais d’adaptateur avec les outils
électriques mis à la terre. Des prises non modifiées et des
boîtiers de prise de courant correspondants réduiront les
risques de décharge électrique.

b. Evitez le contact corporel avec des surfaces mises

à la terre telles que des tuyaux, des radiateurs,
des cuisinières et des réfrigérateurs. Le risque de

décharge électrique augmente si votre corps est mis à
la terre.

c. N’exposez pas votre outil électrique à la pluie ou à

l’humidité. L’infiltration d’eau dans un outil électrique

augmentera le risque de décharge électrique.

d. Ne maltraitez pas le cordon électrique. N’utilisez

jamais le cordon électrique pour porter, tirer ou
débrancher l’outil électrique. Conservez le cordon

électrique loin de la chaleur, de l’essence, d’extrémités
coupantes ou de pièces rotatives. Des cordons
électriques endommagés ou entortillés augmentent le
risque de décharge électrique.

e. Lorsque vous utilisez un outil électrique à l’extérieur,

servez-vous d’une rallonge appropriée à une
utilisation en extérieur. L’utilisation d’un cordon

électrique adapté à une utilisation en extérieur réduit le
risque de décharge électrique.

3. SÉCURITÉ DES PERSONNES
a. Restez vigilant(e), faites attention à ce que vous

faites et utilisez votre bon sens lorsque vous utilisez
un outil électrique. N’utilisez pas d’outil électrique

lorsque vous êtes fatigué(e) ou sous l’influence de
drogues, d’alcool ou de médicaments. Un instant
d’inattention pendant l’utilisation d’un outil électrique peut

entraîner des blessures graves.

b. Utilisez des équipements de sécurité. Portez toujours

des lunettes de sécurité. L’utilisation d’équipements

de sécurité tels que des masques à poussières, des
chaussures de sécurité antidérapantes, un casque de
sécurité ou des protections antibruit, utilisés dans des
conditions appropriées, réduira le risque de blessures

aux personnes.

c. Evitez le démarrage accidentel. Assurez-vous que le

bouton de marche-arrêt est en position d’arrêt (Off) avant
le branchement de l’outil sur l’alimentation secteur. Le
transport d’outils électriques avec le doigt posé sur le

bouton de mise en marche ou le branchement des outils

électriques lorsque le bouton de marche-arrêt est sur la

position de mise en marche (On), sont susceptibles de
provoquer des accidents.

d. Enlevez toute clé ou tout instrument de réglage avant

de mettre l’outil électrique en marche. Une clé ou un

instrument de réglage laissé fixé à un élément en rotation
de l’outil électrique peut entraîner des blessures aux

personnes.

e. N’essayez pas d’atteindre une zone hors de votre

portée. Soyez toujours en position stable et conservez

l’équilibre. Cela vous permettra de mieux contrôler l’outil
électrique dans des situations inattendues.

RC1200 Manual ed2.indd 26 12/8/09 16:13:18

F

27

f. Portez des vêtements appropriés. Ne portez pas

des vêtements amples ou des bijoux. Eloignez vos

cheveux, vos vêtements et vos gants des éléments
en rotation. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être pris dans des éléments en

rotation.

g. Si des dispositifs pour le raccord d’équipement

d’extraction et de récupération de la poussière sont
fournis, assurez-vous qu’ils sont bien fixés et utilisés
correctement. L’utilisation de ces dispositifs peut réduire

les risques associés à la poussière.

4. UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES

a. Ne faites pas forcer l’outil électrique. Utilisez l’outil

électrique adapté à votre utilisation. L’outil électrique
adapté réalisera un travail de meilleure qualité et plus sûr
au rythme pour lequel il a été conçu.

b. N’utilisez pas l’outil électrique si le bouton de

marche-arrêt est hors service. Tout outil électrique qui

ne peut pas être contrôlé par le bouton de marche-arrêt
est dangereux et il faut le faire réparer.

c. Avant de régler les outils électriques, de changer

leurs accessoires ou de les ranger, débranchez-les
de l’alimentation secteur. De telles mesures préventives

de sécurité réduiront le risque de démarrage accidentel
de l’outil électrique.

d. Rangez les outils électriques inutilisés hors de portée

des enfants et ne permettez pas aux personnes
qui ne sont pas habituées à cet outil électrique ou
qui n’ont pas lu ces instructions d’utiliser cet outil
électrique. Les outils électriques sont dangereux dans

les mains d’utilisateurs novices.

e. Débranchez toujours votre outil électrique lorsque

vous le laissez sans surveillance. De telles mesures

préventives de sécurité réduisent le risque de la mise
en marche accidentelle de l’outil électrique par des

utilisateurs novices.

f. Entretenez les outils électriques. Vérifiez que les

éléments rotatifs sont bien alignés, qu’ils tournent
librement, et qu’aucune pièce n’est endommagée.

Vérifiez toute autre situation pouvant affecter le
fonctionnement des outils électriques. Si l’outil électrique
est endommagé, faites-le réparer avant son utilisation.
De nombreux accidents sont provoqués par des outils
électriques mal entretenus.

g. Gardez les outils de coupe affûtés et propres. Des

outils de coupe bien entretenus avec des tranchants bien

affûtés sont moins susceptibles de se coincer et sont plus
faciles à contrôler.

h. Utilisez l’outil électrique, les accessoires et les

embouts, etc., conformément à ces instructions et
selon l’utilisation prévue pour le type particulier
d’outil électrique, en prenant en compte les
conditions de travail et le travail à réaliser.

L’utilisation de cet outil électrique pour des travaux
différents de ceux prévus pour cet outil, pourrait
provoquer une situation à risques.

5. RÉPARATION
a. Faites réparer votre outil électrique par un réparateur

qualifié remplaçant les pièces défectueuses
uniquement par des pièces de rechange identiques.

Cela permettra de conserver la sécurité de cet outil
électrique.

Règles de sécurité additionnelles pour les
scies alternatives

• Otez toujours la fiche de la prise d’alimentation secteur
avant de procéder à tous travaux d’ajustage ou de

maintenance, y compris le changement de lame.

• Lorsque vous vous servez de la scie, utilisez des moyens
de protection, entre autres des lunettes ou un écran
de protection, des serre-tête antibruit, un masque de
protection anti-poussière et des vêtements de protectiion,
y compris des gants de sécurité.

• Veillez à ce que l’éclairage soit d’un niveau suffisant.

• Gardez la zone de travail dégagée d’objets pouvant
provoquer le trébuchement.

• Ne laissez personne âgée de moins de 18 ans travailler

sur cette scie.

RC1200 Manual ed2.indd 27 12/8/09 16:13:18

28

F

• Tenez-vous toujours sur un côté lorsque vous travaillez
la scie.

• Ne vous servez jamais d’une lame de scie fissurée ou
déformée Utilisez seulement des scies affûtées.

• Lorsque vous sciez dans du bois rond, utilisez des
dispositif de serrage pour empêcher la pièce à travailler

de tourner de part et d’autre de la lame.

• Ne vous servez jamais des mains pour enlever la sciure
de bois, les copeaux ou les déchets près de la lame.

• Utilisez seulement les lames recommandées.

• Ne laisser jamais traîner dans la zone de travail des

lambeaux, des chiffons, des morceaux de cordon ou de

ficelle ou autres déchets similaires.

• Evitez de scier dans des clous. Examinez la pièce à
travailler et enlevez tous clous et autres objets étrangers
éventuellement présents avant de commencer le sciage.

• Supportez la pièce à travailler de manière appropriée.

• N’étendez jamais la main au-dessus de la lame pour ôter
les déchets ou les copeaux.

• N’essayez pas de dégager une lame coincée sans avoir
débranché la machine au préalable.

• Ne ralentissez pas ou n’arrêtez pas une lame au moyen
d’un morceau de bois. Laissez la lame s’arrêter d’elle­même.

• En cas d’interruption lorsque vous vous servez de la scie.
terminez le processus et débranchez avant de relever la
tête.

• Vérifiez de temps en temps que tous les écrous, boulons
et autres vis de fixation sont bien serrés.

• Tenez toujours la scie sur des éléments qui sont
électriquement isolés. Si vous sciez accidentellement
dans un conducteur électrique dissimulé ou dans le
cordon d’alimentation de la scie lui-même, les parties
métalliques de la scie seront alors “mises sous tension”.

• Ne sciez jamais à proximité de liquides ou de gaz

combustibles

L’outil sera utilisé uniquement pour les applications
prescrites dans le présent Manuel. S’il est utilisé de
toute autre manière, ceci sera considéré comme usage

impropre. C’est l’utilisateur, et non pas le fabricant, qui sera

responsable de touts dégâts ou blessure éventuels résultant

de cet usage impropre

Le fabricant, ne sera pas tenu responsable des
modifications éventuelles apportées à l’outil, ni des dégâts
résultant de ces modifications.

Même si l’outil est utilisé de la manière prescrite, il n’est
pas possible d’éliminer tous les autres facteurs de risque.
Les risques suivants peuvent se présenter suite à la

conception et la fabrication de l’outil:

• Contact avec la lame.

• Retour de la pièce à travailler et de certaines parties
de la pièce à travailler.

• Fracture de la lame.

• Catapultage de certaines pièces de la lame.

• Lésion de l’ouïe si vous ne portez pas des serre-tête

antibruit efficaces.

• Emissions nuisibles de sciure de bois lorsque la machine
est utilisée dans des salles fermées. Utilisez toujours
des moyens de dépoussiérage supplémentaires dans la

mesure possible.

• Ne vous servez pas de lames qui sont déformées ou
fissurées.

• Déroulez complètement les rallonges du tambour à câble
pour éviter le surchauffage potentiel.

• Si vous devez vous servir d’un câble de rallonge, veillez
à ce qu’il puisse porter l’intensité assignée correcte en

fonction de la puissance de votre outil, et qu’il soit en

état électrique sûr.

• Après de longues périodes de travail, les pièces et
les accessoires métalliques extérieurs pourront être
chauffées.

• N’exercez jamais de pression sur la scie; laissez l’outil
faire le travail à une vitesse raisonnable. Si vous exercez
trop de pression sur l’outil, il en résultera la surcharge et

le moteur ralentira, ceci conduisant au sciage inefficace

et à l’endommagement possible du moteur.

• Otez toujours la fiche de la prise d’alimentation secteur
avant de procéder à tous travaux d’ajustage ou de

maintenance, y compris le changement de lame.

RC1200 Manual ed2.indd 28 12/8/09 16:13:18

F

29

AVERTISSEMENT. Avant de raccorder un outil à la

source d’alimentation électrique (prise d’alimentation
secteur, prise de sortie, etc.) veillez à ce que la tension
d’alimentation soit identique à celle qui est précisée sur
la plaque signalétique de l’outil. En effet, si la tension de
la source d’alimentation est supérieure à celle qui est
précisée pour l’outil, il pourra en résulter des blessures

graves pour l’utilisateur, ainsi que l’endommagement de
l’outil.

En cas de doute quelconque, ne raccordez pas l’outil

à la source d’alimentation. Si la tension de la source
d’alimentation est inférieure à celle qui est précisée sur la
plaque signalétique, ceci endommagera le moteur.

Accessoires

La scie alternative GMC RC1200 est livrée dans un boîtier

de transport avec les accessoires suivants:

• 1 lame de démolition

• 1 lame de sciage dans le bois

• 1 lame de sciage dans les métaux

• Clé pour vis à six pans creux

• Boîtier de transport

Déballage

Grâce aux techniques modernes de fabrication en série,
il est peu probable que votre outil élecrique GMC sera
défectueux ou qu’il manquera une pièce. Si vous constatez

la moindre anomalie, ne vous servez pas de l’outil avant

que les pièces aient été remplacées ou que le défaut soit
rectifié. Si cette recommandation n’est pas observée,
il pourra en résulter des blessures graves.

RC1200 Manual ed2.indd 29 12/8/09 16:13:18

30

F

Familiarisez-vous avec votre produit

Avant de vous servir de la scie alternative, familiarisez-vous
avec toutes les caractéristiques de fonctionnement et les
exigences en matière de sécurité.

Servez-vous de l’outil uniquement pour les applications prévues.
Toutes autres applications sont t à écarterexpressémen.

10

1. Interrupteur à gâchette

2. Commande pendulaire

3. Bouton de verrouillage

4. Serrage de lame sans emploi
d’outils

5. Semelle pivotante

6. Lame de scie

7. Poignée arrière à rotation

8. Contacteur de libération rotation
de la poignée

9. Bouton de régulation vitesse

10. Vis de réglage de la semelle (2 vis)

11. Clé pour vis à six pans creux

12. Levier de serrage de la lame

6 5 4 12 2 8 1 3

9 7

11

RC1200 Manual ed2.indd 30 12/8/09 16:13:20

F

31

Préparation

Installation d’une lame de scie
ATTENTION. Veillez toujours à ce que la scie soit

débranchée et déconnectée de la prise d’alimentation

secteur avant d’installer ou d’enlever une lame. Portez des
gants de travail lorsque vous remplacez une lame.

1. Desserrez le dispositif de serrage de la lame (4) en
appuyant sur le levier de serrage (12). Ceci permettra
l’insertion de la lame.

2. Tout en tenant ouvert le dispositif de serrage de la lame,

alignez et insérez la nouvelle lame de scie.

3. Lâchez le levier de serrage de la lame (12) pour

verrouiller la lame de scie en position.

4. Tirez sur la lame pour vous
assurer qu’elle est bien

verrouillée.

AVERTISSEMENT. Veillez à
ce que la lame soit bien

verrouillée avant de mettre en

marche la scie.
Si cette recommandation n’est

pas observée, il pourra en
résulter des blessures graves.

Branchement et débranchement

1. Connectez la fiche dans la
prise d’alimentation secteur.

2. Pour mettre en marche la
scie, appuyez sur le bouton de
verrouillage (3) et appuyez sur

l’interrupteur à gâchette (1).

3. Il n’est pas nécessaire

de garder le bouton de

verrouillage (3) appuyé après

que la scie s’est mise en
marche. Toutefois, si vous

relâchez l’interrupteur à
gâchette (1), le bouton de
verrouillage se réenclencher à
titre de précaution de sécuité
pour empêcher la remise en

marche accidentlle de la scie.

4. Pour remettre en marche la
scie, vous devrez appuyer
une fois de plus sur le bouton
de verrouillage (3) et sur

l’interrupteur à gâchette (1).

Pour varier la vitesse

Vour pourrez varier la vitesse de
sciage en fonction de la lame

et du matériau scié, en vous
servant du bouton de régulation
vitesse (9).

Utilisation de la commande
pendulaire

1. Lorsque la commande

pendulaire (2) est mise
en position , la lame se

déplace uniquement en
arrière et en avant. Ceci est
désigné “sciage rectiligne”.

Servez-vous du sciage
rectiligne pour scier dans des

matériaux durs tel que les métaux.

RC1200 Manual ed2.indd 31 12/8/09 16:13:21

32

F

2. Lorsque la commande

pendulaire (2) est mise en
position , la lame oscille
vers le haut et vers le bas

et elle se déplace aussi en
arrière et en avant. Ce “sciage
à effet pendulaire” est très

efficace pour scier dans des

matériaux moins durs.

Note. Le sciage à effet pendulaire peut laissser une
surface de finition rugueuse.

Utilisez une lime ou une râpe pour polir le bord coupé si
cela est nécessaire.

AVERTISSEMENT. Servez-vous du mode de sciage

rectiligne si vous voulez que les surfaces sciées soient
arrondies ou nettes, même si vous travaillez sur des
matériaux doux.

Pour changer la position de la semelle
ATTENTION. Veillez toujours à ce que la scie soit débranchée

et déconnectée de la prise d’alimentation secteur.

1. Desserrez les deux vis de

réglage de la semelle (10) au
moyen de la clé pour vis à six

pans creux (11) et positionnez

la semelle de manière à ce
qu’elle protège la longueur

de lame de la scie dans la
mesure requise.

2. Resserrez les vis de réglage
de la semelle. Veillez à ne pas trop les serrer afin de ne

pas en endommager le filetage.

3. Déterminez l’angle de la semelle dans la mesure requise

en faisant pivoter celle-ci sur son axe.

4. Si possible, posez la semelle sur le matériau que vous

sciez. Modifiez l’angle de la semelle en fonction de la

forme du matériau.

ATTENTION. Ne mettez pas en marche la scie alternative

si la semelle ajustable est endommagée ou bien si elle n’a
pas été installée.

Pour tourner la poignée arrière
ATTENTION. Veillez toujours à ce que la scie soit

débranchée et déconnectée de la prise d’alimentation

secteur.

1. Vous pourrez tourner la poignée arrière (7) de manière
circulaire et la placer dans huit différentes positions
prédéterminées, qui sont écartées de 45° les unes

des autres.

2. La poignée arrière doit être “verrouillée” dans l’une
des huit positions prédéterminées. Il ne faut pas s’en
servir dans une quelconque position intermédiaire;
en effet, elle pourrait commencer à tourner en cours
d’usage, et présenter un risque.

3. Pour tourner la poignée (7)

appuyez sur le contacteur

de libération rotation de
la poignée (8) et placez la
poignée dans l’une des huit
positions prédéterminées.

Vour pourrez la tourner de

trois positions à gauche et de
quatre positions à droite.

RC1200 Manual ed2.indd 32 12/8/09 16:13:22

F

33

Sciage général

1. Tenez la scie fememment

devant vous et bien à l’écart.

2. Veillez à ce que la lame
soit bien dégagée de tout
obstacle et à ce que le cordon

d’alimentation ou toute rallonge

de câble ne se trouve pas sur

le chemin de la lame.

3. Veillez à ce que le matériau
à scier soit tenu fermement.
Les petites pièces à travailler
devront être serrées dans un
étau ou bien serrées sur l’établi.

4. Marquez la ligne de sciage.

5. Appuyez sur l’interrupteur à
gâchette

6. Selectionnez la vitesse au moyen du bouton de
régulation vitesse (9).

7. Placez la semelle sur la pièce à travailler et
commencez à scier.

Note. Exercez seulement une pression suffisante pour

le sciage. N’exercez pas trop de pression pour le sciage;

laissez la lame et la scie faire le travail.
AVERTISSEMENT. Si vous exercez une pression excessive

provoquant le cintrage ou la torsion de la lame, celle-ci
pourra se rompre.

Sciage en plongée

1. Marquez la ligne de sciage.

2. Sélectionnez un point à
l’intérieur de la zone à scier, et

placez le bout de la lame sur
ce point.

3. Posez le bord avant de la

semelle sur la pièce à travailler

et tenez la scie fermement en
position.

4. Appuyez sur le bouton de

verrouillage et appuyez sur

l’interrupteur à gâchette pour

mettre en marche la scie.

AVERTISSEMENT. Veillez à

ce que la lame n’entre pas en

contact avec la pièce à travailler

avant d’avoir atteint sa vitesse
maximum, sinon il pourrait en

résulter une perte de contrôle

ainsi que des blessures graves.

Sciez lentement jusqu’à ce que
la lame ait pénétré complètement
dans l’épaisseur de la pièce à

travailler.

Sciage des métaux

Vous pourrez scier dans des

métaux tels que la tôle d’acier,

les tuyaux, les barres en acier,
l’aluminium, le laiton et le cuivre.
Veillez a ne pas cintrer ou tordre
la lame, et n’exercez pas trop de
pression pendant le sciage.

Nous vous recommandons
d’utiliser de l’huile de coupe pour

lubrifier la pièce travaillée pendant
le sciage des métaux doux et de

l’acier.
Ceci a pour effet de refroidir la

lame et d’en prolonger la durée

de vie.
ATTENTION. Serrez fermement

la pièce à travailler, et sciez près

du point de serrage pour minimiser les vibrations. Pour le

sciage des tuyaux ou des cornières en fer, serrez la pièce
à travailler dans un étau si possible, et sciez près de l’étau.
Pour le sciage des tôles métalliques minces, itercalez la tôle
entre des épaisseurs de panneau dur de fibres de bois ou
de contreplaqué et serrez les épaisseurs pour empêcher les
vibrations et la déchirure du métal.

RC1200 Manual ed2.indd 33 12/8/09 16:13:23

34

F

Maintenance

AVERTISSEMENT. Veillez toujours à ce que la scie

soit débranchée et que la fiche soit enlevée de la prise

d’alimentation secteur avant d’effectuer la moindre

procédure de réglage ou de maintenance.
Vérifiez régulièrement que toutes les vis de fixation sont

bien serrées. En effet, elles pourront se desserrer par

vibration avec le temps.

Nettoyage

1. Gardez toujours les orifices de ventilation de l’outil
dégagés et propres.

2. Otez régulièrement la poussière et la crasse.
Le nettoyage se fera idéalement à l’aide d’un chiffon.

3. Graissez à nouveau toutes les pièces mobiles à
intervalles réguliers.

4. Ne vous servez jamais de produits caustiques pour
nettoyer les pièces en matière plastique.

ATTENTION. Ne vous servez jamais de produits de
nettoyage pour nettoyer les pièces en matière plastique
de l’outil. Il vous est recommandé d’utiliser un chiffon
humide imbibé de détergent doux. L’eau ne devra jamais

entrer en contact avec l’outil.

Maintenance du cordon d’alimentation

Si le cordon d’alimentation doit être remplacé, cette
opération sera effectuée par le fabricant, par l’agent du
fabricant,, ou bien par un centre d’entretien agréé afin
d’éviter tout risque pour la sécurité.

RC1200 Manual ed2.indd 34 12/8/09 16:13:23

F

35

RC1200 Manual ed2.indd 35 12/8/09 16:13:23

36

D

Inhalt

Einleitung 36
Garantie 36
Umweltschutz 37
Beschreibung der Symbole 37
Technische Daten 37
Allgemeine Sicherheitshinweise 38
Zusätzliche Sicherheitshinweise für Säbelsägen 39
Zubehör 41
Auspacken 41
Kennenlernen des Produkts 42
Einrichten 43
Montage eines Sägeblatts 43
Ein- und Ausschalten 43
Regulierung der Hubzahl 43
Einstellung der Pendelungsregelung 43
Änderung der Position der Fußplatte 44
Drehen des hinteren Griffs 44
Allgemeine Hinweise zum Sägen 45
Tauchsägen 45
Metallsägen 45
Wartung 46
Reinigung 46
Pflege des Stromkabels 46
Konformitätserklärung 46

Einführung

Wir bedanken uns dafür, dass Sie dieses GMC-Werkzeug

gekauft haben. Diese Anweisung enthält Information für den
sicheren und effektiven Betrieb dieses Produkts. Dieses
Produkt hat einzigartige Merkmale. Bitte lesen Sie diese
Anweisung sorgfältig durch, auch wenn Sie bereits mit
ähnlichen Produkten vertraut sind, damit Sie alle Vorteile des
vorliegenden Produkts genießen können. Bewahren Sie die
Anweisung griffbereit auf und sorgen Sie dafür, dass alle, die

dieses Werkzeug verwenden, diese gelesen und verstanden
haben.

Garantie

Zur Anmeldung Ihrer Garantie besuchen Sie bitte unsere

Website www.gmctools.com , wo Sie Ihre Details
eingeben*.

Ihre Angaben werden (wenn nicht anders angewiesen)

in unsere Postversandliste aufgenommen, damit Sie
Information über zukünftige Produkteinführungen erhalten.

Die von Ihnen bereitgestellten Angaben werden nicht an

dritte Parteien weitergegeben.

Kaufinformation

Kaufdatum:
Modell:
Seriennummerr:________________________________

(befindet sich am Motorgehäuse)

Bewahren Sie bitte Ihren Beleg als Kaufnachweis auf.
Bei Registration innerhalb von 30 Tagen ab Kaufdatum garantiert

GMC dem Käufer dieses Produkts, dass GMC, wenn sich Teile

dieses Produkts innerhalb von 24 Monaten ab Originalkaufdatum

infolge fehlerhafter Materialien oder Arbeitsausführung als defekt

erweisen, das mangelhafte Teil nach eigenem Ermessen entweder
kostenlos reparieren oder ersetzen wird. Diese Garantie gilt nicht
für kommerzielle Verwendung und erstreckt sich nicht auf normalen

Verschleiß oder Schäden infolge von Unfall, Missbrauch oder
unsachgemäßer Verwendung.

*Bitte registrieren Sie sich innerhalb von 30 Tagen nach dem Kauf

online.

Es gelten die Geschäftsbedingungen.

Ihre gesetzlich festgelegten Rechte werden hiervon nicht betroffen.

RC1200 Manual ed2.indd 36 12/8/09 16:13:23

D

37

Umweltschutz

Elektroprodukte sollten nicht mit dem

Haushaltsmüll entsorgt werden. Bitte, recyceln, wo
die Möglichkeit besteht. Lassen Sie sich von Ihrer
örtlichen Behörde oder dem Händler hinsichtlich

des Recycelns beraten.

Beschreibung der Symbole

Auf dem Leistungsschild des Werkzeugs sind

möglicherweise Symbole abgebildet.
Sie vermitteln wichtige Information über das Produkt oder

dienen als Gebrauchsanweisung

Lesen Sie Anweisungs-Handbuch.

Ohrenschutz tragen.

Augenschutz tragen.
Atemschutz tragen.

Für zusätzlichen Schutz doppelt isoliert.

Erfüllt die relevanten Gesetze und
Sicherheitsnormen.

Konformitätserklärung

Name des Unterzeichners: Mr Philip Ellis Bevollmächtiger: GMC

Declare that:

BAUART./ SERIENNUMMER: RC1200
NAME/ DER GERÄTETYP: Säbelsäge mit Drehendem Handgriff
Elektrischer Strom: 230-240V~ 50Hz 1200W
PASST SICH AN DIE FOLGENDEN RICHTLINIEN AN:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

TECHN. UNTERLAGEN HINTERLEGT BEI GMC
Datum: 25/7/09

Vorbei unterzeichnet: Mr Philip Ellis, Managing Director

Technische Daten

Nennspannung: 230–240V~ 50 Hz

Aufnahmeleistung: 1200W
Leerlaufhubzahl: 800–2700 min

-1

Hublänge: 30mm

Holz: 115mm

Stahl: 90mm

Nettogewicht: 4,2kg
Isolationsklasse: Doppelt isoliert

Schalldruckpegel: 97dB(A)

Geräusche und Erschütterungs-Daten:

Ein belasteter Schalldruck: 85.5dB(A)

Eine belastete stichhaltige

Energie: 96.5dB(A)
Ungewissheit: 3dB(A)

Erschütterung:

Ausschnittholz: 12.72m/s2
Ausschnittmetallblatt: 14.55m/s

2

Ungewissheit: 1.5m/s

2

Das Klangintensitätsniveau für den Operator kann 85dB
übersteigen (A) und Tonschutzmasse sind notwendig

RC1200 Manual ed2.indd 37 12/8/09 16:13:23

38

D

Allgemeine Sicherheitsvorschriften

Alle Anweisungen lesen. Nichtbeachtung der

nachfolgenden Anweisungen kann Stromschlag,
Brand und/oder schwere Verletzung verursachen.
Der Begriff “Elektrowerkzeug” in den nachfolgenden

Warnhinweisen bezieht sich sowohl auf Ihr netzbetriebenes
Elektrowerkzeug (mit Netzkabel) als auch auf das
batteriebetriebene Elektrowerkzeug (ohne Netzkabel).

Diese Anweisungen aufbewahren

1. ARBEITSBEREICH

a. Den Arbeitsbereich sauber und gut beleuchtet

halten. Unordentliche und dunkle Bereiche stellen eine

Unfallgefahr dar.

b. Elektrowerkzeuge nicht in explosionsgefährdeter

Atmosphäre verwenden, wie z.B. in Gegenwart

entzündlicher Flüssigkeiten, Gase oder Staub.
Elektrowerkzeuge erzeugen Funken, die Staub oder

Dämpfe entzünden können.

c. Während Arbeiten mit einem Elektrowerkzeuge

Kinder und Umstehende fernhalten. Ablenkungen

können dazu führen, dass Sie die Kontrolle verlieren.

2. ELEKTRISCHE SICHERHEIT

a. Die Stecker am Elektrowerkzeug müssen in die

Steckdose passen. Den Stecker nie modifizieren. Mit

geerdeten Elektrowerkzeugen nie Zwischenstecker
verwenden. Durch nicht modifizierte Stecker und dazu
passende Steckdosen wird das Stromschlagrisiko
reduziert.

b. Körperkontakt mit geerdeten Oberflächen, wie Rohre,

Heizkörper, Herde und Kühlschränke, vermeiden.

Wenn Ihr Körper geerdet ist, dann besteht ein größeres
Stromschlagrisiko.

c. Elektrowerkzeuge nicht Regen oder nassen

Bedingungen aussetzen. Wenn Wasser in ein

Elektrowerkzeug eindringt, dann erhöht sich das
Stromschlagrisiko.

d. Das Kabel nicht misshandeln. Das Kabel nie zum

Tragen, Ziehen oder Herausziehen des Steckers
verwenden. Das Kabel von Hitze, Öl, scharfen

Gegenständen oder beweglichen Teilen fernhalten.
Beschädigte oder verwickelte Kabel erhöhen das

Stromschlagrisiko.

e. Bei Arbeiten mit einem Elektrowerkzeug im Freien

ein für draußen geeignetes Verlängerungskabel
verwenden. Durch Verwendung eines für draußen

geeigneten Kabels wird das Stromschlagrisiko reduziert.

3. PERSÖNLICHE SICHERHEIT
a. Seien Sie wachsam, konzentriert und lassen Sie

Ihren gesunden Menschenverstand walten, wenn Sie
mit einem Elektrowerkzeug arbeiten. Verwenden Sie

keine Elektrowerkzeuge, wenn Sie müde sind oder unter

dem Einfluss von Drogen, Alkohol oder Medikamenten
stehen. Ein Augenblick der Unachtsamkeit beim
Betrieb von Elektrowerkzeugen kann zu schwerer

Personenverletzung führen.

b. Verwenden Sie Schutzausrüstung. Tragen Sie

immer Augenschutz. Sicherheitsausrüstung, wie z.B.

Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm

oder Ohrenschutz für die jeweiligen Gegebenheiten

reduziert Personenverletzungen.

c. Vermeiden Sie versehentliches Starten. Stellen Sie

vor Einstecken des Steckers sicher, dass der Schalter in

der Aus-Position ist. Das Tragen von Elektrowerkzeugen

mit dem Finger auf dem Schalter oder Netzanschluss bei
eingeschaltetem Werkzeug stellen eine Unfallgefahr dar.

d. Vor Einschalten des Elektrowerkzeugs alle

Einstellschlüssel oder Schraubschlüssel entfernen.

Wenn ein Schraubschlüssel oder Schlüssel an einem
rotierenden Teil des Elektrowerkzeugs bleibt, dann kann
dies zu Personenverletzung führen.

e. Strecken Sie sich nicht zu weit. Sorgen Sie jederzeit

für guten Halt und Gleichgewicht. Hierdurch haben Sie in
unerwarteten Situationen eine bessere Kontrolle über das
Elektrowerkzeug.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine lose

Kleidung oder Schmuck. Halten Sie Haare, Kleidung

und Handschuhe von beweglichen Teilen fern. Lose

Kleidung, Schmuck und lange Haare können sich in
beweglichen Teilen verfangen.

RC1200 Manual ed2.indd 38 12/8/09 16:13:23

D

39

g. Wenn Einrichtungen zum Anschluss von Staubabzug

oder Sammelvorrichtungen vorhanden sind, dafür
sorgen, dass diese ordnungsgemäß angeschlossen
und verwendet werden. Die Verwendung dieser

Einrichtung kann mit Staub verbundene Gefahren
reduzieren.

4. VERWENDUNG UND PFLEGE VON
ELEKTROWERKZEUGEN

a. Überbeanspruchen Sie das Elektrowerkzeug nicht.

Verwenden Sie das richtige Elektrowerkzeug für den
Verwendungszweck. Das richtige Elektrowerkzeug

erledigt die Aufgabe besser und sicherer, wenn es
designgemäß verwendet wird.

b. Das Elektrowerkzeug nicht verwenden, wenn es sich

nicht mit dem Schalter ein- und ausschalten lässt. Ein

Elektrowerkzeug, das nicht mit dem Schalter kontrolliert

werden kann, ist gefährlich und muss repariert werden.

c. Vor der Vornahme von Einstellungen, Austausch von

Zubehör oder Aufbewahren von Elektrowerkzeugen
den Stecker aus der Netzteckdose ziehen. Diese

vorsorglichen Maßnahmen reduzieren das Risiko eines
versehentlichen Einschaltens des Elektrowerkzeugs.

d. Unbenutzte Elektrowerkzeuge kindersicher

aufbewahren und nicht erlauben, dass Personen,
die mit dem Werkzeug oder diesen Anweisungen
nicht vertraut sind, das Werkzeug benutzen.

Elektrowerkzeuge in den Händen ungeschulter
Verwender sind gefährlich.

e. Wenn Sie das Elektrowerkzeug unbeaufsichtigt

lassen, dann sollten Sie immer den Stecker aus der
Steckdose ziehen. Durch diese Vorsichtsmaßnahme

wird das Risiko des versehentlichen Einschaltens des
Werkzeugs durch ungeschulte Verwender reduziert.

f. Elektrowerkzeuge gut instandhalten. Auf

Fehlausrichtung oder Verklemmen von beweglichen
Teilen prüfen, kaputte Teile und andere Zustände, die
den Betrieb des Elektrowerkzeugs beeinträchtigen,
prüfen. Bei Beschädigung das Elektrowerkzeug vor
dem Gebrauch reparieren lassen. Viele Unfälle werden

durch unzulänglich instandgehaltene Elektrowerkzeuge

verursacht.

g. Schneidwerkzeuge scharf und sauber halten.

Ordnungsgemäß instandgehaltene Schneidwerkzeuge

mit scharfen Schnittkanten verklemmen sich weniger
wahrscheinlich und lassen sich besser kontrollieren.

h. Verwenden Sie das Elektrowerkzeug, Zubehör und

Werkzeugteile usw. entsprechend dieser Anweisung
und für den für das jeweilige Werkzeug bestimmten
Zweck, wobei die jeweiligen Arbeitsbedingungen und
die durchzuführende Arbeit erwägt werden sollten.

Die Verwendung des Elektrowerkzeugs für andere als die

bestimmten Zwecke könnte gefährlich sein.

5. WARTUNG
a. Lassen Sie Ihr Elektrowerkzeug von einem

Reparaturfachmann und unter Verwendung
identischer Ersatzteile warten. Hierdurch wird

gewährleistet, dass die Sicherheit des Elektrowerkzeugs

erhalten bleibt.

Zusätzliche Sicherheitshinweise für
Säbelsägen

• Vor dem Durchführen von Einstellungen oder
Wartungsmaßnahmen, einschließlich Austausch des
Sägeblatts, stets erst den Netzstecker aus der Steckdose

ziehen.

• Bei Verwendung der Säbelsäge muss stets

Schutzausrüstung getragen werden, einschließlich

Schutzbrille oder Augenschutz, Ohrenschutz,

Staubmaske und Schutzkleidung einschließlich
Schutzhandschuhe.

• Für ausreichende Beleuchtung bei der Arbeit sorgen.

• Den Arbeitsbereich frei von Stolpergefahren halten.

• Personen unter 18 Jahren sollten diese Säge nicht

bedienen.

• Halten Sie sich beim Betrieb der Säge immer seitlich
des Sägeblatts.

• Verwenden Sie nie ein beschädigtes oder verbogenes
Sägeblatt. Nur scharfe Sägeblätter verwenden.

• Beim Sägen von Rundholz das Werkstück mit

Spannvorrichtungen fixieren, damit es sich nicht unter

dem Sägeblatt wegdreht.

RC1200 Manual ed2.indd 39 12/8/09 16:13:24

40

D

• Sägemehl, Holzspäne oder Abfall in der Nähe des
Sägeblatts nie mit den Händen entfernen.

• Sägeblätter nur entsprechend den Anweisungen

verwenden.

• Lappen, Kleidung, Kabel, Schnur und Ähnliches nie im
Arbeitsbereich liegen lassen.

• Keine Nägel sägen. Inspizieren Sie das Werkstück und
entfernen Sie vor dem Sägen Nägel und alle anderen

Fremdkörper.

• Sorgen Sie für sicheren Halt des Werkstücks.

• Greifen Sie nie über das Sägeblatt, um Späne oder

Reststücke zu entfernen.

• Immer zuerst das Gerät ausschalten, bevor Sie
versuchen ein verklemmtes Sägeblatt freizubekommen.

• Stoppen oder verlangsamen Sie ein Sägeblatt nicht mit
einem Holzstück. Lassen Sie das Sägeblatt von selbst

zum Stillstand kommen.

• Falls Sie während der Bedienung der Säge unterbrochen
werden, den Arbeitsvorgang beenden, das Gerät

ausschalten und erst dann hochschauen.

• Regelmäßig überprüfen, ob alle Muttern, Schrauben und
anderen Befestigungsvorrichtungen korrekt angezogen

sind.

• Die Säge immer an den isolierten Griffflächen festhalten.
Falls Sie versehentlich beim Sägen verborgene
Stromleitungen oder das eigene Netzkabel der Säge
treffen, werden die Metallteile der Säge unter Spannung

gesetzt.

• Nie in der Nähe von brennbaren Flüssigkeiten oder
Gasen sägen.

Das Gerät darf nur für seinen bestimmungsgemäßen
Zweck verwendet werden. Jede andere Verwendung als die

in diesem Handbuch beschriebenen Verwendungen wird

als missbräuchliche Verwendung angesehen. Der Bediener,
nicht der Hersteller, ist für jegliche Schäden oder Verletzung
aufgrund solcher missbräuchlichen Verwendung haftbar.

Der Hersteller ist weder für am Gerät vorgenommene
Veränderungen noch für aus solchen Veränderungen
resultierende Schäden haftbar.

Selbst bei Verwendung des Geräts entsprechend den
Anweisungen ist es nicht möglich, alle verbleibenden

Risikofaktoren auszuschließen. Folgende Risiken können

in Zusammenhang mit der Konstruktion und Bauweise des
Geräts auftreten:

• Berührung des Sägeblatts.

• Rückschlag des Werkstücks oder von Teilen des

Werkstücks.

• Bruch des Sägeblatts.

• Herausschleudern von abgebrochenen Teilen des
Sägeblatts.

• Gehörschädigung, wenn kein wirksamer Ohrenschutz

getragen wird.

• Schädliche Holzstaubemissionen bei Verwendung des
Geräts in geschlossenen Räumen. Stets zusätzliche

Staubabsaugung nutzen, wenn möglich.

• Keine verformten oder gebrochenen Sägeblätter

verwenden.

• Die Verlängerungskabeltrommel vollständig abwickeln,

um potenzielle Überhitzung zu vermeiden.

• Bei Verwendung eines Verlängerungskabels ist darauf
zu achten, dass es die korrekte Stromstärke für
das Elektrowerkzeug hat und die Anforderungen an

elektrische Sicherheit erfüllt.

• Äußere Metallteile und Zubehör können nach langen
Arbeitszeiträumen heiß sein.

• Üben Sie beim Arbeiten nicht zu starken Druck auf die
Säge aus; lassen Sie das Gerät das angemessene
Arbeitstempo bestimmen. Wenn zu viel Druck ausgeübt
wird, kommt es zu Überlastung, der Motor läuft
langsamer, was in ungenügender Sägequalität und
möglicher Beschädigung des Motors resultiert.

• Vor dem Durchführen von Einst ellungen oder
Wartungsmaßnahmen, einschließlich Austausch des
Sägeblatts, stets erst den Netzstecker aus der Steckdose

ziehen.

WARNHINWEISE. Vor Anschluss des Geräts an
eine Stromquelle ( Steckdose, Netzbuchse usw.)
sicherstellen, dass die Versorgungsspannung mit der auf

RC1200 Manual ed2.indd 40 12/8/09 16:13:24

D

41

dem Typenschild des Elektrowerkzeugs angegebenen
Spannung übereinstimmt. Eine Stromquelle von höherer

Spannung als der auf dem Gerät angegebenen Spannung
kann zu schwerer Körperverletzung des Bedieners sowie
Beschädigung des Geräts führen.

Falls Sie sich nicht sicher sind, schließen Sie das Gerät

nicht an die Stromquelle an. Die Nutzung einer Stromquelle
mit einer geringeren Spannung als der auf dem Typenschild

angegebenen ist für den Motor schädlich.

Zubehör

Die Säbelsäge GMC RC1200 wird in einem Tragekoffer
mit folgendem Zubehör geliefert:

• 1 x Sägeblatt für schwere Arbeiten

• 1 x Sägeblatt für Holz

• 1 x Sägeblatt für Metall

• Sechskantschlüssel

• Tragekoffer

Auspacken

Dank moderner Fertigungstechniken ist es
unwahrscheinlich, dass Ihr GMC-Elektrowerkzeug
fehlerhaft ist oder dass ein Teil fehlt. Falls Sie dennoch

einen Fehler feststellen, verwenden Sie das Gerät

solange nicht, bis die Teile ausgetauscht wurden oder der
Fehler behoben wurde. Nichtbefolgung könnte schwere
Personenverletzung zur Folge haben.

RC1200 Manual ed2.indd 41 12/8/09 16:13:24

Kennenlernen des Produkts

Bevor Sie die Säbelsäge zum ersten Mal verwenden, machen Sie sich mit
allen Bedienungskomponenten und Sicherheitsanforderungen vertraut.

Verwenden Sie das Werkzeug nur für die Anwendungen, für die es bestimmt
ist. Alle anderen Anwendungen sind ausdrücklich ausgeschlossen.

10

1. Ein-/Ausschalter

2. Pendelungsregelung

3. Freigabetaste

4. Werkzeuglose Sägeblattaufnahme

5. Schwenkbare Fußplatte

6. Sägeblatt

7. Drehbarer hinterer Griff

8. Handgriffdrehungs-Freigabeschalter

9. Hubzahl-Einstellrad

10. Fußplatten-Justierungsschraube (x 2)

11. Sechskantschlüssel

12. Sägeblatt-Entriegelungshebel

6 5 4 12 2 8 1 3

9 7

11

42

D

RC1200 Manual ed2.indd 42 12/8/09 16:13:25

D

43

Einrichten

Montage eines Sägeblatts
ACHTUNG. Vor dem Ein- oder Ausbau eines Sägeblatts

stets darauf achten, dass die Säge ausgeschaltet und der

Netzstecker aus der Steckdose gezogen ist. Tragen Sie bei

der Montage des Sägeblatts Schutzhandschuhe.

1. Öffnen Sie die Sägeblattaufnahme (4) durch Drücken
des Sägeblatt-Entriegelungshebels (12). Jetzt kann das
Sägeblatt eingesetzt werden.

2. Sägeblattaufnahme offen halten, das neue Sägeblatt

korrekt ausrichten und einsetzen.

3. Durch Loslassen des Sägeblatt-Entriegelungshebels
(12) das Sägeblatt in seiner Position fixieren.

4. Ziehen Sie am Sägeblatt, um

seinen sicheren Sitz zu prüfen.

ACHTUNG. Vergewissern Sie

sich, dass das Sägeblatt wirklich
gut fixiert ist, bevor Sie die Säge

starten.

Ein lockeres Sägeblatt kann

herausfallen und zu Verletzung
führen.

Ein- und Ausschalten

1. Den Netzstecker der Säge

an die Netzversorgung
anschließen.

2. Zum Starten der Säge erst

die Freigabetaste (3) und

anschließend den Ein-/
Ausschalter (1) drücken.

3. Die Freigabetaste (3)
muss nicht weiter gedrückt
gehalten werden, sobald die

Säge gestartet ist. Wenn
jedoch der Ein-/Ausschalter

(1) losgelassen wird, rückt
die Freigabetaste als
Vorsichtsmaßnahme gegen

ungewollten Betrieb wieder ein.

4. Um die Säge wieder zu

starten, müssen sowohl die
Freigabetaste (3) als auch der

Ein-/Ausschalter (1) wieder

gedrückt werden.

Regulierung der Hubzahl

Die Hubzahl lässt sich am
Hubzahl-Einstellrad (9)

entsprechend den Eigenschaften

des Sägeblatts und des zu
sägenden Materials regulieren.

Einstellung der Pendelungsregelung

1. Mit der Pendelungsregelung
(2) in der Position , bewegt

sich das Sägeblatt lediglich
rückwärts und vorwärts.

Dies wird als “Geradschnitt”
bezeichnet. Der Geradschnitt

wird zum Sägen harter

Materialien wie Metall
verwendet.

RC1200 Manual ed2.indd 43 12/8/09 16:13:26

44

D

2. Mit der Pendelungsregelung
(2) in der Position ,

schwingt das Sägeblatt neben
der Bewegung rückwärts
und vorwärts ebenfalls nach

unten und oben. Dieser
“Pendelschnitt” ist sehr
wirkungsvoll beim Schneiden
weicherer Materialien.

Hinweis. Der Pendelschnitt kann

eine raue Schnittfläche erzeugen.
Glätten Sie die Kante gegebenenfalls mit einer Feile

oder Raspel.

ACHTUNG. Verwenden Sie die Betriebsart Geradschnitt,

wenn Sie gebogene oder saubere Schnitte erzeugen

wollen, selbst bei der Bearbeitung weicher Materialien.

Änderung der Position der Fußplatte
ACHTUNG. Vor dem Durchführen von Einstellungen stets

erst die Säge ausschalten und den Netzstecker aus der

Steckdose ziehen.

1. Die beiden Fußplatten-Justierungsschrauben (10) mit

dem Sechskantschlüssel (11) lösen und die Fußplatte

so einstellen, dass sie die erforderliche Länge des
Sägeblatts abdeckt.

2. Die Fußplatten-

Justierungsschrauben wieder

anziehen. Darauf achten,
die Schrauben nicht zu stark
anzuziehen, da andernfalls
das Gewinde überdreht wird.

3. Der Winkel der Fußplatte lässt

sich durch Schwenken

der Fußplatte um ihre Achse

regulieren.

4. Wenn möglich die Fußplatte auf das zu sägende
Material aufsetzen. Der Winkel der Fußplatte lässt sich

entsprechend der Form des Materials anpassen.

ACHTUNG. Die Säbelsäge nicht in Betrieb nehmen, wenn
die schwenkbare Fußplatte beschädigt oder nicht montiert ist.

Drehen des hinteren Griffs
ACHTUNG. Vor dem Durchführen von Einstellungen stets

erst die Säge ausschalten und den Netzstecker aus der

Steckdose ziehen.

1. Der hintere Griff (7) lässt sich im Kreis drehen und auf acht
vorgegebene Positionen im Abstand von 45° einstellen.

2. Der hintere Griff muss in
einer der acht vorgegebenen
Positionen “verriegelt” werden.

Die Säge darf nicht mit

dem hinteren Griff in einer
Position zwischen diesen acht
vorgegebenen Positionen
betrieben werden, da der Griff

sich in dem Fall während des
Betriebs drehen und eine
Gefährdung hervorrufen könnte.

3. Zum Drehen des hinteren Griffs (7) den
Handgriffdrehungs-Freigabeschalter (8) drücken und den

Griff in eine der vorgegebenen Positionen bewegen. Er

lässt sich drei Positionen nach links und vier Positionen

nach rechts verstellen.

RC1200 Manual ed2.indd 44 12/8/09 16:13:27

D

45

Allgemeine Hinweise zum Sägen

1. Halten Sie die Säge vorne

fest und von sich selbst
weggerichtet.

2. Achten Sie darauf, dass sich
das Sägeblatt ungehindert

bewegen kann und dass
sich kein Netzkabel oder

Verlängerungskabel in der
Schnittlinie des Sägeblatts

befindet.

3. Sorgen Sie dafür, dass das zu

sägende Material gut fixiert ist.

Kleinere Werkstücke sollten in
einen Schraubstock gespannt
oder an der Werkbank
festgeklemmt sein.

4. Markieren Sie die Schnittlinie.

5. Drücken Sie den Ein-/Ausschalter.

6. Wählen Sie am Hubzahl-Einstellrad (9) die Hubzahl.

7. Setzen Sie die Fußplatte auf das Werkstück auf und
beginnen Sie zu sägen.

Hinweis. Unterstützen Sie die Säge durch leichten

Vorschub beim Sägen. Üben Sie nicht zu starken Druck
beim Sägen aus; lassen Sie das Sägeblatt und die Säge
das Arbeitstempo bestimmen.

ACHTUNG. Durch Ausübung von zu starkem Druck kommt
es zu Verbiegen oder Verdrehen des Sägeblatts, was
letztlich zum Zerbrechen des Sägeblatts führen kann.

Tauchsägen

1. Markieren Sie die Schnittlinie.

2. Wählen Sie einen Punkt
innerhalb des zu sägenden
Bereichs und setzen Sie die
Spitze des Sägeblatts auf

diesen Punkt.

3. Setzen Sie die vordere
Kante der Fußplatte auf das
Werkstück und halten Sie die

Säge in dieser Position gut fest.

4. Drücken Sie die Freigabetaste

und den Ein-/Ausschalter, um
den Sägevorgang zu starten.

ACHTUNG. Achten Sie
darauf, dass das Sägeblatt

das Werkstück erst berührt,
wenn die maximale Hubzahl
erreicht ist, da es andernfalls
zu einem Verlust von Kontrolle
und schwerer Verletzung

kommen kann. Langsam sägen,
bis das Sägeblatt durch die
gesamte Stärke des Werkstücks

durchgedrungen ist.

Metallsägen

Mit der Säbelsäge können

Metalle wie Stahlblech, Rohre,

Stahlstangen, Aluminium,
Messing und Kupfer gesägt

werden. Dabei darauf achten,

das Sägeblatt nicht zu verdrehen
und die Sägewirkung nicht zu

erzwingen.

Es ist empfehlenswert, beim Sägen von Weichmetall und

Stahl Schneidöl zum Schmieren des Schnitts zu verwenden.

Es verhindert zu starke Erwärmung des Sägeblatts und
trägt zur Verlängerung seiner Lebensdauer bei.

RC1200 Manual ed2.indd 45 12/8/09 16:13:28

46

D

ACHTUNG. Spannen Sie das Arbeitsstück fest ein und
sägen Sie dicht am Befestigungspunkt, um Vibration
zu reduzieren. Beim Sägen von Leitungsrohren oder

Winkeleisen das Werkstück wenn möglich in einen
Schraubstock spannen und dicht am Schraubstock

absägen. Beim Sägen von dünnem Metallblech das Blech

zwischen Hartfaserplatten oder Spanplatten einlegen und
die Schichten einspannen, um Vibration und Reißen des
Materials zu verhindern.

Wartung

ACHTUNG. Vor dem Durchführen von Einstellungen oder

Wartungsmaßnahmen stets erst das Gerät ausschalten und

den Netzstecker aus der Steckdose ziehen.

Regelmäßig alle Befestigungsschrauben auf festen Sitz

überprüfen. Sie können sich mit der Zeit durch Vibration
lösen.

Reinigung

1. Die Lüftungsöffnungen des Werkzeugs stets frei und

sauber halten.

2. Regelmäßig Staub und Schmutz entfernen. Zur
Reinigung am besten einen Lappen verwenden.

3. Alle beweglichen Teile in regelmäßigen Zeitabständen

schmieren.

4. Zur Reinigung von Kunststoffteilen nie ätzende Mittel

verwenden.

ACHTUNG. Keine scharfen Reinigungsmittel zur Reinigung

der Kunststoffteile des Geräts verwenden. Die Reinigung

mit einem milden Reinigungsmittel auf einem feuchten Tuch

ist empfehlenswert. Das Gerät nie in Kontakt mit Wasser

bringen.

Pflege des Stromkabels

Falls ein Austausch des Netzkabels erforderlich ist,

muss dies zur Vermeidung von Sicherheitsrisiken durch
den Hersteller, einen Vertreter des Herstellers oder ein
autorisiertes Kundendienstzentrum durchgeführt werden.

RC1200 Manual ed2.indd 46 12/8/09 16:13:28

D

47

RC1200 Manual ed2.indd 47 12/8/09 16:13:29

48

I

Indice

Introduzione 48
Garanzia 48
Protezione ambientale 49
Descrizione dei simboli 49
Dati tecnici 49
Norme generali di sicurezza 50
Norme di sicurezza specifiche per le seghe a gattuccio 51
Accessori 53
Disimballaggio 53
Descrizione del prodotto 54
Impostazione 55
Installazione di una lama della sega 55
Accensione e spegnimento 55
Variazione della velocità 55
Uso del comando dell’oscillazione 55
Cambio della posizione del piedino 56
Rotazione dell’impugnatura posteriore 56
Taglio generale 56
Taglio ad affondamento 57
Taglio dei metalli 57
Manutenzione 58
Pulizia 58
Manutenzione del cavo di alimentazione 58
EC Dechiarazione di Confirmitá 58

Introduzione

Grazie per aver acquistato questo utensile GMC. Queste
istruzioni contengono informazioni utili per il funzionamento

sicuro ed affidabile del prodotto. Questo utensile è dotato

di soluzioni tecnologiche esclusive che potrebbero essere

una novità anche per coloro che hanno una buona

conoscenza di questo tipo di prodotti. Per essere sicuri di
utilizzare al meglio il potenziale dell’utensile si raccomanda
pertanto di leggere a fondo questo manuale. Conservare
il manuale in modo che sia sempre a portata di mano e
accertarsi che l’operatore dell’elettroutensile lo abbia letto e
capito a pieno.

Garanzia

Per la registrazione della garanzia visitare il sito web
www.gmctools.com e inserire i propri dettagli*.

A meno che non abbia specificato diversamente, i dettagli

del proprietario saranno inclusi nella lista di distribuzione che

sarà utilizzata per inviare regolarmente informazioni sulle
novità GMC. I dati personali raccolti saranno trattati con la

massima riservatezza e non saranno rilasciati a terze parti.

Informazioni sull’acquisto

Data di acquisto:
Modello N.:
Numero di serie: _________________________________

(dati sull’etichetta del corpo motore)

Conservare lo scontrino come prova dell’acquisto.
Se registrato entro 30 giorni dalla data di acquisto,

GMC garantisce al proprietario di questo prodotto che
se dovessero essere riscontrati difetti di materiali o
lavorazione entro 24 MESI dalla data dell’acquisto originale,

GMC effettuerà gratuitamente la riparazione o, a propria

discrezione, la sostituzione dei componenti difettosi.

Questa garanzia non è applicabile per l’uso commerciale

dell’utensile ed esclude la normale usura o i danni causati
all’utensile da incidenti, uso improprio, abusi o alterazioni.

* Effettuare la registrazione online entro 30 giorni dalla data

di acquisto.
Condizioni di garanzia applicabili.
Questa garanzia non modifica i diritti del proprietario a
norma di legge.

RC1200 Manual ed2.indd 48 12/8/09 16:13:29

I

49

GB

Protezione Ambientale

Il simbolo del cestino barrato indica che il
prodotto, una volta diventato inservibile, non
deve essere gettato tra i rifiuti domestici ma
conferito ad un centro di raccolta differenziata
per apparecchi elettrici ed elettronici oppure
riconsegnato al rivenditore al momento
dell’acquisto di apparecchio sostitutivo.

Descrizione dei simboli

La targhetta identificativa del vostro elettroutensile potrebbe

riportare dei simboli. Tali simboli sono una rappresentazione
grafica che mira a evidenziare importanti informazioni sul
prodotto o istruzioni per il suo utilizzo corretto e sicuro.

Legga la manuale d’istruzione.

Indossare protezioni per l’udito.
Indossare protezioni per gli occhi.
Indossare una protezione per le vie respiratorie.

Doppio isolamento per una protezione
supplementare.

Il prodotto è conforme alle vigenti normative e

norme di sicurezza applicabili.

EC Dechiarazione di Confirmitá

Il sottoscritto: Mr Philip Ellis Come autorizzato di: GMC

Declare that:

TIPO/ NUMERO DI SERIE: RC1200
NOME/ MODELLO: Sega a Gattuccio con la Maniglia Girante
Energia elettrica: 230-240V~ 50Hz 1200W
SI CONFORMA ALL’ INDIRIZZAMENTO:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

IL DOCUMENTAZIONE TECNICO É MANTENUTO DI GMC
Data: 25/7/09
Firmato vicino: Mr Philip Ellis, Managing Director

Dati tecnici

Tensione nominale: 230-240V~ 50Hz
Potenza: 1200W

Velocità a vuoto: 800–2700 min

-1

Corsa: 30mm

Legno: 115mm
Acciaio: 90mm

Peso netto: 4,2kg
Classe Isolamento: Con doppio isolamento

Pressione acustica: 97dB(A)

Rumore e dati di vibrazione:

Una pressione sonora

appesantita: 85.5dB(A)
Un potere sano appesantito: 96.5dB(A)
Incertezza: 3dB(A)

Vibrazione:

Legno di taglio: 12.72m/s2
Lamina di metallo di taglio: 14.55m/s

2

Incertezza: 1.5m/s

2

Il livello di intensità del suono per l’operatore può superare
85dB (A) e le misure sane di protezione sono necessarie

RC1200 Manual ed2.indd 49 12/8/09 16:13:29

50

I

Norme generali di sicurezza

AVVERTENZA. Leggere ed assimilare tutte le istruzioni.

La non osservanza delle seguenti istruzioni può causare
scosse elettriche, incendi e/o lesioni gravi. Il termine

“elettroutensile” nelle seguenti avvertenze si riferisce sia
agli utensili alimentati con corrente di rete (dotati di cavo di
alimentazione) che ai dispositivi a batteria (cordless).

Conservare con cura queste istruzioni

1. AREA DI LAVORO
a. Mantenere l’area di lavoro pulita e adeguatamente

illuminata. Gli incidenti sono più comuni nelle aree poco

illuminate e disordinate.

b. Non usare gli elettroutensili in presenza di atmosfere

esplosive, come liquidi, gas e polveri infiammabili.

Gli elettroutensili producono scintille che potrebbero
accendere i gas, le polveri o i fumi.

c. Tenere altre persone, e soprattutto i bambini,

a distanza di sicurezza quando si utilizza un
elettroutensile. Un attimo di distrazione è sufficiente a

far perdere il controllo dell’utensile all’operatore.

2. SICUREZZA ELETTRICA
a. Le spine degli elettroutensili devono essere

compatibili con le prese di corrente. Non modificare

in alcun modo la spina dell’elettroutensile. Non usare
adattatori con gli elettroutensili dotati di collegamento

di messa a terra (isolati). L’uso delle spine originali non
modificate e delle prese corrispondenti ridurrà il rischio di

scosse elettriche.

b. Evitare il contatto del corpo con le superfici collegate

a massa come i tubi, i radiatori, le cucine e i
frigoriferi. Se il corpo dell’operatore è collegato alla terra

o alla massa il rischio di scosse elettriche è maggiore.

c. Non esporre gli elettroutensili alla pioggia e non

lasciarli in ambienti umidi o bagnati. L’ingresso

dell’acqua in una macchina utensile aumenta il rischio di
scosse elettriche.

d. Non usare il cavo in modo improprio. Non

afferrare mai il cavo per trasportare, tirare o staccare
l’elettroutensile dalla presa di corrente.

Tenere il cavo lontano da fondi di calore, olio, benzina e

sostanze affini, bordi appuntiti o parti in movimento. I cavi
danneggiati o attorcigliati aumentano il rischio di scosse
elettriche.

e. Quando si usa un elettroutensile all’esterno, usare

cavi di prolunga compatibili con l’uso in ambienti
esterni. Un cavo idoneo all’uso in ambienti esterni riduce

il rischio di scosse elettriche.

3. SICUREZZA PERSONALE
a. Quando si usa un elettroutensile lavorare sempre

con la massima attenzione e concentrazione,
lasciandosi guidare dal buon senso. Non usare mai

un elettroutensile quando si è stanchi o sotto l’effetto di
medicinali e/o sostanze alcoliche o stupefacenti. Quando
si usa un elettroutensile un attimo di distrazione è

sufficiente a causare gravi lesioni alle persone.

b. Usare dispositivi per la protezione personale.

Indossare sempre protezioni per gli occhi. I dispositivi

per la sicurezza personale, come le mascherine
antipolvere, le calzature di sicurezza antiscivolo, il casco
e la cuffia, se usati in maniera appropriata, riducono i
rischi di lesioni alle persone.

c. Evitare l’avviamento accidentale dell’utensile.

Accertarsi che l’interruttore sia spento prima di

collegare la macchina alla presa di corrente. Quando si
trasportano gli elettroutensili con il dito sull’interruttore
di accensione o quando si collegano alla rete dispositivi

che hanno l’interruttore in posizione ON (e cioè accesi) il
rischio di causare incidenti è maggiore.

d. Rimuovere tutte le chiavi di regolazione e le chiavi

inglesi prima di accendere l’elettroutensile. Una

chiave inglese o una chiave di regolazione collegata
a una parte in movimento dell’elettroutensile potrebbe
causare lesioni alle persone.

e. Non inclinarsi troppo. Mantenere sempre i piedi

poggiati su superfici solide e non usare gli elettroutensili
in equilibrio precario. Un buon equilibrio consente di
avere il massimo controllo sull’elettroutensile anche nelle
situazioni inaspettate.

RC1200 Manual ed2.indd 50 12/8/09 16:13:29

I

51

f. Indossare indumenti appropriati. Non indossare

indumenti troppo larghi o gioielli. Tenere i capelli, gli

indumenti e i guanti lontano dalle parti in movimento. Gli
indumenti larghi, i gioielli e i capelli lunghi potrebbero
rimanere impigliati tra le parti in movimento.

g. Se il dispositivo utilizzato è dotato di bocchetta

per l’aspirazione della polvere accertarsi che sia
collegato e utilizzato correttamente. L’uso di tali

dispositivi riduce i rischi correlati alle polveri.

4. USO E CURA DELL’ELETTROUTENSILE
a. Non forzare l’elettroutensile. Usare sempre

l’elettroutensile corretto per il lavoro da eseguire.

L’elettroutensile corretto sarà in grado di svolgere il
lavoro in modo più efficiente e sicuro perché sarà stato

progettato appositamente per tale applicazione.

b. Non usare l’elettroutensile se l’interruttore di

accensione non si accende e si spegne. Gli

elettroutensili con un interruttore di accensione difettoso
sono pericolosi e devono essere riparati immediatamente.

c. Staccare sempre la spina dalla presa di corrente

prima di effettuare regolazioni, collegare e
scollegare accessori e prima di rimettere a posto
l’elettroutensile. Questi accorgimenti riducono il rischio

di un avvio accidentale dell’elettroutensile.

d. Conservare l’elettroutensile fuori dalla portata dei

bambini e non lasciare che venga utilizzato da
persone non adeguatamente addestrate e competenti
nell’uso degli elettroutensili o che non hanno
preso visione di questo manuale di istruzioni. Gli

elettroutensili diventano estremamente pericolosi nelle
mani di persone non addestrate.

e. Staccare sempre la corrente dall’elettroutensile se

l’utensile deve restare incustodito. Queste misure

preventive di sicurezza riducono il rischio di un avvio
accidentale dell’elettroutensile da parte di persone non
addestrate.

f. Controllare i pezzi danneggiati. Prima di utilizzare

l’elettroutensile è necessario controllare che le
parti in movimento siano allineate e che si possano
muovere liberamente. Controllare inoltre che tutti i

componenti siano privi di guasti e difetti che potrebbero

ridurre la funzionalità del dispositivo. Non usare un

elettroutensile danneggiato e rivolgersi a un centro di

assistenza autorizzato per la riparazione. Le cattive

condizioni degli elettroutensili sono responsabili di un
gran numero di incidenti.

g. Mantenere le lame pulite e affilate. Gli utensili da taglio

tenuti in buone condizioni operative e con i bordi taglienti
affilati sono meno soggette a bloccarsi e più facili da
controllare.

h. Utilizzare l’elettroutensile e tutti i componenti e gli

accessori in conformità con le istruzioni di questo
manuale e nella maniera prevista per ciascun tipo di
utensile, tenendo conto delle condizioni lavorative e
del compito da eseguire. L’utilizzo degli elettroutensili

per fini diversi da quelli previsti rappresenta un rischio per
le persone.

5. ASSISTENZA
a. Qualsiasi intervento sull’elettroutensile deve essere

eseguito da personale qualificato utilizzando
unicamente pezzi di ricambio compatibili e approvati.

Ciò garantisce la sicurezza dell’utensile elettrico.

Norme di sicurezza specifiche per le
seghe a gattuccio

• Staccare sempre la spina dalla presa di corrente prima di

effettuare regolazioni, collegare e scollegare accessori e
prima di rimettere a posto l’elettroutensile.

• Quando si utilizza la sega, si raccomanda di usare

dispositivi per la protezione personale come schermi
od occhiali di sicurezza, protezioni per le orecchie,
mascherina antipolvere e indumenti protettivi, inclusi i
guanti di sicurezza.

• Accertarsi che le condizioni di illuminazione siano

adeguate.

• Mantenere l’area di lavoro libera da oggetti che

potrebbero rappresentare un rischio di inciampo.

• Non lasciare che le persone minori di 18 anni utilizzino la

troncatrice.

RC1200 Manual ed2.indd 51 12/8/09 16:13:29

52

I

• Posizionarsi sempre lateralmente rispetto alla linea di

taglio quando si usa la sega.

• Non usare mai una lama incrinata o storta. Usare solo

lame affilate.

• Quando si tagliano listelli di legno circolari fissarli con dei

morsetti da entrambe le parti della lama per evitare che
girino.

• Non usare mai le mani per rimuovere segatura, trucioli o

altro materiale di scarto nelle vicinanze della lama.

• Usare solo le lame raccomandate.

• Non lasciare mai stracci, teli, corde, fili od oggetti simili

nell’area di lavoro.

• Evitare di tagliare chiodi. Ispezionare il pezzo da lavorare

e rimuovere tutti i chiodi e altri corpi estranei prima di
iniziare a tagliare.

• Sostenere adeguatamente il pezzo da lavorare.

• Non allungare mai le mani nella zona della lama per

rimuovere trucioli e materiali di scarto.

• Non cercare di liberare una lama incastrata senza aver

prima spento l’utensile.

• Non rallentare o bloccare la lama con un pezzo di legno.
Lasciare che la lama si arresti naturalmente.

• In caso di interruzioni durante l’uso dell’elettroutensile,

terminare la procedura che si sta eseguendo e spegnere
l’utensile prima di alzare lo sguardo.

• Controllare periodicamente che tutti i dadi, i bulloni e gli

altri dispositivi di fissaggio siano fissati saldamente.

• Afferrare sempre il seghetto sulle parti isolate. Se si

tagliano accidentalmente dei cavi sotto tensione, o il
cavo di alimentazione della stessa troncatrice, le parti
metalliche dell’utensile saranno pure sotto tensione.

• Non tagliare mai vicino a liquidi o gas combustibili.

Questo apparecchio deve essere utilizzato unicamente
per gli scopi prescritti. Ogni altro utilizzo all’infuori di quelli

menzionati nel presente manuale sarà considerato un uso

improprio. I danni e le lesioni provocate a causa dell’uso
improprio dell’utensile saranno a carico dell’utilizzatore e
non del costruttore.

Il costruttore rifiuta ogni responsabilità per eventuali

modifiche effettuate sull’utensile e per eventuali danni e
lesioni provocati da tali cambiamenti.

Anche quando l’utensile viene utilizzato nella maniera
prescritta, non è possibile eliminare ogni rischio residuo.

I seguenti rischi sono rischi oggettivi dovuti alla costruzione
e alla progettazione dell’utensile specifico:

• Contatto con la lama.

• I contraccolpi del pezzo da lavorare o parti dello stesso.

• La rottura della lama.

• Gli oggetti scagliati dalla lama.

• Danni all’udito se non si indossano protezioni efficaci

per l’udito.

• Emissioni dannose di polveri di legno quando la macchina
è usata in ambienti chiusi. Se possibile usare sempre un

sistema supplementare di aspirazione dei trucioli.

• Non utilizzare lame deformate o incrinate.

• Svolgere completamente il tamburo di avvolgimento dei

cavi e delle prolunghe per evitare il surriscaldamento.

• Quando si richiede un cavo di prolunga, si raccomanda

di accertarsi che il suo amperaggio sia compatibile con
l’elettroutensile e che i collegamenti elettrici siano in uno
stato operativo ottimale.

• Al termine di sessioni di lavoro più lunghe, le parti

metalliche esterne e gli accessori potrebbero essere caldi.

• Non forzare la sega. Lasciare che l’utensile funzioni a
una discreta velocità. Se si applica troppa pressione il
motore rallenta e surriscalda, e il taglio sarà inadeguato e

si corre il rischio di danneggiare il motore della sega.

• Staccare sempre la spina dalla presa di corrente prima di

effettuare regolazioni, collegare e scollegare accessori e
prima di rimettere a posto l’elettroutensile.

RC1200 Manual ed2.indd 52 12/8/09 16:13:29

I

53

AVVERTENZE. Prima di collegare un utensile a una fonte

di alimentazione (presa di corrente di rete, prolunga,
ecc. ) accertarsi che la tensione sia la stessa indicata
sulla targhetta identificativa dell’utensile. Una fonte di
alimentazione con una tensione maggiore di quella
specificata per l’utensile potrebbe provocare lesioni gravi
alle persone e danneggiare l’utensile.

Se avete dei dubbi non allacciate l’apparecchio alla rete
elettrica. E’ dannoso al motore dell’apparecchio utilizzare
una presa di corrente con tensione inferiore a quella
dell’utensile.

Accessori

La sega a gattuccio GMC RC1200 viene fornita in una

valigetta insieme ai seguenti accessori:

• 1 x Lama per demolizione

• 1 x Lama per legno

• 1 x Lama per metallo

• Chiave a testa esagonale

• Valigetta

Disimballaggio

Grazie alle moderne tecniche di produzione di massa

è molto difficile che un elettroutensile GMC presenti

parti difettose o mancanti. Tuttavia, in caso di problemi,
non usare l’utensile fino a quando i pezzi saranno stati

sostituiti o il guasto riparato. La non osservanza di questa

precauzione potrebbe provocare lesioni gravi alle persone.

RC1200 Manual ed2.indd 53 12/8/09 16:13:29

54

I

Descrizione del prodotto

Prima di usare la sega a gattuccio, si raccomanda di familiarizzare con
le caratteristiche progettuali e operative e con le norme di sicurezza.

Usare l’utensile solo per le applicazioni per le quali è stato progettato.

Tutte le altre applicazioni sono espressamente vietate.

10

1. Pulsante di accensione

2. Comando dell’oscillazione

3. Pulsante del blocco di sicurezza

4. Attacco rapido lama

5. Piedino mobile

6. Lama della sega

7. Impugnatura posteriore girevole

8. Comando di sblocco rotazione

impugnatura

9. Selettore velocità

10. Viti di regolazione piedino (x 2)

11. Chiave a testa esagonale

12. Leva dell’attacco rapido della lama

6 5 4 12 2 8 1 3

9 7

11

RC1200 Manual ed2.indd 54 12/8/09 16:13:30

I

55

Impostazione

Installazione di una lama della sega
ATTENZIONE. Accertarsi che l’utensile sia sempre spento e

scollegato dalla rete elettrica prima di effettuare la rimozione
e la sostituzione della lama. Indossare guanti da lavoro
durante la sostituzione della lama.

1. Allentare l’attacco della lama (4) premendo la leva
dell’attacco (12). Ciò consentirà di inserire la lama della

sega.

2. Tenendo aperto l’attacco della lama allineare e inserire
la nuova lama.

3. Rilasciare la leva dell’attacco
della lama (12) per bloccare la lama in posizione.

4. Tirare la lama per accertarsi
che sia fissata saldamente.

AVVERTENZA. Accertarsi che

la lama sia fissata saldamente
prima di iniziare le operazioni
di taglio.

La non osservanza di questa

precauzione potrebbe provocare
lesioni gravi alle persone.

Accensione e spegnimento

1. Collegare la spina della sega
a una presa di corrente.

2. Per avviare la sega premere
il pulsante del blocco di
sicurezza (3) e quindi il
pulsante di accensione (1).

3. Una volta che l’utensile sarà
stato avviato si potrà rilasciare

il pulsante del blocco di
sicurezza (3). Tuttavia, se il
pulsante di accensione (1)
viene rilasciato, il pulsante
del blocco di sicurezza si

riattiverà. Questa è una

funzione di sicurezza
per evitare l’accensione
accidentale.

4. Per riavviare l’utensile sarà

necessario premere di nuovo
sia il pulsante del blocco di
sicurezza (3) che il pulsante

di accensione (On/Off) (1).

Variazione della velocità

Variare la velocità in base alla

lama e al materiale da tagliare
utilizzando il selettore della

velocità (9).

Uso del comando dell’oscillazione

1. Con il comando
dell’oscillazione (2) impostato
su , la lama si sposta avanti
e indietro solamente. Questa
funzione viene chiamata “a
taglio netto”. Usare la funzione
a taglio netto per tagliare
materiali duri come il metallo.

RC1200 Manual ed2.indd 55 12/8/09 16:13:31

56

I

2. Quando il comando

dell’oscillazione (2) è in

posizione , la lama si
sposta in su e in giù oltre
che in avanti e indietro. Il
“movimento pendolare” od

oscillante è molto efficiente

quando si tagliano materiali
più morbidi.

Nota. Il taglio con lama oscillante

può produrre una finitura più grossolana. Se necessario

usare una raspa o una lima per ripulire i bordi dopo il taglio.

AVVERTENZA. Usare la modalità di taglio diritto per

effettuare tagli più puliti o curvati anche su materiali più
morbidi.

Cambio della posizione del piedino
ATTENZIONE. Accertarsi che l’utensile sia sempre spento

e scollegato dalla rete elettrica.

1. Allentare le due viti di regolazione del piedino (10) con la

chiave a testa esagonale (11) e posizionare il piedino per
proteggere la lunghezza della lama della sega.

2. Stringere le viti di regolazione del piedino. Fare
attenzione a non stringere troppo le viti per non
danneggiare la filettatura.

3. Posizionare l’angolo del
piedino in base al taglio da
effettuare girandolo sul suo
asse.

4. Se possibile, appoggiare
il piedino sul materiale da
tagliare. Cambiare l’angolo del
piedino in base alla forma del
materiale.

ATTENZIONE. Non usare la sega a gattuccio se il piedino

regolabile è danneggiato o non istallato.

Rotazione dell’impugnatura posteriore
ATTENZIONE. Accertarsi che l’utensile sia sempre spento

e scollegato dalla rete elettrica.

1. L’impugnatura posteriore (7) ha 8 posizioni predefinite
a 45° gradi l’una dall’altra e pertanto l’impugnatura può
essere completamente girata a 360 gradi.

2. L’impugnatura posteriore deve essere bloccata in una
delle otto posizioni. L’impugnatura non deve essere usata

in una posizione intermedia tra queste otto posizioni

preselezionate perché potrebbe girare durante l’uso e in

tal caso potrebbe rappresentare un rischio di infortuni.

3. Per ruotare l’impugnatura

(7) premere l’interruttore

di sblocco della rotazione

dell’impugnatura (8) e

spostare l’impugnatura in una
delle posizioni predefinite.

L’impugnatura può essere

girata di tre posizioni a sinistra
e di quattro posizioni a destra.

Taglio generale

1. Afferrare la sega saldamente nella parte anteriore

tenendola ben distante dal proprio corpo.

2. Accertarsi che la sega non incontri ostacoli e che il cavo

di alimentazione o il cavo di prolunga sia lontano dal
raggio d’azione della lama.

RC1200 Manual ed2.indd 56 12/8/09 16:13:32

I

57

3. Accertarsi che il materiale

da tagliare sia bloccato
adeguatamente. Pezzi piccoli
dovranno essere tenuti in una
morsa o fissati a un banco di
lavoro.

4. Marcare la linea di taglio.

5. Premere il pulsante di
accensione.

6. Selezionare la velocità con
il variatore (9)

7. Appoggiare il piedino sul pezzo

da lavorare e iniziare il taglio.

Nota. Esercitare solo la pressione
necessaria per guidare la sega
durante il taglio. Non forzare la

sega. Lasciare che siano la lama

e la sega a fare il lavoro.
AVVERTENZA. Una pressione eccessiva, in grado di

piegare o girare la lama potrebbe provocarne la rottura.

Taglio ad affondamento

1. Marcare la linea di taglio.

2. Scegliere un punto nella zona
da tagliare e porre la punta
della lama su quel punto.

3. Appoggiare il bordo anteriore

del piedino sul pezzo da
lavorare e mantenere la sega
saldamente in posizione.

4. Per avviare l’azione di taglio
premere il pulsante del blocco
di sicurezza e quindi il pulsante
di accensione.

AVVERTENZA. Accertarsi che

la lama non tocchi il pezzo da
lavorare fino a quando la lama

non avrà raggiunto la massima
velocità, onde evitare di perdere il

controllo dell’utensile e di correre
il rischio di lesioni gravi. Tagliare
lentamente fino a quando la
lama penetra completamente lo
spessore del pezzo da lavorare.

Taglio dei metalli

Questa sega è in grado di tagliare

metalli come le lastre, i tubi, le
barre di ferro, l’alluminio, l’ottone
e il rame. Fare attenzione a non
piegare o girare la lama e a non
forzare l’azione di taglio.

Si raccomanda di usare olio
lubrificante apposito per i tagli

quando si effettua il taglio di metalli e acciaio. L’olio migliora

il raffreddamento della lama e ne prolunga la vita.

ATTENZIONE. Bloccare saldamente il pezzo da lavorare

con dei morsetti e tagliare più vicino possibile al morsetto
per ridurre al minimo le vibrazioni. Quando si tagliano tubi
idraulici o pezzi in ferro ad angolo, se possibile bloccare
il pezzo in una morsa e tagliare più vicino possibile alla
morsa. Per tagliare lamiere metalliche sottili, inserire la
lamiera tra due fogli di compensato o di legno e bloccare
gli strati tutti insieme con dei morsetti o altro dispositivo
per evitare di creare vibrazioni eccessive e di “strappare”
il metallo.

RC1200 Manual ed2.indd 57 12/8/09 16:13:33

58

I

Manutenzione

AVVERTENZA. Accertarsi che l’utensile sia sempre spento

e scollegato dalla rete elettrica prima di effettuare qualsiasi
operazione di regolazione o manutenzione.

Verificare regolarmente che tutte le viti di fissaggio
siano strette saldamente. In caso contrario le vibrazioni
potrebbero farle saltare.

Pulizia

1. Mantenere i fori d ventilazione liberi e puliti in qualsiasi
momento.

2. Rimuovere regolarmente la polvere e lo sporco.
Per pulire il dispositivo usare un panno.

3. Lubrificare tutte le parti in movimento ad intervalli regolari.

4. Non usare mai sostanze caustiche per pulire i
componenti dell’elettroutensile.

ATTENZIONE. Non usare prodotti per la pulizia per pulire
le parti plastiche dell’elettroutensile. Si raccomanda l’uso di

un detergente neutro su un panno inumidito. L’acqua non

deve mai entrare a contatto con l’utensile.

Manutenzione del cavo di alimentazione

Se fosse necessario sostituire il cavo di alimentazione,
per evitare un rischio per la sicurezza delle persone si
raccomanda di rivolgersi al costruttore o a un centro di
assistenza autorizzato.

RC1200 Manual ed2.indd 58 12/8/09 16:13:33

I

59

RC1200 Manual ed2.indd 59 12/8/09 16:13:34

60

E

Índice

Introducción 60
Garantía 60
Protección medioambiental 61
Descripción de los símbolos 61
Especificaciones 61
Normas generales de seguridad 62
Normas de seguridad adicionales para 63

las sierras alternativas
Accesorios 65
Desembalaje 65
Conozca su producto 66
Instalación 67
Instalación de una hoja de la sierra 67
Conexión y desconexión 67
Variación de la velocidad 67
Utilización del control de péndulo 67
Cambio de la posición de la zapata 68
Giro del asa trasera 68
Corte general 69
Corte por penetración 69
Corte de metal 69
Mantenimiento 70
Limpieza 70
Mantenimiento del cable de alimentación 70
Declaración “CE” de Conformidad 70

Introducción

Gracias por comprar esta herramienta GMC. Estas
instrucciones contienen la información necesaria para un
funcionamiento seguro y eficaz de este producto. Este
producto tiene características únicas. Incluso si está
familiarizado con productos similares, lea este manual
atentamente para asegurarse de obtener todas sus

ventajas. Conserve este manual a mano y asegúrese de

que todos los usuarios de esta herramienta lo han leído y
entendido totalmente.

Garantía

Para registrar su garantía, visite nuestro sitio web en
www.gmctools.com e introduzca sus datos*.

Estos datos serán incluidos en nuestra lista de correo (salvo
indicación contraria) para recibir información sobre futuras

ediciones. Los datos aportados no estarán a disposición de

ningún tercero.

Registro de compra

Fecha de compra:
Modelo:
Número de serie:________________________________

(situado en el alojamiento del motor)

Conserve su recibo como prueba de compra.
Si se ha registrado antes del transcurso de 30 días tras

la compra, GMC garantiza al comprador de este producto
que si alguna pieza resulta ser defectuosa a causa de
materiales o de mano de obra defectuosos dentro de los
24 meses a partir de la fecha de la compra original, GMC
reparará, o a su discreción, sustituirá la pieza defectuosa
sin cargo. Esta garantía no se aplica al uso comercial ni se
amplia al desgaste normal o a los daños resultantes de un
accidente, de un abuso o de una mala utilización.

*Regístrese en línea antes de 30 días tras el transcurso de
la compra.

Se aplican los términos y condiciones.

Esto no afecta a sus derechos legales

RC1200 Manual ed2.indd 60 12/8/09 16:13:34

E

61

GB

Protección Medioambiental

El desecho de los productos eléctricos no debe

eliminarse con la basura casera. Recíclelos
cuando existan las instalaciones. Consulte con las
autoridades locales o su detallista para obtener

consejos sobre reciclado.

Descripción de los símbolos

La placa de datos de su herramienta puede mostrar

símbolos.
Éstos representan información importante sobre el producto

o instrucciones sobre su uso.

Lea el manual de la instrucción.

Lleve protección auditiva.
Lleve protección ocular.
Lleve protección respiratoria.

Doble aislamiento para protección adicional.

Conforme a las normas de seguridad y a la
legislación correspondientes.

Declaración “CE” de Conformidad

El abajo firmante: Mr Philip Ellis Autorizad por: GMC

Declare that:

TIPO Y NO SERIE: RC1200
MODELO/NOMBRE: Sierra Alternativa de con la Manija Giratoria
Energía eléctrica: 230-240V~ 50Hz 1200W
SE HALLA EN CONFORMIDAD CON LA DIRECTIVA:

• Directive 2004/108/EC Electromagnetic Compatability

• Directive 2006/95/EC Low Voltage Directive

• Directive 98/37/EC Machinery Directive

• Directive 2002/95/EC RoHS

• EN 60745-1: 2006, EN60745-2-11:2003+A11:2007

• EN 55014-1:2006, EN 55014-2/A1:2001

• EN 61000-3-2:2006, EN 61000-3-3/A2:2005

LA DOCUMENTACIÓN TÉCNICA SE GUARDA POR GMC
Fecha: 25/7/09
Firmado cerca: Mr Philip Ellis, Managing Director

Especificaciones

Voltaje nominal: 230-240V~ 50Hz

Potencia de entrada: 1200W

Velocidad sin carga: 800–2700 min

-1

Longitud de carrera: 30mm

Madera: 115mm

Acero: 90mm

Peso neto: 4,2kg
Clase de aislamiento: Doble aislamiento

Nivel de presión sonora: 97dB(A)

Ruido y datos de la vibración:

Una presión sana cargada: 85.5dB(A)
Una energía sana cargada: 96.5dB(A)
Incertidumbre: 3dB(A)

Vibración:

Madera del corte: 12.72m/s2
Hoja de metal del corte: 14.55m/s

2

Incertidumbre: 1.5m/s

2

El nivel de intensidad sana para el operador puede

exceder 85dB (A) y las medidas de la protección del

sonido son necesarios

RC1200 Manual ed2.indd 61 12/8/09 16:13:34

62

E

Normas generales de seguridad

ADVERTENCIA. Lea todas las instrucciones. La falta

de seguimiento de todas las instrucciones listadas a

continuación puede provocar descargas eléctricas,
incendios y/o lesiones graves. El término “herramienta
eléctrica” en todas las advertencias listadas a continuación

hace referencia a su herramienta accionada por corriente
(con cable de alimentación) o a su herramienta accionada
por batería (sin cable de alimentación).

Guarde estas instrucciones

1. ÁREA DE TRABAJO

a. Mantenga la zona de trabajo limpia y bien iluminada.

Las zonas desordenadas y oscuras son una posible

fuente de accidentes.

b. No haga funcionar herramientas eléctricas en

ambientes explosivos, tales como en presencia de

líquidos inflamables, gases o polvo. Las herramientas
eléctricas provocan chispas que pueden incendiar el

polvo o los humos.

c. Mantenga a los niños y personas del entorno

alejados mientras esté trabajando una herramienta
eléctrica. Las distracciones pueden provocar que pierda

el control.

2. SEGURIDAD ELÉCTRICA

a. Los enchufes de la herramienta eléctrica deben

coincidir con la toma eléctrica. No debe modificarse

nunca el enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas puestas a
tierra (con toma de tierra). Los enchufes no modificados

y las tomas coincidentes reducirán el riesgo de descarga

eléctrica.

b. Evite el contacto corporal con superficies puestas

tierra tales como tuberías, radiadores, estufas y
refrigeradores. El riesgo de descarga eléctrica se

incrementa si su cuerpo está puesto a tierra.

c. No exponga las herramientas eléctricas a

condiciones de lluvia o humedad. El agua que haya

entrado en una herramienta eléctrica aumentará el riesgo
de descarga eléctrica.

d. No maltrate el cable de alimentación. No utilice

nunca el cable de alimentación para transportar,
estirar o desenchufar la herramienta eléctrica.

Mantenga el cable de alimentación alejado de fuentes

de calor, aceite, bordes afilados o piezas en movimiento.

Los cables de alimentación dañados o enredados
aumentan el riesgo de descarga eléctrica.

e. Cuando utilice una herramienta eléctrica en el

exterior, utilice un alargador de cable de alimentación
para uso en exteriores. La utilización de un cable de

alimentación adecuado para exteriores reduce el riesgo

de descarga eléctrica.

3. SEGURIDAD PERSONAL
a. Manténgase alerta, vigile lo que está haciendo y

utilice el sentido común al utilizar una herramienta
eléctrica. No utilice una herramienta eléctrica cuando

esté cansado o bajo la influencia de drogas, alcohol

o medicación. Un momento de distracción al utilizar

herramientas eléctricas puede provocar graves lesiones

personales.

b. Utilice equipo de seguridad. Lleve siempre

protección ocular. El equipamiento de seguridad tal

como máscaras anti-polvo, zapatos antideslizantes de
seguridad, cascos o protecciones auditivas utilizados
para las condiciones determinadas reducirán el riesgo de
lesiones personales.

c. Evite el arranque accidental. Asegúrese de que el

interruptor está en la posición “off” antes de enchufarla.
Transportar las herramientas con el dedo en el interruptor
o enchufarlas con el interruptor activado puede provocar
un accidente.

d. Retire cualquier llave de ajuste o llave inglesa

antes de conectar la herramienta eléctrica. Una

llave inglesa o de tuercas sujeta a una pieza giratoria
de la herramienta eléctrica puede provocar lesiones

personales.

e. No adopte posturas forzadas. Mantenga una posición

firme y equilibrada en todo momento. Esto permite un

mejor control de la herramienta eléctrica en situaciones

inesperadas.

RC1200 Manual ed2.indd 62 12/8/09 16:13:34

E

63

f. Vista adecuadamente. No vista con ropas sueltas o

joyas. Mantenga el pelo, la ropa y los guantes alejados

de las piezas en movimiento. Las ropas sueltas, las joyas

o el cabello largo pueden quedar atrapados en las piezas
en movimiento.

g. Si se proporcionan dispositivos para la conexión

de instalaciones de extracción y recogida de polvo,
asegúrese de que están conectados y se utilizan
adecuadamente. La utilización de estos dispositivos

puede reducir los riesgos relacionados con el polvo.

4. USO Y CUIDADO DE LA HERRAMIENTA ELÉCTRICA

a. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica adecuada para su aplicación.
La herramienta correcta realizará el trabajo de forma

más rápida y segura a la velocidad para la cual ha sido
diseñada.

b. No utilice la herramienta eléctrica si el interruptor no

la enciende y apaga. Cualquier herramienta eléctrica

que no pueda ser controlada con el interruptor es
peligrosa y debe repararse.

c. Desconecte el enchufe de la fuente de alimentación

antes de realizar cualquier ajuste, cambio de
accesorios o almacenamiento de las herramientas
eléctricas. Estas medidas de seguridad preventivas

reducen el riesgo de arranque accidental de la

herramienta eléctrica.

d. Almacene las herramientas eléctricas fuera del

alcance de los niños y no permita que personas
no familiarizadas con la herramienta eléctrica o
con estas instrucciones puedan acceder a ella. Las

herramientas eléctricas son peligrosas en manos de

usuarios no formados.

e. Desenchufe siempre su herramienta eléctrica

cuando la deje desatendida. Estas medidas de

seguridad preventivas reducen el riesgo de que usuarios
que no hayan recibido formación pongan en marcha

accidentalmente la herramienta eléctrica.

f. Efectúe el mantenimiento de las herramientas

eléctricas. Compruebe si las piezas en movimiento
están mal alineadas o curvadas, si hay alguna pieza

rota y cualquier otra condición que pueda afectar
al funcionamiento de las herramientas eléctricas. Si

hay algún daño, haga reparar la herramienta eléctrica

antes de utilizarla. Muchos accidentes son causados por

herramientas eléctricas mal cuidadas.

g. Mantenga las herramientas de corte afiladas y

limpias. Con un mantenimiento adecuado, es menos

probable que las herramientas de corte con bordes de
corte afilados se doblen y son más fáciles de controlar.

h. Utilice la herramienta eléctrica, los accesorios, las

cuchillas, etc. de acuerdo con estas instrucciones
y de la forma prevista para el tipo particular de
herramienta, teniendo en cuenta las condiciones
de trabajo y el trabajo a realizar. La utilización de la

herramienta eléctrica para operaciones diferentes a las

previstas puede provocar una situación peligrosa.

5. SERVICIO
a. Haga reparar su herramienta eléctrica únicamente

por una persona cualificada que utilice sólo piezas
de recambio idénticas. Esto garantizará la seguridad de

la herramienta eléctrica.

Normas de seguridad adicionales para
las sierras alternativas

• Saque siempre el enchufe de la toma de red antes de
realizar cualquier ajuste o mantenimiento, incluido el
cambio de la hoja.

• Al utilizar la sierra, utilice un equipo de seguridad

incluyendo visera o gafas de seguridad, protección
auditiva, máscara anti-polvo y ropa de protección
incluyendo guantes de seguridad.

• Asegúrese de que la iluminación sea la adecuada.

• Mantenga la zona libre de riesgos de tropiezos.

• No permita que nadie menor de 18 años trabaje con

esta sierra.

• Permanezca siempre a un lado cuando haga funcionar
la sierra.

• No utilice nunca una hoja de la sierra agrietada o
distorsionada. Utilice sólo hojas afiladas.

RC1200 Manual ed2.indd 63 12/8/09 16:13:34

64

E

• Al cortar madera redondeada, utilice mordazas que
impidan que la pieza de trabajo gire a ambos lados de
la hoja.

• No utilice nunca las manos para retirar serrín, astillas
o residuos cerca de la hoja.

• Utilice sólo las hojas recomendadas.

• No deberían dejarse nunca trapos, ropa, cuerda, cable
o similares alrededor de la zona de trabajo.

• Evite cortar clavos. Inspeccione la pieza de trabajo y
saque todos los clavos y otros objetos extraños antes

de empezar a serrar.

• Apoye la pieza de trabajo debidamente.

• No pase la mano por encima de la hoja para retirar

residuos o desechos.

• No intente liberar una hoja atascada antes de

desconectar previamente la máquina.

• No pare ni reduzca la velocidad de la hoja con un trozo
de madera. Deje que la hoja se pare de forma natural.

• Si le interrumpen cuando está trabajando con la sierra,
complete el proceso y desconéctela antes de dirigirse a

la persona.

• Compruebe periódicamente que todos los pernos,
tuercas y otros accesorios estén debidamente apretados.

• Sostenga siempre la sierra por partes que estén aisladas.

Si accidentalmente corta cableado oculto o el propio
cable de la sierra, las piezas metálicas de la sierra se

“cargarán eléctricamente”.

• No sierre nunca cerca de líquidos o gases combustibles.

La herramienta sólo debe utilizarse para su finalidad

prevista. Cualquier uso distinto a los mencionados en este
manual se considerará un caso de mal uso. El usuario y no
el fabricante será el responsable de cualquier daño o lesión
resultante de tales casos de mal uso.

El fabricante no será responsable de ningún cambio
efectuado en la herramienta ni de ningún daño resultante
de dichos cambios.

Incluso cuando se utilice la herramienta de la forma
prevista, no es posible eliminar todos los factores de
riesgo residuales. Pueden derivarse los riesgos siguientes
relacionados con la construcción y el diseño de la
herramienta:

• Contacto con la hoja.

• Retroceso de la pieza de trabajo y partes de la pieza
de trabajo.

• Fractura de las hojas.

• Trozos de hoja que salen disparados.

• Daños en el oído si no se llevan orejeras efectivas.

• Emisiones nocivas de serrín cuando la máquina se utiliza

en habitaciones cerradas. Utilice siempre un dispositivo
de extracción de polvo suplementario cuando sea posible.

• No utilice hojas deformadas o agrietadas.

• Desenrolle totalmente las extensiones de la bobina de

cable para evitar un posible recalentamiento.

• Cuando se precisa un cable de extensión, debe
asegurarse de que tenga la intensidad de régimen
correcta para su herramienta eléctrica y que presente
un estado eléctrico seguro.

• Tras largos períodos de trabajo, las piezas y los

accesorios metálicos externos podrían estar calientes.

• No fuerce la sierra; deje que la herramienta realice
el trabajo a una velocidad razonable. Se producirá

sobrecarga si se aplica demasiada presión y el motor
funciona más lento dando como resultado un corte

ineficiente y posibles daños en el motor de la lijadora.

• Saque siempre el enchufe de la toma de red antes de
realizar cualquier ajuste o mantenimiento, incluido el
cambio de la hoja.

ADVERTENCIAS. Antes de conectar una herramienta

a una fuente de alimentación (receptáculo de punto de

alimentación de alimentación de red, toma eléctrica, etc.)
asegúrese de que el suministro de voltaje sea el mismo

que se especifica en la placa de datos de la herramienta.

Una fuente de alimentación con un voltaje superior al

especificado para la herramienta puede provocar graves
lesiones al usuario, así como daños en la herramienta.

RC1200 Manual ed2.indd 64 12/8/09 16:13:34

E

65

Si tiene alguna duda, no enchufe la herramienta. La
utilización de una fuente de alimentación con un voltaje
inferior al de la placa de datos es perjudicial para el motor.

Accesorios

La sierra alternativa RC1200 GMC se suministra en un

maletín de almacenamiento con los accesorios siguientes:

• 1 X hoja para demolición

• 1 x hoja para cortar madera

• 1 x hoja para cortar metal

• Llave hexagonal

• Maletín de transporte

Desembalaje

Gracias a las modernas técnicas de producción en masa,
es improbable que su herramienta eléctrica GMC esté

defectuosa o que falte alguna pieza. Si encuentra algo
incorrecto, no haga funcionar la herramienta hasta que las
piezas se hayan sustituido o se halla rectificado el fallo.
No hacerlo podría resultar en graves lesiones personales.

RC1200 Manual ed2.indd 65 12/8/09 16:13:34

66

E

Conozca su producto

Antes de utilizar la sierra alternativa, familiarícese con todas las

características de funcionamiento y los requisitos de seguridad.
Utilice la herramienta sólo para las aplicaciones previstas.

Todas las demás aplicaciones están expresamente prohibidas.

10

1. Interruptor de gatillo

2. Control de péndulo

3. Botón de desbloqueo

4. Abrazadera de hoja sin herramienta

5. Zapata basculante

6. Hoja de la sierra

7. Asa trasera giratoria

8. Disyuntor de giro del asa

9. Indicador de control de velocidad

10. Tornillo de ajuste de la zapata

11. Llave hexagonal

12. Palanca de abrazadera de la hoja

6 5 4 12 2 8 1 3

9 7

11

RC1200 Manual ed2.indd 66 12/8/09 16:13:36

E

67

Instalación

Instalación de una hoja de la sierra
PRECAUCIÓN. Asegúrese siempre de que la sierra está

desconectada y desenchufada de la alimentación de red

antes de instalar o retirar una hoja. Lleve guantes de trabajo
al sustituir una hoja.

1. Afloje la abrazadera de la hoja (4) pulsando la palanca de
abrazadera (12). Esto permitirá insertar la hoja de la sierra.

2. Mientras sostiene la abrazadera de la hoja abierta, alinee
e inserte la nueva hoja de la sierra.

3. Deje la palanca de abrazadera de la hoja (12) para
bloquear la hoja de la sierra en su posición.

4. Tire de la hoja para
asegurarse de que esté bien
fijada.

ADVERTENCIA. Asegúrese de
que la hoja esté bien fijada antes

de poner en marcha la sierra.
No hacerlo puede resultar en

graves lesiones.

Conexión y desconexión

1. Conecte el enchufe al
suministro de red.

2. Ponga en marcha la sierra,
pulse el botón de desbloqueo
(3) y apriete el interruptor de
gatillo (1).

3. No hay ninguna necesidad
de mantener el botón de
desbloqueo (3) pulsado
una vez que la sierra se
haya puesto en marcha.
Sin embargo, si se suelta el
interruptor de gatillo (1), el
botón de desbloqueo volverá
a acoplarse como precaución
de seguridad para impedir un
funcionamiento accidental.

4. Para volver a poner en
marcha la sierra, hay que
volver a pulsar tanto el botón
de desbloqueo (3) como el
interruptor de gatillo (1).

Variación de la velocidad

Varíe la velocidad para

adaptarse a la hoja y el material
que se esté cortando con el

uso del mando de control de

velocidad (9).

Utilización del control de
péndulo

1. Con el control de péndulo
(2) ajustado a , la hoja

se mueve sólo hacia delante
y hacia atrás. Esto se llama
“corte recto”. Utilice el corte recto al serrar materiales
duros como el metal.

RC1200 Manual ed2.indd 67 12/8/09 16:13:37

68

E

2. Con el control de péndulo (2)
ajustado en la posición ,
la hoja bascula hacia arriba y
hacia abajo y se mueve hacia

delante y hacia atrás. Este

“corte con acción de péndulo”

es muy eficiente al cortar
materiales más blandos.

Nota. El corte con acción de

péndulo puede dejar un acabado rugoso.

Utilice una lima o escofina para limpiar el borde cortado si
es necesario.

ADVERTENCIA. Utilice el modo de corte recto cuando

desee realizar cortes curvados o limpios, incluso al trabajar

con materiales blandos.

Cambio de la posición de la zapata
PRECAUCIÓN. AAsegúrese siempre que la sierra está

apagada y desenchufada de la alimentación.

1. Afloje los dos tornillos de ajuste de la zapata (10) con la

llave hexagonal (11) y coloque la zapata para proteger

toda la longitud de la hoja de la sierra según se precise.

2. Vuelva a apretar los tornillos

de ajuste de la zapata. Tanga

cuidado para no apretar
demasiado los tornillos o
arrancará la rosca.

3. Determine el ángulo de la
zapata de la forma requerida

basculándolo sobre su eje.

4. Donde sea posible, apoye la zapata sobre el material que

se esté cortando. Cambie el ángulo de la zapata para

adaptarse a la forma del material.

PRECAUCIÓN. No haga funcionar la sierra alternativa si la

zapata ajustable está dañada o no instalada.

Giro del asa trasera
PRECAUCIÓN. Asegúrese siempre que la sierra está

apagada y desenchufada de la alimentación.

1. El asa trasera (7) puede girarse formando un círculo
hasta ocho posiciones de funcionamiento ajustadas,

con una separación de 45°.

2. El asa trasera debe
“bloquearse” en una de las

ocho posiciones preajustadas.

No debe utilizarse en ninguna
posición entre estas ocho

posiciones preajustadas dado

que podría girar durante el uso
y crear un riesgo.

3. Para girar el asa (7) pulse
en el interruptor de liberación de giro del asa (8) y

desplace el asa hasta una de las posiciones presentes.
Puede girarse tres posiciones hacia la izquierda y cuatro
posiciones hacia la derecha.

RC1200 Manual ed2.indd 68 12/8/09 16:13:38

E

69

Corte general

1. Sujete la sierra firmemente

delante y claramente separada
de usted.

2. Asegúrese de que la hoja
esté separada de cualquier

obstrucción y que el cable de
alimentación o cualquier cable

de extensión esté fuera de la
trayectoria de la hoja.

3. Asegúrese de que el material

que tenga que cortarse se

sujete firmemente. Las piezas
de trabajo pequeñas deberían
sujetarse en un tornillo de banco
o fijarse al banco de trabajo.

4. Marque la línea de corte.

5. Apriete el gatillo.

6. Seleccione la velocidad con el control (9).

7. Ponga la zapata en la pieza de trabajo y empiece

a serrar.

Nota. Utilice sólo la presión
suficiente para mantener
la sierra cortando. No fuerce el

corte; deje que la hoja y la sierra
hagan el trabajo.

ADVERTENCIA. El uso de una
presión excesiva que ocasione

el doblado o curvado de la hoja
puede hacer que la hoja se rompa.

Corte por penetración

1. Marque la línea del corte.

2. Escoja un punto en el interior

de la zona que tenga que
cortarse y ponga la punta de

la hoja sobre ese punto.

3. Apoye el borde delantero de la
zapata en la pieza de trabajo y

sostenga la sierra firmemente
en su posición.

4. Pulse el botón de desbloqueo
y apriete el gatillo para iniciar
la acción de corte.

ADVERTENCIA. Asegúrese de
que la hoja no esté en contacto
con la pieza de trabajo hasta
que la hoja haya alcanzado la

velocidad máxima ya que esto

podría ocasionar la pérdida de

control y lesiones graves. Corte

lentamente hasta que la hoja

haya penetrado completamente

el grosor de la pieza de trabajo.

Corte de metal

Metales como las láminas de
acero, los tubos, las barras de
acero, el aluminio, el latón y
el cobre pueden cortarse con
su sierra. Tenga cuidado para

no doblar o curvar la hoja y no

fuerce la acción de corte.

Le recomendamos que use

aceite para cortar para lubricar el
corte al serrar metales blandos y acero.

Mantiene la hoja más fría y prolonga la duración de la hoja.
PRECAUCIÓN. CSujete la pieza de trabajo firmemente

y corte cerca del punto de sujeción para minimizar la
vibración. Al cortar tuberías o angulares de hierro, sujete
la pieza de trabajo en un tornillo de banco si es posible y

corte cerca del tornillo de banco. Para cortar chapa metálica
delgada, ponga la chapa entre dos tableros de aglomerado

o contrachapado y fije las capas para impedir la vibración y

la rotura del metal.

RC1200 Manual ed2.indd 69 12/8/09 16:13:39

70

E

Mantenimiento

ADVERTENCIA. Asegúrese siempre que la herramienta

está desconectada y el enchufe retirado del punto de
alimentación antes de realizar cualquier

ajuste o procedimiento de mantenimiento.

Compruebe regularmente que todos los tornillos de
fijación están apretados. Pueden vibrar y aflojarse a lo
largo del tiempo.

Limpieza

1. Mantenga las ranuras de ventilación de la herramienta

despejadas y limpias en todo momento.

2. Retire el polvo y la suciedad regularmente. La limpieza
se hace mejor con un trapo.

3. Vuelva a lubricar todas las piezas móviles a intervalos
regulares.

4. No utilice nunca agentes cáusticos para limpiar piezas
de plástico.

PRECAUCIÓN. No utilice agentes limpiadores para limpiar
las piezas de plástico de la herramienta. Se recomienda un
detergente suave con un paño húmedo. El agua no debe
entrar nunca en contacto con la herramienta.

Mantenimiento del cable de alimentación

Si el cable de alimentación necesita sustitución, la tarea
debe ser realizada por el fabricante, el agente del fabricante
o un centro de servicio autorizado para evitar poner en
riego la seguridad.

RC1200 Manual ed2.indd 70 12/8/09 16:13:39

E

71

RC1200 Manual ed2.indd 71 12/8/09 16:13:39

72

E

RC1200 Manual ed2.indd 72 12/8/09 16:13:39
