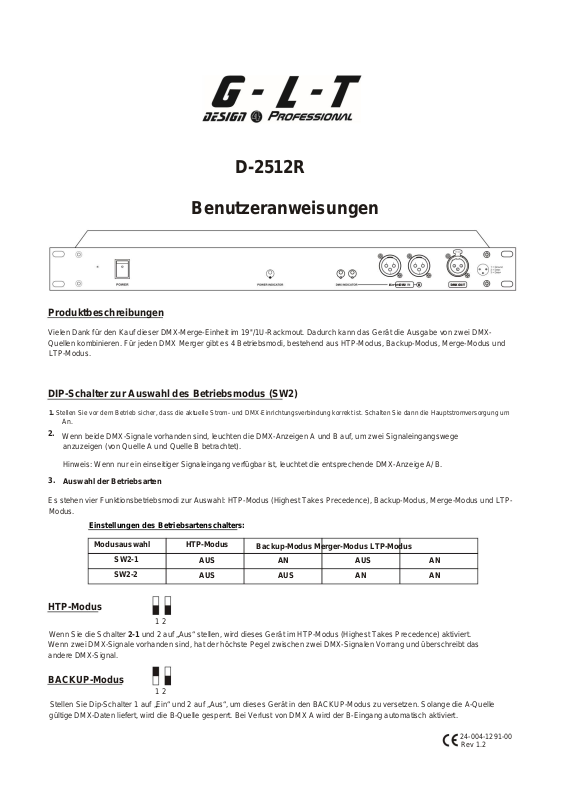

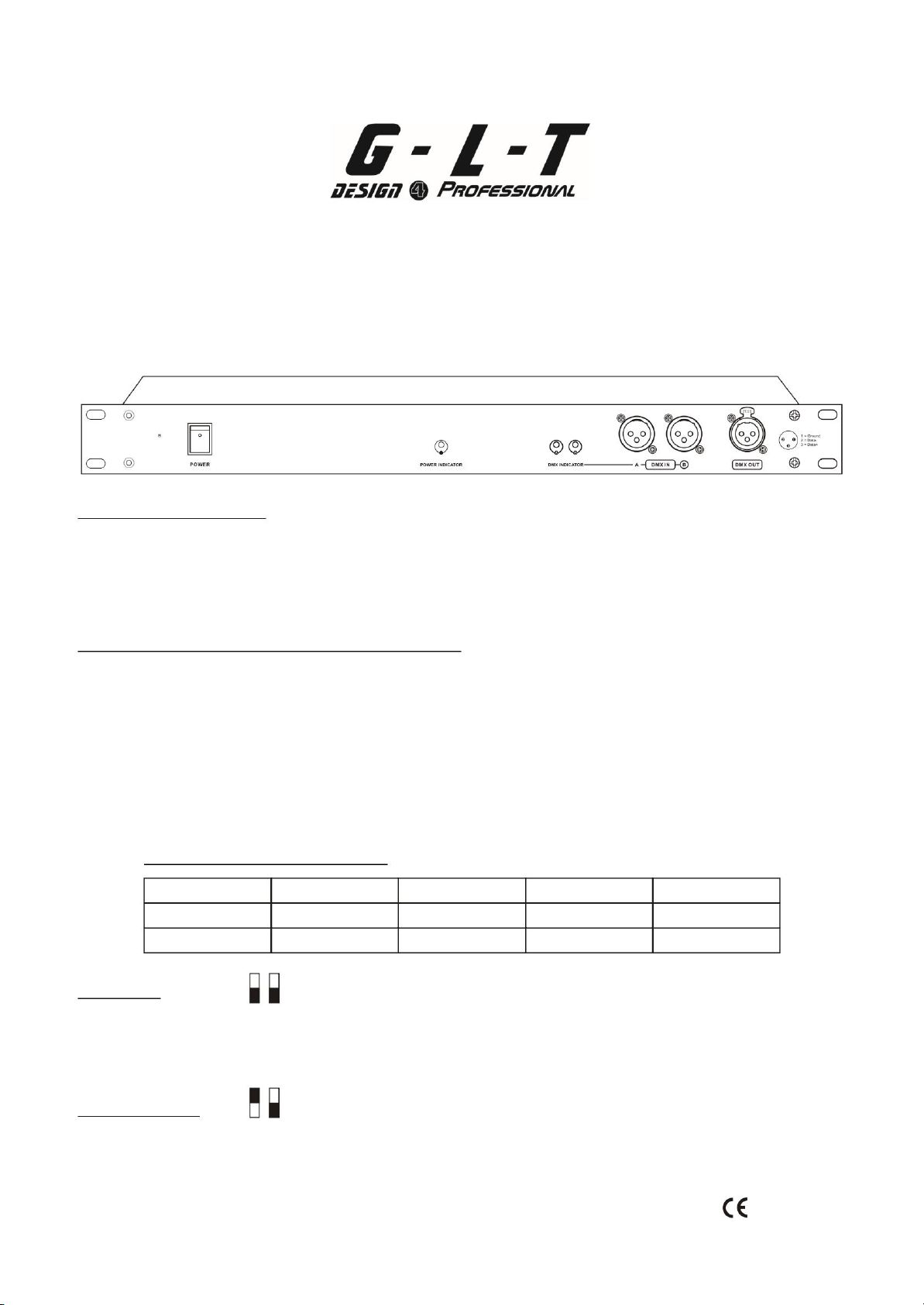

D-2512R
Benutzeranweisungen
2
3
Ein DMX IN B
1
2
3
2
DMX OUT
1
3
1
Produktbeschreibungen
Vielen Dank für den Kauf dieser DMX-Merge-Einheit im 19''/1U-Rackmout. Dadurch kann das Gerät die Ausgabe von zwei DMXQuellen kombinieren. Für jeden DMX Merger gibt es 4 Betriebsmodi, bestehend aus HTP-Modus, Backup-Modus, Merge-Modus und
LTP-Modus.
DIP-Schalter zur Auswahl des Betriebsmodus (SW2)
1. Stellen Sie vor dem Betrieb sicher, dass die aktuelle Strom- und DMX-Einrichtungsverbindung korrekt ist. Schalten Sie dann die Hauptstromversorgung um
An.
2.
Wenn beide DMX-Signale vorhanden sind, leuchten die DMX-Anzeigen A und B auf, um zwei Signaleingangswege
anzuzeigen (von Quelle A und Quelle B betrachtet).
Hinweis: Wenn nur ein einseitiger Signaleingang verfügbar ist, leuchtet die entsprechende DMX-Anzeige A/B.
3.
Auswahl der Betriebsarten
Es stehen vier Funktionsbetriebsmodi zur Auswahl: HTP-Modus (Highest Takes Precedence), Backup-Modus, Merge-Modus und LTP-
Modus.
Einstellungen des Betriebsartenschalters:
Modusauswahl
SW2-1
SW2-2
HTP-Modus
AUS
AUS
Backup-Modus Merger-Modus LTP-Modus
AN
AUS
AUS
AN
AN
AN
HTP-Modus
1 2
Wenn Sie die Schalter 2-1 und 2 auf „Aus“ stellen, wird dieses Gerät im HTP-Modus (Highest Takes Precedence) aktiviert.
Wenn zwei DMX-Signale vorhanden sind, hat der höchste Pegel zwischen zwei DMX-Signalen Vorrang und überschreibt das
andere DMX-Signal.
BACKUP-Modus
1 2
Stellen Sie Dip-Schalter 1 auf „Ein“ und 2 auf „Aus“, um dieses Gerät in den BACKUP-Modus zu versetzen. Solange die A-Quelle
gültige DMX-Daten liefert, wird die B-Quelle gesperrt. Bei Verlust von DMX A wird der B-Eingang automatisch aktiviert.
24-004-1291-00
Rev 1.2
Page 2
MERGE-Modus
1 2
Wenn Sie Dip-Schalter 1 auf „Aus“ und 2 auf „Ein“ stellen, wird dieses Gerät im MERGE-Modus aktiviert. Dieser Modus ermöglicht es dem Gerät, die Ausgabe
von zwei DMX-Quellen zu kombinieren. In diesem Fall müssen Sie die DMX-Startadresse im Merge-Modus einstellen, indem Sie den Dip-Schalter umlegen (der 10.
Dip-Schalter wird nicht verwendet), der als Startkanal der Quelle B abgetrennt wird.
Wenn Sie beispielsweise DIP-Schalter 4 auf „Ein“ und die anderen auf „Aus“ stellen, werden der 1. bis 7. DMX-Ausgangskanal durch 1–6 Kanäle des DMX-Signals
von der A-Quelle und der 8. DMX-Ausgangskanal gesteuert wird durch den 1. Kanal des DMX-Signals der B-Quelle gesteuert, der 9. Ausgang durch den 2. Kanal
der B-Quelle. Und der Rest kann durch Analogie abgeleitet werden.
LTP-Modus
1 2
Stellen Sie die DIP-Schalter 1 und 2 auf die Position „Ein“. Dieses Gerät befindet sich im LTP-Modus (Lowest Takes Precedence). Vorausgesetzt, dass zwei DMXSignale vorhanden sind, hat in erster Linie das DMX-Signal der A-Quelle Vorrang und überschreibt das DMX-Signal der B-Quelle. 1) Wenn sich beide DMXSignale überhaupt nicht ändern,
hat das DMX-Signal der A-Quelle Vorrang und hat Vorrang
das DMX-Signal der B-Quelle. 2) Wenn sich
nur das DMX-Signal der B-Quelle ändert, hat das DMX-Signal der A-Quelle NICHT Vorrang
es sei denn, das DMX-Signal der A-Quelle beginnt sich zu ändern.
DMX-Adresseinstellung (Dip- Schalter-SW1)
DMX ist die Abkürzung für Digital Multiplex. Dies ist eine universelle Binärsprache, die als Kommunikationsform zwischen intelligenten Geräten verwendet wird.
Jeder Dip-Schalter stellt einen binären Wert dar.
AN
START
CH#
11
12
13
14
15
511
1 =
AUS
0=
Schaltet sich einSchaltet sich ein
1,2,4
3,4
1,3,4
2,3,4
1,2,3,4
.... .... .... ....
1,2,3,4,5,6,7,8,9
Die Adresse von Dip-Schalter 1 ist gleich 1
Die Adresse des DIP-Schalters 2 ist gleich 2
Die Adresse von Dip-Schalter 3 entspricht 4
Die Adresse von DIP-Schalter 4 entspricht 8
Die Adresse von Dip-Schalter 5 entspricht 16
Die Adresse des DIP-Schalters 6 entspricht 32
Die Adresse von Dip-Schalter 7 ist 64
Die Adresse von Dip-Schalter 8 entspricht 128
Die Adresse des DIP-Schalters 9 entspricht 256
START
CH#
1
2
3
4
5
6
7
8
9
10
1 2 3 4 5 6 7 8 9 10
1
2
1,2
3
1,3 2,3 1,2,3
4
1,4
2,4
Ein DMX-Wert (Adresse) wird durch Kombination der verschiedenen DIP-Schalter eingestellt, die sich zu dem Wert addieren, den Sie erreichen möchten, zum
Beispiel:
.Einstellen der DMX-Adresse für 21. Stellen
Sie die Schalter 1, 3 und 5 auf „ON“.
DIP-Schalter Nr. 5=16 =21
1=1
3=4
Wert
Stellen Sie die Schalter 1, 4, 7 und 8 auf
„ON“.
1=1
4=8
Dipschalter# 7=64 8=128
Wert
=201
Technische Spezifikationen
Leistungsbedarf: DC 9 V, min. 1000 mA (AC/DC-Adapter im Lieferumfang enthalten).
DMX-Eingang:
DMX-Ausgabe:
Abmessungen:
Gewicht:
Zwei 3-polige XLR-Steckerbuchsen auf der Vorderseite (zusätzliche
zwei 3-polige XLR-Steckerbuchsen auf der Rückseite)
Zwei 3-polige XLR-Buchsen auf der Vorderseite (zusätzliche 3-polige
XLR-Buchsen auf der Rückseite)
482 x 73 x 44 mm
1,15 kg
