GLOW FIRE Schiller Assembly instructions

Glow Fire Schiller

1 Stand: 08/2020

Version: 1.2

Schiller

Language

Titel

Page

DE

Aufbauanleitung; Modell: Schiller

2

ENG

Assembly Instructions; Model: Schiller

8

FR

Instructions de montage; Modèle: Schiller

14

IT

Istruzioni di montaggio; Modello: Schiller

20

ES

Instrucciones de montaje; Modelo: Schiller

26

PG

Instruções de montagem; Modelo: Schiller

32

PO

Instrukcje składania; Model: Schiller

38

NL

Montage-instructies; Model: Schiller

44

DK

Monteringsvejledning; Model: Schiller

50

Glow Fire Schiller

2 Stand: 08/2020

Version: 1.2

DE

Aufbauanleitung

Modell: Schiller

Inhalt

1. Paketinhalte

2. Hinweise zum Aufbau

3. Aufbauanleitung

Glow Fire Schiller

3 Stand: 08/2020

Version: 1.2

1. Paketinhalte

Korpusverbinder A
32x

Schraube B
32x

Schraube C
8x goldene Schraube
4x schwarze Schraube

Glow Fire Schiller

4 Stand: 08/2020

Version: 1.2

2. Hinweise zum Aufbau

Bitte nutzen Sie einen Kreuz­Schraubenzieher. Sofern Sie einen
Akkuschrauber nutzen, achten Sie bitte
darauf, ein niedriges Drehmoment zu
nutzen, da es ansonsten zu Beschädigungen
kommen kann.

Bitte bauen Sie den Kamin zu zweit auf.
Einige Arbeitsschritte sind zu zweit
einfacher zu lösen und Sie gehen nicht die
Gefahr ein den Kamin zu beschädigen.

Planen Sie für den Aufbau etwa 45 Minuten ein.

Glow Fire Schiller

5 Stand: 08/2020

Version: 1.2

3. Aufbauanleitung

Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit.

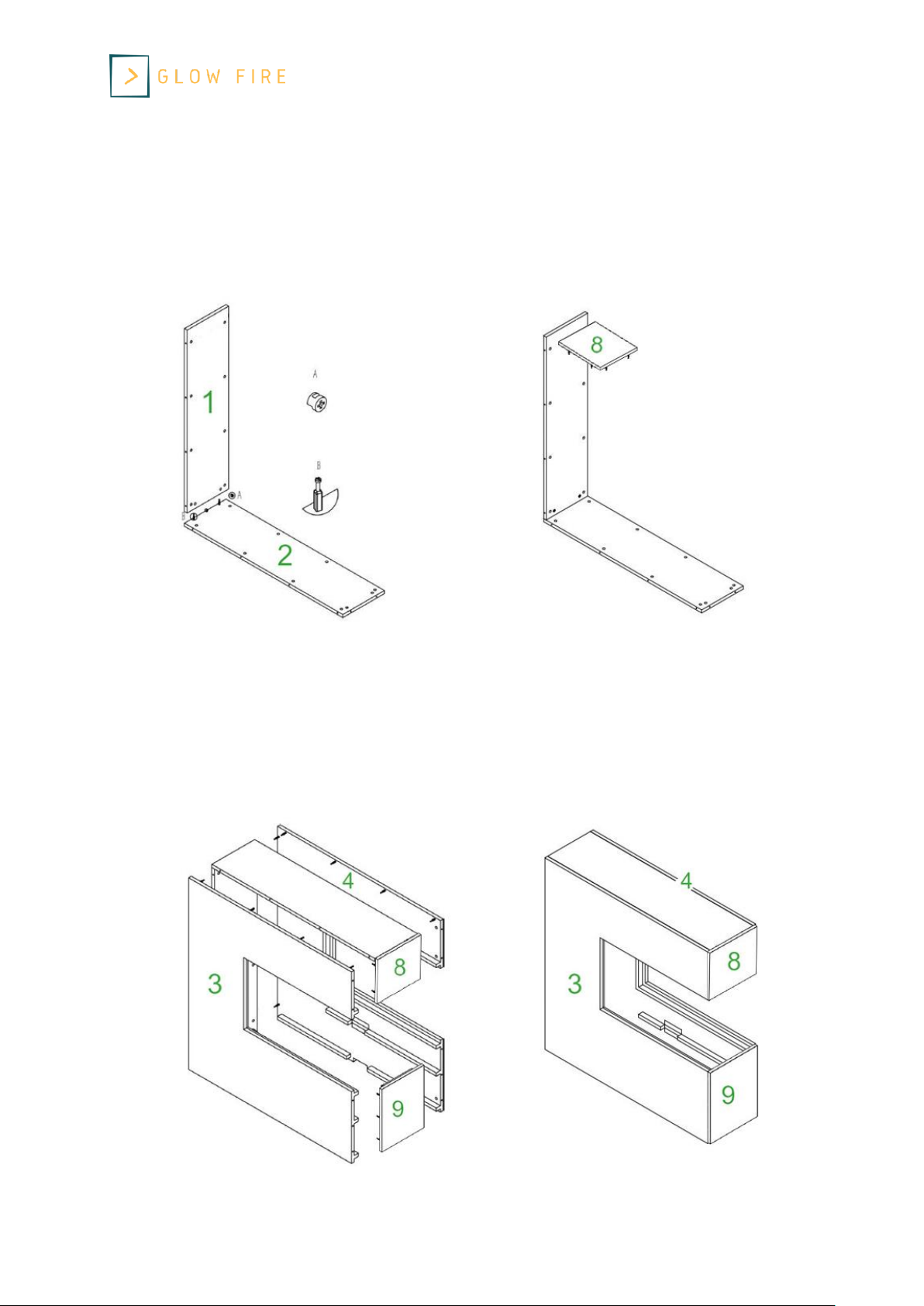

Schritt 1

Bitte fügen Sie die Korpusverbinder (A) in die vorgesehenen Löcher ein gemäß der oberen
Abbildung ein. Anschließend starten Sie mit den Elementen 1 und 2 und verbinden diese wie
beschrieben.

Schritt 2

Glow Fire Schiller

6 Stand: 08/2020

Version: 1.2

Im nächsten Schritt verbinden Sie Brett 8 mit Brett 2, um anschließend eins der Seitenteile
zu montieren.

Schritt 3

Nun bringen Sie das Brett 9 an den entstandenen Korpus an. Anschließend wird das zweite
Seitenteil angebracht.

Schritt 4

Installieren Sie die Bodenbretter 10 und 11 wie beschrieben mit den 8 goldenen Schrauben.
Dafür legen Sie den Korpus am besten seitlich auf einen weichen Untergrund, zum Beispiel
auf einem Teppich.

Glow Fire Schiller

7 Stand: 08/2020

Version: 1.2

Schritt 5

• Im nächsten Schritt wird die schwarze Rückwand (Brett 12) eingesetzt.

• Verschrauben Sie dann die schwarze Deckenplatte 6 mit den 4 schwarzen Schrauben.

• Das Element 7 liegt in zwei Ausführungen mit jeweils einem unterschiedlich großen

Ausschnitt vor. Wählen Sie den passenden für Ihre Wasserdampf Cassette aus.

• Sie können nun die Wasserdampf Cassette vorsichtig in die Aussparung einsetzen.

Aufgrund der baulichen Eigenschaften des Kamineinsatzes in Bezug auf die seitlich
eingesetzten Schrauben, ist eine leichte Beschädigung am Rand des Elements 8 nicht
auszuschließen. Dies hat keinen Einfluss auf die Optik und die Funktion. Somit sind
Lackmängel, die beim Einsetzen der Cassette entstehen, von jeglicher Haftung
ausgeschlossen.

• Bitte beachten Sie die weiteren Hinweise bzgl. der Bedienung der Wasserdampfcassette.

Glow Fire Schiller

8 Stand: 08/2020

Version: 1.2

ENG

Assembly Instructions

Model: Schiller

Index

1 Package contents

2 Notes on the structure

3 Assembly Instructions

Glow Fire Schiller

9 Stand: 08/2020

Version: 1.2

1. Package contents

Cabinet connector A
32 pcs.

Screw B
32 psc.

Screw C
4x black screws
8x golden screws

Glow Fire Schiller

10 Stand: 08/2020

Version: 1.2

2. Notes on the structure

Please use a cross screwdriver. If you use a
cordless screwdriver, please make sure to
use a low torque, otherwise damage may
occur.

Please set up the fireplace with two people.
Some work steps are easy to solve in pairs
and you do not run the risk of damaging the
fireplace.

Plan for the setup about 45 minutes.

Glow Fire Schiller

11 Stand: 08/2020

Version: 1.2

3. Assembly Instructions

First, unpack the complete box content and check the completeness.

1st Step

Please insert the body connectors (A) into the holes provided according to the illustration
above. Then start with elements 1 and 2 and connect them as described.

2nd Step

In the next step, you connect board 8 with board 2 and then assemble one of the side
panels.

Glow Fire Schiller

12 Stand: 08/2020

Version: 1.2

3rd Step

Now attach board 9 to the resulting body. Then the second side part is attached. Place board
5 on the slats provided in the body.

4th Step

Install the floor boards 10 and 11 as described using the 8 golden screws. To do this, it is best
to place the body on the side on a soft surface, for example on a carpet.

Glow Fire Schiller

13 Stand: 08/2020

Version: 1.2

5th Step

• In the next step, the black back wall (board 12) is used.

• Then screw the black ceiling plate 6 with the 4 black screws.

• The element 7 is available in two versions, each with a differently sized cutout. Choose the

right one for your water vapor cassette.

• You can now carefully insert the water vapor cassette into the recess. Due to the structural

properties of the fireplace insert in relation to the screws inserted on the side, slight
damage to the edge of the element 8 cannot be ruled out. This has no influence on the
optics and the function. Lack of lacquer, which occurs when inserting the cassette, is thus
excluded from any liability.

• Please note the further information regarding the operation of the water vapor cassette.

Glow Fire Schiller

14 Stand: 08/2020

Version: 1.2

FR

Instructions de montage

Modèle: Schiller

Contenu

1. Contenu de l'emballage

2. Notes sur la construction

3. Instructions de montage

Glow Fire Schiller

15 Stand: 08/2020

Version: 1.2

1. Contenu de l'emballage

Connecteur de corps A
32x

Vis B
32x

Vis C
8x vis dorée
4x vis noire

Glow Fire Schiller

16 Stand: 08/2020

Version: 1.2

2. Notes sur la construction

Veuillez utiliser un tournevis Phillips. Si vous
utilisez un tournevis sans fil, veuillez vous
assurer d'utiliser un couple faible, sinon des
dommages pourraient survenir.

Veuillez installer la cheminée avec deux
personnes. Certaines étapes de travail sont
plus faciles à résoudre à deux et vous ne
courez pas le risque d'endommager le foyer.

Attendez environ 45 minutes pour le montage.

Glow Fire Schiller

17 Stand: 08/2020

Version: 1.2

3. Instructions de montage

Déballez d'abord tout le contenu de la boîte et vérifiez qu'elle est complète.

Étape 1

Veuillez insérer les connecteurs du corps (A) dans les trous fournis comme indiqué sur
l'illustration ci-dessus. Commencez ensuite par les éléments 1 et 2 et connectez-les comme
décrit.

Étape 2

Dans l'étape suivante, vous connectez la carte 8 à la carte 2 pour ensuite monter l'une des
parties latérales.
