Glow Fire Lessing
1 Stand: 08/2020
Version 1.2
Lessing
Language
Titel
Page
DE
Aufbauanleitung; Modell: Lessing
2
ENG
Assembly Instructions; Model: Lessing
7
FR
Instructions de montage; Modèle: Lessing
12
IT
Istruzioni di montaggio; Modello: Lessing
17
ES
Instrucciones de montaje; Modelo: Lessing
22
PG
Instruções de montagem; Modelo: Lessing
27
PO
Instrukcje składania; Model: Lessing
32
NL
Montage-instructies; Model: Lessing
37
DK
Monteringsvejledning; Model: Lessing
42
Glow Fire Lessing
2 Stand: 08/2020
Version 1.2
DE
Aufbauanleitung
Modell: Lessing
Inhalt
1. Paketinhalte
2. Hinweise zum Aufbau
3. Aufbauanleitung
Glow Fire Lessing
3 Stand: 08/2020
Version 1.2
1. Paketinhalte
Korpusverbinder A
Schraube B
Schraube C
Glow Fire Lessing
4 Stand: 08/2020
Version 1.2
2. Hinweise zum Aufbau
Bitte nutzen Sie einen Kreuz
Schraubenzieher. Sofern Sie einen
Akkuschrauber nutzen, achten Sie bitte
darauf, ein niedriges Drehmoment zu
nutzen, da es ansonsten zu Beschädigungen
kommen kann.
Bitte bauen Sie den Kamin zu zweit auf.
Einige Arbeitsschritte sind zu zweit einfacher
zu lösen und Sie gehen nicht die Gefahr ein
den Kamin zu beschädigen.
Planen Sie für den Aufbau etwa 45 Minuten ein.
Glow Fire Lessing
5 Stand: 08/2020
Version 1.2
3. Aufbauanleitung
Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit.
Schritt 1
Bitte fügen Sie die Korpusverbinder (A) in die vorgesehenen Löcher ein gemäß der oberen
Abbildung. Anschließend starten Sie mit den Elementen 4 und 5 und stecken diese mit den
Seitenteilen (2 und 3) zusammen.
Schritt 2
Im nächsten Schritt wird die Front 1 montiert.
Glow Fire Lessing
6 Stand: 08/2020
Version 1.2
Schritt 3
• Montieren Sie die hinteren Abdeckungen 6, 7, 8 und 9 wie abgebildet.
• Fixieren Sie die Abdeckungen mit den beiliegenden Schrauben (c).
• Sie können nun die Wasserdampf Cassette in den Korpus einsetzen. Bitte beachten Sie die
weiteren Hinweise bzgl. der Bedienung der Wasserdampfcassette.
Glow Fire Lessing
7 Stand: 08/2020
Version 1.2
ENG
Assembly Instructions
Model: Lessing
Index
1 Package content
2 Notes on the structure
3 Assembly instructions
Glow Fire Lessing
8 Stand: 08/2020
Version 1.2

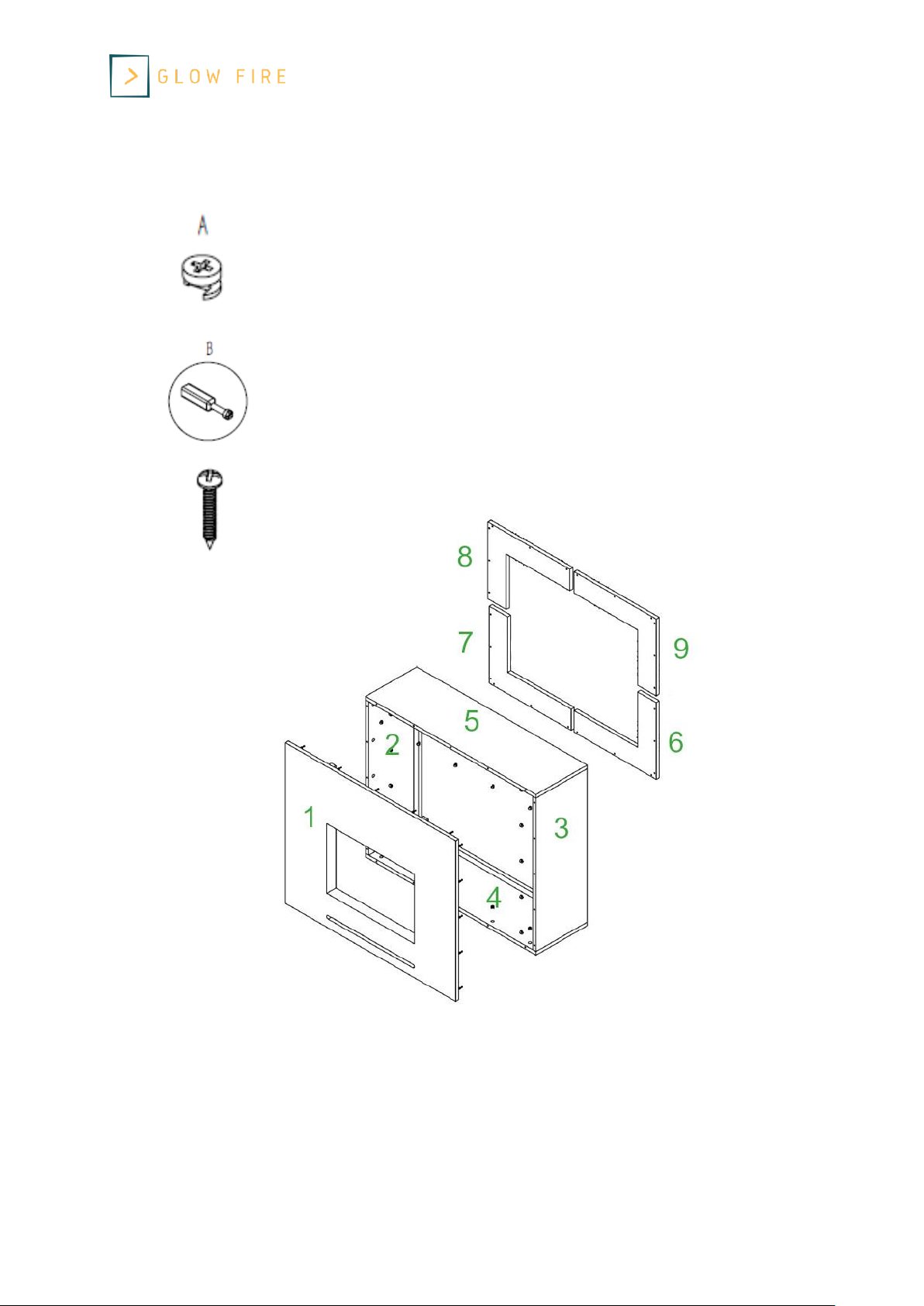

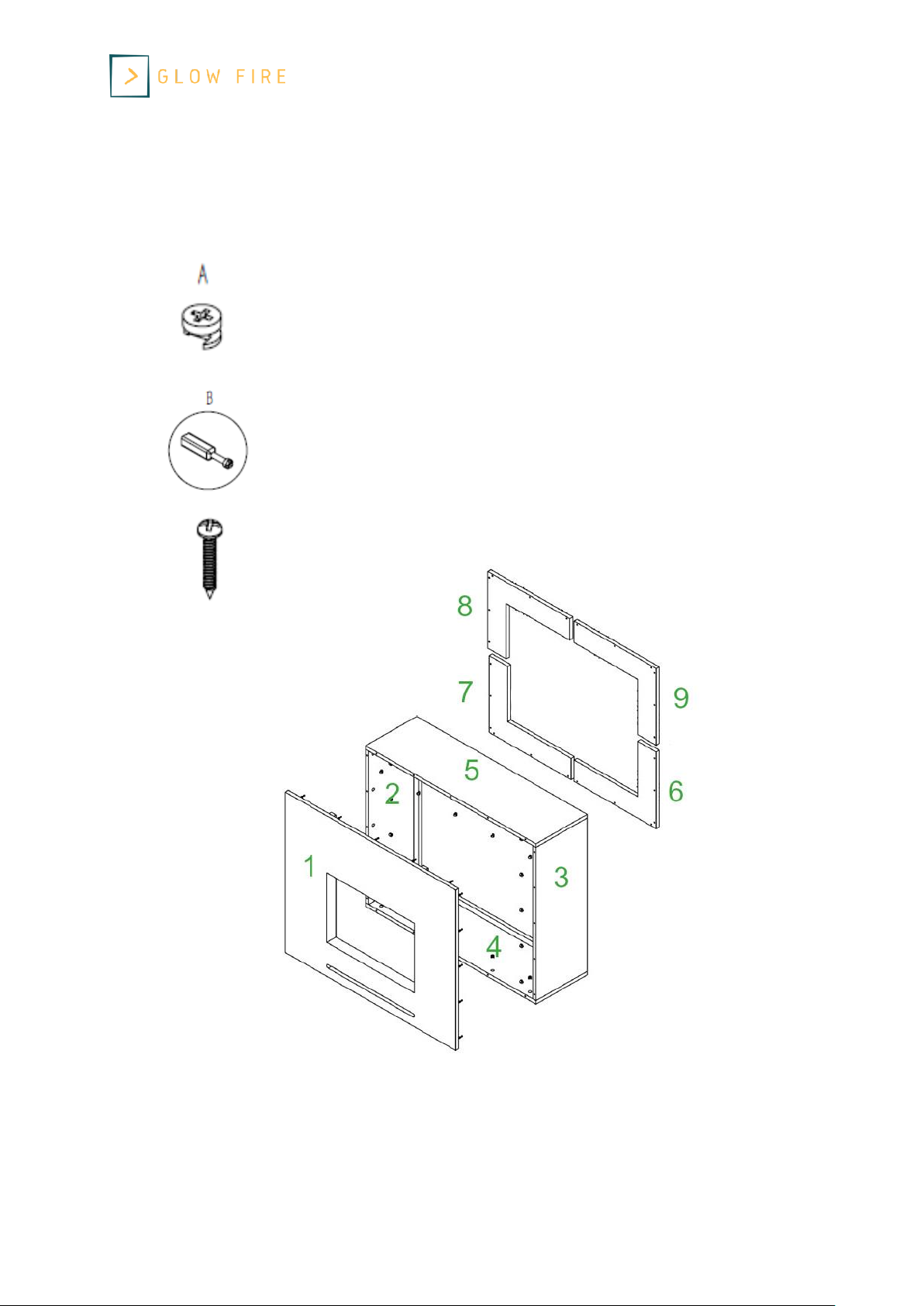

1. Package contents
Cabinet connector A
Screw B
Screw C
Glow Fire Lessing
9 Stand: 08/2020
Version 1.2

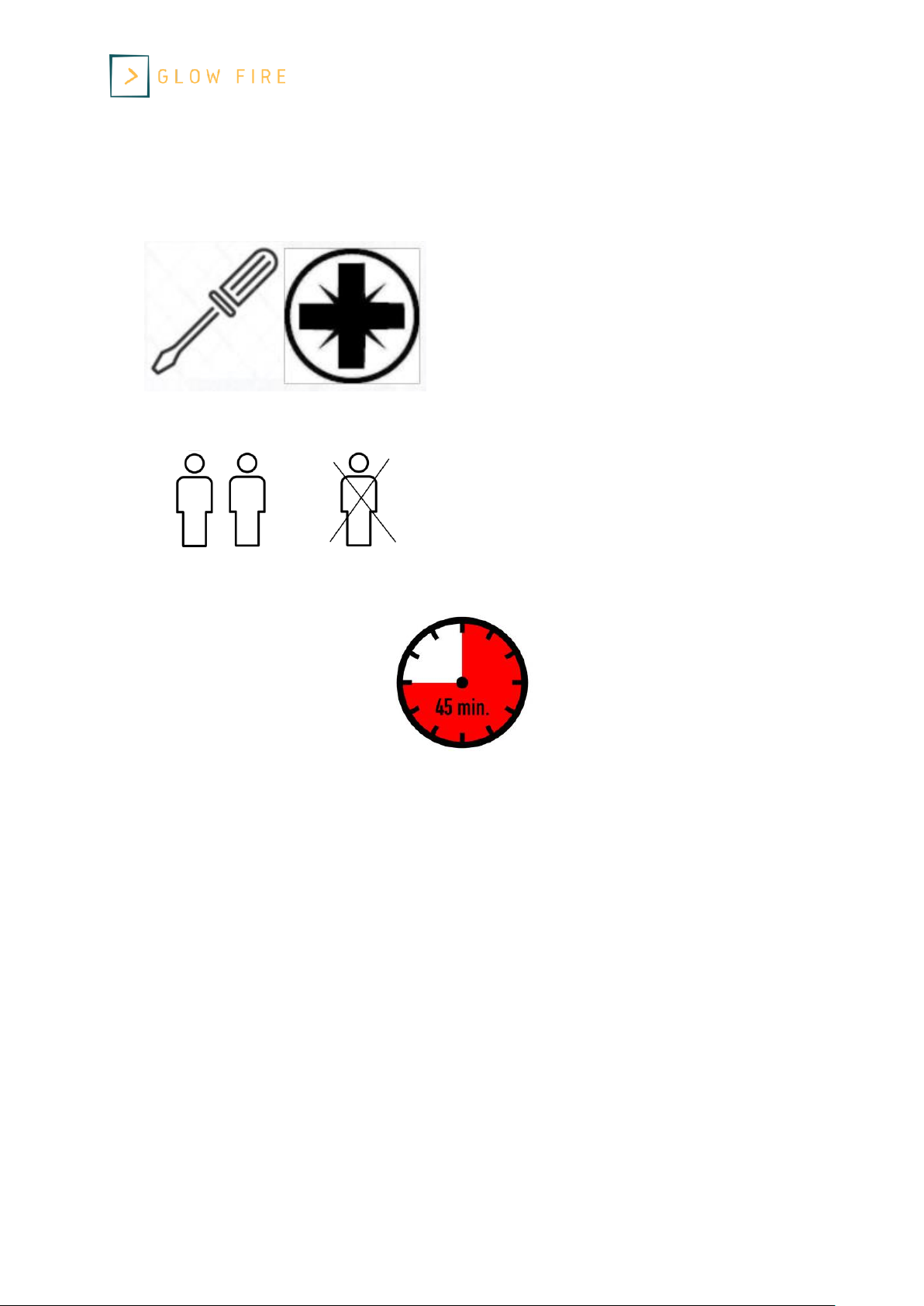

2. Notes on the structure
Please use a cross screwdriver. If you use a
cordless screwdriver, please make sure to
use a low torque, otherwise damage may
occur.
Please set up the fireplace with two people.
Some work steps are easy to solve in pairs
and you do not run the risk of damaging the
fireplace.
Plan for the setup about 45 minutes.
Glow Fire Lessing
10 Stand: 08/2020
Version 1.2
3. Assembly Instructions
First, unpack the complete box content and check the completeness.

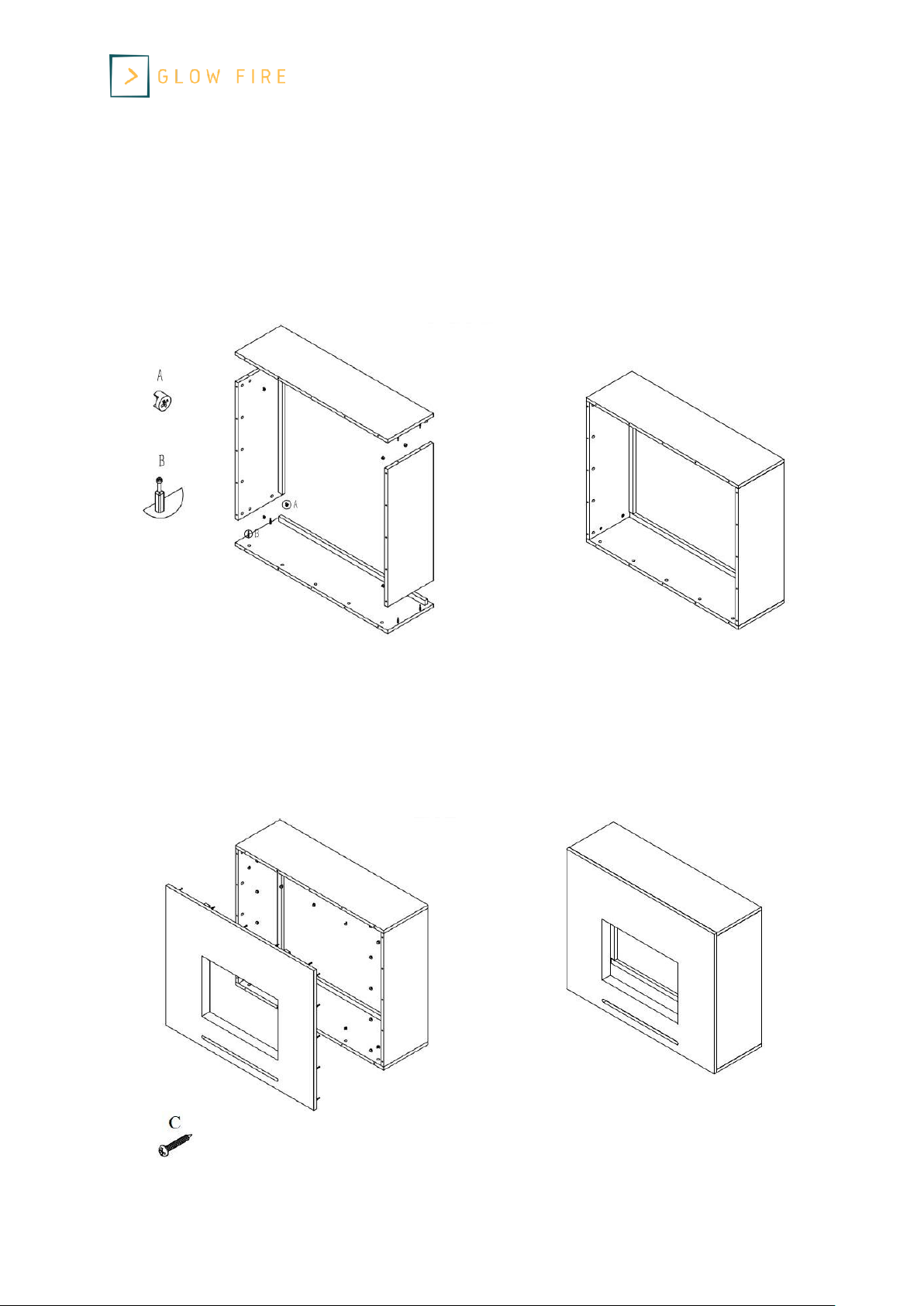

1 st Step
Please insert the cabinet connectors (A) into the designated extinguishers according to the
illustration above. Then start with elements 4 and 5 and put them together with the side parts
(2 and 3).
2nd Step
In the next step, the front 1 is mounted.
Glow Fire Lessing
11 Stand: 08/2020
Version 1.2

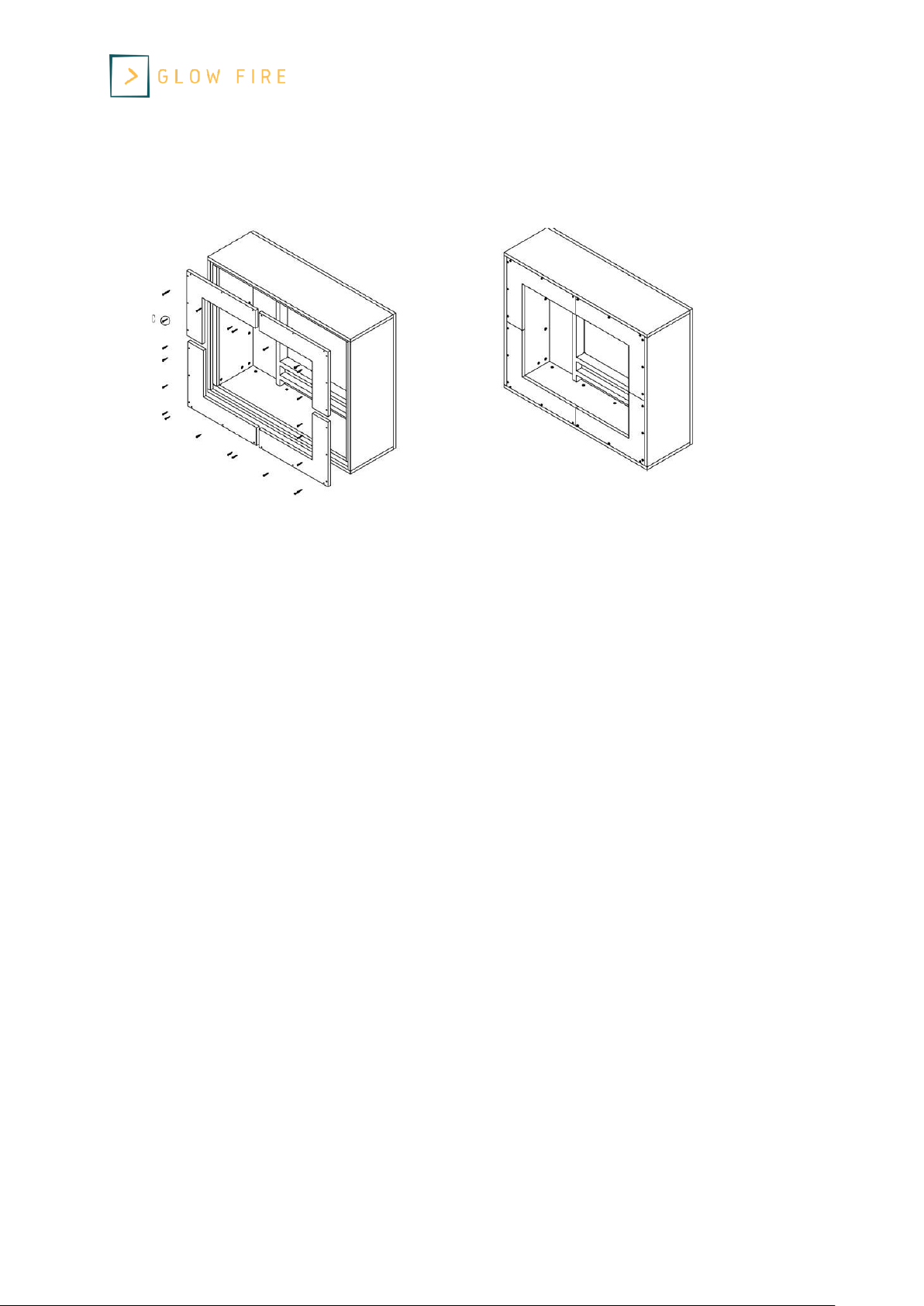

3rd Step
• Install the rear covers 6, 7, 8 and 9 as shown.
• Fix the covers with the enclosed screws (c).
• Now you can insert the steam cassette into the carcass. Please note the further
instructions regarding the operation of the steam cassette.
Glow Fire Lessing
12 Stand: 08/2020
Version 1.2
FR
Instructions de montage
Modèle: Lessing
_Contenu
1. Contenu de l'emballage
2. Notes sur la construction
3. Instructions de montage
Glow Fire Lessing
13 Stand: 08/2020
Version 1.2
1. Contenu de l'emballage
Connecteur de corps A
Vis B
Vis C
Glow Fire Lessing
14 Stand: 08/2020
Version 1.2
2. Notes sur la construction
Veuillez utiliser un tournevis Phillips. Si vous
utilisez un tournevis sans fil, veuillez vous
assurer d'utiliser un couple faible, sinon des
dommages pourraient survenir.
Veuillez installer la cheminée avec deux
personnes. Certaines étapes de travail sont
plus faciles à résoudre à deux et vous ne
courez pas le risque d'endommager le foyer.
Attendez environ 45 minutes pour le montage.
Glow Fire Lessing
15 Stand: 08/2020
Version 1.2
3. Instructions de montage
Déballez d'abord tout le contenu de la boîte et vérifiez qu'elle est complète.
Étape 1
Veuillez insérer les connecteurs du corps (A) dans les trous fournis comme indiqué sur
l'illustration ci-dessus. Commencez ensuite par les éléments 4 et 5 et assemblez-les avec les
parties latérales (2 et 3).
Étape 2
Dans l'étape suivante, l'avant 1 est monté.
Glow Fire Lessing
16 Stand: 08/2020
Version 1.2
Étape 3
• Montez les caches arrière 6, 7, 8 et 9 comme illustré.
• Fixez les couvercles avec les vis fournies (c).
• Vous pouvez maintenant insérer la cassette de vapeur d'eau dans le corps. Veuillez noter
les informations complémentaires concernant le fonctionnement de la cassette à
vapeur.
Glow Fire Lessing
17 Stand: 08/2020
Version 1.2
IT
Istruzioni di montaggio
Modello: Lessing
Soddisfare
1. Contenuto della confezione
2. Note sulla costruzione
3. Istruzioni di montaggio
Glow Fire Lessing
18 Stand: 08/2020
Version 1.2
1. Contenuto della confezione
Connettore corpo A
Vite B
Vite C
Glow Fire Lessing
19 Stand: 08/2020
Version 1.2
2. Note sulla costruzione
Utilizzare un cacciavite Phillips. Se si utilizza
un avvitatore a batteria, assicurarsi di
utilizzare una coppia bassa, altrimenti
potrebbero verificarsi danni.
Si prega di impostare il camino con due
persone. Alcune fasi di lavoro sono più facili
da risolvere con due persone e non corri il
rischio di danneggiare il caminetto.
Attendere circa 45 minuti per il montaggio.
Glow Fire Lessing
20 Stand: 08/2020
Version 1.2
3. Istruzioni di montaggio
Per prima cosa disimballare l'intero contenuto della confezione e verificare che sia completo.
Passo 1
Inserire i connettori del corpo (A) nei fori forniti come mostrato nell'illustrazione sopra. Quindi
inizia con gli elementi 4 e 5 e mettili insieme alle parti laterali (2 e 3).
Passo 2
Nella fase successiva, viene montato il frontale 1.
Glow Fire Lessing
21 Stand: 08/2020
Version 1.2
Passo 3
• Montare le coperture posteriori 6, 7, 8 e 9 come mostrato.
• Fissare i coperchi con le viti in dotazione (c).
• È ora possibile inserire la cassetta del vapore acqueo nel corpo. Si prega di notare le
ulteriori informazioni riguardanti il funzionamento della cassetta del vapore.
Glow Fire Lessing
22 Stand: 08/2020
Version 1.2
ES
Instrucciones de montaje
Modelo: Lessing
Contenido
1. Contenido del paquete
2. Notas sobre la construcción
3. Instrucciones de montaje
Glow Fire Lessing
23 Stand: 08/2020
Version 1.2
1. Contenido del paquete
Conector del cuerpo A
Tornillo B
Tornillo C
Glow Fire Lessing
24 Stand: 08/2020
Version 1.2
2. Notas sobre la construcción
Utilice un destornillador Phillips. Si está
utilizando un destornillador inalámbrico,
asegúrese de utilizar un par de torsión bajo,
de lo contrario se pueden producir daños.
Instale la chimenea con dos personas.
Algunos pasos de trabajo son más fáciles de
resolver con dos personas y no corre el
riesgo de dañar la chimenea.
Deje unos 45 minutos para el montaje.
Glow Fire Lessing
25 Stand: 08/2020
Version 1.2
3. Instrucciones de montaje
Primero desembale todo el contenido de la caja y verifique que esté completo.
Paso 1
Inserte los conectores del cuerpo (A) en los orificios provistos como se muestra en la
ilustración anterior. Luego comience con los elementos 4 y 5 y júntelos con las partes laterales
(2 y 3).
Paso 2
En el siguiente paso, se monta el frente 1.
Glow Fire Lessing
26 Stand: 08/2020
Version 1.2
Paso 3
• Monte las cubiertas traseras 6, 7, 8 y 9 como se muestra.
• Fije las cubiertas con los tornillos adjuntos (c).
• Ahora puede insertar el casete de vapor de agua en el cuerpo. Tenga en cuenta la
información adicional sobre el funcionamiento del casete de vapor.
Glow Fire Lessing
27 Stand: 08/2020
Version 1.2
PG
Instruções de montagem
Modelo: Lessing
Conteúdo
1. Conteúdo da embalagem
2. Notas sobre construção
3. Instruções de montagem
Glow Fire Lessing
28 Stand: 08/2020
Version 1.2
1. Conteúdo da embalagem
Conector do corpo A
Parafuso B
Parafuso C
Glow Fire Lessing
29 Stand: 08/2020
Version 1.2
2. Notas sobre construção
Use uma chave de fenda Phillips. Se você
estiver usando uma chave de fenda sem fio,
certifique-se de usar um torque baixo, caso
contrário, podem ocorrer danos.
Recomendamos o uso de uma catraca.
Prepare a lareira para duas pessoas.
Algumas etapas do trabalho são mais fáceis
de resolver com duas pessoas e não corre o
risco de danificar o recuperador.
Reserve cerca de 45 minutos para a montagem.
Glow Fire Lessing
30 Stand: 08/2020
Version 1.2
3. Instruções de montagem
Primeiro descompacte todo o conteúdo da caixa e verifique se está completo.
Passo 1
Insira os conectores do corpo (A) nos orifícios fornecidos conforme mostrado na ilustração
acima. Em seguida, comece com os elementos 4 e 5 e coloque-os juntos com as partes laterais
(2 e 3).
Passo 2
Na próxima etapa, a frente 1 é montada.
Glow Fire Lessing
31 Stand: 08/2020
Version 1.2
Passo 3
• Monte as tampas traseiras 6, 7, 8 e 9 conforme mostrado.
• Fixe as tampas com os parafusos fornecidos (c).
• Agora você pode inserir a cassete de vapor de água no corpo. Observe as informações
adicionais sobre o funcionamento da cassete de vapor.
Glow Fire Lessing
32 Stand: 08/2020
Version 1.2
PO
Instrukcje składania
Model: Lessing
Zadowolony
1. Zawartość opakowania
2. Uwagi dotyczące konstrukcji
3. Instrukcja montażu
Glow Fire Lessing
33 Stand: 08/2020
Version 1.2
1. Zawartość opakowania
Złącze korpusu A
Wkręt B
Wkręt C
Glow Fire Lessing
34 Stand: 08/2020
Version 1.2
2. Uwagi dotyczące konstrukcji
Użyj śrubokręta krzyżakowego. Jeśli używasz
wkrętarki akumulatorowej, upewnij się, że
używasz niskiego momentu obrotowego, w
przeciwnym razie może dojść do
uszkodzenia.
Prosimy o rozstawienie kominka we dwoje.
Niektóre etapy pracy są łatwiejsze do
wykonania przy pomocy dwóch osób i nie
istnieje ryzyko uszkodzenia kominka.
Odczekaj około 45 minut na montaż.
Glow Fire Lessing
35 Stand: 08/2020
Version 1.2
3. Instrukcja montażu
Najpierw rozpakuj całą zawartość pudełka i sprawdź, czy jest kompletne.
Krok 1
Proszę włożyć złącza korpusu (A) do przewidzianych otworów, jak pokazano na powyższej
ilustracji. Następnie zacznij od elementów 4 i 5 i połącz je razem z częściami bocznymi (2 i 3).
Krok 2
W następnym kroku montuje się przód 1.
Glow Fire Lessing
36 Stand: 08/2020
Version 1.2
Krok 3
• Zamontuj tylne osłony 6, 7, 8 i 9, jak pokazano na rysunku.
• Zamocować osłony za pomocą dołączonych śrub (c).
• Teraz można włożyć kasetę pary wodnej do korpusu. Proszę zwrócić uwagę na dalsze
informacje dotyczące obsługi kasety parowej.
Glow Fire Lessing
37 Stand: 08/2020
Version 1.2
NL
Montage-instructies
Model: Lessing
Inhoud
1. Inhoud pakket
2. Opmerkingen over de constructie
3. Montage-instructies
Glow Fire Lessing
38 Stand: 08/2020
Version 1.2
1. Inhoud pakket
Body connector A
Schroef B
Schroef C
Glow Fire Lessing
39 Stand: 08/2020
Version 1.2
2. Opmerkingen over de structuur
Gebruik een kruiskopschroevendraaier. Als u
een accuschroevendraaier gebruikt, zorg er
dan voor dat u een laag aanhaalmoment
gebruikt, anders kan er schade ontstaan.
We raden het gebruik van een ratel aan.
Zet de haard op met twee personen.
Sommige werkstappen zijn makkelijker op te
lossen met twee personen en je loopt geen
risico op beschadiging van de haard.
Sta ongeveer 45 minuten toe voor de montage.
Glow Fire Lessing
40 Stand: 08/2020
Version 1.2
3. Montage-instructies
Pak eerst de volledige inhoud van de doos uit en controleer of deze compleet is.
Stap 1
Steek de carrosseriestekkers (A) in de daarvoor bestemde gaten zoals weergegeven in de
bovenstaande afbeelding. Begin dan met elementen 4 en 5 en zet ze samen met de zijdelen
(2 en 3).
Stap 2
In de volgende stap wordt de voorkant 1 gemonteerd.
Glow Fire Lessing
41 Stand: 08/2020
Version 1.2
Stap 3
• Monteer de achterkappen 6, 7, 8 en 9 zoals afgebeeld.
• Bevestig de kappen met de bijgeleverde schroeven (c).
• U kunt nu de waterdampcassette in de behuizing plaatsen. Let op de verdere informatie
over de bediening van de stoomcassette.
Glow Fire Lessing
42 Stand: 08/2020
Version 1.2
DK
Monteringsvejledning
Model: Lessing
Indhold
1. Pakkeindhold
2. Bemærkninger til konstruktion
3. Monteringsvejledning
Glow Fire Lessing
43 Stand: 08/2020
Version 1.2
1. Pakkeindhold
Kropsstik A
Skrue B
Skrue C
Glow Fire Lessing
44 Stand: 08/2020
Version 1.2
2. Bemærkninger til konstruktion
Brug en Phillips-skruetrækker. Hvis du
bruger en trådløs skruetrækker, skal du
sørge for at bruge et lavt drejningsmoment,
ellers kan der opstå skader.
Vi anbefaler at bruge en skralde.
Indstil venligst pejsen med to personer.
Nogle arbejdstrin er lettere at løse med to
personer, og du risikerer ikke at beskadige
pejsen.
Tillad cirka 45 minutter til samlingen.
Glow Fire Lessing
45 Stand: 08/2020
Version 1.2
3. Monteringsvejledning
Pak først hele indholdet af kassen ud, og kontroller, at det er komplet.
Trin 1
Indsæt kropsstik (A) i hullerne, der er vist som vist på illustrationen ovenfor. Start derefter
med elementerne 4 og 5, og sæt dem sammen med sidedelene (2 og 3).
Trin 2
I det næste trin er fronten 1 monteret.
Glow Fire Lessing
46 Stand: 08/2020
Version 1.2
Trin 3
• Monter bagdækslerne 6, 7, 8 og 9 som vist.
• Fastgør dækslerne med de medfølgende skruer (c).
• Du kan nu indsætte vanddampkassetten i kroppen. Bemærk de yderligere oplysninger om
betjening af dampkassetten.
Loading...
