Glow Fire Kästner
1 Stand: 08/2020
Version: 1.2
Kästner
Language
Titel
Page
DE
Aufbauanleitung; Modell: Kästner
2
ENG
Assembly Instructions; Model: Kästner
7
FR
Instructions de montage; Modèle: Kästner
12
IT
Istruzioni di montaggio; Modello: Kästner
17
ES
Instrucciones de montaje; Modelo: Kästner
22
PG
Instruções de montagem; Modelo: Kästner
27
PO
Instrukcje składania; Model: Kästner
32
NL
Montage-instructies; Model: Kästner
37
DK
Monteringsvejledning; Model: Kästner
42
Glow Fire Kästner
2 Stand: 08/2020
Version: 1.2
DE
Aufbauanleitung
Modell: Kästner
Inhalt
1. Paketinhalte
2. Hinweise zum Aufbau
3. Aufbauanleitung
Glow Fire Kästner
3 Stand: 08/2020
Version: 1.2
1. Paketinhalte
Korpusverbinder A
28x
Schraube B
28x
Schraube C
4x 6cm Schrauben
10x 4cm Schrauben
Glow Fire Kästner
4 Stand: 08/2020
Version: 1.2
2. Hinweise zum Aufbau
Bitte nutzen Sie einen Kreuz Schraubenzieher. Sofern
Sie einen Akkuschrauber nutzen, achten Sie bitte
darauf, ein niedriges Drehmoment zu nutzen, da es
ansonsten zu Beschädigungen kommen kann.
Bitte bauen Sie den Kamin zu zweit auf. Einige
Arbeitsschritte sind zu zweit einfacher zu lösen und
Sie gehen nicht die Gefahr ein den Kamin zu
beschädigen.
Planen Sie für den Aufbau etwa 45 Minuten ein.
Glow Fire Kästner
5 Stand: 08/2020
Version: 1.2
3. Aufbauanleitung
Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit.

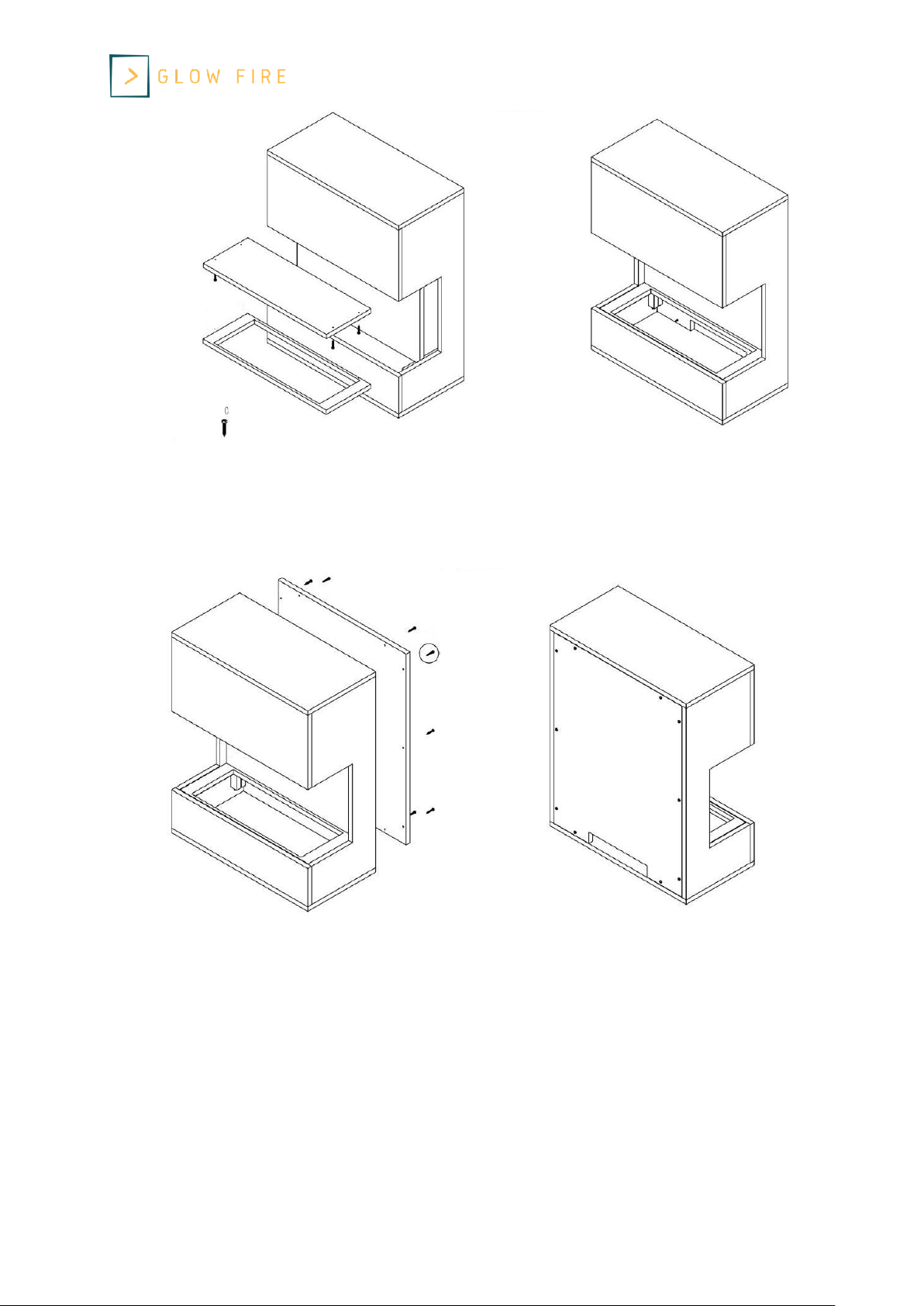

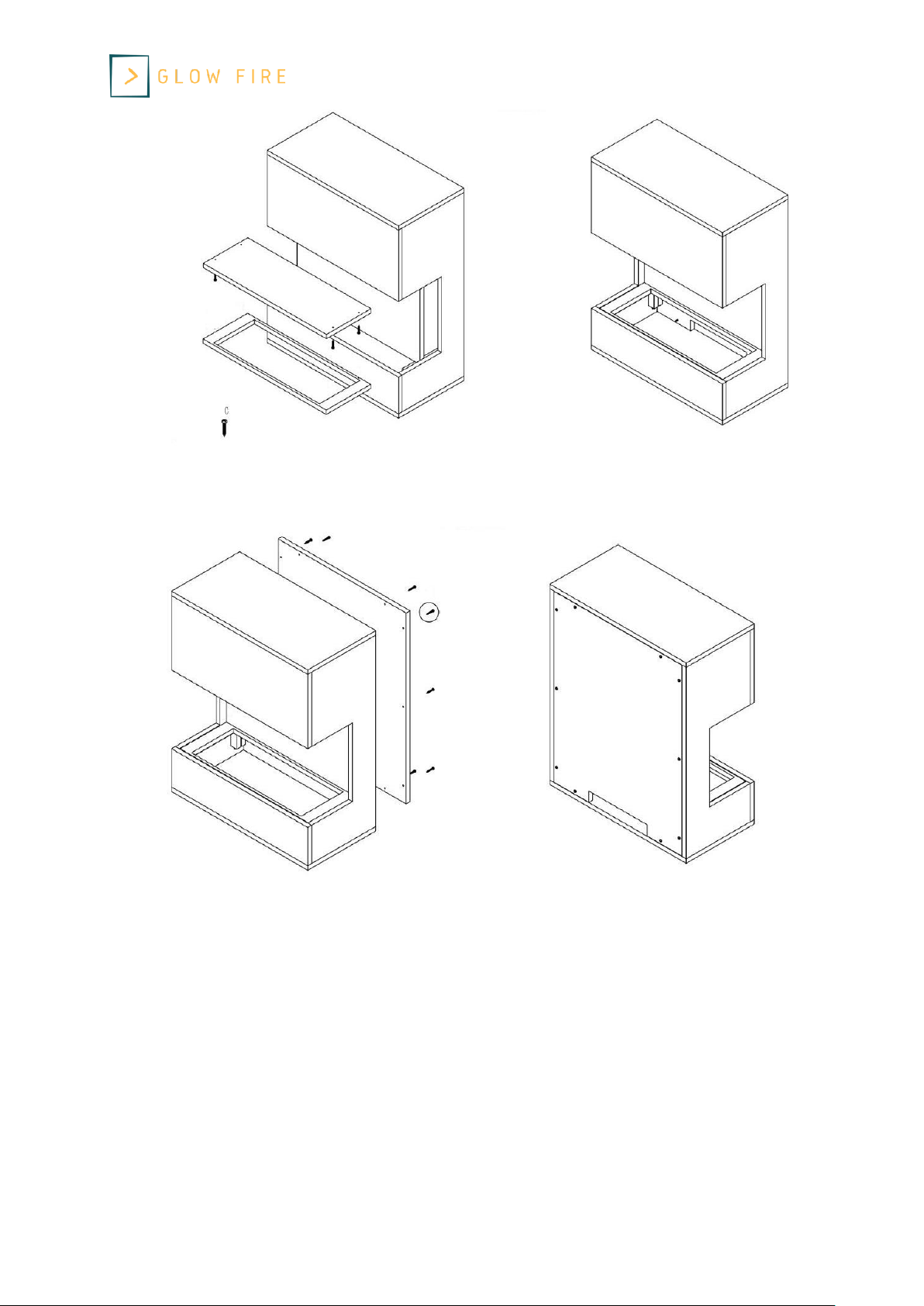

1. Schritt
Bitte fügen Sie die Korpusverbinder (A) in die vorgesehenen Löcher ein gemäß der oberen Abbildung.
Anschließend starten Sie mit den Elementen 3 und 4 und stecken diese mit der Decken- und
Bodenplatte (5 und 6) zusammen. Bett 5 und 6 sind identisch. Das Brett 2 wird mit der Leiste nach
oben eingesetzt.
2. Schritt
Im nächsten Schritt wird die schwarze Rückwand eingesetzt und dann das Brett 7 verschraubt. Nun
können Sie das Brett 8 hineinlegen.
Glow Fire Kästner
6 Stand: 08/2020
Version: 1.2
3. Schritt
• Montieren Sie die hintere Abdeckung 9 wie abgebildet mit 10 kurzen Schrauben.
• Das Element 8 liegt in zwei Ausführungen mit jeweils einem unterschiedlich großen Ausschnitt
vor. Wählen Sie den passenden für Ihre Wasserdampf Cassette aus.
• Sie können nun die Wasserdampf Cassette vorsichtig im Element 8 einsetzen. Aufgrund der
baulichen Eigenschaften des Kamineinsatzes in Bezug auf die seitlich eingesetzten Schrauben,
ist eine leichte Beschädigung am Rand des Elements 8 nicht auszuschließen. Dies hat keinen
Einfluss auf die Optik und die Funktion. Somit sind Lackmängel, die beim Einsetzen der Cassette
entstehen, von jeglicher Haftung ausgeschlossen.
• Bitte beachten Sie die weiteren Hinweise bzgl. der Bedienung der Wasserdampfcassette.
Glow Fire Kästner
7 Stand: 08/2020
Version: 1.2
ENG
Assembly Instructions
Model: Kästner
Index
1 Package content
2 Notes on the structure
3 Assembly Instructions
Glow Fire Kästner
8 Stand: 08/2020
Version: 1.2
1. Package content
Cabinet connector A
28 pcs.
Screw B
28 pcs.
Screw C
4 psc. – 6cm screws
10 pcs. – 6cm screws
Glow Fire Kästner
9 Stand: 08/2020
Version: 1.2
2. Notes on the structure
Please use a cross screwdriver. If you use a
cordless screwdriver, please make sure to
use a low torque, otherwise damage may
occur.
Please set up the fireplace with two people.
Some work steps are easy to solve in pairs
and you do not run the risk of damaging the
fireplace.
Plan for the setup about 45 minutes.
Glow Fire Kästner
10 Stand: 08/2020
Version: 1.2
3. Assembly Instructions
First, unpack the complete box content and check the completeness.
1st Step
Please insert the cabinet connectors (A) into the designated extinguishers according to the illustration
above. Then start with elements 3 and 4 and plug them together with the ceiling and floor panels (5
and 6). Bed 5 and 6 are identical. Board 2 is inserted with the bar facing up.
2nd Step
In the next step, the black back wall is inserted and then the board 7 is screwed on. Now you can
insert board 8.
Glow Fire Kästner
11 Stand: 08/2020
Version: 1.2
3rd Step
• Mount the rear cover 9 with 10 short screws as shown.
• The element 8 is available in two versions, each with a differently sized cutout. Choose the right
one for your water vapor cassette.
• You can now carefully insert the water vapor cassette in element 8. Due to the structural
properties of the fireplace insert in relation to the screws inserted on the side, slight damage to
the edge of the element 8 cannot be ruled out. This has no influence on the optics and the
function. Lack of lacquer, which occurs when inserting the cassette, is thus excluded from any
liability.
• Please note the further instructions regarding the operation of the steam cassette.
Glow Fire Kästner
12 Stand: 08/2020
Version: 1.2
FR
Instructions de montage
Modèle: Kästner
Contenu
1. Contenu de l'emballage
2. Notes sur la construction
3. Instructions de montage
Glow Fire Kästner
13 Stand: 08/2020
Version: 1.2
1. Contenu de l'emballage
Connecteur de corps A
28x
Vis B
28x
Vis C
4x 6cm Vis
10x 4cm Vis
Glow Fire Kästner
14 Stand: 08/2020
Version: 1.2
2. Notes sur la construction
Veuillez utiliser un tournevis Phillips. Si vous
utilisez un tournevis sans fil, veuillez vous
assurer d'utiliser un couple faible, sinon des
dommages pourraient survenir.
Veuillez installer la cheminée avec deux
personnes. Certaines étapes de travail sont
plus faciles à résoudre à deux et vous ne
courez pas le risque d'endommager le foyer.
Attendez environ 45 minutes pour le montage.
Glow Fire Kästner
15 Stand: 08/2020
Version: 1.2
3. Instructions de montage
Déballez d'abord tout le contenu de la boîte et vérifiez qu'elle est complète.
Étape 1
Veuillez insérer les connecteurs du corps (A) dans les trous fournis comme indiqué sur l'illustration cidessus. Commencez ensuite par les éléments 3 et 4 et assemblez-les avec les panneaux de plafond et
de plancher (5 et 6). Les lits 5 et 6 sont identiques. La planche 2 est insérée avec la barre tournée vers
le haut.
Étape 2
Dans l'étape suivante, le panneau arrière noir est inséré, puis la carte 7 est vissée. Vous pouvez
maintenant y mettre la planche 8.
Glow Fire Kästner
16 Stand: 08/2020
Version: 1.2
Étape 3
• Montez le couvercle arrière 9 comme illustré avec 10 vis courtes.
• L'élément 8 est disponible en deux versions, chacune avec une découpe de taille différente.
Choisissez celui qui convient à votre cassette à vapeur d'eau.
• Vous pouvez maintenant insérer avec précaution la cassette de vapeur d'eau dans l'élément 8. En
raison des propriétés structurelles de l'insert de cheminée par rapport aux vis insérées sur le côté,
un léger endommagement du bord de l'élément 8 ne peut être exclu. Cela n'a aucun effet sur
l'apparence et la fonction. Cela signifie que toute responsabilité est exclue pour les défauts de
peinture qui surviennent lors de l'insertion de la cassette.
• Veuillez noter les informations complémentaires concernant le fonctionnement de la cassette à
vapeur d'eau.
Glow Fire Kästner
17 Stand: 08/2020
Version: 1.2
IT
Istruzioni di montaggio
Modello: Kästner
Soddisfare
1. Contenuto della confezione
2. Note sulla costruzione
3. Istruzioni di montaggio
Glow Fire Kästner
18 Stand: 08/2020
Version: 1.2
1. Contenuto della confezione
Connettore corpo A
28x
Vite B
28x
Vite C
4x 6cm Vite
10x 4cm Vite
Glow Fire Kästner
19 Stand: 08/2020
Version: 1.2
2. Note sulla costruzione
Utilizzare un cacciavite Phillips. Se si utilizza
un avvitatore a batteria, assicurarsi di
utilizzare una coppia bassa, altrimenti
potrebbero verificarsi danni.
Si prega di impostare il camino con due
persone. Alcune fasi di lavoro sono più facili
da risolvere con due persone e non corri il
rischio di danneggiare il caminetto.
Attendere circa 45 minuti per il montaggio.
Glow Fire Kästner
20 Stand: 08/2020
Version: 1.2
3. Istruzioni di montaggio
Per prima cosa disimballare l'intero contenuto della confezione e verificare che sia completo.
Passo 1
Inserire i connettori del corpo (A) nei fori forniti come mostrato nell'illustrazione sopra. Quindi inizia
con gli elementi 3 e 4 e mettili insieme ai pannelli del soffitto e del pavimento (5 e 6). I letti 5 e 6 sono
identici. La scheda 2 viene inserita con la barra rivolta verso l'alto.
Passo 2
Nella fase successiva si inserisce il pannello posteriore nero e quindi si avvita la scheda 7. Ora puoi
mettere la scheda 8 dentro.
Glow Fire Kästner
21 Stand: 08/2020
Version: 1.2
Passo 3
• Montare il coperchio posteriore 9 come mostrato con 10 viti corte.
• Element 8 è disponibile in due versioni, ciascuna con un'apertura di dimensioni diverse. Scegli
quello giusto per la tua cassetta del vapore acqueo.
• È ora possibile inserire con attenzione la cassetta del vapore acqueo nell'elemento 8. Date le
proprietà strutturali dell'inserto per caminetto in relazione alle viti inserite sul fianco, non si
possono escludere lievi danni al bordo dell'elemento 8. Ciò non ha alcun effetto sull'aspetto e
sulla funzione. Ciò significa che è esclusa qualsiasi responsabilità per i difetti di verniciatura che si
verificano all'inserimento della cassetta.
• Si prega di notare le ulteriori informazioni riguardanti il funzionamento della cassetta del vapore
acqueo.
Glow Fire Kästner
22 Stand: 08/2020
Version: 1.2
ES
Instrucciones de montaje
Modelo: Kästner
Contenido
1. Contenido del paquete
2. Notas sobre la construcción
3. Instrucciones de montaje
Glow Fire Kästner
23 Stand: 08/2020
Version: 1.2
1. Contenido del paquete
Conector del cuerpo A
28x
Tornillo B
28x
Tornillo C
4x 6cm Tornillo
10x 4cm Tornillo
Glow Fire Kästner
24 Stand: 08/2020
Version: 1.2
2. Notas sobre la construcción
Utilice un destornillador Phillips. Si está
utilizando un destornillador inalámbrico,
asegúrese de utilizar un par de torsión bajo,
de lo contrario se pueden producir daños.
Instale la chimenea con dos personas.
Algunos pasos de trabajo son más fáciles de
resolver con dos personas y no corre el
riesgo de dañar la chimenea.
Deje unos 45 minutos para el montaje
Glow Fire Kästner
25 Stand: 08/2020
Version: 1.2
3. Instrucciones de montaje
Primero desembale todo el contenido de la caja y verifique que esté completo.
Paso 1
Inserte los conectores del cuerpo (A) en los orificios provistos como se muestra en la ilustración
anterior. Luego comience con los elementos 3 y 4 y júntelos con los paneles de techo y piso (5 y 6). Las
camas 5 y 6 son idénticas. La placa 2 se inserta con la barra hacia arriba.
Paso 2
En el siguiente paso, se inserta el panel trasero negro y luego se atornilla la placa 7. Ahora puedes
poner el tablero 8 en él.
Glow Fire Kästner
26 Stand: 08/2020
Version: 1.2
Paso 3
• Monte la cubierta trasera 9 como se muestra con 10 tornillos cortos.
• Element 8 está disponible en dos versiones, cada una con un corte de diferente tamaño. Elija el
adecuado para su casete de vapor de agua.
• Ahora puede insertar con cuidado el casete de vapor de agua en el elemento 8. Debido a las
propiedades estructurales del inserto de chimenea en relación con los tornillos insertados en el
lateral, no se pueden descartar daños leves en el borde del elemento 8. Esto no tiene ningún
efecto sobre la apariencia y función. Esto significa que se excluye cualquier responsabilidad por
los defectos de pintura que se produzcan cuando se inserta el casete.
• Tenga en cuenta la información adicional sobre el funcionamiento del casete de vapor de agua.
Glow Fire Kästner
27 Stand: 08/2020
Version: 1.2
PG
Instruções de montagem
Modelo: Kästner
Conteúdo
1. Conteúdo da embalagem
2. Notas sobre construção
3. Instruções de montagem
Glow Fire Kästner
28 Stand: 08/2020
Version: 1.2
1. Conteúdo da embalagem
Conector do corpo A
28x
Parafuso B
28x
Parafuso C
4x 6cm Parafuso
10x 4cm Parafuso
Glow Fire Kästner
29 Stand: 08/2020
Version: 1.2
2. Notas sobre construção
Use uma chave de fenda Phillips. Se você
estiver usando uma chave de fenda sem fio,
certifique-se de usar um torque baixo, caso
contrário, podem ocorrer danos.
Recomendamos o uso de uma catraca.
Prepare a lareira para duas pessoas.
Algumas etapas do trabalho são mais fáceis
de resolver com duas pessoas e não corre o
risco de danificar o recuperador.
Reserve cerca de 45 minutos para a montagem.
Glow Fire Kästner
30 Stand: 08/2020
Version: 1.2
3. Instruções de montagem
Primeiro descompacte todo o conteúdo da caixa e verifique se está completo.
Passo 1
Insira os conectores do corpo (A) nos orifícios fornecidos, conforme mostrado na ilustração acima. Em
seguida, comece com os elementos 3 e 4 e coloque-os juntos com os painéis do teto e do piso (5 e 6).
As camas 5 e 6 são idênticas. A placa 2 é inserida com a barra voltada para cima.
Passo 2
No passo seguinte, o painel traseiro preto é inserido e a placa 7 é aparafusada. Agora você pode colocar
o tabuleiro 8 nele.
Glow Fire Kästner
31 Stand: 08/2020
Version: 1.2
Passo 3
• Monte a tampa traseira 9 conforme mostrado com 10 parafusos curtos.
• O Elemento 8 está disponível em duas versões, cada uma com um recorte de tamanho diferente.
Escolha o correto para o seu cassete de vapor d'água.
• Agora você pode inserir cuidadosamente a cassete de vapor de água no elemento 8. Devido às
propriedades estruturais do inserto para lareira em relação aos parafusos inseridos lateralmente,
não se podem excluir ligeiros danos no bordo do elemento 8. Isso não afeta a aparência e a
função. Isso significa que qualquer responsabilidade é excluída por defeitos de pintura que
ocorrem quando o cassete é inserido.
• Observe as informações adicionais sobre a operação do cassete de vapor d'água.
Glow Fire Kästner
32 Stand: 08/2020
Version: 1.2
PO
Instrukcje składania
Model: Kästner
Zadowolony
1. Zawartość opakowania
2. Uwagi dotyczące konstrukcji
3. Instrukcja montażu
Glow Fire Kästner
33 Stand: 08/2020
Version: 1.2
1. Zawartość opakowania
Złącze korpusu A
28x
Wkręt B
28x
Wkręt C
4x 6cm Wkręt
10x 4cm Wkręt
Glow Fire Kästner
34 Stand: 08/2020
Version: 1.2
2. Uwagi dotyczące konstrukcji
Użyj śrubokręta krzyżakowego. Jeśli używasz
wkrętarki akumulatorowej, upewnij się, że
używasz niskiego momentu obrotowego, w
przeciwnym razie może dojść do
uszkodzenia.
Prosimy o rozstawienie kominka we dwoje.
Niektóre etapy pracy są łatwiejsze do
wykonania przy pomocy dwóch osób i nie
istnieje ryzyko uszkodzenia kominka.
Odczekaj około 45 minut na montaż.
Glow Fire Kästner
35 Stand: 08/2020
Version: 1.2
3. Instrukcja montażu
Najpierw rozpakuj całą zawartość pudełka i sprawdź, czy jest kompletne.
Krok 1
Proszę włożyć złącza korpusu (A) do przewidzianych otworów, jak pokazano na powyższej ilustracji.
Następnie zacznij od elementów 3 i 4 i połącz je z panelami sufitowymi i podłogowymi (5 i 6). Łóżka 5 i
6 są identyczne. Płyta 2 jest wkładana tak, aby pręt był skierowany do góry.
Krok 2
W kolejnym kroku wkładany jest czarny panel tylny, a następnie przykręcana jest płytka 7. Teraz
możesz włożyć do niego tablicę 8.
Glow Fire Kästner
36 Stand: 08/2020
Version: 1.2
Krok 3
• Zamontuj tylną pokrywę 9, jak pokazano, za pomocą 10 krótkich śrub.
• Element 8 jest dostępny w dwóch wersjach, każda z wycięciem o innym rozmiarze. Wybierz
odpowiedni dla swojej kasety na parę wodną.
• Teraz można ostrożnie włożyć kasetę pary wodnej do elementu 8. Ze względu na właściwości
konstrukcyjne wkładu kominkowego w stosunku do wkrętów umieszczonych z boku nie można
wykluczyć niewielkiego uszkodzenia krawędzi elementu 8. Nie ma to wpływu na wygląd i funkcję.
Oznacza to, że wykluczona jest wszelka odpowiedzialność za wady lakieru, które wystąpią po
włożeniu kasety.
• Prosimy o zapoznanie się z dalszymi informacjami dotyczącymi obsługi kasety pary wodnej.
Glow Fire Kästner
37 Stand: 08/2020
Version: 1.2
NL
Montage-instructies
Model: Kästner
Inhoud
1. Inhoud pakket
2. Opmerkingen over de constructie
3. Montage-instructies
Glow Fire Kästner
38 Stand: 08/2020
Version: 1.2
1. Inhoud pakket
Body connector A
28x
Schroef B
28x
Schroef C
4x 6cm Schroef
10x 4cm Schroef
Glow Fire Kästner
39 Stand: 08/2020
Version: 1.2
2. Opmerkingen over de structuur
Gebruik een kruiskopschroevendraaier. Als u
een accuschroevendraaier gebruikt, zorg er
dan voor dat u een laag aanhaalmoment
gebruikt, anders kan er schade ontstaan.
We raden het gebruik van een ratel aan.
Zet de haard op met twee personen.
Sommige werkstappen zijn makkelijker op te
lossen met twee personen en je loopt geen
risico op beschadiging van de haard.
Sta ongeveer 45 minuten toe voor de montage.
Glow Fire Kästner
40 Stand: 08/2020
Version: 1.2
3. Montage-instructies
Pak eerst de volledige inhoud van de doos uit en controleer of deze compleet is.
Stap 1
Steek de carrosseriestekkers (A) in de daarvoor bestemde gaten zoals weergegeven in de
bovenstaande afbeelding. Begin dan met element 3 en 4 en zet ze samen met de plafond- en
vloerpanelen (5 en 6). Bed 5 en 6 zijn identiek. Bord 2 wordt met de balk naar boven geplaatst.
Stap 2
In de volgende stap wordt het zwarte achterpaneel geplaatst en vervolgens wordt het bord 7
vastgeschroefd. Nu kun je er bord 8 in leggen.
Glow Fire Kästner
41 Stand: 08/2020
Version: 1.2
Stap 3
• Monteer de achterkap 9 zoals afgebeeld met 10 korte schroeven.
• Element 8 is verkrijgbaar in twee versies, elk met een andere maat uitsparing. Kies de juiste voor
uw waterdampcassette.
• U kunt de waterdampcassette nu voorzichtig in element 8 plaatsen. Vanwege de structurele
eigenschappen van de inbouwhaard in relatie tot de aan de zijkant aangebrachte schroeven, kan
een lichte beschadiging van de rand van het element 8 niet worden uitgesloten. Dit heeft geen
invloed op de uitstraling en functie. Hierdoor is elke aansprakelijkheid uitgesloten voor
lakdefecten die optreden bij het plaatsen van de cassette.
• Let op de verdere informatie over de werking van de waterdampcassette.
Glow Fire Kästner
42 Stand: 08/2020
Version: 1.2
DK
Monteringsvejledning
Model: Kästner
Indhold
1. Pakkeindhold
2. Bemærkninger til konstruktion
3. Monteringsvejledning
Glow Fire Kästner
43 Stand: 08/2020
Version: 1.2
1. Pakkeindhold
Kropsstik A
28x
Skrue B
28x
Skrue C
4x 6cm Skrue
10x 4cm Skrue
Glow Fire Kästner
44 Stand: 08/2020
Version: 1.2
2. Bemærkninger til konstruktion
Brug en Phillips-skruetrækker. Hvis du
bruger en trådløs skruetrækker, skal du
sørge for at bruge et lavt drejningsmoment,
ellers kan der opstå skader.
Vi anbefaler at bruge en skralde.
Indstil venligst pejsen med to personer.
Nogle arbejdstrin er lettere at løse med to
personer, og du risikerer ikke at beskadige
pejsen.
Tillad cirka 45 minutter til samlingen.
Glow Fire Kästner
45 Stand: 08/2020
Version: 1.2
3. Monteringsvejledning
Pak først hele indholdet af kassen ud, og kontroller, at det er komplet.
Trin 1
Indsæt kropsstik (A) i hullerne, der er vist som vist på illustrationen ovenfor. Start derefter med
elementerne 3 og 4, og sæt dem sammen med loftet og gulvpladerne (5 og 6). Seng 5 og 6 er identiske.
Bræt 2 indsættes med stangen opad.
Trin 2
I det næste trin indsættes det sorte bagpanel, og derefter tændes pladen 7. Nu kan du lægge bræt 8 i
det.
Glow Fire Kästner
46 Stand: 08/2020
Version: 1.2
Trin 3
• Monter bagdækslet 9 som vist med 10 korte skruer.
• Element 8 fås i to versioner, hver med en forskellig størrelse udskæring. Vælg den rigtige til
din vanddampkassette.
• Du kan nu omhyggeligt indsætte vanddampkassetten i element 8. På grund af pejsindsatsens
strukturelle egenskaber i forhold til skruerne, der er indsat på siden, kan der ikke udelukkes en
lille skade på kanten af elementet 8. Dette har ingen indflydelse på udseendet og funktionen.
Dette betyder, at ethvert ansvar er udelukket fra malingsfejl, der opstår, når kassetten
indsættes.
• Bemærk de yderligere oplysninger om betjening af vanddampkassetten.
Loading...
