Glow Fire Humboldt
2 Stand: 08/2020
Version: 1.2
DE
Aufbauanleitung
Modell: Humboldt
Inhalt
1. Paketinhalte
2. Hinweise zum Aufbau
3. Aufbauanleitung
Glow Fire Humboldt
3 Stand: 08/2020
Version: 1.2
1. Paketinhalte
Korpusverbinder A
24x
Schraube B
24x
Holzdübel
12x
Schraube C
4x 4cm Schraube
4x 6cm Schraube
Glow Fire Humboldt
4 Stand: 08/2020
Version: 1.2
2. Hinweise zum Aufbau
Bitte nutzen Sie einen Kreuz Schraubenzieher. Sofern
Sie einen Akkuschrauber nutzen, achten Sie bitte
darauf, ein niedriges Drehmoment zu nutzen, da es
ansonsten zu Beschädigungen kommen kann.
Bitte bauen Sie den Kamin zu zweit auf. Einige
Arbeitsschritte sind zu zweit einfacher zu lösen und
Sie gehen nicht die Gefahr ein den Kamin zu
beschädigen.
Planen Sie für den Aufbau etwa 45 Minuten ein.
Glow Fire Humboldt
5 Stand: 08/2020
Version: 1.2
3. Aufbauanleitung
Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit.
Schritt 1

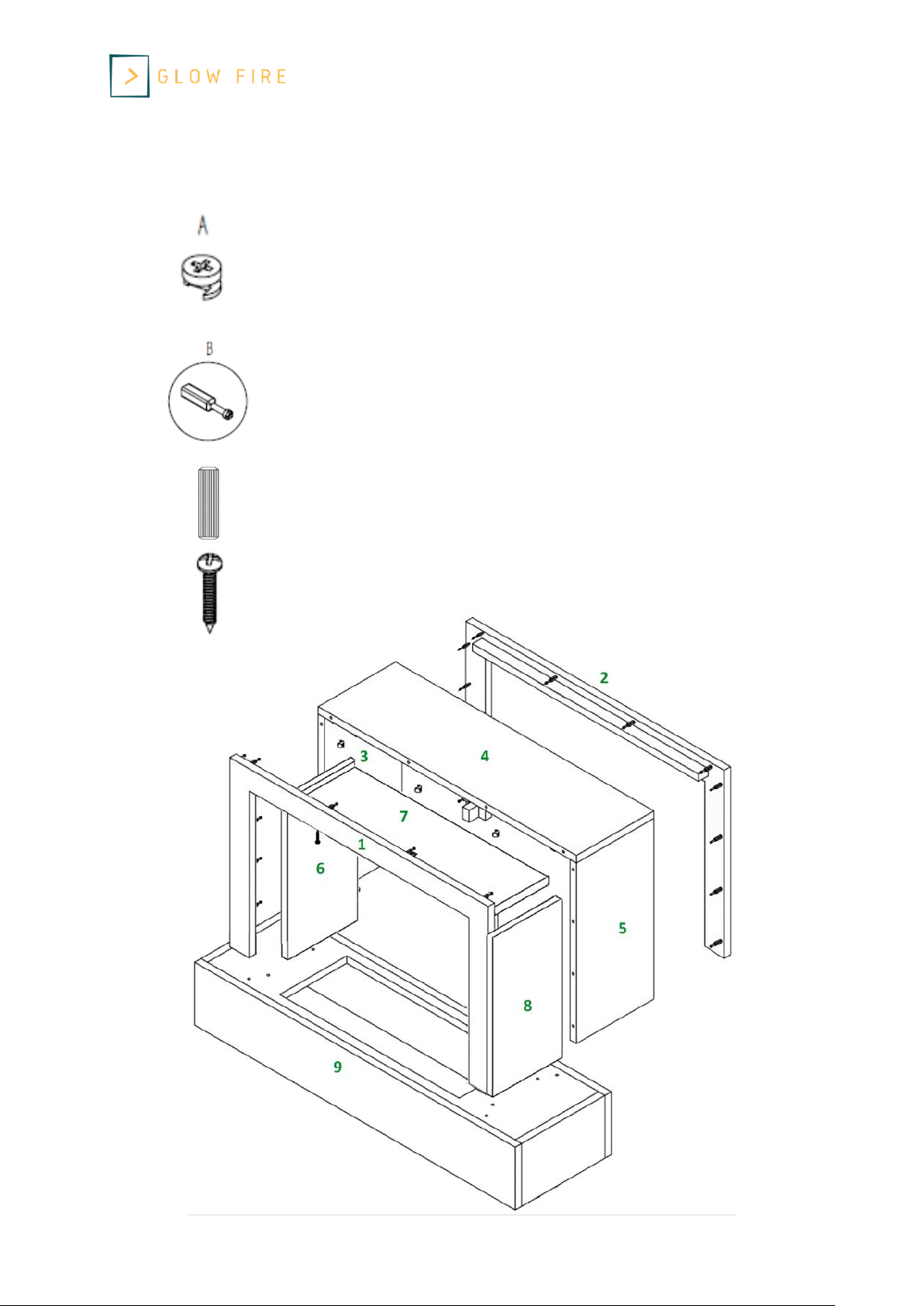

Bitte fügen Sie die Korpusverbinder (A) in die vorgesehenen Löcher ein gemäß der oberen
Abbildung. Anschließend starten Sie mit den Elementen 3,4 und 5 und stecken diese wie
beschrieben zusammen.
Schritt 2

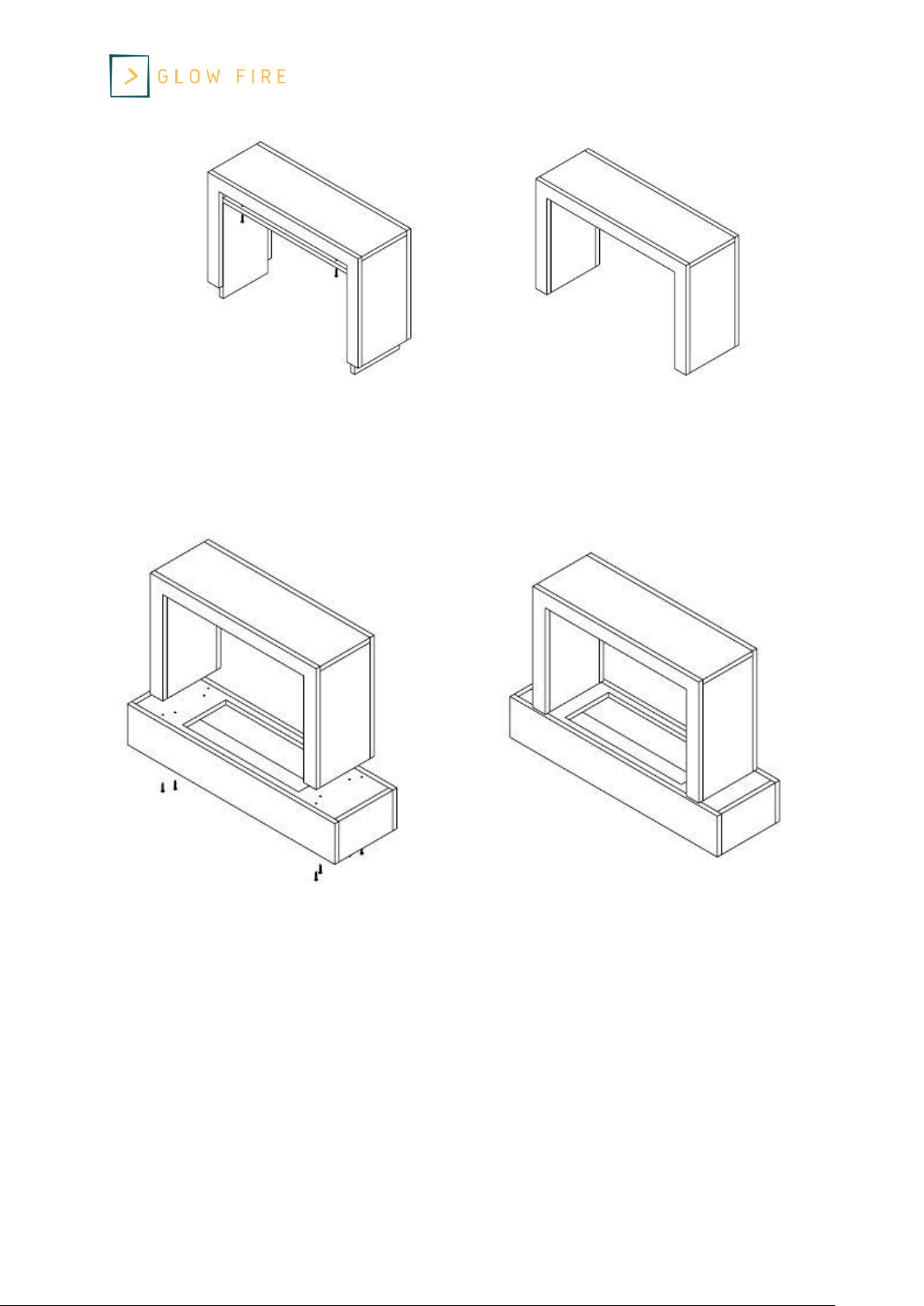

Im nächsten Schritt fügen Sie die Elemente 1 und 2 hinzu.
Glow Fire Humboldt
6 Stand: 08/2020
Version: 1.2
Schritt 3
Verbinden Sie die Bretter 6 und 8 über einen jeweils 2 Holzdübel mit Brett 4. Anschließend
montieren Sie Brett 7 und verschrauben dieses mit dem Korpus aus Schritt 2.
Schritt 4
• Installieren Sie den entstandenen Korpus auf dem bereits vormontierten Sockel 9,
verwenden Sie hierfür die restlichen Holzdübel
• Das Element 10 liegt in zwei Ausführungen mit jeweils einem unterschiedlich großen
Ausschnitt vor. Wählen Sie den passenden für Ihre Wasserdampf Cassette aus.
• Sie können nun die Wasserdampf Cassette vorsichtig im Element 10 einsetzen. Aufgrund
der baulichen Eigenschaften des Kamineinsatzes in Bezug auf die seitlich eingesetzten
Schrauben, ist eine leichte Beschädigung am Rand des Elements 8 nicht auszuschließen.
Dies hat keinen Einfluss auf die Optik und die Funktion. Somit sind Lackmängel, die beim
Einsetzen der Cassette entstehen, von jeglicher Haftung ausgeschlossen.
• Bitte beachten Sie die weiteren Hinweise bzgl. der Bedienung der Wasserdampfcassette.
Glow Fire Humboldt
7 Stand: 08/2020
Version: 1.2
ENG
Aufbauanleitung
Modell: Humboldt
Index
1 Package contents
2 Notes on the structure
3 Assembly Instructions
Glow Fire Humboldt
8 Stand: 08/2020
Version: 1.2
1. Package contents
Cabinet connector A
24 pcs.
Screw B
24 pcs.
Wooden dowels
12 pcs.
Screw C
4 pcs. – 4cm screws
4 pcs. – 6cm screws
Glow Fire Humboldt
9 Stand: 08/2020
Version: 1.2
2. Notes on the structure
Please use a cross screwdriver. If you use a cordless
screwdriver, please make sure to use a low torque,
otherwise damage may occur.
Please set up the fireplace with two people. Some
work steps are easy to solve in pairs and you do not
run the risk of damaging the fireplace.
Plan for the setup about 45 minutes.
Glow Fire Humboldt
10 Stand: 08/2020
Version: 1.2
3.Assembly Instructions
First, unpack the complete box content and check the completeness.
1st Step
Please insert the body connectors (A) into the holes provided according to the illustration
above. Then start with elements 3, 4 and 5 and put them together as described.
2nd Step
In the next step, add elements 1 and 2.
Glow Fire Humboldt
11 Stand: 08/2020
Version: 1.2
3rd Step
Connect boards 6 and 8 to board 4 using two wooden dowels. Then mount board 7 and
screw it to the body from step 2.
4th Step
• Install the resulting body on the pre-assembled base 9, use the remaining wooden dowels
for this
• The element 10 is available in two versions, each with a differently sized cutout. Choose
the right one for your water vapor cassette.
• You can now carefully insert the water vapor cassette in element 10. Due to the structural
properties of the fireplace insert in relation to the screws inserted on the side, slight
damage to the edge of the element 8 cannot be ruled out. This has no influence on the
optics and the function. Lack of lacquer, which occurs when inserting the cassette, is thus
excluded from any liability.
• Please note the further information regarding the operation of the water vapor cassette.
Glow Fire Humboldt
12 Stand: 08/2020
Version: 1.2
FR
Instructions de montage
Modèle: Humboldt
Contenu
1. Contenu de l'emballage
2. Notes sur la construction
3. Instructions de montage
Glow Fire Humboldt
13 Stand: 08/2020
Version: 1.2
1. Contenu de l'emballage
Connecteur de corps A
24x
Vis B
24x
Chevilles en bois
12x
Vis C
4x 4cm Vis
4x 6cm Vis
Glow Fire Humboldt
14 Stand: 08/2020
Version: 1.2
2. Notes sur la construction
Veuillez utiliser un tournevis Phillips. Si vous
utilisez un tournevis sans fil, veuillez vous
assurer d'utiliser un couple faible, sinon des
dommages pourraient survenir.
Veuillez installer la cheminée avec deux
personnes. Certaines étapes de travail sont
plus faciles à résoudre à deux et vous ne
courez pas le risque d'endommager le
foyer.
Attendez environ 45 minutes pour le montage.
Glow Fire Humboldt
15 Stand: 08/2020
Version: 1.2
3. Instructions de montage
Déballez d'abord tout le contenu de la boîte et vérifiez qu'elle est complète.
Étape 1
Veuillez insérer les connecteurs du corps (A) dans les trous fournis comme indiqué sur
l'illustration ci-dessus. Commencez ensuite par les éléments 3, 4 et 5 et assemblez-les comme
décrit.
Schritt 2
L'étape suivante consiste à ajouter les éléments 1 et 2.
Glow Fire Humboldt
16 Stand: 08/2020
Version: 1.2
Schritt 3
Reliez les planches 6 et 8 à la planche 4. à l'aide de 2 chevilles en bois chacune, puis montez la
planche 7 et vissez-la sur le corps de l'étape 2.
Schritt 4
• Installez le corps résultant sur la base pré-assemblée 9, en utilisant les chevilles en bois
restantes
• L'élément 10 est disponible en deux versions, chacune avec une découpe de taille
différente. Choisissez celui qui convient à votre cassette à vapeur d'eau.
• Vous pouvez maintenant insérer avec précaution la cassette de vapeur d'eau dans
l'élément 10. En raison des propriétés structurelles de l'insert de cheminée par rapport
aux vis insérées sur le côté, un léger endommagement du bord de l'élément 8 ne peut
être exclu. Cela n'a aucun effet sur l'apparence et la fonction. Cela signifie que toute
responsabilité est exclue pour les défauts de peinture qui surviennent lors de l'insertion
de la cassette.
• Veuillez noter les informations complémentaires concernant le fonctionnement de la
cassette à vapeur d'eau.
Glow Fire Humboldt
17 Stand: 08/2020
Version: 1.2
IT
Istruzioni di montaggio
Modello: Humboldt
Soddisfare
1. Contenuto della confezione
2. Note sulla costruzione
3. Istruzioni di montaggio
Glow Fire Humboldt
18 Stand: 08/2020
Version: 1.2
1. Contenuto della confezione
Connettore corpo A
24x
Vite B
24x
Tasselli in legno
12x
Vite C
4x 4cm Vite
4x 6cm Vite
Glow Fire Humboldt
19 Stand: 08/2020
Version: 1.2
2. Note sulla costruzione
Utilizzare un cacciavite Phillips. Se si utilizza
un avvitatore a batteria, assicurarsi di
utilizzare una coppia bassa, altrimenti
potrebbero verificarsi danni.
Si prega di impostare il camino con due
persone. Alcune fasi di lavoro sono più facili
da risolvere con due persone e non corri il
rischio di danneggiare il caminetto.
Attendere circa 45 minuti per il montaggio.
Glow Fire Humboldt
20 Stand: 08/2020
Version: 1.2
3. Istruzioni di montaggio
Per prima cosa disimballare l'intero contenuto della confezione e verificare che sia completo.
Passo 1
Inserire i connettori del corpo (A) nei fori forniti come mostrato nell'illustrazione sopra.
Quindi inizia con gli elementi 3, 4 e 5 e mettili insieme come descritto.
Passo 2
Il passaggio successivo consiste nell'aggiungere gli elementi 1 e 2.
Glow Fire Humboldt
21 Stand: 08/2020
Version: 1.2
Passo 3
Collegare le schede 6 e 8 alla scheda 4 utilizzando 2 tasselli di legno ciascuna, quindi montare
la scheda 7 e avvitarla al corpo dal punto 2.
Passo 4
• Installare il corpo risultante sulla base premontata 9, utilizzando i restanti tasselli in
legno
• L'elemento 10 è disponibile in due versioni, ciascuna con un'apertura di dimensioni
diverse. Scegli quello giusto per la tua cassetta del vapore acqueo.
• È ora possibile inserire con cautela la cassetta del vapore acqueo nell'elemento 10. Date
le proprietà strutturali dell'inserto per caminetto in relazione alle viti inserite sul fianco,
non si possono escludere lievi danni al bordo dell'elemento 8. Ciò non ha alcun effetto
sull'aspetto e sulla funzione. Ciò significa che è esclusa qualsiasi responsabilità per i
difetti di verniciatura che si verificano all'inserimento della cassetta.
• Si prega di notare le ulteriori informazioni riguardanti il funzionamento della cassetta
del vapore acqueo.
Glow Fire Humboldt
22 Stand: 08/2020
Version: 1.2
ES
Instrucciones de montaje
Modelo: Humboldt
Contenido
1. Contenido del paquete
2. Notas sobre la construcción
3. Instrucciones de montaje
Glow Fire Humboldt
23 Stand: 08/2020
Version: 1.2
1. Contenido del paquete
Conector del cuerpo A
24x
Tornillo B
24x
Clavijas de madera
12x
Tornillo C
4x 4cm Tornillo
4x 6cm Tornillo
Glow Fire Humboldt
24 Stand: 08/2020
Version: 1.2
2. Notas sobre la construcción
Utilice un destornillador Phillips. Si está
utilizando un destornillador inalámbrico,
asegúrese de utilizar un par de torsión bajo,
de lo contrario se pueden producir daños.
Instale la chimenea con dos personas.
Algunos pasos de trabajo son más fáciles de
resolver con dos personas y no corre el
riesgo de dañar la chimenea.
Deje unos 45 minutos para el montaje
Glow Fire Humboldt
25 Stand: 08/2020
Version: 1.2
3. Instrucciones de montaje
Primero desembale todo el contenido de la caja y verifique que esté completo.
Paso 1
Inserte los conectores del cuerpo (A) en los orificios provistos como se muestra en la
ilustración anterior. Luego comience con los elementos 3, 4 y 5 y júntelos como se describe.
Paso 2
El siguiente paso es agregar los elementos 1 y 2.
Glow Fire Humboldt
26 Stand: 08/2020
Version: 1.2
Paso 3
Conecte las tablas 6 y 8 a la tabla 4 con 2 tacos de madera cada una, luego monte la tabla 7 y
atorníllela al cuerpo desde el paso 2.
Paso 4
• Instale el cuerpo resultante en la base premontada 9, utilizando los tacos de madera
restantes
• El elemento 10 está disponible en dos versiones, cada una con un corte de diferente
tamaño. Elija el adecuado para su casete de vapor de agua.
• Ahora puede insertar con cuidado el casete de vapor de agua en el elemento 10. Debido
a las propiedades estructurales del inserto de chimenea en relación con los tornillos
insertados en el lateral, no se pueden descartar daños leves en el borde del elemento 8.
Esto no tiene ningún efecto sobre la apariencia y función. Esto significa que se excluye
cualquier responsabilidad por los defectos de pintura que se produzcan cuando se inserta
el casete.
• Tenga en cuenta la información adicional sobre el funcionamiento del casete de vapor de
agua.
Glow Fire Humboldt
27 Stand: 08/2020
Version: 1.2
PG
Instruções de montagem
Modelo: Humboldt
Conteúdo
1. Conteúdo da embalagem
2. Notas sobre construção
3. Instruções de montagem
Glow Fire Humboldt
28 Stand: 08/2020
Version: 1.2
1. Conteúdo da embalagem
Conector do corpo A
24x
Parafuso B
24x
Cavilhas de madeira
12x
Parafuso C
4x 4cm Schraube
4x 6cm Schraube
Glow Fire Humboldt
29 Stand: 08/2020
Version: 1.2
2. Notas sobre construção
Use uma chave de fenda Phillips. Se você
estiver usando uma chave de fenda sem fio,
certifique-se de usar um torque baixo, caso
contrário, podem ocorrer danos.
Recomendamos o uso de uma catraca.
Prepare a lareira para duas pessoas.
Algumas etapas do trabalho são mais fáceis
de resolver com duas pessoas e não corre o
risco de danificar o recuperador.
Reserve cerca de 45 minutos para a montagem
Glow Fire Humboldt
30 Stand: 08/2020
Version: 1.2
3. Instruções de montagem
Primeiro descompacte todo o conteúdo da caixa e verifique se está completo.
Passo 1
Insira os conectores do corpo (A) nos orifícios fornecidos, conforme mostrado na ilustração
acima. Em seguida, comece com os elementos 3, 4 e 5 e coloque-os juntos conforme descrito.
Passo 2
A próxima etapa é adicionar os itens 1 e 2.
Glow Fire Humboldt
31 Stand: 08/2020
Version: 1.2
Passo 3
Conecte as placas 6 e 8 à placa 4 usando 2 cavilhas de madeira cada. Em seguida, monte a
placa 7 e aparafuse-a ao corpo a partir da etapa 2.
Passo 4
• Instale o corpo resultante na base pré-montada 9, usando os pinos de madeira restantes
• O elemento 10 está disponível em duas versões, cada uma com um recorte de tamanho
diferente. Escolha o correto para o seu cassete de vapor d'água.
• Agora você pode inserir cuidadosamente a cassete de vapor de água no elemento 10.
Devido às propriedades estruturais do inserto para lareira em relação aos parafusos
inseridos lateralmente, não se podem excluir ligeiros danos no bordo do elemento 8.
Isso não afeta a aparência e a função. Isso significa que qualquer responsabilidade é
excluída por defeitos de pintura que ocorrem quando o cassete é inserido.
• Observe as informações adicionais sobre a operação do cassete de vapor d'água.
Glow Fire Humboldt
32 Stand: 08/2020
Version: 1.2
PO
Instrukcje składania
Model: Humboldt
Zadowolony
1. Zawartość opakowania
2. Uwagi dotyczące konstrukcji
3. Instrukcja montażu
Glow Fire Humboldt
33 Stand: 08/2020
Version: 1.2
1. Zawartość opakowania
Złącze korpusu A
24x
Wkręt B
24x
Drewniane kołki
12x
Wkręt C
4x 4cm Wkręt
4x 6cm Wkręt
Glow Fire Humboldt
34 Stand: 08/2020
Version: 1.2
2. Uwagi dotyczące konstrukcji
Użyj śrubokręta krzyżakowego. Jeśli używasz
wkrętarki akumulatorowej, upewnij się, że
używasz niskiego momentu obrotowego, w
przeciwnym razie może dojść do
uszkodzenia.
Prosimy o rozstawienie kominka we dwoje.
Niektóre etapy pracy są łatwiejsze do
wykonania przy pomocy dwóch osób i nie
istnieje ryzyko uszkodzenia kominka.
Odczekaj około 45 minut na montaż.
Glow Fire Humboldt
35 Stand: 08/2020
Version: 1.2
3. Instrukcja montażu
Najpierw rozpakuj całą zawartość pudełka i sprawdź, czy jest kompletne.
Krok 1
Proszę włożyć złącza korpusu (A) do przewidzianych otworów, jak pokazano na powyższej
ilustracji. Następnie zacznij od elementów 3, 4 i 5 i połącz je zgodnie z opisem.
Krok 2
Następnym krokiem jest dodanie pozycji 1 i 2.
Glow Fire Humboldt
36 Stand: 08/2020
Version: 1.2
Krok 3
Połącz deski 6 i 8 z deską 4 za pomocą 2 drewnianych kołków każdy. Następnie zamontuj deskę
7 i przykręć ją do korpusu od kroku 2.
Krok 4
• Zainstalować powstały korpus na wstępnie zmontowanej podstawie 9, używając
pozostałych drewnianych kołków
• Element 10 jest dostępny w dwóch wersjach, każda z wycięciem o innej wielkości. Wybierz
odpowiedni dla swojej kasety na parę wodną.
• Teraz można ostrożnie włożyć kasetę pary wodnej do elementu 10. Ze względu na
właściwości konstrukcyjne wkładu kominkowego w stosunku do wkrętów umieszczonych z
boku nie można wykluczyć niewielkiego uszkodzenia krawędzi elementu 8. Nie ma to
wpływu na wygląd i funkcję. Oznacza to, że wykluczona jest wszelka odpowiedzialność za
wady lakieru, które wystąpią po włożeniu kasety.
• Prosimy o zapoznanie się z dalszymi informacjami dotyczącymi obsługi kasety pary wodnej.
Glow Fire Humboldt
37 Stand: 08/2020
Version: 1.2
NL
Montage-instructies
Model: Humboldt
Inhoud
1. Inhoud pakket
2. Opmerkingen over de constructie
3. Montage-instructies
Glow Fire Humboldt
38 Stand: 08/2020
Version: 1.2
1. Inhoud pakket
Body connector A
24x
Schroef B
24x
Houten pluggen
12x
Schroef C
4x 4cm Schroef
4x 6cm Schroef
Glow Fire Humboldt
39 Stand: 08/2020
Version: 1.2
2. Opmerkingen over de structuur
Gebruik een kruiskopschroevendraaier. Als u
een accuschroevendraaier gebruikt, zorg er
dan voor dat u een laag aanhaalmoment
gebruikt, anders kan er schade ontstaan.
We raden het gebruik van een ratel aan.
Zet de haard op met twee personen.
Sommige werkstappen zijn makkelijker op
te lossen met twee personen en je loopt
geen risico op beschadiging van de haard.
Sta ongeveer 45 minuten toe voor de montage.
Glow Fire Humboldt
40 Stand: 08/2020
Version: 1.2
3. Montage-instructies
Pak eerst de volledige inhoud van de doos uit en controleer of deze compleet is.
Stap 1
Steek de carrosseriestekkers (A) in de daarvoor bestemde gaten zoals weergegeven in de
bovenstaande afbeelding. Begin dan met elementen 3, 4 en 5 en zet ze samen zoals
beschreven.
Stap 2
De volgende stap is om items 1 en 2 toe te voegen.
Glow Fire Humboldt
41 Stand: 08/2020
Version: 1.2
Stap 3
Verbind de planken 6 en 8 met elk 2 houten pluggen met plank 4. Monteer dan plank 7 en
schroef deze op de behuizing uit stap 2.
Stap 4
• Installeer het resulterende lichaam op de voorgemonteerde basis 9, met behulp van de
resterende houten pluggen
• Het element 10 is verkrijgbaar in twee versies, elk met een andere maat uitsparing. Kies
de juiste voor uw waterdampcassette.
• U kunt de waterdampcassette nu voorzichtig in het element 10 schuiven. Vanwege de
structurele eigenschappen van de inbouwhaard in relatie tot de aan de zijkant
aangebrachte schroeven, kan een lichte beschadiging van de rand van het element 8 niet
worden uitgesloten. Dit heeft geen invloed op de uitstraling en functie. Hierdoor is elke
aansprakelijkheid uitgesloten voor lakdefecten die optreden bij het plaatsen van de
cassette.
• Let op de verdere informatie over de werking van de waterdampcassette.
Glow Fire Humboldt
42 Stand: 08/2020
Version: 1.2
DK
Monteringsvejledning
Model: Humboldt
Indhold
1. Pakkeindhold
2. Bemærkninger til konstruktion
3. Monteringsvejledning
Glow Fire Humboldt
43 Stand: 08/2020
Version: 1.2
1. Pakkeindhold
Kropsstik A
24x
Skrue B
24x
Træhængsler
12x
Skrue C
4x 4cm Skrue
4x 6cm Skrue
Glow Fire Humboldt
44 Stand: 08/2020
Version: 1.2
2. Bemærkninger til konstruktion
Brug en Phillips-skruetrækker. Hvis du
bruger en trådløs skruetrækker, skal du
sørge for at bruge et lavt drejningsmoment,
ellers kan der opstå skader.
Vi anbefaler at bruge en skralde.
Indstil venligst pejsen med to personer.
Nogle arbejdstrin er lettere at løse med to
personer, og du risikerer ikke at beskadige
pejsen.
Tillad cirka 45 minutter til samlingen
Glow Fire Humboldt
45 Stand: 08/2020
Version: 1.2
3. Monteringsvejledning
Pak først hele indholdet af kassen ud, og kontroller, at det er komplet.
Trin 1
Indsæt kropsstik (A) i hullerne, der er vist som vist på illustrationen ovenfor. Start derefter
med elementerne 3, 4 og 5 og sæt dem sammen som beskrevet.
Trin 2
Det næste trin er at tilføje punkter 1 og 2.
Glow Fire Humboldt
46 Stand: 08/2020
Version: 1.2
Trin 3
Forbind tavler 6 og 8 til tavle 4 ved hjælp af 2 træspjæld hver. Monter derefter tavle 7 og skru
det fast til kroppen fra trin 2.
Trin 4
• Installer det resulterende organ på den formonterede base 9 ved hjælp af de resterende
træhåndklæder
• Elementet 10 fås i to versioner, hver med en forskellig størrelse udskæring. Vælg den rigtige
til din vanddampkassette.
• Du kan nu omhyggeligt indsætte vanddampkassetten i elementet 10. På grund af
pejsindsatsens strukturelle egenskaber i forhold til skruerne, der er indsat på siden, kan der
ikke udelukkes en lille skade på kanten af elementet 8. Dette har ingen indflydelse på
udseendet og funktionen. Dette betyder, at ethvert ansvar er udelukket fra malingsfejl, der
opstår, når kassetten indsættes.
• Bemærk de yderligere oplysninger om betjening af vanddampkassetten.
Loading...
