GLOW FIRE Hauptmann Assembly instructions

Glow Fire Hauptmann

1 Stand: 08/2020

Version: 1.2

Hauptmann

Language

Titel

Page

DE

Aufbauanleitung; Modell: Hauptmann

2

ENG

Assembly Instructions; Model: Hauptmann

10

FR

Instructions de montage; Modèle: Hauptmann

18

IT

Istruzioni di montaggio; Modello: Hauptmann

26

ES

Instrucciones de montaje; Modelo: Hauptmann

34

PG

Instruções de montagem; Modelo: Hauptmann

42

PO

Instrukcje składania; Model: Hauptmann

50

NL

Montage-instructies; Model: Hauptmann

58

DK

Monteringsvejledning; Model: Hauptmann

66

Glow Fire Hauptmann

2 Stand: 08/2020

Version: 1.2

DE

Aufbauanleitung

Modell: Hauptmann

Inhalt

1. Paketinhalte

2. Hinweise zum Aufbau

3. Aufbauanleitung

Glow Fire Hauptmann

3 Stand: 08/2020

Version: 1.2

1. Paketinhalte

Korpusverbinder A
34x

Schraube B
34x

Schraube C
35x

Glow Fire Hauptmann

4 Stand: 08/2020

Version: 1.2

2. Hinweise zum Aufbau

Bitte nutzen Sie einen Kreuz Schraubenzieher.
Sofern Sie einen Akkuschrauber nutzen, achten
Sie bitte darauf, ein niedriges Drehmoment zu
nutzen, da es ansonsten zu Beschädigungen
kommen kann.

Wir empfehlen Ihnen eine Ratsche zu benutzen.

Bitte bauen Sie den Kamin zu zweit auf. Einige
Arbeitsschritte sind zu zweit einfacher zu lösen
und Sie gehen nicht die Gefahr ein den Kamin zu
beschädigen.

Planen Sie für den Aufbau etwa 45 Minuten ein.

Glow Fire Hauptmann

5 Stand: 08/2020

Version: 1.2

3. Aufbauanleitung

Packen Sie zunächst den kompletten Kartoninhalt aus und prüfen Sie bitte die Vollständigkeit.

Bitte fügen Sie die Korpusverbinder (A) in die vorgesehenen Löcher ein gemäß der oberen Abbildung.
Anschließend starten Sie mit den Element 6 und stecken dieses mit den Seitenteilen (5, 8) zusammen.

Fügen Sie das Element 3 hinzu. Bitte beachten Sie, dass die Leisten der Bretter 3 und 6 parallel
zueinander verlaufen.

Glow Fire Hauptmann

6 Stand: 08/2020

Version: 1.2

Im nächsten Schritt werden Element 4 und 9 montiert.

Montieren Sie die Front 2 wie abgebildet.

Glow Fire Hauptmann

7 Stand: 08/2020

Version: 1.2

.

Fahren Sie mit den Elementen 10 und 11 fort.

Im nächsten Schritt schrauben Sie die hintere Abdeckung 7 an den Korpus.

Glow Fire Hauptmann

8 Stand: 08/2020

Version: 1.2

Setzen Sie den bereits vormontierten Sockel 1 wie beschrieben in den Korpus.

Glow Fire Hauptmann

9 Stand: 08/2020

Version: 1.2

• Jetzt befestigen Sie die Rückwand (Brett 12) wie beschrieben.

• Das Brett mit dem Ausschnitt für die Wasserdampf Cassette liegt in zwei Ausführungen mit

jeweils einem unterschiedlich großen Ausschnitt vor. Wählen Sie den passenden für Ihre
Wasserdampf Cassette aus.

• Sie können nun die Wasserdampf Cassette vorsichtig im Element 1 einsetzen. Aufgrund der

baulichen Eigenschaften des Kamineinsatzes in Bezug auf die seitlich eingesetzten
Schrauben, ist eine leichte Beschädigung am Rand des Elements 8 nicht auszuschließen. Dies
hat keinen Einfluss auf die Optik und die Funktion. Somit sind Lackmängel, die beim
Einsetzen der Cassette entstehen, von jeglicher Haftung ausgeschlossen.

• Bitte beachten Sie die weiteren Hinweise bezgl. der Bedienung der Wasserdampfcassette.

Glow Fire Hauptmann

10 Stand: 08/2020

Version: 1.2

ENG

Assembly Instructions

Model: Hauptmann

Index

1 Package contents
2 Notes on the structure
3 Assembly Instructions

Glow Fire Hauptmann

11 Stand: 08/2020

Version: 1.2

1. Package contents

Cabinet connector A
34x

Screw B
34x

Screw C
35x

Glow Fire Hauptmann

12 Stand: 08/2020

Version: 1.2

2. Notes on the structure

Please use a cross screwdriver. If you use a
cordless screwdriver, please make sure to use a
low torque, otherwise damage may occur.

We recommend using a socket wrench.

Please set up the fireplace with two people.
Some work steps are easy to solve in pairs and
you do not run the risk of damaging the
fireplace.

Plan for the setup about 45 minutes.

Glow Fire Hauptmann

13 Stand: 08/2020

Version: 1.2

3.Assembly Instructions

First, unpack the complete box content and check the completeness.

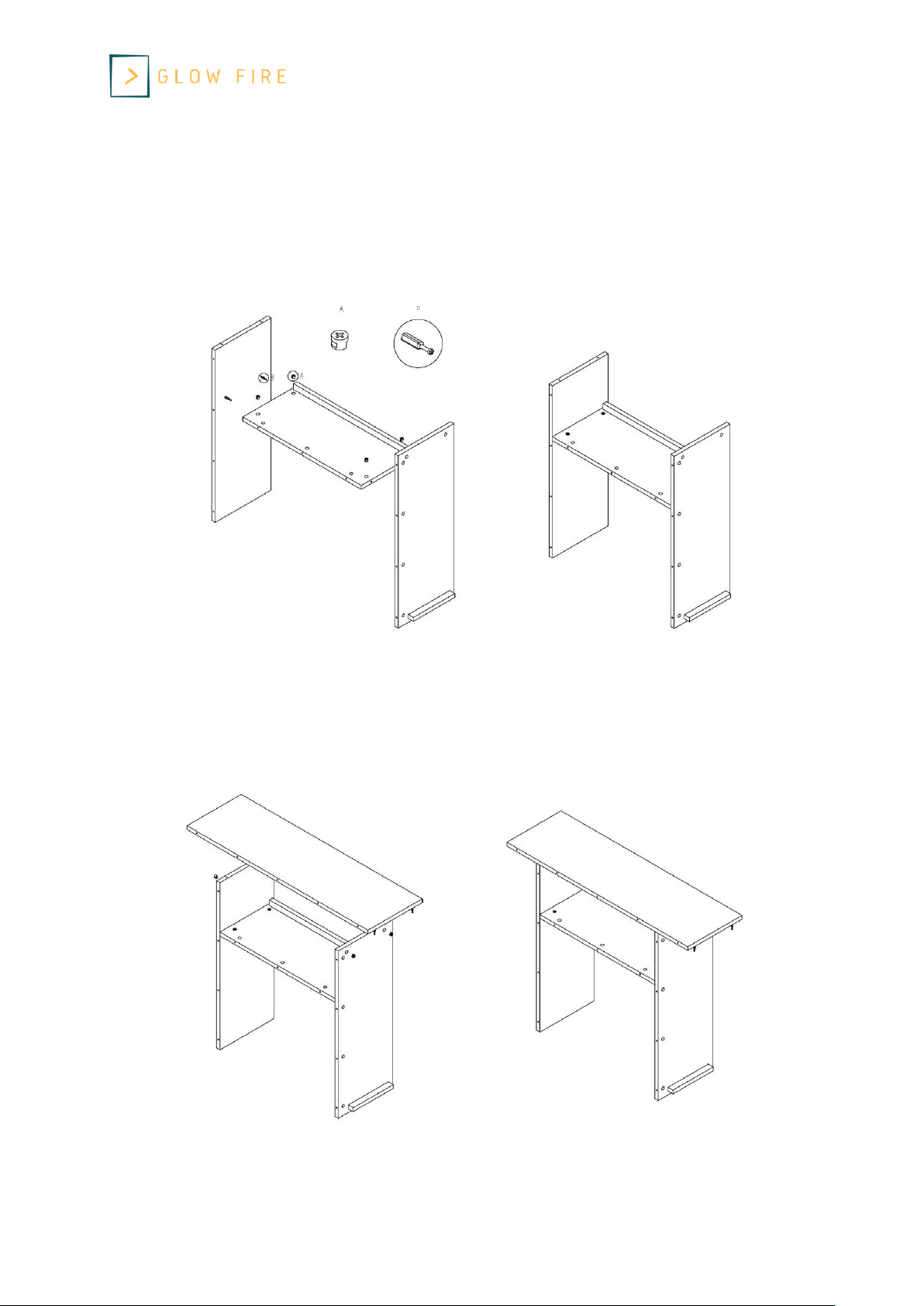

1st Step

Please insert the body connectors (A) into the holes provided according to the illustration above.
Then start with element 6 and put it together with the side parts (5, 8).

2nd Step

Add the element 3. Please note that the strips of boards 3 and 6 run parallel to each other.

Glow Fire Hauptmann

14 Stand: 08/2020

Version: 1.2

3rd Step

In the next step, elements 4 and 9 are assembled.

4th Step

Mount the front 2 as shown.

Glow Fire Hauptmann

15 Stand: 08/2020

Version: 1.2

5th Step

.

Continue with elements 10 and 11.

6th Step

In the next step, screw the rear cover 7 to the body.

Glow Fire Hauptmann

16 Stand: 08/2020

Version: 1.2

7th Step

Insert the already preassembled base 1 into the body as described.

8th step

Glow Fire Hauptmann

17 Stand: 08/2020

Version: 1.2

• Now attach the back wall (board 12) as described.

• The board with the cutout for the water vapor cassette is available in two versions, each with

a differently sized cutout. Choose the right one for your water vapor cassette.

• You can now carefully insert the water vapor cassette in element 1. Due to the structural

properties of the fireplace insert in relation to the screws inserted on the side, slight damage
to the edge of the element 8 cannot be ruled out. This has no influence on the optics and the
function. Lack of lacquer, which occurs when inserting the cassette, is thus excluded from any
liability.

• Please note the further instructions regarding the operation of the steam cassette.

Glow Fire Hauptmann

18 Stand: 08/2020

Version: 1.2

FR

Instructions de montage

Modèle: Hauptmann

Contenu

1. Contenu de l'emballage

2. Notes sur la construction

3. Instructions de montage

Glow Fire Hauptmann

19 Stand: 08/2020

Version: 1.2

1. Contenu de l'emballage

Connecteur de corps A
34x

Vis B
34x

Vis C
35x

Glow Fire Hauptmann

20 Stand: 08/2020

Version: 1.2

2. Notes sur la construction

Veuillez utiliser un tournevis Phillips. Si vous
utilisez un tournevis sans fil, veuillez vous
assurer d'utiliser un couple faible, sinon des
dommages pourraient survenir.

Nous vous recommandons d'utiliser un
cliquet.

Veuillez installer la cheminée avec deux
personnes. Certaines étapes de travail sont
plus faciles à résoudre à deux et vous ne
courez pas le risque d'endommager le foyer.

Attendez environ 45 minutes pour le montage.

Glow Fire Hauptmann

21 Stand: 08/2020

Version: 1.2

3. Instructions de montage

Déballez d'abord tout le contenu de la boîte et vérifiez qu'elle est complète.

Étape 1

Veuillez insérer les connecteurs du corps (A) dans les trous fournis comme indiqué sur l'illustration ci­dessus. Commencez ensuite par l'élément 6 et assemblez-le avec les parties latérales (5, 8).

Étape 2

Ajouter l'élément 3. Veuillez noter que les bandes de planches 3 et 6 sont parallèles l'une à l'autre.

Glow Fire Hauptmann

22 Stand: 08/2020

Version: 1.2

Étape 3

Dans l'étape suivante, les éléments 4 et 9 sont installés.

Étape 4

Assemblez l'avant 2 comme illustré.
