Hiermit erklärt der Unterzeichner mit Firmensitz in Via
Vincenzo Monti 47 - 20123 Milano - MWSt.-Identnummer
00192220192
eigenverantwortlich, dass:
der im Folgenden beschriebene Pelletofen die EG-Richtlinie
305/2011/EU und die harmonisierte Europanorm
EN 14785:2006 erfüllt
PELLETOFEN der Handelsmarke INNOFIRE, Modellbezeichnung BILLY
SERIENNR.: Siehe Typenschild
Leistungserklärung: (DoP - EK Nr. 131):
Siehe Typenschild
Des Weiteren wird erklärt, dass:
der Holzpelletofen BILLY die Vorgaben folgender EU-Richtlinien erfüllt:
2014/35/EG - Niederspannungsrichtlinie
2014/30/EG - EMV-Richtlinie
- 2 -
Page 3
Sehr geehrte Kundin, sehr geehrter Kunde!
Vielen Dank und herzlichen Glückwunsch zur Wahl unseres
Produkts.
Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Eigenschaften des Geräts auf
die beste Weise und in völliger Sicherheit zu nutzen.
Diese Anleitung ist fester Bestandteil des Geräts. Bewahren
Sie sie während der gesamten Lebensdauer des Geräts gut
auf.
Für weitere Auskünfte oder Erfordernisse wenden Sie sich
bitte an Ihren Verkaufspunkt oder besuchen Sie die Internetseite www.innofire.it unter dem Eintrag CENTRI ASSISTENZA TECNICA (Technische Kundendienstzentren).
HINWEIS
- Prüfen Sie den Inhalt nach dem Auspacken des Geräts auf
Vollständigkeit und Unversehrtheit.
Bei Störungen wenden Sie sich bitte sofort an den Händler,
bei dem der Kauf getätigt wurde und händigen Sie ihm
Kopie des Garantiehefts und den Kaufbeleg aus.
Bei Installation und Betrieb des Geräts sind alle im Anwenderland geltenden Gesetze und einschlägigen EG-Richtlinien einzuhalten. Für die Installation sind, soweit nicht anders
angegeben, die im jeweiligen Land geltenden Vorschriften
zu beachten.
Die in dieser Anleitung enthaltenen Pläne und Zeichnungen
sind unverbindlich; sie beziehen sich also nicht immer genau
auf das jeweilige Gerät und sind in keinem Falle Vertragsgegenstand.
BEDEUTUNG DER SYMBOLE
In einigen Abschnitten der Gebrauchsanweisung werden die folgenden Symbole verwendet:
Das Produkt lässt sich über eine Nummer (Kontrollcode der
Qualitätsprüfung) identifizieren, die auf dem Garantieschein
angegeben ist.
Bewahren Sie folgende Unterlagen auf:
•das Garantiezertifikat, das dem Gerät beiliegt;
•den Kaufbeleg, den Ihnen der Händler ausgestellt hat;
•die Konformitätserklärung, die Ihnen der Installateur
ausgestellt hat.
Die Garantiebedingungen sind im Garantiezertifikat angegeben, das im Gerät beiliegt.
Die Erstinbetriebnahme durch einen Fachtechniker ist in
Italien durch die Norm UNI 10683 vorgeschrieben und wird
ebenfalls für alle anderen Länder empfohlen, um einen optimalen Betrieb des Geräts zu gewährleisten.
Sie besteht aus:
•ÜberprüfungderInstallationsdokumente(Konformitätserklärung) und der Voraussetzung für Aufstellung und
Anschluss des Geräts;
•EinstellungdesGerätsentsprechenddenrealenInstallations- und Betriebsbedingungen;
Die Erstinbetriebnahme ermöglicht die Nutzung des vollen
Leistungsumfangs des Geräts in absoluter Sicherheit.
Die Erstinbetriebnahme ist Voraussetzung für die gesetzlich
vorgeschriebene Garantie des Herstellers.
Die gesetzlich vorgeschriebene Garantie gilt nur in dem
Land, in dem das Gerät erworben wurde.
Falls keine Erstinbetriebnahme durch einen autorisierten
Servicetechniker durchgeführt wurde, lehnt der Hersteller
jegliche Garantieübernahme ab.
Siehe hierzu die entsprechende Regelung im Garantieheft,
das dem Gerät beiliegt.
Diese Bestimmung schließt nicht die gesetzliche Produkthaftung des Händlers im Rahmen der Gewährleistung aus.
3
ACHTUNG:
Lesen Sie den zugehörigen Hinweis aufmerksam durch und verinnerlichen Sie
ihn, da seine Nichtbefolgung zu schweren Schäden am Gerät führen und eine
Gefahr für die Gesundheit des Bedieners darstellen kann.
INFORMATIONEN:
Die Nichtbefolgung dieser Hinweise ist
nachteilig für den Gebrauch des Geräts.
ARBEITSWEISE:
Befolgen Sie die beschriebenen Arbeitsabläufe.
Die gesetzliche Gewährleistung gilt jedoch nur für nachgewiesene Produktmängel und zum Beispiel nicht für Probleme
in Verbindung mit der Installation oder der Einstellung.
- 3 -
Page 4
SICHERHEITSINFORMATIONEN
• Das Gerät ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder durch Kinder bestimmt.
• Das Gerät eignet sich nicht zum Kochen oder Garen von Speisen.
• Das Gerät ist zum Verbrennen von Holzpellets der
Kategorie A1 gemäß UNI EN ISO 17225-2 in den in
dieser Anleitung beschriebenen Mengen und Verfahrensweisen ausgelegt.
• Das Gerät ist für den Betrieb in geschlossenen
Räumen bei normaler Luftfeuchtigkeit ausgelegt.
• Das Gerät muss trocken und wettergeschützt gelagert werden.
• Die Bestimmungen der gesetzlichen Garantie sind
auf der Garantiebescheinigung angegeben, die
dem Gerät beiliegt. Insbesondere gilt, dass weder
Hersteller noch Händler für Schäden haften, die
durch eine fehlerhafte Installation oder Wartung
entstanden sind.
Die Sicherheitsrisikenkönnen entstehen durch:
• Aufstellung in dafür ungeeigneten Räumen. Insbesondere, wenn darin Brandgefahr besteht. DAS
GERÄT NICHT IN RÄUMEN AUFSTELLEN, in de-
4
nen eine Brandgefahr besteht.
• Kontakt mit Feuer, Glut oder stark erhitzten Komponenten (z. B. Sichtfenster und Rohre). KEINE
STARK ERHITZTEN KOMPONENTEN BERÜHREN. Auch den verlöschten Ofen, solange er noch
heiß ist, nur mit dem Hitzeschutzhandschuh berühren.
• Kontakt mit (innen liegenden) spannungsführenden Komponenten. BEI EINGESCHALTETER
STROMVERSORGUNG KEINE SPANNUNGS-
FÜHRENDEN TEILE IM GERÄT BERÜHREN. Es
besteht die Gefahr eines elektrischen Schlags.
• Verwendung ungeeigneter Hilfsmittel zum Anzünden (z. B. Alkohol). DIE FLAMME NICHT MIT
EINEM BRENNBAREN SPRAY ODER EINER LÖTLAMPE ANZÜNDEN ODER ANFACHEN. Es besteht die Gefahr schwerer Verbrennungen sowie
von Personen- und Sachschäden.
• Verwendung sonstiger Brennstoffe als Holzpellets.
IM FEUERRAUM KEINE ABFÄLLE, KUNSTSTOFFE ODER SONSTIGES MATERIAL, SONDERN
NUR HOLZPELLETS VERBRENNEN. Dadurch
können das Gerät verschmutzen und der Schornstein in Brand geraten und wird die Umwelt belastet.
• Reinigung des heißen Feuerraums. KEINE HEISSE ASCHE AUS DEM FEUERRAUM ABSAUGEN.
Der Aschesauger kann beschädigt werden und
es kann Rauch in den Raum gelangen.
• Reinigung des Rauchrohrs mit verschiedenen
Substanzen. NICHT MIT BRENNBAREN SUBSTANZEN REINIGEN. Es besteht die Gefahr von
Bränden oder Flammenrückschlägen.
• Reinigung des heißen Sichtfensters mit ungeeigneten Substanzen. DAS ERHITZTE SICHTFENSTER NICHT MIT WASSER ODER SONSTIGEN
SUBSTANZEN AUSSER DEN EMPFOHLENEN
GLASREINIGERN REINIGEN. Es besteht die Gefahr von Rissen in der Glasscheibe sowie von irreversiblen Schäden am Glas.
• Ablegen entzündlicher Materialien in geringerem
Abstand als dem in dieser Anleitung angegebenen Sicherheitsabstand. KEINE WÄSCHE AUF
DAS GERÄT LEGEN. KEINE WÄSCHESTÄNDER
NÄHER ALS DEM ANGEGEBENEN SICHERHEITSABSTAND ZUM OFEN AUFSTELLEN. Jedwede brennbare Flüssigkeiten grundsätzlich vom
Gerät fernhalten. Es besteht Brandgefahr.
• Verdecken der Zuluftöffnungen im Raum oder
der Lufteinlässe. NICHT DIE ZULUFTÖFFNUNGEN VERSCHLIESSEN ODER DEN RAUCHABZUG BLOCKIEREN. Es besteht die Gefahr von
Rauchrückschlägen in den Raum und Verletzungsgefahr für Personen sowie die Gefahr von
Sachschäden.
• Gebrauch des Geräts als Stütze oder Aufstiegshilfe. NICHT AUF DAS GERÄT STEIGEN UND NICHT
ALSSTÜTZEBENUTZEN. Esbestehtdie Gefahr
von Personen- und Sachschäden.
• Betrieb des Ofens mit geöffnetem Feuerraum.
DASGERÄTNICHTMITOFFENERTÜRBETREI-
BEN.
• Öffnen der Tür und Austritt von Glut oder glühender Asche. KEIN glühendes Material aus dem Gerät entnehmen. Es besteht Brandgefahr.
• Löschen mit Wasser im Brandfall. Im Brandfall die
FEUERWEHR RUFEN.
Handeln Sie im Zweifelsfall nicht eigenmächtig, sondern kontaktieren Sie den Händler oder Installateur.
Lesen Sie unbedingt die Sicherheitshinweise in dieser
Gebrauchsanleitung.
- 4 -
Page 5
Verbrennungsluft Ø 4 cm
14
18
Rauchabzug Ø 8 cm
39
6
46
97
46
49
Verbrennungsluft Ø 4 cm
14
18
Rauchabzug Ø 8 cm
39
6
Verbrennungsluft Ø 4 cm
14
18
Rauchabzug Ø 8 cm
39
6
ABMESSUNGEN
ALLGEMEINE INFORMATIONEN
46
Verbrennungsluft
Ø 4 cm
97
Rauchabzug Ø 8 cm
39
18
6
14
5
49
46
97
- 5 -
49
Page 6
ALLGEMEINE INFORMATIONEN
HEIZTECHNISCHE DATEN gemäß EN 14785
Bei den genannten Daten handelt es sich um Richtwerte, die während der Zertifizierung durch die benannte Stelle
unter Normbedingungen gemessen wurden.
Nennwärmeleistung
Heizleistung6,52,3kW
Wirkungsgrad 90,793,4%
CO-Emissionen mit 13 % O
2
0,010,032%
Rauchgastemperatur14482°C
Brennstoffverbrauch1,50,5kg/h
Fassungsvermögen d. Brennstoffbehälters24kg
Schornsteinzug12 10 Pa
Betriebsdauer1442Stunden
Beheizbares Raumvolumen*170m
Durchmesser Rauchrohr (Einsteckteil)80mm
Durchmesser Verbrennungsluftrohr (Einsteckteil)40mm
Gewicht mit Verpackung104kg
Niedrigste Wärmeleistung
3
TECHNISCHE DATEN ZUR BEMESSUNG DES SCHORNSTEINS
Der Schornstein muss in jedem Fall den Vorgaben dieses Datenblatts und den Installationsvorschriften entsprechen.
NennwärmeleistungNiedrigste Wärmeleistung
Rauchgastemperatur am Austrittsstutzen17399°C
Mindest-Schornsteinzug0,01Pa
Rauchgasvolumenstrom4,82g/s
6
* Das heizbare Raumvolumen wurde unter Berücksichtigung einer Hausisolierung nach Ges. 10/91 berechnet und
einer Wärmeanforderung von 33 Kcal/m³ h berechnet.
ELEKTRISCHE MERKMALE
Stromversorgung230 V~ +/-10 % 50 Hz
Durchschnittl. Leistungsaufnahme50 - 80 W
Leistungsaufnahme beim Zünden300 W
AbsicherungSicherung T4A, 250 VAC 5x20
ANMERKUNG
1) Bedenken Sie, dass externe Geräte den Betrieb der Platine stören können.
2) Achtung: Eingriffe an unter Spannung stehenden Komponenten, Wartung und/oder Prüfungen müssen von Fachpersonal vorgenommen werden. Vor Wartungsmaßnahmen muss
das Gerät stets von der Stromversorgung getrennt werden.
INNOFIRE behält sich das Recht vor, die Produkte ohne Vorankündigung und nach eigenem Ermessen zu ändern.
- 6 -
Page 7
INSTALLATION
ALLGEMEINE HINWEISE
Bei Installation und Betrieb des Geräts sind alle im
Anwenderland geltenden Gesetze und einschlägigen
EG-Richtlinien einzuhalten.
In Italien ist Bezug zu nehmen auf den Ministerialerlass D.M. 37/2008 (Gesetz Nr. 46/90) und die Normen
UNI 10683.
Bei der Installation in einem Mehrparteienhaus sollte
zunächst die Genehmigung des Hausverwalters
eingeholt werden.
PRÜFUNG DER KOMPATIBILITÄT MIT ANDEREN PRODUKTEN
In Italien darf der Ofen NICHT in Räumen oder kommunizierenden Räumen installiert werden, in denen
Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gaskessel, Öfen und Geräte mit Abzugshaube - Ref. UNI
10683 und 7129).
Der Ofen könnte im Raum einen Unterdruck erzeugen
und dadurch den Betrieb dieser Geräte beeinflussen
bzw. beeinträchtigen.
ÜBERPRÜFUNG DES ELEKTRISCHEN
ANSCHLUSSES (die Steckdose an leicht
zugänglicher Stelle anbringen)
Der Ofen wird mit einem Netzkabel geliefert, das an
eine 230-V-Steckdose mit 50 Hz angeschlossen werden muss. Die Steckdose sollte über einen Leitungsschutzschalter abgesichert sein.
Spannungsschwankungen von mehr als 10 % können
die einwandfreie Funktionsweise des Ofens beeinträchtigen. Die elektrische Anlage muss normgerecht
ausgeführt sein; dabei ist vor allem die Wirksamkeit
des Erdungskreises nachzuweisen.
Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Innofire keine Haftung übernimmt.
Die Netzanschlussleitung muss einen auf die Leistung
des Geräts abgestimmten Querschnitt aufweisen.
Die Steckdose mit Schalter an der Rückseite des
Ofens enthält eine 4-A-Sicherung.
LUFTZUFUHR
(unbedingt erforderlich)
Der Aufstellungsraum muss unbedingt über einen
Frischlufteinlass hinter dem Ofen mit einem Querschnitt von mindestens 80 cm² verfügen, der sicherstellt, dass die bei der Verbrennung verbrauchte Luft
ersetzt wird.
Stattdessen kann man die Luft für den Ofen auch
direkt aus dem Freien entnehmen, indem man das
Rohr mit 4 cm Durchmesser auf der Rückseite des
Heizofens mit einem Rohrstück verlängert.
BRANDSCHUTZ-SICHERHEITSABSTÄNDE
UND AUFSTELLUNGSORT
Für den ordentlichen Betrieb muss der Heizofen waagerecht aufgestellt werden.
Tragkraft des Bodens prüfen.
Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:
- An den Seiten und der Rückseite einen Mindestabstand von 10 cm zu brennbaren Materialien einhalten.
- Vor dem Ofen dürfen in einem Abstand von weniger
als 80 cm keine entzündlichen Materialien abgelegt
werden.
Sollte es nicht möglich sein, die oben angegebenen
Abstände einzuhalten, müssen technische und bauliche Maßnahmen ergriffen werden, um jede Brandgefahr auszuschließen.
Bei einer Aufstellung an einer Wand aus Holz oder
sonstigem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.
7
- 7 -
Page 8
RAUCHABZUG
46
46
49
49
Verbrennungsluft Ø 4 cm
14
18
Rauchabzug Ø 8 cm
39
6
46
46
49
49
Verbrennungsluft Ø 4 cm
14
18
Rauchabzug Ø 8 cm
39
6
Der Ofen muss ein eigenes Rauchabzugssystem
besitzen (gemeinsame Ableitungen in einen Rauchabzug anderer Vorrichtungen sind nicht zulässig).
Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der Rückseite des Ofens.
Der Rauchabzug muss mittels geeigneter Stahlrohre
mit EN-1856-Zertifizierung ins Freie geführt werden.
Das Rohr muss hermetisch versiegelt werden.
Eine eventuelle waagerechte Leitung kann eine Länge
bis zu 2 Metern besitzen.
Es können bis zu 3 Bögen mit max. 90° (zur Senkrechten) montiert werden.
Falls der Rauchabzug nicht in einen Schornstein
eingeleitet wird, sind ein senkrechtes Stück von mindestens 1,5 m und ein abschließender Windschutz
erforderlich (gemäß UNI 10683). Eine senkrechte Leitung kann sowohl im Gebäude als auch außen verlegt
sein. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein.
Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein.
Hat der vorhandene Schornstein einen größeren
Querschnitt als ø 150 mm, ist er zu sanieren und ein
Rohr mit geeignetem Querschnitt und aus geeignetem Material einzuziehen (z.B.: Stahl ø 80 mm).
Alle Rohrabschnitte müssen inspizierbar sein.
8
Die Schornsteine und die Rauchabzüge, an die die
Festbrennstoff-Verbraucher angeschlossen sind, sind
mindestens einmal im Jahr zu reinigen (prüfen, ob im
eigenen Land eine entsprechende Vorschrift gilt).
Unterlassene regelmäßige Prüfung und Reinigung erhöht die Wahrscheinlichkeit eines Feuers im Schornstein.
INSTALLATION
In diesem Fall wie folgt vorgehen: nicht mit Wasser
löschen; Pelletbehälter leeren.
Wenden Sie sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal.
Der Ofen ist für den Betrieb unter beliebigen klimatischen Bedingungen geeignet.
Unter besonderen Bedingungen, etwa bei starkem
Wind, sprechen ggf. die Sicherheitseinrichtungen an
und schalten den Ofen ab.
Das Gerät in diesem Fall nicht mit deaktivierten
Sicherheitsvorkehrungen betreiben. Wenden Sie sich
bei anhaltendem Problem an den autorisierten Technischen Kundendienst.
SCHORNSTEIN
Grundlegende Eigenschaften:
- Innenquerschnitt an der Basis gleich dem des Rauchfangs
- Ausgangsquerschnitt mindestens doppelter Querschnitt
des Rauchfangs
- Position oberhalb des Daches und außerhalb der
Rückführungsbereiche (siehe Norm UNI 10683).
TYPISCHE ANORDNUNGEN
ABB. 1 ABB. 2
A: Schornsteinrohr aus Stahl mit Wärmedämmung ge-
mäß EN 1856
B: Mindesthöhe 1,5 m und jedenfalls über die Dachtrau-
fe hinaus
C-E: Luftzufuhr von außen (Mindestquerschnitt der Öff-
nung 80 cm²)
D: Schornsteinrohr aus Stahl in einem gemauerten
Schornstein
- 8 -
Page 9
INSTALLATION
VORBEREITUNG UND AUSPACKEN
Die verwendeten Verpackungsmaterialien enthalten keine Gifte oder Schadstoffe und müssen daher nicht gesondert
entsorgt werden.
Lagerung, Entsorgung bzw. gegebenenfalls Recycling erfolgen durch den Endanwender, der dabei die einschlägigen gesetzlichen Vorschriften beachten muss.
Das Gerät stets mit geeigneten Mitteln aufrecht stehend versetzen und handhaben. Dabei die geltenden
Unfallverhütungsvorschriften beachten.
Die Packstücke nicht stürzen und die zu montierenden Bauteile mit größter Vorsicht behandeln.
VERPACKUNG
Die Verpackung besteht aus 2 Packstücken:
- Ein Packstück mit dem Grundkörper des Ofens und den montierten Seitenteilen
- Ein Packstück mit dem Oberteil und dem Vorderteil (die Befestigungsschrauben sind bereits am Grundkörper angeschraubt)
9
- 9 -
Page 10
INSTALLATION
MONTAGE DER VERKLEIDUNG
Wie folgt vorgehen:
• Halterung und Schrauben entfernen und den Ofen von der Palette herunternehmen.
• Die Seitenteile durch Lösen des mit zwei Schrauben befestigten vorderen Plättchens und Lockern der drei
Schrauben pro Seite auf der Rückseite abnehmen. Das Plättchen wird nicht mehr benötigt, während die 2
Schrauben zur folgenden Befestigung des Vorderteils dienen.
• Das Display abnehmen.
• Das Oberteil aufsetzen und einrasten lassen.
• Das Display mit dem auf der Rückseite des Displays befestigen Klebeband wieder einsetzen.
• Das Oberteil mit den mitgelieferten Schrauben befestigen.
• Das Vorderteil mit den beiden Schrauben des zuvor abgenommenen Plättchens anbringen.
• Die Seitenteile wieder anbringen und die drei Schrauben pro Seite auf der Rückseite anschrauben.

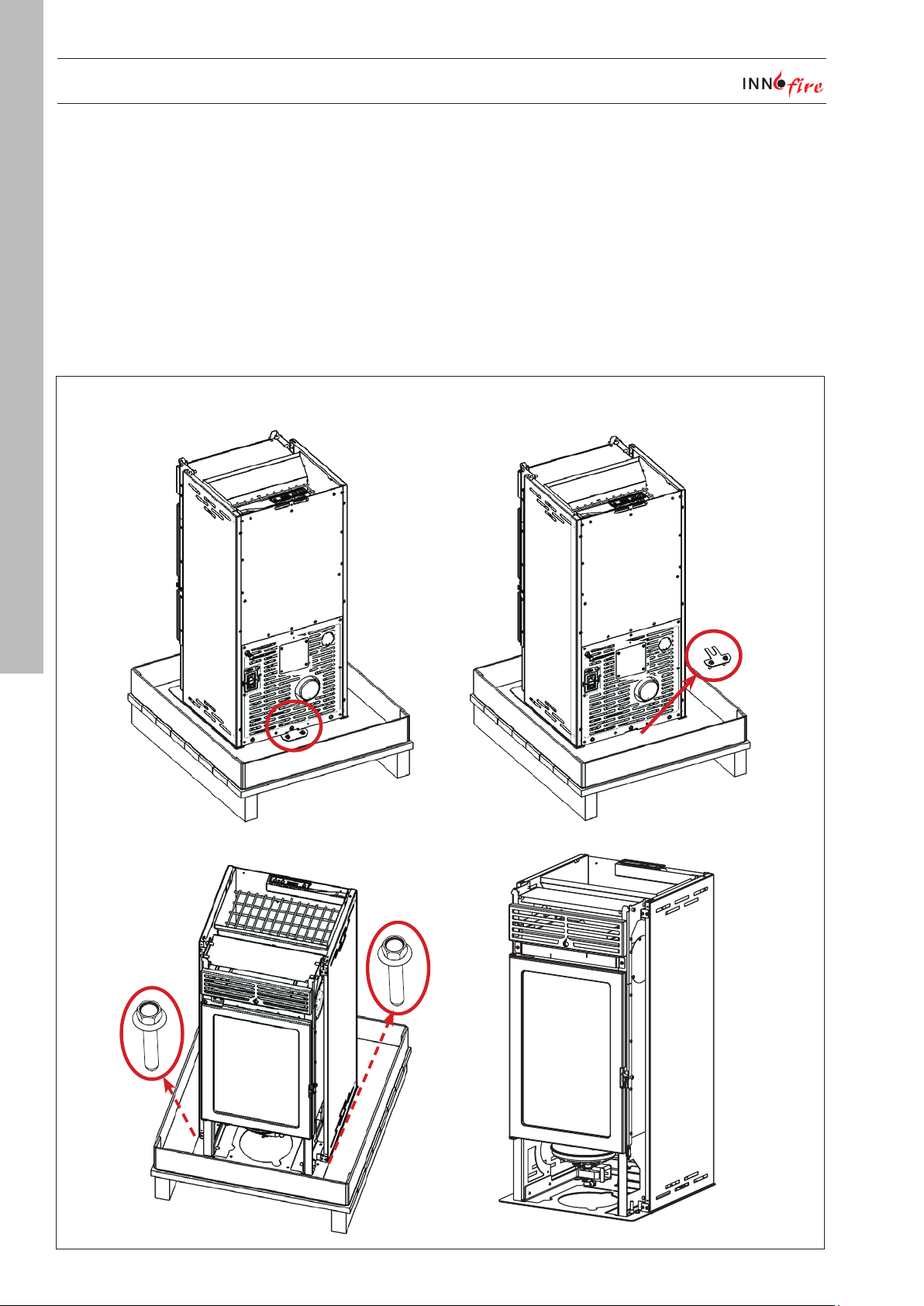

Halterung und Schrauben entfernen und den Ofen von der Palette herunternehmen.
10
- 10 -
Page 11
INSTALLATION

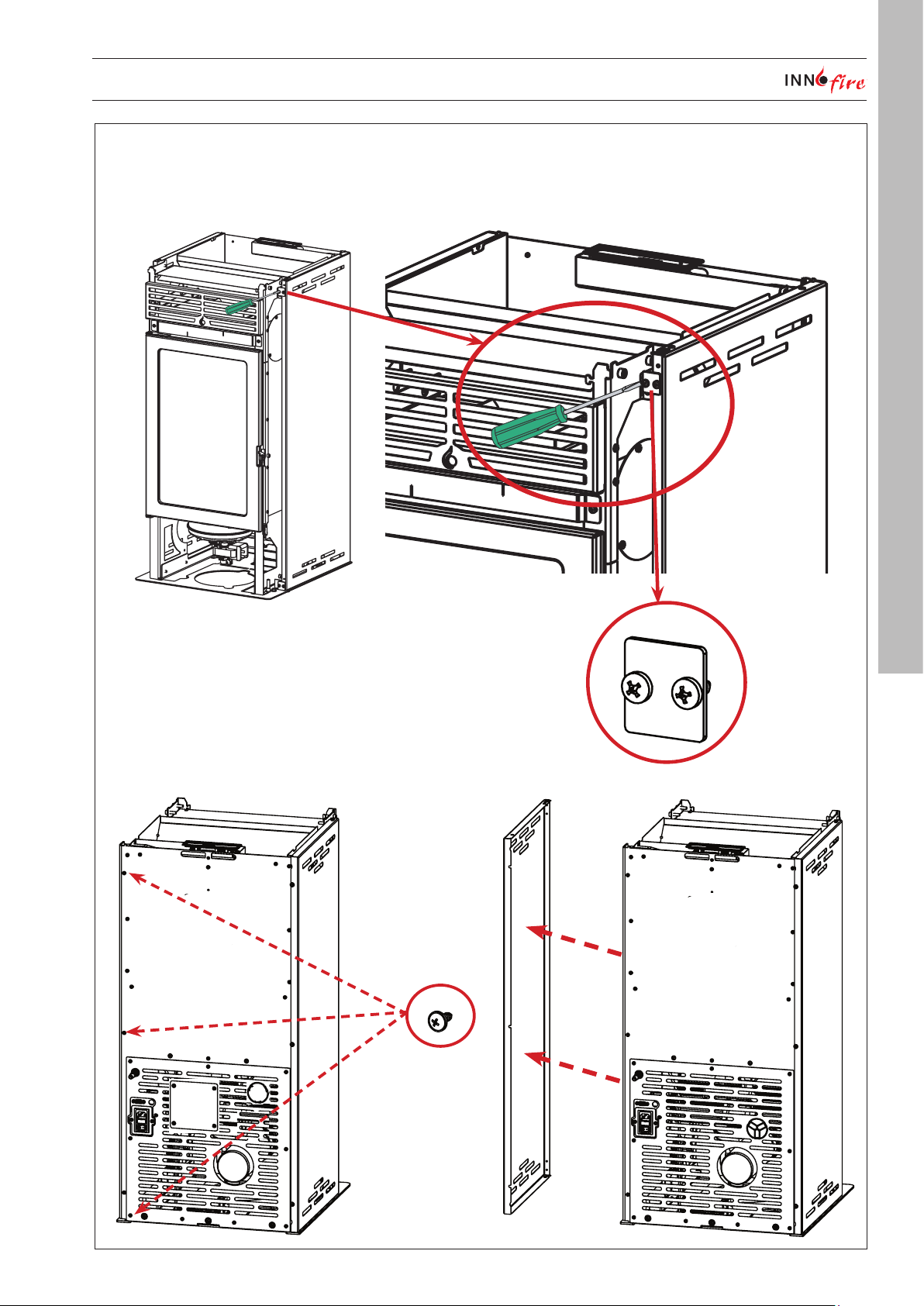

Die Seitenteile durch Lösen des mit zwei Schrauben befestigten vorderen Plättchens und Lockern der drei
Schrauben pro Seite auf der Rückseite abnehmen.
Das Plättchen wird nicht mehr benötigt, während die 2 Schrauben zur folgenden Befestigung des Vorderteils dienen.
11
- 11 -
Page 12

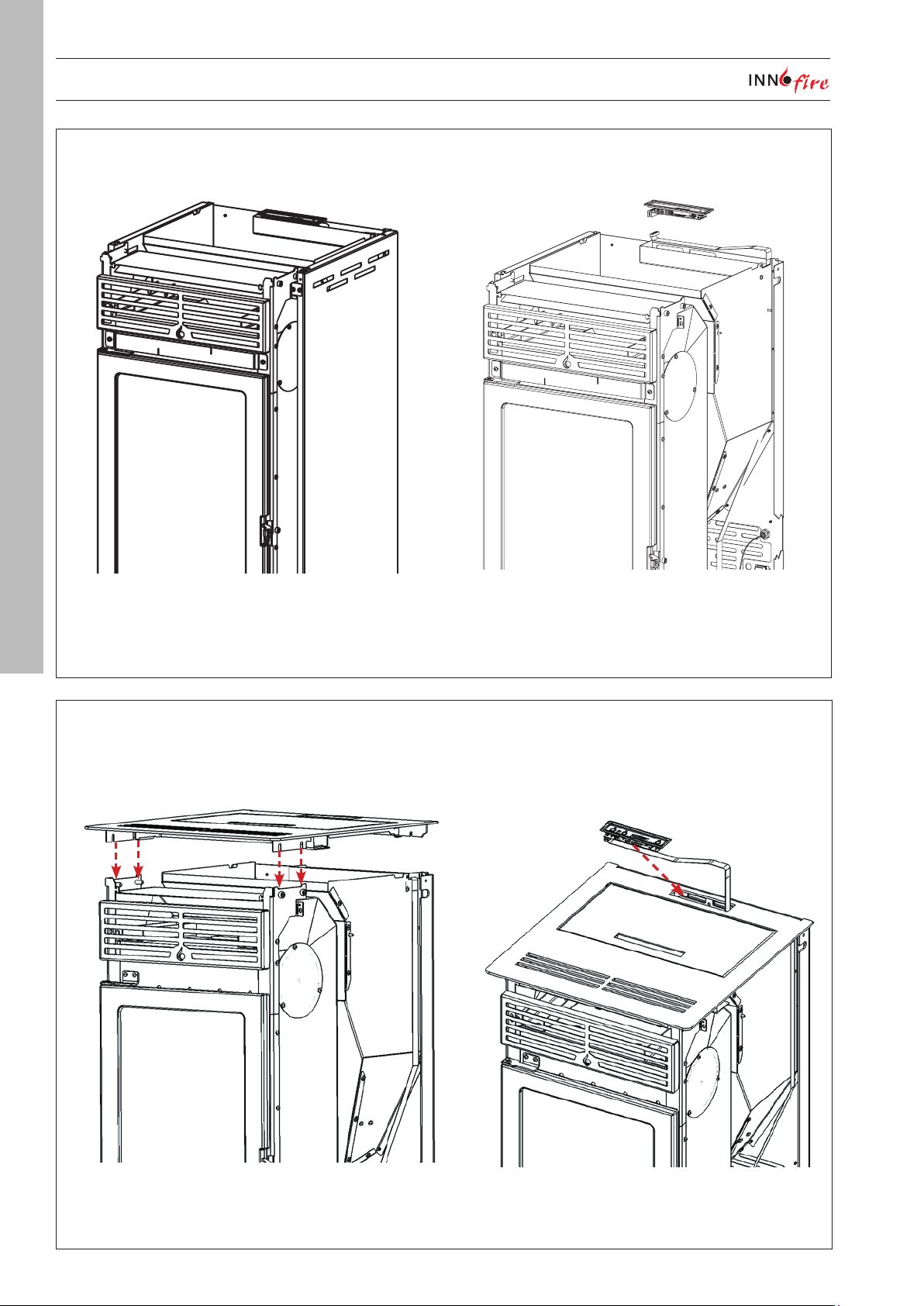

Das Display abnehmen.
INSTALLATION
12
Das Oberteil aufsetzen und einrasten lassen.
Das Display mit dem auf der Rückseite des Displays befestigen Klebeband wieder einsetzen.
- 12 -
Page 13
INSTALLATION

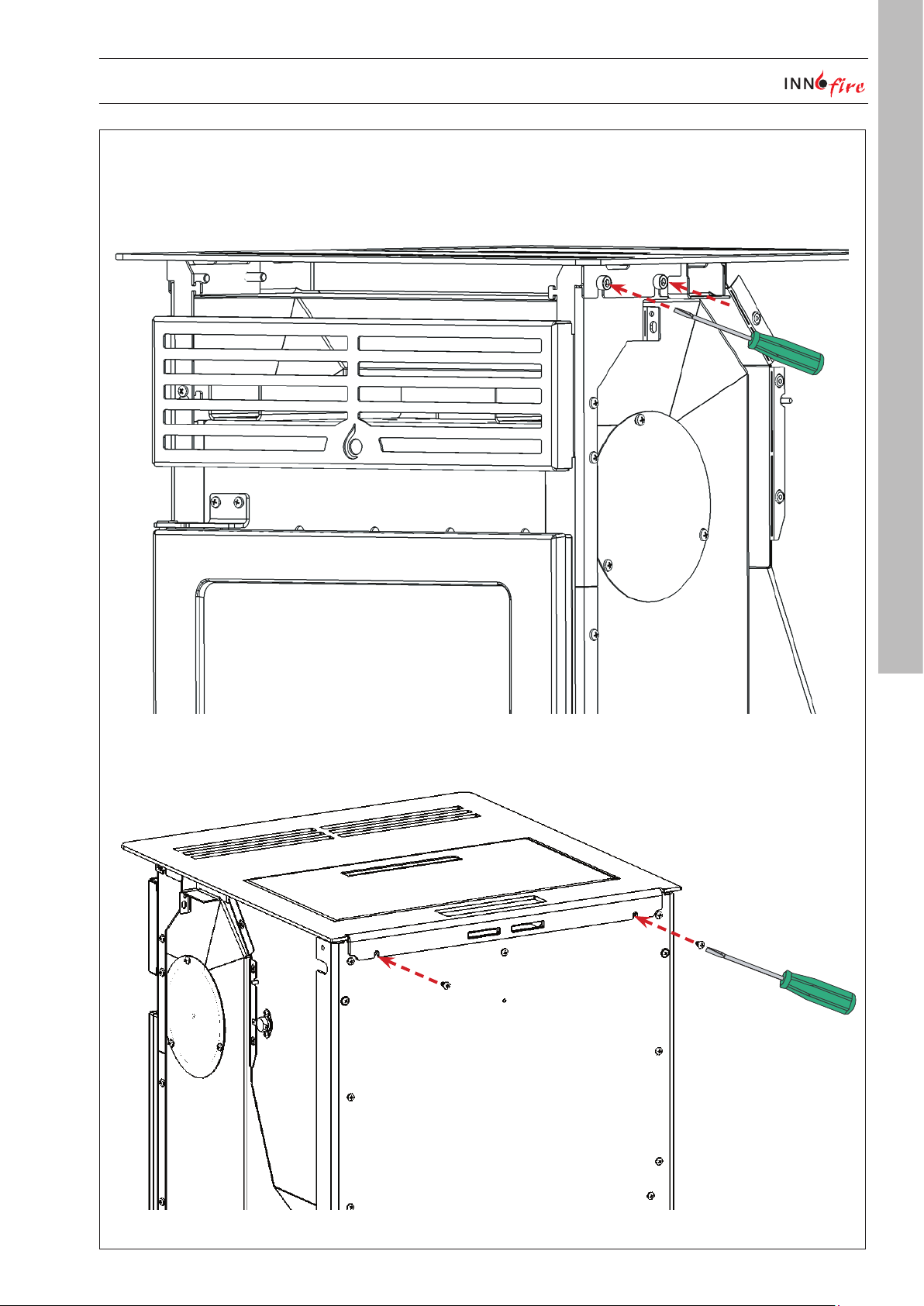

Das Oberteil mit den mitgelieferten Schrauben befestigen.
13
- 13 -
Page 14
INSTALLATION

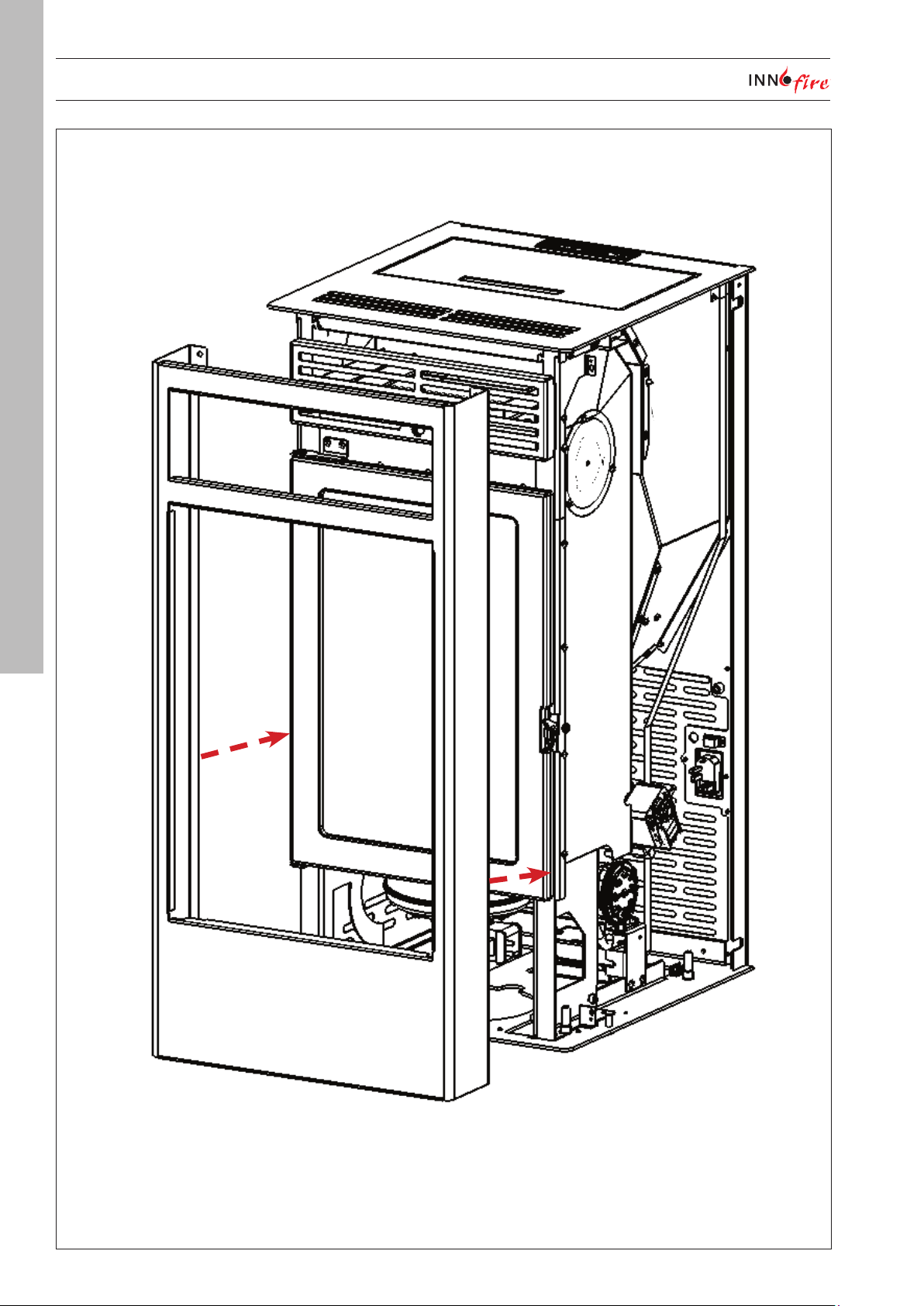

Das Vorderteil mit den beiden Schrauben des zuvor abgenommenen Plättchens anbringen.
14
- 14 -
Page 15
INSTALLATION

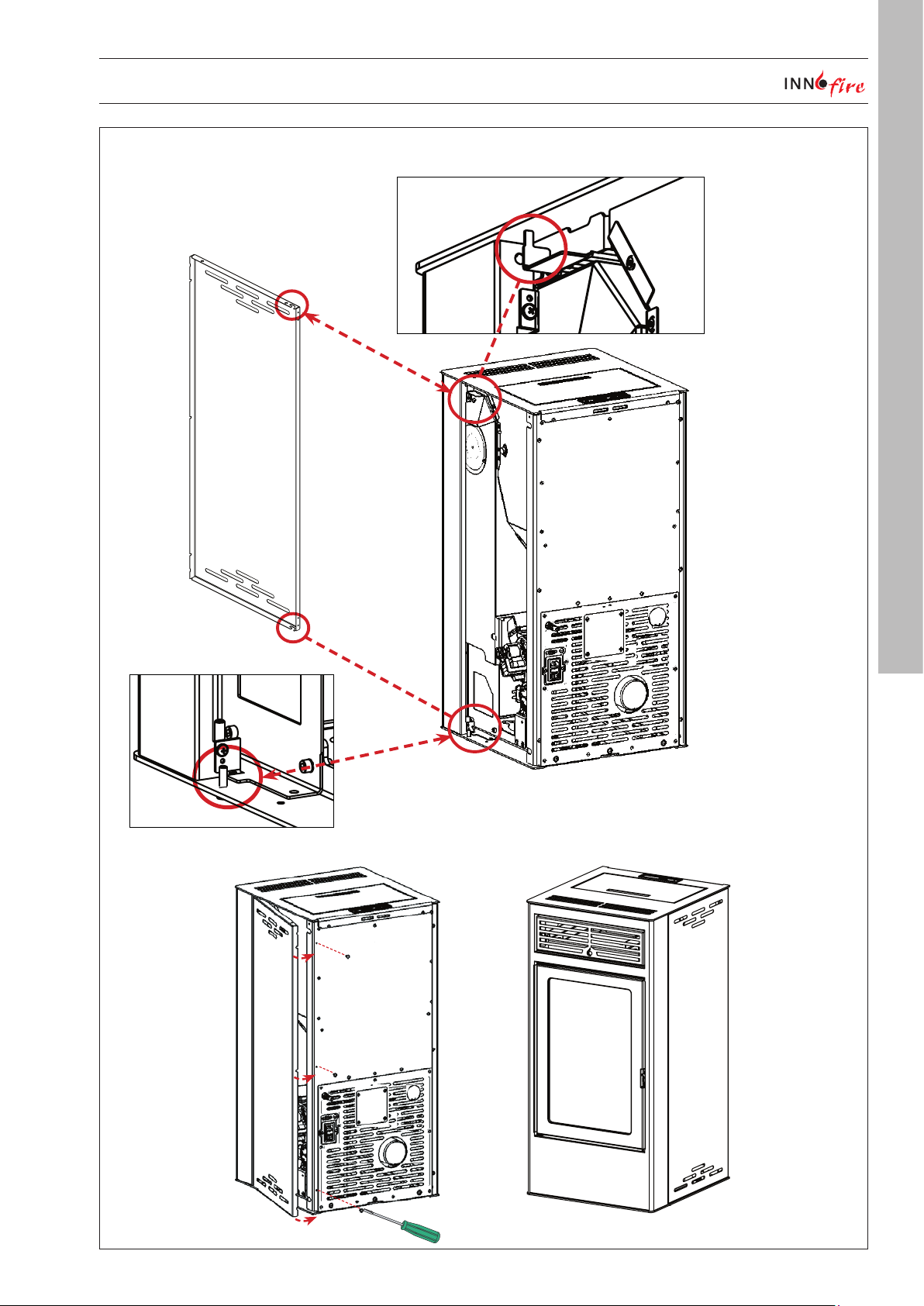

Die Seitenteile wieder anbringen und die drei Schrauben pro Seite auf der Rückseite anschrauben.
15
- 15 -
Page 16
BEDIENUNGSANLEITUNG
Vorbereitung der Erstinbetriebnahme
Lesen Sie diese Anleitung gewissenhaft durch und
veranschaulichen Sie sich ihren Inhalt.
Entfernen Sie sämtliche entzündlichen Objekte vom
Gerät (Handbücher, Aufkleber usw.). Vor allem eventuelle Aufkleber vom Sichtfenster entfernen.
Die Öfen werden beim Hersteller auf die üblichen
Installationsbedingungen abgestimmt.
Der technische Kundendienst muss bei der Erstinbetriebnahme die effektiven Bedingungen vor Ort feststellen und die technischen Parameter (vor allem den
Parameter „Schornsteintyp“) entsprechend einstellen.
Wirkungsgrad und Emissionswerte können je nach Installationsbedingungen, Art der Wartung, den verwendeten Pellets und den vom technischen Kundendienst
vorgenommenen Einstellungen variieren.
Besagte Richtlinie gibt die durchzuführenden Kontrollarbeiten an, um die korrekte Funktionsweise des
Systems für die Garantiebedingungen festzustellen,
siehe Seite 3.
ABB. 1
*
EINFÜLLEN VON PELLETS IN DEN
BRENNSTOFFBEHÄLTER

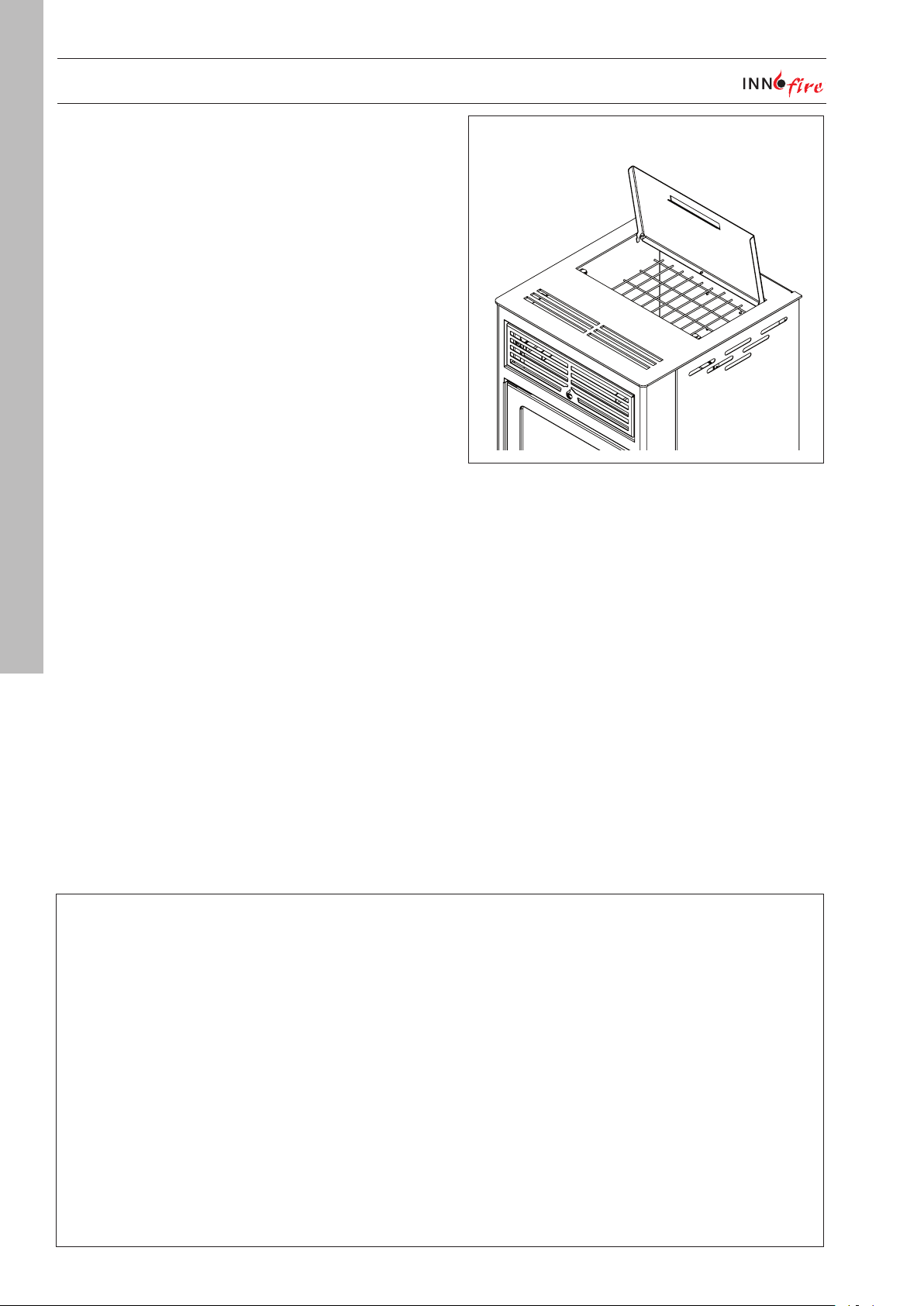

Zum Öffnen des Behälters Deckel * hochklappen
(Abb. 1).
Für Informationen die Webseite www.innofire.com
konsultieren.
Bei der ersten Inbetriebnahme kann ein leichter Lackgeruch auftreten, der jedoch nach kurzer Zeit verfliegt.
BILLY wurde zum Verbrennen von Holzpellets mit
einem Durchmesser ca. 6 mm konzipiert und programmiert.
Pellets sind ein Brennstoff, der sich in der Form von
kleinen Zylindern präsentiert, die durch das Pressen
von Sägemehl mit hohem Heizwert, ohne Zusatz von
Kleb- oder anderen Fremdstoffen, erzeugt werden.
Sie werden in 15-Kilo-Säcken vertrieben.
Um die Funktionstüchtigkeit des Heizofens NICHT zu beeinträchtigen, darf darin NICHTS anderes verbrannt werden.
Die Verwendung von anderen Materialien (auch Holz),
die per Laboranalyse nachgewiesen werden kann,
führt zum Verfallen der Garantie.
INNOFIRE hat die eigenen Produkte geplant, getestet
und programmiert, um beste Leistungen mit Pellets
zu erzielen, die die folgenden Eigenschaften besitzen:
HINWEIS:
1) Während des Einfüllens NIEMALS den
Pellet-Sack mit dem oberen Gitter in
Berührung bringen, denn durch die Hitze
kann der Kunststoffsack den Lack des
Oberteils beschädigen.
2) Wenn der Ofen befüllt wird, während
er in Betrieb und somit heiß ist, ist der
entsprechende mitgelieferte Handschuh
zu benutzen.
Die Verwendung von Pellets mit unterschiedlichen Eigenschaften erfordert eine spezifische Einstellung des Heizofens, die der entspricht, die der Technische Kundendienst bei der Inbetriebnahme vornimmt. Der Gebrauch
von ungeeigneten Pellets kann Folgendes verursachen:
Verringerung des Wirkungsgrads; Betriebsstörungen;
Ausfall durch Verstopfung; Verschmutzung der Scheibe;
Verbrennungsrückstände ... Eine einfache Sichtprüfung
des Pellets kann Aufschluss über dessen Qualität geben:
Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.
Minderwertige Qualität: Mit waagerechten und
senkrechten Rissen, sehr staubig, sehr veränderliche
Länge und erkennbare Fremdkörper.
- 16 -
Page 17

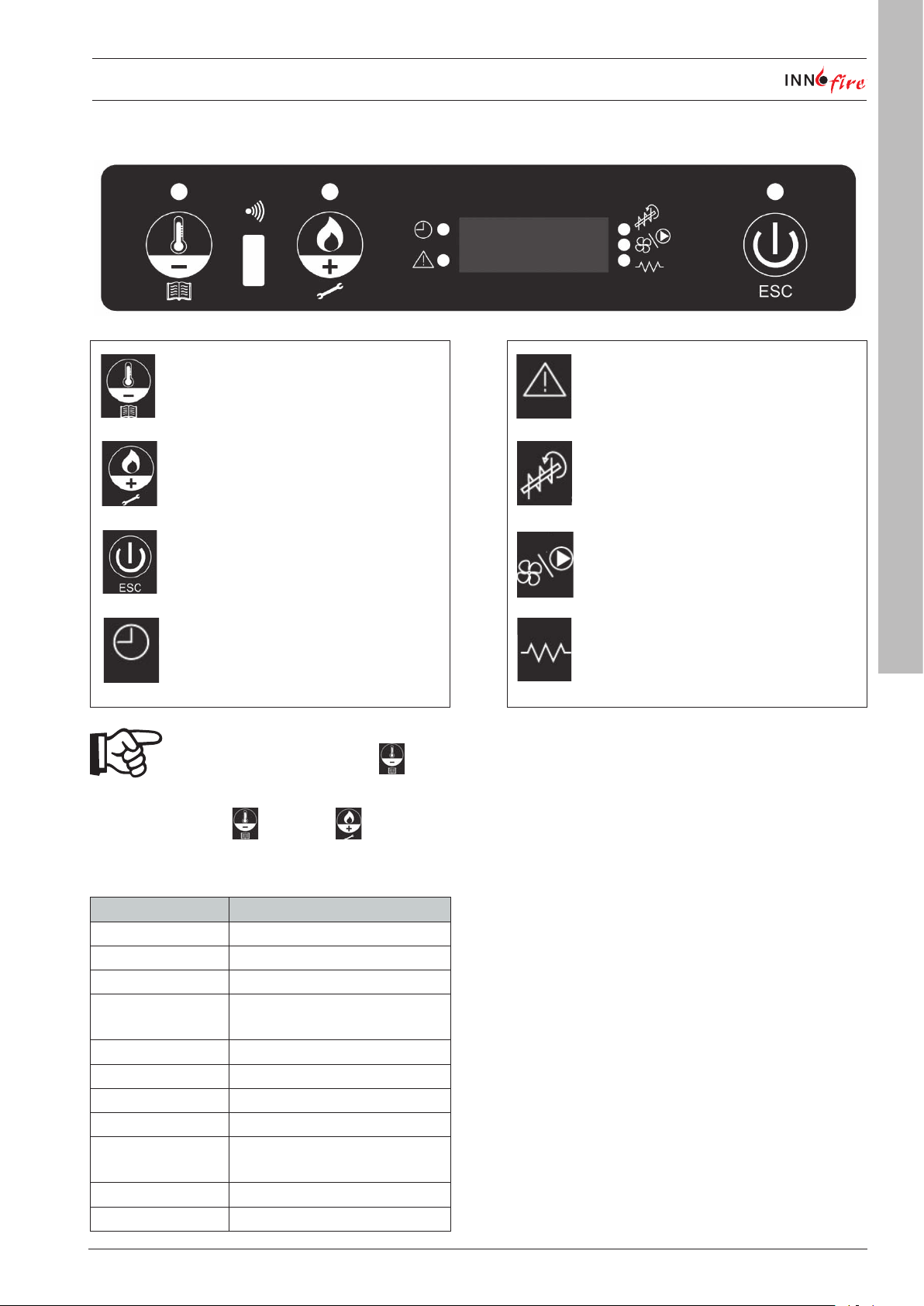

BEDIENFELD
BEDIENUNGSANLEITUNG
Taste zum Einstellen der gewünschten Raumtemperatur oder zum
Aufrufen des Menüs (Raumtemperatur-Sollwert)
Taste zum Einstellen der Ofenleistung (Heizleistungs-Sollwert)
Taste zum Ein-/Ausschalten oder
zum Bestätigen/Verlassen des
Menüs
zeigt an, dass das Uhrenthermostat
für die automatische Einschaltung
zu einer bestimmten Uhrzeit programmiert wurde.
BESCHREIBUNG DER MENÜS
Zum Aufruf des Menüs die Taste
kunden lang drücken (die LED verlöscht).
2 Se-
zeigt einen Alarmzustand an
zeigt den Betrieb des Getriebemotors der Pelletzuführung an.
zeigt den Betrieb des Ventilators an.
zeigt den Betrieb des Heizwiderstands an, der die Pellets anzündet.
17
Mit Taste oder Taste das folgende Menü durchtippen:
DISPLAYBESCHREIBUNG
M1Uhrzeit einstellen
M2Uhrenthermostat einstellen
M3Regelung Ventilator 1
M4(wird bei diesem Modell am
Display NICHT ANGEZEIGT)
M5Sprache
M6Standby
M7Befüllung der Schnecke
M8Betriebsstatus des Ofens
M9Einstellungen (Technischer
Kundendienst)
MAPellettyp (Kundendienst)
MbMenü verlassen
- 17 -
Page 18
BEDIENUNGSANLEITUNG
• Zur Bestätigung des gewünschten Menüs die Taste
drücken.
•UmzumvorherigenMenüzurückzukehren,dieTaste
3 Sekunden lang drücken.
•UmdasMenüzuverlassen,dieTaste 6 Sekunden lang gedrückt halten.
EINSCHALTEN / AUSSCHALTEN
•UmdenOfenein-/auszuschalten,dieTaste 3
Sekunden lang drücken.
- LED leuchtetOfen in Betrieb
- LED blinktOfen in Ausschaltphase
oder Alarm
- LED verlöschtOfen ausgeschaltet
FUNKTIONSWEISE
Der Ofen hat zwei Betriebsmodi:
Beispiel: Falls Sie die Leistungsstufe P3 einstellen
und den Ofen in den Automatikmodus umschalten,
regelt sich der Ofen von P1 nach P3.
REGELUNG DER LUFTFÜHRUNG
Die Funktion ermöglicht die Regelung der Ventilatordrehzahl.
Im AUTOMATIKBETRIEB wird die Ventilatordrehzahl
automatisch in Funktion der Heizleistung des Ofens
geregelt. Sie können die Ventilatordrehzahl jedoch
entsprechend dem gewünschten Warmluftstrom oder
dem Betriebsgeräusch des Geräts einstellen.
Zur Aktivierung der Funktion die Taste
den lang drücken und dann die Taste drücken,
bis auf dem Display die Meldung „M3 Regelung
Ventilator 1“ angezeigt wird.
2 Sekun-
- MANUELL:
In der MANUELLEN Betriebsart wird die Leistung, mit
der der Ofen arbeiten soll, unabhängig von der Temperatur des Aufstellungsraums eingestellt.
Zur Wahl der MANUELLEN Betriebsart die Taste
drücken (die LED leuchtet).
Durch Drücken der Taste kann die Temperatur er-
18
höht werden, bis auf dem Display die Angabe „MAN“
erscheint (mehr als 40°).
- AUTOMATIK:
In der Betriebsart AUTOMATIK können Sie die Solltemperatur für den Raum einstellen, in dem der Ofen
installiert ist.
Der Ofen regelt sich bei Erreichen der Solltemperatur
(RAUMTEMPERATUR-SOLLWERT) selbständig auf
Leistungsstufe 1 herunter.
Zur Einstellung des Raumtemperatur-Sollwerts die
Taste drücken (die LED leuchtet). Es wird die momentane Betriebstemperatur angezeigt. Mit der Taste
oder der Taste die Temperatur dann auf den
gewünschten Wert einstellen.
Der Luftvolumenstrom richtet sich immer nach der
aktiven Leistungsstufe, er kann also nicht verändert
werden.
Die Taste drücken und die gewünschte Ventila-
tordrehzahl mit den Tasten und einstellen.
Zur Bestätigung der Auswahl die Taste drücken.
VORFÜLLEN DER ZUFÜHRSCHNECKE
(nur wenn der Ofen vollständig ohne Pellets ist)
ZumBefüllenderSchneckedasMENÜaufrufen.Die
Taste 2 Sekunden lang drücken, dann die Taste
drücken, bis auf dem Display „M7 erstes Befüllen“ erscheint.
Zur Bestätigung die Taste drücken und anschlie-
ßend die Taste drücken, um die Funktion zu
aktivieren.
Dieser Vorgang darf nur bei ausgeschaltetem und
komplett abgekühltem Ofen ausgeführt werden.
Hinweis: Während dieser Phase bleibt das Rauchabzugsgebläse in Betrieb.
HINWEIS:
Wie im Manuellmodus kann auch im Automatikmodus die Leistung durch Einstellen des Werts begrenzt
werden.
- 18 -
Page 19
BEDIENUNGSANLEITUNG
STANDBY-FUNKTION
Diese automatisch gesteuerte Funktion schaltet den
Ofen nach einer voreingestellten Zeit von 10 Minuten
aus, nachdem die gewünschte Raumtemperatur um
0,5 °C überschritten wird (dieser Wert kann vom Technischen Kundendienst bei der Installation geändert
werden).
Auf dem Display werden die Angabe „GO STBY“
und die Restdauer in Minuten bis zur Ausschaltung
angezeigt.
Diese Funktion ist sowohl im AUTOMATIKBETRIEB als
auch im Fall eines externen Thermostats vorhanden.
Falls die Raumtemperatur den eingestellten Schwellwert um 2 °C unterschreitet, schaltet sich der Ofen
wieder ein (dieser Wert kann vom Technischen Kundendienst bei der Installation geändert werden).
Zur Aktivierung der Funktion ca. 3 Sekunden lang die
Taste drücken. Auf dem Display erscheint die
Angabe „M1 Uhr stellen“ Die Taste drücken,
bis auf dem Display die Angabe „M6 Standby“
erscheint, zum Bestätigen
Mit der Taste „ON“ wählen und zur Bestätigung
die Taste drücken.
Um das Menü „M6 Standby“ zu verlassen, die
Taste ca. 6 Sekunden lang gedrückt halten.
EINSTELLUNG VON UHRZEIT UND DATUM
Etwa 2 Sekunden lang die Taste drücken; auf
dem Display erscheint „M1 Uhr stellen“, zum
Bestätigen die Taste drücken.
Es erscheinen nacheinander die folgenden Angaben:
Wochentag, Stunde, Minuten, Tag, Monat, Jahr, die
durch Drücken der Taste oder der Taste
geändert werden können. Zur Bestätigung die Taste
die Taste drücken.
EXTERNES THERMOSTAT
Es muss mit dem blauen Kabel an die serielle Schnittstelle auf der Rückseite des Ofens angeschlossen
werden und mit einem potenzialfreien Schließerkontakt ausgeführt sein (z. B. im Fall eines Raumthermostats):
- Offener Kontakt = Raumtemperatur erreicht
Geschlossener Kontakt
-
Um den Modus „T-E“ (Externes Thermostat)
zu wählen, die Taste drücken (die LED leuchtet).
Durch Drücken der Taste die Temperatur verringern, bis auf dem Display die Angabe „T-E“ (Externes
Thermostat) erscheint (unter 6°).
Hinweis: Bei ausgeschaltetem Ofen kann er nicht
mit dem externen Thermostat ein- oder ausgeschaltet
werden. Falls der Ofen außerhalb der Zeitbereiche
des Uhrenthermostats oder der Einstellung des „T-E “
(Externes Thermostat) ein- oder ausgeschal-
tet werden soll, muss immer die Taste betätigt
werden.
UHRENTHERMOSTAT FÜR DIE TAGES-/WOCHENPROGRAMMIERUNG
Es sind 3 Programmierungsarten vorgesehen (Tages-, Wochen-, Wochenendprogramm). Jede ist
unabhängig von den anderen, wodurch sich ganz
nach Wunsch zahlreiche Kombinationsmöglichkeiten
ergeben (die Uhrzeit kann in 10-Minuten-Schritten
eingestellt werden).
Die Taste 2 Sekunden lang drücken; auf dem
Display erscheint die Angabe „M1 Uhr stellen“
(die LED verlöscht).
= Raumtemperatur nicht er-
reicht
19
drücken.
Um das Menü „M1 Uhr stellen“ zu verlassen, die
Taste ca. 6 Sekunden lang gedrückt halten.
Die Taste drücken, bis auf dem Display die
Angabe „M2 Uhrenthermostat einstellen“
erscheint; zum Bestätigen die Taste drücken.
Zum Aufruf der 3 Programmierungsarten (Tagesprogramm, Wochenprogramm, Wochenendprogramm)
die Taste oder die Taste drücken; dann zur
Bestätigung die Taste drücken.
- 19 -
Page 20
BEDIENUNGSANLEITUNG
Das folgende Menü durchtippen (standardmäßig auf
OFF eingestellt):
- M2-1: Aktivierung Uhrenthermostat
- M2-2: Tagesprogramm
- M2-3: Wochenprogramm
- M2-4: Wochenendprogramm
- M2-5: Beenden
Das gewünschte Menü auswählen und mit der Taste
bestätigen.
Zum Einstellen oder Ändern der Ein- und Ausschalt-
zeiten des Ofens die Taste oder die Taste
drücken; dann zum Bestätigen die Taste drücken.
Um das Menü zu verlassen, ca. 6 Sekunden lang die
Taste gedrückt halten.
Tagesprogramm:
Bis zu 2 Ein- und Ausschaltungen innerhalb eines
Tages, die jeden Tag wiederholt werden.
20
Wochenprogramm:
Bis zu 4 Ein- und Ausschaltungen innerhalb eines
Tages an den gewünschten Wochentagen wie z. B.:
start1 06:00
stop1 08:00
Montag On
Dienstag On
Mittwoch Off
Donnerstag On
Freitag On
Samstag Off
Sonntag off
Wochenendprogramm:
Bis zu 2 Ein- und Ausschaltungen während des Wochenendes:

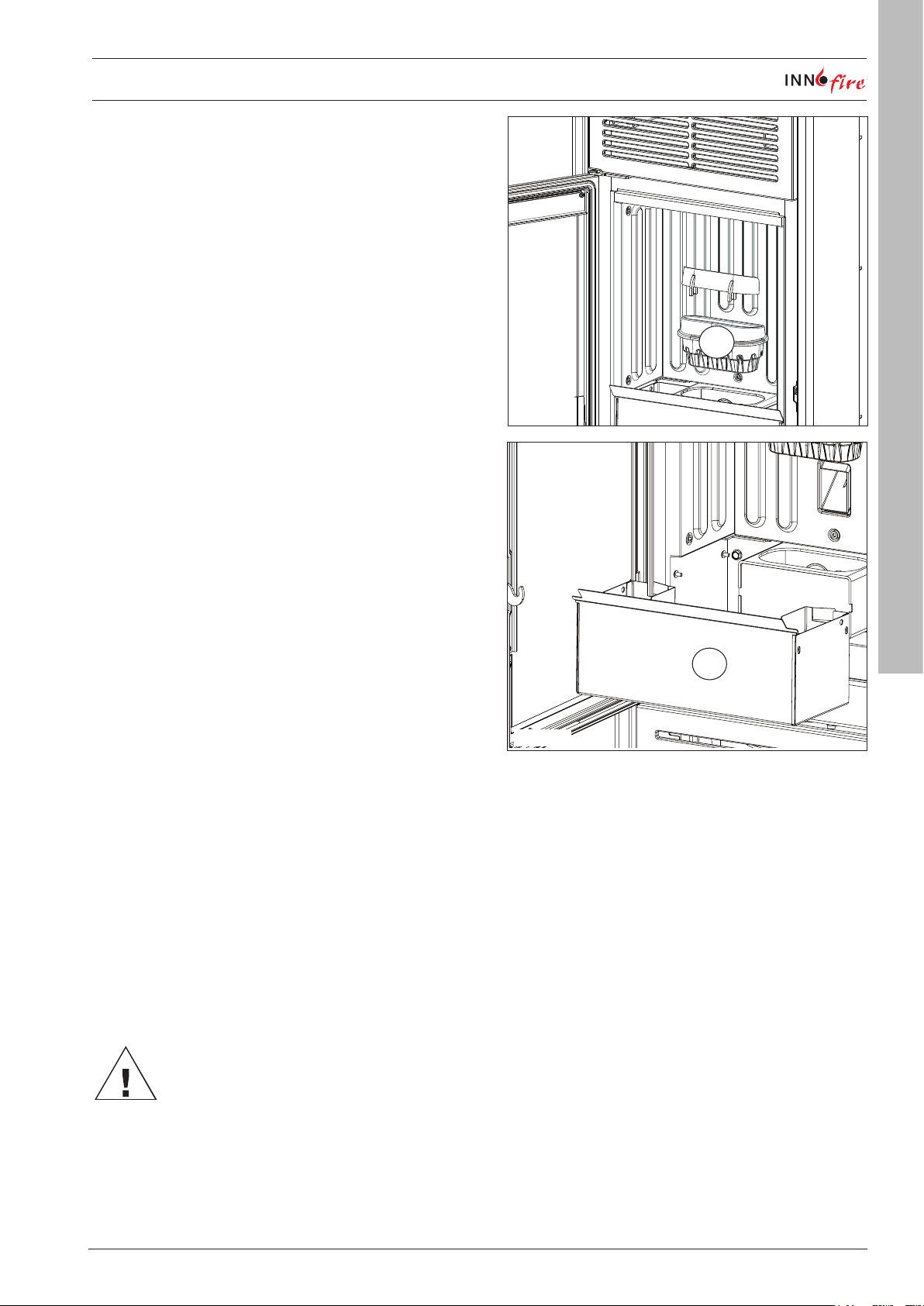

C) und schütten Sie die Ablagerungen in den Aschekasten.
Die Decke ist ein Verschleißteil, deshalb haftet der
Hersteller nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder
Einschieben geschieht.

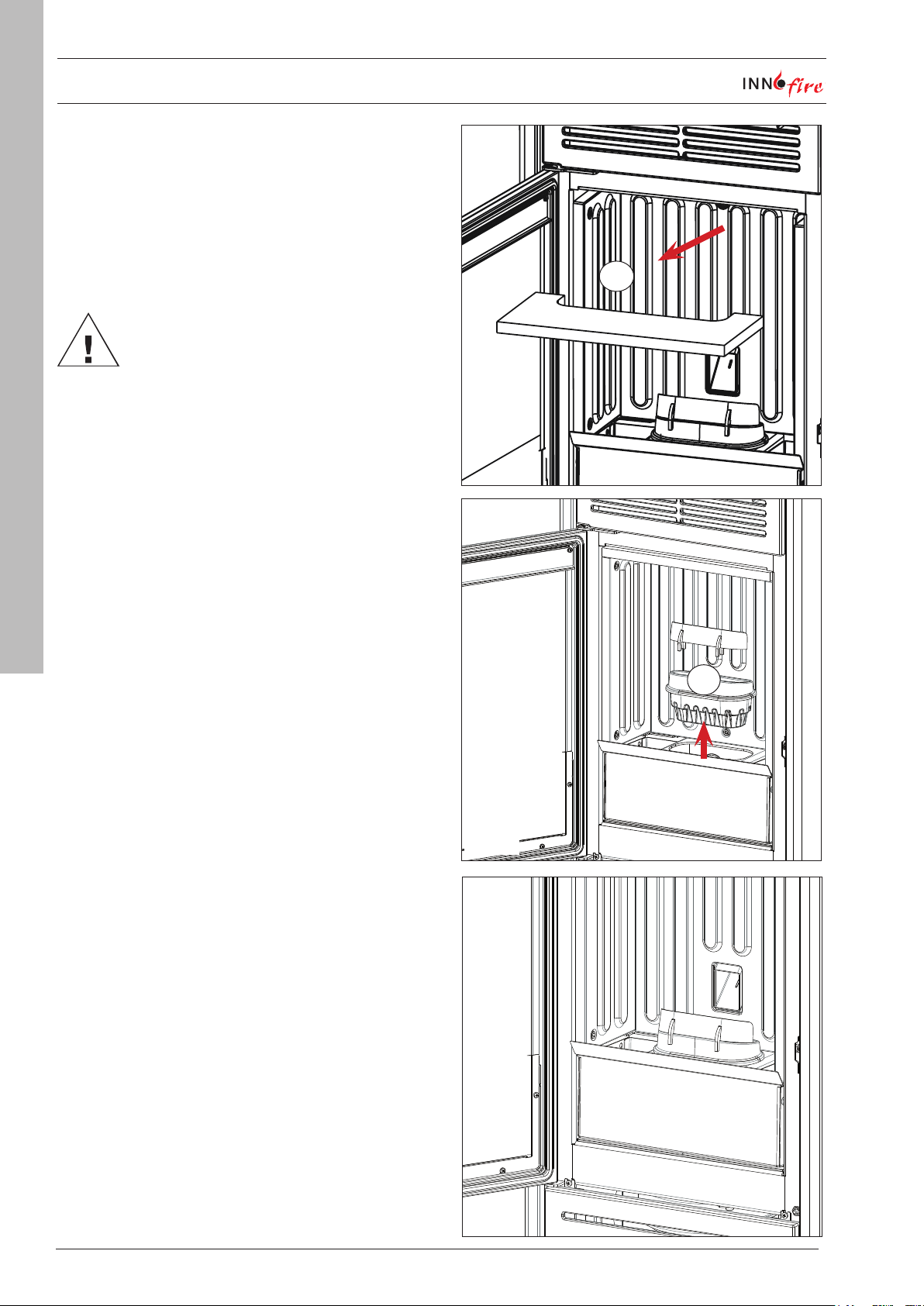

Kommt es nach der normalen Reinigung zu einem FEHLERHAFTEN
Zusammenbau der Brennerschale
(A - Abb. D), kann dies den Betrieb
des Ofens beeinträchtigen.
Folglich vor dem Zünden des
Ofens sicherstellen, dass die
Brennerschale korrekt eingesetzt
ist (siehe Abb. E) und die Auageäche frei von Asche oder Rück-
ständen ist.
3
ABB. P
Achtung: Unbedingt vor dem Gebrauch des
Ofens die Brennerschale reinigen. Andernfalls können sich plötzlich Gase im Brennraum entzünden und eine Verpuffung bewir-
22
ken.
A
ABB. D
- 22 -
ABB. E
Page 23
WARTUNG
JÄHRLICHE WARTUNG
(durch den Kundendienst)
Allgemeine Reinigung von innen und außen.
Bei häugem Gebrauch des Geräts wird
empfohlen, das Rauchrohr und die Rauchgasführung alle 3 Monate zu reinigen.
Die Rauchabzugsanlage ist in jedem Fall mindestens
einmal jährlich zu reinigen (bitte prüfen Sie, ob in
Ihrem Land Vorschriften hierzu bestehen).
Beim Unterlassen regelmäßiger Kontrollen und Reinigungen erhöht sich die Möglichkeit eines Schornsteinbrandes.
Falls ein Brand im Ofen, im Rauchgaskanal
oder im Schornstein auftritt, folgendermaßen vorgehen:
- Stromversorgung unterbrechen
- Mit CO
-Löschgerät löschen
2
- Feuerwehr rufen
NICHTBENUTZUNG IM SOMMER
In der warmen Jahreszeit alle Türen, Klappen und
Abdeckungen des Ofens geschlossen halten.
Es empfiehlt sich, die Pellets aus dem Behälter zu
entfernen.
Trocknungsmittel einlegen.
ERSATZTEILE
Wenden Sie sich zur Ersatzteilbeschaffung an Ihren
Händler oder Servicetechniker.
Die Verwendung von Nicht-Original-Komponenten
kann Schäden am Gerät verursachen und entbindet
den Hersteller von jeglicher Haftung für dadurch entstehende Schäden.
NICHT VERSUCHEN, DAS FEUER MIT
WASSER ZU LÖSCHEN!
Anschließend das Gerät von einem zugelassenen technischen Kundendienstzentrum und den Schornstein von einem
Fachtechniker überprüfen lassen.
23
- 23 -
Page 24
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN
Bei Funktionsstörungen schaltet sich der Ofen selbsttätig aus, indem er die Ausschaltprozedur ausführt. Auf dem Display erscheint eine Meldung zur Ausschaltursache (siehe die
nachstehenden Fehlermeldungen).
Nach einer Störabschaltung kann der Ofen erst wieder eingeschaltet werden, nachdem
er die Ausschaltprozedur abgeschlossen hat (Hinweiston nach 15 Minuten). Danach die
Taste drücken.
Den Ofen nicht wieder einschalten, bevor die Ursache der Störabschaltung festgestellt
und die Brennerschale ENTLEERT bzw. GEREINIGT wurde.
Der Ofen ist mit einem Sicherheitsventil ausgestattet. Wird jedoch die zuvor beschriebene, regelmäßige Reinigung der Brennerschale unterlassen, kann der Zündvorgang mit
einer gewissen Verpuffung erfolgen.
Bei starker anhaltender Bildung von weißem Rauch im Feuerraum die Stromversorgung
unterbrechen und 30 Minuten warten. Dann die Feuerraumtür öffnen und die Brennerschale entleeren.
FEHLERMELDUNGEN, URSACHEN DER STÖRABSCHALTUNG UND ABHILFEMASSNAHMEN:
MELDUNGSTÖRUNGABHILFE
Der Ofen besitzt eine Stromausfall-Funktion.
AL1
Stromausfall
24
(es liegt kein
Defekt des Ofens
vor)
Im Folgenden eine Liste der verschiedenen Möglichkeiten:
Zustand des
Ofens vor dem
Stromausfall
OFFOFFOFF
VORFÜLLUNGSTROMAUSFALLSTROMAUSFALL
EINSCHALTUNGSTROMAUSFALLSTROMAUSFALL
(tritt auf, wenn mehr als 5 Sekunden lang die Netzspannung
ausfällt)
Dauer der Unterbrechung kürzer als 10
Sekunden
Wenn der Strom weniger als 5 Sekunden ausbleibt,
schaltet sich der Ofen wieder ein und kehrt in die Funktion zurück, die vor dem Ausschalten aktiv war.
Wenn der Strom längere Zeit ausfällt, schaltet sich der
Ofen in den Stromausfall-Alarm und geht in die Abkühlphase über.
Dauer der Unterbrechung länger als 10 Sekunden
STARTSTARTSTANDBY,DANNERNEUTESZÜNDEN
BETRIEBBETRIEBSTANDBY,DANNERNEUTESZÜNDEN
ENDREINIGUNGENDREINIGUNGENDREINIGUNG
STANDBYSTANDBYSTANDBY
STÖRABSCHALTUNG STÖRABSCHALTUNGSTÖRABSCHALTUNG
ALARMSPEICHERALARMSPEICHERALARMSPEICHER
- 24 -
Page 25
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN
MELDUNGSTÖRUNGABHILFE
AL2
Rauchgastemperaturfühler
defekt
AL3
Rauchgastemperatur zu hoch
AL4
Absauggebläse
Defekt
AL5
Zünden fehlgeschlagen
tritt auf, wenn der Ofen den
Fühler nicht mehr erkennt
tritt auf, wenn die Rauchtemperatur einen Sicherheitswert
übersteigt
tritt auf, wenn der Rauchabsaugmotor defekt ist
tritt auf, wenn in der Zündungsphase die Rauchtemperatur
den Mindestwert nicht erreicht
lieren (Technischer Kundendienst)
HINWEIS: Die Meldung „Rauchgastemperatur zu hoch“
erscheint, wenn die Alarmschwelle von 280 °C überschritten wird. Danach regelt der Ofen die Temperatur entsprechend und erst beim Erreichen von 320 °C schaltet er sich
aus.
