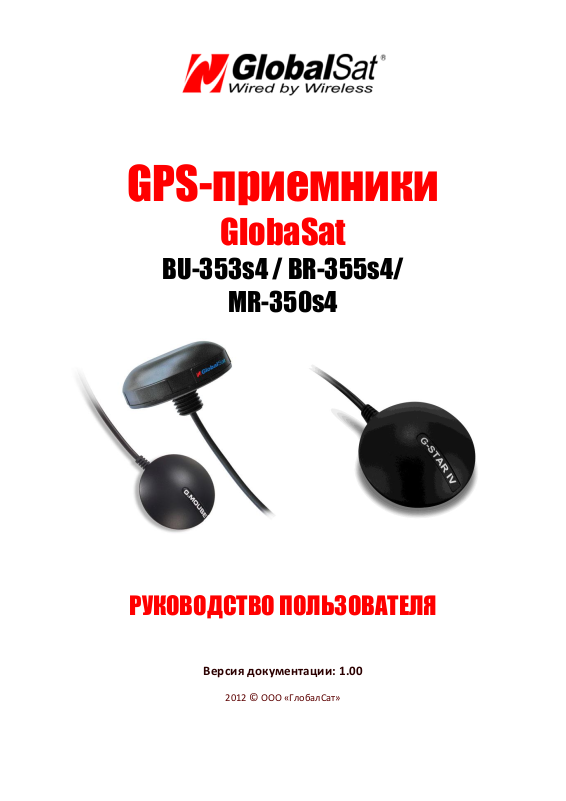

GLOBALSAT BR-355S4 User Manual [ru]

GPS-приемники

GlobaSat

BU-353s4 / BR-355s4/

MR-350s4

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Версия документации: 1.00

2012 © ООО «ГлобалСат»

Оглавление

Оглавление ................................................................................................................................................... 2

1 Общие положения ................................................................................................................................ 3

1.1 Особенности BU-353s4 и BR-355s4............................................................................................... 3

1.2 Комплектация ................................................................................................................................ 4

1.3 Описание ........................................................................................................................................ 5

1.4 Использование .............................................................................................................................. 5

2 Подключение ........................................................................................................................................ 5

2.1 Подключение BU-353s4/BR-355s4/MR-350s4 к USB порту компьютера ................................... 5

2.2 Подключение BR-355s4/MR-350s4 к COM-порту компьютера .................................................. 6

2.3 Проверка работы ........................................................................................................................... 6

3 Спецификации BU-353s4/BR-355s4/MR-350s4 ................................................................................... 8

4 Разводка разъема BR-355s4/MR-350s4 ............................................................................................... 9

5 Список кабелей-переходников для GPS-приемников GlobalSat BR-355s4/MR-350s4

(приобретаются отдельно) .......................................................................................................................... 9

6 Вопрос-ответ ......................................................................................................................................... 9

7 Техническая поддержка ..................................................................................................................... 10

1 Общие положения

GlobalSat BU-353s4/BR-355s4/MR-350s4 – бытовые, навигационные GPS-приёмники с проводным
интерфейсом USB (BU-353s4) / RS-232 (BR-355s4 и MR-350s4) и встроенной активной антенной,
обеспечивающей отличное качество работы. Приемник построен на высокопроизводительном и
экономичном чипсете SiRFstarIV, поддерживающем обновление позиции по одному спутнику, прекрасное
качество приема в условиях "городских каньонов" и густого леса.

GPS-приёмники GlobalSat BU-353s4/BR-355s4/MR-350s4 подойдут пользователям КПК, планшетов,
ноутбуков, нетбуков и персональных компьютеров с интерфейсами COM и USB.

1.1 Особенности BU-353s4 и BR-355s4

 Высокопроизводительный чипсет SiRFstarIV с низким потреблением энергии
 48-канальный параллельный приёмник «All-in-view»
 Встроенная активная антенна, высокая чувствительность к сигналам спутников
 Холодный старт менее 35 секунд (в среднем)

 Отличная работа в условиях «городских каньонов» и густой листвы
 Работа по стандартному протоколу NMEA 0183 v3.0; поддерживаемые сообщения: GGA, GsA, GsV,

RMC (опционально GLL v2.2, VTG)

 Встроенный ионистор "SuperCap" для сохранения данных и быстрого рестарта
 Подключение к персональному компьютеру или ноутбуку по USB-порту (BU-353s4, питание от USB) или

по COM-порту (BR-355s4/MR-350s4 + переходник на СОМ-порт, питание от разъёма PS/2),
приобретаются отдельно.*

------------------------------------------------------------------

ВНИМАНИЕ! Не подключайте GPS-приёмник BR-355s4/MR-350s4 напрямую к порту PS/2

компьютера/ноутбука. Это может привести к выходу GPS из строя.

ВНИМАНИЕ! Не используйте для подключения GPS-приёмников стандартные переходники для
клавиатуры или «мыши», это может привести к выходу GPS из строя. Используйте только специальные
кабели-переходники GlobalSat.
