GLOBAL LEADER POWER GLP GPV-150-24 Instructions

LED Stromversorgung

GPC,GPCP,GPV,GPVPSerie

MONTAGE-/INSTALLATIONSANLEITUNG

1. Verwendung

Die LED-Netzteile wurden zum Betrieb von LED- (Licht emierende Dioden) Lampenim Innen- sowie Außenbereich entwickelt.

Die GPV, GPVP, GPC, GPCP Modelle sind nach Schutzklasse II isoliert und benögen keinen Schutzleiter (PE).

Wichtige Infromationen zur Installation

2.

• Schalten Sie die Stromquelle vor der Installaon des Netzteils spannungsfrei und sichern Sie diese gegen wiedereinschalten.

• Sorgen Sie für ausreichende Belüung um das Netzteil herum. Legen Sie keine Objekte auf das Netzteil und halten Sie
10-15 cm Abstand vom Netzteil für eine opmale Wärmezirkulaon ein.

• Eine andere Posionierung als angegeben oder das Arbeiten in Umgebungen mit hohen Temperaturen kann dazu führen,

dass die Temperatur der Innenteile ansteigt, was zu einer Abwertung führt (siehe Abwertungskurve im Datenbla).

• Eingangs- und Ausgangsstrom-Nennleitungen sollten größer sein als die Leitungen der internen Einheit.

• Wenn Sie wasserdichte Kabelverbindungen verwenden, stellen Sie sicher, dass die Verbindung stabil ist und kein
Wasser eindringen kann.

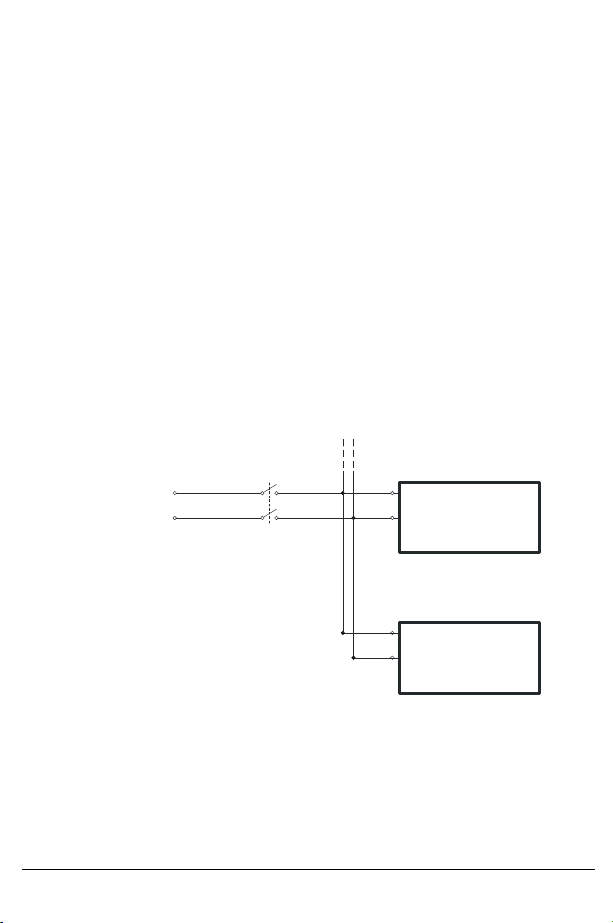

• Um das Netzteil mit dem Stromnetz zu verbinden:

- verbinden Sie die ACL Leitung (braun oder schwarz) des Netzteils mit der Leitung L1 (braun oder schwarz) des Netzes.

- verbinden Sie die ACN Leitung (weiß oder blau) des Netzteils mit dem Neutralleiter N (weiß oder blau) des Netzes.

1 / 2

Phase L1 (ACL)

(schwarz oder braun)

Neutralleiter N (ACN)

(weiß oder blau)

Schutzschalter

AC/L

LED Netzteil

AC/N

AC/L

LED Netzteil

AC/N

Montage- / Installationsanleitung L ED GPC/GPV R1.0, 08.11.2018

• Die folgende Tabelle zeigt die maximale Anzahl an Netzteilen, die gleichzeig hinter einem Schutzschalter am 230V AC
Netz betrieben werde darf:

Model B10 B16 C10 C16

GPC-9 6 9 10 15

GPC-20 2 4 5 7

GPC-35 2 4 4 6

GPC-60 2 3 4 6

GPCP-20 2 4 4 6

GPCP-35 2 5 5 6

GPCP-60 5 8 8 14

GPV-12 6 9 10 15

GPV-20 2 4 5 7

GPV-35 2 4 4 6

GPV-60 2 3 4 6

GPV-100 1 1 1 3

GPVP-35 2 5 5 6

GPVP-60 2 3 4 6

Vorsicht bei der Installation und beim Betrieb

3.

• Installaonen und Reparaturen sollten nur durch autorisierte Elektrofachkräe erfolgen.

• Enernen Sie nicht selbstständig das Gehäuse des Netzteils - Gefahr eines elektrischen Schlags!

• ACHTUNG! Risiko von irreversiblen Schäden. IP67 Netzteile dürfen nur in Innen- und Außenbereichen, jedoch nicht im Regen
und unter direkter Sonneneinstrahlung verwendet werden

• Platzieren Sie das Netzteil nicht in heißen Umgebungen oder nahe heißer Quellen. Bie beachten Sie die maximalen Lager­und Betriebstemperaturen im Datenbla.

• Der maximale Laststrom und die Leistung dürfen die Nennwerte nicht überschreiten (siehe Datenbla).

• Das Netzteil ist eine Komponente zur Installaon in ein Gesamtsystem, weshalb es nicht als eigenständiges Gerät zu
behandeln ist. Finale EMC Prüfungen sollten daher für das Gesamtsystem durchgeführt werden, sobald das Netzteil in
das System integriert wurde.

2 / 2

GLOBAL LEADER POWER
MPL POWER ELEKTRO Sp. Z. o.o.
26382 ul. Wschodnia 40
Poland

Hersteller

LightPlay UG (haungsbeschränkt)
Weserstraße 45

26382 Wilhelmshaven, Germany
Tel. [phone]
www.light-play.de

Distributor

Montage- / Installationsanleitung L ED GPC/GPV R1.0, 08.11.2018
