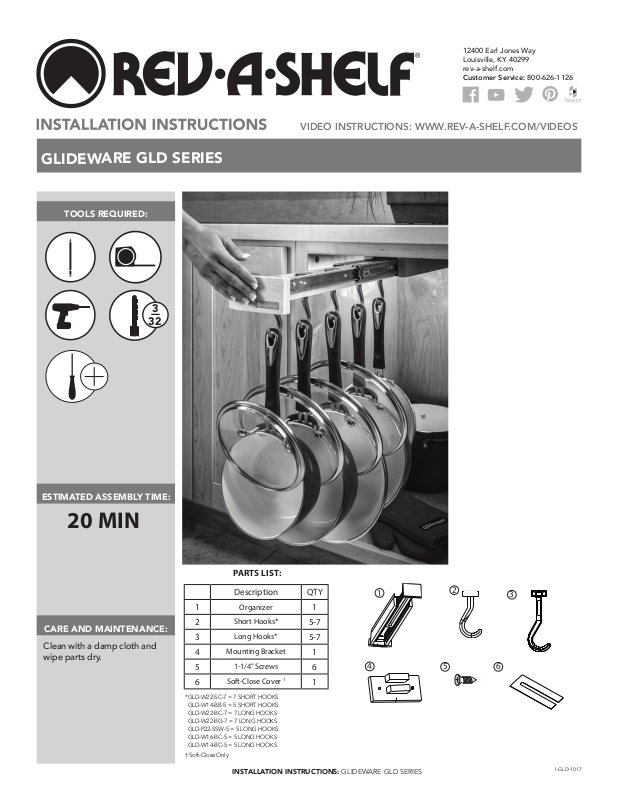

Page 1
GLIDEWARE GLD SERIES
TOOLS REQUIRED:
3
32
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
VIDEO INSTRUCTIONS: WWW.REV-A-SHELF.COM/VIDEOS
ESTIMATED ASSEMBLY TIME:
20 MIN
CARE AND MAINTENANCE:
Clean with a damp cloth and
wipe parts dry.
PARTS LIST:
Description QTY
1
2
3
4
5
6
* GLD-W22-SC-7 = 7 SHORT HOOKS
GLD-W14-BB-5 = 5 SHORT HOOKS
GLD-W22-BC-7 = 7 LONG HOOKS
GLD-W22-BG-7 = 7 LONG HOOKS
GLD-P22-SSW-5 = 5 LONG HOOKS
GLD-W16-BC-5 = 5 LONG HOOKS
GLD-W14-BC-5 = 5 LONG HOOKS
† Soft-Close Only
Organizer
Short Hooks*
Long Hooks*
Mounting Bracket
1-1/4” Screws
Soft-Close Cover
INSTALLATION INSTRUCTIONS: GLIDEWARE GLD SERIES
1
2
3
1
5-7
5-7
1
6
†
1
4
5 6
I-GLD-1017
Page 2

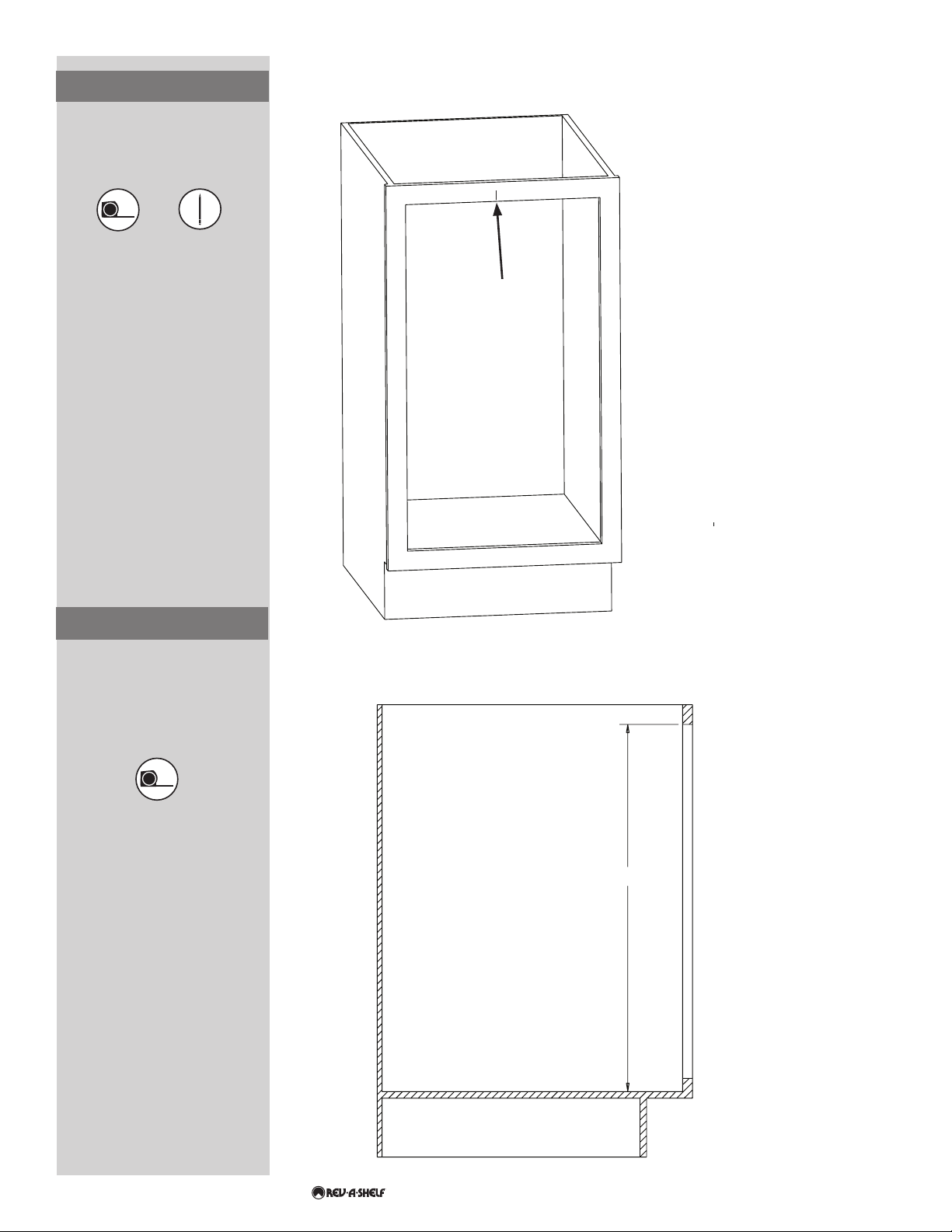

STEP 1
Measure the opening at the top
of the cabinet, nd the center, and
make a light mark on the cabinet
(See Figure 1).
NOTE: For frameless application,
skip to Step 6.
Figure 1
Find and mark center
STEP 2
Measure the distance from the
oor of the cabinet to the bottom
of the top of the face frame. This is
Dimension A.
To get Dimension B, subtract
2-1/4” from Dimension A (See
Figure 2).
Figure 2
Cabinet side view
A
Dimension A _____________
Minus 2-1/4” =
Dimension B _____________
Floor
2
Customer Service: 800-626-1126 | rev-a-shelf.com
Page 3

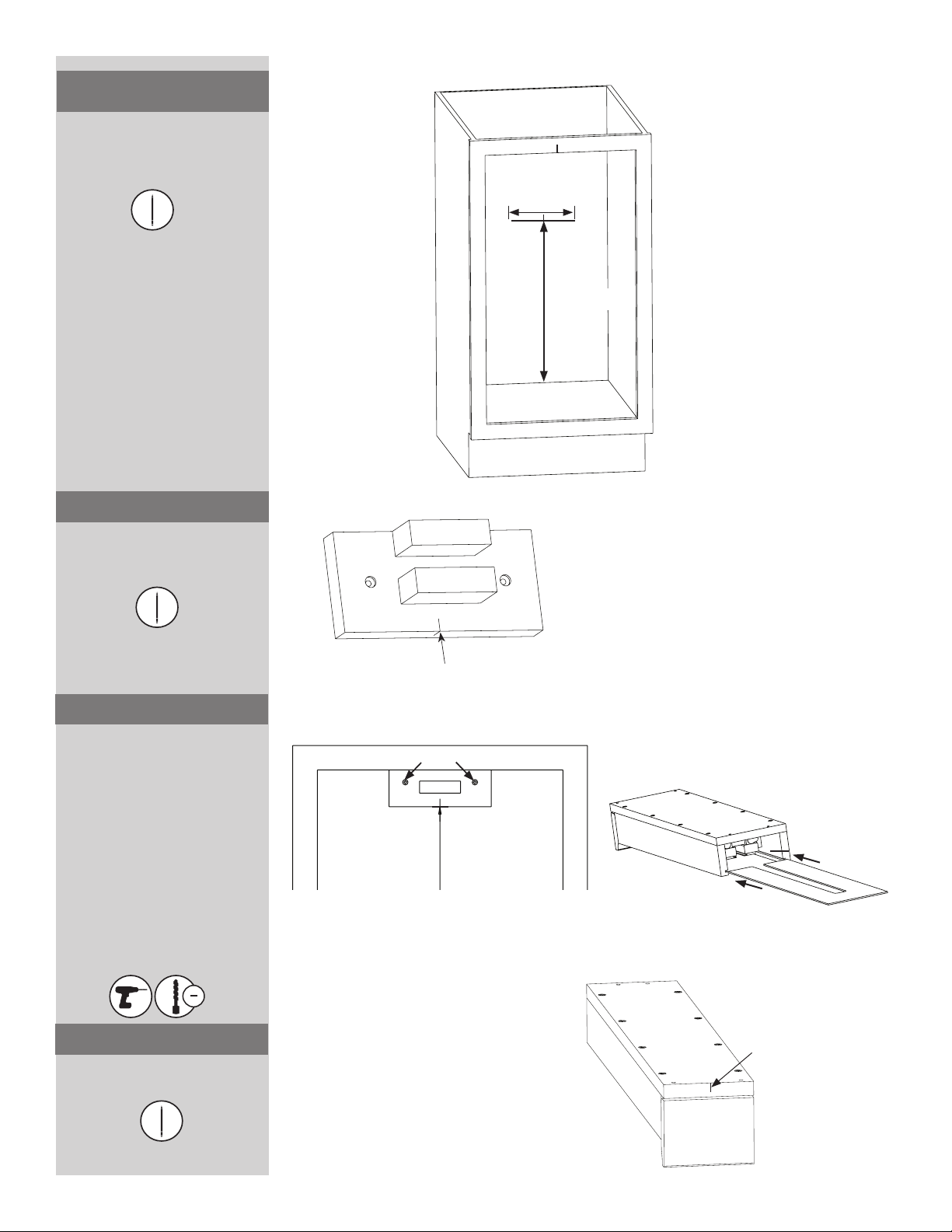

STEP 3
Transfer Dimension B to center
of the back cabinet. Mark this
location with a 6” wide, level line
(See Figure 3).
Figure 3
6”
Measurement B
STEP 4
Mark the bottom center of
mounting bracket (See Figure 4).
STEP 5
Center mounting bracket along
line drawn in step 3. Pre-drill (2)
holes in back of cabinet using
mounting bracket as template with
a 3/32” drill bit (See Figure 5).
Place the mounting bracket on
the back of the cabinet. Align the
bottom of the mounting bracket
with the horizontal line that was
made in step 3. Use (2) 1-1/4”
screws to fasten the mounting
bracket to the back of the cabinet.
Attach soft-close cover as seen in
gure 5A (soft-close units only).
Figure 5
Figure 4
Mark center
Pre-drill
Measurement B
Figure 5A
3
32
STEP 6
Make a center mark on the front of
the unit (See Figure 6).
Figure 6
Mark center
INSTALLATION INSTRUCTIONS: GLIDEWARE GLD SERIES 3
Page 4

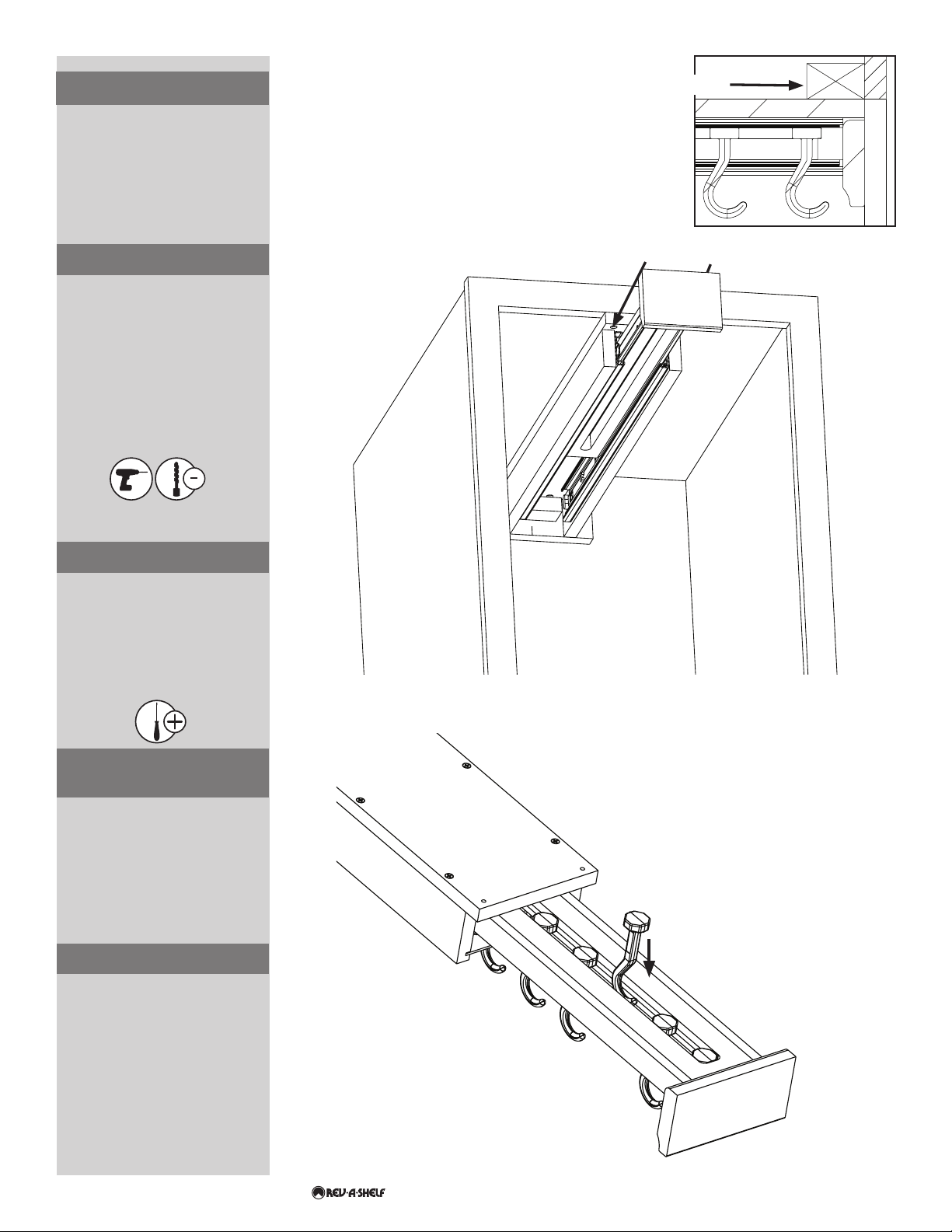

STEP 7
Slide the back of the unit into the
mounting bracket and line up the
center mark on the front of the
cabinet from step 1 with the center
mark of the front of the unit.
NOTE: For frameless application,
the mounting bracket is not used.
STEP 8
While holding the unit against the
bottom of the upper part of the
cabinet, ensure the front of the
unit is ush with the face of the
cabinet and the two marks are
aligned. Using the 3/32” drill bit,
pre-drill cabinet through the holes
in the front of the unit (See Figure
7). For frameless, also pre-drill (2)
holes in the back.
3
32
Wood block needed for inset application
Pre-drill 2 holes
Figure 7
STEP 9
Gently fasten the unit to the front
of the cabinet using (2) 1-1/4“
screws provided. For frameless
cabinets, also fasten (2) 1-1/4”
screws to the back. Do not
over tighten as this could split the
wood.
STEP 10
Place hooks in any arrangement
(See Figure 8).
NOTE
For dual installation, measure the
largest item to hang on each side
and space units accordingly.
Figure 8
To get the most out of your space,
hang all large diameter items on
one side and smaller items on the
other.
4
Customer Service: 800-626-1126 | rev-a-shelf.com
Page 5

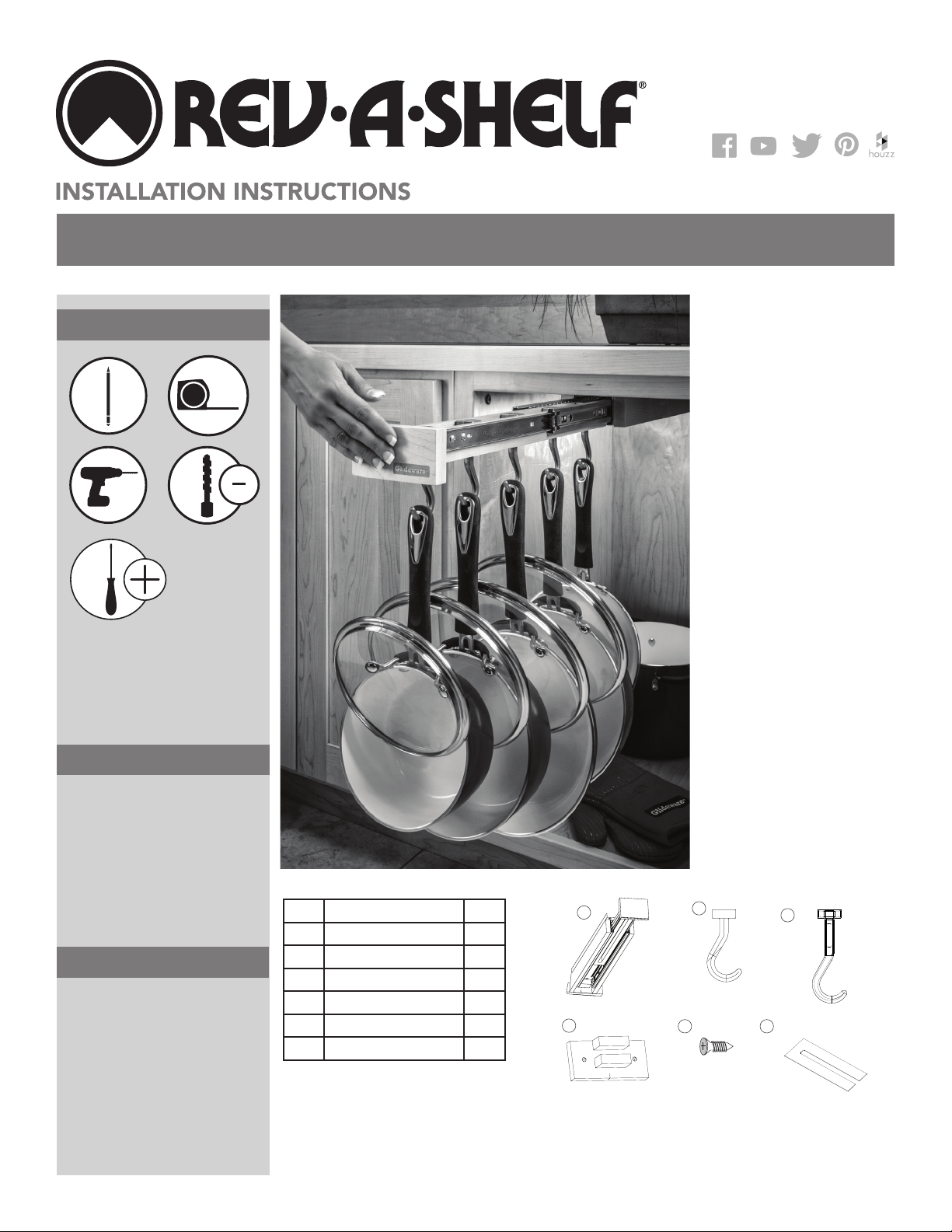

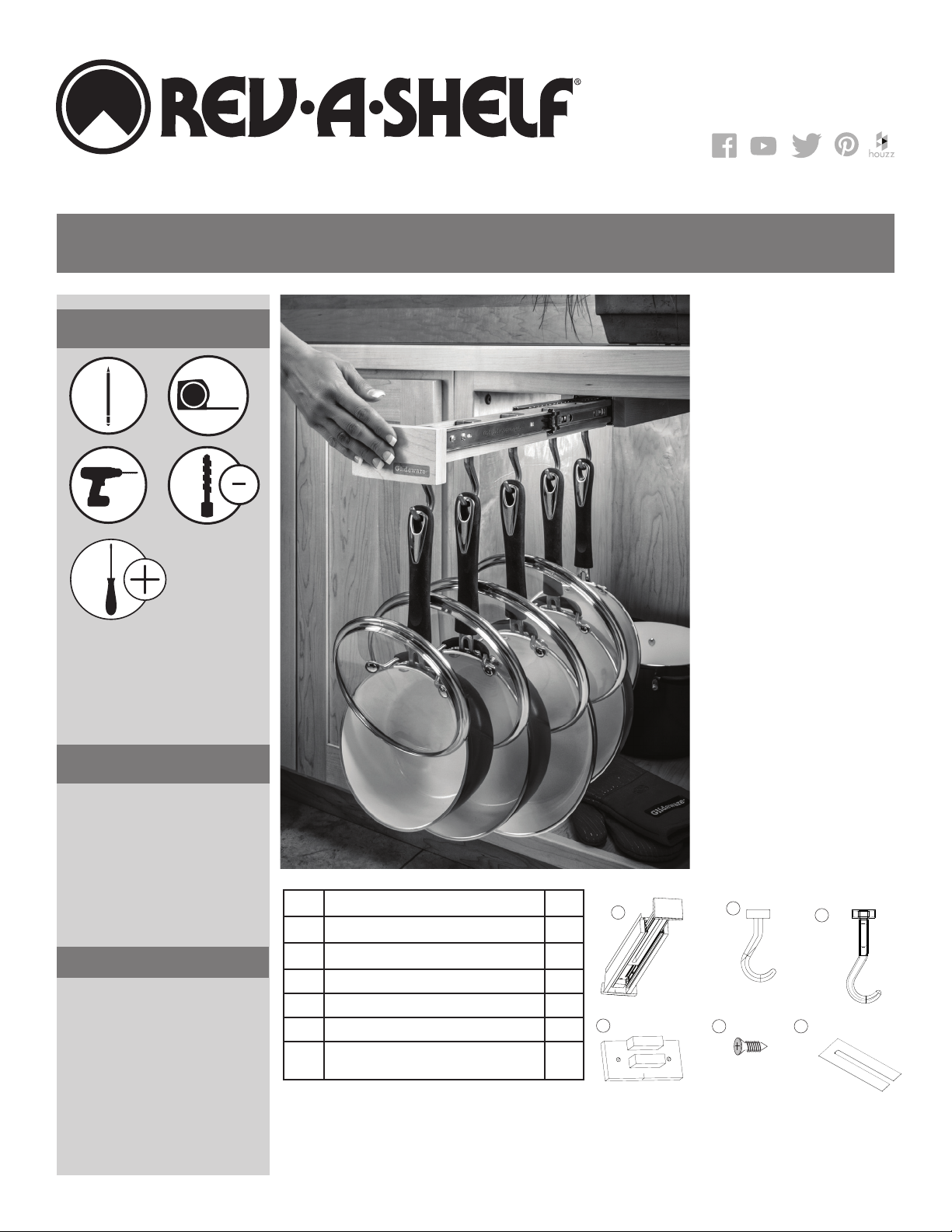

INSTRUCCIONES DE INSTALACIÓN
INSTRUCTIONS D’INSTALLATION
SERIES DESLIZANTES GLD
SÉRIES GLIDERWARE GLD
Herramientas requeridas:
Outils Requis:
3
32
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
Tiempo estimado de ensamblado
Durée de l’installation:
20 MIN
Cuidado/ Entretien:
Clean with a damp cloth and
wipe parts dry.
PARTS LIST:
Description Qty
1
2
3 Ganchos Largos / Crochets longs* 5-7
4 Soporte de Montaje / Support de montage 1
5 Tornillos de 1-1/4” / Vis de 1-1/4 po 6
6
* GLD-W22-SC-7 = 7 SHORT HOOKS
GLD-W14-BB-5 = 5 SHORT HOOKS
GLD-W22-BC-7 = 7 LONG HOOKS
GLD-W22-BG-7 = 7 LONG HOOKS
GLD-P22-SSW-5 = 5 LONG HOOKS
GLD-W16-BC-5 = 5 LONG HOOKS
GLD-W14-BC-5 = 5 LONG HOOKS
Organizador / Organisateur
Ganchos Cortos / Crochets courts*
Cubierta de Cierre Suave /
Couvercle à fermeture en douceur
† Soft-Close Only
INSTRUCCIONES DE INSTALACIÓN: CENTRO DE RECICLADO
LES INSTRUCTIONS D’INSTALLTION: CENTRE DE RECYCLAGE
5-7
†
1
1
4
1
2
5 6
3
I-GLD-1017
Page 6

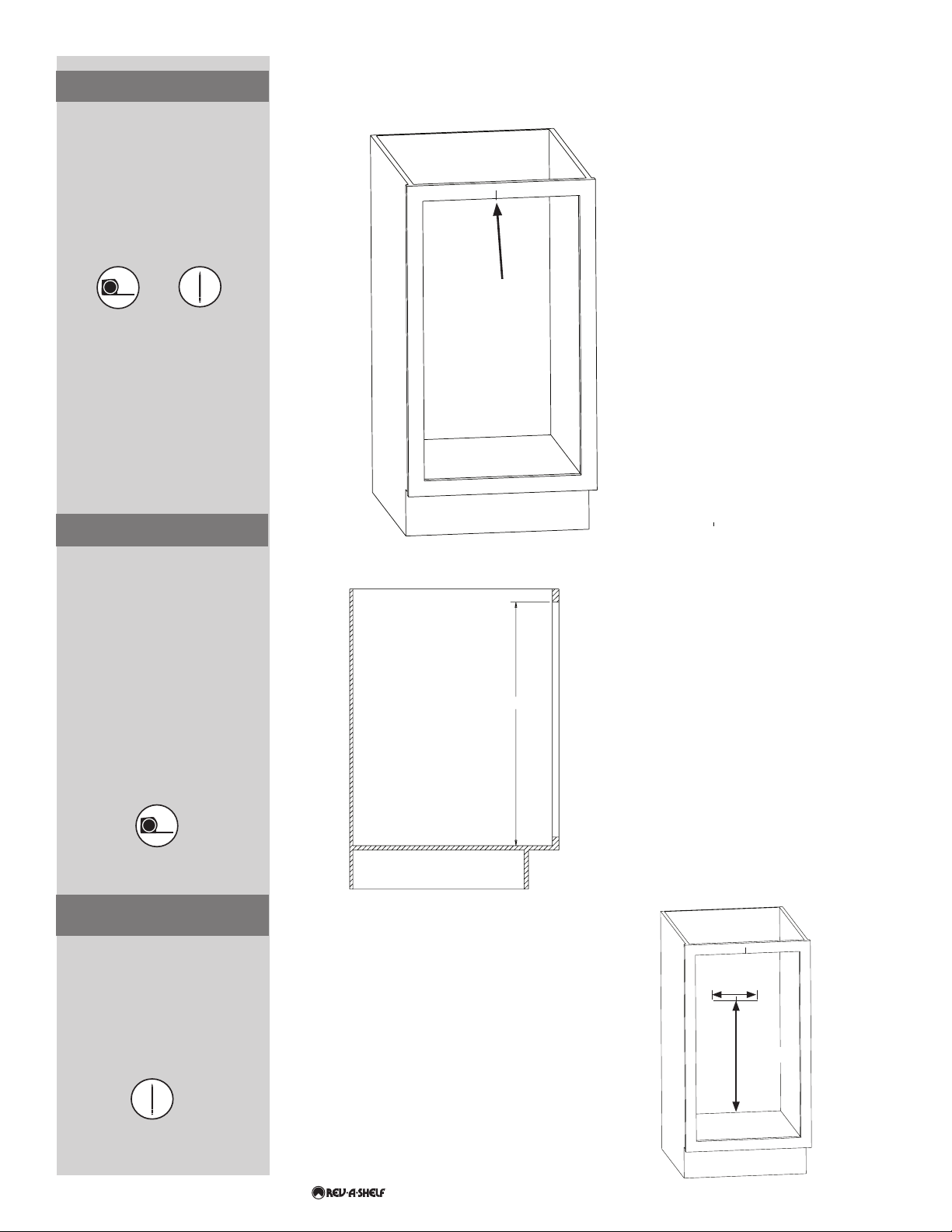

PASO 1 / ÉTAPE 1
Mida la apertura en la parte
superior del gabinete, encuentre
el centro y haga una marca ligera
en el gabinete (ver la gura 1).
Mesurez l’ouverture en haut de
l’armoire, trouvez le centre et faites
une marque légère sur l’armoire
(voir l’Illustration 1).
Nota: Para aplicaciones sin
marco, pase al Paso 6.
REMARQUE: Pour une application
sans cadre, passez à l’Étape 6.
PASO 2 / ÉTAPE 2
Mida la distancia del piso del
gabinete, a la parte inferior de la
parte superior del marco. Esta es
la Dimensión A.
Figure 1
Marque el centro
Marquez le centre
Figure 2
Cabinet side view
Para obtener la Dimensión B,
reste 2-1/4” de la Dimensión A
(ver la gura 2).
Mesurez la distance entre le
plancher de l’armoire et le bas du
haut du cadrage avant. C’est la
dimension A.
Pour obtenir la dimension B,
soustrayez 2-1 / 4 po de la
dimension A (voir l’Illustration 2).
PASO 3 / ÉTAPE 3
Transera la Dimensión B al
centro de la parte posterior del
gabinete. Marque esta ubicación
con una línea a nivel de un ancho
de 6” (ver la gura 3).
Transférer la Dimension B au centre
de l’armoire arrière. Marquez
cet emplacement avec une ligne
de niveau de 6 po de large (voir
l’Illustration 3).
Floor
Dimension A _____________
A
Minus 2-1/4” =
Dimension B _____________
Figure 3
6”
Measurement B
6
Customer Service: 800-626-1126 | rev-a-shelf.com
Page 7

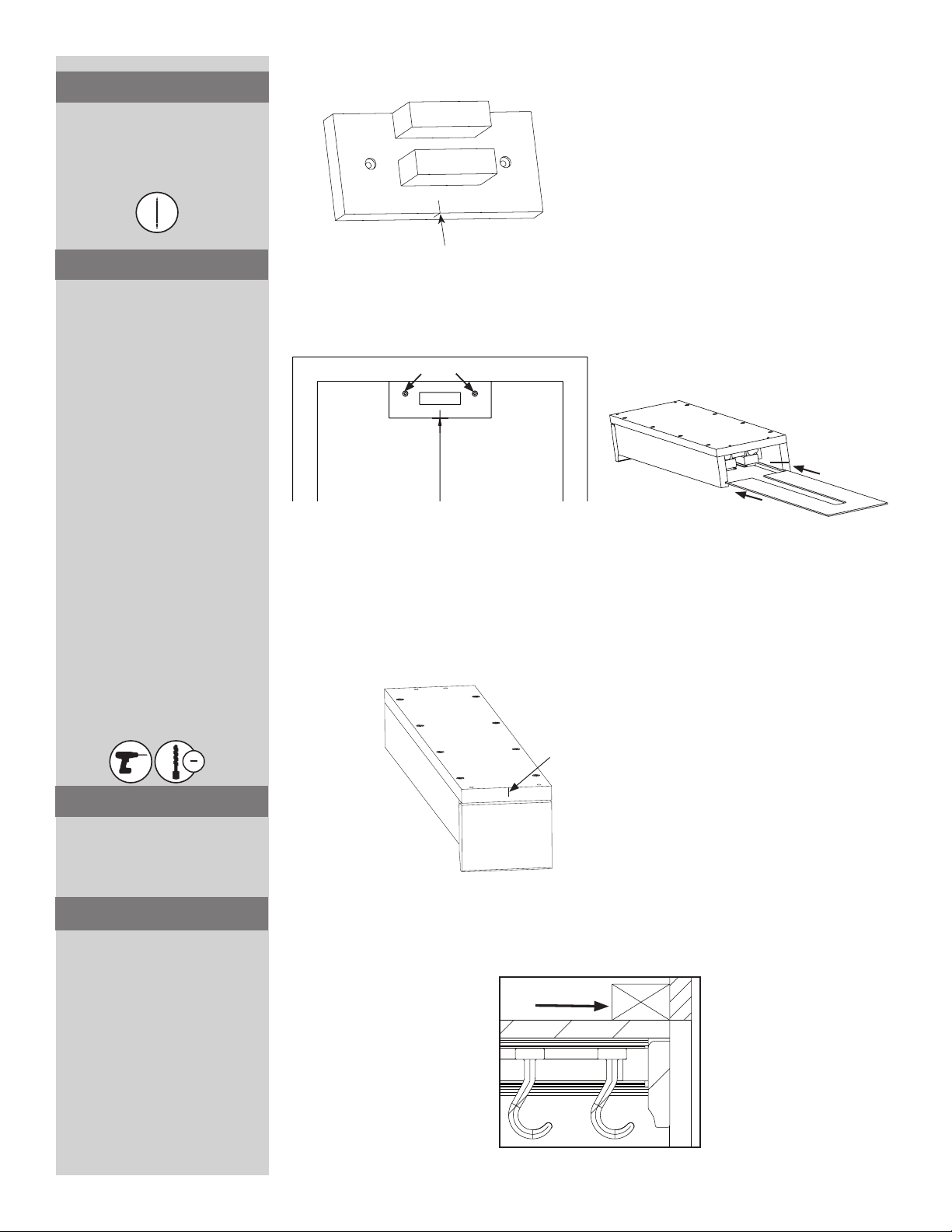

PASO 4 / ÉTAPE 4
Marque el centro inferior del
soporte de montaje (ver la gura 4).
Marquez le centre inférieur du support
de montage (Voir l’Illustration 4).
PASO 5 / ÉTAPE 5
Centre el soporte de montaje a
través de de la línea trazada en el
paso 3. Pre taladre dos oricios
en la parte posterior del gabinete
usando el soporte de montaje
como plantilla con una broca de
taladro de 3/32” (ver la gura 5).
Coloque el soporte de montaje en
la parte posterior del gabinete.
Alineé la parte inferior del soporte
de montaje con la línea horizontal
que se trazó en el paso 3. Use dos
tornillos de 1-1/4” para asegurar
el soporte de montaje a la parte
posterior del gabinete.
Sujete la cubierta de cierre suave
como se muestra en la gura
5A (solo para unidades de cierre
suave).
Fixez le support de montage le long
de la ligne tracée à l’étape 3. Pré
percez 2 trous à l’arrière de l’armoire
en utilisant le support de montage
comme modèle avec un foret de
3/32 po (voir l’Illustration 5).
Placez le support de montage à
l’arrière de l’armoire. Alignez le bas
du support de montage avec la ligne
horizontale qui a été faite à l’étape 3.
Utilisez 2 vis de 1-1 / 4 po pour xer
le support de montage à l’arrière de
l’armoire.
Fixez le couvercle à fermeture
en douceur comme indiqué sur
l’Illustration 5A (Unités à fermeture en
douceur uniquement).
Figure 5
Figure 4
Figure 6
Marque el centro
Marquez le centre
Pre-drill
Measurement B
Figure 5A
3
32
PASO 6 / ÉTAPE 6
Haga una marca en el centro del
frente de la unidad (ver la gura 6).
Faites une marque centrale sur
l’avant de l’unité (voir l’Illustration 6).
PASO 7/ ÉTAPE 7
Deslice la parte posterior de la
unidad dentro del soporte de
montaje y alineé la marca del
centro en el frente del gabinete
con la marca del centro del frente
de la unidad.
Nota: Para aplicaciones sin marco,
no se utiliza el soporte de montaje.
Faites glisser l’arrière de l’unité
dans le support de montage et
alignez la marque centrale sur
l’avant de l’armoire de l’étape 1
avec la marque centrale sur l’avant
de l’unité.

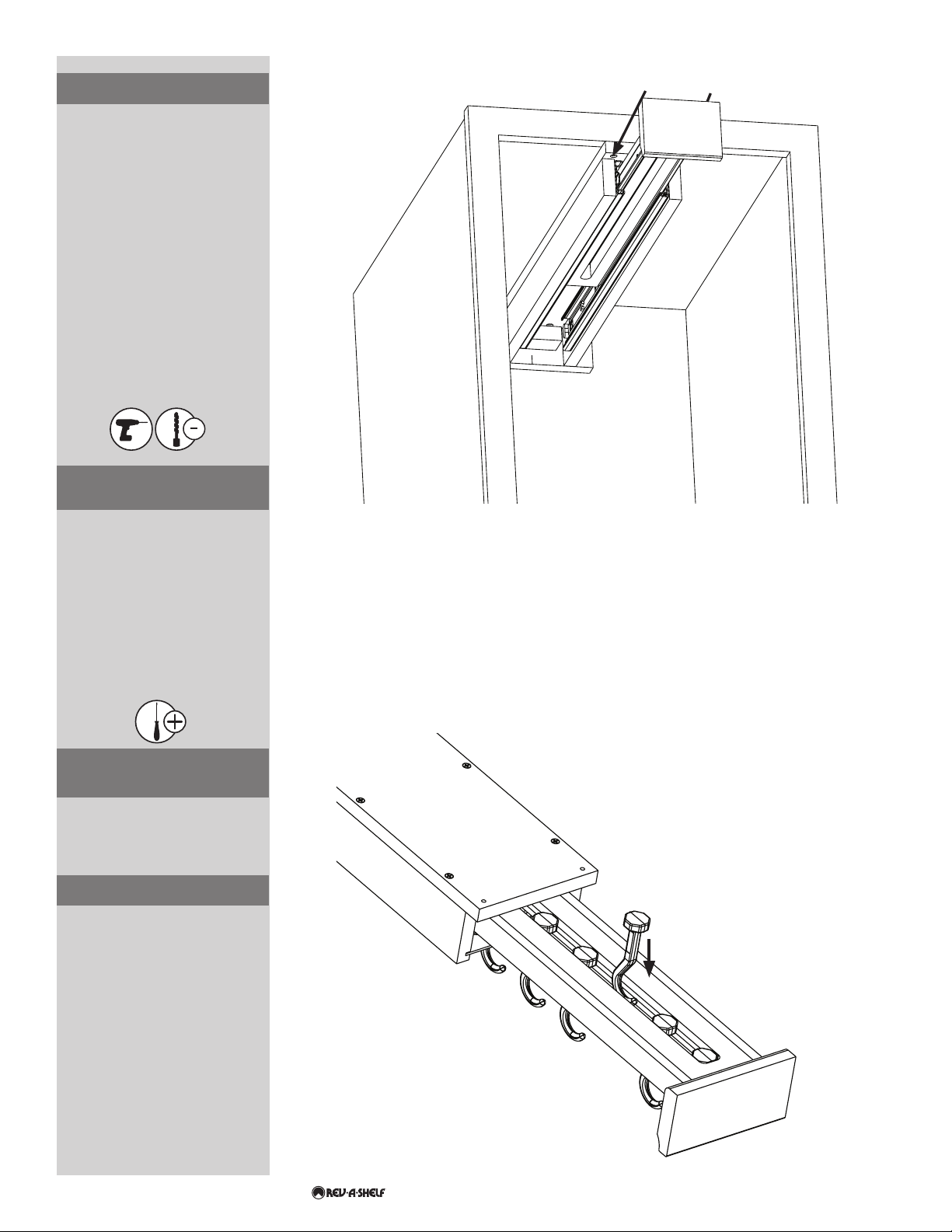

REMARQUE: Pour une application
sans cadre, le support de montage
n’est pas utilisé.
Marque el centro
Marquez le centre
INSTRUCCIONES DE INSTALACIÓN: CENTRO DE RECICLADO
LES INSTRUCTIONS D’INSTALLTION: CENTRE DE RECYCLAGE
7
Page 8
PASO 8` / ÉTAPE 8
Mientras sostiene la unidad
contra la parte inferior de la
parte superior del gabinete,
asegure que el frente de la
unidad esté al ras con la cara del
gabinete y que las dos marcas
estén alineadas. Usando una
broca de taladro de 3/32”, pre
taladre el gabinete a través de
los oricios en el frente de la
unidad (ver la gura 7). Para
aplicaciones sin marco, también
pre taladre dos oricios en la
parte posterior.
Tout en maintenant l’unité contre
le bas de la partie supérieure de
l’armoire, assurez-vous que l’avant
de l’unité soit à ras de la façade de
l’armoire et que les deux marques
soient alignées. Avec le foret de
3/32 po, pré percez l’armoire à
travers les trous à l’avant de l’unité
(voir l’Illustration 7). Pour une
application sans cadre, pré percez
également 2 trous à l’arrière.
3
32
PASO 9 / ÉTAPE 9
Con cuidado, asegure la unidad
al frente del gabinete usando
los dos tornillos de 1-1/4“ que
se proveen. Para gabinetes sin
marco, asegure también con dos
tornillos de 1-1/4“ a la parte
posterior. No apriete de más
ya que esto podría hacer que la
madera se separe.
Fixez doucement l’unité à l’avant
de l’armoire en utilisant 2 vis 1-1/4
po fournies. Pour les armoires sans
cadre, xez également 2 vis 1-1/4
po à l’arrière. Ne pas trop serrer car
cela pourrait fendre le bois.
Pre-drill 2 holes
Figure 7
Figure 8
PASO 10 / ÉTAPE 10
Coloque los ganchos de cualquier
forma (ver la gura 8).
Placer les crochets dans n’importe
quelle disposition (Voir l’Illustration 8).
NOTA / REMARQUE:
Para una instalación doble, mida
el artículo más largo a colgar en
cada lado y separe las unidades
proporcionalmente.
Para obtener el mayor provecho
de su espacio, cuelgue todos
los artículos de mayor diámetro
en un lado y los artículos más
pequeños en el otro.
Pour une installation double,
mesurez le plus large objet à
accrocher de chaque côté et
espacez les unités en conséquence.
Pour tirer le meilleur parti de votre
espace, suspendez tous les objets
de large diamètre d’un côté et les
objets plus petits de l’autre.
8
Customer Service: 800-626-1126 | rev-a-shelf.com
