D. H. 88 Comet

RC Elektromodell

Maßstab 1:5

Spannweite: 2,68 m • Rumpflänge: 1,77 m

Abfluggewicht: 7,5 kg .. 9,5 kg

Don´t worry - be happy!

Mit dieser

Baubeschreibung

wird´s klappen.

Folge einfach den Illustrationen der einzelnen Bauschritte und lies die kurzen Texte.

Sollten Fragen bleiben, wende Dich per Email an

info@glatt

Viel Spaß wünscht Dir Dein Modellbau-Kollege

CAD.de

Christoph Glatt.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

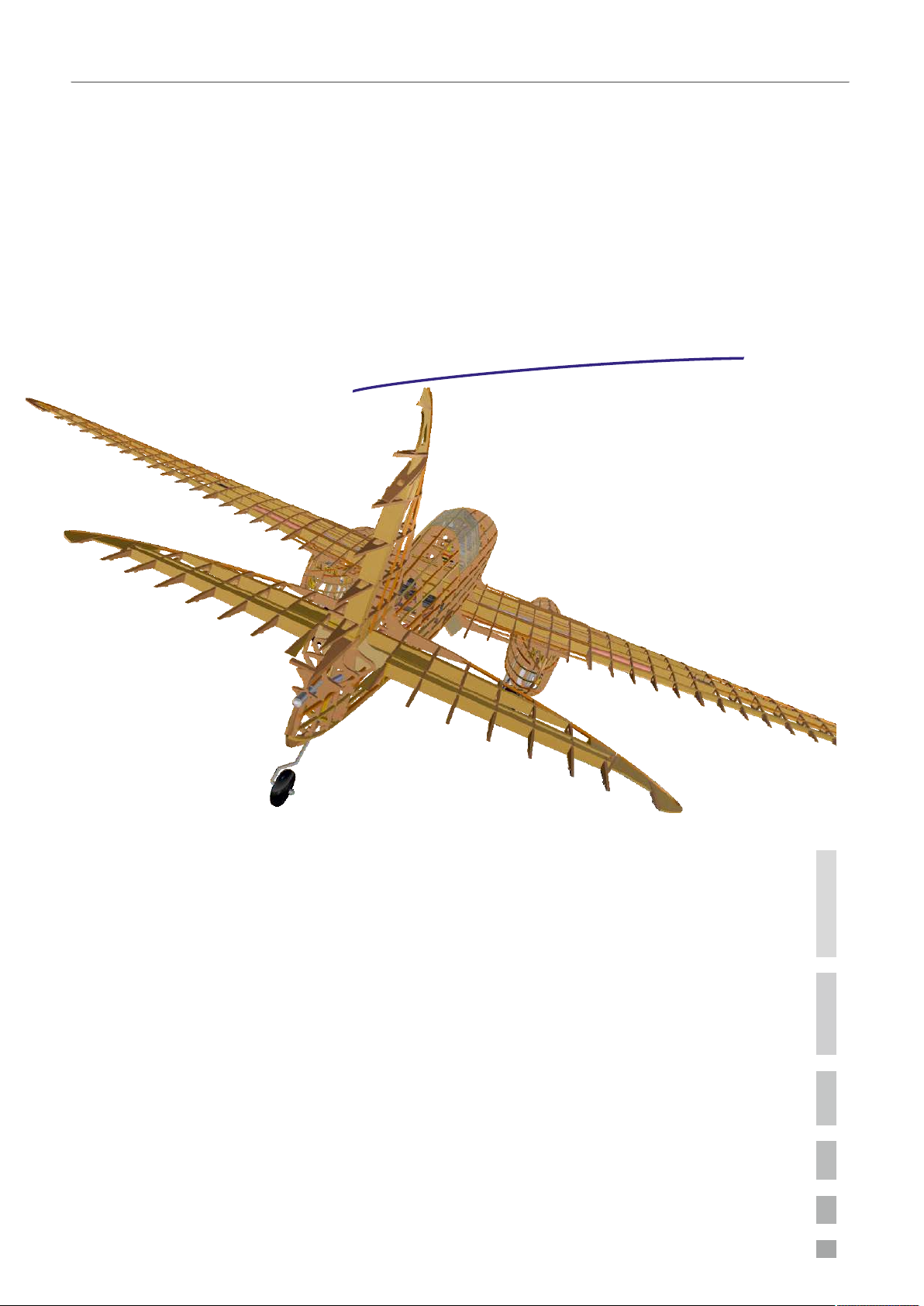

Baubeschreibung

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

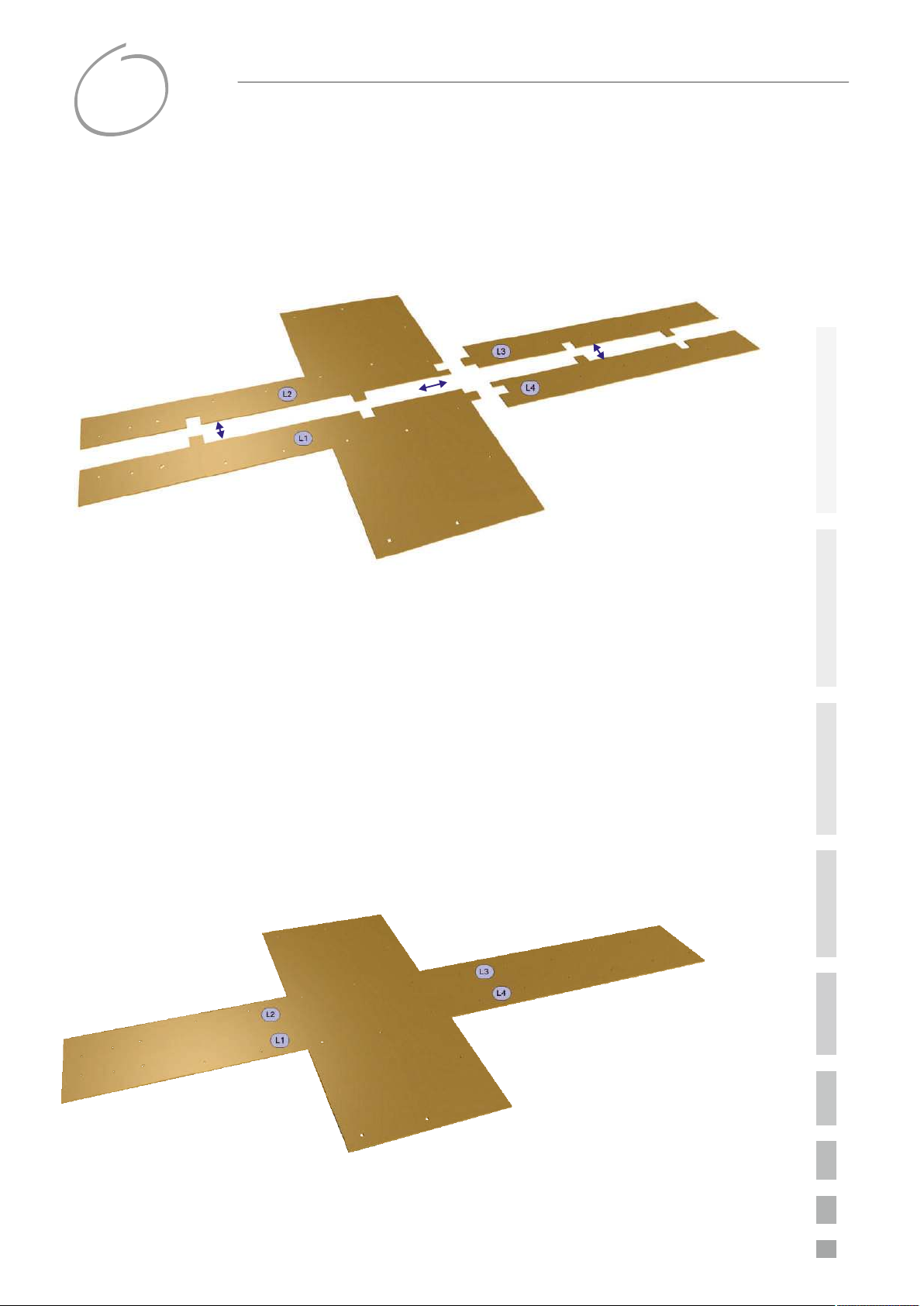

1

Rumpf \

Helling

Vorwort

Sämtliche ineinander greifenden Frästeile Deiner D. H. 88 Comet wurden mit einem kleinen, de-

finierten Freimaß versehen. So sollte zwischen allen zu verklebenden Teilen eigentlich ein biss-

chen "Luft" vorhanden sein.

3 mm

Pappelsperrholz darf

beispielsweise zwischen 2,6 und

3,4 mm stark sein, ohne dass

die geltende Norm verletzt

würde. Alle für die Comet

zusammengestellten Hölzer

wurden deshalb hinsichtlich Qualität

und Maßhaltigkeit selektiert.

Manche Bauteile greifen allerdings schräg ineinander, deren Kanten musst Du mit einer klei-

nen Schlüsselfeile nachbearbeiten. Auch im Falle eines Laser-geschnittenen Bausatzes bliebe

Dir diese Prozedur nicht erspart. Ein Fräser hinterlässt in den Ecken einen kleinen Radius. Weil der

gerade einmal 0,4 oder 0,5 mm beträgt, besteht für 90°-Verzinkungen kein Bedarf zur Nachbe-

arbeitung. Ein Vorteil gefräster glattCAD Bausätze gegenüber dem Laser-Schnitt liegt darin,

dass die meisten Klebungen (auch) mit Sekundenkleber (CA) ausgeführt werden können. Viele

Modellbauer (ich auch!) schätzen dies wegen des unvergleichbar schnellen Baufortschritts. So-

gar Beplankungen können mit dickflüssigem CA schnell und sicher haltbar hergestellt werden!

Los geht´s:

Damit die Helling später jederzeit vom Bautisch genommen (und wieder befestigt) werden

kann, solltest Du sie an so wenigen Punkte wie möglich - so vielen wie nötig - dort fixieren. Es emp-

fiehlt sich die Verwendung von Holzschrauben, oder auch Heißkleber, mit dem Du sie an ihren

Rändern punktuell ankleben kannst.

Die in den

folgenden Bau-

schritten in die kleinen Nuten einzu-

setzenden Rumpfspanten können

- brauchen aber nicht -

mit der Helling verklebt zu

werden.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

2

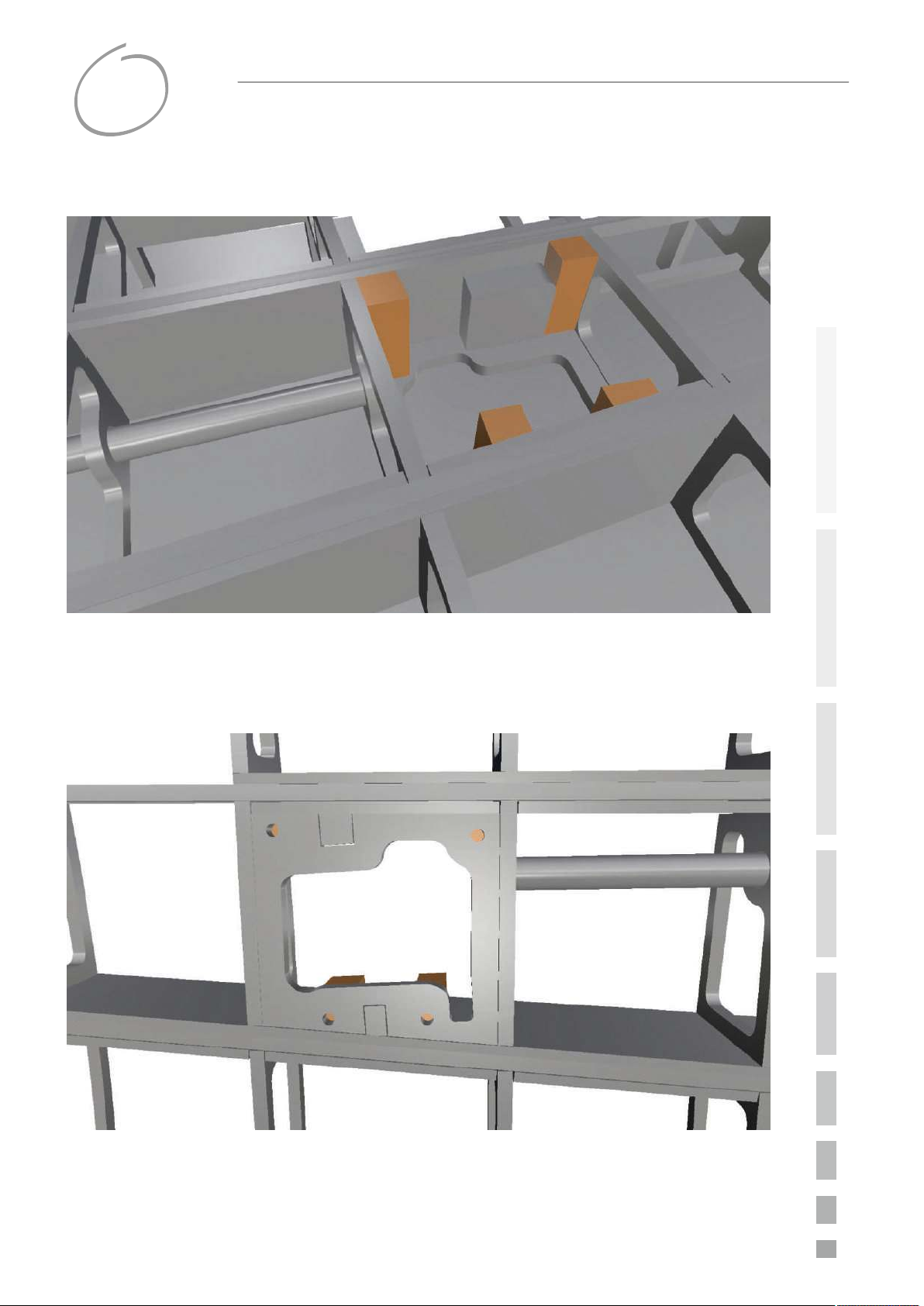

Baubeschreibung

Rumpf \

Vordere Spantengruppe

Solltest Du die allein stehenden Spanten R2, R3, R4 und R8 im aktuellen Baustadium nicht richtig

senkrecht ausrichten können, so ist das kein Problem. Später, mit dem Einbringen der

Rumpflängsgurte, wirst Du die Spanten ohne Schwierigkeit korrekt ausrichten können. Es kann

sich dann anbieten den vorderen Spant R2 mit der Helling zu verkleben.

Teste den "Durchgang" der kleinen, unten liegenden, quadratischen Holmdurchstöße im

Spant R8 mit einem 3 mm x 3 mm Kiefernholm und feile die Öffnungen bei Bedarf etwas auf.

Gleichermaßen verfährst Du mit den in den nächsten Schritten einzusetzenden Spanten R11,

R13, R17 und R20.

Die Ring-förmigen Aussparungen zur Führung der Elektroverbindungen in den Spanten R7 und

R8 weisen zur rechten Rumpfseite hin!

Achte darauf, dass Du R5, R6 und R7 rechtwinklig zueinander verklebst.

Vermeide, die Spanten R4 und R5 miteinander zu verkleben! Zwischen diesen beiden Span-

ten verläuft die Trennebene des Rumpfes und der abnehmbaren Nase! Wenn Du eine Seite mit

Tesafilm beklebst, gehst Du auf "Nummer Sicher".

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

3

Baubeschreibung

Rumpf \

Servorahmen

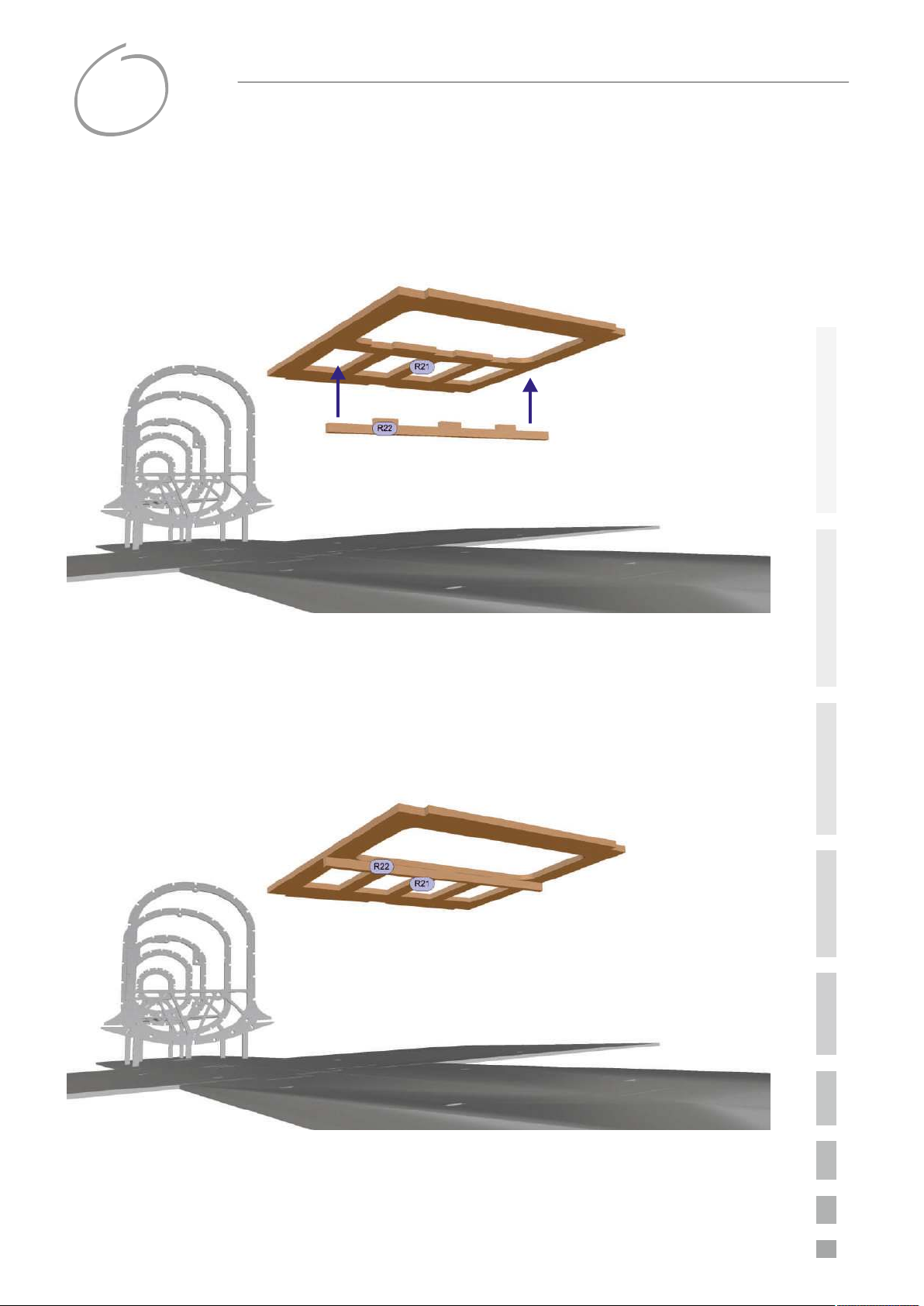

Füge die beiden Bauteile R21 und R22 zu einem Servobrettchen zusammen.

Die Aussparungen für die Rudermaschinen orientieren sich an den Maßen üblicher Standard-

servos, 42 mm x 21 mm.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

4

Baubeschreibung

Rumpf \

Mittlere Spantengruppe

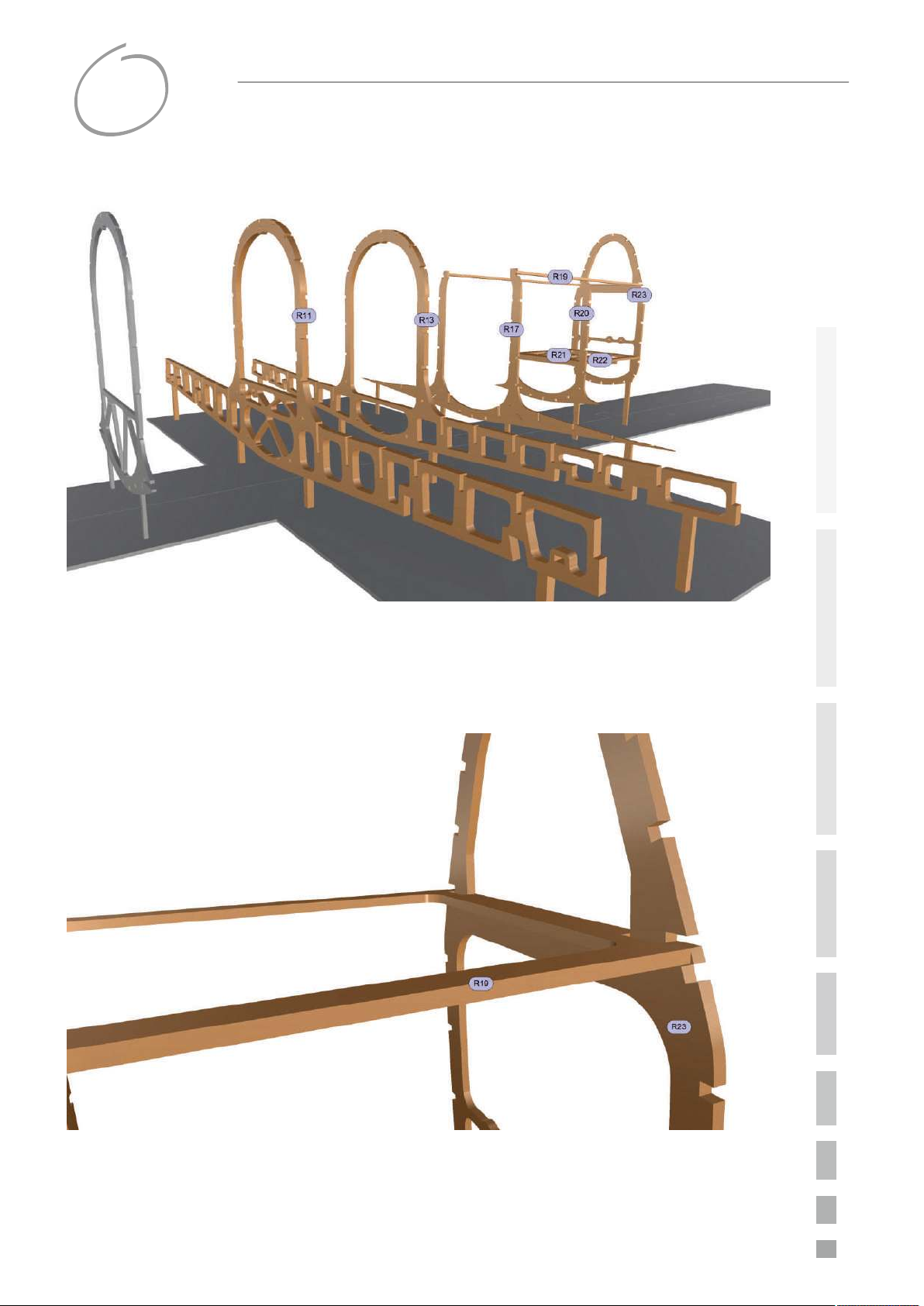

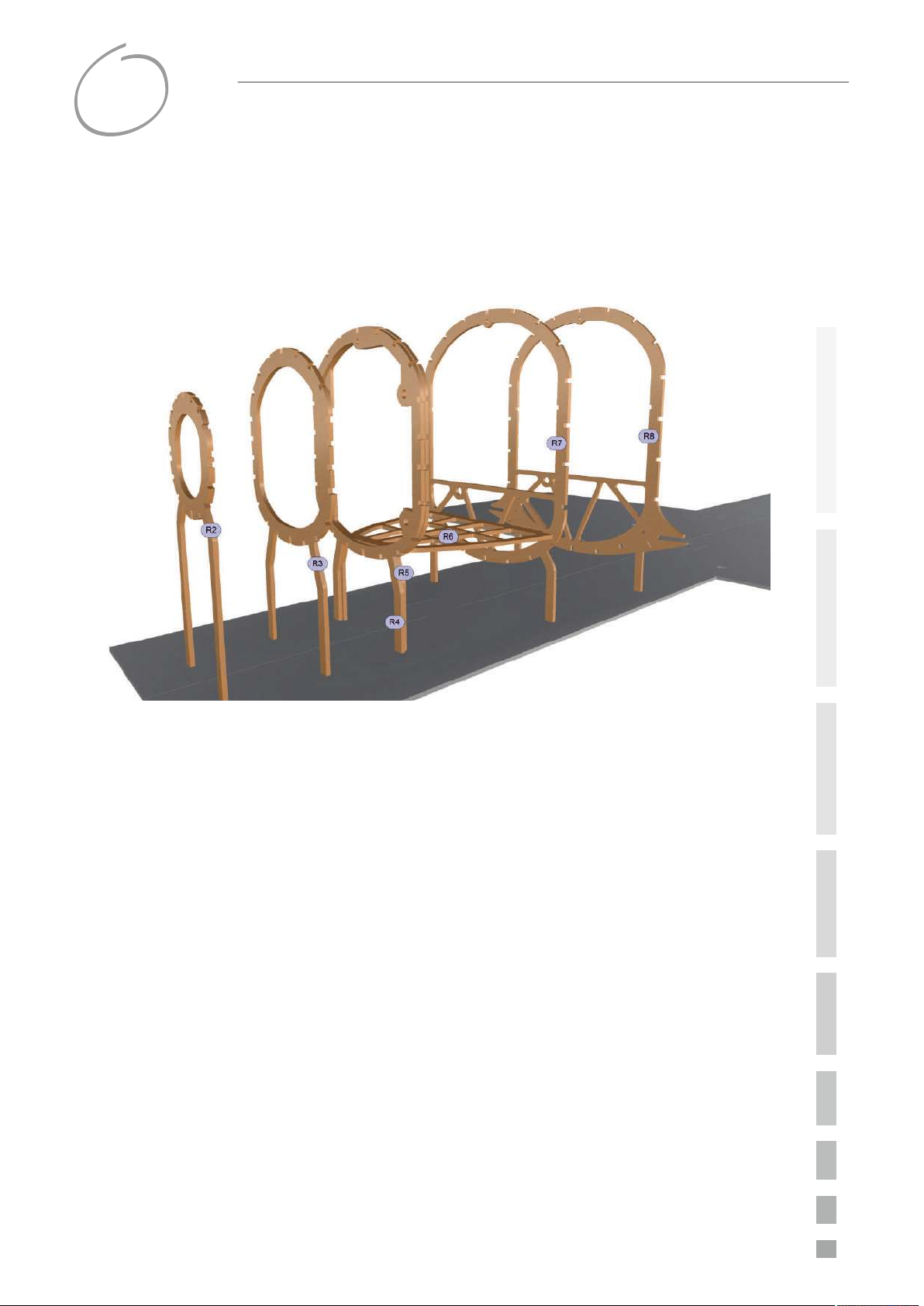

Den mittleren Spantensatz steckst Du wieder in die in der Helling vorgesehen Öffnungen. Klebe

die eben gefertigte Servorahmenbaugruppe, sowie die Kabinenauflage R19 zwischen die

Spanten R20 und R23. Die Spanten R11 und R23 sind asymmetrisch, die kreisrunden Bohrungen

kommen wieder rechts der Mitte zu liegen!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

5

Baubeschreibung

Rumpf \

„Bauch“ u. Kabinenrückwand

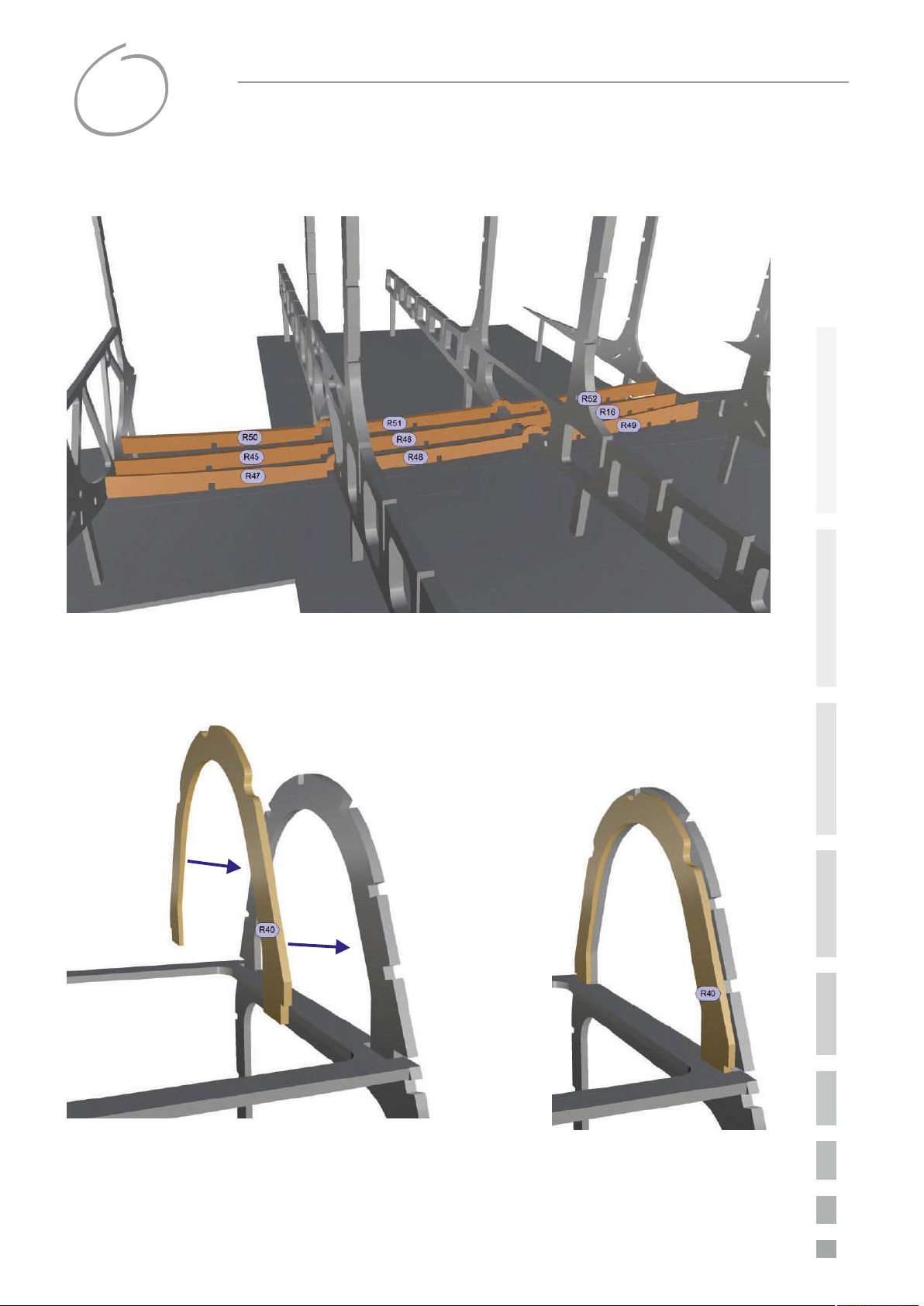

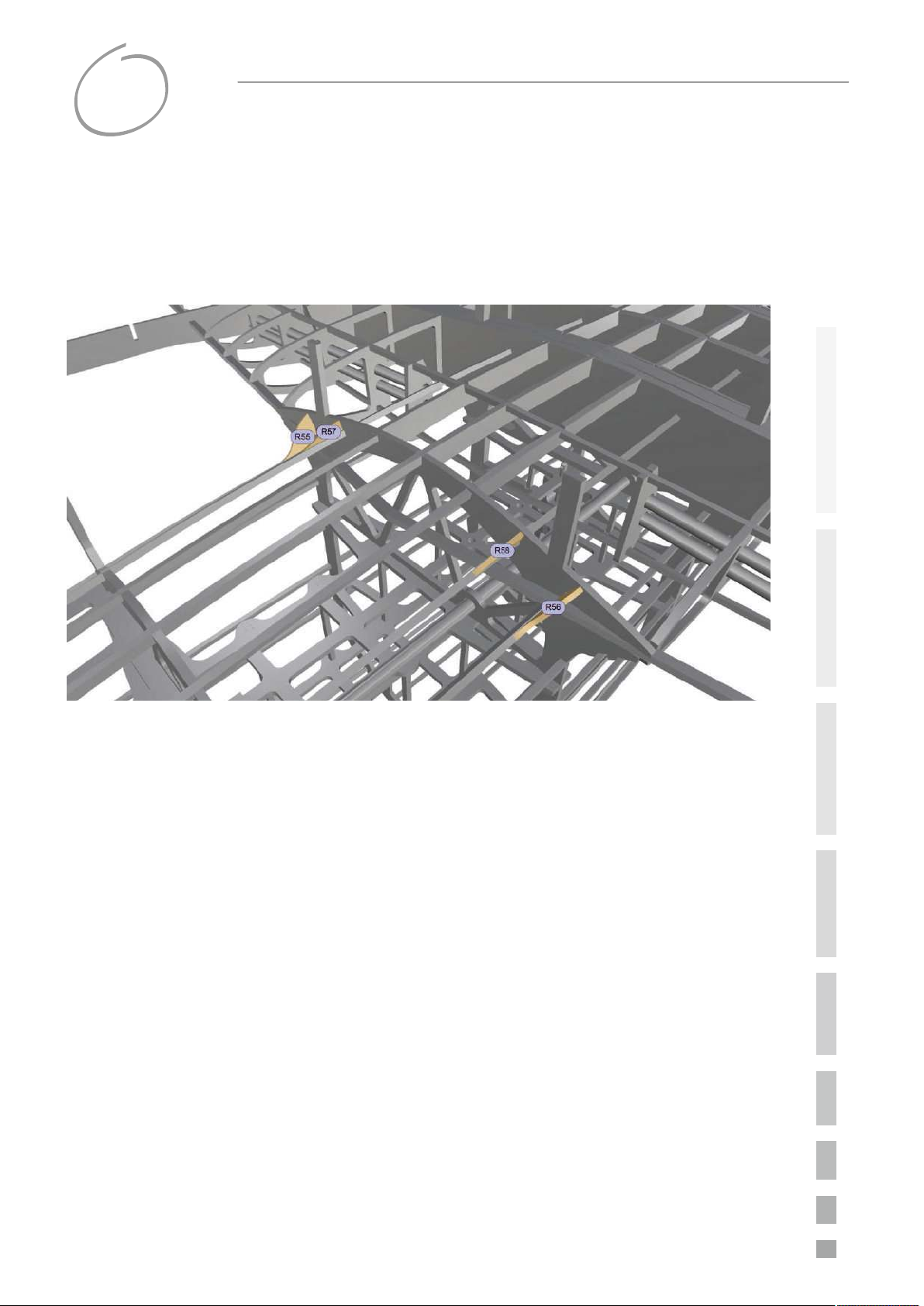

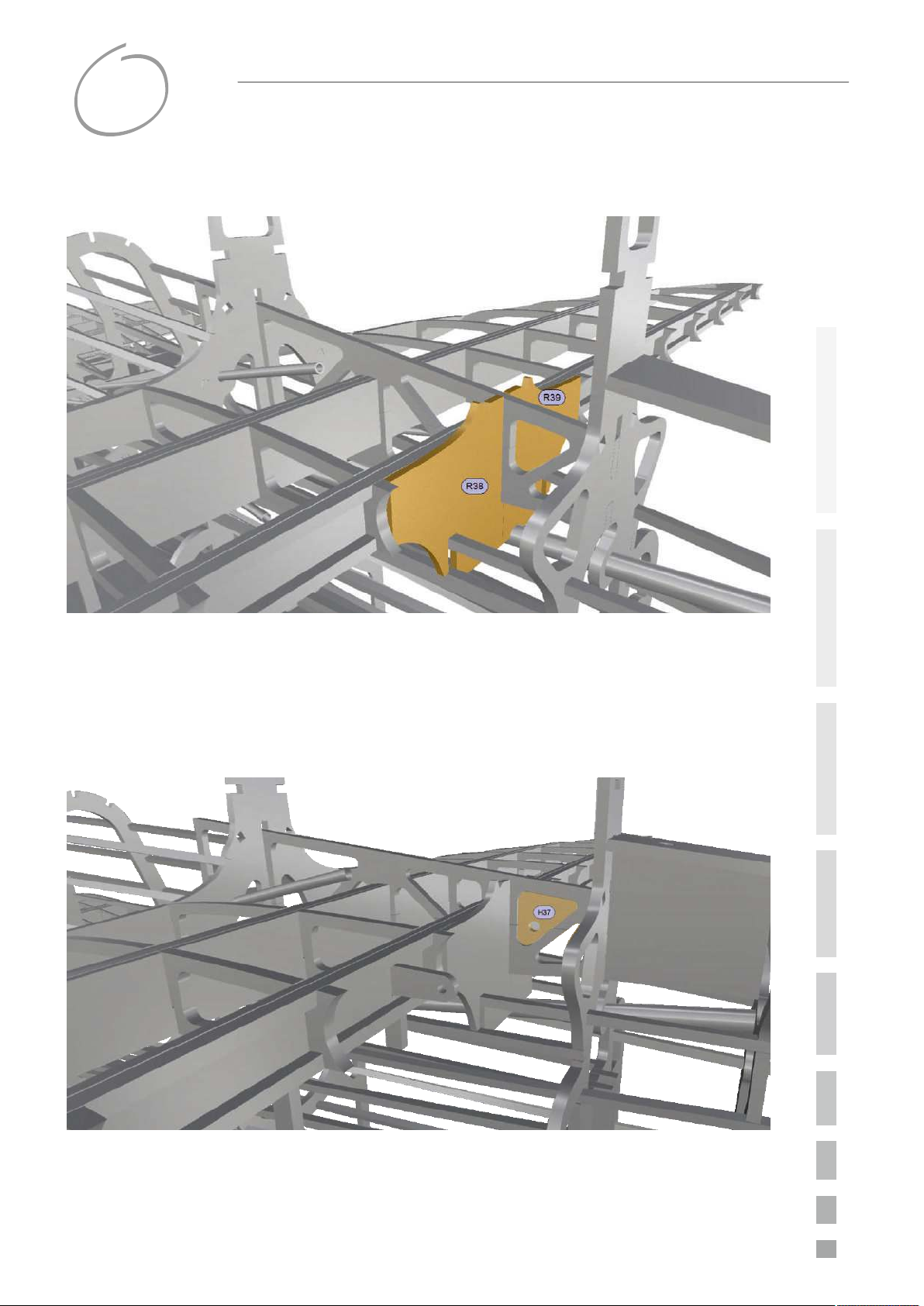

Die zentralen Spanten R8, R11, R13 und R17 werden unten durch die Pappelsperrholzteile

R16 und R45 bis R52 verbunden. (In diesem Bereich ersetzen diese Teile Längsgurte, die

sonst mit den quer durch den Tragflügel verlaufenden Holmen kollidieren würden.)

Den Balsabogen R40 klebst Du an den Spant R23. In der Kabi-

nenauflage R19 wurden hierfür zwei kleine Nuten vorbereitet.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

6

Baubeschreibung

Rumpf \

SR-Hauptspant \

Spornradführung

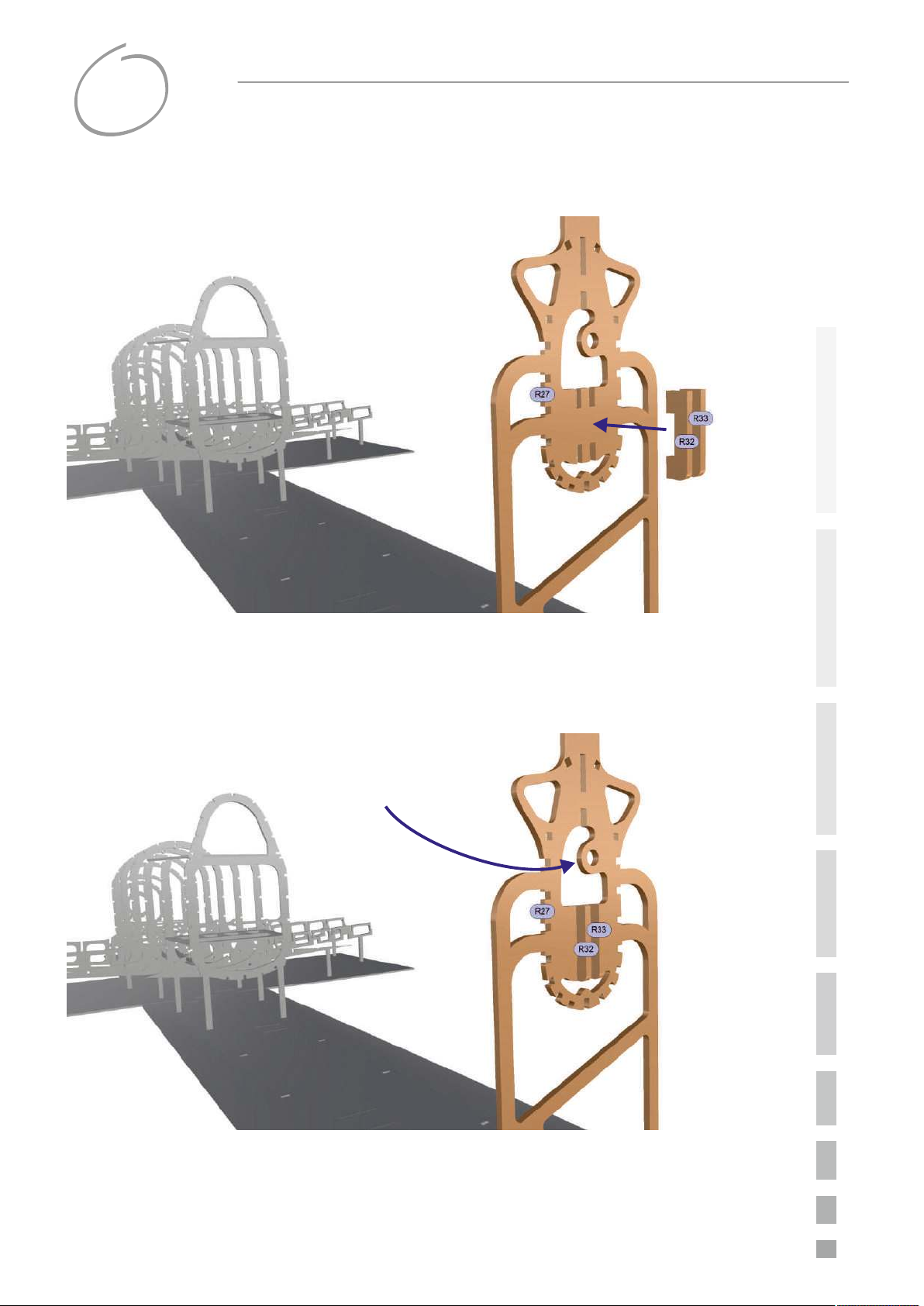

Der Aufnahme des Spornrads dienen die beiden kleinen Führungsteile R32 und R33, die Du an,

bzw. in den Seitenruderspant R27 klebst.

Der "Ring" ist wieder rechts

der zentralen Rumpfachse

anzuordnen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

7

Baubeschreibung

Rumpf \

Hintere Spantengruppe

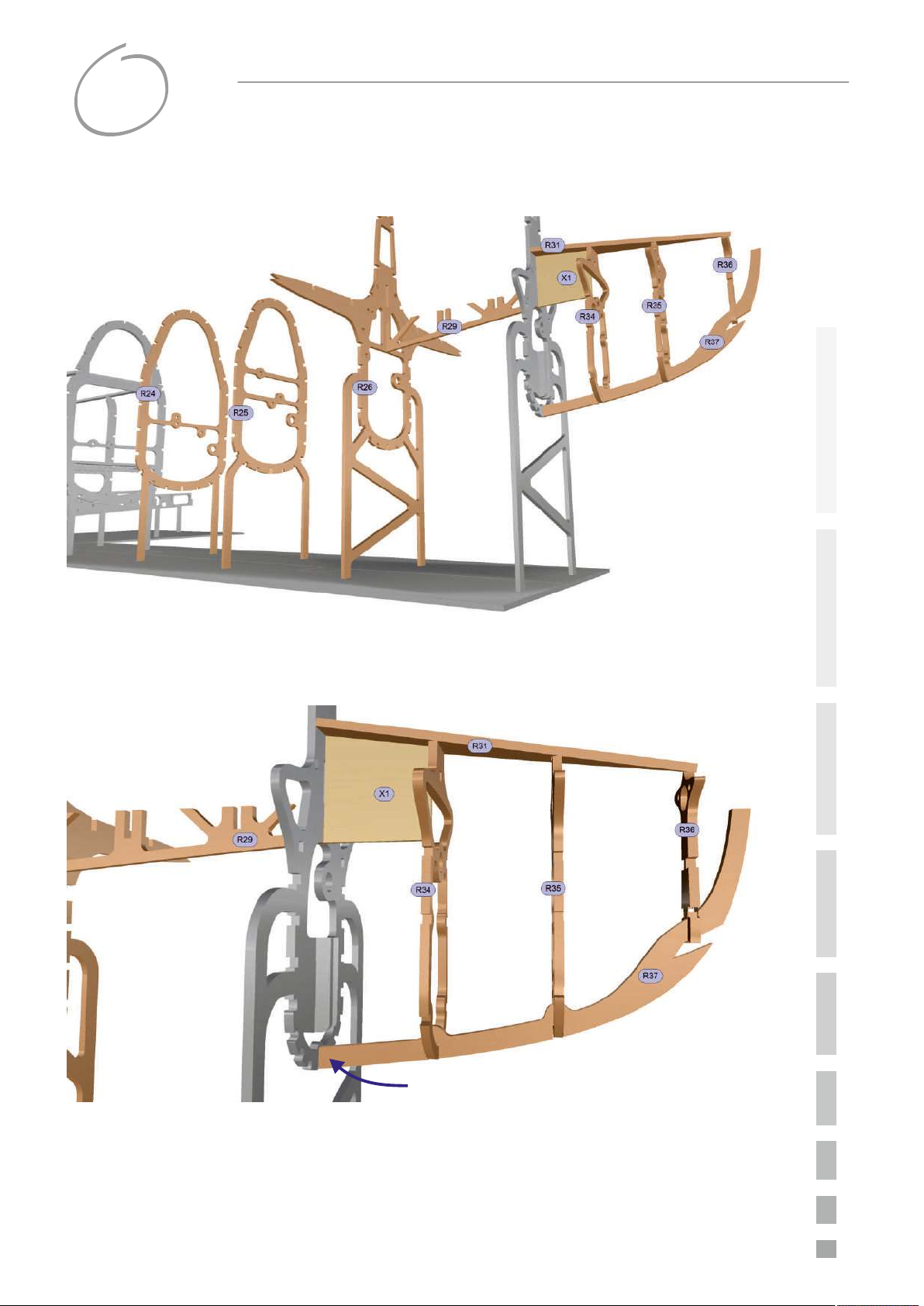

Das Balsateil X1 dient nur der Einstellung des richtigen Winkels zwischen dem Spant R27 und

dem unteren Seitenruderabschluss R31. X1 also nicht verkleben, Du kannst es gleich wieder

entfernen.

Der untere hintere Rumpfabschlussbogen R37

stützt sich an Spant R27 ab; er wird dort nicht in

die Nut gesteckt.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

8

Baubeschreibung

Rumpf \

Akkurutsche \

Hauptelemente

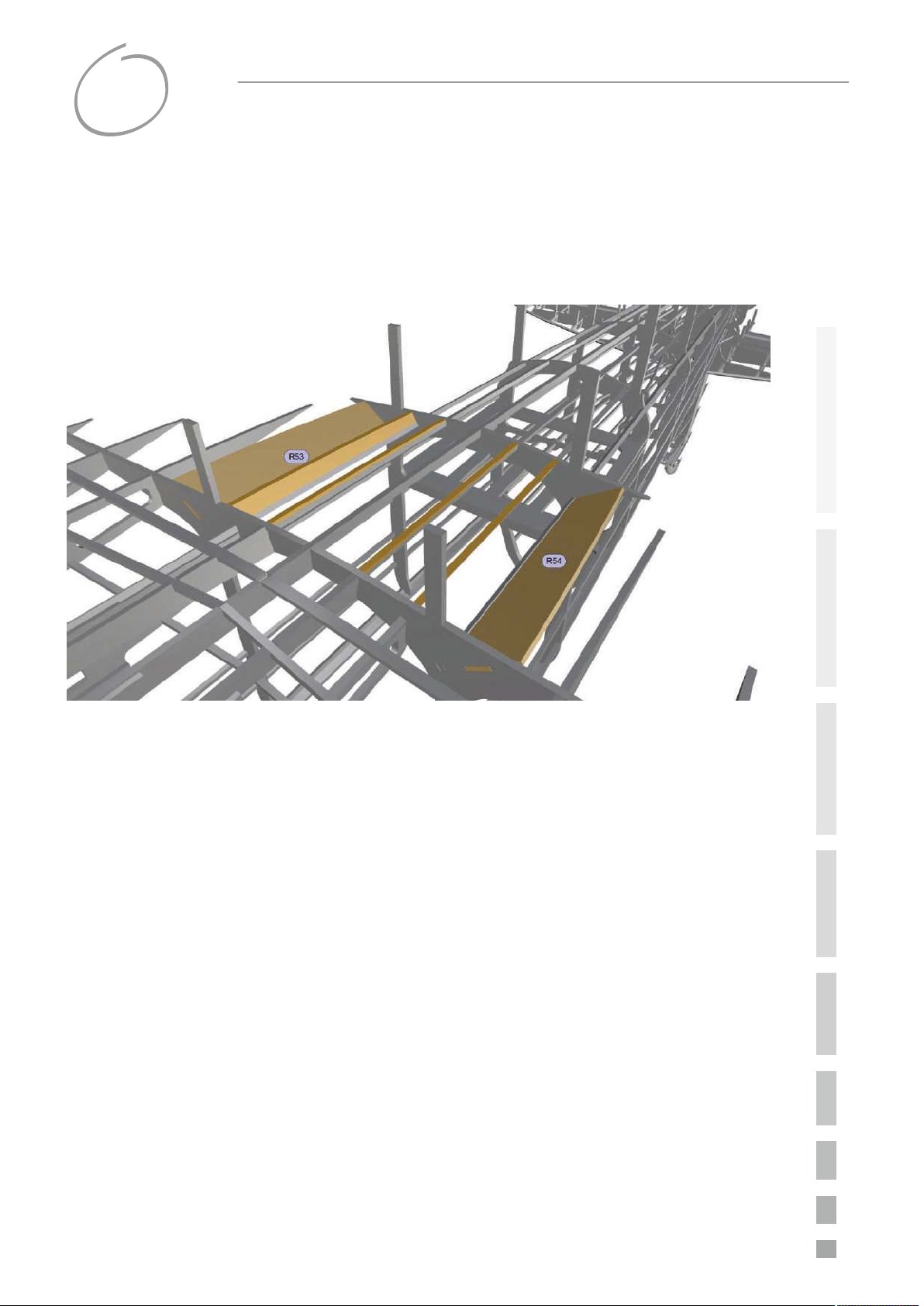

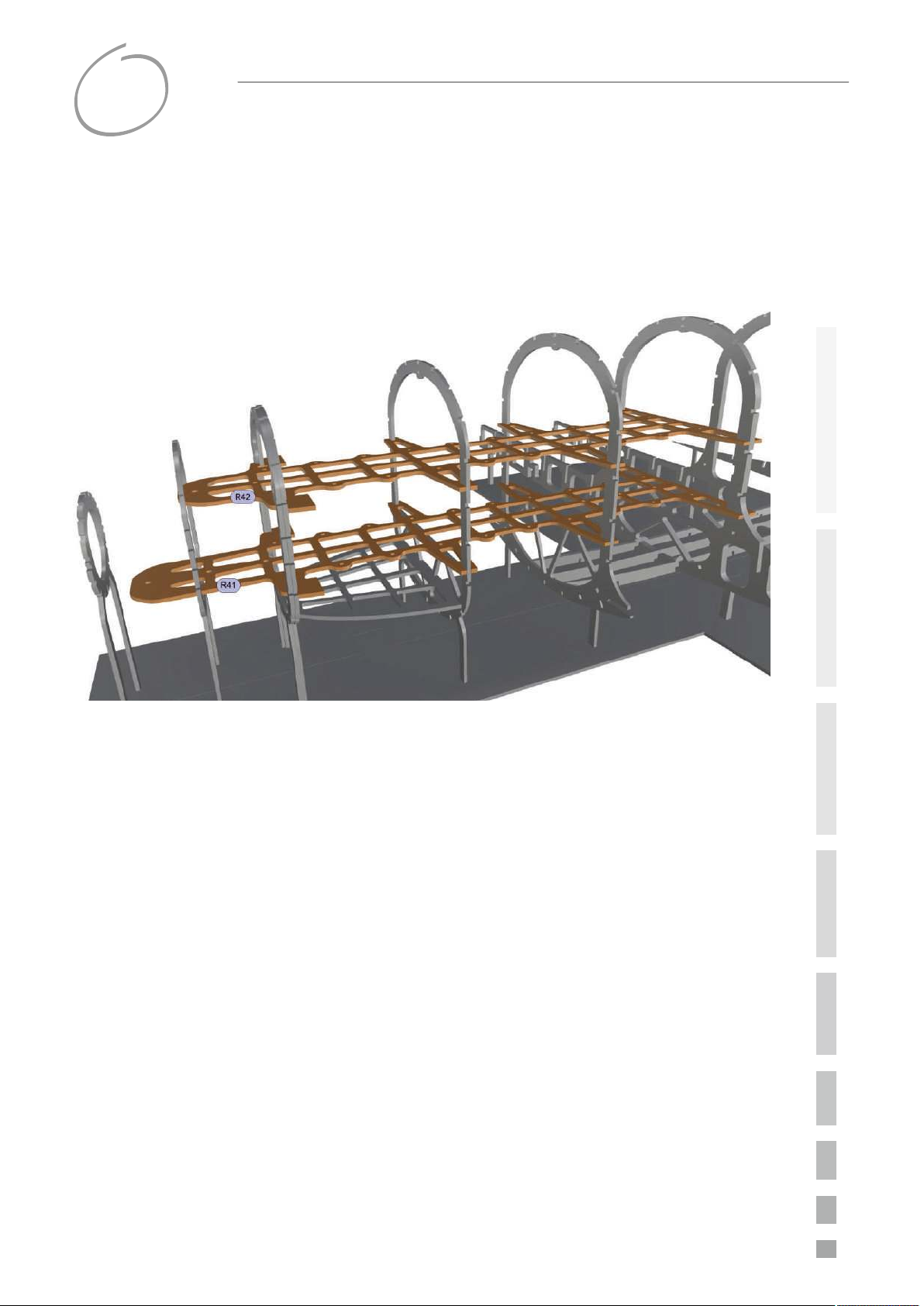

Passe die beide Teile R41 und R42 für die Akkurutsche ein, bevor Du sie mit den Spanten ver-

klebst. Am leichtesten gelingt das Einfädeln, wenn du die Bauteile von hinten durch den hinte-

ren der beiden großen Hauptspanten (R13) schiebst. Der Abschlussspant der Nase R4 (siehe

Schritt 2) sollte nicht versehentlich mit verklebt werden.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

9

Baubeschreibung

Rumpf \

Akkurutsche \

Schubstangenführung f. Akkuwiderlager

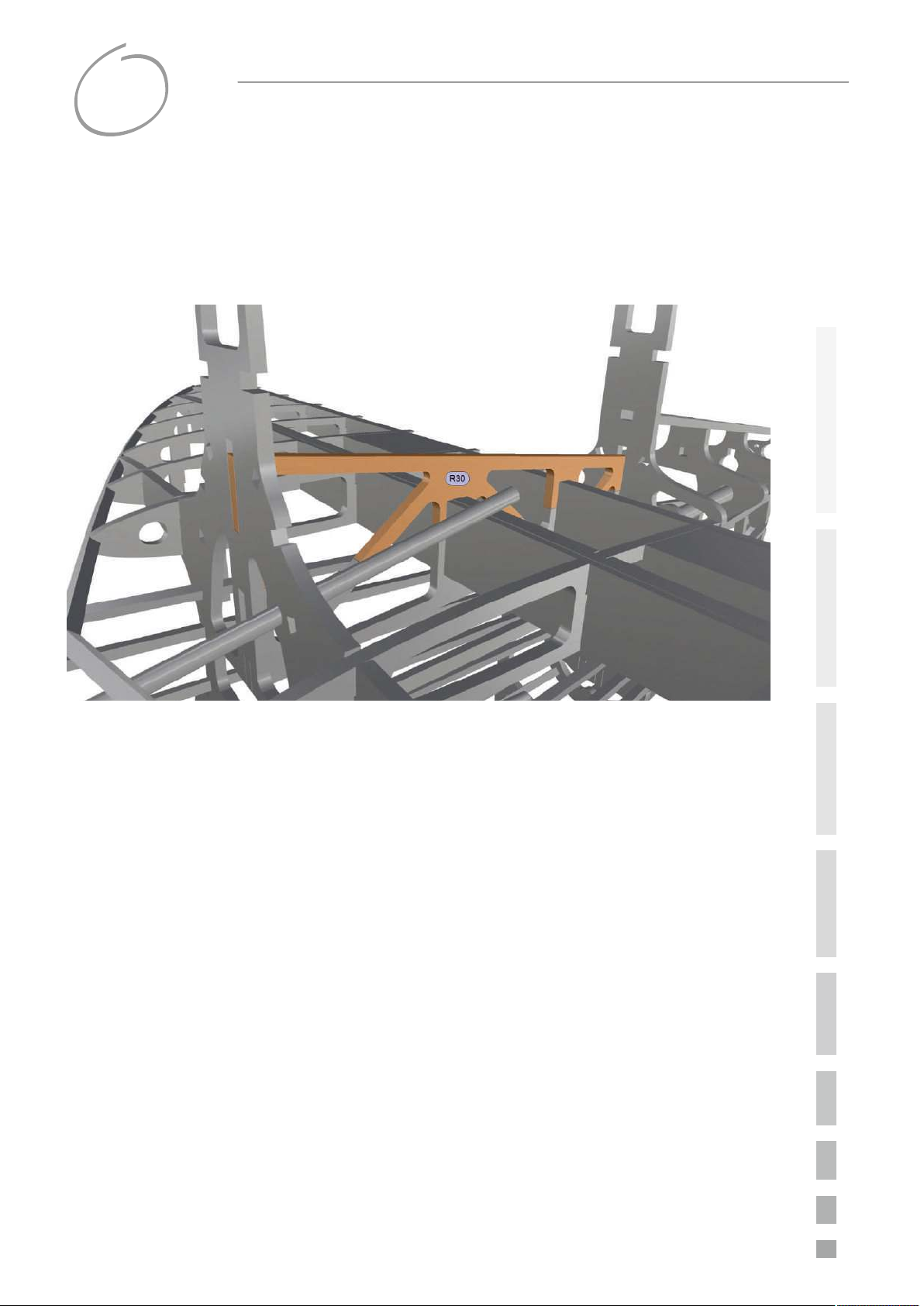

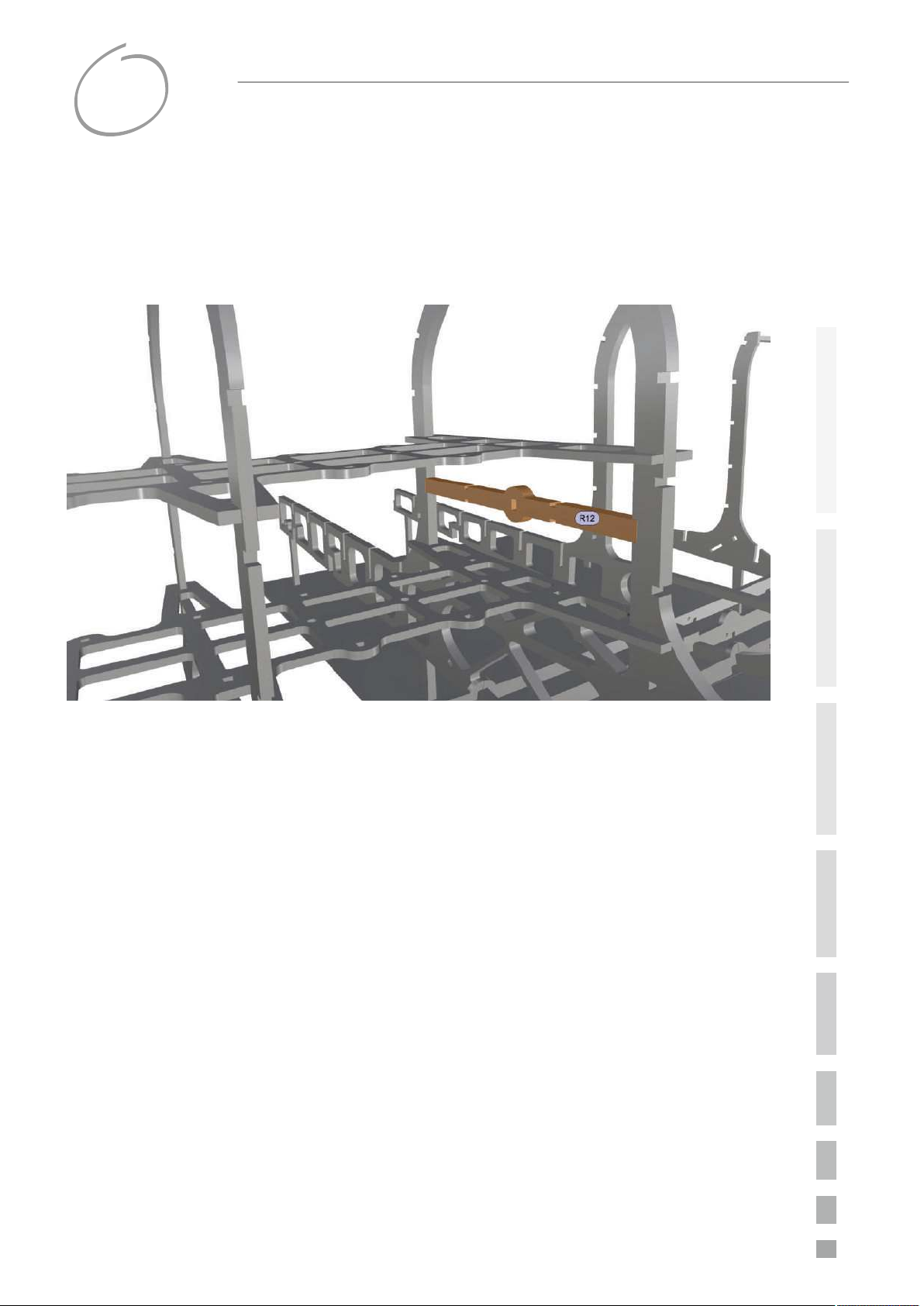

Durch die zentrale, rechtwinklige Öffnung in R12 soll später ein 3 x 5 mm Kiefernholzstab hin und

her verschoben werden können ohne zu klemmen. Sie liegt links der Mitte; R12 ist asymme-

trisch! Teste, ob ein 3x5 mm Kiefernholzstäbchen darin ohne zu klemmen bewegt werden kann

und arbeite diese Öffnung mit einer kleinen 3 mm-Vierkantschlüsselfeile gegebenenfalls ent-

sprechend aus, bevor Du das Teil mittig in den großen Rumpfhauptspant klebst.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

10

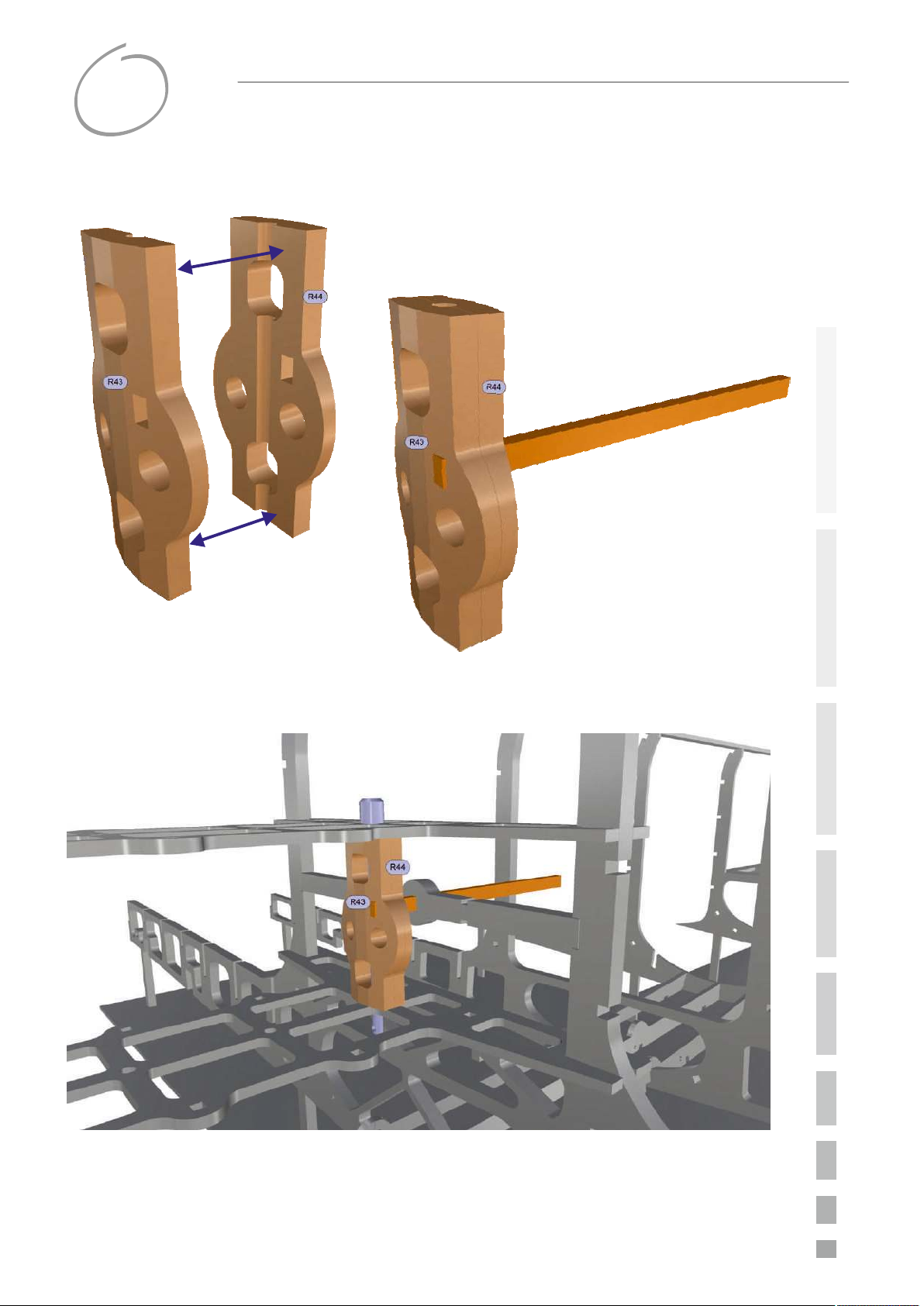

In das Akkuwiderlager klebst Du ein Stück 3x5

mm Kiefernleiste, etwa 10 bis 12 cm lang.

Baubeschreibung

Rumpf \

Akkurutsche \

Akkuwiderlager

Die hier gezeigte Form musst

Du aus den beiden Pappel-

sperrholzteilen R43 und R44 he-

raus arbeiten, d.h. die Rand-

bereiche solltest Du leicht fa-

sen.

Die halbrunde, vertikal verlau-

fende Zentralnut arbeitest Du in

jedem der beiden Teile mit ei-

ner kleinen Rundfeile aus. Auch

auf der Ständerbohrmaschine

lässt sich das gut machen.

Der Aluminium-Sicherungsstift, der nach dem Verkleben der beiden Hälften durch die nun

entstehende "Bohrung" (Æ 4 mm) geführt wird (siehe Bild unten), soll nur streng verschiebbar

sein. Er wird das Akku-

widerlager später an

seinem Platz halten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

11

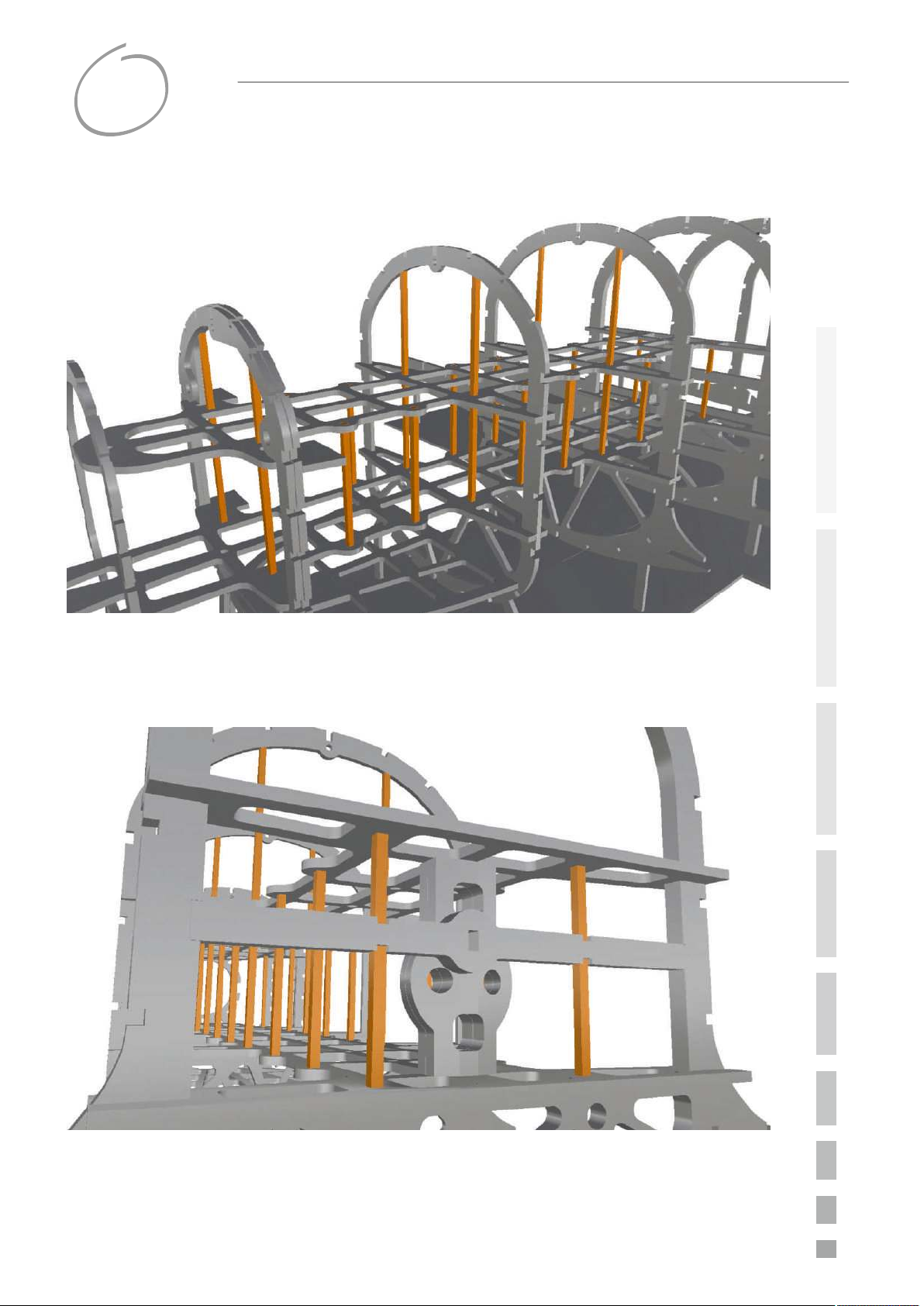

Länge vierzehn Kiefernholme, 3 x 3 mm, auf ein Maß

von je 65 mm ab. Klebe sie in die kleinen,

quadratischen Aussparungen der bei-

den Brettchen der Akkurutsche (R41,

R42), wie im

Bild gezeigt.

Baubeschreibung

Rumpf \

Akkurutsche \

Seitliche Führung

Die sechs langen Holme innerhalb der Rumpfspanten messen 103, 127 bzw. 139 mm.

Das hintere Paar Kiefernholme wird jeweils geteilt und entsprechend dem unteren Bild zusätz-

lich mit der Führungsstrebe R12 (s. Schritt 9) verbunden.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

12

Baubeschreibung

Rumpf \

Elektro \

Rohr f. Heckposi

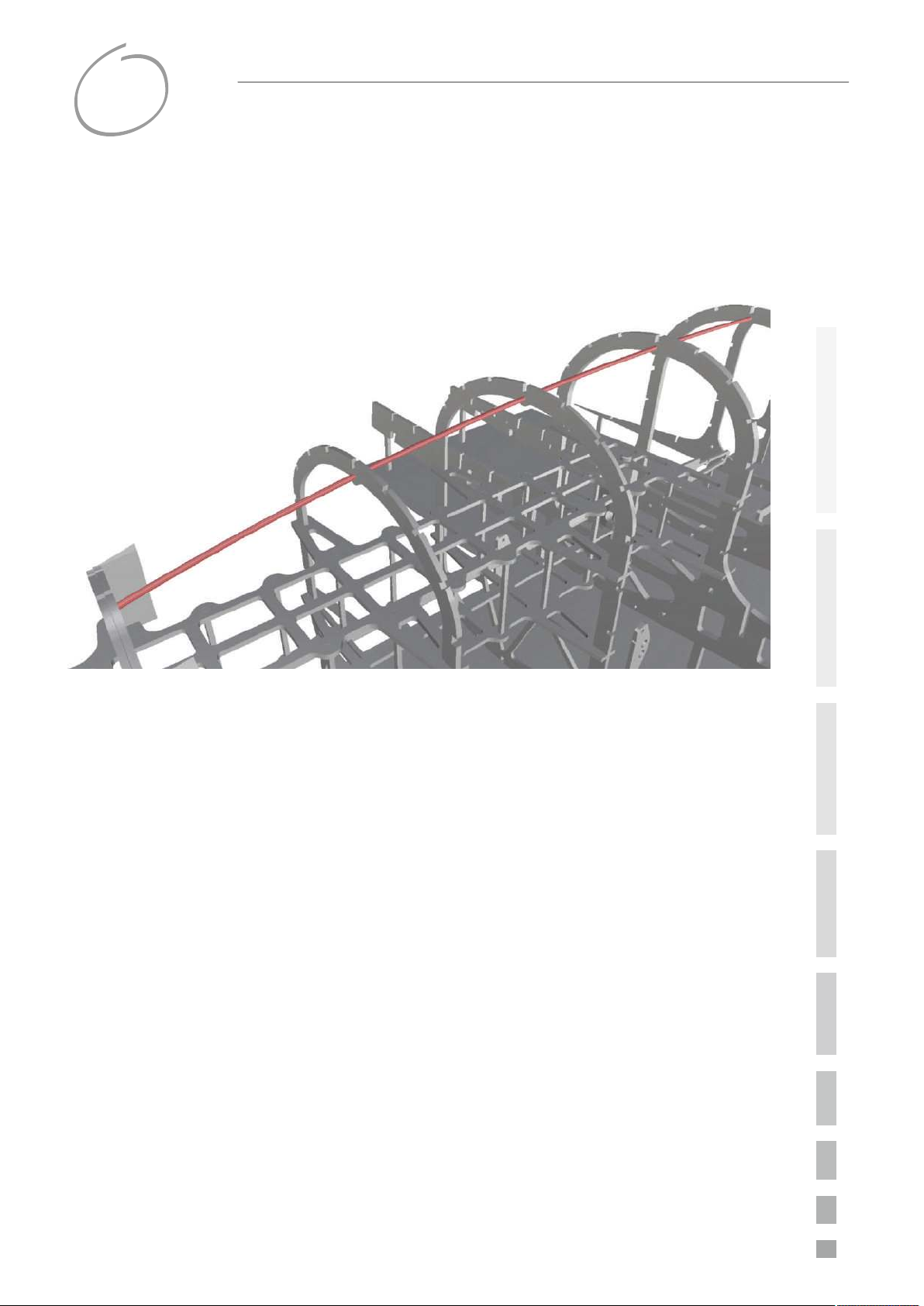

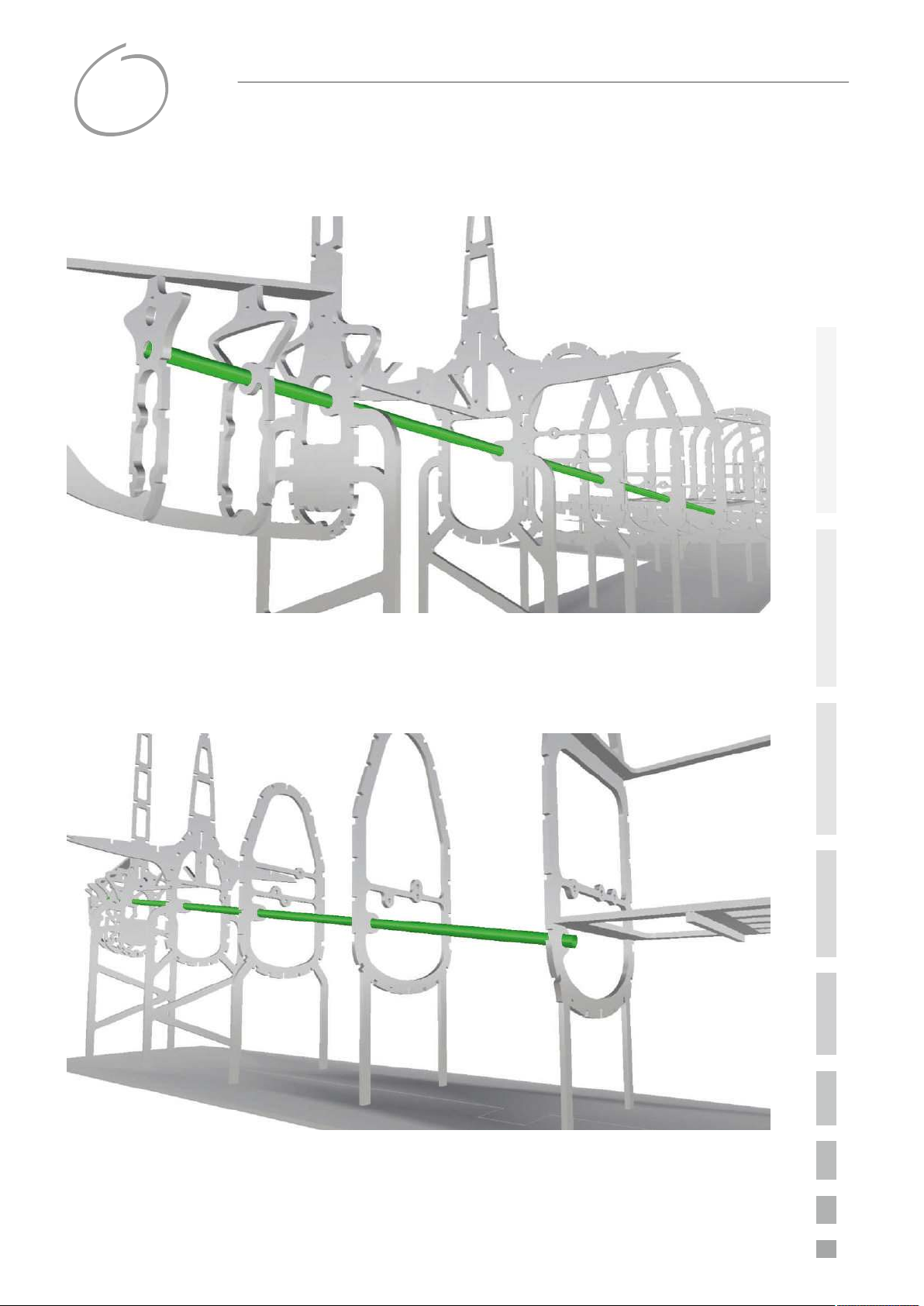

Schleife den "Sangria-Trinkhalm" vor dem Einkleben auf ganzer Länge etwas an. Weil das Röhr-

chen leicht schräg verläuft, passt Du die Spantendurchlässe gegebenenfalls vorher an. Mit CA

einkleben. Der in diesem Bauschritt dargestellte Halm dient der Führung der Adern für die Heck-

positionsbeleuchtung (optional).

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

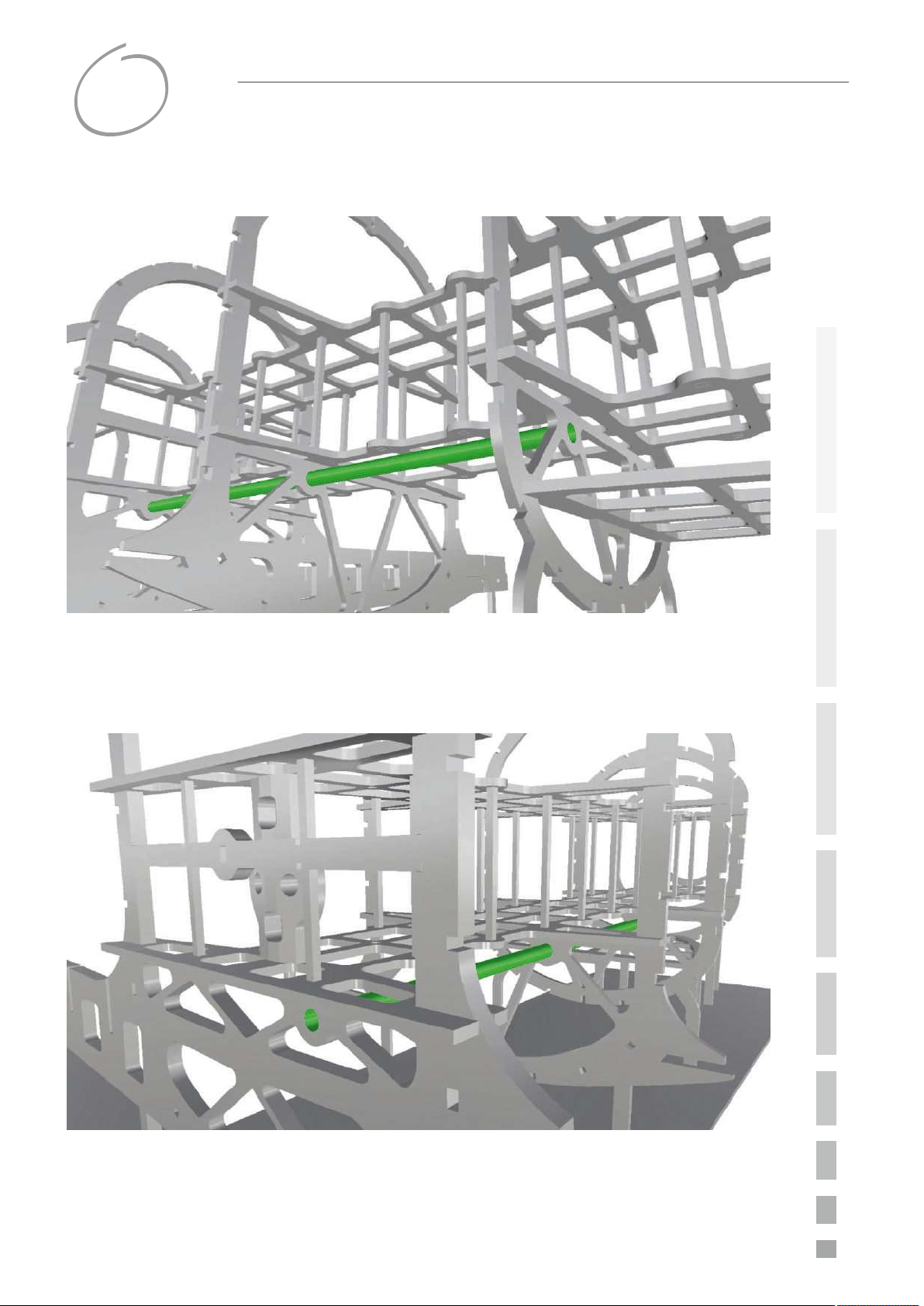

13

Baubeschreibung

Rumpf \

Elektro \

Rohr f. RC-Akku, FW-Akku u. Landelicht

Durch diesen Halm im vorderen Rumpfbereich kannst Du später die zum Landelicht in der Na-

se führenden Adern verlegen, ebenso die Verbindungsleitungen von Empfänger- und Fahr-

werksakku (auf Brettchen R6 installiert, s. Schritt 2) zur Rumpfmitte.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

14

Baubeschreibung

Rumpf \

Anlenkung \

Bowdenzugrohre f. SR u. HR

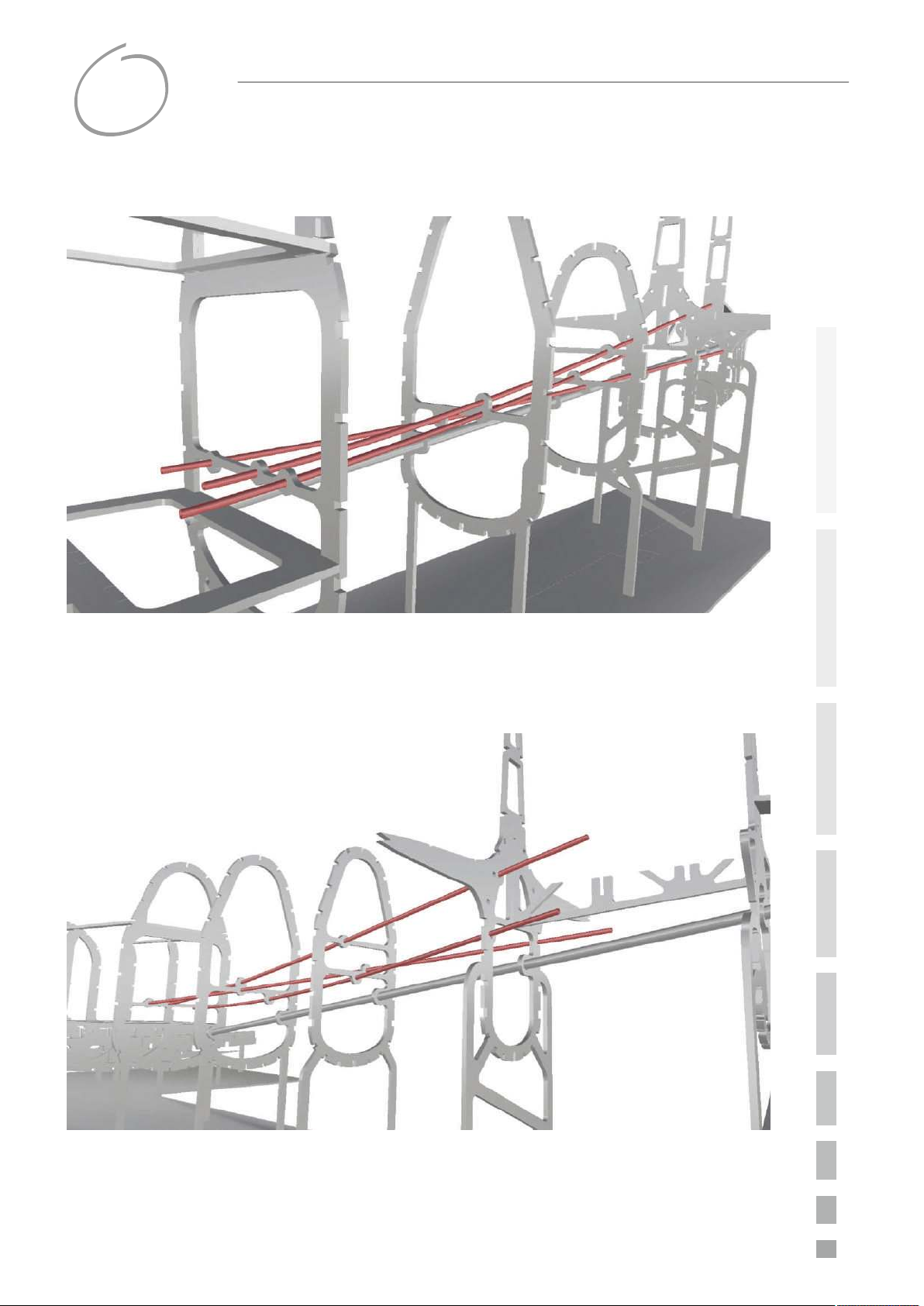

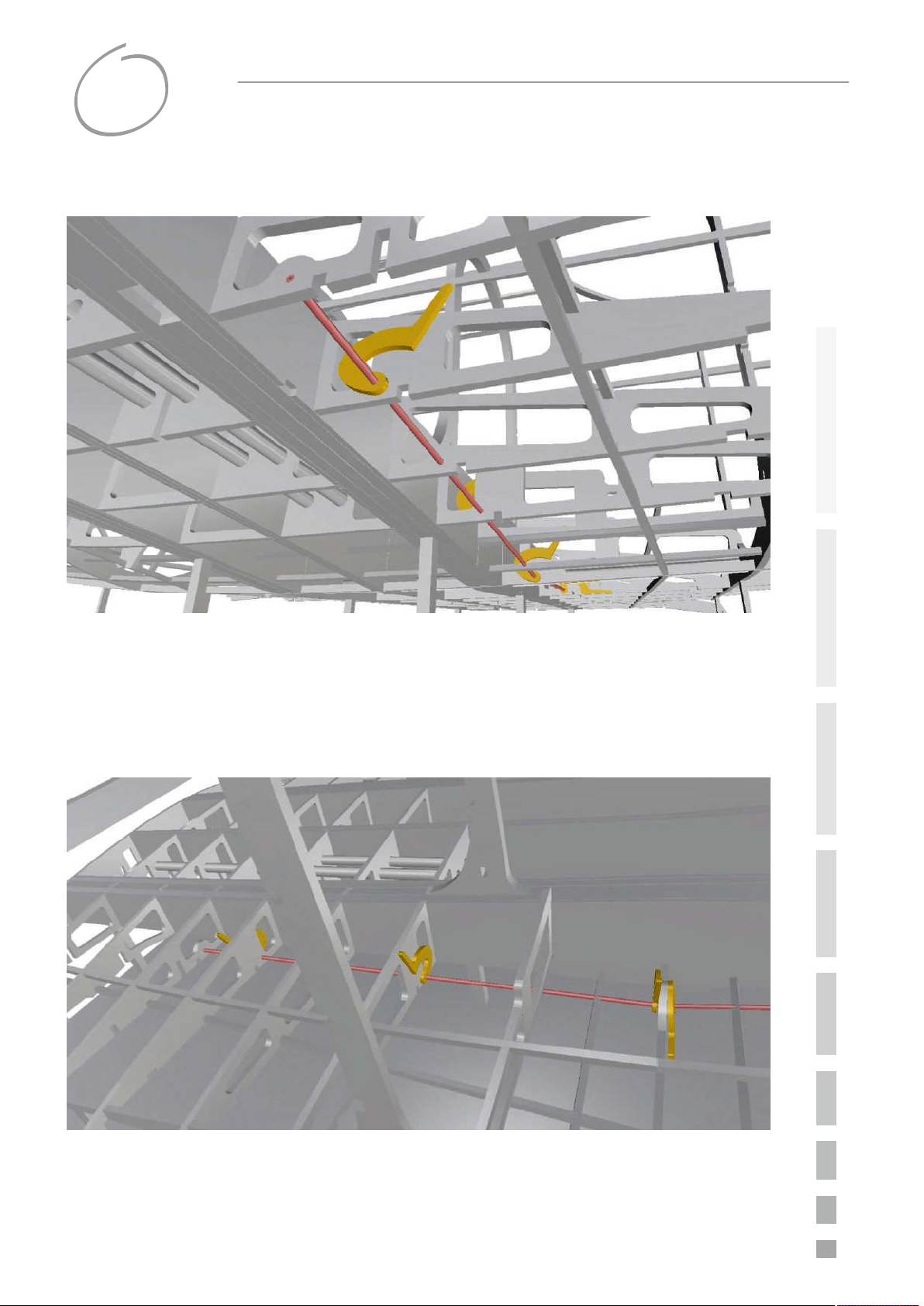

Links und rechts verlaufen die sich kreuzenden Bowdenzüge der beiden Höhenruder. Aus Si-

cherheitsgründen solltest Du für jedes Ruderblatt eine eigene Rudermaschine vorsehen.

Der mittig vom Servobrettchen nach hinten oben verlaufende Bowdenzug bedient das Seiten-

ruder und sollte vorerst nicht verklebt werden. Die Verbindung des Rumpfes mit dem Höhen-

leitwerk geht so später leichter von der Hand.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

15

Baubeschreibung

Rumpf \

Nase \

Füllstücke f. Nasenarretierung (1)

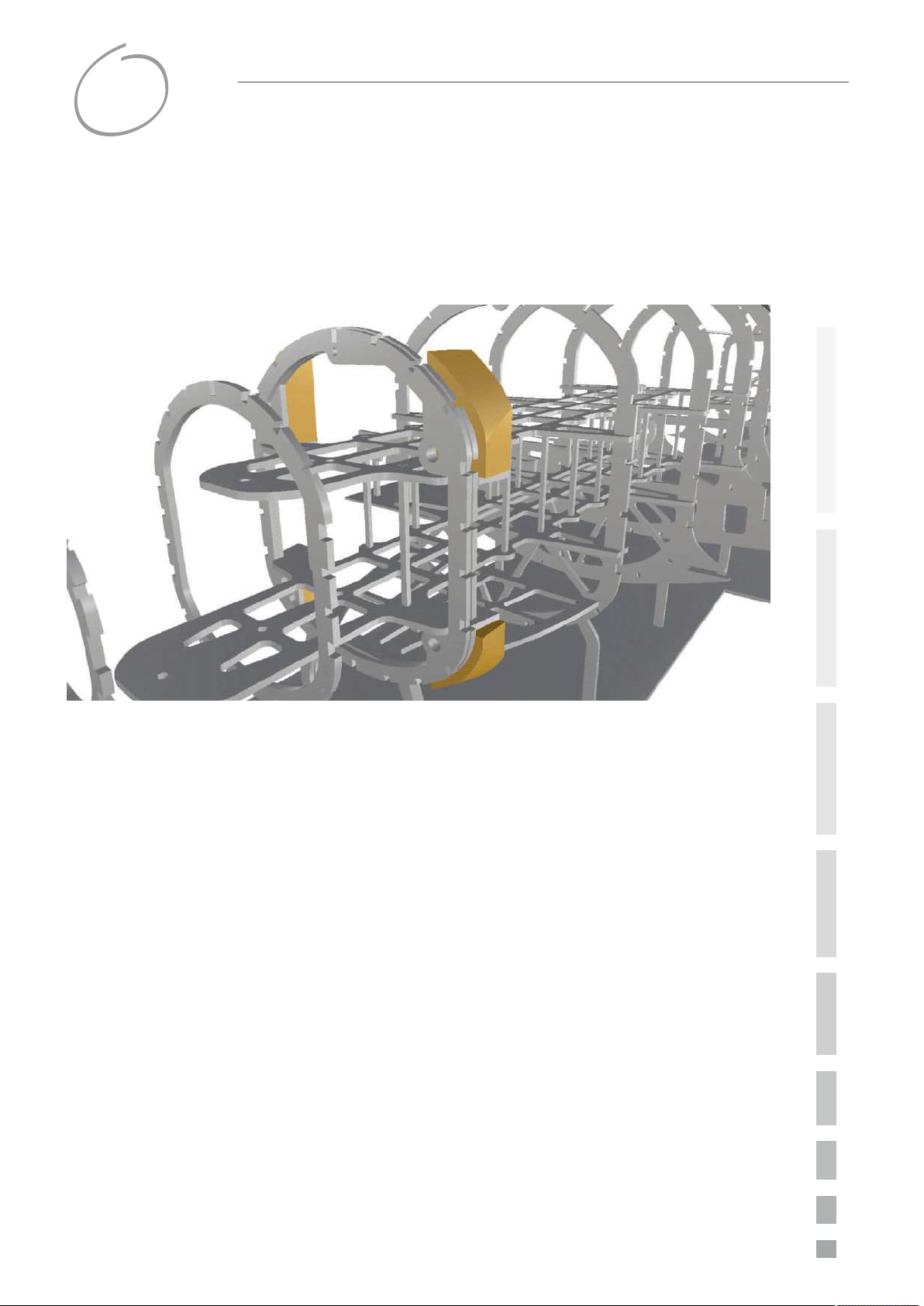

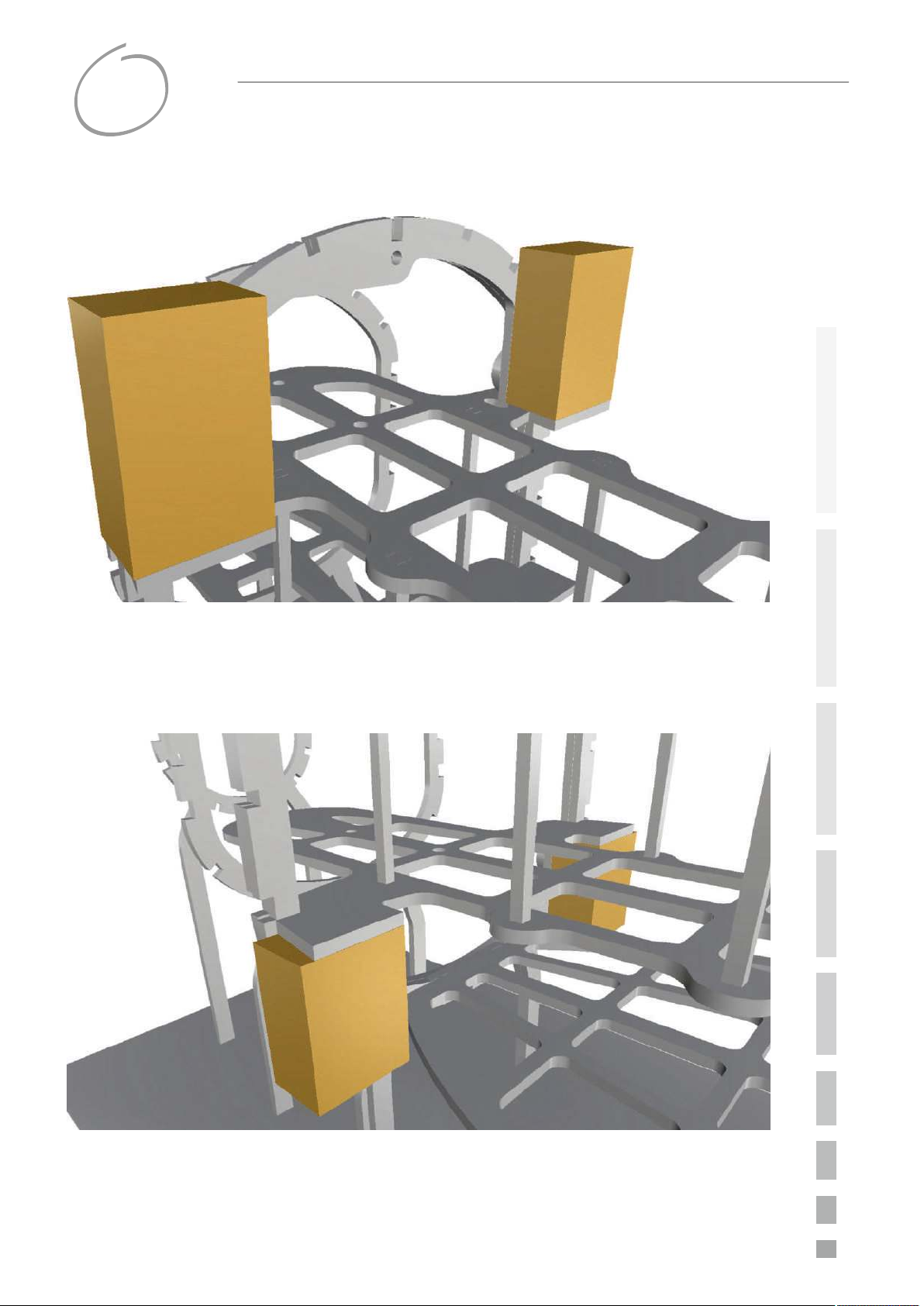

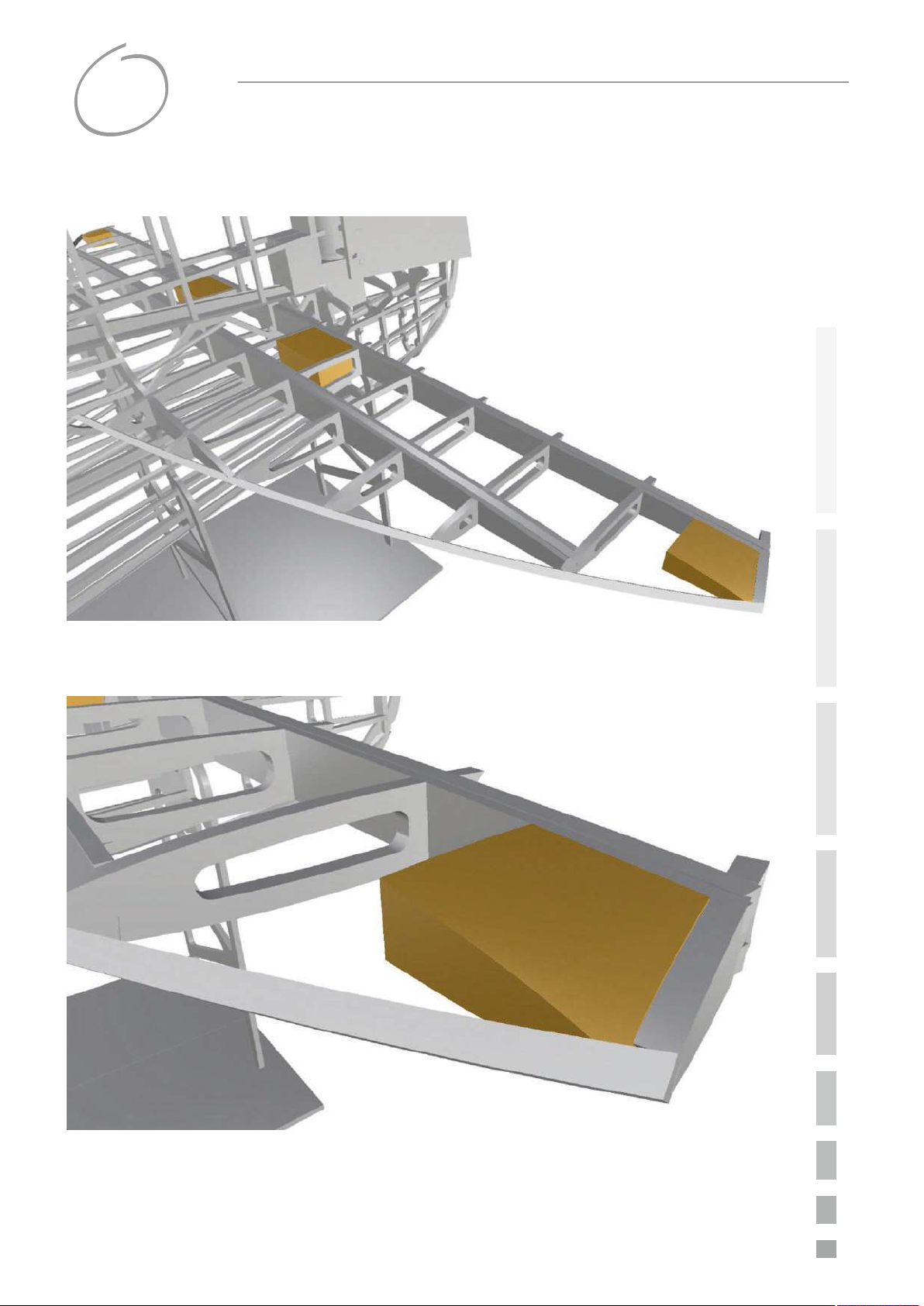

Verklebe vier grob vorbereitete Balsaklötzchen mit den im Bild gezeigten Bauteilen ...

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

16

Baubeschreibung

Rumpf \

Nase \

Füllstücke f. Nasenarretierung (2)

... und verschleife sie der Außenkontur des Rumpfes folgend mit etwas Übermaß.

Diese Klötzchen werden als Futter und Führung der Neodym Stiftmagnete zur Arretierung der

abnehmbaren Nase dienen. Sehe die zugehörigen Führungsbohrungen bereits jetzt vor. Die

Magnete selbst wirst Du erst später einkleben.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

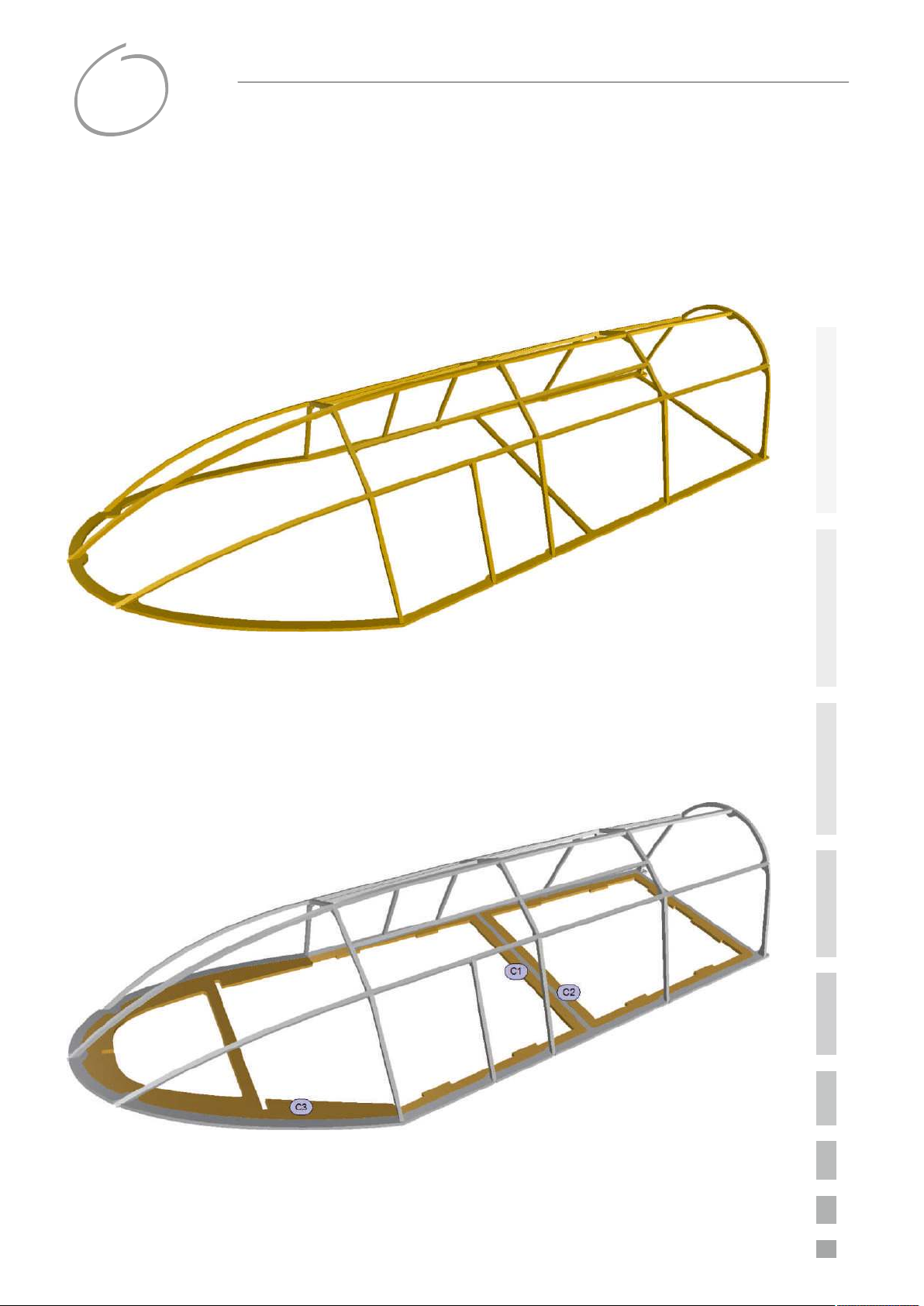

17

Baubeschreibung

Rumpf \

Kabinenhaube \

Bowdenzug f. Arretierung

Bereite die kleinen, kreisrunden Ausfräsungen der vorderen Spanten mit der 3 mm Rundfeile so

vor, dass Du ein Bowdenzugröhrchen nach hinten bis in den Cockpit-Bereich ohne nennens-

werten Widerstand durchführen kannst. Das Röhrchen bitte noch nicht verkleben.

Die später darin laufende Bowdenzugseele zusammen mit dem 0,8 mm Stahlkern wird die Ka-

binenhaube sichern. Den Draht wirst Du vorne 90° abwinkeln. Bei aufgesetzter Rumpfnase soll er

in der kleinen gefrästen Nut des Spants R5 (s. Schritt 2) verschwinden.

Je nach persönlicher Vorliebe kann natürlich eine andere Art der Kabinenhaubenarretierung

gewählt werden, insbesondere wenn Du "Scale-Ambitionen" hegst. Beim Original ist die Haube

rechts angeschlagen und lässt sich seitlich hoch klappen!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

18

Baubeschreibung

Rumpf \

Kabinenhaube \

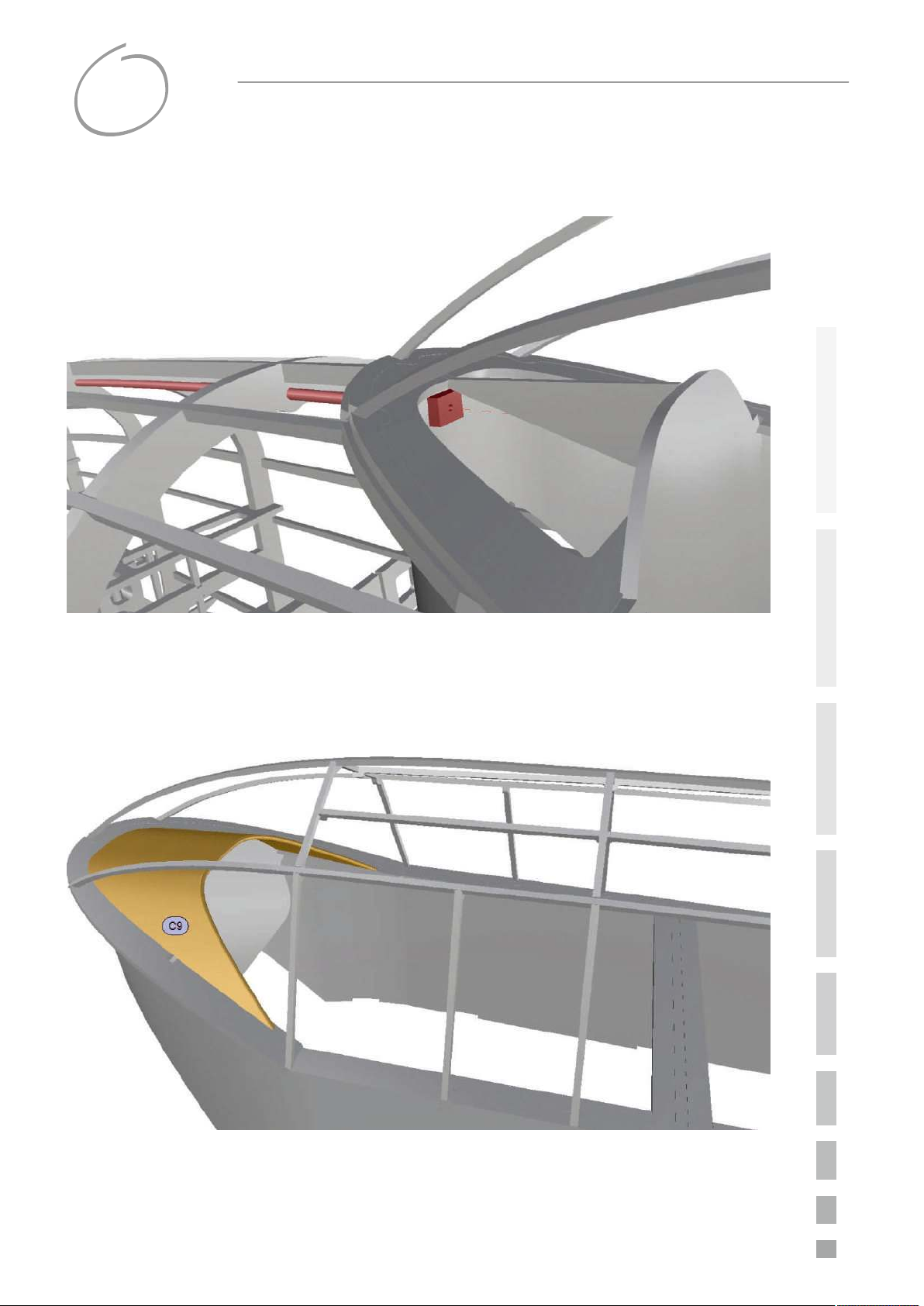

"Gitterrohrrahmen"; Rahmeneinfassung

Verbinde die GfK-Teile zu dem "Gitterrohrahmen". Schleife die Klebestellen vorher an. Verwen-

de am besten 2K-Epoxy.

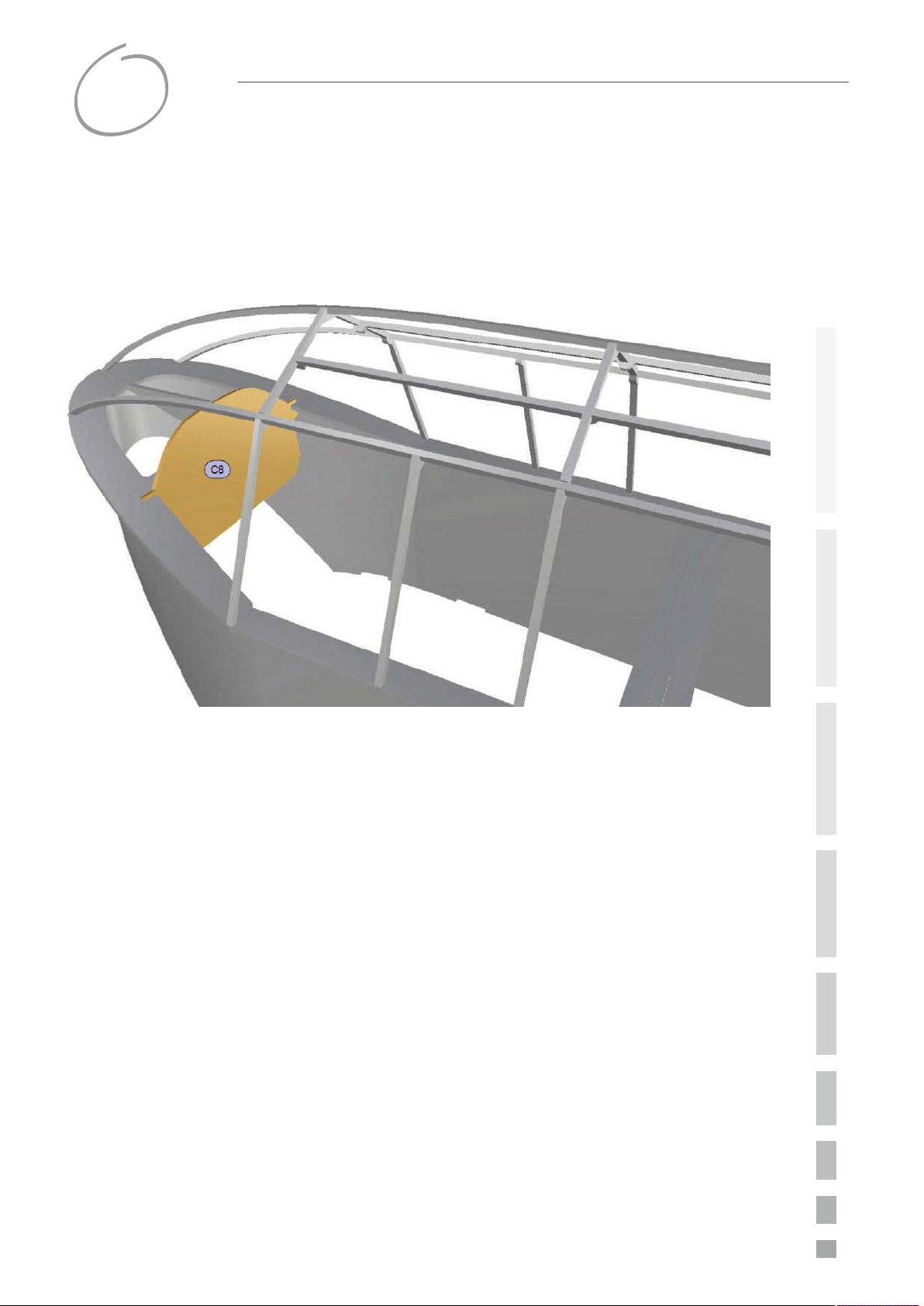

Scalemodellbauer sollten nun ein bisschen weiter blättern und sich die die Kabine betreffen-

den Schritte (92 ff) einmal ansehen. Auch kann der Rahmen bereits jetzt lackiert werden.

Semiscale-Modellbauer kleben nun die Teile C1, C2 und C3 aus 2 mm Haltbalsa in den Rah-

men.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

19

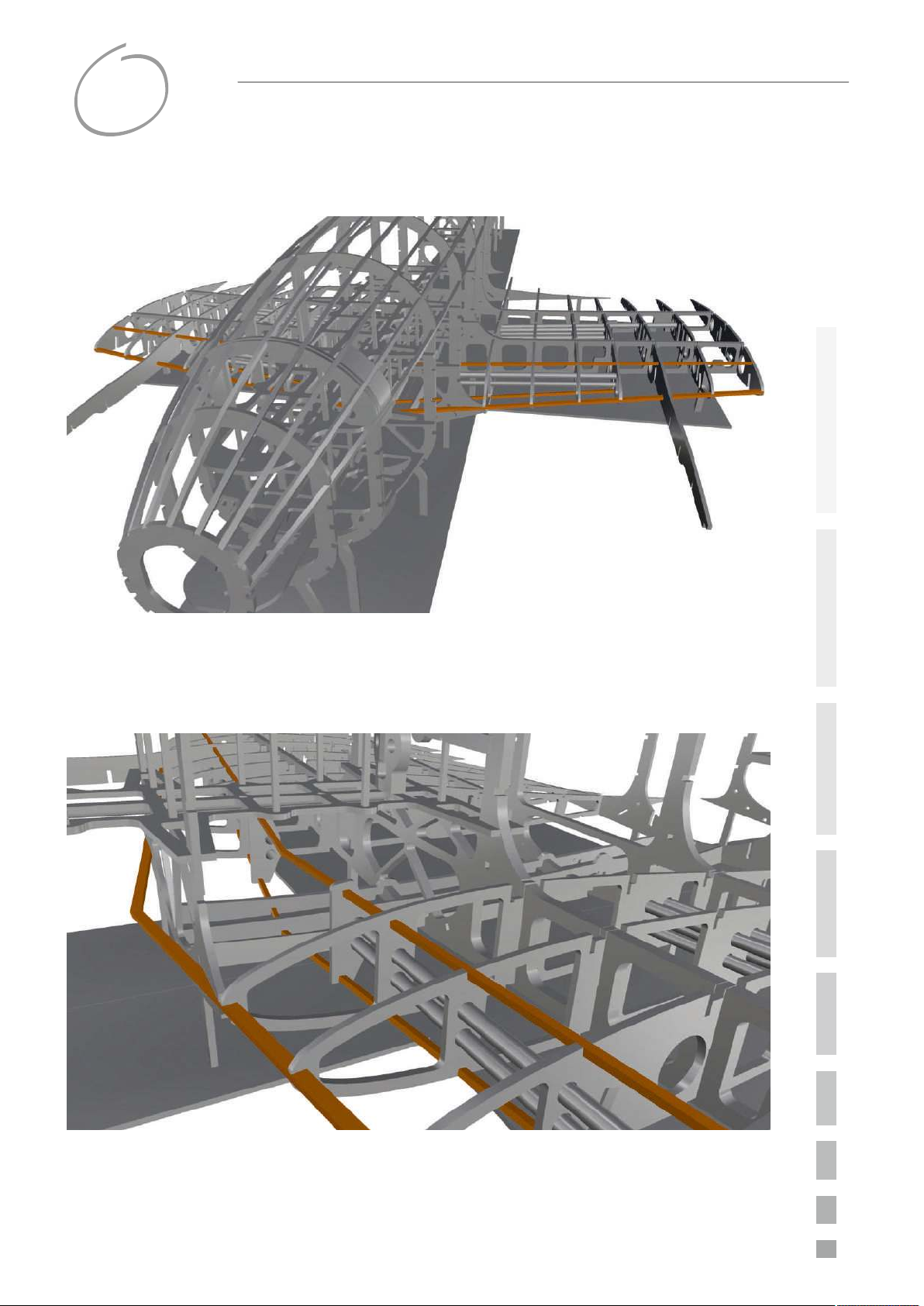

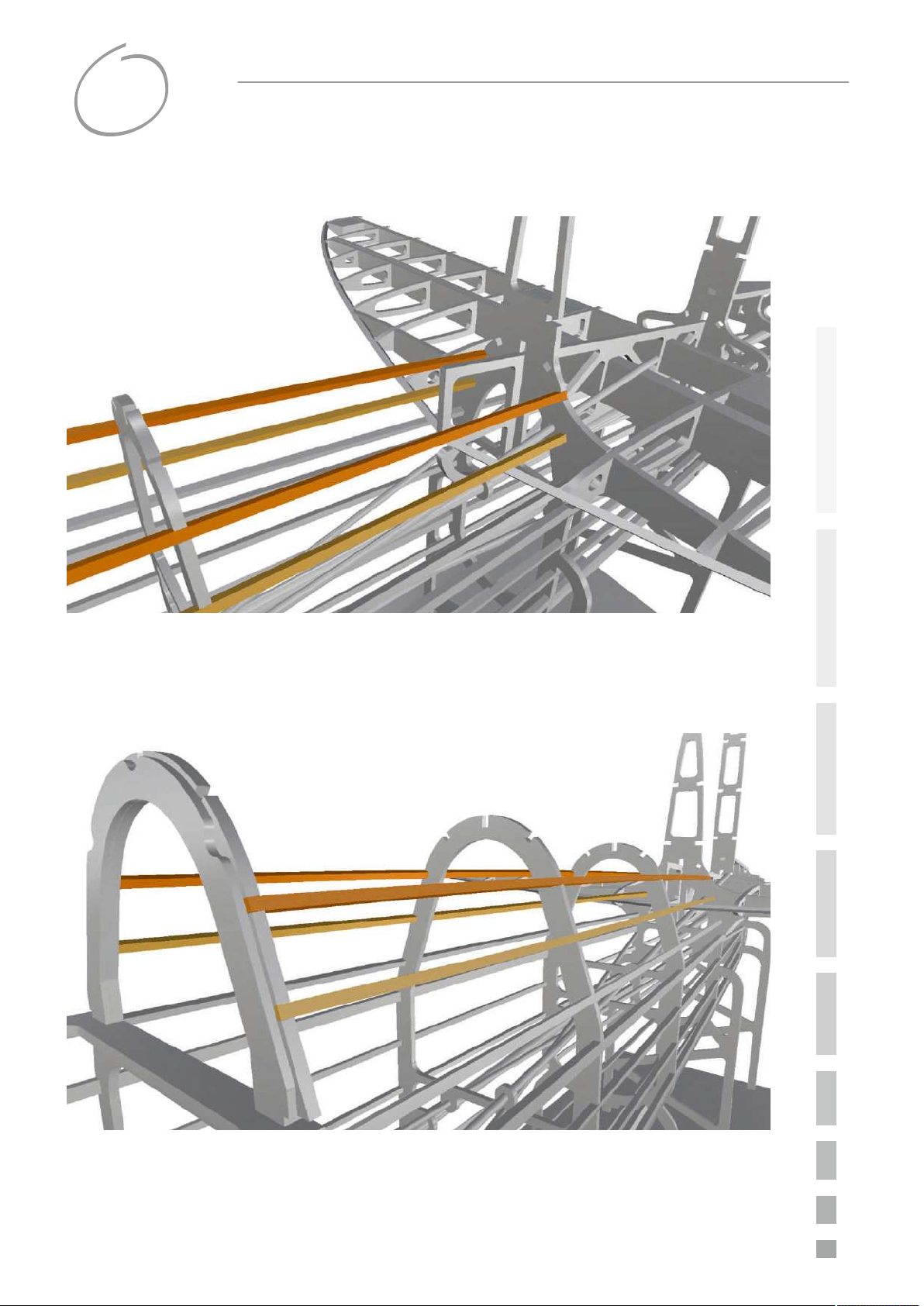

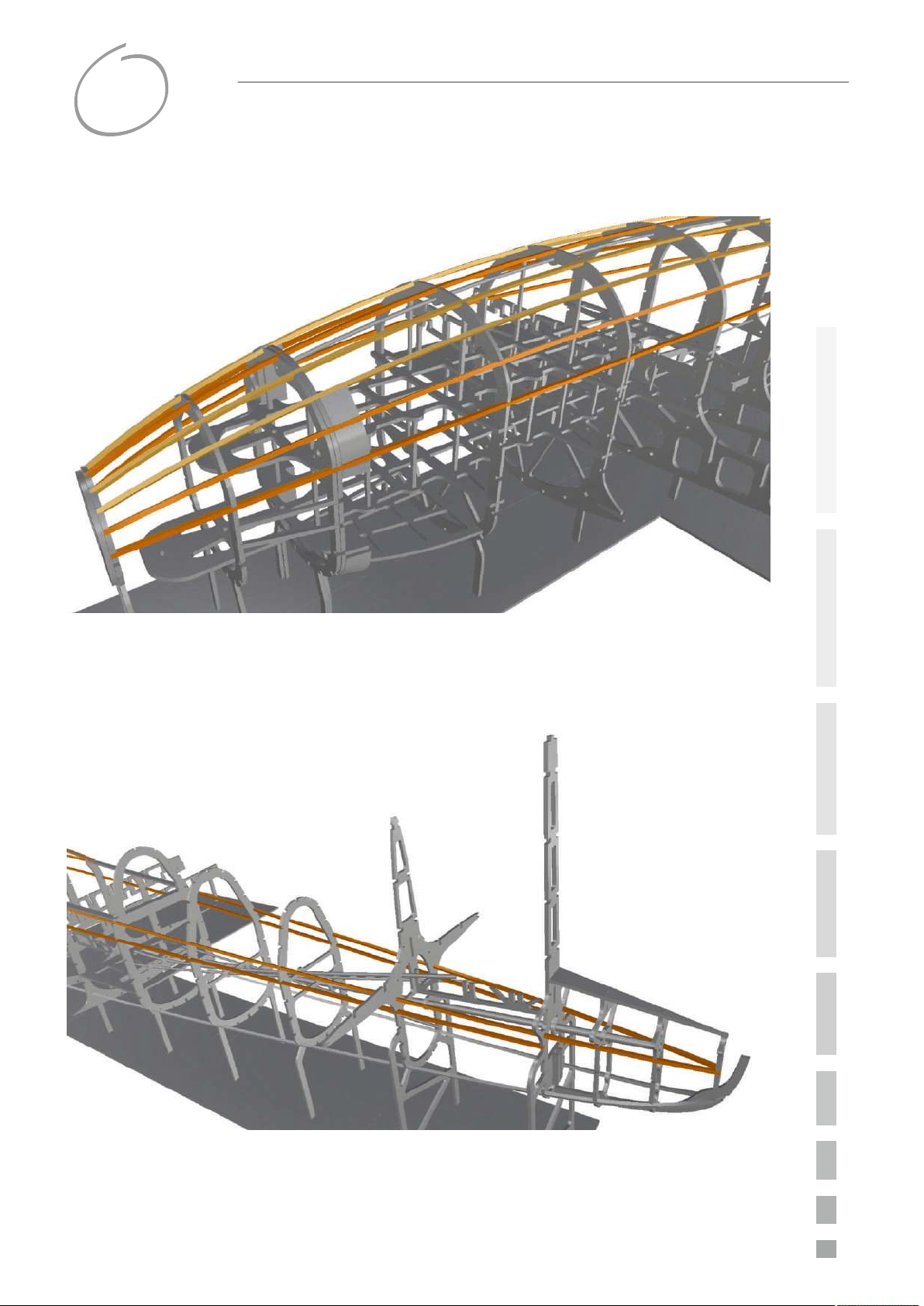

Rumpflängsgurte mit Längen von über einem

Meter stellst Du durch Schäften der Lei-

sten selbst her (geschäftete Länge

ca. 3 bis 5 cm).

Du beginnst mit den

oben liegenden

Gurten.

Baubeschreibung

Rumpf \

Längsgurte (1)

Ockerfarben sind Kiefernholme, hellgelb solche aus Balsa dargestellt. Diese Farbfestlegung gilt

weiter für alle noch folgenden Bauschritte, in denen Holme oder Gurte verarbeitet werden! Den

zentralen Gurt unten stellt Du aus 3 x 5 mm Kiefernleisten her. Die anderen Gurte aus 3 x 3 mm

Kiefern-, bzw. harter Balsaleiste.

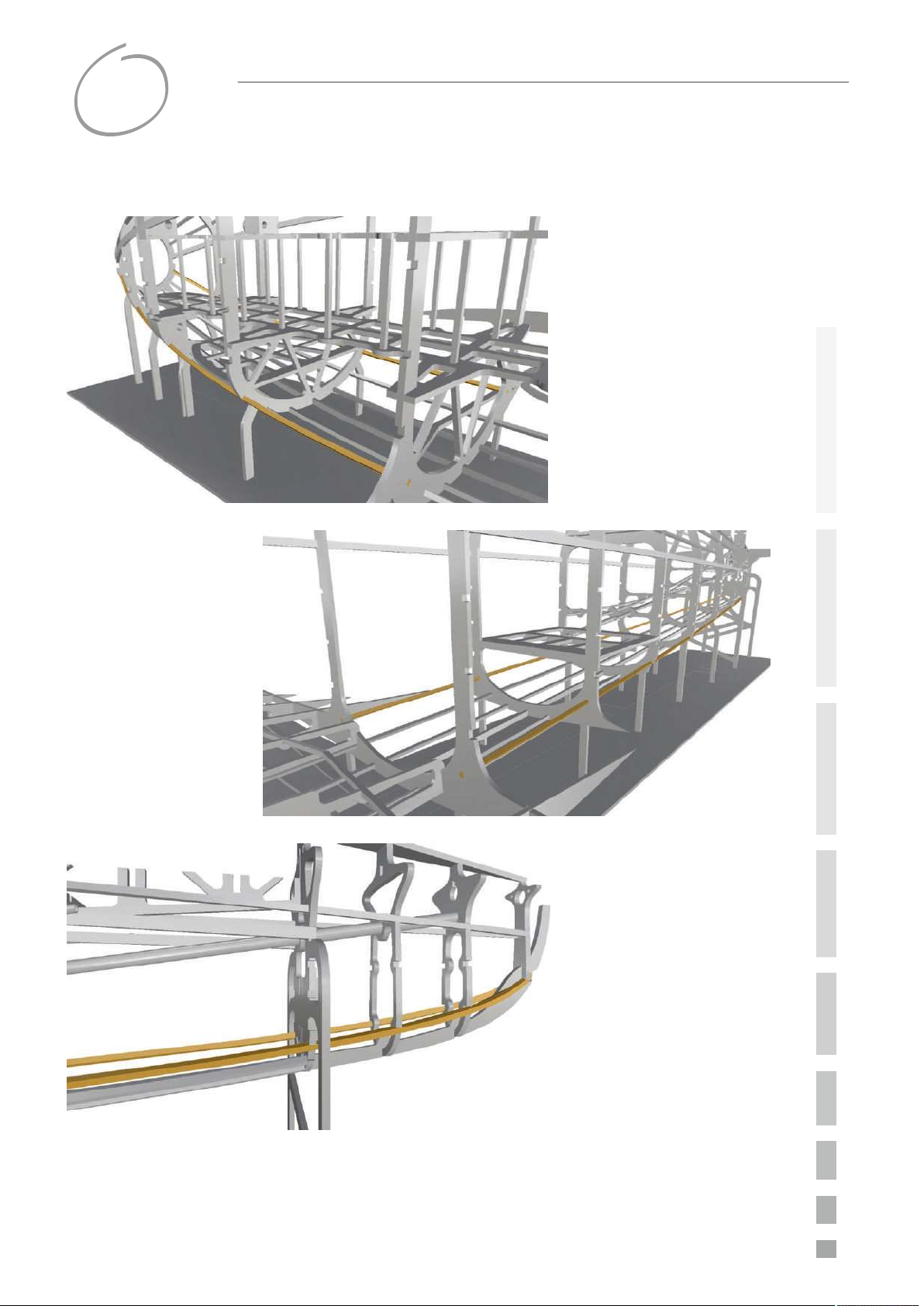

Dieses Bild verdeutlichet den weiteren Verlauf der beiden in

diesem Schritt eingefügten unteren Holmpaare nach hinten

zum Rumpfheck.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

20

Baubeschreibung

Rumpf \

Längsgurte (1+) \

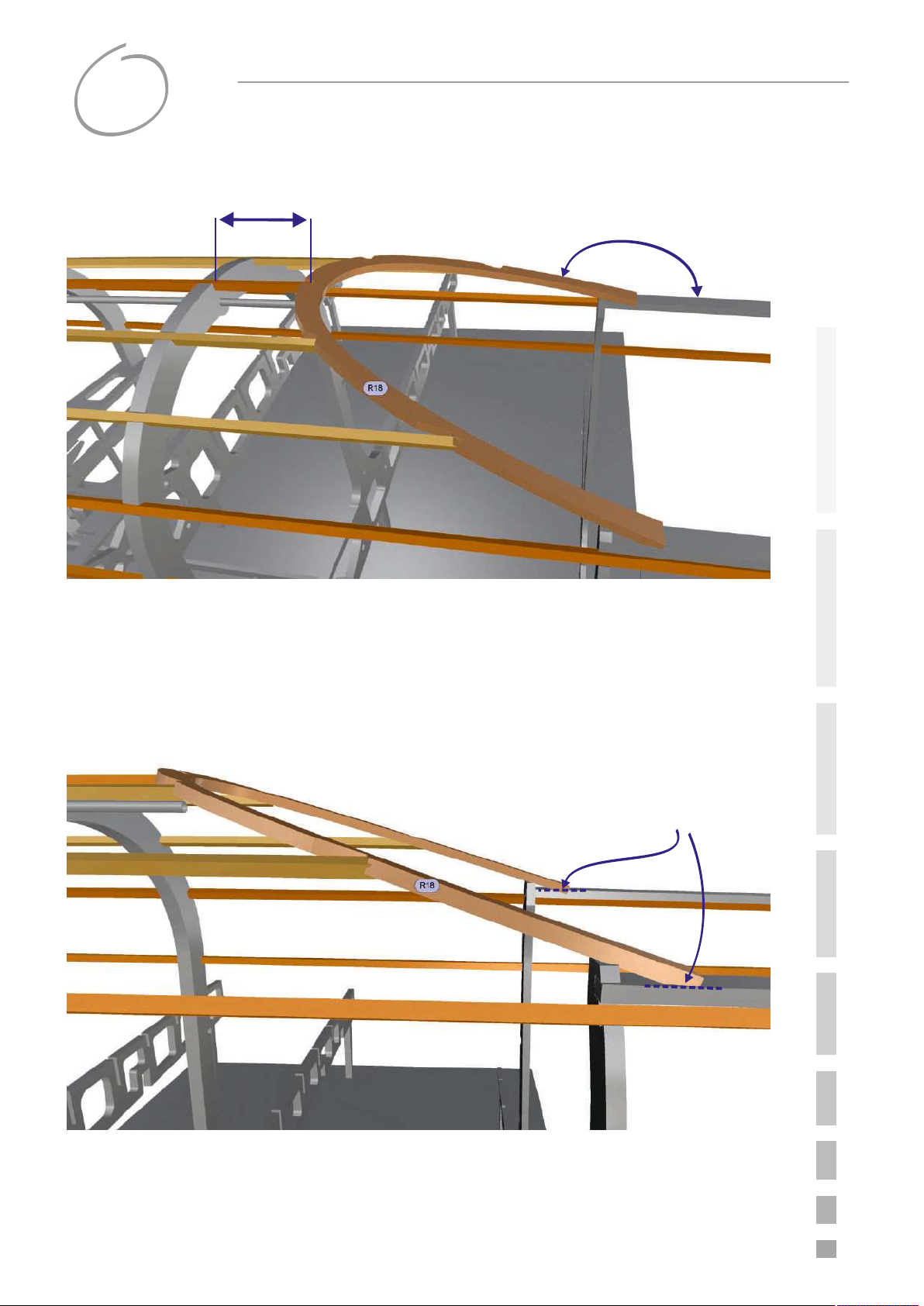

Vordere Kabinenhaubenauflage

39 mm

163°

Der korrekte Winkel und die exakte Position der vorderen Kabinenhaubenauflage R18 stellen

sich ein, wenn Du mit dem eben gefertigten "Gitterrohrrahmen" Maß nimmst. Zwischen der Hin-

terkante des davor liegenden Spants und der Mitte der Auflage - siehe Bild - liegen 39 mm "Luft"

- oder besser: "Gurt".

R18 solltest Du unten etwas anfasen,

etwa wie in diesem Bild gezeigt.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

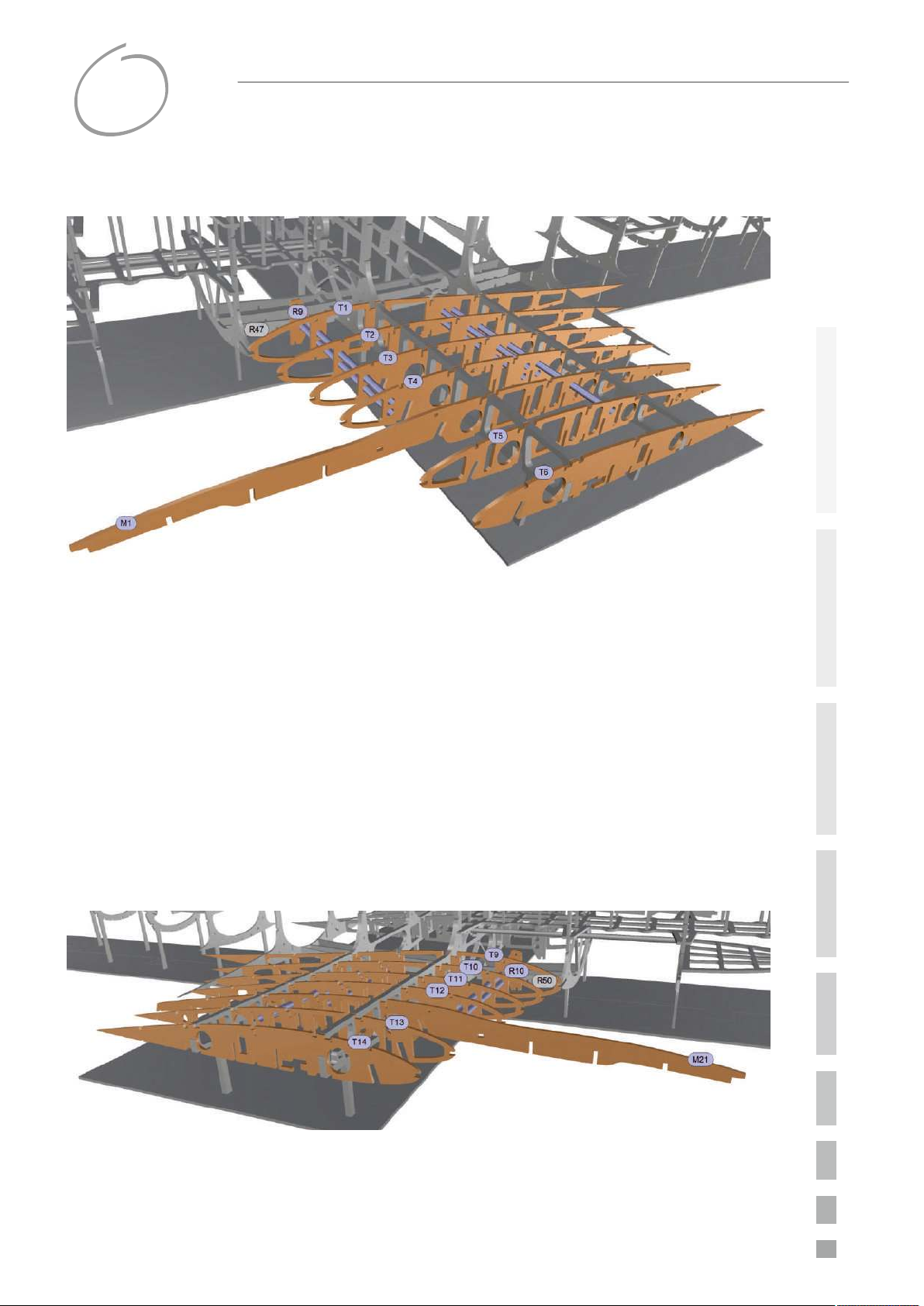

21

Baubeschreibung

Tragflächen-Mittelstück \

Rippen u. Motorgondel-Rückgrat

Die elektrischen Verbindungen zwischen Rumpf, Gondeln und Tragflächen werden in „Sangria-

Trinkhalmen“ verlegt. In den vorderen beiden Röhrchen werden später die 2,5 mm Hochstrom-

kabel liegen. Die vier verbleibenden Rohre sind den Adern für Flug- und Fahrtregler (PWM), Fahr-

werksstromversorgung, Endschalter, Querruderservos und Flügelpositionslichter vorbehalten.

Die Rippen des Tragflächenmittelstücks werden in die passenden Nuten der Spanten einge-

klebt. Raue die „Sangria“-Röhrchen an und klebe sie mit CA in die Rippen, wie im Bild darge-

stellt. Den Distanzhalter R9 fädelst du etwa „auf halber Strecke“ zwischen T1 und dem daneben

im Rumpf verlaufenden Teil R47; den Distanzhalter vorerst nicht verkleben.

Analog verfährst du mit der rechten Seite.

Sichere die beiden langen Rippen des Motorgondel-"Rückgrats" bis auf Weiteres gegen unbe-

absichtigte Beschädigung (z. B. mit einem Stück Schaumstoff und Klebeband auf dem Bau-

tisch).

2

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

22

Baubeschreibung

Tragflächen-Mittelstück \

Holme \

Nasenleiste u. Vorderes Holmpaar

Die beiden im letzten Schritt vorbereiteten Distanzhalter R9 und R10 verklebst Du nun nach dem

Einbau der vorderen Holme. Die Kiefernnasenleiste misst 3 x 5 mm, die beiden anderen Leisten

3 x 3 mm, in der Mitte mit 2K-Epoxy verkleben.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

23

Baubeschreibung

Tragflächen-Mittelstück \

Holme \

Untere ~

Die entlang der beiden Rumpfhauptspanten verlaufenden Holmpaare bestehen aus 3 x 5

mm Kiefer, das mittlere aus 3 x 3 mm Kiefer. In diesem Bauschritt werden die in der Profiluntersei-

te liegenden Holme eingeklebt.

Wie das Bild links zeigt, verlaufen

sie in der Draufsicht ohne einen

Knick. Verwende deshalb für die-

sen Zweck auf jeden Fall nur

durchgehende Holme (Nicht stü-

ckeln!).

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

24

Baubeschreibung

Tragflächen-Mittelstück \

Holme \

Unten-Hintere ~

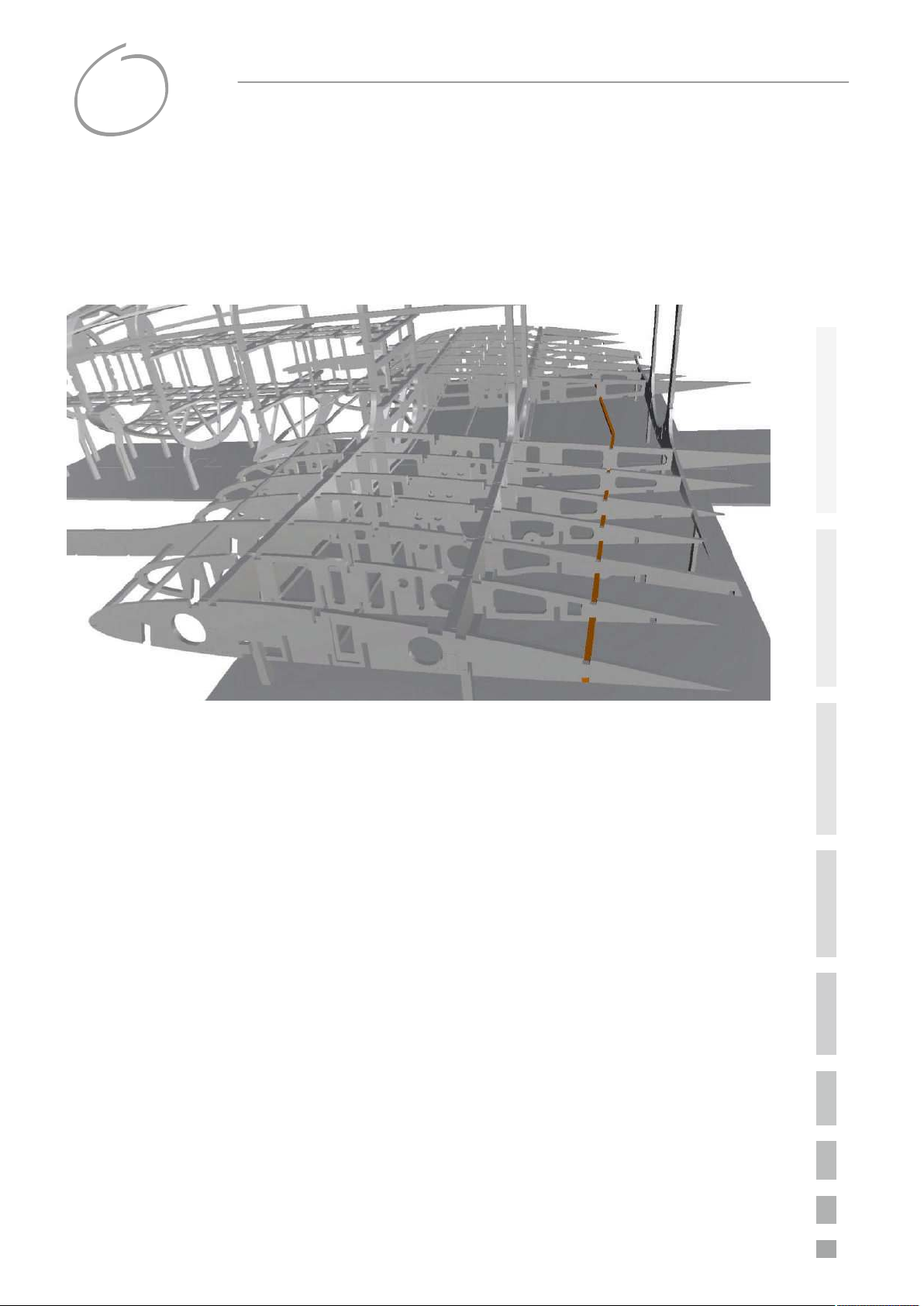

Diese beiden 3 x 3 mm Kiefernholme verklebst Du in der Mitte ebenfalls mit 2K-Epoxy. Ihr Verlauf,

bzw. ihr "Treffpunkt", ergibt sich durch die Nutenfolge in den Rippen von selbst.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

25

Baubeschreibung

Tragflächen-Mittelstück \

Steckungsrohre

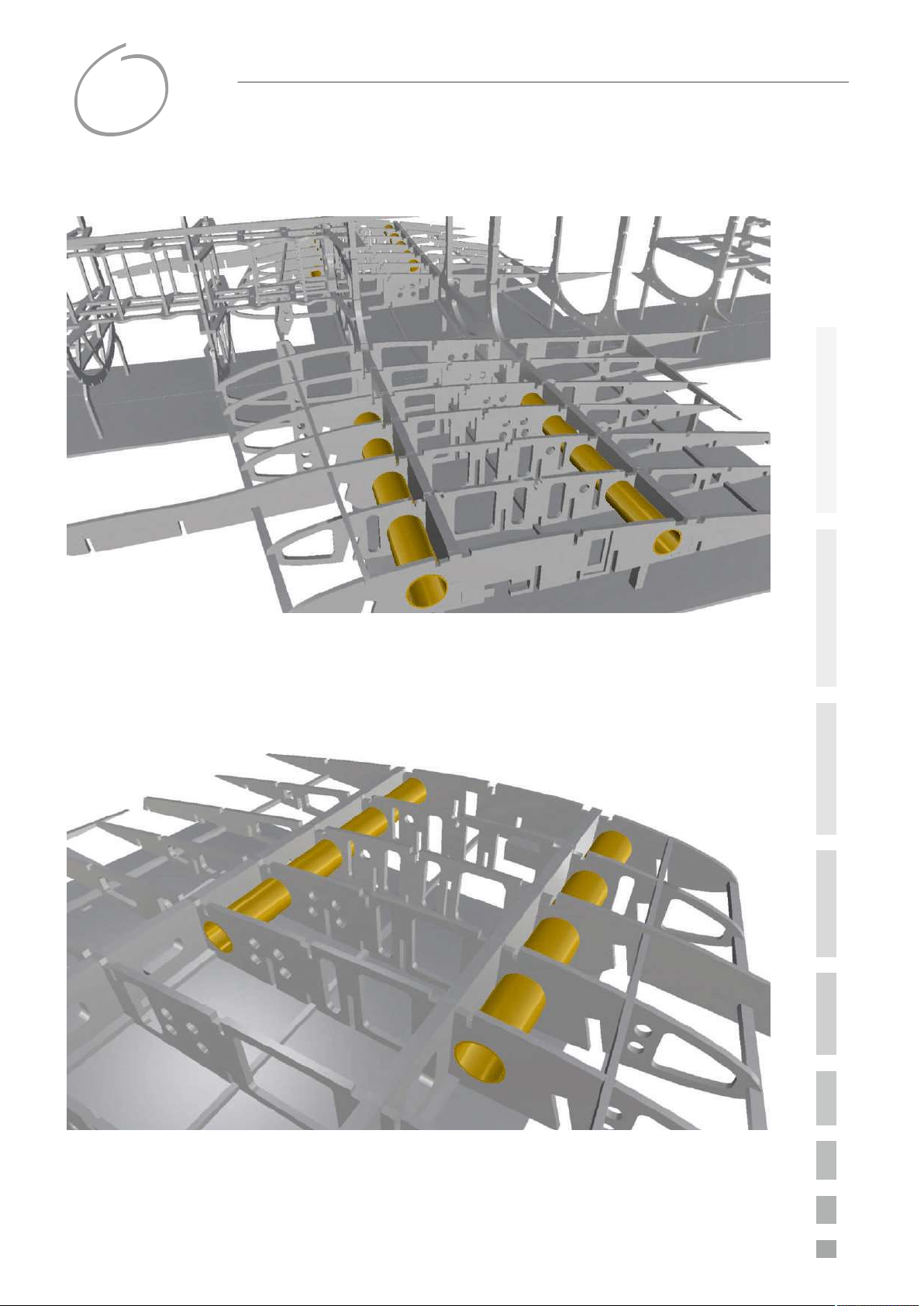

Es ist Zeit die Steckungs-

rohre einzuharzen!

Mittels eines mit Schleifpapier beklebten Stabes oder Rohres (z. B. Ø 15 mm) lässt sich der Ver-

lauf in den Rippen vorsichtig herausarbeiten. Es bedarf nur weniger Striche! Das Ø 22 mm Rohr

kommt nach vorn, das Ø 18 mm Rohr nach hinten, sie sollen nicht klemmen. Rauhe die Rohre

ebenfalls etwas an. Verklebe sie unbedingt auch mit den beiden großen Rumpfhauptspan-

ten! Du kannst hierfür 2K-Epoxy oder ein mit Baumwollflocken, Thixotropiermittel oder Glass Bub-

bles angedicktes Harz verwenden.

Die Rohre enden innen

bündig mit der

Rippe.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

26

Baubeschreibung

Tragflächen-Mittelstück \

Holme \

Obere ~

Analog zu Schritt 23 werden nun die oberen Holme eingeklebt. Auch hier gilt: Die Holme müs-

sen aus Festigkeitsgründen aus einem Stück bestehen. Sie sollten - zumindest im Mittelbereich -

nicht geschäftet sein.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

27

Baubeschreibung

Tragflächen-Mittelstück \

Verkastung \

Hintere ~ am Hinteren Hauptspant

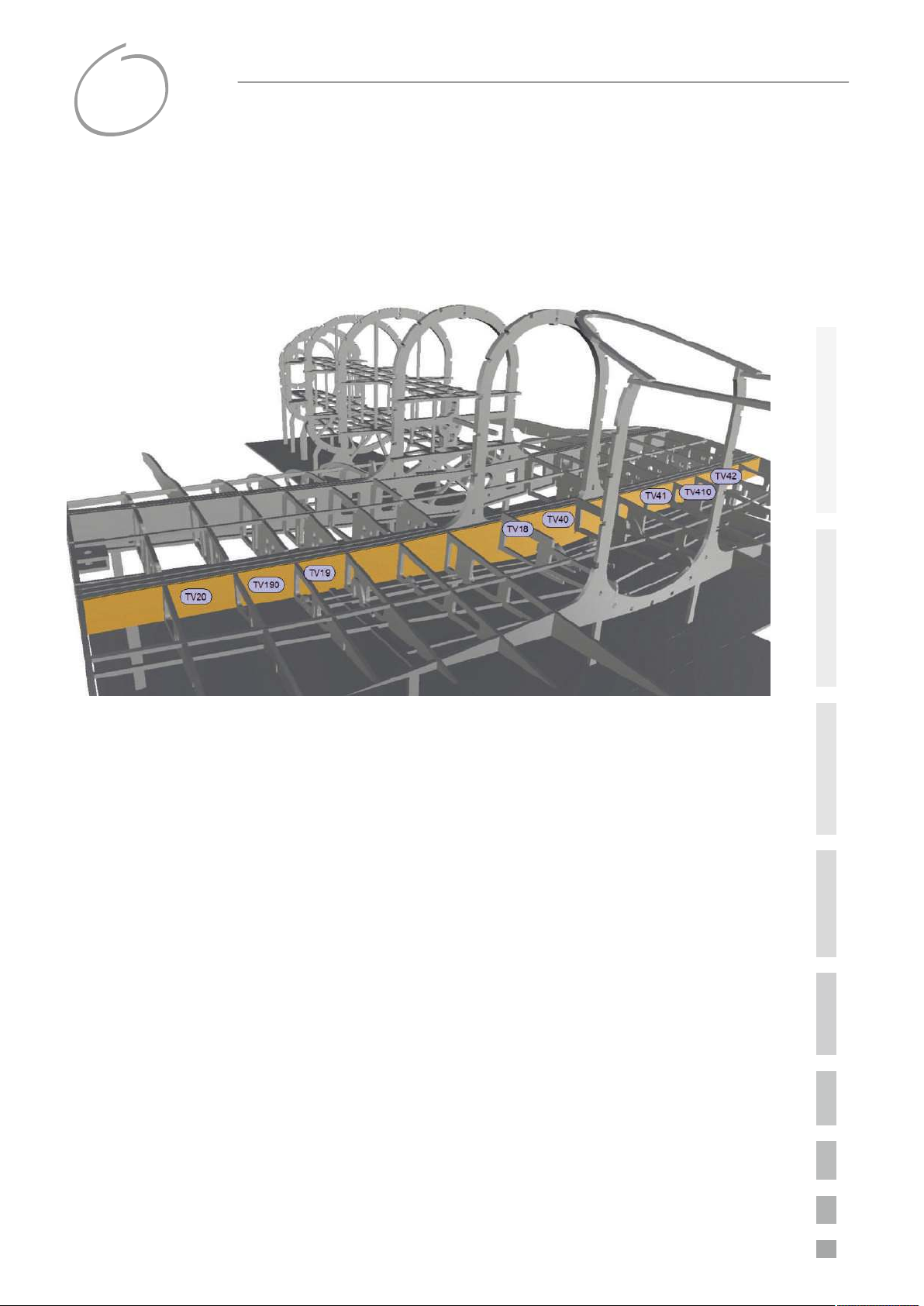

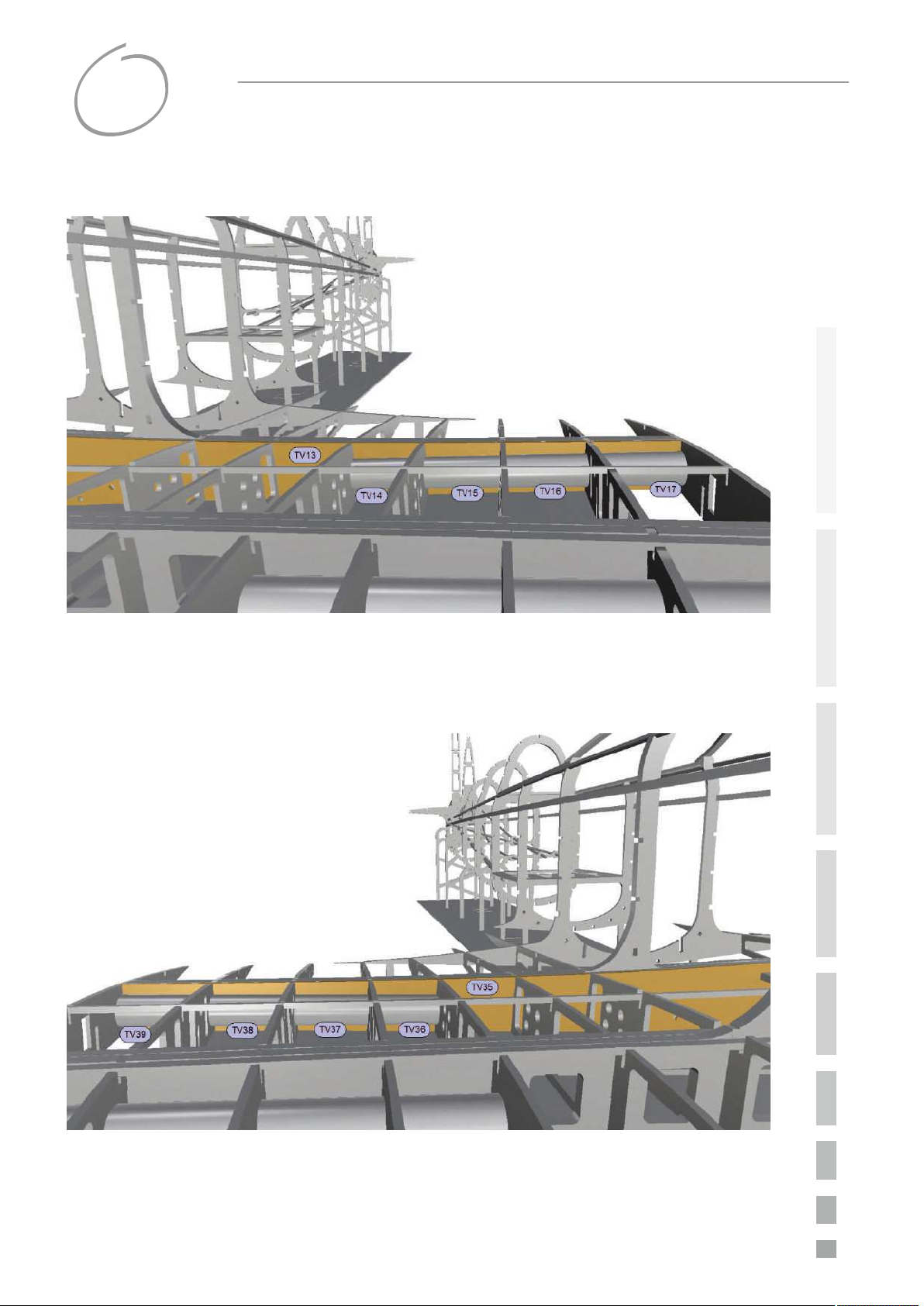

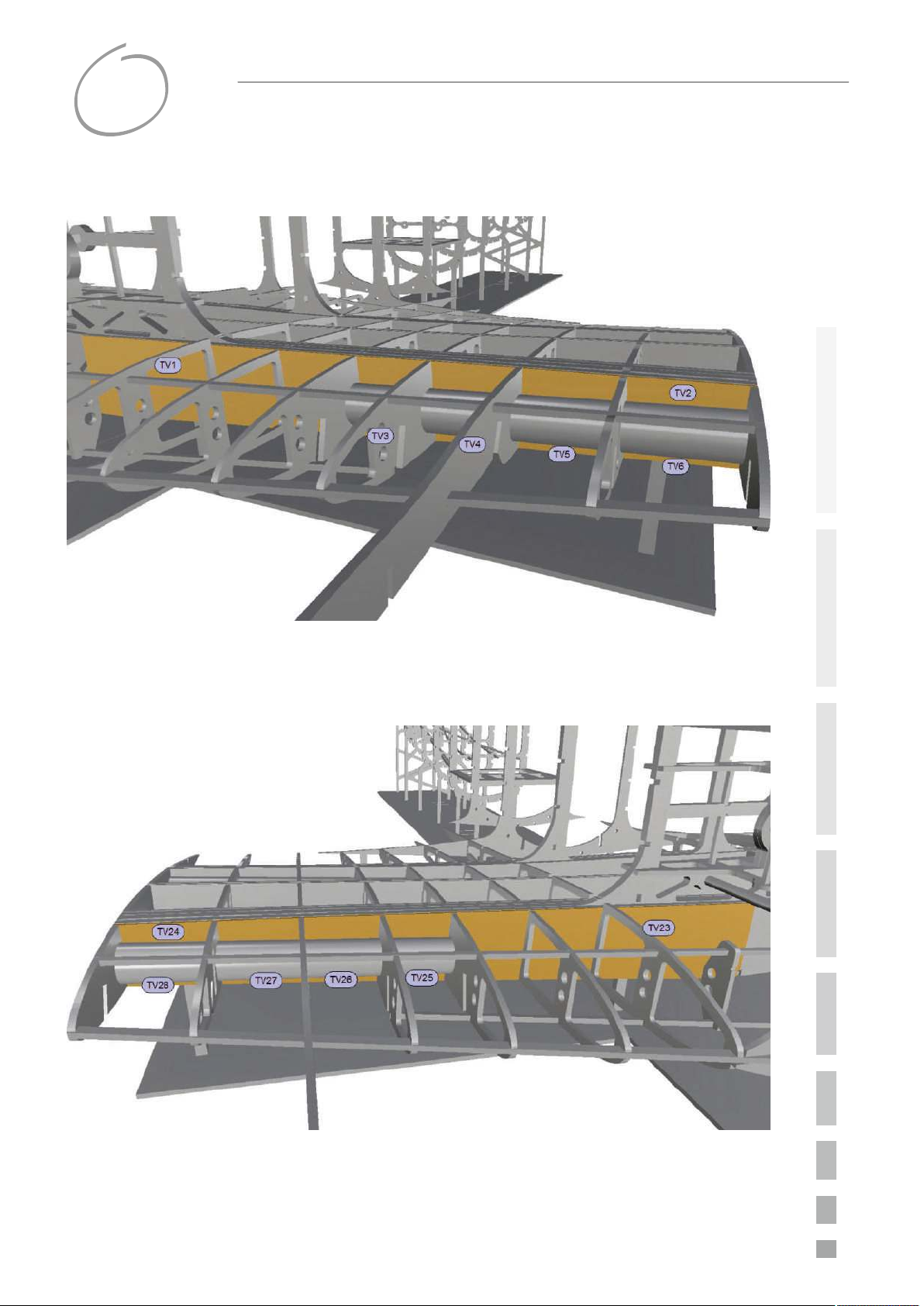

In den nächsten Bauschritten verkastest Du die Holme.

Nach herkömmlicher Methode wäre in jedes einzelne Rippenfeld ein einzelnes Brettchen zu

kleben. Einfacher geht dies mit "Kammverkastungen", womit - den Zinken eines Kamms ähnlich

- gleichzeitig mehrere Segmente Rippen-übergreifend verkastet werden können. Sollte beim

Einbringen mal ein Kamm brechen oder getrennt werden müssen, ist das kein Problem.

In diesem Schritt bringst Du die ersten sechs Verkastungselemente von unten am hinteren Holm-

paar des hinteren Rumpfhauptspants an.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

28

Baubeschreibung

Tragflächen-Mittelstück \

~ Arretierung \

Verschlusskasten

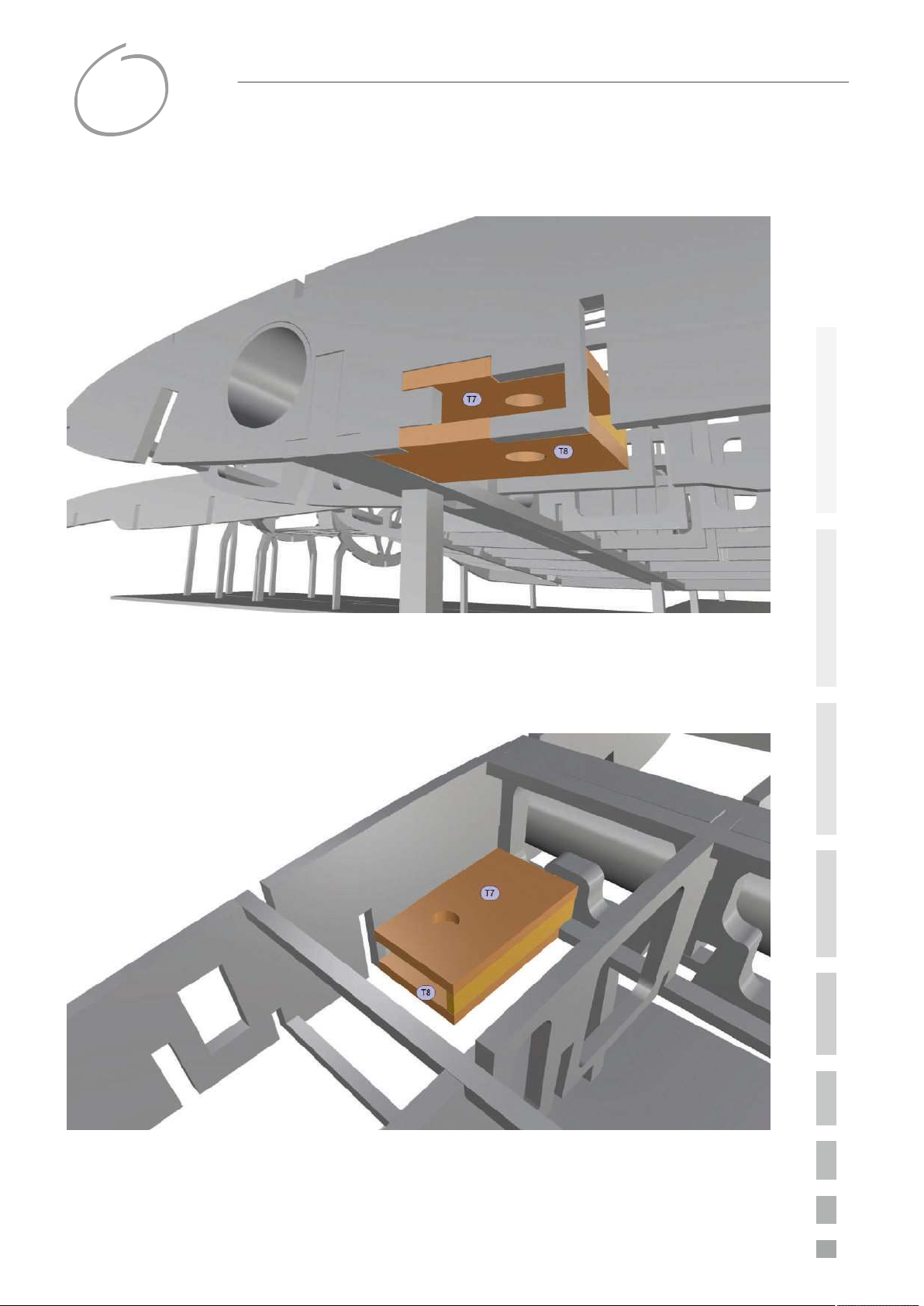

Verschließe die beiden Pappelsperrholzteile T7 und T8 (links), bzw. T15 und T16 (rechts), in Rich-

tung Rumpf mit einem kleinen Streifen aus 2 mm-Balsaholz.

Klebe die M6 Zackenmuttern oben in die Bohrung - hier nicht dargestellt. Verwende hierfür 2K-

Epoxy.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

29

Baubeschreibung

Tragflächen-Mittelstück \

Verkastung \

Vordere ~ am Hinteren Hauptspant

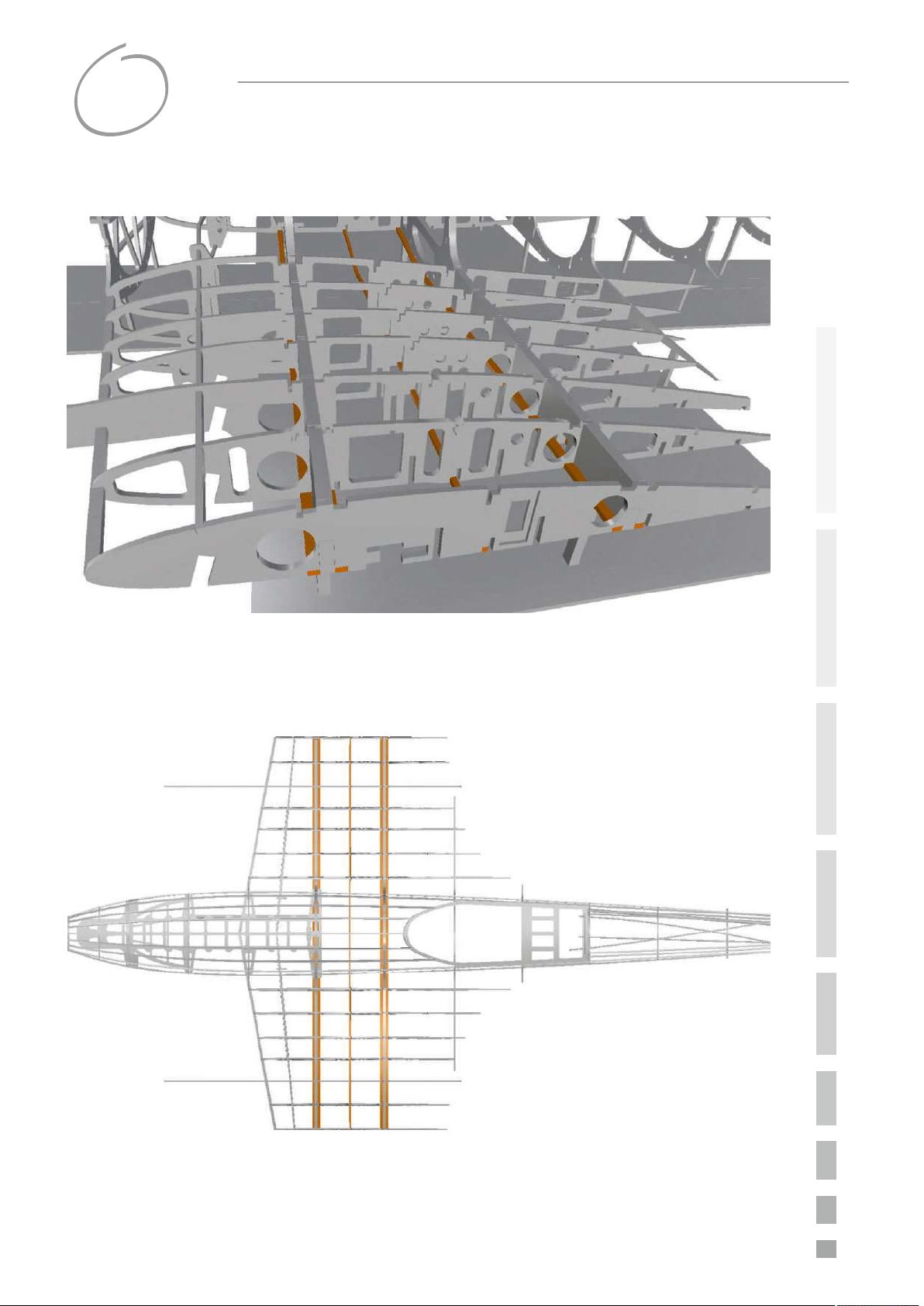

Die Verkastung an dieser Stelle (vordere Verkastung des hinteren Rumpfhauptspants R13) ist be-

sonders wichtig für die Festigkeit, da hier ein Steckungsrohr angrenzt. Verbinde die Elemente

kraftschlüssig mit Holm, Steckungsrohr und Rippen. Die vorderen Kämme werden von oben auf-

gesteckt.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

30

Baubeschreibung

Tragflächen-Mittelstück \

Verkastung \

Hintere u. Vordere ~ am Mittigen Holmpaar

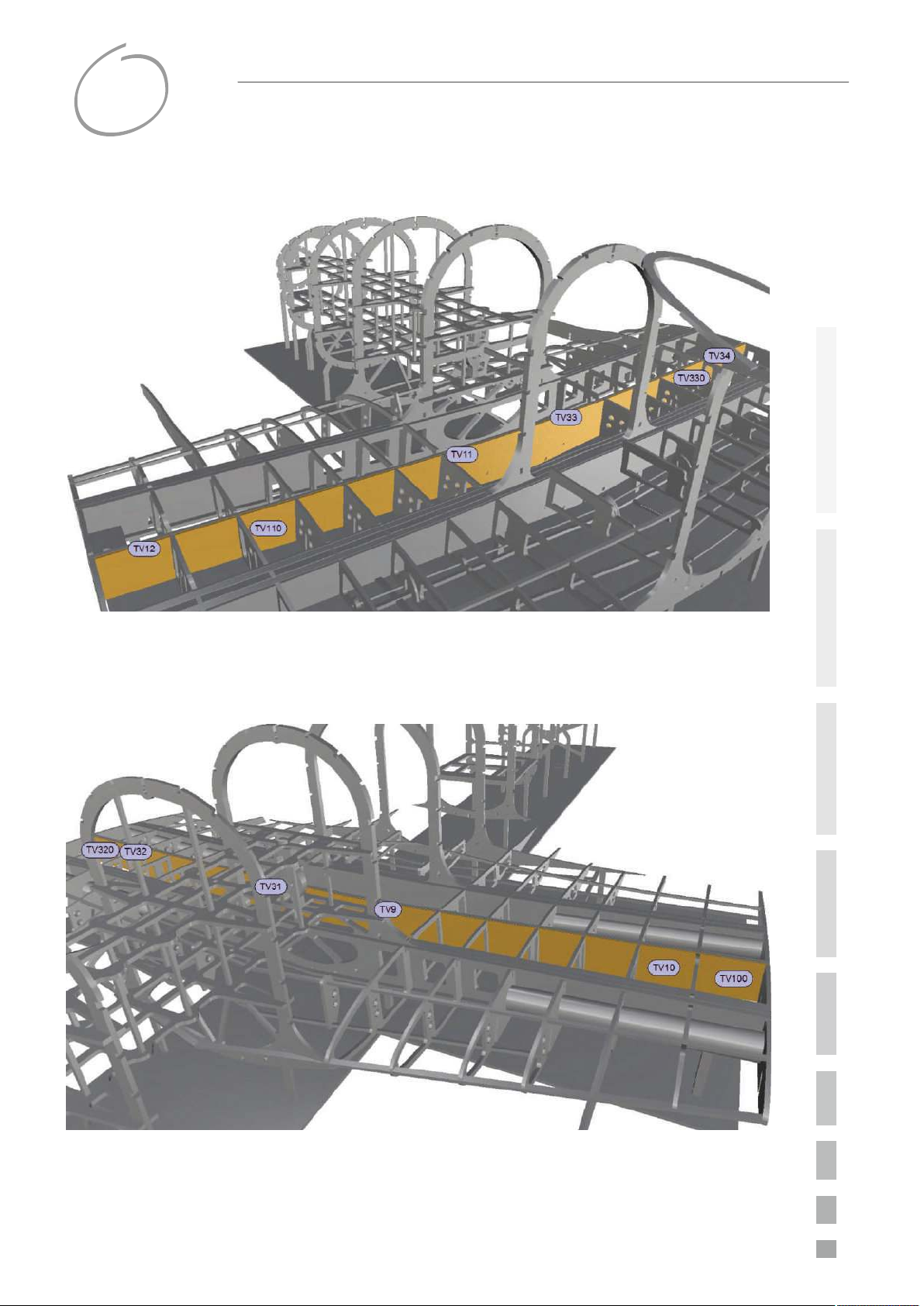

Die Verkastung des Mittelholmpaares erfolgt in gewohnter Weise; die hinteren Elemente von un-

ten, die vorderen von oben einstecken.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

31

Baubeschreibung

Tragflächen-Mittelstück \

Verkastung \

Hintere ~ am Vorderen Hauptspant

Weiter geht´s mit den hinteren Elementen des den vorderen Rumpfhauptspant R11 begren-

zenden Holmpaares. Diese sind wieder von unten einzubringen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

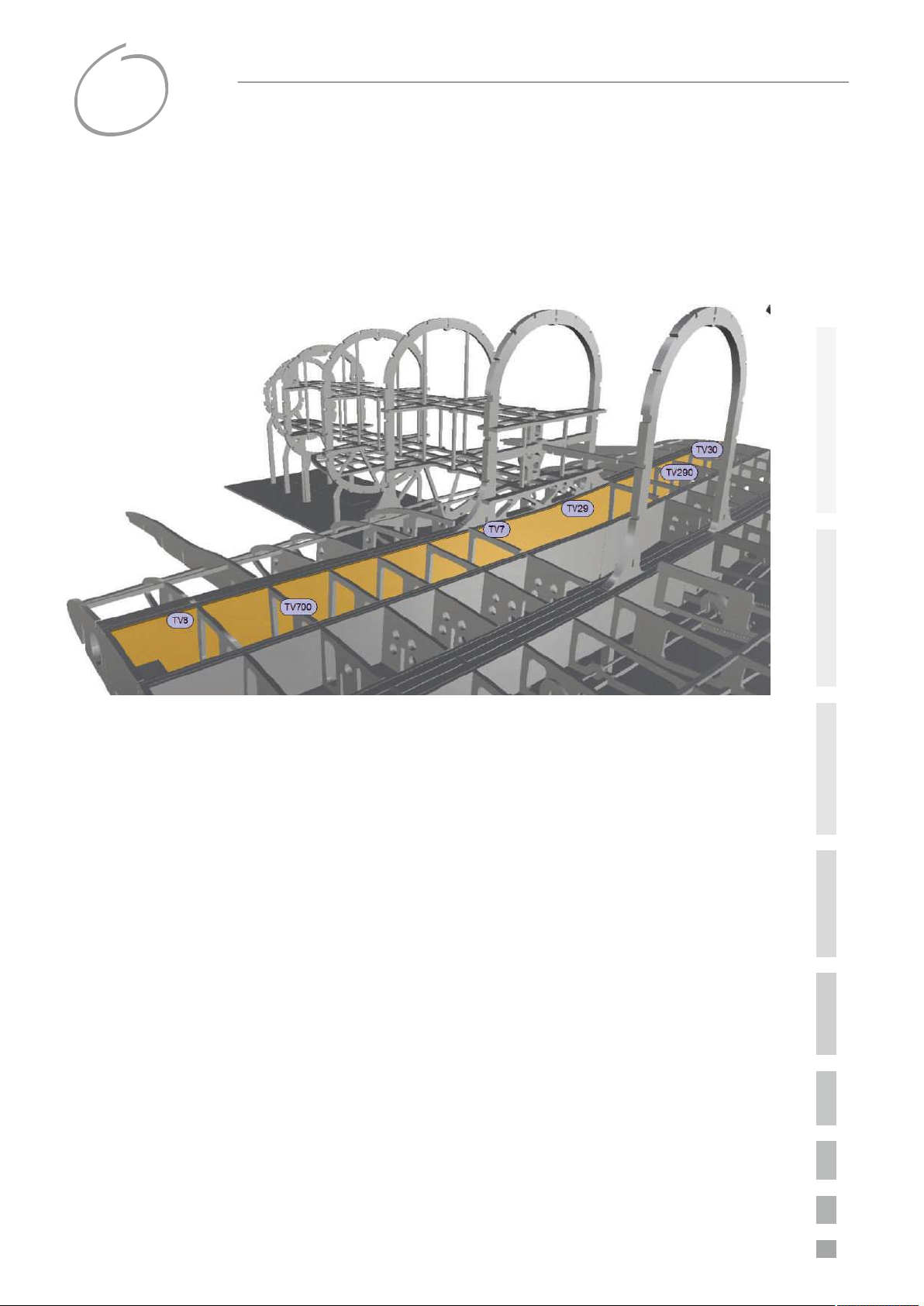

32

Baubeschreibung

Tragflächen-Mittelstück \

Verkastung \

Vordere ~ am Vorderen Hauptspant

Zuletzt erfolgt die Verkastung des vorderen Holmpaares am vorderen Rumpfhauptspant R11.

Die Elemente sind von oben aufzustecken. Achte auch hier wieder auf eine kraftschlüssige Ein-

bindung des Steckungsrohres.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

33

Baubeschreibung

Rumpf \

Längsgurte (2)

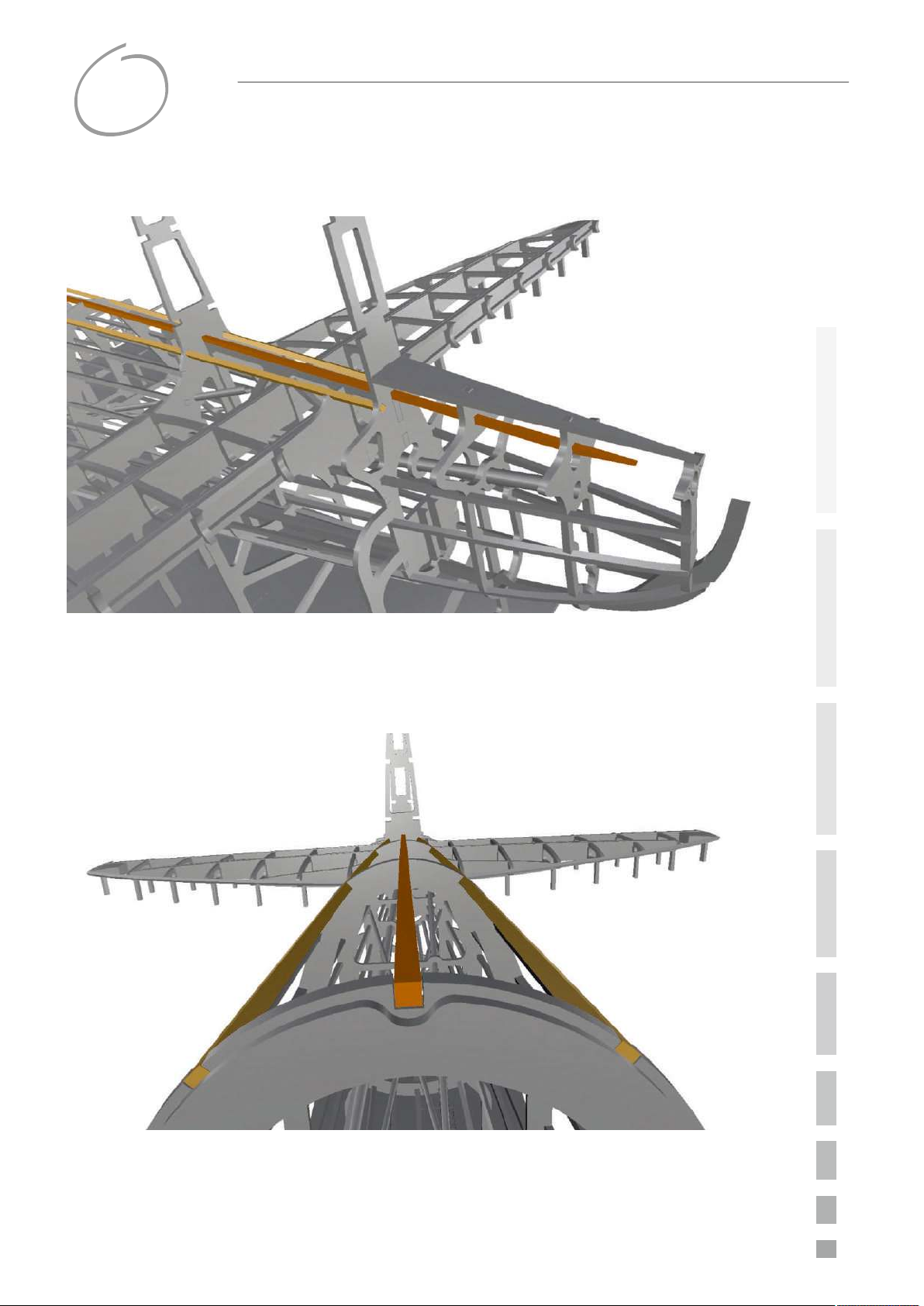

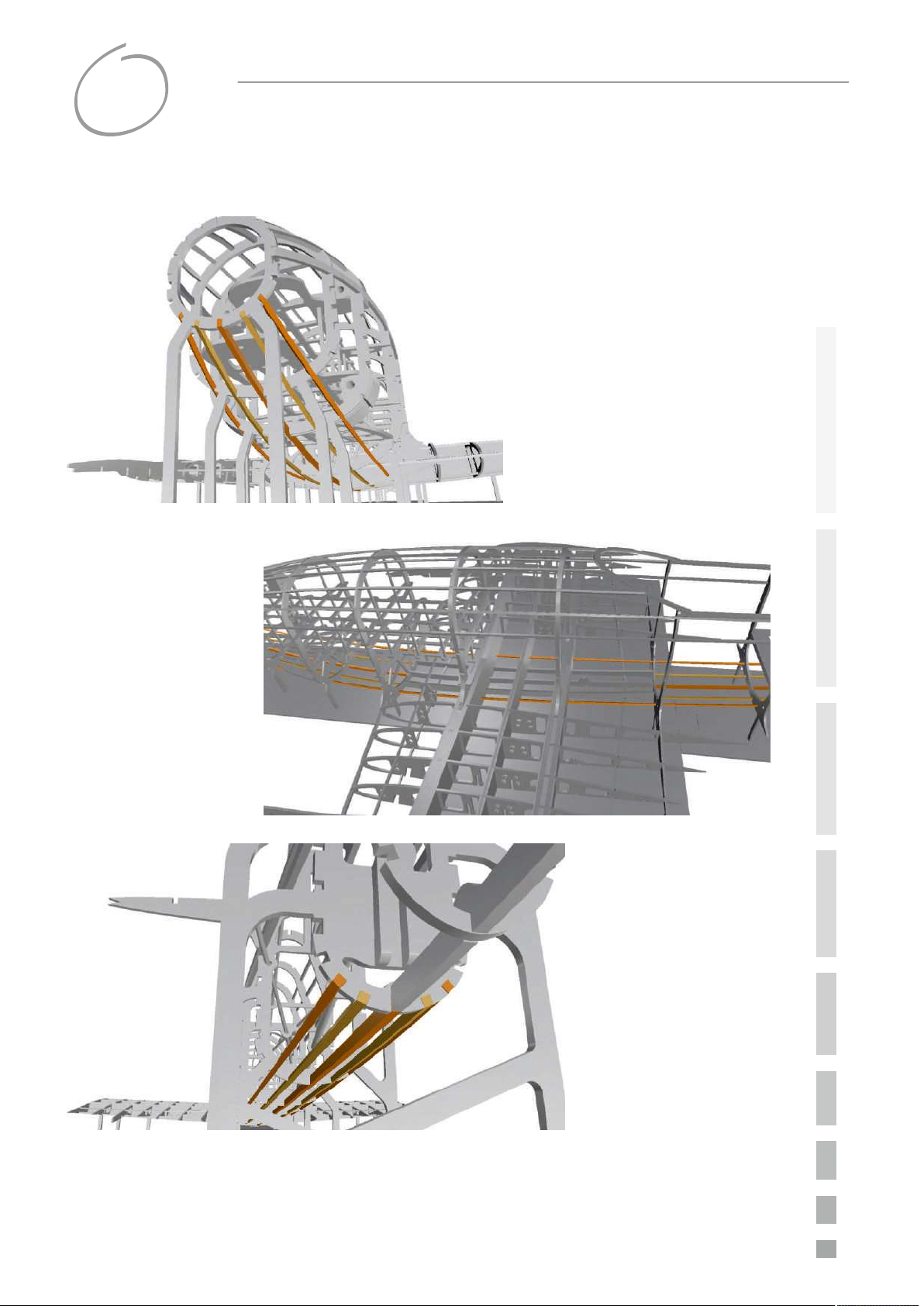

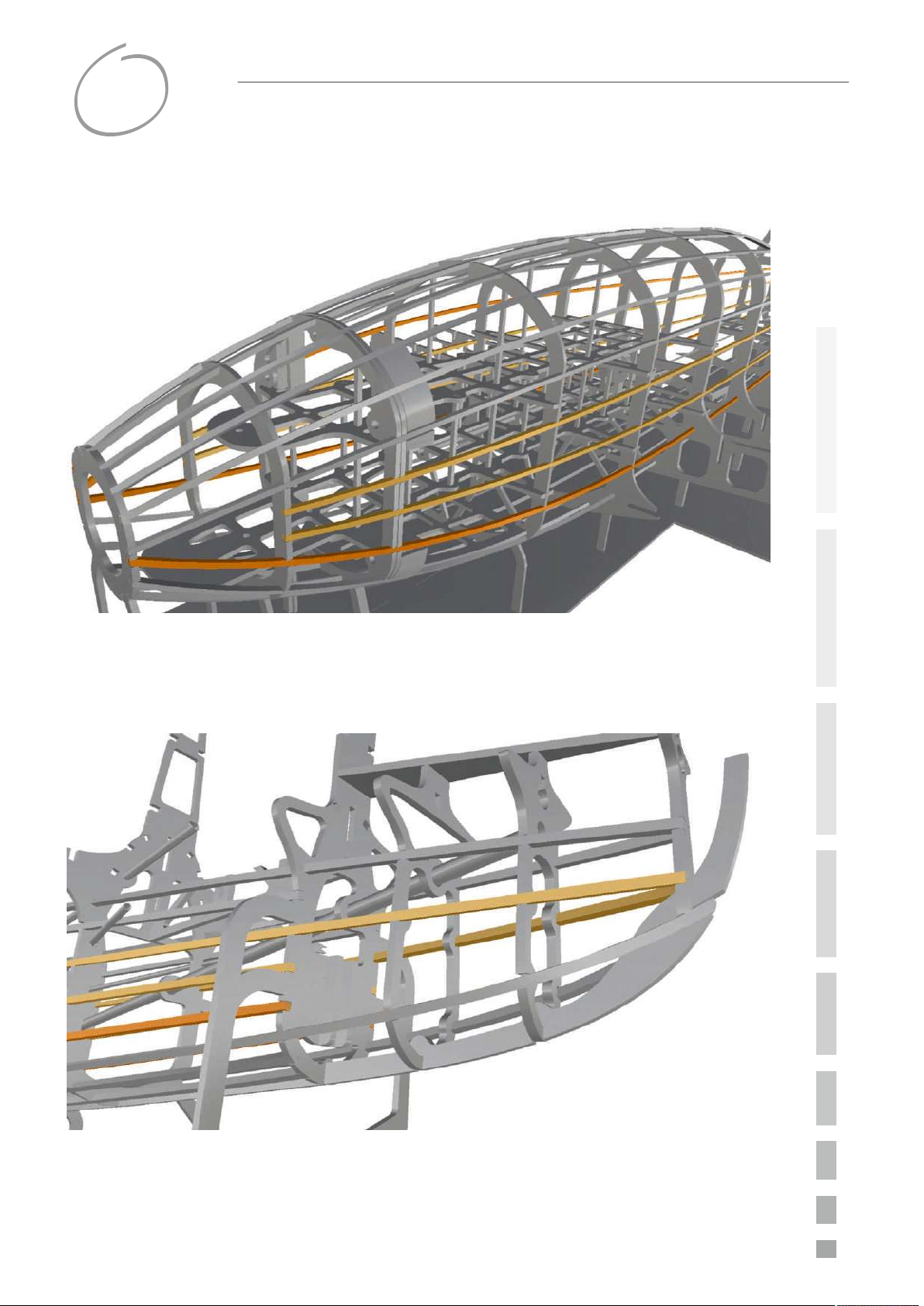

Du bringst nun fünf weitere

Längsgurte in die vorgesehenen

Nuten der Rumpfspanten ein. Die

Bilder auf dieser Seite zeigen die

Bereiche der Nase, der Rumpf-

mitte und des Hecks.

Für den mittleren Holm verwen-

dest Du eine passend abgeläng-

te Kiefernleiste, 3 x 5 mm. Dazu

gesellen sich zwei weitere aus Kie-

fer, 3 x 3 mm (außen) und noch

einmal zwei aus Balsa, 3 x 3 mm

(dazwischen).

Die beiden außen lie-

genden Kiefernholme

werden durch die qua-

dratischen Löcher

durch die Spanten und

Verkastungen geführt.

Nimm dickflüssigen Kle-

ber, um die entstehen-

den Spalte ggf. zu

schließen.

Diese fünf Gurte

enden hinten

mit dem Spant

R27, der das

Spornrad auf-

nehmen wird.

D.H. 88 Comet

Wie Dir bereits beim erst-

maligen "Verlegen" der

Längsgurte (Schritte 19

und 20) aufgefallen ist, ver-

drehen sich die Gurte mit

dem Verlauf des Rumpfes.

Der Vorteil liegt in einem

geringeren Risiko beim

Schleifen vor dem Beplan-

ken, eine Arbeit, die am En-

de ja noch ansteht.

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

34

Baubeschreibung

Rumpf \

Landeklappen \

Servorahmen

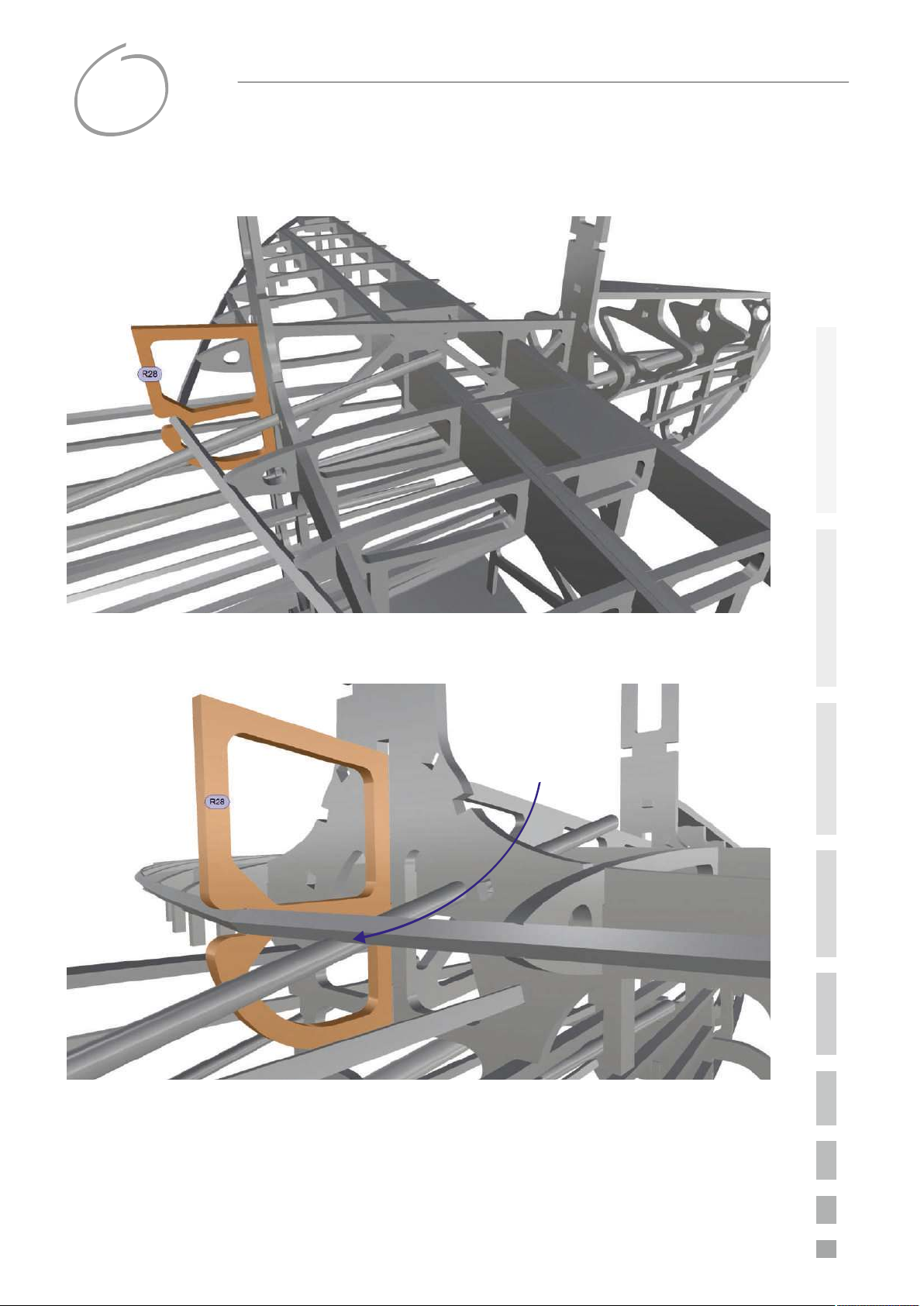

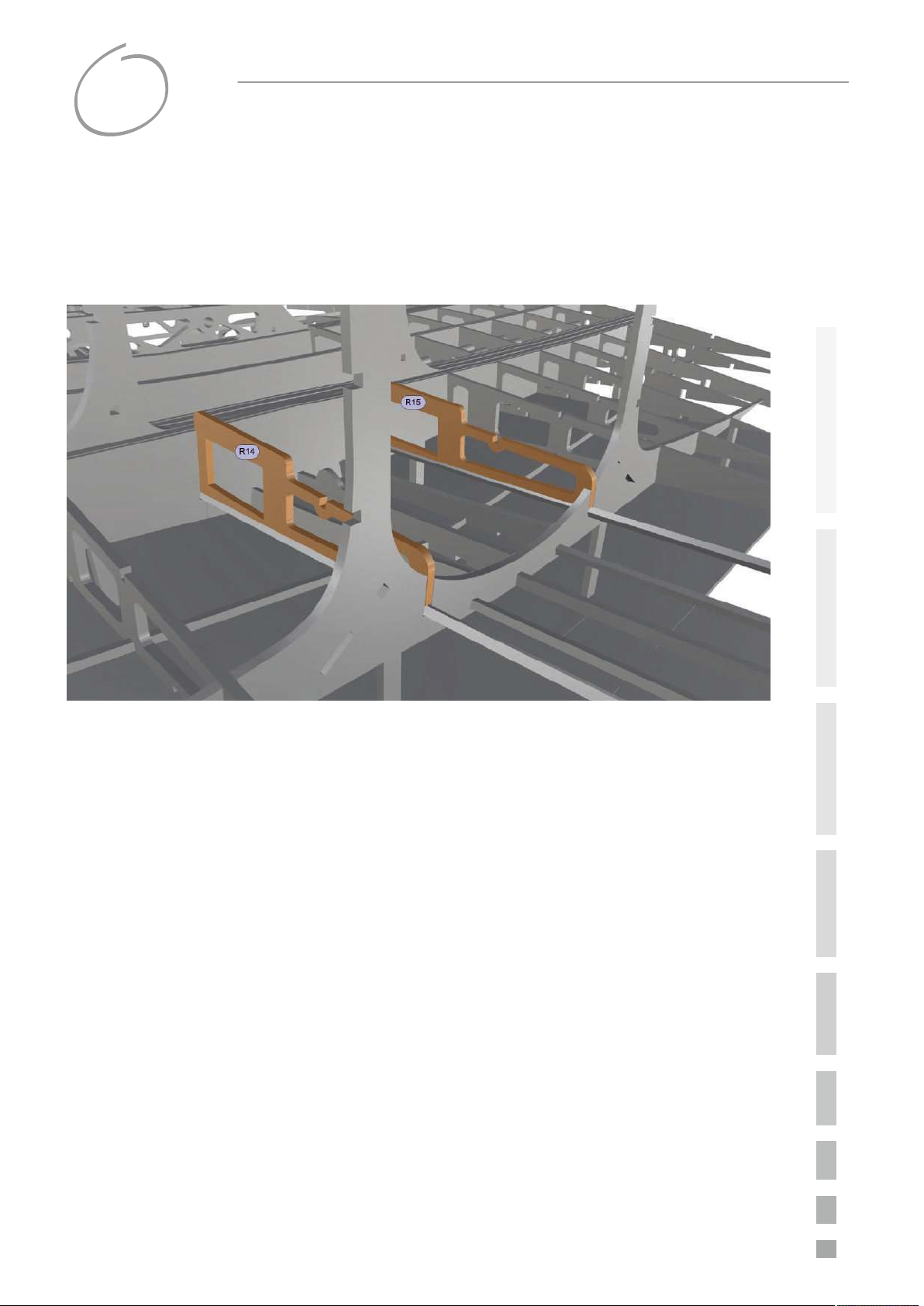

Auf die beiden äußeren der gerade eingebrachten Gurte klebst Du die Rahmen der beiden

Landeklappenservos. In der Verkastung (vorn) und im Spant (hinten) sind Nuten bereits vorgese-

hen, welche die korrekte Ausrichtung festlegen.

Das Pappelsperrholzteile R16, R49 und R52 weisen kleine Bohrungen auf, die den Verlauf der

nachher in Schritt 36 einzubauenden Landeklappen-Drehachsen markieren. An R16 werden

später die beiden inneren von sechs Ruderscharnieren aus GfK entlang gleiten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

35

Baubeschreibung

Tragflächen-Mittelstück \

Holme \

Oben-Hintere ~

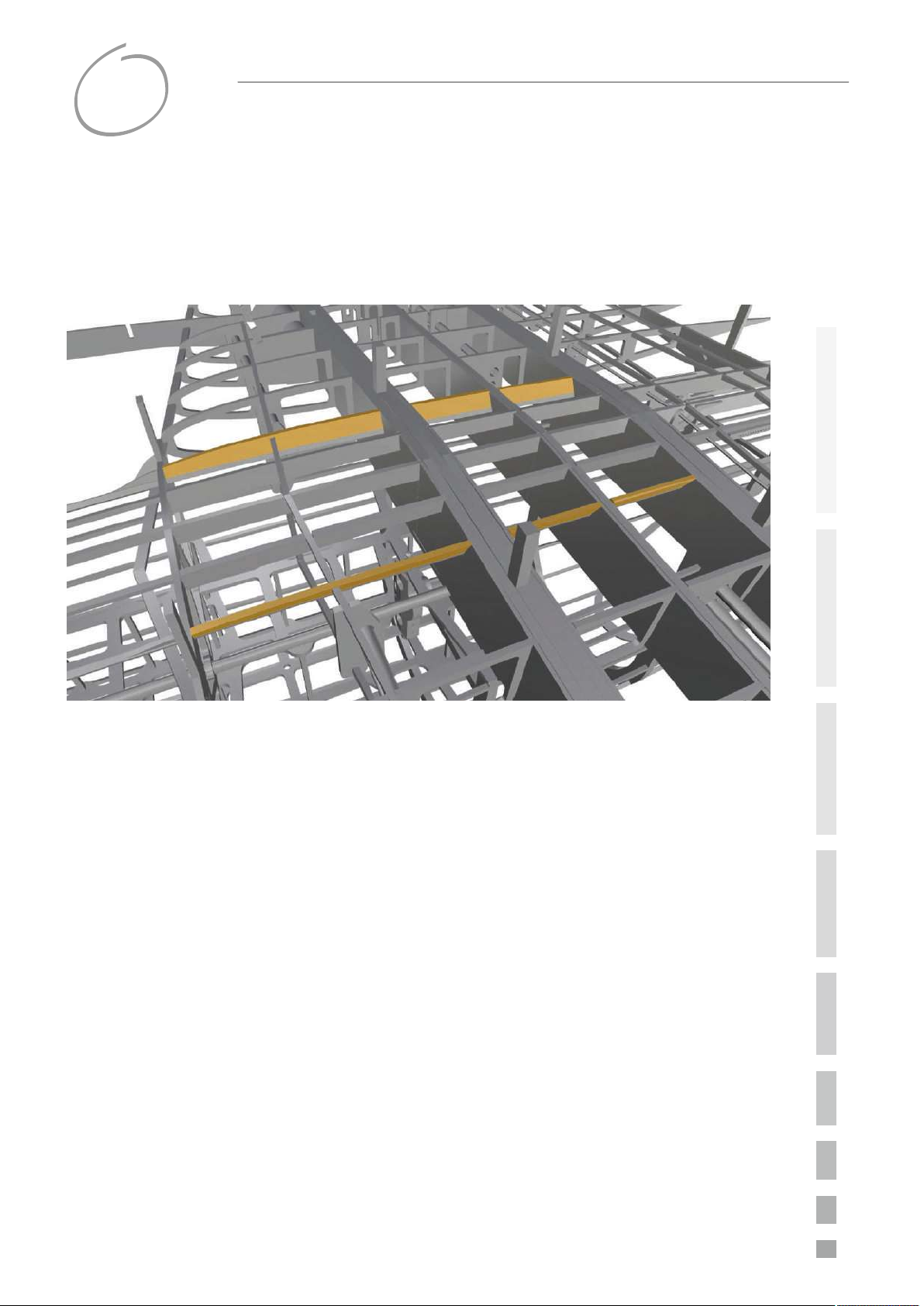

Analog zu Schritt 24 sind nun die beiden oben liegenden Holme an der Reihe. Sie verlaufen

auch durch je eine Nut in den eben eingebauten Servorahmen. In der Mitte ergibt sich ein

leichter Knick, den Du mit 2K-Epoxy sicherst.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

36

Baubeschreibung

Rumpf \

Landeklappen \

Scharniere u. ~ Achse

Der Einbau der Landeklappen-Drehachsen und der betreffenden Scharniere steht an. Als Ach-

sen verwendest Du zwei passend abgelängte Bowdenzugseelen mit 0,8 mm Stahldrahtkern.

Die Scharniere bestehen aus gefrästem GfK-Material; sie werden zunächst nur lose "aufgefä-

delt" und erst später mit den Klappen verklebt. Die beiden innen liegenden Scharniere sind an

ihren kleinen Kerbe zu erkennen!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

37

Baubeschreibung

Rumpf \

Landeklappen \

~ Einfassung

Damit die Landeklappen gut schließen, stellst Du eine Einfassung her. Als Material verwendest

Du vorn eine 3 x 3 mm Kiefernleiste, seitlich und hinten 2 x 5 mm Hartbalsaleiste. Die Balsaleisten

schneidest Du Dir selbst aus einem der beiliegenden Brettchen. Die Rippen und auch die davor

liegende Verkastung weisen kleine Nuten auf, womit die korrekte Position für diese Leisten vorge-

geben ist. Die seitlichen Leisten verlaufen in konstantem Abstand parallel zu den Rippen. Nach

dem Beplanken stabilisierst Du die Klappen und ihre Ränder im Rumpf nach eigenem Ermes-

sen. Siehe auch Schritte 125 und 126.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

38

Baubeschreibung

Rumpf \

Längsgurte (3)

Die beiden Rumpfgurte

aus 3 x 3 mm Hartbalsa-

leiste baust Du, wie aus

den Bildern ersichtlich, in

bzw. an den Rumpf.

Diese Balsagurte ver-

laufen nicht durchgän-

gig über die gesamte

Rumpflänge. Im Trag-

flächenbereich sind sie

unterbrochen!

Das hintere Paar musst

Du - vom Rumpfheck

kommend - auffädeln.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

39

Baubeschreibung

Rumpf \

Längsgurte (4)

Die unten angeordneten Leisten sind aus Kiefer (3 x 3 mm), die anderen aus Balsa (3 x 3 mm).

Im Bereich der abnehmbaren Nase - zwischen den beiden aneinander liegenden Spanten - bit-

te den Klebstoff sparsam verwenden. Später müssen die Gurte hier durchtrennt werden!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

40

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Helling; Rippen

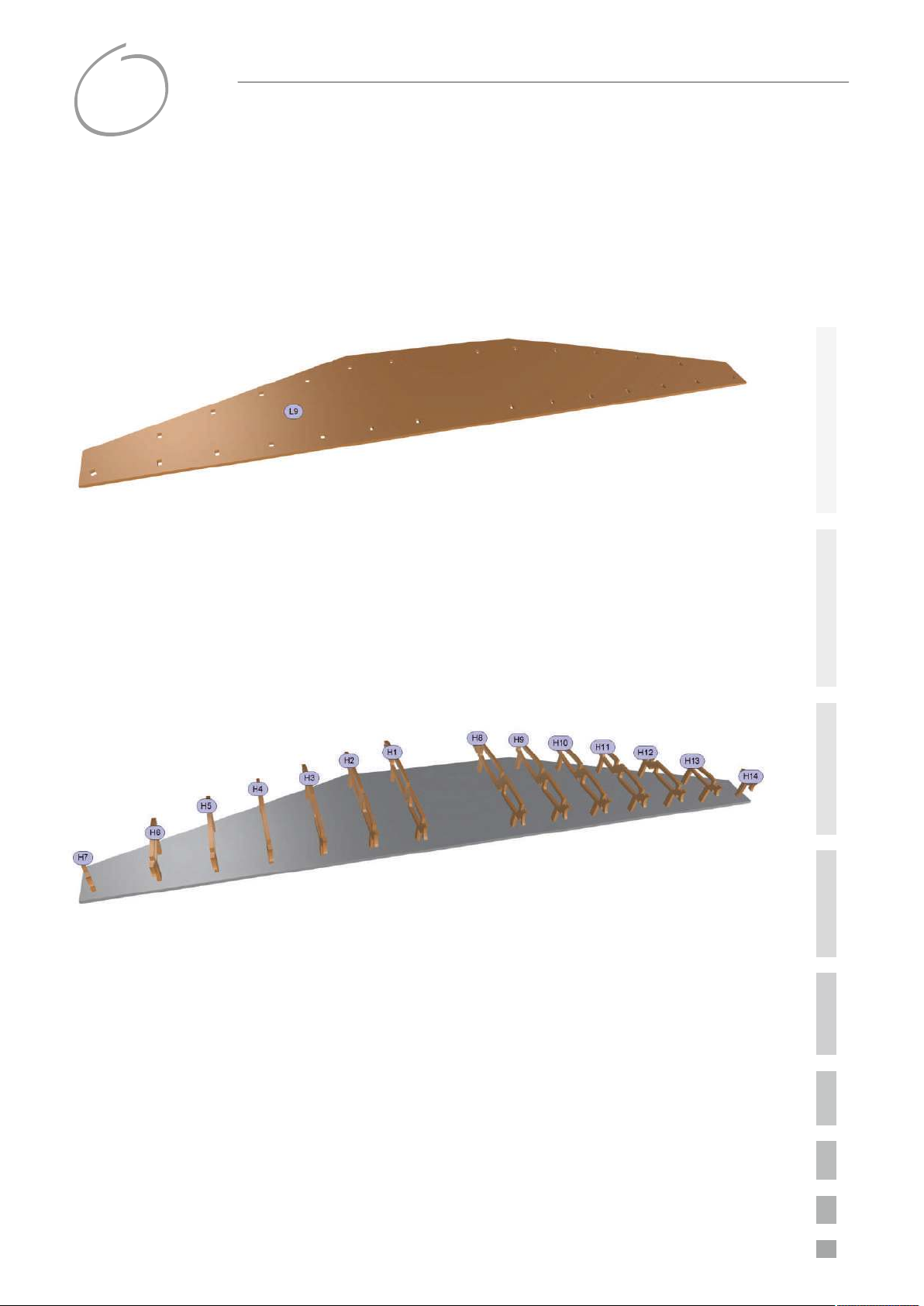

Weiter geht es mit dem Bau der Höhenleitwerksflosse.

Sie wird durchgängig, an einem Stück auf einer Helling

errichtet.

Stecke die Rippen in die vorbereiteten Nuten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

41

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Hintere Kammverkastung (Hauptholmpaar)

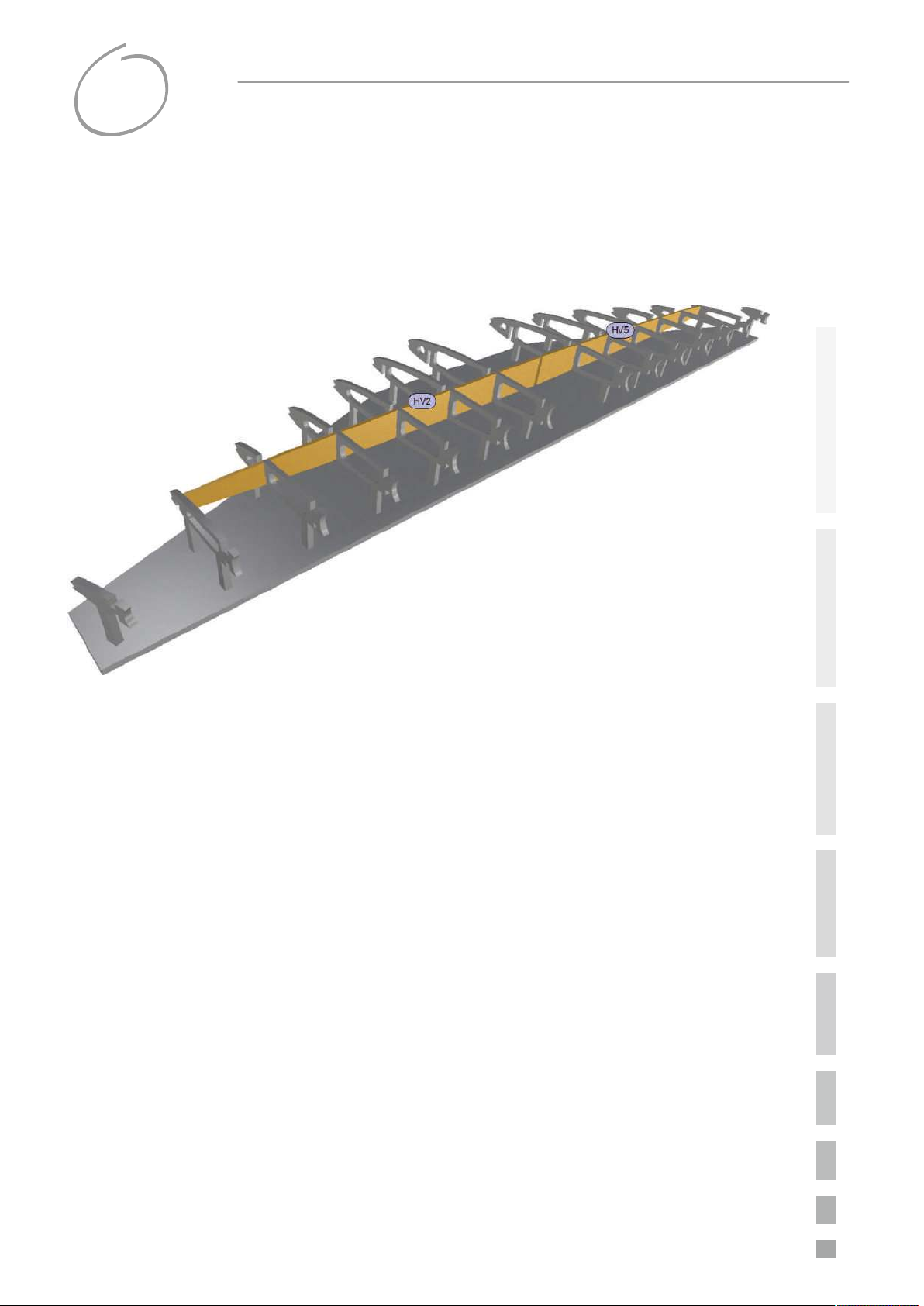

Zunächst steckst Du die beiden hinteren Kammverkastungen HV2 und HV5 von unten in die vor-

gesehenen Nuten. Bitte bringe etwas Geduld mit für diesen Arbeitsschritt, die feinen Stege zwi-

schen den Segmenten brechen leicht! Die beiden Kiefernholme werden nachher vorderhalb

zu liegen kommen (Schritte 42 und 44).

Zwischen den beiden Verkastungselementen bleibt in der Mitte ein Spalt.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

42

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Untenliegender Holm und Nasenleiste

Den unten liegenden, durchgängigen Holm (nicht stückeln!), 3 x 3 mm Kiefer, einkleben.

Die Nasenleiste baust Du aus zwei Teilen auf, die Du in ihrem Treffpunkt in der Mitte vorerst nicht

verklebst. Wie Du siehst, liegt sie in den Rippennuten "auf der Kante"; sie wurde also um 45° ver-

dreht konzipiert. Die nach außen weisenden Kerben der Rippen sind mit der 3 mm Vierkantfeile

ein wenig auszuarbeiten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

43

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Vordere Kammverkastung (Hauptholmpaar)

Die beiden vorderen Verkastungselemente HV1 und HV4 sind an der Reihe. Sie werden von

oben in die Rippennuten geschoben.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

44

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Obenliegender Hauptholm

Um den oben liegenden 3 x 3 mm Kiefernholm - nicht stü-

ckeln! - einbauen zu können, musst Du zuvor je eine kleine

Nut in die Rippen H6 und H13 feilen und den Holm hier gege-

benenfalls etwas ausdünnen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

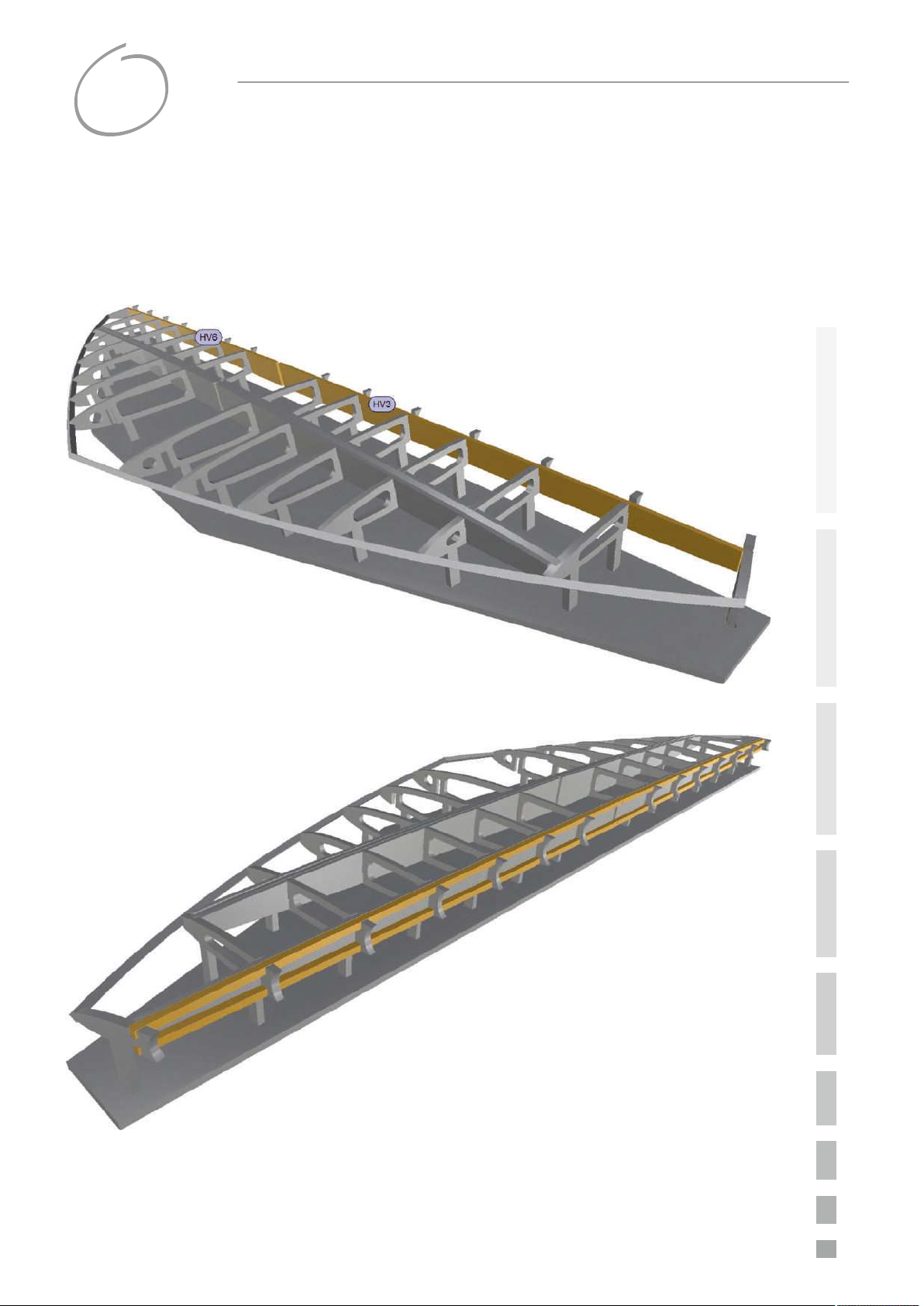

Baubeschreibung

45

Leitwerk \

HR-Dämpfungsflosse \

Hintere Holmverkastung und Abschlussholme

Klebe nun die hintere Verkastung HV3 und HV6 ein.

Auch hier bleibt zwischen dem linken und rechten

Teil in der Mitte ein Spalt.

Zuletzt "clipst" du die beiden durchgängigen 3 x 3

mm Abschlussholme aus hartem Balsa in die Nu-

ten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

46

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Anschlagen der Ruder

Es gibt verschiedene Möglichkeiten, ein Ruder an eine

Flosse anzuschlagen. Für die glattCAD Comet sind in

dieser Baubeschreibung zwei Wege beschrieben:

a) mittels Scharnieren (z.B. Stift- oder Plättchenscharnie-

re),

b) mittels Achse (z.B. Bowdenzugröhrchen und -seele).

So können die Ruder jederzeit abgenommen werden.

Für eine HR-Anlenkung mittels Variante b) klebst du die

GfK Achslager in die vorbereiteten Öffnungen der hin-

teren Verkastung.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

47

Leitwerk \

HR-Dämpfungsflosse

Entschließt Du Dich, die Ruder mit Stiftscharnieren o. ä. mit der Flosse zu verbinden (Variante a)),

dann bringe entsprechende Futterklötzchen ein, wie im Bild dargestellt.

Die Höhenleitwerksflosse nimmst Du von der Helling. Die Beinchen lassen sich übrigens ganz ein-

fach mit einem Saitenschneider abzwicken! Setze die Flosse in die im Rumpf vorbereiteten Nu-

ten. Kontrolliere vor dem Verkleben den winkelgerechten Einbau! Wenn Du hier mit Bedacht zu

Werke gehst ist ein Verzug des Leitwerks ausgeschlossen.

Stelle mit kleinen Balsa- oder Kiefernfüllstückchen an einigen Stellen Verbindungen zwischen

den Rumpflängsgurten und der Flosse her. Dies gibt der Verbindung zwischen Rumpf und Hö-

henleitwerk zusätzliche Festigkeit.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

48

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Verbindungsstück (1) z. Längsgurt

Dieser Bügel fixiert das Höhenleitwerk zusätzlich und stellt später die kraftschlüssige Verbindung

zum darüber verlaufenden "Rückgrat" dar.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

49

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Verbindungsstück (2) z. Längsgurt

Fädle dieses zweite Verbindungsstück zwischen Spant und Nasenleiste.

Den Holm hier ein

wenig einkerben,

um dem Bowden-

zugröhrchen

Platz zu schaffen.

D.H. 88 Comet

Den Bowdenzug kannst Du jetzt mit allen ihn führenden Rumpfspanten verkleben.

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

50

Baubeschreibung

Rumpf \

Längsgurte (5)

In den hinteren Rumpfrücken bringst Du nun vier weitere Längsgurte ein, 3 x 3 mm Kiefern-, bzw.

Hartbalsaleiste.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

51

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Verbindungsstück (3)

Der Bereich der Höhenruder-Hohlkehle wird ebenfalls kraftschlüssig mit der Zelle verbunden. Da-

für klebst Du diese beiden Hartbalsaplatten ein.

Für die Variante b) des Anschlags der beiden Höhenruderblätter wurde das Balsateil H37 als zu-

sätzliche Lagerung für das nachher einzubringende Bowdenzugröhrchen vorgesehen. So kann

eine gemeinsame Achse quer durch das gesamte HLW geführt werden.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

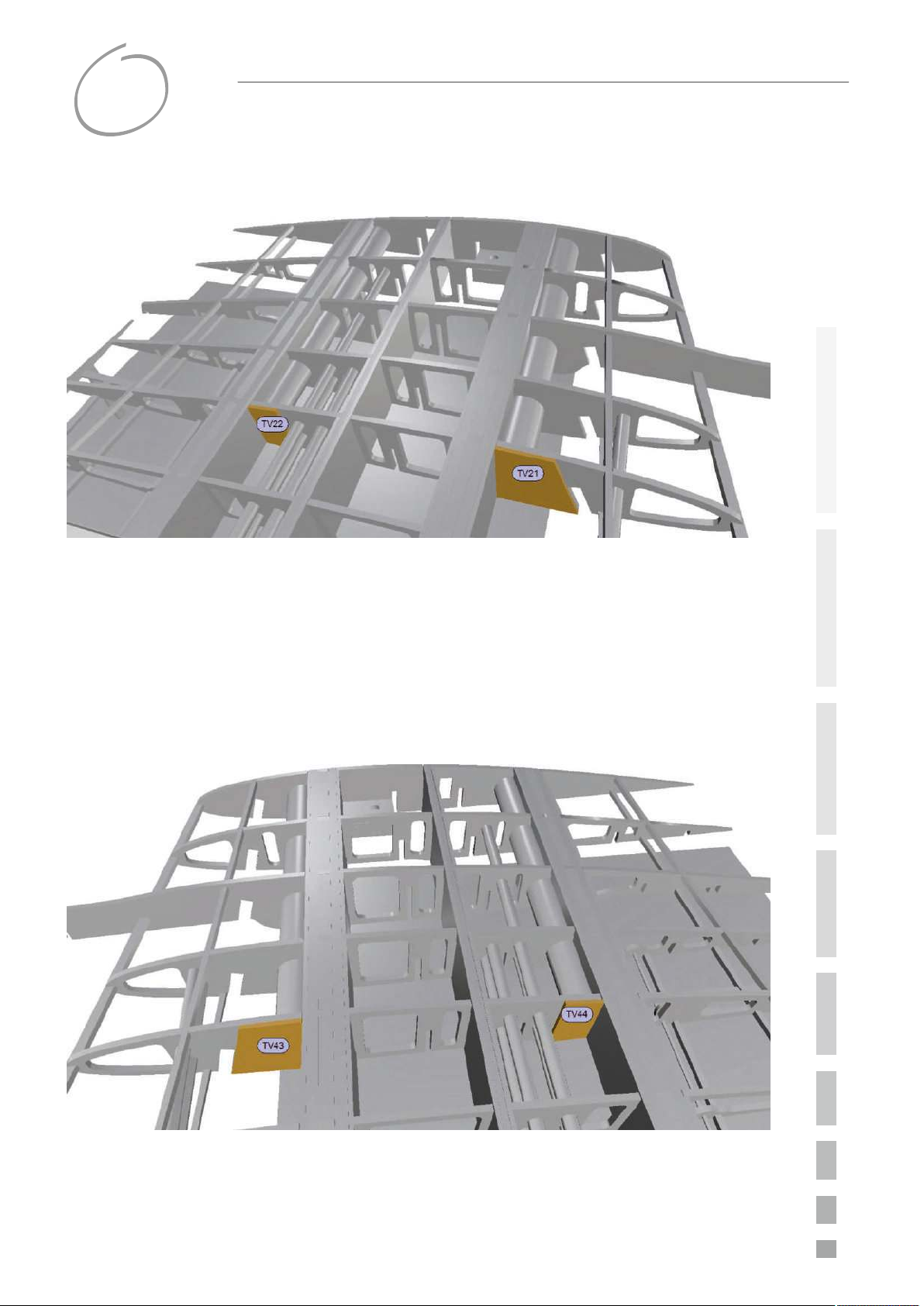

52

Baubeschreibung

Tragflächen-Mittelstück \

Steckung \

Rohrabschlüsse

Die Abschlüsse der Steckungsrohre verhindern das Durchrutschen der Innenrohre beim Anste-

cken der Flügel. Klebe sie am besten mit etwas 2K-Epoxy an die entsprechende Rippe.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

53

Baubeschreibung

Rumpf \

Längsgurte (6)

Die letzten drei Längsgurte (3 x 3 mm) ste-

hen zum Einbau an!

Falls Du Deine Comet mit einem LED-

Positionslicht am Heck ausstatten willst,

spare den oberen Gurt hinten aus, so

dass noch ein Ø 8 mm Kühlkörperstab

darunter Platz findet.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

54

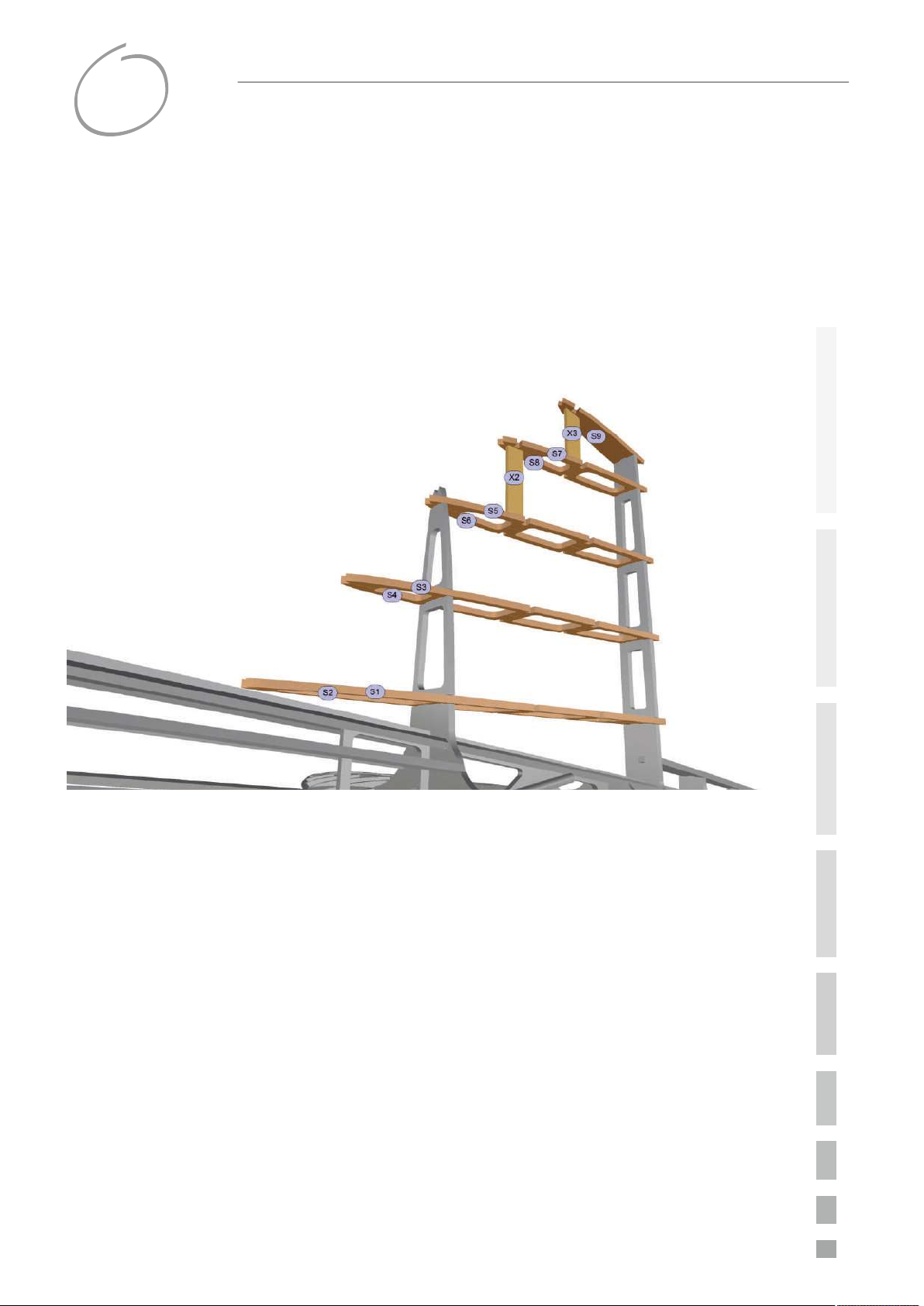

Die Halbrippen der Seitenleitwerksflosse steckst Du ein-

fach links und rechts in die Aussparungen der beiden

nach oben verlängerten Rumpfspanten.

Die Balsateile X2 und X3 nicht einkleben,

sie dienen nur als Hilfslehren und können

nach dem im nächsten Schritt beschrie-

benen Einbau der Holme wieder

entfernt werden.

Baubeschreibung

Leitwerk \

SR-Dämpfungsflosse \

Rippen

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

55

Baubeschreibung

Leitwerk \

SR-Dämpfungsflosse \

Nasenleiste u. Holme

Baue die Holme und die Nasenleiste ein. Die hier sind alle aus Kiefer, 3 x 3 mm. Die beiden Holm-

paare sitzen - wie im Bild unten erkennbar - zu etwa zwei Dritteln auf den darunter verlaufenden

Längsgurten. Dort unten am besten mit 2K-Epoxy gut verkleben - auch die Nasenleiste mit dem

"Rückgrat"!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

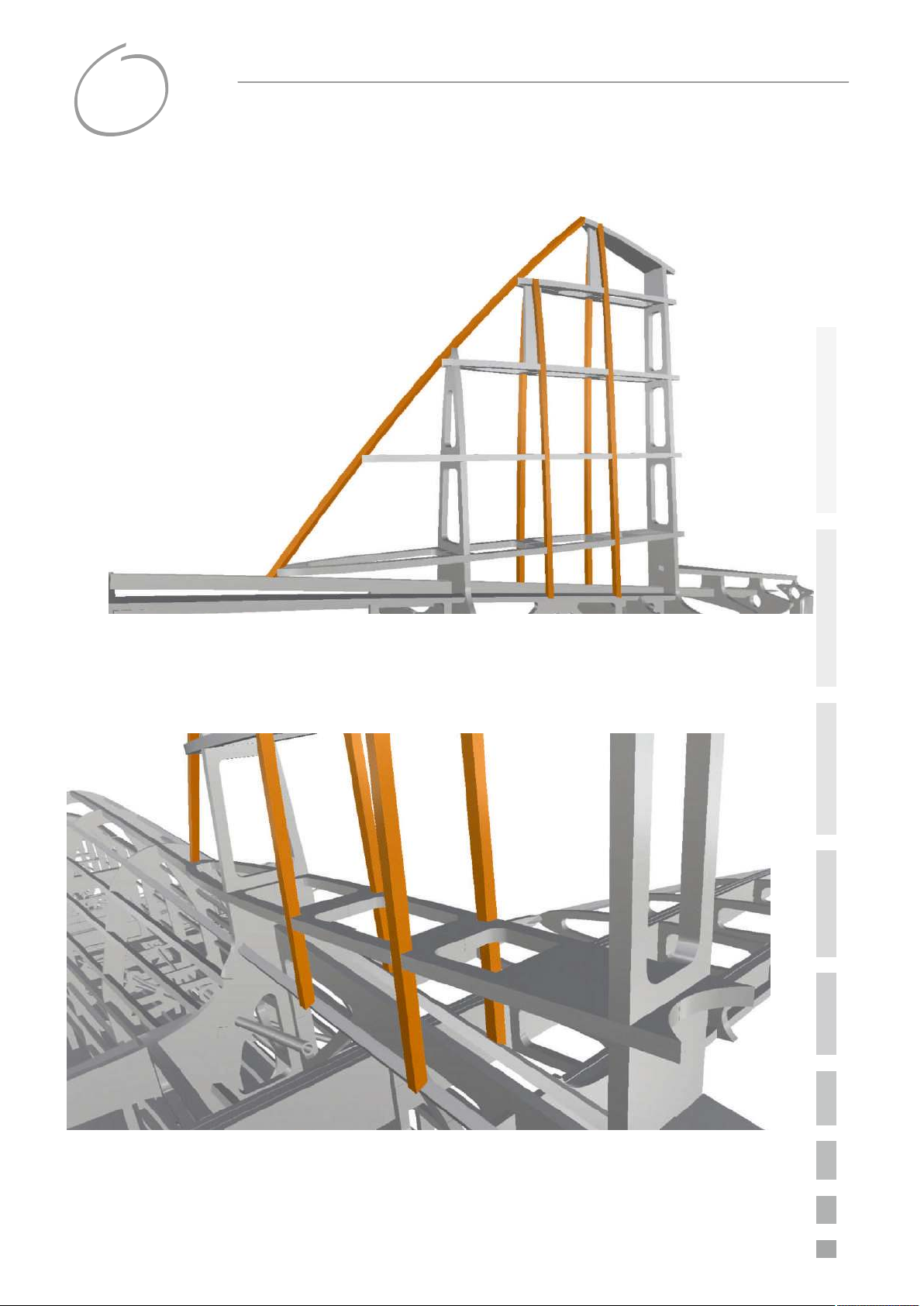

56

Baubeschreibung

Leitwerk \

SR-Dämpfungsflosse \

Verkastung

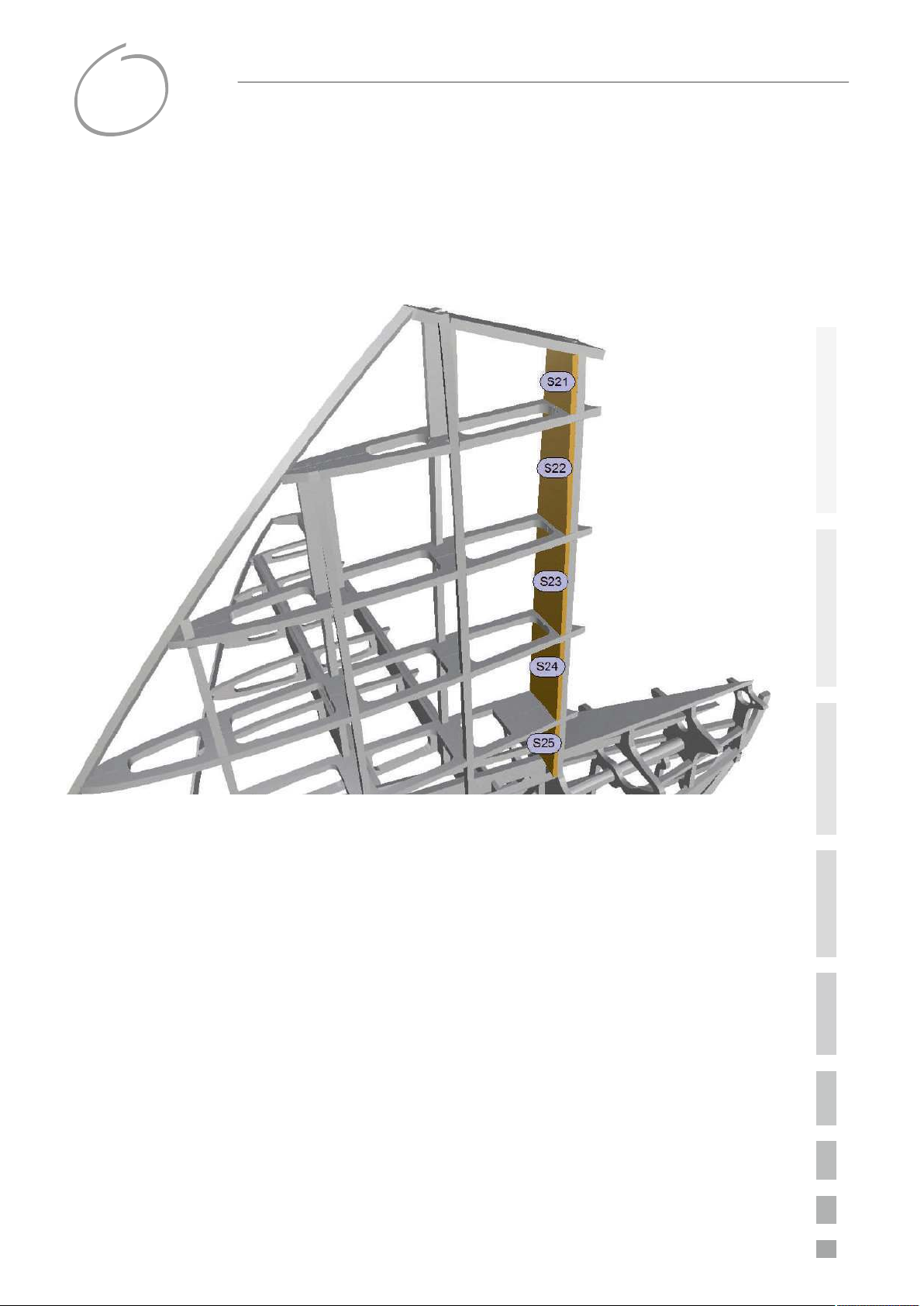

Verklebe die Verkastungselemente S21 bis S25 mit dem hinteren SLW-Spant und den Rippen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

57

Leitwerk \

SR-Dämpfungsflosse \

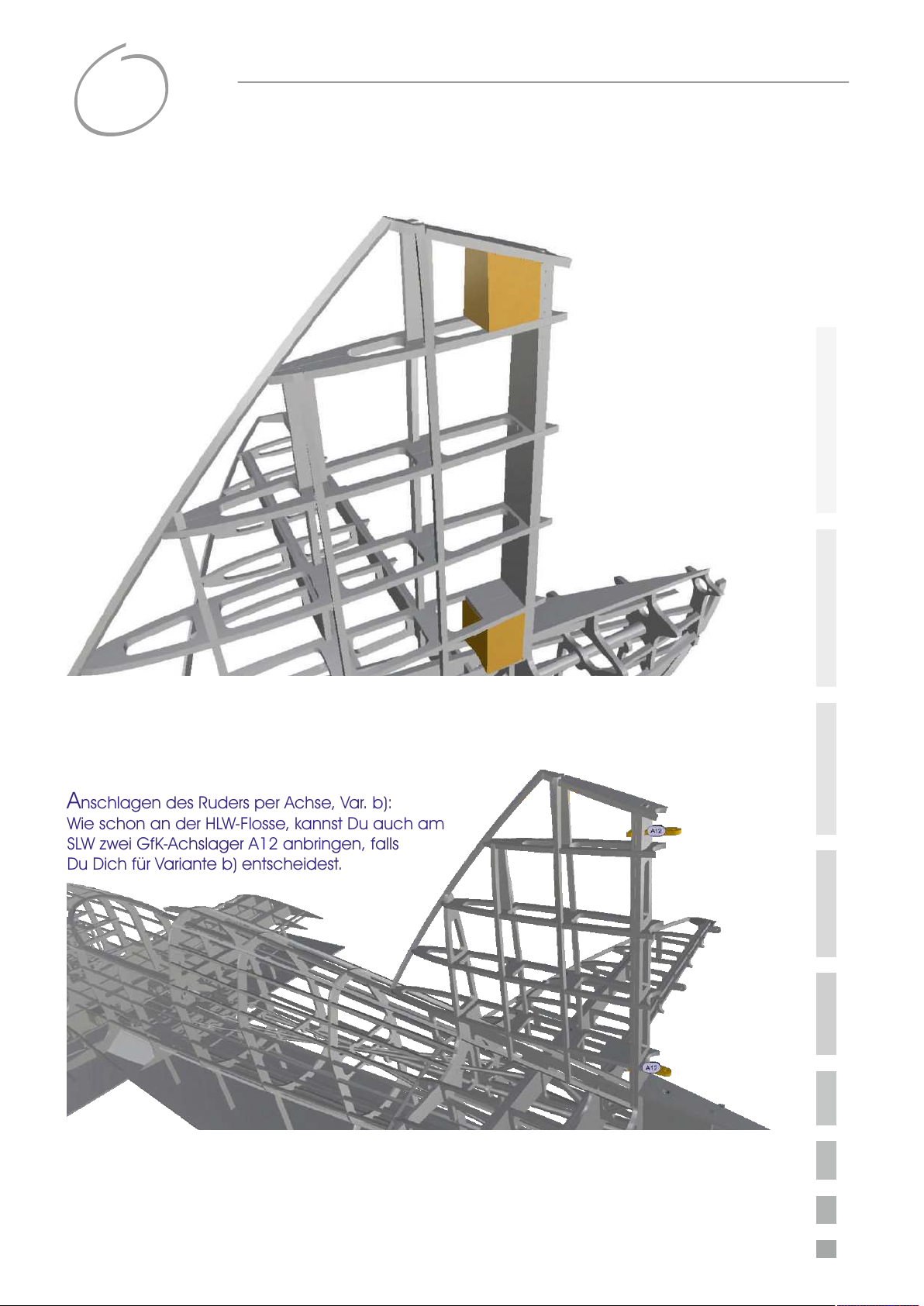

Füllstücke f. Ruderscharniere vs. Achslager

Anschlagen des Ruders per Schar-

niere, Var. a.):

Aus Balsavollmaterial sägst Du die

beiden Füllstücke grob zurecht

und klebst sie ein. Verschleife

die Klötzchen entspre-

chend dem Profilver-

lauf des Seitenleit-

werks.

Anschlagen des Ruders per Achse, Var. b):

Wie schon an der HLW-Flosse, kannst Du auch am

SLW zwei GfK-Achslager A12 anbringen, falls

Du Dich für Variante b) entscheidest.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

58

Leitwerk \

Seitenruder \

Helling; Rippen

Alle Ruder (mit Ausnahme der Landeklappen) laufen in Hohlkehlen. Für das Anschlagen der Ru-

der an die betreffende Flosse gibt es im Flugmodellbau verschiedene Möglichkeiten. Man

kann sich zum Beispiel für Stiftscharniere entscheiden oder aber eine Lösung mit Bowdenzu-

gröhrchen vorziehen.

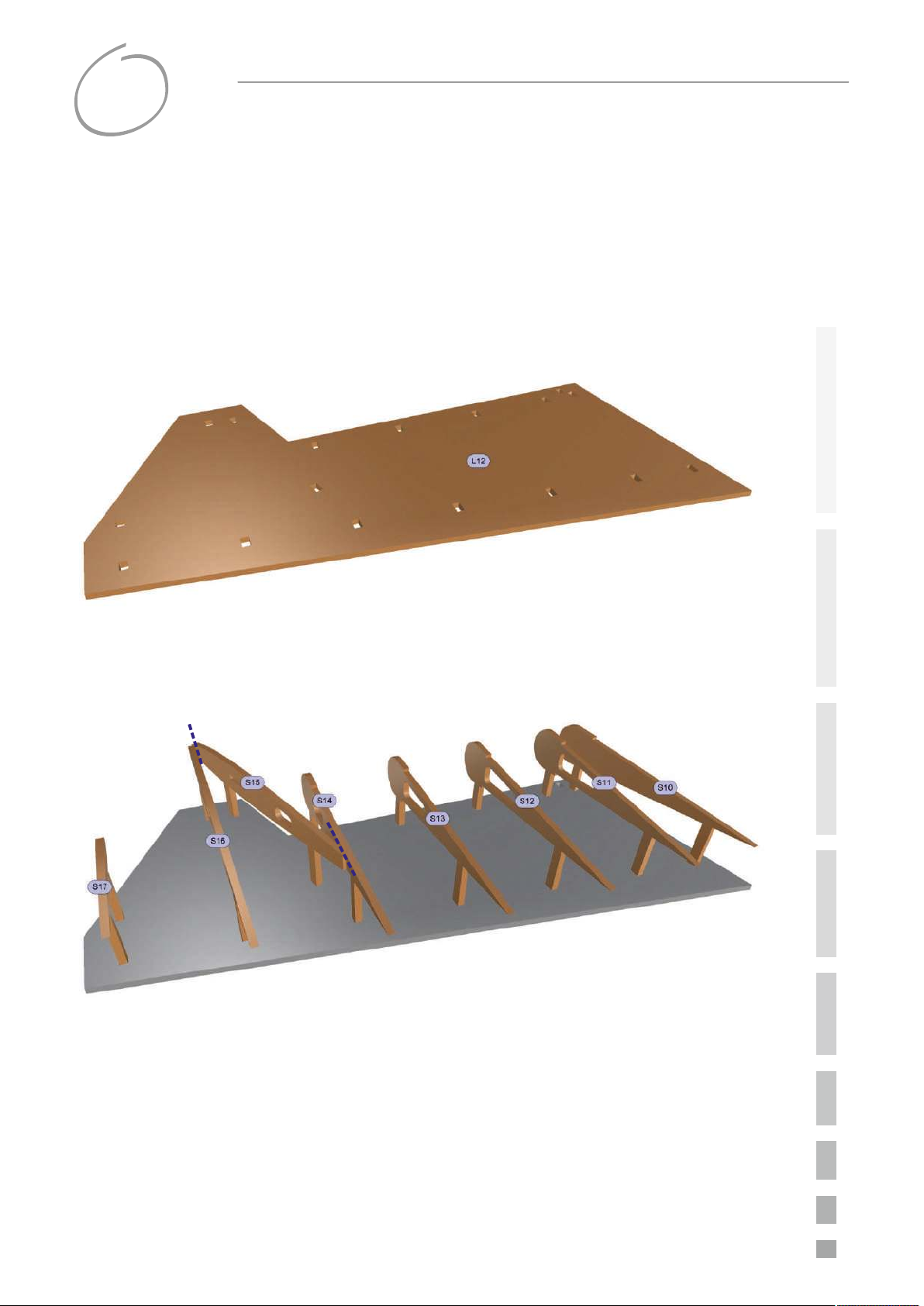

Auch für den Aufbau des Seitenruders gibt es ei-

ne passende Helling.

Stecke die Rippen senkrecht in die entsprechenden Nuten. Die

Rippe S15 vorne und hinten bitte etwas anschleifen, um sie an die

benachbarten Rippen anzupassen.

Um es vorweg zu nehmen ...

... das Seitenruder sollte noch auf der Helling, d.h.

vor dem Abnehmen, einseitig beplankt werden

(siehe Schritte 127 ff)!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

59

Baubeschreibung

Leitwerk \

Seitenruder \

Konturvorgabe f. Nasenleiste

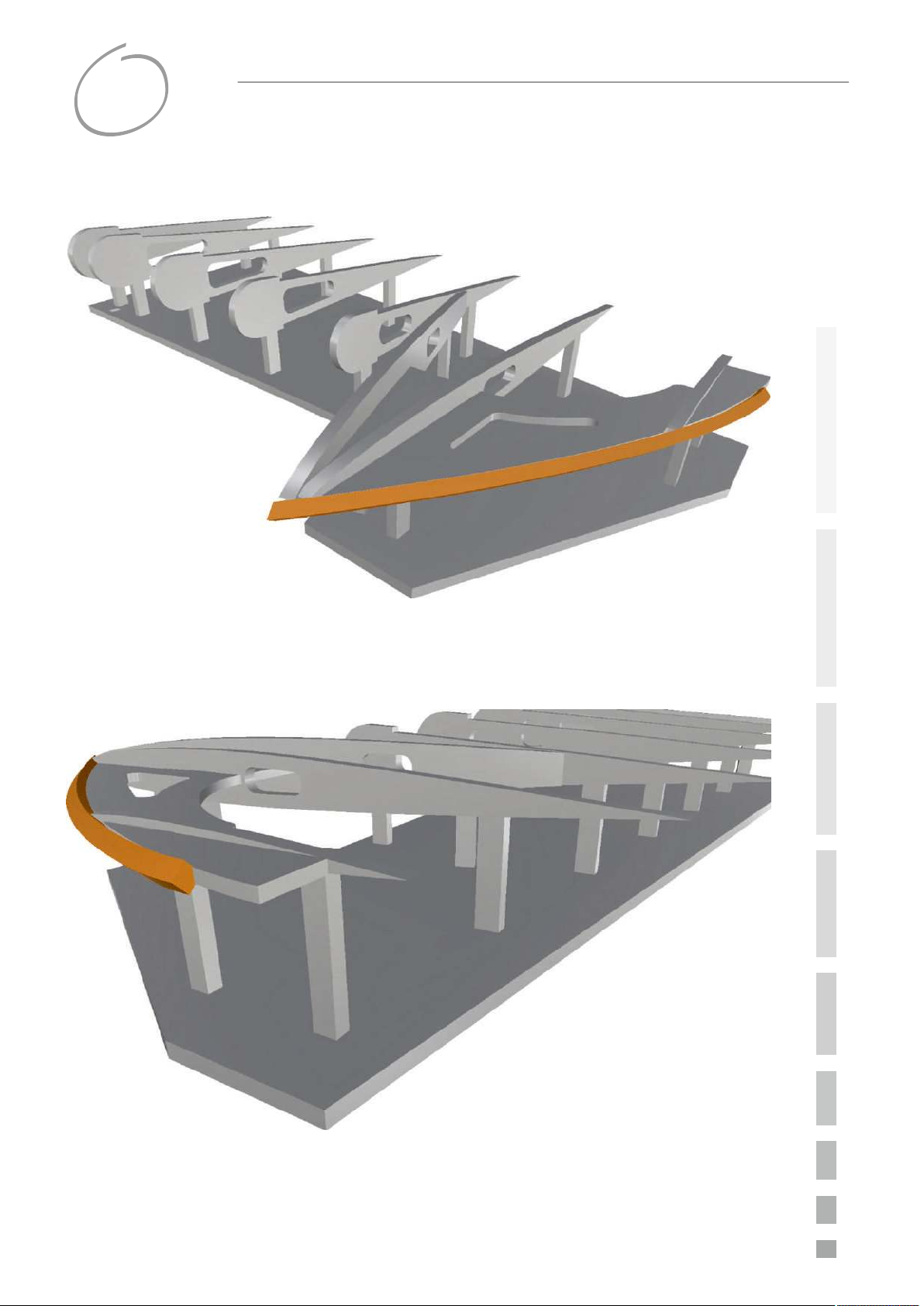

Damit die Nasenleiste nachher der korrekten Kurve folgt, klebst Du diese drei Balsateilchen in

die zugehörigen Aussparungen der Rippen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

60

Baubeschreibung

Leitwerk \

Seitenruder \

Nasenleiste

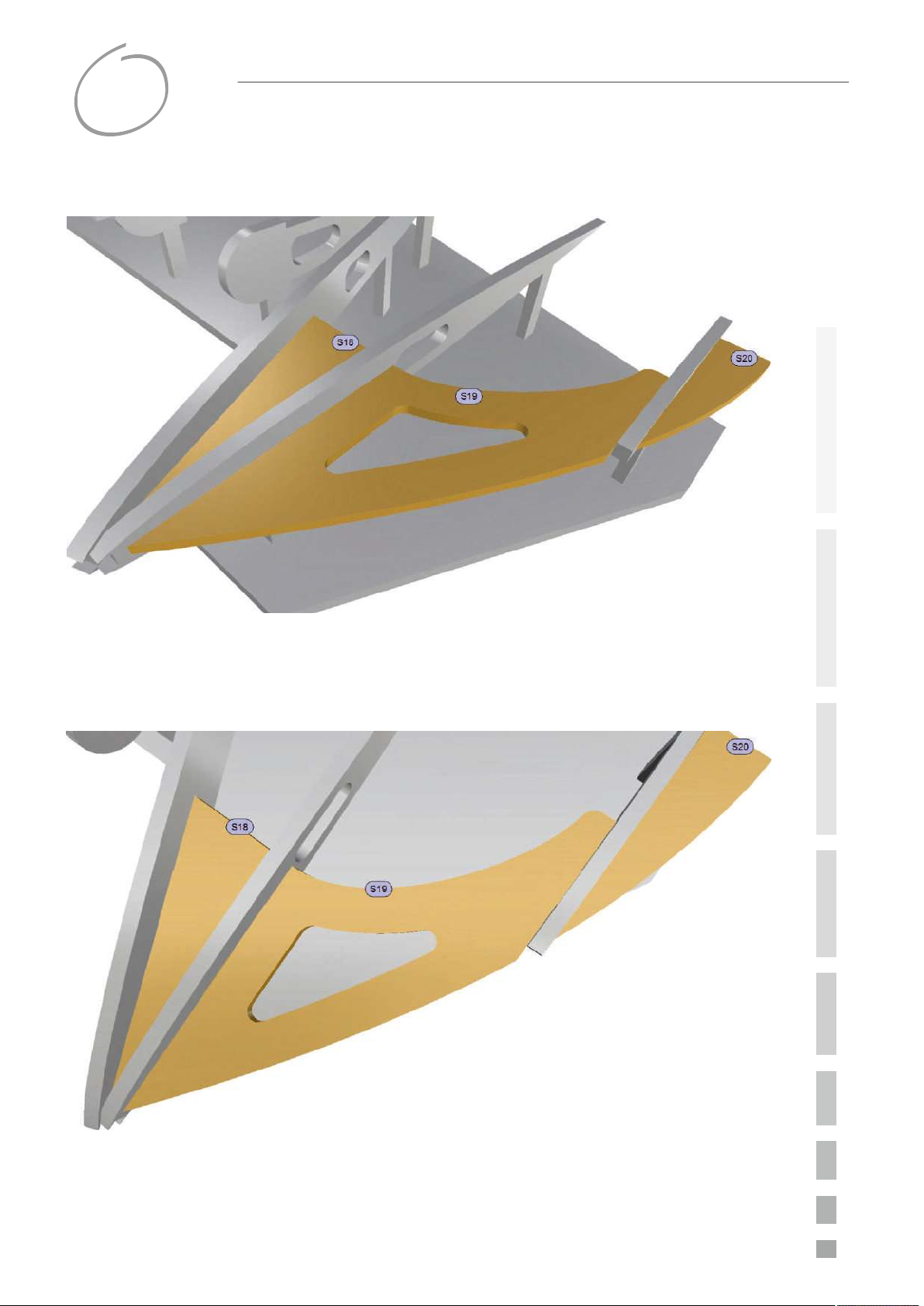

Zeigt sich die Nasenliste beim Biegen widerspenstig, dann feuchte sie etwas an. Breche eine

Kante mit dem Schleifklotz. Die so entstehende schmale Fläche verklebst du entlang der Kon-

turvorgabe.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

61

Baubeschreibung

Leitwerk \

Seitenruder \

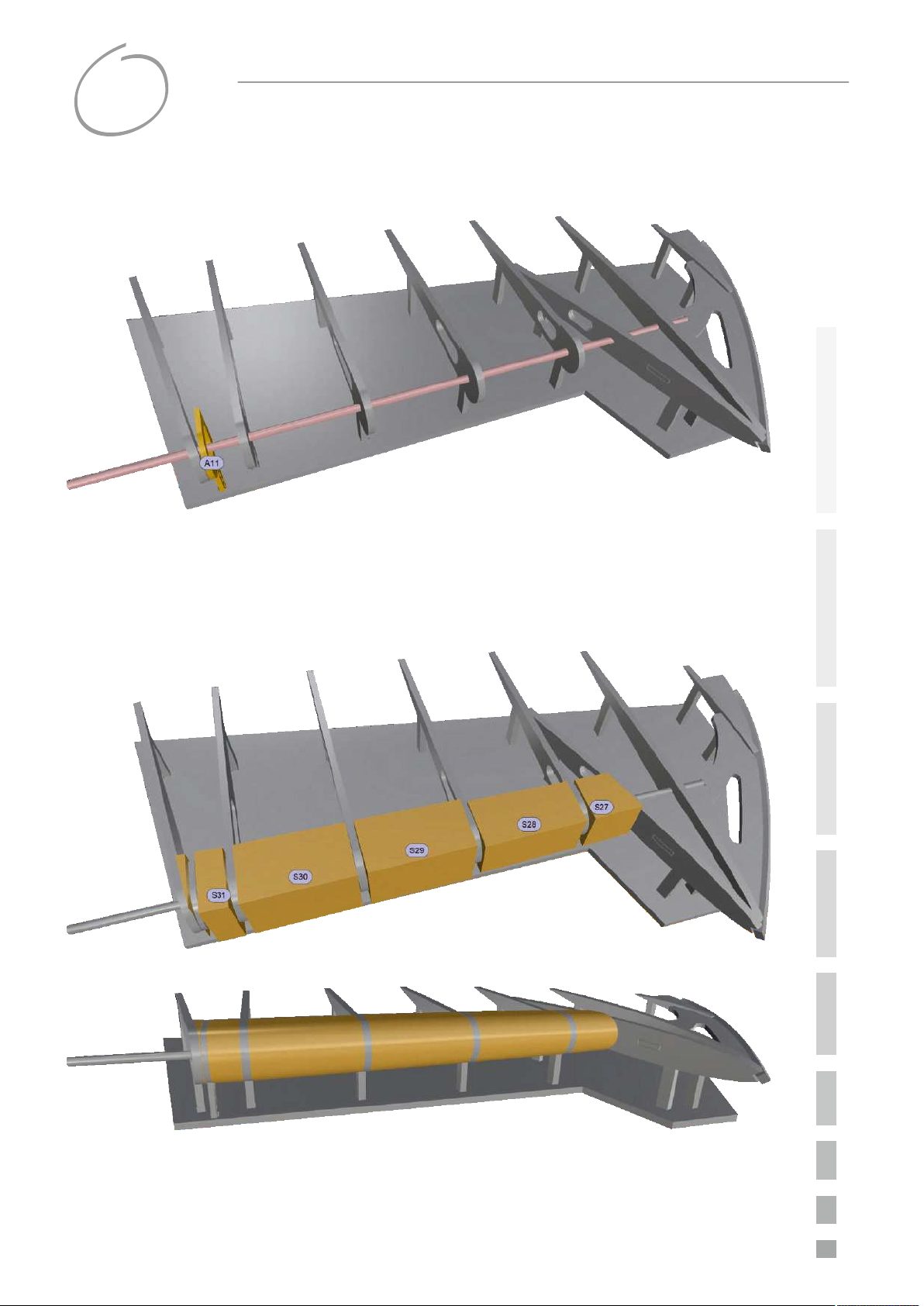

Strinseite u. Ruderhorn

In der Helling markiert eine kleine Öffnung die Position des Ruderhorns. Für Variante b) ver-

klebst Du ein Bowdenzugröhrchen mit den Rippen.

Klebe die vorbereiteten Blasaklötzchen - zusammen mit dem Ruderhorn - in die vorderen

Rippenzwischenräume. Um Platz für das Bowdenzugröhrchen zu schaffen, schleifst oder

sägst Du zuvor je eine Nut in die Balsaklötzchen (Tipp: Bandsäge verwenden.).

Verschleife die Balsa-Füllstücke der Außenform der Rippen folgend.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

62

Baubeschreibung

Leitwerk \

Höhenruder \

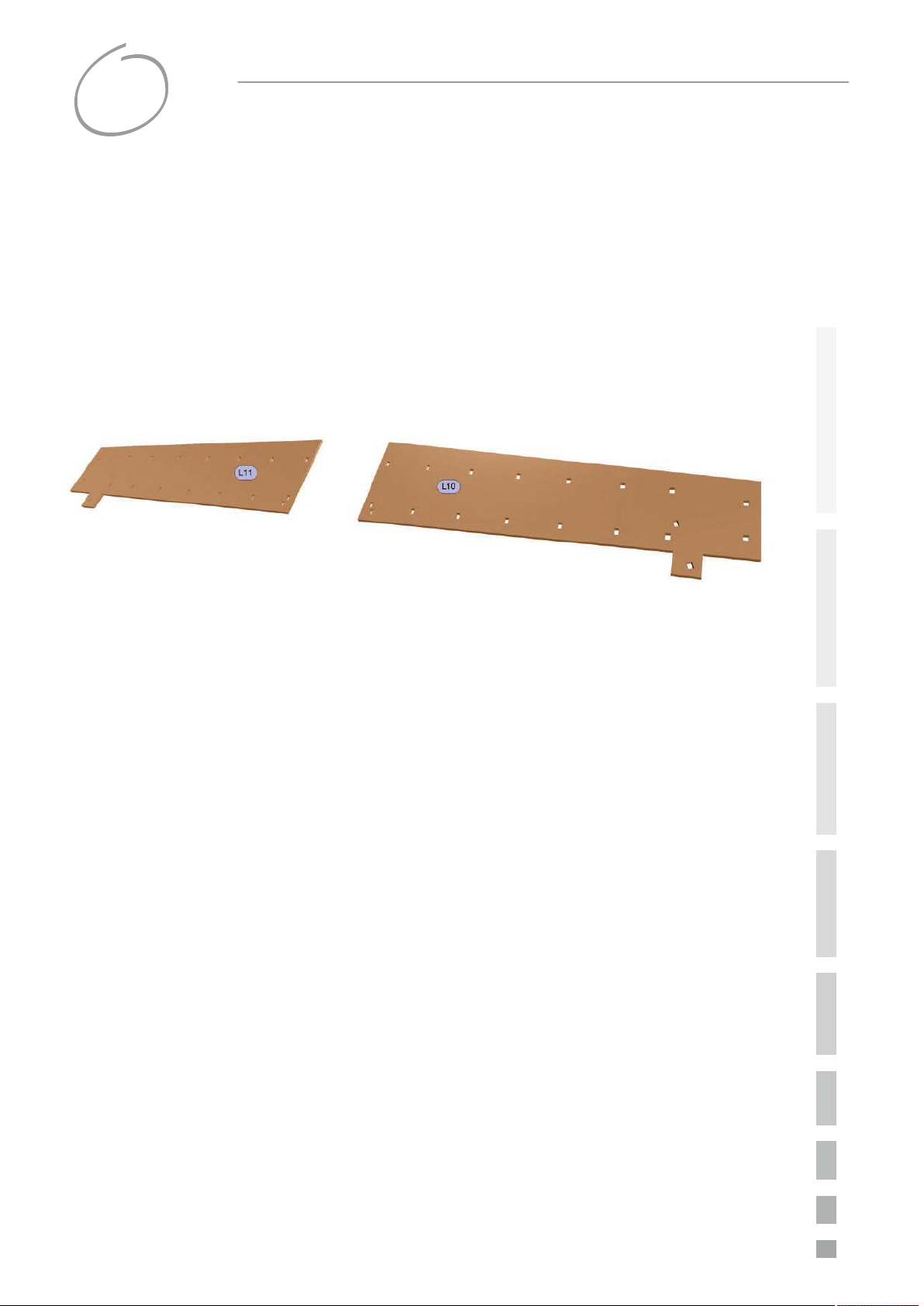

Helling

Auch für den Aufbau der beiden Höhenruderflächen steht Dir eine Helling zur Verfügung.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

63

Baubeschreibung

Leitwerk \

Höhenruder \

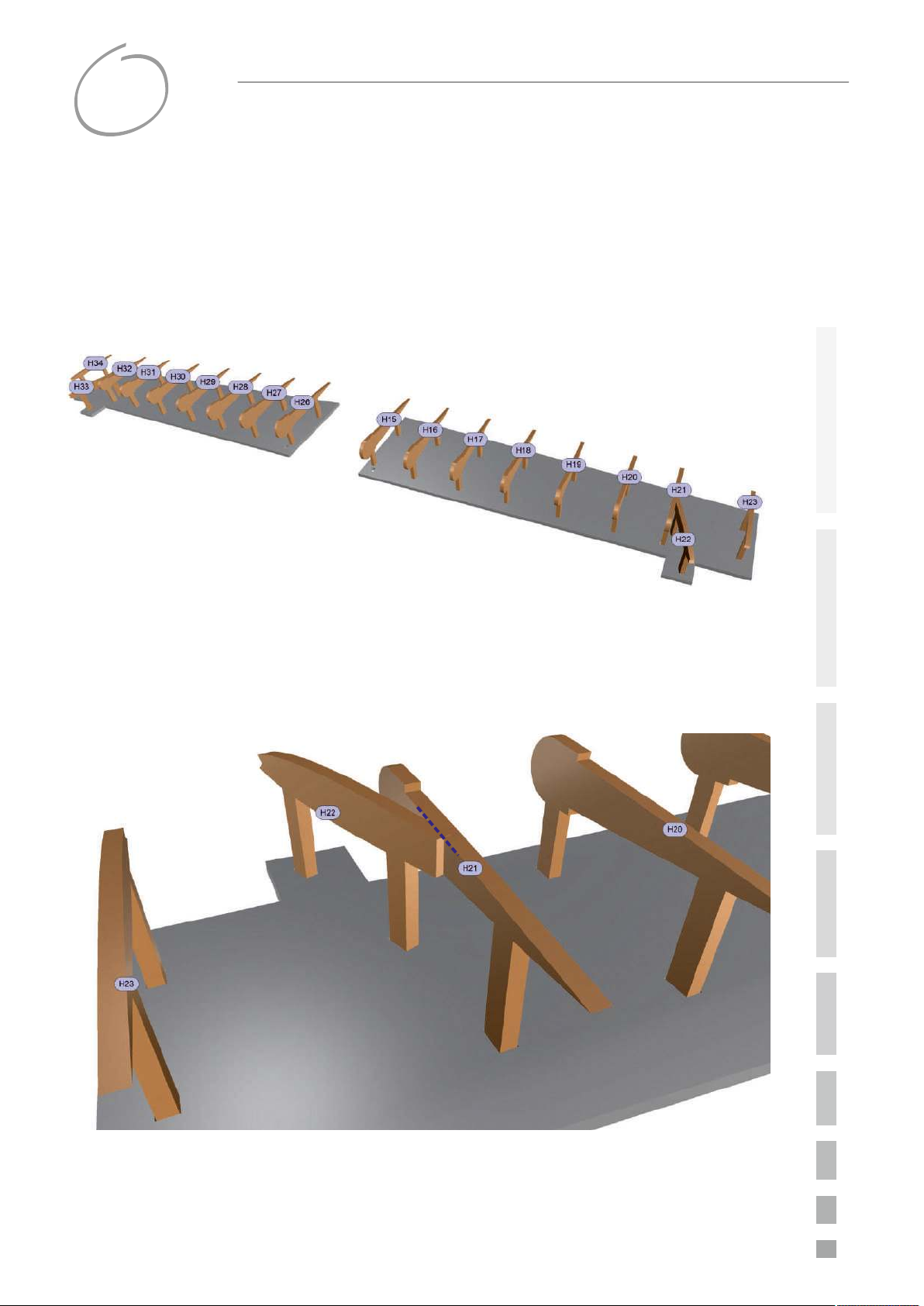

Rippen

Die Rippe H22/H33 fast Du am Ende passend zum Verlauf der Rippe H21/H32 an, analog der

Vorgehensweise beim Seitenruder (siehe Schritt 57).

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

64

Baubeschreibung

Leitwerk \

Höhenruder \

Konturvorgabe f. Nasenleiste

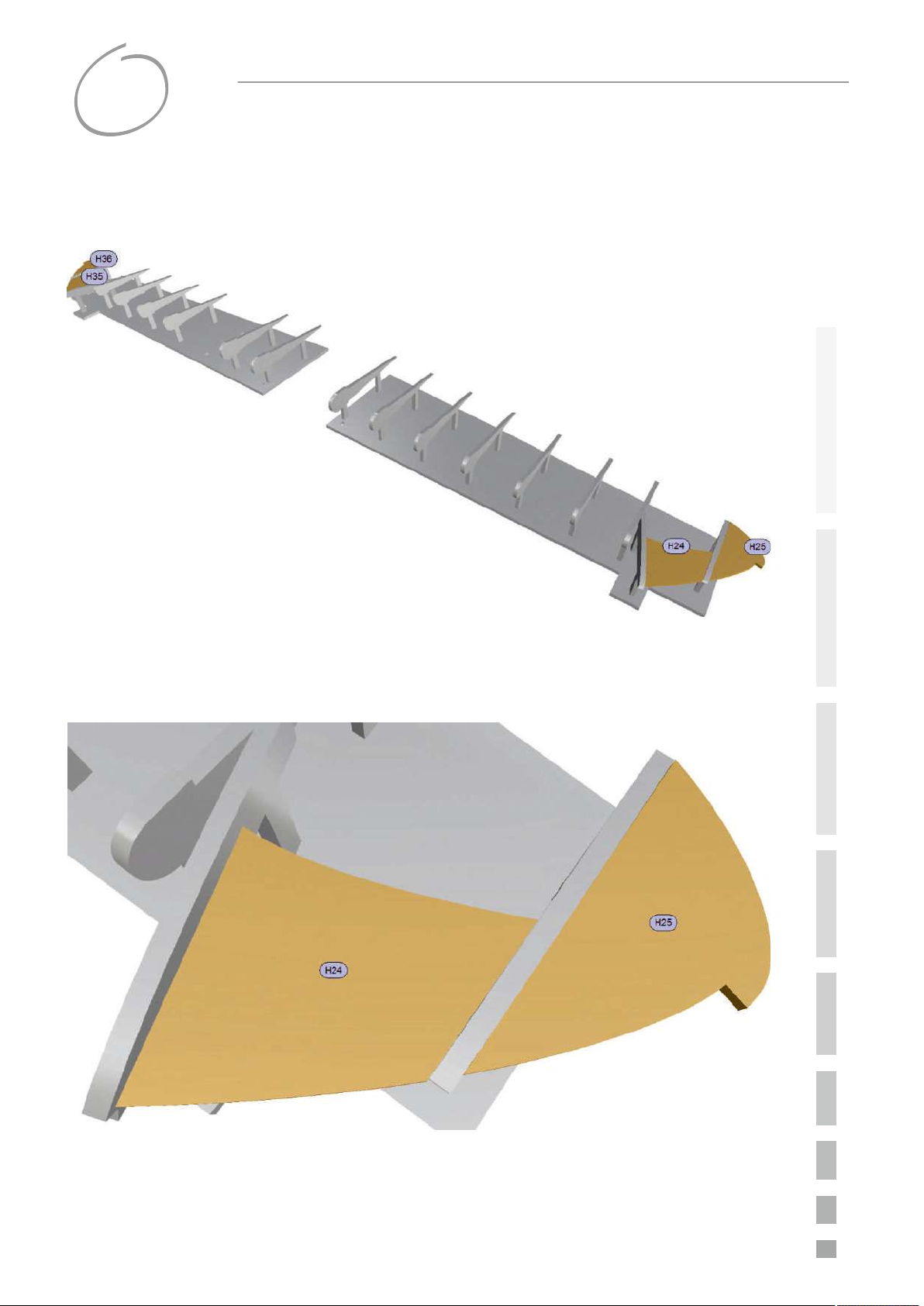

Die Formteile H24/H35 und H25/H36 geben wieder die Kontur der Nasen-

leiste vor - gleich der Vorgehensweise bei Schritt 59.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

65

Baubeschreibung

Leitwerk \

Höhenruder \

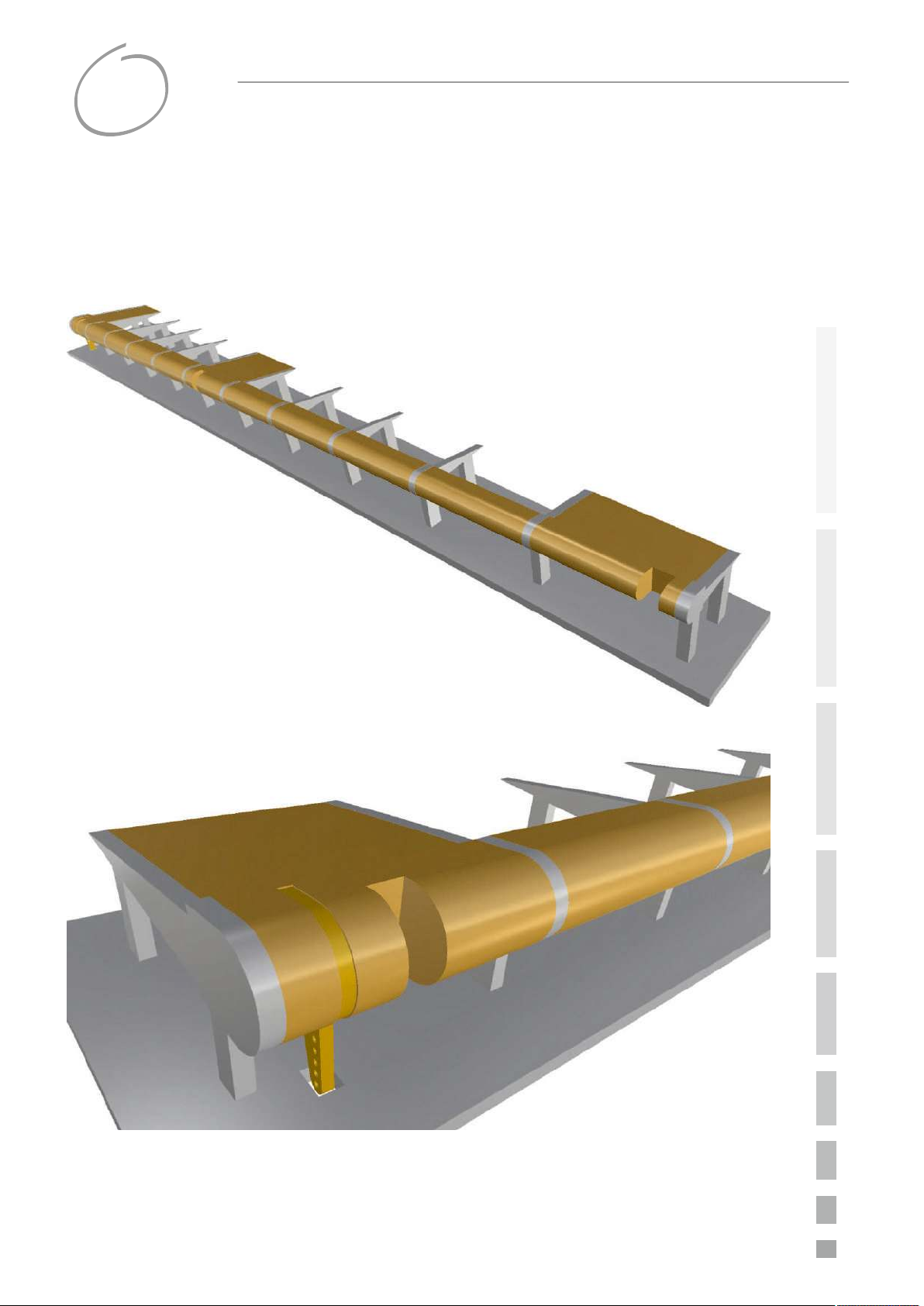

Nasenleiste

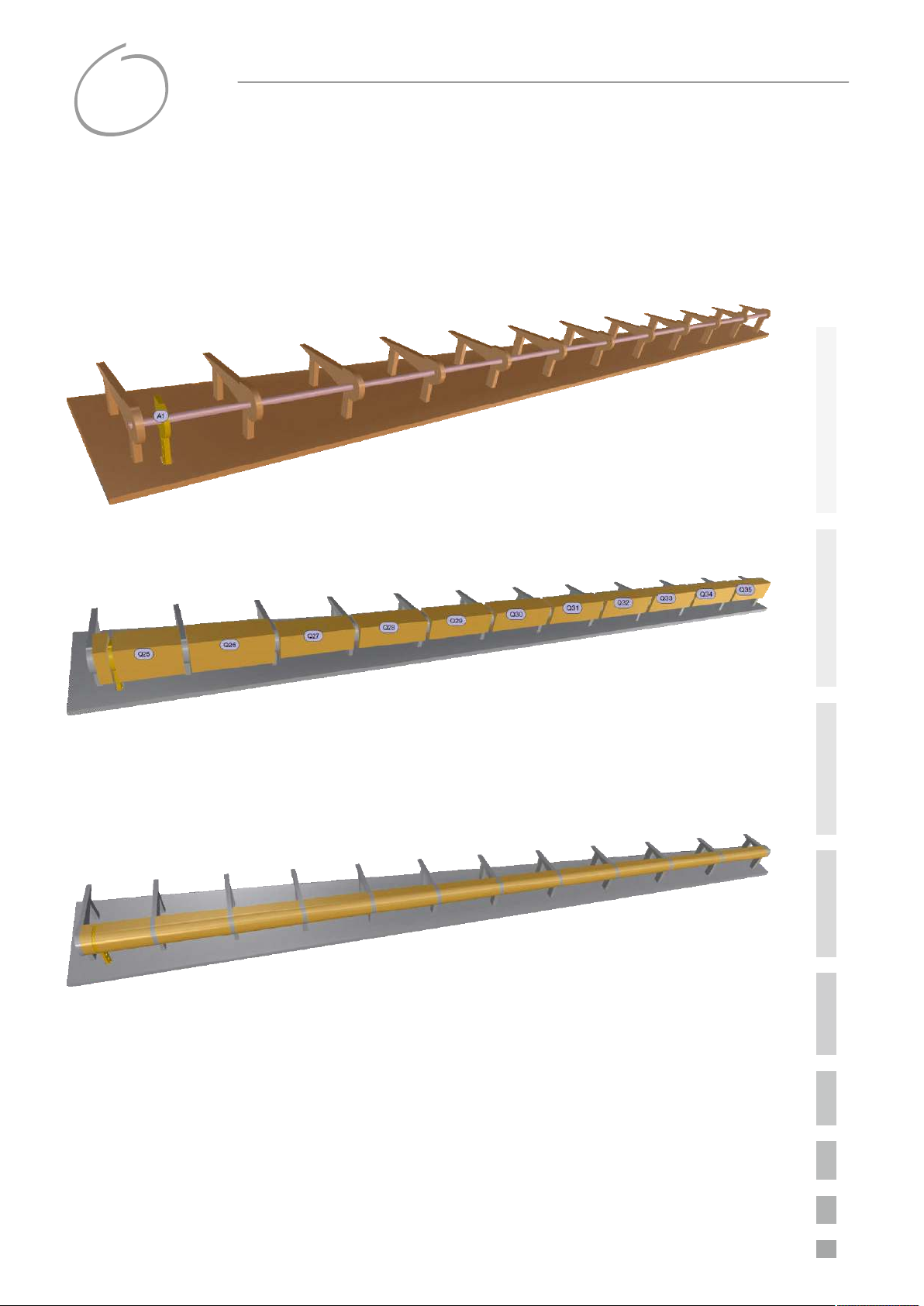

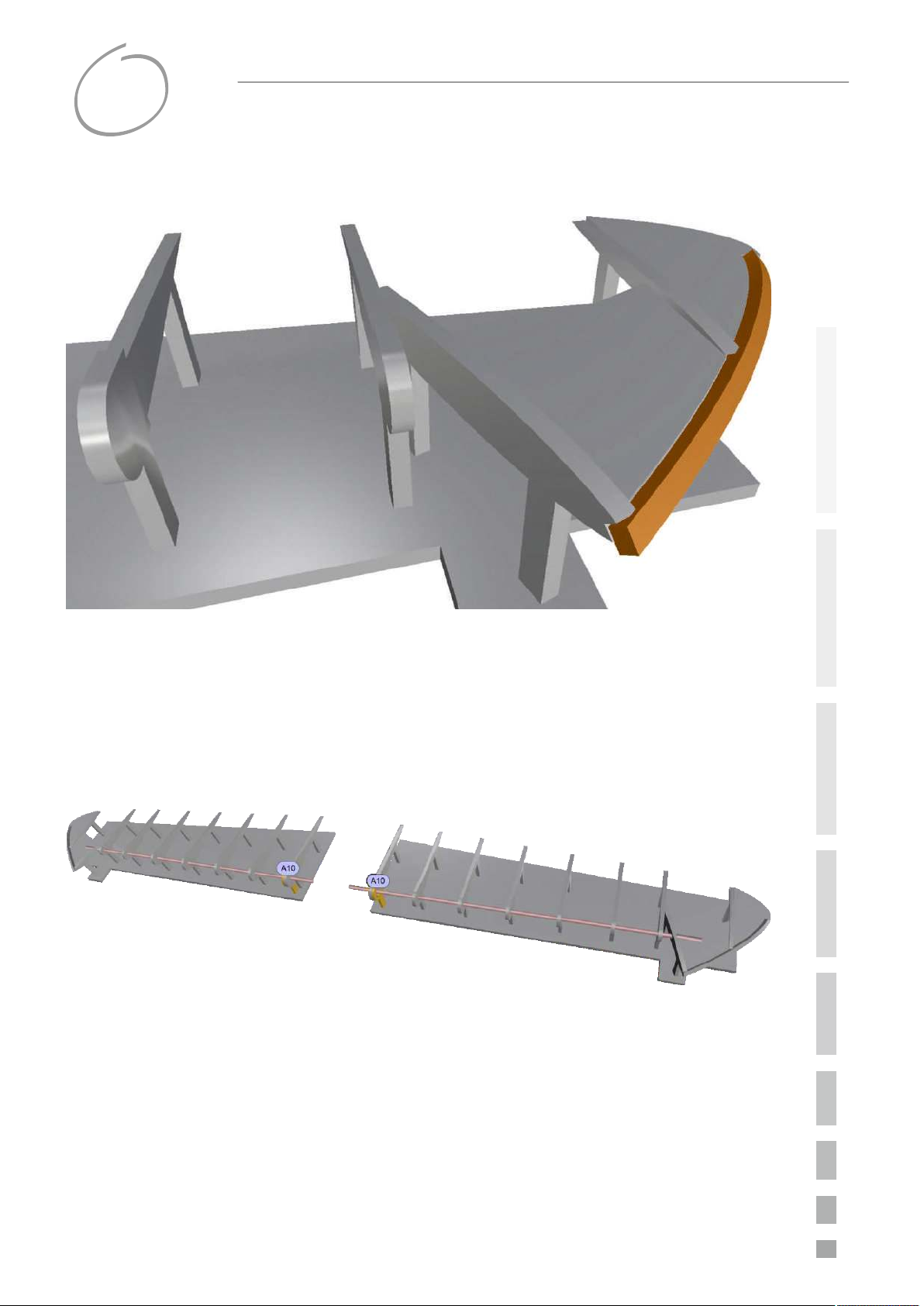

An der vorbereitend abgelängten Nasenleiste (3 x 3 mm, Kiefer) kannst Du die innen liegende

Kante wieder etwas brechen. Verklebe sie dann wie im Bild gezeigt.

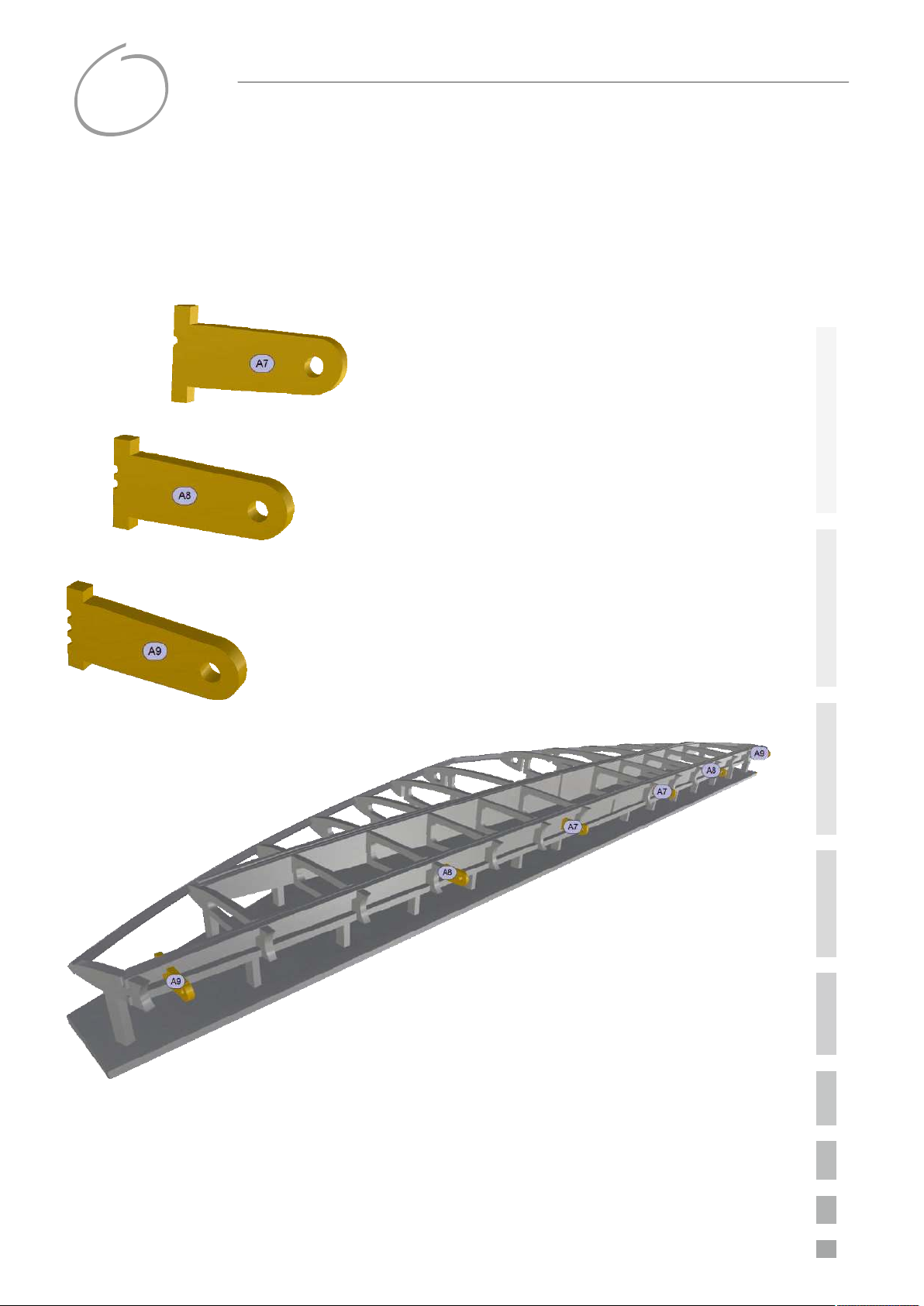

Um die Höhenruder mittels Variante b) anzuschlagen, klebe je ein Bowdenzugröhrchen in die

gefrästen Bohrungen in den Rippen. Fädle zuvor das Ruderhorn A10 auf und verklebe es direkt

an die innen liegende Rippe.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

66

Leitwerk \

Höhenruder \

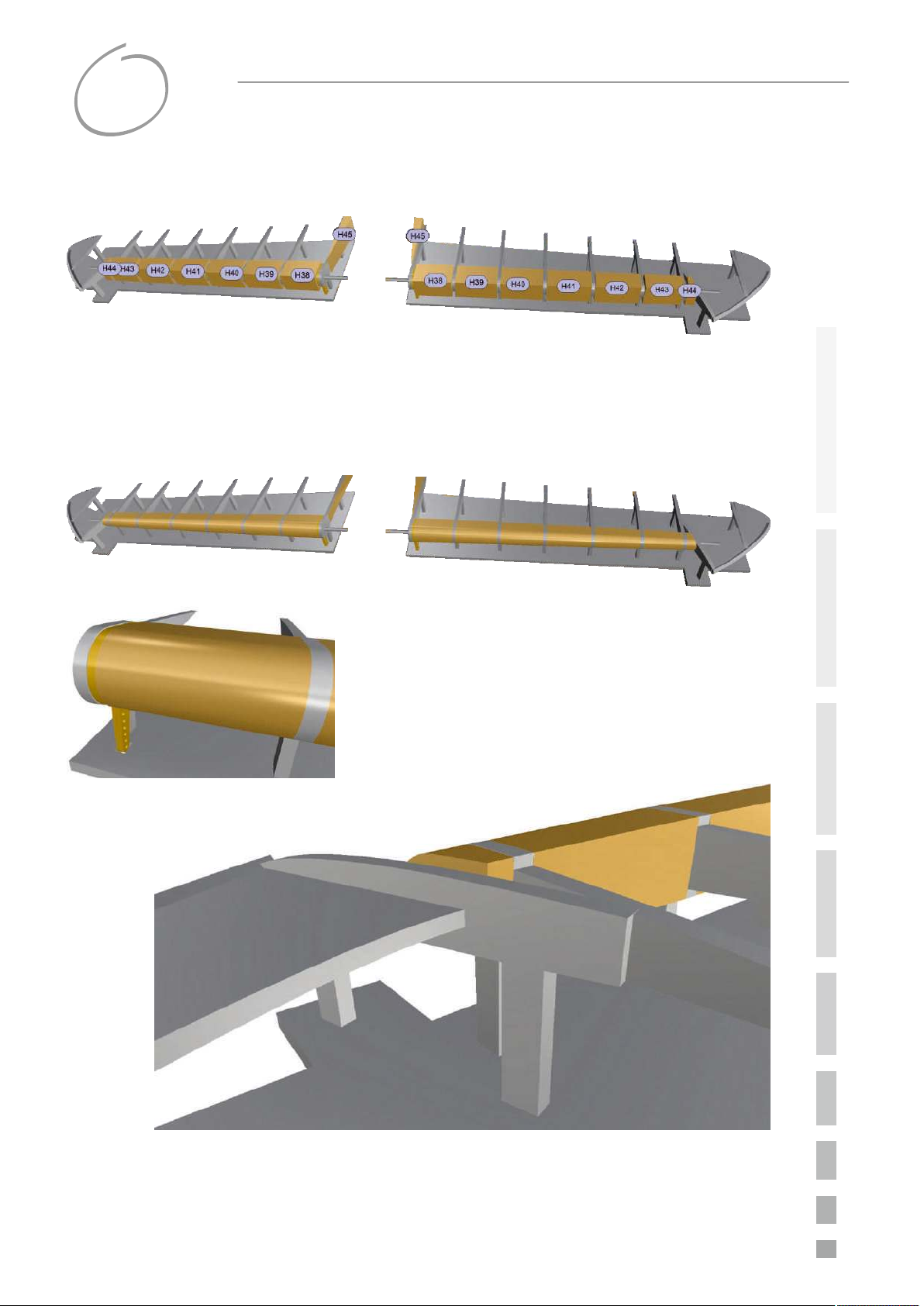

Strinseite u. Ruderhorn

Wie bereits für das Seitenruder liegen auch für das Höhenruder gefräste Fromteile aus Balsa

bei, die Du in die Zwischenräume der Rippen klebst. Um Platz für das Bowdenzugrörchen zu

schfaffen, reicht es, eine grobe Nut zu schleifen oder zu sägen (Tipp: Bandsäge!)

Die Stirnseiten der beiden Höhenruderflächen ver-

schleifst Du wie vorher beim Seitenruder.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

67

Baubeschreibung

Leitwerk \

Höhenruder \

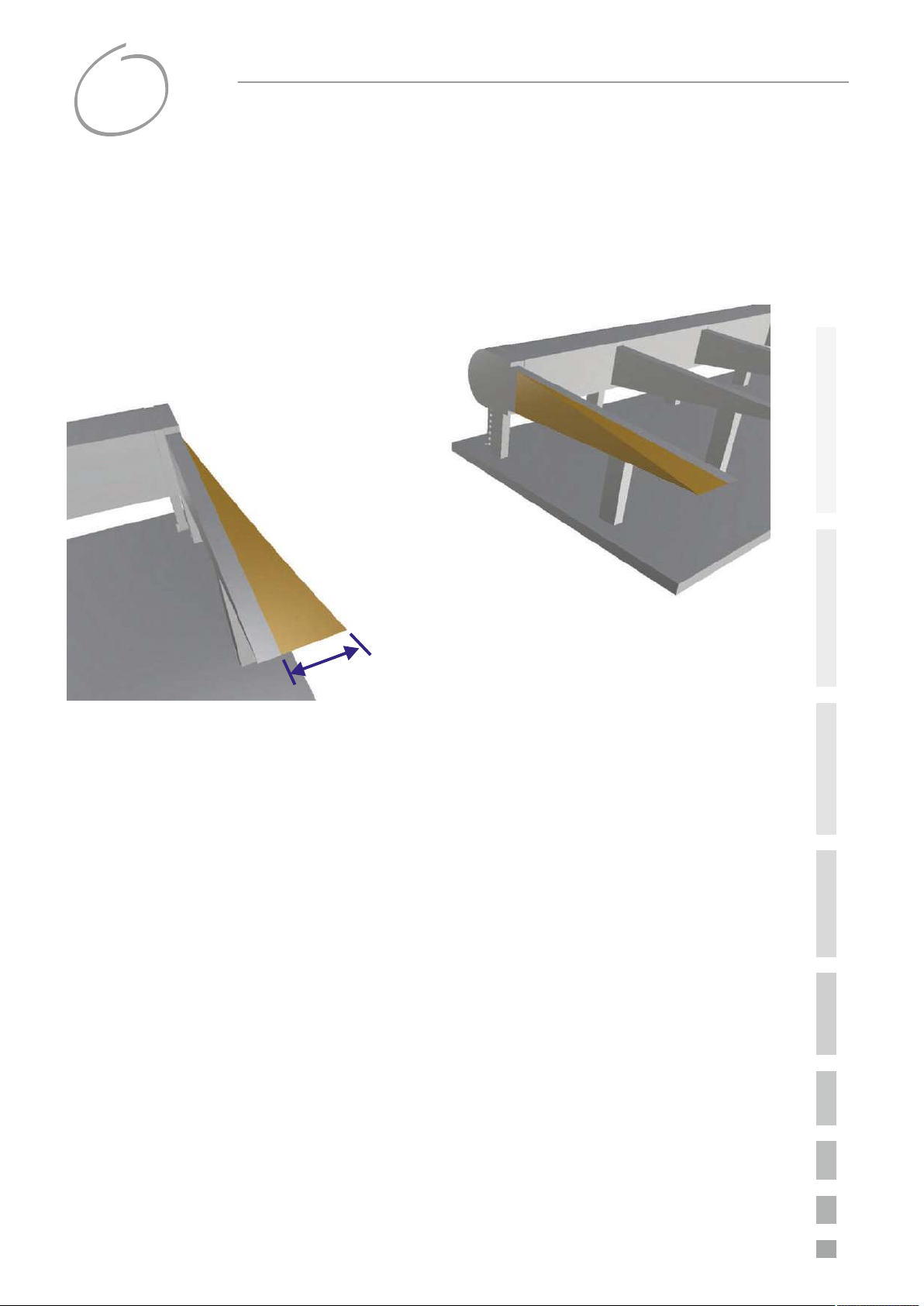

Füllstücke

9mm

Diese beiden Balsaklötzchen geben den Rudern in Rumpfnähe den richtigen "Shape". Model-

liere zum Ruderinneren hin eine leichte Wölbung (Konkave) und verschleife die Flächen oben

und unten dem Profilverlauf folgend.

Bevor Du die Ruderflächen von der Helling nimmst, beplankst Du die Oberseite. Dieses Vorge-

hen beugt einem Verzug vor (siehe Schritte 127 ff).

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

68

Baubeschreibung

Leitwerk \

HR-Dämpfungsflosse \

Füllstücke f. Ruderscharniere

Willst Du die Höhenruder mittels Stiftscharnieren an die Flosse "anschlagen", bedarf es solcher

Balsaklötzchen, damit diese Stifte genügend Halt finden.

Zunächst grob zurecht sägen,

dann einkleben und dem

Profilverlauf folgend

verschleifen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

69

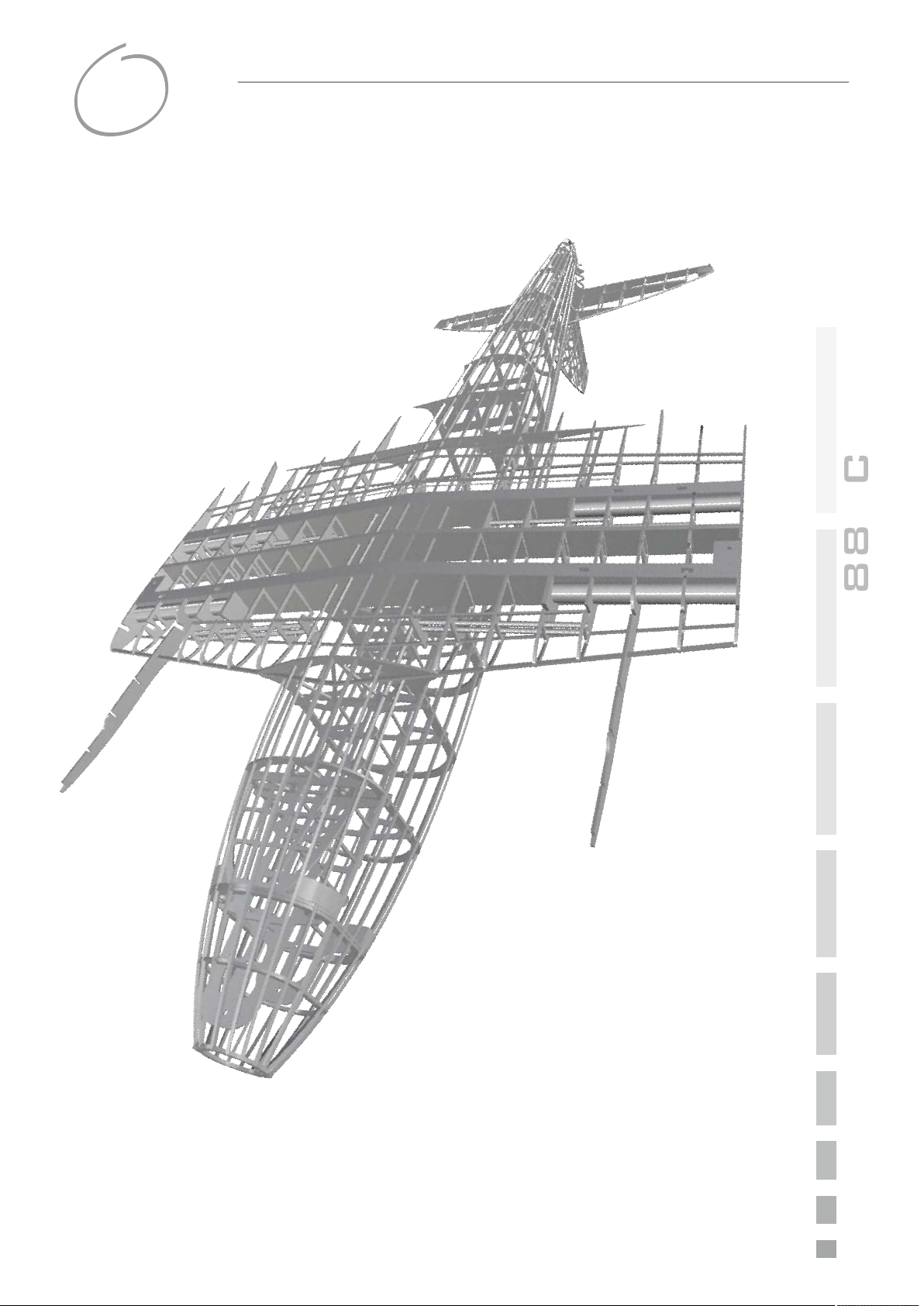

Wenn Du möchtest, kannst Du vor dem Abnehmen des

Rumpfes von der Helling alle oben zugänglichen Bereiche

beplanken, ausgenommen die Bereiche um die

Rumpfnase.

Vorsicht:

Unter Umständen kannst Du die Schrauben, mit

denen Du die Helling eingangs eventuell

am Bautisch befestigt hattest, nicht

mehr erreichen, sobald die

Beplankung auf-

gebracht ist.

Baubeschreibung

Glückwunsch!

Das Beplanken kann aber auch zu einem

beliebigen späteren Zeitpunkt erfolgen, die

Struktur ist stabil genug, so dass Verzüge

hierbei ausgeschlossen sind. Siehe Schritte

127 ff.

Die Stützbeinchen kannst Du einfach mit einem

Saitenschneider abzwicken. Die an den Spanten

und Rippen verbleibenden Reste musst Du im

Anschluss mit ein paar Schleifklotzstrichen

entfernen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

70

Baubeschreibung

Rumpf \

Längsgurte \

Aufdoppelung (1)

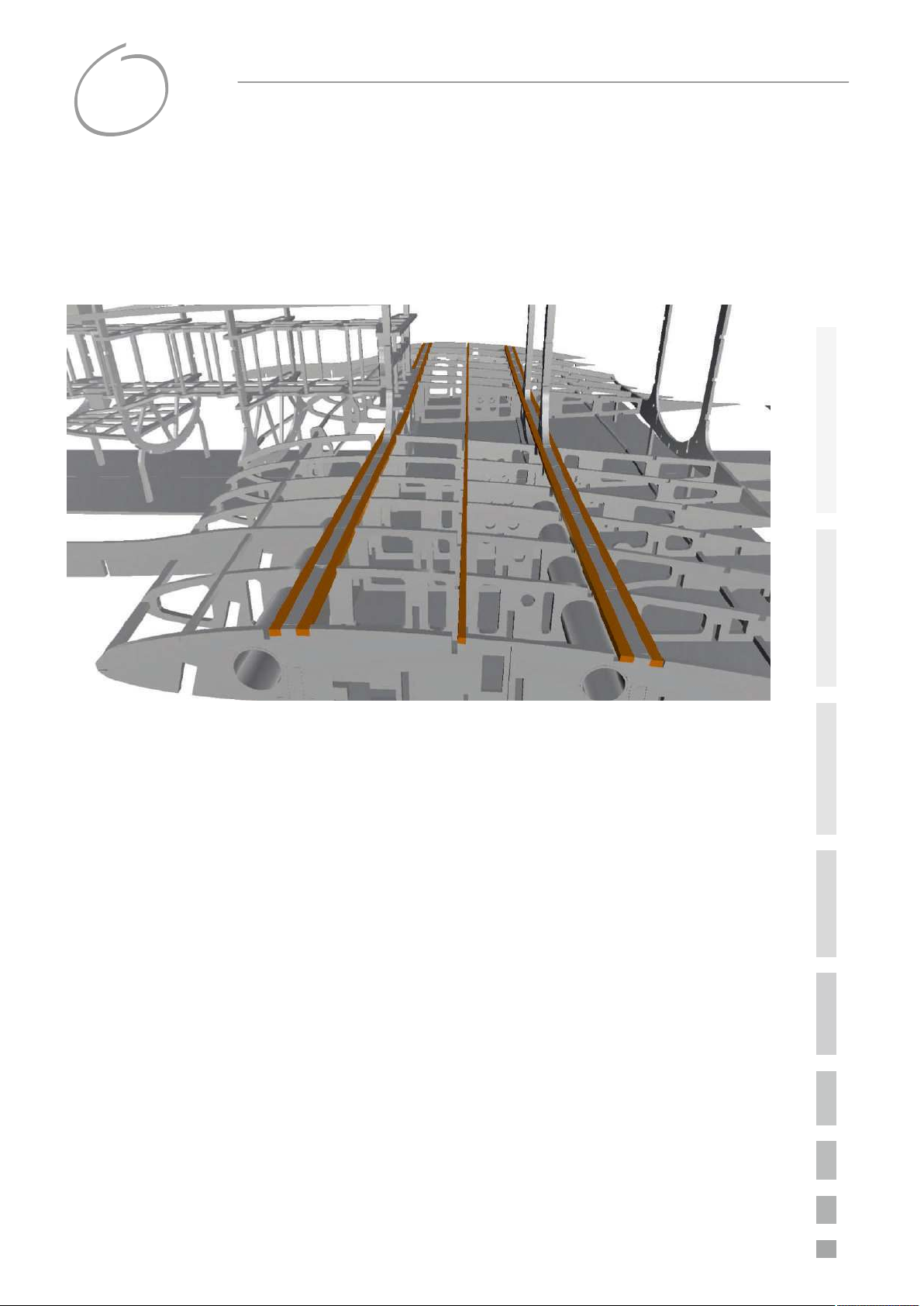

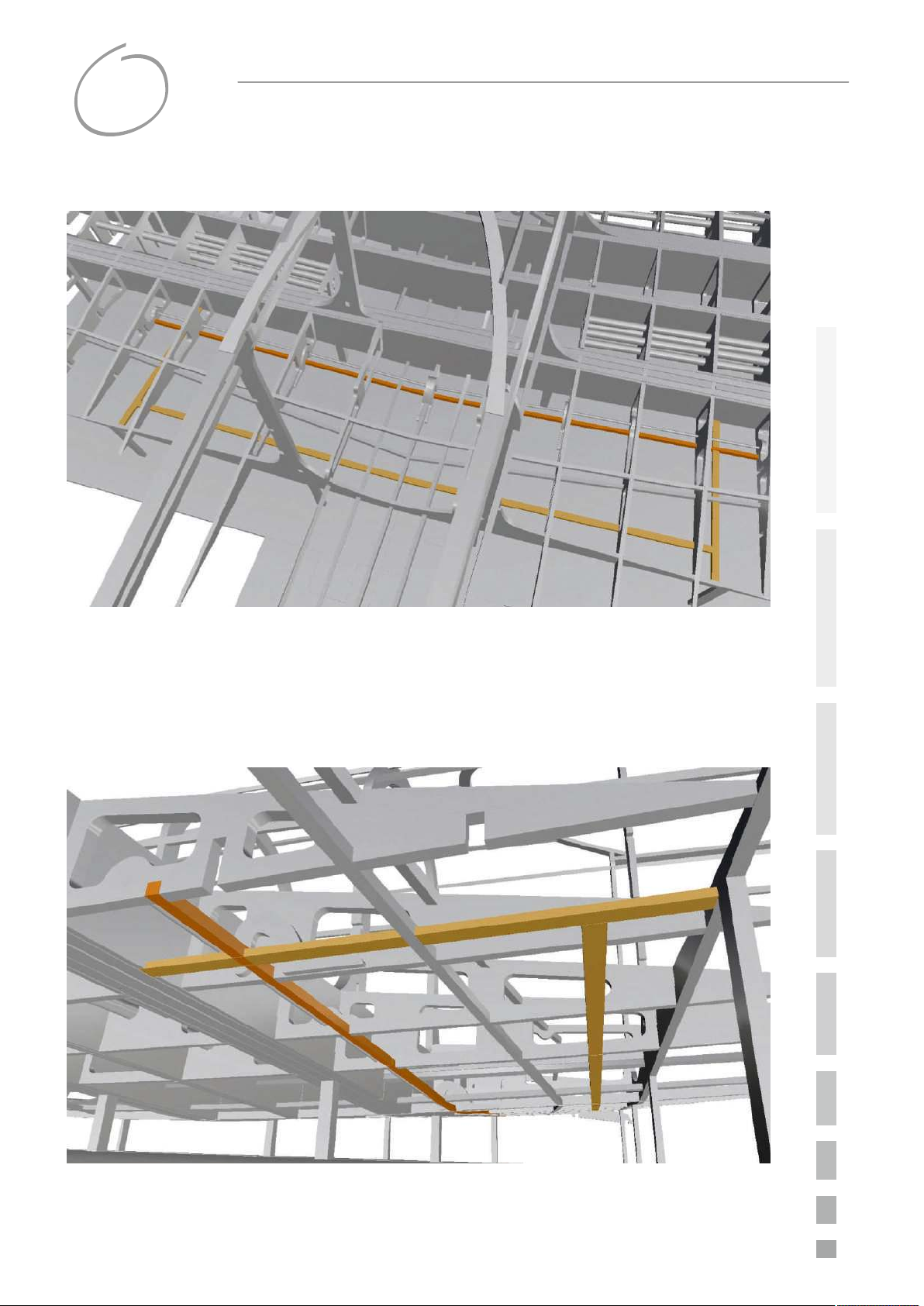

An der bisher nicht zugänglichen Unterseite sind noch ein paar Arbeiten zu erledigen. Einige

Längsgurte müssen aufgedoppelt werden.

Klebe die vier kleinen vorgefertigten Balsastückchen R55 bis R58 vor, bzw. in den Spant R8.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

71

Baubeschreibung

Rumpf \

Längsgurte \

Aufdopplung (2)

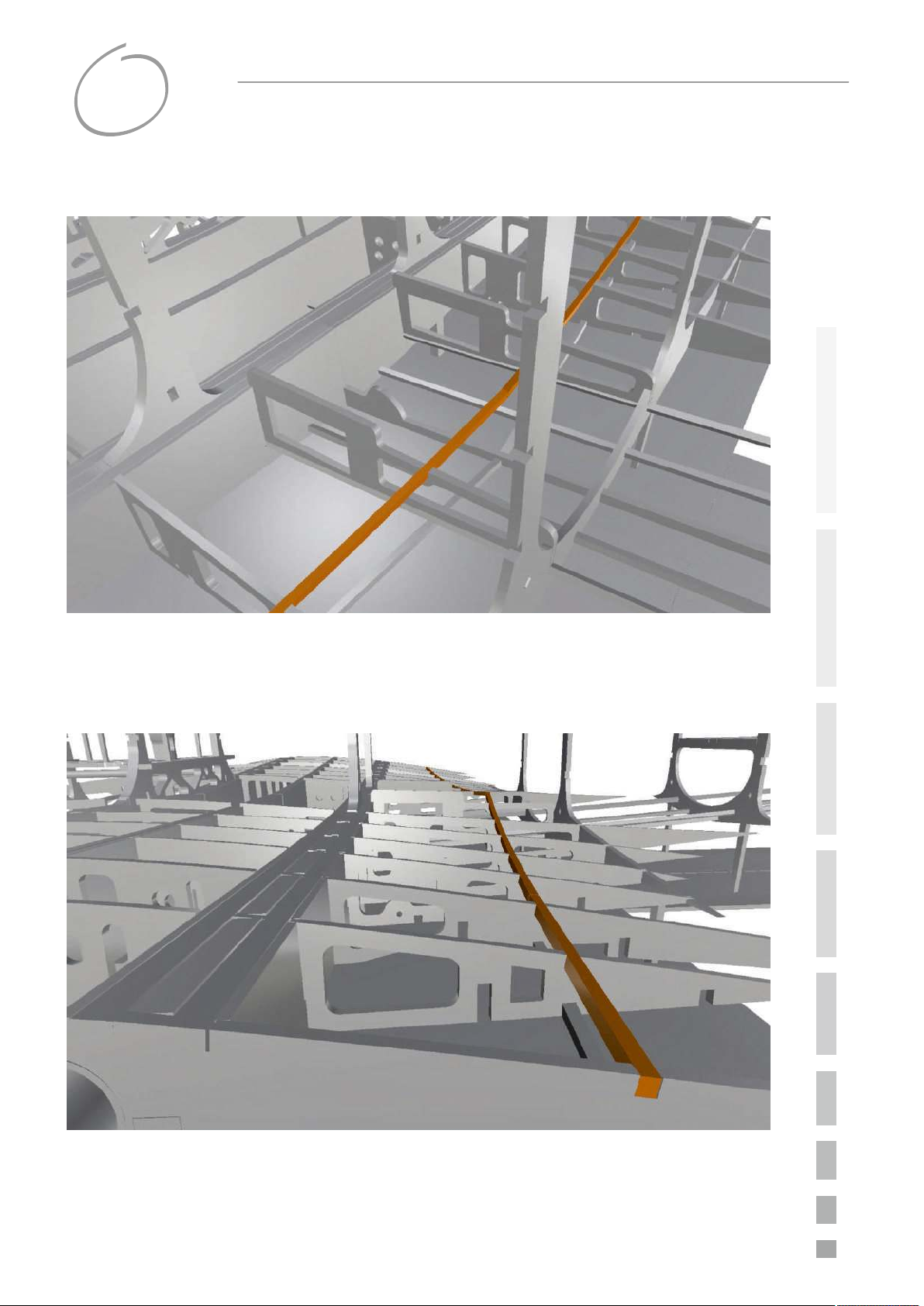

Schneide einzelne 2 mm Balsastreifen zunächst grob zurecht und klebe sie im Mittelbereich

plan auf die betreffenden Gurte und zwischen die Verkastungen und Spant R8, wie im Bild zu se-

hen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

72

Baubeschreibung

Rumpf \

Längsgurte \

Aufdopplung (3)

An der Flügelhinterkante sind ebenfalls ein paar Anpassungen erforderlich. Wie hier gezeigt,

bringst Du innen vier schmale Streifen ein, die Du aus Balsaresten selbst konfektionierst. Die bei-

den aussen an-, bzw. einzuklebenden Balsateile R53 und R54 stehen fertig gefräst zur Verfü-

gung.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

73

Baubeschreibung

Tragfläche \

Helling

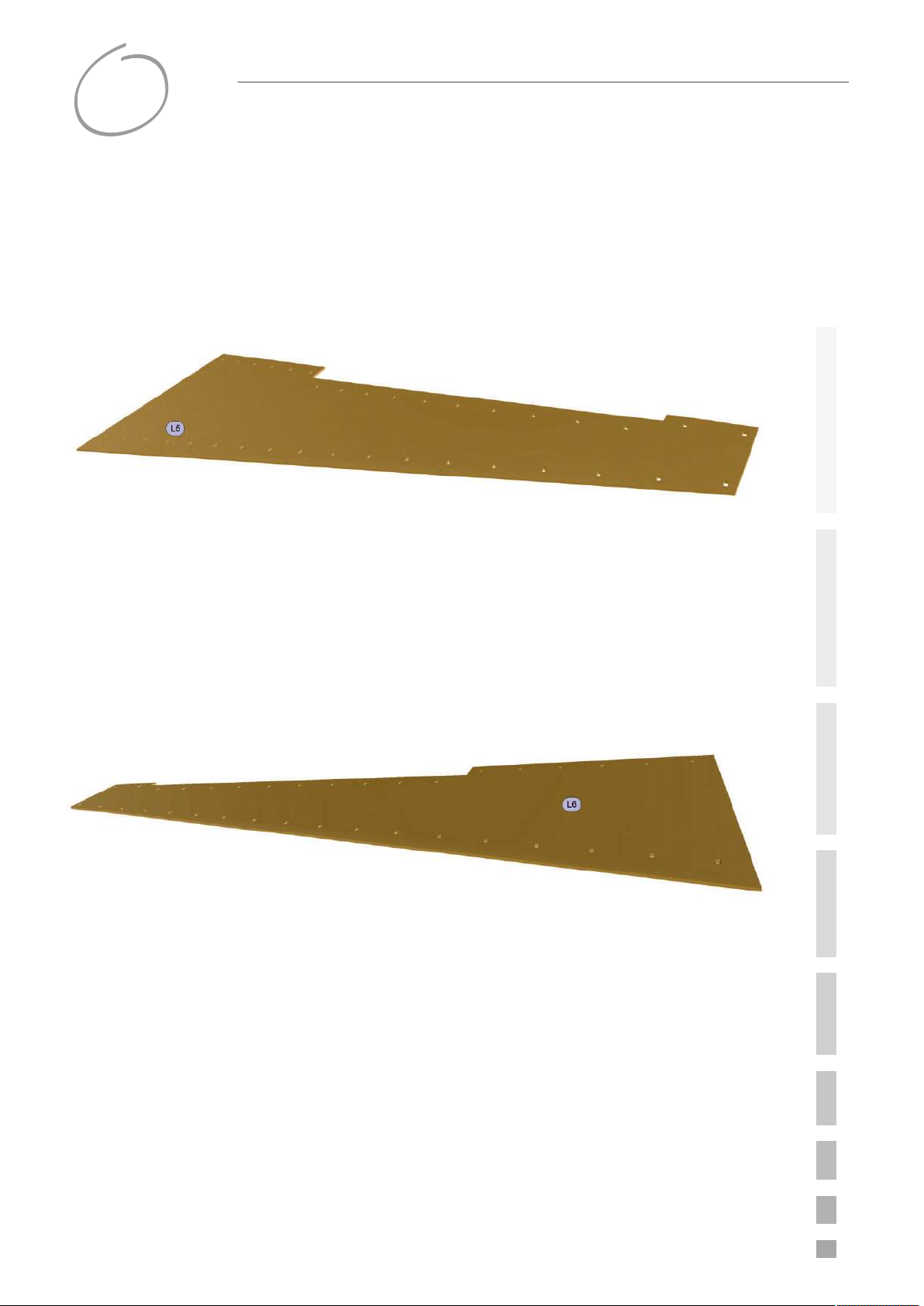

Der Bau der Tragflächen beginnt - wie üblich - mit der Befestigung der Hellingbauteile auf Dei-

nem Bautisch.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

74

Baubeschreibung

Tragfläche \

Rippen

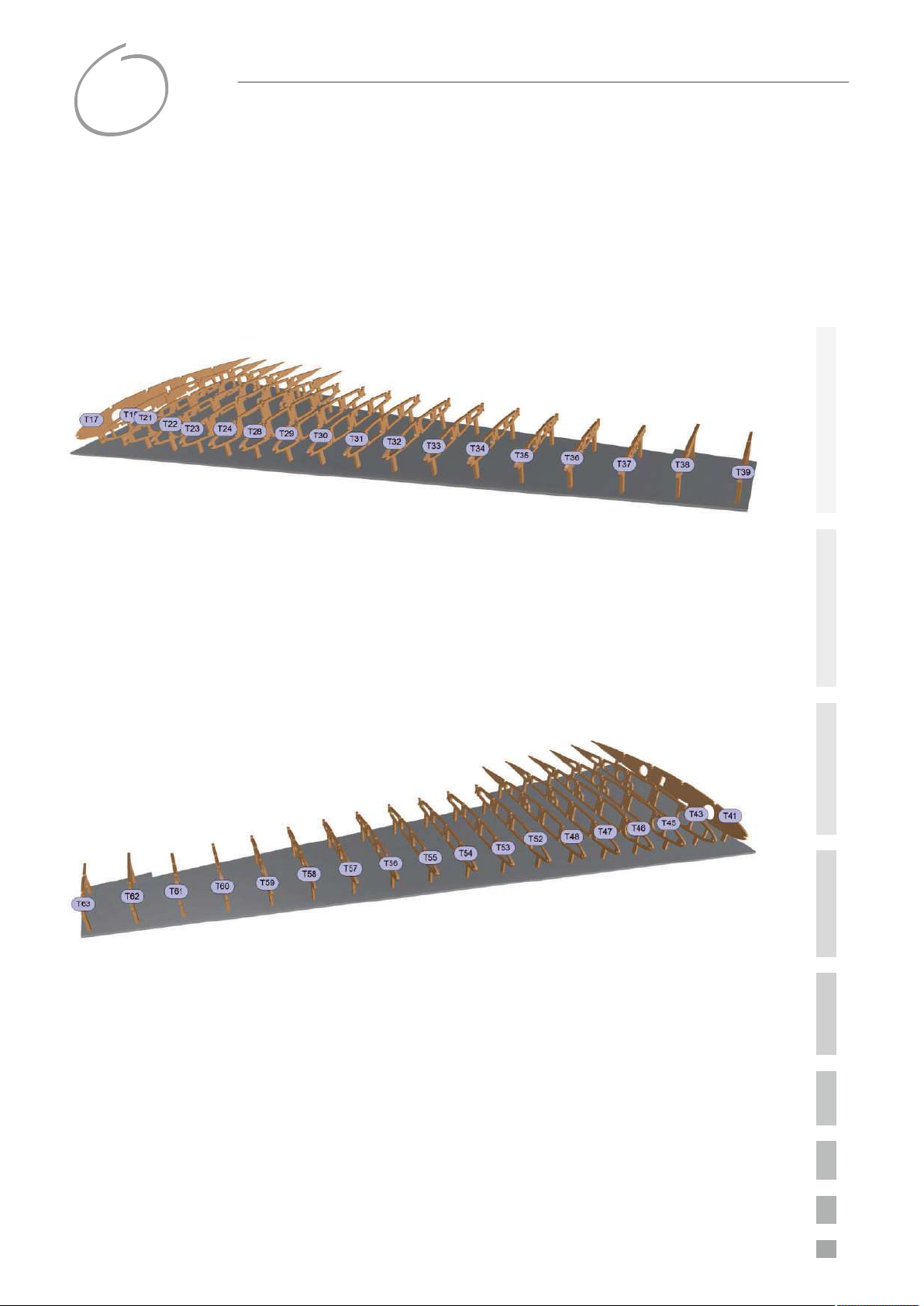

Nun heißt es, die vielen Rippen zu sortieren und der Reihe nach in die Hellingnuten zu stecken.

Es bleibt Dir überlassen, ob Du die beiden Flügelhälften gleichzeitig oder nacheinander ferti-

gen möchtest.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

75

Baubeschreibung

Tragfläche \

Extras \

Bolzen f. Flächenarretierung; LED-Halter

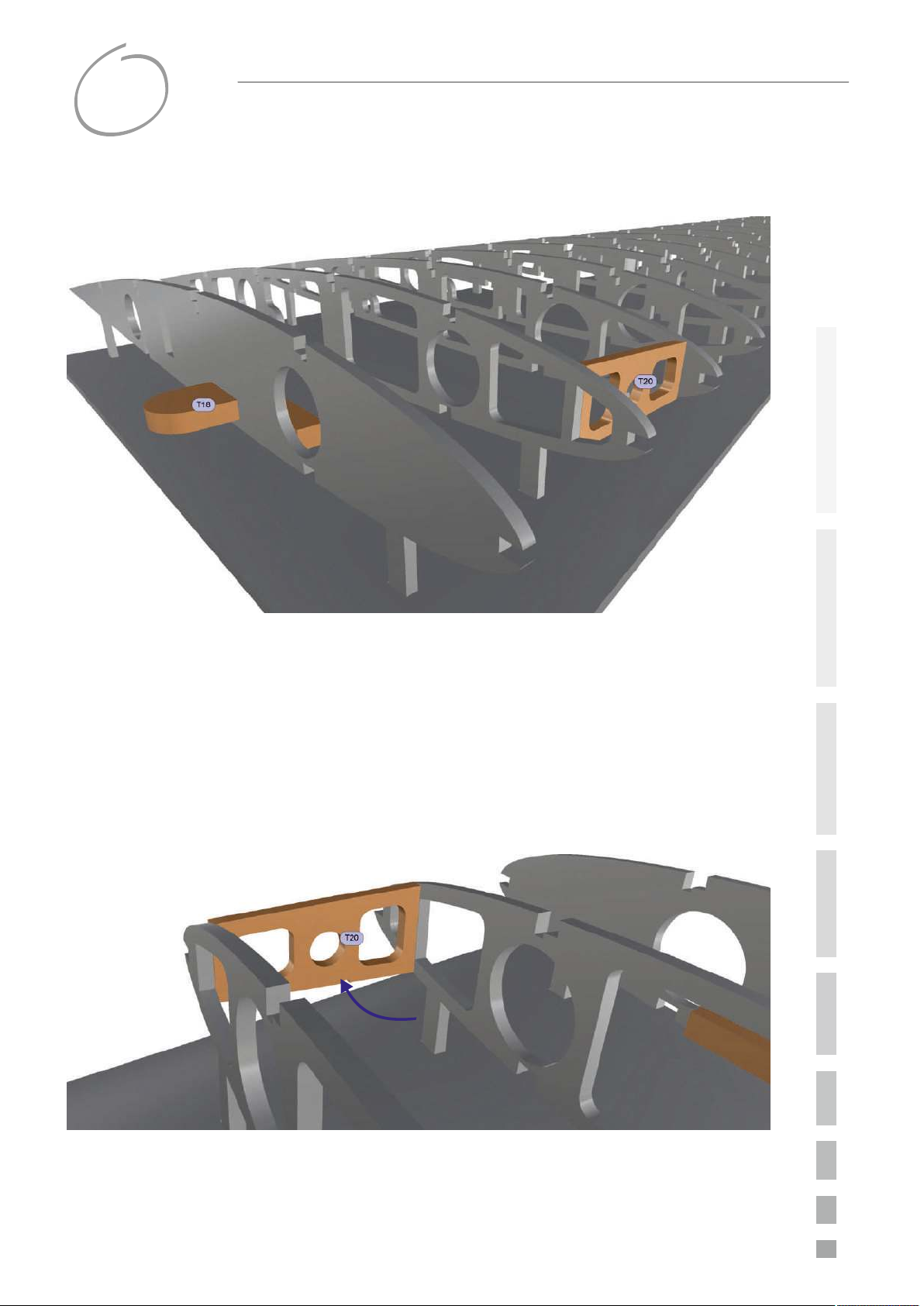

Klebe zunächst den Verschlussbolzen T18/T42 in die Nut der Wurzelrippe.

Durchbohrt wird er erst später nach dem Spachteln und Finishen der Rippentrennebenen.

Für die Positionslichter ist der Haltespant

T20/T44 vorgesehen. Die kleine

Kerbe weist nach unten.

!

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

76

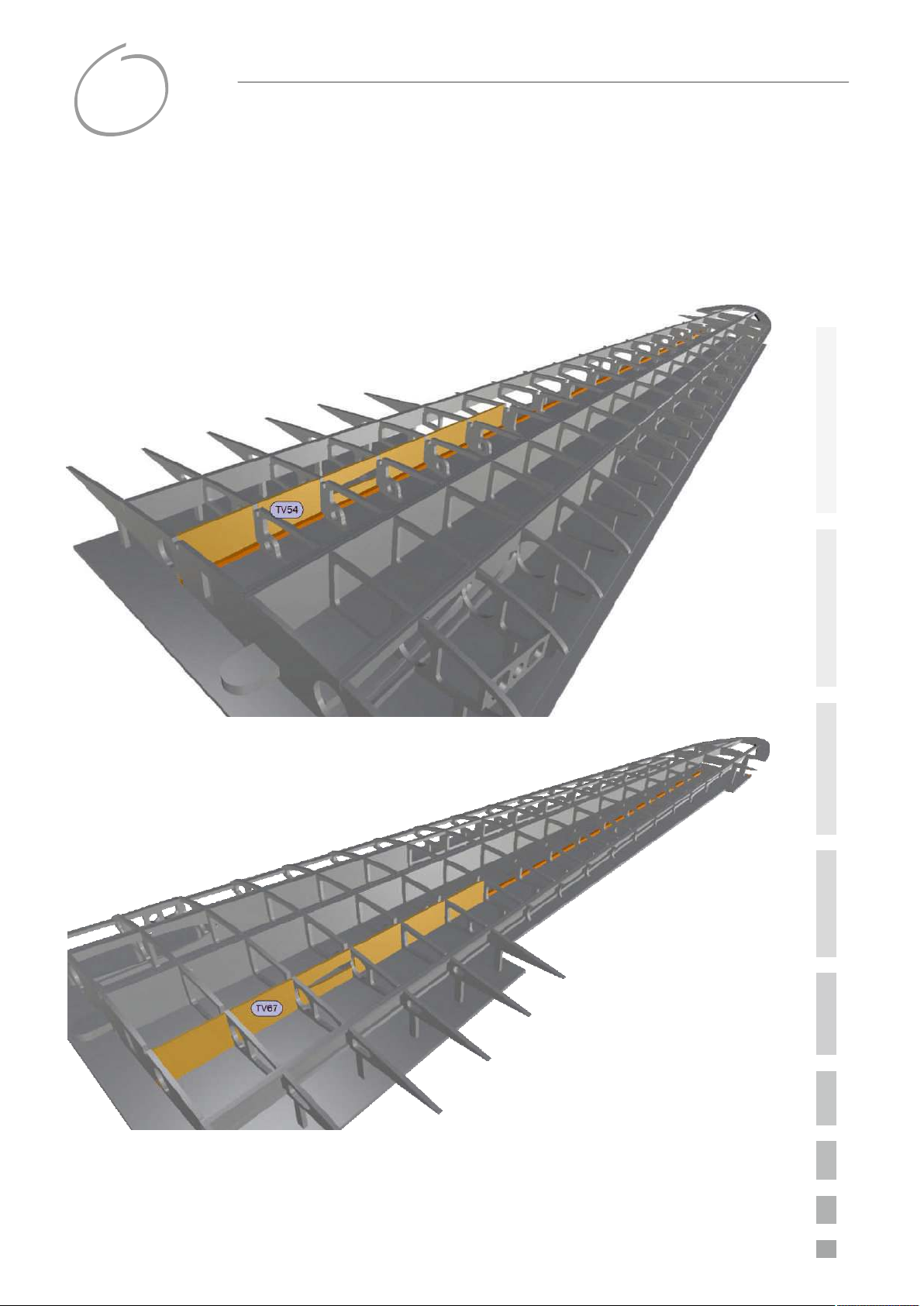

Holmpaare und Verkastung \

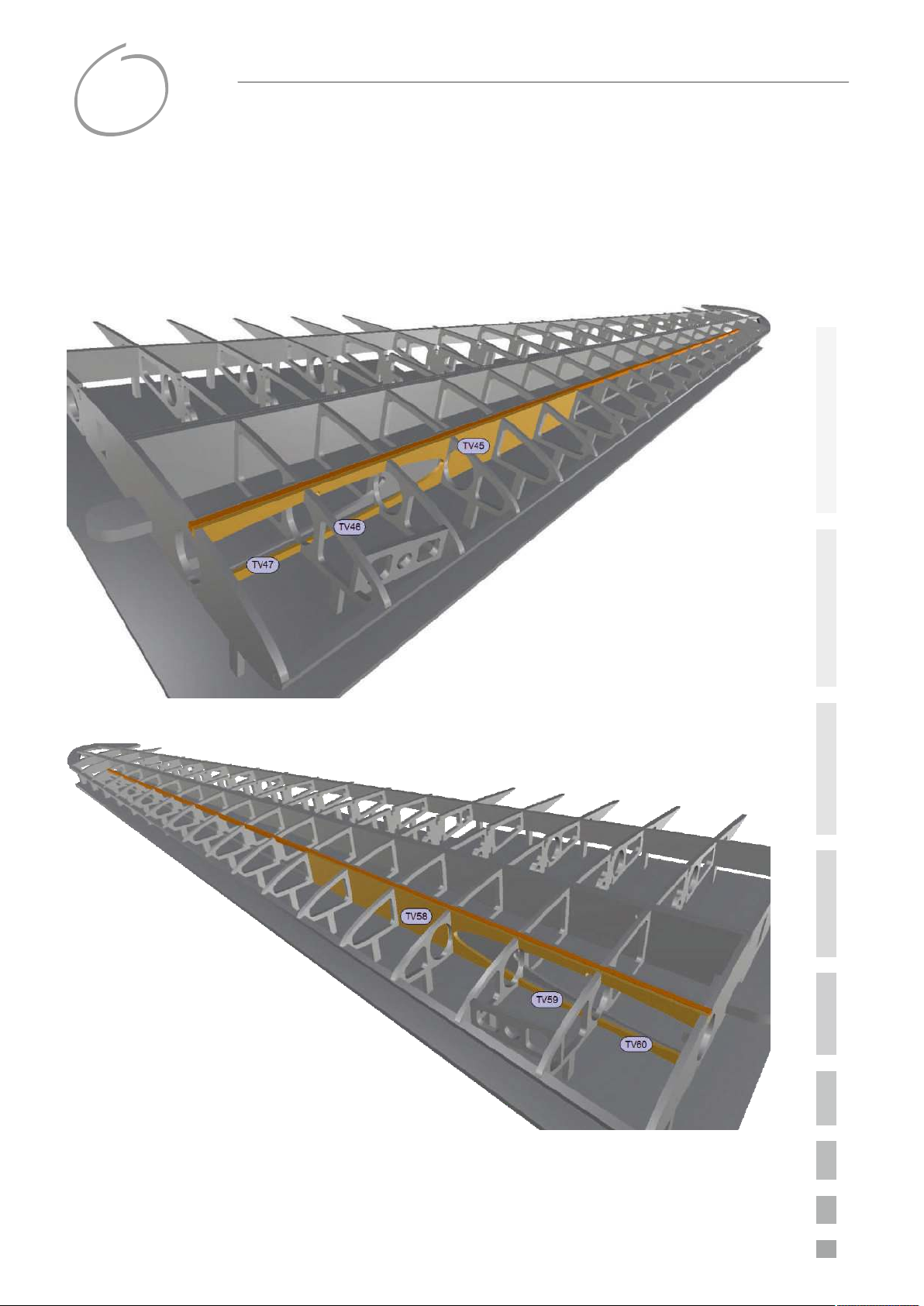

Du beginnst mit dem Einbau der Tragflächenver-

kastungen. Abgesehen vom Abschlussholmpaar

im Bereich der Ruderhohlkehlen wird jedes

Holmpaar doppelt verkastet. Hinten

liegende Kammverkastungs-

elemente werden von

unten "eingefädelt",

vorne liegende

von oben.

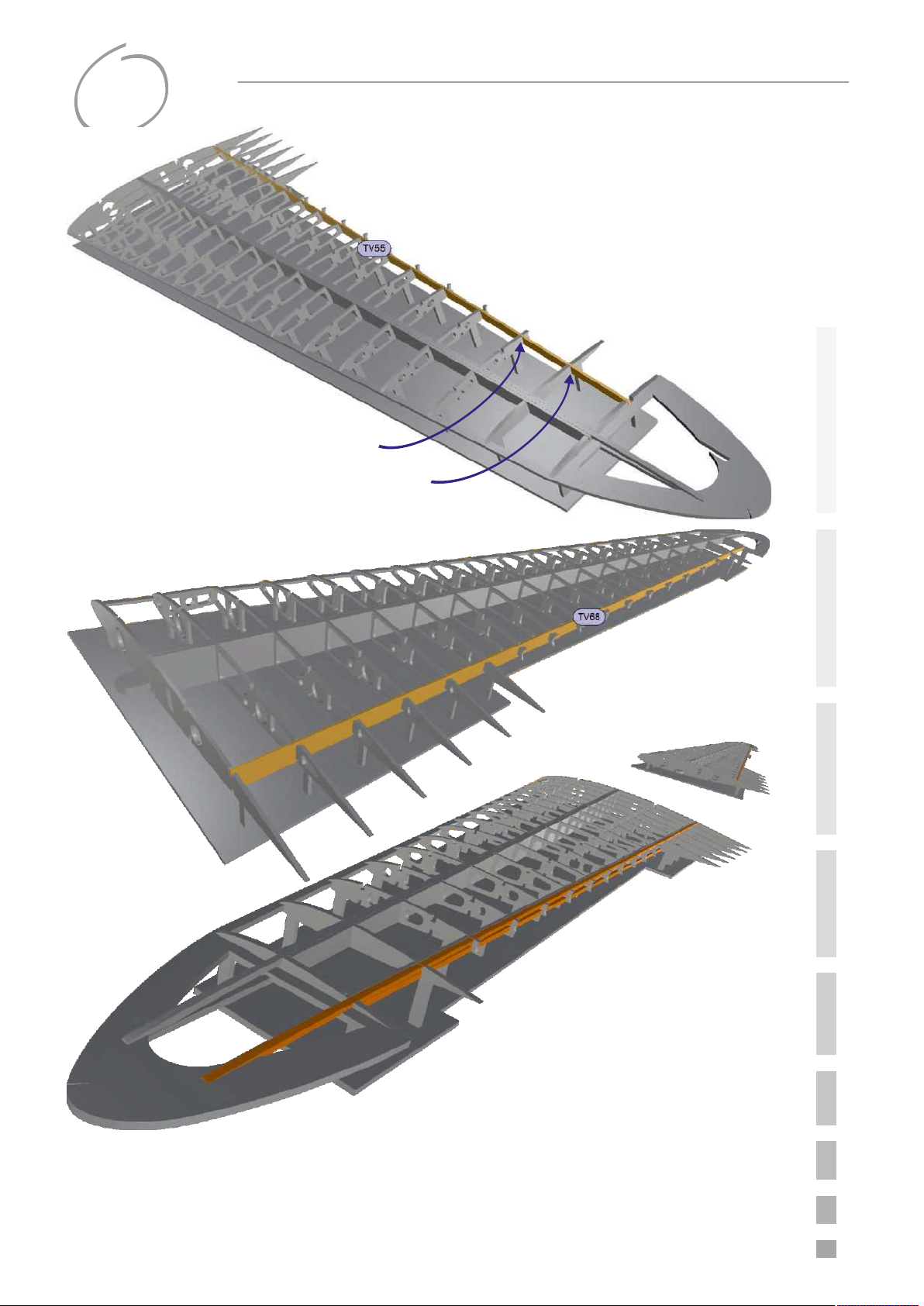

test Du Dich umsichtig Stück für Stück voran. Sollte

es dennoch einmal passieren, ist das kein Unglück:

Klassisch werden Verkastungen sonst einzeln in die Gefa-

Baubeschreibung

Tragfläche \

~ Mitte Hinten

Hierzu ist etwas Geduld erfor-

derlich. Um die schmalen Stege der

Kammverkastung nicht abzubrechen, arbei-

che der Rippen eingebracht.

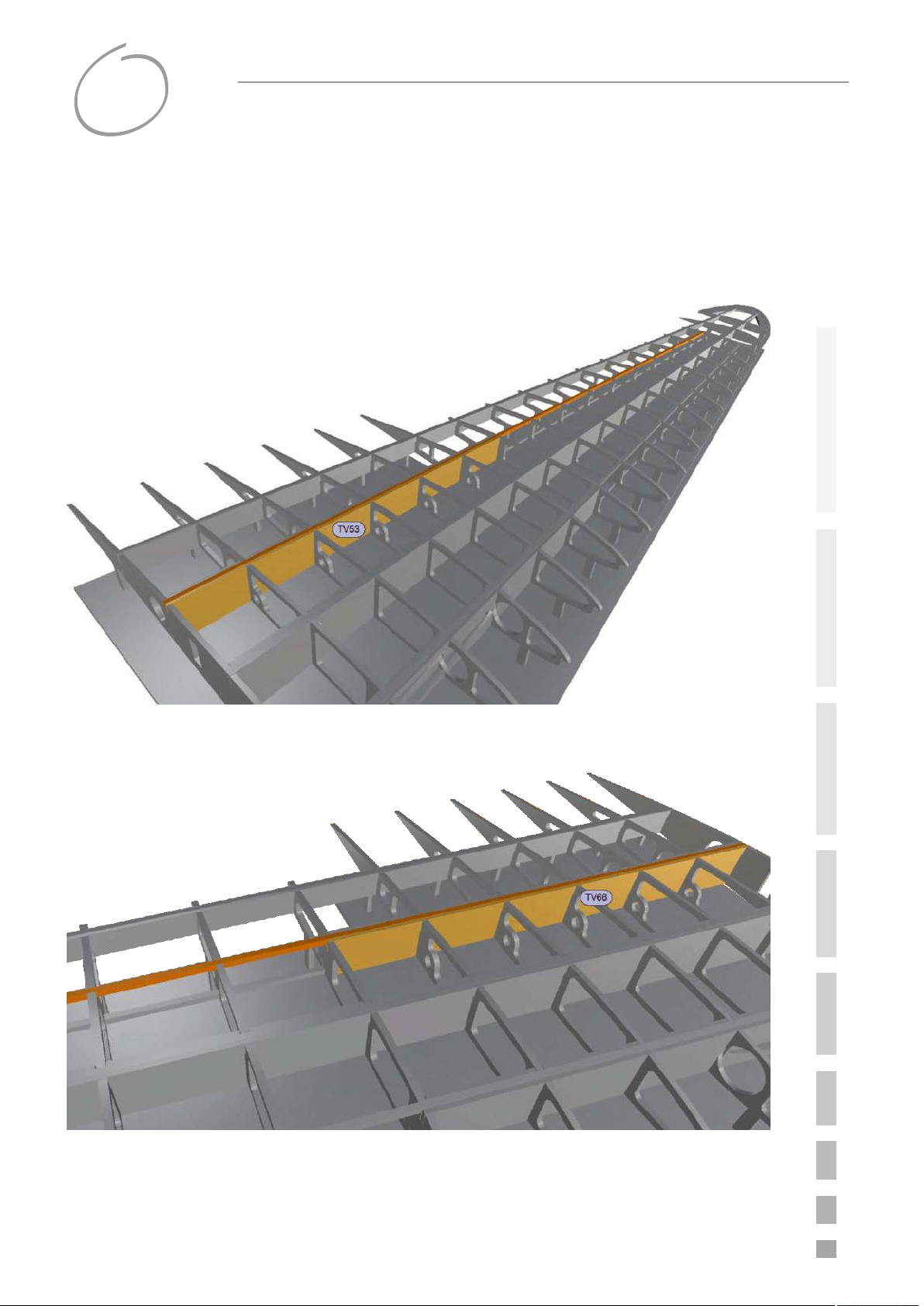

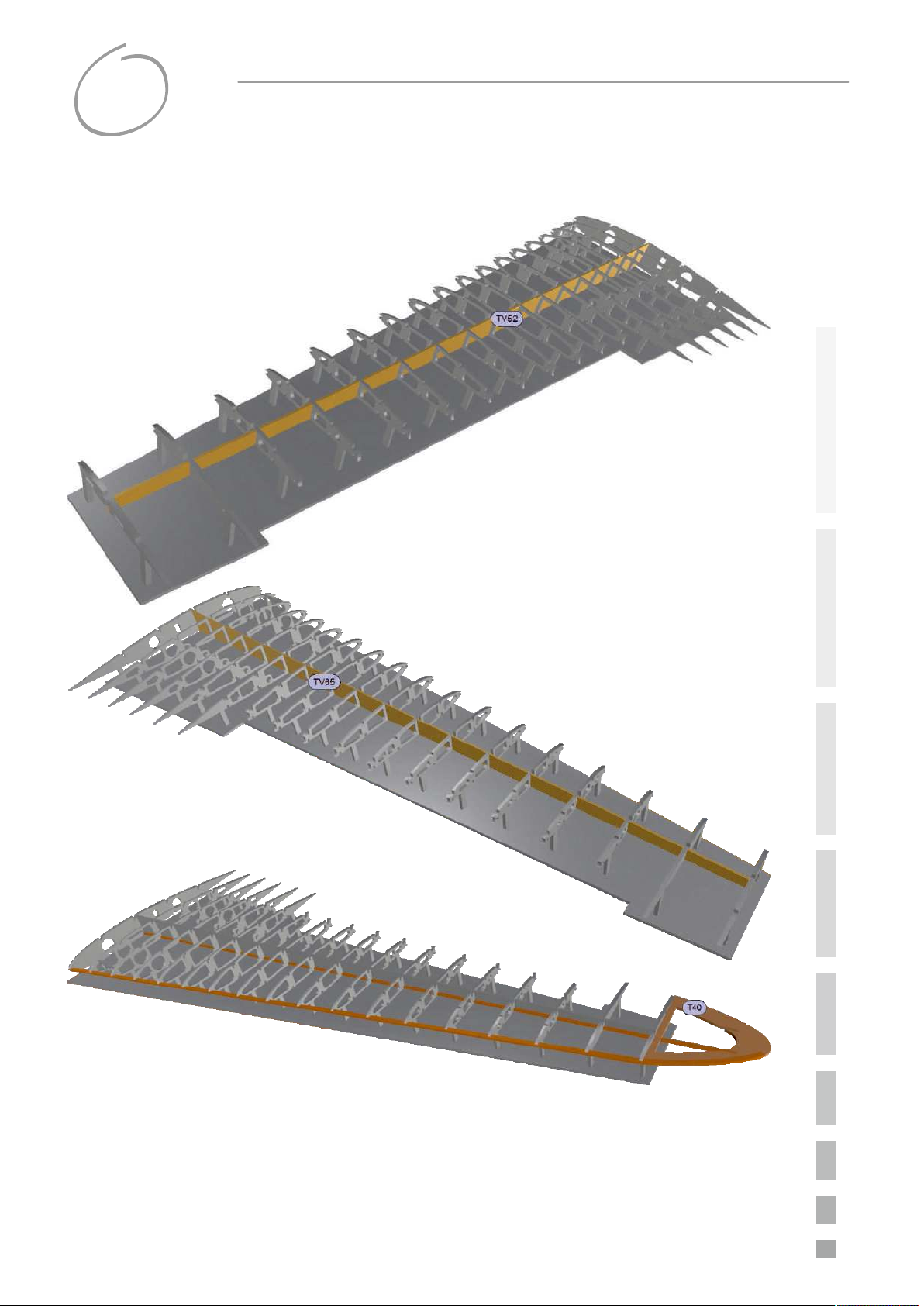

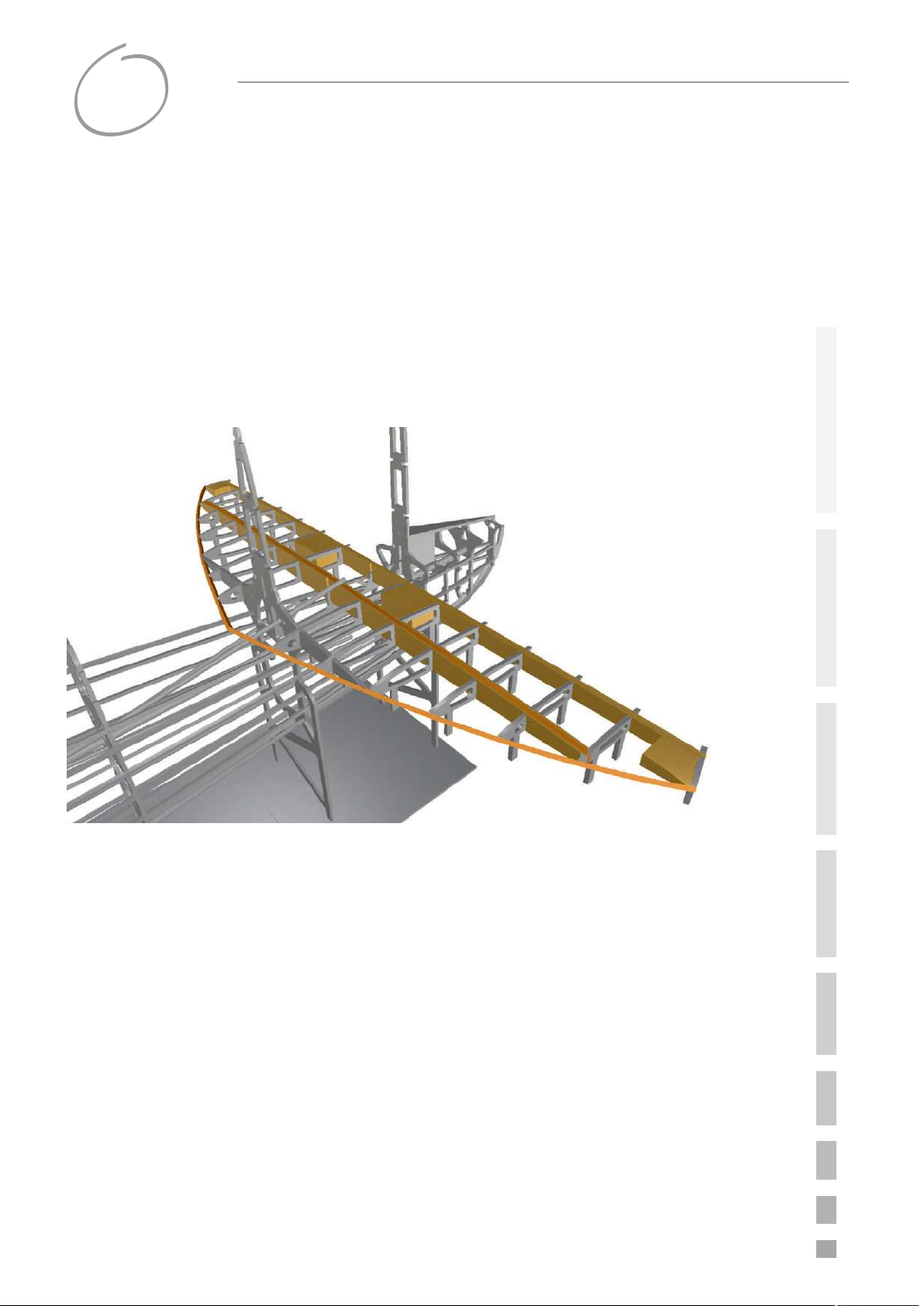

In diesem Schritt werden zunächst 1.) die hintere

Verkastung des Hauptholmpaares, 2.) der

Die Einbauposition des Randbogens

T40/T64 ergibt sich aus der Richtung der Nasenleiste

(3 x 5 mm, Kiefer) und den Nuten der Endrippe T39/T63.

untere Holm (Kiefer 3 x 3 mm), 3.) die

Nasenleiste und 4.) der Rand-

bogen eingearbeitet.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

77

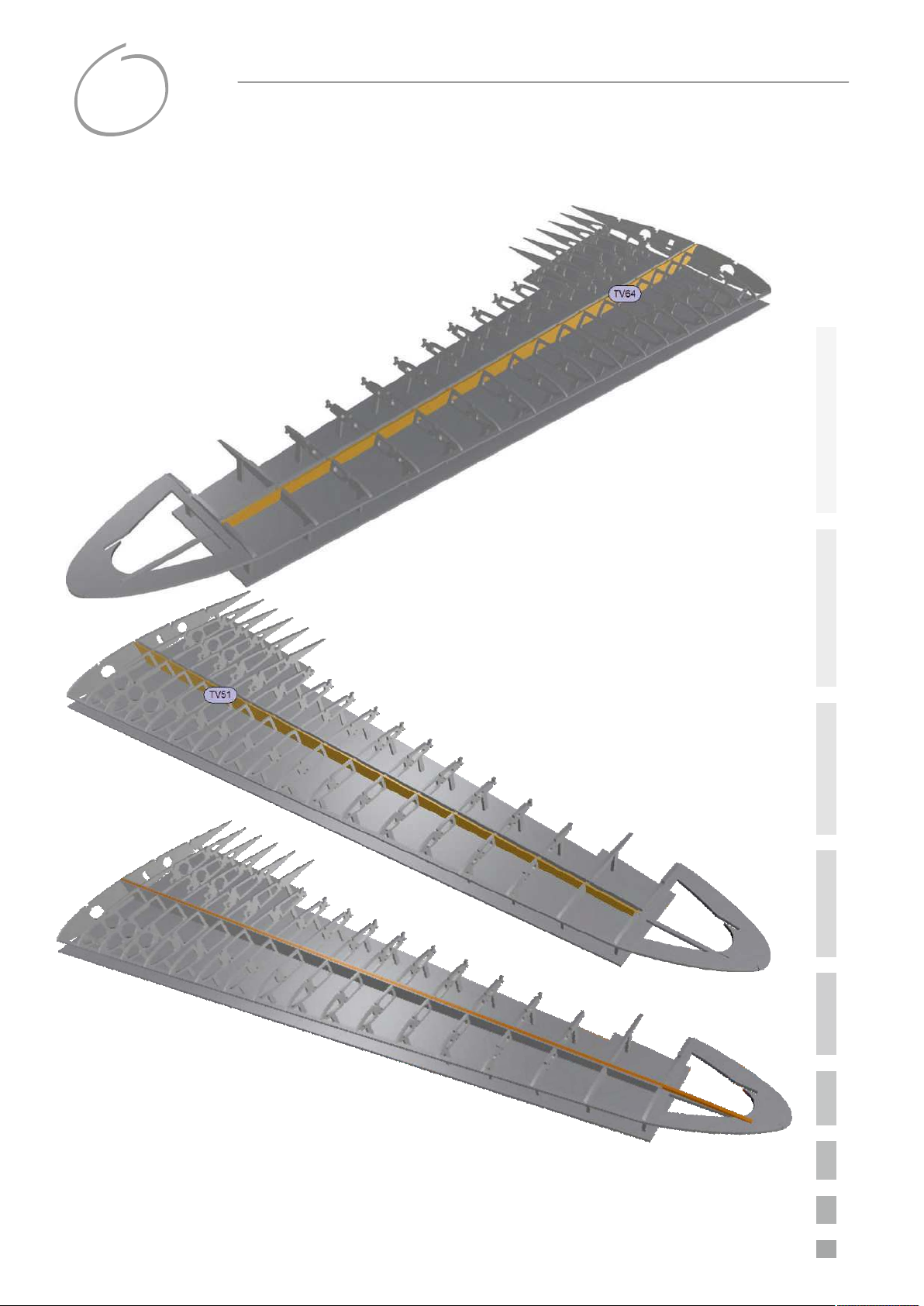

Holmpaare und Verkastung \

Die vorderen Verkastungselemente werden je-

weils von oben aufgesteckt.

Baubeschreibung

Tragfläche \

~ Mitte Vorne

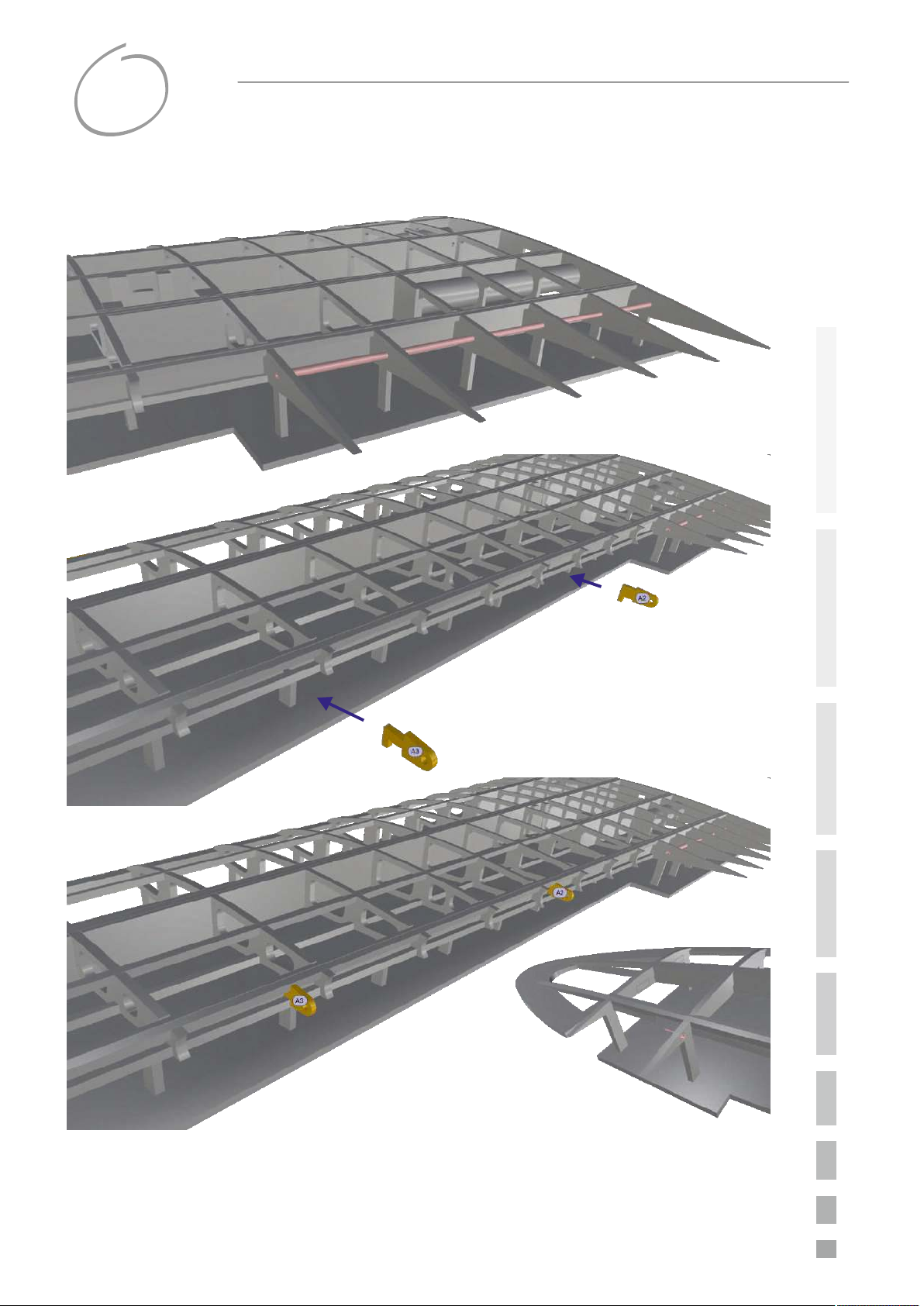

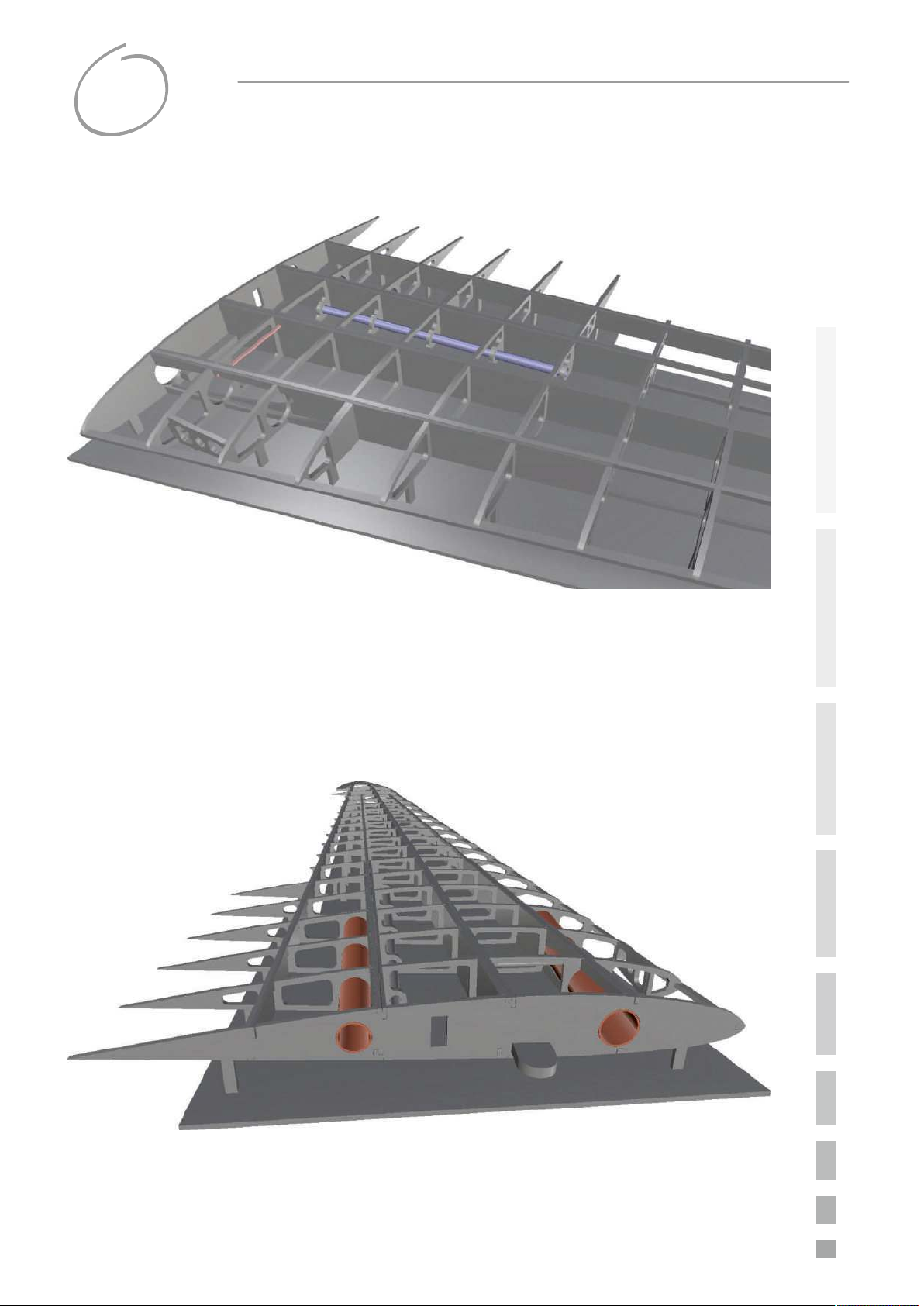

Dieser Schritt zeigt das Einbringen der vorderen

Kammverkastungen und das darauf folgende Ein-

"clipsen" der beiden oben liegenden 3 x 3 mm Kie-

fernholme.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

78

Die Rippen T37,

T38, bzw. T60 und T61

weisen keine Nuten für den

Kamm und die Holme auf. Diese

Nuten musst Du selbst fertigen.

Baubeschreibung

Tragfläche \

Holmpaare und Verkastung \

~ Abschluss

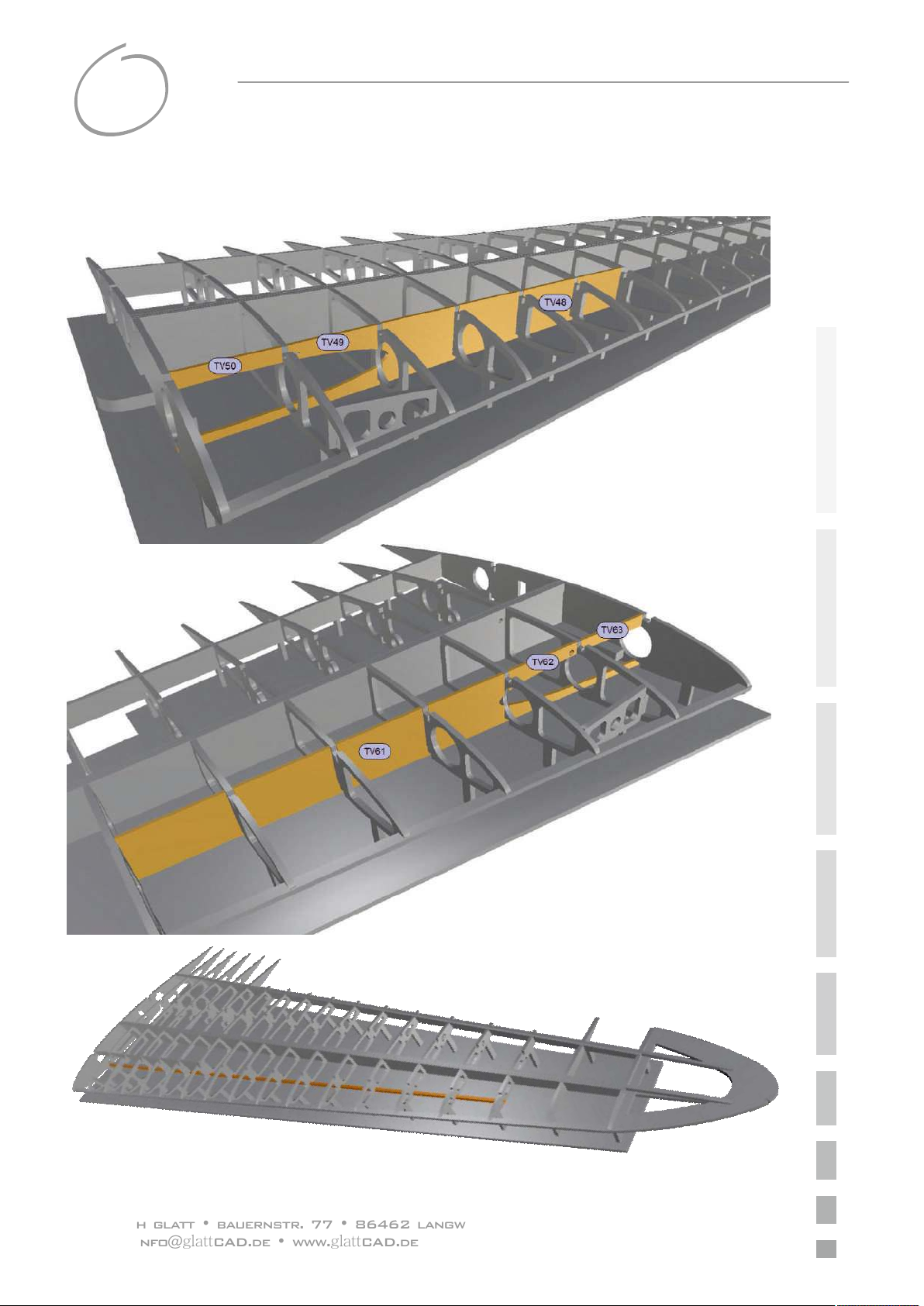

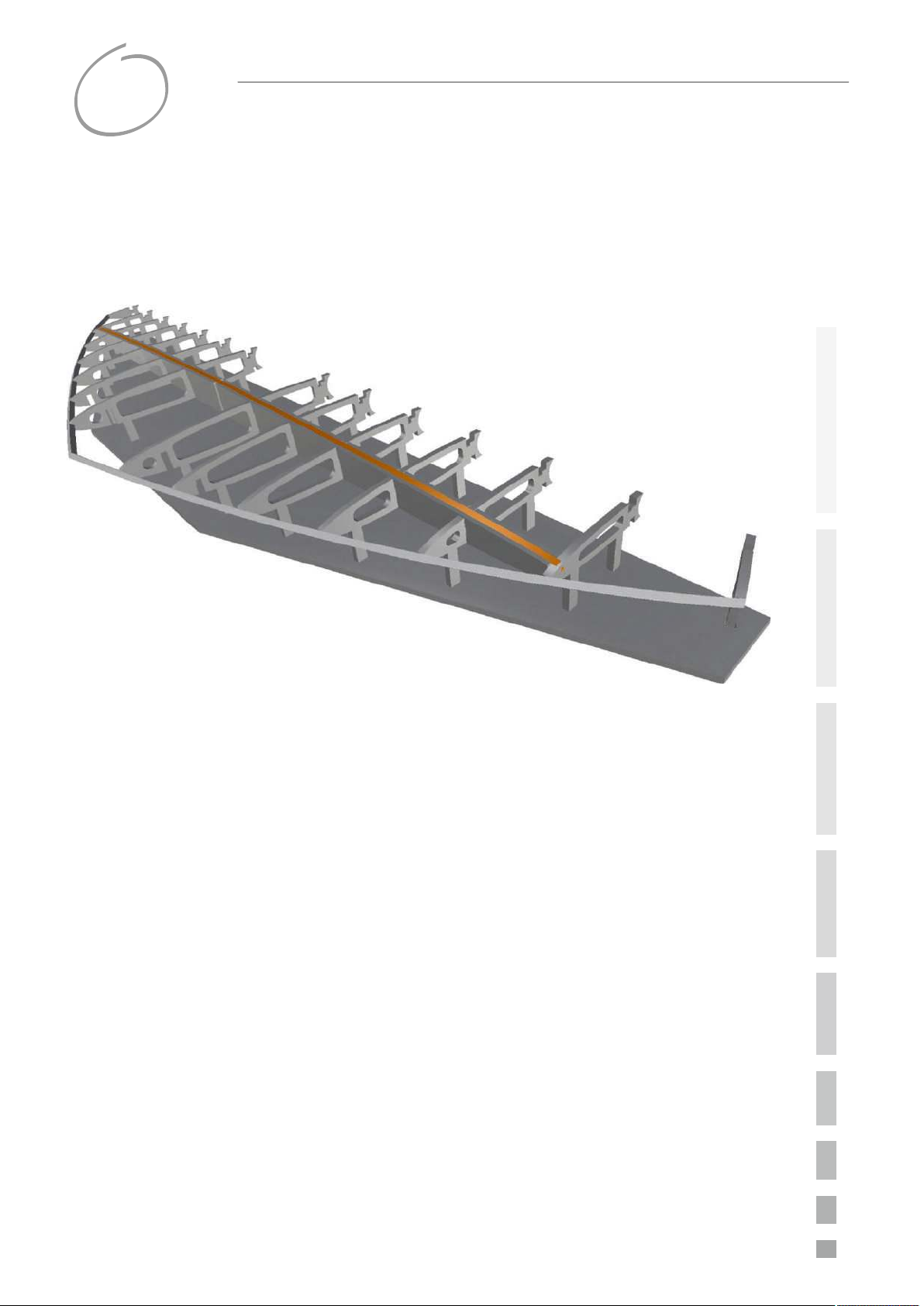

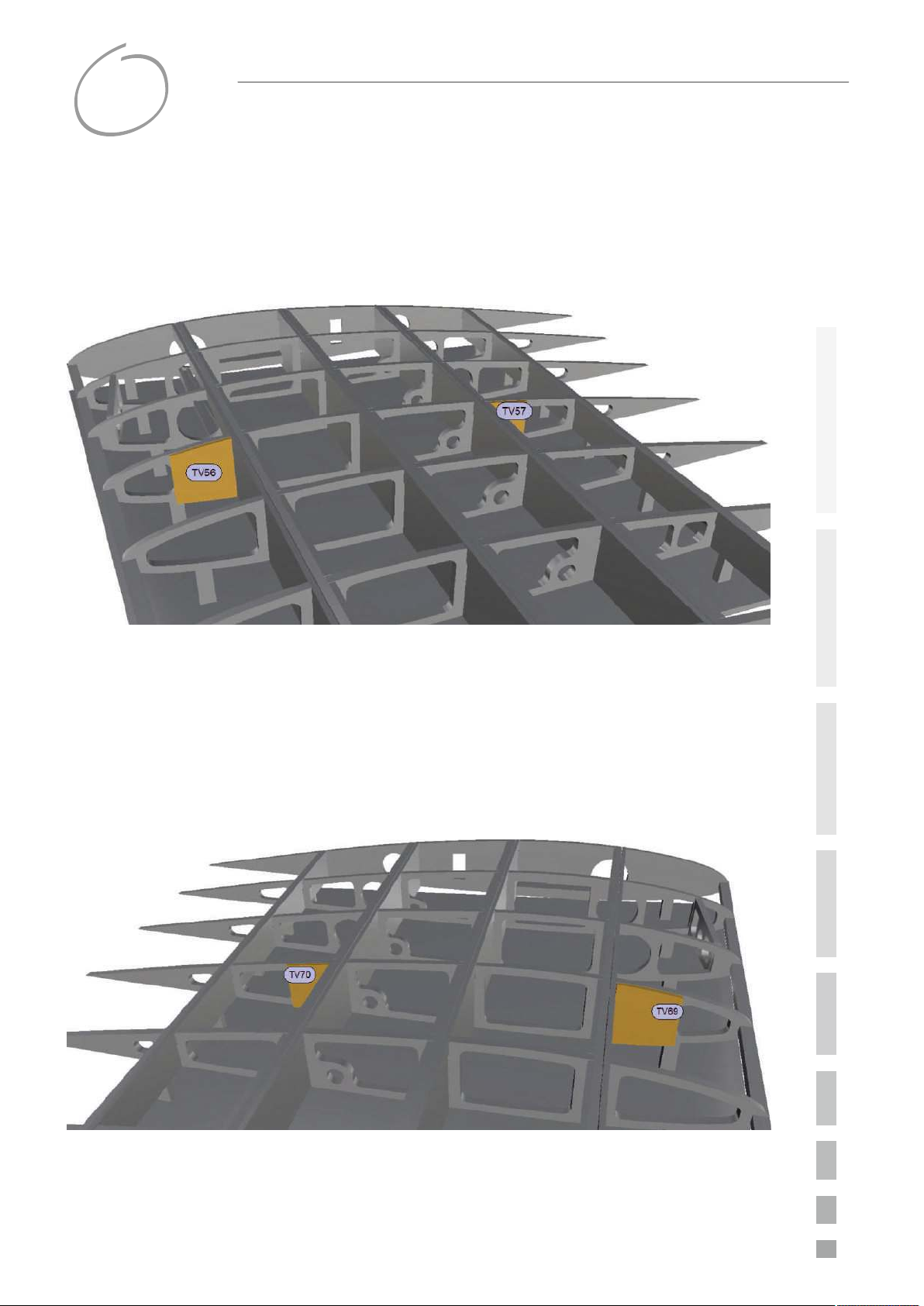

Die hintere Kammverkastung (Abschluss)

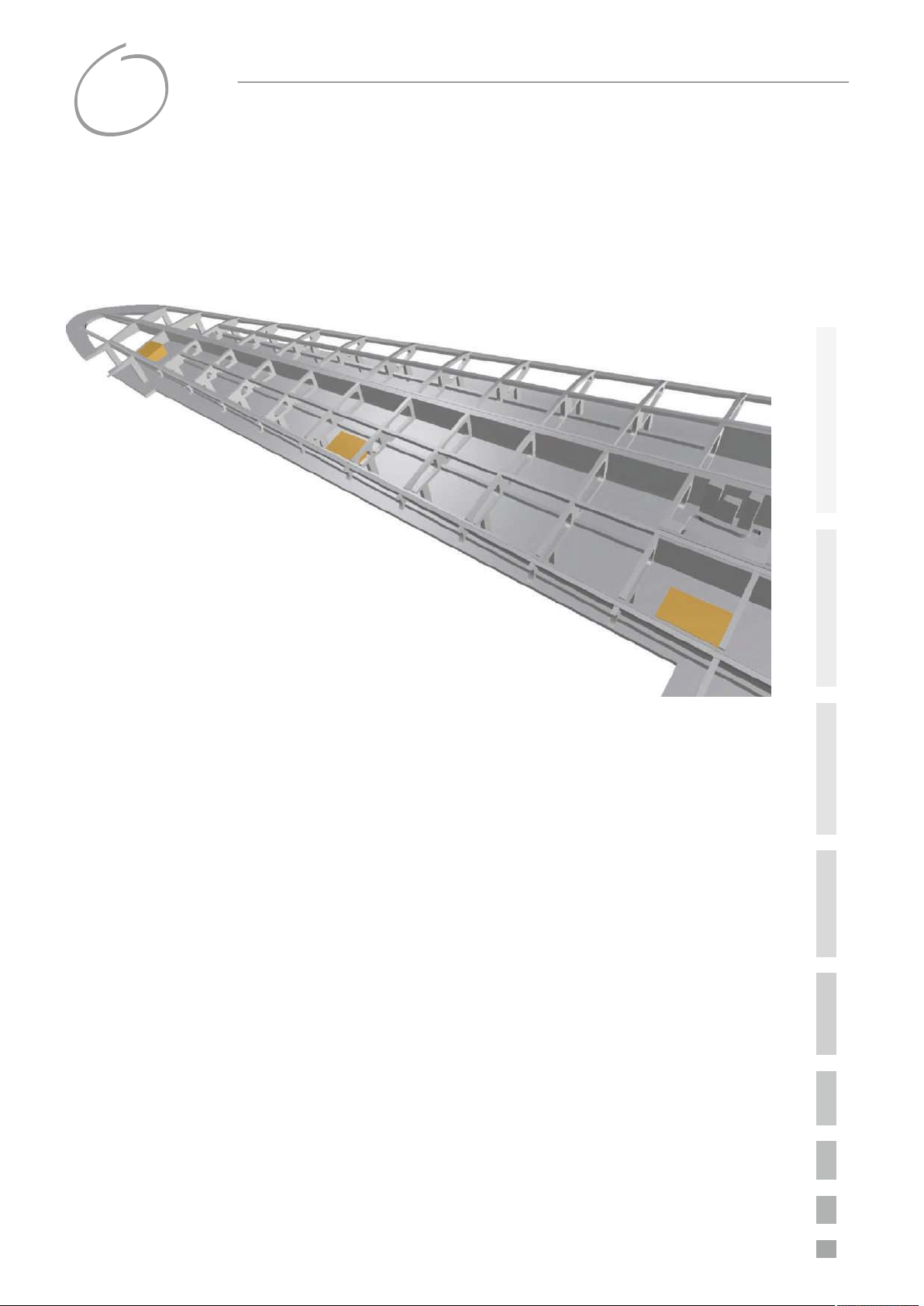

greift von oben in die Tragfläche.

!

!

Schleife die beiden Endholme

(3 x 3 mm Hartbalsa) im Bereich des

Randbogens geeignet ab, damit sie der

Outline der Fläche folgen und zum Randbogen

hin sanft auslaufen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

79

Baubeschreibung

Tragfläche \

Holmpaare und Verkastung \

~ Vorderes Holmpaar - Hinten

Das vordere Holmpaar wird

nur im Bereich der Steckung verkastet ...

... zunächst die hinter

dem Holmpaar liegenden Elemente.

Es folgt der unten liegende Kiefernholm, 3 x 3 mm,

der nur bis zur vor-vorletzten Rippe reicht.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

80

Baubeschreibung

Tragfläche \

Holmpaare und Verkastung \

~ Vorderes Holmpaar - Vorne

Danach bringst du

wieder die vorderen Ele-

mente ein und legst den Kie-

fernholm, 3 x 3 mm, in die Nut oben.

Auch dieser Holm endet mit der vor-

vorletzten Rippe.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

81

Holmpaare und Verkastung \

~ Hinteres Holmpaar - Hinten

Analog verfährst du mit der verbleibenden Verkastung und

dem zugehörigen Holmpaar.

Baubeschreibung

Tragfläche \

Zunächst also die hintere Verkastung von unten ...

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

82

... dann die vordere von oben.

Baubeschreibung

Tragfläche \

Holmpaare und Verkastung \

~ Hinteres Holmpaar - Vorne

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

83

Baubeschreibung

Tragfläche \

Steckung \

Abschlussplättchen

Damit sich die Steckungsrohre nicht ins Innere des Flügels verabschieden können, überklebst

Du die Öffnungen mit diesen Hartbalsaplättchen, am besten wieder mit 2K-Epoxy.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

84

Zur Führung der Querruder-

servo-Leitungen baust Du

noch einmal einen

"Sangria-Trink-

halm" ein.

Baubeschreibung

Tragfläche \

Aderführungen und Steckung

Dazu gesellt sich ein

Stück Bowdenzugröhrchen, durch

das später die Adern für die Positionslichter

geführt werden können.

Jetzt werden die Steckungen mit 2K-Epoxy eingeklebt. Arbeite vorher die Rippen wieder mit ei-

ner Rundfeile - wie in Schritt 25 - ggf. passend aus; so wenig wie möglich, gerade so viel wie nö-

tig. Andererseits dürfen die Rohre nicht zu stramm in den Rippen sitzen (nicht „verpressen“).

Es ist sehr wichtig, dass die

Steckung am Ende gut

funktioniert! Alle vier

Rohre in Mittelstück

und Ansteckflü-

gel müssen

genau pa-

rallel

ver-

lau-

fen.

Vor dem Verkleben empfiehlt sich deshalb eine

Kontrolle, indem Du den Flügel von der

Helling nimmst und ihn testhalber

an das Mittelstück steckst.

Nach der Prüfung, bzw. dem

Verkleben, steckst Du den

Flügel zum späteren

Beplanken wieder

in die Helling.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

85

Baubeschreibung

Tragfläche \

Extras \

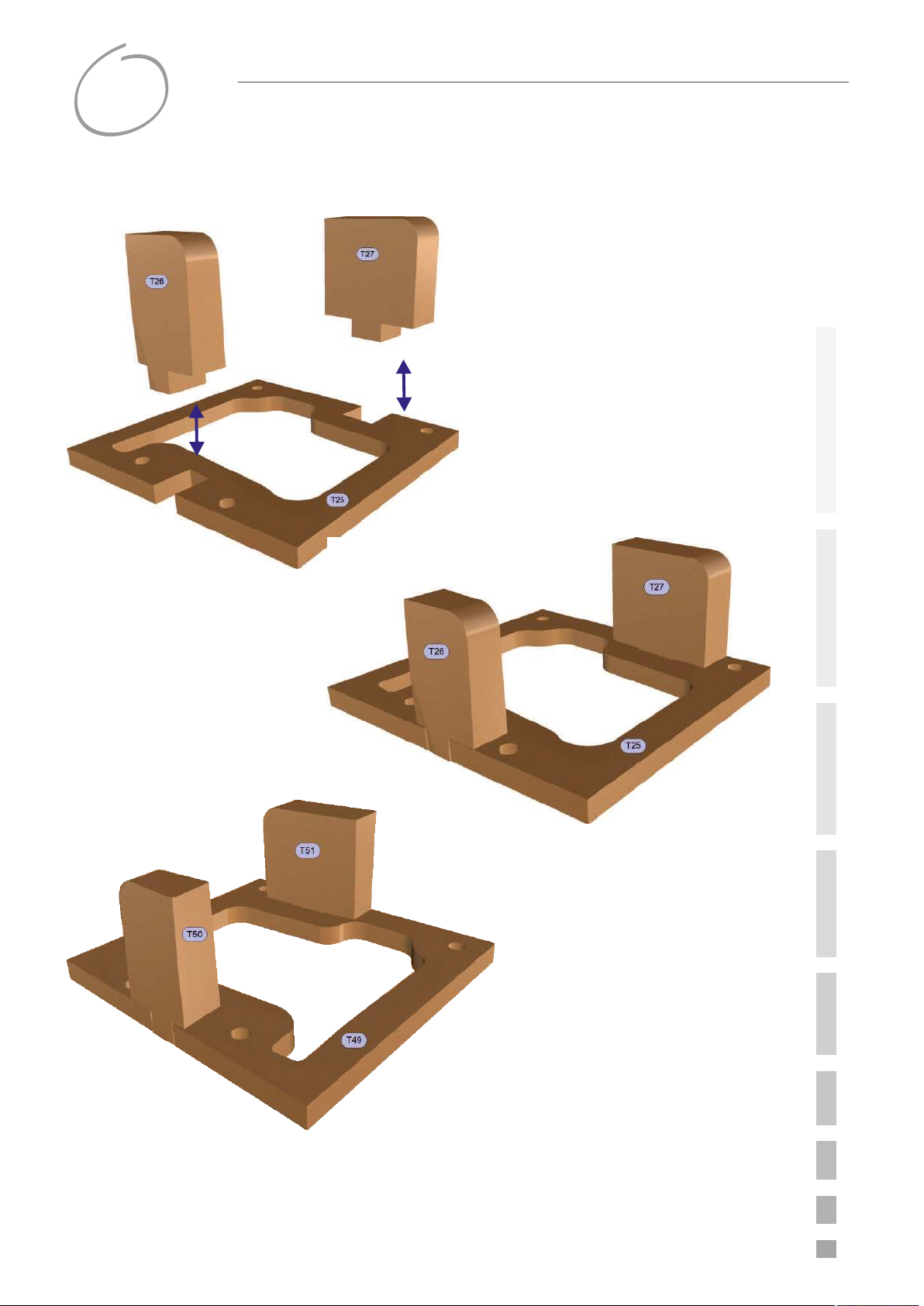

Servorahmen (1)

Füge die Teile zu einem Rah-

men für das Querruderservo zu-

sammen.

Orientiere Dich an der Zeich-

nung.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

86

Baubeschreibung

Tragfläche \

Extras \

Servorahmen (2)

"Trinkhalm"

Die Bilder auf dieser Seite zeigen beispielhaft das "Querruder-Fach" im linken Ansteckflügel. Aus

Sperrholzresten fertigst Du vier kleine Widerlager, in denen später kleine Holzschrauben den Ser-

vorahmen im Flügel fixieren werden.

In den Bildern ist der Rahmen ebenfalls dargestellt: Den bitte nicht versehentlich verkleben!

"Trinkhalm"

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

87

Baubeschreibung

Tragfläche \

Füllstücke f. Ruderscharniere

Variante a)

Das Querruder kann, über seine Länge verteilt, später dreimal

per Stiftscharnier "angeschlagen" werden. Falls Du Dich für die-

se Möglichkeit entscheidest (Var. a)), fertige die Stiftfutter mit et-

was Übermaß aus Balsa, wie bereits einige Male vorher.

Unten werden die Füllstücke erst nach dem Abnehmen des Flügels von der Helling in Form ge-

schliffen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

88

Baubeschreibung

Tragfläche \

Ruderanschlag Querruder

Variante b)

Für Variante b) verfährst Du

analog zur Vorgehensweise

bei HLW und SLW.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

89

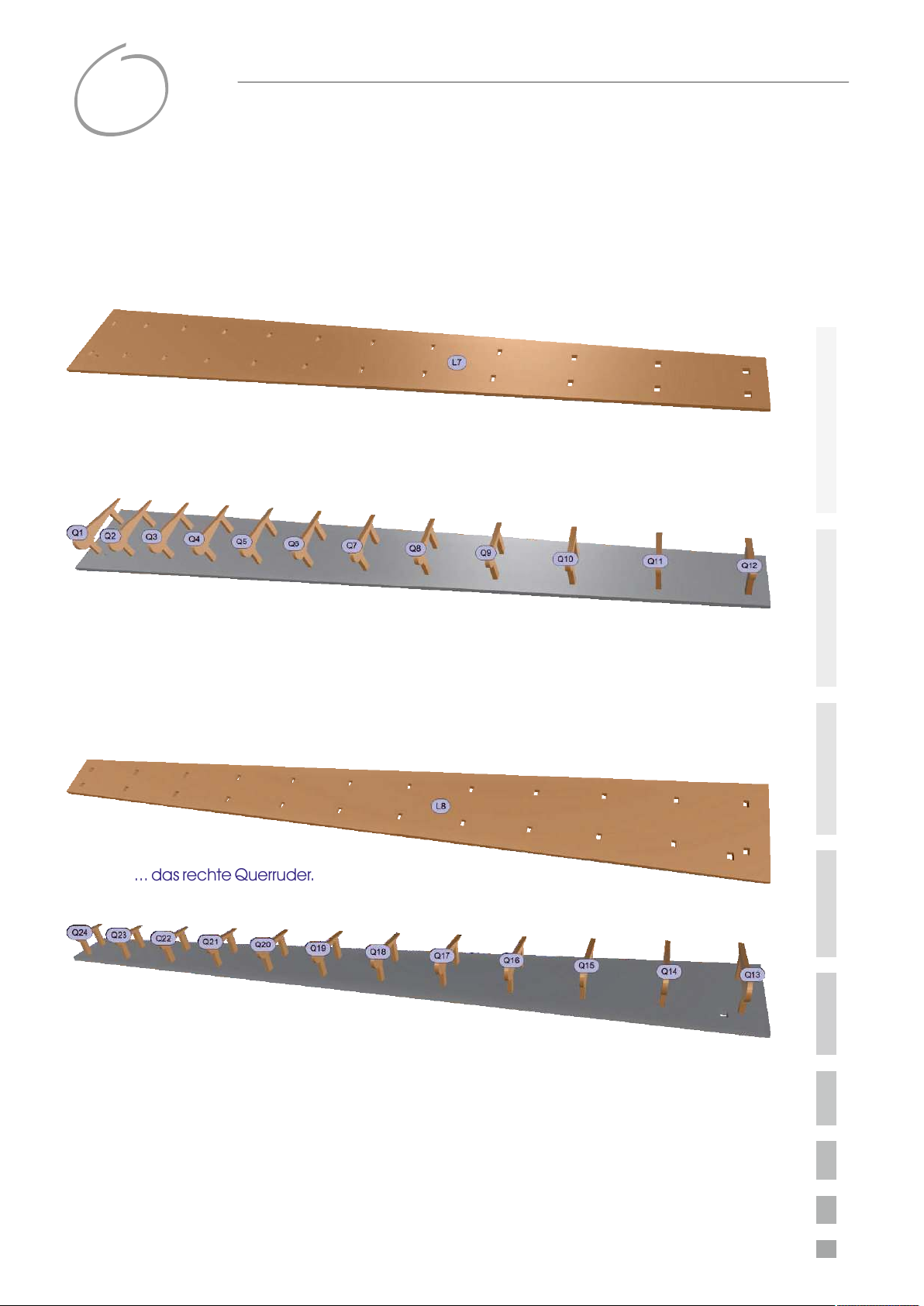

Auch die Querruder werden auf Hellingen gefertigt.

Das linke Querruder ...

Baubeschreibung

Tragfläche \

Querruder \

Helling; Rippen

... das rechte Querruder.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

90

Baubeschreibung

Tragfläche \

Querruder\

Variante b), Stirnseite

Um die Queruder mittels

Variante b) anzuschlagen, klebe je ein Bow-

denzugröhrchen in die gefrästen Bohrungen in den Rippen.

Fädle zuvor das Ruderhorn A1 auf.

Wie schon für SR und HR sind auch für die beiden Querruder gefräste Form-

teile vorbereitet, mit denen Du die Stirnseiten der Ruder modellierst.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

Baubeschreibung

91

Tragfläche \

Querruder \

Strinseite; Füllstke. f. Ruderanl.; Ruderhorn

Falls Du dich für Variante a) entschieden

hast, benötigst Du Futterstücke, etwa wie

hier dargestellt.

In diesem Bild sind erstmals exemplarisch Nuten dar-

gestellt, in denen sich später die Stiftscharniere bewe-

gen werden. Du kannst Sie gleich oder erst später he-

raus arbeiten.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

92

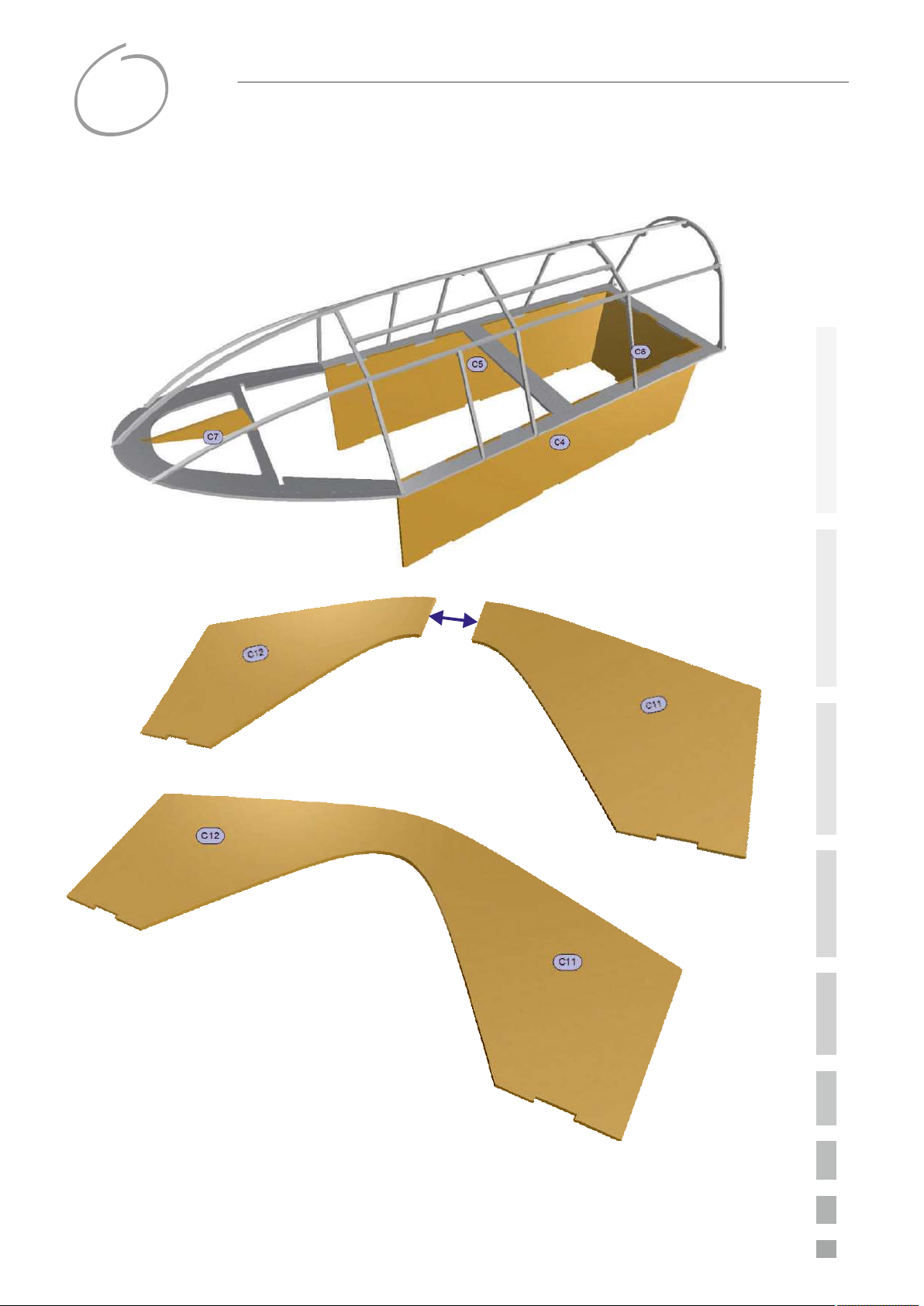

Cockpitwangen; Steg f. Blendschutz

Die folgenden Schritte beschreiben den

Bau einer Semi-Scale Cockpitwanne.

Den "Gitterrohrrahmen" hast Du bereits in

Schritt 18 aufgebaut.

Baubeschreibung

Rumpf \

Kabinenhaube \

Die vordere Wange der Cockpitwanne entsteht

aus den beiden Teilen C11 und C12, die Du zu-

nächst miteinander verklebst.

Verklebe die Wandungen C4, C5

und C6 und die Strebe C7.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

93

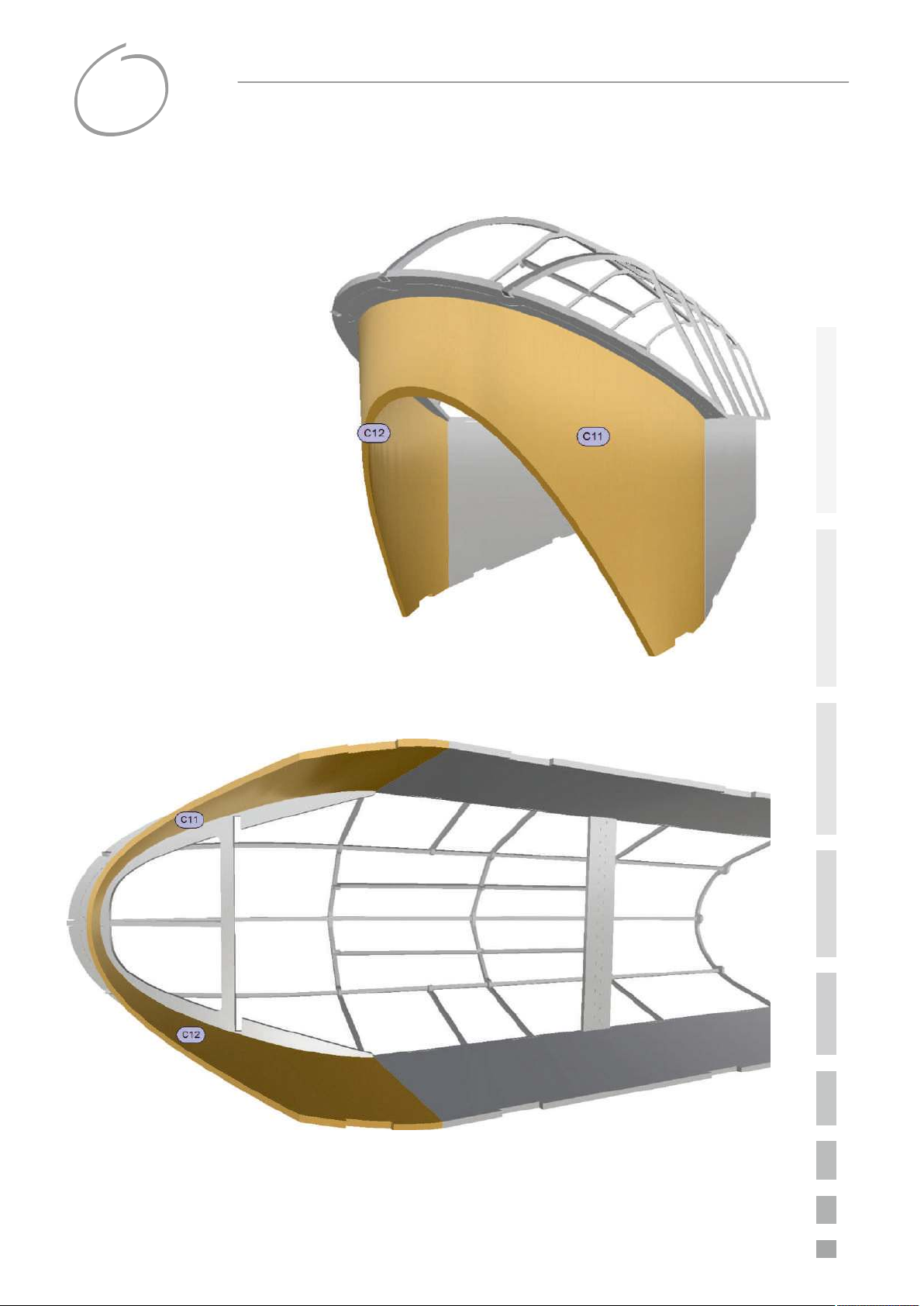

Passe die vordere Cockpitwange

ein. Orientiere Dich an den Bildern

auf dieser Seite.

Baubeschreibung

Rumpf \

Kabinenhaube \

Vordere Cockpitwange

Es empfiehlt sich die Vorderseite (Außenseite) des zu biegenden Balsa-

teils für diesen Schritt großflächig mit flexiblem Klebeband zu versehen!

Dies verhindert ein Reißen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

94

Baubeschreibung

Rumpf \

Kabinenhaube \

Instrumentenbrett

Entscheide Dich, wie Du Dein Cockpit ausgestalten willst.

Klebe bei Bedarf nun das Instrumentenbrett in den Rahmen.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

95

Baubeschreibung

Rumpf \

Kabinenhaube \

Füllstück f. Arretierung; Blendschutz

Aus einem kleinen Sperrholz- oder GfK-Klötzchen mit einer zentralen Bohrung baust Du das Wi-

derlager für die Cockpit-Arretierung.

Der Blendschutz C9 wird über dem Instrumentenbrett in Form gebogen und dort verklebt. Vor-

sicht beim Biegen, gegebenenfalls mit elastischem Isolierband außen überkleben.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020

96

Baubeschreibung

Rumpf \

Kabinenhaube \

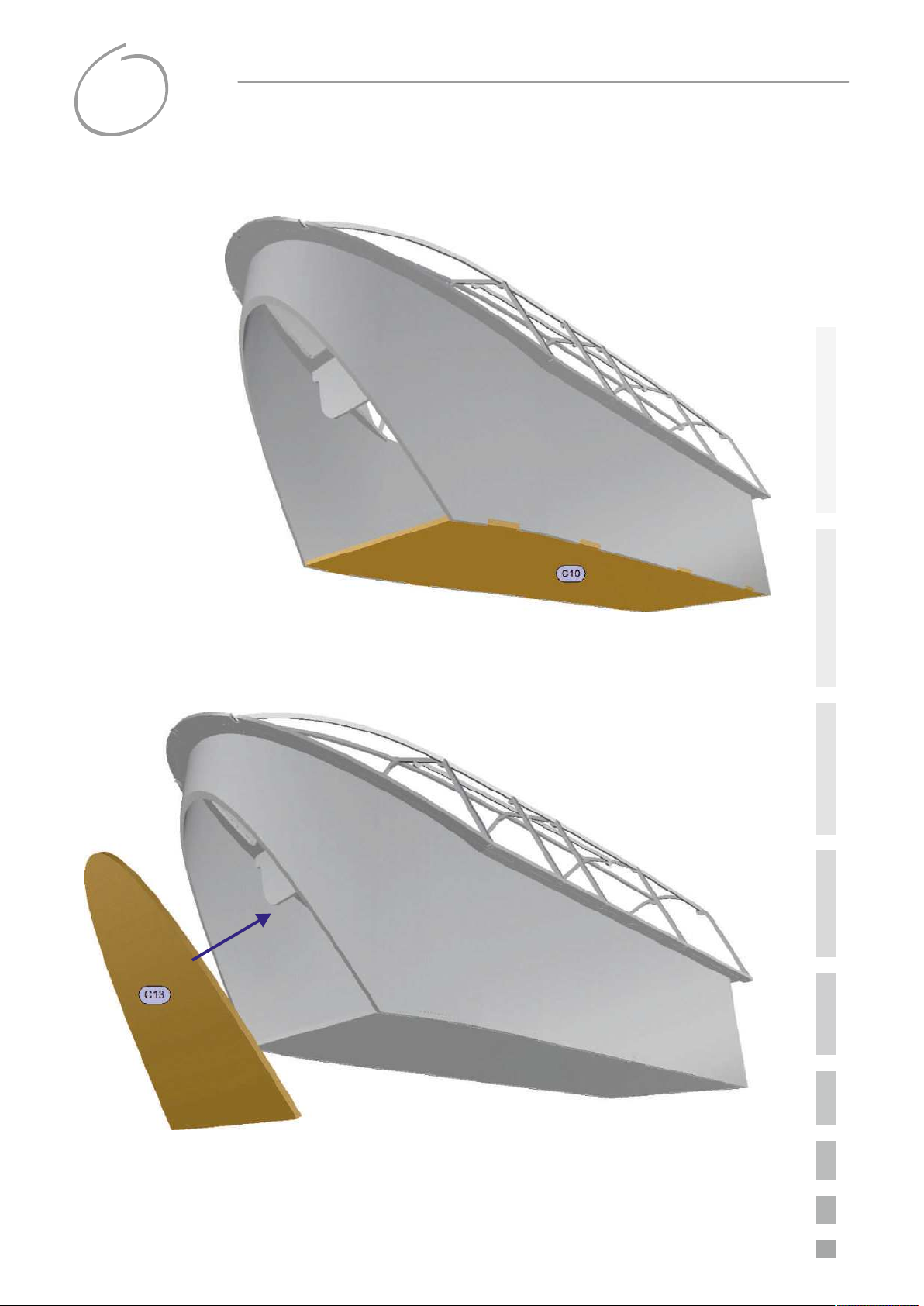

Cockpitboden

Verschließe gegebenenfalls die Cockpitwanne unten und vorn. Bedenke, dass der Zugriff ins In-

nere nachher eingeschränkt ist.

D.H. 88 Comet

christoph glatt • bauernstr. 77 • 86462 langweid

[e-mail] • www.glattCAD.de

glatt

CAD

Flugmodelle

DH.30.07.BB.03 Juni 2020
