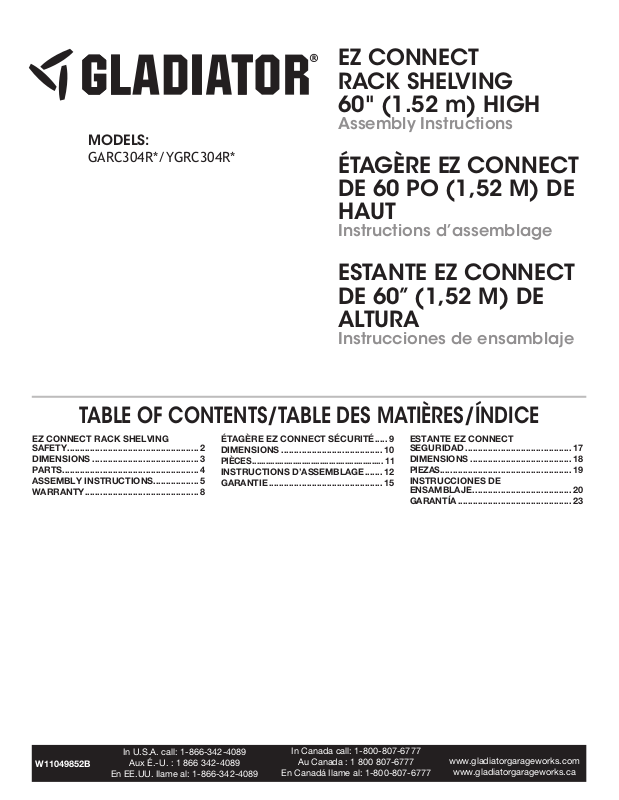

MODELS:

GARC304R*/YGRC304R*

EZ CONNECT RACK SHELVING 60" (1.52 m) HIGH

Assembly Instructions

ÉTAGÈRE EZ CONNECT DE 60 PO (1,52 M) DE HAUT

Instructions d’assemblage

ESTANTE EZ CONNECT DE 60” (1,52 M) DE ALTURA

Instrucciones de ensamblaje

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

EZ CONNECT RACK SHELVING

SAFETY .................................................... 2

DIMENSIONS .......................................... 3

PARTS ...................................................... 4

ASSEMBLY INSTRUCTIONS.................. 5

WARRANTY ............................................. 8

ÉTAGÈRE EZ CONNECT SÉCURITÉ ..... 9

DIMENSIONS ........................................ 10

PIÈCES .......................................................... 11

INSTRUCTIONS D’ASSEMBLAGE ....... 12

GARANTIE ............................................. 15

ESTANTE EZ CONNECT

SEGURIDAD .......................................... 17

DIMENSIONS ........................................ 18

PIEZAS

.................................................... 19

INSTRUCCIONES DE

ENSAMBLAJE. ...................................... 20

GARANTÍA ............................................. 23

W11049852B

In U.S.A. call: 1-866-342-4089

Aux É.-U. : 1 866 342-4089

En EE.UU. Ilame al: 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada : 1 800 807-6777

En Canadá Ilame al: 1-800-807-6777

www.gladiatorgarageworks.com

www.gladiatorgarageworks.ca

EZ CONNECT RACK SHELVING SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

PRODUCT DIMENSIONS

Model

GARC304R*/

YGRC304R*

60"

(152 cm)

15"

(38.1 cm)

30"

(76.2 cm)

29"

(73.8 cm)

14"

(36.1 cm)

PARTS

RACK

P1 - Bottom Posts (4) P2 - Top Posts (4) P3 - Horizontal Support Beams (8) P4 - Side Support Beams (8) P5 - Laminate Shelves (4)

NOTE: No tools or hardware needed for assembly

ASSEMBLY INSTRUCTIONS

Shelving Use Requirements

■ Maximum weight limit is 400 lbs (181 kg) for each shelf, not to

exceed 1,600 lbs (726 kg) for the entire shelving unit.

End Frames/Support Beams

WARNING

Excessive Weight Hazard

Use two or more people to move shelving.

Failure to do so can result in back or other injury.

Unpack

NOTE: Use one person to assemble shelving and two people to move it.

1. Remove and verify the contents. See the “Parts” section

so you can sort out all of the parts.

2. Dispose of/recycle all packaging materials.

Assemble & Complete

■ No tools or hardware required.

■ Can be assembled by one person.

IMPORTANT:

■ Determine shelf spacing before assembly.

NOTE: It is recommended to equally space the shelves from top to bottom of the shelving unit and build it from the bottom up. See the “End Frames/Support Beams” illustration.

■ Prior to assembly, refer to the sticker located on the inside

of one of the P4 side support beams and record model and serial numbers on the included warranty page. There are many benets for registering the product. Find out more and register the product online at www.gladiatorgarageworks.com.

NOTES:

■ It is recommended to put beams at notch 1, 9, 16, and

23 (counting from the bottom up) to keep shelving rack balanced. Keep two of the shelves on the bottom half of the shelving rack.

■ All support beams need to be at the same height or the

shelves will not assemble correctly.

■ During assembly press rmly on all side and horizontal

support beams (P3 and P4) to ensure they are properly installed into the slots on top and bottom posts.

Support Beam Orientation

1. Attach support beams to bottom

post

2. Assemble bottom

Use bottom post (P1) and attach horizontal support beam (P3) across the front, and attach a side support beam (P4) to the other side. Insert horizontal and side beams starting at the top of the slots on the upright posts and pushing down after engagement. This will give you support while building your shelves up. You have now assembled one corner.

3. Add 1st shelf

Repeat Step 1 to assemble the other 3 corners, completing the bottom shelf. Press rmly on all side and horizontal support beams to ensure they are properly installed in the upright beams.

4. Assemble 2nd shelf

Add laminate shelf to the bottom of the frame.

5. Add top post

Insert top post (P2) into bottom post (P1) until you hear a click.

NOTE: Posts may appear loose until completion of Step 7.

Repeat steps 1 and 2. We recommend adding the section at notch 9 from the bottom of the post. Add the horizontal and side support beams. Add shelf.

NOTE: It is recommend adding shelves to the bottom half of the shelving rack for better support before beginning next step.

6. Assemble 3rd shelf

Repeat steps 1 and 2. We recommend adding the section at notch 8 from the top. Add the horizontal and side support beams. Add shelf.

7. Assemble top shelf

8. Check all beams

Repeat steps 1 and 2. We recommend adding the section at the top notch of the post. Add the horizontal and side support beams. Add shelf.

9. Move shelving

Using two people, move the rack shelving to its nal location.

Verify that all beams are properly assembled and rmly seated into the top and bottom post slots.

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

GLADIATOR® GARAGEWORKS

EZ CONNECT

RACK SHELVING

LIMITEDWARRANTY

TO OBTAIN WARRANTY SERVICE. Please have the following information available when you call the

Customer eXperience Center:

■ Name, address, and telephone number

■ Model number and serial number

■ A clear, detailed description of the problem

■ Proof of purchase, including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some questions can be addressed without

service. Please take a few minutes to review the instructions or visit www.gladiatorgarageworks.com.

2. All warranty service is provided exclusively by our authorized Gladiator requests for warranty service to:

Gladiator

In the U.S.A., call 1-866-342-4089. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized Gladiator

GarageWorks Customer eXperience Center

GarageWorks Service Providers. IntheU.S.and Canada, direct all

GarageWorks dealer to determine whether another warranty applies.

TEN YEAR LIMITED WARRANTY

WHAT IS COVERED

ONE YEAR LIMITED WARRANTY

For one year from the date of purchase, when this product is installed, operated and maintained according to instructions attached to or furnished with the product, Gladiator GarageWorks brand of Whirlpool Corporation or Whirlpool Canada, LP (hereafter “Gladiator”) will pay for factory specied replacement parts and repair labor to correct defects in materials or workmanship that existed when this product was purchased, or at its sole discretion replace the product. In the event of product replacement, your product will be warranted for the remaining term of the original unit’s warranty period.

SECOND THROUGH TENTH YEAR LIMITED WARRANTY

(METAL RACK PARTS ONLY - LABOR NOT INCLUDED)

In the second through tenth years from the date of original purchase, when this product is installed, operated, and maintained according to instructions attached to or furnished with the product, Gladiator specied replacement metal rack sections to correct non-cosmetic defects in materials or workmanship in this part that prevent function of the EZ Connect Rack and that existed when this product was purchased. This limited ten year warranty is for the metal rack only and does not include other parts or labor.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT OR PART REPLACEMENT AT OUR DISCRETION AS PROVIDED HEREIN. Service must be provided by a Gladiator authorized service provider. This limited warranty is valid only in the United States or Canada and applies only when the product is used in the country in which it was purchased. This limited warranty is effective from the date of original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO TEN YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or tness, so this limitation may not apply to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.

Gladiator makes no representations about the quality, durability, or need for service or repair of this product other than the representations contained in this warranty.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR OR REPLACEMENT AS PROVIDED HEREIN. GLADIATOR SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specic legal rights, and you also may have other rights that vary from state to state or province to province.

Keep this book and your sales slip together for future reference. You must provide proof of purchase or installation date for in-warranty service.

Write down the following information about your Gladiator to better help you obtain assistance or service if you ever need it. You will need to know your complete model number and serial number. You can nd this information on the model and serial label located on the back of the product.

GarageWorks will pay for a factory

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

DISCLAIMER OF IMPLIED WARRANTIES

1. Service calls to correct the installation of any Gladiator

instruct you on how to use or install them.

2. Damage resulting from improper handling or shipping of products, or products damaged by accident, misuse, abuse, re, ood, improper installation, acts of God, neglect, corrosion, modication, or mishandling.

3. Shipping or freight fees to deliver replacement products or to return defective products.

4. Factory specied replacement parts or product when your product is used in other than normal, single-family household use, such as a commercial environment or handled in any way inconsistent with the installation instructions included with the product.

5. Cosmetic damage, including scratches, dings, dents, or cracks that do not affect the structural or functional capability of the product.

6. Replacement parts or product for Gladiator outside the United States or Canada.

7. Travel or transportation expenses for customers who reside in remote areas.

8. Any labor costs during the rst year limited warranty period.

9. Damage resulting from improper loading beyond the specied maximum

weight capacity outlined in the assembly instructions provided with the product, including overloading of hooks, baskets, shelves, cabinets, and other Gladiator

10. Product damage due to prolonged exposure to sunlight resulting in warping, fading, discoloration, cracking or peeling, or product damage due to chemical interaction resulting in corrosion of paint or metal.

11. Any damage, splitting, checking, cracking, or warping of the laminate shelves past the rst year.

12. Loss of product contents due to theft, re, ood, accident, or acts of God.

The cost of repair or replacement under these excluded circumstances shall be borne by thecustomer.

Dealer name ________________________________________________ Address _____________________________________________________

product

Phone number _______________________________________________ Model number _______________________________________________ Serial number _______________________________________________ Purchase date _______________________________________________

WHAT IS NOT COVERED

products used or installed

accessories used with the product.

products or to

12/16

ÉTAGÈRE EZ CONNECT SÉCURITÉ

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

DIMENSIONS :

Model

GARC304R*/

YGRC304R*

60"

(152 cm)

15"

(38,1 cm)

30"

(76,2 cm)

29"

(73,8 cm)

14"

(36,1 cm)

PIÈCES

PANIER

P1 – Montants inférieurs (4) P2 – Montants supérieurs (4) P3 – Poutres de support horizontales (8) P4 – Poutres de support latérales (8) P5 – Tablettes laminées (4)

REMARQUE : L’assemblage ne requiert pas d’outil ou d’équipement

INSTRUCTION D’ASSEMBLAGE

Exigences pour l’utilisation

de l’étagère

■ Charge maximale pour chaque tablette de 400lbs (181kg) et

de 1 600lb (726kg) pour l’étagère en entier.

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer les étagères.

Le non-respect de cet avertissement pourrait entraîner une blessure au dos ou autre blessure.

Déballage

REMARQUE : Il ne faut qu’une personne pour assembler l’étagère, mais deux pour la déplacer.

1. Retirer le contenu; vérier la présence de tous les

composants. Consulter la section “Pièces” pour pouvoir trier les pièces.

2. Éliminer/recycler tous les matériaux d’emballage.

Assemblage

■ L’assemblage ne requiert pas d’outil ou d’équipement.

■ Peut être assemblée par une personne.

IMPORTANT :

■ Décider de l’emplacement de l’étagère avant de l’assembler.

REMARQUE : Il est recommandé de placer les tablettes à une distance égale les unes des autres, du haut vers le bas, et d’assembler l’étagère du bas vers le haut. Consulter l’illustration “Bouts du cadre/poutres de support”.

■ Avant l’assemblage, consulter l’autocollant situé sur le

côté de l’une des poutres de support latérales P4 et écrire les numéros de modèle et de série sur la page de garantie incluse. Il y a plusieurs avantages à enregistrer le produit. Pour obtenir plus de renseignements et enregistrer le produit en ligne, visiter le www.gladiatorgarageworks.com.

Bouts du cadre/poutres de support

REMARQUE :

■ Il est recommandé de positionner les poutres aux

encoches1, 9, 16 et 23 (en comptant du bas vers le haut). Pour bien équilibrer l’ensemble, placer 2 des tablettes dans la moitié inférieure de l’étagère.

■ Il sera impossible de bien assembler l’étagère si les

poutres de support ne sont pas toutes à la même hauteur.

■ Pendant l’assemblage, appuyer fermement sur chacun

des côtés des poutres de support latérales et horizontales (P3 et P4) pour s’assurer qu’elles sont bien insérées dans les fentes des montants inférieurs et supérieurs.

Orientation des poutres de support

1. Fixer les poutres de support aux

montants inférieurs

2. Assembler le bas

Utiliser le montant inférieur (P1) et xer la poutre de support horizontal (P3) sur l’avant, puis xer la poutre de support latérale (P4) à l’autre côté. Insérer les poutres de support latérales et horizontales en commençant par le haut des fentes des montants debout et en poussant vers le bas une fois qu’elles sont insérées. Ceci permet d’obtenir le support nécessaire pour bâtir l’étagère. Un coin est maintenant assemblé.

3. Ajouter la 1

tablette

Répéter l’étape1 pour les 3 autres coins. La partie inférieure de l’étagère est terminée. Appuyer fermement sur tous les supports latéraux et horizontaux pour s’assurer qu’ils sont bien installés aux montants debouts.

4. Assembler le 2

niveau

Ajouter la tablette laminée au cadre du bas. Placer doucement la tablette laminée sur les poutres.

5. Ajouter les montants supérieurs

Insérer un montant supérieur (P2) dans un montant inférieur (P1) jusqu’à entendre un clic.

REMARQUE : Les montants pourront sembler desserrés jusqu’à l’étape7.

Répéter les étapes 1 et 2. Il est recommandé d’ajouter le 2e niveau aux encoches 9 en comptant à partir du montant inférieur. Ajouter les poutres de support horizontales et latérales. Ajouter une tablette.

REMARQUE : Il est recommandé de placer tablettes dans la moitié inférieure de l’étagère pour offrir un bon support.

6. Assembler le 3

Répéter les étapes 1 et 2. Il est recommandé d’ajouter le niveau suivant aux encoches8 en comptant à partir du montant supérieur. Ajouter les poutres de support horizontales et latérales. Ajouter une tablette.

niveau

7. Assembler le 4

niveau

8. Vériﬁer toutes les poutres

Répéter les étapes 1 et 2. Il est recommandé d’ajouter le ce niveau aux encoches21 en supérieures. Ajouter les poutres de support horizontales et latérales. Ajouter une tablette.

9. Déplacer l’étagère

À l’aide d’une autre personne, déplacer l’étagère à son emplacement nal.

Vérier que tous les montants sont bien assemblés et enfoncés dans les fentes des montants supérieurs et inférieurs.

ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST

GARANTIE LIMITÉE

SUR ÉTAGÈRES EZ

CONNECT GLADIATOR®

GARAGEWORKS

OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE. Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez garder

à disposition les renseignements suivants :

■ Nom, adresse et numéro de téléphone

■ Numéros de modèle et de série

■ Une description claire et détaillée du problème rencontré

■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du détaillant

SI VOUS AVEZ BESOIN DE SERVICE :

1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit.

Certains problèmes peuvent être résolus sans intervention de dépannage. Veuillez prendre quelques minutes pour passer en revue les instructions ou visitez www.gladiatorgarageworks.com.

2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés Gladiator® GarageWorks.

Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au :

Gladiator® GarageWorks Customer eXperience Center

Aux États-Unis, composez le 1 866 342-4089. Au Canada, composez le 1 800 807-6777.

Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Gladiator® GarageWorks autorisé pour déterminer si une autre garantie s’applique.

GARANTIE LIMITÉE DE DIX ANS

CE QUI EST COUVERT CE QUI N’EST PAS COUVERT

GARANTIE LIMITÉE DE UN AN

Pendant un an à compter de la date d’achat, lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque Gladiator® GarageWorks de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Gladiator”) décidera à sa seule discrétion de remplacer le produit ou de couvrir le coût des pièces de remplacement spéciﬁées par l’usine et de la maind’œuvre nécessaires pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce produit a été acheté. S’il est remplacé, votre produit restera sous garantie pour la durée restant à couvrir de la période de garantie sur le produit d’origine.

GARANTIE LIMITÉE DE LA DEUXIÈME À LA DIXIÈME ANNÉE

(PIÈCES EN MÉTAL DE L’ÉTAGÈRE UNIQUEMENT - MAIN-

D’OEUVRE NON COMPRISE)

De la deuxième à la dixième année inclusivement à compter de la date d’achat initiale, lorsque ce produit est installé, utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec, Gladiator® GarageWorks paiera pour des sections de l’étagère en métal spéciﬁées par l’usine pour corriger les défauts non esthétiques de matériau ou de fabrication de ladite pièce qui empêchent l’étagère EZ Connect de fonctionner et qui étaient déjà présents lorsque ce produit a été acheté. Cette garantie limitée de 10 ans s’applique uniquement à l’étagère en métal et ne comprend pas les autres pièces ni à la main-d’œuvre.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LE REMPLACEMENT DU PRODUIT OU D’UNE PIÈCE TEL QUE PRÉVU PAR LA PRÉSENTE, ET CE, À NOTRE DISCRÉTION. La réparation doit être effectuée par le personnel d’un fournisseur de service autorisé Gladiator. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le produit est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat initial est exigée pour obtenir un dépannage dans le cadre de la présente garantie limitée.

CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À DIX ANS OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spéciﬁques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE

Gladiator décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce produit autre que les responsabilités énoncées dans la présente garantie.

LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

VOTRE SEUL ET EXCLUSIF RECOURS DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION OU LE REMPLACEMENT PRÉVU CI-DESSUS. GLADIATOR NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spéciﬁques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

1. Les appels de service pour rectiﬁer l’installation de tout produit Gladiator®

ou pour expliquer comment l’utiliser ou l’installer.

2. Les dommages causés par une manipulation ou une expédition des

produits incorrecte, ou les produits endommagés par : accident, mésusage, abus, incendie, inondation, installation incorrecte, catastrophes naturelles, négligence, corrosion, modiﬁcation ou mauvaise manipulation.

3. Les frais d’expédition ou de transport pour livrer des produits de rechange

ou retourner des produits défectueux.

4. Les pièces de rechange ou produits spéciﬁés par l’usine lorsque le

produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial, ou manipulé d’une façon non conforme aux instructions d’installation fournies avec le produit.

5. Les défauts d’apparence – éraﬂures, traces de choc ou ﬁssures –

n’affectant pas la fonctionnalité ou la résistance structurale du produit.

6. Les pièces de rechange ou un produit de remplacement pour les produits

Gladiator® utilisés ou installés en dehors des États-Unis ou du Canada.

7. Les frais de voyage ou de transport pour les clients qui habitent dans des

régions éloignées.

8. Tous les frais de main-d’œuvre encourus au cours de la période de

garantie limitée de un an.

9. Les dommages causés par un chargement incorrect au-delà de la

capacité de poids maximum spéciﬁée dans les instructions d’assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires Gladiator® utilisés avec le produit.

10. Les dommages au produit causés par une exposition prolongée au

rayonnement solaire, provoquant gauchissement, dégradation des couleurs, décoloration, ﬁssure ou écaillage, ou les dommages au produit causés par une interaction chimique provoquant la corrosion de la peinture ou du métal.

11. Les dommages, fentes, craquelures, ﬁssures ou déformations des

tablettes stratiﬁées après la première année.

12. La perte du contenu du produit due au vol, incendie, inondation, accident

ou catastrophes naturelles.

Le coût d’une réparation ou d’un remplacement dans le cadre de ces circonstances exclues est à la charge du client.

04/17

Conservez ce manuel et le reçu de vente au même endroit pour référence ultérieure. Pour un entretien ou une réparation sous garantie, un document attestant de la date d’achat ou d’installation doit être fourni.

Inscrivez les renseignements suivants au sujet de votre produit Gladiator® pour mieux vous aider à obtenir assistance ou réparation en cas de besoin. Vous devrez fournir le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l’arrière du produit.

Nom du revendeur __________________________________________ Adresse ____________________________________________________ Numéro de téléphone _______________________________________ Numéro de modèle _________________________________________ Numéro de série ____________________________________________ Date d’achat _______________________________________________

ESTANTE EZ CONNECT SEGURIDAD

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

DIMENSIONES

Model

GARC304R*/

YGRC304R*

60"

(152 cm)

15"

(38,1 cm)

30"

(76,2 cm)

29"

(73,8 cm)

14"

(36,1 cm)

PIEZAS

CANASTA

P1 - Postes inferiores (4) P2 - Postes superiores (4) P3 - Vigas de soporte horizontales (8) P4 - Vigas de soporte laterales (8) P5 - Estanterías laminadas (4)

NOTA: No se requieren herramientas para el ensamblaje

INSTRUCCIONES DE ENSAMBLAJE

Requisitos de uso del estante

■ El límite de peso máximo es de 400 lbs (181 kg) para cada

estante; no exceda 1 600 lbs (726 kg) para la unidad de estantería completa.

Marcos/vigas de soporte

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover la estantería.

No seguir esta instrucción puede ocasionar una lesión en la espalda u otro tipo de lesiones.

Desempaque

NOTA: Use a 1 persona para ensamblar el estante y 2 para moverlo.

1. Desempaque y verique el contenido. Consulte la sección

“Piezas” para familiarizarse con las piezas.

2. Deseche o recicle todos los materiales de empaque.

Ensamble y complete

■ No se requieren herramientas.

■ Una sola persona puede realizar el ensamblaje.

IMPORTANTE:

■ Determine el espacio disponible antes de ensamblar.

NOTA: Se recomienda dejar un espacio equivalente entre los estantes desde la parte superior a la inferior y construir desde abajo hacia arriba. Vea la ilustración “Marcos/vigas de soporte”.

■ Antes del ensamblaje, consulte el autoadhesivo en la parte

interna de una de las vigas de soporte laterales P4 y registre el modelo y número de serie que aparecen en la página de garantía incluida. Registrar el producto tiene muchos benecios. Obtenga más información y registre el producto en línea en www.gladiatorgarageworks.com.

NOTAS:

■ Se recomienda poner vigas en las hendiduras 1, 9, 16, y

23 (contando de abajo hacia arriba). Para mantener el estante equilibrado, mantenga 2 de las estanterías en la mitad inferior del estante.

■ Todas las vigas de soporte necesarias deben estar a la

misma altura o no se ensamblarán correctamente.

■ Durante el ensamblaje, presione rmemente todas las

vigas de soporte laterales y horizontales (P3 y P4) para garantizar que estén instaladas adecuadamente en las ranuras de los postes superior e inferior.

Orientación de las vigas de soporte

1. Fije las vigas de soporte al poste

inferior

2. Ensamble la parte inferior

Use el poste inferior (P1) y je la viga de soporte horizontal (P3) por el frente, y je la viga de soporte lateral (P4) en el otro lado. Inserte las vigas horizontal y lateral en la parte superior de las ranuras de los postes verticales, y empújelas hacia abajo después de encajarlas. Esto le entregará soporte mientras ja más estanterías. Ahora ensambló una esquina.

3. Agregue la primera estantería

Repita el paso 1 para ensamblar las 3 esquinas restantes, con lo que se completa la estantería inferior. Presione rmemente todas las vigas de soporte horizontales y laterales para garantizar que estén instaladas adecuadamente en las vigas verticales.

4. Ensamble la segunda estantería

Agregue la estantería laminada en la parte inferior del marco.

5. Agregue el poste superior

Inserte el poste superior (P2) en el poste inferior (P1) hasta que escuche un clic. Construya la cuarta sección de la unidad.

NOTA: Los postes pueden parecer sueltos hasta que complete el paso 7.

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte inferior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una jación por canal de enlace y la estantería.

NOTA: Se recomienda que agregue las estanterías en la mitad inferior del estante para dar mayor soporte antes del siguiente paso.

6. Ensamble la tercera estantería

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte superior. Agregue las vigas de soporte horizontal y lateral. Agregue la estantería.

7. Ensamble la estantería superior

8. Revise todas las vigas

Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura superior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue la estantería.

9. Más estanterías

Entre 2 personas, mueva el estante a su ubicación denitiva.

Verique que todas las vigas estén ensambladas adecuadamente y descansen rmemente en las ranuras superior e inferior de los postes.

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE UN COMPROBANTE DE

ESTANTERÍA GLADIATOR®

GARAGEWORKS EZ

CONNECT GARANTÍA

LIMITADA

COMPRA PARA OBTENER SERVICIO BAJO LA GARANTÍA. Tenga disponible la siguiente información cuando llame al Centro de

eXperiencia del cliente:

■ Nombre, dirección y número de teléfono

■ Número de modelo y de serie

■ Una descripción clara y detallada de problema

■ Comprobante de compra que incluya nombre y dirección del distribuidor

o minorista

SI NECESITA SERVICIO:

1. Antes de contactarnos para organizar la visita del servicio técnico, determine si su producto requiere reparación. Algunas dudas pueden

resolverse sin servicio técnico. Tómese unos minutos para revisar las instrucciones o visite www.gladiatorgarageworks.com.

2. Todo servicio técnico dentro de la garantía es provisto exclusivamente por nuestros Proveedores de Servicio Técnico autorizados de

Gladiator®. En EE. UU. y Canadá, dirija todas las solicitudes de servicio técnico dentro de la garantía a:

Centro para la eXperiencia del cliente de Gladiator® GarageWorks

En los EE. UU., llame al 1-866-342-4089. En Canadá, llame al 1-800-807-6777.

Si se encuentra fuera de los 50 estados de Estados Unidos o de Canadá, póngase en contacto con su distribuidor autorizado de Gladiator® GarageWorks para determinar si corresponde otra garantía.

GARANTÍA LIMITADA DE DIEZ AÑOS

QUÉ ESTÁ CUBIERTO QUÉ NO ESTÁ CUBIERTO

GARANTÍA LIMITADA DE UN AÑO

Durante un año desde la fecha de compra, cuando este producto se instale, opere y mantenga de acuerdo con las instrucciones que se adjuntan o se proporcionan con el producto, la marca Gladiator® GarageWorks de Whirlpool Corporation o Whirlpool Canada LP (de aquí en adelante “Gladiator”) pagará las piezas de repuesto especiﬁcadas por la fábrica y la mano de obra de reparación para corregir defectos en los materiales o la fabricación que existieran cuando este producto se compró, o bien, a su exclusivo criterio, reemplazará el producto. En caso de reemplazo del producto, su producto tendrá garantía durante el plazo restante del período de garantía de la unidad original.

GARANTÍA LIMITADA DEL SEGUNDO AL DÉCIMO AÑO

(ÚNICAMENTE PIEZAS METÁLICAS DE LA ESTANTERÍA;

NO SE INCLUYE LA MANO DE OBRA)

Del segundo al décimo año desde la fecha de compra original, cuando este producto se instale, opere y mantenga de acuerdo con las instrucciones que se adjuntan o se proporcionan con el producto, Gladiator® GarageWorks pagará por secciones de estantería metálica de reemplazo especiﬁcadas por la fábrica para corregir defectos no estéticos en los materiales o la mano de obra en una pieza que impidan el funcionamiento de la estantería EZ Connect y que existieran cuando este producto fuera comprado. Esta garantía limitada de 10 años es únicamente para la estantería metálica y no incluye otras piezas ni mano de obra.

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL REEMPLAZO DEL PRODUCTO O LAS PIEZAS A NUESTRO CRITERIO SEGÚN SE ESTIPULA EN LA PRESENTE. El servicio debe ser suministrado por un proveedor de servicio autorizado por Gladiator. Esta garantía limitada es válida solo en Estados Unidos o en Canadá y se aplica únicamente cuando el producto se use en el país en el que se compró. Esta garantía limitada está en vigencia a partir de la fecha de la compra del consumidor original. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

LAS GARANTÍAS IMPLÍCITAS, INCLUSO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE ADECUACIÓN PARA UN PROPÓSITO PARTICULAR, ESTÁN LIMITADAS A DIEZ AÑOS O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación antes indicada quizá no le corresponda. Esta garantía le otorga derechos legales especíﬁcos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA

Gladiator no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este producto aparte de las declaraciones incluidas en esta garantía.

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE LA REPARACIÓN O EL REEMPLAZO DEL PRODUCTO SEGÚN SE ESTIPULA EN LA PRESENTE. GLADIATOR NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales especíﬁcos y es posible que usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

1. Las visitas de servicio técnico para corregir la instalación de cualquier

producto Gladiator® o para darle instrucciones sobre el modo de usarlo o instalarlo.

2. Daños causados por mal manejo o envío de productos, productos

dañados por accidente, uso indebido, abuso, incendio, inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modiﬁcación o maltrato.

3. Costo de envío o ﬂete para entregar productos de repuesto o para

devolver productos defectuosos.

4. Piezas de repuesto especiﬁcadas por la fábrica o el producto cuando el

producto tenga un uso que no sea el normal doméstico unifamiliar, como en un entorno comercial, o se manipule de alguna manera no coherente con las instrucciones de instalación que se incluyen con el producto.

5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras

que no afecten la capacidad estructural o de funcionamiento del producto.

6. Piezas de repuesto o producto de reemplazo para productos Gladiator®

que se usen o instalen fuera de los Estados Unidos o Canadá.

7. Gastos de viaje o de transporte para clientes que residen en áreas

remotas.

8. Todos los costos de mano de obra durante el período de garantía

limitada del primer año.

9. Daños producidos por una carga indebida superior a la capacidad

máxima de peso especiﬁcada descrita en las instrucciones de ensamblaje que se proveen con el producto, incluida la sobrecarga de ganchos, cestas, estantes, gabinetes y otros accesorios Gladiator® utilizados con el producto.

10. Daños en el producto debidos a una exposición prolongada a la luz solar

que causara deformación, decoloración, cambio de color, agrietamiento o desprendimiento o daños en el producto debidos a una interacción química que causara corrosión de la pintura o el metal.

11. Cualquier daño, separación, cuarteado, grieta o deformación de los

estantes laminados después del primer año.

12. Pérdida del contenido del producto debido a robo, incendio, inundación,

accidente o actos fortuitos.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

04/17

Guarde este manual y el recibo de ventas como referencia. Debe proporcionar prueba de compra o la fecha de instalación para obtener los servicios de la garantía.

Escriba la siguiente información sobre su producto Gladiator® para ayudarle de mejor manera a obtener asistencia o servicio técnico si lo necesita. Tendrá que conocer el número de modelo completo y el número de serie. Puede encontrar esta información en el modelo y la etiqueta de serie ubicada en la parte trasera del producto.

Nombre del distribuidor _____________________________________ Dirección __________________________________________________ Número de teléfono _________________________________________ Número de modelo _________________________________________ Número de serie ____________________________________________ Fecha de compra ___________________________________________

W11049852B

05/17

Gladiator GGW1243 Installation & Assembly

Specifications and Main Features

Frequently Asked Questions

User Manual
