Gladiator GGW1240 Installation & Assembly

MODULAR
WORKBENCH

Assembly Instructions

ÉTABLI MODULAIRE

Instrucciones de ensamblaje

MESA DE TRABAJO
MODULAR

Instructions d’assemblage

TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE

WORKBENCH SAFETY .......................... 2

PARTS ...................................................... 3

ASSEMBLY INSTRUCTIONS .................. 4

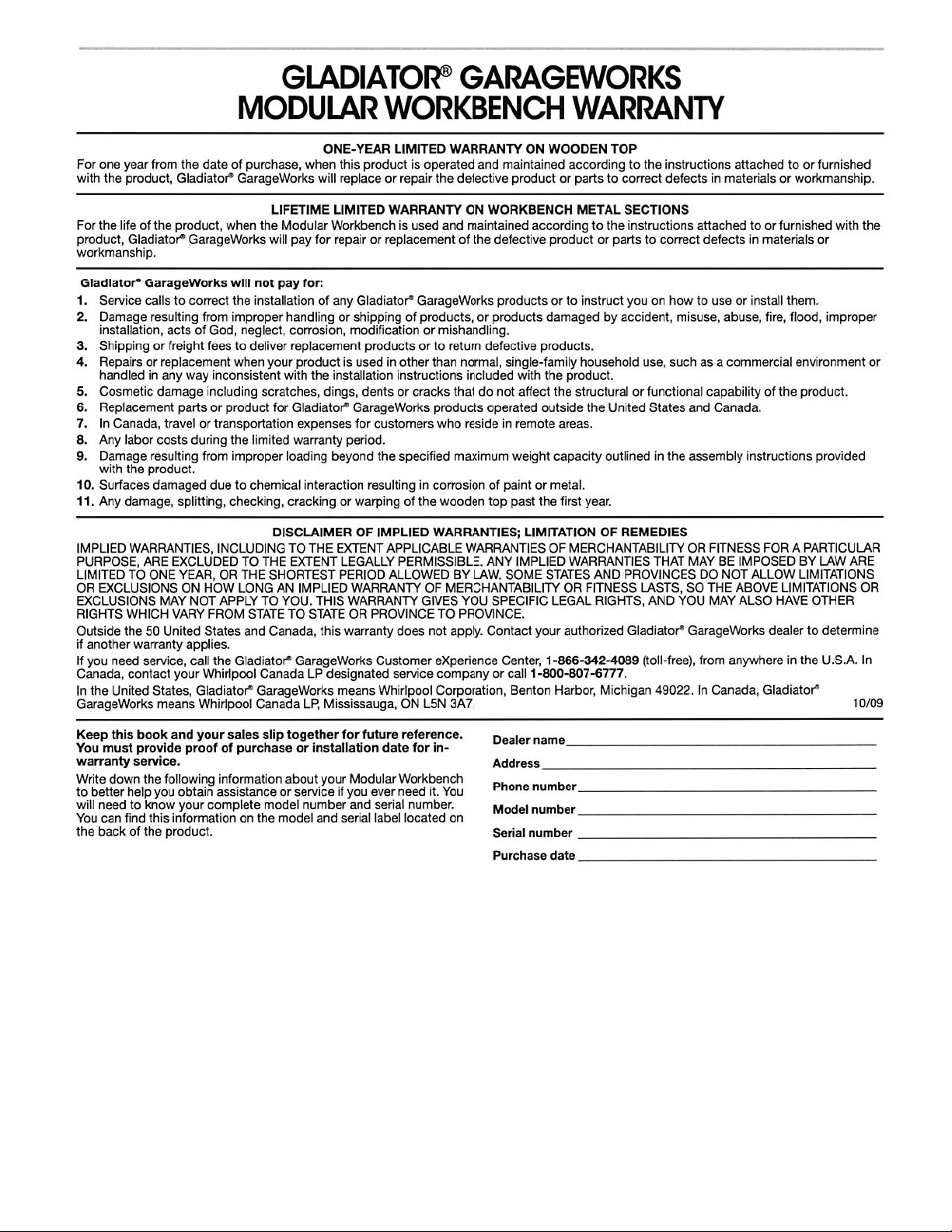

WARRANTY ............................................. 7

SÉCURITÉ DE L’ÉTABLI ......................... 8

PIÈCES .............................................................9

INSTRUCTIONS D’ASSEMBLAGE ....... 10

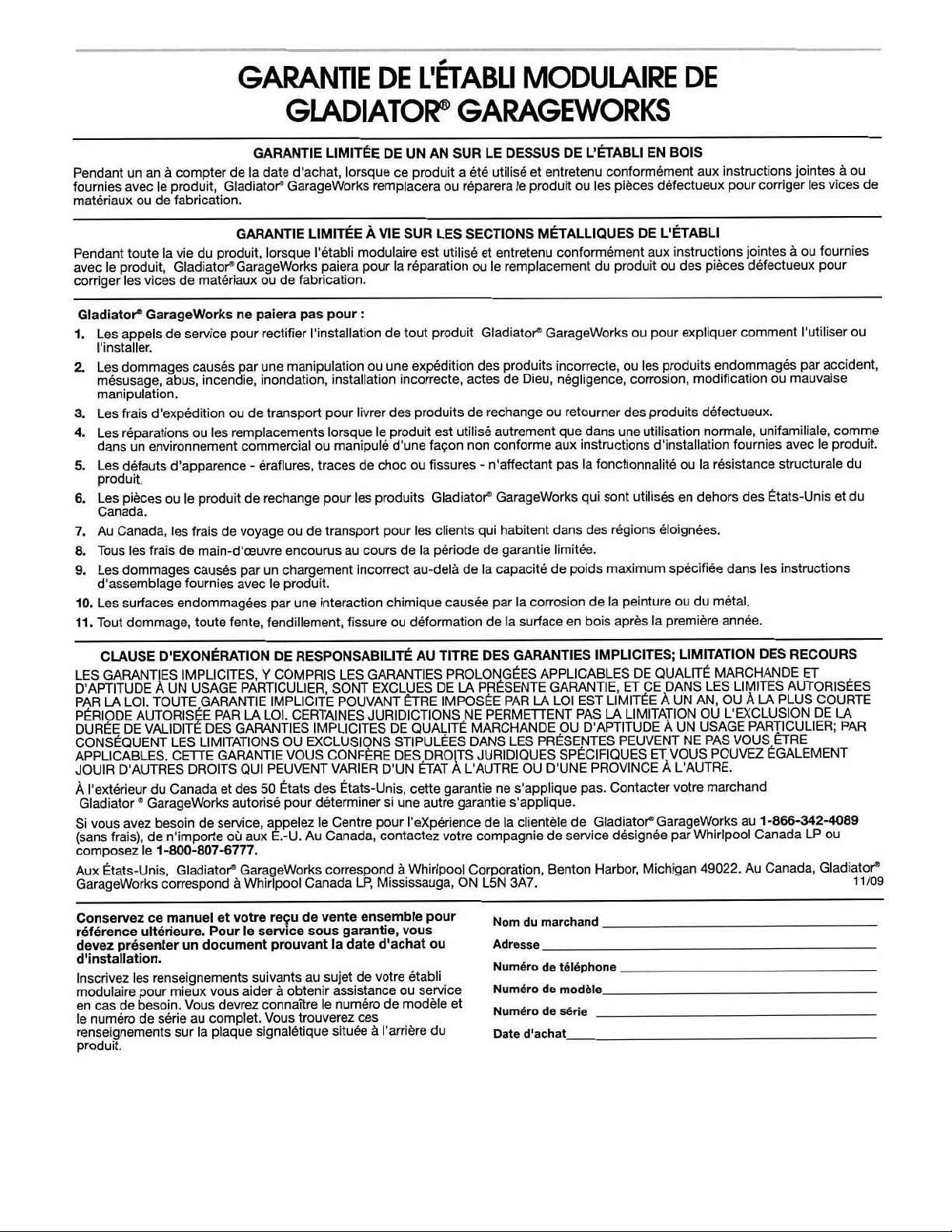

GARANTIE ............................................. 13

SEGURIDAD DE LA MESA

DE TRABAJO ........................................ 14

PIEZAS

.................................................... 15

INSTRUCCIONES DE

ENSAMBLAJE. ...................................... 16

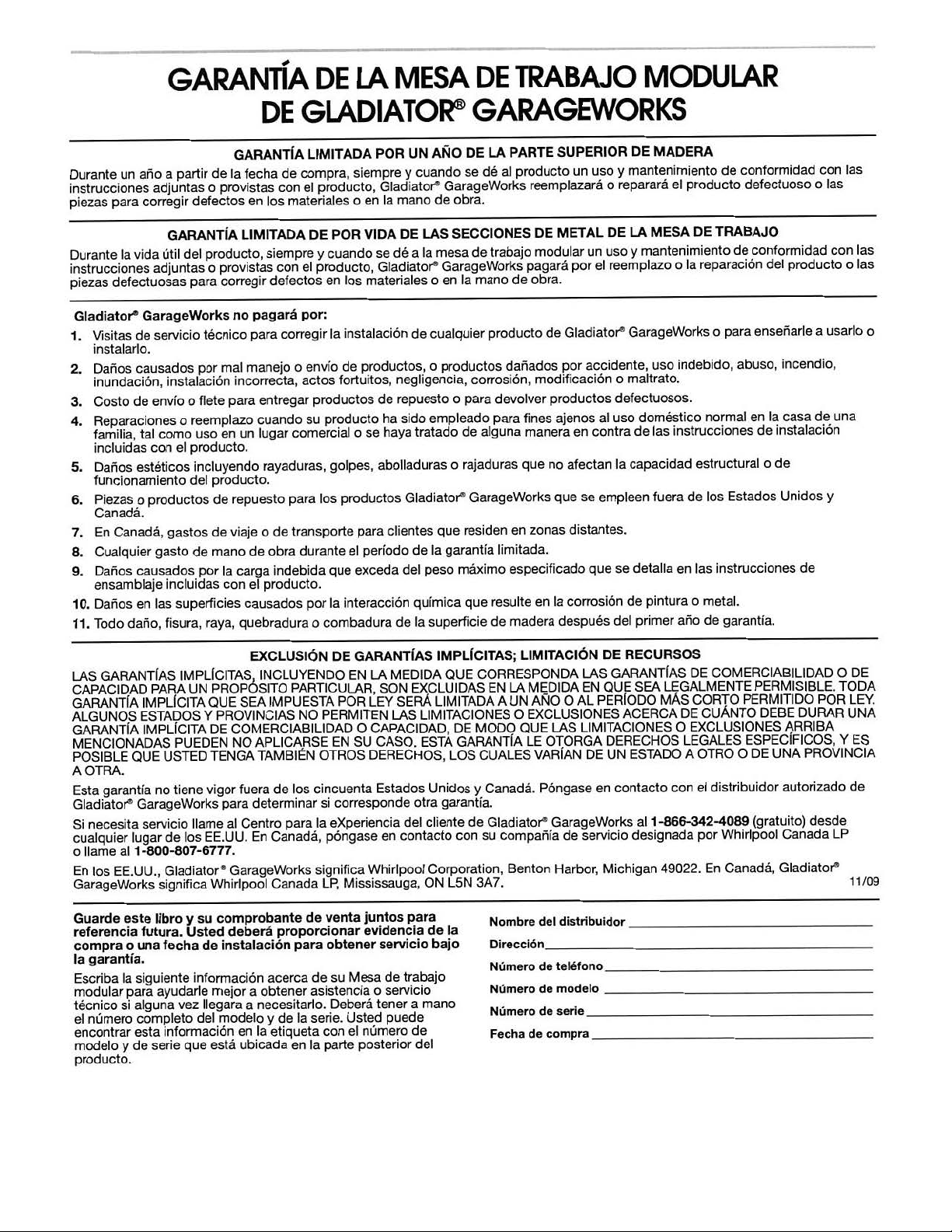

GARANTÍA ............................................. 19

W11100256C

In U.S.A. call: 1-866-342-4089

Aux É.-U. : 1 866 342-4089

En EE.UU. Ilame al: 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada : 1 800 807-6777

En Canadá Ilame al: 1-800-807-6777

www.gladiatorgarageworks.com

www.gladiatorgarageworks.ca

WORKBENCH SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

You can be killed or seriously injured if you don't immediately

DANGER

WARNING

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

follow instructions.

You

can be killed or seriously injured if you don't

instructions.

follow

2

P6

P 4

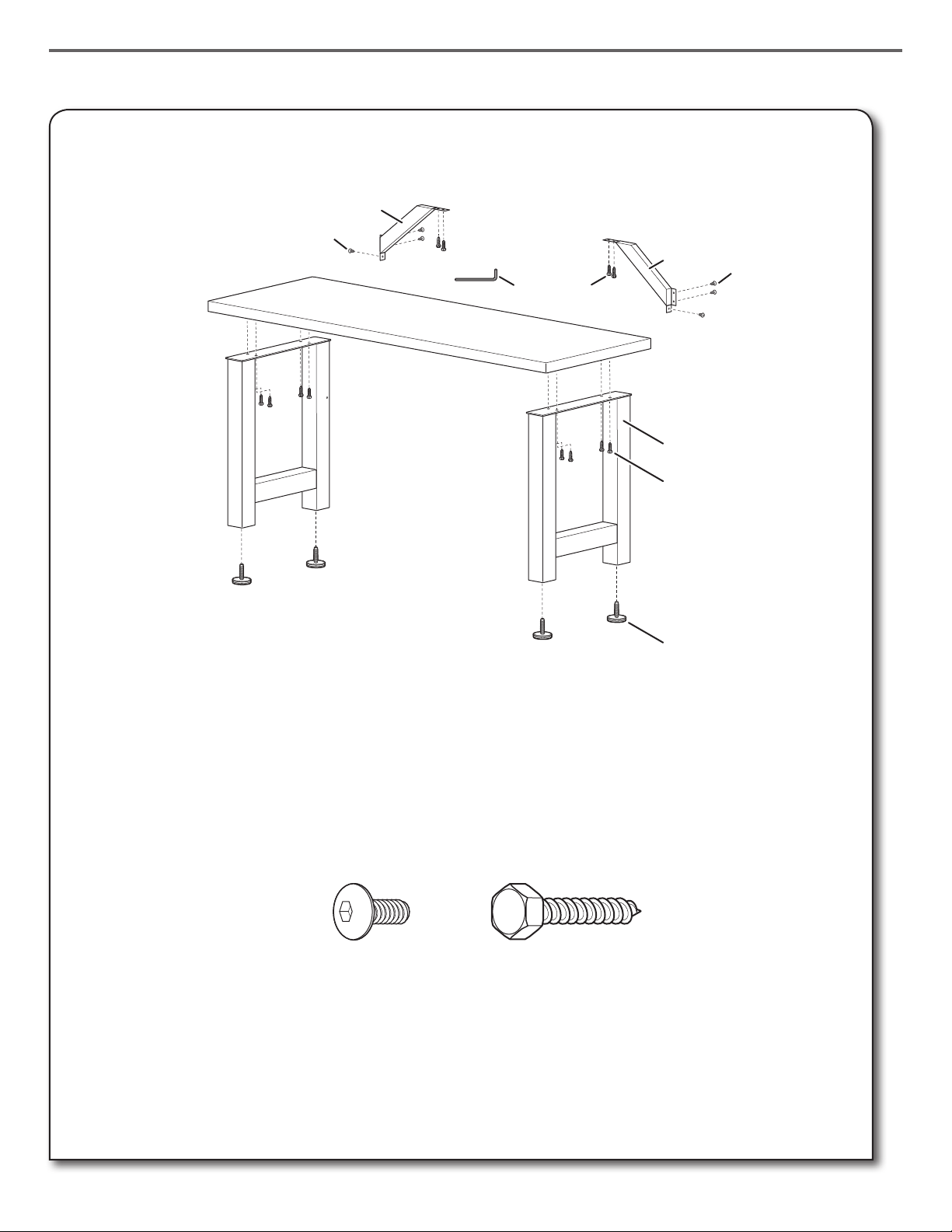

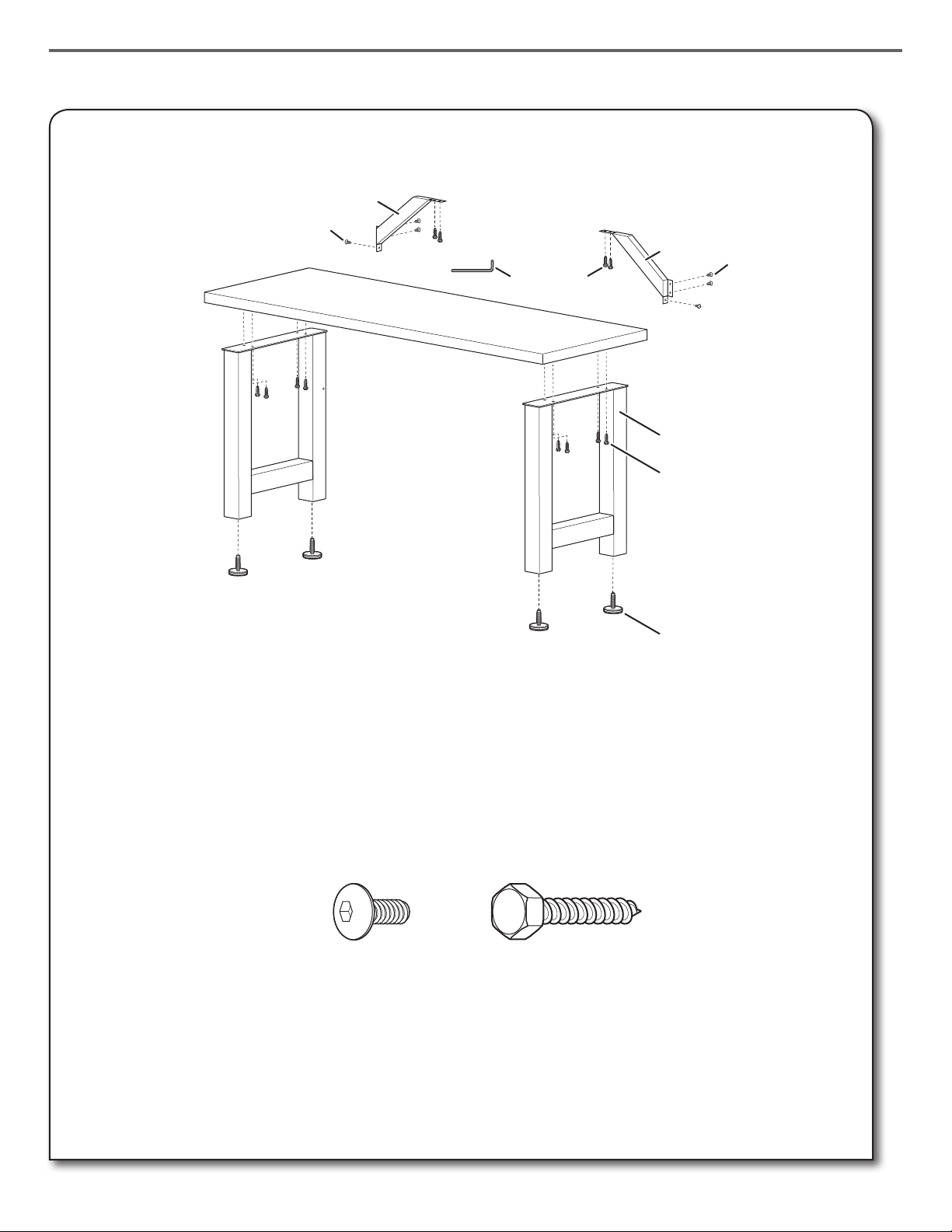

PARTS

P 1

P8

P7

P3

P2

P7

P6

P1. Workbench top
P2. Workbench legs

(two welded pairs)
P3. Right angle brace
P4. Left angle brace
P5. Leveling feet (4)

P6 P7

P5

P6. 5/16" (7.94 mm) Allen head

bolts (6)
P7. 11/8" (2.9 cm) lag screws (12)
P8. Allen wrench

3

ASSEMBLY INSTRUCTIONS

WARNING

Tools and Parts

Gather the required tools and parts before starting installation.

Tools Needed

■ 1/2" (12.7 mm) socket

wrench for lag screws

Parts Supplied

■ Workbench top

■ Workbench legs

(two welded pairs)

■ Right angle brace

■ Left angle brace

■ Leveling feet (4)

■ 5/16" (7.94 mm) Allen head

bolts (6)

1

■ 1

/8" (2.9 cm) lag

screws (12)

■ Allen wrench

Workbench Use Requirements

Excessive Weight Hazard

Use two or more people to move and assemble
workbench.

Failure to do so can result in back or other injury.

■ Intended for use in a garage.

■ Maximum weight limit is 1,500 lbs (680 kg) for the workbench.

Unpack the Workbench

1. Unpack the legs, braces, and hardware from the box. Verify

contents. See the “Parts Supplied” section.
NOTE: Leave the workbench top on the cardboard during

assembly.

2. Remove the corners from the workbench top. The pre-drilled

holes should be visible.

3. Dispose of/recycle all packaging materials.

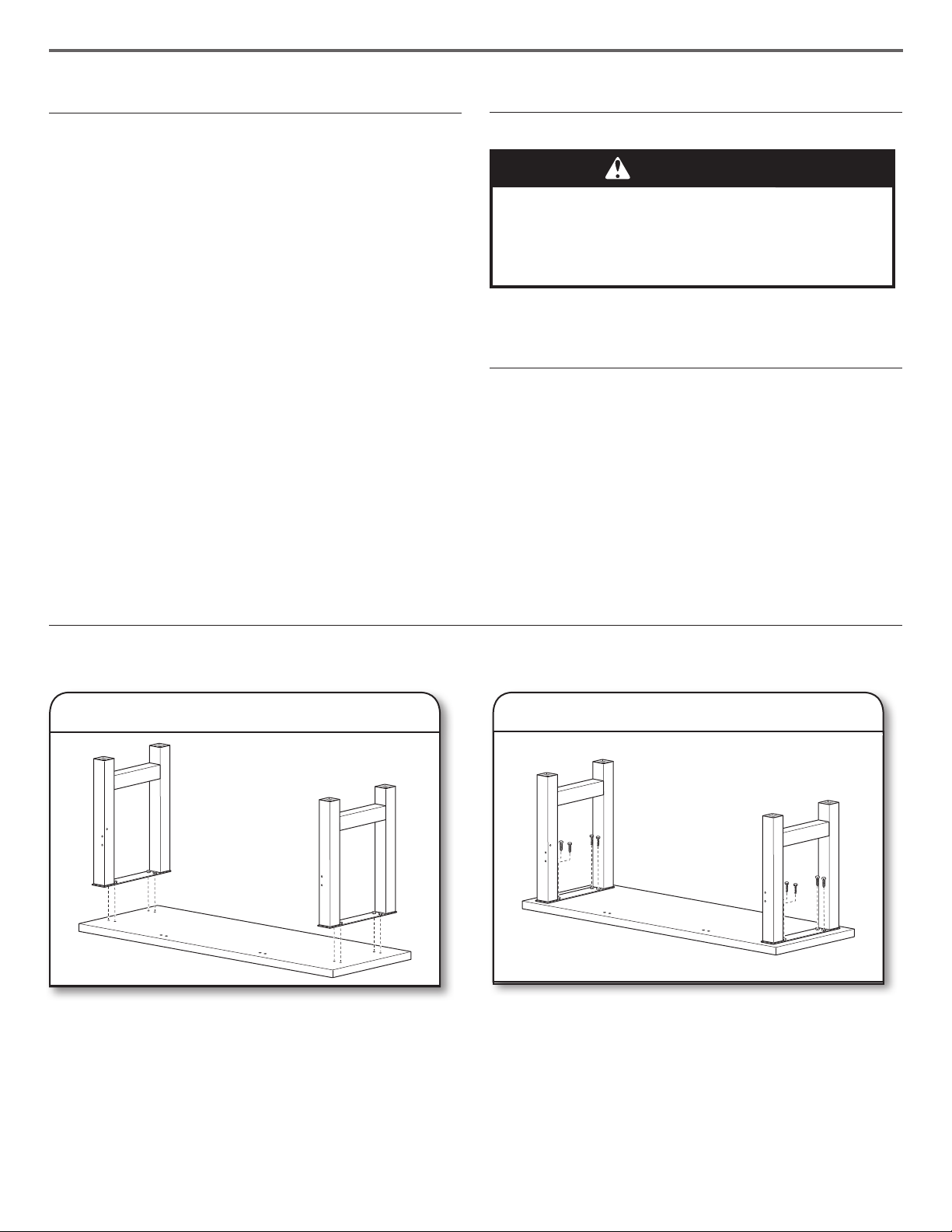

Install Legs and Angle Braces

IMPORTANT: The pre-drilled holes on the underside of the workbench top are along the rear edge of the workbench.

1. Place legs

With the single rivet nuts facing inward and the two rivet nut
holes per leg to rear of the bench, place each pair of legs
on the underside of the workbench top. Align the holes in
the plate with the pre-drilled holes in the workbench top.

2. Fasten legs to workbench top

Using eight lag screws (four screws per pair), fasten the
legs to the workbench top. Do not completely tighten the
screws.

4

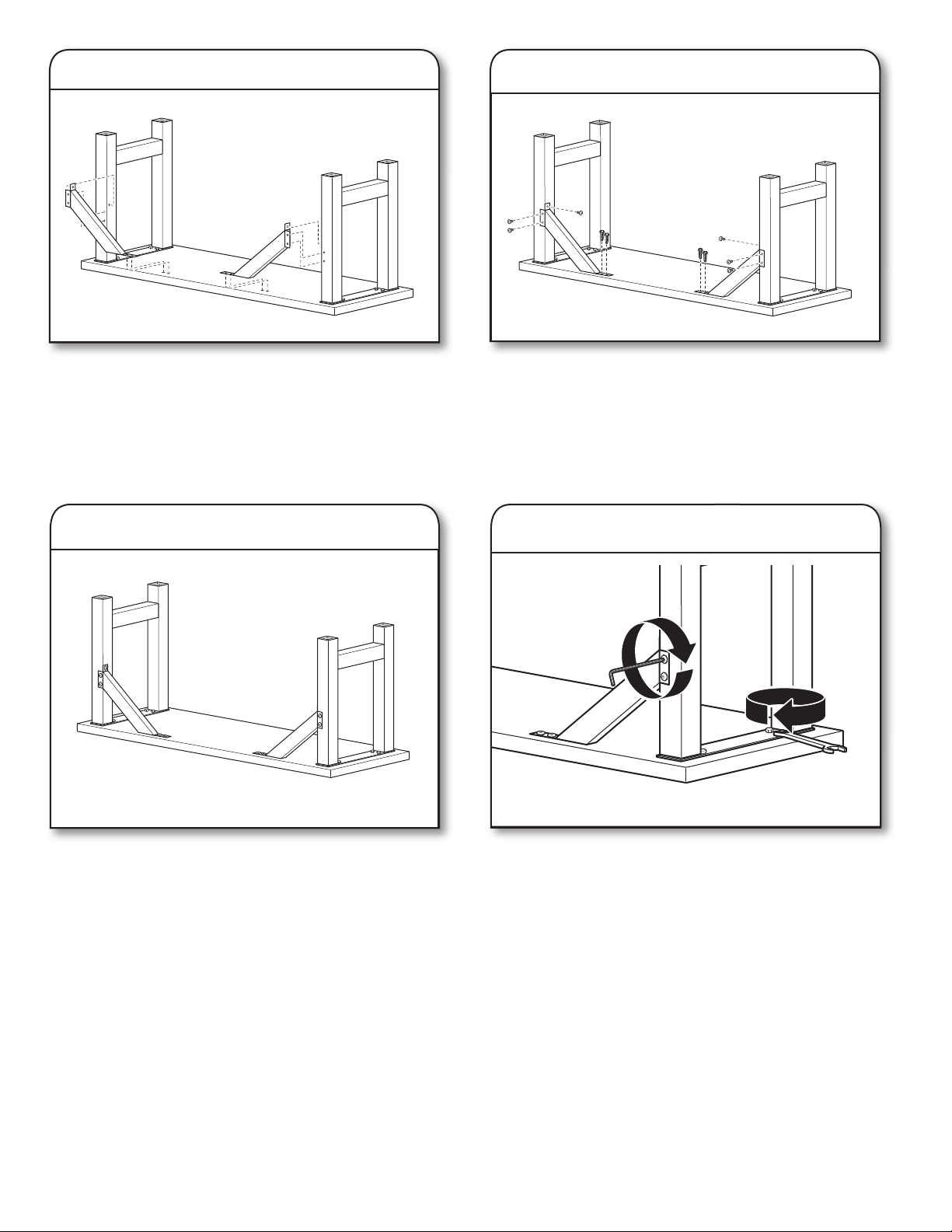

3. Align angle brace holes

4. Fasten angle braces to workbench

Align the holes in the angle braces with the holes in the
workbench top and the holes in the legs.

IMPORTANT: The angle braces are left-hand side and right­hand side specific. If the hole pattern doesn’t match on one
side, try the other side.

5. Fasten angle braces to legs

Using two lag screws per brace, fasten the angle braces to the
underside of the workbench top. Do not completely tighten the
screws.

6. Tighten screws and bolts

Using three Allen head bolts per brace, fasten the angle
braces to the legs.

Completely tighten all screws and bolts.

5

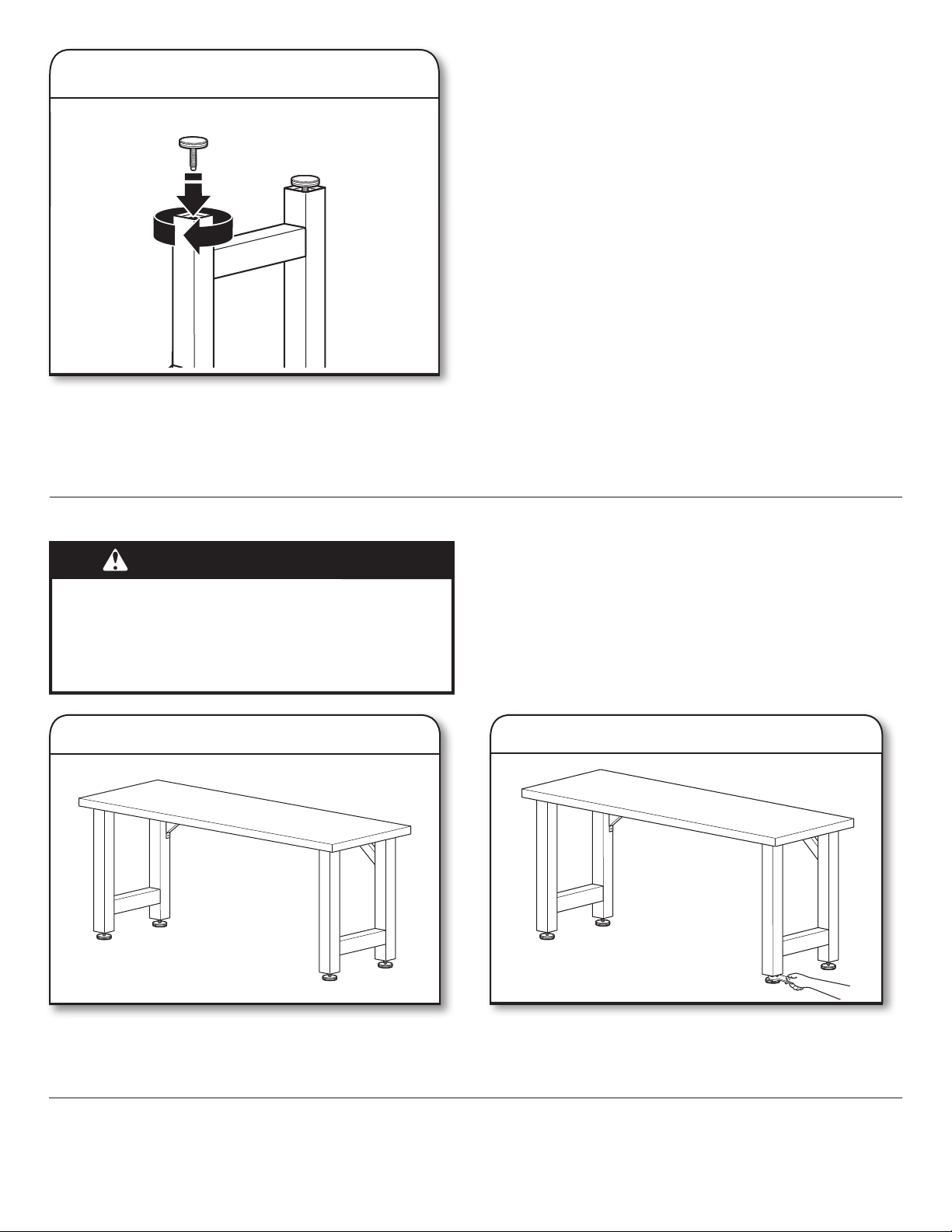

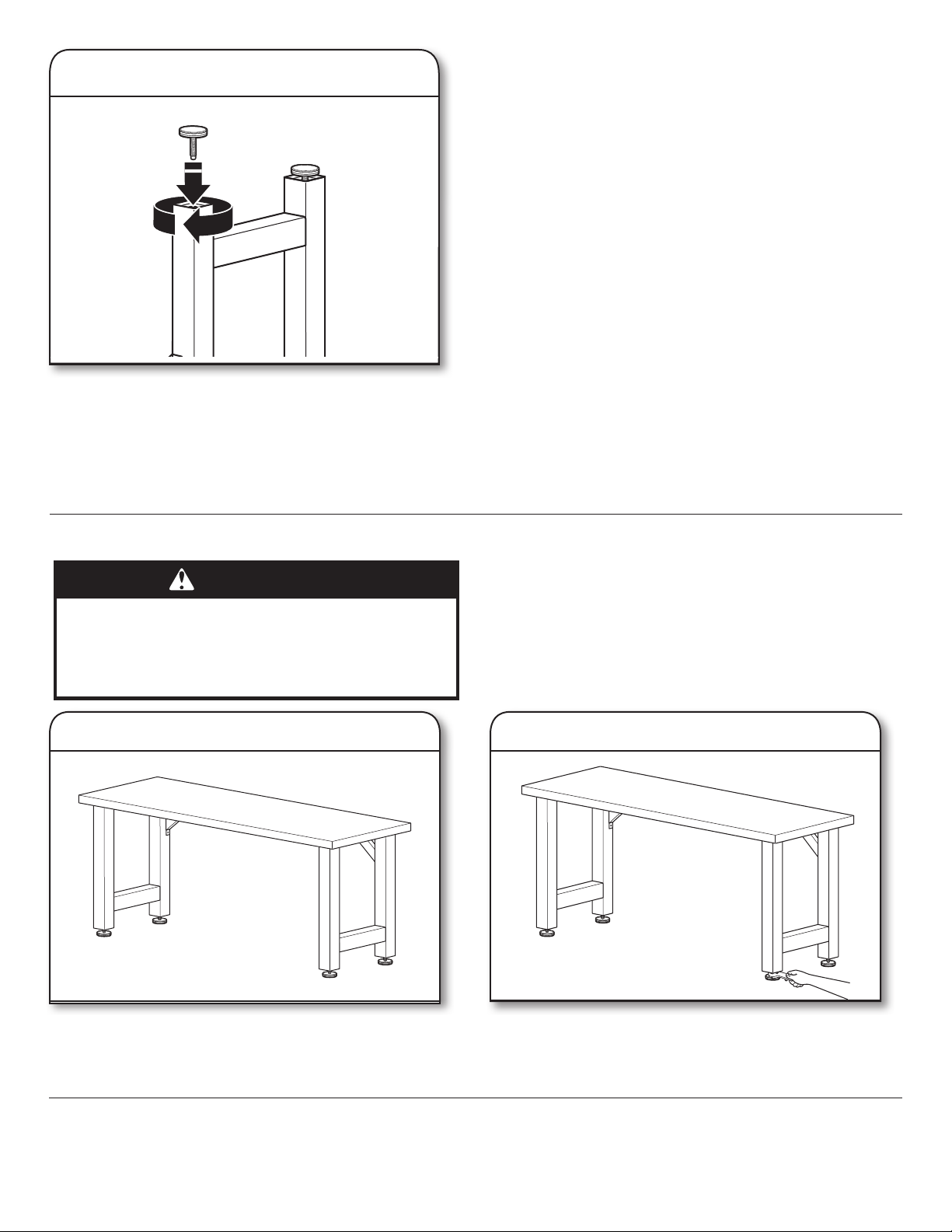

7. Attach the leveling feet

If not already installed, screw in the four leveling feet.
The leveling feet have a flat side designed for use with an
adjustable wrench, if needed.

IMPORTANT: Screw each leveling foot a minimum of 3.5 turns
into each leg to ensure feet are secure.

Complete the Assembly

WARNING

Excessive Weight Hazard

Use two or more people to move and assemble
workbench.

Failure to do so can result in back or other injury.

2. Adjust leveling legs1. Stand up workbench

Using two or more people, stand the workbench upright
and place it in its final location.

Adjust the leveling legs as needed.
IMPORTANT: When adjusting the leveling legs, be sure they

are at least 1/4" (6.35 mm) deep into the workbench leg.

Workbench Care

1. Wash the workbench with a mild detergent and warm water. Do not allow water to remain on the workbench for any length of time.

2. Rinse completely and dry thoroughly.

6

7

SÉCURITÉ DE L’ÉTABLI

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

Risque possible de décès ou de blessure grave si vous ne

DANGER

AVERTISSEMENT

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.

8

P6

P 4

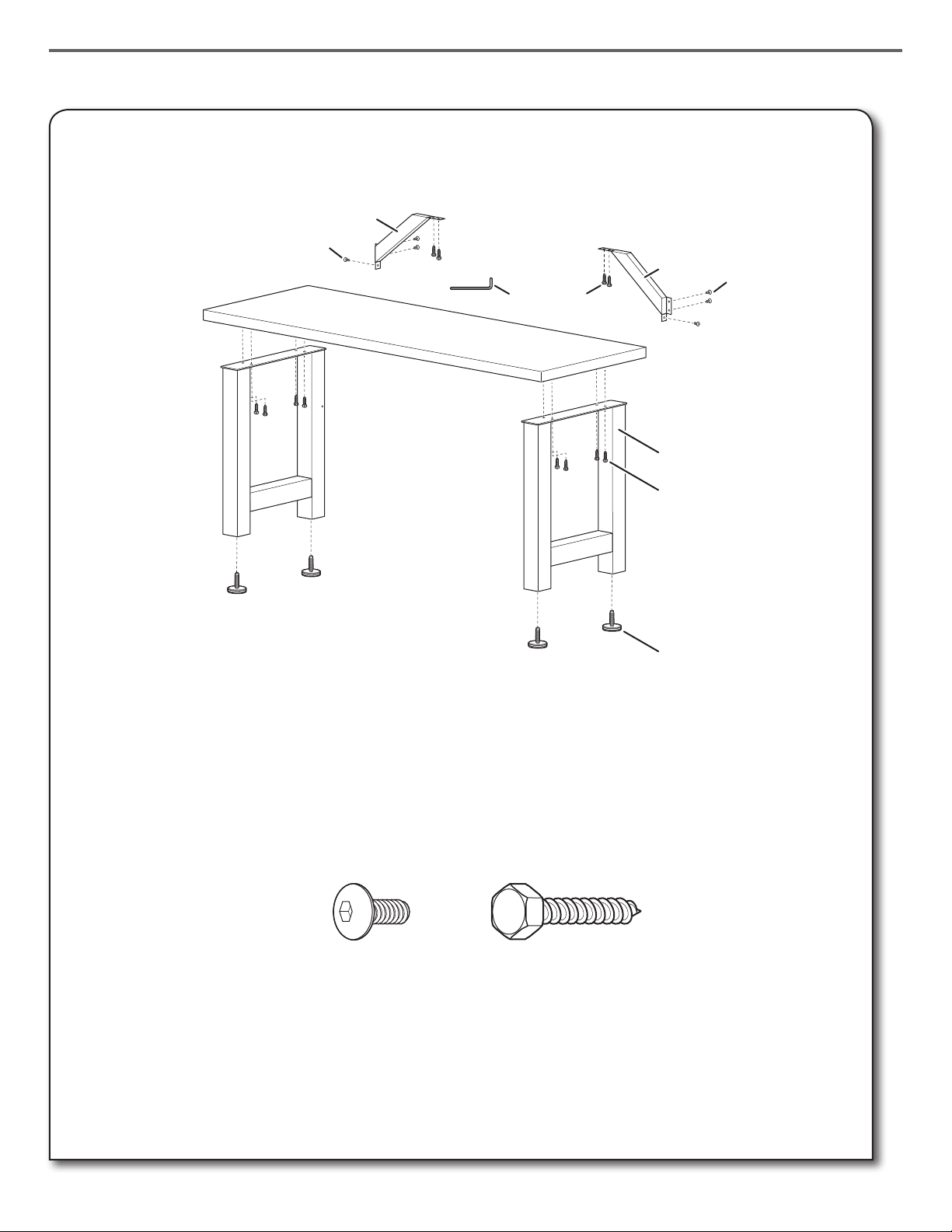

PIÈCES

P 1

P8

P7

P3

P2

P7

P6

P1. Dessus de l’établi
P2. Pieds de l’établi

(deux ensembles soudés)
P3. Entretoise d‘angle droit
P4. Entretoise d‘angle gauche
P5. Pieds de nivellement (4)

P6 P7

P6. Vis de Allen de 5/16"

(7,94 mm) (6)

P7. Vis d’ancrage de 11/8"

(2,9 cm) (12)

P8. Clé Allen

P5

9

INSTRUCTIONS D’ASSEMBLAGE

Outillage et pièces

Rassembler les outils et pièces necessaires avant de commencer
l’installation.

Outillage requis

■ Clé á douille de 1/2"(12,7 mm)

pour vis d’ancrage

Pièces fournies

■ Dessus de l’établi

■ Pieds de l’établi

(deux ensembles soudés)

■ Entretoise d’angle droit

■ Entretoise d’angle gauche

■ Pieds de nivellement (4)

■ Vis de Allen de 5/16"

(7,94 mm) (6)

1

■ Vis d’ancrage de 1

(2,9 cm) (12)

■ Clé Allen

8

/

"

Spécications d’utilisation

de l’établi

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer
les étagères.

Le non-respect de cet avertissement pourrait entraîner
une blessure au dos ou autre blessure.

■ Conçu pour être utilisé dans un garage.

■ La limite de charge maximale est de 1 500 lb (680 kg)

pour

l’établi

.

Deballage de I’établi

1. Déballer les pieds, le entretoise, et le matériel de la boîte.

V

é

rifier le contenu. Voir la seccion “Pièces fournies”.

l’établi

l’établi

sur le carton

. Les trous

REMARQUE : Laisser le dessus de
d’emballage lors de l’assemblage.

2.

Enlever les cornières du dessus de
prépercés devraient être visibles.

3.

Jeter ou recycler tous les matériaux d’emballage.

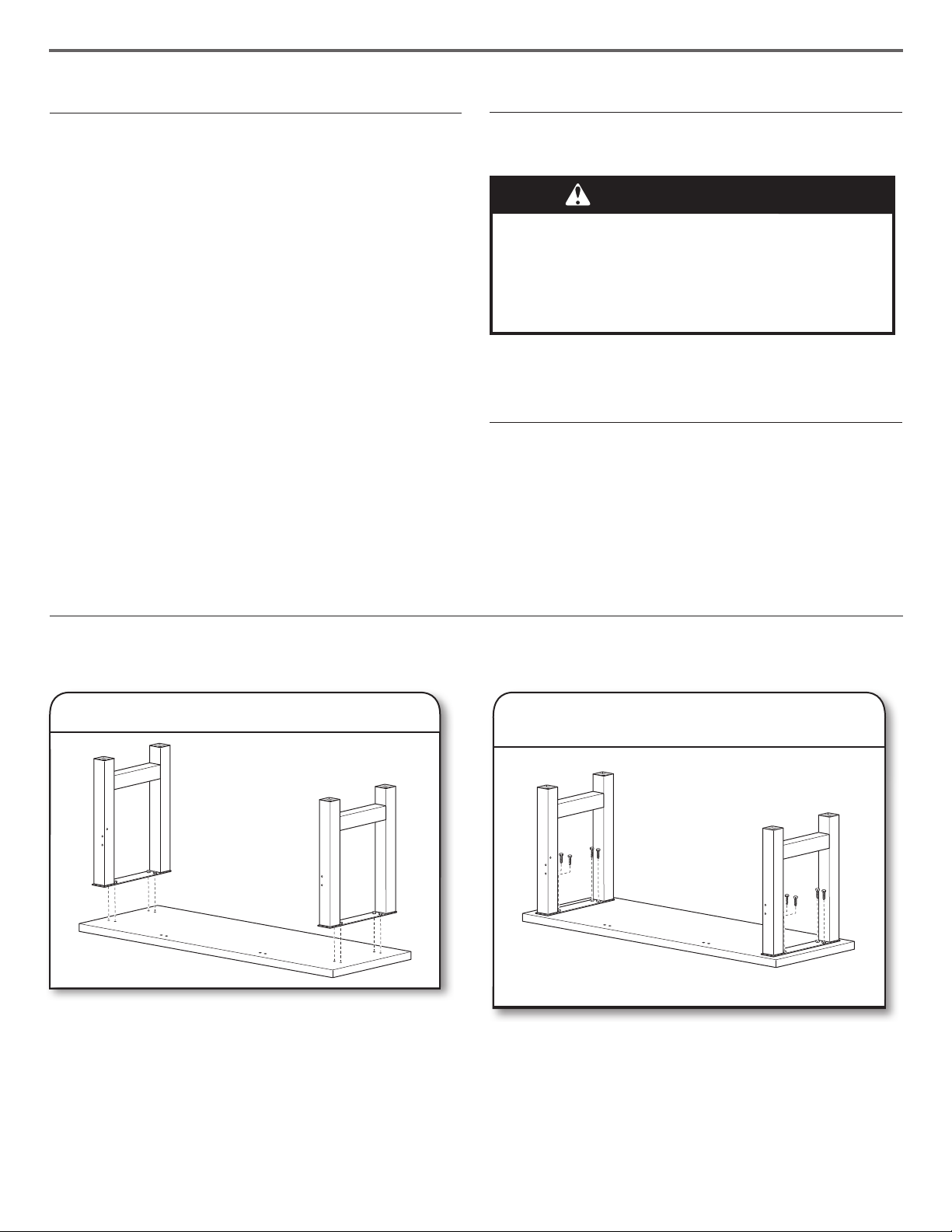

Installation des pieds et supports d’angle

IMPORTANT : Les trous prépercés dans la face inférieure du sommet de l’établi se trouvent le long de la rive arriére de l’établi.

1. Placer les pieds

Avec les écrous rivés simples orientés vers l’interieur et les
deux trous écrous rivés par pied á l’arriére de l’établi, placer
chaque paire de pieds sur la face inférieure du sommet et
aligner les trous de la plaque avec les trous prépercés du
sommet de l’établi.

2. Fixer les pieds au sommet de l’établi

A l’aide de huit vis d’ancrage (quatre vis par paire), fixer les
pieds au sommet de l’établi. Ne pas serrer completement
les vis.

10

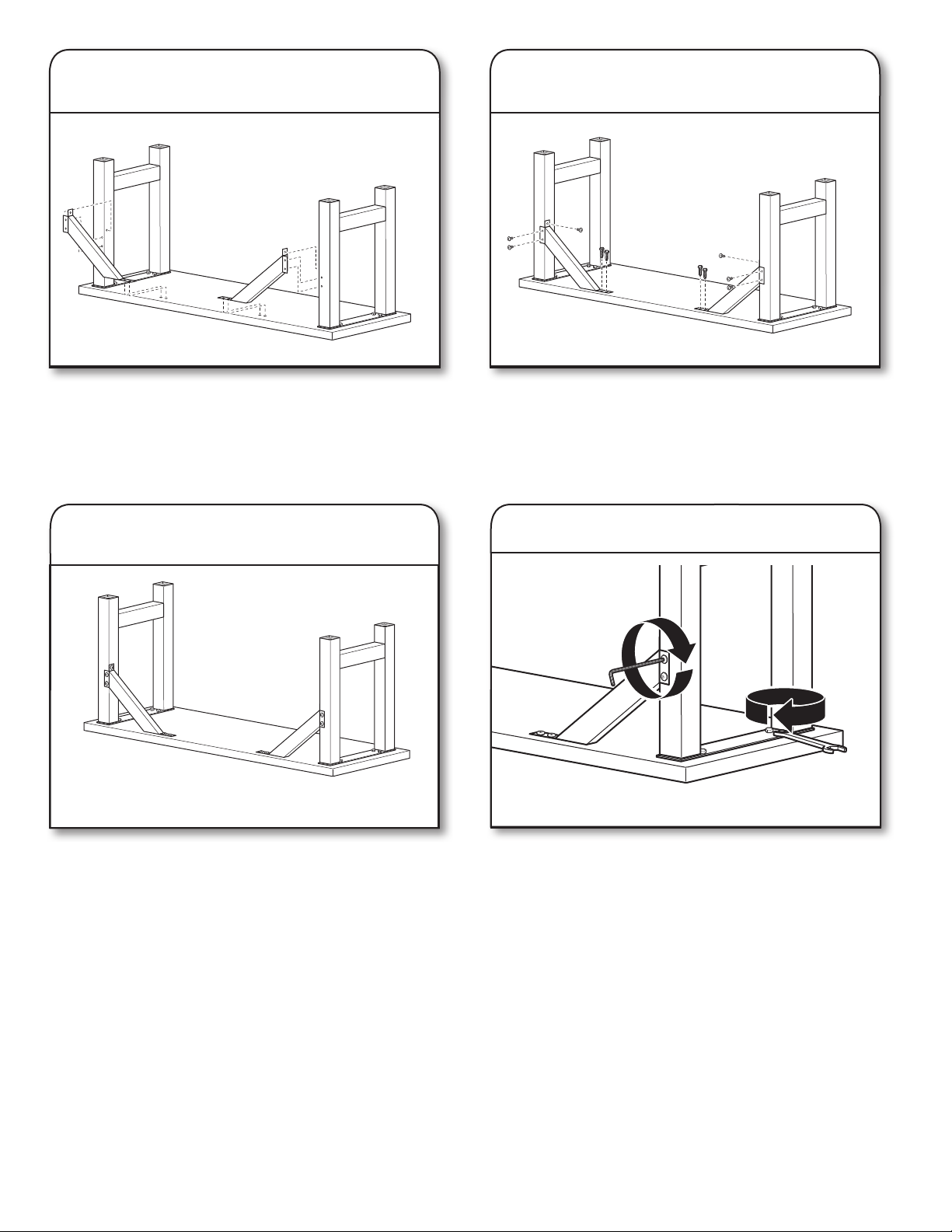

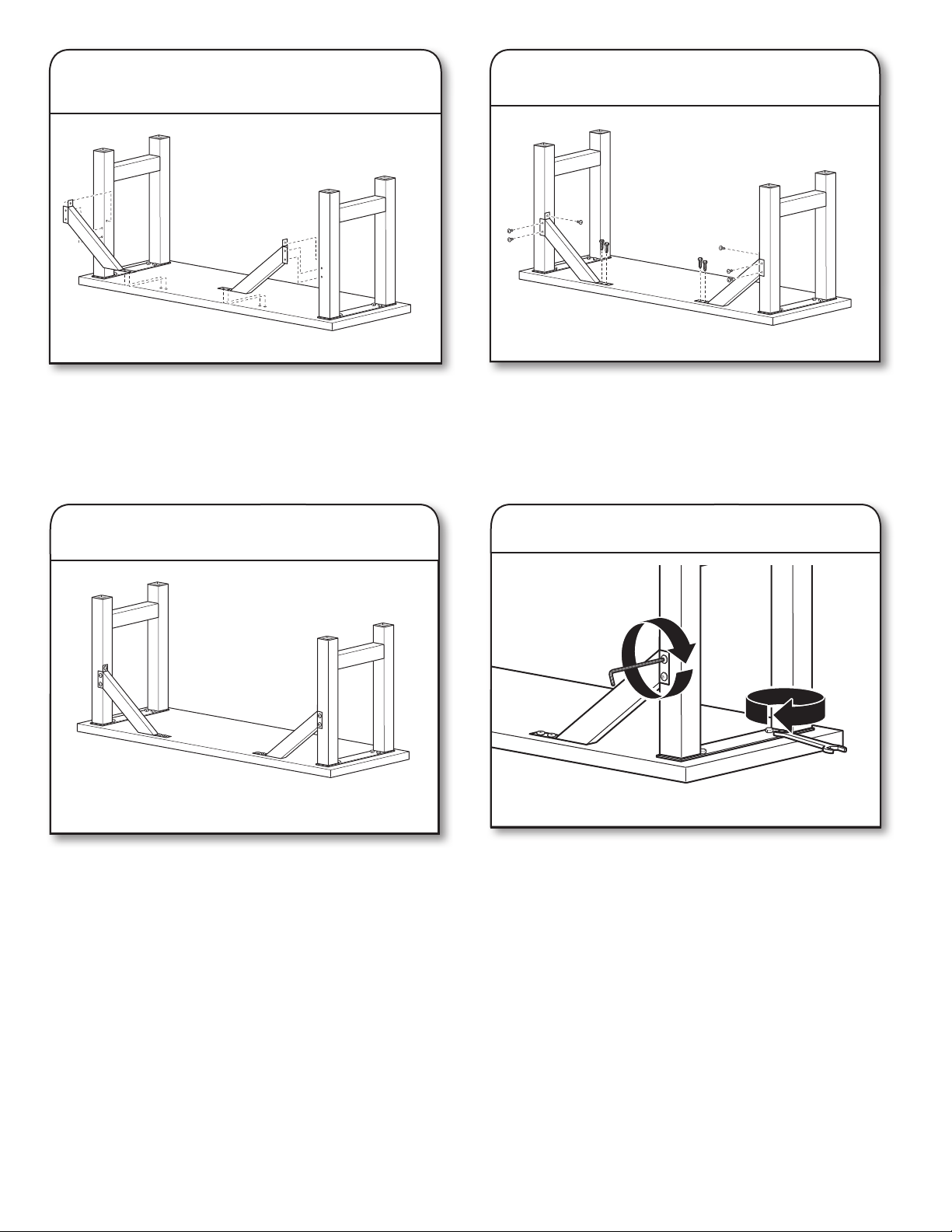

3. Aligner les trous des supports

d’angle

4. Fixer les supports d’angle aux

l’établi

Aligner les trous des supports d’angle avec les trous du
sommet de l’établi et les trous des pieds.

IMPORTANT : Certains supports d’angle sent conçus pour
une utilisation à gauche, d’autres à droite. Si la configuration
des trous ne correspond pas d’un côté, essayer l’autre.

5. Fixer les supports d’angle aux

pieds

Utiliser deux vis d’ancrage par support, fixer les supports
d’angle à la face inférieure du sommet de l’établi. Ne pas
serrer complètement les vis.

6. Serrer les vis et les boules

À raison de trois vis Allen par support, fixer les supports
d’angle aux pieds. Ne pas serrer complètement les vis.

Serrer complètement toutes les vis et les boules.

11

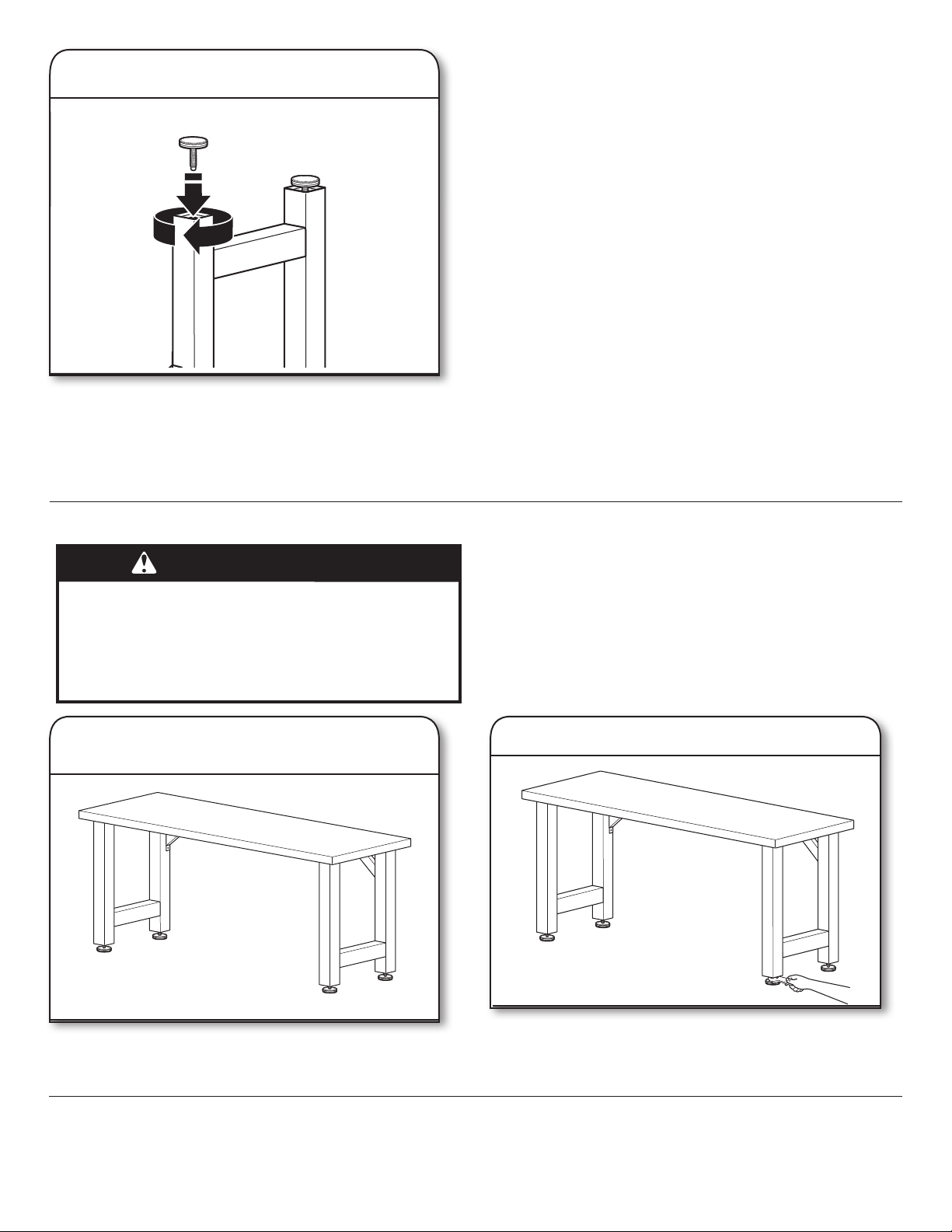

7. Visser les pieds de nivellement

Visser les pieds de nivellement. Les pieds de nivellement ont
un côté plat conçu pour l’utilisation d’une clé a molette si
nécessaire.

IMPORTANT : Visser chaque pied de nivellement un minimum
de 3,5 tours complets pour s'assurer que les pieds sont
sécurisés.

Fin de I’assemblage

AVERTISSEMENT

Risque de poids excessif

Au moins deux personnes sont requises pour déplacer
les étagères.

Le non-respect de cet avertissement pourrait entraîner
une blessure au dos ou autre blessure.

1. Mettre l’établi

2. Regler les pieds de nivellement

À deux personnes ou plus, mettre l’établi debout et le
placer à son emplacement final.

Régler les pieds de nivellement si nécessaire.
IMPORTANT : Lorsqu’on règle les pieds de nlvellement,

s’assurer qu’ils sent engagés dans le pied de l’établi d’au
mains 1/4" (6,35 mm).

Entretien de l’établi

1. Laver l’établi avec un détergent doux et de l’eau tiède. Veiller à ne jamais laisser d’eau sur l’établi.

2. Rincer complètement et bien sécher.

12

13

SEGURIDAD DE LA MESA DE TRABAJO

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

ADVERTENCIA

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.

14

P6

P 4

PIEZAS

P 1

P8

P7

P3

P2

P7

P6

P1. Superficie de la mesa de trabajo
P2. Patas de la mesa de trabajo

(dos juegos soldados)
P3. Refuerzo del ángulo derecho
P4. Refuerzo def ángulo izquierdo
P5. Patas niveladoras (4)

P6 P7

P6. Pernos Allen de 5/16"

(7,94 mm) (6)

P7. Tirafondos de 11/8"

(2,9 cm) (12)

P8. Llave Allen

P5

15

INSTRUCCIONES DE ENSAMBLAJE

ADVERTENCIA

Piezas y herramientas

Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.

Herramientas necesarias

■ Llave de tube de 1/2"

(12,7 mm) para tirafondos

Piezas suministradas

■ Superficie de la mesa de

trabajo

■ Patas de la mesa de trabajo

(dos juegos soldados)

■ Refuerzo del ángulo derecho

■ Refuerzo def ángulo

izquierdo

■ Patas niveladoras (4)

■ Pernos Allen de 5/16"

(7,94 mm) (6)

■ Tirafondos de 1

(2,9 cm) (12)

■ Llave Allen

1

/8"

Requisitos para el uso de la

mesa de trabajo

Peligro de Peso Excesivo

Use dos o más personas para mover y ensamblar
la mesa de trabajo.

No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

■ Diseñada para usarse en un garage.

■ El límite de peso máximo es de 1 500 lbs (680 kg) para la

mesa.

Desempaque la mesa de

trabajo

1. Desempaque las patas, los refuerzos y el herraje de la caja.

Verifique el contenido. Vea la sección “Piezas suministradas”.
NOTA: Deje la superficie de la mesa de trabajo encima del

cartón durante el ensamlaje.

2. Quite las esquinas de la superficie de la mesa de trabajo. Los

orificios pretaladrados deberán estar a la vista.

3. Deshágase de todos los materiales de embalaje o reciclelos.

lnstale las patas y los soportes en àngulo

IMPORTANTE: Los orificios pretaladrados en la parte inferior de la superficie de la mesa de trabajo estan a lo largo del borde posterior
de la misma.

1. Coloque patas

2. Sujete las patas a la superficie

de trabajo

Con las tuercas con remache simple mirando hacia dentro
y los dos orificios remache simples por pata mirando hacia
la parte posterior de la mesa de trabajo, coloque cada par
de patas en la parte inferior de la superficie y alinee los
orificios en la placa con los orificios pretaladrados en la
mesa de trabajo.

Sujete las patas a la superficie de trabajo con los ocho
tirafondos (cuatro tornillos por cada par). No apriete los
tornillos por completo.

16

3. Alignee los orificios de los soportes

en ángulo

4. Sujete los soportes en

al trabajo

ángulo

Alinee los orificios en los soportes en ángulo con los orificios
en la superficie de la mesa de trabajo y los orificios en las
patas.

IMPORTANTE: Los soportes en angulo son especificos para
el lado izquierdo y el lado derecho. Si el modelo de orificios
no coincide en un lado, pruebe en el otro lado.

5. Sujete los soportes en ángulo

a las patas

Sujete los soportes en ángulo a la parte inferior de la mesa de
trabajo con dos tirafondos por cada soporte. No apriete los
tornillos por completo.

6. Apriete los tornillos y los pernos

Sujete los soportes en ángulo a las patas usando tres pernos
Allen por cada soporte.

Apriete por completo todos los tornillos y los pemos.

17

7. Atornille las patas niveladoras

Si aún no está instalado, atornille las patas niveladoras. Las
patas niveladoras tienen unlado piano diseñado para usar con
una llave de tuercas ajustable, si es necesario.

IMPORTANTE: Atornille cada pie nivelador un mínimo de
3,5 vueltas en cada pierna para asegurar que los pies estén
seguros.

Complete el ensamblaje

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover y ensamblar
la mesa de trabajo.

No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.

1. Coloque la mesa en posición

vertical

2. Ajuste patas niveladoras

Con la ayuda de dos o mas personas, coloque la mesa de
trabajo en posición vertical y póngala en su lugar deflnitivo.

Cuidado de la mesa de trabajo

1. Lave la mesa de trabajo con un detergente suave y agua tibia.

período de tiempo.

2. Enjuáguela completamente y séquela meticulosamente.

18

Ajuste las patas niveladoras según sea necesario.
IMPORTANTE: Cuando ajuste las patas niveladoras,

asegúrese de que estén acopladas en la pata de la mesa de
trabajo por lo menos 1/4" (6,35 mm).

No permita que quede agua en la mesa de trabajo por ningún

19

W11100256C

®

/™ ©2017 Gladiator. Used under license in Canada. All rights reserved.

Utilisé sous licence au Canada. Tous droits réservés.

Usada en Canadá bajo licencia. Todos los derechos reservados.

07/17
