Remove the caddy parts and fasteners, and dispose of/recycle all
packaging materials.

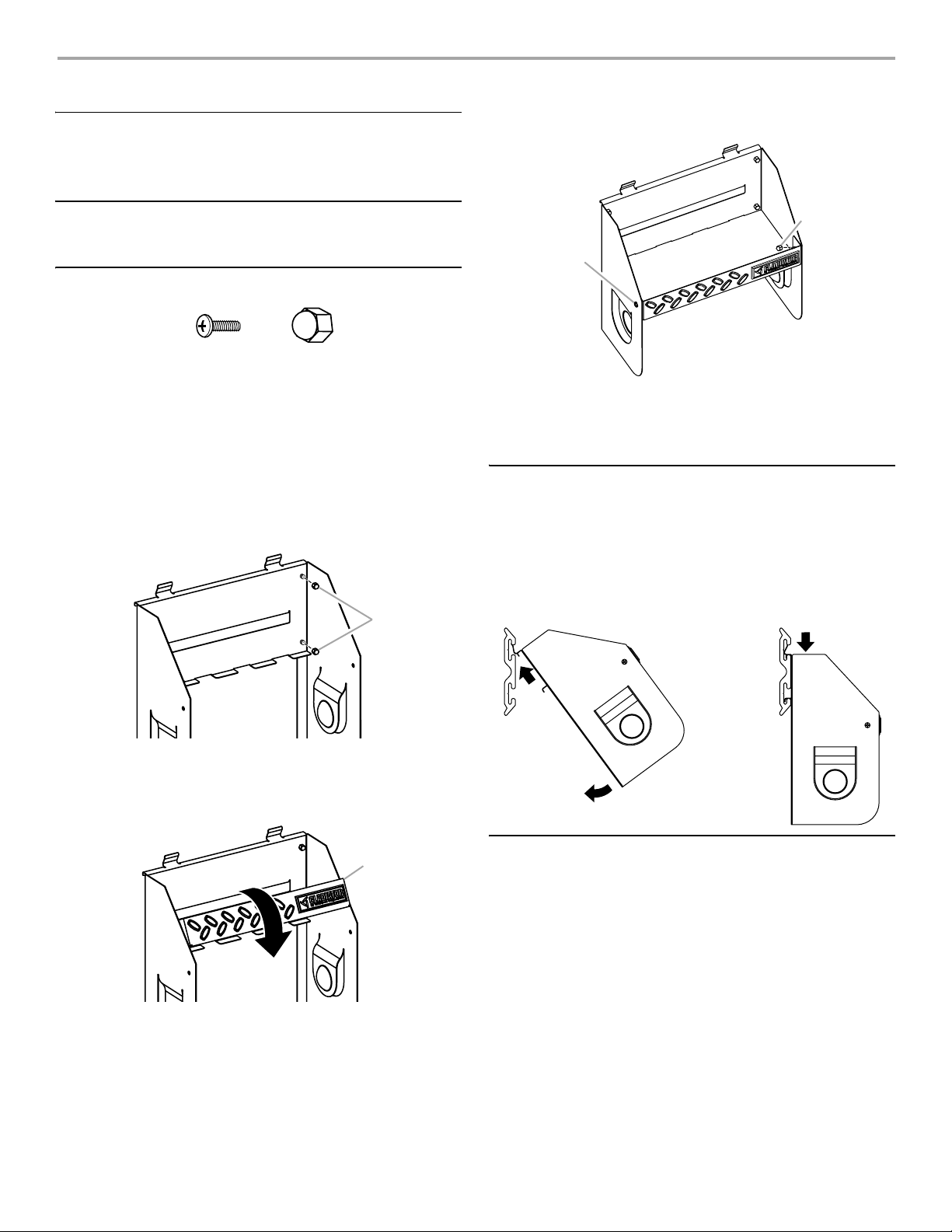

Assemble Clean Up Caddy
F3bF10
F3b Phillips-head screw (2)F10 Acorn nut (6)
Gather the required tools before starting assembly.
Tools Needed:
■ ³⁄₈" Nut driver■ Phillips screwdriver
1. Insert the threaded studs at the top of each side piece into the
two holes in each side of the caddy back.
NOTE: Make sure the bracket rim on the caddy back is to the
outside of the side pieces.
2. Using two acorn nuts (F10) per side, attach the sides to the back.
Completely tighten with a ³⁄₈" nut driver.
®
Garageworks GearWall®
4. Using the two Phillips-head screws (F3b) and two acorn
nuts (F10) fasten the caddy shelf to the sides.
A
A. Phillips-head screw (F3b)
B. Acorn nut (F10)
5. Holding each screw in place with a screwdriver, completely
tighten the acorn nut with the nut driver.
Mount the Clean Up Caddy to the Wall
IMPORTANT: Be sure the GearWall® panels or GearTrack® channels
are installed with mounting screws in every slot and at every stud
location with a maximum of 24" (60.96 cm) horizontally between
screws.
1. Engage the bracket rims located on the back of the caddy into
the slots in the GearWall
up, pushing toward the wall and lowering the rims into the slots.
2. Inspect the caddy from the side to ensure the bracket rims are
fully engaged in the slots as shown.
®
panel or GearTrack® channel by lifting
A. Acorn nuts (F10)
3. Attach the caddy shelf (with the name badge facing up) by
interlocking the shelf tabs with the tabs on the back.
NOTE: The tabs on the caddy back fit underneath the tabs on
the caddy shelf.
A. Bottom piece
2
Warranty
For warranty information:
In U.S.A. call 1-866-342-4089 or visit our website at
www.Gladiator GW.com
In Canada call 1-800-807-6777 or visit our website at
www.gladiatorgarageworks.ca
INSTRUCCIONES DE INSTALACIÓN
A
A
B
Requisitos de uso de la caja para
productos de limpieza
■ Diseñada para ser montada en los paneles GearWall
Gladiator
■ El límite de peso máximo es de 25 lbs (11,4 kg)
®
Garageworks o los canales GearTrack®.
®
4. Usando los dos tornillos Phillips (F3b) y dos tuercas ciegas (F10),
sujete el estante de la caja a los lados.
de
Desempaque las partes de la caja para
productos de limpieza
Quite las partes de la caja y los sujetadores, y deshágase de todos
los materiales de embalaje o recíclelos.
Ensamblaje de la caja para
productos de limpieza
F3bF10
Tornillos Phillips F3b (2)
Reúna las herramientas necesarias antes de comenzar el
ensamblaje.
Herramientas necesarias:
■ Llave de tuercas de ³⁄₈"■ Destornillador Phillips
1. Inserte los husillos roscados en la parte superior de cada pieza
lateral en los orificios a cada lado de la parte posterior de la caja.
NOTA: Asegúrese de que el borde del soporte de la parte
posterior de la caja apunta hacia afuera de las piezas laterales.
2. Usando dos tuercas ciegas (F10) por lado, sujete los lados a la
parte posterior. Apriete por completo con una llave de tuercas de
³⁄₈".
Tuercas ciegas F10 (6)
A
A. Tornillo Phillips (F3b)
B. Tuerca ciega (F10)
5. Sujetando cada tornillo en la posición debida con un
destornillador, apriete por completo la tuerca ciega con la llave
de tuercas.
Monte la caja para productos de limpieza
IMPORTANTE: Asegúrese de que los paneles GearWall® o los
canales GearTrack® estén instalados con tornillos de montaje en
cada ranura y en cada ubicación de los husillos, con una distancia
máxima horizontal de 24" (60,96 cm) entre los tornillos.
1. Enganche los bordes de los soportes, ubicados en la parte
posterior de la caja, en las ranuras del panel GearWall
canal GearTrack
los bordes dentro de las ranuras.
2. Inspeccione la caja por el lado para asegurarse que los bordes
de los soportes estén acoplados completamente en sus
respectivas ranuras, como se muestra.
®
alzando, empujando hacia la pared y bajando
®
o del
A. Tuercas ciegas (F10)
3. Sujete el estante de la caja (con la insignia del nombre hacia
arriba) entrelazando las lengüetas del estante con las lengüetas
de la parte posterior.
NOTA: Las lengüetas de la parte posterior de la caja caben
debajo de las lengüetas del estante de la caja.
A. Pieza inferior
Garantía
Para información sobre la garantía:
En EE.UU., sírvase llamar al 1-866-342-4089 o visite nuestro sitio de
internet en www.Gladiator GW.com
En Canadá, sírvase llamar al 1-800-807-6777 o visite nuestro sitio de
internet en www.gladiatorgarageworks.ca
3
INSTRUCTIONS D'INSTALLATION
A
A
B
Casier à accessoires pour nettoyage -
Exigences pour l'utilisation
■ Produit conçu pour l'installation sur des panneaux Gladiator
Garageworks GearWall
■ Charge maximale : 25 lb (11,4 kg).
®
ou des profilés GearTrack®.
4. Assujettir l'étagère du casier avec les panneaux latéraux : utiliser
deux vis Phillips (F3b) et deux écrous borgnes (F10).
®
Déballage des composants du casier à
accessoires pour nettoyage
Retirer les composants et pièces d'assemblage du casier; jeter ou
recycler les matériaux d'emballage.
Assemblage du casier à accessoires pour
nettoyage
F3bF10
Vis Phillips F3b (2)Écrou borgne F10 (6)
Rassembler les outils nécessaires avant de commencer
l'assemblage.
Outillage nécessaire :
■ Tourne-écrou de ³⁄₈"■ Tournevis Phillips
1. Insérer les goujons du sommet de chaque panneau latéral dans
les deux trous de chaque côté du panneau arrière du casier.
REMARQUE : Veiller à ce que la rive d'accrochage sur le
panneau arrière du casier soit à l'extérieur des pièces latérales.
2. Placer deux écrous borgnes (F10) de chaque côté pour assujettir
les côtés avec le panneau arrière. Serrer complètement avec un
tourne-écrou de ³⁄₈".
A
A. Vis Phillips (F3b)
B. Écrou borgne (F10)
5. Pour le serrage, immobiliser la vis avec un tournevis, et serrer
complètement l'écrou avec un tourne-écrou.
Montage du casier sur le mur
IMPORTANT : Vérifier que lors de l'installation des panneaux
GearWall
placée dans chaque rainure au niveau de chaque poteau du
colombage, avec intervalle horizontal maximum de 24" (60,96 cm)
entre les vis.
1. Engager les rives d'accrochage à l'arrière du panier dans les
2. Inspecter le panier depuis les côtés pour vérifier que les rives
®
ou des profilés GearTrack® , une vis de montage a été
®
rainures du panneau GearWall
soulever, pousser contre le mur, et abaisser pour que les deux
rives s'engagent parfaitement dans les rainures d'accrochage.
d'accrochage sont parfaitement engagées dans les rainures voir l'illustration.
ou du profilé GearTrack® :
A. Écrous borgnes (F10)
3. Installer l'étagère du casier (étiquette de nom orientée vers le
haut) : engager les pattes de l'étagère entre les pattes du
panneau arrière.
REMARQUE : L'étagère doit reposer sur les pattes du panneau
arrière du casier.
