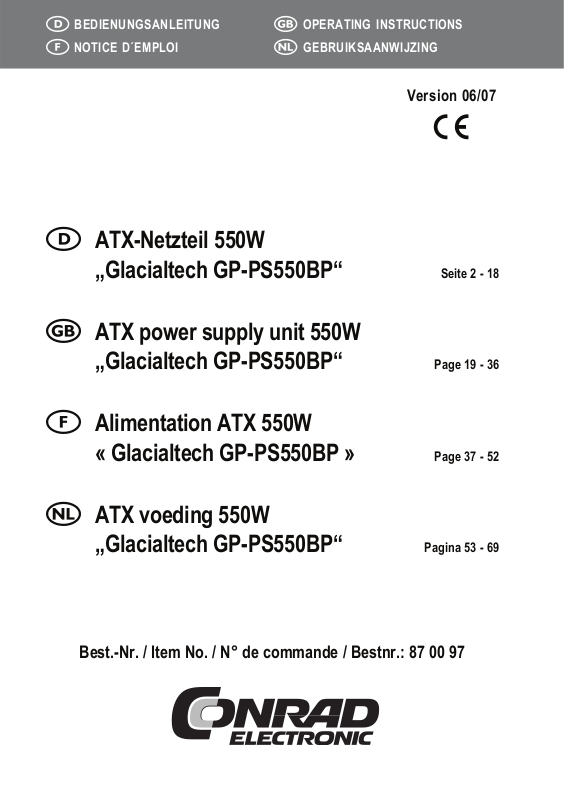

GlacialTech GP-PS550BP User guide [ml]
BEDIENUNGSANLEITUNG
NOTICE D´EMPLOI
OPERATING INSTRUCTIONS
GEBRUIKSAANWIJZING
Version 06/07
ATX-Netzteil 550W
„Glacialtech GP-PS550BP“
ATX power supply unit 550W
„Glacialtech GP-PS550BP“
Alimentation ATX 550W
« Glacialtech GP-PS550BP »
ATX voeding 550W
„Glacialtech GP-PS550BP“
Seite 2 - 18
Page 19 - 36
Page 37 - 52
Pagina 53 - 69
Best.-Nr. / Item No. / N° de commande / Bestnr.: 87 00 97
Inhaltsverzeichnis
1. Einführung ....................................................................................................................................................... 3
2. Bestimmungsgemäße Verwendung .............................................................................................................. 4
3. Symbol-Erklärungen ....................................................................................................................................... 4
4. Lieferumfang ................................................................................................................................................... 4
5. Sicherheitshinweise ........................................................................................................................................ 5
6. Funktionsbeschreibung .................................................................................................................................. 7
7. Bedienelemente und Anschlüsse .................................................................................................................. 8
8. Einbau ........................................................................................................................................................... 10
9. Handhabung.................................................................................................................................................. 12
10. Wartung und Reinigung................................................................................................................................ 13
11. Entsorgung .................................................................................................................................................... 14
12. Behebung von Störungen ............................................................................................................................ 14
13. Technische Daten ......................................................................................................................................... 15
14. Anschlussbelegung der Stecker .................................................................................................................. 16
a) ATX-Stecker .......................................................................................................................................... 16
b) 5.25"-Stecker......................................................................................................................................... 16
c) 3.5"-Stecker ........................................................................................................................................... 17
d) 4poliger ATX12V-Stecker..................................................................................................................... 17
e) 6poliger PCIe-Stecker .......................................................................................................................... 17
f) SATA-Stromstecker .............................................................................................................................. 17
15. Tipps und Hinweise ...................................................................................................................................... 18
Seite
2
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: Tel.: 0180/5 31 21 11
Österreich: Tel.: 072 42/20 30 60
Schweiz: Tel.: 0848/80 12 88
Fax: 0180/5 31 21 10
E-Mail: Bitte verwenden Sie unser Formular im Internet: www.conrad.de, unter der Rubrik
"Kontakt".
Mo. bis Fr. 8.00-18.00 Uhr
Fax: 072 42/20 30 66
E-Mail: support@conrad.at
Mo. bis Do., 8.00-17.00 Uhr, Fr. 8.00-14.00 Uhr
Fax: 0848/80 12 89
E-Mail: support@conrad.ch
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr
3
2. Bestimmungsgemäße Verwendung
Das ATX-Netzteil dient zur Stromversorgung von Komponenten wie Mainboard, Festplatte, DVD-Brenner usw. Das
ATX-Netzteil muss in einem dazu geeigneten Computergehäuse montiert und betrieben werden.
Das Produkt darf nicht feucht oder nass werden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Das Gehäuse darf nicht geöffnet werden. Die auf dem Produkt befindlichen Aufkleber dürfen nicht beschädigt oder
entfernt werden, ebenso dürfen keinerlei Schrauben oder Befestigungen des Produkts gelöst oder entfernt werden.
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist dies mit
Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
3. Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B.
durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung,
Betrieb oder Bedienung hin.
Das "Hand"-Symbol steht für spezielle Tipps und Bedienhinweise.
4. Lieferumfang
• ATX-Netzteil
• Netzkabel
• Bedienungsanleitung
4
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht
nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden
Punkte aufmerksam durch:
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten, diese könnten versuchen,
Gegenstände durch die Gehäuseöffnungen ins Gerät zu stecken. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
• Das Produkt ist nur zum Betrieb in trockenen Innenräumen geeignet, es darf nicht feucht oder nass
werden. Dabei besteht nicht nur die Gefahr der Zerstörung des Produkts, sondern auch Lebensgefahr durch einen elektrischen Schlag!
• Das Netzteil ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Netzsteckdose in Schutzkontakt-Ausführung des öffentlichen Versorgungsnetzes verwendet werden.
Das Netzteil darf nur an eine Netzspannung von 230V~/50Hz bzw. 115V~/60Hz angeschlossen
werden.
Die Umschaltung zwischen den beiden verschiedenen Eingangsspannungen erfolgt über
einen Spannungswahlschalter in der Nähe der Netzbuchse. Wählen Sie die Eingangsspannung anhand Ihres Stromnetzes.
Bei falscher Einstellung wird nicht nur das Netzteil zerstört, sondern es bestehen weitere
Gefahren, wie z.B. elektrischer Schlag oder Brand.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann
Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden
bzw. das Netzteil mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare
Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische
Sicherheit beeinträchtigen.
Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen
Schlages!
5
Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie erst jetzt das Netzkabel aus der Netzsteckdose. Das Produkt
darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Stellen Sie keine offenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe
ab.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Fassen Sie Netzteil, Computer, Netzkabel und Netzstecker niemals mit feuchten oder nassen
Händen an, Gefahr eines lebensgefährlichen elektrischen Schlages!
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose; ziehen Sie ihn immer nur an den
dafür vorgesehenen Griffflächen aus der Netzsteckdose. Gleiches gilt für den Kaltgeräteanschluss.
• Knicken Sie die Kabel nicht, stellen Sie keine Gegenstände darauf ab.
• Sollte das Netzkabel Beschädigungen aufweisen, so berühren Sie das Netzkabel nicht. Schalten
Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Tauschen
Sie das Netzkabel danach gegen ein Neues mit gleichen technischen Daten aus. Eine Reparatur
des beschädigten Netzkabels ist nicht zulässig! Es besteht Lebensgefahr durch einen elektrischen
Schlag!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des
Produkts durch geschultes Personal verantwortlich zu überwachen.
6
6. Funktionsbeschreibung
Das ATX-Netzteil wandelt die Netzspannung (230V~/50Hz oder 115V~/60Hz) in die intern vom Computer benötigten
Gleichspannungen (+5V=, +12V=, -12V= und +3.3V=) um.
Ein Spannungswahlschalter auf der Rückseite dient zur Auswahl der bei Ihnen vorhandenen Netzspannung (Schalterstellung "230" = 230V~/50Hz, Schalterstellung "115" = 115V~/60Hz).
Bevor das Netzteil an die Netzspannung angeschlossen wird, müssen Sie die an Ihrem Ort vorhandene
Netzspannung feststellen (z.B. beim örtlichen Energieversorger nachfragen) und den Schalter in die
richtige Position bringen. Erst danach darf das Netzteil an die Netzspannung angeschlossen und in
Betrieb genommen werden.
Für Westeuropa ist normalerweise immer die Einstellung "230" zu verwenden.
Ein eingebauter Lüfter führt überschüssige Wärme, die bei der Umwandlung der Spannung entsteht, nach außen
ab.
Über den Netzschalter auf der Rückseite kann das ATX-Netzteil ein- und ausgeschaltet werden.
Der Computer startet jedoch beim Einschalten des Netzschalters noch nicht. Sowohl Netzteil als auch
das angeschlossene Mainboard bzw. der Computer befinden sich erst im sog. "Standby"-Betrieb.
Zum Start des Rechners muss der Power-Taster auf der Frontseite Ihres ATX-Gehäuses kurz gedrückt
werden. Der Taster muss über ein Kabel mit dem entsprechenden Anschluss auf Ihrem Mainboard
verbunden sein (z.B. Anschluss "ATX-Power" o.ä., siehe Anleitung zum Mainboard).
Wenn Sie Ihren Computer durch den Power-Taster ausschalten (oder das Betriebssystem den
Computer automatisch herunterfährt und ausschaltet) , liegt immer noch eine Standby-Spannung an
Ihrem Mainboard an.
Diese wird z.B. benötigt zum Einschalten des Computers über Tastatur oder Maus (sofern das BIOS
Ihres Computers diese Möglichkeit vorsieht) oder das automatische Einschalten/Hochfahren bei
einem Modem-/ISDN-Anruf/Netzwerkzugriff (abhängig von BIOS, Hard- und Software).
Bei Eingriffen in Ihren Computer (z.B. wenn Sie eine neue Steckkarte einbauen wollen), muss deshalb
vorher das ATX-Netzteil über den auf dem ATX-Netzteil befindlichen Netzschalter ausgeschaltet und
von der Netzspannung getrennt werden, ziehen Sie zusätzlich immer den Netzstecker!
Andernfalls können Mainboard und auch weitere Komponenten beschädigt werden!
7
7. Bedienelemente und Anschlüsse
I
O
B
A
230
I
O
C
D
E
Möglicherweise sieht die Rückseite des gelieferten Netzteils etwas anders aus (z.B. wenn die
A Lüfter
Der Lüfter bläst warme Luft aus dem Netzteil nach außen. Durch Öffnungen innen am Netzteil wird Luft aus dem
Gehäuseinneren angezogen.
B Netzbuchse (Kaltgerätebuchse)
Über diese Buchse auf der Rückseite des Netzteils erfolgt die Stromversorgung. Vor dem Anschluss an die
Stromversorgung muss jedoch der Spannungswahlschalter in die richtige Stellung gebracht werden, siehe (C).
Verbinden Sie danach die Buchse mit dem beiliegenden Netzkabel.
C Spannungswahlschalter
Der Schalter dient zur Anpassung an die bei Ihnen vorhandene Netzspannung (Schalterstellung "230" = 230V~/50Hz,
Schalterstellung "115" = 115V~/60Hz).
Anordnung von Netzbuchse und Netzschalter bei neueren Versionen des Netzteils durch den
Hersteller verändert wurde).
Verdecken Sie niemals die Lüftungsöffnungen des Netzteils, durch den Hitzestau wird das Netzteil und
die angeschlossenen Komponenten zerstört! Hindern Sie niemals den Lüfter an seiner Funktion!
Achten Sie unbedingt auf die richtige Einstellung, da andernfalls das Netzteil zerstört wird. Außerdem
bestehen weitere Gefahren, z.B. elektrischer Schlag oder Brand bzw. Explosion.
Kontrollieren Sie die Schalterstellung auf der Rückseite des Netzteils vor einem Anschluss des Geräts
an die Netzspannung! Für Westeuropa ist normalerweise immer die Einstellung "230" zu verwenden.
Im Zweifelsfall fragen Sie vor dem Anschluss bei Ihrem örtlichen Energieversorger nach, welche
Netzspannung vorhanden ist.
8
D Netzschalter
Über den Netzschalter wird das Netzteil eingeschaltet (Schalterstellung "I") oder ausgeschaltet (Schalterstellung
"0").
Bitte beachten Sie dazu unbedingt Kapitel 6 dieser Bedienungsanleitung!
E Schraubenlöcher
Die vier Schraubenlöcher an den äußeren Ecken des Netzteils dienen zur Befestigung des Netzteils im Computergehäuse. Verwenden Sie zum Befestigen im Computergehäuse möglichst alle vier Löcher/Schrauben. Durch das
hohe Gewicht des Netzteils könnte es sonst zu Beschädigungen des Computergehäuses kommen (z.B. bei
Transport).
9
8. Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer
FACHKRAFT oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau wird sowohl das Netzteil als auch Ihr Computer und alle
angeschlossenen Geräte beschädigt. Außerdem ist dies mit Gefahren wie z.B. Kurzschluss,
elektrischem Schlag oder Brandgefahr verbunden.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den das Netzteil eingebaut werden soll und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker!
Das Ausschalten über den Netzschalter genügt nicht!
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Falls das Netzteil als Ersatz z.B. für ein altes, defektes Netzteil dienen soll, so müssen Sie zuerst das vorhandene
Netzteil ausbauen. Entfernen Sie zuerst evtl. vorhandene Kabelbefestigungen und Kabelbinder. Lösen Sie
vorsichtig alle Verbindungsstecker für Mainboard und die eingebauten Geräte.
Halten Sie das alte Netzteil fest und entfernen Sie alle Halteschrauben des Netzteils, so dass es sich aus dem
Computergehäuse herausnehmen lässt.
• Schrauben Sie das neue Netzteil mit 4 Schrauben (Zollgewinde, Gewindelänge max. ca. 5mm) in Ihrem
Computergehäuse fest.
• Zum Abschluss sind die Geräte in Ihrem Computer (Mainboard, Festplatte usw.) mit den entsprechenden Steckern
des Netzteils zu verbinden.
Je nach Mainboard hat der ATX-Stromanschluss 20 oder 24 Pins. Durch das spezielle Design des mitgelieferten
Steckers kann er für beide verwendet werden.
Für einen 20poligen ATX-Anschluss kann ein 4poliges Teil durch einfaches Herausschieben vom restlichen
Stecker getrennt werden (bzw. wieder seitlich aufgeschoben werden).
Vorsicht!
Mit Gewalt läßt sich der ATX-Stecker auch verkehrt herum auf den Anschluss auf dem Mainboard
stecken!
Der ATX-Stecker muss sich leicht aufstecken lassen und dann mit dem Clip an der Seite sauber
einrasten.
• Das ATX-Netzteil verfügt über einen 4poligen ATX2.0-12V-Stecker der für viele Mainboards benötigt wird (z.B. für
Mainboards für Intel-P4- oder AMD64-Prozessor). Er dient dazu, die +12V-Spannung zusätzlich über ExtraLeitungen ans Mainboard anzuschließen (dient zur Entlastung der +12V-Leitung des ATX-Stromsteckers). An
dem 4poligen Stecker finden Sie zwei gelb/schwarze Kabel und zwei schwarze Kabel.
Wenn Ihr Mainboard über diesen Anschluss verfügt, verbinden Sie ihn unbedingt mit diesem Stecker.
Andernfalls startet später der Computer nicht.
Verwenden Sie jedoch nicht den 4poligen Stecker, den Sie von dem breiten 24poligen ATX-Stecker
abgetrennt haben. Dieser ist anders belegt, das Mainboard wird dadurch zerstört!
• Für schnelle PCIe-Grafikkarten steht ein 6poliger PCIe-Stecker zur Verfügung.
10
Wenn Ihre Grafikkarte einen solchen Anschluss hat, muss er mit dem Netzteil verbunden werden.
• Verlegen Sie die Kabel im Computer sauber und geradlinig, achten Sie darauf, daß die Kabel nicht gequetscht oder
anderweitig beschädigt werden. Schützen Sie die Kabel vor den scharfen Kanten im Computergehäuse. Achten
Sie darauf, dass die Kabel nicht in einen Lüfter gelangen.
Verwenden Sie zur Fixierung der Kabel im Computergehäuse z.B. Kabelbinder.
• Kontrollieren Sie, ob der Power-Taster auf der Front Ihres ATX-Gehäuses mit dem entsprechenden Anschluss auf
dem Mainboard verbunden ist.
• Verschließen Sie das Gehäuse des Computers und verbinden Sie ihn wieder mit Ihren anderen Geräten, Kabeln
und Zubehör.
• Verbinden Sie jetzt den Computer mit der Netzspannung und schalten Sie das ATX-Netzteil über den Netzschalter
auf der Rückseite des ATX-Netzteils ein.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche Einstellungen und
Kabelverbindungen.
Andernfalls erzeugt die Grafikkarte kein Bild, es erscheint eine Fehlermeldung beim Rechnerstart oder
es ist kein 3D-Betrieb möglich.
Das Einschalten über den Netzschalter führt nämlich nicht zum Einschalten des Computers (evtl. über
BIOS-Einstellung veränderbar)!
Kontrollieren Sie vor dem Anschluss des Netzteils an die Netzspannung, ob sich der Spannungswahlschalter in der richtigen Stellung befindet, abhängig von der am Einsatzort vorhandenen Netzspannung. Beachten Sie dazu das Kapitel 7 und 8.
Der Computer startet aber noch nicht. Drücken Sie dazu kurz auf den Power-Taster auf der Front Ihres
ATX-Gehäuses, um den Computer einzuschalten.
Bevor Sie das Gehäuse zur Überprüfung öffnen, denken Sie daran, alle Geräte auszuschalten
und von der Netzspannung zu trennen. Das Ausschalten über den Netzschalter genügt nicht,
ziehen Sie den Netzstecker aus der Netzsteckdose!
11
9. Handhabung
Beachten Sie sämtliche Sicherheitshinweise in dieser Bedienungsanleitung!
Der Betrieb des Produkts ist nur in trockenen Innenräumen zulässig. Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden!
Fassen Sie das Gerät und das Netzkabel/Stecker nicht mit feuchten oder nassen Händen an! Es
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Achten Sie auf eine ausreichende Belüftung des Computers/Netzteils am Aufstellungsort. Der
Computer muss so aufgestellt/platziert werden, dass eine Luftzirkulation stattfinden kann. Verdekken Sie nie die Lüftungsöffnungen, decken Sie den Computer bei Betrieb niemals ab.
• Fassen Sie nicht mit irgendwelchen Gegenständen, z.B. Büroklammern, Kugelschreiber, Steckund Stricknadeln usw. in die Lüftungsschlitze und Geräteöffnungen.
Kinder könnten versuchen, Gegenstände (z.B. Spielzeug) in die Lüftungsschlitze, Geräteöffnungen
des ATX-Netzteils bzw. des Computers zu stecken.
Dadurch wird das ATX-Netzteil und der Computer, in den es eingebaut ist, beschädigt. Außerdem
besteht bei Berührung von elektrischen Leitungen und Anschlussstellen Lebensgefahr durch einen
elektrischen Schlag!
• Wenn das Netzteil (bzw. der Computer, in den das Netzteil eingebaut ist) von einem kalten in einen
warmen Raum gebracht wird, kann Kondenswasser entstehen.
Lassen Sie das Netzteil (und den Computer, in den das Netzteil eingebaut ist) zuerst auf
Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten. Dies
kann u.U. mehrere Stunden dauern.
Andernfalls kann nicht nur das Netzteil oder der Computer zerstört werden, sondern es besteht die
Gefahr eines lebensgefährlichen elektrischen Schlages!
• Achten Sie beim Aufstellen des Computers darauf, dass keines der Kabel geknickt oder gequetscht
wird.
• Überprüfen Sie vor jedem Gebrauch das ATX-Netzteil (und den Computer) auf Beschädigungen.
Falls Sie Beschädigungen feststellen, so darf das ATX-Netzteil bzw. der Computer NICHT an die
Netzspannung angeschlossen werden! Es besteht Lebensgefahr!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr funktioniert und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.
12
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose! Ziehen Sie immer den Stecker
an den seitlichen Griffflächen aus der Netzsteckdose. Andernfalls kann das Netzkabel beschädigt
werden, Gefahr durch elektrischen Schlag!
• Das ATX-Netzteil darf nicht geöffnet werden. Es sind keine für Sie zu wartenden Teile im Inneren
des ATX-Netzteils.
• Falls das ATX-Netzteil (bzw. der Computer, in den es eingebaut ist), über längere Zeit nicht benutzt
wird (z.B. bei Lagerung), so schalten Sie es über den Netzschalter aus und ziehen Sie zusätzlich
den Netzstecker des Netzkabels aus der Netzsteckdose.
• Wenn Sie den Computer nur über den Power-Taster auf der Front des Computergehäuses
ausschalten, so befindet sich der Computer bzw. das Netzteil im "Standby"-Modus (ähnlich einem
Fernseher).
Vor Umbauten an dem Computer (z.B. beim Einbau einer Steckkarte) muss deshalb der Computer
von der Netzspannung getrennt werden. Schalten Sie das ATX-Netzteil über den Netzschalter aus
und trennen Sie es von der Netzspannung, ziehen Sie den Netzstecker.
• Das ATX-Netzteil hat im "Standby"-Modus eine (wenn auch geringe) Leistungsaufnahme. Eine
leichte Erwärmung ist deshalb normal.
Pro Monat können im "Standby"-Modus einige kWh (Kilowattstunden) zusammen kommen. Je nach
Strompreis bedeutet dies Kosten von vielleicht 1-2 Euro pro Monat, die leicht eingespart werden
können: Einfach das ATX-Netzteil über den Netzschalter ausschalten, wenn der Computer nicht
benötigt wird.
Dies gilt selbstverständlich auch für andere Produkte ohne eigenen Netzschalter, z.B. TFTMonitore, Computerlautsprecher usw.
10. Wartung und Reinigung
Es sind keine für Sie zu wartenden Teile in dem ATX-Netzteil, öffnen Sie es deshalb niemals. Eine
Wartung oder Reparatur und ein damit verbundenes Öffnen des ATX-Netzteils darf nur von einem
Fachmann oder einer Fachwerkstatt durchgeführt werden.
Die im ATX-Netzteil eingebaute Gerätesicherung ist nur mit Spezialwerkzeug auszutauschen. Versuchen Sie deshalb nicht, die Sicherung selbst auszuwechseln; überlassen Sie dies einem Fachmann
bzw. einer Fachwerkstatt.
Durch den Lüfter, der im ATX-Netzteil eingebaut ist, wird im Laufe der Zeit je nach Aufstellungsort des Computers
mehr oder weniger Staub eingesaugt, der sich im Netzteil und auf den Lüfterschaufeln absetzt. Dieser Staub kann
von außen mittels einem Staubsauger abgesaugt werden.
Trennen Sie das ATX-Netzteil vorher von der Netzspannung, ziehen Sie den Netzstecker!
Zur Reinigung der Außenseite des ATX-Netzteils genügt ein sauberes, trockenes und weiches Tuch.
13
11. Entsorgung
Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften.
12. Behebung von Störungen
Mit dem ATX-Netzteil haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und
betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier
beschreiben, wie Sie mögliche Störungen beheben können.
Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung!
Problem
Keine Funktion
Rechner startet beim Einschalten des Netzteils nicht
Lösungshilfe
• Ist das ATX-Netzteil eingeschaltet?
• Ist das Netzkabel auf beiden Seiten korrekt eingesteckt?
• Ist die Netzsteckdose funktionsfähig?
• Sind alle Verbindungen der Komponenten im Inneren des Computers
korrekt (z.B. ATX-Stecker, 4poliger ATX-12V-Stecker)? Wenn das
Festplattenkabel verdreht aufgesteckt wird, könnte der Computer
wegen einem Kurzschluss nicht starten, das ATX-Netzteil läuft nicht
an!
• Manche Mainboards starten nicht, wenn der CPU-Lüfter nicht oder zu
langsam dreht (z.B. CPU-Lüfter mit Temperatursensor oder mit geringer Drehzahl zur Geräuschsenkung).
• Beim Einschalten des ATX-Netzteils (über den Netzschalter auf der
Rückseite des ATX-Netzteils) liegt nur die Standby-Spannung am
Mainboard an.
Erst der kurze Druck auf den Power-Taster auf der Vorderseite Ihres
Computergehäuses schaltet das ATX-Netzteil ein (sofern der PowerTaster mit dem entsprechenden Anschluss Ihres Mainboards verbunden ist).
Kontrollieren Sie deshalb die korrekte Verbindung von Power-Taster
mit dem Mainboard.
14
13. Technische Daten
• Betrieb an der Netzspannung, 230V~/50Hz oder 115V~/60Hz, umschaltbar per Spannungswahlschalter auf der
Rückseite des Netzteils, siehe Kapitel 5, 6 und 7
• Ausgangsspannungen und Ausgangsströme (siehe auch Aufdruck auf dem Netzteil):
+3.3V= 25A
+5V= 25A
+12V1= 18A
+12V2= 18A
-12V= 0.6A
+5V= Standby 3A
Das Netzteil verfügt über zwei voneinander getrennte +12V=-Zweige (+12V1 und +12V2). Dies soll die
• Folgende Anschlüsse hat das Netzteil (bei neueren Versionen des Netzteils evtl. andere Anzahl von Steckern
möglich):
• Netzschalter auf Geräterückseite
• Passive PFC (Power-Factor-Correction)
gegenseitige Beeinflussung durch hohe Lastströme verhindern.
Bei dem Netzteil fehlt die bei früheren Netzteilen vorhandene Spannung "-5V" (im breiten ATX-Stecker
fehlt an der entsprechenden Stelle ein Anschluss/Kabel). Da diese Spannung von aktuellen Komponenten nicht benötigt wird, hat dies keine weiteren Auswirkungen.
Bei neueren Versionen des Netzteils ist es möglich, dass der Hersteller die Höhe der Ausgangsströme
verändert hat. Beachten Sie den Aufdruck auf dem Typenschild des Netzteils.
- 1 * 24poliger ATX-Stecker (für Mainboard), davon ist ein 4poliges Teil abtrennbar (für Mainboards mit 20pol.
ATX-Stromanschluss)
- 5 * 5.25"-Stromstecker
- 1 * 3.5"-Stromstecker
- 1 * 4poliger ATX2.0-12V-Stecker (für Mainboard mit entsprechendem Anschluss)
- 2 * SATA-Stromstecker
- 1 * 6poliger PCIe-Stecker (für Grafikkarte mit entsprechendem Anschluss)
15
14. Anschlussbelegungen der Stecker
a) ATX-Stecker
Die Farben einzelner Leitungen (z.B. PS ON und Power OK) könnten evtl. abweichen.
Eine Anschlussbuchse ist nicht belegt (das Kabel fehlt). Hier lag bei früheren Netzteilen die heute nicht
mehr erforderliche Spannung "-5V" an.
Ein vierpoliger Teil des Steckers kann abgetrennt werden, damit das Netzteil auch mit Mainboards mit
nur 20poligem ATX-Anschluss verwendet werden kann.
Der dann übrig bleibende 4polige Anschluss darf aber nirgendwo verwendet werden!
GND (schwarz) +3.3V= (orange)
+5V= (rot) +12V= (gelb)
+5V= (rot) +12V= (gelb)
+5V= (rot) +5V= Standby (violett)
(nicht belegt) Power OK (grau)
GND (Schwarz) GND (Schwarz)
GND (Schwarz) +5V= (rot)
GND (Schwarz) GND (Schwarz)
PS ON (grün) +5V= (rot)
GND (Schwarz) GND (Schwarz)
-12V= (blau) +3.3V= (orange)
+3.3V= (orange) +3.3V= (orange)
b) 5.25"-Stecker
+5V= (rot)
GND (Schwarz)
GND (Schwarz)
+12V= (gelb)
16
c) 3.5"-Stecker
+12V= (gelb)
GND (Schwarz)
GND (Schwarz)
+5V= (rot)
d) 4poliger ATX2.0-12V-Stecker
+12V= (gelb) GND (Schwarz)
+12V= (gelb) GND (Schwarz)
e) 6poliger PCIe-Stecker
GND (schwarz) +12V (gelb)
GND (schwarz) +12V (gelb)
GND (schwarz) +12V (gelb)
f) SATA-Stromstecker
+12V= (gelb)
GND (Schwarz)
+5V= (rot)
GND (Schwarz)
+3.3V= (orange)
Da die Kontaktleisten im SATA-Stecker nicht für hohe Ströme geeignet sind, werden die fünf
Anschlusskabel auf mehrere Kontakte aufgeteilt.
17
15. Tipps & Hinweise
• Wie schon erwähnt, ist das Netzteil nach dem Ausschalten über den Power-Taster Ihres ATX-Gehäuses im
"Standby"-Modus. Es ist also nicht von der Netzspannung getrennt! Ähnlich funktioniert z.B. auch ein Fernseher,
den Sie mit der Fernbedienung in den "Standby"-Modus versetzen können.
Das ATX-Netzteil "verbraucht" in diesem "Standby"-Modus immer noch Strom. Um Energie zu sparen, sollten Sie
das ATX-Netzteil deshalb über den Netzschalter ausschalten, wenn Sie Ihren Computer nicht benötigen. Gleiches
gilt selbstverständlich auch für alle anderen Geräte, die an dem Computer angeschlossen sind, z.B. Monitor,
Scanner, Lautsprecher usw.
Geräte ohne "echten" Netzschalter (z.B. viele Computer-Lautsprecher, manche Monitore oder auch alle Geräte
mit Steckernetzteil) können über eine Steckdosenleiste mit Ein-/Ausschalter von der Netzspannung getrennt
werden.
Die Standby-Leistungsaufnahme eines kompletten Computersystems kann leicht 50W erreichen.
Die Anschaffung einer Steckdosenleiste mit Ein-/Ausschalter kann sich deshalb bereits nach einem Jahr bezahlt
machen.
Falls dies bei Ihnen auftritt, schalten Sie zuerst den Schalter der Steckdosenleiste ein und anschließend nacheinander
die einzelnen Geräte. Beim Ausschalten gehen Sie umgekehrt vor, zuerst Geräte ausschalten und danach die
Steckdosenleiste. Es gibt auch sog. "Power-Manager", die das bequeme Ein-/Ausschalten einzelner Steckdosen über
Schalter an der Frontseite erlauben. Solche "Power-Manager" lassen sich z.B. unter dem Monitor platzieren.
• Falls Ihr Mainboard über den 4poligen ATX2.0-Anschluss für die +12V-Spannung verfügt (z.B. auf fast allen
Mainboards für aktuelle Prozessoren zu finden), so verbinden Sie ihn mit dem entsprechenden Anschluss des
ATX-Netzteils (siehe Kapitel 14. d).
Der Anschluss dient für eine bessere Versorgung der Schaltregler auf dem Mainboard (die den Strom bzw. die
Spannung für die CPU erzeugen) und für eine Entlastung der +12V-Leitung des ATX-Stromsteckers. Wird der
Stecker nicht angeschlossen, startet u.U. das Mainboard nicht.
• Für Mainboards mit 20poligem ATX-Stecker ist der 4polige Teilstecker vom 24poligen ATX-Stromstecker zu
trennen, schieben Sie ihn dazu einfach heraus.
Bereits nach einem Tag ist eine Kilowattstunde (1 kWh) sinnlos "verbraucht" und in Wärme umgewandelt worden.
Das gemeinsame Einschalten aller Verbraucher (Computer, Monitor, Drucker usw.) führt möglicherweise dazu, dass der Sicherungsautomat des zugehörigen Stromkreises auslöst, da der Einschaltstrom zu hoch ist.
Tintenstrahldrucker müssen zuerst über den Ein-/Ausschalter des Druckers ausgeschaltet werden,
bevor die Netzspannung z.B. über die Steckdosenleiste abgeschaltet wird. Andernfalls kann der
Drucker den Druckkopf nicht in eine Parkposition bringen, die Düsen des Druckkopfs könnten
austrocknen!
Manche Drucker sollten immer an der Netzspannung angeschlossen bleiben, da sie sonst bei
Rückkehr der Netzspannung (also beim Einschalten über die Steckdosenleiste) einen zusätzlichen
Reinigungsvorgang durchführen. Die Kosten für diesen sinnlosen Tintenverbrauch übersteigen die
Stromeinsparung.
18
Der abgetrennte 4polige Teilstecker darf dann nicht für andere Anschlüsse verwendet werden, lassen
Sie ihn einfach seitlich am Kabel hängen oder sichern Sie ihn mit einem Kabelbinder.
Table of Contents
1. Introduction ..................................................................................................................................................... 20
2. Intended Use ................................................................................................................................................... 21
3. Explanation of Symbols .................................................................................................................................. 21
4. Delivery scope................................................................................................................................................. 21
5. Safety Instructions .......................................................................................................................................... 22
6. Functional Description .................................................................................................................................... 24
7. Controls and Connections .............................................................................................................................. 25
8. Installation ....................................................................................................................................................... 27
9. Handling .......................................................................................................................................................... 29
10. Maintenance and Cleaning ............................................................................................................................ 30
11. Disposal ........................................................................................................................................................... 31
12. Troubleshooting .............................................................................................................................................. 31
13. Technical data................................................................................................................................................. 32
14. Terminal assignment of plugs ........................................................................................................................ 33
a) ATX plug.................................................................................................................................................. 33
b) 5.25" plug ................................................................................................................................................ 33
c) 3.5" plug .................................................................................................................................................. 34
d) 4-pin ATX12V plug.................................................................................................................................. 34
e) 6-pin PCIe plug ....................................................................................................................................... 34
f) SATA mains plug .................................................................................................................................... 34
15. Tips and instructions....................................................................................................................................... 35
Page
19
1. Introduction
Dear Customer,
Thank you for purchasing this product.
This product complies with the applicable National and European specifications.
We kindly request the user to follow the operating instructions, to preserve this condition and to ensure safe operation!
These operating instructions relate to this product. They contain important notices on commissioning and handling.
Please take this into consideration when you pass the product on to third parties. Please keep these instructions for
further reference!
All company names and product designations contained herein are trademarks of the respective owners. All rights
reserved.
In case of any technical inquiries, contact or consult:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
e-mail: tkb@conrad.de
Mon. to Thur. 8.00am to 4.30pm
Fri. 8.00am to 2.00pm
20
2. Intended Use
The ATX power supply unit supplies power to components such as mainboards, hard disks, DVD writers etc. The
ATX power supply unit is to be mounted and operated in an appropriate computer housing.
The product must not get damp or wet. No part of the product can be modified or rebuilt. The housing must not be
opened! The adhesive labels on the product must not be damaged or removed. Furthermore, screws or mounting
parts of the product must not be loosened or removed.
Use other than that described above can lead to damage to the product and may involve additional risks such as short
circuits, fire, electrical shocks etc.
Observe all the safety and mounting instructions contained in these operating instructions.
3. Explanation of Symbols
The flash icon in a triangle is used to alert you to potential personal injury hazards such as electric shock.
The icon with the exclamation mark in a triangle points towards particular dangers associated with the
handling, function or operation.
The “Hand“ symbol indicates special tips and operating information.
4. Delivery scope
• ATX power supply unit
• Power cord
• Operating instructions
21
5. Safety Instructions
In the case of damages which are caused due to failure to observe these operating instructions,
the guarantee will expire. We do not assume any liability for any damage arising as a
consequence!
Nor do we assume liability for damage to property or personal injury, caused by improper use
or a failure to observing the safety instructions. Any claim to warranty will lapse in such cases.
Dear customer, The safety instructions and danger warnings below are not only for the protection of the device but
also to protect your well being. Please read carefully through the following points:
• The unauthorized conversion and/or modification of the product is inadmissible because of safety
and approval reasons (CE). Furthermore, the guarantee/warrantee would also expire in such a case.
• The product is not a toy and should be kept out of reach of children! Children cannot assess the
dangers involved when dealing with electrical devices.
Be especially careful if children are around, as they could try to put objects through the opening of
the housing into the device! There is a risk of a fatal electric shock!
• The product is intended for use in dry indoors, it must not get damp or wet! This would not only destroy
the product but it also represents a deadly peril through an electric shock!
• The structure of the power supply unit complies with safety class I. As a voltage source only a proper
power socket, with a protective earth ground, of the public power supply system may be used.
The power supply unit must only be connected to a mains voltage of 230V~/50Hz or 115V~/60Hz.
Switching between the two different input voltages is effected via a voltage selector switch
near the mains socket. Select the input voltage according to your mains supply.
A wrong setting does not damage the power supply unit. However, other dangers are
involved, such as electric shock or fire.
• When the product is brought from a cold into a warm room (e.g. during transport), condensation
water may form. There is the risk of a life-threatening electric shock!
This is why you should always let the product get to room temperature before you use it or connect
the plug-in power supply with the mains voltage. This can sometimes take several hours.
• Do not place any containers with liquid, eg buckets, vases or plants in the immediate proximity of the
product. Liquid could get inside the housing and impair electrical safety.
There is furthermore a high risk of fire or of a life-threatening electric shock.
If this is the case, de-energise the corresponding socket (eg switch off circuit breaker) and only then
pull the power cord from the socket. Afterwards, the product must no longer be used, bring it to a
specialist workshop.
• Do not place any open fire sources such as burning candles on the device or in its proximity.
• Use the device only in moderate climate regions and not in tropical climate.
• Never touch the power supply, computer, power cord and the mains plug when your hands are damp
or wet. Danger of a life-threatening electric shock!
22
Loading...
