BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS

MODE D’EMPLOI GEBRUIKSAANWIJZING

Version 09/07

GlacialTech GP-PS350AP 350W PC-Netzteil

Seite 3 – 14

PC power supply „Glacialtech GP-PS350AP“ 350W Page 15 – 26

Alimentation «Glacialtech GP-PS350AP» 350W Page 27 – 38

Voeding „Glacialtech GP-PS350AP“ 350W

Pagina 39 – 50

Best.-Nr./ Item-No. / No de commande / Bestnr.: 87 04 35

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 3.

These Operating Instructions accompany this product. They contain important information on setting up and using the

device. You should refer to these instructions, even if you are buying this product for someone else.

Please retain these Operating Instructions for future use! A list of the contents can be found in the Table of contents, with the corresponding page number, on page 15.

Le présent mode d’emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l’appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d’emploi afin de pouvoir le consulter à tout moment. La table des matières avec indication des pages correspondantes se trouve à la page 27.

Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen. In de inhoudsopgave op pagina 39 vindt u een lijst met inhoudspunten met vermelding van het bijbehorende.

Inhaltsverzeichnis

Seite

Einführung 4

1. Bestimmungsgemäße Verwendung 5 Lieferumfang 5

2. Erklärung der Symbole 5

4. Sicherheitshinweise 6

5. Funktionsbeschreibung 8

6. Bedienelemente und Anschlüsse 8

7. Einbau 9

8. Wartung und Pflege 10

9. Entsorgung 10

10. Behebung von Störungen 11

11. Anschlussbelegungen der Stecker 11 Tipps & Hinweise 13

12. Technische Daten 14

13.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

1. Bestimmungsgemäße Verwendung

Das Netzteil dient zur Stromversorgung von Komponenten wie Mainboard, Festplatte, DVD-Brenner usw. Das Netzteil muss in einem dazu geeigneten Computergehäuse montiert und betrieben werden. Das Produkt darf nicht feucht oder nass werden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Das Gehäuse darf nicht geöffnet werden. Die auf dem Produkt befindlichen Aufkleber dürfen nicht beschädigt oder entfernt werden, ebenso dürfen keinerlei Schrauben oder Befestigungen des Produkts gelöst oder entfernt werden. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung. Für eine andere Verwendung als zuvor beschrieben, ist das Produkt nicht zugelassen. Darüber hinaus kann dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, usw. verbunden sein. Die Sicherheitshinweise sind unbedingt zu befolgen!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise.

Bei Fragen wenden Sie sich an unsere Technische Beratung:

Deutschland: Tel.-Nr.: 0180/5 31 21 11

Fax-Nr.: 0180/5 31 21 10 E-Mail: Bitte verwenden Sie unser Formular im Internet www.conrad.de,

unter der Rubrik „Kontakt”.

Mo. bis Fr. 8.00-18.00 Uhr

Österreich: Tel.-Nr.: 0 72 42/20 30 60

Fax-Nr.: 0 72 42/20 30 66 E-Mail: support@conrad.at Mo. bis Do. 8.00 bis 17.00 Uhr, Fr. 8.00 bis 14.00 Uhr

Schweiz: Tel.-Nr.: 0848/80 12 88

Fax-Nr.: 0848/80 12 89 E-Mail: support@conrad.ch Mo. bis Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

2. Lieferumfang

Netzteil

• Netzkabel

• Bedienungsanleitung

•

3. Erklärung der Symbole

Das Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der Beeinträchtigung der elektrischen Sicherheit des Gerätes. Niemals das Gerätegehäuse öffnen!

Dieses Symbol weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Diese Symbol verweist auf zusätzliche Hinweise zur Bedienung eines Gerätes.

4. Sicherheitshinweise

Wir haften nicht für Sach- oder Personenschäden, wenn das Produkt übermäßig beansprucht oder durch unsachgemäßen Gebrauch oder eine Missachtung dieser Bedienhinweise beschädigt wurde. Die Garantie erlischt in solchen Fällen!

Produktsicherheit

Das Produkt ist nur zum Betrieb in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden. Dabei besteht

• nicht nur die Gefahr der Zerstörung des Produkts, sondern auch Lebensgefahr durch einen elektrischen Schlag! Das Netzteil ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose in

• Schutzkontakt-Ausführung des öffentlichen Versorgungsnetzes verwendet werden. Das Netzteil darf nur an eine Netzspannung von 230V~/50Hz bzw. 115V~/60Hz angeschlossen werden.

• Die Umschaltung zwischen den beiden verschiedenen Eingangsspannungen erfolgt über einen Spannungswahlschalter

• in der Nähe der Netzbuchse. Wählen Sie die Eingangsspannung anhand Ihres Stromnetzes. Bei falscher Einstellung wird nicht nur das Netzteil zerstört, sondern es bestehen weitere Gefahren, wie z.B. elektrischer Schlag oder Brand. Wenn das Netzteil (bzw. der Computer, in den das Netzteil eingebaut ist) von einem kalten in einen warmen Raum gebracht

• wird, kann Kondenswasser entstehen. Lassen Sie das Netzteil (und den Computer, in den das Netzteil eingebaut ist) zuerst auf Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten. Dies kann u.U. mehrere Stunden dauern. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten, diese könnten versuchen, Gegenstände durch die

• Gehäuseöffnungen ins Gerät zu stecken. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann Kondenswasser

• entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag! Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden bzw. das Netzteil mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern. Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare Nähe des Produkts.

• Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und

• ziehen Sie erst jetzt das Netzkabel aus der Netzsteckdose. Das Produkt darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt. Stellen Sie keine offenen Brandquellen, wie brennende Kerzen, auf dem Gerät oder in dessen Nähe ab.

• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.

• Achten Sie auf eine ausreichende Belüftung des Computers/Netzteils am Aufstellungsort. Der Computer muss so

• aufgestellt/platziert werden, dass eine Luftzirkulation stattfinden kann. Verdecken Sie nie die Lüftungsöffnungen, decken Sie den Computer bei Betrieb niemals ab. Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:

•

-Nässe oder zu hohe Luftfeuchtigkeit

-Extreme Kälte oder Hitze

-Direkte Sonneneinstrahlung

-Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

-starke Vibrationen

-starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

Persönliche Sicherheit

Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen

• Geräten bestehen, nicht einschätzen. Fassen Sie das Gerät und das Netzkabel/Stecker nicht mit feuchten oder nassen Händen an! Es besteht die Gefahr eines

• lebensgefährlichen elektrischen Schlages! Fassen Sie Netzteil, Computer, Netzkabel und Netzstecker niemals mit feuchten oder nassen Händen an, Gefahr eines

• lebensgefährlichen elektrischen Schlages! Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose; ziehen Sie ihn immer nur an den dafür vorgesehenen

• Griffflächen aus der Netzsteckdose. Gleiches gilt für den Kaltgeräteanschluss. Knicken Sie die Kabel nicht, stellen Sie keine Gegenstände darauf ab.

• Sollte das Netzkabel Beschädigungen aufweisen, so berühren Sie das Netzkabel nicht. Schalten Sie zuerst die zugehörige

• Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungsautomaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Tauschen Sie das Netzkabel danach gegen ein Neues mit gleichen technischen Daten aus. Eine Reparatur des beschädigten Netzkabels ist nicht zulässig! Es besteht Lebensgefahr durch einen elektrischen Schlag! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem gefährlichen Spielzeug

• werden. Fassen Sie nicht mit irgendwelchen Gegenständen, z.B. Büroklammern, Kugelschreiber, Steck-und Stricknadeln usw. in die

• Lüftungsschlitze und Geräteöffnungen. Kinder könnten versuchen, Gegenstände (z.B. Spielzeug) in die Lüftungsschlitze, Geräteöffnungen des Netzteils bzw. des Computers zu stecken. Dadurch wird das Netzteil und der Computer, in den es eingebaut ist, beschädigt. Außerdem besteht bei Berührung von elektrischen Leitungen und Anschlussstellen Lebensgefahr durch einen elektrischen Schlag! Andernfalls kann nicht nur das Netzteil oder der Computer zerstört werden, sondern es besteht die Gefahr eines

• lebensgefährlichen elektrischen Schlages! Achten Sie beim Aufstellen des Computers darauf, dass keines der Kabel geknickt oder gequetscht wird.

• Überprüfen Sie vor jedem Gebrauch das Gerät und den Computer auf Beschädigungen. Falls Sie Beschädigungen

• feststellen, so darf das Gerät bzw. der Computer NICHT an die Netzspannung angeschlossen werden! Es besteht Lebensgefahr! Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

•

-das Gerät sichtbare Beschädigungen aufweist,

-das Gerät nicht mehr funktioniert und

-nach längerer Lagerung unter ungünstigen Verhältnissen oder

-nach schweren Transportbeanspruchungen.

Sonstiges

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft

• für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes

• Personal verantwortlich zu überwachen. Wartung, Anpassungs- und Reparaturarbeiten dürfen nur von Fachleuten bzw. einer Fachwerkstatt durchgeführt werden.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, so wenden Sie sich bitte an

• unseren technischen Kundendienst oder andere Fachleute.

5. Funktionsbeschreibung

230

Das Netzteil wandelt die Netzspannung (230V~/50Hz oder 115V~/60Hz) in die intern vom Computer benötigten Gleichspannungen (+5V=, +12V=, -12V= und +3.3V=) um. Ein Spannungswahlschalter auf der Rückseite dient zur Auswahl der bei Ihnen vorhandenen Netzspannung (Schalterstellung “230” = 230V~/50Hz, Schalterstellung “115” = 115V~/60Hz). Bevor das Netzteil an die Netzspannung angeschlossen wird, müssen Sie die an Ihrem Ort vorhandene Netzspannung feststellen (z.B. beim örtlichen Energieversorger nachfragen) und den Schalter in die richtige Position bringen. Erst danach darf das Netzteil an die Netzspannung angeschlossen und in Betrieb genommen werden. Für Westeuropa ist normalerweise immer die Einstellung “230” zu verwenden. Ein eingebauter Lüfter führt überschüssige Wärme, die bei der Umwandlung der Spannung entsteht, nach außen ab. Über den Netzschalter auf der Rückseite kann das Netzteil ein- und ausgeschaltet werden. Der Computer startet jedoch beim Einschalten des Netzschalters noch nicht. Sowohl Netzteil als auch das angeschlossene Mainboard bzw. der Computer befinden sich erst im sog. “Standby”-Betrieb. Zum Start des Rechners muss der Power-Taster auf der Frontseite Ihres Gehäuses kurz gedrückt werden. Der Taster muss über ein Kabel mit dem entsprechenden Anschluss auf Ihrem Mainboard verbunden sein (z.B. Anschluss “Power” o.ä., siehe Anleitung zum Mainboard). Wenn Sie Ihren Computer durch den Power-Taster ausschalten (oder das Betriebssystem den Computer automatisch herunterfährt und ausschaltet) , liegt immer noch eine Standby-Spannung an Ihrem Mainboard an. Diese wird z.B. benötigt zum Einschalten des Computers über Tastatur oder Maus (sofern das BIOS Ihres Computers diese Möglichkeit vorsieht) oder das automatische Einschalten/Hochfahren bei einem Modem-/ISDN-Anruf/Netzwerkzugriff (abhängig von BIOS, Hard- und Software). Bei Eingriffen in Ihren Computer (z.B. wenn Sie eine neue Steckkarte einbauen wollen), muss deshalb vorher das Netzteil über den auf dem Netzteil befindlichen Netzschalter ausgeschaltet und on der Netzspannung getrennt werden, ziehen Sie zusätzlich immer den Netzstecker! Andernfalls können Mainboard und auch weitere Komponenten beschädigt werden!

6. Bedienelemente und Anschlüsse

A Lüfter

Der Lüfter bläst warme Luft aus dem Netzteil nach außen. Durch Öffnungen innen am Netzteil wird Luft aus dem Gehäuseinneren angezogen.

Verdecken Sie niemals die Lüftungsöffnungen des Netzteils, durch den Hitzestau wird das Netzteil und die angeschlossenen Komponenten zerstört!

B Netzbuchse (Kaltgerätebuchse)

Über diese Buchse auf der Rückseite des Netzteils erfolgt die Stromversorgung. Vor dem Anschluss an die Stromversorgung muss jedoch der Spannungswahlschalter in die richtige Stellung gebracht werden, siehe (C). Verbinden Sie danach die Buchse mit dem beiliegenden Netzkabel.

C Spannungswahlschalter

Der Schalter dient zur Anpassung an die bei Ihnen vorhandene Netzspannung (Schalterstellung “230” = 230V~/50Hz, Schalterstellung “115” = 115V~/60Hz).

Achten Sie unbedingt auf die richtige Einstellung, da andernfalls das Netzteil zerstört wird. Außerdem bestehen weitere Gefahren, z.B. elektrischer Schlag oder Brand bzw. Explosion. Kontrollieren Sie die Schalterstellung auf der Rückseite des Netzteils vor einem Anschluss des Geräts an die Netzspannung! Für Westeuropa ist normalerweise immer die Einstellung “230” zu verwenden. Im Zweifelsfall fragen Sie vor dem Anschluss bei Ihrem örtlichen Energieversorger nach, welche Netzspannung vorhanden ist.

D Netzschalter

Über den Netzschalter wird das Netzteil eingeschaltet (Schalterstellung „I”) oder ausgeschaltet (Schalterstellung „0”).

E Schraubenlöcher

Die vier Schraubenlöcher an den äußeren Ecken des Netzteils dienen zur Befestigung des Netzteils im Computergehäuse. Verwenden Sie zum Befestigen im Computergehäuse möglichst alle vier Löcher/Schrauben. Durch das hohe Gewicht des Netzteils könnte es sonst zu Beschädigungen des Computergehäuses kommen (z.B. bei Transport).

7. Einbau

Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen! Durch unsachgemäßen Einbau wird sowohl das Netzteil als auch Ihr Computer und alle angeschlossenen Geräte beschädigt. Außerdem ist dies mit Gefahren wie z.B. Kurzschluss, elektrischem Schlag oder Brandgefahr verbunden. Vorsicht, Lebensgefahr! Schalten Sie den Computer, in den das Netzteil eingebaut werden soll und alle angeschlossenen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker! Das Ausschalten über den Netzschalter genügt nicht!

Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.

Falls das Netzteil als Ersatz z.B. für ein altes, defektes Netzteil dienen soll, so müssen Sie zuerst das vorhandene Netzteil ausbauen. Entfernen Sie zuerst evtl. vorhandene Kabelbefestigungen und Kabelbinder. Lösen Sie vorsichtig alle Verbindungsstecker für Mainboard und die eingebauten Geräte.

Halten Sie das alte Netzteil fest und entfernen Sie alle Halteschrauben des Netzteils, so dass es sich aus dem Computergehäuse herausnehmen lässt.

Schrauben Sie das neue Netzteil mit 4 Schrauben (Zollgewinde, Gewindelänge max. ca. 5mm) in Ihrem Computergehäuse fest. Zum Abschluss sind die Geräte in Ihrem Computer (Mainboard, Festplatte usw.) mit den entsprechenden Steckern des

5. Netzteils zu verbinden.

Je nach Mainboard hat der Stromanschluss 20 oder 24 Pins. Durch das spezielle Design des mitgelieferten Steckers kann er für beide verwendet werden.

Für einen 20poligen ATX-Anschluss kann ein 4poliges Teil durch einfaches Herausschieben vom restlichen Stecker getrennt werden (bzw. wieder seitlich aufgeschoben werden).

Mit Gewalt läßt sich der ATX-Stecker auch verkehrt herum auf den Anschluss auf dem Mainboard stecken! Der ATX-Stecker muss sich leicht aufstecken lassen und dann mit dem Clip an der Seite sauber einrasten.

Das Netzteil verfügt über einen 4poligen ATX2.0-12V-Stecker der für viele Mainboards benötigt wird (z.B. für Mainboards für Intel-P4- oder AMD64-Prozessor). Er dient dazu, die +12V-Spannung zusätzlich über Extra-Leitungen ans Mainboard anzuschließen (dient zur Entlastung der +12V-Leitung des ATX-Stromsteckers). An dem 4poligen Stecker finden Sie zwei gelb/ schwarze Kabel und zwei schwarze Kabel. Wenn Ihr Mainboard über diesen Anschluss verfügt, verbinden Sie ihn unbedingt mit diesem Stecker. Andernfalls startet später der Computer nicht. Verwenden Sie jedoch nicht den 4poligen Stecker, den Sie von dem breiten 24poligen ATX-Stecker abgetrennt haben. Dieser ist anders belegt, das Mainboard wird dadurch zerstört!

Für schnelle PCIe-Grafikkarten steht ein 6poliger PCIe-Stecker zur Verfügung. Wenn Ihre Grafikkarte einen solchen Anschluss hat, muss er mit dem Netzteil verbunden werden. Andernfalls erzeugt die Grafikkarte kein Bild, es erscheint eine Fehlermeldung beim Rechnerstart oder es ist kein 3D-Betrieb möglich.

Verlegen Sie die Kabel im Computer sauber und geradlinig, achten Sie darauf, daß die Kabel nicht gequetscht

• oder anderweitig beschädigt werden. Schützen Sie die Kabel vor den scharfen Kanten im Computergehäuse. Achten Sie darauf, dass die Kabel nicht in einen Lüfter gelangen. Verwenden Sie zur Fixierung der Kabel im Computergehäuse z.B. Kabelbinder.

• Kontrollieren Sie, ob der Power-Taster auf der Front Ihres Gehäuses mit dem entsprechenden Anschluss auf dem

• Mainboard verbunden ist. Das Einschalten über den Netzschalter führt nämlich nicht zum Einschalten des Computers (evtl. über BIOS-

• Einstellung veränderbar)! Verschließen Sie das Gehäuse des Computers und verbinden Sie ihn wieder mit Ihren anderen Geräten, Kabeln

• und Zubehör. Kontrollieren Sie vor dem Anschluss des Netzteils an die Netzspannung, ob sich der Spannungswahlschalter in

• der richtigen Stellung befindet, abhängig von der am Einsatzort vorhandenen Netzspannung. Verbinden Sie jetzt den Computer mit der Netzspannung und schalten Sie das Netzteil über den Netzschalter auf

• der Rückseite des Netzteils ein. Der Computer startet aber noch nicht. Drücken Sie dazu kurz auf den Power-Taster auf der Front Ihres Gehäuses,

• um den Computer einzuschalten. Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche Einstellungen

• und Kabelverbindungen. Bevor Sie das Gehäuse zur Überprüfung öffnen, denken Sie daran, alle Geräte auszuschalten und von der

• Netzspannung zu trennen. Das Ausschalten über den Netzschalter genügt nicht, ziehen Sie den Netzstecker aus der Netzsteckdose!

8. Wartung und Pflege

Durch den Lüfter, der im Netzteil eingebaut ist, wird im Laufe der Zeit je nach Aufstellungsort des Computers mehr oder weniger Staub eingesaugt, der sich im Netzteil und auf den Lüfterschaufeln absetzt. Dieser Staub kann von außen mittels eines Staubsauger abgesaugt werden. Trennen Sie das Netzteil bei jeder Reinigung von der Netzspannung, ziehen Sie den Netzstecker! Zur Reinigung der Außenseite des Netzteils genügt ein sauberes, trockenes und weiches Tuch.

Es befinden sich keine von Ihnen zu wartenden Teile in dem Netzteil, öffnen Sie es deshalb niemals. Eine Wartung oder Reparatur und ein damit verbundenes Öffnen des Netzteils darf nur von einem Fachmann oder einer Fachwerkstatt durchgeführt werden. Die eingebaute Gerätesicherung ist nur mit Spezialwerkzeug auszutauschen. Versuchen Sie deshalb nicht, die Sicherung selbst auszuwechseln; überlassen Sie dies einem Fachmann bzw. einer Fachwerkstatt.

9. Entsorgung

Im Interesse unserer Umwelt und um die verwendeten Rohstoffe möglichst vollständig zu recyceln, ist der Verbraucher aufgefordert, gebrauchte und defekte Geräte zu den öffentlichen Sammelstellen für Elektroschrott zu bringen. Das Zeichen der durchgestrichenen Mülltonne bedeutet, dass dieses Produkt an einer Sammelstelle für Elektronikschrott abgegeben werden muss, um es durch Recycling einer bestmöglichen Rohstoffwiederverwertung zuzuführen.

10. Behebung von Störungen

Mit dem Netzteil haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können.

Problem Lösungshilfe Keine Funktion Ist das Netzteil eingeschaltet?

Rechner startet beim Einschalten des Netzteils nicht

1. Ist das Netzkabel auf beiden Seiten korrekt eingesteckt?

2. Ist die Netzsteckdose funktionsfähig?

3. Sind alle Verbindungen der Komponenten im Inneren des Computers korrekt

4. (z.B. ATX-Stecker, 4poliger ATX-12V-Stecker)? Wenn das Festplattenkabel verdreht aufgesteckt wird, könnte der Computer wegen einem Kurzschluss nicht starten, das Netzteil läuft nicht an! Manche Mainboards starten nicht, wenn der CPU-Lüfter nicht oder zu langsam

5. dreht (z.B. CPU-Lüfter mit Temperatursensor oder mit geringer Drehzahl zur Geräuschsenkung).

Beim Einschalten des Netzteils (über den Netzschalter auf der Rückseite des

1. Netzteils) liegt nur die Standby-Spannung am Mainboard an. Erst der kurze Druck auf den Power-Taster auf der Vorderseite Ihres

2. Computergehäuses schaltet das Netzteil ein (sofern der Power-Taster mit dem entsprechenden Anschluss Ihres Mainboards verbunden ist). Kontrollieren Sie deshalb die korrekte Verbindung von Power-Taster mit dem

3. Mainboard.

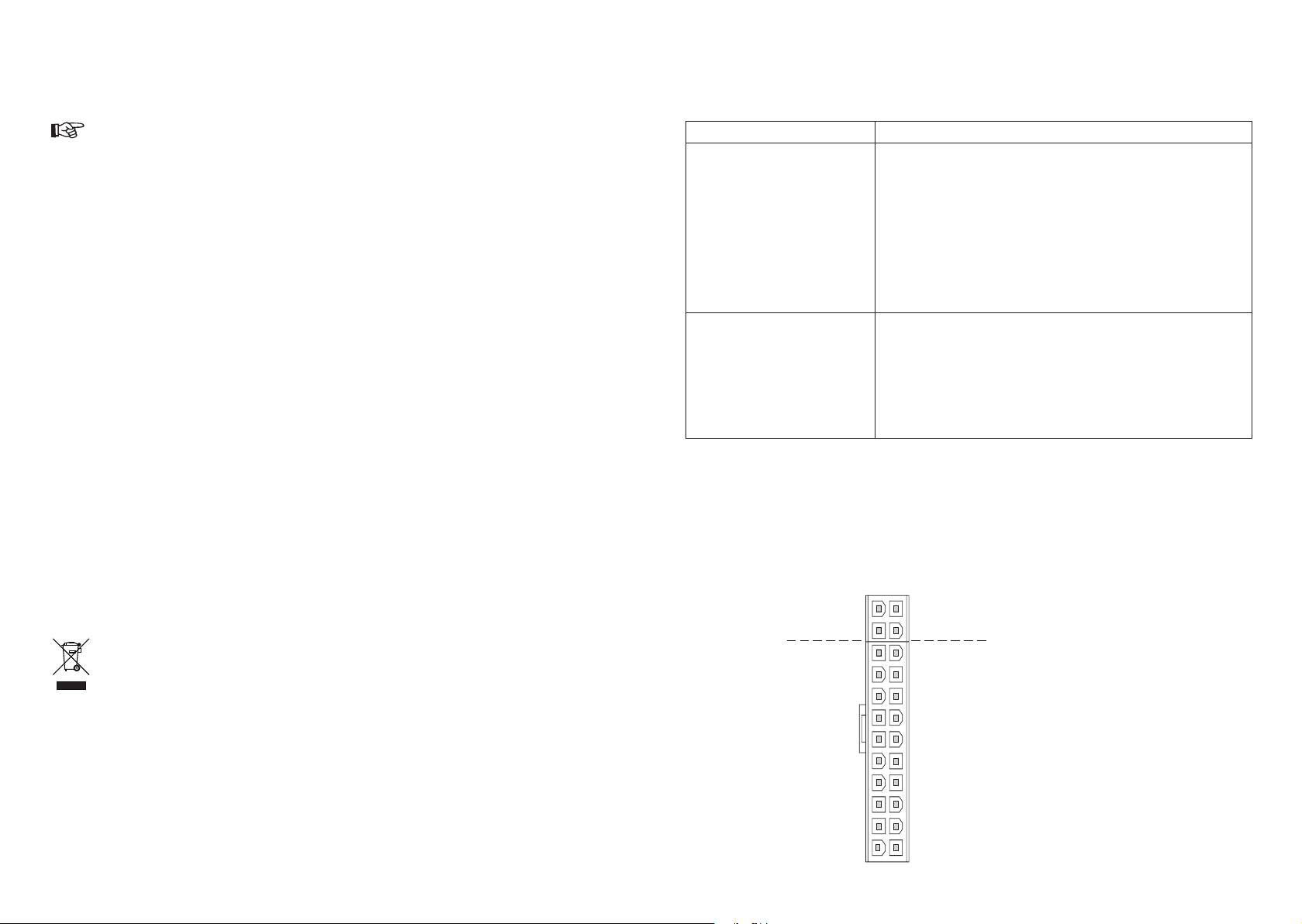

11. Anschlussbelegungen der Stecker

a) ATX Stecker

Die Farben einzelner Leitungen (z.B. PS ON und Power OK) könnten evtl. abweichen. Eine Anschlussbuchse ist nicht belegt (das Kabel fehlt). Hier lag bei früheren Netzteilen die heute nicht mehr erforderliche Spannung “-5V” an. Ein vierpoliger Teil des Steckers kann abgetrennt werden, damit das Netzteil auch mit Mainboards mit nur 20poligem ATXAnschluss verwendet werden kann. Der dann übrig bleibende 4polige Anschluss darf aber nirgendwo verwendet werden!

GND (schwarz) +3.3V= (orange) +5V= (rot) +12V= (gelb) +5V= (rot) +12V= (gelb) +5V= (rot) +5V= Standby (violett) (nicht belegt) Power OK (grau) GND (schwarz) GND (schwarz) GND (schwarz) +5V= (rot) GND (schwarz) GND (schwarz) PS ON (grünt) +5V= (rot) GND (schwarz) GND (schwarz)

-12V= (blau) +3.3V= (orange) +3.3V= (orange) +3.3V= (orange)

b) 5.25”-Stecker

+5V= (rot)

f) SATA-Stromstecker

+12V= (gelb)

GND (schwarz)

+12V= (gelb)

c) 3.5”- Stecker

+12V= (gelb)

GND (schwarz)

+5V= (rot)

d) 4poliger ATX2.0-12V-Stecker

+12V= (gelb) GND (schwarz)

+12V= (gelb)

GND (schwarz)

e) 6poliger PCIe-Stecker

GND (schwarz) +12V= (gelb)

+5V= (rot)

GND (schwarz)

+3.3V= (orange)

Da die Kontaktleisten im SATA-Stecker nicht für hohe Ströme geeignet sind, werden die fünf Anschlusskabel auf mehrere Kontakte aufgeteilt.

12. Tipps & Hinweise

Wie schon erwähnt, ist das Netzteil nach dem Ausschalten über den Power-Taster Ihres Gehäuses im “Standby”-Modus. Es

• ist also nicht von der Netzspannung getrennt! Ähnlich funktioniert z.B. auch ein Fernseher, den Sie mit der Fernbedienung in den “Standby”-Modus versetzen können. Das Netzteil “verbraucht” in diesem “Standby”-Modus immer noch Strom. Um Energie zu sparen, sollten Sie das Netzteil

• deshalb über den Netzschalter ausschalten, wenn Sie Ihren Computer nicht benötigen. Gleiches gilt selbstverständlich auch für alle anderen Geräte, die an dem Computer angeschlossen sind, z.B. Monitor, Scanner, Lautsprecher usw. Geräte ohne “echten” Netzschalter (z.B. viele Computer-Lautsprecher, manche Monitore oder auch alle Geräte mit

• Steckernetzteil) können über eine Steckdosenleiste mit Ein-/Ausschalter von der Netzspannung getrennt werden. Die Standby-Leistungsaufnahme eines kompletten Computersystems kann leicht 50W erreichen. Bereits nach einem Tag ist

• eine Kilowattstunde (1 kWh) unnütz “verbraucht” und in Wärme umgewandelt worden. Die Anschaffung einer Steckdosenleiste mit Ein-/Ausschalter kann sich deshalb bereits nach einem Jahr bezahlt machen.

• Das gemeinsame Einschalten aller Verbraucher (Computer, Monitor, Drucker usw.) führt möglicherweise dazu, dass der

• Sicherungsautomat des zugehörigen Stromkreises auslöst, da der Einschaltstrom zu hoch ist. Falls dies bei Ihnen auftritt, schalten Sie zuerst den Schalter der Steckdosenleiste ein und anschließend nacheinander die

• einzelnen Geräte. Beim Ausschalten gehen Sie umgekehrt vor, zuerst Geräte ausschalten und danach die Steckdosenleiste. Es gibt auch sog. “Power-Manager”, die das bequeme Ein-/Ausschalten einzelner Steckdosen über Schalter an der Frontseite erlauben. Solche “Power-Manager” lassen sich z.B. unter dem Monitor platzieren. Tintenstrahldrucker müssen zuerst über den Ein-/Ausschalter des Druckers ausgeschaltet werden, bevor die Netzspannung

• z.B. über die Steckdosenleiste abgeschaltet wird. Andernfalls kann der Drucker den Druckkopf nicht in eine Parkposition bringen, die Düsen des Druckkopfs könnten austrocknen! Manche Drucker sollten immer an der Netzspannung angeschlossen bleiben, da sie sonst bei Rückkehr der Netzspannung

• (also beim Einschalten über die Steckdosenleiste) einen zusätzlichen Reinigungsvorgang durchführen. Die Kosten für diesen sinnlosen Tintenverbrauch übersteigen die Stromeinsparung. Falls Ihr Mainboard über den 4poligen ATX2.0-Anschluss für die +12V-Spannung verfügt (z.B. auf fast allen Mainboards für

• aktuelle Prozessoren zu finden), so verbinden Sie ihn mit dem entsprechenden Anschluss des Netzteils (siehe Kapitel 14. d). Der Anschluss dient für eine bessere Versorgung der Schaltregler auf dem Mainboard (die den Strom bzw. die Spannung für

• die CPU erzeugen) und für eine Entlastung der +12V-Leitung des ATX-Stromsteckers. Wird der Stecker nicht angeschlossen, startet u.U. das Mainboard nicht. Für Mainboards mit 20poligem Stecker ist der 4polige Teilstecker vom 24poligen Stromstecker zu trennen, schieben Sie ihn

• dazu einfach heraus. Der abgetrennte 4polige Teilstecker darf dann nicht für andere Anschlüsse verwendet werden, lassen Sie ihn einfach seitlich

• am Kabel hängen oder sichern Sie ihn mit einem Kabelbinder.

13. Technische Daten

Netzspannung 230V~/50Hz oder 115V~/60Hz, umschaltbar per Spannungswahlschalter)

Spannungen +5V= +3.3V= +12V=1 +12V=2 -12=V +5V= sb Ausgang (Strom) 22A 22A 12A 15A 0,6A 3A Leistung (max.) 110W 72,6W 144W 180W 7,2W 15W

• Ausgangsspannungen und Ausgangsströme (siehe auch Aufdruck auf dem Netzteil) Passive PFC (Power-Factor-Correction)

Table of contents

Introduction 16

1. Intend use 17 Scope of delivery 17

2. Explanation of symbols 17

4. Safety instructions 18

5. Functional description 20

6. Controls and Connections 20

7. Installation 21

8. Maintenance and Cleaning 22

9. Disposal 22

10. Troubleshooting 23

11. Terminal Assignments of Plugs 23 Tips & hints 25

12. Technical data 26

13.

page

Introduction

Dear customer,

Thank you for purchasing this product.

This product meets the requirements of current European and national guidelines.

We kindly request the user to follow the operating instructions to preserve this condition and to ensure safe operation!

Please read the operating instructions completely and observe the safety and operating instructions before using the product.

All company names and product designations contained herein are trademarks of the respective owners. All rights are reserved.

For a fast response of you technical enquiries please use the email address listed below:

1. Intend use

The power supply unit supplies power to components such as mother boards, hard disks, DVD writers etc. The power supply unit is to be mounted and operated in an appropriate computer housing. The product must not get damp or wet. No part of the product can be modified or rebuilt. The housing must not be opened! The adhesive labels on the product must not be damaged or removed. Furthermore, screws or mounting parts of the product must not be loosened or removed. The unauthorized conversion and/or modification of the product is inadmissible because of safety and approval reasons (CE). Furthermore, the guarantee/warrantee would also expire in such a case. Use other than that described above can lead to damage to the product and may involve additional risks such as short circuits, fire, electrical shocks etc. Observe all the safety and mounting instructions contained in these operating instructions. Always observe the safety instructions!

2. Scope of delivery

Power supply unit

• Power cord

• Operating instructions

•

Germany: Tel. no.: +49 9604 / 40 88 80

Fax. no.: +49 9604 / 40 88 48 e-mail: tkb@conrad.de Mon. to Thur. 8.00am to 4.30pm, Fri. 8.00am to 2.00pm

3. Explanation of symbols

The lightning symbol inside an equilateral triangle is intended to warn of the risk of mortal electric shock or the impairment of the device’s electric safety. Never open the device!

This symbol indicates important information in these operating instructions that absolutely must be observed.

This symbol refers to additional information for operation of a device.

4. Safety instructions

In the case of damages which are caused due to failure to observe these operating instructions, the guarantee will expire. We do not assume any liability for any damage arising as a consequence! Nor do we assume liability for damage to property or personal injury, caused by improper use or a failure to observing the safety instructions. Any claim to warranty will lapse in such cases.

Product safety

The product is intended for use in dry indoors, it must not get damp or wet! This would not only destroy the product but it

• also represents a deadly peril through an electric shock! The structure of the power supply unit complies with safety class I. As a voltage source only a proper power socket, with a

• protective earthing, of the public power supply system may be used. The power supply unit must only be connected to a mains voltage of 230V~/50Hz or 115V~/60Hz.

• Switching between the two different input voltages is effected via a voltage selector switch near the mains socket. Select

• the input voltage according to your mains supply. A wrong setting does not damage the power supply unit. However, other dangers are involved, such as electric shock or

• fire. When the product is brought from a cold into a warm room (e.g. during transport), condensation water may form. There is

• the risk of a life-threatening electric shock! This is why you should always let the product get to room temperature before you use it or connect the plug-in power supply with the mains voltage. This can sometimes take several hours. Do not place any containers with liquid, eg buckets, vases or plants in the immediate proximity of the product. Liquid could

• get inside the housing and impair electrical safety. There is furthermore a high risk of fire or of a life-threatening electric shock. If this is the case, de-energise the corresponding socket (eg switch off circuit breaker) and only then pull the power cord from

• the socket. Afterwards, the product must no longer be used, bring it to a specialist workshop. Do not place any open fire sources such as burning candles on the device or in its proximity.

• Use the device only in moderate climate regions and not in tropical climate.

• Do not disconnect the mains plug from the mains socket by pulling the cable. Always disconnect it from the mains socket by

• taking it at the provided gripping areas. The same is the case for the connection of the low power device. Do not bend the cables and do not place objects on them.

• Should the power cord show any damages, do not touch the power cord. First of all, de-energize the corresponding mains

• socket (e.g. via the respective circuit-breaker) and afterwards carefully pull the ains plug from the socket. Exchange the power cord with a new one with the same technical specifications. Repair of the damaged power cord is not authorized! There is the risk of a life-threatening electric shock! The following unfavourable conditions are to be avoided at the location of the device or during transport:

•

- excessive humidity or dampness,

- extreme cold or heat

- direct sunlight

- dust or combustible gases, vapours or solvents,

- Strong vibrations

- strong magnetic fields such as those found in the vicinity of machinery or loudspeakers

Personal safety

The product is not a toy and should be kept out of reach of children! Children cannot assess the dangers involved when

• dealing with electrical devices. Be especially careful if children are around, as they could try to put objects through the opening of the housing into the

• device! There is a risk of a fatal electric shock! Do not leave packaging material unattended. It may become a dangerous toy for children!

• Never touch the power supply, computer, power cord and the mains plug when your hands are damp or wet. Danger of a

• life-threatening electric shock! Never touch the device and the power cord/plug when your hands are wet or damp. There is a risk of a fatal electric

• shock! Make sure there is sufficient ventilation of the computer/power supply unit on the installation site. The computer has to be

• set up/placed in a way so that there can be air circulation. Never cover the ventilation openings, never cover the computer when it is in operation. Do not grip into the ventilation slots and openings of the housing with any objects such as paperclips, biros, pins and knitting

• needles etc. Children may try to insert objects (e.g. toys) into the ventilation slots, openings of the housing of the power supply unit or

• of the computer. This would damage the power supply unit and the computer in which it is installed. There is furthermore the risk of a life-

• threatening electric shock if you touch electrical lines and terminals! When installing the computer, make sure that none of the cables are pinched or caught.

• Check the power supply unit (and the computer) for damages before each use. If you detect any damages, the power supply

• unit or the computer must NOT be connected to the mains voltage! This constitutes a mortal danger! Do not pull the mains plug from the mains socket by pulling the cable Always pull the plug from the mains socket by the

• gripping area provided on the side. Otherwise the power cord may get damaged, risk of an electric shock! The power supply unit must not be opened! There are no serviceable parts inside the power supply unit.

• Safe operation must be presumed to be no longer possible, if

•

- the device exhibits visible damage,

- the device is no longer functional and

- the unit was stored under unfavourable conditions for a long period of time or

- the device was exposed to extraordinary stress caused by transport.

Miscellany

In industrial facilities, the regulations for the prevention of accidents laid down by the professional trade associations for

• electrical equipment and facilities must be adhered to. If the product is used at schools, training facilities, do-it-yourself and hobby workshops, it should not be handled unless

• supervised by trained, responsible personnel. Servicing, adjustment or repair works must only be carried out by a specialist/ specialist workshop.

• If any questions arise that are not answered in this operating instruction, please contact our Technical Advisory Service or

• other experts.

5. Functional description

230

The power supply unit transforms the mains voltage (230V~/50Hz or 115V~/60Hz) into the internal dc voltages needed by the computer (+5V=, +12V=, -12V= and +3.3V=). A voltage selector switch on the back side selects the power supply voltage that is available (switch position “230” = 230V~/50Hz, switch position “115” = 115V~/60Hz). Before connecting the power supply unit to the mains voltage, you must determine the system voltage that is available in your location (for ex. by asking the local power authorities) and then you must place the switch in the correct position. Thereafter, you can connect the power supply unit to the mains voltage and put it into operation. For Western Europe, the setting “230” is normally the one that is always used. A built-in fan dissipates the excessive heat that is formed during the conversion of voltage. The power supply unit can be switched on and off via the power switch located on the rear side. However, the computer does not start when the power switch is switched on. The power supply unit as well as the connected mother board or the computer are in the so called “standby” mode first. To start the computer, briefly press the power button on the front side of your housing. The button has to be connected via a cable with the corresponding connection on your mother board (e.g. “ATX power” connection or similar; see instructions for mother board). If you switch your computer off via the power button (or if the operating system shuts the computer down automatically and switches it off), there is still a standby voltage on your mother board. This is necessary for, eg switching the computer on via the keyboard or mouse (if the BIOS of your computer provides this option) or for the automatic switching on/booting of a modem/ ISDN call/network access (irrespective of BIOS, hardware and software). In case of interferences in your computer (e.g. if you want to install a new plug-in card), the power supply unit must be switched off beforehand via the mains switch which is located on the power supply unit and it must be separated from the mains voltage; in addition, always disconnect the mains plug! Otherwise the motherboard as well as other components may get damaged!

6. Controls and Connections

Make sure to observe the correct setting as otherwise the power supply unit will be destroyed. In addition, this involves other dangers, for example short-circuit, fire or explosion. Check the position of the switch on the back side of the power supply unit before connecting the device to the mains voltage! For Western Europe, the setting “230” is normally the one that is always used. In case of doubt, ask, before connecting the device, the local power authorities as to the available mains voltage.

D Power switch

The power supply unit is switched on via the mains switch (switch position “I”) or switched off (switch position “0”).

E Screw holes

The four screwing holes at the outer corners of the power supply unit serve for the fastening of the power supply unit to the computer housing. If possible, try to use all four holes/screws for fastening on the computer housing. The high weight of the power supply unit could cause damages on the computer housing (eg during transport).

7. Installation

When in doubt about how to install the device correctly, please contact an EXPERT or a specialist workshop and let them carry out the installation! In case of improper installation, the power supply unit as well as your computer and all connected devices will be damaged. There are furthermore dangers involved such as short circuit, electrical shock or risk of fire. Caution, lethal danger! Switch off the computer in which the power supply unit is to be installed and all connected devices and separate all devices from the mains voltage. Unplug the mains plug! Switching off via the mains switch is not sufficient!

Open the housing of your computer and carefully take off the cover of the housing.

1. If the power supply unit is to be used as a replacement for an old broken power supply unit, you have to take out the existing

2. power supply unit first. First of all remove possibly existing cable attachments and cable fasteners. Carefully remove all connector plugs for the mother board and the built-in devices. Hold onto the old power supply unit and remove all holding screws of the power supply unit so that it can be removed from the computer housing. Screw the new power supply unit tight with 4 screws (Whitworth thread, thread length max. approx. 5mm) in your computer

3. housing. Finally the devices have to be connected in your computer (mother board, hard disk etc) with the corresponding plugs of the

4. power supply unit. Depending on the mother board, the ATX power supply connection will have 20 or 24 pins. The special design of the plug

5. included in delivery allows it to be used for both. For a 20-pin ATX connection a 4-pin part can be detached by simply sliding it out from the rest of the plug (and sliding it back

6. on laterally).

A Fan

The fan blows hot air from the power supply unit out. The openings on the inside of the power supply unit suck air into the inside of the housing.

Never cover the ventilation openings of the power supply unit, heat accumulation destroys the power supply unit and the connected components! Never hamper the operation of the fan!

B Power socket (appliance socket for low power device)

The power supply is provided via this socket on the back of the power supply unit. Before connecting the device to the power supply, the voltage selector switch must be placed in the correct position; see (C). Then connect the socket to the mains cable included in the delivery.

C Voltage selector switch

The switch adapts the voltage to the local supply voltage (switch position “230” = 230V~/50Hz, switch position “115”= 115V~/ 60Hz).

If you use force, the ATX plug can also be plugged incorrectly onto the terminal on the mother board! You should be able to insert the ATX plug easily; it must click cleanly into place with the lateral clip.

The power supply unit has a 4-pin ATX2.0-12V plug, which is necessary for a lot of mother boards (e.g. for mother boards for Intel P4 or AMD64 processors). It serves to additionally connect the +12V voltage via extra lines to the mother board (serves to as a relief of the +12V line of the power supply unit). Two yellow/black cables and two black cables are located at the 4-pin plug. If your mother board is equipped with such a connection, it is imperative that you connect it with this plug. Otherwise your computer will not boot later on. However, do not use the 4-pin plug which you have separated from the wide 24-pin ATX plug. It has a different assignment; the mother board would get destroyed! A 6-pin PCIe plug is available for fast PCIe graphics cards. If your graphics card has such a connection, it has to be connected. If your graphics card has such a connection, it has to be connected with the plug-in power supply. Otherwise the graphic card does not generate an image and an error message appears when starting the PC, or 3D operation is not possible.

Install the cables in the computer correctly and straight-lined, make sure that the cables are not pinched or

• damaged in any way. Predect the cables from sharp edges in the computer housing. Make sure that the cables don’t get into a fan. To fix the cables in the computer housing use, eg cable fasteners.

• Check whether the power button on the front of your housing is connected to the corresponding connection on

• the mother board. Switching on via the mains switch does not result in switching on the computer (can possibly be changed via the

• BIOS setting)! Close the housing of the computer and reconnect it with the other devices, cables and accessories.

• Prior to connecting the power pack unit to the mains voltage, make sure that the voltage selection switch is in the

• right position depending on the mains voltage available at the place of operation. Now connect the computer with the mains voltage and switch the power supply unit on via the mains switch on

• the back of the power supply unit. The computer does not start yet. Briefly press the power button on the front of your housing to switch the computer

• on. If your computer does not start up correctly, switch it off straight away and check all settings and cable

• connections. Before you open the housing to check it, make sure to switch off all devices and separate them from the mains

• voltage. Switching off via the mains switch is not sufficient; pull the mains plug out of the mains outlet!

8. Maintenance and Cleaning

There are no serviceable parts in the power supply unit, this is why you should never open it. Any maintenance or repair and the ensuing opening of the power supply unit may only be carried out by an expert or a specialist workshop. The fuse which is installed in the power supply unit must be replaced with a special tool only. This is why you should not try to replace the fuse yourself, leave this to an expert or a specialized workshop. Due to the fan that is built into the power supply unit, the computer will suck in more or less dust in the course of time, depending on the installation site, which will settle inside the power supply unit and on the fan blades. This dust can be removed with a vacuum cleaner from the outside. Separate the power supply unit from the mains voltage beforehand, pull the mains plug! To clean the outside of the power supply unit, a dry, soft and clean cloth is sufficient.

9. Disposal

In order to preserve, predect and improve the quality of environment, predect human health and utilise natural resources prudently and rationally, the user should return unserviceable product to relevant facilities in accordance with statutory regulations. The crossed-out wheeled bin indicates the product needs to be disposed separately and not as municipal waste.

10. Troubleshooting

The power supply unit you have purchased is equipped with state-of-the-art technology and is safe to operate. Nevertheless, problems and faults might occur. Therefore, we would like to describe here how to eliminate possible faults:

Problem Suggested solution Device does not function Is the ATX power supply unit switched on?

Computer does not start when the power supply unit is switched on

1. Is the power cord inserted correctly on both sides?

2. Does the mains socket work properly?

3. Are all connections of the components inside computer correct (e.g.ATX plug,

4. 4-pin ATX-12V plug)? When the hard disk cable is inserted the wrong way around, the computer may not start because of a short circuit; the power supply unit will not work! Some mother board do not start, if the CPU fan is turning too slowly or not at all

5. (e.g. CPU fan with temperature sensor or with low speed to reduce the noise).

When the power supply unit is switched on (via the mains switch on the back

1. of the power supply unit) only the standby current on the mother board is applied. By briefly pressing the power button on the front side of your computer housing

2. you switch on the power supply unit (as long as the power button is connected with the corresponding terminal of your mother board). Therefore check the correct connection of the power button to the mother

3. board.

11. Terminal Assignments of Plugs

a) ATX plug

The colour of the individual lines (e.g. PS ON and Power OK) may differ. One connector socket is not assigned (the cable is missing). This is where the now no longer necessary voltage “-5V” was applied with former power supply units. A four pin part of the plug can be taken off, so that the power supply unit can also be used with motherboards with only 20-pin ATX connection. However, the 4-pin connection you are left with, must not be used anywhere!

GND (black) +3.3V= (orange) +5V= (red) +12V= (yellow) +5V= (red) +12V= (yellow) +5V= (red) +5V= standby (mauve) (unassigned) Power OK (grey) GND (black) GND (black) GND (black) +5V= (red) GND (black) GND (black) PS ON (green) +5V= (red) GND (black) GND (black)

-12V= (blue) +3.3V= (orange) +3.3V= (orange) +3.3V= (orange)

b) 5.25”-plug

+5V= (red)

f) SATA-mains plug

+12V= (yellow)

GND (black)

+12V= (yellow)

c) 3.5”- plug

+12V= (yellow)

GND (black)

+5V= (red)

d) 4pin ATX2.0-12V-plug

+12V= (yellow) GND (black)

+12V= (yellow)

GND (black)

e) 6pin PCIe-plug

GND (black) +12V= (yellow)

+5V= (red)

GND (black)

+3.3V= (orange)

Since the strips in the SATA plug are not suitable for high currents, the five connecting cables are divided among several contacts.

12. Tips & hints

As already mentioned, the power supply unit is in “standby” mode once you have switched it off via the power button of your

• housing. This means it is not separated from the mains voltage! A television, for example, works similarly, where you can switch it to “standby” mode with the remote control. The power supply unit still “uses” electricity in this “standby” mode. This is why you should also switch the power supply unit

• off via the mains switch in order to save energy, if you don’t need your computer. Of course, the same is valid for all other devices that are connected to the computer, e.g. monitor, scanner, speakers etc. Devices without a “real” mains switch (e.g. many computer speakers, some monitors or also all other devices with plug-in

• power supply) can be separated from the mains voltage via a multiple socket with on/off switch. The standby power consumption of a complete computer system can easily reach 50W. After only one day one kilowatt-hour

• (1 kWh) is wasted and transformed into heat. This is why the purchase of a multiple socket with on/off switch already pays off after one year. If the power supply unit (or the computer in which it is installed) is not used for a longer period of time (e.g. if it is in storage)

• then switch it off via the mains switch and additionally pull the mains plug of the power cord form the mains socket. If you only switch off the computer via the power button on the front of the computer housing, then the computer or the power

• supply unit is in “standby” mode (similar to a television). This is why the computer must be separated from the mains voltage before retrofitting work is done onto your computer (e.g. when inserting a plug-in card). Switch the power supply unit off via the mains switch and separate it from the mains voltage; pull the mains plug. The power supply unit has (although it is low) a power input in “standby” mode. This is why a slight warming is normal. Per

• month there are quite a few kWh (kilowatt-hours) that accumulate in the Standby mode. The joint switching on of all loads (computer, monitor, printer etc.) may trigger the circuit breaker of the corresponding

• electrical circuit, since the starting current is too high. If this happens to you, first switch on the switch of the multiple socket and then the individual devices in successive order.

• When switching off, proceed in the reverse order; first switch off the devices and afterwards the multiple socket. There are also so called power mangers that comfortably allow the switching of individual sockets on/off via switches on the front side. Such “power manager” can be placed, eg under the monitor. Ink jet printers have to be switched off via the on/off switch on the printer first, before the mains voltage can be turned off

• via, e.g. the multiple socket. Otherwise the printer is not able to put the printer head into the home position, the nozzles of the printer head could dry out! Some types of printers should be permanently connected to the mains voltage otherwise they would carry out an additional

• cleaning process (when the multiple socket is switched on) when they are reconnected to the mains voltage. The costs for useless ink consumption exceeds the savings for electricity. If your mother board has a 4-pin ATX2.0 connection for the +12V voltage (can be found on, e.g. almost all mother boards for

•

current processors), then you connect it with the corresponding connection of the power supply unit. The connection serves for a better supply of the on/off controller on the mother board (which creates the electricity or the

• voltage for the CPU) and for a relief of the +12V line of the ATX mains plug. If the plug is not connected the mother board may not start. For mother boards with 20-pin ATX plug, the 4-pin separable plug must be separated from the 24-pin ATX mains plug; to this

• effect, simply slide it out. The separated 4-pin separable plug can not be used for other connections, simply leave it hanging on the side of the cable or secure it with a cable fastener.

13. Technical data

Mains voltage 230V~/50Hz or 115V~/60Hz, switchable via voltage selector switch on the back side of the power supply unit.

Output voltage +5V= +3.3V= +12V=1 +12V=2 -12=V +5V= sb Output currents 22A 22A 12A 15A 0.6A 3A Output (max.) 110W 72.6W 144W 180W 7.2W 15W

Output voltages and output currents (also see imprint on power supply unit) Passive PFC (Power-Factor-Correction)

Table des matières

Introduction 28

1. Utilisation conforme 29 Contenu de l’emballage 29

2. Explication des symboles 29

4. Consignes de sécurité 30

5. Description du fonctionnement 32

6. Eléments de commande et branchements 32

7. Montage 33

8. Entretien et nettoyage 34

9. Disposition 34

10. Dépannage 35

11. Affectations des connecteurs 35 Conseils & indications 37

12. Caractéristiques techniques 38

13.

page

Introduction

Chère cliente, cher client,

Nous vous remercions de l’achat du présent produit.

Le produit est conforme aux exigences des directives nationales et européennes en vigueur.

Afin de maintenir l’appareil en bon état et d’en assurer l’exploitation sans risques, l’utilisateur doit absolument tenir compte de ce mode d’emploi !

1. Utilisation conforme

Le bloc d’alimentation sert à l’alimentation en courant de composants tels que carte mère, disque dur, graveur de DVD etc. Le bloc d’alimentation doit être monté et mis en service dans un boîtier d’ordinateur approprié. Ne pas humidifier ni mouiller le produit. Le produit dans son ensemble ne doit être ni transformé, ni modifié. Il est interdit d’ouvrir le boîtier. Ne pas endommager ou retirer les autocollants apposés sur le produit. Il est interdit également de desserrer ou de démonter les vis ou autres fixations du produit. Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier la construction et/ou de transformer le produit soi-même. Cela entraînerait de plus l’annulation de la garantie. Toute utilisation du produit autre que décrite précédemment n’est pas permise. En outre, elle est synonyme de dangers tels que par exemple un court-circuit, un incendie, une décharge électrique, etc. Il faut absolument tenir compte des avertissements concernant la sécurité ! Observer toutes les consignes de sécurité et de montage du présent mode d´emploi !

Avant l’utilisation de ce produit, lisez attentivement le mode d’emploi entier et respectez toutes les instructions d’utilisation et consignes de sécurité.

Pour toutes questions, adressez vous à notre service conseil technique

France: Tél.: 0 892 897 777

Fax: 0 892 896 002 e-mail: support@conrad.fr du lundi au vendredi de 8h00 à 18h00 le samedi de 8h00 à 12h00

Suisse: Tél.: 0848/80 12 88

Fax: 0848/80 12 89 e-mail: support@conrad.ch du lundi au vendredi de 8h00 à 12h00, 13h00 à 17h00

2. Contenu de l’emballage

Bloc d’alimentation

• Cordon secteur

• Mode d’emploi

•

3. Explication des symboles

Le symbole représentant un éclair dans un triangle attire l’attention sur une décharge électrique ou l’altération de la sécurité électrique de l’appareil. Ne jamais ouvrir le boîtier de l’appareil!

Ce symbole renvoie à des informations importantes contenues dans le présent mode d’emploi qui doivent absolument être respectées.

Ce symbole fait référence à des informations supplémentaires relatives à l’utilisation d’un appareil.

4. Consignes de sécurité

Tout dommage résultant d’un non-respect du présent mode d’emploi a pour effet d’annuler la garantie. Nous ne prenons aucune responsabilité pour les dommages consécutifs! De même, le constructeur n’assume aucune responsabilité en cas de dommages matériels ou corporels résultant d’une utilisation de l’appareil non conforme aux spécifications ou d’un nonrespect des présentes instructions. Dans ces cas, la garantie est annulée.

Sécurité du produit

Faire preuve de la plus grande prudence en présence d’enfants qui pourraient essayer d´introduire des objets à l’intérieur

• de l’appareil par les orifices du boîtier. Risque d’électrocution mortelle! Le produit est prévu pour une utilisation dans des locaux secs à l’intérieur, il ne doit pas être mouillé ou humide ! Ceci

• pourrait non seulement détruire le produit mais également provoquer un choc électrique dangereux pour la vie ! Le bloc d’alimentation a été construit conformément à la classe de protection I. La source de tension doit être impérativement

• une prise d’alimentation normée du secteur public avec conducteur de terre. Le bloc d’alimentation doit être impérativement branché sur une prise d’alimentation normée du secteur public de 230V~/

• 50Hz ou de 115V~/5060Hz. La permutation entre les deux différentes tensions d’entrée s’effectue au moyen d’un commutateur de sélection de la

• tension situé à proximité de la douille d’alimentation. Sélectionnez la tension d’entrée selon la tension du réseau.

• La mauvaise sélection de la tension ne détruit non seulement le bloc d’alimentation mais présente d’autres risques, par ex.

• électrocution ou incendie. Après avoir transféré l’appareil d’une pièce froide à une pièce chaude (par ex. lors du transport), de l’eau de condensation

• pourrait se former. Il y a danger de mort par électrocution ! Laissez l’appareil prendre d’abord la température ambiante avant de l’utiliser ou de connecter le bloc d’alimentation à la

• tension du réseau. Selon les cas, cela peut durer plusieurs heures. Ne posez pas de récipients remplis de liquide, comme par ex. un seau, une vase ou des pots de plantes, très près du

• produit. Les liquides pourraient pénétrer à l’intérieur de l’appareil et compromettre sa sécurité électrique. Risque important d’incendie ou d’électrocution mortelle ! Dans de tels cas, déconnectez la prise correspondante (par ex. déconnectez les coupe-circuits automatiques) puis retirez

• ensuite le câble d’alimentation de la prise de courant. Le produit ne doit ensuite plus être remis en service. Apportez-le dans un atelier spécialisé. Ne posez aucune source de chaleur susceptible de provoquer un incendie, telle que des bougies, sur ou à proximité de

• l’appareil. N’utilisez cet appareil que dans des régions d’un climat modéré et pas dans des régions d’un climat tropical.

• Ne touchez jamais le bloc d’alimentation, l’ordinateur, le câble d’alimentation avec des mains mouillées ou humides, ceci

• pourrait provoquer une décharge électrique dangereuse pour la vie ! Ne tirez jamais sur le câble pour débrancher la fiche secteur de la prise de courant; retirez plutôt la fiche secteur de la prise

• de courant en la saisissant au niveau des surfaces de préhension prévues à cet effet. Il en est de même pour le connecteur des appareils frigorifiques. Ne pliez pas le câble et ne déposez rien dessus. Veillez à assurer une ventilation suffisante de l´ordinateur, du bloc d’alimentation à l´emplacement où est installé l´appareil.

• Installez ou placez l´ordinateur de manière à garantir une circulation d´air. Ne couvrez jamais les orifices d´aération ni l´ordinateur en marche. Si le câble de réseau devait être endommagé, ne pas le toucher. Mettez tout d’abord la prise de courant correspondante

• hors tension (p. ex. par le biais du coupe-circuit automatique correspondant), puis retirez avec précaution la fiche de secteur de la prise de courant. Remplacez le câble de réseau par un neuf présentant des caractéristiques techniques identiques. Ne réparez pas le câble de réseau endommagé ! Danger de mort par électrocution ! Evitez les conditions environnementales défavorables suivantes sur le lieu d’utilisation ou lors du transport:

•

- présence de liquides ou humidité de l’air trop élevée,

- froid ou chaleur extrême,

- rayons directs du soleil,

- de la poussière ou des gaz, vapeurs ou solutions inflammables,

- fortes vibrations,

- champs magnétiques intenses à proximité de machines ou de haut-parleurs, par ex.

Sécurité des personnes

Ce produit n’est pas un jouet, maintenez-le hors de la portée des enfants. Les enfants ne sont pas en mesure d’évaluer les

• risques résultant de la manipulation des appareils électriques. Ne laissez pas le matériel d’emballage sans surveillance ; il pourrait constituer un jouet dangereux pour les enfants.

• Ne touchez jamais l´appareil, le câble de réseau et le connecteur avec les mains humides ou mouillées ! Risque

• d’électrocution mortelle !

• N’introduisez jamais d’objets tels que trombones, stylos bille, épingles ou aiguilles à tricoter, etc. dans les ouïes d’aération

• et les ouvertures de l’appareil. Les enfants pourraient tenter d´introduire des objets, des jouets par ex., dans les fentes d´aération, les ouvertures du bloc

• ou de l´ordinateur. Ce genre de pratiques endommagent le bloc d´alimentation et l´ordinateur dans lequel est monté le bloc et entraînent

• également un danger d´électrocution mortel en cas de contact avec les câbles électriques et les connexions sous tension! Lorsque l´alimentation (ou l´ordinateur dans lequel est intégrée l´alimentation) vient d´être déplacé d´un local froid à un local

• chaud, de l´eau de condensation peut se former. Attendez que l´alimentation (et l´ordinateur dans lequel est intégrée l´alimentation) ait atteint la température ambiante avant

• de la brancher sur la tension de réseau et de la mettre en marche. Selon les cas, cela peut durer plusieurs heures. Le cas échéant, non seulement le bloc ou l´ordinateur peuvent être détruits mais il y a risque d´électrocution mortelle !

• Lors de l’installation de l´ordinateur, veillez à ce qu´aucun des câbles ne soit ni coudé ni écrasé.

• Assurez-vous, avant chaque utilisation, que le bloc d´alimentation (et l´ordinateur) ne présentent aucun endommagement

• ! En cas de dommages visibles, NE PAS brancher le bloc d´alimentation ou l´ordinateur sur la tension de secteur ! Danger de mort ! Une utilisation sans danger n’est plus assurée lorsque

•

- l’appareil présente des dommages visibles,

- l’appareil ne fonctionne plus et

- après un long stockage dans des conditions défavorables ou

- après que l’appareil a été transporté dans des conditions défavorables.

Divers

Dans les installations industrielles, il convient d’observer les consignes de prévention des accidents relatives aux installations

• et moyens d’exploitation électriques, édictées par la caisse d’assurance mutuelle de l’industrie. Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, la manipulation d’appareils alimentés par

• le secteur doit être surveillée par un personnel responsable, spécialement formé à cet effet. Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste/atelier spécialisé.

• Si vous avez des questions auxquelles la notice d’emploi n’a pas pu répondre, consultez notre service technique clients

• ou un autre spécialiste.

5. Description du fonctionnement

230

Le bloc d’alimentation transforme la tension du secteur (230V~/50Hz ou 115V~/60Hz) en tension continue comme elle est exigée par l’ordinateur (+5V=, +12V=, -12V= et +3,3V=). Un commutateur de sélection de la tension situé sur la face arrière permet de sélectionner la tension du réseau disponible (position du commutateur sur «230» = 230V~/50Hz, position «115» = 115V~/ 60Hz). Avant de brancher le bloc d’alimentation à la tension du réseau, vous devez déterminer la tension du réseau local (par ex. en consultant l’entreprise d’approvisionnement en électricité) et réglez la position correcte sur l’interrupteur. Ne brancher qu’ensuite le bloc d’alimentation à la tension du réseau et le mettre en service. En Europe de l’Ouest, il faut normalement sélectionner la valeur «230». Un ventilateur incorporé permet de dissiper la chaleur excédentaire émise lors de la transformation de la tension. Le bloc d’alimentation peut être allumé et éteint par l’interrupteur d’alimentation situé au dos de l’appareil. L’ordinateur ne démarre toutefois pas immédiatement après l’actionnement de l’interrupteur secteur. Le bloc d’alimentation ainsi que la carte mère connectée ou l’ordinateur sont alors en mode de veille («Standby»). Pour démarrer l’ordinateur, l’utilisateur doit appuyer brièvement sur le poussoir Power en face avant du boîtier ATX. Ce poussoir doit être relié par un câble au branchement correspondant sur votre carte mère (p. ex. connexion «ATX POWER», voir la notice d´utilisation de la carte mère). Si vous éteignez votre ordinateur en appuyant sur le bouton Marche/Arrêt (ou si le système d’exploitation de l’ordinateur s’arrête et s’éteint automatiquement) la carte mère est toujours sous la tension de repos. Cette tension est requise par ex. pour la mise en service du PC via le clavier ou la souris (sous condition que le BIOS de votre PC prévoie cette possibilité) ou pour allumer/démarrer automatiquement le PC en cas d’accès au réseau via modem/RNIS (dépend du BIOS et du logiciel installé). En cas d’intervention dans votre ordinateur (p. ex. pour monter une nouvelle carte débrochable), il convient donc d’arrêter préalablement l’alimentation à découpage par le biais de l’interrupteur secteur situé sur cette dernière et de la débrancher du secteur. Retirez en plus la fiche de la prise de courant. Le cas échéant, cette opération peut endommager la carte mère et autres composants.

6. Eléments de commande et branchements

A Venilateur

Le ventilateur dégage la chaleur du bloc d’alimentation vers l’extérieur. Via des ouvertures à l’intérieur du bloc

d’alimentation, l’air est aspiré de l’intérieur du boîtie

N’obturez jamais les ouvertures du ventilateur du bloc d’alimentation. Cela pourrait provoquer une accumulation de chaleur dans le bloc d’alimentation et les composants qui y sont connectés, ce qui risque de les détruire! N’empêchez jamais le ventilateur de fonctionner !

C Sélecteur de tension

Un commutateur permet de sélectionner la tension du réseau disponible (position du commutateur sur «230» = 230V~/50Hz, position «115» = 115V~/60Hz).

Veillez impérativement à la sélection correcte, sinon le bloc d’alimentation sera endommagé. De plus, ceci est lié à d’autres risques, par ex. d’électrocution, d’incendie ou d’explosion. Contrôlez la position du commutateur au dos du bloc d’alimentation avant de brancher l’appareil à la tension du réseau ! En Europe de l’Ouest, il faut normalement sélectionner la valeur «230». En cas de doute, consultez l’entreprise d’approvisionnement en électricité locale pour identifier la tension du réseau à sélectionner.

D Bloc d´alimentation

Le bloc d’alimentation peut être allumé (position «I» de l’interrupteur) ou éteint (position «0») par l’interrupteur d’alimentation.

E Trous de vissage

Les quatre trous situés aux angles extérieurs de l’alimentation sont prévus pour la fixation de l’alimentation dans le boîtier de votre ordinateur. Fixez le bloc d’alimentation, si possible, dans le boîtier de l’ordinateur au moyen des quatre trous/vis. Autrement, le poids élevé du bloc d’alimentation pourrait endommager le boîtier de l’ordinateur (par ex. pendant le transport).

7. Montage

Dans la mesure où vous ne disposez pas des connaissances spécialisées nécessaires pour le montage, veuillez confier cette opération à un SPECIALISTE ou à un atelier spécialisé ! Un raccordement incorrect est susceptible d’endommager non seulement l’alimentation, mais aussi votre ordinateur et tous les appareils qui y sont raccordés. Toute utilisation autre que celle décrite précédemment peut provoquer l’endommagement du produit. De plus, elle entraîne l’apparition de risques de courtscircuits, d’incendies, de décharges électriques, etc. Attention, danger de mort ! Arrêter l’ordinateur concerné par le montage de l’alimentation ainsi que tous les appareils raccordés et les débrancher du secteur en retirant les fiches des prises de courant ! L’arrêt de l’appareil par le biais de l’interrupteur secteur ne suffit pas !

Ouvrez le boîtier de votre ordinateur et retirez son couvercle avec précaution.

1. Si cette alimentation est destinée p. ex. à remplacer une alimentation défectueuse, il faut tout d’abord démonter cette

2. dernière. Retirez d’abord les fixations de câbles éventuellement existantes et les colliers autobloquants. Déconnectez d’abord toutes les fiches de connexion de la carte mère et des autres appareils incorporés. Maintenez

3. fermement le vieux bloc d’alimentation et retirez toutes les vieilles vis de fixation de l’alimentation de sorte à pouvoir le retirer du boîtier de l’ordinateur. Fixez la nouvelle alimentation en vissant les quatre vis (filet au pouce, longueur maximale des vis de 5mm) dans le boîtier

4. de votre ordinateur. Pour le branchement, connectez les appareils dans votre ordinateur (carte mère, disque dur etc.) avec les connecteurs

5. correspondants du bloc d’alimentation. Selon la carte mère, la douille d’alimentation ATX dispose de 20 ou de 24 broches. La fiche contenue dans l’emballage peut,

6. grâce à sa construction spéciale, être utilisée pour les deux. Pour un connecteur ATX 20 broches, un module 4 broches peut être séparé du reste de la fiche simplement en le faisant

7. lisser (ou en le faisant glisser de nouveau latéralement).

Veillez à ne pas monter le connecteur ATX à l’envers sur la carte mère en le forçant à rentrer ! Le connecteur ATX doit rentrer en douceur et s’enclencher parfaitement à l’aide du clip situé sur le côté.

B Douille d’alimentation (fiche femelle CEE)

Cette fiche femelle au dos du bloc d’alimentation assure l’alimentation en courant. Avant le branchement au réseau, il faut cependant sélectionner la bonne tension, voir (C). Connectez ensuite la fiche femelle au cordon secteur joint.

Le bloc d’alimentation est muni d’un connecteur 4 broches ATX2.0-12V qui est nécessaire pour plusieurs cartes mères (par ex. pour carte mère pour Intel P4 ou processeur AMD64). Elle sert à raccorder la tension +12V à la carte mère par le biais de câbles supplémentaires (ce qui permet de soulager le câble +12V du connecteur électrique ATX). Le connecteur à 4 pôles dispose de deux câbles jaune/noir et de deux câbles noirs. Lorsque votre carte mère dispose de cette connexion, reliez-la impérativement à ce connecteur. Autrement, votre ordinateur ne pourra pas démarrer plus tard. N’utilisez toutefois pas la fiche 4 broches que vous avez séparée du large connecteur ATX à 24 broches. Celle-ci est affectée différemment; vous risquez donc de détruire la carte mère !

Le produit dispose d’une fiche à 6 broches pour les cartes graphiques PCI rapides. Si votre carte graphique dispose d’une telle connexion, elle doit être connectée au bloc d’alimentation. Le cas échéant, la carte graphique ne génère pas d´image, un message d´erreur apparaît en démarrant l’ordinateur ou bien le mode 3D n´est pas possible.

Posez tous les câbles dans le PC de façon exacte et en ligne droite. Veillez à ce que les câbles ne soient ni

• coincés ni endommagés de quelle manière que ce soit. Protégez les câbles des arêtes vives qui pourraient se trouver dans le boîtier de l’ordinateur. Veillez à ce que les câbles ne pénètrent pas dans un ventilateur. Pour la fixation des câbles dans le boîtier de l’ordinateur, utilisez par ex. des colliers autobloquants.

• Assurez-vous que le bouton marche/arrêt situé sur la face avant du boîtier est raccordé au connecteur

• correspondant de votre carte mère. Eteindre seulement par l’interrupteur ne suffit pas à éteindre l’ordinateur (éventuellement modifiable via réglage

• BIOS). Refermez et vissez le boîtier de votre ordinateur et raccordez-le à tous les périphériques, câbles et autres

• accessoires. Avant de raccorder le bloc d´alimentation à la tension de réseau, contrôlez si le commutateur de sélection se

• trouve bien dans la bonne position correspondant à la tension d’alimentation disponible sur le lieu d´exploitation. Connectez maintenant l’ordinateur à la tension de réseau et allumez le bloc d’alimentation via l’interrupteur

• principal placé au dos de l’alimentation. L’ordinateur ne démarre pas encore. Appuyez brièvement sur le bouton marche/arrêt situé sur la face avant du

• boîtier pour allumer le PC. Dans la mesure où votre ordinateur ne démarre pas correctement, éteignez-le immédiatement et contrôlez ous

• les réglages, ainsi que tous les câbles de connexion. Avant d’ouvrir le boîtier pour effectuer un contrôle, pensez à éteindre tous les périphériques et à les déconnectez de

• la tension du réseau. Eteindre seulement par l’interrupteur ne suffit pas; retirez la fiche de la prise de courant.

8. Entretien et nettoyage

L’intérieur de l´alimentation ne comporte aucune pièce nécessitant une maintenance de votre part; par conséquent, ne jamais l´ouvrir. Tout entretien ou toute réparation nécessitant l’ouverture de l’alimentation ne doit être effectuée que par du personnel qualifié ou par un atelier spécialisé. Remplacez le fusible intégré dans l´alimentation uniquement à l´aide d’un outil spécial. Ne tentez pas de remplacer vous-même le fusible, mais adressez-vous à ce sujet à un spécialiste ou un atelier spécialisé. Au fil du temps et en fonction de l´emplacement de l´ordinateur, le ventilateur incorporé dans l´alimentation aspire plus ou moins de poussière qui se dépose dans le bloc d´alimentation et sur les ailettes du ventilateur. Vous pouvez aspirer la poussière de l´extérieur à l´aide d´un aspirateur. Déconnectez auparavant l´alimentation de la tension de secteur, retirez la fiche de la prise de courant ! Un chiffon propre, sec et doux suffit pour nettoyer l´extérieur du bloc d´alimentation.

9. Disposition

Afin de préserver, protéger et améliorer la qualité de l’environnement, protéger la santé humaine et utiliser les ressources naturelles avec prudence et de manière rationnelle, l’utilisateur doit renvoyer tout produit ne pouvant pas subir d’entretien à l‘établissement pertinent conformément à la réglementation statutaire. Le symbole de la poubelle barrée indique que le produit doit être mis au rebut séparément et non en tant que déchet municipal.

10. Dépannage

Avec le bloc d´alimentation, vous avez acquis un produit à la pointe du développement technique et bénéficiant d’une grande sécurité de fonctionnement. Des problèmes ou des dérangements peuvent néanmoins se produire. Vous trouverez ci-après un certain nombre de procédures vous permettant de vous dépanner le cas échéant :

Problème Marche à suivre

Le bloc d’alimentation ATX est-il mis en marche ?

Aucune fonction

L’ordinateur ne démarre pas à l’allumage du bloc d’alimentation

1. Le câble de réseau est-il correctement enfiché aux deux extrémités ?

2. La prise de courant est-elle en état de marche ?

3. Tous les raccordements des composants à l’intérieur de l’ordinateur sont-ils

4. correctement connectés (par ex. fiche ATX, prise 4 broches ATX 12V) ? Si par ex. le câble du disque dur a été inversé, l’ordinateur ne pourrait pas démarrer à cause d’un court-circuit, l’alimentation ne répond pas ! Quelques cartes mères ne démarrent pas si le ventilateur pour unité centrale

5. tourne à une vitesse trop basse ou pas du tout (par ex. ventilateur pour unité centrale avec sonde de température ou vitesse de rotation réduite peu bruyant)

A l’allumage du bloc d’alimentation ATX (vis l’interrupteur au dos de

1. l’alimentation ATX), la carte mère est en mode veilleuse «Standby». Ce n’est qu’avec une courte pression sur le bouton marche/arrêt situé sur la

2. face avant du boîtier du PC que l’alimentation ATX s’allume (sous condition que le bouton marche/arrêt soit raccordé au connecteur correspondant de votre carte mère). Vérifiez donc le raccordement correct entre le bouton marche/arrêt et la carte

3. mère.

11. Affectations des connecteurs

a) Connecteurs ATX

Les couleurs des différents câbles (par exemple PS ON et Power OK) peuvent éventuellement être différentes. Une prise de connexion n’est pas affectée (le câble manque). Ici la tension de «-5V» était appliquée sur les versions précédentes de blocs d’alimentation. Cette tension de «-5V» n’est plus nécessaire aujourd’hui. Une pièce 4 broches du connecteur peut être détachée afin que le bloc d’alimentation puisse être également utilisé avec des cartes mères avec connecteur ATX 20 broches. Dans ce cas, le connecteur 4 broches ne peut plus être utilisé.

GND (noir) +3.3V= (orange) +5V= (rouge) +12V= (jaune) +5V= (rouge) +12V= (jaune) +5V= (rouge) +5V= Standby (violett) (non affecté) Power OK (gris) GND (noir) GND (noir) GND (noir) +5V= (rouge) GND (noir) GND (noir) PS ON (vert) +5V= (rouge) GND (noir) GND (noir)

-12V= (bleu) +3.3V= (orange) +3.3V= (orange) +3.3V= (orange)

b) 5.25”-connecteur

+5V= (rouge)

f) Connecteur SATA

+12V= (jaune)

GND (noir)

+12V= (jaune)

c) 3.5”- connecteur

+12V= (jaune)

GND (noir)

+5V= (rouge)

d) Connecteur 4 broches ATX 2.0 -12V

+12V= (jaune) GND (noir)

+12V= (jaune)

GND (noir)

e) Connecteur 6 broches PCI-E

GND (noir) +12V= (jaune)

+5V= (rouge)

GND (noir)

+3.3V= (orange)

Comme les réglettes enfichables dans le connecteur SATA ne sont pas appropriées pour des courants élevés, les cinq câbles de raccordements sont répartis sur plusieurs contacts.

12. Conseils & indications

Comme mentionné ci-dessus, l’alimentation est en mode veilleuse après l’avoir éteinte à l’aide du bouton marche/arrêt de

• votre boîtier. Elle n’est donc pas découplée de la tension secteur. Ce mode de fonctionnement est p. ex. analogue à celui d’un téléviseur qui peut être commuté en mode «Stand-by» à l’aide de la télécommande. Dans ce mode «Stand-by», l’alimentation continue à consommer du courant. Afin de faire des économies d’énergie, arrêtez

• l’alimentation via l´interrupteur secteur lorsque vous n’avez pas besoin de votre ordinateur. Il en va bien évidemment de même pour tous les autres périphériques connectés à l´ordinateur tels que écran, scanner, haut-parleurs etc. Des appareils sans «véritable» interrupteur d’alimentation (par ex. beaucoup de haut-parleurs d’ordinateurs, certains

• moniteurs ou aussi tous les appareils avec adaptateur secteur) peuvent être déconnectés de la tension du réseau au moyen d’un bloc multiprises avec bouton marche/arrêt. La consommation en courant d’un système informatique complet peut facilement atteindre 50W en mode de veille. La

• consommation inutile du courant sur une journée représente déjà une kilowattheure (1 kWh) qui est convertie en chaleur. L´achat d´un bloc multiprises avec interrupteur marche/arrêt peut donc se rentabilise déjà un an après. La mise en service de tous les appareils (ordinateur, moniteur, imprimante etc.) risque de déclencher le coupe-circuit

• automatique du circuit correspondant, le courant de fermeture étant trop élevé. Si cela devait être le cas chez vous, mettez d´abord l´interrupteur du bloc multiprise sous tension puis allumez successivement tous les appareils. Pour l´arrêter, procédez dans le sens inverse, éteignez d´abord les appareils, puis ensuite le bloc multiprise. Il existe des gestionnaires d´énergie nommés «power manager» qui permettent la mise en marche ou l´arrêt confortables de chaque prise de courant par le biais d´interrupteurs situés en façade. Ce genre de gestionnaire d´énergie peut se placer sous l´écran par ex. Il est interdit d’ouvrir le bloc d´alimentation L’intérieur de l´alimentation ne comporte aucune pièce nécessitant une

• maintenance de votre part. En cas d´inutilisation du bloc d´alimentation (ou de l´ordinateur dans lequel est monté le bloc) pendant une période prolongée

• (pour des raisons de stockage, par ex.), débranchez l´appareil via l´interrupteur secteur et retirez en plus la fiche du câble de réseau de la prise de courant. Si vous ne débranchez pas l’ordinateur au moyen du bouton Marche/Arrêt sur la partie avant du boîtier de l’ordinateur,

• l’ordinateur est alors en mode veilleuse «stand-by» (comme pour un téléviseur). Avant de modifier l’ordinateur (par ex. pour y intégrer une carte d’extension), il faut séparer l’ordinateur de la tension du réseau. Désactivez d’abord le bloc ATX via l´interrupteur secteur puis débranchez-le du secteur en retirant la fiche de la prise de courant. En mode stand-by, le bloc d´alimentation accuse une consommation de courant (même faible). Un léger échauffement

• est, par conséquent, normal. En mode «stand-by», cette consommation peut s´élever à plusieurs Kwh (kilowattheures) par mois. Selon le prix du courant électrique, cela signifie une consommation mensuelle d´environ 1 à 2 euros, des frais qui peuvent être facilement évités. Eteignez simplement l’alimentation au moyen de l’interrupteur principal si vous n’utilisez pas l’ordinateur. Ceci s’applique naturellement aussi aux autres produits qui ne disposent pas de bloc d’alimentation propre, par ex. moniteur

•

TFT, haut-parleur d’ordinateur etc.). Les imprimantes à jet d´encre doivent être d´abord mises hors tension via l´interrupteur de marche/arrêt de l´imprimante

• avant de les débrancher du secteur par le biais du bloc multiprise par exemple. Dans le cas contraire, l´imprimante ne peut plus retourner la tête d’impression dans une position de parcage, les buses de la tête risquent de sécher. Certaines imprimantes doivent toujours rester branchées sur le secteur car, lors d´un retour de la tension du secteur (donc

• lors de la mise en marche via le bloc multiprise), elles effectuent un nettoyage supplémentaire. Les frais engagés pour cette consommation d´encre inutile dépassent les économies ´énergie. Au cas où votre carte mère serait munie d’une connexion 4 broches ATX2.0 pour une tension +12V (par ex. existante

• dans presque toutes les cartes mères pour les processeurs actuels), connectez-la alors au raccord correspondant de l’alimentation. Ce branchement permet d´améliorer l’alimentation des régulateurs montés sur la carte mère (qui génèrent le courant ou la tension pour l´unité centrale) et de réduire la charge du câble +12V du connecteur d’alimentation. Si la fiche n’est pas connectée, la carte mère ne démarre pas. Pour cartes mères avec fiche ATX à 20 broches, le module à 4 broches de la fiche d’alimentation à 25 broches doit être

• détaché. A cet effet, retirez-le en le faisant tout simplement glisser. Le module à 4 broches ne doit pas être utilisé pour d’autres connexions. Laissez-le tout simplement suspendu latéralement sur le câble ou bien fixez-le au moyen des colliers autobloquants.

13. Caractéristiques techniques

Tension du réseau, 230V~/50Hz ou 115V~/60Hz, permutable via le commutateur de sélection au dos du bloc d’alimentation.

Tension de sortie +5V= +3.3V= +12V=1 +12V=2 -12=V +5V= sb Courants de sortie Puissance (maxi) 110W 72,6W 144W 180W 7,2W 15W

Tensions et courants de sortie (voir également l’étiquette imprimée sur l’alimentation)

• PFC passif (Power factor correction)

•

22A 22A 12A 15A 0,6A 3A

Inhoudsopgave

pagina

Inleiding 40

1. Bedoeld gebruik 41 Leveringsomvang 41

2. Verklaring van de symbolen 41

4. Veiligheidsvoorschriften 42

5. Beschrijving van de werking 44

6. Bedieningselementen en aansluitingen 44

7. Installatie 45

8. Onderhoud en schoonmaken 46

9. Verwijdering 46

10. Verhelpen van storingen 47

11. Pinbezetting van de connectors 47 Tips & aanwijzingen 49

12. Technische gegevens 50

13.

Inleiding

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Het product voldoet aan de wettelijke nationale en Europese voorwaarden.

Gelieve deze gebruiksaanwijzing goed op te volgen om deze toestand te behouden en een gebruik zonder gevaren te waarborgen!

U dient vóór de ingebruikname van het product de gebruiksaanwijzing volledig te lezen en alle bedienings- en veiligheidsvoorschriften in acht te nemen.

1. Bedoeld gebruik

De voeding zorgt voor de stroomvoorziening van verschillende componenten zoals moederbord, harde schijf, DVD brander, enz. De voeding moet hiertoe in een geschikte computerbehuizing gemonteerd en in bedrijf gesteld worden. Het product mag niet vochtig of nat worden. Het volledige product mag niet aangepast of omgebouwd worden. De behuizing mag niet geopend worden. De stickers op het product mogen niet beschadigd of verwijderd worden en er mogen geen schroeven of andere bevestigingen van het product losgemaakt of verwijderd worden. Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan. Hierdoor vervalt bovendien de garantie. Een ander gebruik dan hier beschreven is niet toegelaten. Dit is bovendien met gevaren verbonden zoals b.v. kortsluiting, brand, elektrische schokken, enz. U dient te allen tijde de veiligheidsvoorschriften in acht te nemen!

2. Leveringsomvang

Netvoeding

• Netsnoer

• Gebruiksaanwijzing

•

Bij technische vragen kunt u zich wenden tot:

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be

3. Verklaring van de symbolen

Het weerlichtsymbool in een gelijkzijdige driehoek waarschuwt voor het gevaar van een dodelijke elektrische schok of beschadiging van de elektrische beveiliging van het apparaat. Open het apparaat nooit!

Het symbool met het uitroepteken wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval nageleefd moeten worden.

Dit symbool verwijst naar extra aanwijzingen voor de bediening van een apparaat.

4. Veiligheidsvoorschriften

Bij schade ten gevolge van niet-naleving van deze gebruiksaanwijzing vervalt uw recht op garantie. Voor gevolgschade zijn wij niet aansprakelijk! Bij materiële schade of persoonlijk letsel, die door onoordeelkundig gebruik of niet-naleving van de veiligheidsvoorschriften veroorzaakt zijn, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt ieder recht op garantie!

Productveiligheid

•

Het product is geen speelgoed en is niet geschikt voor kinderen. Kinderen kunnen de gevaren niet inschatten die ontstaan bij het gebruik van elektrische apparaten. Het product is alleen geschikt voor een gebruik in droge binnenruimtes. Het mag niet vochtig of nat worden. Dit kan

• niet alleen de onherstelbare beschadiging van het product, maar ook levensgevaarlijke elektrische schokken tot gevolg hebben!

•

De voeding is volgens beschermingsklasse I geconstrueerd. Als spanningsbron mag alleen een intacte contactdoos met randaarde van het openbare lichtnet worden gebruikt. De voeding mag alleen op een netspanning van 230V~/50 Hz resp. 115V~/60Hz worden aangesloten.

• De omschakeling tussen de twee verschillende ingangsspanningen gebeurt met een spanningskeuzeschakelaar in de buurt

• van de netaansluiting. Kies de ingangspanning die overeenkomt met uw stroomnet. Bij een verkeerde instelling zal niet alleen de voeding vernield worden, maar bestaan er ook andere gevaren zoals b.v.

• elektrische schokken of brand. Als het product vanuit een koude naar een warme ruimte overgeplaatst wordt (b.v. tijdens het transport), kan er

• condensatiewater gevormd worden. Levensgevaar door elektrische schokken! Laat het product daarom eerst op kamertemperatuur komen vóórdat u het gebruikt of met de netspanning verbindt. Dit kan

• soms meerdere uren duren. U mag geen potten met vloeistoffen (b.v. emmers, vazen of planten) in de onmiddellijke buurt van het product plaatsen.

• Hierdoor kunnen vloeistoffen in de behuizing komen en daardoor de elektrische veiligheid schaden. Dit kan bovendien brandgevaar of levensgevaarlijke elektrische schokken tot gevolg hebben! Schakel in zo´n geval de bijbehorende contactdoos stroomloos (b.v. zekeringautomaat uitschakelen) en trek pas daarna het

• netsnoer uit de contactdoos. Het product mag daarna niet meer gebruikt worden. Breng het naar een reparatiedienst. U mag geen open vuurbronnen zoals brandende kaarsen op of in de buurt van het product plaatsen.

• Gebruik het product alleen in een gematigd klimaat, niet in een tropisch klimaat.

• U mag de voeding, de computer, het netsnoer en de stekker nooit met vochtige of natte handen aanraken. Dit kan

• levensgevaarlijke elektrische schokken tot gevolg hebben! Trek de stekker nooit aan het snoer uit de contactdoos, maar alleen aan de greepvlakken van de stekker zelf. Hetzelfde

• geldt voor de Euro aansluiting. U mag de kabel(s) niet buigen en u mag er geen voorwerpen op plaatsen.

• Er mag worden aangenomen dat gebruik zonder gevaar niet meer mogelijk is, wanneer

•

- het product duidelijke beschadigingen vertoont,

- het product niet meer werkt en

- na lange opslag onder ongunstige omstandigheden of

- na zware transportbelasting

Persoonlijke veiligheid

U mag het product en de netsnoeren/stekkervoedingen nooit met vochtige of natte handen aanraken! Dit kan levensgevaarlijke

• elektrische schokken tot gevolg hebben! Wees bijzonder aandachtig indien er kinderen in de buurt zijn daar deze zouden kunnen proberen om voorwerpen in de

• openingen van het product te steken. Dit kan levensgevaarlijke elektrische schokken tot gevolg hebben! Vermijd de volgende ongunstige omstandigheden op de plaats van opstelling of tijdens het vervoer:

•

- vocht of te hoge luchtvochtigheid,

- extreme koude of hitte

- direct zonlicht

- stof of brandbare gassen, dampen of oplosmiddelen

- sterke trillingen

- sterke magneetvelden zoals in de buurt van machines of luidsprekers Zorg voor voldoende ventilatie van de computer/voeding op de opstelplaats. De computer moet zo geplaatst worden dat de

• lucht kan circuleren. U mag de ventilatieopeningen en de computer nooit afdekken tijdens het gebruik. Steek geen voorwerpen zoals b.v. paperclips, balpennen, spelden of breinaalden e.d. in de ventilatiesleuven en openingen

• van het apparaat. Kinderen zouden kunnen proberen om voorwerpen (b.v. speelgoed) in de ventilatiesleuven en openingen van de voeding

• en de computer te steken. Hierdoor zullen zowel de voeding als de computer waarin de voeding ingebouwd is beschadigd worden. Bovendien bestaat

• levensgevaar door elektrische schokken als elektrische kabels of aansluitpunten aangeraakt worden! Als de voeding (of de computer waarin de voeding ingebouwd is) vanuit een koude naar een warme ruimte overgeplaatst

• wordt, kan er condensatiewater gevormd worden. Laat de voeding (of de computer waarin de voeding ingebouwd is) eerst op kamertemperatuur komen, vóórdat u deze met

• de netspanning verbindt en inschakelt. Dit kan soms meerdere uren duren. In het andere geval kan niet alleen de voeding of de computer vernield worden, maar bestaat het gevaar van levensgevaarlijke

• elektrische schokken! Let er bij het opstellen van de computer op dat er geen kabels gebogen of platgedrukt worden.

• Kijk de voeding (en de computer) vóór elk gebruik op beschadigingen na. Indien u beschadigingen vaststelt, mag u de

• voeding resp. de computer NIET op de netspanning aansluiten! Levensgevaar! Als het netsnoer beschadigd is, mag u het niet aanraken. Schakel eerst de bijbehorende contactdoos stroomloos (b.v. via

• de bijbehorende zekeringautomaat) en trek pas daarna de stekker voorzichtig uit de contactdoos. Vervang het netsnoer door een nieuw netsnoer met dezelfde technische specificaties. Als de netkabel beschadigd is, mag u deze niet repareren! Levensgevaar door elektrische schokken! Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn.

•

Diversen

In bedrijven moet rekening gehouden worden met de voorschriften ter voorkoming van ongevallen opgesteld door de

• nationale bonden van de ongevallenverzekering voor elektrische installaties en productiemiddelen. In scholen, opleidingscentra, hobbyruimtes en doe-het-zelf werkplaatsen moet het gebruik van het product op verantwoorde

• wijze gecontroleerd worden door vakkundig personeel. Onderhoud, aanpassingen of reparaties mogen alleen door een deskundige / deskundige werkplaats worden uitgevoerd.

• Indien u vragen heeft die niet beantwoord worden in deze gebruiksaanwijzing, neemt u dan contact op met onze Technische

• Adviserende Service of andere deskundige.

5. Beschrijving van de werking

230

De ATX voeding zet de netspanning (230V~/50Hz of 115V~/60Hz) in gelijkspanningen om die de computer intern nodig heeft (+5V=, +12V=, -12V= en +3.3V=). Met de spanningskeuzeschakelaar aan de achterkant kunt u de bij aanwezige netspanning instellen (schakelstand „230“ = 230V~/50Hz, schakelstand „115“ = 115V~/60Hz). Vóórdat de voeding op de netspanning aangesloten wordt, moet de aanwezige netspanning bepaald worden (vraag dit b.v. aan uw plaatselijk energiebedrijf) en de schakelaar in de juiste stand gezet worden. Pas daarna mag de voeding op de netspanning aangesloten worden en in bedrijf gesteld worden. Voor West-Europa moet in de regel de instelling „230“ gebruikt worden. Een ingebouwde ventilator voert overtollige warmte naar buiten die ontstaat bij het omzetten van de spanning. Met de netschakelaar aan de achterkant kunt u de voeding in- en uitschakelen. De computer start echter nog niet op, wanneer u de netschakelaar inschakelt. Zowel de voeding als het aangesloten moederbord resp. de computer bevinden zich eerst in de zogeheten „stand-by“ modus. Om de computer op te starten moet de Power toets aan de voorkant van uw behuizing kort ingedrukt worden. De toets moet via een kabel met de bijbehorende aansluiting van het moederbord verbonden zijn (b.v. aansluiting „ATX Power“ e.d., zie de handleiding van uw moederbord). Als u uw computer met de Power toets uitschakelt (of als het besturingssysteem de computer automatisch afsluit en uitschakelt), wordt er nog steeds een „stand-by“ spanning naar het moederbord geleverd. Deze is b.v. nodig voor het inschakelen van de computer via het toetsenbord of de muis (als dit mogelijk is volgens het BIOS van uw computer) of het automatische inschakelen/opstarten bij het aansturen van een modem/netwerk of een ISDN-oproep (afhankelijk van het BIOS en de hard- en software). Als u uw computer wilt aanpassen (b.v. als u een nieuwe insteekkaart wilt inbouwen), moet daarom eerst de ATX voeding met de netschakelaar van de voeding uitgeschakeld en van de netspanning losgekoppeld worden! Haal bovendien steeds de stekker uit de contactdoos! In het andere geval kunnen het moederbord en ook andere componenten beschadigd worden!

6. Bedieningselementen en aansluitingen

C Spanningskeuzeschakelaar

Met de spanningskeuzeschakelaar wordt de voeding aan de aanwezige netspanning aangepast (schakelstand „230“ = 230V~/ 50Hz, schakelstand „115“ = 115V~/60Hz).

Let in ieder geval op een juiste instelling. Anders zal de voeding vernield worden. Er bestaan bovendien verdere gevaren zoals b.v. elektrische schokken, brand en explosies. Controleer de schakelstand aan de achterkant van de voeding vóórdat u het apparaat op de netspanning aansluit! Voor West-Europa moet in de regel de instelling „230“ gebruikt worden. In geval van twijfel moet u vóór de aansluiting uw plaatselijk energiebedrijf vragen welke netspanning aanwezig is.

D Netschakelaar

Met de netschakelaar wordt de voeding ingeschakeld (schakelstand „I“) of uitgeschakeld (schakelstand „0“).

E Schroefopeningen

Met de vier schroefopeningen in de buitenste hoeken van de voeding kunt u de voeding in de computerbehuizing bevestigen. Gebruik indien mogelijk alle vier openingen/schroeven voor de bevestiging in de computerbehuizing. Door het hoge gewicht van de voeding kan de computerbehuizing anders beschadigd worden (b.v. bij het transport).

7. Installatie

Indien u geen vakkennis bezit voor de installatie, dan laat dit over aan een VAKMAN of een gekwalificeerde computerdienst! Door een onjuiste inbouw zullen zowel de voeding als de computer en alle aangesloten apparaten beschadigd raken. Dit is bovendien met gevaren verbonden zoals b.v. kortsluitingsgevaar, brandgevaar en elektrische schokken. Opgelet: levensgevaar! Schakel de computer waarin de voeding ingebouwd zal worden en alle aangesloten apparaten uit en koppel de apparaten los van de netspanning! Haal de stekker uit de contactdoos! Het is niet voldoende om de computer via de netschakelaar uit te schakelen!

Open de behuizing van uw computer en haal het deksel voorzichtig weg.

1. Indien u de voeding ter vervanging van een oude of defecte voeding wilt gebruiken, moet u eerst de oude voeding demonteren.

2. Verwijder eventuele kabelbevestigingen en kabelbinders. Maak voorzichtig alle verbindingsconnectors voor het moederbord en de ingebouwde apparaten los. Houd de oude voeding vast en verwijder alle schroeven van de voeding zodat deze uit de behuizing genomen kan worden.

3. Schroef de nieuwe voeding met 4 schroeven (inch schroefdraad, lengte van de schroefdraad: max. 5 mm) in de

4. computerbehuizing vast. Tot slot moeten de componenten in uw computer (moederbord, harde schijf, enz.) met de betreffende connectors van de

5. voeding verbonden worden. Afhankelijk van het soort moederbord heeft de ATX stroomaansluiting 20 of 24 pinnen. Door het speciale design van de

6. meegeleverde connector kan deze voor beide gebruikt worden. Voor een 20-polige ATX aansluiting kan een 4-polig onderdeel van de connector losgekoppeld worden door dit gewoon eruit

7. te schuiven (resp. zijwaarts opnieuw erop te schuiven). Opgelet!

A Ventilator

De ventilator blaast warme lucht uit de voeding naar buiten. Door de openingen van de voeding wordt de lucht uit het binnenste van de behuizing gezogen.

De ventilatieopeningen van de voeding mogen nooit afgedekt worden. Door de ophoping van warmte zullen de voeding en de aangesloten componenten vernield worden! Hinder de ventilator nooit in zijn functioneren!

B Netaansluiting (Euro)

Deze aansluiting aan de achterkant van de voeding zorgt voor de stroomtoevoer. Vóór de aansluiting op de stroomvoorziening moet eerst de spanningskeuzeschakelaar in de juiste stand gezet worden (zie C). Verbind de aansluiting met het meegeleverde netsnoer.

Met geweld kan de ATX connector ook verkeerd op de aansluiting van het moederbord gestoken worden! De ATX connector moet gemakkelijk vastgestoken kunnen worden en met de clip aan de zijkant correct vastklikken.

De voeding beschikt over een 4-polige ATX2.0 12V connector die voor vele moederborden noodzakelijk is (b.v. voor moederborden voor een Intel P4 of AMD64 processor). Met deze connector wordt de +12V spanning bijkomend via extra kabels op het moederbord aangesloten (voor de ontlasting van de +12V kabel van de ATX stroomconnector). De 4-polige connector heeft twee geel/zwarte kabels en twee zwarte kabels. Als uw moederbord een dergelijke aansluiting heeft, moet u deze in ieder geval met de connector verbinden. Anders zal de computer niet starten. Gebruik echter niet de 4-polige connector die u van de brede 24-polige ATX connector losgekoppeld heeft. Deze heeft een andere bezetting. Het moederbord zal hierdoor vernield worden! Voor snelle PCIe videokaarten is er een 6-polige PCIe connector beschikbaar. Als uw videokaart een dergelijke aansluiting heeft, moet deze met de voeding verbonden worden. Anders genereert de video kaart geen beeld, er verschijnt een

foutmelding bij de start van de computer of er is geen 3D-bedrijf mogelijk.

Positioneer alle kabels netjes en rechtlijnig in de computer. Let erop dat de kabels niet geplet of op andere

• wijze beschadigd kunnen worden. Bescherm de kabels tegen de scherpe hoeken van de computerbehuizing. Let erop dat de kabels niet in een ventilator terecht kunnen komen. Gebruik b.v. kabelbinders om de kabels in de computerbehuizing te fixeren. Controleer of de Power toets aan de voorkant van uw behuizing met de betreffende aansluiting van het

• moederbord verbonden is. Het inschakelen via de netschakelaar zal namelijk niet ervoor zorgen dat de computer inschakelt (kan evt. in het

• BIOS aangepast worden)! Sluit de behuizing van uw computer en verbindt hem opnieuw met de andere apparaten, kabels en toebehoren.

• Controleer vóór het aansluiten van de voeding aan de netspanning, of de spanningskeuzeschakelaar zich in de

• juiste positie bevindt, afhankelijk van de netspanning ter plaatse. Houd hiervoor rekening met hoofdstuk 7 en 8. Verbind nu de computer met de netspanning en schakel de voeding via de netschakelaar aan de achterkant van

• de voeding in. De computer zal nu echter nog niet opstarten. Druk hiertoe kort op de Power toets aan de voorkant van uw

• behuizing om de computer in te schakelen. Indien uw computer niet correct opstart, moet u hem direct weer uitschakelen en alle instellingen en

• kabelverbindingen controleren. Vóór u de behuizing ter controle opent, mag u niet vergeten om alle apparaten uit te schakelen en van de netspanning los te koppelen. Het is niet voldoende om de apparaten via de netschakelaar uit te schakelen, haal de stekker uit de contactdoos!

8. Onderhoud en schoonmaken

Er zijn geen onderdelen in de voeding die door u onderhouden moeten worden. U mag de voeding daarom nooit openen. De voeding mag alleen door een vakman of een reparatiedienst geopend, onderhouden en gerepareerd worden. De ingebouwde zekering in de voeding kan alleen met speciaal gereedschap vervangen worden. U mag daarom niet proberen om de zekering zelf te vervangen. Laat dit over aan een vakman of een reparatiedienst. Door de ventilator die in de voeding ingebouwd is zal - afhankelijk van de opstelplaats van de computer - na verloop van tijd meer of minder stof aangezogen worden die zich in de voeding of op de ventilatorbladen afzet. Dit stof kan van buitenaf met een stofzuiger opgezogen worden. Koppel de voeding vooraf los van de netspanning. Haal de stekker uit de contactdoos! Gebruik voor de reiniging van de buitenkant van de voeding een schone, droge en zachte doek.

9. Verwijdering

In het belang van het behoud, de bescherming en de verbetering van de kwaliteit van het milieu, de bescherming van de gezondheid van de mens en een behoedzaam en rationeel gebruik van natuurlijke hulpbronnen dient de gebruiker een niet te repareren of afgedankt product in te leveren bij de desbetreffende inzamelpunten overeenkomstig de wettelijke voorschriften. Het symbool met de doorgekruiste afvalbak geeft aan dat dit product gescheiden van het gewone huishoudelijke afval moet worden ingeleverd.

10. Verhelpen van storingen

Met deze voeding heeft u een betrouwbaar product verworven dat volgens de nieuwste technische inzichten vervaardigd werd. Er kunnen desondanks problemen of storingen optreden. Wij willen u daarom hier uitleggen hoe u mogelijke storingen kunt verhelpen.

Probleem

De voeding werkt niet. Is de voeding ingeschakeld?

De computer start niet na het inschakelen van de voeding.

Oplossing

1. Werd het netsnoer aan beide kanten correct aangesloten?

2. Is de contactdoos in orde?

3. Werden alle verbindingen van de componenten in de computer correct

4. uitgevoerd (b.v. ATX connector, 4-polige ATX 12V connector)? Als de kabel voor de harde schijf verkeerd aangesloten werd, zal de computer door een kortsluiting niet werken en zal de voeding niet opstarten! Bepaalde moederborden starten niet als de CPU koeler niet of te langzaam

5. draait (b.v. CPU koelers met temperatuursensor of een laag toerental voor de vermindering van het lawaai).

Na het inschakelen van de voeding (via de netschakelaar aan de achterkant

1. van de voeding) wordt er alleen een stand-by spanning naar het moederbord geleverd.

Pas als u kort op de Power toets aan de voorkant van de computerbehuizing drukt, zal de voeding inschakelen (als de Power toets met de bijbehorende aansluiting van uw moederbord verbonden is). Controleer daarom of de Power toets correct met het moederbord verbonden

3. is.

11. Pinbezetting van de connectors

a) ATX connector

De kleuren van de verschillende kabels (b.v. PS ON en Power OK) kunnen evt. afwijken. Eén aansluiting is niet bezet (de kabel ontbreekt). Hier bevond zich bij vroegere voedingen de spanning „-5V“ die tegenwoordig niet meer nodig is. Een vierpolig deel van de connector kan losgekoppeld worden zodat de voeding ook bij moederborden gebruikt kan worden die alleen een 20polige ATX aansluiting hebben. De 4-polige aansluiting die overblijft, mag echter nergens anders gebruikt worden!

GND (zwart) +3.3V= (oranje) +5V= (rood) +12V= (geel) +5V= (rood) +12V= (geel) +5V= (rood) +5V= Standby (paars) (nicht belegt) Power OK (grijgeels) GND (zwart) GND (zwart) GND (zwart) +5V= (rood) GND (zwart) GND (zwart) PS ON (vert) +5V= (rood) GND (zwart) GND (zwart)

-12V= (blauw) +3.3V= (oranje) +3.3V= (oranje) +3.3V= (oranje)

b) 5.25”-Stecker

f) SATA stroomconnector

+5V= (rood)

GND (zwart)

+12V= (geel)

c) 3.5”- connector

+12V= (geel)

GND (zwart)

+5V= (rood)

d) 4 polige ATX2.0-12V connector

+12V= (geel) GND (zwart)

+12V= (geel)

GND (zwart)

e) 6 polige PCIe-connector

GND (zwart) +12V= (geel)

+12V= (geel)

GND (zwart)

+5V= (rood)

GND (zwart)

+3.3V= (oranje)

Omdat de contactpinnen in de SATA connector niet geschikt zijn voor hoge stromen, worden de vijf aansluitkabels over meerdere contacten verdeeld.

12. Tips & aanwijzingen

Zoals voorgaand vermeld bevindt de voeding zich na het uitschakelen via de Power toets van uw behuizing in de „stand-

• by“ modus. De voeding is dus niet van de netspanning losgekoppeld! Hetzelfde geldt b.v. voor een televisie die u met de afstandsbediening in de „stand-by“ modus kunt zetten. De voeding verbruikt in de „stand-by“ modus nog steeds stroom. Om energie te sparen moet u daarom de voeding met de

• netschakelaar uitschakelen als u uw computer niet gebruikt. Dit geldt natuurlijk ook voor alle andere apparaten die op de computer aangesloten zijn (b.v. monitor, scanner, luidsprekers, enz.). Apparaten zonder „echte“ netschakelaar (b.v. vele computerluidsprekers, bepaalde monitoren of ook alle apparaten met een

• stekkervoeding) kunnen via een stekkerdoos met aan/uit-schakelaar van de netspanning losgekoppeld worden. Het stand-by stroomverbruik van een volledig computersysteem kan algauw 50W bereiken. Al na een dag is één kilowattuur

• (1 kWh) zinloos „verbruikt“ en in warmte omgezet. De aankoop van een stekkerdoos met aan/uit-schakelaar kan daarom al na een jaar renderen.

• Als u alle apparaten (computer, monitor, printer, enz.) tegelijk inschakelt kan het gebeuren dat de zekeringautomaat van de

• bijbehorende stroomkring geactiveerd wordt omdat de inschakelstroom te hoog is. Als dit bij u het geval is, moet u eerst de schakelaar van de stekkerdoos en vervolgens de verschillende apparaten na elkaar

• inschakelen. Ga op omgekeerde wijze te werk bij het uitschakelen (eerst de apparaten en dan de stekkerdoos uitschakelen). Er bestaan ook zogeheten „power managers“ die het mogelijk maken om verschillende contactdozen aan en uit te schakelen via schakelaars aan de voorkant. Dergelijke „power managers“ kunnen b.v. onder de monitor geplaatst worden. Inkjetprinters moeten eerst via de aan/uit-schakelaar van de printer uitgeschakeld worden vooraleer de netspanning b.v. via

• een stekkerdoos losgekoppeld wordt. Anders kan de printer de printkop niet in de rustpositie brengen met het gevolg dat de gaatjes van de printkop kunnen uitdrogen! Als uw moederbord een 4-polige ATX2.0 aansluiting voor de +12V spanning heeft (zoals b.v. bijna alle moederborden voor

• huidige processors), moet u deze met de betreffende aansluiting van de ATX voeding verbinden (zie hoofdstuk 14. d). De aansluiting zorgt voor een betere voeding van de schakelregelaars op het moederbord (die de stroom of de spanning voor de CPU produceren) en voor een ontlasting van de +12V kabel van de ATX stroomconnector. Als de stroomconnector niet aangesloten wordt, zal het moederbord eventueel niet opstarten. Voor moederborden met een 20-polige ATX connector kan de 4-polige deelconnector van de 24-polige ATX stroomconnector

• losgekoppeld worden (schuif deze gewoon eruit). De losgekoppelde 4-polige deelconnector mag dan niet voor andere aansluitingen gebruikt worden. Laat deze gewoon zijdelings aan de kabel hangen of beveilig hem met een kabelbinder.

•

13. Technische gegevens

Netspanning, 230V~/50Hz of 115V~/60Hz, omschakelbaar met de spanningskeuzeschakelaar

U.-spanning +5V= +3.3V= +12V=1 +12V=2 -12=V +5V= sb Uitgangsstroom: 22 22 12 15 0,6 3 Capaciteit (max.) 110 72,6 144 180 7,2 15

• Uitgangsspanningen en uitgangsstromen (zie ook de opdruk op de voeding):

• Passieve PFC (Power Factor Correction)

CONRAD INTERNET http://www.conrad.com

Impressum

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

Imprint

These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau/ Germany. No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher. The operating instructions reflect the current technical specifications at time of print. We reserve the right to change the technical or physical specifications.

Note de l´éditeur

Cette notice est une publication de la société Conrad Electronic SE, Klaus-Conrad-Straße 1, 92240 Hirschau/ Allemagne. Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l`éditeur. Impression, même partielle, interdite. Cette notice est conforme à la règlementation en vigueur lors de l´impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

Impressum

Deze gebruiksaanwijzing is een publikatie van Conrad Electronic Benelux B.V. Alle rechten, inclusief de vertaling, voorbehouden. Reprodukties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.

*08/07/GM

GlacialTech GP-PS350AP User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
