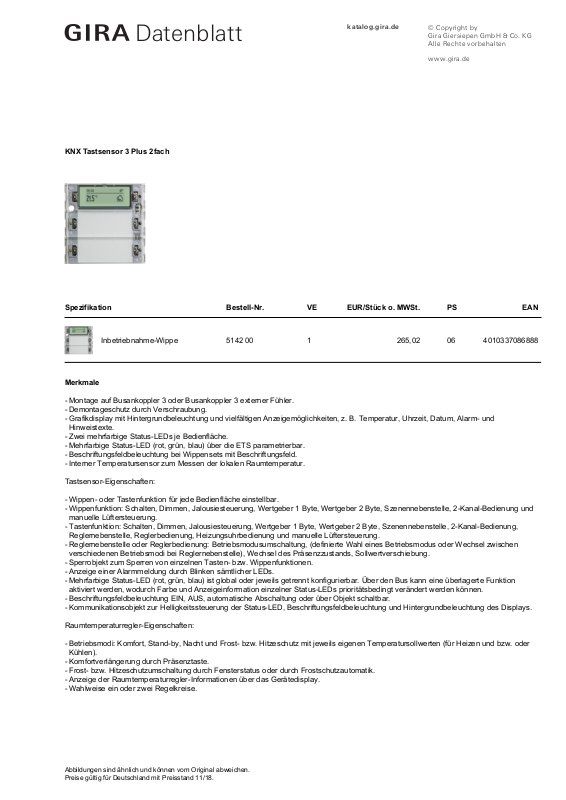

Datenblatt

KNX Tastsensor 3 Plus 2fach

Spezifikation Bestell-Nr. VE EUR/Stück o. MWSt. PS EAN

Inbetriebnahme-Wippe 5142 00 1 265,02 06 4010337086888

Merkmale

- Montage auf Busankoppler 3 oder Busankoppler 3 externer Fühler.

- Demontageschutz durch Verschraubung.

- Grafikdisplay mit Hintergrundbeleuchtung und vielfältigen Anzeigemöglichkeiten, z. B. Temperatur, Uhrzeit, Datum, Alarm- und
Hinweistexte.

- Zwei mehrfarbige Status-LEDs je Bedienfläche.

- Mehrfarbige Status-LED (rot, grün, blau) über die ETS parametrierbar.

- Beschriftungsfeldbeleuchtung bei Wippensets mit Beschriftungsfeld.

- Interner Temperatursensor zum Messen der lokalen Raumtemperatur.

Tastsensor-Eigenschaften:

- Wippen- oder Tastenfunktion für jede Bedienfläche einstellbar.

- Wippenfunktion: Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle, 2-Kanal-Bedienung und
manuelle Lüftersteuerung.

- Tastenfunktion: Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle, 2-Kanal-Bedienung,
Reglernebenstelle, Reglerbedienung, Heizungsuhrbedienung und manuelle Lüftersteuerung.

- Reglernebenstelle oder Reglerbedienung: Betriebsmodusumschaltung, (definierte Wahl eines Betriebsmodus oder Wechsel zwischen
verschiedenen Betriebsmodi bei Reglernebenstelle), Wechsel des Präsenzzustands, Sollwertverschiebung.

- Sperrobjekt zum Sperren von einzelnen Tasten- bzw. Wippenfunktionen.

- Anzeige einer Alarmmeldung durch Blinken sämtlicher LEDs.

- Mehrfarbige Status-LED (rot, grün, blau) ist global oder jeweils getrennt konfigurierbar. Über den Bus kann eine überlagerte Funktion
aktiviert werden, wodurch Farbe und Anzeigeinformation einzelner Status-LEDs prioritätsbedingt verändert werden können.

- Beschriftungsfeldbeleuchtung EIN, AUS, automatische Abschaltung oder über Objekt schaltbar.

- Kommunikationsobjekt zur Helligkeitssteuerung der Status-LED, Beschriftungsfeldbeleuchtung und Hintergrundbeleuchtung des Displays.

Raumtemperaturregler-Eigenschaften:

- Betriebsmodi: Komfort, Stand-by, Nacht und Frost- bzw. Hitzeschutz mit jeweils eigenen Temperatursollwerten (für Heizen und bzw. oder
Kühlen).

- Komfortverlängerung durch Präsenztaste.

- Frost- bzw. Hitzeschutzumschaltung durch Fensterstatus oder durch Frostschutzautomatik.

- Anzeige der Raumtemperaturregler-Informationen über das Gerätedisplay.

- Wahlweise ein oder zwei Regelkreise.

Abbildungen sind ähnlich und können vom Original abweichen.
Preise gültig für Deutschland mit Preisstand 11/18.

© Copyright by
Gira Giersiepen GmbH & Co. KG
Alle Rechte vorbehalten

www.gira.de

katalog.gira.de

Datenblatt

- Je Heiz- oder Kühlstufe sind verschiedene Regelungsarten konfigurierbar: PI-Regelung (stetige oder schaltende PWM) oder 2-Punkt­Regelung (schaltend).

- Regelparameter für PI-Regler und 2-Punkt-Regler einstellbar.

- Interner Temperatursensor und bis zu zwei externe Temperaturfühler (1 x Objekt, 1 x bedrahtet) zur Raumtemperaturmessung möglich.

- Optionaler externer bedrahteter Fernfühler bei Fußbodenheizung.

- Heizungsuhr mit 28 Schaltzeiten.

LC-Display Eigenschaften:

- Grafikdisplay mit schaltbarer LED-Hintergrundbeleuchtung.

- 1-Bereichs- oder 2-Bereichsdarstellung.

- Textanzeigen im Display in den Sprachen: Deutsch, Englisch, Niederländisch, Norwegisch, Russisch und Polnisch. Weitere Sprachen im
Internet verfügbar.

Technische Daten

Umgebungstemperatur: -5 °C bis +45 °C

Schutzklasse: III

Hinweise

- Professionelle Beschriftung über den Gira Beschriftungsservice www.beschriftung.gira.de.

- Der Tastsensor wird mit einer programmneutralen Inbetriebnahme-Wippe geliefert. Das passende Wippenset zum Schalterprogramm ist

separat zu bestellen.

Lieferumfang

- Blanko Beschriftungsschilder liegen bei.

Abbildungen sind ähnlich und können vom Original abweichen.
Preise gültig für Deutschland mit Preisstand 11/18.
