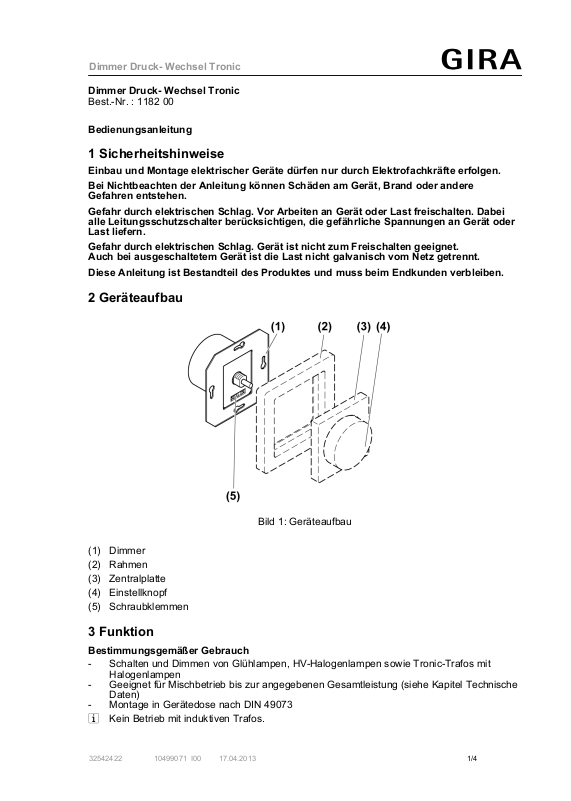

Dimmer Druck- Wechsel Tronic
Dimmer Druck- Wechsel Tronic
Best.-Nr. : 1182 00
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Auch bei ausgeschaltetem Gerät ist die Last nicht galvanisch vom Netz getrennt.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
Bild 1: Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Schraubklemmen
3 Funktion
Bestimmungsgemäßer Gebrauch
- Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie Tronic-Trafos mit
Halogenlampen
- Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (siehe Kapitel Technische
Daten)
- Montage in Gerätedose nach DIN 49073
i Kein Betrieb mit induktiven Trafos.
32542422 17.04.2013
10499071 I00
1/4
Dimmer Druck- Wechsel Tronic
Produkteigenschaften
- Dimmprinzip Phasenabschnitt
- Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7
Sekunden
- Elektronischer Übertemperaturschutz
- Wechselschaltung in Kombination mit Wechselschalter möglich
- Leistungserweiterung durch Leistungszusätze (siehe Anleitung Leistungszusatz)
i Flackern der angeschlossenen Leuchtmittel durch Unterschreiten der angegebenen
Mindestlast oder durch Rundsteuerimpulse der Elektrizitätswerke möglich. Dies stellt
keinen Mangel des Gerätes dar.
4 Bedienung
Licht schalten
o Einstellknopf drücken.
Helligkeit einstellen
Licht ist eingeschaltet.
o Einstellknopf im Uhrzeigersinn drehen.
Licht wird heller bis Maximalhelligkeit.
o Einstellknopf gegen den Uhrzeigersinn drehen.
Licht wird dunkler bis Minimalhelligkeit.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Dimmer anschließen und montieren
Bild 2: Anschlussplan
o Dimmer (1) gemäß Anschlussplan anschließen (Bild 2).
32542422 10499071 I00 17.04.2013
2/4
Dimmer Druck- Wechsel Tronic
o Dimmer in Gerätedose montieren.
o Rahmen und Zentralplatte montieren.
o Einstellknopf aufstecken.
Anschluss in Wechselschaltung
i Keine Wechselschaltung mit zwei Dimmern möglich.
Bild 3: Wechselschaltung
o Dimmer (1) und Wechselschalter (6) gemäß Anschlussplan anschließen (Bild 3)
6 Anhang
6.1 Technische Daten
Nennspannung AC 230 / 240 V ~
Netzfrequenz 50 Hz
Umgebungstemperatur +5 ... +25 °C
Anschlussleistung bei 25 °C
i Leistungsangaben einschließlich Trafoverlustleistung.
Glühlampen 20 ... 360 W
HV-Halogenlampen 20 ... 360 W
Tronic-Trafos 20 ... 360 W
ohmsch-kapazitiv 20 ... 360 W
Leistungsreduzierung
pro 5 °C Überschreitung von 25 °C -10 %
bei Einbau in Holz- oder Trockenbauwand -15 %
bei Einbau in Mehrfachkombinationen -20 %
Anschluss
eindrähtig max. 4 mm²
Die Symbolik der Dimmer-Last-Kennzeichnung gibt bei Dimmern die anschließbare
Lastart bzw. das elektrische Verhalten einer Last an: R = ohmsch, C = kapazitiv
6.2 Hilfe im Problemfall
Dimmer schaltet Last aus und erst nach einiger Zeit wieder ein.
Übertemperaturschutz hat ausgelöst.
Angeschlossene Last reduzieren.
Einbausituation prüfen.
32542422 10499071 I00 17.04.2013
3/4
Dimmer Druck- Wechsel Tronic
Dimmer schaltet Last kurz aus und wieder ein.
Kurzschlussschutz hat ausgelöst, aber zwischenzeitlich liegt kein Fehler mehr vor.
Dimmer schaltet Last aus und lässt sich nicht wieder einschalten.
Kurzschlussschutz hat ausgelöst.
Kurzschluss beseitigen.
Dimmer durch zweifaches Drücken des Betätigungsknopfes einschalten.
i Kurzschlussschutz beruht nicht auf konventioneller Sicherung, keine galvanische
Auftrennung des Laststromkreises.
6.3 Gewährleistung
Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel.
Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehlerbeschreibung an
den für Sie zuständigen Verkäufer (Fachhandel/Installationsbetrieb/Elektrofachhandel). Diese
leiten die Geräte an das Gira Service Center weiter.
