Electrocardiógrafo BeneHeart R3/BeneHeart R3A

Manual del operador

La fecha de publicación de este manual del operador es junio de 2013.

Declaración de propiedad intelectual

SHENZHEN MINDRAY BIO-MEDICAL ELECTRONICS CO., LTD. (de aquí en adelante Mindray) posee los derechos de

propiedad intelectual de este producto y de este manual. Este manual puede hacer referencia a información protegida

por derechos de autor o patentes y no concede licencia alguna sobre los derechos de las patentes de Mindray, ni sobre

los derechos de otros fabricantes.

Mindray pretende mantener el contenido de este manual como información confidencial. Queda estrictamente

prohibida la divulgación de la información del presente manual, de la forma que sea, sin el permiso por escrito de

Mindray.

Quedan estrictamente prohibidos la publicación, la modificación, la reproducción, la distribución, el alquiler, la

adaptación y la traducción de este manual, de la forma que sea, sin el permiso por escrito de Mindray.

, , y son marcas comerciales registradas o marcas

comerciales propiedad de Mindray en China y otros países. Todas las demás marcas comerciales que aparecen en este

manual se utilizan exclusivamente con fines editoriales, sin que exista intención alguna de hacer un uso inadecuado de

ellas y son propiedad de sus respectivos propietarios.

Responsabilidad del fabricante

El contenido de este manual está sujeto a cambios sin previo aviso.

Se da por sentado que toda la información contenida en este manual es correcta. Mindray no se hace responsable de los

errores presentes en él, ni de los daños accidentales o consecuentes del suministro, la aplicación o el uso de este manual.

Mindray solo se hace responsable de la seguridad, la fiabilidad y el funcionamiento del producto si:  Todas las operaciones de instalación, expansiones, cambios, modificaciones y reparaciones de este producto las

realiza personal autorizado de Mindray.

 La instalación eléctrica del lugar donde se coloque el dispositivo cumple los requisitos locales y nacionales

aplicables.

 El producto se utiliza de acuerdo con las instrucciones de uso.

ADVERTENCIA

z Este equipo solo deben manejarlo profesionales clínicos cualificados y con la formación pertinente. z Es importante que el hospital o la organización que utilice este equipo lleve a cabo un plan de

funcionamiento y mantenimiento adecuado. No hacerlo podría dar lugar a averías en la máquina o daños

personales.

z En caso de incoherencia o ambigüedad entre la última versión en inglés del manual y esta versión, tiene

prioridad la versión en inglés.

Garantía

ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS DEMÁS, EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS

DE COMERCIABILIDAD Y APTITUD PARA UN USO ESPECÍFICO.

Exenciones de responsabilidad

Entre las obligaciones o responsabilidades de Mindray relativas a esta garantía no se incluyen los gastos de transporte ni

de cualquier otro tipo, ni la responsabilidad por el retraso o los daños directos, indirectos o derivados de la aplicación o

el uso inadecuado del producto o de accesorios no aprobados por Mindray. La empresa tampoco se responsabiliza de

las reparaciones realizadas por individuos ajenos al personal autorizado de Mindray.

Esta garantía no se extiende a las siguientes situaciones:

 Avería o daño causado por un uso inadecuado o un fallo humano.  Avería o daño causado por un suministro de alimentación inestable o fuera de rango.  Avería o daño producido por causas de fuerza mayor, como incendios y terremotos.  Avería o daño causado por un funcionamiento inadecuado o una reparación efectuada por personal de

mantenimiento no cualificado o no autorizado.

 Avería del instrumento o componente cuyo número de serie no es lo suficientemente legible.  Otras averías que no estén causadas por el propio instrumento o componente.

Datos de contacto de la empresa

Fabricante: Shenzhen Mindray Bio-Medical Electronics Co., Ltd.

Dirección Mindray Building, Keji 12th Road South, High-tech Industrial Park,

Nanshan, Shenzhen 518057, República Popular China

Sitio web www.mindray.com

Dirección de correo

electrónico:

Tel.: +86 755 81888998

Fax: +86 755 26582680

Representante de la CE: Shanghai International Holding Corp. GmbH (Europa)

service@mindray.com.cn

Dirección: Eiffestraβe 80, 20537 Hamburgo, Alemania

Tel.: 0049-40-2513175

Fax: 0049-40-255726

III

Prólogo

Objetivo del manual

Este manual contiene las instrucciones necesarias para utilizar el producto de forma segura y de acuerdo con su función

y uso previsto. El seguimiento de las instrucciones del manual constituye un requisito previo para obtener un

funcionamiento y rendimiento adecuados del producto, y garantiza la seguridad de pacientes y técnicos.

Este manual está basado en la configuración completa y, por tanto, es posible que parte de su contenido no sea

aplicable a su producto. En caso de duda, póngase en contacto con nosotros.

Este manual forma parte del producto. Siempre debe estar cerca del equipo de modo que pueda consultarse fácilmente

cuando sea necesario.

NOTA

z Si el equipo incluye alguna función no especificada en este manual, consulte la última versión en inglés.

Destinatarios

Este manual está dirigido a profesionales médicos de los que se espera que tengan el conocimiento práctico

correspondiente sobre procedimientos, ejercicio y terminología del ámbito de la medicina para el tratamiento de

pacientes.

Ilustraciones

Todas las ilustraciones de este manual se ofrecen únicamente a modo de ejemplo. No tienen que coincidir

necesariamente con la configuración o los datos mostrados en su equipo.

Convenciones

 El texto en cursiva se emplea en este manual para citar los capítulos y secciones a los que se haga referencia.  [ ] se utiliza para encerrar texto de la pantalla.  se utiliza para indicar procedimien→ tos de uso.

Índice

1 Seguridad.....................................................................................................................................................................1-1

1.1 Información de seguridad .............................................................................................................................................................................1-1

1.1.1 Peligros...................................................................................................................................................................................................1-2

1.2 Advertencias.......................................................................................................................................................................................................1-2

1.2.1 Precauciones.........................................................................................................................................................................................1-3

1.2.2 Notas .......................................................................................................................................................................................................1-3

1.3 Símbolos del equipo........................................................................................................................................................................................1-4

2 Conceptos básicos .......................................................................................................................................................2-1

2.1 Uso previsto........................................................................................................................................................................................................2-1

2.2 Unidad principal................................................................................................................................................................................................2-1

2.2.1 Vista frontal ........................................................................................................................................................................................... 2-1

2.2.2 Vista lateral ............................................................................................................................................................................................2-3

2.2.3 Vista posterior ...................................................................................................................................................................................... 2-3

2.2.4 Vista inferior ..........................................................................................................................................................................................2-4

2.3 Pantalla de visualización................................................................................................................................................................................2-4

2.4 Modo de funcionamiento..............................................................................................................................................................................2-5

2.4.1 Modo normal........................................................................................................................................................................................ 2-5

2.4.2 Modo en espera................................................................................................................................................................................... 2-6

2.4.3 Modo de demostración.................................................................................................................................................................... 2-6

2.4.4 Modo de mantenimiento................................................................................................................................................................. 2-6

3 Funcionamiento básico...............................................................................................................................................3-1

3.1 Instalación ...........................................................................................................................................................................................................3-1

3.1.1 Desembalaje y comprobación....................................................................................................................................................... 3-1

3.1.2 Requisitos medioambientales........................................................................................................................................................ 3-2

3.2 Puesta en marcha .............................................................................................................................................................................................3-2

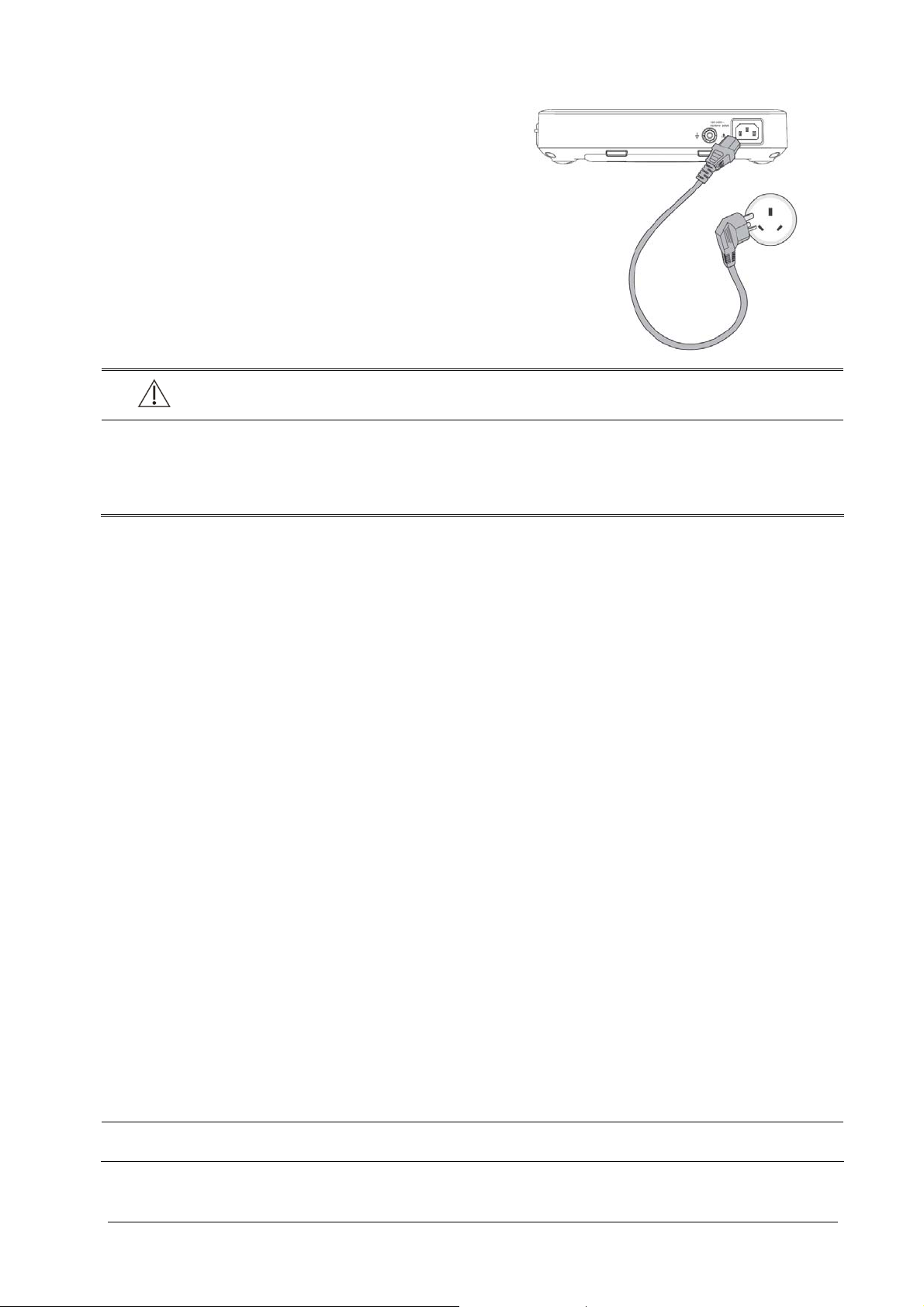

3.2.1 Conexión a la red de CA ...................................................................................................................................................................3-3

3.2.2 Uso de la batería.................................................................................................................................................................................. 3-3

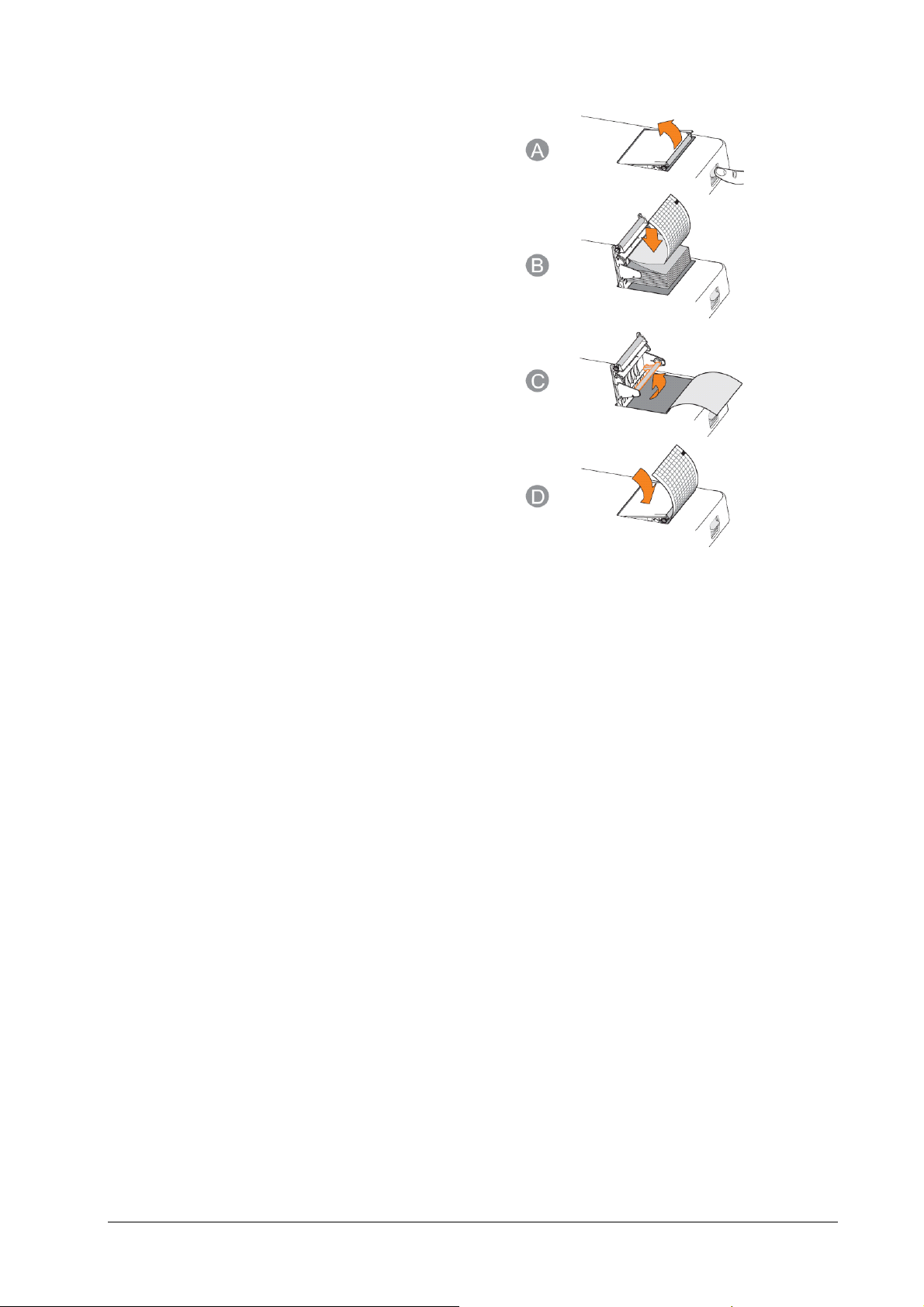

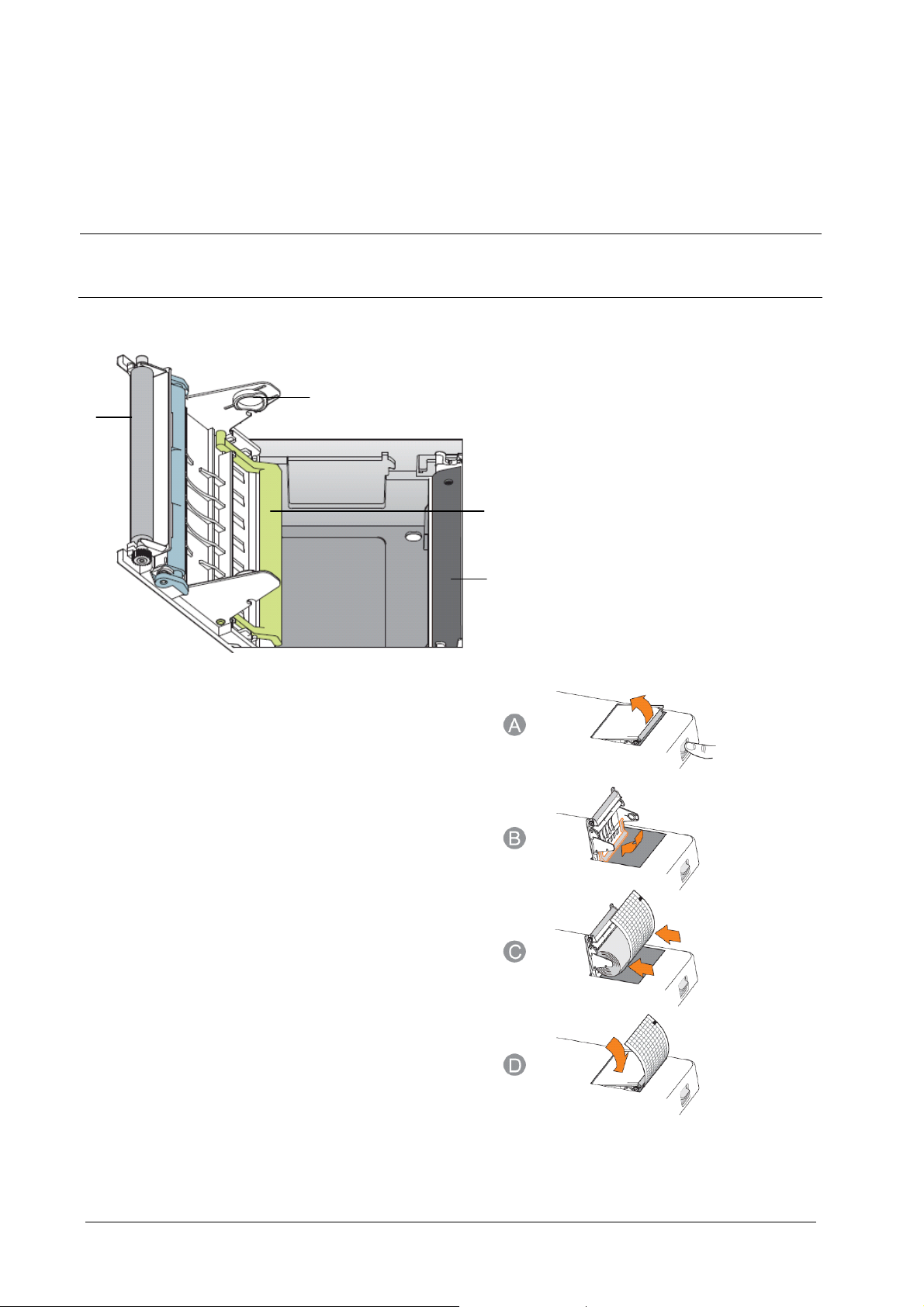

3.2.3 Carga de papel..................................................................................................................................................................................... 3-4

3.2.4 Conexión del cable del paciente...................................................................................................................................................3-5

3.2.5 Comprobación del equipo antes de encenderlo ....................................................................................................................3-5

3.2.6 Encendido del equipo....................................................................................................................................................................... 3-6

3.2.7 Configuración del equipo................................................................................................................................................................3-6

3.2.8 Apagado del equipo.......................................................................................................................................................................... 3-6

4 Configuración del sistema ..........................................................................................................................................4-1

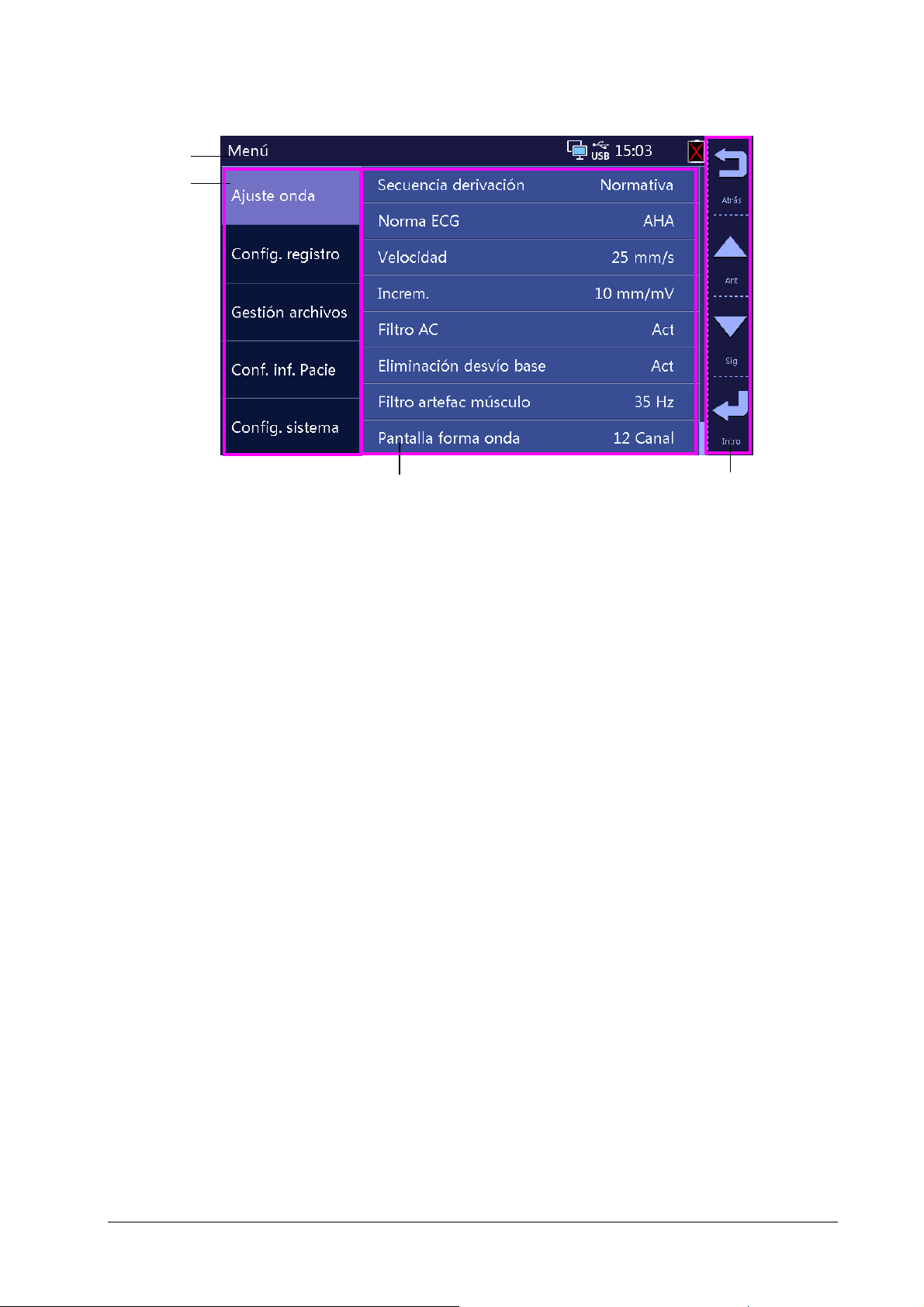

4.1 Acceso al menú principal...............................................................................................................................................................................4-1

4.2 Ajuste de ondas.................................................................................................................................................................................................4-2

4.3 Configuración del registro.............................................................................................................................................................................4-3

4.4 Gestión de archivos..........................................................................................................................................................................................4-7

4.5 Configuración de la información del paciente.......................................................................................................................................4-8

4.6 Configuración del sistema.............................................................................................................................................................................4-9

5 Gestión de archivos .................................................................................................................................................... 5-1

5.1 Acceso al menú de gestión de archivos................................................................................................................................................... 5-1

5.2 Gestión de archivos de pacientes............................................................................................................................................................... 5-1

5.2.1 Acceso a la pantalla de directorios................................................................................................................................................5-1

5.2.2 Búsqueda de archivos de pacientes.............................................................................................................................................5-3

5.3 Gestión de la configuración..........................................................................................................................................................................5-4

5.3.1 Carga de la configuración ................................................................................................................................................................5-4

5.3.2 Exportación de la configuración....................................................................................................................................................5-4

6 Preparación del paciente ........................................................................................................................................... 6-1

6.1 Preparación del paciente............................................................................................................................................................................... 6-1

6.2 Preparación de la piel......................................................................................................................................................................................6-1

6.3 Conexión de los cables de derivación y los electrodos......................................................................................................................6-2

6.3.1 Accesorios de ECG...............................................................................................................................................................................6-2

6.3.2 Conexión de los cables de derivación del tórax a los electrodos torácicos ...................................................................6-3

6.3.3 Conexión de los cables de derivación de las extremidades a los electrodos de las extremidades.......................6-4

6.4 Aplicación de electrodos............................................................................................................................................................................... 6-4

6.4.1 Colocación de electrodos.................................................................................................................................................................6-4

6.4.2 Colocación de derivaciones para niños.......................................................................................................................................6-5

6.4.3 Codificación por colores de los cables de derivación ............................................................................................................6-5

6.4.4 Colocación de electrodos reutilizables........................................................................................................................................6-5

6.4.5 Aplicación de electrodos desechables ........................................................................................................................................6-6

6.5 Desconexión de las derivaciones ...............................................................................................................................................................6-7

6.6 Introducción de información del paciente .............................................................................................................................................6-7

6.6.1 Introducción rápida de información del paciente...................................................................................................................6-7

6.6.2 Introducción de información del paciente en la pantalla Info paciente.........................................................................6-8

7 Adquisición de un ECG ............................................................................................................................................... 7-1

7.1 Modo de medición........................................................................................................................................................................................... 7-1

7.1.1 Medición automática.........................................................................................................................................................................7-1

7.1.2 Medición manual.................................................................................................................................................................................7-1

7.1.3 Medición de ritmo...............................................................................................................................................................................7-2

7.2 Adquisición de un ECG...................................................................................................................................................................................7-2

7.3 Configuración de ondas de ECG.................................................................................................................................................................7-2

7.4 Configuración del informe de ECG.............................................................................................................................................................7-3

7.5 Copia de informes............................................................................................................................................................................................ 7-3

7.6 Almacenamiento de informes de pacientes........................................................................................................................................... 7-3

7.7 Análisis de ECG de 12 derivaciones en reposo...................................................................................................................................... 7-4

7.8 Informe de ECG .................................................................................................................................................................................................7-5

8 Solución de problemas............................................................................................................................................... 8-1

8.1 Problemas generales....................................................................................................................................................................................... 8-1

8.2 Mensajes..............................................................................................................................................................................................................8-2

8.2.1 Lista de mensajes 1.............................................................................................................................................................................8-3

8.2.2 Lista de mensajes 2 ............................................................................................................................................................................8-5

9 Batería ..........................................................................................................................................................................9-1

9.1 Descripción general.........................................................................................................................................................................................9-1

9.2 Carga de la batería............................................................................................................................................................................................9-1

9.3 Sustitución de la batería.................................................................................................................................................................................9-1

9.4 Información relativa a la batería..................................................................................................................................................................9-2

9.5 Mantenimiento de la batería........................................................................................................................................................................9-3

9.5.1 Acondicionamiento de una batería .............................................................................................................................................9-3

9.5.2 Comprobación de una batería.......................................................................................................................................................9-4

9.6 Reciclaje de la batería......................................................................................................................................................................................9-4

10 Cuidados y mantenimiento ................................................................................................................................... 10-1

10.1 Limpieza y desinfección............................................................................................................................................................................ 10-1

10.1.1 Limpieza ............................................................................................................................................................................................10-2

10.1.2 Desinfección.....................................................................................................................................................................................10-3

10.1.3 Esterilización ....................................................................................................................................................................................10-3

10.2 Comprobación periódica.......................................................................................................................................................................... 10-4

10.3 Mantenimiento de la batería................................................................................................................................................................... 10-4

10.4 Almacenamiento del papel de registro térmico.............................................................................................................................. 10-5

10.5 Almacenamiento de cables de paciente y cables de derivación............................................................................................... 10-5

10.6 Pruebas de seguridad eléctrica.............................................................................................................................................................. 10-5

11 Accesorios ............................................................................................................................................................... 11-1

11.1 Accesorios de ECG....................................................................................................................................................................................... 11-1

11.2 Otros ................................................................................................................................................................................................................ 11-1

A Especificaciones del producto .................................................................................................................................. A-1

A.1 Clasificaciones ..................................................................................................................................................................................................A-1

A.2 Especificaciones ambientales..................................................................................................................................................................... A-1

A.3 Especificaciones de la fuente de alimentación .................................................................................................................................... A-2

A.4 Especificaciones físicas..................................................................................................................................................................................A-2

A.5 Especificaciones del hardware ...................................................................................................................................................................A-3

A.6 Especificaciones de medición..................................................................................................................................................................... A-4

B CEM.............................................................................................................................................................................. B-1

C Símbolos y abreviaturas ............................................................................................................................................ C-1

C.1 Unidades............................................................................................................................................................................................................. C-1

C.2 Símbolos............................................................................................................................................................................................................. C-2

C.3 Abreviaturas y siglas....................................................................................................................................................................................... C-3

D Inspección de seguridad eléctrica ............................................................................................................................D-1

D.1 Enchufe del cable de alimentación...........................................................................................................................................................D-1

D.2 Carcasa del dispositivo y accesorios.........................................................................................................................................................D-2

D.3 Etiquetado del dispositivo........................................................................................................................................................................... D-2

D.4 Resistencia de puesta a tierra de protección ........................................................................................................................................D-2

D.5 Prueba de fuga a tierra..................................................................................................................................................................................D-3

D.6 Corriente de fuga al paciente..................................................................................................................................................................... D-3

D.7 Fuga de red a pieza aplicada ......................................................................................................................................................................D-4

D.8 Corriente auxiliar al paciente...................................................................................................................................................................... D-4

1 Seguridad

1.1 Información de seguridad

PELIGRO

z Indica un peligro inminente que, si no se evita, podría provocar graves lesiones o incluso la muerte.

ADVERTENCIA

z Indica un peligro potencial o una práctica que compromete la seguridad y que, si no se evita, podría

provocar graves lesiones o incluso la muerte.

PRECAUCIÓN

z Indica un posible peligro o una práctica que compromete la seguridad y que, si no se evita, puede producir

lesiones o daños materiales leves.

NOTA

z Ofrece sugerencias de aplicación u otra información de utilidad para garantizar que se saca el máximo

partido al producto.

1-1

1.1.1 Peligros

No existen peligros relativos al producto en general. Las declaraciones de "Peligro" pueden aparecer en las secciones

correspondientes de este manual de funcionamiento.

1.2 Advertencias

ADVERTENCIAS

z Este equipo se utiliza para un único paciente a la vez. z Antes de poner en marcha el sistema, el operador debe comprobar que el equipo, los cables de conexión y

los accesorios funcionan correctamente y se encuentran en buen estado.

z El equipo debe conectarse a una toma de corriente instalada correctamente solo con contactos de conexión

a tierra de protección. Si la instalación no proporciona un conductor de conexión a tierra de protección,

desconecte el monitor de la red eléctrica y hágalo funcionar con la batería, si es posible.

z Para evitar peligros de explosión, no utilice el equipo en entornos enriquecidos con oxígeno ni en presencia

de sustancias anestésicas inflamables u otros agentes inflamables (como la gasolina).

z No abra las carcasas del equipo. Todas las operaciones de servicio y actualizaciones futuras debe realizarlas

únicamente personal formado y autorizado por nuestra empresa.

z Al conectar el equipo periférico a través de los puertos de entrada/salida de señales, no toque al paciente

para evitar que la corriente de fuga al paciente supere los requisitos de las normativas aplicables.

z Este equipo no está diseñado para utilizarlo con unidades quirúrgicas de alta frecuencia. z No toque a los pacientes durante la desfibrilación. Podrían producirse lesiones graves o incluso la muerte. z En el caso de los pacientes con marcapasos, el equipo puede confundir un pulso del marcapasos con un

complejo QRS si se producen varias condiciones adversas a la vez. Vigile de cerca al paciente de forma

continua.

z La información fisiológica y las ondas que aparecen en el equipo sirven solo de referencia y no pueden

utilizarse directamente para la interpretación de diagnósticos.

z Para evitar desconectar el equipo de manera inadvertida, coloque todos los cables de forma que no haya

riesgo de tropezar con ellos. Enrolle y asegure el exceso de cableado para reducir el riesgo de enredos o

estrangulación por parte de los pacientes o el personal.

z Deseche el material de embalaje de acuerdo con la normativa de control de residuos aplicable y manténgalo

fuera del alcance de los niños.

1-2

1.2.1 Precauciones

PRECAUCIONES

z Use solamente las piezas y los accesorios especificados en este manual. z Cuando finalice la vida útil del equipo y sus accesorios, estos deberán desecharse conforme a las

instrucciones que regulan la eliminación de tales productos. Si tiene alguna duda relativa a la eliminación

del equipo, póngase en contacto con nosotros.

z Los campos eléctricos y magnéticos pueden interferir en el correcto rendimiento del equipo. Por esta razón,

asegúrese de que todos los dispositivos externos utilizados cerca del equipo cumplen los requisitos de CEM

relevantes. Entre las posibles fuentes de interferencia se incluyen los teléfonos móviles, los equipos de

rayos X y los dispositivos RMN, ya que pueden emitir niveles elevados de radiación electromagnética.

z Antes de conectar el equipo a la red eléctrica, compruebe que los índices de voltaje y frecuencia de la red

eléctrica sean los mismos que los indicados en la etiqueta del equipo o en este manual.

z Instale o traslade el equipo correctamente para evitar daños causados por caídas, golpes, vibraciones

fuertes u otras fuerzas mecánicas.

1.2.2 Notas

NOTAS

z Coloque el equipo en un lugar donde pueda ver la pantalla y acceder a los controles con facilidad. z Guarde este manual cerca del equipo, de modo que pueda consultarlo cómodamente cuando sea necesario. z El software se ha desarrollado según la norma IEC60601-1-4. De este modo, se minimiza la posibilidad de

riesgos derivados de errores del programa.

z Este manual describe todas las funciones y opciones. Puede que su equipo no disponga de todas ellas.

1-3

1.3 Símbolos del equipo

Precaución (Atención, consultar

documentos adjuntos)

Encendido/apagado, para una

parte del equipo

Indicador de batería

PIEZA APLICADA TIPO CF A PRUEBA

DE DESFIBRILACIÓN

Conector de red

FECHA DE FABRICACIÓN

Desechar de acuerdo con los

requisitos de su país

Marca CCC (China Compulsory

Certification)

Periodo de uso medioambiental

conforme a la normativa

SJ/T11363-2006 de China

El producto está etiquetado con la marca CE, lo que indica su conformidad con las disposiciones de

la Directiva del Consejo 93/42/CEE relativa a dispositivos médicos y al cumplimiento de los

requisitos esenciales de Anexo I de esta directiva.

Corriente alterna (CA)

Equipotencialidad

Conector USB

Número de serie

Símbolo general para

recuperación/reciclaje

Marca China Metrology

Certification

Representante autorizado en la

Comunidad Europea

NOTA

z Puede que algunos símbolos no aparezcan en su equipo.

1-4

2 Conceptos básicos

2.1 Uso previsto

El electrocardiógrafo BeneHeart R3/BeneHeart R3A (denominado "el equipo" o "el sistema" en lo sucesivo) está diseñado

para adquirir, analizar, mostrar, almacenar y registrar la información electrocardiográfica del paciente para su diagnóstico

clínico y estudio.

El uso de este equipo está destinado a profesionales clínicos o personal cualificado bajo la supervisión de estos. Solo

deben utilizarlo personas que hayan recibido la formación adecuada sobre su uso. Nadie que carezca de autorización o

formación debe realizar ninguna operación con el equipo.

2.2 Unidad principal

2.2.1 Vista frontal

1. Pantalla de visualización: muestra ondas y texto.

2. Registrador: imprime informes.

3. Panel de control: consulte la tabla siguiente para obtener más detalles.

2-1

Tecla Función

(Tecla numérica

"1")

(Tecla numérica

"4")

(Tecla numérica

"7")

(Tecla de

confirmación)

Menú

(Tecla numérica

"2")

Filtro

(Tecla numérica

"5")

(Tecla numérica

"8")

Manual

(Tecla numérica

"0")

(Tecla numérica

"3")

age

(Tecla numérica

"6")

Sex

(Tecla numérica

"9")

Ritmo

(Tecla de retroceso)

Tecla de función que permite seleccionar la opción que aparece en el lado derecho de la pantalla.

En el modo de teclado numérico, introduzca el número "1".

Tecla de función que permite seleccionar la opción que aparece en el lado derecho de la pantalla.

En el modo de teclado numérico, introduzca el número "4".

Tecla de función que permite seleccionar la opción que aparece en el lado derecho de la pantalla.

En el modo de teclado numérico, introduzca el número "7".

Tecla de función que permite seleccionar la opción que aparece en el lado derecho de la pantalla.

En el modo de teclado numérico, permite confirmar una entrada o selección.

Permite acceder al menú principal.

Permite salir de un menú al abrir otro distinto.

En el modo de teclado numérico, introduzca el número "2".

Permite cambiar la frecuencia del filtro de artefactos de tipo muscular.

En el modo de teclado numérico, introduzca el número "5".

Permite cambiar las derivaciones que han de registrarse en el modo de medición manual.

En el modo de teclado numérico, introduzca el número "8".

Comienza el registro de un informe de ECG en tiempo real.

Detiene el registro.

En el modo de teclado numérico, introduzca el número "0".

Pulse esta tecla y, a continuación, pulse las teclas numéricas correspondientes para introducir el ID del

paciente.

Si la opción [Info paciente detallada] está habilitada, abra el menú Info paciente.

En el modo de teclado numérico, introduzca el número "3".

Pulse esta tecla y, a continuación, pulse las teclas numéricas correspondientes para introducir la edad

del paciente.

Si la opción [Info paciente detallada] está habilitada, pulse esta tecla para abrir el menú Info

paciente.

En el modo de teclado numérico, introduzca el número "6".

Permite cambiar el sexo del paciente.

Si la opción [Info paciente detallada] está habilitada, abra el menú Info paciente.

En el modo de teclado numérico, introduzca el número "9".

Permite registrar un informe de ritmo.

Detiene el registro.

En el modo de teclado numérico, permite eliminar caracteres.

2-2

Tecla Función

ECG

Indicador Descripción

Interruptor de encendido y apagado

Permite encender el equipo.

Si lo mantiene pulsado durante 0,5 segundos, se apagará el equipo.

Apaga el equipo de manera forzada si lo mantiene pulsado durante 6 segundos, en caso de que no se

pueda apagar normalmente o bajo circunstancias especiales.

Comienza el registro de un informe de ECG automático.

Detiene el registro.

Indicador de encendido/apagado

Activado: si el equipo está encendido.

Desactivado: si el equipo está apagado.

Indicador de batería

Verde: si el equipo funciona con la batería o la batería se está cargando.

Amarillo: si el equipo funciona con la batería y el nivel de la batería es bajo.

Amarillo, parpadeando: si el equipo funciona con la batería y la batería está agotada.

Desactivado: si la batería no está colocada o se encuentra totalmente cargada.

Indicador de CA

Activado: si la alimentación de CA está conectada.

Desactivado: si la alimentación de CA está desconectada.

2.2.2 Vista lateral

1. Conector del cable del paciente: permite conectar el cable del paciente para la adquisición de ECG.

2. Seguro de la puerta del registrador: abre la puerta del registrador.

3. Conector de red: permite conectar el equipo a la red para la actualización del software.

4. Conector USB: permite conectar discos USB para la transferencia de datos.

4 4

2.2.3 Vista posterior

1. Entrada de alimentación de CA

2. Terminal de masa equipotencial: si el equipo se va a utilizar con otros dispositivos, sus terminales de conexión a

masa equipotencial deben conectarse juntos, de modo que se elimine la diferencia de potencial entre ellos.

2-3

2.2.4 Vista inferior

1. Compartimento de la batería

2.3 Pantalla de visualización

Pantalla normal

1. Área de información del paciente y del sistema

Esta área muestra la información del paciente, incluido el ID, el sexo, la edad y la frecuencia cardiaca del paciente,

así como los datos del sistema, entre ellos, el estado de la conexión Wi-Fi y la memoria USB, la hora del sistema, el

estado de la batería, etc.

4 5

2. Área de ondas: muestras las ondas de ECG.

3. Área de mensajes 1: muestra información sobre interferencias y derivaciones desconectadas.

4. Área de mensajes 2: muestra mensajes, excepto los relativos a interferencias o derivaciones desconectadas.

5. Configuración del filtro de artefactos de tipo muscular: muestra la configuración del filtro de artefactos de tipo

muscular. Si el filtro está desactivado, el valor mostrado es 150 Hz.

6. Área de teclas de software: muestra las etiquetas de las teclas de función situadas a la derecha.

2-4

Menú principal

1. Encabezado: muestra información del sistema.

2. Opciones del menú principal

3. Opciones del submenú

4. Área de etiquetas de teclas de función

 Si pulsa F1, volverá al menú anterior.

 Al pulsar F2 y F3, se selecciona la opción siguiente o la anterior, o bien, se alterna entre los distintos ajustes

de una opción al seleccionarla.

 Si pulsa F4, confirmará la selección realizada.

2.4 Modo de funcionamiento

2.4.1 Modo normal

Una vez encendido el equipo, se activa el modo de funcionamiento normal.

En el modo normal, puede adquirir información electrocardiográfica del paciente, registrar ondas de ECG, mediciones y

diagnósticos. También puede llevar a cabo la configuración del sistema y exportar datos.

2-5

2.4.2 Modo en espera

En caso de que se desconecte cualquiera de las derivaciones de las extremidades, el equipo activará automáticamente el

modo en espera si no se realiza ninguna operación dentro del intervalo de tiempo definido.

Para ajustar este tiempo:

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Seleccione [Config. sistema][→ En espera auto].

3. Defina el tiempo que ha de transcurrir antes de activar automáticamente el modo en espera.

En el modo en espera, la pantalla está apagada. Esto ayuda a reducir el consumo energético y aumenta la vida útil del

equipo.

Para restablecer el modo normal, pulse cualquier tecla.

2.4.3 Modo de demostración

En el modo de demostración, se muestran las funciones principales del equipo si no hay ningún paciente o simulador de

paciente conectados. El modo de demostración está protegido con contraseña.

Para acceder al modo de demostración:

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Seleccione [Config. sistema][→ Modo demo].

3. Introduzca la contraseña.

Para salir del modo de demostración, apague el equipo y reinícielo.

ADVERTENCIA

z El modo de demostración se ha diseñado únicamente con fines de demostración. Para evitar que los datos

simulados se confundan con las mediciones reales, no debe activar el modo de demostración durante la

adquisición de ECG.

2.4.4 Modo de mantenimiento

El equipo dispone de un modo de mantenimiento que permite al personal de servicio revisar y probar el equipo. El

modo de mantenimiento está protegido con contraseña.

2-6

3 Funcionamiento básico

3.1 Instalación

ADVERTENCIA

z La instalación del equipo debe llevarla a cabo nuestro personal autorizado. z No abra las carcasas del equipo. Todas las operaciones de servicio y actualizaciones futuras debe realizarlas

únicamente personal formado y autorizado por nuestra empresa.

z Somos los titulares exclusivos del copyright del software del equipo. Ninguna organización o individuo

debe manipularlo, copiarlo o intercambiarlo ni debe incurrir en ninguna otra infracción de ninguna forma y

por ningún medio sin el permiso debido.

z Los dispositivos conectados al equipo deben cumplir los requisitos de las normas IEC aplicables (por ej., la

normativa de seguridad IEC 60950 para equipos de tecnologías de la información y la normativa de

seguridad IEC 60601-1 para equipos eléctricos médicos). La configuración del sistema debe cumplir los

requisitos de la norma IEC 60601-1-1 para sistemas eléctricos médicos. Cualquier miembro del personal que

conecte dispositivos al puerto de entrada/salida de señales del equipo es responsable de comprobar que la

certificación de seguridad de los dispositivos se ha realizado según la normativa IEC 60601-1-1. En caso de

duda, póngase en contacto con nosotros.

z Si las especificaciones del equipo no permiten determinar los peligros posibles derivados del uso del equipo

en combinación con otros dispositivos causados, por ejemplo, por la suma de corrientes de fuga, consulte a

los fabricantes o a un experto en la materia para garantizar que la seguridad necesaria de todos los

dispositivos no se verá comprometida por la combinación propuesta.

3.1.1 Desembalaje y comprobación

Antes de desembalar el producto, examine el embalaje del producto por si presentara daños. Si detecta cualquier daño,

póngase en contacto con nosotros o con el responsable de la entrega del producto.

Si el embalaje está intacto, ábralo y retire el equipo y los accesorios con cuidado. Compruebe el material con la lista de

embalaje y asegúrese de que los elementos suministrados no presentan ningún daño. Póngase en contacto con

nosotros si surge algún problema.

ADVERTENCIA

z Cuando deseche el material de embalaje, asegúrese de seguir la legislación de control de desechos aplicable

y manténgalo fuera del alcance de los niños.

z Puede que el equipo se contamine durante el almacenamiento y transporte. Antes de utilizarlo, compruebe

si los embalajes están intactos, especialmente los de los accesorios de un solo uso. Si observa algún daño,

no utilice el equipo con los pacientes.

3-1

NOTA

z Guarde la caja de embalaje, ya que puede resultarle útil en caso de que sea necesario devolver el equipo.

3.1.2 Requisitos medioambientales

El equipo está diseñado para utilizarlo en un entorno de pacientes.

El entorno operativo del equipo debe cumplir los requisitos especificados en este manual.

El entorno en que se utiliza el equipo debe carecer (en la medida de lo posible) de ruidos, vibraciones, polvo, sustancias

corrosivas, inflamables y explosivas. Si el equipo se instala en un armario, deberá dejarse espacio suficiente delante y

detrás del equipo para poder utilizarlo, repararlo y realizar su mantenimiento adecuadamente. Asimismo, para mantener

una buena ventilación, el equipo debe disponer de un espacio libre mínimo de 5 cm (2 pulgadas) a su alrededor.

Al desplazar el equipo de un lugar a otro, puede producirse una condensación como resultado de las diferencias de

temperatura o humedad. En este caso, nunca inicie el sistema antes de que desaparezca la condensación.

ADVERTENCIA

z Asegúrese de que el entorno operativo del equipo cumple los requisitos específicos. De lo contrario, pueden

producirse consecuencias inesperadas, como daños en el equipo.

z Para evitar peligros de explosión, no utilice el equipo en entornos enriquecidos con oxígeno ni en presencia

de sustancias anestésicas inflamables u otros agentes inflamables (como la gasolina).

z Los campos eléctricos y magnéticos pueden interferir en el correcto rendimiento del equipo. Por esta razón,

asegúrese de que todos los dispositivos externos utilizados cerca del equipo cumplen los requisitos de CEM

relevantes. Entre las posibles fuentes de interferencia se incluyen los teléfonos móviles, los equipos de

rayos X y los dispositivos RMN, ya que pueden emitir niveles elevados de radiación electromagnética.

z El enchufe de conexión a la red se utiliza para aislar electrónicamente los circuitos del equipo de la RED

ELÉCTRICA. No coloque el equipo de forma que impida acceder fácilmente al enchufe.

z Antes de conectar el equipo a la red eléctrica, compruebe que los índices de voltaje y frecuencia de la red

eléctrica sean los mismos que los indicados en la etiqueta del equipo o en este manual.

NOTAS

3.2 Puesta en marcha

El seguimiento de las instrucciones del manual constituye un requisito previo para obtener un funcionamiento y

rendimiento adecuados del producto, y garantiza la seguridad de pacientes y técnicos.

3-2

3.2.1 Conexión a la red de CA

Este equipo puede funcionar a través de la red de alimentación

de CA o mediante la batería. Para utilizar la fuente de

alimentación de CA:

1. Conecte el extremo hembra del cable de alimentación a la

entrada de alimentación de CA situada en la parte posterior

del equipo.

2. Conecte el extremo macho del cable de alimentación a una

toma de CA de pared.

ADVERTENCIA

z Solo debe utilizar el cable de alimentación suministrado con el equipo.

z Si se duda de la integridad del conductor de protección externa de la instalación o de sus conductores, el

equipo deberá utilizarse con la batería. En caso contrario, el paciente o el operador podrían sufrir descargas.

3.2.2 Uso de la batería

El equipo se puede utilizar con una batería de litio recargable. Si hay una batería instalada, el equipo se alimentará

automáticamente de esta en caso de que se produzca un fallo del suministro de CA.

Instalación de la batería

La batería debe instalarla únicamente personal de servicio cualificado y autorizado por nuestra empresa. El equipo se

envía de fábrica sin batería instalada. Póngase en contacto con el personal de servicio para instalar la batería antes de

poner el equipo en funcionamiento por primera vez.

Para evitar que se pierdan datos en caso de que se produzca un fallo de alimentación repentino, es recomendable tener

instalada en todo momento una batería completamente cargada en el equipo.

Carga de la batería

La batería se carga siempre que el equipo está conectado a una fuente de alimentación de CA, independientemente de

que el equipo esté encendido o no en ese momento.

Si la batería se está cargando, el indicador de esta estará iluminado en verde. Si el equipo está encendido, el símbolo de

la batería que aparece en la pantalla muestra de forma dinámica el estado de carga.

NOTA

z Cargue la batería antes de utilizarla por primera vez.

3-3

3.2.3 Carga de papel

Antes de imprimir informes de ECG, asegúrese de que hay papel térmico para el registrador disponible. El equipo admite

papel en rollo y papel plegado.

NOTA

z La configuración de la opción [Tipo de papel] del menú [Config. sistema] debe ajustarse en el tipo de papel

utilizado. En caso contrario, el sistema mostrará el mensaje "Error tipo de papel".

En la imagen siguiente se muestra el interior del registrador.

1. Rodillo

Para cargar el rollo de papel:

1. Presione el seguro de la puerta del registrador para abrir la

puerta.

2. Compruebe que el protector de atascos de papel no está

enganchado en las pequeñas aberturas del soporte del

rollo de papel.

2. Soporte del rollo de papel

3. Protector de atascos de papel

(solo para papel plegado)

4. Cabezal de impresión térmica

3. Inserte un rollo de papel nuevo en el soporte del rollo de

papel de la puerta del registrador, con el lado de

impresión (lado de la cuadrícula) orientado hacia el

cabezal de impresión térmica.

4. Desenrolle el principio del rollo y cierre la puerta del

registrador.

5. Superponga el papel desenrollado por encima de la

puerta. Asegúrese de que el lado de la cuadrícula queda

orientado hacia arriba.

6. Compruebe que la opción [Tipo de papel] está

configurada en [Rollo] seleccionando [Menú][→ Config.

sistema].

3-4

Para cargar papel plegado:

1. Presione el seguro de la puerta del registrador para abrir la

puerta.

2. Vuelva a colocar el papel plegado en el compartimento

para papel.

3. Levante el protector de atascos de papel y ajústelo en las

pequeñas aberturas situadas en la parte inferior del

soporte del rollo de papel.

4. Despliegue la primera página del paquete de papel

plegado. Asegúrese de que el lado de impresión (lado de

la cuadrícula) está orientado hacia el cabezal de impresión

térmica. Cierre la puerta del registrador.

5. Superponga el papel desplegado por encima de la puerta

del registrador. Asegúrese de que el lado de la cuadrícula

queda orientado hacia arriba.

6. Compruebe que la opción [Tipo de papel] está

configurada en [Plegado] seleccionando

[Menú][→ Config. sistema].

3.2.4 Conexión del cable del paciente

1. Enchufe el cable del paciente al conector situado en el lado derecho del equipo. Asegúrese de que la flecha del

conector del cable está hacia arriba.

2. Apriete los tornillos para sujetar con firmeza el cable del paciente al equipo.

3.2.5 Comprobación del equipo antes de encenderlo

Antes de encender el equipo, debe comprobar lo siguiente:  Entorno de funcionamiento

Compruebe y asegúrese de que no hay ninguna fuente de interferencias electromagnéticas alrededor del equipo,

especialmente equipos electromédicos de gran tamaño, como los equipos radiológicos, equipos de obtención de

imágenes por resonancia magnética, etc. Desconecte estos dispositivos si es necesario.

Mantenga caliente la sala de reconocimiento (a una temperatura no inferior a 18 ℃) para evitar potenciales de

acción muscular en la señal de ECG causados por el frío.

 Fuente de alimentación

Asegúrese de que se cumplen las especificaciones de la fuente de alimentación y confirme que el cable de

alimentación está bien conectado, si se utiliza la red eléctrica. Solo debe utilizar una toma de corriente

debidamente conectada a tierra.

Si opta por utilizar la batería, compruebe que está instalada y completamente cargada.  Cable del paciente

Compruebe que el cable del paciente está bien conectado al equipo.  Papel de registro

Compruebe que el papel de registro está correctamente cargado.

3-5

ADVERTENCIA

z Este equipo no está diseñado para utilizarlo con unidades quirúrgicas de alta frecuencia.

3.2.6 Encendido del equipo

Una vez instalado y revisado el equipo, puede prepararse para los procedimientos de medición y registro:

1. Conecte el equipo a la red de CA. Si pone en marcha el equipo con la batería, asegúrese de que esta está

suficientemente cargada.

2. Pulse el interruptor de encendido y apagado.

ADVERTENCIA

z No utilice el equipo con un paciente, si sospecha que no funciona correctamente o si detecta algún daño

mecánico. Póngase en contacto con el personal de mantenimiento o con Mindray.

3.2.7 Configuración del equipo

Utilice los procedimientos siguientes para configurar el equipo antes de utilizarlo.

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Seleccione [Config. sistema].

3. Defina los valores correspondientes en los campos [Fecha], [Hora], [Brillo] e [Idioma].

También puede configurar otros elementos, según sea necesario. Consulte 4 Configuración del sistema para obtener

información detallada.

3.2.8 Apagado del equipo

Antes de apagar el equipo:

1. Confirme que ha finalizado la medición y el registro del paciente.

2. Desconecte los electrodos del paciente.

A continuación, mantenga pulsado el interruptor de encendido y apagado durante aproximadamente 0,5 segundos

para apagar el equipo.

PRECAUCIÓN

z Aunque no se recomienda, puede mantener pulsado el interruptor de encendido y apagado durante

10 segundos para apagar el equipo de forma forzada cuando no se pueda apagar de la forma habitual o en

situaciones especiales. Esto podría provocar la pérdida de datos.

3-6

4 Configuración del sistema

4.1 Acceso al menú principal

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Pulse F2 o F3 para seleccionar el elemento de menú deseado.

3. Pulse F4 para confirmar la selección.

Puede volver al menú anterior si pulsa F1.

En el menú principal, puede:

 Configurar ondas  Configurar registros  Gestionar archivos  Personalizar la información del paciente  Llevar a cabo la configuración del sistema

Los ajustes realizados en el menú principal se guardan como valores predeterminados del usuario y se conservan

aunque se apague el equipo.

4-1

4.2 Ajuste de ondas

Elemento de

menú

Secuencia

derivación

Norma ECG IEC, AHA AHA Permite definir la notación de la derivación.

Velocidad 5 mm/s, 12.5 mm/s,

Increm. 2.5 mm/mV, 5 mm/mV,

Opción Predeterminado Descripción

Normativa, Cabrera Normativa Permite seleccionar la secuencia de derivación de

ECG para su visualización y registro.

[Normativa]: la secuencia es I, II, III, aVR, aVL, aVF, V1,

V2, V3, V4, V5, V6.

[Cabrera]: la secuencia es aVL, I, -aVR, II, aVF, III, V1,

V2, V3, V4, V5, V6.

25 mm/s Permite seleccionar la velocidad de registro de las

25 mm/s, 50 mm/s

10 mm/mV Seleccione la amplitud predeterminada de la señal

10 mm/mV, 20 mm/mV,

Auto

ondas de ECG.

de ECG. La medición se realiza en milímetros por

milivoltio.

Cuanto más alto sea el valor, mayor será el tamaño

de la onda. No obstante, solo cambia la apariencia de

la onda. La intensidad de la señal no se ve afectada.

Si se selecciona [Auto], el sistema selecciona

automáticamente la ganancia conforme a las

amplitudes de las ondas de ECG.

Filtro AC Act, Des

Filtro artefac

músculo

Eliminación

desvío base

20 Hz , 35 Hz, Des 35 Hz

Act, Des

Act

Permite especificar si deben filtrarse las

interferencias eléctricas del voltaje de la línea de CA.

[Act]: el filtro de CA está activado para filtrar las

interferencias eléctricas del voltaje de la línea de CA.

[Des]: el filtro de CA está desactivado.

El filtro de CA debe estar activado. Desactívelo

únicamente si es necesario.

Permite definir la frecuencia del filtro de artefactos

de tipo muscular. El filtro de artefactos de tipo

muscular atenúa el ruido de la onda limitando las

frecuencias incluidas.

El filtro de artefactos de tipo muscular es un filtro de

paso bajo. Su función es eliminar las señales que

superan la frecuencia establecida.

[35 Hz]: solo se mostrarán las señales a 35 Hz o

menos. Las señales superiores a 35 Hz se atenuarán.

[20 Hz]: solo se mostrarán las señales a 20 Hz o

menos. Las señales superiores a 20 Hz se atenuarán.

[Des]: solo se mostrarán las señales a 150 Hz o

menos.

Permite seleccionar el proceso de BDR (eliminación

4-2

Elemento de

menú

Pantalla forma

onda

Opción Predeterminado Descripción

de desvío base) o el filtro de 0,05 Hz.

[Act]: el proceso de BDR está activado. Este proceso

elimina gran parte de las interferencias de desvío

base y, además, permite conservar la exactitud del

nivel de segmentos ST.

[Des]: el BDR está desactivado y se utiliza el filtro de

0,05 Hz.

NOTA: la selección del proceso BDR o el filtro de

0,05 Hz se aplica al ECG mostrado, al informe impreso

y a los datos analizados y almacenados.

Al seleccionar el BDR, se aplica un retardo de

aproximadamente 1 segundo. Es recomendable

utilizar el BDR, excepto en los casos que no pueda

existir retardo alguno.

El proceso de BDR y el filtro de 0,05 Hz cumplen los

requisitos de las recomendaciones sobre

estandarización y las especificaciones para

electrocardiografía automatizada: ancho de banda y

procesamiento de señales de la de la American Heart

Association (1990) en cuanto a la respuesta de baja

frecuencia en electrocardiografía.

3 canales, 12 canales 12 canales

Seleccione el número de canales de ECG que deben

mostrarse en la pantalla.

Este ajuste solo se aplica a los modos de medición

automático y manual.

Etiqueta

marcapasos

Act, Des

Des Especifique si desea añadir una marca en cada onda

de ECG cuando se detecte un pulso del marcapasos.

[Act]: se añade una marca de pulso de marcapasos "

︱" en cada onda de ECG al detectar un pulso del

marcapasos.

[Des]: no se añade ninguna marca al detectar un

pulso del marcapasos.

4.3 Configuración del registro

Elemento de

menú

Registro sin papel Act, Des Des Permite especificar si debe imprimirse un informe de

Opción Predeterminado Descripción

ECG durante la medición automática.

[Act]: el informe de ECG no se imprime.

[Des]: el sistema imprime automáticamente el

4-3

Elemento de

menú

Formato de

informe

Opción Predeterminado Descripción

informe de ECG al finalizar la adquisición y el análisis

del ECG.

3×4, 3×4+1, 3×4

compacto

3×4 Permite seleccionar el formato del informe de ECG

generado por la medición automática.

[3×4]: las ondas de ECG se muestran en 3 líneas y

4 columnas, seguidas de los complejos de mediana,

la matriz de mediciones, las mediciones y los

diagnósticos, si estas opciones están habilitadas.

[3×4

+1]: el formato [3×4] más una línea de

derivación de ritmo. Si esta opción está seleccionada,

no podrá configurar [Secuencia impresión] en

[Simultáneo].

[3×4 compacto]: la disposición de las ondas de ECG

es la misma que la del formato [3×4], pero las

mediciones y los diagnósticos, si están activados,

están por encima de las ondas. Si esta opción está

seleccionada, los complejos de mediana y la matriz

de mediciones no se incluirán en el informe de ECG,

aunque estén activados, y no podrá configurar

[Secuencia impresión] en [Simultáneo].

Secuencia

impresión

Duración

impresión

Adquisición

previa

Secuencial, Simultáneo Secuencial Permite seleccionar el método de registro del

informe de ECG generado por la medición

automática.

[Simultáneo]: registra datos del ECG de 12

derivaciones simultáneamente.

[Secuencial]: los datos del ECG de 12 derivaciones se

registran secuencialmente y se muestran en 3 líneas

y 4 columnas con 2,5 segundos de datos del ECG

para cada columna.

2.5 s, 5 s, 7.5 s, 10 s 2.5 s Define el tiempo durante el que se deben registrar

datos del ECG. Esta opción solo está disponible si

[Secuencia impresión] está configurada en

[Simultáneo].

Act, Des Des

En el modo de medición automática, seleccione si

desea que se registren los datos del ECG anteriores o

posteriores al momento en que se pulse la tecla

[ECG].

[Act]: el equipo registra 10 segundos de datos del

ECG antes de que se pulse la tecla [ECG]. En caso de

que el equipo no haya adquirido 10 segundos de

datos al pulsar la tecla [ECG], se mostrará el mensaje

"Datos ECG insuficientes" en la parte inferior de la

pantalla y el equipo comenzará a registrar hasta que

4-4

Elemento de

menú

Ampliar registro Act, Des Des

Complejos

mediana

Opción Predeterminado Descripción

Act, Des Des

se hayan obtenido 10 segundos de datos del ECG.

[Des]: el equipo comienza a registrar datos

inmediatamente después de pulsar la tecla [ECG].

[Act]: el equipo llevará a cabo una medición del

ritmo automáticamente e imprimirá el informe

correspondiente, si se detectan valores críticos de

taquicardia extrema, bradicardia extrema y

arritmia significativa al finalizar la medición

automática.

Permite especificar si deben incluirse los complejos

de mediana como parte del informe de ECG

generados por la medición automática.

[Act]: los complejos de mediana, que se muestran en

formato 3x4+1 con una onda de complejos de

mediana para cada derivación y una onda de la

derivación II de 10 segundos, se incluyen en el

informe de ECG.

[Des]: los complejos de mediana no se incluyen en el

informe de ECG.

Matriz de

mediciones

Medición Act, Des Act

Act, Des Des Permite especificar si debe incluirse la matriz de

mediciones como parte del informe de ECG

generado por la medición automática.

[Act]: se incluyen 32 mediciones de cada derivación

en el informe de ECG. Las mediciones son las

siguientes: Pon (ms), Pdur (ms), QRSon (ms), QRSdur

(ms), Qdur (ms), Rdur (ms), Sdur (ms), R'dur (ms),

S'dur (ms), P+dur (ms), QRSdef (ms), P+amp (V),

P-amp (V), QRSp2p (V), Qamp (V), Ramp (V),

Samp (V), R'amp (V), S'amp (V), STamp (V),

2/8STT (V), 3/8STT (V), T+amp (V), T-amp (V),

QRSarea (V*ms), Rnotch, DWconf (%), STslope (deg),

Ton (ms), Tdur (ms), T+dur (ms), QTint (ms).

[Des]: la matriz de mediciones no se incluye en el

informe de ECG.

Permite especificar si debe incluirse el resultado de la

medición como parte del informe de ECG generado

por la medición automática.

[Act]: el resultado de la medición, incluidos los

valores de las opciones Tasa vent., Intervalo FP,

Duración QRS, Intervalo QT/QTc, Ejes P/QRS/T, se

incluyen en el informe de ECG.

[Des]: el resultado de la medición no se incluye en el

informe de ECG.

4-5

×+=

Elemento de

menú

Interpretación Act, Des Act Permite especificar si deben incluirse los diagnósticos

Manual

Deriv. ritmo I, II, III, aVR, aVL, aVF, V1,

Opción Predeterminado Descripción

como parte del informe de ECG generado por la

medición automática.

[Act]: los diagnósticos interpretados por el algoritmo

ECG se incluyen en el informe de ECG.

[Des]: los diagnósticos no se incluyen en el informe

de ECG.

1 canal, 3 canales 3 canales

II Permite seleccionar la derivación que debe

V2, V3, V4, V5, V6

Permite ajustar el número de canales que deben

registrarse en el informe generado por la medición

manual. Los canales registrados son los que aparecen

resaltados en la pantalla.

[3 canales]: permite registrar tres canales de ECG en

tiempo real a la vez.

[1 canal]: registra un canal de ECG en tiempo real.

registrarse en el informe generado por la medición

de ritmo.

Taqui 80-130 100

Bradi 40-60 50

Fórmula de QTc Hodges, Bazett,

Fridericia, Framingham

Hodges Permite seleccionar la fórmula de QTc.

Permite definir el umbral de taquicardia. La

frecuencia cardiaca que supere este valor se

considera taquicardia.

Solo se aplica a los pacientes cuya edad sea superior

a 180 días.

Permite definir el umbral de bradicardia. La

frecuencia cardíaca que sea inferior a este valor se

considera bradicardia.

Solo se aplica a pacientes cuya edad exceda

2191 días.

Hodges:

Bazett:

Fridericia:

cardiacaFrecQTQTc

cardiacaFrec

⎛

×=

QTQTc

⎜

⎝

⎛

×=

QTQTc

⎜ ⎝

⎞ ⎟

⎠

cardiacaFrec

⎞ ⎟

⎠

)60.(75.1 −

1 3

Framingham:

QTQTc −×+=

4-6

1(154

cardiacaFrec

)

4.4 Gestión de archivos

Elemento de

menú

Buscar por fecha Años: 2012-2099

Buscar por ID / / Si selecciona esta opción e introduce el ID deseado,

Almacen. autom. Act, Des Des Permite especificar si debe guardarse el archivo del

Eliminar inform.

más antig

Opción Predeterminado Descripción

/ Si selecciona esta opción y, a continuación,

Meses: 01-12

Días: 01-31

Act, Des Act Seleccione si desea que el equipo elimine

establece la fecha de inicio y fin, podrá buscar

todos los archivos que coincidan con los criterios de

búsqueda.

podrá buscar todos los archivos que coincidan con

los criterios de búsqueda.

paciente al finalizar cada medición automática.

[Act]: el equipo guarda automáticamente el archivo

del paciente al finalizar cada medición automática.

[Des]: el equipo no guarda el archivo del paciente.

automáticamente el archivo de paciente más

antiguo cuando la memoria de la ruta predefinida

esté llena.

[Act]: el sistema elimina automáticamente el

informe más antiguo cuando la memoria está llena.

[Des]: si la memoria de la ruta de destino

predefinida está llena y la opción [Almacen.

autom.] está activada, el sistema mostrará un

mensaje preguntándole si desea eliminar el

informe más antiguo y guardar el más reciente.

Formato

exportación

Cuadrícula PDF Act, Des Act Permite determinar si debe haber una cuadrícula

Formato PDF

Mindray, PDF,

Mindray+PDF

3×4+1, 6×2, 6×2+1,

12×1

Mindray Permite especificar el formato del archivo del

paciente exportado.

detrás de las ondas del informe de ECG.

[Act]: se muestra una cuadrícula detrás de las ondas

y el pie de página.

[Des]: no se muestra ninguna cuadrícula.

3×4+1 Permite definir el formato en que debe imprimirse

el informe de ECG en una impresora externa.

[3×4+1]: las ondas de ECG de 12 derivaciones se

muestran en 3 líneas y 4 columnas, de forma que la

secuencia comienza en la primera columna hasta

llegar a la cuarta, de acuerdo con la configuración

definida en [Secuencia derivación]. También hay

una derivación de ritmo en la parte inferior.

[6×2]: las ondas de ECG de 12 derivaciones se

muestran en 6 líneas y 2 columnas.

4-7

Elemento de

menú

Lista archivos de

registro

Opción Predeterminado Descripción

[6×2+1]: las ondas de ECG de 12 derivaciones se

muestran en 6 líneas y 2 columnas. También hay

una derivación de ritmo en la parte inferior.

[12×1]: las ondas de ECG de 12 derivaciones se

muestran en 12 líneas.

/ / Permite imprimir una lista de todos los archivos de

pacientes almacenados en el directorio.

4.5 Configuración de la información del paciente

Elemento de

menú

Info paciente

necesaria

Opción Predeterminado Descripción

Act, Des Des Permite especificar si es obligatorio o no introducir

la información del paciente.

[Act]: es obligatorio introducir la información del

paciente. El menú Info paciente se abrirá cada vez

que pulse la tecla [ECG] para iniciar la medición

automática.

[Des]: la información del paciente no es obligatoria.

Info paciente

detallada

Raza Act, Des Des

Medicación Act, Des Des

Clasif. Act, Des Des

Act, Des Des La información detallada del paciente incluye la

raza del paciente, la clasificación médica, la

medicación utilizada, la colocación del electrodo V3

y el ID secundario. Tiene la posibilidad de modificar

la información detallada del paciente, siempre que

esta opción esté activada (Act).

[Act]: puede seleccionar la raza del paciente en el

menú [Info paciente].

[Des]: no puede seleccionar la raza del paciente en

el menú [Info paciente].

[Act]: puede seleccionar la medicación que ha

utilizado el paciente en el menú [Info paciente].

[Des]: no puede seleccionar la medicación que ha

utilizado el paciente en el menú [Info paciente].

[Act]: puede seleccionar la clasificación del

paciente en el menú [Info paciente].

[Des]: no puede seleccionar la clasificación del

paciente en el menú [Info paciente].

Colocación

electrodo V3

Act, Des Des

[Act]: puede seleccionar la colocación del electrodo

V3 del paciente en el menú [Info paciente].

[Des]: no puede seleccionar la colocación del

electrodo V3 del paciente en el menú [Info

4-8

Elemento de

menú

ID secundaria Act, Des Des

Opción Predeterminado Descripción

paciente].

[Act]: puede seleccionar el ID secundario del

paciente en el menú [Info paciente].

[Des]: no puede seleccionar el ID secundario del

paciente en el menú [Info paciente].

4.6 Configuración del sistema

Elemento de

menú

Formato fecha

Formato hora 12 h, 24 h 24 h Permite seleccionar el formato de hora.

Fecha Años: 2012-2099

Opción Predeterminado Descripción

aaaa-mm-dd,

mm-dd-aaaa,

dd-mm-aaaa

Meses: 01-12

Días: 01-31

aaaa-mm-dd Permite seleccionar el formato de fecha.

Años: 2012

Meses: 01

Días: 01

Permite definir la fecha actual.

Hora

Tono notificación Act, Des Des

Latid corazón Act, Des Des

Brillo 1-5 3 Permite ajustar el brillo de la pantalla. 1 es el valor

Hora: 00-23 (24 h)

12 am-11 pm (12 h)

Minutos: 00-59

Segundos: 00-59

Hora: /

Minutos: 00

Segundos: 00

Permite definir la hora actual.

[Act]: el equipo emite un tono de notificación

cuando se genera un mensaje.

[Des]: el equipo no emite un tono de notificación

cuando se genera un mensaje.

No obstante, el equipo siempre emite un tono de

notificación cuando se generan determinados

mensajes, independientemente de la configuración

de la opción [Tono notificación]. Consulte los

mensajes marcados con un asterisco en las Listas de

mensajes de la sección 8.2 Mensajes.

[Act]: activa el tono del latido del corazón.

[Des]: desactiva el tono del latido del corazón.

inferior y 5 el superior.

En espera auto 5 minutos, 10 minutos,

15 minutos,

20 minutos,

25 minutos,

30 minutos, Des

5 minutos Permite definir el tiempo tras el que el equipo

activará automáticamente el modo en espera.

En caso de que se desconecte cualquiera de las

derivaciones de las extremidades, el equipo activará

automáticamente el modo en espera, si no se

realiza ninguna operación antes de que finalice el

4-9

Elemento de

menú

Cierre autom. 5 minutos, 10 minutos,

Cargar

configuración

Opción Predeterminado Descripción

15 minutos,

20 minutos,

25 minutos,

30 minutos, Des

/ / Permite importar el archivo de configuración

intervalo de tiempo definido. En el modo en espera,

la pantalla está apagada.

El equipo no activará el modo en espera si la opción

[En espera auto] se ha configurado en [Des].

El valor definido en [En espera auto] no debe

superar el valor de [Cierre autom.].

Des Permite definir la hora tras la que el equipo se

apagará automáticamente.

En caso de que se desconecte cualquiera de las

derivaciones de las extremidades, el equipo se

apagará automáticamente, si no se realiza ninguna

operación antes de que finalice el intervalo de

tiempo definido.

El equipo no se apagará si la opción [En espera

auto] se ha configurado en [Des].

almacenado a la memoria USB a la memoria interna

del equipo.

Exportar config. / / Permite exportar el archivo de configuración

almacenado en la memoria interna del equipo a la

memoria USB.

Configuración

registro

Restaurar

configuración

predet.

Direc IP 0-255 192.168.0.100 Permite especificar la dirección IP del equipo.

Másc subred 0-255 255.255.255.0 Permite definir la máscara de subred.

Pasarela predet. 0-255 192.168.0.101 Permite especificar la dirección IP de la puerta de

Tipo de papel Rollo, Plegado Rollo Permite seleccionar el tipo de papel utilizado

Guía de

funcionamiento

/ / Permite imprimir la configuración actual.

/ / Permite restaurar la configuración predeterminada

de fábrica.

Al restaurar la configuración predeterminada de

fábrica, no se modifica la configuración actual de

[Idioma].

enlace predeterminada.

actualmente.

Act, Des Des

[Act]: en el modo de medición automática, el

equipo le preguntará si desea incluir los valores

correspondiente de las opciones Complejos

mediana, Matriz de mediciones, Medición e

Interpretación, si están activadas, en el informe de

ECG y le preguntará asimismo si desea guardar el

informe si la opción [Almacen. autom.] está

desactivada. El equipo también le preguntará si

4-10

Elemento de

menú

Idioma ENGLISH, SIM.

Modo demo / /

Opción Predeterminado Descripción

CHINESE, FRENCH,

GERMAN, ITALIAN,

POLISH, SPANISH,

PORTUGUESE,

RUSSIAN, CZECH,

TURKISH, HUNGARIAN,

ROMANIAN

desea llevar a cabo una medición de ritmo en caso

de que se detecte un valor crítico con la opción

[Ampliar registro] activada.

[Des]: el equipo funciona conforme a la

configuración sin preguntar nada.

ENGLISH Permite seleccionar el idioma de la interfaz de

usuario.

Seleccione esta opción y, a continuación, introduzca

la contraseña para acceder al modo de

demostración.

Para salir del modo de demostración, apague el

equipo y reinicie.

Modo mantenim. / / El equipo dispone de un modo de mantenimiento

que permite al personal de servicio revisar y probar

el equipo. El modo de mantenimiento está

protegido con contraseña.

4-11

NOTAS PERSONALES

4-12

5 Gestión de archivos

5.1 Acceso al menú de gestión de archivos

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Seleccione [Gestión archivos].

3. Configure las opciones como desee.

Consulte 4.4 Gestión de archivos para obtener información detallada.

5.2 Gestión de archivos de pacientes

Si ha activado la opción [Almacen. autom.] en el menú [Gestión archivos], el sistema creará y guardará

automáticamente un archivo de paciente al finalizar cada medición automática. Puede buscar, exportar, eliminar e

imprimir archivos históricos.

5.2.1 Acceso a la pantalla de directorios

En la pantalla normal, pulse F4 para abrir la pantalla de directorios, en la que se enumeran todos los archivos de

pacientes por secuencia de tiempo con el más reciente en la parte superior.

En la pantalla de directorios, puede:

 Seleccionar [Exportar todo] para exportar todos los archivos de la pantalla de directorios actual.  Seleccionar [Eliminar todo] para eliminar todos los archivos de la pantalla de directorios actual.  Pulsar F2 o F3 para seleccionar un archivo o mantener pulsado F2 o F3 para mover el cursor rápidamente.

5-1

Al seleccionar un archivo, puede:

 Seleccionar F1 para volver.  Seleccionar F2 para eliminar este archivo.  Seleccionar F3 para exportar este archivo.  Seleccionar F4 para imprimir este archivo conforme a la configuración actual.

Puede ver los informes PDF exportados en un equipo que tenga PDF Reader instalado. También puede imprimir los

informes exportados.

Para imprimir un informe de ECG en formato PDF, debe configurar la impresora correctamente. Tomando como

referencia la impresora HP LaserJet P2035n, siga este procedimiento para configurar la impresora:

1. Abra el archivo PDF que desee imprimir con PDF Reader.

2. Seleccione el botón de impresión de la barra de herramientas o seleccione [Archivo][→ Imprimir (P)] para acceder

al menú [Imprimir].

3. Ajuste [Escalado de página] en [Ninguno] y active [Rotar automáticamente y centrar].

4. Seleccione el botón [Propiedades] para abrir la pantalla de propiedades.

5-2

5. Seleccione la ficha [Papel/Calidad] y establezca el tamaño en [Carta] y la [Calidad de impresión] en [600 dpi].

6. Seleccione la ficha [Efectos] y, a continuación, [Tamaño real].

7. Seleccione [Aceptar] para comenzar la impresión.

Es recomendable utilizar Adobe Reader 8.0 para abrir el informe de ECG en formato PDF.

5.2.2 Búsqueda de archivos de pacientes

El equipo cuenta con una función que permite buscar archivos de pacientes. Puede buscar los archivos por fecha o por

ID de paciente.

1. Pulse la tecla [Menu] para abrir el menú principal.

2. Seleccione [Gestión archivos][→ Buscar por fecha] o [Buscar por ID].

3. Defina los criterios de búsqueda.

 Si selecciona [Buscar por fecha], ajuste los valores correspondientes de [Fecha inicio] y [Fecha final].

 Si ha seleccionado [Buscar por ID], introduzca el ID del paciente o parte del ID.

4. Seleccione [Buscar] para comenzar la búsqueda.

A continuación, el sistema buscará todos los archivos de pacientes que coincidan con los criterios de búsqueda.

5-3

5.3 Gestión de la configuración

Seleccione [Menú] [→ Config. sistema] para abrir el menú [Config. sistema], donde puede:

 Cargar la configuración  Exportar la configuración  Imprimir la configuración  Restaurar la configuración predeterminada

5.3.1 Carga de la configuración

Puede importar el archivo de configuración almacenado a la memoria USB a la memoria interna del equipo.

1. Inserte la memoria USB en la que se encuentra almacenado el archivo de configuración en el conector USB situado

en el lado izquierdo del equipo.

2. Seleccione [Menú][→ Config. sistema][→ Cargar configuración].

3. Siga las instrucciones mostradas en pantalla.

5.3.2 Exportación de la configuración

Puede exportar el archivo de configuración almacenado en la memoria interna del equipo a una memoria USB.

1. Inserte una memoria USB en el conector USB situado en el lado izquierdo del equipo.

2. Seleccione [Menú][→ Config. sistema][→ Exportar config.].

3. Siga las instrucciones mostradas en pantalla.

5-4

6 Preparación del paciente

Antes de adquirir un ECG, es necesario:

1. Preparar al paciente

2. Preparar la piel

3. Conectar el cable del paciente y los cables de derivación

4. Colocar los electrodos

5. Introducir la información del paciente

6.1 Preparación del paciente

Para garantizar la comodidad del paciente y minimizar los artefactos de tipo muscular, deben realizarse los pasos

siguientes:

1. Explique el procedimiento. Asegure al paciente que el procedimiento no implica riesgo ni molestia alguna.

Explíquele que cuanto más coopere mejor será el registro de diagnóstico obtenido.

2. Tumbe al paciente en una cama con los brazos descansando a los lados y las piernas extendidas sin que estén en

contacto. Asegúrese de que el paciente está cómodo y relajado.

3. Destape el tórax y los lugares donde se vayan a colocar los electrodos en las extremidades.

6.2 Preparación de la piel

La preparación adecuada de la piel es fundamental para la obtención de señales de ECG de alta calidad.

1. Afeite el vello de las zonas donde vayan colocados los electrodos.

2. Limpie la grasa de estas zonas y frote suavemente la superficie cutánea con una gasa seca para eliminar las células

muertas.

3. Seque la piel por completo.

6-1

6.3 Conexión de los cables de derivación y los electrodos

Antes de adquirir el ECG del paciente, compruebe que todos los electrodos se encuentran correctamente conectados a

los cables de derivación y que el cable del paciente está bien enchufado en el conector de lado derecho del equipo.

PRECAUCIÓN

z Asegúrese de que todas las derivaciones están conectadas y de que los electrodos se han colocado en los

lugares correctos. Compruebe que las piezas conductoras del cable del paciente y los electrodos, incluido el

electrodo neutro, no están en contacto con otras piezas conductoras, incluida la conexión a tierra.

z La polarización de los electrodos puede conllevar que los electrodos retengan una carga residual después

de la desfibrilación. La carga residual bloqueará la adquisición de bloques de la señal de ECG.

z Nunca deben mezclarse tipos o marcas de electrodos distintos. Los metales distintos u otras

incompatibilidades pueden causar variaciones de la línea base considerables y aumentar el tiempo de

recuperación del trazado tras la desfibrilación.

z No reutilice electrodos desechables. Si vuelven a utilizarse, puede existir riesgo de contaminación y puede

que ello afecte a la precisión de las mediciones.

z Los electrodos reutilizables deben limpiarse o desinfectarse antes de colocarlos en el paciente.

z Utilice electrodos desechables cuando el equipo se utilice con un desfibrilador.

6.3.1 Accesorios de ECG

Cable del paciente

El cable del paciente consta de un conector, un cable para el torso, 4 cables de derivación para las extremidades y 6

cables de derivación para el tórax. Los cables de derivación están codificados por colores. Consulte 6.4.3 Codificación

por colores de los cables de derivación.

1. Conector: se conecta al electrocardiógrafo.

2. Cable para el torso.

6-2

3. Cables de derivación para las extremidades: conecta los electrodos de las extremidades.

4. Cables de derivación para el tórax: conecta los electrodos torácicos.

Electrodo torácico

Los electrodos torácicos se componen de una perilla y un electrodo de metal. En el electrodo de metal, hay dos

conectores para los cables de derivación, uno para el cable de derivación con un conector de Φ 3,0 mm y otro para el

cable de derivación con un conector de Φ 4,0 mm.

1. Perilla

2. Conector de cable de derivación (Φ 3,0 mm)

3. Conector de cable de derivación (Φ 4,0 mm)

4. Electrodo de metal

Electrodo de las extremidades

El electrodo de las extremidades se compone de una abrazadera de plástico y un electrodo de metal.En el electrodo de

metal, hay dos conectores para los cables de derivación, uno para el cable de derivación con un conector de Φ 3,0 mm y

otro para el cable de derivación con un conector de Φ 4,0 mm.

1. Conectores de cables de derivación

2. Electrodo de metal

3. Abrazadera

6.3.2 Conexión de los cables de derivación del tórax a los electrodos torácicos

Enchufe cada cable de derivación del tórax a los conectores de los cables de derivación correspondientes de los

6 electrodos torácicos. Ajuste cada cable de derivación para asegurarse de que el electrodo y el cable de derivación

entran en contacto correctamente.

6-3

6.3.3 Conexión de los cables de derivación de las extremidades a los electrodos de las

extremidades

Enchufe cada cable de derivación de las extremidades a los conectores de los cables de derivación correspondientes de

los 4 electrodos extremidades. Ajuste cada cable de derivación para asegurarse de que el electrodo y el cable de

derivación entran en contacto correctamente.

Nota

z Los electrodos de las extremidades están codificados por colores. Asegúrese de que cada cable de

derivación de las extremidades está conectado a un electrodo de las extremidades del mismo color.

6.4 Aplicación de electrodos

6.4.1 Colocación de electrodos

AHA IEC Colocación de electrodos

V1 C1 Cuarto espacio intercostal, en el borde

V1 (C1)

V4 (C4)

V2 C2 Cuarto espacio intercostal, en el borde

derecho del esternón

izquierdo del esternón

V2 (C2)

V3 (C3)

RA (R)

RL (N)

LL (F)

LA (L)

V6 (C6)

V5 (C5)

V3 C3 Equidistante entre las posiciones V2

(C2) y V4 (C4) del electrodo

V4 C4 Quinto espacio intercostal, en la línea

medioclavicular izquierda

V5 C5 Línea axilar anterior izquierda,

horizontal con respecto a la posición V4

(C4) del electrodo

V6 C6 Línea media axilar izquierda, horizontal

con respecto a la posición V4 (C4) del

electrodo

RA R Sobre la muñeca derecha

LA L Sobre la muñeca izquierda

RL N Sobre el tobillo derecho

LL F Sobre el tobillo izquierdo

6-4

6.4.2 Colocación de derivaciones para niños

Para adquirir un ECG pediátrico, puede utilizar una alternativa a la posición

V3 (C3) estándar del electrodo. Coloque el sensor en la posición V4R (C4R).

Es decir, sobre el esternón desde V4 (C4).

V4R

6.4.3 Codificación por colores de los cables de

derivación

Derivación

Brazo derecho R Rojo RA Blanco

Brazo izquierdo L Amarillo LA Negro

IEC AHA

Etiqueta Color Etiqueta Color

Pierna derecha

(neutro)

Pierna izquierda F Verde LL Rojo

Tórax 1 C1 Blanco/rojo V1 Marrón/rojo

Tórax 2 C2 Blanco/amarillo V2 Marrón/amarillo

Tórax 3 C3 Blanco/verde V3 Marrón/verde

Tórax 4 C4 Blanco/marrón V4 Marrón/azul

Tórax 5 C5 Blanco/negro V5 Marrón/naranja

Tórax 6 C6 Blanco/morado V6 Marrón/morado

N Negro RL Verde

6.4.4 Colocación de electrodos reutilizables

Colocación de electrodos de las extremidades

Los electrodos de las extremidades deben colocarse únicamente en zonas carnosas, en la parte interior de las muñecas y

los tobillos, no sobre el hueso.

1. Compruebe que los electrodos están limpios.

2. Conecte los cuatro electrodos de las extremidades a los cables de derivación correspondientes de forma que

coincidan los colores. Coloque bien los cables de derivación para evitar que se doblen.

3. Destape los brazos y las piernas del paciente.

4. Prepare la piel tal como se describe en 6.2 Preparación de la piel.

5. Aplique una capa fina de gel conductor en cada posición de los electrodos.

6. Aplique una capa fina de gel conductor en cada electrodo de metal.

7. Coloque los electrodos en las zonas correspondientes de las extremidades, en la parte interior de los tobillos y las

muñecas.

8. Asegúrese de que el cable del paciente está bien conectado al equipo y de que los electrodos están correctamente

conectados a los cables de derivación.

6-5

Colocación de electrodos torácicos

1. Compruebe que los electrodos están limpios.

2. Conecte los 6 electrodos torácicos a los cables de derivación del tórax. Coloque bien los cables de derivación para

evitar que se doblen.

3. Destape el tórax del paciente.

4. Prepare la piel tal como se describe en 6.2 Preparación de la piel.

5. Aplique una capa fina de gel conductor en cada posición de los electrodos. Asegúrese de que el gel de un lado no

entra en contacto con el del otro.

6. Aplique una capa fina de gel conductor en los electrodos de metal.

7. Coloque los electrodos oprimiendo la perilla de goma, de modo que los electrodos queden sujetos por succión.

8. Asegúrese de que el cable del paciente está bien conectado al equipo y de que los electrodos están correctamente

conectados a los cables de derivación.

ADVERTENCIA

z La perilla del electrodo torácico se compone de látex, un material que puede irritar la piel. Observe las zonas

de los electrodos y, si se produce irritación, utilice otro electrodo.

NOTA

z Para obtener una señal de ECG de alta calidad, asegúrese de que los electrodos de metal están en contacto

total con la piel.

z Los electrodos de metal y las zonas de colocación deben estar limpios.

z Al colocar los electrodos torácicos, asegúrese de que los electrodos de metal no entran en contacto unos con

otros y de que el gel conductor de un lado no contacta con el del otro.

z La placa de metal del electrodo de las extremidades puede soltarse, como consecuencia de la frecuente

conexión y desconexión del cable de derivación. Asegúrese de que el cable de derivación está

perfectamente conectado al electrodo.

z Los electrodos reutilizables deben estar limpios después de cada uso.

6.4.5 Aplicación de electrodos desechables

1. Destape el tórax del paciente.

2. Prepare la piel tal como se describe en 6.2 Preparación de la piel.

3. Coloque bien los electrodos en las posiciones correspondientes.

Los electrodos de las extremidades deben colocarse únicamente en zonas carnosas, en la parte interior de las

muñecas y los tobillos, no sobre el hueso.

4. Coloque bien los cables de derivación para evitar que se doblen. Conecte los cables de derivación a los electrodos.

5. Asegúrese de que el cable del paciente está bien conectado al equipo y de que los electrodos están correctamente

conectados a los cables de derivación.

6-6

6.5 Desconexión de las derivaciones

El sistema le indicará que desconecte las derivaciones si los electrodos están sueltos, si alguno de los cables de

derivación está mal conectado al electrodo o si el cable del paciente se desconecta del equipo.  Si se suelta alguno de los electrodos del brazo izquierdo, la pierna izquierda o el brazo derecho del paciente, o si las

derivaciones LA/L, LL/F o RA/R están sueltas, el sistema mostrará los mensajes "Deriv. LA desc." ("Deriv. L desc."),

"Deriv. LL desc." ("Deriv. F descon.") o "Deriv. RA desc." ("Deriv. R desc.").

 Si se desconecta cualquiera de los electrodos o las derivaciones, el sistema mostrará los mensajes "V (X) desc." ("C (X)

desc."), donde X corresponde a los números 1 a 6.

 Si el electrodo o la derivación RL/N están desconectados, si dos o más cables de las extremidades están

desconectados o si el cable del paciente se desconecta del equipo, el sistema mostrará el mensaje "Deriv. extrem.

desc.".

En este caso, compruebe que los electrodos están bien colocados en la piel, que los cables de derivación están

correctamente conectados a los electrodos y que el cable del paciente está bien conectado al equipo.

6.6 Introducción de información del paciente

Cierta información del paciente puede afectar directamente al análisis de ECG. La introducción de información detallada

y correcta del paciente resulta útil para obtener un diagnóstico y un tratamiento precisos del paciente.

Puede introducir rápidamente información del paciente, si pulsa las teclas [ID], [Age] o [Gender]. También puede

introducir la información del paciente en la pantalla [Info paciente] si la opción [

activada. Consulte 4.5 Configuración de la información del paciente.

6.6.1 Introducción rápida de información del paciente

Introducción del ID del paciente

1. Pulse la tecla [ID].

2. Introduzca el ID del paciente.

3. Pulse F4 para confirmar la selección.

Introducción de la edad del paciente

1. Pulse la tecla [Age].

2. Introduzca la edad del paciente.

Info paciente detallada] está

3. Pulse F4 para confirmar la selección.

Introducción del sexo del paciente

Pulse varias veces la tecla [Gender] para seleccionar el sexo del paciente.

6-7

6.6.2 Introducción de información del paciente en la pantalla Info paciente

También puede introducir la información del paciente en la pantalla [Info paciente] si la opción [Info paciente

detallada]

1. Pulse las teclas [ID], [Age] o [Gender] para acceder al menú [Info paciente].

2. Introduzca la información del paciente en el campo de entrada correspondiente.

está activada. Consulte 4.5 Configuración de la información del paciente.

NOTA

z Es recomendable utilizar las posiciones de colocación pediátrica V4R, V1, V2, V4-V6, si el paciente tiene

menos de 16 años. Registre V4R mediante el electrodo V3. Ajuste [Colocación electrodo V3] en [V4R]. Esta es

la práctica habitual para un paciente de esta edad.

6-8

7 Adquisición de un ECG

ADVERTENCIA

z Este equipo no está diseñado para utilizarlo con unidades quirúrgicas de alta frecuencia.

z No toque a los pacientes durante la desfibrilación. Podrían producirse lesiones graves o incluso la muerte.

z En el caso de los pacientes con marcapasos, el equipo puede confundir un pulso del marcapasos con un

complejo QRS si se producen varias condiciones adversas a la vez. Vigile de cerca al paciente de forma

continua.

z Asegúrese de que todas las derivaciones están conectadas y de que los electrodos se han colocado en los

lugares correctos. Compruebe que las piezas conductoras del cable del paciente y los electrodos, incluido el

electrodo neutro, no están en contacto con otras piezas conductoras, incluida la conexión a tierra.

z Para evitar desconectar el equipo de manera inadvertida, coloque todos los cables de forma que no haya

riesgo de tropezar con ellos. Enrolle y asegure la parte sobrante para reducir el riesgo de enredos o

estrangulación por parte de los pacientes o el personal.

z La perilla del electrodo torácico se compone de látex, un material que puede irritar la piel. Observe las zonas

de los electrodos y, si se produce irritación, utilice otro electrodo.

z Las mediciones automáticas y los diagnósticos solo se deben utilizar como referencia y no se pueden utilizar

directamente para el tratamiento del paciente.

7.1 Modo de medición

7.1.1 Medición automática

En el modo de medición automática, el equipo adquiere automáticamente 10 segundos de ECG de 12 derivaciones,

inicia el análisis al finalizar la adquisición del ECG y, a continuación, imprime el informe de ECG conforme a la

configuración del sistema.

Para iniciar la medición automática, pulse la tecla [ECG]. El equipo detendrá automáticamente el registro una vez

impreso el informe de ECG. También puede pulsar la tecla [ECG] para interrumpir la medición automática.

7.1.2 Medición manual

En el modo de medición manual, el equipo registra continuamente las ondas de ECG de las derivaciones seleccionadas

en tiempo real. Puede seleccionar la tecla [Lead] para cambiar las derivaciones que deben registrarse. Las etiquetas de

las derivaciones seleccionadas se muestran resaltadas con fondo verde en la pantalla.

Para iniciar la medición manual, pulse la tecla [Manual]. Para detener el registro, pulse de nuevo la tecla [Manual].

En el modo de medición manual, puede pulsar F3 para colocar una onda cuadrada de 1 mV en la impresión.

7-1

7.1.3 Medición de ritmo

En el modo de medición de ritmo, el equipo adquiere 60 segundos del ECG de 12 derivaciones e imprime las ondas de la

derivación de ritmo. En el informe de ECG de ritmo, las ondas de ECG se muestran en 3 líneas en cascada, de forma que

cada línea incluye 10 segundos de ondas.

Para iniciar la medición de ritmo, pulse la tecla [Rhythm]. A continuación, el equipo comenzará la adquisición y la cuenta

atrás. Transcurridos 60 segundos, el equipo comenzará la impresión.

El modo de medición de ritmo se detendrá automáticamente una vez finalizado el informe. También puede pulsar la

tecla [Rhythm] para interrumpirla manualmente.

7.2 Adquisición de un ECG

Para adquirir un ECG:

1. Prepare al paciente de la forma descrita en 6 Preparación del paciente.

2. Asegúrese de que el cable del paciente y los cables de derivación están conectados, y compruebe que los

electrodos están colocados y que el equipo está encendido.

3. Ajuste las ondas de ECG como se describen en 7.2 Configuración de ondas de ECG.

4. Pulse las teclas [ECG], [Manual] o [Rhythm] para iniciar la adquisición y el registro del ECG.

5. Imprima otra copia del informe de medición automática o del informe de medición de ritmo más recientes, según

sea necesario.

NOTA

z No toque los electrodos de metal ni los conectores al adquirir o registrar un ECG. En caso de hacerlo, las

mediciones podrían resultar imprecisas.

7.3 Configuración de ondas de ECG

En la pantalla normal:

 Pulse varias veces F1 para seleccionar la velocidad de onda actual.  Pulse varias veces F2 para seleccionar la ganancia de onda actual.  Pulse la tecla [Filter] para definir la frecuencia actual del filtro de artefactos de tipo muscular.  Pulse la tecla [Lead] para seleccionar la derivación para el registro manual.

También puede configurar las ondas de ECG a través del menú [Ajuste onda]. Consulte 4.2 Ajuste de ondas para

obtener información detallada.

7-2

7.4 Configuración del informe de ECG

El contenido y el formato del informe de ECG se puede configurar. Consulte 4.3 Configuración del registro.

7.5 Copia de informes

El equipo dispone de una función para copiar el informe de medición automática y el informe de medición de ritmo más

recientes.

Para imprimir otra copia del informe de medición automática o de ritmo más recientes, pulse F3. Puede copiar el informe

utilizando la configuración actual o puede modificar la configuración antes de imprimir otra copia.

7.6 Almacenamiento de informes de pacientes

Si la opción [Almacen. autom.] está activada en el menú [Gestión archivos], el sistema creará y guardará

automáticamente un archivo de paciente al finalizar cada medición automática. Puede buscar, exportar, eliminar e

imprimir archivos históricos de pacientes. Consulte 5 Gestión de archivos para obtener información detallada.

7-3

7.7 Análisis de ECG de 12 derivaciones en reposo

El equipo permite analizar ECG de 12 derivaciones en reposo en el modo de medición automática. El sistema inicia

automáticamente el análisis una vez finalizada la adquisición del ECG.

El análisis del ECG de 12 derivaciones en reposo proporciona:

 Mediciones, incluidos los siguientes parámetros:

 Tasa vent. (bpm)  Intervalo FP (ms)  Duración QRS (ms)  Intervalo QT/QTc (ms)  Ejes P/QRS/T (°)

 Valores críticos, incluidos los siguientes parámetros:

 Consider Acute STEMI  Acute MI/Ischemia  Extreme Tachycardia  Extreme Bradycardia  Significant Arrhythmia

 Mediciones  Complejos de mediana

Proporciona el complejo de mediana de cada derivación.

 Matriz de mediciones

Proporciona 32 mediciones de cada derivación, incluidos los siguientes parámetros:

Pon (ms), Pdur (ms), QRSon (ms), QRSdur (ms), Qdur (ms), Rdur (ms), Sdur (ms), R'dur (ms), S'dur (ms), P+dur (ms),

QRSdef (ms), P+amp (V), P-amp (V), QRSp2p (V), Qamp (V), Ramp (V), Samp (V), R'amp (V), S'amp (V),

STamp (V), 2/8STT (V), 3/8STT (V), T+amp (V), T-amp (V), QRSarea (V*ms), Rnotch, DWconf (%), STslope (deg),

Ton (ms), Tdur (ms), T+dur (ms), QTint (ms).

El diagnóstico del análisis de ECG de 12 derivaciones se incluye en el informe de ECG de forma predeterminada. Consulte

la configuración de la opción [Interpretación] descrita en 4.3 Configuración del registro.

El análisis de ECG de 12 derivaciones no está diseñado para el modo de medición manual ni para el modo de medición

de ritmo.

Consulte la guía para el médico del programa de interpretación de ECG de 12 derivaciones (n. º de ref.: 046-004817-00)

para obtener información detallada.

7-4

7.8 Informe de ECG

El formato y el contenido del informe de ECG se pueden configurar. Consulte 4.3 Configuración del registro para

obtener información detallada.

A continuación, se ofrece un ejemplo de un registro de medición automática con la configuración predeterminada.

1. Información del paciente 2. Tiempo de adquisición

3. Ganancia 4. Velocidad del papel

5. Ajuste del filtro de AC 6. Intervalo de frecuencias

7. Fórmula de QTc 8. Nombre del hospital/departamento

9. Versión de software/algoritmo del sistema 10. ID del equipo

11. Mediciones globales 12. Valor crítico

13. Datos de diagnóstico

NOTA

z Si no se introducen el sexo o la edad del paciente, se mostrará "(*)" tras el valor crítico, si se ha configurado,

o la primera línea de los datos de diagnóstico.

7-5

NOTAS PERSONALES

7-6

8 Solución de problemas

8.1 Problemas generales

En este capítulo se enumeran los problemas que pueden producirse. Si el problema persiste después de tomar las

acciones correctivas pertinentes, póngase en contacto con el personal de servicio.

Síntoma Causa posible Acciones correctivas

El equipo no se enciende. 1. El equipo no está conectado a la red

de CA.

2. La batería no está instalada o no está

cargada.

Los datos de ECG contienen

interferencias inaceptables.

1. El paciente se ha movido.

2. El filtro no está correctamente

ajustado.

3. La piel no se ha preparado

debidamente.

4. Existe un problema con el electrodo.

5. Existe un problema con el cable del

paciente.

6. Los accesorios utilizados no son

apropiados o se han combinado tipos y

marcas de electrodos diferentes.

1. Compruebe que el cable de

alimentación está bien conectado.

2. Compruebe que la batería está

instalada y tiene suficiente carga. En

caso contrario, conecte el equipo a la

red de CA para ponerlo en

funcionamiento y cargue la batería.

1. Indique al paciente que no debe

moverse durante la adquisición del ECG.

2. Compruebe que la configuración de

los filtros es adecuada.

3. Prepare al paciente antes de la

adquisición del ECG.

4. Asegúrese de que los electrodos se

han colocado correctamente.

Compruebe si hay electrodos

deteriorados o caducados.

5. Compruebe si el cable del paciente

está dañado, roto o desconectado.

6. Utilice los accesorios especificados.

No combine diferentes tipos o marcas

de electrodos.

El registrador no funciona. 1. Está activado el registro sin papel.

2. No se ha cargado papel de registro.

3. La puerta del registrador no está bien

cerrada.

4. El cabezal de impresión está

demasiado caliente.

5. El registrador está desactivado,

porque la batería está agotada.

8-1

1. Seleccione [Menú][→ Config.

registro] y ajuste [Registro sin papel]

en [Des].

2. Compruebe que el papel de registro

está correctamente cargado.

3. Asegúrese de que la puerta del

registrador está bien cerrada.

4. Espere a que se enfríe el cabezal de

impresión.

5. Conecte el equipo a la red de CA para

ponerlo en funcionamiento y cargue la

batería.

Síntoma Causa posible Acciones correctivas

El papel está atascado o mal alineado.

Falta parte de la impresión o la

impresión no se ve claramente.

El equipo se apaga automáticamente. 1. La función de apagado automático

1. Se ha utilizado un papel no

aprobado.

2. No se ha cargado correctamente el

papel de registro.

1. El cabezal de impresión está sucio.

2. Algunos puntos térmicos del cabezal

de impresión están dañados.

está activada.

2. El equipo funciona con la batería y

esta está agotada.

1. Utilice el papel de registro aprobado.

2. Retire el papel y arranque la parte

atascada. Vuelva a cargar el papel, tal

como se describe en 3.2.3 Carga de

papel.

1. Limpie el cabezal de impresión.

2. Si el problema continúa, póngase en

contacto con el personal de servicio.

1. Compruebe la configuración de la

función [Cierre autom.] seleccionando

[Menú][→ Config. sistema]. En caso de

que se desconecte cualquiera de las

derivaciones de las extremidades, el

equipo se apagará automáticamente, si

no se realiza ninguna operación antes

de que finalice el intervalo de tiempo

definido.

2. Conecte el equipo a la red de CA para

ponerlo en funcionamiento y cargue la

batería.

La pantalla está completamente en

blanco.

La pantalla está muy oscura y no se ve

el contenido claramente.

El modo en espera automático está

activado.

El nivel de brillo configurado es bajo. Ajuste el brillo de la pantalla.

En caso de que se desconecte

cualquiera de las derivaciones de las

extremidades, el equipo apagará

automáticamente la pantalla para

ahorrar energía, si no se realiza ninguna

operación antes de que finalice el

intervalo de tiempo definido.

Para salir del modo en espera, pulse

cualquier tecla.

8.2 Mensajes

El equipo genera mensajes para indicar el estado actual del sistema.

Algunos mensajes (consulte la Lista de mensajes 1) son más importantes y urgentes y, por este motivo, deberá

confirmarlos y tomar las acciones correspondientes en ese momento. El sistema muestra un cuadro de diálogo

emergente cuando se generan estos mensajes. Cuando aparezcan, no podrá utilizar el equipo hasta que pulse alguna

tecla para cerrarlos o deberá esperar a que desaparezca la causa del problema.

Otros mensajes (consulte la Lista de mensajes 2) son menos importantes. Estos mensajes se muestran en el área de

mensajes y se borran automáticamente cuando desaparece la causa del problema.

8-2

El equipo puede emitir un tono de notificación cuando se muestra un mensaje. El tono de notificación está desactivado

de manera predeterminada. Puede activarlo a través del menú [Config. sistema]. Consulte Tono de notificación en 4.6

Configuración del sistema.

No obstante, el equipo siempre emite un tono de notificación cuando se generan determinados mensajes,

independientemente de la configuración de la opción [Ton o noti ficac ión]. Consulte los mensajes marcados con un

asterisco en las Listas de mensajes siguientes .

8.2.1 Lista de mensajes 1

Mensaje Causa Acción

Batería agotada* El nivel de la batería es demasiado bajo. Conecte el equipo a la red de CA para

ponerlo en funcionamiento y cargue la

batería.

Registrador no disponible* 1. Cuando es necesario realizar un

registro o se inicia una medición. En

este caso, aparece un cuadro de

diálogo. Puede pulsar cualquier tecla

para cerrar el cuadro de diálogo. No

afecta a la función.

2. Existe un error de comunicación del

registrador o este no funciona.

ECG module error* La placa del ECG está dañada o se ha

producido un fallo de software que ha

dado lugar a un error de comunicación

del ECG o a la interrupción de la

comunicación.

Error tipo de papel*

El papel especificado en [Tipo de

papel] es distinto al tipo de papel

utilizado.

1. Compruebe que el papel de registro

está correctamente cargado.

2. Compruebe que el rodillo del cabezal

de impresión está ajustado en su sitio.

3. Compruebe que el registrador no se

detiene porque el cabezal de impresión

está demasiado caliente.

4. Si el mensaje sigue apareciendo una

vez realizadas las acciones anteriores,

póngase en contacto con el personal

de servicio.

Póngase en contacto con el personal

de servicio.

Compruebe que la configuración de

[Tipo de papel] es correcta a través de

[Menú][→ Config. sistema].

Configuración cargada correct.*

Configuración predet. restaurada* La configuración predeterminada se ha

Error carga configuración* Se ha producido un error de hardware

USB memory not found

La configuración se ha cargado

correctamente.

restaurado correctamente.

o del software de control.

El sistema no logra encontrar la

memoria USB.

8-3

Póngase en contacto con el personal

de servicio.

1. Compruebe que la memoria USB

está correctamente conectada.

2. Si el mensaje continúa, formatee la

memoria USB e inténtelo de nuevo.

Mensaje Causa Acción

Archivo config. no hallado*

Exportando datos. Espere... (X/Y) El sistema está exportando los datos

Failed to create file(s)

No se ha encontrado el archivo de

configuración en la memoria USB al

seleccionar [Cargar configuración].

del paciente.

La X hace referencia al número de

archivos que se han exportado y la Y

corresponde al número total de

archivos que se van a exportar.

El sistema no puede crear archivos

mientras se están exportando otros.

1. Compruebe que la memoria USB

contiene el archivo de configuración

correcto.

2. Compruebe si el sistema de archivos

está dañado. En tal caso, póngase en

contacto con el personal de servicio.

Compruebe si la memoria USB está

correctamente conectada. Si lo está, es

posible que el sistema de archivos esté

dañado. Formatee la memoria USB e

inténtelo de nuevo.

Export datos finalizada

Exportar config. correcta

Export failed Se ha producido un error al exportar

Eliminando... Los archivos se están eliminando. /

Eliminación correcta

Deletion failed Se ha producido un error al eliminar los

Memoria USB baja La memoria USB no tiene espacio

Los datos del paciente se han

exportado correctamente.

La configuración se ha exportado

correctamente.

los datos del paciente.

Se ha eliminado correctamente un

archivo o todos los archivos

seleccionados.

archivos.

suficiente para exportar a esta los datos

del paciente o la configuración.

1. Compruebe que la configuración es

correcta y que ha seleccionado la

opción adecuada.

2. Compruebe que la memoria está

bien insertada y que el sistema de

archivos no está dañado.

3. Compruebe que la memoria USB

dispone de espacio suficiente.

Compruebe que la opción de

eliminación está seleccionada. Si desea

eliminar todos los archivos, puede

formatear la memoria interna.

Elimine los archivos innecesarios de la

memoria USB para liberar espacio.

Formatting failed Se ha producido un error al formatear

la memoria.

Formatting completed La memoria se ha formateado /

8-4

La memoria interna puede estar

dañada. Póngase en contacto con el

personal de servicio.

Mensaje Causa Acción

correctamente.

Formatting. Please wait... La memoria se está formateando. /

Cerrando... El sistema se está cerrando. /

Nota: El * significa que el equipo siempre emite un tono de notificación cuando se genera el mensaje.

8.2.2 Lista de mensajes 2

Mensaje Causa Acción

Memoria de datos no disponible*

La memoria de datos no está

disponible o no se puede detectar.

Póngase en contacto con el personal de

servicio.

Error memoria de datos* No se puede leer o escribir en la

memoria de datos.

Reiniciar reloj TR*

Error reloj TR* No se puede leer el registro del reloj

Error batería *

Tensión dispositivo erróneo* La tensión de la fuente de

Deriv. extrem. desc. 1. Se ha desconectado la derivación

El reloj de tiempo real muestra el

valor inicial porque la pila de botón

ha fallado y ha reiniciado, o no está

disponible.

de tiempo real.

Se detecta un fallo mientras la

batería se carga.

alimentación de la placa de circuitos

impresos (PCBA) es anormal.

RL o se han desconectado varias

derivaciones de extremidades.

2. El cable del paciente está

desconectado del paciente.

Póngase en contacto con el personal de

servicio.

Póngase en contacto con el personal de

servicio.

Póngase en contacto con el personal de

servicio.

Póngase en contacto con el personal de

servicio.

Póngase en contacto con el personal de

servicio.

1. Compruebe los electrodos y cables de

derivación correspondientes. Vuelva a

colocar los electrodos o conecte de nuevo

los cables de derivación, si es necesario.

2. Compruebe que el cable del paciente

está bien conectado al equipo.

Deriv. XX desc.

(XX hace referencia a LA/L, LL/F,

V1-V6/C1-C6)

ECG Se han detectado artefactos o

Registrando... El registrador está en

Analizando... El algoritmo está analizando los /

La derivación indicada está

desconectada.

interferencias en las derivaciones I, II,

V1, V2, V3, V4, V5 o V6.

funcionamiento.

8-5

Compruebe los electrodos y cables de

derivación correspondientes. Vuelva a

colocar los electrodos o conecte de nuevo

los cables de derivación, si es necesario.

Compruebe al paciente.

Para detener la impresión, pulse la tecla

[ECG] (para el registro de medición

automática), la tecla [Manual] (para el

registro de medición manual) o la tecla

[Rhythm] (para el registro de medición

de ritmo).

Mensaje Causa Acción

datos de ECG adquiridos.

Analysis Failed El algoritmo no puede analizar los

datos de ECG adquiridos ni

proporcionar un diagnóstico.

Datos ECG insuficientes Con la función de adquisición previa

activada, el equipo no ha adquirido

10 segundos de datos de ECG tras

comenzar la medición automática.

Adquiriendo...

Compruebe registrador

Cabezal registrador caliente* El cabezal de impresión se ha

Conflicto de dirección IP Se ha producido un conflicto de

El equipo está adquiriendo

60 segundos de datos de ECG tras

comenzar la medición de ritmo.

1. No se ha cargado papel de registro

o está agotado.

2. La puerta del registrador no está

bien cerrada.

sobrecalentado por un uso excesivo.

dirección IP.

Consulte la guía para el médico del

programa de interpretación de ECG de

12 derivaciones (n.º de ref.:

046-004817-00).

Espere hasta que se obtengan datos

suficientes.

Espere a que transcurran los 60 segundos.

Para detener la adquisición, pulse la tecla

[Rhythm].

1. Compruebe que se ha cargado

suficiente papel de registro.

2. Asegúrese de que la puerta del

registrador está bien cerrada.

Detenga la impresión y espere a que

desaparezca el mensaje.

Póngase en contacto con el personal de

servicio.

Insufficient memory space La memoria libre restante solo

permite guardar menos de

10 archivos.

Batería baja El nivel de carga de la batería es bajo. Conecte el equipo a la red de CA para

Nota: El * significa que el equipo siempre emite un tono de notificación cuando se genera el mensaje.

Elimine los archivos históricos

innecesarios.

ponerlo en funcionamiento y cargue la

batería.

8-6

9 Batería

9.1 Descripción general

El equipo está diseñado para funcionar con baterías durante la transferencia intrahospitalaria de pacientes o cuando no

está disponible el suministro eléctrico de CA. El equipo utiliza alimentación de CA como fuente de alimentación

principal. En caso de un fallo del suministro eléctrico, el equipo se alimentará automáticamente de la batería. Por ello, es

aconsejable que siempre instale una batería completamente cargada en el equipo.

Los símbolos de la batería que aparecen en pantalla indican el estado de las baterías de esta forma:



Si la batería está agotada, el sistema muestra el mensaje [Batería agotada] y el indicador de la batería parpadea en

amarillo, además de desactivarse el registrador. En este momento, debe conectar el equipo a la red de CA para ponerlo

en funcionamiento y cargar la batería. Si no lo hace, el equipo se apagará.

Indica que la batería funciona correctamente. La parte de color verde fijo representa el nivel de carga actual

de la batería. Cada bloque representa una carga del 20% aproximadamente.

Indica que la batería tiene un nivel de carga bajo y debe cargarse. En este caso, el LED se vuelve amarillo y se

muestra el mensaje [

Indica que la batería está casi descargada y debe cargarse de inmediato.

Batería baja] en la parte inferior de la pantalla.

9.2 Carga de la batería

La batería se carga siempre que el equipo está conectado a una fuente de alimentación de CA, independientemente de

que el equipo esté encendido o no en ese momento.

Si la batería se está cargando, el indicador de esta estará iluminado en verde. Si el equipo está encendido, el símbolo de

la batería que aparece en la pantalla muestra de forma dinámica el estado de carga.

9.3 Sustitución de la batería

La batería debe instalarla únicamente personal de servicio cualificado y autorizado por nuestra empresa. Para sustituir la

batería, póngase en contacto con el personal de servicio.

9-1

9.4 Información relativa a la batería

La duración prevista de una batería depende de la frecuencia y el tiempo de uso. Con un almacenamiento y

mantenimiento correctos, la duración prevista de una batería de iones de litio, es de aproximadamente 3 años. En otros

modelos de uso más dinámico, puede que la duración prevista sea inferior. Se recomienda cambiar las baterías de iones

de litio cada 3 años.

Para obtener el máximo rendimiento de la batería, siga las siguientes instrucciones:  Una vez al año se debe efectuar una prueba de rendimiento de la batería, antes de realizar cualquier reparación del

equipo o en cualquier situación en la que se sospeche que la batería es el origen del problema.

 Siga este proceso cada vez que se utilice la batería o se almacene durante 3 meses o cuando se observe una

reducción notable de su tiempo de funcionamiento.

 Antes de transportar el equipo o si éste no va utilizarse durante más de 3 meses, extraiga la batería.  Si no utiliza el equipo habitualmente, retire la batería. (Dejar la batería en un equipo que no se utiliza

habitualmente, acorta la vida útil de la batería).

 La vida útil de una batería de iones de litio es de alrededor de 6 meses si se almacena al 50% de su capacidad total.

Tras este periodo de tiempo se debe cargar totalmente. A continuación, puede utilizar esta batería totalmente

cargada para poner en funcionamiento el equipo. Cuando la batería se haya descargado un 50%, retírela del equipo

y almacénela.

 Al almacenar las baterías, asegúrese de que las terminales de batería no entran en contacto con objetos metálicos.

Si las baterías se almacenan durante un periodo de tiempo prolongado, se deberán guardar en un lugar frío. Esto

permitirá alargar su vida útil. La temperatura idónea de almacenamiento de la batería es de 15 ℃. Si las baterías se

almacenan a una temperatura elevada durante un periodo de tiempo prolongado, su vida útil se reducirá

significativamente. No almacene la batería a una temperatura que esté fuera del rango de -20 ℃ a -60 ℃.

ADVERTENCIA

z Mantenga las baterías fuera del alcance de los niños. z Utilice únicamente las baterías especificadas.

z Si la batería presenta daños o fugas, sustitúyala de inmediato. No utilice una batería dañada en el equipo.

9-2

9.5 Mantenimiento de la batería

9.5.1 Acondicionamiento de una batería

Toda batería debe prepararse antes de su primer uso. El ciclo de preparación de la batería consiste en una carga

ininterrumpida de la batería, seguida de una descarga y carga ininterrumpida. Debe llevar a cabo este proceso de forma

periódica para conservar su vida útil.

Para preparar la batería, siga este procedimiento:

1. Desconecte el equipo del paciente.

2. Conecte el equipo a la red de CA. Deje que la batería se cargue de forma ininterrumpida hasta que esté totalmente

cargada y se apague el indicador de la batería.

3. Desconecte la red de CA y deje el equipo en funcionamiento con la batería hasta que se apague.

4. Vuelva a conectar el equipo a la red de CA. Deje que la batería se cargue de forma ininterrumpida hasta que esté

totalmente cargada y se apague el indicador de la batería.

NOTA

z La capacidad real de la batería disminuye a medida que se prolonga su uso. En el caso de las baterías

antiguas, el símbolo de capacidad total de la batería no indica su capacidad, si bien, el tiempo de

funcionamiento puede ajustarse a las especificaciones indicadas en el manual del usuario. Sustituya la

batería si su tiempo de funcionamiento es sustancialmente inferior al tiempo especificado.

9-3

9.5.2 Comprobación de una batería

El rendimiento de las baterías recargables puede disminuir con el tiempo. Una vez al año se debe efectuar una prueba

de rendimiento de la batería, antes de realizar cualquier reparación del equipo o en cualquier situación en la que se

sospeche que la batería es el origen del problema.

Para comprobar el rendimiento de la batería, siga este procedimiento:

1. Desconecte el equipo del paciente.

2. Conecte el equipo a la red de CA. Deje que la batería se cargue de forma ininterrumpida hasta que esté totalmente

cargada y se apague el indicador de la batería.

3. Desconecte la red de CA y deje el equipo en funcionamiento con la batería hasta que se apague.

El tiempo de funcionamiento de las baterías es un indicador directo de su rendimiento. Si el tiempo de funcionamiento

de la batería es notablemente más corto que el indicado en las especificaciones, póngase en contacto con el personal de

servicio.

NOTA

z El tiempo de funcionamiento de la batería depende de la configuración y funcionamiento del equipo. Si el

tiempo de funcionamiento resulta demasiado breve después de cargar la batería por completo, puede que

la batería esté defectuosa o que no funcione correctamente.

z Debe reemplazar una batería, cuando ésta presente indicios de daños o se descargue enseguida.

9.6 Reciclaje de la batería

La batería se debe sustituir si se observan signos de deterioro, si no funciona correctamente o si se ha usado durante

más de tres años. Siga la normativa local para llevar a cabo una eliminación adecuada.

ADVERTENCIA

z No desmonte, perfore ni queme las baterías. No acorte los terminales de la batería. Pueden incendiarse,

explotar o sufrir escapes, lo que provocaría lesiones.

9-4

10 Cuidados y mantenimiento

El mantenimiento periódico es esencial para garantizar que el equipo funciona correctamente. Este capítulo contiene

información sobre los cuidados básicos y el mantenimiento periódico.

ADVERTENCIA

z Si el hospital, institución o responsable del uso de este equipo no realiza un programa de mantenimiento

satisfactorio, pueden producirse fallos indebidos en el equipo y posibles riesgos para la salud.

z Las comprobaciones de seguridad o mantenimiento que impliquen el desmontaje del equipo debe

realizarlas personal de servicio profesional. De lo contrario, podrían producirse fallos indebidos en el

equipo y posibles riesgos para la salud.

z Si tiene problemas con el equipo, póngase en contacto con nosotros o con el personal de servicio.

10.1 Limpieza y desinfección

Mantenga su equipo y accesorios libres de polvo y suciedad. Para evitar que el equipo sufra daños, siga estas

instrucciones:  Diluya siempre el agente de limpieza y desinfectante siguiendo las instrucciones del fabricante o utilice la

concentración más pequeña posible.

 No sumerja ningún componente del equipo en líquido.  No vierta líquido sobre el equipo ni en los accesorios.  No permita que el líquido se filtre por la carcasa.  Nunca utilice materiales abrasivos (como fibras metálicas o limpiador de plata) ni limpiadores corrosivos (como

acetona o limpiadores que lleven acetona).

ADVERTENCIA

z Asegúrese de apagar el sistema, desconecte el cable de alimentación y otros cables antes de limpiar el

equipo.

z Utilice únicamente las sustancias aprobadas por nosotros y los métodos incluidos en este capítulo para

limpiar o desinfectar su equipo. La garantía no cubre ningún daño provocado por sustancias o métodos que

no se hayan aprobado.

z No se ha indicado de ninguna forma la eficacia de los componentes químicos o métodos incluidos como un

recurso para el control de contagio. Para informarse del método para controlar contagios, consulte con el

responsable de control de contagio o epidemiología del hospital.

10-1

PRECAUCIÓN

z Si derrama líquido sobre el equipo o los accesorios, póngase en contacto con nosotros o con su personal de

servicio.

10.1.1 Limpieza

A continuación, se indican los agentes de limpieza recomendados para el equipo:

 Lejía de hipoclorito sódico (diluida)  Peróxido de hidrógeno (3%)  Etanol (75%)  Isopropanol (70%)

Para limpiar los accesorios, es recomendable utilizar etanol (75%).

Limpieza del equipo

El equipo deberá limpiarse regularmente. Si el entorno de utilización está muy sucio o está muy expuesto a

acumulaciones de polvo, el equipo deberá limpiarse con más frecuencia. Antes de limpiar el equipo, consulte la

normativa del hospital para limpiar el equipo.

Para limpiar el equipo, siga estas normas:

1. Apague el equipo y desconecte el cable de alimentación, los accesorios y otros dispositivos que estén conectados

al equipo.

2. Limpie la pantalla de visualización con un paño limpio, suave y humedecido con limpiacristales.

3. Limpie la superficie exterior del equipo con un paño suave humedecido con el agente de limpieza.

4. Seque el exceso de humedad con un paño seco.

5. Seque el equipo en un lugar fresco y ventilado.

PRECAUCIÓN

z Durante la limpieza, evite el conector del cable del paciente y otros conectores.

Limpieza de cables del paciente y cables de derivación

Retire el cable del paciente y los cables de derivación del equipo antes de llevar a cabo la limpieza.

1. Limpie con cuidado los cables con un paño suave humedecido con etanol (75%), sin tocar los conectores de metal.

2. Seque el exceso de humedad con un paño seco.

3. Seque los cables en un lugar fresco y ventilado.

10-2

Limpieza de los electrodos reutilizables

Limpie los electrodos reutilizables inmediatamente después de utilizarlos con un paciente.

1. Limpie con cuidado la superficie de los electrodos con un paño suave humedecido con etanol (75%), sin tocar los

conectores de metal.

2. Seque el exceso de humedad con un paño seco.

3. Seque los electrodos en un lugar fresco y ventilado.

Limpieza del cabezal de impresión térmico

Si el cabezal de impresión está sucio, la calidad de impresión se verá afectada. Limpie el cabezal de impresión al menos

una vez al mes o según sea necesario. Compruebe los resultados de impresión para asegurarse de que las impresiones

son legibles y de color oscuro. Si el color de la impresión es claro, puede significar que el cabezal de impresión está sucio.

Para limpiar el cabezal de impresión, siga este procedimiento:

1. Apague el equipo.

2. Presione el seguro de la puerta del registrador para abrir la puerta del registrador. Extraiga el papel de registro.

3. Limpie con cuidado el cabezal de impresión con algodón humedecido con etanol (75%) para eliminar el polvo y las

partículas extrañas.

4. Seque el exceso de humedad con algodón seco.

5. Vuelva a cargar el papel de registro y cierre la puerta del registrador cuando el cabezal de impresión esté

completamente seco.

PRECAUCIÓN

z El cabezal de impresión se calienta durante el registro. No limpie el cabezal de impresión inmediatamente

después del registro.

10.1.2 Desinfección

La desinfección puede provocar daños en el equipo y, por lo tanto, no se recomienda efectuarla en este equipo a menos

que se indique lo contrario en el programa de servicios del hospital. Se recomienda limpiar el equipo antes de

desinfectarlo.

Entre los desinfectantes recomendados para el equipo se incluyen los siguientes: etanol al 75%, isopropanol al 70%,

concentrado estándar OXY Perform

. El desinfectante recomendado para los accesorios es etanol al 75%.

10.1.3 Esterilización

A menos que las instrucciones especifiquen lo contrario con respecto al uso de los accesorios, no esterilice los equipos ni

los accesorios.

10-3

10.2 Comprobación periódica

Lleve a cabo una inspección visual cada día antes de comenzar a utilizar el equipo. En caso de que encuentre daños o

anomalías, deje de utilizar el equipo. Póngase en contacto con los ingenieros biomédicos del hospital o con el personal

de servicio inmediatamente.

Compruebe que el equipo cumple los requisitos siguientes:

 La carcasa y la pantalla no presentan grietas ni otros daños.  Todas las teclas funcionan correctamente.  Los conectores no están sueltos, agrietados o doblados y los cables no presentan cortes, mellas ni están pelados.  El cable de alimentación y el cable del paciente están bien conectados al equipo.  El papel de registro está correctamente cargado y es suficiente.  La batería está instalada y tiene suficiente carga.  Las perillas de los electrodos torácicos no presentan grietas y los electrodos de las extremidades se acoplan

debidamente.

Después de haber utilizado el equipo entre 6 y 12 meses o cada vez que se repare o actualice, el personal de servicio

cualificado deberá inspeccionarlo a fondo para garantizar su fiabilidad.

Siga estas instrucciones para la comprobación del equipo:

 Asegúrese de que el entorno y la fuente de alimentación cumplen los requisitos.  Inspeccione el equipo y sus accesorios en busca de daños mecánicos.  Compruebe si el cable de alimentación, el cable del paciente y los cables de derivación presentan daños y

asegúrese de que el aislamiento está en condiciones adecuadas.

 Asegúrese de que solo se utilizan los accesorios especificados.  Asegúrese de que las baterías cumplen los requisitos de rendimiento.  Asegúrese de que el registrador funciona correctamente y de que el papel del registrador cumple los requisitos.  Asegúrese de que el equipo está en buenas condiciones de funcionamiento.

10.3 Mantenimiento de la batería

Consulte 9.5 Mantenimiento de la batería para obtener información detallada.

10-4

10.4 Almacenamiento del papel de registro térmico

Para almacenar el papel térmico, debe cumplir estas directrices:  Debe almacenarse en un lugar fresco, oscuro y seco, que no esté sometido a altas temperaturas, a la humedad ni a

la luz solar directa.

 Evite la exposición prolongada a luces fluorescentes.  No almacene el papel térmico con cloruro de polivinilo u otras sustancias químicas que provoquen amarilleo o

decoloración.

 No superponga el papel térmico usado durante mucho tiempo.

NOTA

z Utilice únicamente el papel térmico especificado. Si se utiliza otro papel, puede provocar que el cabezal de

impresión se deteriore de forma prematura o que la calidad de impresión sea deficiente.

10.5 Almacenamiento de cables de paciente y cables de derivación

Para garantizar que los cables funcionan correctamente, sigas estas directrices para almacenarlos:

 Guárdelos en un lugar seco y bien ventilado.  Cuelgue los cables verticalmente o alrededor de una rueda grande para evitar que se tuerzan o se doblen en un

ángulo muy pronunciado.

 No enrolle los cables alrededor del equipo.

10.6 Pruebas de seguridad eléctrica

Los usuarios no pueden llevar a cabo las pruebas de seguridad eléctrica. Póngase en contacto con el personal de servicio

en caso de que sea necesario realizar estas pruebas.

Consulte D Inspección de seguridad eléctrica para obtener información detallada.

10-5

NOTAS PERSONALES

10-6

11 Accesorios

ADVERTENCIA

z Utilice los accesorios especificados en este capítulo. Si utiliza otros accesorios, podrían producirse daños en

el equipo o no cumplirse las especificaciones indicadas.

z Los accesorios de un solo uso no deben reutilizarse. Si vuelven a utilizarse, puede existir riesgo de

contaminación y puede que ello afecte a la precisión de las mediciones.

z Compruebe si los accesorios y sus paquetes presentan signos de daños. Si detecta algún daño, no los utilice.

11.1 Accesorios de ECG

Electrodos ECG

Modelo Descripción Categoría de paciente N. º de serie

31499224 10 por paquete Adultos 0010-10-12304

2245 50 por paquete Niños 9000-10-07469

2258-3 3 por paquete Recién nacido 900E-10-04880

EC6402 Electrodo torácico Adultos /

EC6403

EC6406

Cable del paciente

Modelo Descripción

EC6401 Conector de punta cónica, AHA, 12 derivaciones, Φ 4 mm, a prueba de desfibrilación

EC6404 Pinza, AHA, 12 derivaciones, a prueba de desfibrilación

EC6405 Conector de punta cónica, IEC, 12 derivaciones, Φ 4 mm, a prueba de desfibrilación

EC6407 Pinza, IEC, 12 derivaciones, a prueba de desfibrilación

Electrodo de las extremidades,

AHA

Electrodo de las extremidades,

IEC

Adultos /

11-1

11.2 Otros

N. º de serie Descripción

022-000122-00 Batería de litio

1000-21-00122 Cable de conexión a tierra

M002-10-69954 Papel de registro, rollo

095-002708-00 Papel de registro, plegado

023-000217-00 Memoria USB, 4 GB

023-000218-00 Memoria USB, 4 GB

11-2

A Especificaciones del producto

A.1 Clasificaciones

El equipo está clasificación según la IEC60601-1:

Tipo de protección contra descargas

eléctricas

Grado de protección contra descargas

eléctricas

Modo de funcionamiento

Grado de protección frente a la entrada

perjudicial de agua en el equipo

Grado de seguridad de aplicación en

presencia de una MEZCLA

ANESTÉSICA INFLAMABLE CON AIRE o CON

OXÍGENO U ÓXIDO NITROSO

Grado de movilidad

EQUIPO DE CLASE I, que recibe energía desde una fuente de alimentación

eléctrica externa e interna.

PIEZA APLICADA TIPO CF A PRUEBA DE DESFIBRILACIÓN

FUNCIONAMIENTO CONTINUO

IPX0

EQUIPO inadecuado para su uso en presencia de una MEZCLA ANESTÉSICA

INFLAMABLE CON AIRE O CON OXÍGENO U ÓXIDO NITROSO

Portátil

A.2 Especificaciones ambientales

Condiciones de

funcionamiento

Condiciones de

almacenamiento

Temperatura (℃)

De 0 a 40

De –20 a +60

Humedad relativa (sin

condensación)

Del 15％ al 95％

Del 10％ al 95％

Presión barométrica (kPa)

De 57,0 a 107,4

De 16,0 a 107,4

A-1

A.3 Especificaciones de la fuente de alimentación

Alimentación CA

Tensión de entrada

Alimentación de entrada

Frecuencia

Fusible

Batería

De 100 a 240 V～ (±10%)

60 VA

50 Hz/60 Hz (±3 Hz)

T2A 250 V

Tipo de batería

Tiempo de

funcionamiento

Tiempo de carga

Retardo de apagado

Batería de iones de litio recargable

Si funciona con una batería totalmente cargada y a una temperatura ambiente de 25 ℃±5 ℃:

≥500 informes de medición automática, 2 horas de registro continuo o 6 horas de medición

sin registro

Con el equipo apagado y a una temperatura ambiente de 25 ℃±5 ℃:

≤3 horas al 90% de su capacidad

≤3,5 horas al 100% de su capacidad

Al menos 5 minutos (después de que haya aparecido el primer mensaje de batería baja)

A.4 Especificaciones físicas

Peso Tamaño (longitud × anchura × altura)

1,28 kg (incluida la unidad principal, la batería y el

registrador, sin los accesorios)

260 mm × 194 mm × 56 mm

A-2

A.5 Especificaciones del hardware

A.5.1 Pantalla

Tipo de pantalla LCD TFT en color

Tamaño de la pantalla 5 pulgadas

Resolución 800 × 480 píxeles

A.5.2 Conector del equipo

Conector del cable del

paciente

Conector USB

Conector de red

A.5.3 Indicadores

Indicador de

encendido/apagado

1, permite conectar el cable del paciente para la adquisición de ECG.

2, permite conectar discos USB para la transferencia de datos.

1, conector RJ45 estándar, permite conectar el equipo a la red para la actualización del

software.

1 (verde)

Indicador de CA

Indicador de batería

1 (verde)

1 (dos colores: amarillo y verde)

A.5.4 Indicador de sonido

Zumbador Emite tonos de notificación, tonos de latido y tonos de autocomprobación de encendido

A.5.5 Registrador

Tipo de registrador

Número de canales de onda

Velocidad del papel

Papel de registro

Resolución

Registrador térmico integrado

Máx. 4

5 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s

Precisión: ±5%

Rollo: 80 mm × 20 m

Plegado: 80 mm × 70 mm, 200 unidades

Resolución vertical: ≥8 puntos/mm

Resolución horizontal: 32 puntos/mm (con una velocidad del papel de 25 mm/s),

16 puntos/mm (con una velocidad del papel de 50 mm/s)

A-3

A.6 Especificaciones de medición

ECG

Normativa IEC 60601-2-25, IEC 60601-2-51, EC11

Modo de medición Automático, manual, ritmo

Tipo de derivación 12 derivaciones

Norma ECG AHA, IEC

Tamaño de ECG

Velocidad de barrido

Eliminación de desvío base (BDR) 0,56 Hz

Filtro de artefactos de tipo

muscular

Respuesta de frecuencia

Precisión de la reproducción de la

señal de entrada

Porcentaje de rechazo del modo

común

Filtro AC 50/60 Hz

Supresión de frecuencia de la línea ≥20 dB

2,5 mm/mV, 5 mm/mV, 10 mm/mV, 20 mm/mV, automático

Precisión: ±5%

5 mm/s, 12,5 mm/s, 25 mm/s, 50 mm/s

Precisión: ≤±5%

20/35 Hz

De 0,05 Hz a 150 Hz (

Los errores globales del sistema se comprueban mediante el método descrito en

AAMI EC11 3.2.7.1. El error global del sistema es de ±5%.

La respuesta de frecuencia se comprueba mediante el método descrito en AAMI EC11

3.2.7.2: métodos A y D.

≥110 dB

dBdB4.0

)

0.3+−

1000 muestras/s (A/D)

Frecuencia de muestreo

Rango de la señal de entrada ±10 mV (valor de pico a pico)

Impedancia de entrada ≥50 MΩ a 10 Hz, dos electrodos cualesquiera

Rango de tensión de desviación de

Resistencia a la desfibrilación 5000 V, 360 J

Tiempo de recuperación de la línea

de base

Tiempo de recuperación de la

polarización del electrodo

Reducción de la energía de

desfibrilación

Señal de calibración

500 muestras/s (algoritmo ECG)

Precisión: 1 V/LSB

±600 mV

Sensibilidad: ±5%

<5 segundos tras la desfibrilación

<10 segundos

≤10% (carga de 100 Ω)

1 mV

Precisión: ±5%

A-4

Nivel de ruido ≤15 V (p-p)

Protección contra sobrecargas de

Diafonía de canal ≤0,5 mm con un nivel de sensibilidad normal

Corriente de detección de

derivaciones desconectadas

Señal mínima Señal sinusoidal de 10 Hz, con una deflexión de 20 V p-p

Estabilidad basal

Pulso de marcapasos

Marcadores de pulso

MARCAPASOS

Análisis de ECG de 12 derivaciones en reposo

Se aplica durante 10 segundos. El equipo cumple la norma EC11 tras la aplicación de

una tensión diferencial de 50 Hz/60 Hz, 1 V p-p durante 10 segundos.

Electrodo de medición: ≤0,1 A

Electrodo de unidad: ≤1 A

Variación del valor de referencia ≤1 mm

Variación promedio del valor de referencia ≤0,5 mm/℃ dentro del rango de

temperatura de funcionamiento

Los pulsos del marcapasos que cumplen están condiciones están etiquetados con el

marcador MARCAPASOS:

Amplitud:

Anchura:

Tiempo de

subida:

Amplitud: ≥0,2 mV RTI

De ±2 mV a ±250 mV

0.1 ms a 2 ms

<100 µs

Método Análisis simultáneo de 12 derivaciones

A-5

NOTAS PERSONALES

A-6

B CEM

El dispositivo cumple los requisitos de la norma IEC 60601-1-2.

NOTA

z El uso de accesorios, transductores y cables distintos de los que se especifican puede provocar una emisión

electromagnética mayor o una inmunidad electromagnética menor del equipo de monitorización del

paciente.

z El dispositivo o sus componentes no deben utilizarse como adyacentes a otros equipos ni apilarse con otros

aparatos. Si dicho uso es necesario, deberá observarse el dispositivo o sus componentes para comprobar

que funcionan con normalidad con la configuración con la que se utilizarán.

z Tome precauciones especiales con este dispositivo en relación con el CEM e instálelo y utilícelo según la

información de CEM que se indica a continuación.

z Es posible que otros dispositivos interfieran con este monitor, aunque cumplan los requisitos de CISPR. z Cuando la señal de entrada esté por debajo de la amplitud mínima indicada en las especificaciones técnicas,

pueden producirse mediciones erróneas.

z Los equipos de comunicación portátiles y móviles pueden afectar al rendimiento de este monitor.

Guía y declaración: emisiones electromagnéticas

Este dispositivo está diseñado para su uso en el entorno electromagnético especificado a continuación. El cliente o usuario

del dispositivo debe garantizar que se utiliza en dicho entorno.

Pruebas de emisiones Conformidad Entorno electromagnético: guía

Emisiones de radiofrecuencia

(RF) CISPR 11

Emisiones de RF CISPR 11 Clase A

Emisiones armónicas según la

IEC61000-3-2

Fluctuaciones de

tensión/emisiones

intermitentes según la IEC

61000-3-3

Grupo 1 El dispositivo utiliza energía de RF solo para su funcionamiento

interno. Por tanto, las emisiones de RF son mínimas y no existe

posibilidad alguna de que produzcan interferencias con dispositivos

electrónicos cercanos a él.

El dispositivo puede utilizarse en cualquier tipo de establecimientos,

Clase A

Cumple

excepto en hogares y otros sitios conectados directamente a las

redes eléctricas públicas de baja tensión que proporcionan los

edificios empleados para fines domésticos.

B-1

Guía y declaración: inmunidad electromagnética

Este dispositivo está diseñado para su uso en el entorno electromagnético especificado a continuación. El cliente o usuario

del dispositivo debe garantizar que se utiliza en dicho entorno.

Prueba de

inmunidad

Descarga

electrostática (ESD)

según la IEC 61000-4-2

Nivel de prueba IEC60601 Nivel de conformidad Entorno electromagnético: guía

±6 kV por contacto

±8 kV en aire

±6 kV por contacto

±8 kV en aire

Los suelos deben ser de madera,

hormigón o cerámica. Si estuvieran

cubiertos de material sintético, la

humedad relativa debe ser, al

menos, del 30%.

Ráfaga transitoria

rápida

eléctrica/explosiones

según la IEC 61000-4-4

Sobretensión según la

IEC 61000-4-5

Caídas de tensión,

interrupciones por

cortocircuitos y

variaciones de tensión

en las líneas de

entrada de la fuente

de alimentación según

la IEC 61000-4-11

Campo magnético de

frecuencia de red

(50/60 Hz) según la IEC

61000-4-8

±2 kV en redes eléctricas

±1 kV en líneas de entrada y

salida

±1 kV de línea a línea

±2 kV de línea a tierra

(>95% de caída en

<5% U

) en 0,5 ciclos

40% U

(60% de caída en UT)

en 5 ciclos

70% U

(30% de caída en UT)

en 25 ciclos

<5% U

(>95% de caída en

) en 5 s

±2 kV en redes eléctricas

±1 kV en líneas de entrada y

salida

±1 kV de línea a línea

±2 kV de línea a tierra

(>95% de caída en

<5% U

) en 0,5 ciclos

40% U

(60% de caída en UT)

en 5 ciclos

70% U

(30% de caída en UT)

en 25 ciclos

<5% U

(>95% de caída en

) en 5 s

3 A/m 3 A/m Los niveles de los campos

La calidad de la red eléctrica debe

equivaler a la de un hospital o local

comercial típico.

La calidad de la red eléctrica debe

equivaler a la de un hospital o local

comercial típico. Si el usuario

necesita usar el producto de forma

continua durante los cortes de

suministro eléctrico, se recomienda

poner en funcionamiento el

producto con una fuente de

alimentación ininterrumpida.

magnéticos de frecuencia de red

deben ser los habituales de

cualquier hospital o local comercial

típico.

Nota: UT es la tensión de la red de CA anterior a la aplicación del nivel de prueba.

B-2

Guía y declaración: inmunidad electromagnética

El dispositivo está diseñado para su uso en el entorno electromagnético especificado. El cliente o el usuario del dispositivo

debe garantizar su uso en el entorno descrito a continuación.

Prueba de

inmunidad

RF conducida

IEC61000-4-6

RF radiada

IEC61000-4-3

Nivel de prueba

IEC60601

3 Vrms

De 150 kHz a 80

MHz

3 V/m

De 80 MHz a 2,5

GHz

Nivel de

conformidad

3 Vrms

3 V/m

Entorno electromagnético: guía

El equipo de comunicación por RF móvil o portátil se debe

usar a una distancia de separación igual o superior a la

recomendada (calculada a partir de la ecuación aplicable a la

frecuencia del transmisor) con respecto a los componentes

del dispositivo, incluidos los cables. Distancias de separación

recomendadas:

Pd 2.1=

Distancias de separación recomendadas:

De 80 MHz a 800 MHz:

De 800 MHz a 2,5 GHz:

Donde P

equivale a la potencia de salida máxima del

Pd 2.1=

Pd 3.2=

transmisor en vatios (W) de acuerdo con el fabricante del

transmisor y d

recomendada en metros (m).

equivale a la distancia de separación

Las intensidades de campo de los transmisores de RF fijos,

según se determina en un estudio electromagnético de

campo

cada intervalo de frecuencia

, deben ser inferiores al nivel de cumplimiento de

Pueden producirse interferencias cerca de los equipos

marcados con el símbolo:

Nota 1: de 80 MHz a 800 MHz, se aplica la distancia de separación del intervalo de frecuencias superior.

Nota 2: estas directrices no se aplican en todos los casos. La absorción y la reflexión de estructuras, objetos e individuos

pueden afectar a la propagación electromagnética.

a Las intensidades del campo derivadas de transmisores fijos, como las estaciones base de radiotelefonía

(móviles/inalámbricas) y de radio móvil terrestre, de radio aficionados y de emisiones de radiodifusión de AM y FM y de

radiodifusión televisiva, no pueden predecirse teóricamente con precisión. Para evaluar el entorno electromagnético

derivado de los transmisores de RF fijos, debe realizarse una inspección de la ubicación electromagnética. Si la intensidad de

campo medida en la ubicación en la que se usa el [EQUIPO ME o el SISTEMA ME] es superior al nivel de cumplimiento de RF

aplicable indicado anteriormente, el [EQUIPO ME o el SISTEMA ME] se deben observar para confirmar su funcionamiento

correcto. Si se observa un rendimiento anormal, se deben tomar medidas adicionales, como el cambio de orientación o

ubicación del [EQUIPO ME o el SISTEMA ME].

b Por encima del intervalo de frecuencias de 150 kHz a 80 MHz, las intensidades de campo deben ser inferiores a 3 V/m.

B-3

Distancias recomendadas entre el equipo y los dispositivos de comunicación de RF móviles y portátiles

El monitor está diseñado para su uso en un entorno electromagnético en el que se controlen las interferencias de RF

radiadas. El cliente o el usuario del dispositivo pueden evitar las interferencias electromagnéticas mediante una distancia

mínima entre el equipo de comunicación por RF móvil y portátil (transmisores) y el dispositivo, tal y como se recomienda a

continuación, según la potencia de salida máxima del equipo de comunicación.

Distancia en metros (m) según la frecuencia del transmisor Potencia de salida

nominal máxima

del transmisor (W)

0,01 0,12 0,12 0,23

0,1 0,38 0,38 0,73

1 1,20 1,20 2,30

10 3,80 3,80 7,30

100 12,00 12,00 23,00

En el caso de los transmisores con una potencia nominal máxima no incluidos anteriormente, la distancia de separación

recomendada d en metros (m) se puede determinar mediante la ecuación aplicable a la frecuencia del transmisor, donde P es

la potencia nominal máxima del transmisor en vatios (W) según el fabricante del transmisor.

Nota 1: a 80 MHz y 800 MHz, se aplica la distancia de separación para el intervalo de frecuencia más alto.

Nota 2: estas directrices no se aplican en todos los casos. La absorción y la reflexión de estructuras, objetos e individuos

pueden afectar a la propagación electromagnética.

De 150 kHz a 80 MHz

Pd 2.1=

De 80 MHz a 800 MHz

Pd 2.1=

De 800 MHz a 2,5 GHz

Pd 3.2=

B-4

C Símbolos y abreviaturas

C.1 Unidades

µA Microamperio

µV Microvoltio

µs Microsegundos

A Amperio

Ah Amperios por hora

ppm Pulsaciones por minuto

bps Bits por segundo

°C Centígrado

cm Centímetro

dB Decibelio

°F Fahrenheit

g Gramo

GHz Gigahercio

h Hora

Hz Hercio

pulg Pulgada

k Kilo

kg Kilogramo

kPa Kilopascal

L Litro

m Metro

mAh Miliamperios por hora

Mb Megabyte

mg Miligramo

min Minuto

ml Mililitro

mm Milímetro

mmHg Milímetros de mercurio

C-1

ms Milisegundo

mV Milivoltio

mW Milivatio

MΩ Megaohmio

s Segundo

V Voltio

VA Voltio amperio

Ω Ohmio

W Vatio

C.2 Símbolos

－

– Negativo

% Por ciento

/ Por; división; o

- A, hasta

+ Más

＝

< Menor que

> Mayor que

≤ Menor o igual que

≥ Mayor o igual que

± Más menos

× Multiplicado por

Menos

Igual a

C-2

C.3 Abreviaturas y siglas

AAMI Association for Advancement of Medical Instrumentation (Asociación para el Avance de la

Instrumentación Médica)

CA Corriente alterna

Adu Adultos

AHA American Heart Association (Asociación Americana del Corazón)

ANSI American National Standard Institute (Instituto de Estandarización Nacional Americano)

aVF Derivación aumentada de pie izquierdo

aVL Derivación aumentada de brazo izquierdo

aVR Derivación aumentada de brazo derecho

CCU Unidad de cuidado coronario

CE Conformidad europea

CIS Clinical Information System (Sistema de Información Clínica)

CISPR Comité International Spécial des Pertubations Radioélectriques (Comité Especial Internacional

sobre Radiointerferencias)

CMS Sistema de monitorización central

CC Corriente continua

ECG Electrocardiograma

CEE Comunidad Económica Europea

CEM Compatibilidad electromagnética

IEM Interferencias electromagnéticas

ESU Unidad electroquirúrgica

FCC Federal Communication Commission (Comisión de Comunicación Federal)

FDA Food and Drug Administration (Dirección Federal de Fármacos y Alimentos de EE. UU.)

HIS Hospital Information System (Sistema de Información Hospitalaria)

FC Frecuencia cardiaca

UCI Unidad de cuidados intensivos

ID Identificación

IEC International Electrotechnical Commission (Comisión Electrotécnica Internacional)

IEEE Institute of Electrical and Electronic Engineers (Instituto de Ingenieros Electricistas y Electrónicos)

IP Protocolo de Internet

LA Brazo izquierdo

C-3

LCD Liquid crystal display (pantalla de cristal líquido)

LED Light emitting diode (diodo de emisión de luz)

LL Pierna izquierda

MDD Medical Device Directive (directiva para equipos médicos)

MRI Imagen de resonancia magnética

N/A No aplicable

Neo Recién nacido

OR Sala de operaciones

Ped Niños

R Derecho

RA Brazo derecho

Reg Registrar, registro

RL Pierna derecha

UPS Fuente de alimentación ininterrumpida

USB Bus serie universal

VCA Voltios de corriente alterna

C-4

D Inspección de seguridad eléctrica

Se recomienda realizar las pruebas siguientes de seguridad eléctrica como parte de un programa de mantenimiento

preventivo completo. Son un método demostrado para detectar anomalías que, si pasan inadvertidas, pueden entrañar

cierto riesgo para el paciente o el operador. Según la normativa local, es posible que se exijan más pruebas.

Todas las pruebas se pueden llevar a cabo con equipos de análisis de la seguridad de venta al público. Para efectuar

estos procedimientos, use el analizador de seguridad internacional 601PROXL u otro equivalente. Es posible que, en

estos casos, deba realizar modificaciones en otros analizadores de uso común en Europa compatibles con la norma IEC

60601-1 (como los de Fluke, Metron o Gerb). Siga las instrucciones del fabricante del analizador.

La inspección de la seguridad eléctrica se debe realizar cada dos años. El analizador de seguridad también es una

herramienta excepcional para solucionar los problemas relacionados con las anomalías de tensión de la línea, la

conexión a tierra y la carga total de corriente.

D.1 Enchufe del cable de alimentación

Elemento de prueba Criterios de aceptación

Enchufe de

alimentación

Cable de alimentación

Patillas del enchufe de

alimentación

Carcasa del enchufe La carcasa del enchufe no muestra ningún desperfecto físico.

Anillo pasacables

Enchufe de alimentación No hay ninguna conexión suelta.

No hay ninguna patilla rota ni doblada. No hay ninguna

patilla descolorida.

El anillo no muestra ningún desperfecto físico. No se aprecia

calentamiento del dispositivo en uso.

El cable no muestra ningún desperfecto físico. El cable no

muestra ningún deterioro.

En los dispositivos con cables de alimentación

desmontables, inspeccione la conexión del dispositivo.

En los dispositivos con cables de alimentación fijos,

inspeccione el anillo pasacables del dispositivo.

D-1

D.2 Carcasa del dispositivo y accesorios

D.2.1 Inspección visual

Elemento de prueba Criterios de aceptación

Ni la carcasa ni los accesorios muestran ningún desperfecto

físico.

No se aprecia ningún desperfecto físico en los medidores, los

Carcasa y accesorios

D.2.2 Inspección ambiental

Elemento de prueba Criterios de aceptación

Carcasa y accesorios

interruptores, los conectores, etc.

No hay ningún residuo de líquidos derramados (como agua,

café, sustancias químicas, etc.).

No falta ninguna pieza ni hay ninguna suelta (como mandos,

selectores, terminales, etc.).

No se oyen ruidos inusuales (como un repiqueteo dentro de

la carcasa).

No se percibe ningún olor extraño (como olor a quemado,

procedente concretamente de los orificios de ventilación).

No se ha pegado ninguna nota que indique que el

dispositivo presenta fallos o que el operador tiene dudas

sobre su funcionamiento.

D.3 Etiquetado del dispositivo

Compruebe que las etiquetas suministradas por el fabricante o la instalación sanitaria están en su sitio y se leen sin

dificultad.

 Etiqueta principal de la unidad  Etiquetas de advertencia incorporadas

D.4 Resistencia de puesta a tierra de protección

1. Conecte las sondas del analizador al terminal de puesta a tierra del dispositivo y al terminal de puesta a tierra del

cable de alimentación de CA.

2. Pruebe la resistencia de puesta a tierra con una corriente de 25 A.

3. Compruebe que la resistencia es inferior a los límites establecidos.

LÍMITES

PARA TODOS LOS PAÍSES R = 0,2 Ω como máximo

D-2

D.5 Prueba de fuga a tierra

Efectúe la prueba de fuga a tierra en el dispositivo antes de realizar ninguna otra prueba de fuga.

Se aplican las condiciones siguientes a las tomas en la prueba de fuga a tierra:

LÍMITES

Según UL60601-1:

 300 A en estado normal  1000 A en estado de fallo único

Según IEC60601-1:

 500 A en estado normal  1000 A en estado de fallo único

D.6 Corriente de fuga al paciente

Las corrientes de fuga al paciente se miden entre una pieza aplicada concreta y la puesta a tierra de la red. Todas las

mediciones tienen solo una RMS auténtica.

Se aplican las condiciones siguientes a las tomas en la prueba de corriente de fuga al paciente:

 Polaridad normal (estado normal)  Polaridad inversa (estado normal)  Polaridad normal con neutro abierto (estado de fallo único)  Polaridad inversa con neutro abierto (estado de fallo único)  Polaridad normal con puesta a tierra abierta (estado de fallo único)  Polaridad inversa con puesta a tierra abierta (estado de fallo único)

LÍMITES

Para piezas aplicadas de CF

 10 A en estado normal  50 A en estado de fallo único

D-3

D.7 Fuga de red a pieza aplicada

La prueba de fuga de red a pieza aplicada aplica a través de una resistencia limitadora un voltaje de prueba, que

corresponde al 110% del voltaje de la red, a los terminales de una pieza aplicada concreta. A continuación, se realizan

mediciones de la corriente entre la pieza aplicada y la puesta a tierra. Las mediciones se llevan a cabo con el voltaje de

prueba (110% de la red) aplicado a las piezas aplicadas en los estados de polaridad normal e inversa.

Se aplican las condiciones siguientes a las tomas en la prueba de fuga de red a pieza aplicada:

 Polaridad normal  Polaridad inversa

LÍMITES

 Para piezas aplicadas de CF : 50 A

D.8 Corriente auxiliar al paciente

Las corrientes auxiliares al paciente se miden entre un conector de una pieza aplicada concreta y los demás conectores

de dicha pieza. Es posible que todas las mediciones tengan una sola respuesta RMS auténtica.

Se aplican las condiciones siguientes a las tomas en la prueba de corriente auxiliar al paciente:

LÍMITES

Para piezas aplicadas de CF

 10 A en estado normal  50 A en estado de fallo único

NOTA

z Asegúrese de que el analizador de seguridad esté homologado y cumpla los requisitos de IEC61010-1. z Siga las instrucciones del fabricante del analizador.

D-4

N. º de pieza: 046-004741-00 (2.0)
