PROFESSIONAL MEDICAL PRODUCTS
LAMPADA LUMINA A LED - su carrello
LAMPADA HYRIDIA A 7 LED CON BRACCIO FLESSIBILE - su carrello
LAMPADA HYRIDIA A 7 LED CON BRACCIO A PANTOGRAFO - su carrello
LAMPADA A LED SPOT - su carrello
LUMINA LED LIGHT - trolley
HYRIDIA 7 LEDS LIGHT WITH FLEXIBLE ARM - trolley
HYRIDIA 7 LEDS LIGHT WITH METAL SPRING ARM - trolley
LED SPOT-ADJUSTED LIGHT - trolley
LAMPE À LED LUMINA - chariot
LAMPE À 7 LEDS HYRIDIA AVEC BRAS FLEXIBLE - chariot
LAMPE À 7 LEDS HYRIDIA AVEC BRAS À RESSORT EN MÉTAL - chariot
LAMPE À LED ‘SPOT-ADJUSTED’ - chariot
LÁMPARA LED LUMINA - base rodable
LÁMPARA 7 LEDS HYRIDIA CON BRAZO FLEXIBLE - base rodable
LÁMPARA 7 LEDS HYRIDIA CON BRAZO DE RESORTE DE METAL - base rodable
LÁMPARA LED ‘SPOT-ADJUSTED’ - base rodable
LUZ LED LUMINA - trólei
7 LUZES LED HYRIDIA - BRAÇO FLEXÍVEL - trólei
7 LUZES LED HYRIDIA - BRAÇO DE MOLA METÁLICO - trólei
LUZ DE FOCO AJUSTADO LED - trólei
LED-LICHT LUMINA - Wagen
LED-LICHT HYRIDIA 7 - exibler Arm - Wagen
LED-LICHT HYRIDIA 7 - Metallfederarm - Wagen
LED-LICHT MIT EINSTELLBAREM LICHTPUNKT - Wagen
LAMPA LEDOWA LUMINA - wózek
LAMPA LEDOWA HYRIDIA 7 - ramię elastyczne - wózek
LAMPA LEDOWA HYRIDIA 7 - metalowe ramię sprężynowe - wózek
LAMPA LEDOWA Z REGULOWANĄ PLAMKĄ - wózek
ΦΩΤΙΣΜΟΣ LUMINA LED - τροχήλατη βάση
ΦΩΤΙΣΜΟΣ HYRIDIA 7 LEDS - εύκαμπτος βραχίονας - τροχήλατη βάση
ΦΩΤΙΣΜΟΣ HYRIDIA 7 LEDS - μεταλλικός βραχίονας με ελατήριο - τροχήλατη βάση
ΦΩΤΙΣΜΟΣ LED ΜΕ ΡΥΘΜΙΣΗ ΕΣΤΙΑΣΗΣ - τροχήλατη βάση
KS-Q3 (49035)
KS-Q7 (49040)
KS-Q7 E (49041)
KS-Q5-5D (49047)
Shantou Easywell Electronic Technologies Co.,Ltd
NO.1 West side of 6th Floor H5 Industrial Building, No. 16
Lianjiang Road, Longhu district, Shantou, China (515041)
Made in China
Kingsmead Service B.V.
Zonnehof 36, 2632 BE, Nootdorp, Netherland
Importato da / Imported by / Importé par / Importado por / Importado por
Importiert von / Importowane przez / Εισαγωγή από
Gima S.p.A. Via Marconi, 1 - 20060 Gessate (MI) Italy
gima@gimaitaly.com - export@gimaitaly.com
www.gimaitaly.com
M49035-M-Rev.2-07.21
ITALIANO
Indice
1. Introduzione .................................................................................................................................... 2
2. Dati tecnici ...................................................................................................................................... 3
3. Indicazioni di sicurezza.................................................................................................................. 3
4. Requisiti dell’ambiente operativo ................................................................................................. 3
5. Componenti della lampada ............................................................................................................ 4
6. Installazione e regolazione ............................................................................................................ 6
7. Avviso ..............................................................................................................................................7
8. Garanzia e assistenza post-vendita .............................................................................................. 7
9. Diagnosi e risoluzione dei problemi ............................................................................................. 7
È necessario segnalare qualsiasi incidente grave vericatosi in relazione al dispositivo medico
da noi fornito al fabbricante e all’autorità competente dello Stato membro in cui si ha sede.
1. Introduzione
Sorgente luminosa LED
Calore emesso
LED: l’assenza di radiazioni infrarosse dalla sorgente luminosa LED riduce la sensazione di calore per
il paziente e il personale medico.
Le basse radiazioni della luce consentono al tessuto di non asciugarsi rapidamente durante gli interventi.
2
Posizionamento e portata del braccio
Il braccio snodabile garantisce facilità di movimento e posizionamento della luce e impedisce lo scivola-
mento. Il braccio è dotato di ampia portata e NON genera un angolo morto di visibilità durante l’esame.
Risparmio energetico
La vita utile della lampada a LED è 40 volte maggiore di quella di una lampada alogena.
Basso consumo energetico: 1/3 in meno della tradizionale illuminazione alogena.
Campo di Impiego:
Esami approfonditi, lampada letto, terapia intensiva, rianimazione, dermatologia, geriatria, ginecologia,
oftalmologia, otorinolaringoiatria, interventi chirurgici minori.
3
ITALIANO
2. Dati tecnici
49035 49040 49041 49047
Modello 49035
Tipo Nero, su carrello Bianco, su carrello Bianco, su carrello Nero, su carrello
Sorgente
luminosa
Diametro
della testa
della lampada
Diametro
del campo
luminoso
Illuminazione 89000 lux (30 cm)
Estensione
del braccio
essibile
Controllo
luminosità
LAMPADA
LUMINA A LED
- su carrello
1X Lampadina
LED, 3W
75 mm 90 mm 90 mm 25 mm
40 mm (50 cm) 90mm/120mm 90mm/120mm Max 70 mm,
37000 lux (50 cm)
760 mm 760 mm 940 mm 1000 mm
Interruttore
sul manico,
regolazione
della luminosità
49040
LAMPADA HYRIDIA
A 7 LED con
braccio essibile -
su carrello
Lampadina LED,
7 lampadine, 10W
78000 lux (30 cm)
65000 lux (50 cm)
22000 lux (100 cm)
Pulsante
di regolazione
49041
LAMPADA HYRIDIA
A 7 LED con braccio
a pantografo su carrello
Lampadina LED,
7 lampadine, 10W
78000 lux (30 cm)
65000 lux (50 cm)
22000 lux (100 cm)
Pulsante di
regolazione
49047
LAMPADA A LED
SPOT - su carrello
1X Lampadina LED,
5W
min 15 mm a 30 cm
25000 lux (30 cm)
10000 lux (50 cm)
Pulsante di
regolazione
luminosità, punto
luce regolabile
3. Indicazioni di sicurezza
Si raccomanda si seguire le precauzioni di sicurezza al ne di evitare incendi, scariche elettriche e
lesioni personali.
1) Leggere attentamente il manuale e seguirne le istruzioni.
2) Prima di sostituire la lampadina, spegnere la lampada e rimuovere il cavo elettrico.
4. Requisiti dell’ambiente operativo
Temperatura ambiente: -10°C ~ +40°C
Umidità relativa: ≤ 85%
Pressione atmosferica: 86,0 kPa~ 106,0 kPa
ITALIANO
5. Componenti della lampada
A. PARTE SUPERIORE
Compresi la testa della lampada, il braccio essibile, la scatola di comando
49035
LAMPADA LUMINA A LED - su carrello
4
Testa della lampada
1010 mm
75 m m
Braccio essibile
Manico con interruttore
49040
LAMPADA HYRIDIA A 7 LED con braccio essibile - su carrello
49041
LAMPADA HYRIDIA A 7 LED con braccio a pantografo - su carrello
1046 mm
Pulsante di controllo luminosità
Testa della lampada
Braccio essibile
90 m m
Manico
Parte da inserire
Regolatore di luminosità
Scatola di comando
Parte da inserire
Interruttore
Scatola di comando
49047
LAMPADA LED CON REGOLAZIONE PUNTO LUCE - supporto
Testa della lampada
25 m m
1200 mm Braccio essibile
Manico
Regolazione punto luce
Parte da inserire
Regolatore di luminosità
Scatola di comando
5
B. TIPO DI SUPPORTO
1) Base mobile
ITALIANO
49035
LAMPADA LUMINA A LED - su carrello
Tubo
metallico
Base mobile
in plastica
con 5 ruote
orientabili
530 mm
49047
LAMPADA A LED SPOT - su carrello
49040
LAMPADA HYRIDIA A 7 LED con braccio
essibile - su carrello
49041
LAMPADA HYRIDIA A 7 LED con braccio a
pantografo - su carrello
Tubo
metallico
Base metallica
rimovibile in
metallo con 5
ruote orientabili
985 mm
960 mm
700 mm
Tubo
metallico
Base mobile
in plastica
con 5 ruote
orientabili
79 0 mm
530 mm
ITALIANO
6. Installazione e regolazione
A. Controllare il corpo principale e vericare la disponibilità di alimentazione elettrica.
Aprire l’imballaggio e vericare le condizioni del prodotto. Nel caso si riscontri qualsiasi tipo di problema,
si prega di mettersi in contatto col produttore o con il distributore.
Estrarre la lampada dall’imballaggio, collegarla all’alimentazione elettrica, quindi accendere la lampada.
Per 49035 LAMPADA LUMINA A LED - su carrello:
regolare la luminosità mediante la manopola posta sulla scatola di comando.
Per 49040 LAMPADA HYRIDIA A 7 LED con braccio essibile - su carrello
e 49041 LAMPADA HYRIDIA A 7 LED con braccio a pantografo - su carrello:
regolare la luminosità mediante il pulsante che si trova sulla testa della lampada.
Per 49047 LAMPADA A LED SPOT - su carrello:
regolare il punto luce e la luminosità tramite manopola sulla scatola di comando.
B. Installazione mobile
1. Base mobile in plastica: inserire le 5 ruote orientabili di plastica negli alloggiamenti dei bracci della
base. Estrarre il tubo verticale metallico e inserire il
tubo nella base mobile di plastica e stringere, quindi bloccare la vite al fondo della base.
(Fare riferimento alla gura 1).
Figura 1
Tubo
6
2. Base metallica rimovibile: estrarre le gambe e
avvitare le ruote orientabili.
Quindi, inserire le gambe nelle sedi dell’elemento
di collegamento in plastica, inserire l’elemento di
collegamento metallico dal fondo e avvitare i bul-
loni per bloccare le gambe all’elemento di collegamento. Inne, inserire il tubo metallico nell’elemen-
to di collegamento in plastica e bloccare la vite più
lunga sul fondo.
(Fare riferimento alla gura 2).
C. Inserire il corpo principale dalla parte superiore
del tubo metallico, avvitando fermamente dal lato,
collegare la spina alla presa e accendere per consentire il funzionamento.
Rondella
Connettore
di plastica
Connettore
Rondella
Bullone
Chiave
Tubo
Chiave
Figura 2
Gamba
Bullone
Chiave
Rotella
7
ITALIANO
7. Avviso
1. Rimuovere il cavo elettrico prima di effettuare la pulizia.
2. Non pulire il prodotto con detergente.
3. L’installazione deve essere effettuata in conformità con le istruzioni fornite.
4. La lampadina deve essere sostituita dopo che si è raffreddata.
5. L’installazione, la risoluzione dei problemi e la regolazione del prodotto e delle sue parti devono essere effettuati da personale tecnico qualicato.
6. Non appoggiare alcun oggetto sul cavo elettrico.
8. Garanzia e assistenza post-vendita
1. Garanzia di 12 mesi dalla data di acquisto
- Il servizio di manutenzione e riparazione gratuito è garantito nel caso in cui si verichi un problema
nel funzionamento del prodotto entro il periodo di garanzia, e tale malfunzionamento sia da imputarsi
alla qualità del prodotto.
- I guasti procurati dall’installazione di accessori e funzionalità senza l’autorizzazione della nostra
azienda sono considerati esclusi dalla garanzia.
- Il servizio di manutenzione gratuita non si applica in caso di alterazioni applicate al prodotto quali
cambiamento del numero del modello, della data di fabbricazione o altri.
- I danni provocati da immersione, caduta, urto, colpi o altre azioni umane indipendenti dalla qualità del
prodotto sono considerati esclusi dalla garanzia.
2. Assistenza post-vendita
I clienti sono tenuti a fornire il codice prodotto, nonché immagini o video che possano aiutare a accertare
l’entità e la tipologia del problema. Dopo aver vericato l’entità del problema, se questo è di facile risoluzione, il cliente riceverà le parti di ricambio per effettuare la sostituzione autonomamente. Se il danno
è irreparabile, verrà presa in considerazione la resa e la sostituzione del prodotto.
9. Diagnosi e risoluzione dei problemi
1. LA LAMPADA È ACCESA MA NON EMETTE LUCE.
a. Accertarsi che il cavo elettrico sia collegato correttamente.
b. Vericare che la presa elettrica sia funzionante.
c. Vericare che la testa della lampada sia integra, e che la lampadina sia collegata.
Risoluzione dei problemi:
a. Ricollegare il cavo elettrico.
b. Assicurarsi che la presa elettrica sia dotata di corrente.
c. Sostituire la lampadina se danneggiata, o utilizzarla su una lampada integra.
Nota: Non smontare la testa della lampada senza seguire le nostre istruzioni o applicando un approccio
poco professionale.
2. SE IL PROBLEMA NON È CAUSATO DALLA CONNESSIONE ALL’ALIMENTAZIONE O DALLA
LAMPADINA, VERIFICARE LA PIASTRA DEI CIRCUITI O IL VARIATORE DELLA LUMINOSITÀ.
Risoluzione dei problemi:
A. 49035 LAMPADA LUMINA A LED - su carrello
e 49047 LAMPADA A LED SPOT - su carrello
È possibile utilizzare un multimetro per misurare entrambe le tensioni nali del portalampada; se la tensione è nella norma, vericare il collegamento tra la lampadina e il portalampada; se la tensione è fuori
norma, aprire il variatore di luminosità e utilizzare il multimetro per misurare la tensione della potenza
in uscita; se la tensione è nella norma, controllare l’uscita tra il portalampada e il cavo; se la tensione è
normale, signica che il problema è da imputarsi all’alimentazione elettrica.
La lampada funziona ma è impossibile regolare la luminosità. Cambiare la fonte di alimentazione e il
potenziometro.
ITALIANO
B. 49040 LAMPADA HYRIDIA A 7 LED con braccio essibile - su carrello
e 49041 LAMPADA HYRIDIA A 7 LED con braccio a pantografo - su carrello
È possibile utilizzare il multimetro per misurare entrambe le tensioni nali del portalampada; se la tensione è normale, ciò signica che la lampadina è guasta. Se la tensione è fuori norma, aprire il variatore
di luminosità e utilizzare il multimetro per misurare la tensione della potenza in uscita; se la tensione è
nella norma, controllare l’uscita tra il pannello e la linea di collegamento al pannello. Se la linea di collegamento è normale, signica che il pannello è guasto. Se la tensione di alimentazione è nella norma,
signica che il problema è da imputarsi all’alimentazione elettrica.
Se la lampada funziona ma è impossibile regolare la luminosità, signica che il pannello di controllo
della luminosità è guasto.

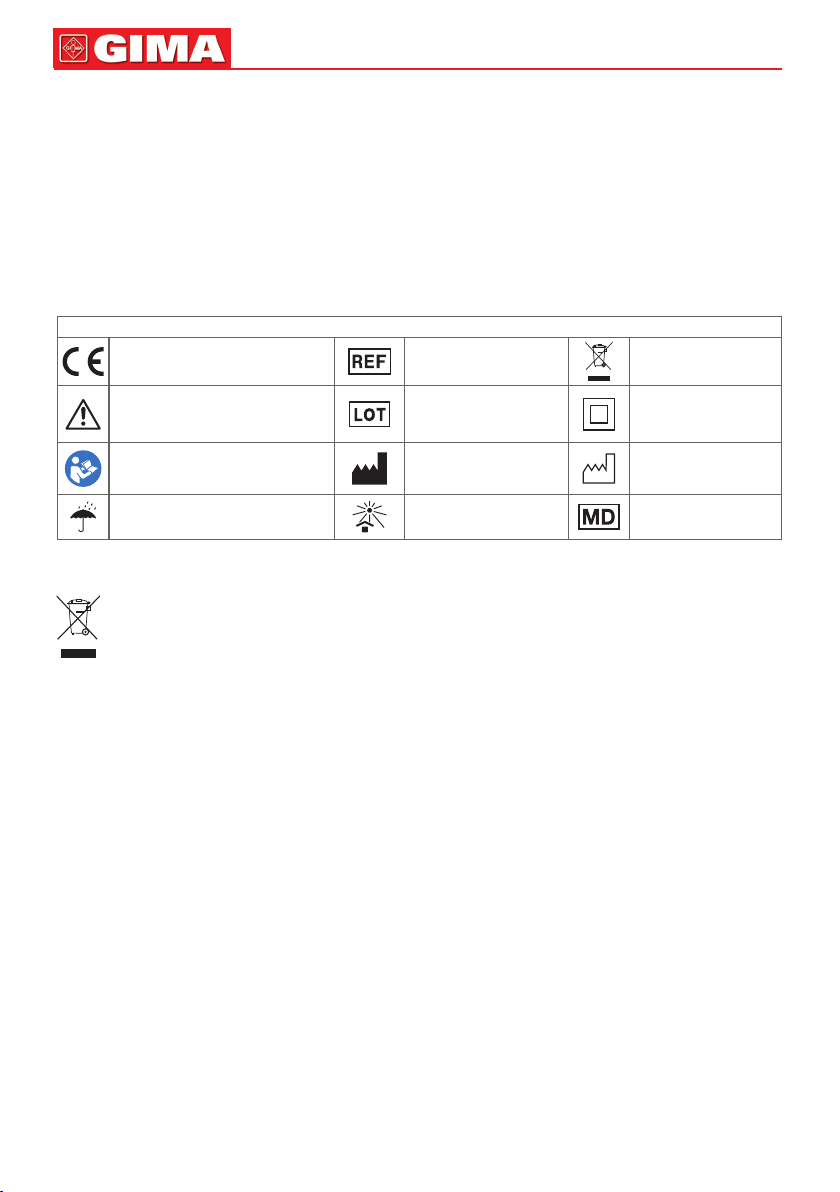

Simboli
Dispositivo medico conforme
al regolamento (UE) 2017/745
Attenzione: Leggere e seguire
attentamente le istruzioni
(avvertenze) per l’uso
Seguire le istruzioni per l’uso Fabbricante
Conservare in luogo fresco
ed asciutto
Codice prodotto Smaltimento RAEE
Numero di lotto
Apparecchio
di classe II
Data di
fabbricazione
Conservare al riparo
dalla luce solare
Dispositivo medico
Smaltimento: Il prodotto non deve essere smaltito assieme agli altri riuti domestici. Gli utenti
devono provvedere allo smaltimento delle apparecchiature da rottamare portandole al luogo di
raccolta indicato per il riciclaggio delle apparecchiature elettriche ed elettroniche.
8
CONDIZIONI DI GARANZIA GIMA
Si applica la garanzia B2B standard Gima di 12 mesi.
Loading...
