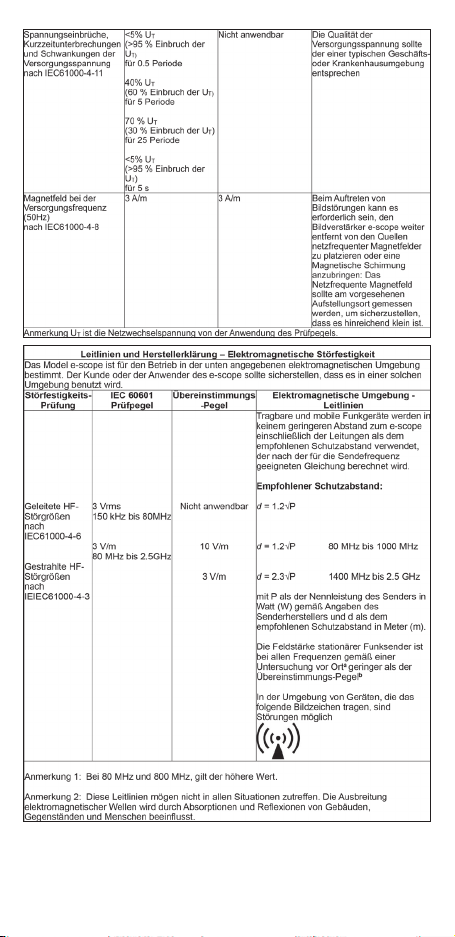

7. EMV-Anforderungen
1. Wichtige Informationen zur Beachtung vor Inbetriebnahme
Sie haben ein hochwertiges Riester Diagnostik-Besteck erworben, welches entsprechend der Richtlinie 93/42/EWG für Medizinprodukte hergestellt wurde und ständigen
strengsten Qualitätskontrollen unterliegt. Die hervorragende Qualität wird Ihnen zuverlässige Diagnosen garantieren. Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch, und bewahren Sie sie gut auf. Sollten Sie Fragen haben,
stehen wir, oder der für Sie zuständige Vertreter für Riester Produkte, Ihnen jeder-
zeit gerne zur Verfügung. Unsere Adresse finden Sie auf der letzten Seite dieser Gebrauchsanweisung. Die Adresse unseres Vertreters erhalten Sie gerne auf Anfrage.
Bitte beachten Sie, dass alle in dieser Gebrauchsanweisung beschriebenen Instrumente ausschließlich für die Anwendung durch entsprechend ausgebildete Personen
geeignet sind. Bitte beachten Sie ferner, dass die einwandfreie und sichere Funktion
unserer Instrumente nur dann gewährleistet wird, wenn sowohl die Instrumente als
auch deren Zubehör ausschließlich aus dem Hause Riester verwendet werden.
Klassifikation
Anwendungsteil Typ B Otoskopkopf mit Trichter
2. Batteriegriffe und Inbetriebnahme
2.1. Zweckbestimmung
Die in dieser Gebrauchsanweisung beschriebenen Riester Batteriegriffe dienen zur
Versorgung der Instrumentenköpfe mit Energie (die Lampen sind in den entsprechenden Instrumentenköpfen enthalten). Sie dienen ferner als Halter.
2.2. Betriebsbereitschaft (Einlegen und Herausnehmen von Batterien)
Drehen Sie den Instrumentenkopf entgegen dem Uhrzeigersinn vom Griff ab. Legen
Sie 2 handelsübliche Alkaline Batterien Typ „AA“ Mignon 1,5 V (IEC-Normbezeichnung
LR6), so in die Griffhülse ein, dass die Pluspole in Richtung Griffoberteil zeigen.
ACHTUNG:
• Sollten Sie das Gerät längere Zeit nicht benutzen oder auf Reisen mitnehmen,
entfernen Sie bitte die Batterien aus dem Griff.
• Neue Batterien sollten dann eingelegt werden, wenn die Lichtintensität des Instru mentes schwächer wird und die Untersuchung beeinträchtigen könnte.
•
Um eine optimale Lichtausbeute zu erhalten, empfehlen wir, beim Batteriewechsel
immer neue hochwertige Batterien einzulegen.
• Achten Sie darauf, dass keine Flüssigkeit oder feuchter Beschlag in den Griff ein dringt.
Entsorgung
Bitte beachten Sie, dass Batterien speziell entsorgt werden müssen. Informationen
hierzu erhalten Sie bei Ihrer Gemeinde bzw. bei Ihrem zuständigen Umweltberater/-in.
2.3. Aufsetzen von Instrumentenköpfen
Drehen Sie den Instrumentenkopf in Richtung Uhrzeigersinn auf den Griff auf.
2.4. Ein- und Ausschalten
Am Griff befindet sich ein Ein-Aus Schiebeschalter. Wenn der Schiebeschalter nach
oben geschoben wird ist das Gerät eingeschaltet, wenn er nach unten geschoben wird
schaltet sich das Gerät aus.
2.5 Pflegehinweise
Allgemeiner Hinweis
Die Reinigung und Desinfektion der Medizinprodukte dient zum Schutz des Patienten, des Anwenders und Dritter und zum Werterhalt der Medizinprodukte. Aufgrund
des Produktdesigns und der verwendeten Materialien, kann kein definiertes Limit von
max. durchführbaren Aufbereitungszyklen festgelegt werden. Die Lebensdauer der
02
Medizinprodukte wird durch deren Funktion und den schonenden Umgang bestimmt.
Defekte Produkte müssen vor Rücksendung zur Reparatur den beschriebenen Wiederaufbereitungsprozess durchlaufen haben.
Reinigung und Desinfektion
Die Batteriegriffe können außen mit einem feuchten Tuch gereinigt werden bis optische Sauberkeit erreicht ist. Wischdesinfektion nach Vorgaben des Herstellers des
Desinfektionsmittels. Es sollten nur Mittel mit nachgewiesener Wirksamkeit unter
Berücksichtigung der Nationalen Anforderungen zur Anwendung kommen. Nach der
Desinfektion Abwischen des Instrumentes mit einem feuchten Tuch um mögliche
Desinfektionsmittelreste zu entfernen.
ACHTUNG! Legen Sie die Griffe niemals in Flüssigkeiten! Achten Sie darauf, dass
keine Flüssigkeiten ins Gehäuseinnere eindringen! Der Artikel ist für maschinelle
Aufbereitung und Sterilisation nicht freigegeben. Es kommt hierbei zu irreparablen
Schäden!
3. Otoskop und Zubehör
3.1. Zweckbestimmung
Die in dieser Gebrauchsanweisung beschriebenen Riester Otoskope wurden zur
Beleuchtung und Untersuchung des Gehörganges in Kombination mit den Riester
Ohrtrichtern produziert.
3.2. Aufsetzen und Abnehmen von Ohrtrichtern
Setzen Sie den gewählten Trichter auf die Metallfassung des Otoskopes. Drehen Sie
den Trichter nach rechts bis ein Widerstand spürbar wird. Die Größe des Ohrtrichters
ist hinten am Trichter gekennzeichnet.
3.3. Schwenklinse zur Vergrößerung
Die Schwenklinse ist fest mit dem Gerät verbunden und kann um 360° geschwenkt
werden.
3.4. Einführen von externen Instrumenten ins Ohr
Wenn Sie externe Instrumente ins Ohr einführen möchten (z.B. Pinzette), müssen Sie
die Schwenklinse (ca. 3-fache Vergrößerung), welche sich am Otoskopkopf befindet,
um 180° verdrehen.
3.5. Pneumatischer Test
Um den pneumatischen Test (= eine Untersuchung des Trommelfelles) durchführen
zu können, benötigen Sie einen Ball, der im normalen Lieferumfang nicht enthalten
ist, aber zusätzlich bestellt werden kann (siehe Ersatzteile und Zubehör). Nehmen Sie
den Metallkonnektor der im normalen Lieferumfang nicht enthalten ist, aber zusätzlich bestellt werden kann (siehe Ersatzteile und Zubehör) und stecken Sie ihn seitlich
am Otoskopkopf in die dafür vorgesehene Aussparung. Der Schlauch des Balles wird
auf den Konnektor gesteckt. Sie können nun die notwendige Luftmenge vorsichtig in
den Ohrenkanal eingeben.
3.6. Auswechseln der Lampe
Otoskop e-scope
Nehmen Sie die Trichteraufnahme vom Otoskop ab. Dazu nehmen Sie diese zwischen
Zeigefinger und Daumen und drehen bis zum Anschlag nach links. Danach können
Sie die Trichteraufnahme nach vorne abziehen. Jetzt lässt sich die Lampe entgegen
dem Uhrzeigersinn herausdrehen. Drehen Sie die neue Lampe in Richtung Uhrzeigersinn fest und setzen Sie die Trichteraufnahme wieder auf.
Otoskope e-scope
Drehen Sie den Instrumentenkopf vom Batteriegriff ab. Die LED/Glühlampe befindet
sich unten im Instrumentenkopf. Ziehen Sie die Lampe mittels Daumen und Zeigefinger oder eines geeigneten Werkzeuges aus dem Instrumentenkopf. Beim Wechsel
von LED auf eine Glühlampe muss zusätzlich ein optional erhältlicher Adapter verwendet werden, beim Wechsel von Glühlampe auf LED muss dieser aus dem Lampeneinsatz entfernt werden. Setzen Sie die neue LED/Glühlampe fest ein.
3.7. Pflegehinweise
Allgemeiner Hinweis
Die Reinigung und Desinfektion der Medizinprodukte dient zum Schutz des Patienten, des Anwenders und Dritter und zum Werterhalt der Medizinprodukte. Aufgrund
des Produktdesigns und der verwendeten Materialien, kann kein definiertes Limit von
max. durchführbaren Aufbereitungszyklen festgelegt werden. Die Lebensdauer der
Medizinprodukte wird durch deren Funktion und den schonenden Umgang bestimmt.
Defekte Produkte müssen vor Rücksendung zur Reparatur den beschriebenen Wiederaufbereitungsprozess durchlaufen haben.
®
mit Direktbeleuchtung
®
mit Fiber Optik
03
Reinigung und Desinfektion
Das Otoskop kann außen mit einem feuchten Tuch gereinigt werden bis optische
Sauberkeit erreicht ist. Wischdesinfektion nach Vorgaben des Herstellers des Desinfektionsmittels. Es sollten nur Mittel mit nachgewiesener Wirksamkeit unter Berücksichtigung der Nationalen Anforderungen zur Anwendung kommen. Nach der
Desinfektion Abwischen des Instrumentes mit einem feuchten Tuch um mögliche
Desinfektionsmittelreste zu entfernen.
ACHTUNG!
Legen Sie das Otoskop niemals in Flüssigkeiten! Achten Sie darauf, dass keine Flüssigkeiten ins Gehäuseinnere eindringen! Der Artikel ist für maschinelle Aufbereitung
und Sterilisation nicht freigegeben. Es kommt hierbei zu irreparablen Schäden!
Sterilisation
a) Wiederverwendbare Ohrtrichter
Die Ohrtrichter können bei 134°C und 10 Minuten Haltezeit im Dampfsterilisator sterilisiert werden.
b) Einmal Ohrtrichter Nur zum Einmalgebrauch.
ACHTUNG: Bei mehrmaligem Gebrauch kann es zu einer Infektion kommen.
3.8. Ersatzteile und Zubehör
Wiederverwendbare Ohrtrichter
• 2 mm 10 Stück Art.-Nr.: 10775
• 2,5 mm 10 Stück Art.-Nr.: 10779
• 3 mm 10 Stück Art.-Nr.: 10783
• 4 mm 10 Stück Art.-Nr.: 10789
• 5 mm 10 Stück Art.-Nr.: 10795
Einmalverwendbare Ohrtrichter
• 2 mm 100 Stück Art.-Nr.: 14061-532
500 Stück Art.-Nr.: 14062-532
1000 Stück Art.-Nr.: 14063-532
• 2,5 mm 100 Stück Art.-Nr.: 14061-531
500 Stück Art.-Nr.: 14062-531
1000 Stück Art.-Nr.: 14063-531
• 3 mm 100 Stück Art.-Nr.: 14061-533
500 Stück Art.-Nr.: 14062-533
1000 Stück Art.-Nr.: 14063-533
• 4 mm 100 Stück Art.-Nr.: 14061-534
500 Stück Art.-Nr.: 14062-534
1000 Stück Art.-Nr.: 14063-534
• 5 mm 100 Stück Art.-Nr.: 14061-535
500 Stück Art.-Nr.: 14062-535
1000 Stück Art.-Nr.: 14063-535
Ersatzlampen für e-scope
Vakuum 2,7 V, Packung à 6 Stück Art.-Nr.: 10488
XL 2,5 V, Packung à 6 Stück Art.-Nr.: 10489
für e-scope
XL 2,5 V, Packung à 6 Stück Art.-Nr.: 10600
LED 3,7 V Art.-Nr.: 14041
Technische Daten zur Lampe für e-scope
Vacuum 2,5 V 300 mA mittl. Lebensdauer 15h
XL 2,5 V 750 mA mittl. Lebensdauer 16,5h
Technische Daten zur Lampe für e-scope
XL 2,5 V 750 mA mittl. Lebensdauer 15h
LED 3,7 V 52 mA mittl. Lebensdauer 20.000h
Sonstige Ersatzteile
Art. Nr. 10960 Ball für pneumatischen Test
Art. Nr. 10961 Konnektor für pneumatischen Test
4. Ophthalmoskop und Zubehör
4.1. Zweckbestimmung
Die in dieser Gebrauchsanweisung beschriebenen Riester Ophthalmoskope wurden
zur Untersuchung des Auges und des Augenhintergrundes hergestellt.
®
F.O. Otoskop
®
Otoskop mit Direktbelauchtung
®
Otoskop mit Direktbelauchtung
®
F.O. Otoskop
04
4.2. Linsenrad mit Korrekturlinsen
Die Korrekturlinsen können am Linsenrad eingestellt werden. Es stehen folgende
Korrekturlinsen zur Auswahl:
D+ 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20
D- 1 | 2 | 3 | 4 | 6 | 8 | 10 | 15 | 20
Die Werte können im beleuchteten Sichtfeld abgelesen werden. Pluswerte werden
durch schwarze, Minuswerte durch rote Zahlen angezeigt.
4.3. Blenden und Filter
Über das Blenden- und Filterrad können folgende Blenden bzw. Filter gewählt werden:
Blende Funktion
Halbkreis: zur Untersuchung bei trüben Linsen.
Kleiner Kreis: zur Reflexminderung bei kleinen Pupillen.
Großer Kreis: für normale Fundusuntersuchungen.
Fixierstern:
Filter Funktion
ungen z.B. Netzhautblutungen.
Blaufilter:
ungen, zur Fluoreszenz-Ophthalmologie.
4.4. Auswechseln der Lampe
Ophthalmoskope e-scope
Nehmen Sie den Instrumentenkopf vom Batteriegriff ab. Die LED/Glühlampe befindet
sich unten im Instrumentenkopf. Entnehmen Sie die Lampe mittels Daumen und Zeigefinger oder eines geeigneten Werkzeuges dem Instrumentenkopf. Beim Wechsel
von LED auf eine Glühlampe muss zusätzlich ein optional erhältlicher Adapter verwendet werden, beim Wechsel von Glühlampe auf LED muss dieser aus dem Lampeneinsatz entfernt werden. Setzen Sie die neue LED/Glühlampe fest ein.
ACHTUNG: Der Stift der Lampe muss in die Führungsnut am Adapter und der Adapter
in die Führungsnut am Instrumentenkopf eingeführt werden.
4.5 Technische Daten zur Lampe
Vacuum 2,5 V 300 mA mittl. Lebensdauer 15h
XL 2,5 V 750 mA mittl. Lebensdauer 16,5h
LED 3,7 V 38 mA mittl. Lebensdauer 20000h
4.6 Pflegehinweise
Allgemeiner Hinweis
Die Reinigung und Desinfektion der Medizinprodukte dient zum Schutz des Patienten, des Anwenders und Dritter und zum Werterhalt der Medizinprodukte. Aufgrund
des Produktdesigns und der verwendeten Materialien, kann kein definiertes Limit von
max. durchführbaren Aufbereitungszyklen festgelegt werden. Die Lebensdauer der
Medizinprodukte wird durch deren Funktion und den schonenden Umgang bestimmt.
Defekte Produkte müssen vor Rücksendung zur Reparatur den beschriebenen Wiederaufbereitungsprozess durchlaufen haben.
Reinigung und Desinfektion
Das Ophthalmoskop kann außen mit einem feuchten Tuch gereinigt werden bis optische Sauberkeit erreicht ist. Wischdesinfektion nach Vorgaben des Herstellers des
Desinfektionsmittels. Es sollten nur Mittel mit nachgewiesener Wirksamkeit unter
Berücksichtigung der Nationalen Anforderungen zur Anwendung kommen. Nach der
Desinfektion Abwischen des Instrumentes mit einem feuchten Tuch um mögliche
Desinfektionsmittelreste zu entfernen.
ACHTUNG! Legen das Ophthalmoskop niemals in Flüssigkeiten! Achten Sie darauf,
dass keine Flüssigkeiten ins Gehäuseinnere eindringen! Der Artikel ist für maschinelle Aufbereitung und Sterilisation nicht freigegeben. Es kommt hierbei zu irreparablen
Schäden!
4.7 Ersatzteile Ersatzlampen
für e-scope
Vakuum 2,7 V, Packung à 6 Stück Art.-Nr.: 14050
XL 2,5 V, Packung à 6 Stück Art.-Nr.: 10605
LED 3,7 V Art.-Nr.: 14051
Rotfreifilter: kontrastverstärkend zur Beurteilung feiner Gefäßveränder-
®
Ophthalmoskop
zur Feststellung von zentralen oder exzentrischer Fixation.
zur besseren Erkennung von Gefäßanomalien oder Blut-
®
05
5. Wartung
Die Instrumente und deren Zubehör bedürfen keiner spezieller Wartung. Sollte ein
Instrument aus irgendwelchen Gründen überprüft werden müssen, schicken Sie es
bitte an uns oder an einen autorisierten Riester Fachhändler in Ihrer Nähe, den wir
Ihnen auf Anfrage gerne benennen.
6. Hinweise
Umgebungstemperatur: 0° bis +40°
Relative Luftfeuchtigkeit: 30% bis 70% nicht kondensierend
Transport- und Lagertemperatur: -10° bis +55°
Relative Luftfeuchtigkeit: 10% bis 95% nicht kondensierend
ACHTUNG: Es besteht evtl. die Gefahr der Entzündung, wenn das Gerät in Anwesenheit von brennbaren Gemischen von Arzneimittel mit Luft bzw. mit Sauerstoff,
Lachgas oder Anästhesiegasen betrieben wird. Sicherheitsinformationen gemäß Internationalen Norm IEC 60601-1 Elektrische Sicherheit von Medizinprodukten: Öffnen
des Batteriehandgriffes in Patientennähe sowie gleichzeitiges Berühren von Batterien
und Patienten ist nicht gestattet.
7. Elektromagnetische Verträglichkeit
Medizinische elektrische Geräte unterliegen hinsichtlich der elektromagnetische
Verträglichkeit (EMV) besonderen Vorsichtsmaßnahmen. Tragbare und mobile Hochfrequenz-Kommunikations-Einrichtungen können medizinische elektrische Geräte
beeinflussen. Da ME-Gerät ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Anwender des Gerätes sollte sicherstellen, dass es in einer deratrigen Umgebung betrieben wird. Das ME-Gerät darf nicht
unmittelbar neben oder mit anderen Geräten gestpelt angeordnet verwendet werden.
Wenn der Betrieb nahe oder mit anderen Geräten gestapelt erforderlich ist, sollte das
ME-Gerät beobachtet werden, um seinen bestimmungsgemäßen Betrieb in dieser
Anordnung zu überprüfen. Dieses ME-Gerät ist ausschließlich zum Gebrauch durch
medizinische Fachkräfte vorgesehen. Dieses Gerät kann Funkstörungen hervorrufen
oder kann den Betrieb von Geräten in der näheren Umgebung stören. Es kann notwendig werden, geeignete Abhilfemaßnahmen zu treffen, wie z.B. eine neue Ausrichtung, eine neue Anordnung des ME-Geätes oder die Abschirmung.
06
07
08
4445464748
Rudolf Riester GmbH
P.O. Box 35 | Bruckstraße 31 | DE - 72417Jungingen | Germany
Tel.: (+49) +7477-9270-0 | Fax.: (+49) +7477-9270-70
E-Mail: info@riester.de | www.riester.de
99231 Rev. A 2013-08 • Änderungen vorbehalten • Subject to alterations • Sous réserve de modifications • Sujeto a modificaciones • Возможны изменения • Con riserva di apportare modifiche
Loading...
