Gima ECG600G, 33222 User guide [es]

PROFESSIONAL MEDICAL PRODUCTS

ECG 600G - 3/6 CANALES CON DISPLAY

ECG600G (33222)

CONTEC MEDICAL SYSTEMS CO., LTD
No.112 Qinhuang West Street, Economic & Technical
Development Zone, Qinhuangdao, Hebei Province,
PEOPLE’S REPUBLIC OF CHINA
Made in China

Shanghai International Holding Corp. GmbH (Europe)

Eiestrasse 80, 20537 Hamburg, Germany

Importado por:

Gima S.p.A.

Via Marconi, 1 - 20060 Gessate (MI) Italy
[email protected] - [email protected]

www.gimaitaly.com

M33222-ES-Rev.0-11.21

-20°C

55°C

500 hPa

1060 hPa

0123

95%

0%

Introducción

Se ruega leer atentamente el Manual de Usuario antes de usar este producto. Los
procedimientos de funcionamiento especificados en este Manual del Usuario deben seguirse
estrictamente.Este manual describe en detalle los pasos de funcionamiento que deben

observarse, los procedimientos que pueden dar lugar a anormalidades y los posibles daños al
producto o a los usuarios. Consulte los siguientes capítulos para obtener más detalles. Si no se
sigue el manual del usuario, se pueden producir anormalidades en la medición, daños en el
dispositivo o lesiones personales. El fabricante NO se hace responsable de los problemas de
seguridad, fiabilidad y rendimiento de dichos resultados debido a la negligencia del usuario en el
uso, mantenimiento o almacenamiento de este manual de usuario. Los servicios y reparaciones
gratuitos tampoco cubren tales fallas.

El contenido de este manual de usuario se ajusta al producto real. Para la actualización del
software y algunas modificaciones, el contenido de este manual de usuario está sujeto a cambios
sin previo aviso, y nos disculpamos sinceramente por ello.

Precauciones

Antes de usar este producto, se tendrán en cuenta la seguridad y la eficacia descritas a
continuación:

Ø Tipo de protección contra las descargas eléctricas: clase I (alimentación de corriente

alterna), equipo alimentado internamente (alimentación por batería)

Ø Grado de protección contra la descarga eléctrica: tipo CF, parte aplicada a prueba de

desfibrilación

Ø Modo de trabajo: equipo de funcionamiento continuo
Ø Clase de protección del recinto: IPX0
Ø Los resultados de las mediciones serán descritos por un médico profesional en

combinación con los síntomas clínicos.

Ø La fiabilidad del uso depende de si se sigue la guía de funcionamiento y las instrucciones

de mantenimiento de este manual de usuario.

Ø Vida de servicio: 5 años
Ø Fecha de fabricación: véase la etiqueta
Ø Contraindicaciones: ninguna

Advertencia: Para garantizar la seguridad y la eficacia del dispositivo, use los
accesorios recomendados por la empresa. El mantenimiento y la reparación del dispositivo

deben ser realizados por personal profesional especificado por la empresa. Está prohibido

reajustar el dispositivo.

Responsabilidad del operador

Ø El dispositivo debe ser operado por un personal médico profesionalmente capacitado y

mantenido por una persona especializada.

Ø El operador debe leer detenidamente el Manual del usuario antes de usarlo y seguir

estrictamente el procedimiento de funcionamiento descrito en el mismo.

I

Ø Los requerimientos de seguridad han sido considerados plenamente en el diseño del

producto, pero el operador no puede ignorar la observación del paciente y del dispositivo.

Ø El operador es responsable de suministrar la información del uso del producto a la

empresa.

Responsabilidad de la empresa

Ø La empresa suministra productos calificados al usuario de acuerdo con el estándar de la

misma.

Ø La empresa instala y depura el equipo y entrena a los médicos por contrato.
Ø La empresa realiza la reparación del dispositivo en el período de garantía (un año) y el

servicio de mantenimiento después del período de garantía.

Ø La empresa responde oportunamente a la solicitud del usuario.

El manual de usuario está escrito por Contec Medical Systems Co., Ltd. Todos los
derechos reservados.

II

Declaración

Nuestra empresa es propietaria de todos los derechos de esta obra inédita y tiene la
intención de mantenerla como información confidencial. Este manual de usuario se usa solo
como referencia para el funcionamiento, mantenimiento o reparación de nuestro dispositivo.
Ninguna parte de este puede ser diseminada a otros. Y nuestra empresa no se hace responsable
de las consecuencias y responsabilidades causadas por el uso de este manual de usuario para
otros fines.

Este documento contiene información patentada, que está protegida por derechos de autor.
Todos los derechos reservados. Está prohibido fotocopiar, reproducir o traducir de cualquier
parte del manual sin el permiso escrito de nuestra empresa.

Se considera que toda la información contenida en este manual de usuario es correcta.
Nuestra empresa no será responsable de los daños incidentales y consecuentes en relación con el
suministro, la ejecución o el uso de este material. Este manual de usuario puede hacer referencia
a información y está protegido por derechos de autor o patentes y no transmite ninguna licencia
en virtud de los derechos de patente de nuestra empresa, ni de los derechos de otros. Nuestra
empresa no asume ninguna responsabilidad por las infracciones de patentes u otros derechos de
terceros.

Nuestra empresa posee el derecho de explicación final de este manual de usuario, y se
reserva el derecho de modificar el contenido del mismo sin previo aviso, así como los derechos
de cambiar la tecnología y las especificaciones del producto.

III

Í

ndice

Capítulo 1 Visión general ............................................................................. 0

1.1 Visión general .............................................................................. 0

1.2 Uso previsto ................................................................................. 0

1.3 Principales especificaciones técnicas ........................................... 0

1.4 Características Principales ........................................................... 2

1.5 Visión general del software ......................................................... 2

Capítulo 2 Precauciones de Seguridad ......................................................... 4

Capítulo 3 Garantía ....................................................................................... 7

Capítulo 4 Principio de funcionamiento y características estructurales ....... 8

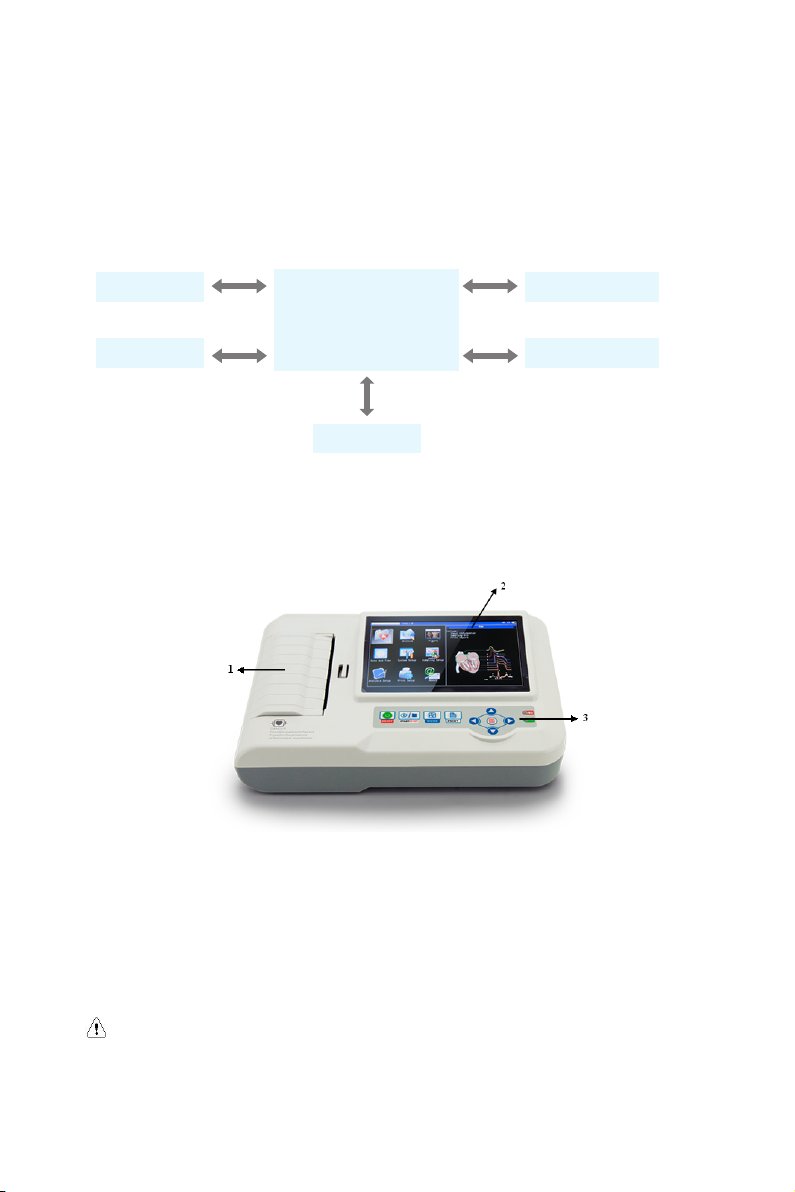

4.1 Principio de funcionamiento y su diagrama de bloque ................ 8

4.1.1 La unidad de alimentación ................................................ 8

4.1.2 Unidad de adquisición de señales ..................................... 8

4.1.3 Unidad de control .............................................................. 8

4.2 Nombre de cada pieza y su función ............................................. 9

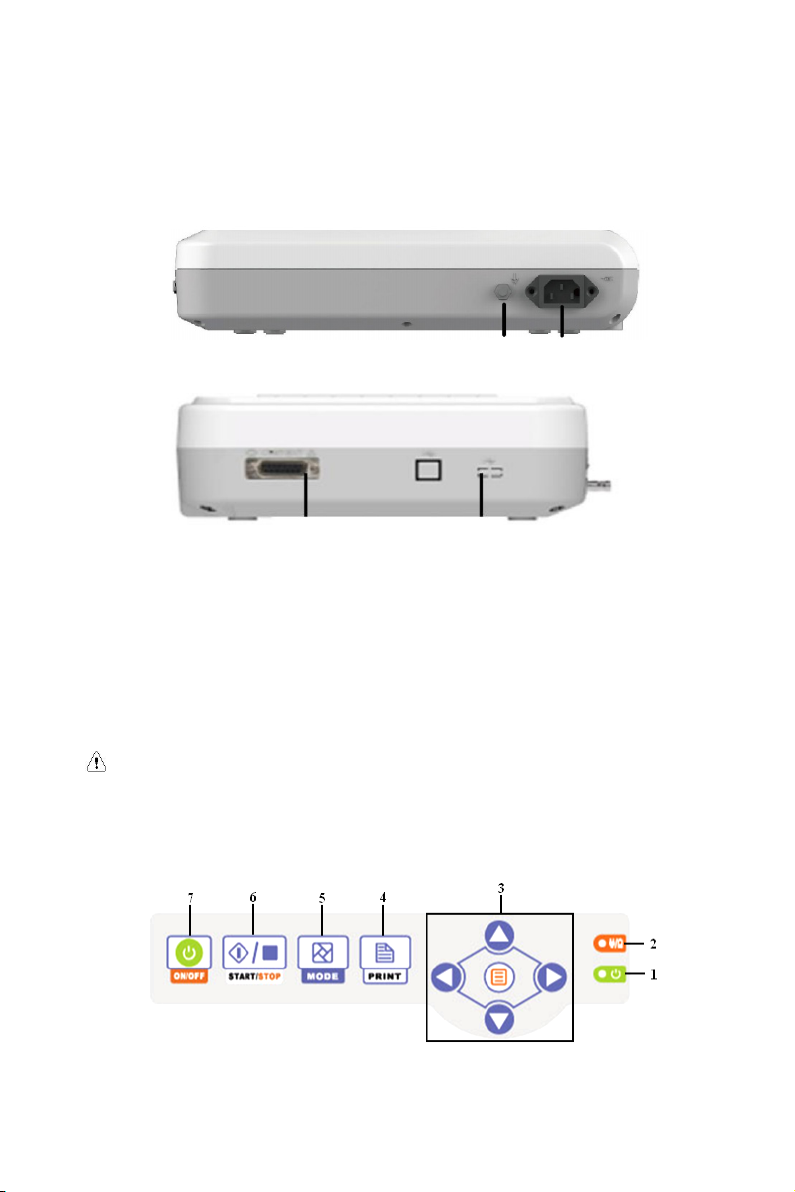

4.2.1 Vista frontal ...................................................................... 9

4.2.2 Vista lateral ..................................................................... 10

4.2.3 Botones ........................................................................... 10

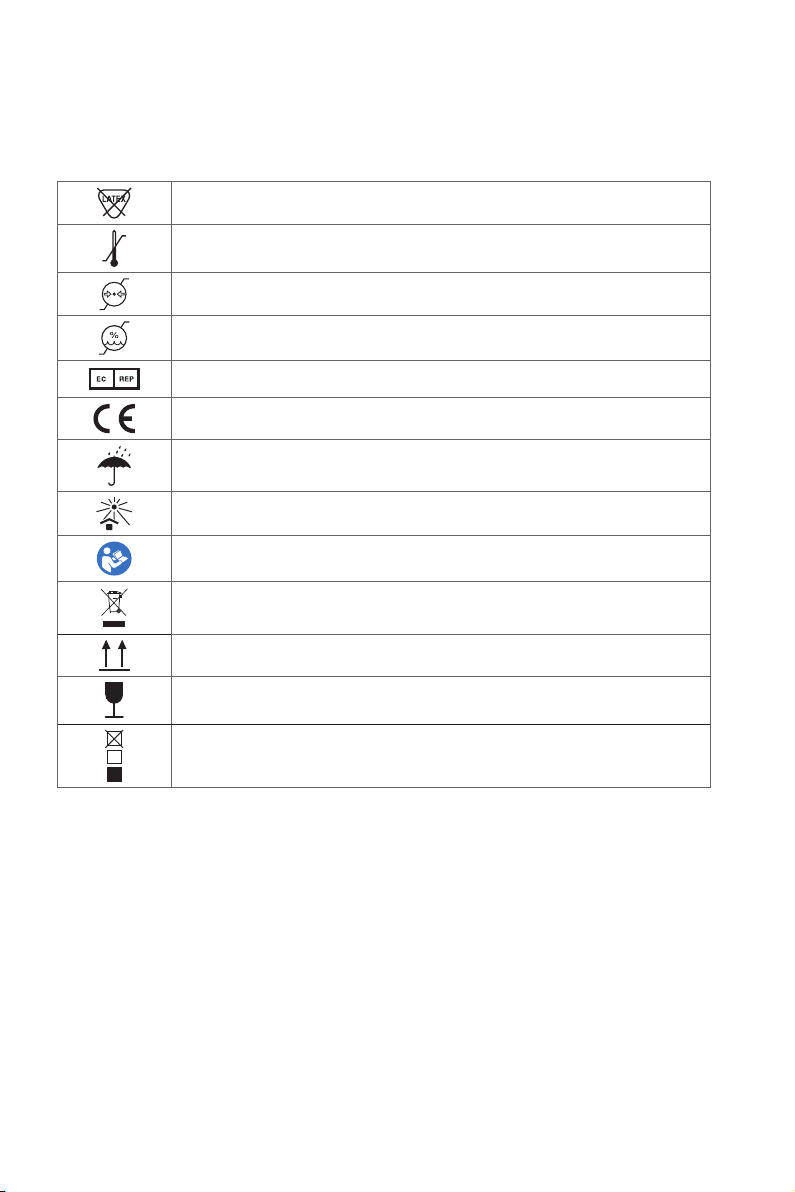

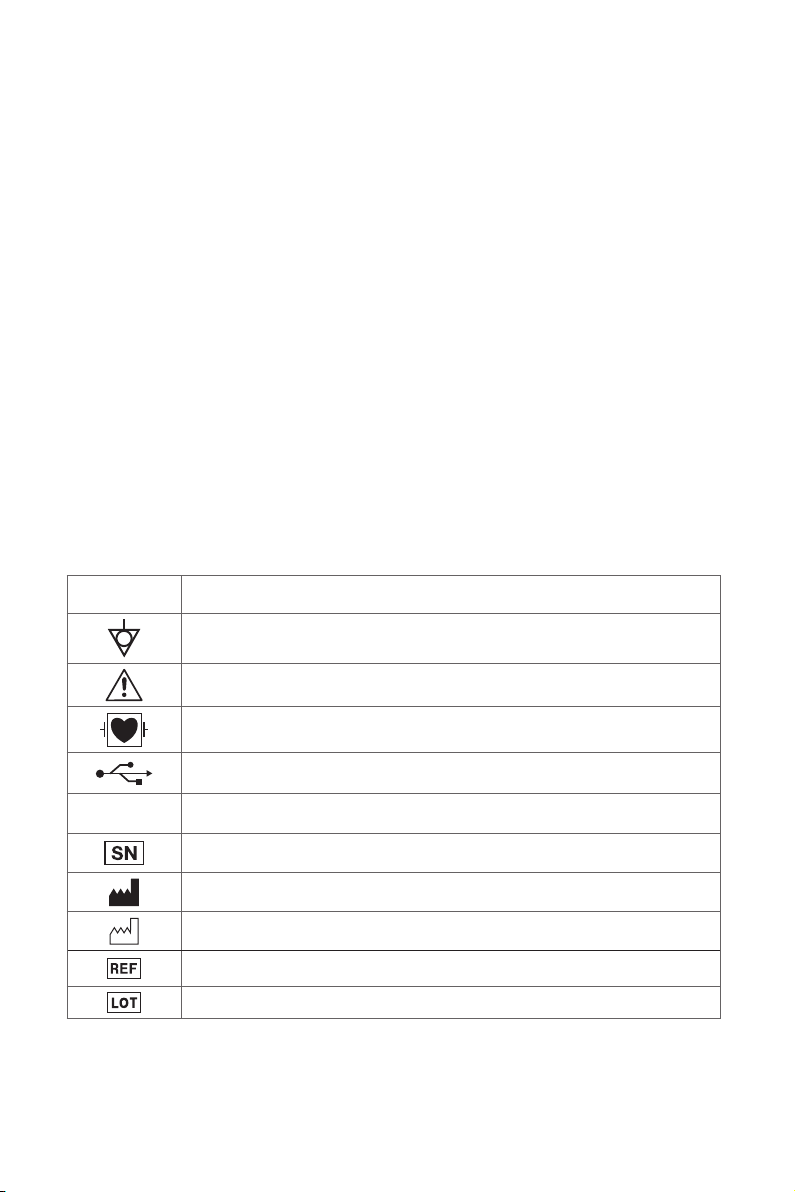

4.2.4 Símbolos ......................................................................... 11

Capítulo 5 Precauciones de operación ........................................................ 13

5.1 Precauciones antes del uso ......................................................... 13

IV

5.2 Precauciones durante la operación ............................................. 13

5.3 Precauciones después del uso .................................................... 13

Capítulo 6 Preparaciones antes de la Operación ......................................... 14

6.1 Instalación del papel de registro................................................. 14

6.2 Conexión de la fuente de alimentación ...................................... 15

6.2.1 CA ................................................................................... 15

6.2.2 Batería ............................................................................. 15

6.3 Conexión del cable conductor .................................................... 15

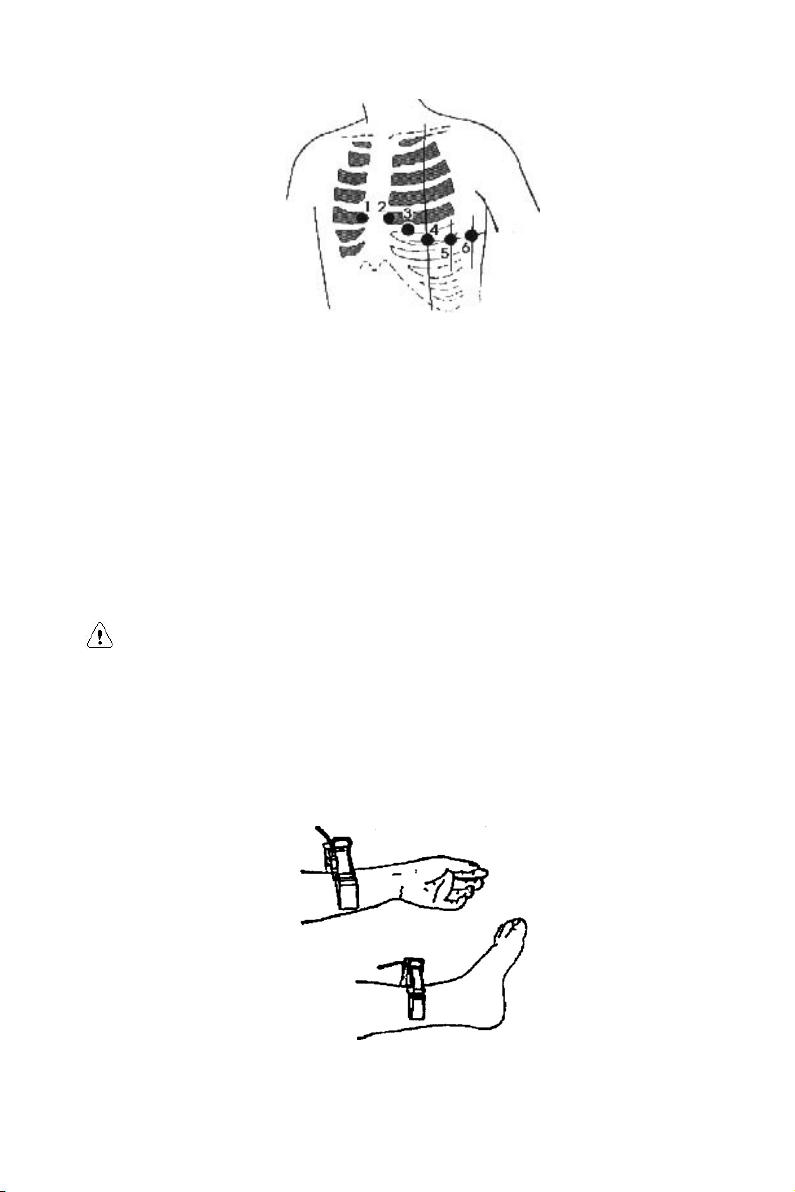

6.4 Instalación del electrodo ............................................................ 15

6.4.1 Electrodos de pecho ........................................................ 15

6.4.2 Electrodos de las extremidades ....................................... 16

6.4.3 Colores de los cables conductores................................... 17

6.4.4 Método y sistema del conductor ..................................... 17

6.4.5 Apagado del conductor e indicación de sobrecarga ........ 17

Capítulo 7 Instrucciones de operación y ajuste de parámetros ................... 19

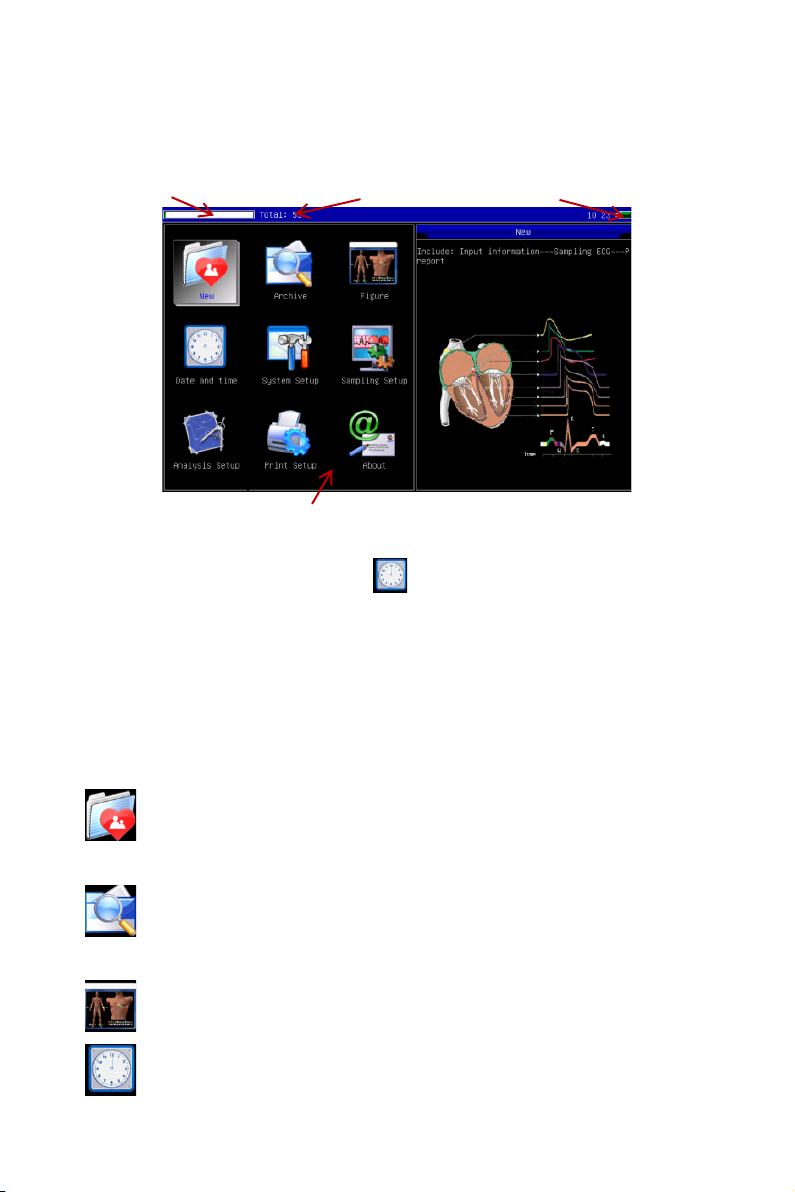

7.1 Interfaz Principal ........................................................................ 19

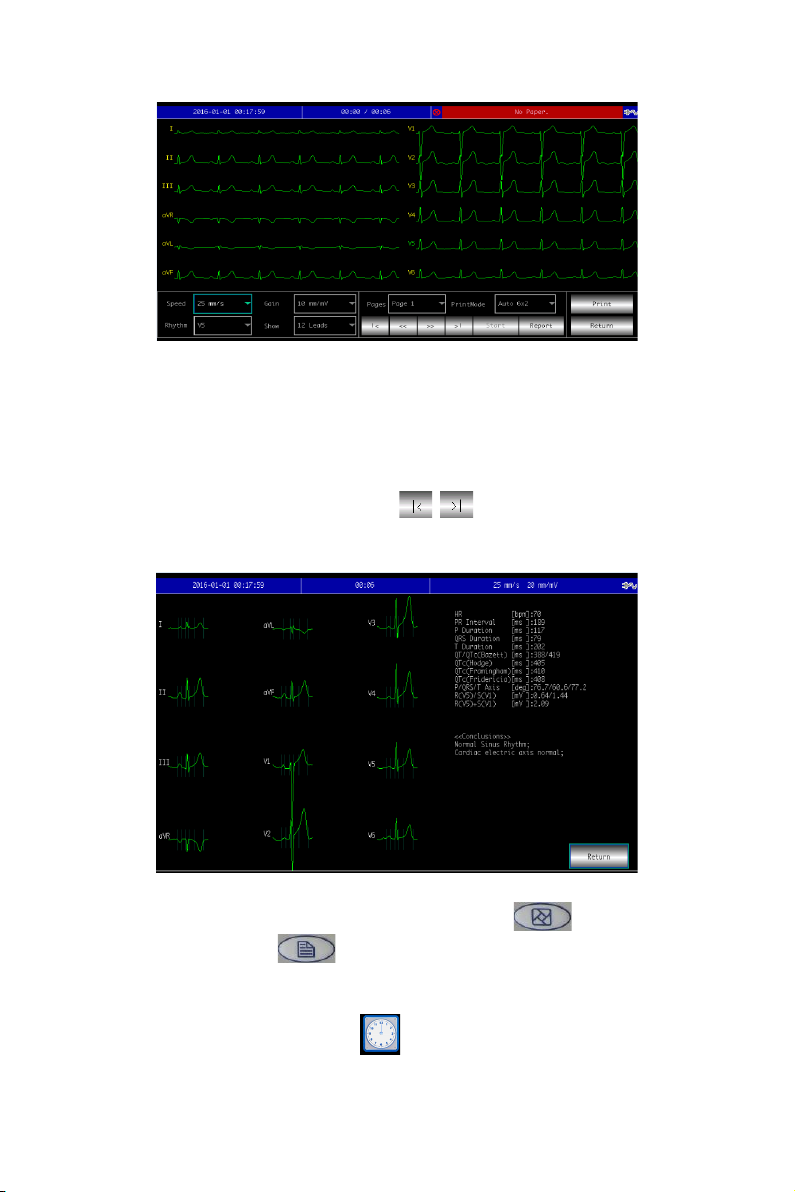

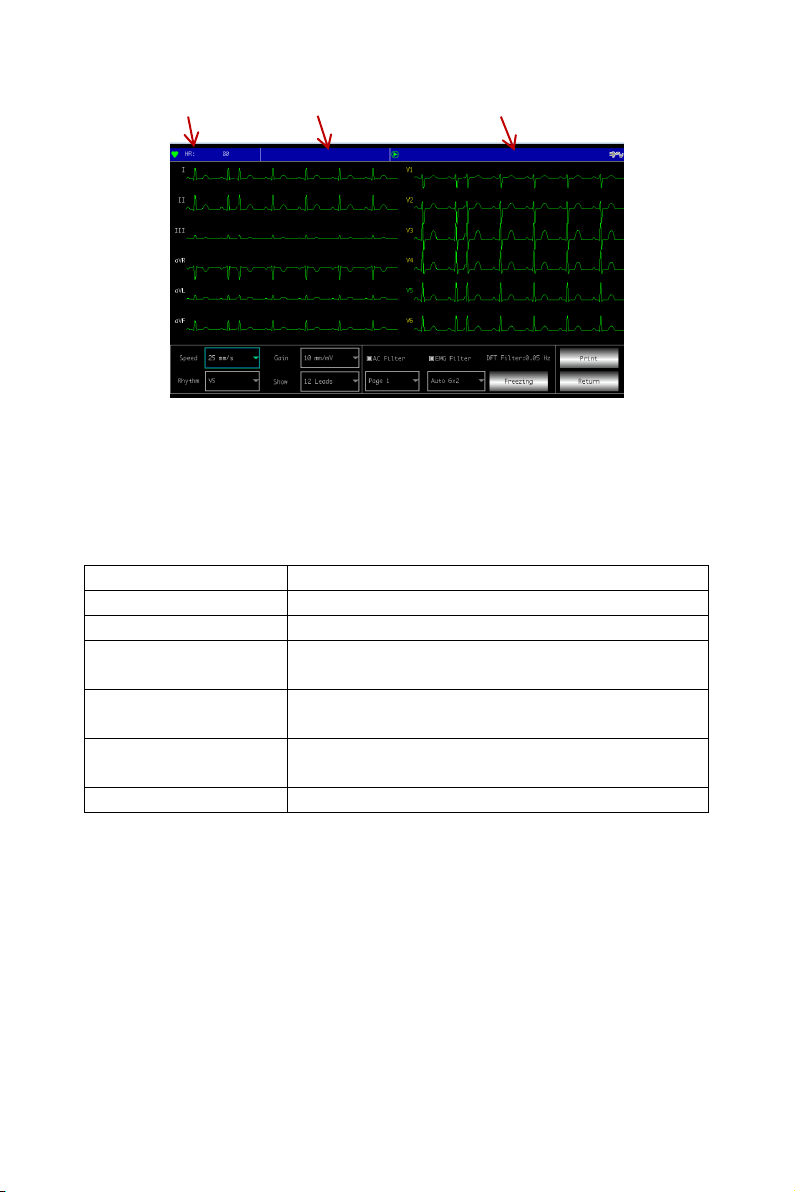

7.2 Interfaz de muestreo ................................................................... 20

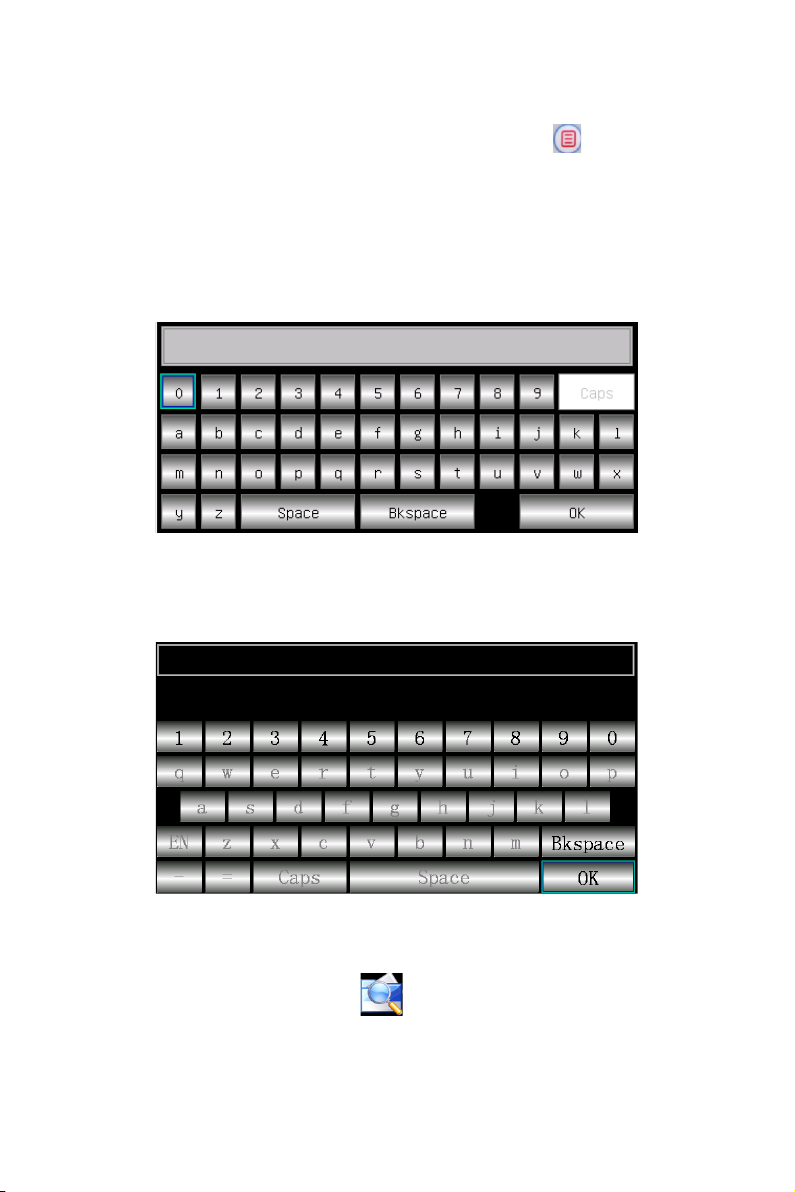

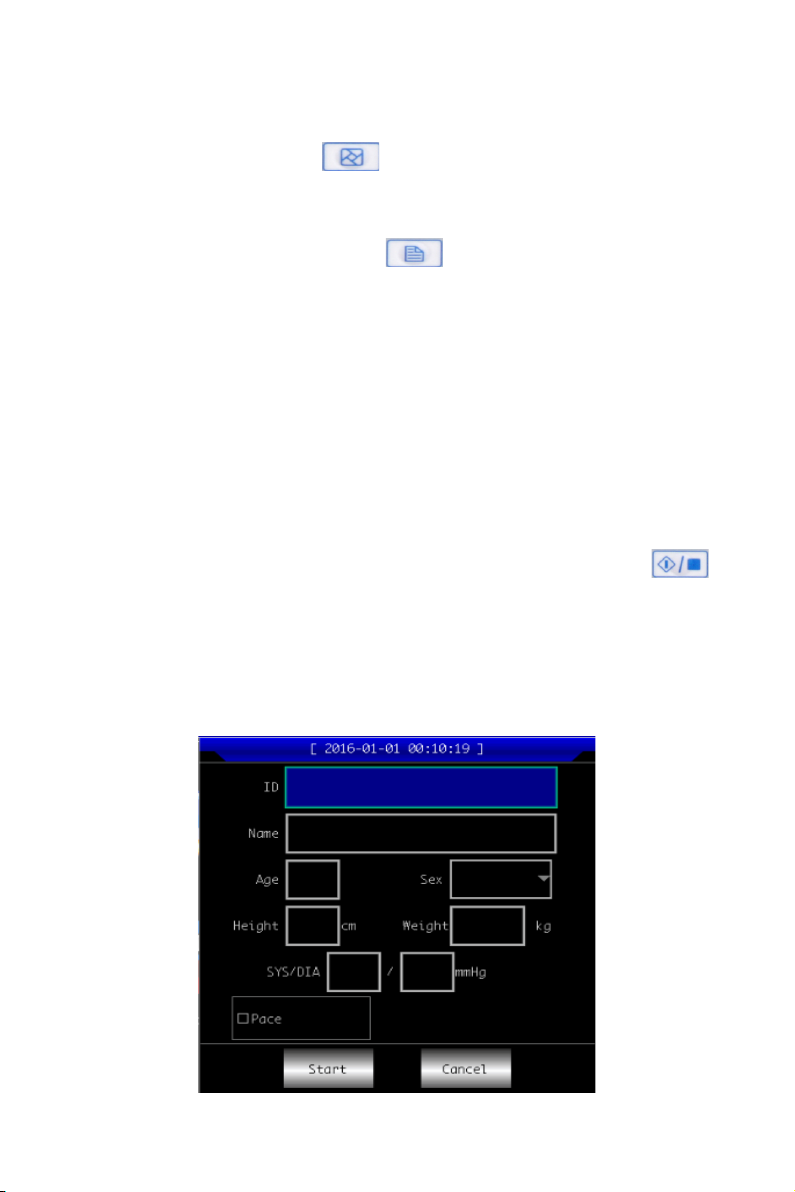

7.3 Interfaz de entrada de información del caso .............................. 22

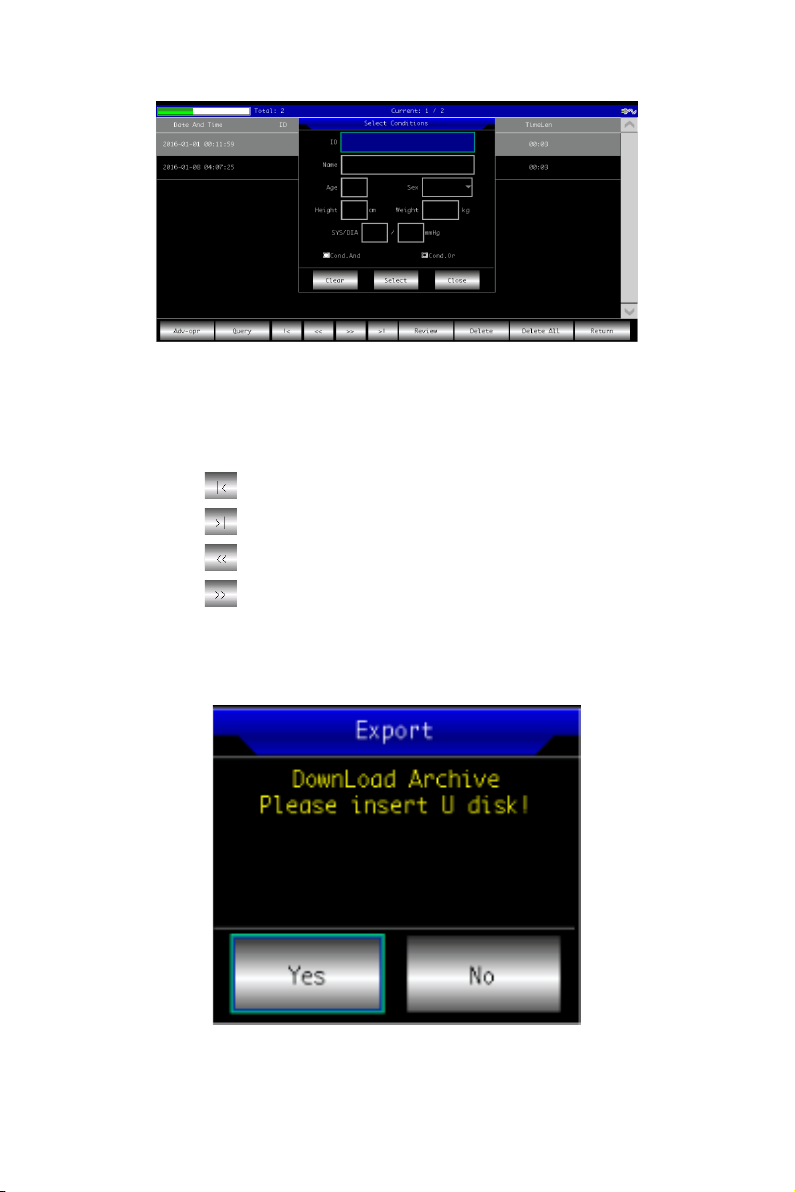

7.4 Manejo de caso .......................................................................... 23

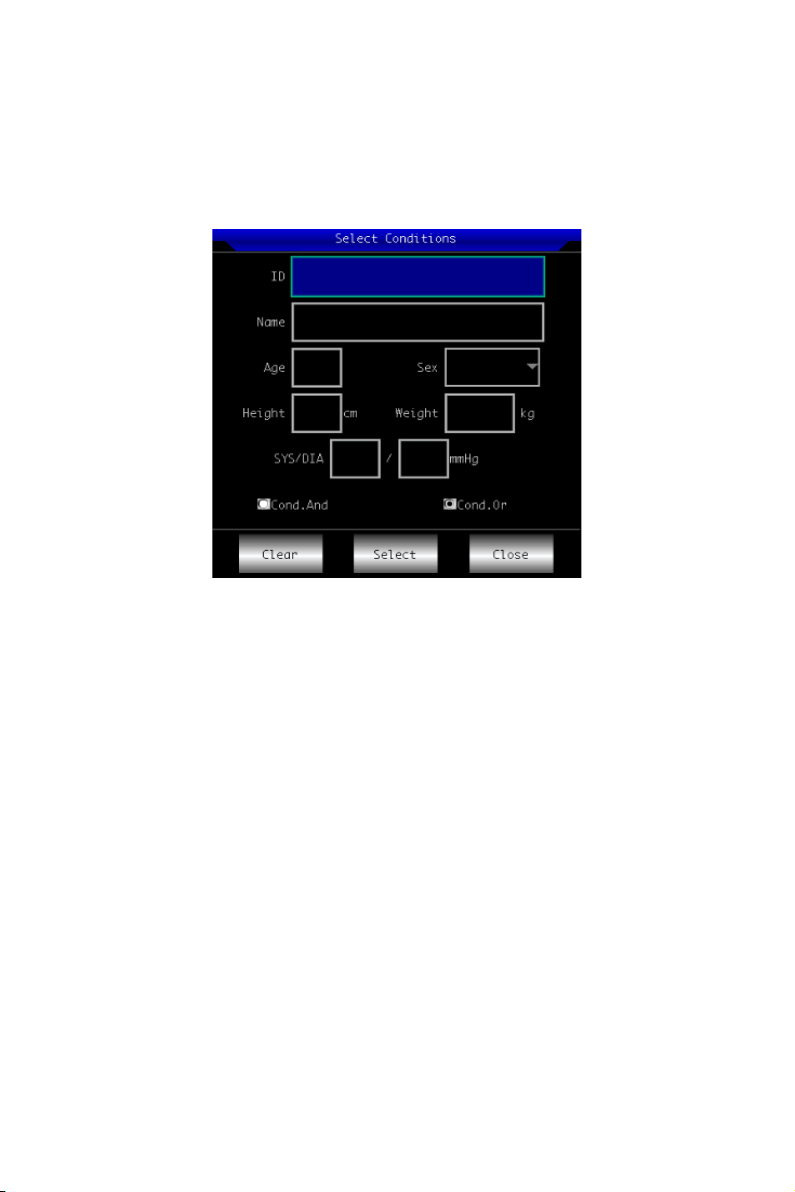

7.4.1 Consulta .......................................................................... 25

7.4.2 Revisión .......................................................................... 25

V

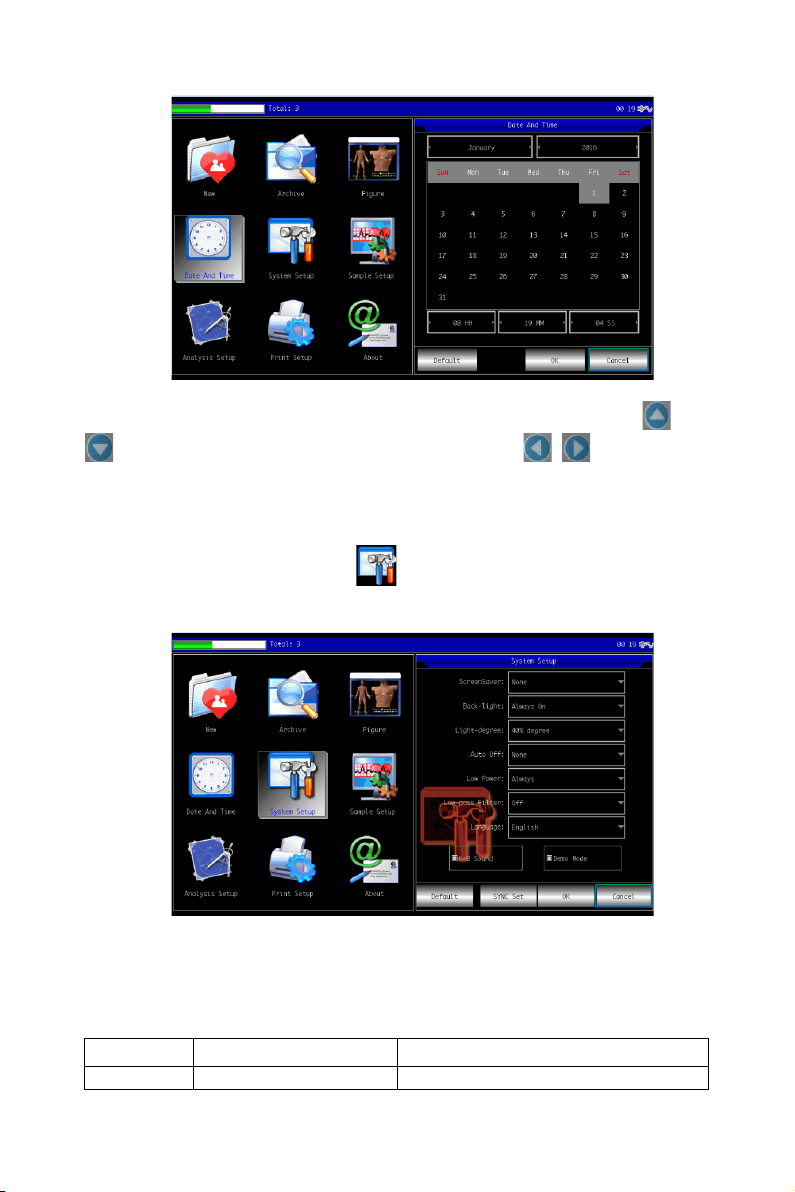

7.5 Ajuste de la fecha y hora ............................................................ 26

7.6 Ajuste del sistema ...................................................................... 27

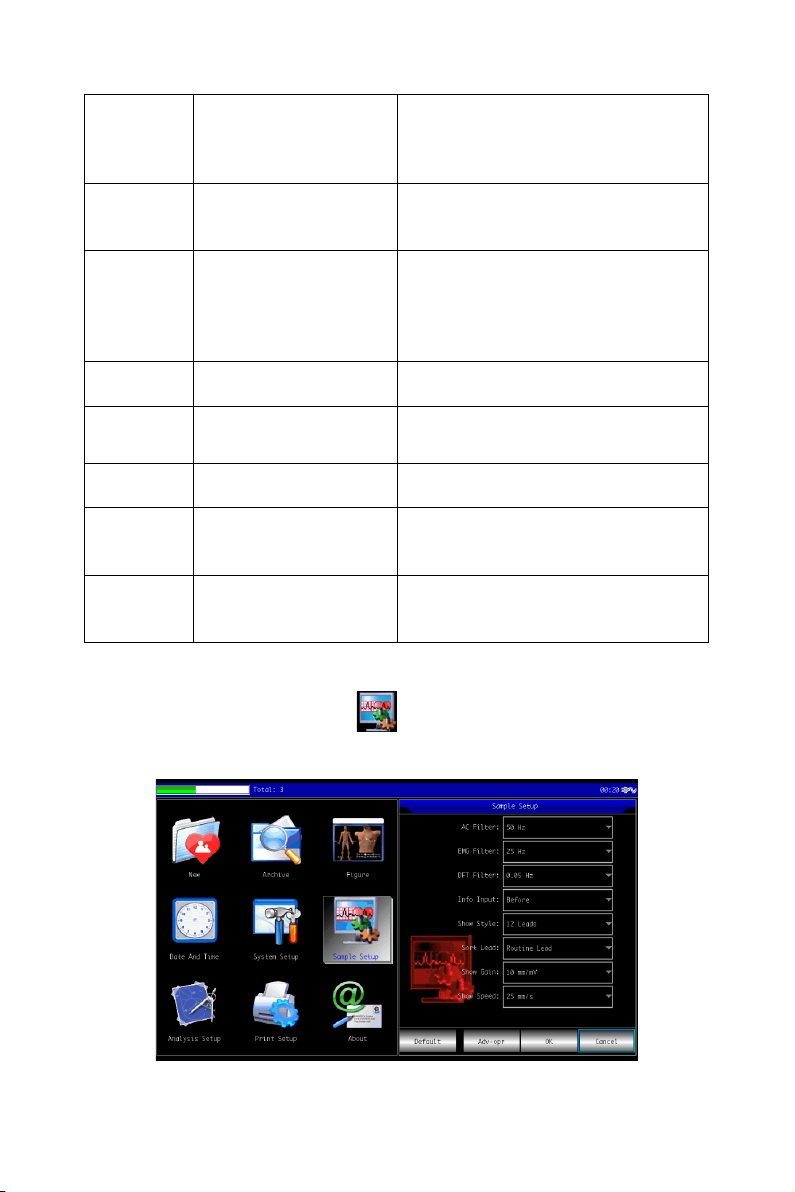

7.7 Ajuste del muestreo.................................................................... 28

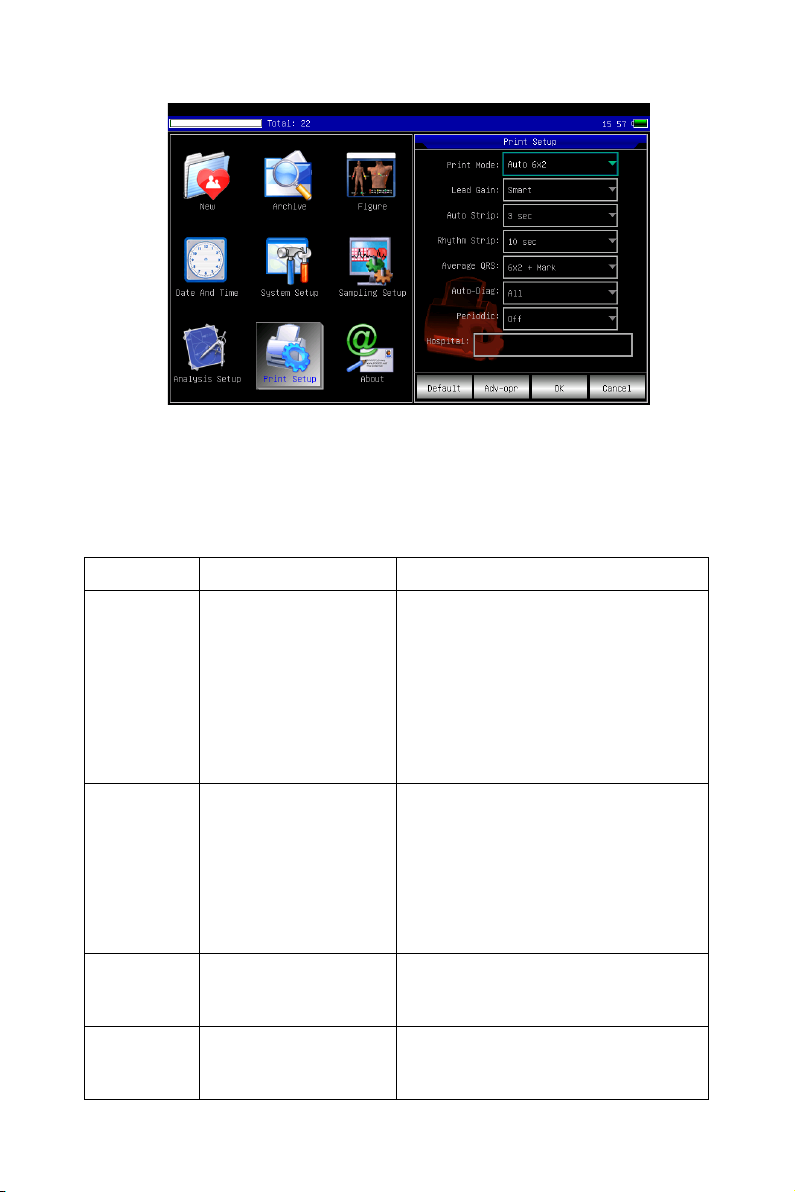

7.8 Ajuste de la impresión ............................................................... 29

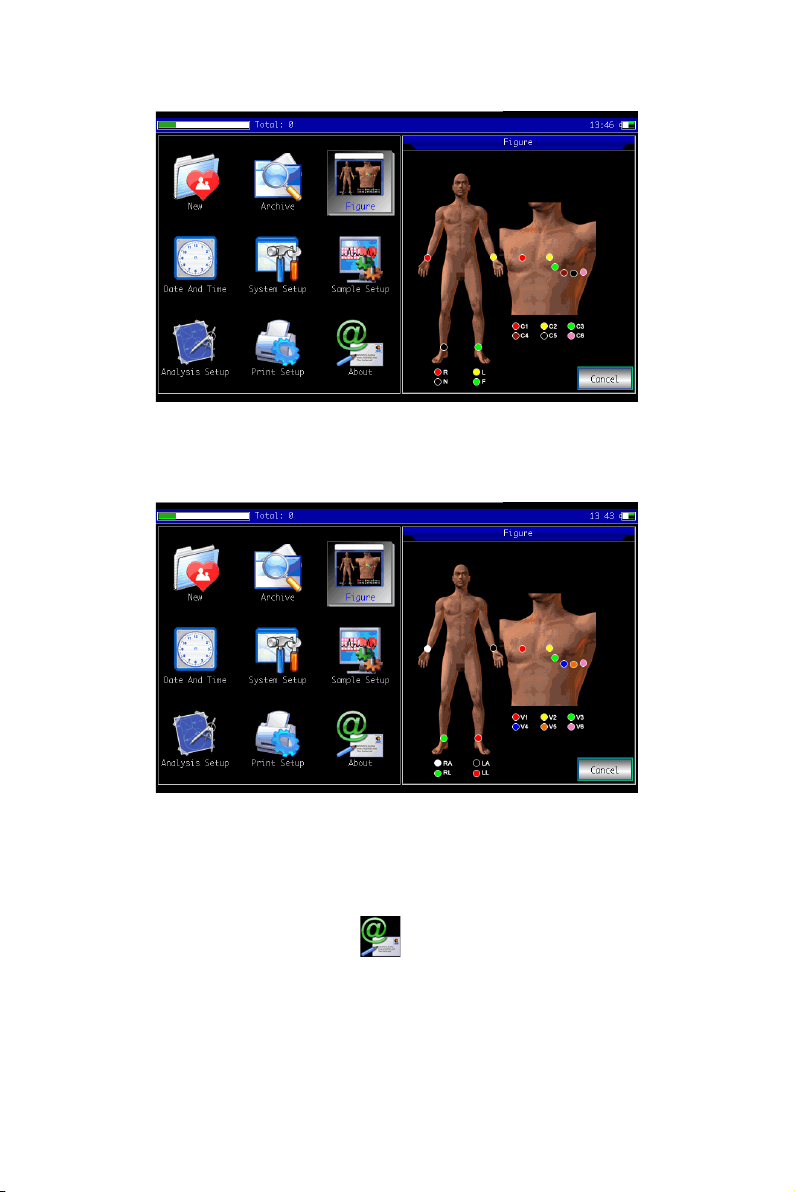

7.9 Colocación del conductor .......................................................... 31

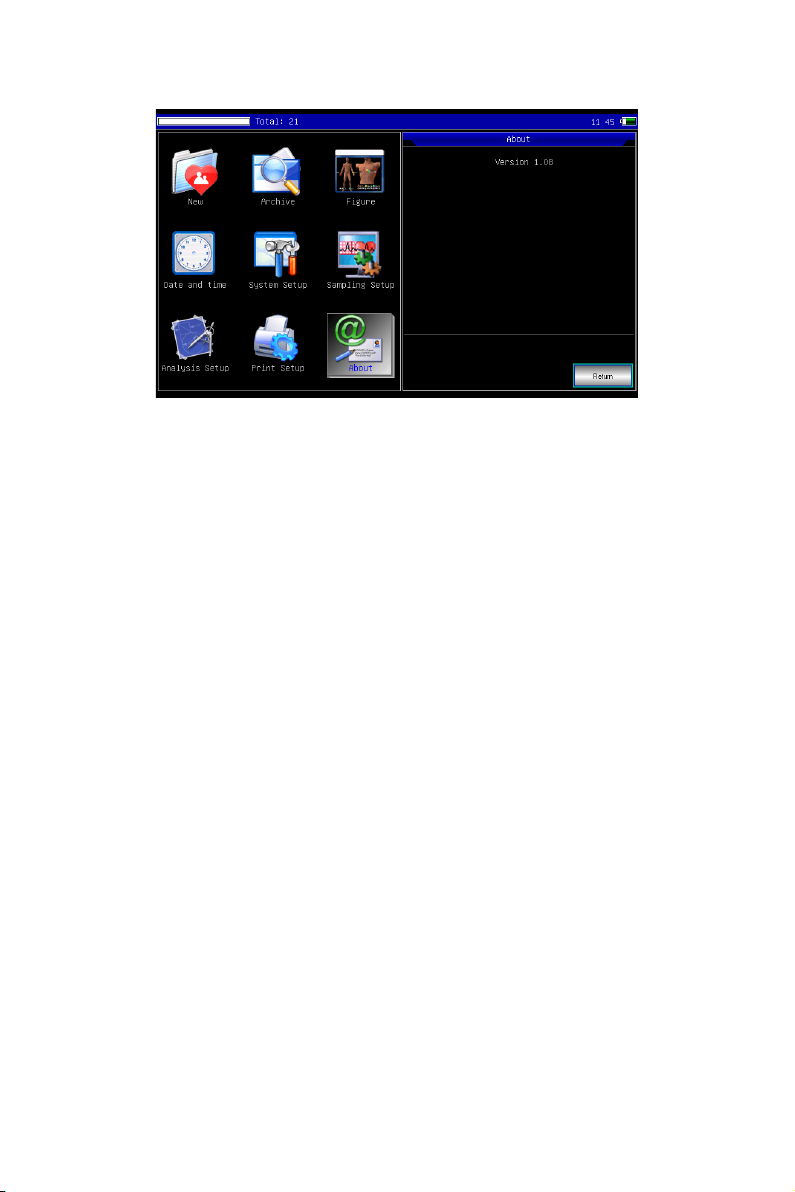

7.10 Acerca de ................................................................................. 32

Capítulo 8 Solución de problemas .............................................................. 34

8.1 Apagado automático .................................................................. 34

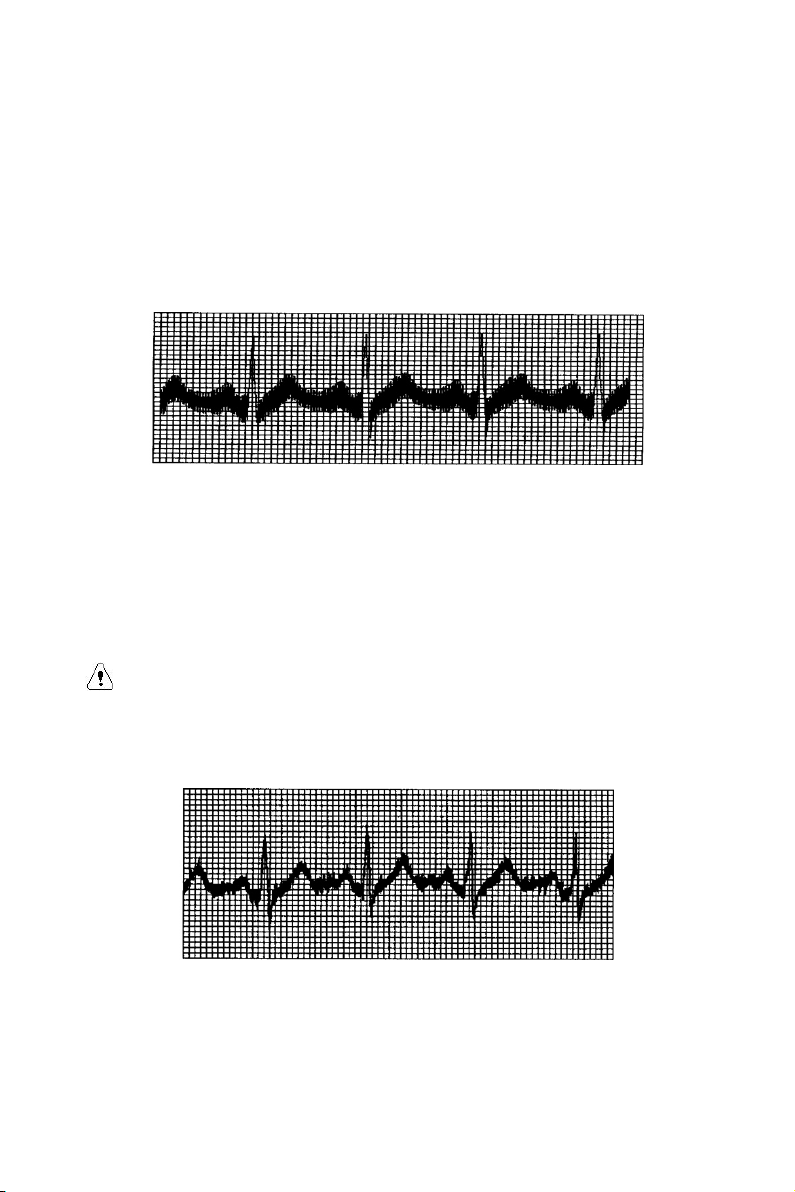

8.2 Interferencia de CA .................................................................... 34

8.3 Interferencia EMG ..................................................................... 34

8.4 Desviación de la línea de base ................................................... 35

8.5 Lista de solución de problemas .................................................. 35

Capítulo 9 Mantenimiento ............................................................... 37

9.1 Batería ........................................................................................ 37

9.2 Papel de registro......................................................................... 38

9.3 Mantenimiento después del uso ................................................. 38

9.4 Cables conductores y electrodos ................................................ 39

9.5 Rodillo de goma de silicona ....................................................... 39

9.6 Limpieza del cabezal de impresión térmica ............................... 39

9.7 Eliminación de los desechos de productos ................................. 40

9.8 Otros .......................................................................................... 40

VI

Capítulo 10 Albarán y Accesorios .............................................................. 41

10.1 Accesorios de acompañamiento ............................................... 41

10.2 Notas ........................................................................................ 41

Apéndice I Guía de Medición e Interpretación Automatizada de ECG ...... 42

1. Introducción ................................................................................. 42

2. Parámetros de medición automatizada y elementos de

interpretación automatizada ............................................................. 42

2.1 Parámetros de medición ..................................................... 42

2.2 Elementos de interpretación ............................................... 42

3. Descripción del algoritmo ............................................................ 45

3.1 Encontrar la ubicación del impulso cardíaco ..................... 45

3.2 Encontrar el principio/fin de cada onda ............................. 46

3.3 Medición de la amplitud .................................................... 48

3.4 Cálculo después de la determinación de los intervalos ...... 49

3.5 Juicio de interpretaciones basado en parámetros ....................... 50

4. Fuentes y preprocesamiento de datos........................................... 55

4.1 Fuentes de datos ................................................................. 55

4.2 Introducción CTS ............................................................... 55

4.3 Introducción CSE ............................................................... 55

4.4 Datos personalizados ......................................................... 56

4.4.1 Descripción de los datos ................................................. 56

VII

4.5 Cobertura de datos de verificación para la interpretación

automatizada .................................................................................... 57

4.6 Preprocesamiento de datos ................................................. 59

4.6.1 Preprocesamiento CTS .................................................... 59

4.6.2 Preprocesamiento CSE .................................................... 59

4.6.3 Preprocesamiento de datos personalizados ..................... 60

5. Proceso y resultado de la verificación .................................................... 60

5.1 Verificación de la función de medición ..................................... 60

5.1.1 Verificación y Proceso para la base de datos de

mediciones del CTS ................................................................. 60

5.1.2 Verificación y Proceso para la base de datos de

mediciones del CSE ................................................................. 61

5.1.3 Verificación de los resultados ......................................... 63

5.1.3.1 Precisión de las mediciones de amplitud ..................... 63

5.1.3.2 Precisión de las mediciones del intervalo absoluto y de

la duración de la onda .............................................................. 63

5.1.3.3 Precisión de las mediciones de intervalos en los ECG

biológicos ................................................................................. 63

5.1.3.4 Estabilidad de las mediciones contra el RUIDO .......... 64

5.2 Verificación de la función de interpretación ...................... 65

5.2.1 Proceso de verificación ................................................... 65

5.2.2 Verificación de los resultados ......................................... 67

Apéndice II Guía del EMC y Declaración del Fabricante .................... 71

0

Amplitud de entrada

nominal

Frecuencia de entrada y la forma de

onda

Respuesta de salida relativa

1.0

0.67Hz~40Hz, Onda sinusoidal

±10%a

Capítulo 1 Visión general

1.1 Visión general

Este producto es una especie de electrocardiógrafo, que es capaz de tomar muestras de
señales de ECG de 12 conductores simultáneamente e imprimir la forma de onda del ECG con
un sistema de impresión térmica. Sus funciones son las siguientes: registro y visualización de la
forma de onda del ECG en modo automático/manual; medición automática de los parámetros de
la forma de onda del ECG, y análisis y diagnóstico automáticos; indicación de la desactivación
de los electrodos y de la eliminación del papel; idiomas opcionales de la interfaz (chino/inglés,
etc.); batería de litio incorporada, alimentada por CA o CC; seleccionar arbitrariamente la
derivación del ritmo para observar convenientemente la frecuencia cardíaca anormal; gestión de
la base de datos de casos, etc.

1.2 Uso previsto

Este producto es adecuado para hospitales, la investigación científica, las salas, las
ambulancias y la realización de consultas médicas. Puede ser utilizado por las instituciones
médicas para registrar las señales de ECG humanas, recoger y extraer la forma de onda del ECG.

1.3 Principales especificaciones técnicas

1.3.1 Condiciones ambientales
Operación:
a). Temperatura ambiente: 5℃~40℃
b). Humedad relativa: 25%~95% (sin condensación)
c). Presión atmosférica: 700 hPa~1060 hPa
d). Fuente de alimentación:
Voltaje: 100-240 V～
Frecuencia: 50 Hz, 60 Hz
Potencia de entrada: ≤150 VA
Batería: 7.4 V, 3500 mAh batería de litio recargable
Transporte y Almacenamiento:
a). Temperatura ambiente: -20 ℃～+55 ℃
b). Humedad relativa: ≤95%
c). Presión atmosférica: 500 hPa～1060 hPa

1.3.2 Vía de entrada: Protección de flotación y desfibrilación

1.3.3 Conductor: 12 conductores estándar

1.3.4 La corriente de fuga del paciente: <10µA

1.3.5 Impedancia de entrada: ≥2,5 MΩ

1.3.6 Respuesta de frecuencia:

1

0.5

40Hz~100Hz, Onda sinusoidal

+10 %, -30 %a

0.25

100Hz~150Hz, Onda sinusoidal

+10 %, -30 %a

0.5

150 Hz ~ 500 Hz, Onda sinusoidal

+10 %, -100 %a

1.5

≤1Hz,200ms, Onda triangular

+0 %, -10 %b

a

relativo a 10Hz b relativo a 200 ms

1.3.7 Constante de tiempo: ≥3,2 s

1.3.8 CMRR: >105 dB

1.3.9 Filtro: frecuencia de potencia (AC50/60 Hz), mioelectricidad(25 Hz/35 Hz (-3 dB)), filtro
de deriva de línea de base

1.3.10 Modo de registro: Sistema de impresión térmica

1.3.11 Especificación del papel de registro: 110 mm(W)×20 m(L) papel térmico de alta
velocidad

1.3.12 Selección de la base de tiempo (velocidad del papel): 12.5 mm/s, 25 mm/s, 50 mm/s, error:
≤5 %

1.3.13 Control de ganancia (sensibilidad): 5,10, 20 mm/mV, la precisión es ±2%; Sensibilidad
estándar: 10 mm/mV±0.2 mm/mV

1.3.14 Registro automático: configuración de registro de acuerdo con el formato y modo de
registro automático, cambio automático de los conductores, medir y analizar automáticamente.

1.3.15 Registro del ritmo: grabar la configuración según el formato y el modo de registro del
ritmo, medir y analizar automáticamente.

1.3.16 Registro manual: registro según el formato de registro manual.

1.3.17 Parámetros de medición: HR, intervalo P-R, Duración P, Duración QRS, Duración T,
Intervalo Q-T, Q-Tc, Eje P, Eje QRS, Eje T , R(V5) amplitud, S(V1) amplitud, R(V5)+S(V1)
amplitud

1.3.18 Tipo de seguridad del producto: Clase I tipo CF Parte aplicada a prueba de desfibrilación

1.3.19 Voltaje de resistencia de polarización: ± 610 mV

1.3.20 Nivel de ruido: ≤12 µVp-p

1.3.21 Frecuencia de muestreo de la señal de ECG: 32 kHz

1.3.22 Frecuencia de muestreo del procesamiento de datos de la forma de onda: 1 kHz

1.3.23 Precisión de la muestra: 24-bit

1.3.24 La señal de detección mínima: 10 Hz, 20 µV se puede detectar una señal sinusoidal
desviada (valor pico-pico)

1.3.25 Canal de detección de paso: estándar II

1.3.26 Precisión de la señal de entrada: ≤5 %

1.3.27 Cuantificación de la amplitud: ≤5µV/LSB

1.3.28 Dimensión: 315 mm(L)×215 mm(W)×92 mm(H)

1.3.29 Peso Neto: 1,7 kg

1.3.30 Desviación de tiempo entre canales: <100 µs

2

1.4 Características Principales

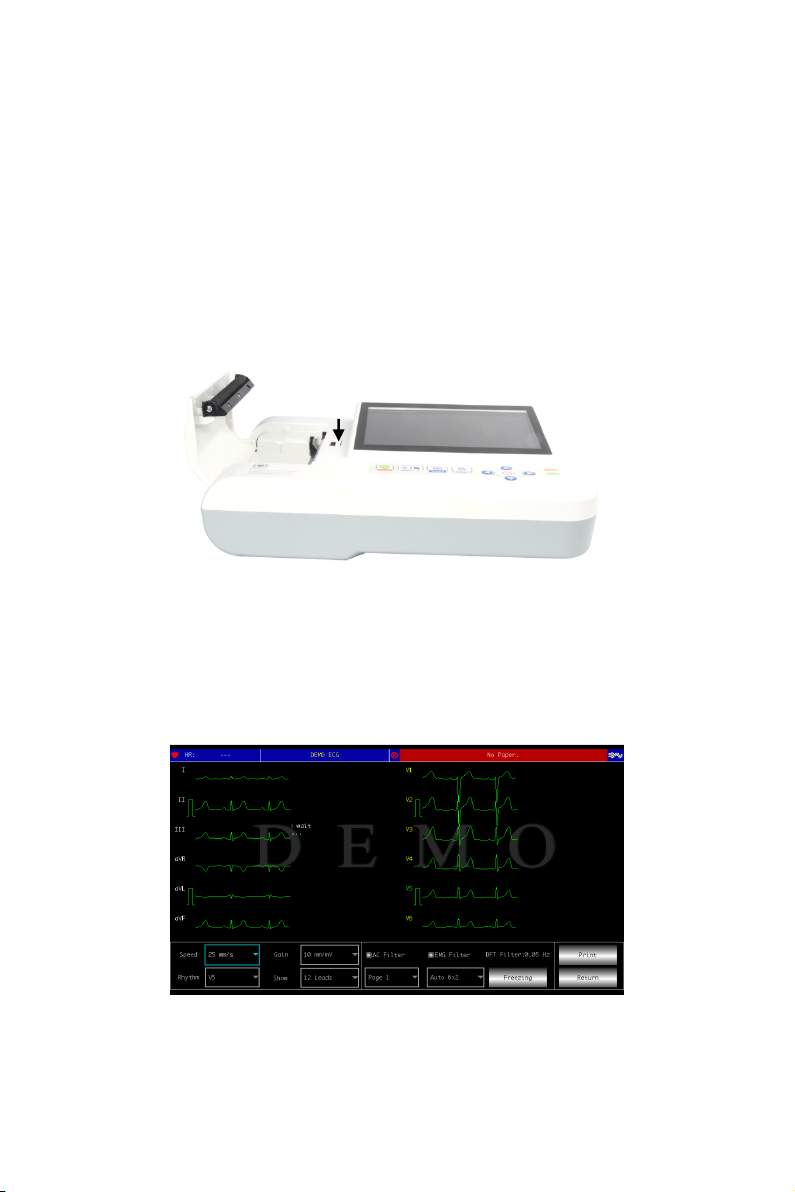

1.4.1 Adopta una pantalla LCD a color de alta resolución de 7", que funciona mediante pantalla
táctil o botones de función, lo cual es conveniente y rápido.

1.4.2 Recolección de sincronización para ECG de 12 conductores, utilizar la tecnología de
procesamiento de señales digitales para conducir el filtro de CA, un filtro de línea de base y un
filtro de EMG en las señales de ECG, con el fin de obtener ECG de alta calidad.

1.4.3 Visualización del ECG de 3/6/12 conductores en una pantalla, y modo de impresión,
sensibilidad, velocidad del papel, estado del filtro y otra información, que facilita el diagnóstico
comparativo.

1.4.4 El dispositivo puede ser alimentado por CA o CC (puede adaptarse a una frecuencia de CA
de 50/60Hz), con batería de litio recargable incorporada y circuito de carga, perfecto circuito de
protección de sobrecorriente y sobretensión de la batería.

1.4.5 Modo y formato de impresión múltiple, incluyendo automático 12×1, 6×2+1(conductor de
ritmo), 6×2,
puede imprimir el gráfico de tendencias y el histograma del intervalo RR. La longitud de la
forma de onda impresa es ajustable. Con función de impresión cronometrada para satisfacer
diversos requisitos de aplicación.

1.4.6 Los conductores de ritmo pueden seleccionarse arbitrariamente para facilitar la observación
de la frecuencia cardíaca anormal.

1.4.7 Se puede introducir información clínica como el número, nombre, sexo, edad, altura y peso
del paciente.

1.4.8 Lamemoria de gran capacidad incorporada puede almacenar 1.000 registros médicos, lo
que facilita al médico la revisión de los registros médicos y la información estadística.

1.4.9 Interfaz e informe en varios idiomas (chino, inglés, turco, portugués, alemán, ruso, kazajo,
etc.).

1.5 Visión general del software

electrocardiograma, proporcionando una referencia auxiliar para que los médicos hagan el
diagnóstico. El resultado del análisis no puede utilizarse como la única norma para el diagnóstico.
Los técnicos profesionales en electrocardiogramas y los médicos deben realizar una evaluación
exhaustiva de acuerdo con la experiencia clínica y los resultados de otras pruebas.

decidido por el médico clínico. El programa de análisis solo proporciona análisis de ECG para
pacientes mayores de 3 años (incluyendo 3 años).
Nombre del software: Software integrado ECG600G
Especificaciones del Software: ninguna
Versión de software: V1.6.7
Reglas de nomenclatura de versiones: V<número de versión mayor>.<número de versión
menor>.<número de versión de revisión>
La versión del software se puede obtener en “Acerca de”.

3×4+2 (conductor de ritmo), ritmo 12, ritmo 10, ritmo 8, ritmo 6 y manual. Se

El programa de análisis de ECG muestra los resultados después de analizar la forma del

El dispositivo está destinado a ser utilizado en todas las poblaciones de pacientes, lo cual es

3

Algoritmo involucrado:
Nombre: Algoritmo ECG
Tipo: algoritmo maduro
Uso: para convertir las señales de ECG del cuerpo humano en imágenes de formas de onda
intuitivas y luego analizarlas.
Función clínica: El electrocardiograma es un método importante para el diagnóstico clínico de
enfermedades cardiovasculares. Cómo usar el ordenador para analizar rápida, automática y
precisamente el ECG ha sido un tema candente para los estudiosos locales y en el extranjero. El
algoritmo del ECG es la clave para el análisis y el diagnóstico de las señales del ECG, y su
precisión y fiabilidad determinan la eficacia del diagnóstico y el tratamiento de los pacientes con
enfermedades cardíacas.

4

Capítulo 2 Precauciones de Seguridad

2.1 Asegúrese de que el dispositivo esté colocado en una mesa de trabajo plana. Evite la

vibraciones o impactos fuertes cuando lo mueva.

2.2 Cuando se trabaja con energía de CA, el cable de alimentación debe ser de 3 núcleos, la

frecuencia y el valor de voltaje de la fuente de energía de CA debe coincidir con la identificación
en el manual y tener suficiente capacidad. Cuando el cable de alimentación de tres núcleos
suministrado no se pueda utilizar, por favor, use la fuente de alimentación de CC incorporada o
sustituya el cable de alimentación de tres núcleos que cumpla con los requisitos estándar.

2.3 Es necesario un perfecto sistema de suministro de energía y conexión a tierra en la sala.

2.4 Si no se puede garantizar la integridad del cable de tierra de protección o la fiabilidad de la

conexión del cable de tierra de protección, el dispositivo debe funcionar con una fuente de
alimentación de CC incorporada.

2.5 Los requerimientos de seguridad han sido considerados plenamente en el diseño del producto,

pero el operador no puede ignorar la observación del paciente y del dispositivo. Corte la energía
o quite el electrodo cuando sea necesario para garantizar la seguridad del paciente.

2.6 Por favor, apague el dispositivo y desenchufe el cable de alimentación antes de reemplazar el

fusible o limpiar y desinfectar. No frote la pantalla con materiales afilados.

2.7 Mantenga el dispositivo alejado del agua, no lo use ni lo almacene en lugares con alta presión

de aire, humedad o temperatura por encima del estándar, mala ventilación o demasiado polvo.

2.8 No use el dispositivo en el lugar con gases anestésicos inflamables u otros productos

químicos inflamables, de lo contrario existe peligro de explosión o incendio.

2.9 No use el dispositivo en una cámara de oxígeno hiperbárica médica, de lo contrario existe

peligro de explosión o incendio.

2.10 Este dispositivo no está destinado a actuar directamente sobre el corazón humano. Si este

dispositivo se utiliza con un desfibrilador cardíaco u otros dispositivos de estimulación eléctrica
al mismo tiempo, deben seleccionarse electrodos de un solo uso y cables conductores de ECG
con función de desfibrilación. Es mejor no usar este dispositivo con otros dispositivos de
estimulación eléctrica al mismo tiempo. Si es necesario, debe haber un técnico profesional
guiando la escena, y los accesorios seleccionados deben ser designados por nuestra empresa.

2.11 Cuando se utiliza el electrocardiógrafo junto con un bisturí electroquirúrgico de alta

frecuencia, el electrodo del ECG debe mantenerse alejado del contacto del bisturí
electroquirúrgico para evitar quemaduras y quemaduras de los cables del electrodo causadas por
las chispas de alta frecuencia.

2.12 Cuando el electrocardiógrafo se utiliza junto con un desfibrilador, el operador debe evitar el

contacto con el paciente o la cama del enfermo. El electrodo de desfibrilación no debe tocar
directamente el electrodo de ECG para evitar que las chispas quemen el dispositivo y al paciente.

2.13 Por favor no use el electrocardiógrafo en el ambiente que es interferido por un dispositivo

de alta potencia como cables de alto voltaje, rayos X, máquinas de ultrasonido y electrizador,
mantenga el dispositivo alejado de las fuentes de emisión como los teléfon os móviles.

2.14 Si se conecta otro equipo con este dispositivo de ECG, debe ser un dispositivo de clase I

que cumpla con la norma GB9706.1. Debido a que la corriente de fuga total puede perjudicar al

5

paciente, la supervisión de la corriente de fuga se realiza y se hace cargo el equipo conectado.

2.15 Notas relacionadas con el EMC

El dispositivo cumple con las normas de seguridad para el equipo eléctrico médico o la
compatibilidad electromagnética del sistema en IEC60601-1-2. Los entornos electromagnéticos
que superen la norma IEC60601-1-2 pueden causar interferencias perjudiciales para el
dispositivo o impedir que este realice su función prevista o degradar su rendimiento. Por lo tanto,
si se produce un fenómeno que no corresponde a su función durante el uso, asegúrese de
confirmar y eliminar los efectos adversos antes de continuar usándolo. Las precauciones
correspondientes para esta situación son dadas en este manual.

El dispositivo o sistema no debe ser usado cerca o apilado con otros dispositivos. Si debe

Ø

utilizarse cerca o apilado con otros dispositivos, debe observarse y verificarse que el
dispositivo funciona normalmente con la configuración que está utilizando.
El uso de accesorios, transductores y cables distintos a los especificados por el fabricante

Ø

del dispositivo o sistema como piezas de repuesto para los componentes internos puede
dar lugar a un aumento de las emisiones del dispositivo o sistema y a una reducción de la
inmunidad.
Efecto de las ondas electromagnéticas irradiadas:

n

El uso de un teléfono móvil puede afectar el funcionamiento del dispositivo. Cuando instale

equipos eléctricos médicos, asegúrese de recordar a las personas que están alrededor del
dispositivo que apaguen los teléfonos móviles y los radios pequeños.

Efecto de las ondas electromagnéticas de choque y conducción:

n

El ruido de alta frecuencia de otros equipos puede entrar en el dispositivo a través de la

toma de CA. Por favor, identifique la fuente de ruido, si es posible, deje de usar el equipo. Si el
equipo no se puede desactivar, use un equipo de cancelación de ruido o tome otras medidas para
reducir el impacto.

Efecto de la electricidad estática:

n

La electricidad estática en un ambiente seco (interior) puede afectar el funcionamiento del

dispositivo, especialmente en invierno. Antes de usar el dispositivo, humedezca el aire interior o
descargue la electricidad estática del cable y del operador.

Efecto de los truenos y relámpagos:

n

Si hay truenos y relámpagos cerca, puede causar un aumento de voltaje en el dispositivo. Si

le preocupa el peligro, desconecte la alimentación de CA y use la fuente de alimentación interna.

2.16 Notas relativas a la medición y análisis de la forma de onda del ECG

2.16.1 La identificación de la onda P y la onda Q no siempre es fiable con interferencias intensas

de EMG o AC. Tampoco lo son el segmento ST y la onda T con la deriva de la línea de base.

2.16.2 La posición final sinuosa y poco clara de la onda S y la onda T puede causar un error en la

medición.

2.16.3 Cuando la onda R no se inspecciona causada por algunos conductores apagados o por el

bajo voltaje de la onda QRS, la medición de la frecuencia cardíaca puede desviarse mucho de la
correcta.

6

2.16.4 En el caso del QRS de bajo voltaje, el cálculo del eje del ECG y la identificación del

punto fronterizo de la onda QRS no siempre son fiables.

2.16.5 Ocasionalmente, los frecuentes complejos ventriculares prematuros pueden ser

identificados como el latido dominante.

2.16.6 La fusión de arritmias versátiles puede dar lugar a una medición poco fiable debido a la

dificultad de distinguir la onda P en tal situación.

2.16.7 El dispositivo tiene una función de análisis automático que analiza automáticamente la

forma de onda del ECG obtenido sin reflejar todo el estado del paciente. Los resultados de los
análisis pueden a veces no coincidir con el diagnóstico del médico. Por lo tanto, la conclusión
final debe ser analizada exhaustivamente por los médicos en combinación con los resultados de
los análisis, la caracterización clínica del paciente y otros resultados de las pruebas.

7

Capítulo 3 Garantía

3.1 En uso normal, bajo estricta observancia del manual del usuario y de las notas de
funcionamiento, en caso de falla, póngase en contacto con nuestro departamento de atención al
cliente. Nuestra empresa tiene el registro de ventas y los archivos de clientes de cada dispositivo.
El cliente tiene un año de servicio de garantía gratuito a partir de la fecha de envío según las
siguientes condiciones. Para proporcionarle un servicio de mantenimiento completo y rápido, por
favor envíenos la tarjeta de mantenimiento a tiempo.

3.2 Nuestra empresa puede adoptar formas tales como la orientación, expreso a la empresa o el
servicio puerta a puerta, etc. para llevar a cabo la promesa de garantía.

3.3 Incluso en el período de garantía, se cobran las siguientes reparaciones.

3.3.1 Fallas o lesiones causadas por un uso indebido que no esté de acuerdo con el manual del
usuario y las notas de funcionamiento.

3.3.2 Fallas o lesiones causadas por caídas accidentales después de la compra.

3.3.3 Fallas o lesiones causadas por la reparación, reconstrucción, descomposición, etc. no por
nuestra empresa.

3.3.4 Fallas o lesiones causadas por un almacenamiento inadecuado o por fuerza mayor después
de la compra.

3.3.5 Fallas o lesiones causadas por el uso de papel de registro térmico inadecuado.

3.4 El período de garantía para los accesorios y las piezas de desgaste es de seis meses. El cable
de alimentación, el papel de registro, el manual de instrucciones y el material de embalaje están
excluidos.

3.5 Nuestra empresa no se hace responsable de las fallas de otros dispositivos conectados
causados por las fallas de este dispositivo directa o indirectamente.

3.6 La garantía será cancelada si encontramos que la etiqueta de protección ha sido destruida.

3.7 Para el mantenimiento cargado más allá del período de garantía, nuestra empresa recomienda
continuar usando "Regulación del contrato de mantenimiento". Por favor, consulte nuestro
departamento de atención al cliente para más detalles.

8

Capítulo 4 Principio de funcionamiento y características estructurales

4.1 Principio de funcionamiento y su diagrama de bloque

4.1.1 La unidad de alimentación

Principio de suministro de energía

Después de que la fuente de alimentación de CA entra enla fuente de alimentación
conmutada, se convierte en 12V CC y se suministra al tablero de alimentación CC-CC, también
proporciona una corriente de voltaje constante que limita la carga de la batería de litio recargable
en el dispositivo a través del circuito CC-CC, y genera un voltaje de +5V y +3.3V a través de la
conversión de energía para suministrar energía a los módulos correspondientes. Al mismo
tiempo, la batería de litio del dispositivo puede satisfacer de forma independiente los requisitos
de funcionamiento de cada módulo del dispositivo a través del circuito buck-boost.

Nota: El diagrama de bloques principal y la lista de componentes solo están disponibles

para las estaciones de servicio o el personal de mantenimiento designado por nuestra

empresa.

4.1.2 Unidad de adquisición de señales

La unidad de adquisición de señales utiliza un ajuste flotante, que es un sistema de
adquisición y procesamiento de señales, que incluye una parte de circuito analógico y una
conversión A/D (con una precisión de muestreo de 24 bits) y una parte de procesamiento de
datos. El circuito analógico consiste en el seguimiento, amplificación, filtro anti-solapamiento de
paso bajo, la detección de paso y la detección se sobrecarga. El sistema del CPU es responsable
de coordinar el trabajo de cada circuito, como el convertidor A/D, el circuito de detección de
derivación y el circuito de detección de sobrecarga, para lograr la adquisición, el procesamiento
y la detección de derivación de la señal. La información de control y la conversión A/D y la
adquisición de datos entre el circuito flotante y el circuito sólido se transmiten a través del
acoplador optoelectrónico.

4.1.3 Unidad de control

（1）Principios de la unidad de control

El sistema de control consiste en un sistema de impresión, un sistema de botones, un
sistema de pantalla de cristal líquido y un sistema de adquisición de señales. La señal de ECG
enviada desde el sistema de adquisición de señales a través del acoplador optoelectrónico de alta
velocidad es recibida por el sistema del CPU, después del filtrado digital, el ajuste de la ganancia
y el accionamiento del motor, se envía al sistema de impresión para imprimir la forma de onda
del ECG. Después de la impresión, el sistema del CPU procesa la medición y el análisis de la
forma de onda. El sistema del CPU también recibe una señal de interrupción y un código de
botón del sistema de botones para completar el procesamiento de la interrupción. Además, la
señal de salida, la detección de salida de papel, la gestión del voltaje de la batería y el apagado

9

automático también son gestionados por el sistema del CPU. El controlador de cristal líquido
recibe datos y mandos del sistema del CPU para completar la visualización del estado de control
del dispositivo.

（2）El principio del diagrama de bloque es mostrado en la Figura 4-1.

Botón

del sistema

Sistema de control

Sistema

de impresión

alimentación

Figura 4-1 Diagrama de bloque de la unidad de control

4.2 Nombre de cada pieza y su función

4.2.1 Vista frontal

Módulo de

Sistema de adquisición

de señal

Sistema de pantalla

Figura 4-2 Vista frontal

1. Tapa del compartimento de papel
Mantenga el compartimento del papel cerrado, mantenga el papel de impresión

2. Pantalla de visualización
Muestra el ECG del paciente e información relacionada

3. Área del botón
Controle las operaciones del dispositivo, e introduzca información.

Nota

Ø No coloque objetos pesados sobre la pantalla o golpee contra ella, de lo contrario la

pantalla se dañará.

10

Ø Si el dispositivo no está en uso, cúbralo para evitar derrames de líquidos en la

pantalla.

Ø No use cosas afiladas para operar los botones, de lo contrario puede causar daños

permanentes a los botones.

4.2.2 Vista lateral

Enchufe de entrada Terminal equipotencial

Interfaz del cable conductor USB

Figura 4-3 Vista lateral

1. Enchufe de entrada: conecte con el cable de alimentación CA.

2. Terminal equipotencial: Conecte con el conductor de ecualización de potencial.

3. Interfaz del cable conductor: Conecte con cables conductores.

4. Interfaz USB: Comunica con el ordenador. Los datos de ECG pueden ser transmitidos a un
ordenador, mediante el uso del ordenador se pueden lograr muchas funciones, como el archivo,
la gestión y el análisis de los datos de ECG, lo que facilita la investigación clínica, la
organización de la enseñanza y la capacitación.

Nota

Los cables conductores deben ser desconectados del paciente antes de conectarlos a un
ordenador a través de la interfaz USB.
El operador no debe tocar la interfaz USB y el paciente al mismo tiempo.

4.2.3 Botones

Figura 4-4 Diagrama esquemático de los botones

1. Indicador de arranque
Se enciende en verde después de encender el dispositivo.

2. Indicador de estado de energía
El verde indica que se usa la fuente de alimentación de CA. En este momento, no hay ninguna
batería en el dispositivo o la batería está llena. Los dos colores rojo y verde indican que la batería
se está cargando.

3. Botones de dirección
Incluyendo los botones de arriba, abajo, izquierda, derecha y OK, rápido y conveniente

4. IMPRESIÓN
Imprime la forma de onda del ECG de muestra o termina la impresión.

5. MODO
Cuando el dispositivo esté en la interfaz de muestreo, utilice el botón MODO para seleccionar el
modo de impresión.

6. Botón de ajuste del sistema de adquisición
Recoja la forma de onda del ECG y ajuste el modo de visualización.

7. ON/OFF
Cuando el dispositivo se enciende, presione brevemente este botón, le indicará si debe apagar el
dispositivo, presione prolongadamente este botón para apagar el dispositivo.

4.2.4 Símbolos

~AC

 PACIENTE

Corriente alterna

Equipotencialidad

Precaución: lea las instrucciones (advertencias) cuidadosamente

Pieza aplicada tipo CF a prueba de desbrilación

Interfaz USB

Enchufe del cable conductor

Número de serie

Fabricante

Fecha de fabricación

Código producto

Número de lote

11

12

Sin látex

Límite de temperatura

Límite de presión atmosférica

Límite de humedad

Rappresentante autorizzato nella Comunità europea

Dispositivo médico segun a la Directiva 93/42 / CEE

Conservar en un lugar fresco y seco

Conservar al amparo de la luz solar

Siga las instrucciones de uso

Disposición WEEE

Este lado hacia arriba

Frágil, manipular con cuidado

8

Límite de apilamiento por número

13

Capítulo 5 Precauciones de operación

5.1 Precauciones antes del uso

5.1.1 Para un uso seguro y efectivo, por favor lea cuidadosamente el manual del usuario antes de
su uso.

5.1.2 Controle para asegurarse de que el dispositivo está en buenas condiciones.

5.1.3 El dispositivo se colocará en una superficie plana y se moverá suavemente para evitar
vibraciones o golpes fuertes.

5.1.4 Controle que los cables conductores estén correctamente conectados y que la conexión a
tierra del dispositivo sea correcta.

5.1.5 La frecuencia y el voltaje de la CA deben cumplir con los requisitos, y debe garantizarse
una capacidad de corriente suficiente.

5.1.6 Cuando utilice la batería como fuente de alimentación, compruebe que el voltaje de la
batería y el estado de la misma estén en buenas condiciones, y que la batería tenga suficiente
energía.

5.1.7 Cuando el dispositivo se utiliza junto con otro equipo, todos los dispositivos y el equipo
deben estar conectados a tierra equipotencialmente para proteger al usuario y al operador.

5.1.8 Instale el dispositivo donde sea fácil de conectar a tierra en la sala. No permita que los
cables y los cables conductores conectados a él entren en contacto con otras partes conductoras,
incluyendo la tierra o una cama de hospital.

5.1.9 Limpie el cable conductor con un solvente neutro. No utilice limpiadores a base de alcohol
o germicidas.

5.1.10 Asegúrese de que el dispositivo está funcionando dentro del rango de temperatura
ambiente normal de +5 ℃～+40 ℃. Si el dispositivo se almacena a una temperatura más alta o
más baja, déjelo en el entorno de funcionamiento durante unos 10 minutos antes de utilizarlo
para asegurar su funcionamiento normal.

5.2 Precauciones durante la operación

5.2.1 La impresión puede iniciarse después de que la forma de onda del ECG sea estable.

5.2.2 Durante el uso, el médico debe observar al paciente cuidadosamente y no puede abandonar
el lugar de la operación. Si es necesario, apague la energía o quite el electrodo para asegurar la
seguridad del paciente.

5.2.3 El paciente y el dispositivo solo pueden conectarse mediante cables conductores a través de
los electrodos, para evitar que el paciente toque otras partes del dispositivo o los conductores.

5.2.4 El paciente no puede moverse durante la operación.

5.2.5 No se permite el mantenimiento o la reparación del dispositivo o accesorio durante su uso.

5.3 Precauciones después del uso

5.3.1 Ajuste los estados de todas las funciones a los estados iniciales.

5.3.2 Corte la corriente, quite suavemente los electrodos y las pinzas de las extremidades, luego
quite los cables conductores, no hale con fuerza.

5.3.3 Limpie el dispositivo y todos los accesorios, y guárdelos para el próximo uso.

14

Capítulo 6 Preparaciones antes de la Operación

6.1 Instalación del papel de registro

6.1.1 El dispositivo adopta papel de registro de alta velocidad, su especificación es 110
mm(W)×20 m(L).

6.1.2 El método de instalación del papel de registro se describe a continuación:

(1) Deslice el interruptor de la cubierta hacia la izquierda para abrir la cubierta del
compartimento de papel. Saque el eje del papel, introdúzcalo en el rollo de papel. El lado del
papel con las rejillas debe estar orientado hacia abajo, y luego instálelo en la posición adecuada
en el compartimiento de papel.

Figura 6-1 Instalación del papel de registro

(2) Saque el papel de registro de la ranura de la tapa del compartimento de papel y cierre
la tapa.

6.1.3 Si el papel de registro se agota durante el registro, el dispositivo dejará de imprimir
automáticamente y la pantalla mostrará un aviso de falta de papel, como se muestra en la Figura
6-2.

Figura 6-2 Pedido de falta de papel

15

6.2 Conexión de la fuente de alimentación

6.2.1 CA

Inserte un extremo del cable de alimentación de tres núcleos suministrado en el enchufe de
entrada del dispositivo, e inserte el otro extremo en un enchufe de tres núcleos que cumpla los
requisitos. Asegúrese de que la conexión es segura y fiable, y que el dispositivo se conecta a
tierra automáticamente.

Cuando el dispositivo se utilice junto con otro equipo médico, utilice el cable de
ecualización potencial suministrado para conectar el terminal equipotencial del dispositivo al
terminal equipotencial del equipo conectado, a fin de evitar la corriente de fuga y proteger el
dispositivo.

6.2.2 Batería

El dispositivo tiene una batería de litio recargable incorporada, que no necesita ser
reinstalada por el usuario. Controle la potencia y el estado de la batería antes de usarla.

Nota: Conecte un extremo del cable de ecualización potencial al terminal equipotencial

del dispositivo, y conecte el otro extremo a tierra para mejorar la fiabilidad de la puesta a

tierra. No use otras tuberías como cable de tierra, de lo contrario, el paciente puede correr

el riesgo de sufrir una descarga eléctrica.

6.3 Conexión del cable conductor

Conecte el cable conductor a la interfaz del cable conductor del dispositivo y fíjelo al
dispositivo con las perillas de fijación a ambos lados del cable conductor para evitar una mala
conexión y que afecte a la detección.

Nota: La interfaz del cable conductor no puede utilizarse para otros fines, excepto

como interfaz de entrada de las señales de ECG.

6.4 Instalación del electrodo

La correcta instalación de los electrodos es una parte importante para registrar con precisión
el electrocardiograma. Asegúrese de que los electrodos hagan buen contacto. Electrodos viejos y
nuevos o los electrodos reutilizables y los electrodos desechables no pueden ser usados al mismo
tiempo. Si se utilizan diferentes tipos de electrodos juntos, puede causar un tiempo de
polarización más largo, lo que afectará seriamente al registro del ECG. El electrodo o enchufe
conductor no debe tocar otras superficies de objetos o conductores, como camas de metal. Por
favor, reemplácelos todos cuando actualice los electrodos.

6.4.1 Electrodos de pecho

Como se muestra en la Figura 6-3:

16

Figura 6-3 Instalación de los electrodos de pecho
Los electrodos de pecho deben ser instalados en las siguientes partes:
C1（Vl）: el cuarto espacio intercostal en el margen externo derecho
C2（V2）: el cuarto espacio intercostal en el margen externo izquierdo
C3（V3）: entre C2 y C4
C4（V4）: la intersección entre la línea media de la clavícula y el quinto espacio intercostal
C5（V5）: la línea axilar anterior izquierda en el mismo plano que la C4
C6（V6）: la línea media axilar izquierda en el mismo plano que el C4
Limpie con alcohol la piel del pecho donde se instalarán los electrodos, y aplique algunas

pastas conductoras a esta piel (de unos 25 mm de diámetro) y al borde de la ventosa de
electrodos del pecho. Apriete la bola de succión para instalar el electrodo de pecho en las
posiciones de Cl-C6.

Nota: La capa de pasta conductora debe estar separada de la otra, y los electrodos del

pecho no deben tocarse entre sí para evitar un cortocircuito.

6.4.2 Electrodos de las extremidades

Los electrodos de las extremidades deben ser colocados en la piel fina de las manos y los

pies. Antes de conectarlo, limpie la piel del área de instalación de los electrodos con alcohol, y
luego aplique una pequeña cantidad de pasta conductora sobre la piel limpia. La conexión del
electrodo de las extremidades está mostrada en la Figura 6-4.

Figura 6-4 Instalación de los electrodos de las extremidades

17

Posición del
electrodo

Estándar europeo

Estándar americano

Marca

Color

Marca

Color

Brazo derecho

R

Rojo

RA

Blanco

Brazo izquierdo

L

Amarillo

LA

Negro

Pierna izquierda

F

Verde

LL

Rojo

Pierna derecha

N/RF

Negro

RL

Verde

Pecho 1

Cl

Rojo

Vl

Rojo

Pecho 2

C2

Amarillo

V2

Amarillo

Pecho 3

C3

Verde

V3

Verde

Pecho 4

C4

Marrón

V4

Azul

Pecho 5

C5

Negro

V5

Naranja

Pecho 6

C6

Púrpura

V6

Púrpura

6.4.3 Colores de los cables conductores

Como se muestra en la tabla 6-1:

Tabla 6-1 Colores de los cables conductores

Nota

n Se recomienda instalar los cables conductores después de apagar el dispositivo.
n Aplique la cantidad apropiada de pasta conductora en el electrodo cuando lo instale.
n Si la forma de onda del ECG no aparece durante mucho tiempo, compruebe si el

electrodo hace buen contacto con la piel.

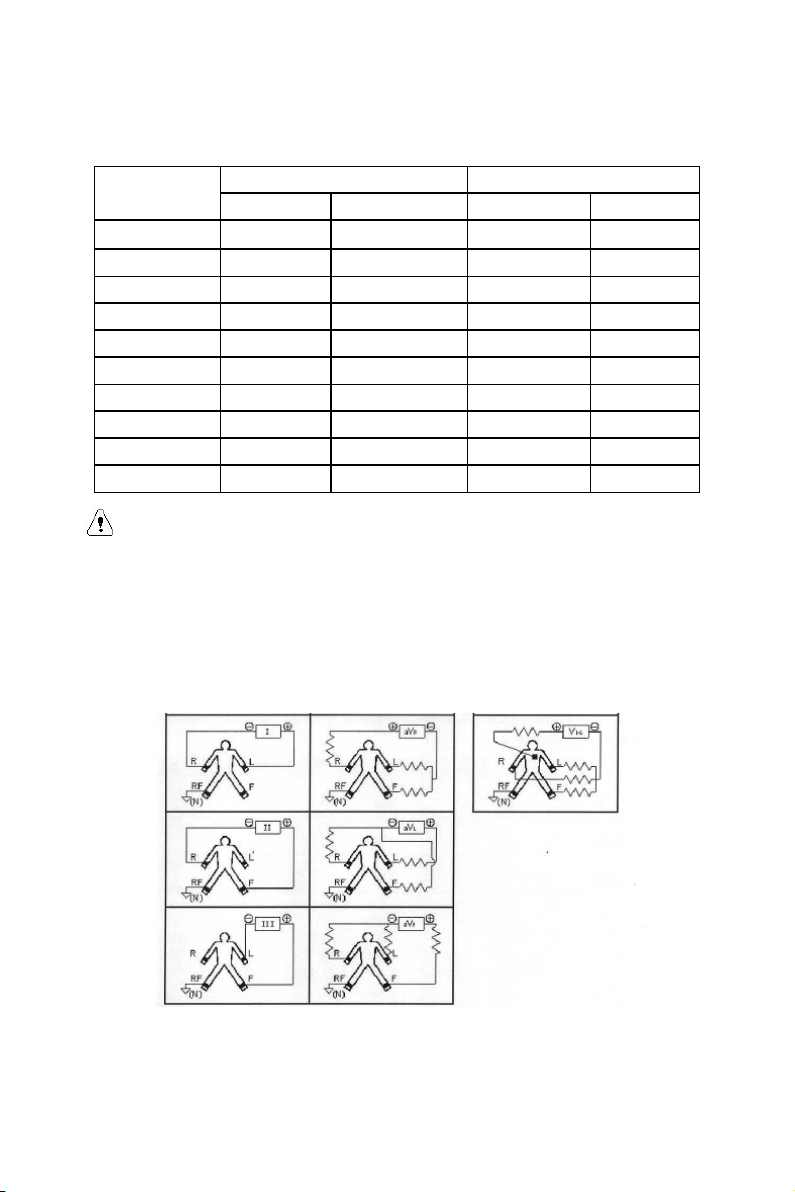

6.4.4 Método y sistema del conductor

Como se muestra en la Figura 6-5:

Figura 6-5 Sistema conductor

6.4.5 Apagado del conductor e indicación de sobrecarga

El dispositivo puede comprobar el estado de la conexión del conductor en cualquier

18

momento. Si se detecta el apagado del conductor o sobrecarga, la pantalla mostrará el
correspondiente código del conductor en la esquina superior izquierda, como se muestra en la
Figura 7-2.

Nota

Ø En el área de apagado del conductor, la fuente roja representa el apagado del

conductor, la fuente amarilla representa la sobrecarga.

Ø Cuando la conexión entre el cable conductor y el paciente/el dispositivo no es fiable, y

la señal de ECG no se puede transmitir correctamente, el dispositivo muestra el
apagado del conductor.

19

Capítulo 7 Instrucciones de operación y ajuste de parámetros

7.1 Interfaz Principal

Uso del almacenamiento en disco Cuenta de archivo del paciente actual Estado de energía

Botones funcionales Figura 7-1

1. Hora

La hora del sistema puede ser ajustada en , así que el tiempo de detalle del registro del

ECG puede ser anotado.

2. Uso de la memoria
Muestra directamente la capacidad del espacio de memoria según el uso real. La parte verde
representa el uso de la memoria, la parte blanca representa el espacio de memoria restante.

3. Número total de casos almacenados en la memoria

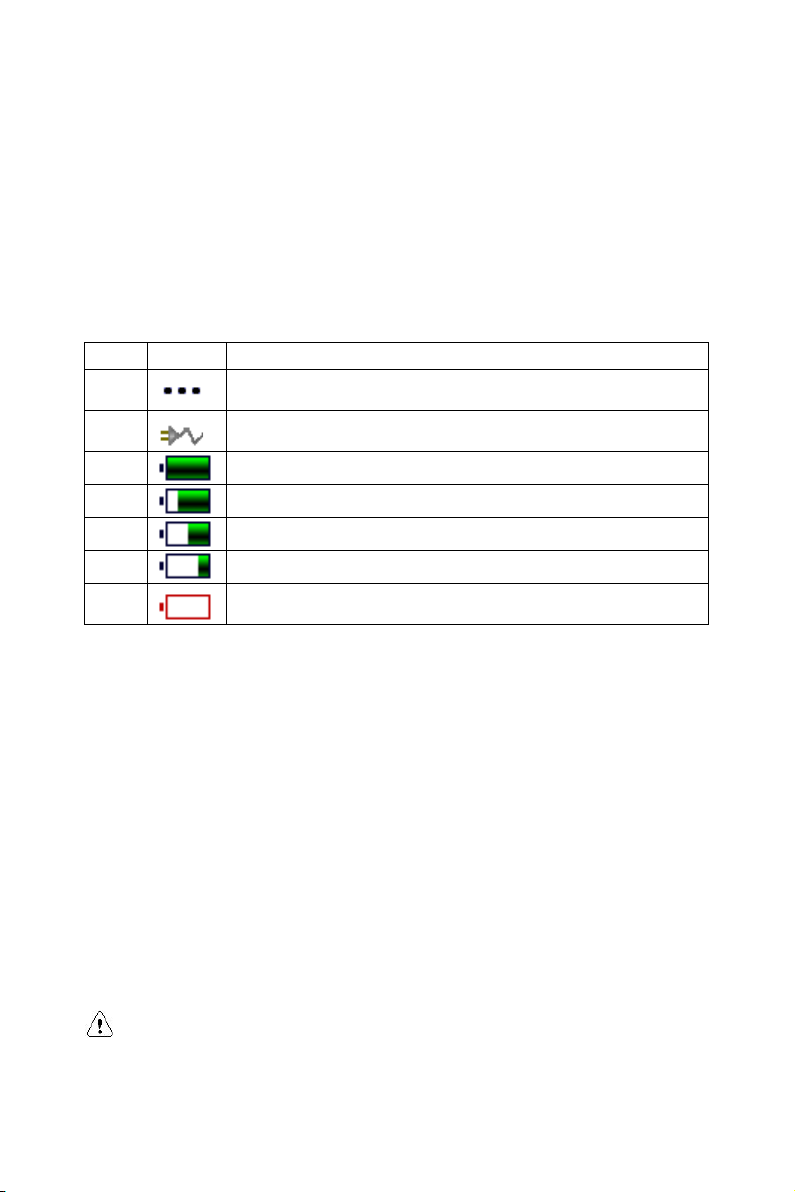

4. Nivel de la batería (consulte 9.1)

5. Panel funcional:

Para entrar en la interfaz de muestreo, generalmente, el dispositivo entrará

automáticamente en esta interfaz después de encenderse

para entrar en la interfaz de gestión de casos, en esta interfaz, el usuario puede

consultar, modificar o borrar la información del caso

para ver la colocación de los conductores

para ajustar hora y fecha

20

para realizar el ajuste del sistema

para realizar el ajuste de las muestras

para ajustar los parámetros utilizados en el análisis automático

para ajustar el modo, estilo y contenido de la impresión, etc.

para ver la información acerca de nuestra empresa, versión software.

Interruptor rápido: use los botones

módulo funcional, después de seleccionarlo, pulse el botón para introducir su

configuración.

Ajuste rápido: Haga clic en el módulo funcional de la pantalla para configurar rápidamente la

función correspondiente.

7.2 Interfaz de muestreo

Haga clic en la interfaz principal o presione el botón para entrar en la interfaz

de muestreo.

Nota: Hay un tiempo de entrada de los casos en el entorno del sistema, en

predeterminado, por lo tanto, la información del caso debe ser introducida antes del

muestreo formal. (consulte 7.3 para los detalles)

La interfaz de muestreo proporciona varios modos de visualización de los conductores,

incluyendo conductor-3, conductor-6 y conductor-12. La siguiente figura usa conductor 12 como
un ejemplo:

del teclado para cambiar entre cada

21

Contenido de la pantalla

Explicación

Proceso…

Se está imprimiendo.

Esperando…

Está terminando de imprimir.

No hay papel.

Falta de papel, el usuario debe reiniciar la impresión después
de cargar el papel.

Tiempo de espera de
impresión.

Falla de comunicación entre este sistema y el subsistema de
impresión.

Tiempo de espera ECG

Falla de comunicación entre este sistema y el subsistema de
muestreo.

Baja Potencia

Baja potencia, no puede comenzar la impresión.

HR Conductor apagado y sobrecarga Indicación de estado de impresión

Figura 7-2

Barra de estado

1. HR: valor actual de la muestra de frecuencia cardíaca

2. Conductor apagado y sobrecarga: En modo demo, muestra “DEMO ECG”. En el modo de
muestreo, muestra el estado del conductor detectado. Un icono rojo representa el conductor
apagado. Un icono de conductor amarillo representa sobrecarga.

3. Indicación de estado de impresión:

Campo de la pantalla

La pantalla muestra una forma de onda de ECG del conductor 12, al hacer doble clic en la

forma de onda, puede cambiar entre conductor 3, conductor 6 y conductor 12.

Campo de operación

Controle el modo de visualización de la impresión del dispositivo a través de los
correspondientes ajustes de funcionamiento.

1. Velocidad: haga clic en la pantalla para cambiar la velocidad entre 12.5 mm/s, 25 mm/s y 50
mm/s.

2. Ganancia (sensibilidad): haga clic en la pantalla para cambiar la ganancia entre 5 mm/mV, 10
mm/mV y 20 mm/mV. La señal de voltaje de calibración y la ganancia total (sensibilidad) se
pueden comprobar mediante la función de calibración.

22

3. Filtro: haga clic en la pantalla para cambiar el filtro entre sin filtro, filtro CA , filtro EMG y
filtro DFT.

4. Modo de impresión: use el botón para cambiar el modo de impresión entre Manual,
Auto 6×2+1, Auto 6×2, Auto 4×3+1, Auto 4×3, Auto 3×4+1, Auto 3×4, Auto 2×6+1, Auto 2×6,

Ritmo 7, Ritmo 6, Ritmo 5, Ritmo 4, Ritmo 3 y Ritmo 2.

5. Imprimir/finalizar impresión use el botón para iniciar o finalizar la operación de
impresión.

Modo auto: Después de empezar a imprimir, el sistema imprime y almacena automáticamente
la forma de onda del ECG de 12 conductores en tiempo real. La longitud está determinada por
los ajustes pertinentes en la configuración de la impresión. En función de los ajustes, se
imprimen los datos y las conclusiones del análisis automático, y el sistema termina la impresión
automáticamente.

Modo manual: Después de comenzar a imprimir, el usuario necesita cambiar el electrodo para

imprimir la forma de onda de los diferentes electrodos, es decir, el ECG impreso en el modo

manual es asíncrono, y los datos no se guardan. El usuario necesita pulsar el botón PRINT de

nuevo cuando la impresión necesita terminarse.

6. Muestreo final: Después de que el dispositivo comienza el muestreo use el botón
para terminar el muestreo y volver a la interfaz principal.

7.3 Interfaz de entrada de información del caso

Debido a la diferencia de ajuste del sistema (véase 7.6), el usuario puede elegir entre

introducir la información del caso antes o después de la toma del muestreo, o no introducir la
información del caso, el cuadro de diálogo se muestra a continuación:

23

Figura 7-3

Después de seleccionar un cuadro de edición, al presionar el botón podría aparecer un

teclado software como el que se muestra a continuación. Haciendo clic en “Mayúsculas” se

puede cambiar entre números, letras minúsculas, letras mayúsculas y símbolos. “Espacio” es la

tecla de espacio, presiónela para introducir un espacio; “Retroceso” es la tecla de retroceso,

presiónela para borrar el último carácter introducido. Haga clic en “OK” para confirmar la

entrada y salir de la interfaz.

Figura 7-4

El teclado puede tener restricciones de entrada según la limitación del contenido. Las teclas
restringidas estarán en gris y no estarán disponibles, como se muestra a continuación:

Figura 7-5

7.4 Manejo de caso

En la interfaz principal, haga clic en para entrar en la interfaz de manejo de caso,

como se muestra a continuación:

24

Figura 7-6

La interfaz anterior muestra todos los registros médicos almacenados en el dispositivo. El

usuario puede buscar los casos necesarios mediante la función de consulta en la interfaz
(consulte 7,4.1), modificar o eliminar la información del caso mediante la función de edición y
revisar la información del caso almacenada.

Haga clic en para saltar a la primera página de la lista de casos.

Haga clic en para saltar a la última página de la lista de casos.

Haga clic en para saltar a la página anterior.

Haga clic en para saltar a la siguiente página.

En el campo de operación, “Lista de Todo”contiene menús de

exportar los casos al dispositivo al (cms600g_archivo) de un disco U a través de la

interfaz USB.

25

7.4.1 Consulta

Haga clic en “Consulta” para entrar en la interfaz de consulta que se muestra a continuación.

Introduzca las condiciones de la consulta y pulse “Consulta” para obtener los resultados
esperados. Después de hacer clic en “Borrar”, el sistema borrará todas las condiciones de
consulta que entraron.

Figura 7-8

“Cond.And” y “Cond.Or” indican el modo de concordancia de las condiciones de consulta.

Puede elegir una de las dos. Si selecciona “Cond.And”, los resultados de la consulta que se
muestran satisfarán todas las condiciones introducidas al mismo tiempo; si selecciona “Cond.Or”,
los resultados de la consulta que se muestran solo tienen que satisfacer cualquiera de las
condiciones introducidas.

Sugerencia: Cuando hay muchos casos, sería mejor introducir condiciones de consulta
precisas y elegir “Cond.And” para encontrar rápidamente el caso.

7.4.2 Revisión

En la interfaz de gestión de casos, seleccione un caso para ser revisado, haga clic en

“Revisión” para mostrar la información del caso. El usuario puede modificar la información del
paciente, después de hacer clic en “Guardar”, la información será cambiada. Tenga en cuenta que
la modificación es irreversible.

Asegúrese de que la información de entrada es correcta, haga clic en “Revisión” para entrar

en la interfaz de revisión, que es similar a la interfaz de muestreo.

26

Figura 7-9

Haga clic en “Diagnosis” para entrar en la interfaz de diagnóstico que se muestra a

continuación, y haga doble clic para ver una sola forma de onda QRS. Si la longitud de un caso

es mayor de 6s, haciendo clic en “Start” podría revisar en modo dinámico, y el botón se

convierte en Stop, durante la revisión dinámica, y “Diagnosis” no se pueden utilizar;

si la longitud de un caso es menor de 6s, “Start” está gris y no está disponible.

Figura 7-10

En la interfaz de revisión, el usuario puede utilizar el botón para cambiar el

modo de impresión y utilizar para imprimir.

7.5 Ajuste de la fecha y hora

En la interfaz principal, haga clic en para entrar en la siguiente interfaz para ajustar

la fecha y la hora.

27

Artículo

Opciones

Descripción

Luz de fondo

[30Segundos]/[1 Minuto]/[2

Si no se realiza ninguna operación después

Figura 7-11

En la interfaz actual, el usuario puede cambiar los artículos mediante los botones

, y ajustar el contenido del artículo por medio de los botones . También se

puede cambiar a través de la función de la pantalla táctil, que es conveniente y rápida.

7.6 Ajuste del sistema

En la interfaz principal, haga clic en para entrar en la interfaz de ajuste del sistema,

como se muestra a continuación:

Figura 7-12

Después de hacer clic en “Predeterminado”,el sistema restaurará todos los ajustes a los

valores predeterminados.

El contenido opcional de cada elemento de ajuste y su descripción se muestran en la

siguiente tabla:

28

Minutos] /[5 Minutos]/
[10 Minutos]/[Siempre
Encendida]

de alcanzar el tiempo establecido, la luz de
fondo de la pantalla se apagará. Si está
ajustada en “Siempre encendida”, la luz de
fondo estará encendida siempre.

Grados de
luz

/[40% grados]/
[60% grados]/[80% grados]/
[100% grados]

Después de ajustar el grado de luz, la
pantalla mostrará una intensidad de luz de
fondo diferente.

Auto
Apagado

[Ninguno]/[1 Minuto]/
[3 Minutos]/[5 Minutos]/
[10 Minutos]/
[15 Minutos]/[30 Minutos]/
[60 Minutos]

Si no se realiza ninguna operación después
de alcanzar el tiempo establecido, el sistema
se apagará automáticamente. Si está ajustada
en “Ninguna”, el sistema estará encendido
siempre.

Baja
Potencia

[Ninguno]/[Solo una
vez]/[Siempre]

Determina el método de alarma que el
dispositivo utiliza en baja potencia.

Frecuencia
del filtro

[50Hz/35Hz]/[50Hz/25Hz]/
[60Hz/25Hz]/[60Hz/35Hz]

Para ajustar los parámetros del Filtro CA y
el filtro EMG.

Idioma

[Inglés]/[Chino], etc.

Para ajustar el idioma predeterminado del
sistema.

Sonido K-B

on/off

Si se selecciona, el botón emite un sonido
mientras se presiona, de lo contrario, no
habrá ningún sonido.

Modalidad
Demo

on/off

Si se selecciona, el sistema funcionará en
modo de demostración; de lo contrario, el
sistema funcionará en modo de muestreo.

7.7 Ajuste del muestreo

En la interfaz principal, haga clic en para entrar en la interfaz de ajuste del muestreo,

como se muestra a continuación:

Figura 7-13

29

Artículo

Opciones

Descripción

Filtro CA

[ON]/[OFF]

Encienda o apague el filtro CA.

Filtro EMG

[ON]/[OFF]

Encienda o apague el filtro
EMG.

Filtro DFT

[ON]/[OFF]

Encienda o apague el filtro de
Línea de base.

Info de Entrada

[Antes]/[Después]/
[NingunoEntrada]

Ajuste para introducir la
información del caso antes o
después del muestreo, o no
introducir

Mostrar Estilo

[3 Conductores]/
[6 Conductores]/[12 Conductores]

Ajuste el método de
visualización del ECG.

Mostrar
Ganancia

[5mm/mV]/[10mm/mV]/
[20mm/mV]

Ajuste la ganancia del ECG
visualizado.

Mostrar
Velocidad

[12.5mm/s]/[25mm/s]/[50mm/s]

Ajuste la velocidad del ECG
visualizado, durante la
impresión, el modo auto y el
modo ritmo no resisten la
velocidad de 5 mm/s, 10 mm/s o

12.5 mm/s.

Después de hacer clic en “Predeterminado”,el sistema restaurará todos los ajustes a los

valores predeterminados.

El contenido opcional de cada elemento de ajuste y su descripción se muestran en la

siguiente tabla:

7.8 Ajuste de la impresión

En la interfaz principal, haga clic en para entrar en la interfaz de ajuste de la

impresión, como se muestra a continuación:

30

Artículo

Opciones

Descripción

Modo de
Impresión

[Auto 6×2+1]/ [Auto 6×2]/
[Auto 4×3+1]/ [Auto 4×3]/
[Auto 3×4+1]/ [Auto 3×4]/
[Auto 2×6+1]/ [Auto 2×6]/
[Ritmo 7]/ [Ritmo 6]/
[Ritmo 5]/ [Ritmo 4]/
[Ritmo 3] y [Ritmo 2]/
[Manual]

El sistema toma la opción seleccionada
como modo de impresión predeterminada.

Ganancia del
Conductor

[Inteligente]/[Actual]

La opción seleccionada se utilizará como
modo de ganancia de impresión.
"Inteligente" significa que el sistema ajustará
la ganancia automáticamente para adaptarse
a la altura del papel; "Actual" significa que
utilizará la ganancia de la forma de onda de
la pantalla como la de la impresión.

Auto Banda

[3 seg]/[4 seg]/[5 seg]/
[6 seg]/[8 seg]/[10 seg]/
[15 seg]/[20 seg]/[25 seg]

El sistema toma la opción seleccionada
como la longitud de tiempo de impresión de
cada banda.

Ritmo de la
Banda

[10 seg]/[15 seg]/
[20 seg]/[25 seg]/[30 seg]

Cuando el “Modo de Impresión” está
ajustado en “Ritmo 12” “Ritmo 10” “Ritmo
8” o “Ritmo 6”, el sistema toma la opción

Figura 7-14

Después de hacer clic en “Predeterminado”,el sistema restaurará todos los ajustes a los

valores predeterminados.

El contenido opcional de cada elemento de ajuste y su descripción se muestran en la

siguiente tabla:

31

seleccionada como la longitud de tiempo de
impresión de cada forma de onda.

Promedio
QRS

[6×2+ Marca]/[6×2]/
[4×3+ Marca]/[4×3]/[3×4+
Marca]/[3×4]/[Ninguno]

Cuando el “Modo de Impresión” está
ajustado en “Auto” o “Ritmo”, el sistema
utiliza el formato seleccionado para imprimir
la forma de onda QRS promedio.

Auto-Diagnós
tico

[All]/[Datos]/[Conclusión]/
[Ninguno]

El diagnóstico contiene datos y conclusión
en dos partes, que pueden ser elegidos por el
usuario como demanda.

Periódico

[OFF]/[para 1 min]/[para 2
min] /[para 5 min]/[para 10
min]/[para 20 min]/[para
30 min]/[para 60 min]

Durante el proceso de adquisición de un
ECG, el sistema activará automáticamente la
operación de impresión según el intervalo de
tiempo seleccionado. Cuando el modo de
impresión es manual, la impresión se
realizará en formato “Auto 12×1”, de lo
contrario, se realizará de acuerdo con el
modo de ajuste actual.

Nota 1: Los ajustes de banda automática, banda de ritmo, QRS promedio, diagnóstico

automático e impresión periódica solo son opciones en el modo automático y en el modo de
ritmo.

Nota 2: Si la duración del tiempo de impresión es inferior a 8s, el tiempo de muestreo y

análisis será de 8s; si la duración del tiempo de impresión es igual o superior a 8s, el tiempo
de muestreo y análisis se mantiene igual con el tiempo de impresión.

7.9 Colocación del conductor

En la interfaz principal, haga clic en para ver el diagrama esquemático de la

colocación del conductor, la Norma Europea se muestra a continuación:

32

Figura 7-15

El estándar americano se muestra a continuación:

Figura 7-16

7.10 Acerca de

En la interfaz principal, haga clic en para ver la información acerca del dispositivo,

como se muestra a continuación:

33

Figura 7-17

34

Capítulo 8 Solución de problemas

8.1 Apagado automático

Ø La batería está casi agotada, lo que provoca la acción del circuito de protección contra la

sobredescarga.

Ø El voltaje de la fuente de alimentación de CA es demasiado alto, lo que provoca la acción

del circuito de protección contra sobretensiones.

8.2 Interferencia de CA

Ø ¿Si el dispositivo está conectado a tierra de forma fiable?
Ø ¿Si el electrodo o el cable conductor está conectado correctamente?
Ø ¿Si los electrodos y la piel están cubiertos con suficiente pasta conductora?.
Ø ¿Si la cama de metal está conectada a tierra de forma fiable?
Ø ¿Si el paciente está tocando la pared o partes metálicas de la cama?
Ø ¿Si el paciente toca a otras personas?
Ø ¿Si hay equipos eléctricos de alta potencia trabajando cerca? Como una máquina de rayos

X o un dispositivo ultrasónico, etc.

Nota: Si no se puede eliminar la interferencia después de tomar las medidas anteriores,

por favor, utilice un filtro de CA.

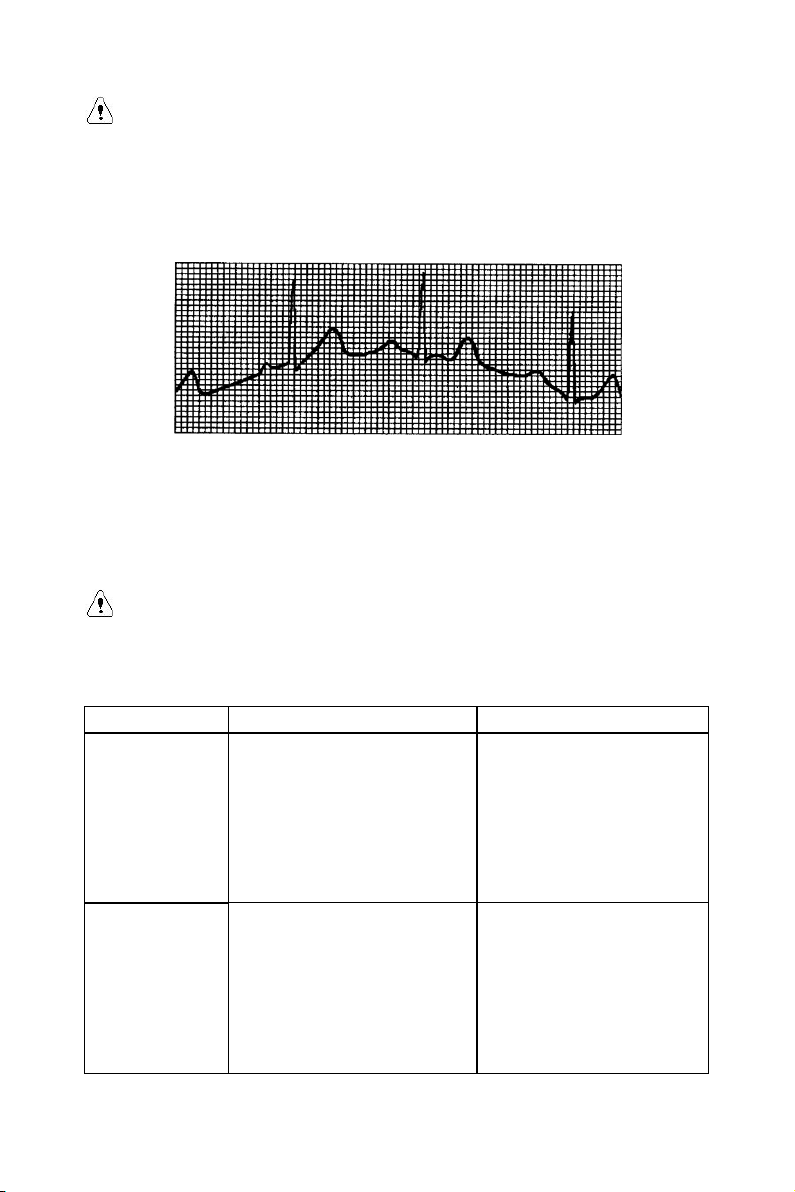

8.3 Interferencia EMG

Ø ¿Si la habitación es cómoda?
Ø ¿Si el paciente está nervioso?
Ø ¿Si el espacio de la cama es estrecho?
Ø ¿Si el paciente habla durante el registro?
Ø ¿Si el electrodo de la extremidad está demasiado apretado?

35

Fenómeno

Causa de la falla

Soluciones

Interferencia
demasiado
grande, forma de
onda desordenada

1. El cable de tierra no está
conectado de forma fiable.

2. Los cables conductores no están
conectados de forma fiable.

3. Hay interferencia de CA.

4. El paciente está nervioso y no
se mantiene tranquilo.

1. Controle el cable de
alimentación y los cables
conductores.

2. Deje que el paciente se
prepare para la medición.

Rebaba de la línea
de base

1. La interferencia de la CA es
grande.

2. El paciente está nervioso, y la
interferencia del EMG es grande.

1. Mejore el medio ambiente.

2. Si la cama es de acero,
reemplácela.

3. El cable de alimentación y
los cables conductores no están
paralelo ni demasiado cerca uno
del otro.

Nota: Si no se puede eliminar la interferencia después de tomar las medidas anteriores,

por favor, utilice un filtro EMG. La forma de onda del ECG registrada en este momento se

atenuará ligeramente.

8.4 Desviación de la línea de base

Ø ¿Si la instalación de los electrodos es estable?
Ø ¿Si la conexión de los conductores o los electrodos es fiable?
Ø ¿Si los electrodos y la piel del paciente se limpian y se embadurnan con suficiente pasta

conductora?

Ø ¿Si es causado por el movimiento o la respiración del paciente?
Ø ¿Si los electrodos o los conductores están mal conectados?

Nota: Si no se puede eliminar la interferencia después de tomar las medidas anteriores,

por favor, utilice un filtro de línea de base.

8.5 Lista de solución de problemas

36

No es una forma
de onda regular,
gran figura
ascendente y
descendente

1. Mala conductividad del
electrodo.

2. Batería baja.

3. Mala conexión entre los
electrodos y la piel del paciente.

4. Conexión floja entre los cables
conductores y el enchufe del
dispositivo.

5. Mala conexión entre los
electrodos y los cables
conductores.

1. Use alcohol de alta calidad.

2. Limpie el trozo de electrodo
y la piel bajo el electrodo c on
alcohol.

3. Cargue la batería.

Borrador de la
línea de base

1. Baja potencia.

2. Movimiento del paciente.

1. Cargue la batería.

2. Mantenga al paciente quieto.

Forma de onda
poco clara

1. Batería baja.

2. La superficie del cabezal de la
impresora está sucia.

3. El problema del papel térmico.

1. Cargue la batería.

2. Corte la energía, limpie el
cabezal de la impresora con
alcohol, seque al aire.

2. Sustituya el papel térmico de
impresión por uno específico.

37

Nº.

Icono

Descripción

a

Se desconoce el estado de la batería, generalmente aparece dentro de 1
minuto después de encenderla.

b

Usando una fuente de alimentación de CA, y la batería está llena o no
hay batería en el dispositivo

c Usando la batería, y la batería está llena

d Usando la batería, y el nivel de la batería es de 3/4 de la batería llena

e Usando la batería, y el nivel de la batería es de 1/2 de la batería llena

f Usando la batería, y el nivel de la batería es de 1/4 de la batería llena

g

Usando la batería, y la batería está baja. Se recomienda cargar la batería
antes de usarla o adoptar una fuente de alimentación de CA.

Capítulo 9 Mantenimiento

9.1 Batería

9.1.1 El dispositivo está diseñado con una batería de litio recargable incorporada totalmente
sellada y que no requiere mantenimiento, y también está equipado con un perfecto sistema de
monitorización de auto-carga-descarga. Cuando el dispositivo está conectado a una fuente de
alimentación de CA, la batería se carga automáticamente. El estado de la batería se mostrará en
el borde derecho de la pantalla LCD en estado de encendido, como se muestra en la Tabla 9-1.
Después de estar absolutamente descargada, la batería necesita 5 horas para cargarse al 90%, y
5,5 horas para cargarse a capacidad completa.

Nota: Al cargar la batería, el estado visualizado del nivel de la batería cambia entre el
icono f y el icono c.

9.1.2 El dispositivo puede imprimir continuamente durante 1,5 horas o trabajar durante más de 4
horas en modo de espera cuando la batería está completamente cargada. Cuando el dispositivo
funciona con batería, se mostrará un icono de batería en la pantalla LCD, que muestra la
capacidad de la batería en 5 modos. Cuando la capacidad de la batería es demasiado baja para
que el dispositivo funcione, se apagará automáticamente para evitar un daño permanente a la
misma.
Nota: Los datos anteriores se obtienen imprimiendo una forma de onda de demostración bajo el
entorno de prueba de temperatura 25℃, velocidad 25mm/s y ganancia 10mm/mV. En el uso real,
el tiempo de operación puede reducirse debido a la condición y el entorno de la operación.

9.1.3 La batería debe recargarse un tiempo después de descargarse completamente. Si no se
utiliza durante un largo período, la batería debe recargarse cada 3 meses, lo que puede prolongar
su vida útil.

9.1.4 Cuando la batería no puede recargarse o funciona no más de 10 minutos después de haberla
cargado completamente, por favor reemplace la batería.

Nota

l No intente desmontar la batería sellada sin permiso. La sustitución de la batería la

llevará a cabo personal profesional de mantenimiento autorizado por nuestra

38

empresa, y se utilizará el mismo modelo de batería recargable proporcionado por la
misma.

l No toque los terminales positivo y negativo de la batería directamente con el cable, de

lo contrario hay peligro de incendio.

l No utilice la batería cerca de fuentes de fuego o en ambientes donde la temperatura

exceda los 60°C. No caliente la batería ni la arroje al fuego, al agua y evite las
salpicaduras de agua.

l No perfore, martille o golpee la batería o la destruya por otros medios, ya que de lo

contrario provocará el sobrecalentamiento de la batería, el humo, la deformación o el
peligro de quemaduras.

l Manténgase alejado de la batería cuando aparezca una fuga o emita un olor

desagradable. Si el electrolito de la batería se filtra en la piel o la ropa, límpielo con
agua inmediatamente. Si el electrolito entra accidentalmente en los ojos, no los frote,
límpielos inmediatamente con agua y consulte a un médico.

l Si la batería alcanza su vida útil, o si aparece un olor, deformación, decoloración o

distorsión en la batería, por favor deje de usarla y deséchela de acuerdo con las
regulaciones locales.

9.2 Papel de registro

Para garantizar la calidad de la forma de onda del ECG, por favor use el papel de registro

térmico de alta velocidad suministrado o especificado por la empresa. Si usa un papel de registro
no especificado, la forma de onda del ECG registrado puede estar borrosa, descolorida y la
alimentación del papel puede no ser suave. Esto puede incluso aumentar el desgaste del
dispositivo y acortar la vida útil de piezas importantes como el cabezal de impresión térmica.
Para obtener información sobre cómo comprar ese papel de registro, por favor, póngase en
contacto con su distribuidor o con la empresa. ¡Por favor, tenga cuidado!

9.2.1 Cuando se usa el papel de registro, no está permitido en lo absoluto utilizarlo con cera en la
superficie o en color grisáceo/negro. De lo contrario, la cera se pegará a la parte calefactora del
cabezal de impresión, lo que dará lugar a un trabajo anormal o a daños en el cabezal de
impresión.

9.2.2 La alta temperatura, la humedad y la luz solar pueden hacer que el papel de registro cambie
de color. Por favor, mantenga el papel de registro en un lugar seco y fresco.

9.2.3 Por favor, no coloque el papel de registro bajo luz fluorescente durante mucho tiempo, de
lo contrario afectará el efecto del registro.

9.2.4 Por favor, no coloque el papel de registro junto con el plástico PVC, de lo contrario el color
del mismo cambiará.

9.2.5 Por favor, use el papel de registro con la dimensión especificada. El papel de registro que
no cumple con los requisitos puede dañar el cabezal de impresión térmica o el rodillo de goma de
silicona.

9.3 Mantenimiento después del uso

9.3.1 Pulse el botón para apagar el dispositivo.

39

Marca

L R C1

C2

C3

C4

C5

C6 F N

Posición del pin

10 9 12 1 2 3 4 5 11

14

9.3.2 Desconecte el cable de alimentación y los cables conductores. Sostenga la cabeza del
enchufe para desconectarlo, y no hale el cable con fuerza directamente.

9.3.3 Limpie el dispositivo y los accesorios, cúbralos contra el polvo.

9.3.4 Almacene el dispositivo en un lugar fresco y seco, evite las vibraciones fuertes al moverlo.

9.3.5 Cuando limpie el dispositivo, no lo sumerja en el limpiador. La fuente de alimentación
debe cortarse antes de la limpieza. Use detergentes neutros para la limpieza. No use ningún
detergente o desinfectante que contenga alcohol.

9.4 Cables conductores y electrodos

9.4.1 La conectividad del cable conductor puede ser detectada por el multímetro. Controle si
cada cable conductor hace buen contacto de acuerdo con la siguiente tabla. La resistencia de cada
cable desde el enchufe del electrodo hasta la clavija correspondiente en el enchufe del cable
conductor debe ser menor de 10Ω. La integridad del cable conductor debe ser controlada
regularmente. Cualquier daño en el cable conductor causará una forma de onda falsa del
conductor correspondiente o de todos los conductores en el ECG. El cable conductor puede
limpiarse con un solvente neutro. No use el detergente o germicida que contenga alcohol (Por
favor, no sumerja los cables conductores en líquido para limpieza).

Nota: La resistencia del cable conductor con la función de protección a prueba de
desfibrilación es aproximadamente 10KΩ.

Tabla 9-2 Marca del cable conductor y la tabla de posición del pin

9.4.2 Doblar o anudar acortará la vida útil del cable conductor. Cuando lo use, por favor
enderece el cable conductor primero.

9.4.3 El electrodo debe estar bien almacenado. Después de un uso prolongado, la superficie del
electrodo puede oxidarse y decolorarse debido a la corrosión y otros factore s, que pueden afectar
a la adquisición de la señal. En este caso, el electrodo debe reemplazarse.

9.5 Rodillo de goma de silicona

El rodillo de goma de silicona debe estar liso y libre de manchas, de lo contrario afectará el
efecto de registro del ECG. Para quitar las manchas del rodillo, por favor use un paño limpio y
suave humedecido con una pequeña cantidad de alcohol para limpiarlo a lo largo de la dirección
longitudinal, y desplace el rodillo en la dirección de transporte del papel mientras lo limpia hasta
que esté limpio.

9.6 Limpieza del cabezal de impresión térmica

La suciedad y el polvo en la superficie de la HTP pueden afectar a la claridad de la forma de
onda. Para limpiar la superficie del cabezal de impresión, abra la tapa del compartimento de
papel después de apagar el dispositivo, utilice un paño limpio y suave humedecido con alcohol
para limpiar la superficie con cuidado. Para las manchas residuales del cabezal de impresión,
humedézcalo primero con un poco de alcohol y luego límpielo con un paño suave. Nunca use
objetos duros para rayar la superficie, de lo contrario el cabezal de impresión se dañará. Espere

40

hasta que el alcohol se haya evaporado, luego cierre la tapa del compartimento de papel. El
cabezal de impresión debe limpiarse al menos una vez al mes durante su uso normal.

9.7 Eliminación de los desechos de productos

La eliminación de los materiales de embalaje, las pilas usadas y los dispositivos al final de

su vida útil debe obedecer a las leyes y reglamentos locales, y el usuario debe tratar los
productos y materiales desechados adecuadamente de acuerdo con las leyes y reglamentos, y
tratar de apoyar la labor de clasificación y reciclaje.

9.8 Otros

9.8.1 No abra la caja del dispositivo para evitar el peligro de una descarga eléctrica.

9.8.2 Los esquemas de los circuitos asociados al dispositivo y la lista de piezas críticas solo están
disponibles para el personal autorizado de la estación de servicio o de mantenimiento, que es
responsable del mantenimiento del dispositivo.

9.8.3 El dispositivo pertenece a un instrumento de medición. El usuario deberá enviar el
dispositivo a la institución nacional de inspección designada para su inspección de acuerdo con
los requisitos del procedimiento nacional de verificación metrológica. El dispositivo se
inspeccionará al menos una vez al año, y todos los accesorios deberán ser inspeccionados y
mantenidos regularmente (al menos una vez cada seis meses).

41

Nombre

Cantidad

Electrocardiógrafo

1 pza

Electrodos de pecho (ventosa/trozo de

electrodos)

1 set (6 pza)

Electrodos de las extremidades (clip de

extremidad)

1 set (4 pza)

Cable conductor ECG

1 pza

Cable de ecualización potencial

1 pza

Cable de alimentación

1pc

Manual del usuario

1 pza

Papel de registro

1 pza

Capítulo 10 Albarán y Accesorios

10.1 Accesorios de acompañamiento

Cuando el dispositivo se envía desde la fábrica, el embalaje intacto debe contener el

siguiente contenido, como se muestra en la Tabla 10-1:

Tabla 10-1 Albarán y accesorios

10.2 Notas

10.2.1 Por favor, siga las instrucciones del paquete cuando lo abra.

10.2.2 Después de desembalar, por favor, compruebe los accesorios y los documentos de
acompañamiento de acuerdo con el albarán, y luego empiece a inspeccionar el dispositivo.

10.2.3 Si el contenido del embalaje no cumple con los requisitos o el dispositivo no funciona
correctamente, por favor, póngase en contacto con nuestra empresa inmediatamente.

10.2.4 Por favor, use los accesorios proporcionados por nuestra empresa, de lo contrario el
rendimiento y la seguridad del dispositivo pueden verse afectados. Si es necesario usar
accesorios proporcionados por otra empresa, por favor consulte primero con el servicio
post-venta de nuestra empresa, o no nos haremos responsables de los daños causados.

10.2.5 El paquete se deberá conservar para su uso futuro en el mantenimiento regular o la
reparación del dispositivo.

42

Nº.

Parámetro

Unidad

1

HR

bpm

2

Intervalo-PR

ms

3

Duración-P

ms

4

Duración-QRS

ms

5

Duración-T

ms

6

QT/QTc

ms

7

P/QRS/T eje eléctrico

gra

8

R(V5)/S(V1)

mV

9

R(V5)+S(V1)

mV

Nº.

Artículo

1

No anormal

2

Bradicardia en modo sinusal

3

Taquicardia en modo sinusal

4

Hipertrofia de la aurícula izquierda

5

Hipertrofia de la aurícula derecha

6

Hipertrofia de la aurícula dual

7

QRS de bajo voltaje

Apéndice I Guía de Medición e Interpretación Automatizada de ECG

1. Introducción

El apéndice describe las funciones de la medición automatizada de ECG y la interpretación

automatizada. Explica el método de aplicación específico, el algoritmo y las fórmulas
relacionadas con estas dos funciones, así como el contenido resultante de la medición y la
interpretación automatizada.

De acuerdo con el requerimiento de la IEC60601-2-51:2003 Equipo eléctrico médico -

Parte 2-51: Requisitos particulares para la seguridad, incluida la actuación esencial, del
registro y análisis de electrocardiógrafos de un solo canal y multicanales, Cláusula 50 Exactitud
de los datos de funcionamiento, el apéndice da una descripción del proceso de verificación y los

resultados de la actuación para la medición e interpretación automatizada.

2. Parámetros de medición automatizada y elementos de interpretación automatizada

El parámetro de medición de la salida, el elemento de interpretación y otros que requieren

explicación son los siguientes:

2.1 Parámetros de medición

2.2 Elementos de interpretación

43

8

Eje eléctrico cardíaco normal

9

Desviación del eje izquierdo

10

Desviación del eje derecho

11

Bloque de Rama Derecha del paquete completo

12

Bloque de Rama Izquierda del paquete completo

13

Sin Bloque de Rama Derecha del paquete completo

14

Sin Bloque de Rama Izquierda del paquete completo

15

V1 muestra el tipo RSR

16

Bloqueo fascicular anterior izquierdo

17

Bloqueo fascicular posterior izquierdo

18

Hipertrofia del ventrículo izquierdo

19

Hipertrofia del ventrículo derecho

20

I bloqueo auriculoventricular

21

Anteropsetal temprano MI

22

Posible agudo anteroseptal parte anterior MI

23

Anteroseptal viejo MI

24

Anterior temprano MI

25

Posible agudo anterior MI

26

Viejo anterior MI

27

Extensivo anterior temprano MI

28

Posible agudo extensivo anterior MI

29

Viejo extensivo anterior MI

30

Apical temprano MI

31

Apical agudo MI

32

Apical viejo MI

33

Anterolateral temprano MI

34

Posible agudo anterolateral MI

35

Anterolateral viejo MI

36

Lateral temprano alto MI

37

Posible agudo lateral alto MI

44

38

Lateral viejo alto MI

39

Inferior temprano MI

40

Posible agudo inferior MI

41

Viejo inferior MI

42

Inferolateral temprano MI

43

Posible agudo inferolateral MI

44

Inferolateral viejo MI

45

Depresión ST, isquemia del miocardio anteroseptal leve

46

Depresión ST, isquemia del miocardio anterior leve

47

Depresión ST, isquemia del miocardio anterior leve y extensa

48

Depresión ST, isquemia apical del miocardio leve

49

Depresión ST, isquemia anterolateral del miocardio leve

50

Depresión ST, leve isquemia del miocardio lateral alta

51

Depresión ST, isquemia del miocardio inferior leve

52

Depresión ST, isquemia inferorolateral del miocardio leve

53

Depresión ST, isquemia del miocardio anteroseptal

54

Depresión ST, isquemia del miocardio anterior

55

Depresión ST, isquemia del miocardio anterior

56

Depresión ST, isquemia apical del miocardio

57

Depresión ST, isquemia del miocardio anterolateral

58

Depresión ST, isquemia del miocardio lateral alta

59

Depresión ST, isquemia del miocardio inferior

60

Depresión ST, isquemia del miocardio inferolateral

Aplicación y

diagnóstico

Para detectar el corazón anormal del cuerpo humano, los elementos de
examen se refieren a la descripción anterior

Población

Adolescentes y adultos, rango de edad: 12-87

Sitio de

aplicación

hospitales

Precisión

La precisión de esta función se refleja en el equilibrio entre la sensibilidad
y la especificidad.

2.3 Uso previsto

A continuación se muestra el uso previsto de la función de medición e interpretación

automatizada:

45

Otros

Esta función no genera ninguna alarma cuando se utiliza, por lo que debe
ser operada por personal profesional o capacitado.

Inicio

Muestreo de la forma de onda

Reconocer todos los puntos R por el

La superposición de la forma de onda tomando el punto

Determinar la posición de cada onda

Calcular las amplitudes de cada onda

Obtener el parámetro de medición, elemento de

Fin

3. Descripción del algoritmo

En esta sección se describen el algoritmo, las fórmulas y las condiciones de juicio de los

elementos de interpretación relacionados con las funciones de medición e interpretación
automatizada del ECG.

La forma de onda de ECG de 12 conductores pasa a través del filtro (AC, EMG, DFT (si

tiene, y está abierto)) al módulo de medición e interpretación automatizada.

El módulo de medición e interpretación automatizada incluye principalmente el proceso de

encontrar la ubicación del impulso cardíaco, encontrar el inicio/fin de cada onda, el cálculo de la
amplitud, el cálculo de los parámetros, y el juicio de las interpretaciones basadas en parámetros
conocidos.

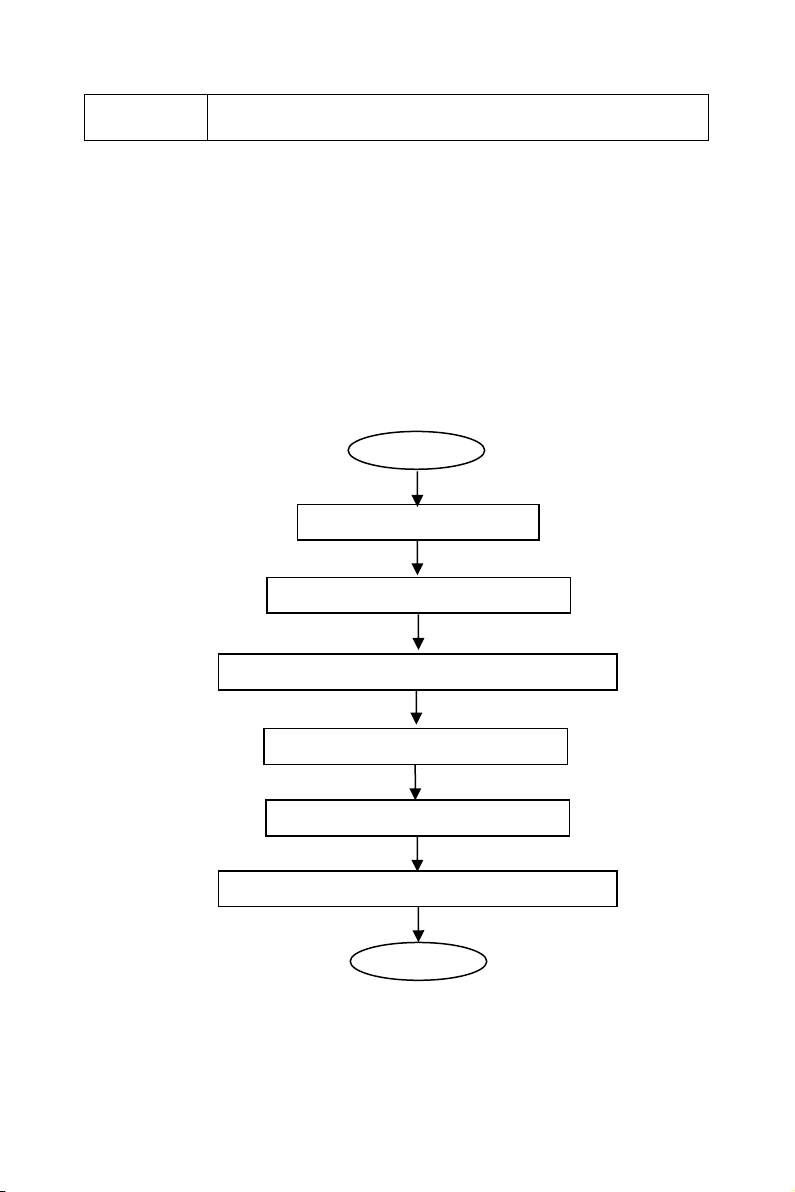

El flujo de trabajo se muestra a continuación:

3.1 Encontrar la ubicación del impulso cardíaco

1) Preprocesamiento de datos, obtener la tendencia del valor absoluto de la pendiente para

cada conductor; luego superponer cada valor absoluto, obtener el gráfico superpuesto del valor

46

absoluto de la pendiente.

2) Suavizar el filtro del gráfico superpuesto en promedio de ancho 80ms, obtener la fuente

de datos analíticos DDD.

3) Encontrar la ubicación del impulso cardíaco, dar un umbral inicial para la búsqueda,

escanear ordenadamente los datos en la fuente de datos analíticos DDD, y luego compararlo con
el valor del umbral:

Cuando el valor es mayor que el umbral, puede ser el comienzo del complejo qrs. Si la
distancia del complejo qrs anterior a la ubicación actual es menor de 150ms, entonces
renuncia a la ubicación.

De lo contrario, toma como referencia el 1/4 del valor umbral, encuentra el comienzo
del complejo qrs dentro de los 100ms anteriores a la ubicación actual.

Cuando el valor es menor que el valor de umbral, puede ser el final del complejo qrs.
Toma el 1/4 del valor umbral como referencia, encuentra el final del complejo qrs.

Si el complejo qrs encontrado es amplio, este complejo qrs será excluido. De lo
contrario, guarda el complejo qrs encontrado.

4) Localizar: después de encontrar el complejo qrs, buscar el punto de valor máximo entre
el punto de inicio y el punto final en los datos originales del ecg, marcar el punto como
localización del impulso cardíaco.

5) Ajustar dinámicamente el umbral: después de encontrar la ubicación del impulso
cardíaco, utilizar el valor en la ubicación del impulso cardíaco para el ajuste dinámico de
adaptación del valor del umbral. Definir el valor umbral como 1/3 del promedio de los tres
impulsos cardíacos más cercanos.

6) Después de encontrar la ubicación del impulso cardíaco, calcular el intervalo RR y
acumularlo con los intervalos RR anteriores, luego cuenta el número de intervalos RR
acumulados.

7) Continuar buscando hasta el final de los datos, y calcular el valor medio global de los
intervalos RR al mismo tiempo.

3.2 Encontrar el principio/fin de cada onda

El comienzo/final del complejo qrs se ha abordado en el proceso de localización de los
impulsos cardíacos por encima, pero principalmente para ayudar a encontrar la ubicación del
impulso cardíaco; además, la ubicación se busca en función del valor umbral de la pendiente, que
es impreciso. Aquí, de acuerdo con la localización del impulso cardíaco encontrado, se buscará
con precisión el comienzo y el final del complejo QRS. Nombrar la ubicación del impulso
cardíaco como el pico de la onda R.

1. Leer los datos

1) Leer un dato del complejo qrs: tomar el pico de la onda R como referencia, localice
directamente el archivo ecg original, leer un dato que contenga el complejo qrs.

2) Preprocesamiento: superponer el valor absoluto de la pendiente para las señales de 12
conductores.

3) Usar los datos preprocesados para continuar la búsqueda del complejo QRS, la onda P y la
onda T como las siguientes.

47

4) Leer los siguientes datos del complejo qrs, repetir el paso 2 y el paso 3 hasta que el análisis de
todo el complejo qrs haya terminado.

2. Encontrar el complejo-QRS

1) Calcular el valor umbral de la onda S: buscar el valor mínimo dentro de los 200ms después
del pico de la onda R, tomar el valor que equivale al valor mínimo más 0,4, como valor umbral
para encontrar el final de la onda S.

2) Encontrar el comienzo de la onda Q: toma 0,5 como valor umbral, buscar hacia adelante a
partir de la onda R, un punto que sea menor que el valor umbral, dentro de los 0ms-200ms
anteriores al pico de la onda R, que es el comienzo de la onda Q.

3) Encontrar el final de la onda S: busca hacia atrás empezando por la onda R, un punto que esté
por debajo del valor umbral del final de la onda S, dentro de 0ms-200ms después del pico de la
onda R, que es el final de la onda S.

3. Encontrar onda-P

1) Pico de la onda P: buscar el valor máximo dentro de los 30ms-100ms antes del comienzo de la
onda Q, marcar temporalmente el punto como el pico de la onda P.

2) Encontrar el final de la onda P: buscar el valor mínimo entre el pico de la onda P y el
comienzo de la onda Q, el valor mínimo más 0,05 es el valor de umbral, usar el valor de umbral
para encontrar el final de la onda P.

3) Encontrar el comienzo de la onda P: buscar el valor mínimo dentro de los 150ms antes del
pico de la onda P, el valor mínimo más 0,06 es el valor de umbral, usar el valor de umbral para
encontrar el comienzo de la onda P.

4) Si la onda P encontrada es estrecha, investigar la onda P de acuerdo con los siguientes pasos.

5) Cambiar el rango de búsqueda de 30ms-100ms a 100ms-350ms en el paso 1, repita el paso
1-4.

6) Si la onda P encontrada sigue siendo estrecha, significa que la onda P no existe.

4. Encontrar onda-T

1) Pico de la onda T: buscar el valor máximo dentro de los 30ms-300ms después del final del
complejo QRS, guardarlo como el pico de la onda T.

2) Valor umbral del comienzo de la onda T: buscar el valor mínimo dentro de los 0ms-100ms
después del final del complejo QRS, el valor mínimo más 1/10 del valor máximo de la onda T es
el umbral para encontrar el comienzo de la onda T.

3) Valor umbral del final de la onda T: buscar el valor mínimo dentro de los 200ms después del
pico de la onda T, el valor mínimo más 1/10 del valor pico de la onda T es el umbral para
encontrar el final de la onda T.

4) Encontrar el comienzo de la onda T: en el rango entre el valor mínimo del paso 2 y el pico de
la onda T, encontrar un punto que sea menor que el valor umbral del comienzo de la onda T, el
punto es el comienzo de la onda T.

5) Encontrar el final de la onda T: en el rango entre el valor mínimo del paso 3 y el pico de la
onda T, encontrar un punto que sea menor que el valor umbral del final de la onda T, el punto es
el final de la onda T.

5. Explicación del segmento equipotencial

48

En la búsqueda del complejo QRS, este algoritmo adopta el método de análisis de superposición
de las pendientes para todos los conductores, por lo tanto, los segmentos equipotenciales antes y
después del complejo QRS están parcialmente incluidos en los puntos de inicio y final del
complejo QRS. Depende del número de conductores que contengan segmentos equipotenciales.
Si hay más conductores que contienen segmentos equipotenciales, el valor de la pendiente será
menor después de la superposición, por lo que es difícil cumplir la condición de umbral, y solo
una pequeña parte de los segmentos equipotenciales se cuenta para el punto inicial y final del
complejo QRS. Por el contrario, si hay menos conductores que contengan segmentos
equipotenciales, una gran parte de los segmentos equipotenciales se contarán en los puntos de
inicio y final del complejo QR. De todos modos, los segmentos equipotenciales antes y después
del complejo QRS están parcialmente incluidos en la duración del complejo QRS.

3.3 Medición de la amplitud

Después de encontrar la posición de cada onda, es decir, los puntos inicial y final de la onda
P, el complejo QRS y la onda T, use el siguiente método para medir las ondas P, Q, R, S, ST y T
de cada derivación.

1. Onda-P
Calcule el valor medio de los datos 20ms antes del punto de inicio de la onda P, y use este valor
medio como línea de base de la onda P. Encuentre el valor máximo entre el punto de inicio y el
punto final de la onda P, la diferencia entre el valor máximo y la línea de base sería la amplitud
de la onda P.

2. Onda Q/R/S
Calcule el valor medio de los datos 10-30ms antes del punto de inicio del complejo QRS, y
utilice este valor medio como línea de base del complejo QRS. Busque los puntos límite que
sobrepasan la línea de base desde el punto de inicio de la onda Q hasta el punto final de la onda S.
Cada uno de los dos puntos límite adyacentes forma una subonda. Determine si cada subonda es
una onda mínima reconocible (véase la definición más abajo). Si es una onda mínima
reconocible, primero identifique su dirección. Si está por encima de la línea de base del QRS, es
una onda R, si está por debajo de la línea de base, es una onda Q o una onda S. Encuentre el
valor extremo de esta onda, y la diferencia entre el valor extremo y la línea de base es la
amplitud de la onda Q/R/S.
Nota: Si hay solo una onda descendente, su amplitud debe ser registrada respectivamente en la
amplitud de la onda Q y la onda S.

3. Segmento ST
Tome por encima de la línea de base del complejo QRS como la línea de base del ST. Calcule las
diferencias entre la línea de base ST y los puntos a 40ms y 60ms después del punto final del
complejo QRS, y calcule el valor medio de estas dos diferencias, el valor medio es la amplitud
del segmento ST.

4. Onda-T

Calcule el valor medio de los datos 20-50ms después del punto final de la onda T, y
promedie este valor con la línea base del QRS en 2, luego use el resultado como la línea base de
la onda T. Encuentre el valor máximo entre el punto de inicio y el punto final de la onda T, la

49

Nº.

Parámetro

Cálculo

1

HR

60 / RR$

2

Intervalo-PR

Qs% - Ps③

3

Duración-P

Pe④ - Ps③

4

Duración-QRS

Se⑤ - Qs%

5

Duración-T

Te⑦ - Ts⑥

6

QT

Te⑦ - Qs%

7

QTc

$

8

P/QRS/T eje

eléctrico

Fórmula del eje eléctrico:

⑧

Eje eléctrico P:

RR

QT

PI

180 )3 S),S(S arctan(2.0

IIIII

´´+´

diferencia entre el valor máximo y la línea de base sería la amplitud de la onda T.

5. Reconocimiento de la onda mínima

La onda mínima puede ser reconocida por el algoritmo según el requisito de la
IEC60601-2-51:2003 Equipo eléctrico médico - Parte 2-51: Requisitos particulares para la
seguridad, incluida la actuación esencial, del registro y análisis de electrocardiógrafos de un solo
canal y multicanal, Anexo GG, Cláusula GG.5 Definición de las formas de onda, medición de las
ondas mínimas. La onda que cumple las siguientes condiciones es la mínima que puede ser
reconocida por el algoritmo.

1）La parte de la señal que se está considerando muestra claramente dos pendientes
opuestas con al menos un punto de giro entre;

2）La parte de la señal considerada se desvía por lo menos 30µV del nivel de referencia
por una duración de por lo menos 6ms;

3）La duración mínima observable de la onda considerada es de 12ms y amplitud ≥30µV.

3.4 Cálculo después de la determinación de los intervalos

Los siguientes parámetros están determinados de acuerdo con el requerimiento de la

IEC60601-2-51:2003 Equipo eléctrico médico - Parte 2-51: Requisitos particulares para la

seguridad, incluida la actuación esencial, del registro y análisis de electrocardiógrafos de un

solo canal y multicanal, Anexo GG Definiciones y reglas para la medición de
ELECTROCARDIOGRAMAS.

50

S

III

: suma de voltaje desde el punto de inicio hasta el

punto final de la onda P en el conductor III

S

I

: suma de voltaje desde el punto de inicio hasta el

punto final de la onda P en el conductor I

Eje eléctrico QRS:

S

III

: suma de voltaje desde el punto de inicio hasta el

punto final del complejo QRS en el conductor III

S

I

: suma de voltaje desde el punto de inicio hasta el

punto final del complejo QRS en el conductor I

Eje eléctrico T:

S

III

: suma de voltaje desde el punto de inicio hasta el

punto final de la onda T en el conductor III

S

I

: suma de voltaje desde el punto de inicio hasta el

punto final de la onda T en el conductor I

9

R(V5)

Altura (valor del voltaje) de la onda R en el conductor

V5

10

S(V1)

Altura (valor del voltaje) de la onda S en el conductor

V1

Nº.

Artículo

Regla de interpretación

1

No anormal

Ningún anormal detectado

2

Bradicardia en modo sinusal

Onda sinusal P, intervalo PR entre

110ms-210ms, HR≤*/min, general *=50

3

Taquicardia en modo sinusal

Onda sinusal P, intervalo PR entre

110ms-210ms, HR≥ */min, general *=100

Nota:

① RR: Intervalo RR
② Qs: inicio de la onda Q
③ Ps: inicio de la onda P
④ Pe: fin de la onda P
⑤ Se: fin de la onda S
⑥ Ts: inicio de la onda T
⑦ Te: fin de la onda T
⑧ PI: 3.1415926

3.5 Juicio de interpretaciones basado en parámetros

51

4

Hipertrofia de la aurícula

izquierda

Onda P de los conductores I, II, aVL deberá

cumplir las condiciones: aumento de anchura de

onda-P ≥110ms, o visualización de la onda P en

tipo de doble pico, valor de pico a pico ≥40ms

5

Hipertrofia de la aurícula

derecha

Para conductores I, II, aVF, la amplitud de la onda

P ≥0.25mV, o la onda P es aguda

6

Hipertrofia de la aurícula dual

Para conductores I, II, aVF, la amplitud de la onda

P ≥0.25mV y duración de la onda P >110ms

7

QRS de bajo voltaje

Voltaje de I-aVF conductores de las

extremidades ＜0.5mV, y voltaje de V1-V6

conductores de pecho ＜0.8mV

8

Eje eléctrico cardíaco normal

Eje QRS entre 30 y 90 grados

9

Desviación del eje izquierdo

Eje QRS entre -90 y-30 grados

10

Desviación del eje derecho

Eje QRS entre 120 y 180 grados

11

Bloque de Rama Derecha del

paquete completo

Duración QRS>120ms, Onda R del conductor

V1 o aVR es amplia (ancho de la onda R>80ms)

12

Bloque de Rama Izquierda del

paquete completo

Duración QRS>120ms, Onda R o conductor

V5 o V6 es amplia

13

Sin Bloque de Rama Derecha

del paquete completo

Duración QRS<120ms, Onda R del conductor

V1 o aVR es amplia (ancho de la onda R>80ms)

14

Sin Bloque de Rama

Izquierda del paquete

completo

Duración QRS<120ms, Onda R del conductor V15

o V6 es amplia (ancho de la onda R>80ms)

15

V1 muestra el tipo RSR

Complejo QRSdel conductor V1 es tipo RSR

16

Bloqueo fascicular anterior

izquierdo

Duración QRS<110ms, eje QRS <-30 grados,

conductor I y conductor aVL son tipo qR, y la

duración de la onda Q<20ms, conductor II, III y

aVF son tipo rS.

17

Bloqueo fascicular posterior

izquierdo

Duración QRS<110ms, eje QRS >90 grados,

conductor I y conductor aVL son tipo rS ,

conductor II, III y aVF son tipo qR , y onda Q del

conductor II y III <20ms.

18

Hipertrofia del ventrículo

izquierdo

R amplitud del conductor I >1.5mV, R

amplitud del conductor V5 >2.5mV, R amplitud

del conductor aVL >1.2mV, R amplitud del

conductor aVF >2mV, R amplitud del conductor

V5 menos S amplitud del conductor V1 >4mV

(macho) o 3.5mV (hembra).

19

Hipertrofia del ventrículo

derecho

R amplitud del conductor aVR >0.5mV, R

amplitud del conductor V1 >1mV, R amplitud del

conductor V1 menos S amplitud del conductor

52

V5 >1.2mV, R amplitud del conductor V1 es más

grande que la amplitud S, R amplitud del

conductor V5 es más pequeña que la amplitud S.

20

I bloqueo auriculoventricular

Intervalo PQ >210ms

21

Anteropsetal temprano MI

Infarto del miocardio temprano cambio de los

conductores V1, V2, V3, sin cambio de los

conductores V4, V5.

22

Posible agudo anteroseptal

parte anterior MI

Infarto del miocardio agudo cambio de los

conductores V1, V2, V3, sin cambio de los

conductores V4, V5.

23

Anteroseptal viejo MI

Infarto del miocardio viejo cambio de los

conductores V1, V2, V3, sin cambio de los

conductores V4, V5.

24

Anterior temprano MI

Infarto del miocardio temprano cambio de los

conductores V3, V4, V5, sin cambio de los

conductores V1, V2, V6.

25

Posible agudo anterior MI

Infarto del miocardio agudo cambio de los
conductores V3, V4, V5, sin cambio de los

conductores V1, V2,V6.

26

Viejo anterior MI

Infarto de miocardio viejo cambio de los

conductores V3, V4, V5, sin cambio de los

conductores V1, V2,V6.

27

Extensivo anterior temprano

MI

Infarto del miocardio temprano cambio de los

conductores V1, V2, V3, V4, V5.

28

Posible agudo extensivo

anterior MI

Infarto del miocardio agudo cambio de los

conductores V1, V2, V3, V4, V5.

29

Viejo extensivo anterior MI

Infarto del miocardio viejo cambio de los

conductores V1, V2, V3, V4, V5.

30

Apical temprano MI

Infarto de miocardio temprano cambio de los

conductores V4, V5, sin cambio de los conductores

V1, V2,V3.

31

Apical agudo MI

Infarto del miocardio agudo cambio de los

conductores V4, V5, sin cambio de los conductores

V1, V2,V3.

32

Apical viejo MI

Infarto de miocardio viejo cambio de los

conductores V4, V5, sin cambio de los conductores

V1, V2,V3.

33

Anterolateral temprano MI

Infarto del miocardio temprano cambio de los

conductores I, aVL, V4, V5, V6

34

Posible agudo anterolateral

MI

Infarto del miocardio agudo cambio de los

conductores I, aVL, V4, V5, V6.

53

35

Anterolateral viejo MI

Infarto del miocardio viejo cambio de los

conductores I, aVL, V4, V5, V6

36

Lateral temprano alto MI

Infarto de miocardio temprano cambio de los

conductores I aVL, sin cambio de los conductores

II, III aVF, V4, V5,V6.

37

Posible agudo lateral alto MI

Infarto del miocardio agudo cambio de los

conductores I, aVL,sin cambio de los conductores

II, III, aVF, V4, V5, V6.

38

Lateral viejo alto MI

Infarto de miocardio viejo cambio de los

conductores I, aVL, sin cambio de los conductores

II, III, aVF, V4, V5, V6.

39

Inferior temprano MI

Infarto del miocardio temprano cambio de los

conductores II, III, aVF, sin cambio de los

conductores I, aVL.

40

Posible agudo inferior MI

Infarto del miocardio agudo cambio de los

conductores II, III, aVF, sin cambio de los

conductores I, aVL.

41

Viejo inferior MI

Infarto de miocardio viejo cambio de los

conductores II, III, aVF, sin cambio de los

conductores I, aVL.

42

Inferolateral temprano MI

Infarto del miocardio temprano cambio de los

conductores I, II, III, aVL, aVF.

43

Posible agudo inferolateral

MI

Infarto del miocardio agudo cambio de los

conductores I, II, III, aVL, aVF.

44

Inferolateral viejo MI

Infarto del miocardio viejo cambio de los

conductores I, II, III, aVL, aVF.

45

Depresión ST, isquemia del
miocardio anteroseptal leve

Ligera depresión del segmento ST de los

conductores V1, V2, V3, sin cambio de los

conductores V4, V5.

46

Depresión ST, isquemia del

miocardio anterior leve

Ligera depresión del segmento ST de los

conductores V3, V4, V5, y sin cambio de los

conductores V1, V2, V6.

47

Depresión ST, isquemia del

miocardio anterior leve y

extensa

Ligera depresión del segmento ST de los

conductores V1, V2, V3,V4, V5.

48

Depresión ST, isquemia

apical del miocardio leve

Ligera depresión del segmento ST de los

conductores V4, V5, sin cambio de los conductores

V1, V2, V3.

49

Depresión ST, isquemia

anterolateral del miocardio

leve

Ligera depresión del segmento ST de los

conductores I, aVL, V4, V5, V6.

54

50

Depresión ST, leve isquemia

del miocardio lateral alta

Ligera de presión del segmento ST de los

conductores I, aVL, y sin cambio de los

conductores II, III, aVF, V4, V5, V6.

51

Depresión ST, isquemia del

miocardio inferior leve

Ligera depresión del segmento ST de los

conductores II, III, aVF, y sin cambio de los

conductores I, aVL.

52

Depresión ST, isquemia

inferorolateral del miocardio

leve

Ligera depresión del segmento ST de los

conductores I, II, III, aVL, aVF.

53

Depresión ST, isquemia del

miocardio anteroseptal

Severa depresión del segmento ST de los

conductores V1, V2, V3, y sin cambio de los

conductores V4, V5.

54

Depresión ST, isquemia del

miocardio anterior

Severa depresión del segmento ST de los

conductores V3, V4, V5, y sin cambio de los

conductores V1, V2, V6.

55

Depresión ST, isquemia del

miocardio anterior

Severa depresión del segmento ST de los

conductores V1, V2, V3, V4, V5.

56

Depresión ST, isquemia

apical del miocardio

Severa depresión del segmento ST de los

conductores V4, V5, y sin cambio de los

conductores V1, V2, V3.

57

Depresión ST, isquemia del

miocardio anterolateral

Severa depresión del segmento ST de los

conductores I, aVL, V4, V5, V6.

58

Depresión ST, isquemia del

miocardio lateral alta

Severa depresión del segmento ST de los

conductores I, aVL, y sin cambio de los

conductores II, III, aVF, V4, V5, V6.

59

Depresión ST, isquemia del

miocardio inferior

Severa depresión del segmento ST de los

conductores II, III, aVF, y sin cambio de los

conductores I, aVL.

60

Depresión ST, isquemia del

miocardio inferolateral

Severa depresión del segmento ST de los

conductores I, II, III, aVL, aVF.

Nota:

Infarto de miocardio temprano: onda Q normal, elevación del ST o elevación de la

pendiente del ST

Infarto de miocardio agudo: onda Q anormal, elevación de ST o elevación de pendiente ST
Viejo infarto de miocardio: onda Q anormal, sin elevación del ST.
Onda Q anormal:
Para conductores I, II, III, avR, avL, avF, V3, V4, V5, V6, voltaje de onda Q <-0.3mV, o 4

veces de onda Q negativa> voltaje de onda R y onda R, y/o duración Q>40ms.

Para conductores V1, V2, voltaje de onda Q <-0.08mV y duración Q>10ms.
Elevación ST:
Para conductores I, II, III, avR, avL, avF, V4, V5, V6, el voltaje del segmento ST en el

55

Verificaci
ón

Base de datos

Elementos de la base de datos

Medición
automatiz
ada

Base de datos CTS

CAL05000 CAL10000 CAL15000 CAL20000
CAL20002 CAL20100 CAL20110 CAL20160
CAL20200 CAL20210 CAL20260 CAL20500
CAL30000 ANE20000 ANE20001 ANE20002

Base de datos de la
medición CSE

MA_0001～MA0125

Interpretac
ión
automatiz
ada

Base de datos del
diagnóstico CSE

D_0001～D_1220

Datos personalizados

000001～000549

punto 60ms >0.1mV, y para conductores V1, V2, V3, el voltaje en el punto 60ms >0.3mV.

Elevación de pendiente:
Voltaje del segmento ST en el punto 20ms >=voltaje del punto J, voltaje en el punto

40ms >= uno a 20ms, voltaje en el punto 60ms >= uno a 40ms, con cambio de elevación ST.

4. Fuentes y preprocesamiento de datos

4.1 Fuentes de datos

De acuerdo con el requerimiento de la IEC60601-2-51:2003 Equipo eléctrico médico -

Parte 2-51: Requisitos particulares de seguridad, incluida la actuación esencial, del registro y
análisis del electrocardiógrafo de un solo canal y multicanal, la base de datos de mediciones del

CSE, la base de datos de diagnóstico del CSE, la base de datos de calibración del CTS y los
datos personalizados se utilizarán para evaluar la función de las mediciones e interpretaciones
automatizadas.

4.2 Introducción CTS

El proyecto de pruebas computarizadas del ECG del CTS fue lanzado en 1989 por la Unión
Europea. Este proyecto sentó las bases para el servicio de pruebas de conformidad de ECG
computarizado. En la actualidad, se han diseñado unos 20 tipos de forma de onda derivados de
las señales de prueba que tienen una longitud infinita, estas señales forman parte de la base de
datos de pruebas del CTS-ECG, y han demostrado su eficacia en una serie de ensayos oficiales.
De acuerdo con el requerimiento de la IEC60601-2-51:2003 Equipo eléctrico médico - Parte

2-51: Requisitos particulares para la seguridad, incluida la actuación esencial, del registro y
análisis de los electrocardiógrafos de un solo canal y multicanal Cláusula 50.101.1, 13 datos

(CAL05000, CAL10000, CAL15000, CAL20000, CAL20002, CAL20100, CAL20110,
CAL20160, CAL20200, CAL20210, CAL20260, CAL20500, CAL30000) se utilizan en la
verificación automatizada de los parámetros para este ensayo.

4.3 Introducción CSE

La base de datos de ECG de la UE CSE (Common Standards for Quantitative
Electrocardiography) contiene una base de datos de medición de 3 conductores de la colección1

56

Artículo

Número

Normal

382

Hipertrofia del ventrículo izquierdo

183

Hipertrofia del ventrículo derecho

55

Hipertrofia biventricular

53

Infarto de miocardio anterior

170

Infarto de miocardio inferior

273

Infracción miocárdica compleja

104

Precisión sintética

1220

Datos
personalizad
os

Descripción

Número de
registro total

549

Raza

Raza amarilla

Cobertura de
edad, género

Edad de 17 a 87 años, edad promedio 57.23, desviación estándar 21.32;

326 masculino, promedio de edad 55.54, desviación estándar 19.81;

223 femenino, promedio de edad 59.70, desviación estándar 22.63.

Datos de
muestreo

Datos de conductor EC 12 (I, Ⅱ, Ⅲ, AVR, AVL, AVF, V1, V2, V3, V4,
V5, V6), frecuencia de muestreo de cada canal: 1kHz, cuantificación de la
amplitud: 2.4µV/LSB.

Observación

La conclusión de la interpretación de los datos personalizados está

determinada por los resultados del diagnóstico médico del cateterismo

y la colección2, una base de datos de medición de 12 conductores de la colección3 y la
colección4, y una base de datos de diagnóstico de la colección5. En la cual, la base de datos de
medición de 12 conductores contiene 250 grupos de datos de interferencias; la base de datos de
diagnóstico contiene 1220 casos de registro de ECG a corto plazo. El principal objetivo de
desarrollo del uso de 12 o 15 conductores es evaluar el rendimiento del analizador automático de
ECG. Adicional a los datos normales, la base de datos también incluye ECG clínicamente
confirmados de diversos casos, como la hipertrofia del ventrículo izquierdo, la hipertrofia del
ventrículo derecho, cada parte del infarto de miocardio y la hipertrofia ventricular que acompaña
al infarto de miocardio. La base de datos ha hecho una gran contribución al estudio de la
electrocardiología, es decir, el grupo CSE publicó un informe sobre la norma recomendada para
las mediciones generales de ECG basada en la investigación y el estudio de la base de datos, que
ha sido ampliamente reconocida en el mundo.
Artículos de diagnóstico de la base de datos CSE:

4.4 Datos personalizados

4.4.1 Descripción de los datos

57

cardíaco y el examen ultrasónico, y el juicio del ECG resulta en el examen

físico, los detalles como el soplo:

1) ECG Normal

Determinado por el resultado del diagnóstico que se juzgó como

normal en el cateterismo cardíaco y el examen ultrasónico, y el resultado

que se juzgó como normal en el examen físico.

2) Hipertrofia de la aurícula

Determinado por los resultados del diagnóstico del examen ultrasónico.

3) Infarto de miocardio e isquemia miocárdica

Determinado por los resultados del diagnóstico médico de la cateterización
cardíaca.

4) Taquicardia, bradicardia, bajo voltaje, eje
Determinado por los resultados del diagnóstico del examen ultrasónico.

5) Bloque de conducción
Determinado por los resultados del diagnóstico médico de la

cateterización cardíaca.

El estándar de la población normal en la base de datos personalizada: el
examen físico es normal, no hay enfermedades cardíacas u otras
enfermedades que puedan afectar a las funciones o la forma del corazón.

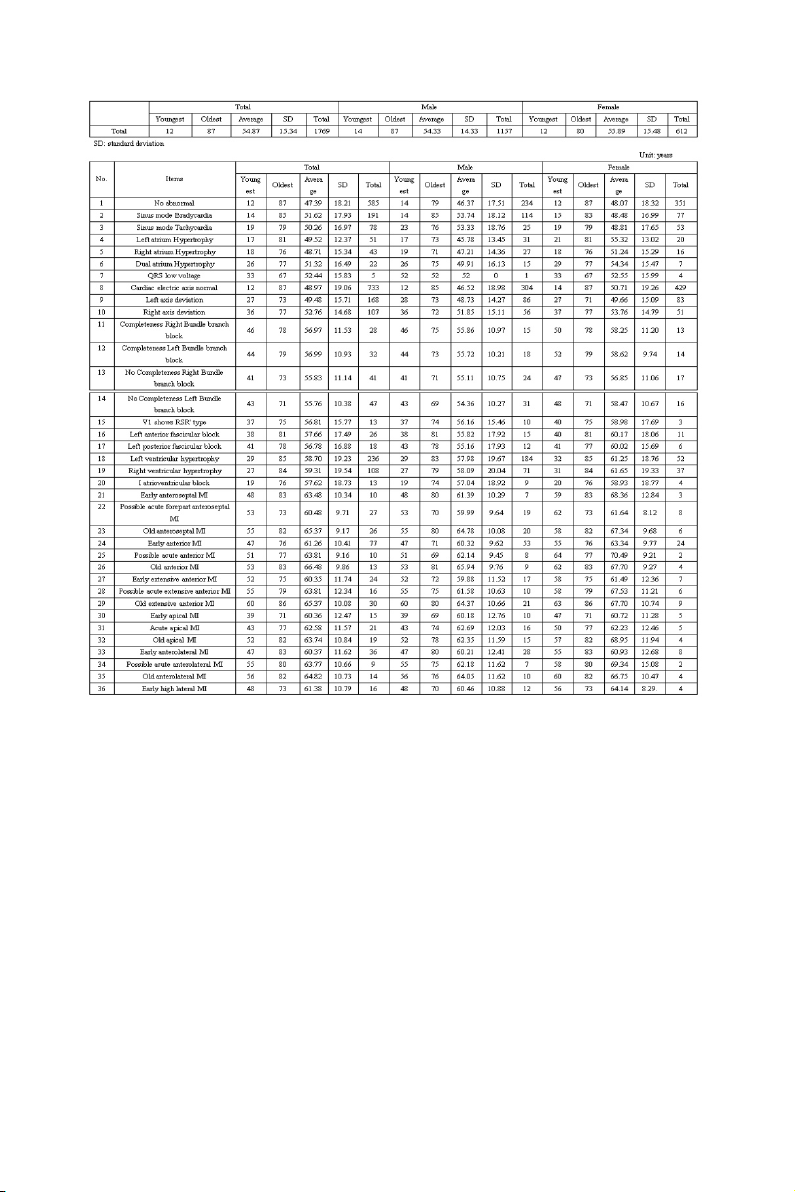

4.5 Cobertura de datos de verificación para la interpretación automatizada

Analizando el contenido de la base de datos de diagnóstico de la CSE y los datos
personalizados, el estado general y la cobertura del muestreo estadístico se muestra a
continuación:

58

59

Nota:

Las anomalías cardíacas como la isquemia miocárdica posterior, el infarto de miocardio
temprano y antiguo posterior no están incluidas en la base de datos. Estas anormalidades y otros
desórdenes cardíacos no contenidos en la hoja anterior no serán considerados como objeto de
juicio para la verificación de la exactitud de la interpretación automatizada.

4.6 Preprocesamiento de datos

4.6.1 Preprocesamiento CTS

Los 16 casos (CAL05000, CAL10000, CAL15000, CAL20000, CAL20002, CAL20100,
CAL20110, CAL20160, CAL20200, CAL20210, CAL20260, CAL20500, CAL30000,
ANE20000, ANE20001, ANE20002) del CTS-ECG se procesará para la conversión de voltaje y
la conversión de frecuencia para el remuestreo como el formato aplicable en el sistema. Luego
los casos serán importados al dispositivo. Después de esto, se llevará a cabo la verificación de
los parámetros de medición automatizados.

4.6.2 Preprocesamiento CSE

Los casos (MA_0001~MA0125, D_0001~D_1220) del CSE se procesarán para la
conversión de voltaje y la conversión de frecuencia para el remuestreo como el formato aplicable

60

en el sistema. Luego los casos serán importados al dispositivo. Después de esto, el caso de
MA_0001~MA0125 se utilizará para la siguiente verificación de los parámetros de medición
automatizada, y el caso de D_0001~D_1220 se utilizará para la siguiente verificación de la
interpretación automatizada.

4.6.3 Preprocesamiento de datos personalizados

Los archivos de casos iniciales personalizados se procesarán para la conversión de voltaje y
la conversión de frecuencia para el remuestreo como el formato aplicable en el sistema. Luego
los casos serán importados al dispositivo. Después de esto, se llevará a cabo la verificación de la
interpretación automatizada.

5. Proceso y resultado de la verificación

5.1 Verificación de la función de medición

5.1.1 Verificación y Proceso para la base de datos de mediciones del CTS

Los casos (CAL05000, CAL10000, CAL15000, CAL20000, CAL20002, CAL20100,
CAL20110, CAL20160, CAL20200, CAL20210, CAL20260, CAL20500, CAL30000,
ANE20000, ANE20001, ANE20002) importados al dispositivo se utilizarán para verificar los
parámetros de medición automatizada.

61

Inicio

Preprocesamiento CTS

Importar preprocesamiento de datos al dispositivo

Parámetro de medición automatizado de ECG

Calcule la diferencia de medición y referencia

Calcule las diferencias medias

Elimine las dos desviaciones mayores de la media

Recalcule la diferencia media y la desviación estándar

Fin

5.1.2 Verificación y Proceso para la base de datos de mediciones del CSE

Importe los archivos de casos convertidos al dispositivo, añada los registros de la base de
datos apropiados, luego la forma de onda de todos los archivos de casos puede ser revisada en el
dispositivo, por lo que se pueden obtener los parámetros de medición automatizados.

Elimine los casos de errores obvios existentes para los parámetros de diagnóstico
(Ubicación dela Onda P es errada) desde la base de datos CSE.

Compare los parámetros analíticos del ECG (el comienzo/final de la onda P, el complejo
QRS y la onda T) y los parámetros de diagnóstico (el comienzo/final de la onda P, el complejo
QRS y la onda T) proporcionados por la base de datos del CSE. Dibuje los dos grupos de ondas
y marque la ubicación del comienzo/final de la onda P, del complejo QRS y de la onda T
correspondiente a cada caso. La imagen proporciona una comparación visualizada, por lo que se
puede calcular la media y la desviación estándar de las diferencias. De acuerdo con el
requerimiento de la IEC60601-2-51:2003 Equipo eléctrico médico - Parte 2-51: Los requisitos
particulares de seguridad, incluida la actuación esencial, de registro y análisis de
electrocardiógrafo de un solo canal y multicanal, las cuatro mayores desviaciones de la media

62

Elimine los casos obvios no aptos

Conversión de frecuencia

Lea las marcas de diagnóstico de los

Conversión de voltaje

Lea el caso inicial del archivo

Obtener archivo de datos ECG

Parámetros de medición

Concluya el valor medio de la comparación

Compare los parámetros de medición automatizados y la marca de

diagnóstico de los expertos

Resuma los resultados de la

Recalcule el valor medio y la variación del resultado de la comparación

Inicio

Fin

Elimine las cuatro desviaciones mayores de la media

serán eliminadas antes de recalcular la media y la desviación estándar de las diferencias.

Diagrama de flujo del proceso de verificación de la base de datos de medición del CSE

63

Amplitud

Diferencia media (uV)

Desviación estándar (uV)

Onda-P

-1,70

5,72

Onda Q

7,51

18,07

Onda R

-18,05

21,70

Onda S

7,77

18,58

Segmento ST

0,15

4,24

Onda-T

-5,81

8,03

Intervalo y Duración

Diferencia media (ms)

Desviación estándar (ms)

Duración-P

-5,70

1,88

Intervalo PQ

-2,58

1,94

Duración-QRS

-0,23

3,26

Intervalo QT

-6,70

4,37

Intervalo y Duración

Diferencia media (ms)

Desviación estándar (ms)

Duración-P

0,99

13,46

Intervalo-PR

3,65

9,68

Duración-QRS

-1,69

6,11

Intervalo QT

-2,32

20,69

5.1.3 Verificación de los resultados

5.1.3.1 Precisión de las mediciones de amplitud

La calibración y los ECG analíticos se utilizarán para medir el valor de la amplitud, el
resumen es el siguiente:

Nota: En la medición de la amplitud, para un ECG de gran amplitud, como el CAL30000,
es necesario ajustar a 0,5 veces la ganancia antes de la prueba.

5.1.3.2 Precisión de las mediciones del intervalo absoluto y de la duración de la onda

La calibración y los ECG analíticos se utilizarán para medir el intervalo global y la duración
de la onda (incluidas las ondas Q, R y S), el resumen es el siguiente:

5.1.3.3 Precisión de las mediciones de intervalos en los ECG biológicos

La base de datos del CSE se utilizará para evaluar la precisión de las mediciones de
intervalos en los ECG biológicos, el resumen es el siguiente:

64

Parámetros de

medición global

Tipo de RUIDO

añadido

Diferencias reveladas

Media (ms)

Desviación estándar

(ms)

Duración-P

Frecuencia alta

-5,65

12,33

Duración-P

Frecuencia de línea

-0,25.

12,71

Duración-P

Línea de base

-4,90

33,15

Duración-QRS

Frecuencia alta

-0,95

5,13

Duración-QRS

Frecuencia de línea

1,35

4,71

Duración-QRS

Línea de base

-1,55

7,68

Intervalo QT

Frecuencia alta

-14,55

6,51

Intervalo QT

Frecuencia de línea

-8,55

20,73

Intervalo QT

Línea de base

36,20

64,47

5.1.3.4 Estabilidad de las mediciones contra el RUIDO

La prueba se lleva a cabo de acuerdo con los datos de las series MA (008, 011, 013, 014,
015, 021, 026, 027, 042, 061) en la base de datos CSE.

Los ECG biológicos se introducen en el dispositivo en forma de señales digitales, y luego se
puede obtener el valor de la medición por medio de un cálculo.

Condición de la prueba:

a) sin RUIDO

b) con 25uV frecuencia alta

c) con 50uV de pico a valle 50Hz/60Hz de frecuencia de línea sinusoidal RUIDO

d) con un pico de 1mV a un valle 0,3Hz de línea base sinusoidal RUIDO

Para cada nivel de RUIDO superior, se determinarán las diferencias de medición entre los
ECG sin RUIDO y los ECG con RUIDO. Las dos desviaciones mayores de la media se
estimarán antes de calcular la media y la desviación estándar de las diferencias.

65

Conversión de frecuencia

Conversión de voltaje

Lea los archivos iniciales del DCD

Obtener archivos de datos ECG

Elemento de interpretación automatizada

Compare la interpretación automatizada con el diagnóstico de los expertos

Inicio

Resuma los resultados de la comparación, saque conclusiones

Fin

5.2 Verificación de la función de interpretación

5.2.1 Proceso de verificación

5.2.1.1 Base de datos del diagnóstico CSE

66

Datos del caso inicial

formato ecg como sistema requerido

Importe al dispositivo

Dibuje la forma de onda ECG

Identifique el complejo-QRS

Inicie comparación

Concluya los elementos de interpretación automatizada

Resuma los resultados estadísticos globales de la

comparación para cada caso

Superposición del complejo-QRS

Diagnóstico del experto

Parámetros de automedición

Inicio

5.2.1.2 Base da datos personalizada

67

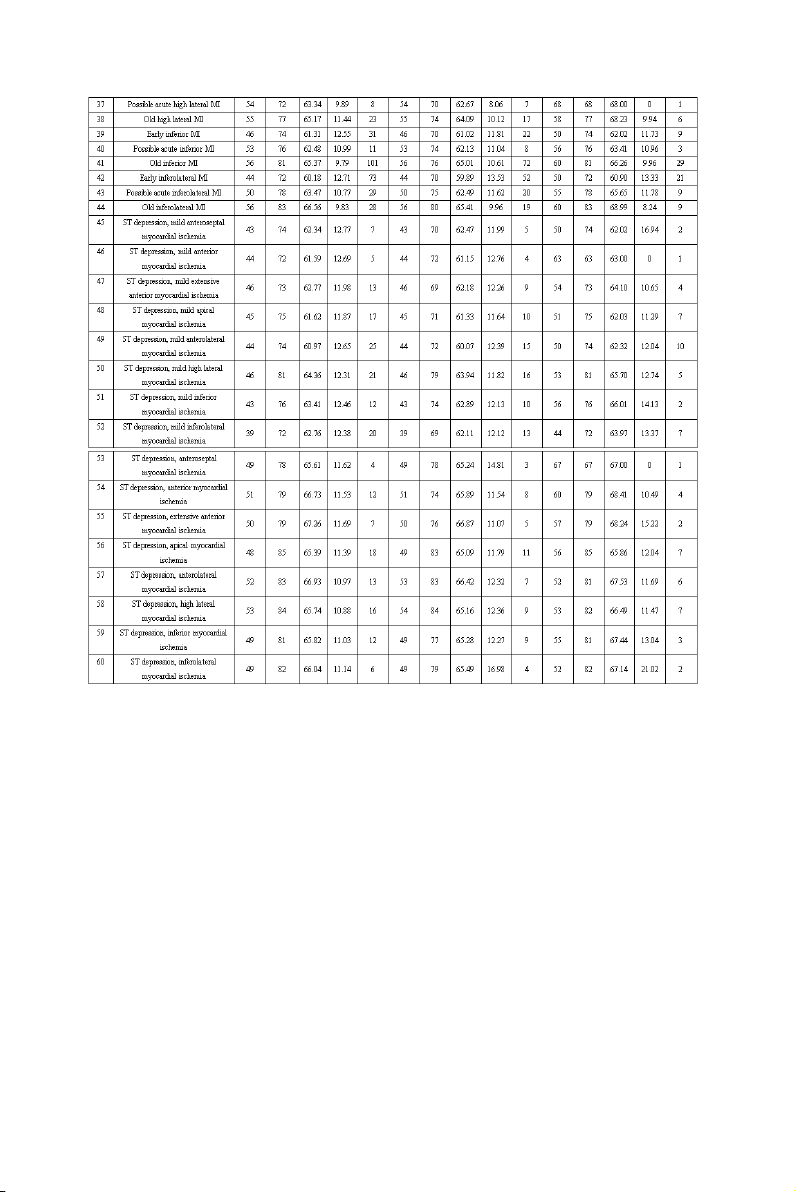

Nº.

Artículo

Número

de ECG

Sensibili

dad %

Especific

idad %

Valor

predictivo

positivo %

1

No anormal

585

92,01

79,16

97,38

2

Bradicardia en modo sinusal

191

96,68

99,73

98,64

3

Taquicardia en modo sinusal

78

97,44

96,49

96,90

4

Hipertrofia de la aurícula

izquierda

51

51,09

99,89

81,82

5

Hipertrofia de la aurícula

derecha

43

42,64

99,66

50,00

6

Hipertrofia de la aurícula dual

22

93,58

99,14

60,19

7

QRS de bajo voltaje

5

96,37

99,36

63,25

8

Eje eléctrico cardíaco normal

733

98,36

89,13

98,79

9

Desviación del eje izquierdo

168

98,65

89,40

98,18

10

Desviación del eje derecho

107

98,23

88,99

94,90

11

Bloque de Rama Derecha del

paquete completo

28

97,00

89,50

95,45

12

Bloque de Rama Izquierda del

paquete completo

32

97,73

89,65

91,43

13

Sin Bloque de Rama Derecha

del paquete completo

41

96,86

89,83

82,35

14

Sin Bloque de Rama Izquierda

del paquete completo

47

94,68

89,83

89,66

15

V1 muestra el tipo RSR

13

90,32

91,14

65,12

16

Bloqueo fascicular anterior

izquierdo

26

91,43

93,25

71,11

17

Bloqueo fascicular posterior

izquierdo

18

89,29

97,37

52,63

18

Hipertrofia del ventrículo

izquierdo

236

41,37

92,65

70,36

19

Hipertrofia del ventrículo

108

39,75

93,47

65,39

5.2.2 Verificación de los resultados

68

derecho

20

I bloqueo auriculoventricular

13

94,58

91,67

80,64

21

Anteropsetal temprano MI

10

83,33

99,94

90,91

22

Posible agudo anteroseptal parte

anterior MI

27

16,67

98,73

91,89

23

Anteroseptal viejo MI

26

92,00

98,90

86,47

24

Anterior temprano MI

77

93,90

88,22

71,96

25

Posible agudo anterior MI

10

80,00

99,72

44,44

26

Viejo anterior MI

13

24,00

99,66

50,00

27

Extensivo anterior temprano MI

24

79,67

99,43

41,18

28

Posible agudo extensivo

anterior MI

16

81,82

99,66

75,00

29

Viejo extensivo anterior MI

30

90,91

88,05

37,04

30

Apical temprano MI

15

88,32

87,21

88,54

31

Apical agudo MI

21

78,12

78,66

53,85

32

Apical viejo MI

19

79,63

89,94

80,00

33

Anterolateral temprano MI

36

77,51

79,94

83,33

34

Posible agudo anterolateral MI

9

28,57

99,77

33,33

35

Anterolateral viejo MI

14

70,00

93,60

50,00

36

Lateral temprano alto MI

16

79,65

95,78

80,42

37

Posible agudo lateral alto MI

8

81,60

99,94

85,71

38

Lateral viejo alto MI

23

81,82

99,66

60,00

39

Inferior temprano MI

31

88,89

95,00

40,00

40

Posible agudo inferior MI

11

76,00

99,60

61,11

41

Viejo inferior MI

101

96,07

99,24

93,44

42

Inferolateral temprano MI

73

98,77

96,82

75,94

43

Posible agudo inferolateral MI

29

11,11

99,94

50,00

44

Inferolateral viejo MI

28

84,62

99,83

78,57

45

Depresión ST, isquemia del

miocardio anteroseptal leve

7

75,36

99,55

46,67

46

Depresión ST, isquemia del

miocardio anterior leve

5

81,24

99,94

33,33

69

47

Depresión ST, isquemia del

miocardio anterior leve y

extensa

13

79,83

99,13

53,59

48

Depresión ST, isquemia apical

del miocardio leve

17

76,97

99,14

43,13

49

Depresión ST, isquemia

anterolateral del miocardio leve

25

77,54

99,08

37,64

50

Depresión ST, leve isquemia del

miocardio lateral alta

21

80,64

99,14

47,39

51

Depresión ST, isquemia del

miocardio inferior leve

12

79,73

99,60

55,16

52

Depresión ST, isquemia

inferorolateral del miocardio

leve

20

80,59

99,26

50,61

53

Depresión ST, isquemia del

miocardio anteroseptal

4

85,41

99,72

44,44

54

Depresión ST, isquemia del

miocardio anterior

12

87,66

98,58

34,85

55

Depresión ST, isquemia del

miocardio anterior

7

84,78

98,04

67,75

56

Depresión ST, isquemia apical

del miocardio

18

79,95

99,14

55,12

57

Depresión ST, isquemia del

miocardio anterolateral

13

87,42

98,97

59,09

58

Depresión ST, isquemia del

miocardio lateral alta

16

90,06

99,31

57,14

59

Depresión ST, isquemia del

miocardio inferior

12

89,88

99,13

40,08

60

Depresión ST, isquemia del

miocardio inferolateral

6

91,39

99,16

50,47

Sensibilidad: probabilidad de que una "muestra verdadera" se determine como un
"elemento" determinado mediante una función de interpretación automatizada;

Especificidad: probabilidad de que una "verdadera muestra no apta" se determine como

70

cierto "elemento no apto" mediante una función de interpretación automatizada;
Valor predictivo positivo: probabilidad de que un determinado "artículo no apto" sea un
"verdadero artículo no apto".

71

Guía y declaración del fabricante sobre las –emisiones electromagnéticas

El Termómetro de Infrarrojos está destinado para uso en el entorno electromagnético que se
especifica a continuación. El comprador o el usuario del dispositivo debe asegurarse de que se
utiliza en este entorno.

Prueba de emisiones

Cumplimiento

Emisiones RF CISPR 11

Grupo 1

Emisiones RF CISPR 11

Clase A

Emisiones armónicas

IEC 61000-3-2

Clase A

Emisiones de fluctuaciones de

voltaje IEC 61000-3-3

No aplicable

Guía y declaración del fabricante sobre inmunidad electro magnética

El Termómetro de Infrarrojos está destinado para uso en el entorno electromagnético que se

especifica a continuación. El comprador o el usuario del Termómetro de Infrarrojos debe

asegurarse de que se utiliza en este entorno.

Prueba de inmunidad

IEC60601

Prueba de nivel

Nivel de cumplimiento

Descarga electrostática (ESD)

IEC 61000-4-2

±8kV en contacto

Aire ± 15 kV

±8kV en contacto

±15kV en aire

Ráfaga/transitorios eléctricos

rápidos

IEC 61000-4-4

±2kV para las líneas de

suministro de energía

± 1 kV para línea de

entrada/salida

±2kV para las líneas de

suministro de energía

No Aplica

Sobretensión

IEC 61000-4-5

±1 kV líneas para líneas

±2 kV líneas para tierra

±1 kV líneas para líneas

±2 kV líneas para tierra

Caídas de tensión, interrupciones

breves y variaciones de tensión en

las líneas de entrada de

<5%UT(>95%dip en UT)

para 0.5 ciclo

40% UT(60%dip en UT)

<5%UT(>95%dip en UT)

para 0.5 ciclo

40% UT(60%dip en UT)

Tabla 1:

Tabla 2:

Apéndice II Guía del EMC y Declaración del Fabricante

72

alimentación

IEC 61000-4-11

para 5 ciclos

70%UT(30%dip en UT)

para 25 ciclos

<5%UT(>95%dip en UT)

por 5 seg

para 5 ciclos

70%UT(30%dip en UT) para

25 ciclos

<5%UT(>95%dip en UT)

por 5 seg

Frecuencia de alimentación (50 /

60Hz) campo magnético

IEC 61000-4-8

30 A/m

30A/m

Orientación y declaración del fabricante: inmunidad electromagnética

El Termómetro de Infrarrojos está destinado para uso en el entorno electromagnético que se
especifica a continuación. El cliente o el usuario del Termómetro de Infrarrojos debe
asegurarse de que se utiliza en este entorno.

Prueba de

inmunidad

Nivel de prueba IEC 60601

Nivel de cumplimiento

RF conducida

IEC61000-4-6

3 V

0,15 MHz – 80 MHz

6 V en bandas ISM entre

0,15 MHz y 80 MHz

3 V

0,15 MHz – 80 MHz

6 V en bandas ISM entre

0,15 MHz y 80 MHz

RF radiada

IEC61000-4-3

3 V/m 80 MHz- 2.7 GHz

3 V/m80 MHz- 2.7 GHz

Nota 1 a 80 MHz y 800 MHz, se aplica el intervalo de frecuencia superior.

Nota 2 Estas directrices pueden no ser aplicables en todas las situaciones. La propagación

electromagnética se ve afectada por la absorción y reflexión desde estructuras, objetos y

personas.

Las intensidades de campo de los transmisores fijos, tales como estaciones base de

radioteléfonos (móviles/inalámbricos) y radios móviles terrestres, radioaficionados, radio AM

y FM y difusión de TV, no pueden predecirse teóricamente con precisión. Para evaluar el

entorno electromagnético debido a transmisores de RF fijos, debe considerarse un estudio del

emplazamiento electromagnético. Si la intensidad de campo medida en el lugar en que se

utiliza el termómetro de infrarrojos excede el nivel de conformidad de RF aplicable más arriba,

Tabla 3:

73

deberá observarse el termómetro de infrarrojos para verificar el funcionamiento normal. Si se

observa un rendimiento anómalo, tal vez sea necesario adoptar medidas adicionales, como la

reorientación o la reubicación del termómetro de infrarrojos.

Guía y declaración del fabricante - inmunidad electromagnética

El [Código SI] está destinado para uso en el entorno electromagnético que se especifica a

continuación. El cliente o el usuario del [Código SI] debe asegurarse de que se utiliza en este

entorno

RF radiada

IEC61000-

4-3

(Especifica

ciones del

test para

INMUNID

AD

PUERTO

DEL

ENCERR

AMIENT

O a

equipo de

comunicac

iones

inalámbric

as RF)

Prueba

Frecuenci

a

(MHz)

Banda

a)

(MHz)

Servicio

a)

Modulación

b)

Modulación

b)

(W)

Distancia

(m)

NIVEL DE LA

PRUEBA DE

INMUNIDAD

(V/m)

385

380

–390

TETRA

400

Pulso

modulación

b)

18 Hz

1,8

0,3

27

450

380

–390

GMRS

460,

FRS 460

FM c)

±

desviación

5 kHz

1 kHz

sinusoidal

2

0,3

28

710

704 –

787

LTE

Banda

13,

17

Pulso

modulación

b)

217 Hz

0,2

0,3

9

745

780
810

800 –

960

GSM

800/900,

TETRA

800,

iDEN

Pulso

modulación

b)

18 Hz

2

0,3

28

870
930

Tabla 4：

74

820,

CDMA

850,

LTE

Banda 5

1720

1 700

–

1 990

GSM

1800;

CDMA

1900;

GSM

1900;

DECT;

LTE

Banda 1,

3,

4, 25;

UMTS

Pulso

modulación

b)

217 Hz

2

0,3

28

1845

1970
2450

2 400

–

2 570

Bluetoot

h,

WLAN,

802.11

b/g/n,

RFID

2450,

LTE

Banda 7

Pulso

modulación

b)

217 Hz

2

0,3

28

5240

5 100

–

5 800

WLAN

802,11

a/n

Pulso

modulación

b)

217 Hz

0,2

0,3

9

5500

5785
NOTA Si es necesario para alcanzar el NIVEL DE PRUEBA DE INMUNIDADES, la distancia

75

entre la antena transmisora y el
EQUIPO ME o el SISTEMA ME puede reducirse a 1 m. La distancia de prueba de 1 m está
permitida por la norma IEC 61000-4-3.

a) Para algunos servicios solo se incluyen las frecuencias ascendentes.
b) El carro debe modularse utilizando un 50 % de la señal de onda cuadrada del ciclo de trabajo.
c) Como alternativa a la modulación FM, se puede utilizar una modulación del pulso del 50 % a
18 Hz porque si bien
no representa la modulación real, sería el peor de los casos.

El FABRICANTE debe considerar la reducción de la distancia mínima de separación, basada

en la GESTIÓN DE RIESGOS, y el uso de NIVELES DE PRUEBA INMUNITARIOS más altos

que sean apropiados para la distancia mínima de separación reducida. Las distancias de

separación mínima para NIVELES DE PRUEBA DE INMUNIDAD superiores se calcularán con

la siguiente ecuación:

Donde P es la potencia máxima en W, d es la distancia mínima de separación en m, y E es el

NIVEL DE PRUEBA DE INMUNIDAD en V/m.

P

d

6

E =

Advertencia

l No acerque al EQUIPO QUIRÚRGICO DE HF activo y a la sala blindada de RF de

un SISTEMA ME para imágenes de resonancia magnética, donde la intensidad de
las INTERFERENCIAS EM es alta.

l Debe evitarse el uso de este equipo al lado de o apilado con otro equipo, porque

puede producirse un funcionamiento impropio. Si es necesario utilizarlo así, ambos
equipos deben observarse para verificar si funcionan con normalidad.

l El uso de accesorios, transductores, cables u otros elementos diferentes especificados

o suministrados por el fabricante de este equipo puede generar un aumento de las
emisiones electromagnéticas o una reducción de la inmunidad electromagnética de
este equipo y causar que este no funcione correctamente

l Los equipos portátiles de comunicaciones de RF (incluidos los periféricos como los

cables de antena y las antenas externas) no deben utilizarse a menos de 30 cm (12
pulgadas) de cualquier parte del dispositivo, incluidos los cables especificados por el
fabricante. En caso contrario, pueden degradarse las prestaciones del equipo.

l Todos los dispositivos médicos activos están sujetos a precauciones especiales CEM y

deben ser instalados y usados de acuerdo con estas directrices.

Nota:

l Las características de las EMISIONES de este equipo lo hacen adecuado para su uso

en áreas industriales y hospitales (CISPR 11 clase A). Si se usa en un ambiente

76

residencial (para el que normalmente se requiere la clase B de la norma CISPR 11),
es posible que este equipo no ofrezca una protección adecuada a los servicios de
comunicación por radiofrecuencia. Es posible que el usuario tenga que adoptar
medidas de mitigación, como la reubicación o la reorientación del equipo.

l Cuando el dispositivo está interferido, los datos medidos pueden fluctuar, por favor

mida repetidamente o en otro ambiente para asegurar su exactitud.

Eliminación: El producto no ha de ser eliminado junto a otros residuos domésticos. Los usuarios

tienen que ocuparse de la eliminación de los aparatos por desguazar llevándolos al lugar de recogida

indicado por el reciclaje de los equipos eléctricos y electrónicos.

CONDICIONES DE GARANTÍA GIMA

Se aplica la garantía B2B estándar de Gima de 12 meses.
