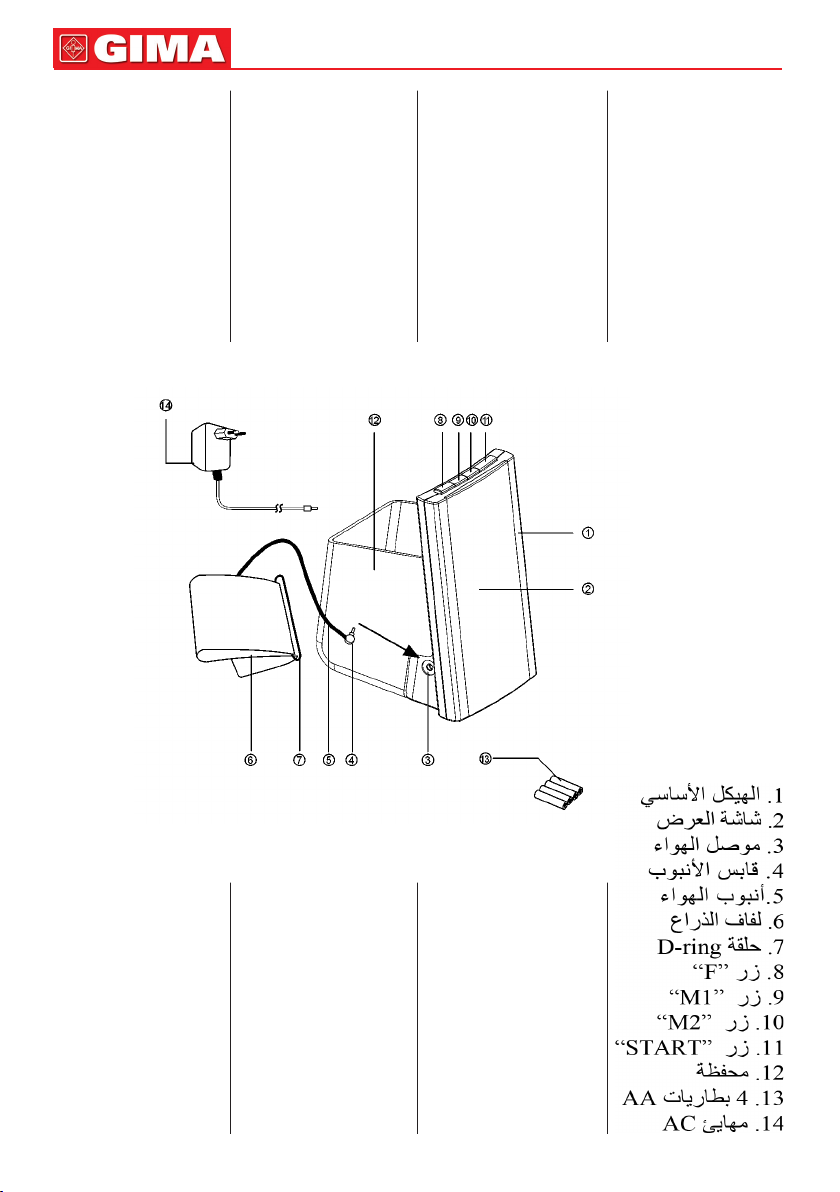

1. Struttura principale
2. Display
3. Connettore aria
4. Spina tubo
5. Tubo dell’aria
6. Bracciale
7. Anello D-ring
8. Pulsante “F”
9. Pulsante “M1”
10. Pulsante “M2”
11. Pulsante “START”
12. Custodia
13. 4 Batterie AA
14. Adattatore AC
1. Main Body
2. Display
3. Air Connector
4. Tube Plug
5. Air Hose
6. Cuff
7. D-ring
8. Button ‘F’
9. Button ‘M1’
10. Button ‘M2’
11. Button ‘START’
12. Storage Case
13. 4xAA Batteries
14. AC Adapter
1. Corps principal
2. Écran
3. Connecteur de l’air
4. Fiche tuyau
5. Tuyau de l’air
6. Brassard
7. Anneau D-ring
8. Bouton « F »
9. Bouton « M1 »
10. Bouton « M2 »
11. Bouton « START »
12. Étui
13. 4 piles AA
14. Adaptateur AC
1. Hauptstruktur
2. Display
3.
Luftanschlussbuchse
4. Schlauchstecker
5. Luftschlauch
6. Armmanschette
7. D-Ring
8. Taste “F”
9. Taste “M1”
10. Taste “M2”
11. Taste “START”
12. Gehäuse
13. 4 AA-Batterien
14. AC-Netzteil
1. Estructura principal
2. Display
3. Conector aire
4. Clavija tubo
5. Tubo del aire
6. Manguito
7. Anillo D-ring
8. Botón “F”
9. Botón “M1”
10. Botón “M2”
11. Botón “START”
12. Estuche
13. 4 Pilas AA
14. Adaptador AC
1. Estrutura principal
2. Visor
3. Conector ar
4. Espinha tubo
5. Tubo do ar
6. Braçadeira
7. Anel D-ring
8. Botão “F”
9. Botão “M1”
10. Botão “M2”
11. Botão “START”
12. Estôjo
13. 4 Pilhas AA
14. Adaptador AC
1. Βασική σύνθεση
2. Οθόνη
3. Συνδετήρας αέρα
4. Βύσμα σωλήνα
5. Σωλήνας αέρα
6. Περιβραχιόνιο
7. Δαχτύλιος D-ring
8. Πλήκτρο “F”
9. Πλήκτρο “Μ1”
10. Πλήκτρο “Μ2”
11. Πλήκτρο “START’
12. Θήκη
13. 4 Μπαταρίες ΑΑ
14. Προσαρμογέας ΑΟ
35
ESPAÑOL
PRINCIPIO OPERATIVO
Este dispositivo se basa en la tecnología oscilométrica con Algoritmo Fuzzy que mide la presión arterial y
la frecuencia del pulso. El manguito se envuelve alrededor del brazo y se ina automáticamente mediante
la bomba del aire. El sensor del dispositivo detecta las pequeñas uctuaciones de la presión ejercida en el
manguito por la dilatación y la contracción de la arteria del brazo en respuesta a cada latido del corazón.
Por lo tanto, el aparato mide la amplitud de cada onda de presión, la convierte en milímetros de mercurio y
la visualiza en el display en forma de valor digital.
Nota: el presente dispositivo no puede garantizar una precisión razonable si se utiliza o se
conserva a temperaturas o niveles de humedad no incluidos en la gama indicada en la sección
<CARACTERÍSTICAS TÉCNICAS> del presente manual.
RECOMENDACIONES PARA MEDIR LA PRESIÓN SANGUÍNEA
1. En general la presión arterial es más baja en verano y más alta en invierno. La presión arterial cambia
con la presión atmosférica y está inuenciada por muchos factores, por ejemplo: cargas físicas, factores
emotivos, estrés, comidas, etc. Las medicinas, el consumo de alcohol, fumar inuyen considerablemente en el nivel de la presión arterial. La presión sanguínea se hace más alta a baja temperatura, por lo
que es preferible medir la presión arterial a temperatura ambiente (unos 20 ° C). Si este dispositivo ha
sido conservado a baja temperatura, es necesario dejarlo a temperatura ambiente durante al menos 1
hora, en caso contrario la medición puede ser incorrecta. La presión sanguínea varia dependiendo de la
edad y del individuo, se recomienda anotar a diario las medidas detectadas y comprobar con su médico
cuál es el valor óptimo de la „presión sanguínea“ para el paciente.

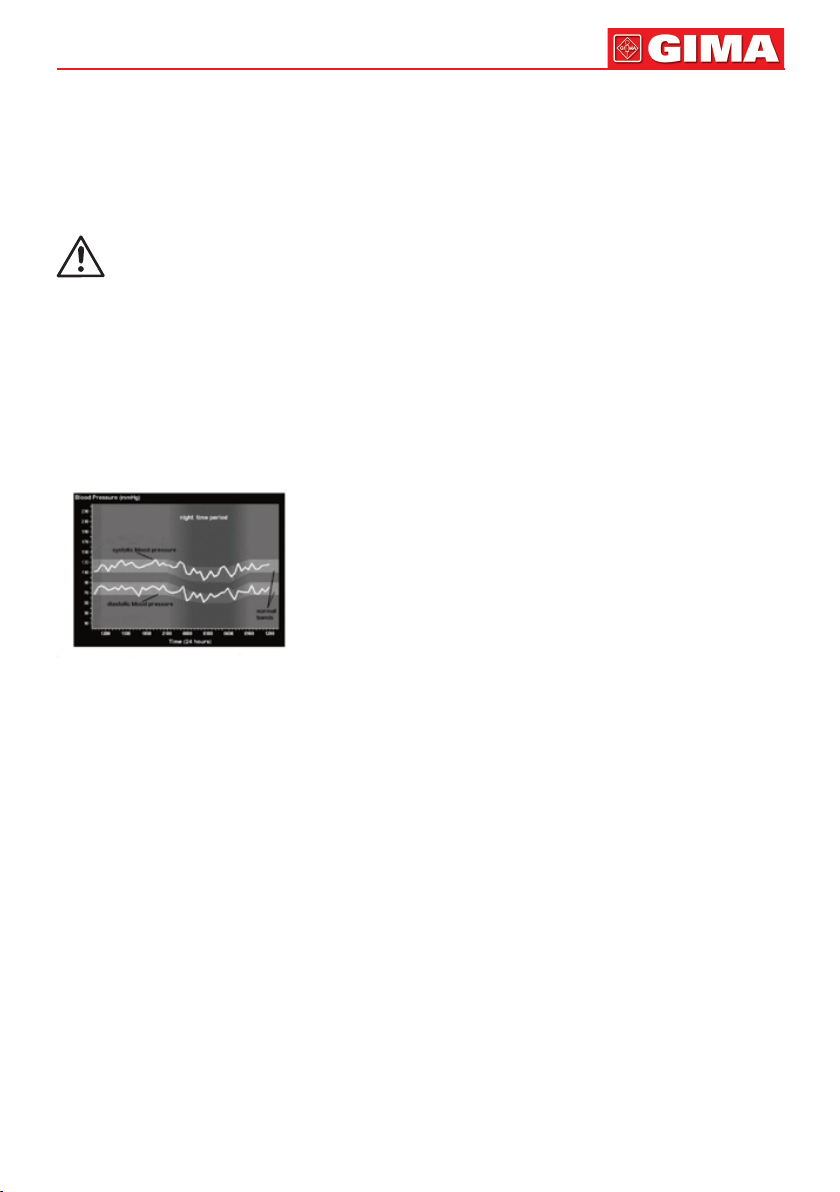

La ilustración ha sido tomada de la British Hypertension Society
2. Tomar las medidas siguiendo las instrucciones del médico para pacientes con enfermedades cardiovas-
culares. ¡En ningún caso deben modicarse las dosis de los fármacos prescritos por el médico!
3. La medición detallada de la presión arterial puede ser difícil en pacientes con condiciones de Arterioscle-
rosis grave, pulso débil o en pacientes con una uctuación evidente del ritmo de contracción cardíaca.
Consulte con un médico cualicado para interpretar las lecturas de la presión sanguínea.
4. La medición debería realizarse en un ambiente silencioso. No coma o fume antes de una medición. Este
dispositivo es entregado con el brazalete estándar que está indicado para un brazo con unas dimensiones de 22-32 cm. Los niños y los adultos con un brazo que no entra en el intervalo 22-32 cm deberían
seleccionar brazaletes con dimensiones especiales. Póngase en contacto con su vendedor para obtener
estos brazaletes de dimensiones especiales.
ATENCIÓN: no utilice brazaletes no originales.
5. Se recomienda realizar mediciones repetidas con intervalos de 3 minutos, si es posible calcule la media
para obtener una medición más detallada. Los pacientes con Arteriosclerosis requieren un intervalo
más largo (10-15 minutos) ya que la elasticidad de los vasos sanguíneos de los pacientes disminuye de
forma signicativa en presencia de estas enfermedades. También el intervalo de 10-15 minutos puede
aplicarse a pacientes con diabetes.

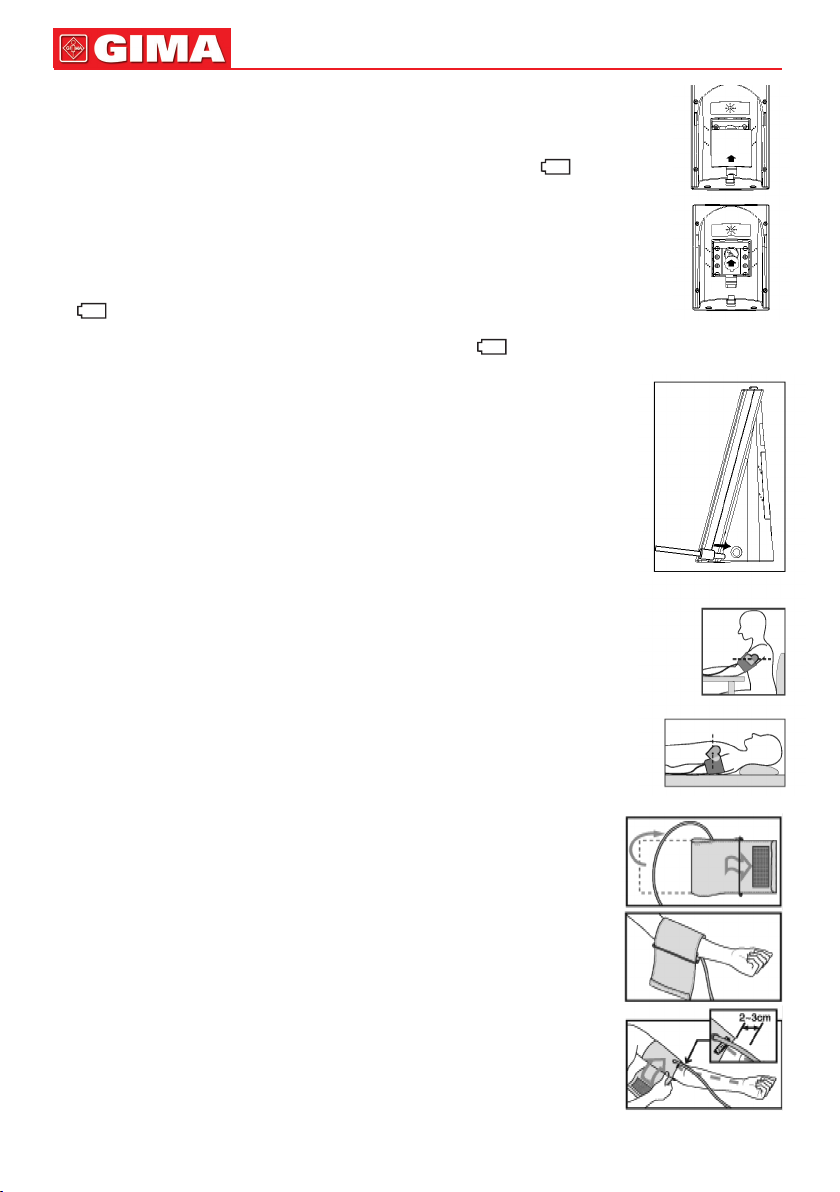

INTRODUCCIÓN DE LAS PILAS
1. Abrir la tapa del compartimiento pilas, luego abrir la tapa de la pila de botón, introducir la pila de botón
„CR2025“ en el relativo compartimiento;
2. Cerrar la tapa del compartimiento de la pila de botón;
3. Para instalar las pilas de tipo „AA“, tener presente la polaridad indicada;
4. Cerrar la tapa del compartimiento pilas.
ESPAÑOL
36
- La pila de botón incorporada sirve para mantener inalterada la visualización de la fecha y la hora durante
la sustitución de las pilas (4 pilas AA). Si después de haber introducido las nuevas
pilas, en el display LCD aparece el icono fecha „01/01“ y hora „00:00“, signica que
es necesario introducir una nueva pila de botón.
- Sustituir las pilas cuando en el display aparece el símbolo de la pila ‘ ’ o cuando
no aparece nada después del START;
- Las pilas utilizadas en este kit tienen la nalidad de gestionar la capacidad operativa del dispositivo y su duración puede ser inferior a lo indicado;
- Sustituir todas las pilas contemporáneamente y no utilizar pilas recargables;
- Quitar las pilas, si el aparato no se utiliza por un largo periodo de tiempo;
- No dejar las pilas agotadas en el interior del dispositivo;
- Si, durante la medición, en el display LCD destella el símbolo de pila agotada
‘ ’ el usuario tiene que recordarse de sustituir todas las pilas, pero puede termi-
nar la medición.
Si en el display LCD aparece el símbolo de pila agotada ‘ ’ y contemporánea-
mente una señal acústica continua por 4 veces, el usuario tiene que sustituir inmediatamente todas las pilas.
UTILIZACIÓN DEL DISPOSITIVO CON ADAPTADOR DE CORRIENTE AC
Además de las pilas, es posible utilizar un adaptador de corriente AC como alimentador. El adaptador de corriente AC está en venta como accesorio opcional.
El conector del adaptador de corriente AC se halla en el lado izquierdo del dispositivo.
Utilizar solo un adaptador de corriente AC con las siguientes características técnicas:
Tensión de salida: 6V±5%
Máx. corriente de salida: 600 mA
Polaridad clavija de salida: <-> interna
Diámetro externo: 5.5±0.1 mm
Diámetro interno: 2.1± 0.1 mm
Longitud: 10± 0.3 mm
POSTURA CORRECTA POSTURA PARA LA MEDICIÓN
1. Sentarse y apoyar el brazo en la mesa de trabajo durante la medición. Asegurarse
de que el manguito envuelto alrededor de la parte superior del brazo esté aproxima-
damente al mismo nivel del corazón, extender el antebrazo de modo natural sobre
la mesa;
2. También es posible efectuar la medición estando tendidos supinos.
Mirar hacia arriba, quedarse tranquilos y no mover el cuello o el cuerpo durante la
medición. Asegurarse de que el manguito envuelto alrededor de la parte superior
del brazo esté aproximadamente al mismo nivel del corazón.

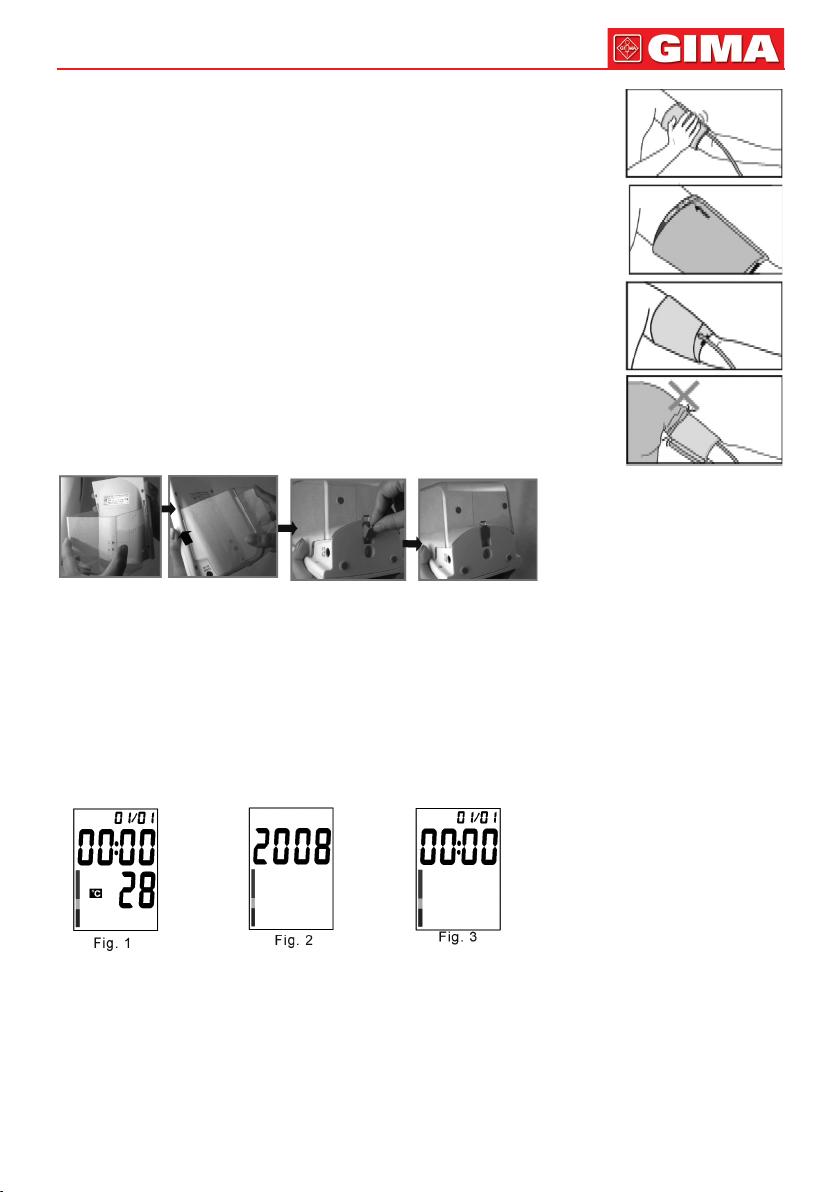

ENSAMBLAJE DEL MANGUITO
1. Introducir unos 5 cm de la parte nal del manguito en el anillo D-ring
situado al inicio del mismo, como ilustrado en la gura.
2. Poner el manguito en el brazo izquierdo con el tubo hacia la palma de la
mano. Si la medición en el brazo izquierdo resulta difícil, utilizar el brazo
derecho.
En este caso, es necesario saber que los resultados pueden divergir de
5-10 mmHg entre el brazo izquierdo y el brazo derecho.
3. Envolver el manguito alrededor del brazo y cerrarlo con el cierre de velcro. El margen del manguito tiene que ser de unos 2-3 cm por encima de
la articulación del codo. La indicación <ARTERY> tiene que estar encima
de la arteria del brazo.
37
ESPAÑOL
4. El manguito tiene que adherir alrededor del brazo. No tiene que estar
ni demasiado apretado, ni demasiado ojo. Hay que dejar espacio para
introducir dos dedos entre el manguito y el brazo.
5. Si la palabra <INDEX> en el manguito se halla en el interior de la zona
<NORMAL> (22-32 cm), signica que la circunferencia del manguito es
correcta.
De lo contrario es necesario un manguito con circunferencia diferente
(dirigirse al revendedor).
6. A veces es difícil que el manguito adhiera perfectamente a la forma del
brazo.
En este caso también es aceptable que el manguito tome una forma de
cono.
7. No subirse las mangas, de lo contrario el ujo de la sangre será obstaculizado y esto no permitirá obtener una medición precisa. Eventualmente
quitarse la ropa.
ENSAMBLAJE DEL ESTUCHE
1. Los tres ganchos del estuche se colocan en las cavidades presentes en el dispositivo;
2. Empujar el estuche hacia arriba;
3. Cerrar herméticamente.
REGULACIÓN DE FECHA Y HORA
Esta función garantiza la correcta medición del tiempo para cada medición. Para tener una fecha y una
hora precisas, el usuario tiene que precongurar la fecha y la hora correctamente antes de utilizar el
dispositivo por primera vez.
El procedimiento para la preconguración de Fecha/Hora es la siguiente:
1. Conectado por primera vez el dispositivo a la toma de corriente, el display visualizará lo indicado en
la Fig. 1;
2. Pulsar el botón “F”, el valor relativo al año destellará;
3. Pulsar el botón “M1” o “M2” para aumentar o reducir el valor y pulsar el botón “START” para con-
rmar;
4. Después de haber congurado el año, el valor relativo al mes inicia automáticamente a destellar (Fig.
3).
Para congurar mes, fecha y hora seguir las instrucciones indicadas arriba;
5. Pulsar el botón “START” para conrmar la conguración. Para modicar la fecha y la hora, repetir los
puntos 2, 3, 4.
ESPAÑOL
38
FUNCIÓN NOTA

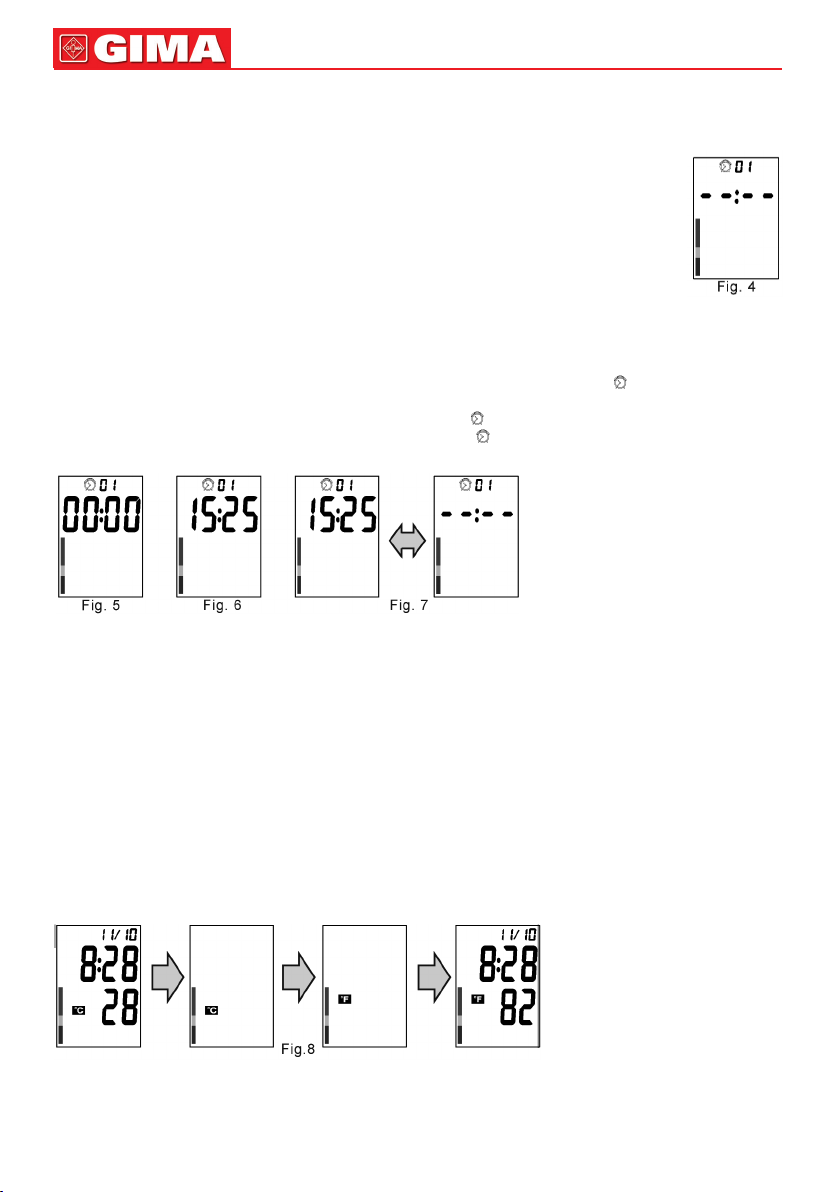

Conguración recordatorio
El monitor está dotado de 3 alarmas recordatorio. Es posible congurar 3 diferentes alarmas recordatorio en el curso de 24 horas.
1. Con el dispositivo en standby, pulsar el botón “F” dos veces para entrar en la moda-
lidad de alarma 01 (Fig. 4);
2. Pulsar el botón “M1” o “M2”. El display aparecerá como en la Fig. 5 y contemporá-
neamente destellará la hora;
3. Pulsar otra vez el botón “M1” o “M2” para aumentar o reducir el número y “START”
para conrmar.
4. Después de congurar la hora, el valor relativo a los minutos destellará automáticamente. Para congurar los minutos, seguir el mismo procedimiento indicado arriba;
5. Pulsar “START” para conrmar.
6. Con el dispositivo en standby, pulsar el botón “F” tres o cuatro veces para entrar respectivamente
en la modalidad de alarma 02 y 03. Repetir el mismo procedimiento, si es necesario introducir una
segunda o una tercera alarma.
Nota: cuando la alarma está activada y el dispositivo está en standby, el icono ‘ ’ destella en el display
LCD y se oirá una señal acústica por 1 minuto. Pulsar ‘START’ para desactivar la alarma.
Si la alarma está activada durante la medición, el icono ‘ ’ destella en el display LCD por 1 minuto
sin ninguna señal acústica. Pulsando “START”, el icono ‘ ’ destellante desaparecerá y la medición
terminará.
Cancelación de los recordatorios
1. Con el dispositivo en standby, pulsar el botón “F” dos veces para entrar en la modalidad de alarma
01, luego pulsar “M1” por al menos 5 segundos. El display aparecerá como ilustrado en la Fig. 7,
indicando que la alarma 01 ha sido removida.
2. Con el dispositivo en standby, pulsar el botón “F” tres o cuatro veces para entrar respectivamente en
la modalidad de alarma 02 y 03. Repetir el procedimiento indicada arriba para remover la alarma 02
y la alarma 03.
DISPLAY TEMPERATURA AMBIENTE Y REGULACIÓN
Este display visualiza la temperatura ambiente. Es posible congurar la unidad de medida °C y °F. El
display LCD visualiza la modalidad predenida °C.
1. Con el dispositivo en standby, pulsar “F” cinco veces para entrar en la modalidad de regulación de
la temperatura, luego apretar “M1” para pasar a la modalidad °F, pulsar “START” para conrmar.
2. Pulsar “M2” para pasar de la modalidad °F a °C.
Nota: en la modalidad de reset, si no se efectúa ninguna operación por 1 minuto, el dispositivo vuelve
automáticamente en la modalidad standby.
EJECUCIÓN DE UNA MEDICIÓN
1. Introducir la clavija del tubo en el conector del aire.
Antes de realizar la medición, respirar hondo 3~5 veces y relajarse. No hablar y no mover el brazo;
39
ESPAÑOL
2. Pulsar la tecla “START”. En el display, solo por pocos segundos, se encienden todos los símbolos

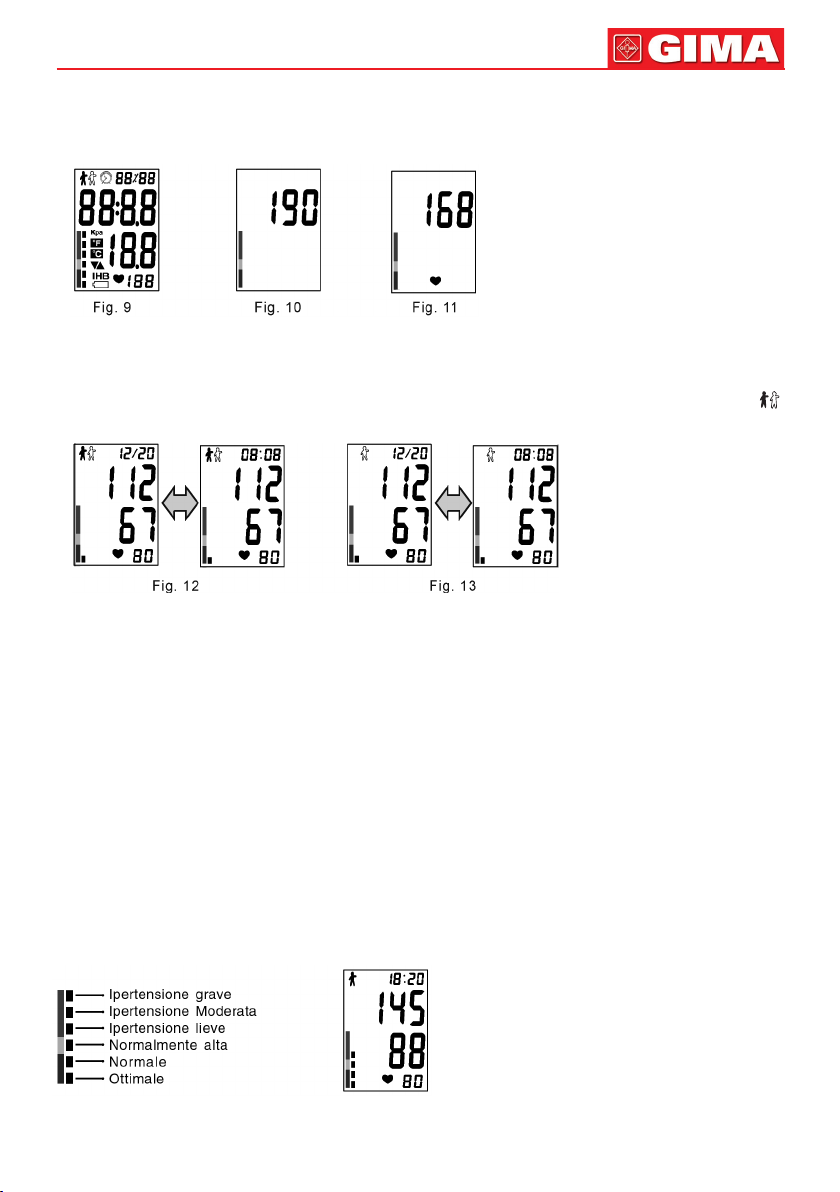

(Fig. 9). Se tendrá la emisión de dos breves señales acústicos y “0” aparecerá en la pantalla. El
manguito empezará a inarse y el display visualizará los valores de presión. Generalmente la presión
llega a 190mmHg (Fig. 10):
3. La bomba dejará de inar el manguito y la presión disminuirá gradualmente. Contemporáneamente
se tendrá la medición de la presión y de las pulsaciones (Fig. 11);
4. Una señal acústica prolongada indicará que la medición ha terminado. El manguito se desinará
rápidamente y en el display aparecerán los valores de medición de la presión y de las pulsaciones.
Además se visualizará en otra pantalla el tiempo de medición. Contemporáneamente, el icono ‘ ’
destellará para recordar al usuario que registre el valor medido (Fig.12);
5. Pulsar “M1” o “M2” para registrar el valor medido en la relativa memoria. Por ej.: pulsando “M2”, el
display será el indicado en la Fig. 13. Si el usuario no pulsa la tecla, el valor medido no será registra-
do;
6. Pulsar “START” para volver en la modalidad standby. Antes de efectuar otra medición, esperar al
menos 3 minutos. Si no se utiliza el dispositivo por 3 minutos, éste volverá a la modalidad standby.
Represurización automática
Este dispositivo dispone de 4 niveles de presurización predenidos: 190mmHg, 230mmHg, 270mmHg y
300mmHg. Si la presión de 190mmHg no es suciente o en caso de movimiento del brazo, el dispositivo
realizará nuevamente el inado a un nivel de presión adecuado a garantizar una correcta medición.
Esto no indica una avería.
Desinado rápido durante la medición
Si no se encuentran bien durante la medición o desean interrumpirla, pulsar START. El dispositivo desinará rápidamente el manguito y volverá en la modalidad standby.
El indicador visualiza un segmento, basado en los datos corrientes, correspondiente a la clasicación
OMS. Por ejemplo, si la presión sanguínea es 145mmHg (presión sistólica), 88mmHg (presión diastólica), en base a la clasicación de la Organización Mundial de la Salud, el nivel de la presión indica una
ligera hipertensión.
Nota: Si la presión sistólica y la presión diastólica forman parte de categorías diferentes, para la clasicación se considera válido el valor más elevado.
ESPAÑOL
40
FUNCIÓN MEMORIA
Llamada memoria
1. Domino puede memorizar 60 mediciones en ‘ y ‘ ’, y calcular automáticamente la media de las
últimas 3 mediciones para “M1” y “M2”, respectivamente. Cuando la memoria está llena (60 medi-
ciones memorizadas), los datos más viejos serán sustituidos por los más recientes. También en caso
de falta de corriente, la memoria no se borra;
2. Al nal de una medición o cuando el dispositivo está en standby, pulsar “M1” o “M2” para llamar la
memoria. Pulsando “M1” o “M2”, el display visualizará la media de las últimas tres mediciones (Fig.
14);
3. Pulsando otra vez, el display visualizará “01”, es decir la última medición registrada, luego pasa a otra
pantalla para visualizar los valores medidos y el tiempo de medición (Fig. 15);
4. Pulsando otra vez, el display visualizará “02”, es decir la penúltima medición registrada.
Cancelación datos memorizados
Al nal de una medición o cuando el dispositivo está en standby, mantener pulsado
“M1” o “M2” por al menos 5 segundos, el display visualizará “CLR” indicando que el
valor memorizado para “M1” o “M2” ha sido borrado.
DETECTOR DE LATIDOS IRREGULARES
El esgmomanómetro digital Modelo Domino garantiza la medición de la presión sanguínea y de las pulsaciones, incluso en presencia de latidos irregulares. Cuando el
dispositivo detecta latidos irregulares o un excesivo movimiento del cuerpo durante la
medición, el icono “IHB” se visualiza en el display LCD. Es importante relajarse, quedarse quietos y no caminar durante la medición.
Nota: se aconseja consultar al propio médico de cabecera, si el indicador “IHB” aparece
frecuentemente.
ERRORES Y PILA AGOTADA
INDICACIÓN POSIBLE CAUSA ACCIONES CORRECTIVAS
El manguito está colocado de modo
equivocado o la clavija del tubo no se
ha introducido bien.
Asegurarse de que el manguito esté
colocado correctamente y que la clavija
del tubo esté conectada de modo rme,
repetir la medición.
Movimiento del brazo/mano o el paciente camina durante la medición.
El manguito no se ina a la presión necesaria.
Repetir la medición siguiendo las instrucciones contenidas en el manual.
Repetir la medición inando el manguito 30-40 mmHg más que la presión si-
stólica prevista.
Las pilas están agotadas. Sustituir todas las 4 pilas.
41
ESPAÑOL
CURA, CONSERVACIÓN, REPARACIÓN Y RECICLAJE
1. Es necesario proteger el dispositivo de la excesiva humedad, de la luz directa del sol, de los golpes,
de los disolventes, del alcohol y de la gasolina.
2. Quitar las pilas antes de guardar el dispositivo por mucho tiempo. Mantener las pilas lejos del alcance
de los niños.
3. Mantener el manguito lejos de objetos cortantes, no tirarlo y no torcerlo.
4. Utilizar un paño suave y seco para limpiar el dispositivo.
5. Los manguitos son sensibles y se tienen que manejar con cuidado. Limpiar el manguito con un paño
húmedo.
ATENCIÓN: ¡no lavar nunca la vaina interna!
6. Una vez al año hacer controlar el dispositivo por un técnico, para averiguar las condiciones técnicas.
Dirigirse al revendedor de conanza para más información.
7. El dispositivo y las pilas no se tiene que echar a la basura de casa. Seguir las reglas de reciclaje
locales vigentes y llevar el dispositivo y las pilas en los centro de recogida adecuados.
SOLUCIÓN DE LOS PROBLEMAS
SÍNTOMA PUNTO DE CONTROL REMEDIO
No aparece ninguna
Las pilas están agotadas.
Sustituir todas las pilas.
visualización cuando
se pulsa la tecla
START.
La polaridad de las pilas está equivocada.
Introducir las pilas correctamente.
El inado se para y
sigue en un segundo
momento
El valor medido es demasiado alto o demasiado bajo.
El valor de las pulsaciones es demasiado
alto o demasiado bajo.
Las pilas se han agotado enseguida.
El contacto del compartimiento pi-
las está sucio.
Represurización automática que
garantiza la correcta medición.
¿Han caminado o movido el brazo
(o la mano) durante la medición?
¿El manguito está al mismo nivel
del corazón?
¿El manguito está colocado cor-
Limpiar los terminales de las pilas con
un paño seco.
Véase <REPRESURIZACIÓN AU-
TOMÁTICA>
Estar tranquilos y en silencio durante
la medición.
Asegurarse de que la postura sea cor-
recta.
Colocar el manguito de modo correcto.
rectamente?
¿Han esforzado el brazo durante
Relajarse durante la medición.
la medición?
¿Han caminado o movido el brazo
(o la mano) durante la medición?
¿Han caminado o movido el brazo
(o la mano) durante la medición?
¿Han efectuado la medición enseguida después de haber hecho
movimiento?
Estar tranquilos y en silencio durante
la medición.
Estar tranquilos y en silencio durante
la medición.
Efectuar una nueva medición después
de haber descansado por unos 5 mi-
nutos.
Se han utilizado pilas defectuosas. Utilizar pilas alcalinas de una marca
conocida.
ESPAÑOL
CARACTERÍSTICAS TÉCNICAS
Modelo: Domino
Dimensiones: 158 (L) x120(L) x 127 (H)mm
Peso: Unos 490 gr. sin pilas
Método de medición: Oscilometría
Gama de medición: De 40 a 260 mmHg (presión de la sangre); De 40 a 160 latidos/minuto (pulsacio-
nes)
Precisión de medición: ± 3 mmHg para presión sistólica y diastólica ± 5% del valor de las pulsaciones
Inado: Automático con bomba
Desinado rápido: Válvula electrónica autom.
Pilas: 4”AA”× 1 .5V
Adaptador: Opcional, 6V, 600 mA
Memoria: 2x60 set de memorias
Temperatura de ejercicio y humedad: De +10°C a + 40°C, 85% e inferior
Temperatura de almacenaje y humedad: De -20°C a + 50°C, 85% e inferior
Dimensiones manguito: Según el brazo 22-32 cm
Kit completo: Estructura principal, estuche, manguito, 4 pilas AA (Opcional), pila de botón 1xCR2025,
adaptador (opcional), manual de uso.
Símbolos
Dispositivo médico segun
a la Directiva 93/42 / CEE
Precaución: lea las instrucciones
(advertencias) cuidadosamente
Siga las instrucciones de uso Fabricante
Aparato de tipo BF Fecha de fabricación Número de serie
Código producto Disposición WEEE
Número de lote
Conservar al amparo
de la luz solar
Conservar en un lugar
fresco y seco
42
Eliminación: El producto no ha de ser eliminado junto a otros residuos domésticos. Los usuarios tienen que ocuparse de la eliminación de los aparatos por desguazar llevándolos al lugar
de recogida indicado por el reciclaje de los equipos eléctricos y electrónicos. Para más informa-
ción sobre los lugares de recogida, contactar el propio ayuntamiento de residencia, el servicio
de eliminación de residuos local o la tienda en la que se compró el producto. En caso de eliminación equivocada podrían ser aplicadas multas, en base a las leyes nacionales.
CONDICIONES DE GARANTÍA GIMA
Enhorabuena por haber comprado un producto nuestro. Este producto cumple con elevadas normas
cualitativas, tanto en el material como en la fabricación. La garantía es válida por un plazo de 12 meses
a partir de la fecha de suministro GIMA. Durante el periodo de vigencia de la garantía se procederá a la
reparación y/o sustitución gratuita de todas las partes defectuosas por causas de fabricación bien comprobadas, con exclusión de los gastos de mano de obra o eventuales viajes, transportes y embalajes.
Están excluidos de la garantía todos los componentes sujetos a desgaste.
La sustitución o reparación efectuada durante el periodo de garantía no tienen el efecto de prolongar
la duración de la garantía. La garantía no es válida en caso de: reparación efectuada por personal no
autorizado o con piezas de recambio no originales, averías o vicios causados por negligencia, golpes o
uso impropio. GIMA no responde de malfuncionamientos en aparatos electrónicos o software derivados
de agentes externos como: oscilaciones de tensión, campos electromagnéticos, interferencias radio,
etc. La garantía decae si no se respeta lo indicado arriba y si el número de matrícula (si está presente)
se ha quitado, borrado o cambiado.
Los productos considerados defectuosos tienen que devolverse solo al revendedor al que se le compró.
Los envíos realizados directamente a GIMA serán rechazados.
43
PORTUGUÊS
PRINCÍPIO OPERATIVO
Este dispositivo é baseado na tecnologia oscilométrica com Algoritmo Fuzzy que mede a pressão arterial
e a frequência do pulso. A braçadeira é aplicada em volta do braço e enchida através de uma bomba de ar.
O sensor do dispositivo detecta as pequenas variações da pressão exercitadas na braçadeira pela dilatação e pela contração da artéria do braço em resposta a cada batida do coração. O aparelho mede portanto
a amplitude de cada onda de pressão, converte a mesma em milímetros de mercúrio e visualiza a mesma
no visor sob forma de valor digital.
Nota: este dispositivo não pode garantir uma exactidão razoável se usado ou guardado em con-
dições de temperatura ou umidade fora dos limites indicados na seção <CARACTERÍSTICAS
TÉCNICAS> do presente manual.
CONSELHOS SOBRE A MEDIÇÃO DA TENSÃO ARTERIAL
1. No geral, a tensão arterial é mais baixa no verão e mais alta no inverno. A pressão arterial altera-se
com a pressão atmosférica e é inuenciada consideravelmente por muitos fatores, por exemplo: cargas
físicas, fatores emotivos, stress, refeições, etc. Os medicamentos, o consumo de bebidas alcoólicas e o
tabaco inuenciam notavelmente o nível da tensão arterial. A tensão arterial aumenta a baixa temperatura, por isso é preferível realizar a medição da tensão arterial à temperatura ambiente (cerca de 20°C).
Se este dispositivo tiver sido conservado a baixa temperatura, é necessário deixá-lo à temperatura
ambiente durante pelo menos 1 hora, caso contrário a medição pode ser imprecisa. A tensão arterial
varia consoante a idade e o indivíduo, aconselha-se a anotar quotidianamente as medições detetadas
e a vericar com o próprio médico qual o valor ótimo da “tensão arterial” para o paciente.

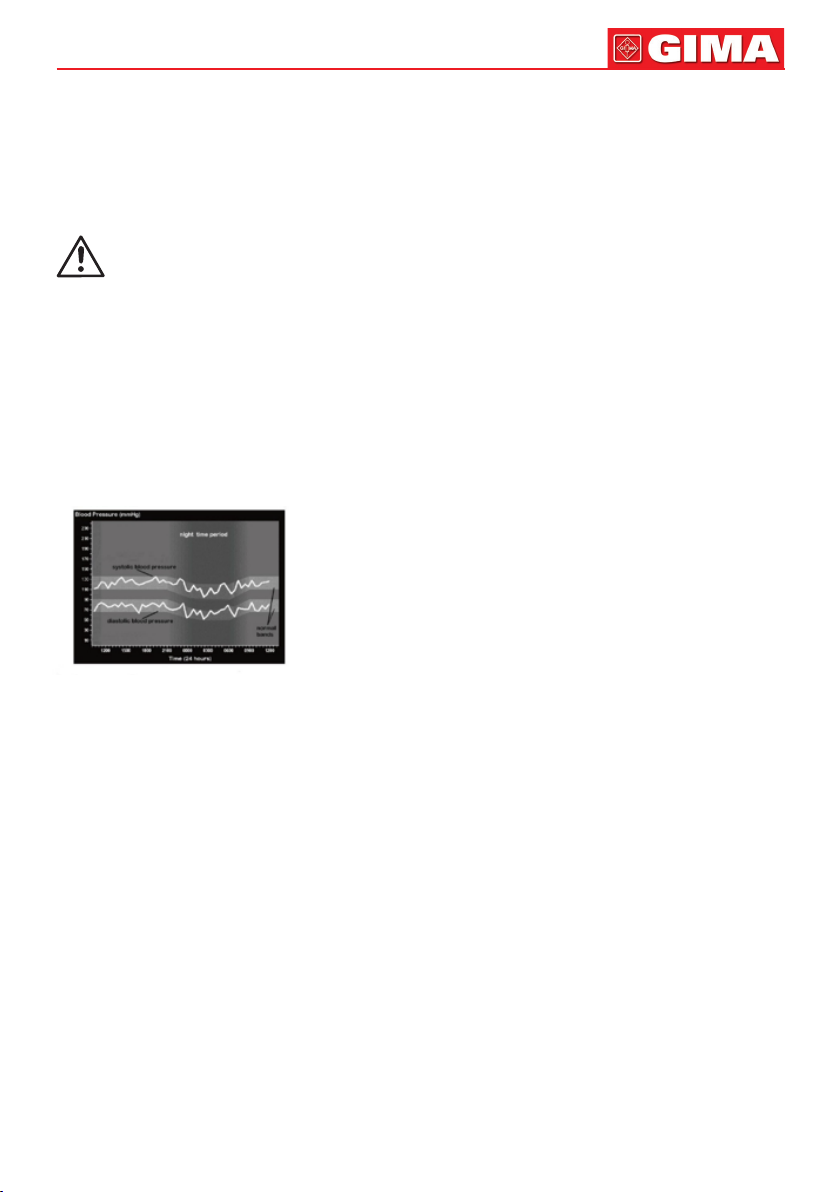

A ilustração é proveniente da British Hypertension Society
2. Realizar as medições segundo as instruções do médico para os pacientes com doenças cardiovascula-
res. Em circunstância alguma deverá modicar as doses dos fármacos prescritos pelo médico!
3. A medição precisa da tensão arterial pode ser difícil em pacientes com condições de aterosclerose gra-
ve, pulso fraco ou em pacientes com evidente utuação do ritmo de contração cardíaca. Consultar um
médico qualicado para interpretar as leituras da tensão arterial.
4. A medição deve ser realizada num ambiente silencioso. Não comer ou fumar antes de uma medição.
Este dispositivo é fornecido com uma braçadeira standard que é adequada para um braço com dimensões de 22-32 cm. As crianças e os adultos com um braço fora do intervalo de 22-32 cm deverão
selecionar braçadeiras de dimensões especiais. Para obter estas braçadeiras de dimensões especiais,
contactar o revendedor.
ATENÇÃO: não utilizar braçadeiras não de origem.
5. São recomendadas medições repetidas a intervalos de 3 minutos, se for possível calcular a média para
obter uma medição mais precisa. Os pacientes com aterosclerose requerem um intervalo mais longo
(10-15 minutos), pois a elasticidade dos vasos sanguíneos dos pacientes diminui signicativamente na
presença destas doenças. O intervalo de 10-15 minutos é igualmente aplicável a pacientes diabéticos.
INTRODUÇÃO DAS PILHAS
1. Abrir a tampa do vão das pilhas, abrir a tampa da pilha a botão, inserir a pilha a botão «CR2025» no
relativo vão;
2. Fechar a tampa do vão da pilha a botão;
3. Para instalar as pilhas do tipo «AA», observar as polaridade indicadas;
4. Fechar a tampa do vão pilhas.
- A pilha a botão incorporada serve para manter inalterada a visualização da data e da hora durante a
troca das pilhas (4 pilhas AA). Se depois de ter trocado as pilhas o visor LCD visualiza os dizeres data
PORTUGUÊS
«01/01» e hora «00:00», signica que é necessário instalar uma pilha a botão nova.
- Trocar as pilhas quando o visor visualiza o símbolo da pilha ‘ ’ ou não foi apertado
nada depois de START;
- As pilhas usadas neste jôgo tem a naliade de gerir a capacidade operativa do dispositivo e a duração das mesmas pode ser inferior àquela indicada;
- Trocar todas as pilhas contemporaneamente e não usar pilhas recarregáveis;
- Tirar as pilhas, se o aparelho não é usado por longo tempo;
- Não deixar as pilhas descarregadas dentro do dispositivo;
- Se, durante a medida, o símbolo da pilha descarregada pisca no display LCD, ‘ ’ , o
utilizador terá que lembrar de trocar todas as pilhas, mas pode terminar a medida. Se
o visor LCD visualiza o símbolo da pilha descarregada ‘ ’ e contemporaneamente
ouve-se um sinal acústico repetido 4 vezes, o utilizador deverá trocar todas as pilhas
imediatamente.
USO DO DISPOSITIVO COM ADAPTADOR DE CORRENTE AC
Além das pilhas, pode ser usado um adaptador de corrente AC como alimentador.
O adaptador de corrente AC é vendido como opcional. O conector do adaptador de
corrente AC ca no lado direito do dispositivo.
Usar só um adaptador de corrente AC com as seguintes características técnicas:
Tensão de saída: 6V±5%
Max. corrente de saída: 600 mA
Polaridade espinha de saída: <-> interna
Diâmetro externo: 5.5±0.1 mm
Diâmetro interno: 2.1± 0.1 mm
Comprimento: 10± 0.3 mm
CORRETA POSTURA PARA A MEDIDA
1. Sentar-se e apoiar o braço sobre a superfície da mêsa durante a medida. Controlar
que a braçadeira enrolada em volta do braço esteja aproximadamente na mesma
altura do coração, apoiar o antebraço naturalmente sobre a mesa;
2. É possível medir a pressão cando deitados com a barriga para cima.
Olhar para cima, car calmos e não mover o pescoço ou o corpo durante a medida.
Vericar que a braçadeira aplicada ao braço esteja aproximadamente na altura do
coração. Controlar que a braçadeira enrolada em volta do braço esteja aproxima-
damente na mesma altura do coração, apoiar o antebraço naturalmente sobre a
mesa.
44
MONTAGEM DA BRAÇADEIRA
1. Enar aproximadamente 5 cm da parte terminal da braçadeira no anel
D-ring posto no inicio da mesma, como mostrado na gura.
2. Enar a braçadeira no braço esquerdo com o tubo virado do lado da palma da mão. Se for difícil fazer a leitura no braço esquerdo, usar o braço
direito. Neste caso, é necessário saber que as leituras podem se diferen-
ciar de 5 a 10 mm Hg entre o braço esquerdo e o braço direito.
3. Enrolar a braçadeira em volta do braço e fechá-la com o fecho de velcro.
A borda da braçadeira deve car 2-3 cm acima da dobra do cotovêlo. O
dizer <ARTERY> deve estar sobre a artéria do braço.
4. A braçadeira deve aderir ao braço. Não deve estar apertada nem folgada.
Deve-se deixar o espaço para enar dois dedos entre a braçadeira e o
braço.
Guidance and manufacture’s declaration-electromagnetic immunity
The device is intended for use in the electromagnetic environment listed below, and should only be
used in such environments:
Immunity test EN 60601
test level
Electrostatic
discharge (ESD)
±6kV contact
±8kV air
IEC 61000-4-2
Compliance
level
±6kV contact
±8kV air
Electromagnetic
environment-guidance
Floors should be wood, concrete or
ceramic tile. If oor are covered with
synthetic material, the relative humidity
should be at least 30%.
Power frequency
3A/m 3A/m Power frequency magnetic elds should
be at levels characteristic of a typical lo-
magnetic eld
IEC 61000-4-8
Electrical fast
transient/burst
IEC 61000-4-4
Surge
IEC 61000-4-5
±2kV for power
supply lines
±1kV line(s)
to line(s)
±2kV for power
supply lines
±1kV line(s)
to line(s)
cation in a typical commercial or hospital environment.
Mains power quality should be that of a
typical commercial or hospital environment.
Mains power quality should be that of a
typical commercial or hospital environment.
Interruptions and
voltage variations
on power supply
<5% UT
(>95% dip in UT)
for 0.5 cycle
<5% UT
(>95% dip in UT)
for 0.5 cycle
Mains power quality should be that of a
typical commercial or hospital environ-
ment.
input lines
IEC 61000-4-11
40% UT
(60% dip in UT)
for 5 cycles
40% UT
(60% dip in UT)
for 5 cycles
72
70% UT
(30% dip in UT)
for 25 cycles
<5% UT
(>95% dip in UT)
for 5sec
70% UT
(30% dip in UT)
for 25 cycles
<5% UT
(>95% dip in UT)
for 5sec
73
Guidance and manufacture’s declaration-electromagnetic immunity
The device is intended for use in the electromagnetic environment listed below, and should only be
used in such environments:
Immunity test IEC 60601
test level
Conducted RF
IEC61000-4-6
3Vrms
150KHz to 80MHz
Compliance
level
3Vrms
Electromagnetic environment -
guidance
Portable and mobile RF communica-
tions equipment should be used no clo-
ser to any part of the device, including
cables, than the recommended separa-
tion distance calculated from the equa-
tion applicable to the frequency
Radiated RF
IEC61000-4-3
10V/m
80MHz to 2.5GHz
3V/m
of the transmitter.
Recommended separation distance
3.5
√P
d=
1
V
3.5
√P
80MHz to 800MHz
d=
1
E
7
√P
800MHz to 2.5GHz
d=
1
E
Where P is the maximum output power
rating of the transmitter in watts (W) ac-
cording to the transmitter manufacturer
and d is the recommended separation
distance in meters (m).
Field strengths from xed RF transmit-
ters, as determined by an electroma-
gnetic site survey,a should be less than
the compliance level in each frequency
b
range.
Interference may occur in the vicinity of
equipment marked with
the following symbol:
NOTE 1 At 80MHz and 800 MHz, the higher frequency range applies.
NOTE 2 These guidelines may not apply in all situations. Electromagnetic propagation is affected by
absorption and reection from structures, objects and people.
a Field strengths from xed transmitters, such as base stations for radio (cellular/cordless) telepho-
nes and land mobile radios, amateur radio, AM and FM radio broadcast and TV broadcast cannot
be predicted theoretically with accuracy. To assess the electromagnetic environment due to xed RF
transmitters, an electromagnetic site survey should be considered. If the measured eld strength in
the location in which the device is used exceeds themapplicable RF compliance level above, the device should be observed to verify normal operation. If abnormal performance is observed, additional
measures may be necessary, such as reorienting or relocating the device.
b Over the frequency range 150 KHz to 80 MHz, eld strengths should be less than 3V/m.
Loading...
