PROFESSIONAL MEDICAL PRODUCTS
QDC-303 (GIMA 28564)
P4000IIE (B) (GIMA 28565)
QDC-303+P4000IIE (B) (GIMA 28566)
Guangdong Yuehua Medical Instrument Factory Co., Ltd.
Rongsheng Science and Technology Zone
Daxue Road, Shantou, Guangdong, China
Made in China
SUNGO Europe B.V.
Fascinatio Boulevard 522, Unit 1.7, 2909VA Capelle aan den IJssel, The Netherlands
Gima S.p.A
Via Marconi, 1 - 20060 Gessate (MI) - Italy
gima@gimaitaly.com - export@gimaiatly.com
M28564-M-Rev.6-02.23
www.gimaitaly.com
,

3
Schema elettrico
Circuit diagram
Schéma électrique
Stromlaufplan
Esquema eléctrico
Esquema elétrico
Ηλεκτρικό διάγραμμα
Schemat elektryczny
Elektromos kapcsolási rajz
ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﻂﻴﻄ
ﺨﺘﻟﺍ

ESPAÑOL
Indicaciones
EL COLCHÓN DE BURBUJAS consiste en dos partes: el colchón y la bomba. La bomba utiliza un
pequeño compresor, garantizando un funcionamiento silencioso y una alta eciencia energética. El panel
de control es simple y fácil de utilizar. El colchón alivia la presión con una secuencia de desinado e
inado alternado de las celdas de aire con intervalos de 6 minutos cronometrados. Está ampliamente
comprobado que la presión constante de una prominencia ósea es la causa principal de lesiones cutáneas.
El movimiento continuo de la unidad reduce las áreas de presión constante y aumenta la circulación.
Uso
1. Poner el colchón sobre el somier de la cama con el extremo del tubo exible a los pies de la estructura.
2. Usando los ganchos integrados, colgar de forma segura la bomba al nal de la cama o ponerla sobre
una supercie plana y lisa.
3. Conectar los tubos de aire del colchón a la bomba.
4. Conectar la bomba a un enchufe de pared. Asegurarse que el cable de alimentación esté lejos de
posibles peligros.
5. Pulsar el interruptor de encendido del panel de control de la bomba. La bomba empezará a inar el
colchón.
6. Después del inado, regular el colchón utilizando la manivela de la bomba.
4
Atención
Características especícas del producto
Dimensiones
COLCHÓN (longitud x ancho x alto) 200cm×90cm×7cm
Extensión aps 50cm en ambos lados
BOMBA (longitud x ancho x alto) 25cm×12cm×10cm
PESO DEL PRODUCTO
PESO DEL COLCHÓN 2.3kg
PESO DE LA BOMBA 1.4kg
PESO MÁXIMO
PESO MÁXIMO DEL PACIENTE 135kg
ESPECIFICACIONES ELÉCTRICAS
ALIMENTACIÓN EN FUNCIONAMIENTO
FUSIBLES
CONDICIONES AMBIENTALES
CONDICIONES DE FUNCIONAMIENTO
Temperatura del ambiente 10°C - 40°C (50°F - 104°F)
Humedad relativa 10% - 75%
CONDICIONES DE CONSERVACIÓN Y ENVÍO
Temperatura del ambiente -18°C - +43°C (0°F - 110°F)
Humedad relativa 10% - 95%
1. No fumar encima o cerca de la bomba.
2. Mantener la bomba lejos de supercies calientes.
3. Riesgo de explosión si se utiliza en presencia de anestésicos inamables.
4. Sustituir el fusible como indicado: T1A 250V.
Alimentación: ~ 220V 50Hz, 0.1A
~ 220V 50Hz, 0.1A MAX
T1A 250V

5
ESPAÑOL
Instrucciones de limpieza
Colchón
Limpie con frecuencia el colchón usando un detergente neutro o alcohol. La esterilización por calor o
vapor no están disponibles.
Bomba
Limpie con frecuencia la bomba usando un detergente neutro o alcohol.
No abra el compartimiento bomba - riesgo de descarga eléctrica
Evite mojar o sumergir la bomba en cualquier tipo de líquid.

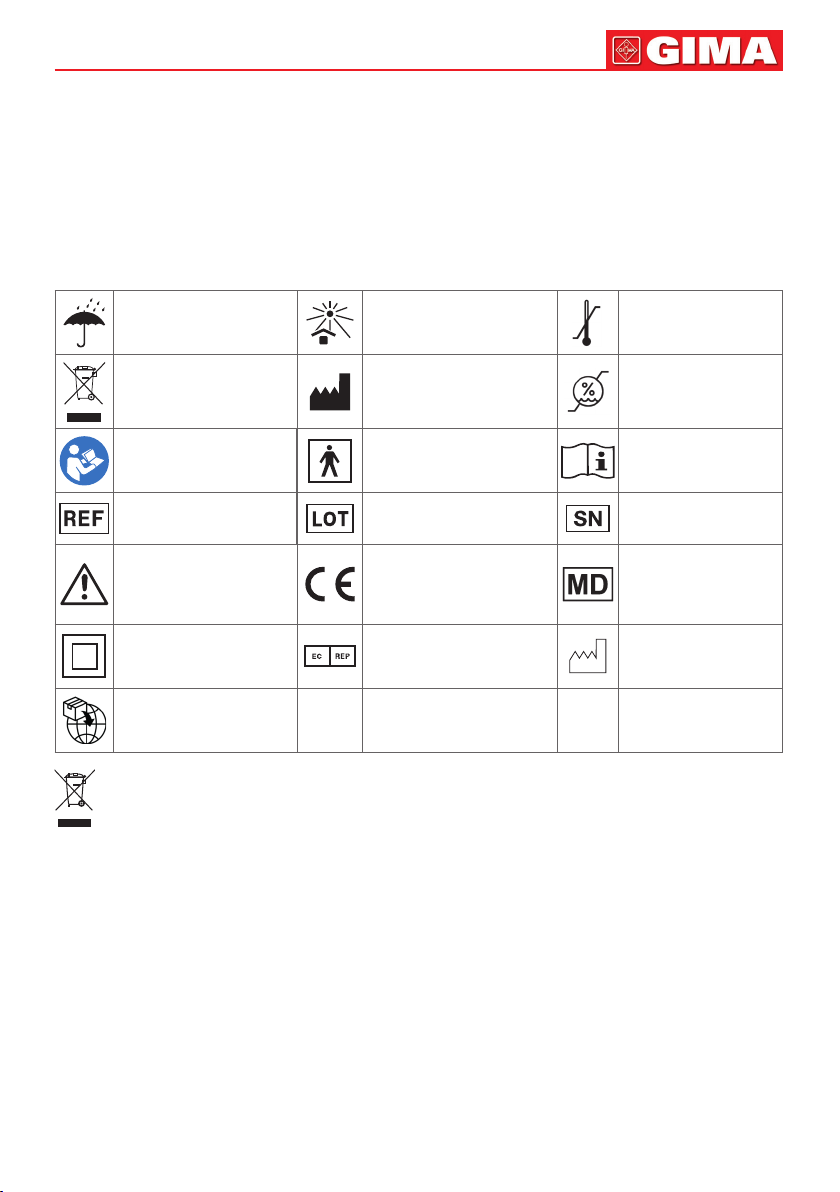

Conservar en un lugar
fresco y seco
Disposición WEEE Fabricante
Siga las instrucciones
de uso
Código producto Número de lote
Precaución: lea las instrucciones (advertencias) cuidadosamente
Conservar al amparo de
la luz solar
Aparato de tipo BF
Producto sanitario
conforme
con el reglamento (UE)
2017/745
Límite de
temperatura
Límite de humedad
Consultar las
instrucciones de uso
Número de serie
Producto sanitario
Representante autori-
Aparato de clase II
zado en la Comunidad
Fecha de fabricación
Europea
Importador
Eliminación: El producto no ha de ser eliminado junto a otros residuos domésticos. Los usuarios tienen que ocuparse de la eliminación de los aparatos por desguazar llevándolas al lugar de
recogida indicado por el reciclaje de los equipos eléctricos y electrónicos.
CONDICIONES DE GARANTÍA GIMA
Se aplica la garantía B2B estándar de Gima de 12 meses.
