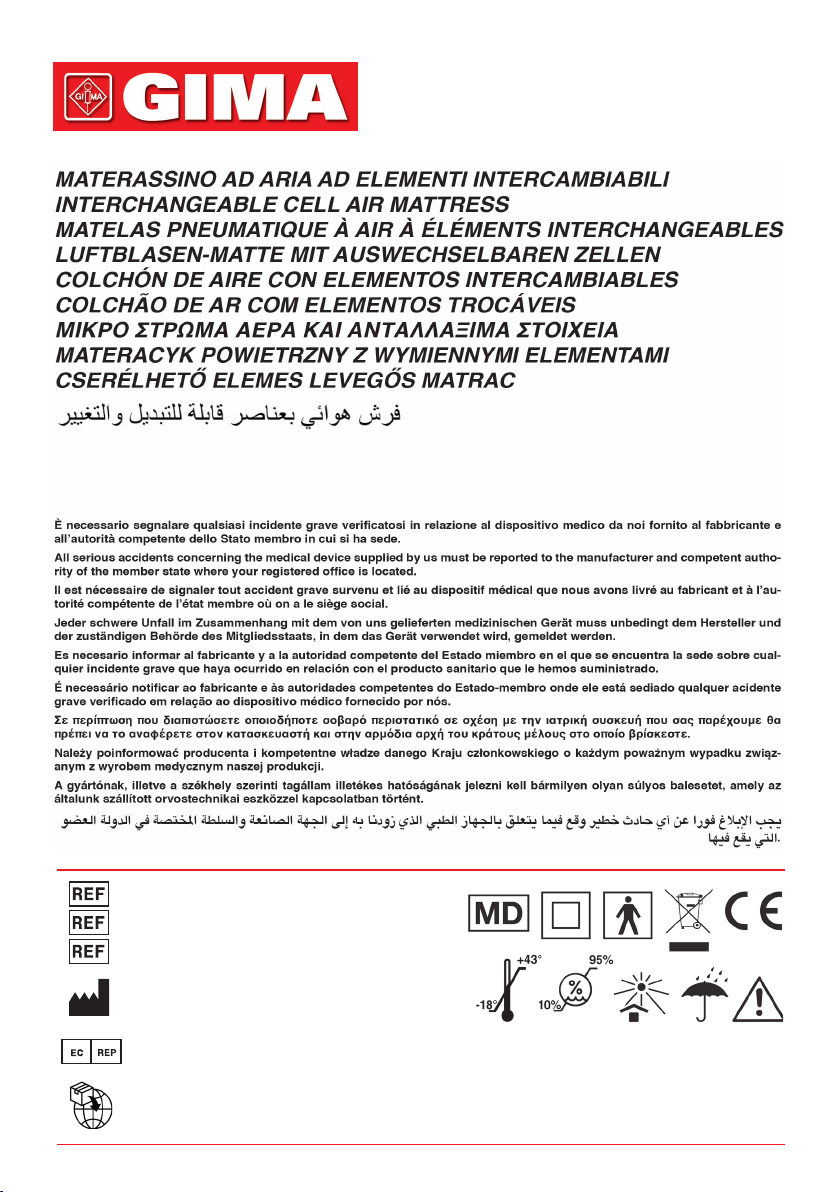

PROFESSIONAL MEDICAL PRODUCTS
QDC-303 (GIMA 28564)
P4000IIE (B) (GIMA 28565)
QDC-303+P4000IIE (B) (GIMA 28566)
Guangdong Yuehua Medical Instrument Factory Co., Ltd.
Rongsheng Science and T
Daxue Road, Shantou, Guangdong, China
Made in China
SUNGO Europe B.V.
Fascinatio Boulevard 522, Unit 1.7, 2909VA Capelle aan den IJssel, The Netherlands
Gima S.p.A
Via Marconi, 1 - 20060 Gessate (MI) - Italy
gima@gimaitaly.com - export@gimaiatly.com
M28564-M-Rev.6-02.23
www.gimaitaly.com
echnology Zone,
3
Schema elettrico
Circuit diagram
Schéma électrique
Stromlaufplan
Esquema eléctrico
Esquema elétrico
Ηλεκτρικό διάγραμμα
Schemat elektryczny
Elektromos kapcsolási rajz
ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﻂﻴﻄ
ﺨﺘﻟﺍ
DEUTSCH
Anweisungen
Die LUFTBLASEN-MATRATZE besteht aus zwei Teilen: die Matratze und die Pumpe. Die Pumpe ist
mit einem kleinen Kompressor ausgestattet, wobei eine sehr leise Taetigkeit mit hoher Energieefzienz
gewaehrleistet ist. Die Kontrollplatte ist einfach und leicht zu betaetigen. Die Matratze entlastet den
Druck durch abwechselnde Auf- und Abblasesequenzen in Luftzellen im Abstand von zirka 6 Minuten,
kronometriert. Es ist ausfuehrlich bewiesen, dass der konstante Druck auf Knochenprominenzen
oberflaechliche Verletzungen verursacht. Die andauernde Bewegung reduziert den Bereich von
konstantem Druck und erhoeht die Zirkulation.
Benutzung
1. Die Matratze auf das Bettgestellt legen, das Ende des exiblen Schlauches am Fussbett.
2. Durch Anwendung der dazugehoerenden Haken, die Pumpe am Ende des Bettes festhaengen, oder
sie auf eine glatte Flaeche legen.
3. Die Luftschlaeuche der Matratze an die Pumpe verbinden.
4. Die Pumpe an eine Steckdose verbinden. Bitte sicherstellen, dass der Stromkabel fern von moeglichen
Gefahren ist
5. Den Startknopf auf der Kontrollplatte der Pumpe druecken. Die Pumpe beginnt, die Matratze
aufzublasen.
6. Nach dem Aufblasen, die Matratze durch Benutzung des Pumpengriffs regulieren.
4
Warnung
Produkt-Verzeichnis
GROESSE
MATRATZE (Laenge x Breite x Hoehe) 200cm×90cm×7cm
Klappen-Umfang 50cm an beiden Seiten
PUMPE (Laenge x Breite x Hoehe) 25cm×12cm×10cm
GEWICHT
Gewicht der Matratze 2.3kg
Gewicht der Pumpe 1.4kg
LADEFAEHIGKEIT
Hoechstgewicht des Patienten 135kg
ELEKTRO-VERZEICHNIS
Anspeisung in Betrieb
Sicherung
AUSSENBEDINGUNGEN
Betriebsbedingungen
Aussentemperatur 10°C - 40°C (50°F - 104°F)
Relative Feuchtigkeit 10% - 75%
LAGER- UND TRANSPORTBEDINGUNGEN
Aussentemperatur -18°C - +43°C (0°F - 110°F)
Relative Feuchtigkeit 10% - 95%
1. Nicht oberhalb oder nahe der Pumpe rauchen.
2. Die Pumpe fern von geheizten Flaechen halten.
3. Explosionsgefahr wenn getaetigt bei Vorhandensein von entzuendbaren Anaesthetikum.
4. Die Sicherung wie angegeben ersetzen: T1A 250V.
Anspeisung: ~ 220V 50Hz, 0.1A
~ 220V 50Hz, 0.1A MAX
T1A 250V
5
DEUTSCH
Reinigungsanleitung
Matratze
Die Matratze regelmäßig mit einem neutralen Reinigungsmittel oder Alkohol reinigen. Wärme- oder
Dampfsterilisation ist nicht anwendbar.
Pumpe
Die Pumpe regelmäßig mit einem neutralen Reinigungsmittel oder Alkohol reinigen. Pumpengehäuse
nicht öffnen - Stromschlaggefahr
Die Pumpe nicht nass werden lassen oder in Flüssigkeiten tauchen.
An einem kühlen und
trockenen Ort lagern
Beseitigung WEEE Hersteller
Folgen Sie den
Anweisungen
Erzeugniscode Chargennummer
Achtung: Anweisungen
(Warnungen) sorgfältig
lesen
Gerät der Klasse II
Vor Sonneneinstrahlung
geschützt lagern
Gerätetyp BF
Medizinprodukt im Sinne
der Verordnung (EU)
2017/745
Autorisierter Vertreter
in der EG
Temperaturgrenzwert
Feuchtigkeitsgrenzwert
Gebrauchsanweisung beachten
Seriennummer
Medizinprodukt
Herstellungsdatum
Importeur
Entsorgung: Das Produkt darf nicht mit dem anderen Hausmüll entsorgt werden.
Der Benutzer muss sich um die Entsorgung der zu vernichtenden Geräte kümmern, indem er sie zu
einem gekennzeichneten Recyclinghof von elektrischen und elektronischen Geräten bring.
GIMA-GARANTIEBEDINGUNGEN
Es wird die Standardgarantie B2B für 12 Monate von Gima geboten.
