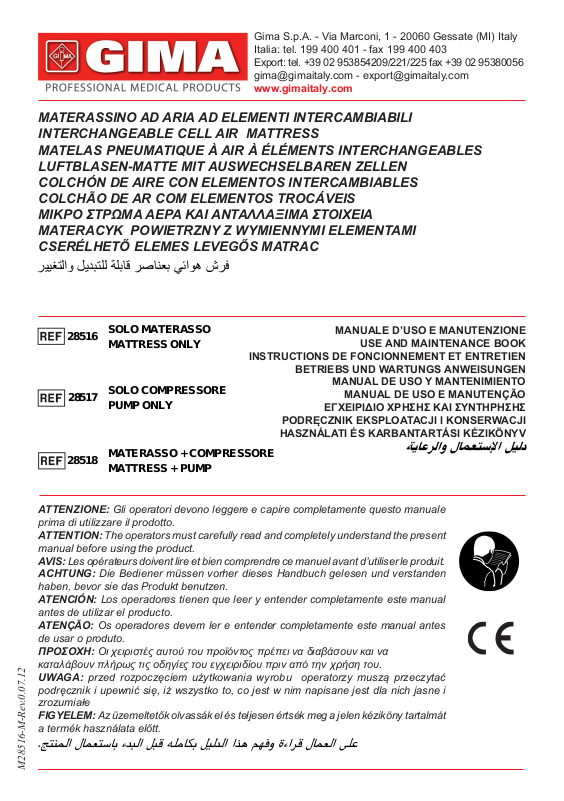

Page 1
Gima S.p.A. - Via Marconi, 1 - 20060 Gessate (MI) Italy
Italia: tel. 199 400 401 - fax 199 400 403
Export: tel. +39 02 953854209/221/225 fax +39 02 95380056
[email protected] - [email protected]
www.gimaitaly.com
MATERASSINO AD ARIA AD ELEMENTI INTERCAMBIABILI
INTERCHANGEABLE CELL AIR MATTRESS
MATELAS PNEUMATIQUE À AIR À ÉLÉMENTS INTERCHANGEABLES
LUFTBLASEN-MATTE MIT AUSWECHSELBAREN ZELLEN
COLCHÓN DE AIRE CON ELEMENTOS INTERCAMBIABLES
COLCHÃO DE AR COM ELEMENTOS TROCÁVEIS
ΜΙΚΡΟ ΣΤΡΩΜΑ ΑΕΡΑ ΚΑΙ ΑΝΤΑΛΛΑΞΙΜΑ ΣΤΟΙΧΕΙΑ
MATERACYK POWIETRZNY Z WYMIENNYMI ELEMENTAMI
CSERÉLHETŐ ELEMES LEVEGŐS MATRAC
ﺮﻴﻴﻐﺘﻟﺍﻭ ﻞﻳﺪﺒﺘﻠﻟ ﺔﻠﺑﺎﻗ ﺮﺻﺎﻨﻌﺑ ﻲﺋﺍﻮﻫ ﺵﺮﻓ
28516
28517
28518
ATTENZIONE: Gli operatori devono leggere e capire completamente questo manuale
prima di utilizzare il prodotto.
ATTENTION: The operators must carefully read and completely understand the present
manual before using the product.
AVIS: Les opérateurs doivent lire et bien comprendre ce manuel avant d’utiliser le produit.
ACHTUNG: Die Bediener müssen vorher dieses Handbuch gelesen und verstanden
haben, bevor sie das Produkt benutzen.
ATENCIÓN: Los operadores tienen que leer y entender completamente este manual
antes de utilizar el producto.
ATENÇÃO: Os operadores devem ler e entender completamente este manual antes
de usar o produto.
ΠΡΟΣΟΧΗ: Οι χειριστές αυτού του προϊόντος πρέπει να διαβάσουν και να
καταλάβουν πλήρως τις οδηγίες του εγχειριδίου πριν από την χρήση του.
UWAGA: przed rozpoczęciem użytkowania wyrobu operatorzy muszą przeczytać
podręcznik i upewnić się, iż wszystko to, co jest w nim napisane jest dla nich jasne i
zrozumiałe
FIGYELEM: Az üzemeltetők olvassák el és teljesen értsék meg a jelen kéziköny tartalmát
a termék használata előtt.
SOLO MATERASSO
MATTRESS ONLY
INSTRUCTIONS DE FONCIONNEMENT ET ENTRETIEN
SOLO COMPRESSORE
PUMP ONLY
PODRĘCZNIK EKSPLOATACJI I KONSERWACJI
HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV
MATERASSO + COMPRESSORE
MATTRESS + PUMP
MANUALE D’USO E MANUTENZIONE
USE AND MAINTENANCE BOOK
BETRIEBS UND WARTUNGS ANWEISUNGEN
MANUAL DE USO Y MANTENIMIENTO
MANUAL DE USO E MANUTENÇÃO
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
M28516-M-Rev.0.07.12
Page 2
Ganci
Hooks
Crochets
Haken
Ganchos
Ganchos
άγκιστρα
haki
Kampó
ﺲﻛﻮﻫ
Sato
Vent
Évacuation
Entluefter
Descarga
Resfolegadouro
διέρρεαν
odpowietrzyć
Légnyíl
ﺲﻴﻔﻨﺗ
2
Alimentazione
Power
Courant
Strom
Corriente
Alimentação
Ρεύμα
Prąd
Áram
ﺭﺎﻴﺗ
Manopola regolazione pressione
Pressure adjustment dial
Bouton de réglage de la pression
Luftdruckgriff
Manivela de regulación de la presión
Punho de regulação da pressão
Λαβή ρύθμισης της πίεσης
Gałka refgulacji ciśnienia powietrza
Nyomást szabályozó kezelőgomb
ﻂﻐﻀﻟﺍ ﻂﺒﺿ ﺡﺎﺘﻔﻣ
Page 3
3

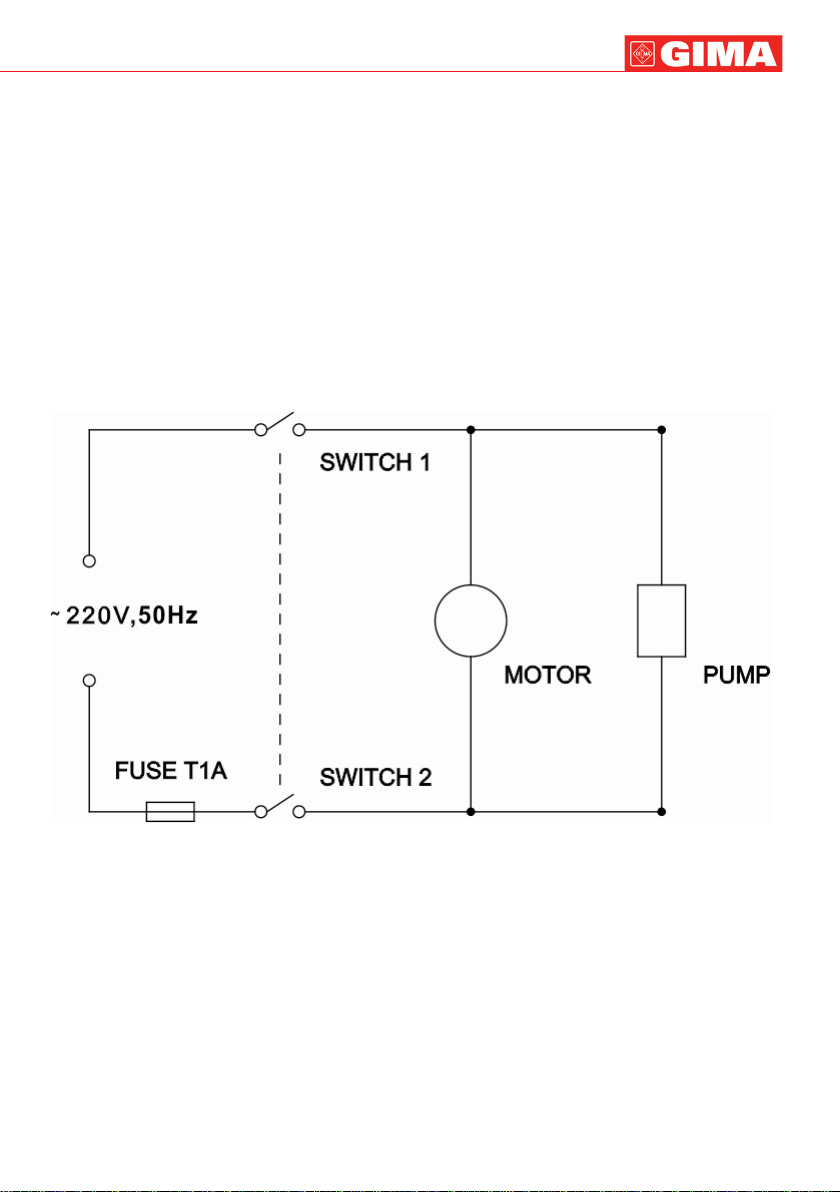

Schema elettrico
Circuit diagram
Schéma électrique
Stromlaufplan
Esquema eléctrico
Esquema elétrico
Ηλεκτρικό διάγραμμα
Schemat elektryczny
Elektromos kapcsolási rajz
ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﻂﻴﻄﺨﺘﻟﺍ
Page 4
ESPAÑOL
Indicaciones
El colchón de presión alterna consiste en dos partes: el colchón y la bomba. La bomba utiliza un pequeño
compresor, garantizando un funcionamiento silencioso y una alta eciencia energética. El panel de control
es simple y fácil de utilizar. El colchón alivia la presión con una secuencia de desinado e inado alternado
de las celdas de aire con intervalos de 6 minutos cronometrados. Está ampliamente comprobado que la
presión constante de una prominencia ósea es la causa principal de lesiones cutáneas. El movimiento
continuo de la unidad reduce las áreas de presión constante y aumenta la circulación.
Uso
1. Poner el colchón sobre el somier de la cama con el extremo del tubo exible a los pies de la estructura.
2. Usando los ganchos integrados, colgar de forma segura la bomba al nal de la cama o ponerla sobre
una supercie plana y lisa.
3. Conectar los tubos de aire del colchón a la bomba.
4. Conectar la bomba a un enchufe de pared. Asegurarse que el cable de alimentación esté lejos de
posibles peligros.
5. Pulsar el interruptor de encendido del panel de control de la bomba. La bomba empezará a inar el
colchón.
6. Después del inado, regular el colchón utilizando la manivela de la bomba.
12
Atención
Características especícas del producto
Dimensiones
COLCHÓN (longitud x ancho x alto) 183cm×89cm×7.5cm
BOMBA (longitud x ancho x alto) 26cm×13cm×10cm
PESO DEL PRODUCTO
PESO DEL COLCHÓN 4.5 kg
PESO DE LA BOMBA 1.4 kg
PESO MÁXIMO
PESO MÁXIMO DEL PACIENTE 100 kg
ESPECIFICACIONES ELÉCTRICAS
ALIMENTACIÓN EN FUNCIONAMIENTO AC230V50/60Hz,0.1AMAX
FUSIBLES F1A 250V
CONDICIONES AMBIENTALES
CONDICIONES DE FUNCIONAMIENTO
Temperatura del ambiente 18°C - 34°C (65°F - 94°F)
Humedad relativa 10% - 95%
CONDICIONES DE CONSERVACIÓN Y ENVÍO
Temperatura del ambiente -18°C - +43°C (0°F - 110°F)
Humedad relativa 10% - 95%
1. No fumar encima o cerca de la bomba.
2. Mantener la bomba lejos de supercies calientes.
3. Riesgo de explosión si se utiliza en presencia de anestésicos inamables.
4. Sustituir el fusible como indicado: F1A 250V.
Alimentación: AC 230V 50/60Hz; 0.1A
Page 5
13
Eliminación: El producto no ha de ser eliminado junto a otros residuos domésticos. Los
usuarios tienen que ocuparse de la eliminación de los aparatos por desguazar llevándolas
al lugar de recogida indicado por el reciclaje de los equipos eléctricos y electrónicos.
Para más información sobre los lugares de recogida, contactar el propio ayuntamiento de
residencia, el servicio de eliminación de residuos local o la tienda en la que se compró el
producto. En caso de eliminación equivocada podrían ser aplicadas multas, en base a las
leyes nacionales.
CONDICIONES DE GARANTÍA GIMA
Enhorabuena por haber comprado un producto nuestro.
Este producto cumple con elevadas normas cualitativas, tanto en el material como en la fabricación.
La garantía es válida por un plazo de 12 meses a partir de la fecha de suministro GIMA. Durante el
periodo de vigencia de la garantía se procederá a la reparación y/o sustitución gratuita de todas las
partes defectuosas por causas de fabricación bien comprobadas, con exclusión de los gastos de mano
de obra o eventuales viajes, transportes y embalajes.
Están excluidos de la garantía todos los componentes sujetos a desgaste.
La sustitución o reparación efectuada durante el periodo de garantía no tienen el efecto de prolongar
la duración de la garantía. La garantía no es válida en caso de: reparación efectuada por personal no
autorizado o con piezas de recambio no originales, averías o vicios causados por negligencia, golpes o
uso impropio. GIMA no responde de malfuncionamientos en aparatos electrónicos o software derivados
de agentes externos como: oscilaciones de tensión, campos electromagnéticos, interferencias radio, etc.
La garantía decae si no se respeta lo indicado arriba y si el número de matrícula (si está presente) se
ha quitado, borrado o cambiado.
Los productos considerados defectuosos tienen que devolverse solo al revendedor al que se le compró.
Los envíos realizados directamente a GIMA serán rechazados.
ESPAÑOL
