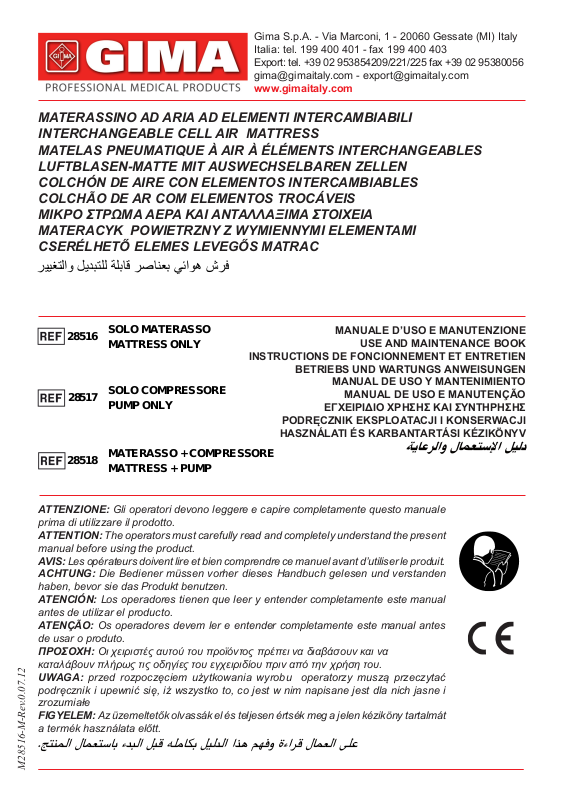

Page 1
Gima S.p.A. - Via Marconi, 1 - 20060 Gessate (MI) Italy
Italia: tel. 199 400 401 - fax 199 400 403
Export: tel. +39 02 953854209/221/225 fax +39 02 95380056
[email protected] - [email protected]
www.gimaitaly.com
MATERASSINO AD ARIA AD ELEMENTI INTERCAMBIABILI
INTERCHANGEABLE CELL AIR MATTRESS
MATELAS PNEUMATIQUE À AIR À ÉLÉMENTS INTERCHANGEABLES
LUFTBLASEN-MATTE MIT AUSWECHSELBAREN ZELLEN
COLCHÓN DE AIRE CON ELEMENTOS INTERCAMBIABLES
COLCHÃO DE AR COM ELEMENTOS TROCÁVEIS
ΜΙΚΡΟ ΣΤΡΩΜΑ ΑΕΡΑ ΚΑΙ ΑΝΤΑΛΛΑΞΙΜΑ ΣΤΟΙΧΕΙΑ
MATERACYK POWIETRZNY Z WYMIENNYMI ELEMENTAMI
CSERÉLHETŐ ELEMES LEVEGŐS MATRAC
ﺮﻴﻴﻐﺘﻟﺍﻭ ﻞﻳﺪﺒﺘﻠﻟ ﺔﻠﺑﺎﻗ ﺮﺻﺎﻨﻌﺑ ﻲﺋﺍﻮﻫ ﺵﺮﻓ
28516
28517
28518
ATTENZIONE: Gli operatori devono leggere e capire completamente questo manuale
prima di utilizzare il prodotto.
ATTENTION: The operators must carefully read and completely understand the present
manual before using the product.
AVIS: Les opérateurs doivent lire et bien comprendre ce manuel avant d’utiliser le produit.
ACHTUNG: Die Bediener müssen vorher dieses Handbuch gelesen und verstanden
haben, bevor sie das Produkt benutzen.
ATENCIÓN: Los operadores tienen que leer y entender completamente este manual
antes de utilizar el producto.
ATENÇÃO: Os operadores devem ler e entender completamente este manual antes
de usar o produto.
ΠΡΟΣΟΧΗ: Οι χειριστές αυτού του προϊόντος πρέπει να διαβάσουν και να
καταλάβουν πλήρως τις οδηγίες του εγχειριδίου πριν από την χρήση του.
UWAGA: przed rozpoczęciem użytkowania wyrobu operatorzy muszą przeczytać
podręcznik i upewnić się, iż wszystko to, co jest w nim napisane jest dla nich jasne i
zrozumiałe
FIGYELEM: Az üzemeltetők olvassák el és teljesen értsék meg a jelen kéziköny tartalmát
a termék használata előtt.
SOLO MATERASSO
MATTRESS ONLY
INSTRUCTIONS DE FONCIONNEMENT ET ENTRETIEN
SOLO COMPRESSORE
PUMP ONLY
PODRĘCZNIK EKSPLOATACJI I KONSERWACJI
HASZNÁLATI ÉS KARBANTARTÁSI KÉZIKÖNYV
MATERASSO + COMPRESSORE
MATTRESS + PUMP
MANUALE D’USO E MANUTENZIONE
USE AND MAINTENANCE BOOK
BETRIEBS UND WARTUNGS ANWEISUNGEN
MANUAL DE USO Y MANTENIMIENTO
MANUAL DE USO E MANUTENÇÃO
ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ
M28516-M-Rev.0.07.12
Page 2

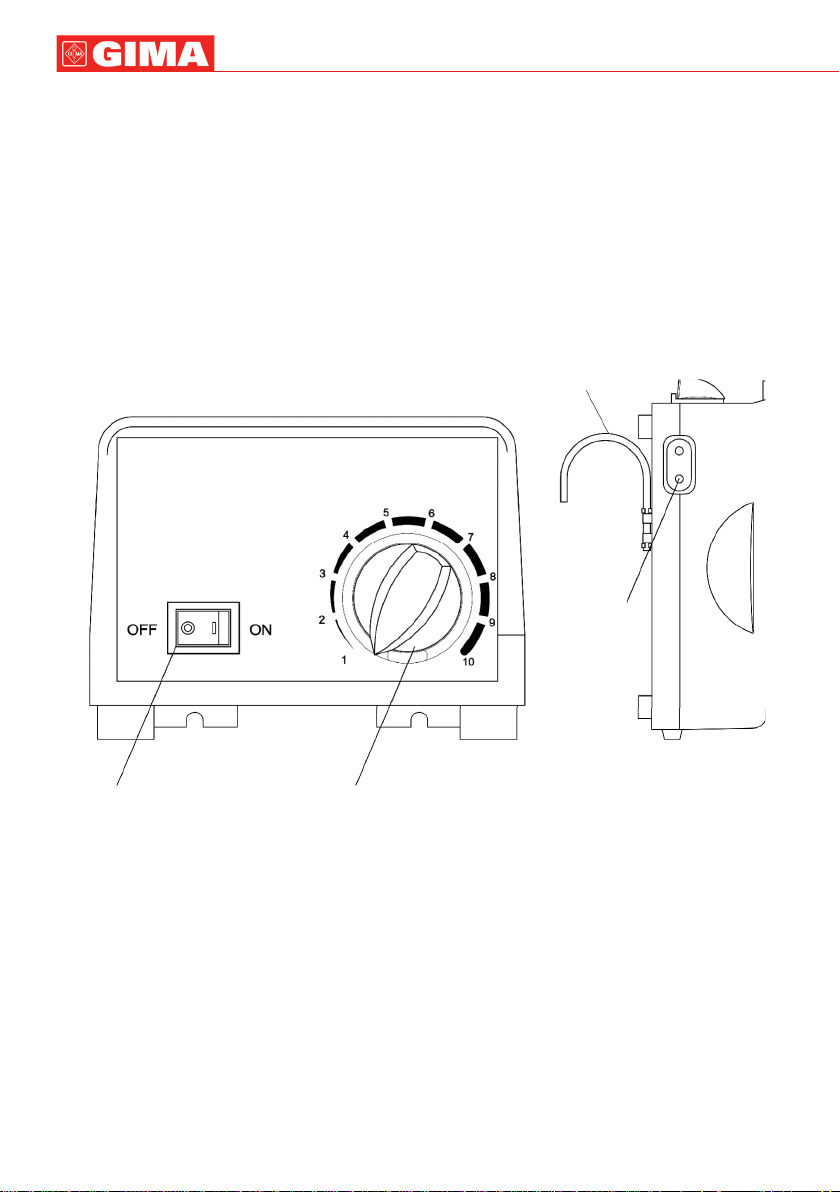

Ganci
Hooks
Crochets
Haken
Ganchos
Ganchos
άγκιστρα
haki
Kampó
ﺲﻛﻮﻫ
Sato
Vent
Évacuation
Entluefter
Descarga
Resfolegadouro
διέρρεαν
odpowietrzyć
Légnyíl
ﺲﻴﻔﻨﺗ
2
Alimentazione
Power
Courant
Strom
Corriente
Alimentação
Ρεύμα
Prąd
Áram
ﺭﺎﻴﺗ
Manopola regolazione pressione
Pressure adjustment dial
Bouton de réglage de la pression
Luftdruckgriff
Manivela de regulación de la presión
Punho de regulação da pressão
Λαβή ρύθμισης της πίεσης
Gałka refgulacji ciśnienia powietrza
Nyomást szabályozó kezelőgomb
ﻂﻐﻀﻟﺍ ﻂﺒﺿ ﺡﺎﺘﻔﻣ
Page 3
3

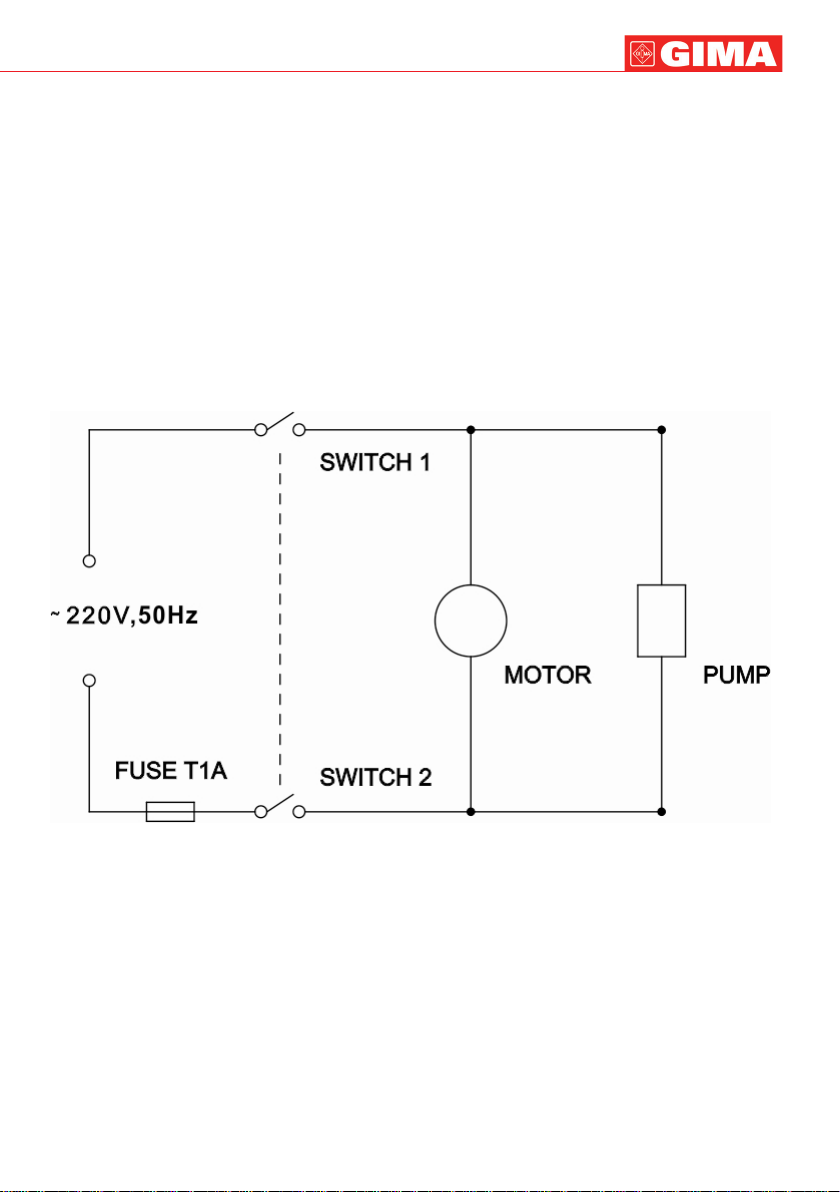

Schema elettrico
Circuit diagram
Schéma électrique
Stromlaufplan
Esquema eléctrico
Esquema elétrico
Ηλεκτρικό διάγραμμα
Schemat elektryczny
Elektromos kapcsolási rajz
ﻲﺋﺎﺑﺮﻬﻜﻟﺍ ﻂﻴﻄﺨﺘﻟﺍ
Page 4
DEUTSCH
Anweisungen
Die Wechseldruck-Matratze besteht aus zwei Teilen: die Matratze und die Pumpe. Die Pumpe ist mit
einem kleinen Kompressor ausgestattet, wobei eine sehr leise Taetigkeit mit hoher Energieefzienz
gewaehrleistet ist. Die Kontrollplatte ist einfach und leicht zu betaetigen. Die Matratze entlastet den
Druck durch abwechselnde Auf- und Abblasesequenzen in Luftzellen im Abstand von zirka 6 Minuten,
kronometriert. Es ist ausfuehrlich bewiesen, dass der konstante Druck auf Knochenprominenzen
oberflaechliche Verletzungen verursacht. Die andauernde Bewegung reduziert den Bereich von
konstantem Druck und erhoeht die Zirkulation.
Benutzung
1. Die Matratze auf das Bettgestellt legen, das Ende des exiblen Schlauches am Fussbett.
2. Durch Anwendung der dazugehoerenden Haken, die Pumpe am Ende des Bettes festhaengen, oder
sie auf eine glatte Flaeche legen.
3. Die Luftschlaeuche der Matratze an die Pumpe verbinden.
4. Die Pumpe an eine Steckdose verbinden. Bitte sicherstellen, dass der Stromkabel fern von moeglichen
Gefahren ist
5. Den Startknopf auf der Kontrollplatte der Pumpe druecken. Die Pumpe beginnt, die Matratze
aufzublasen.
6. Nach dem Aufblasen, die Matratze durch Benutzung des Pumpengriffs regulieren.
10
Warnung
Produkt-Verzeichnis
GROESSE
MATRATZE (Laenge x Breite x Hoehe) 183cm×89cm×7.5cm
PUMPE (Laenge x Breite x Hoehe) 26cm×13cm×10cm
GEWICHT
Gewicht der Matratze 4.5 kg
Gewicht der Pumpe 1.4 kg
LADEFAEHIGKEIT
Hoechstgewicht des Patienten 100 kg
ELEKTRO-VERZEICHNIS
Anspeisung in Betrieb AC230V50/60Hz,0.1AMAX
Sicherung F1A 250V
AUSSENBEDINGUNGEN
Betriebsbedingungen
Aussentemperatur 18°C - 34°C (65°F - 94°F)
Relative Feuchtigkeit 10% - 95%
LAGER- UND TRANSPORTBEDINGUNGEN
Aussentemperatur -18°C - +43°C (0°F - 110°F)
Relative Feuchtigkeit 10% - 95%
1. Nicht oberhalb oder nahe der Pumpe rauchen.
2. Die Pumpe fern von geheizten Flaechen halten.
3. Explosionsgefahr wenn getaetigt bei Vorhandensein von entzuendbaren Anaesthetikum.
4. Die Sicherung wie angegeben ersetzen: F1A 250V.
Anspeisung: AC 230V 50/60Hz; 0.1A
Page 5
11
Entsorgung: Das Produkt darf nicht mit dem anderen Hausmüll entsorgt werden. Der
Benutzer muss sich um die Entsorgung der zu vernichtenden Geräte kümmern, indem er sie
zu einem gekennzeichneten Recyclinghof von elektrischen und elektronischen Geräten bring.
Für weitere Informationen bezüglich der Sammelpunkte, bitten wir Sie, Ihre zuständige
Gemeinde, oder den lokalen Müllentsorgungsservice oder das Fachgeschäft, bei dem Sie
das Gerät erworben haben zu kontaktieren. Bei falscher Entsorgung könnten Strafen, in
Bezug auf die gültigen Landesgesetze erhoben werden.
GARANTIEBEDINGUNGEN GIMA
Wir beglückwünschen Sie zu dem Erwarb unseres Produktes. Dieses Produkt entspricht dem höchsten
qualitativen Standard sowohl bezüglich des Materials als auch der Verarbeitung. Die Garantiezeit beträgt
12 Monate ab der Lieferung durch die GIMA. Während dem Gültigkeitszeitraum der Garantie wird kostenlos
für den Ersatz bzw. die Reparatur aller defekten Teile aufgrund von geprüften Herstellungsfehlern gesorgt.
Ausgenommen sind Arbeitskosten oder eventuelle Transport oder Verpackungskosten. Ausgeschlossen
von der Garantie sind alle dem Verschleiß unterliegenden Teile. Die Reparatur bzw. der Ersatz hat keinerlei
Auswirkung auf eine Verlängerung der Garantiezeit. Die Garantie ist nicht gültig im Falle von: Reparaturen,
die durch nicht befugtes Personal ausgeführt wurden oder ohne Originalersatzteile, Schäden, die durch
Nachlässigkeit, Stöße oder nicht zulässigen Gebrauch hervorgerufen werden.
GIMA übernimmt keine Haftung für Fehlfunktionen von elektronischen Geräten oder Software, die durch
äußere Einwirkungen wie Temperaturschwankungen, elektromagnetische Felder, Radiointerferenzen
usw. auftreten können. Die Garantie verfällt, wenn das oben genannte nicht beachtet wird, bzw. wenn
die Matrikelnummer entfernt oder verändert wurde.
Die als schadhaft angesehenen Produkte dürfen ausschließlich dem Vertragshändler übergeben werden,
bei dem sie erworben wurden. Speditionen direkt an die Firma GIMA werden abgelehnt.
DEUTSCH
