CARRELLO TRIS
TRIS TROLLEY
CHARIOT TRIS
WAGEN TRIS
CARRO TRIS
CARRINHO TRIS
27438
Distribuito da / distributed by / distribué par / distribuido por / vertrieben von /
distribuído por:
Gima S.p.A.
Via Marconi, 1 - 20060 Gessate (MI) Italy
[email protected] - [email protected]
www.gimaitaly.com
Made in Italy
M27438-M-Rev.7-12.22
Page 2
ITALIANO
2
ATTENZIONE! Gli operatori devono leggere e capire completamente questo manuale prima di
utilizzare il prodotto.
INTRODUZIONE
Si consiglia di leggere attentamente il seguente manuale prima di utilizzare il presidio.
DESCRIZIONE
Il carrello Nuovo Tris è un pratico carrello a tre piani in lamiera verniciata, dotato di 4 ruote in nylon e
due comode maniglie laterali, adatto al sostegno e/o trasporto di piccoli elettromedicali.

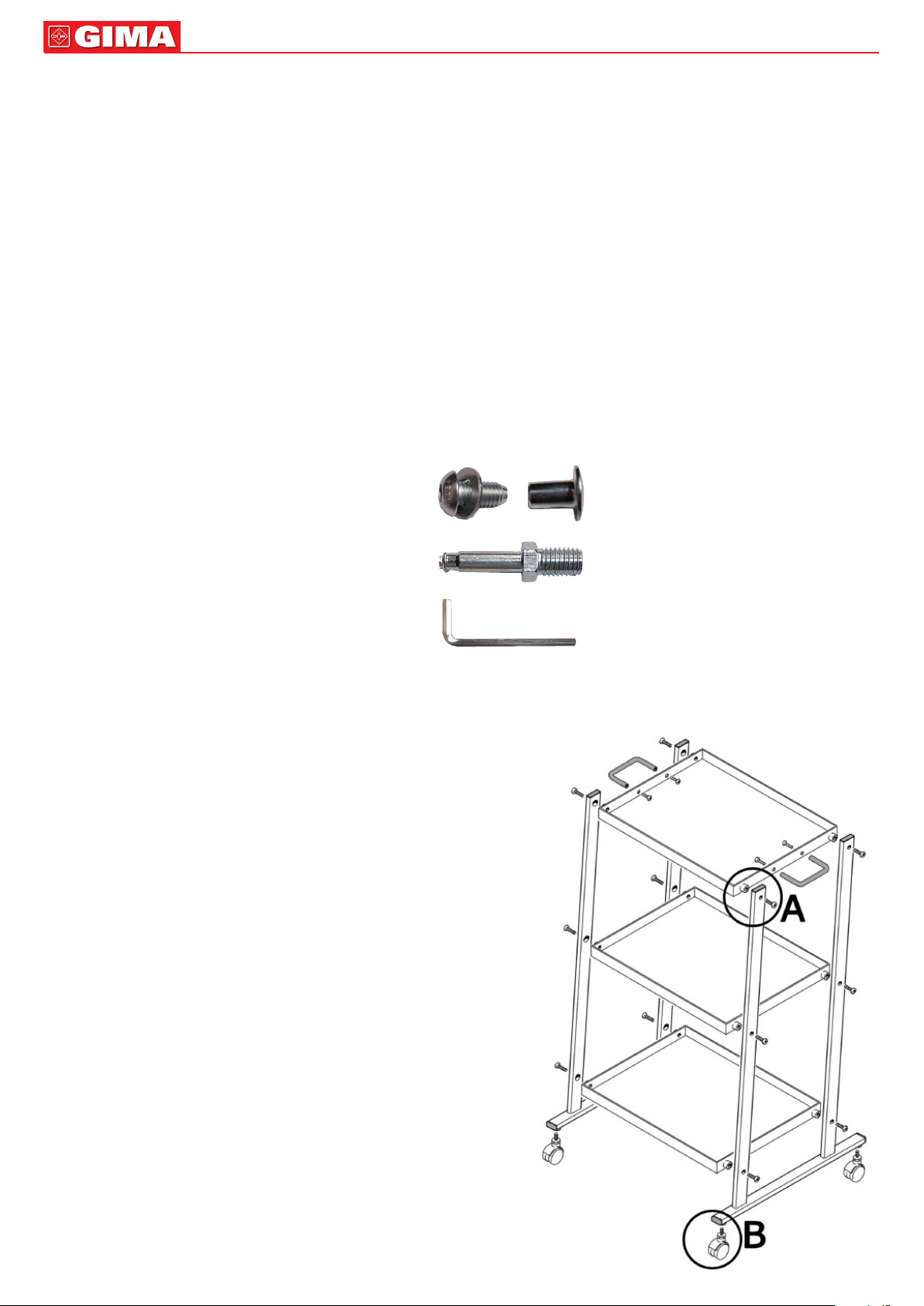

COMPONENTI:
- N. 3 Ripiani in lamiera 15/10
- N. 2 Struttura in tubolare ovale 40 x 20 x 1.5
- N. 2 Maniglie (già fissate al primo ripiano)
- N. 4 Ruote Ø 50 mm
Sacchetto con materiale di montaggio:
- N. 12 coppie viti TBE 8 x 16 + rondelle
- N. 4 perni inseriti nelle ruote
- N. 2 BRUGOLE da 5 mm
ISTRUZIONI DI MONTAGGIO:
Iniziare la fase di montaggio
predisponendo un piano orizzontale di lavoro stabile.
1. Prendere una struttura ed iniziare dal primo ripiano
e montare i successivi ripiani sempre dallo stesso lato.
Page 3
3
ITALIANO

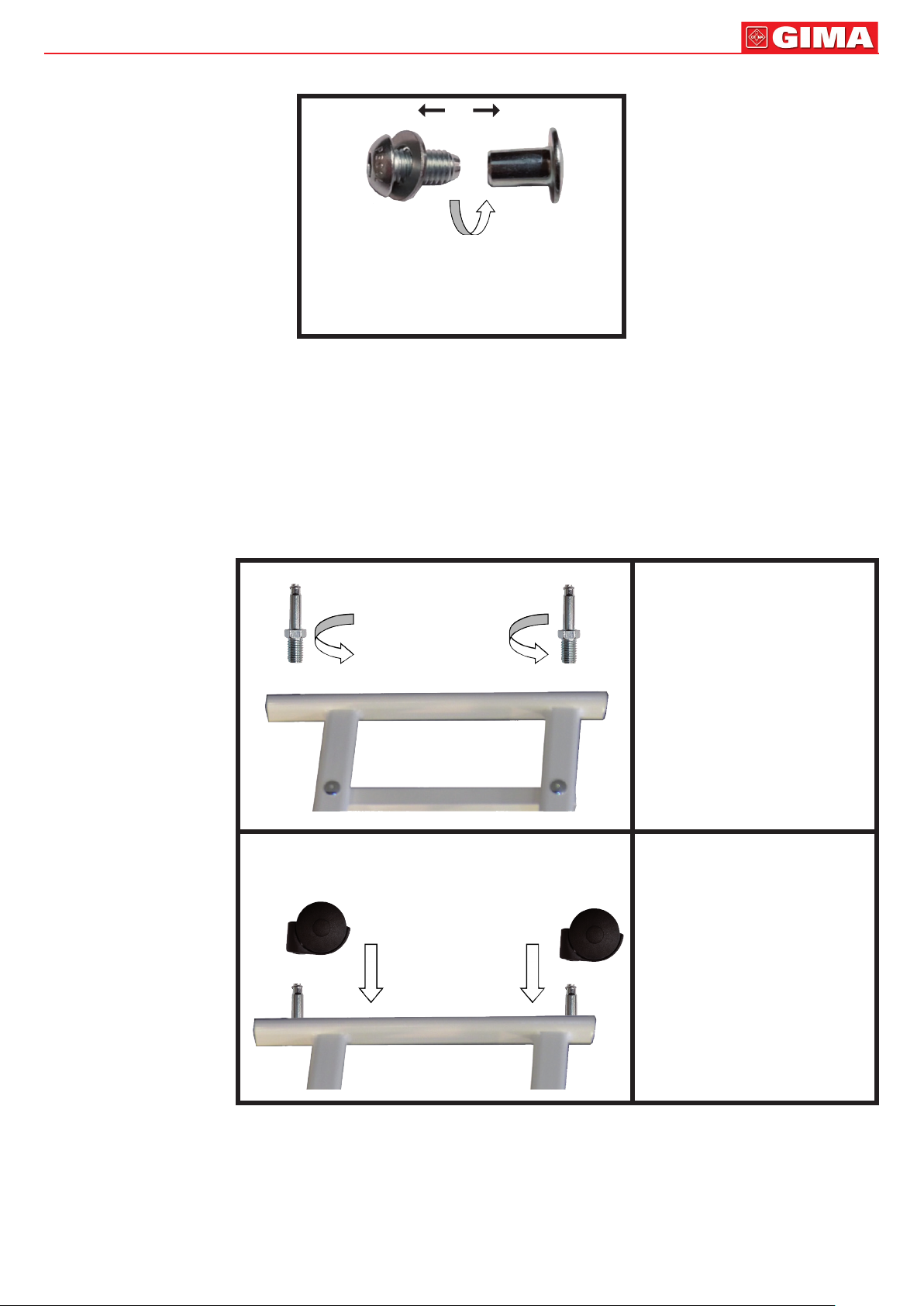

DETTAGLIO A
2 .
Fissati i tre ripiani dallo stesso lato, passare al lato successivo.
3 . Completata la fase di montaggio dei ripiani, capovolgere il carrello appoggiando il primo ripiano e i
gommini neri sul piano di lavoro e passare al fissaggio delle ruote.
4 . Avvitare i perni al telaio e successivamente inserire le ruote nel perno aiutandosi con un colpetto di
martello.
INTERNO ESTERNO
Avvitare il ripiano alla struttura tramite
la viteria in dotazione aiutandosi con
le 2 chiavi a brugola
DETTAGLIO B
Avvitare i perni nel lato
inferiore della struttura
Inserire le ruote nel
perno con un colpetto di
materllo
Page 4
ITALIANO
SCHEDA TECNICA
Misure
4
Carrello 47 x4 1 h 83 cm
Ripiano 40 x 30 cm
(scatola 94,5 x 10 x 46)
Peso
Portata massima
11,3 kg (12,5 con scatola)
40 kg
AVVERTENZE D’USO!
- Verificare che i dadi del bloccaggio siano ben stretti.
- Attenersi alle portate massime indicate nelle schede tecniche.
- Evitare il contatto diretto con ferite aperte.
- Non adatto all’uso in ambienti aperti.
MANUTENZIONE E PULIZIA
- Utilizzare solo ricambi originali.
- Controllare periodicamente tutti i punti di fissaggio.
- Per conservarlo al meglio, si consiglia di evitare l’esposizione prolungata ai raggi solari; il contatto con
ambienti salini; il deposito in ambienti molto umidi.
- Lavare le superfici in acciaio inox con acqua saponata ed usare disinfettanti appositi.
- Risciacquare con un panno bagnato ed asciugare con cura.
- Non versare sulle superfici detergenti a base di cloro o ammoniaca, sostanze grasse ed oleose.
- Non usare per la pulizia utensili contenenti ferro. Se necessaria la disinfezione usare solo prodotti
idonei non corrosivi.
CONDIZIONI DI GARANZIA GIMA
Si applica la garanzia B2B standard Gima di 12 mesi.
