Page 1
FRANÇAIS 4 – 11
ENGLISH 12 – 19
DEUTSCH 20 – 27
ESPAπOL 28 – 35
кмллдав
36 – 43
World Headquartes
Gilson, Inc.
3000 W. Beltline Hwy., P.O. Box 620027, Middleton, W1 53562-0027, USA
Telephone: (1) 800-445-7661 or (1) 608-836-1551 • Fax: (1) 608-831-4451
Gilson SAS
19 avenue des Entrepreneurs, 95400 Villiers-le-Bel, France
Telephone: (33) 1-34-29-50-00 • Fax: (33) 1-34-29-50-20
LT801478B/E/JULY 2003 PRINTED IN POLAND
Page 2
1
CD
E
F
G
J
H
K
A
B
2 3
FRANÇAIS
A -
Bouton-poussoir d’aspiration
- ABS
B -Bouton-poussoir de refoulement
- ABS
C -Sélecteur de vitesse - PP
D -Sélecteur du mode de refoulement
- PP
E - Indicateur de décharge
F - Capot de fixation - PP
G- Adaptateur de la pipette - SI
H -Filtre ∫ membrane - PP / PTFE
J - Clapet anti-retour
K - Joint du raccord
-SI
Accumulateur NiMH
Support - PP
ENGLISH
A - Aspiration button - ABS
B - Dispense button - ABS
C -Suction speed switch - PP
D -Dispense mode switch - PP
E - Low battery indicator
F - Nosepiece - PP
G- Pipette holder - SI
H -Membranefilter - PP / PTFE
J - Safety valve
K - Connector gasket -SI
NiMH battery
Casing - PP
DEUTSCH
A - Entnahmetaste - ABS
B - Ausgabetaste - ABS
C -Geschwindigkeitsschalter - PP
D -Schalter der Ausgabebetriebsart
- PP
E - LOWBAT-Anzeige
F
- Schutzabdeckung für den Halter - PP
G- Pipettenhalter - SI
H -Membranfilter - PP / PTFE
J - Rückschlagventil
K - Dichtung des Verbindungsstückes
-SI
NiMH - Akku
Casing - PP
ESPAπOL
A - Botón de succión - ABS
B - Botón de dispensación - ABS
C - Selector de velocidad PP
D - Selector de modo de dispensación
- PP
E - Indicador de carga de batería
F - Cono de protección PP
G -Boquilla de conexión para pipeta SI
H - Membrana filtrante
J -Válvula
K - Junta de acople -SI
Batería: Ni-MH
Carcaza: PP
кмллдав
A - дМУФН‡ М‡·Л‡МЛfl - ABS
B - дМУФН‡ ‚˚ФЫТН‡МЛfl - ABS
C -èÂÂÍβ˜‡ÚÂθ ÒÍÓÓÒÚË - PP
D -èÂÂÍβ˜‡ÚÂθ ÂÊËχ
‚˚ÔÛÒ͇ÌËfl - PP
E - аМ‰ЛН‡ЪУ МЛТНУ„У ЫУ·Мfl
Á‡fl‰ÍË ·‡Ú‡ÂË
F - лЪ‡Н‡М ‰ВК‡ЪВОfl ФЛФВЪНЛ - PP
G- СВК‡ЪВОfl ФЛФВЪНЛ - SI
H -åÂÏ·‡ÌÌ˚È ÙËÎ¸Ú - PP / PTFE
J - é·‡ÚÌ˚È Í·ԇÌ
K - èÓÍ·‰Í‡ Òo‰ËÚÂÎfl -SI
ŇڇÂfl NiMH
äÓÔÛÒ - PP
Page 3
TABLE DES MATIERES
1 - INTRODUCTION 5
2 - REGLES DE SÉCURITÉ 5
3 - RESTRICTIONS D’EMPLOI 6
4 - MISE EN ROUTE 6
5 - PIPETAGE 6
6 - PROBLEMES POSSIBLES 7
7 - REMPLACEMENT DU FILTRE ET NETTOYAGE DES CLAPETS 8
8 - CHARGEMENT DE L’ACCUMULATEUR 9
9 - MAINTENANCE 10
10 - DOTATION 10
11 - INFORMATIONS CONCERNANT LA COMMANDE 11
12 - PIÈCES DETACHEES 11
4 5
1 - INTRODUCTION
Le pipetteur Gilson Pipetting Aid est un appareil qui sert ∫ mesurer des liquides, ∫ l’aide
des pipettes de titrage. Il peut ˘tre utilisé avec tous les types de pipettes, de capacité de 1 mL
jusqu’∫ 100 mL, en verre ou en mati¯re plastique.
Le pipetteur Gilson Pipetting Aid est équipé de filtres ∫ membrane interchangeable, qui
prot¯gent l’appareil contre le salissement par des vapeurs de liquides.
Un syst¯me de réglage ∫ 2 vitesses de prél¯vement permet un rapide pipetage des volumes désirés, de m˘me que la mesure précise des faibles volumes.

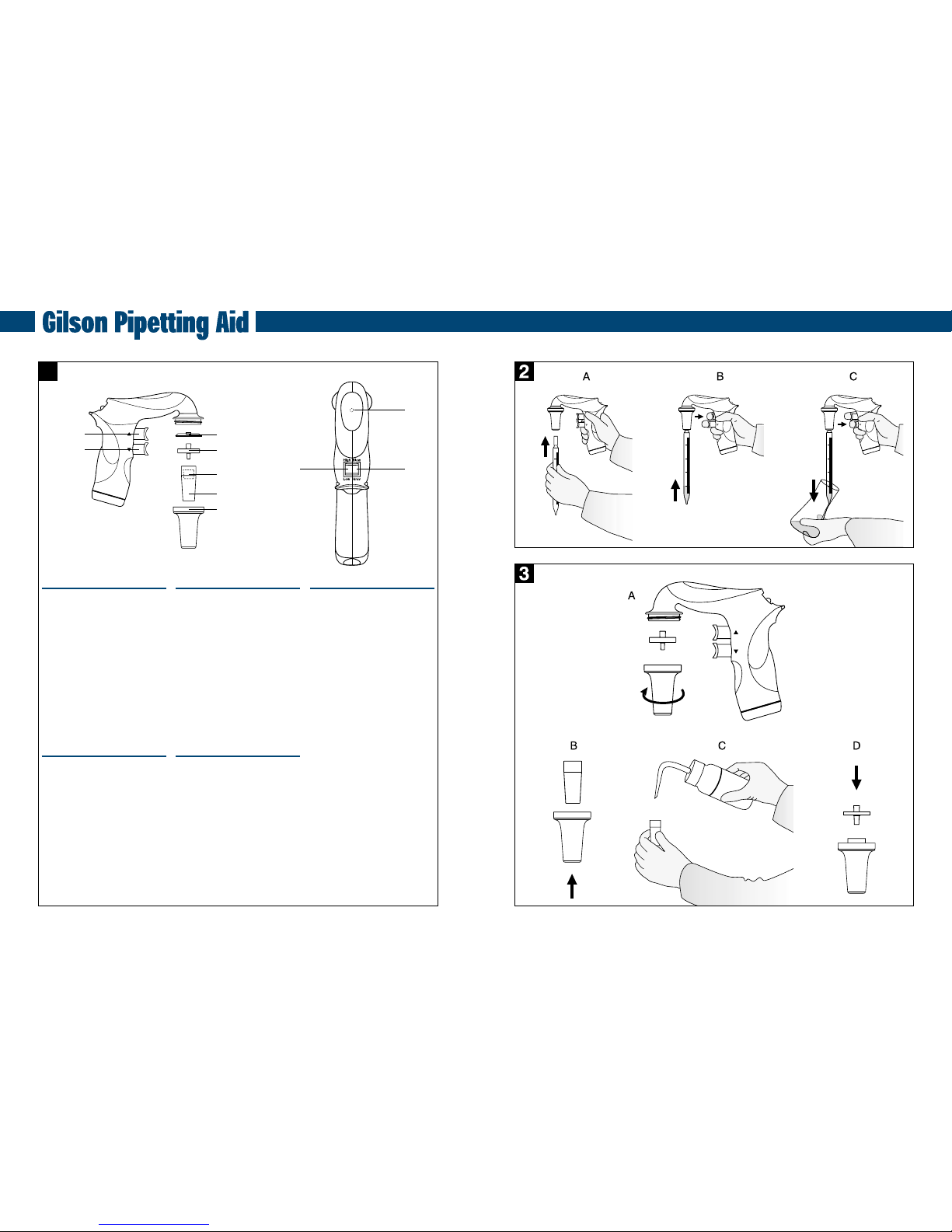

Sur le dessin 1 sont présentés les éléments extérieurs du pipetteur avec la description des
matériaux utilisés.
2 – REGLES DE SÉCURITÉ
Chaque utilisateur, avant de commencer le travail avec le pipetteur Gilson Pipetting Aid
doit prendre connaissance du présent mode d’emploi.
L’utilisation de l’appareil, non-conformément au mode d’emploi, peut provoquer son
endommagement.
•Pendant le travail avec le pipetteur Gilson Pipetting Aid il est nécessaire d’observer les
consignes générales de sécurité, concernant les dangers liés au travail de laboratoire.
Il faut porter des v˘tements de protection, des gants protecteurs et des lunettes.
•N’utiliser l’appareil que pour pipeter et seulement dans le cadre de la résistance des
matériaux.
•
Il est interdit d’utiliser le pipetteur dans un milieu qui risque de provoquer une déflagration.
•Il faut se conformer aux informations et aux recommandations des fabricants de réactifs.
•
N’utiliser que des pi¯ces de rechange et des accessoires d’origine
. Dans le doute contac-
ter votre distributeur Gilson. (Voir chapitre 12 pour la liste des pi¯ces détachées.)
•N’utiliser que le chargeur d’origine pour recharger l’accumulateur NiMH.
•Dans le cas où le fonctionnement du pipetteur n’est pas normal arr˘ter immédiatement le
pipetage. Il faut nettoyer le dispositif conformément au mode d’emploi et/ou l’envoyer en
réparation ∫ votre distributeur Gilson.
•Dans le cas d’un endommagement mécanique du support, le dispositif doit ˘tre immédiatement envoyer en réparation ∫ votre distributeur Gilson.
•Ne jamais employer la force lors de l’utilisation de l’appareil.
•Si vous avez besoin de jeter l’accumulateur NiMH, les éliminer selon les r¯glements en
vigueur.
FRANÇAIS
Page 4
3 - RESTRICTIONS D’EMPLOI
•Le pipetteur Gilson Pipetting Aid ne peut pas ˘tre utilisé pour le pipetage de substances
dont les vapeurs détériorent les mati¯res plastiques, telles que: PP, SI, ABS, EPDM, POM.
•
Il est interdit d’utiliser le pipetteur dans un milieu qui risque de provoquer une déflagration.
•Des milieux facilement inflammables ne doivent pas ˘tre pipetés (surtout des substances
dont le point d’inflammabilité se situe au-dessous de 0 °C (éther, acétone).
•Ne pas utiliser l’appareil pour le pipetage d’acides dont la concentration dépasse 1 mole.
•Ne pas utiliser l’appareil pour le pipetage de solutions, si leur température dépasse 50 °C.
•Température de travail et de charge +10 °C ∫ +35 °C.
4 - MISE EN ROUTE
Avant de commencer, il est nécessaire de vérifier si l’accumulateur qui se trouve ∫ l’intérieur
du pipetteur, n’est pas déchargé. Pour cela il suffit d’appuyer sur le bouton-poussoir de prise
(dessin 1A) et d’observer l’indicateur du niveau “trop bas” de la charge de l’accumulateur
(dessin 1E). Si l’indicateur ne s’allume pas, cela indique que le pipetteur est pr˘t ∫ l’emploi.
Si l’indicateur s’allume il faut charger l’accumulateur (ce qui est recommandé) ou bien
brancher le chargeur et utiliser le pipetteur pendant la charge de l’accumulateur. Le pipetteur Gilson Pipetting Aid peut ˘tre chargé uniquement ∫ l’aide d’un chargeur original.
La tension de réseau doit ˘tre conforme ∫ celle mentionnée sur le chargeur.
La charge doit ˘tre effectuée conformément aux prescriptions du point 8 de l’instruction.
5 - PIPETAGE
Fixation de la pipette
Avant de fixer la pipette il faut vérifier si elle n’est pas endommagée, ou ébréchée et ne
poss¯de pas d’ar˘tes vives ∫ l’endroit de fixation. Vérifier si l’endroit de fixation est sec.
Saisir la pipette le plus pr¯s de sa partie supérieure et l’introduire avec précaution dans
l’adaptateur, jusqu’∫ ce qu’elle soit solidement positionnée (dessin 2A). Procéder avec précaution pour ne pas endommager les pipettes et éviter de se blesser.
Apr¯s fixation de la pipette, il faut tenir l’appareil de fa˜on ∫ ce que la pipette reste en position verticale. La forme de l’appareil permet de poser le pipeteur sur un plan de travail avec
une pipette fixée. Il n’est pas recommandé de laisser l’appareil avec une pipette fixée pendant une longue période, par exemple pour la nuit ou le week-end.
Ne pas poser le pipetteur sur le plan de travail si la pipette contient du liquide.
Remplir la pipette
Avant de commencer la prise du liquide il faut régler le niveau de la vitesse de l’aspiration
∫ l’aide du sélecteur HIGH/LOW (dessin 1C):
•position HIGH - aspiration rapide
•position LOW - aspiration lente
6 7
Il est recommandé d’utiliser la position LOW pour les pipettes dont le volume ne dépasse
pas 5 mL, et la position HIGH pour des pipettes ayant un volume plus grand. Tenir
le pipetteur de fa˜on ∫ ce que la pipette se trouve dans une position verticale, immerger
le bout de la pipette dans le liquide (dessin 2B), et appuyer délicatement sur le boutonpoussoir d’aspiration. La vitesse de remplissage de la pipette dépend de l’enfoncement du
bouton-poussoir. Plus il sera enfoncé, plus vite le liquide sera aspiré dans la pipette.
Il est recommandé d’aspirer un peu plus de liquide que le volume demandé (ménisque au
dessus du marqueur du volume désiré), en réglant la vitesse d’aspiration, surtout dans
la phase finale du remplissage, de fa˜on ∫ ne pas obtenir le trop plein.
Régler le volume
Apr¯s avoir rempli la pipette, essuyer l’extérieur de la pointe de la pipette avec un tissu non
pelucheux adéquat.
Ensuite appuyer délicatement sur le bouton-poussoir de distribution (dessin 2C), et refouler
l’excédent du liquide, jusqu’∫ ce que le ménisque soit ajusté au volume désiré.
Vider la pipette
En tenant le récipient incliné, appuyer le bout de la pipette contre la paroi du récipient
et appuyer délicatement sur le bouton-poussoir de refoulement (dessin 2C). L’intensité
du refoulement peut ˘tre réglée par l’enfoncement du bouton-poussoir. Plus le bouton est
enfoncé, plus l’écoulement du liquide de la pipette est rapide.
Le pipetteur Gilson Pipetting Aid est doté de deux modes de refoulement. On peut choisir
le mode ∫ l’aide du sélecteur GRAV/BLOW (dessin 1D).
•position GRAV – le refoulement est réalisé par gravité, le liquide s’écoule de la pipette
sous son propre poids. La vitesse de l’écoulement est réglée par la profondeur d’enfoncement du bouton-poussoir.
•position BLOW – le refoulement est réalisé par gravité, comme dans le mode GRAV, mais
apr¯s l’enfoncement du bouton-poussoir jusqu’au fond une petite pompe se met
en marche et la pipette est vidée rapidement grâce au soufflage.
6 – PROBLEMES POSSIBLES
Le tableau suivant permet d’identifier et de corriger un probl¯me éventuel.
Si l’adaptateur est endommagé,
il faut le remplacer.
L’adaptateur de la pipette
est endommagé.
Enlever la pipette. Démonter
l’adaptateur et vérifier si elle n’est
pas endommagée. Nettoyer,
laver et sécher l’adaptateur.
L’adaptateur de la pipette
est
sale ou humide.
(dessin 1G)
La pipette tombe (la force
fixant la pipette est trop
faible), elle bascule sur
les côtés.
Procédure ∫ utiliserCause possibleProbl¯me
FRANÇAIS
Page 5
Si les recommandations du guide ci-dessus n’offrent pas la solution au probl¯me, veuillez
contacter votre distributeur Gilson.
L’appareil doit ˘tre nettoyé et décontaminé avant d’˘tre retourné au distributeur
Gilson.
7 - REMPLACEMENT DU FILTRE ET NETTOYAGE DES CLAPETS
Remarque:
Pendant le démontage du pipetteur il faut respecter les recommandations concernant
la sécurité du travail, mentionnées au chapitre 2.
Vérifier si la fixation de la pipette
et le joint ne sont pas endommagés – si oui, il faut remplacer
la pi¯ce défectueuse.
L’adaptateur de la pipette
et/ou le joint du
raccord
sont endommagés.
(dessin
1G, dessin 1K)
Vérifier si toutes les pi¯ces sont
∫ leur place et si elles ont été correctement montées.
L’adaptateur de la pipette,
le filtre ou le joint ont été
incorrectement montés.
Vérifier si la pipette a été
correctement fixée.
La pipette est mal fixée.
Vérifier si la pipette n’est pas
endommagée – cassures,
ébr¯chures – si oui, remplacer la
pipette.
La pipette endommagée.Le liquide s’écoule (les
boutons-poussoirs de la
prise et du refoulement ne
sont pas enfoncés).
Vérifier si la fixation de la pipette
et le joint ne sont pas endommagés mécaniquement – si oui, il faut
remplacer la pi¯ce défectueuse.
L’adaptateur de la pipette
et/ou le joint du raccord
sont endommagés.
(dessin 1K)
Connecter le chargeur pour
recharger les accumulateurs.
Accumulateurs déchargés.
Vérifier si le clapet n’a pas été
inondé, Si le clapet est humide
il faut le rincer le et sécher.
Vérifier si le clapet n’est pas bloqué ou déplacé par une pipette
trop enfoncée. Si c’est le cas,
essayer de le replacer dans
la position correcte.
Le clapet anti-retour est
bloqué. (dessin 1J)
Enlever la pipette, Démonter
l’adaptateur de la pipette, Vérifier
l’état du filtre. S’il est encrassé
il faut le remplacer.
Le filtre est encrassé.
(dessin 1H)
La pompe fonctionne, le
pipetteur n’aspire pas de
liquide ou aspire tr¯s
lentement.
8 9
Le remplacement du filtre est nécessaire dans le cas d’une diminution de l’efficacité de
la prise (aspiration) du liquide. C’est l’encrassement du filtre – résultat de l’utilisation de
longue durée – qui peut ˘tre la cause d’une telle réduction.
Note: Utiliser uniquement les filtres recommandés par le fabriquant.
La procédure est présentée sur le (dessin 3).
• Enlever la pipette.
• Dévisser le capot de fixation de la pipette (dessin 3A).
• Enlever le filtre ∫ membrane (dessin 3A) et la fixation de la pipette (dessin 3B).
• La fixation et le clapet anti-retour doivent ˘tre soigneusement lavés ∫ l’aide d’une pissette
(dessin 3C).
• Souffler le liquide qui se trouve dans la fixation et la sécher.
• Monter un nouveau filtre ∫ membrane (dessin 3D) et procéder au montage de l’ensemble
dans le sens inverse.
8 - CHARGEMENT DE L’ACCUMULATEUR
Le pipetteur
Gilson Pipetting Aid
poss¯de une signalisation de décharge de l’accumulateur.
Si, apr¯s avoir appuyé sur le bouton-poussoir de la prise, le signal de contrôle s’allume
(dessin 1E) cela veut dire que l’accumulateur est déchargé et qu’il est nécessaire de le
recharger.
Remarque:
Le pipetteur Gilson Pipetting Aid peut ˘tre chargé seulement ∫ l’aide d’un chargeur
original.
La tension dans le réseau doit ˘tre conforme ∫ celle marquée sur le chargeur.
L’utilisation d’un chargeur différent peut provoquer l’endommagement du pipetteur ou
la destruction des accumulateurs.
La charge de l’accumulateur de pipetteur Gilson Pipetting Aid se fait sous contrôle d’un
syst¯me temporaire. Quand l’accumulateur est chargé, le syst¯me de charge se déclenche
automatiquement, ce qui est signalé par une lampe de contrôle (dessin 1E). Elle reste
allumée en permanence.
Charge:
1. Température de charge: 10 °C ∫ 35 °C
2. La charge est signalée par une lampe de contrôle clignotante.
3. Temps de charge compl¯te: 11 - 14 heures
4. D¯s que la charge est finie la lampe de contrôle cesse de clignoter et reste allumée en
permanence.
La durée de vie de l’accumulateur est d’environ 1000 cycles de charge ∫ condition que son
utilisation soit correcte. Il n’y a pas de danger de surcharge de l’accumulateur quand toutes
les recommandations du producteur sont respectées.
Remarque:
Il ne faut pas interrompre la charge. Si cela arrivait on pourrait recharger l’accumulateur, uniquement apr¯s sa décharge compl¯te.
FRANÇAIS
Page 6
9 - MAINTENANCE
Nettoyage
Le pipetteur Gilson Pipetting Aid n’a pas besoin de maintenance spécifique. Les surfaces
externes du dispositif peuvent ˘tre nettoyées avec un tampon imbibé d’alcool isopropylique.
Le capot et la fixation de la pipette, avec le clapet anti-retour peuvent ˘tre autoclavés
pendant 20 minutes, ∫ la température de 121 °C. Les filtres faisant partie du lot peuvent ˘tre
stérilisés ∫ la température de 121 °C, pendant 15 minutes maximum.
Apr¯s avoir autoclavé et ensuite refroidi l’adaptateur de la pipette, il convient de la plier
lég¯rement plusieurs fois dans tous les sens et la resserrer sur son pourtour, pr¯s de la
soupape de retour.
Stockage
Le pipetteur Gilson Pipetting Aid doit ˘tre conservé dans un endroit sec. La température
de stockage: -20 °C ∫ +50 °C.
Pour ranger l’appareil, le placer dans le support mural.
Pour monter le support mural, retirer les pellicules de protection des rubans adhésifs
et fixer le support solidement au mur. On peut également visser le support au mur ∫ l’aide
de 2 vis. La surface du mur doit ˘tre lisse, propre et dégraissée.
Remarque:
Il ne faut pas conserver le pipetteur avec la pipette remplie.
10 - DOTATION
L’ensemble de Gilson Pipetting Aid comprend les éléments suivants:
1 Pipetteur
1 Chargeur
1 Support mural
2 Filtres ∫ membrane 0,2 µm
1 Manuel d’instructions
10 11
11 - INFORMATIONS CONCERNANT LA COMMANDE
Version Tension Numéro de catalogue
Gilson Pipetting Aid avec chargeur européen 220 V / 50 Hz F161250
* Si vous désirez un Gilson Pipetting Aid avec un chargeur US, UK or Australien, contacter
votre distributeur Gilson
12 - PIÈCES DETACHEES
Position selon Dénomination
Numéro de catalogue
Nombre de pi¯ces
le dessin 1 de la pi¯ce dans l’emballage
F Capot de fixation F161249 1
G
Adaptateur
de la pipette F161256 1
H Filtre ∫ membrane 0,2 µm F161245 5
Filtre ∫ membrane 0,45 µm F161246 5
K Joint du raccord F161274 1
L Chargeurdu type:
Europe 220 V/50 Hz F161252 1
M Support mural F161253 1
FRANÇAIS
Page 7
12
TABLE OF CONTENTS
1 - INTRODUCTION 13
2 - WORK SAFETY INSTRUCTIONS 13
3 - LIMITATIONS OF USE 14
4 - PREPARING FOR USE 14
5 - ASPIRATING AND DISPENSING LIQUIDS 14
6 - TROUBLESHOOTING 15
7 - REPLACING THE FILTER AND CLEANING THE VALVES 17
8 - CHARGING THE BATTERY 17
9 - MAINTENANCE 18
10 - COMPONENTS 18
11 - ORDERING INFORMATION 19
12 - REPLACEMENT PARTS 19
13
1 - INTRODUCTION
Gilson Pipetting Aid is a device intended for pipetting liquids with the use of measuring
pipettes. It can work with all types of glass or plastic pipettes in the volume range from 1 mL
to 100 mL.
The
Gilson Pipetting Aid
is equipped with replaceable membrane filters, which protect the
mechanism of the device from contamination by the vapours of solution being drown into
the pipette.
The two-step drawing speed control system enables both very fast dispensing of large volumes and precise measuring of small volumes.
Fig. 1 shows the external parts of the pipetting aid with a description of the materials used.
2 - WORK SAFETY INSTRUCTIONS
Before starting to work with the Gilson Pipetting Aid every user should read these operating
instructions carefully.
Using the device inconsistently with the operating instructions may result in damaging the
device.
The device should be maintained only by your Gilson Distributor, otherwise the manufacturer
will be relieved from any liability under the warranty.
• When working with the Gilson Pipetting Aid general safety regulations regarding risks
related to laboratory work should be observed. Protective clothing, goggles and gloves
should be worn.
• Gilson Pipetting Aid shall be used only for measuring liquids in conditions specified by
the manufacturer, which are limited due to the chemical and mechanical resistance of the
device, as well as the user safety.
• Gilson Pipetting Aid should not be used where the risk of an explosion is present.
• The information and instructions provided by the manufacturers of the reagents must be
observed.
• Only original spare parts and accessories (See Chapter 12 for user replacement parts),
recommended by the manufacturer, shall be used.
• Only the original charger, supplied by the manufacturer, shall be used for charging the
battery.
• In case of incorrect functioning of the pipetting aid, work shall be stopped. The device
shall be cleaned in accordance with the operating instructions and/or sent for repair to
your Gilson Distributor.
• In the case of mechanical damage to the casing, the device shall be immediately sent for
repair to an authorised service centre.
• The use of excessive force during work shall be avoided.
• If you need to dispose of the battery, for any reason, please do it in an environmentally
friendly way, in accordance with the applicable regulations.
ENGLISH
Page 8
14
3 - LIMITATIONS OF USE
•The Gilson Pipetting Aid may not be used for measuring substances, the vapours of
which damage the following plastics: PP, SI, ABS, EPDM, POM.
•Gilson Pipetting Aid may not be used where the risk of an explosion risk is present.
•
Flammable liquids shall not be measured - in particular substances with flash- point below 0 °C
(ether, acetone).
•
Gilson Pipetting Aid shall not be used for drawing acids with a concentration above 1 mol.
•
Gilson Pipetting Aid shall not be used for drawing solutions with a temperature above 50 °C.
•Gilson Pipetting Aid may work in temperature range from +10 °C to +35 °C.
4 - PREPARING FOR USE
Before starting, check that the battery has not discharged. To check this, press the aspiration button (fig. 1A) and watch to see if the low battery indicator lights up (fig. 1E). If the
indicator does not light up, the pipetting aid is ready for use.
If the low battery indicator lights up, the pipetting aid shall be left for charging (recommended
action), or the charger shall be connected and the work continued during charging.
The Gilson Pipetting Aid may be charged only with the original charger.
The mains voltage shall conform with the specification on the charger.
Charging shall be done in accordance with Chapter 8 of this instruction manual.
5 - ASPIRATING AND DISPENSING LIQUIDS
Attaching a pipette
Before attaching a pipette, check that the pipette is not damaged, has no dents or
sharp edges in the part to be gripped. Check that the part to be gripped is dry.
The pipette shall be gripped as close to the upper end as possible and carefully inserted
into the pipette holder until resistance is noticed (fig. 2A). Do not apply excessive force so
as not to damage thin pipettes and to avoid injury risk. A pipette that has been correctly
attached and sealed in the holder should not tilt to the side.
After attaching a pipette, hold the pipetting aid so as to keep the pipette in the vertical position. The shape of the casing makes it possible to lay down the pipetting aid with a pipette
attached. After use, it is recommended not to leave the pipetting aid with a pipette attached
for a long period, for example overnight or over a weekend.
Do not lay the pipetting aid down, when there is liquid in the pipette.
Filling the pipette
Before aspirating, set the suction speed using the HIGH/LOW switch (fig. 1C):
•HIGH position - fast aspirating
•LOW position - slow aspirating
15
The LOW position is recommended for pipettes with a volume up to 5 mL, and the HIGH
position for pipettes with a volume greater than 5 mL. Hold the pipetting aid so that the
pipette is in the vertical position, immerse the pipette end in the liquid to be aspirated (fig. 2B),
and press the aspiration button gently. The pipette filling speed depends on how far the
aspiration button is pressed. The further the button is pressed, the faster the liquid is aspirated into the pipette.
Aspirating a slightly greater volume than required is recommended (due to the meniscus
above the required volume mark). Adjust the aspiration speed, particularly in the final filling
stage, so as not to overfill the pipette.
Setting the volume
After filling, dry the end of the pipette with absorbent paper (one that does not leave
impurities), so as to remove any liquid from the outside surface of the pipette. Then set the
required liquid volume precisely. Press the dispense button gently (fig. 2C), dispense the
excess liquid from the pipette until the meniscus of the liquid aligns exactly with the mark
on the pipette that indicates the volume to be dispensed.
Dispensing
Hold the recipient vessel in inclined position, place the pipette end in contact with the inside
wall, and press the dispense button gently (fig. 2C). The dispensing intensity may be
adjusted depending on how far the dispense button is pressed. The deeper the button is
pressed the faster the outflow of liquid from the pipette.
The Gilson Pipetting Aid has two dispense modes. The dispense mode is selected with
the GRAV/ BLOW switch (fig. 1D).
•GRAV position - the dispense is effected in gravity mode, which means that the liquid
flows out of the pipette by its own weight. The outflow speed is adjusted depending on
how far the dispense button is pressed.
•BLOW position - the dispense is effected as in the GRAV mode, but when the dispense
button is pressed to the end position, the pump is started and the dispense is complteted
by blowing the liquid from the pipette.
Warning!
In the GRAV mode, the pipette is not completely emptied because of the characteristics
of the pipettes used with the pipetting aid. -
6 - TROUBLESHOOTING
If the pipetting aid does not function correctly, you should determine the cause and remove
the fault, before continuing to use the pipetting aid.
ENGLISH
Page 9
16
Check that all parts are present
and correctly installed.
The pipette holder, the filter,
or the connector gasket
is installed incorrectly.
Check that the pipette has been
correctly inserted in the holder.
The pipette is inserted
incorrectly.
Check the pipette for damage
-
cracks, dents - if present, repla-
ce
the pipette with a new one.
The pipette is damaged.Liquid leaks from the
pipette (the aspiration
and the dispense buttons
are not pressed)
Check the pipette holder and the
connector gasket for mechanical
damage - if there is a damage,
replace the damaged part with
a new one.
The pipette holder
and/or the connector gas-
ket is damaged (fig. 1K).
Connect the charger to charge
the batteries.
Discharged batteries.
Check the valve for flooding.
If it is wet - rinse it and dry.
Check the valve for blockage
or displacement due to exces
sive
force during pipette instal
lation
- if it is blocked or displaced
try
to set it in the right position.
The check valve is blocked
(fig. 1J).
Take the pipette out of the holder.
Disassemble the pipette holder.
Take out the filter - check it for
impurities - if it is dirty, replace it
with a new one.
The filter is dirty (fig. 1H).The pump is working,
but the pipetting aid does
not draw liquid or draws
liquid very slowly.
If the holder is damaged, replace
it with a new one.
The pipette holder is dam-
aged.
Take the pipette out of the holder.
Disassemble the pipette holder
and check for mechanical
damage.
Clean, wash and dry the pipette
holder.
The pipette holder is dirty
or wet (fig.1G).
The pipette falls out (the
holding force of the pipette
is to small), or tilts to the
side too much.
ActionPossible causeProblem
17
If the actions specified in the table do not solve the problem, pipetting aid should be sent to
your Gilson Distributor.
Warning! Before sending the product should be cleaned and decontaminated.
7 - REPLACING THE FILTER AND CLEANING THE VALVES
Note:
The work safety instructions given in Chapter 2 shall be observed when disassembling
the pipetting aid.
Replace the filter, if the aspiration efficiency deteriorates. This is because the filter may be
dirty after a long period of use.
Note: Only use the original manufacturers filters.
The procedure is shown in (fig. 3).
•Remove the pipette.
•Unscrew the nosepiece (fig. 3A).
•Remove the membrane filter (fig. 3A) and the pipette holder (fig. 3B).
•Rinse the holder with the safety valve using a wash bottle (fig. 3C).
•Blow liquid out of the holder and leave it until it is completely dry.
•Install new membrane filter (fig. 3D) and assemble the device in reverse order.
8 - CHARGING THE BATTERY
The Gilson Pipetting Aid has a low battery indicator. If the control lamp (fig. 1E) lights up,
when the aspiration button is pressed, it means that the battery is discharged and should
be charged.
Note:
The Gilson Pipetting Aid may be charged only with the original charger. The mains
voltage must conform with the specification on the charger.
Using other chargers than the original one may damage the battery of the pipetting aid.
Battery charging is regulated by a time circuit, which controls the entire process. When the
battery has been charged, the charging circuit disconnects automatically. This is indicated
by the control lamp (fig. 1E), which shines continuously.
Charging:
1. Charging temperature: 10 °C to 35 °C.
2. Charging is done with the charger included with each pipetting aid.
Battery charging is signalled by the control lamp, which flashes during charging.
3. Full charging time: 11- 14 hours.
Check the pipette holder and the
connector gasket for mechanical
damage - if there is damage,
replace the damaged part with
a new one.
The pipette holder and/or
the connector gasket is
damaged (fig.1G, fig 1K).
ENGLISH
Page 10
18
4. The charging condition is signalled by the control lamp, which shines continuously when
the charging is complete.
The pipetting aid has a NiMH type battery with a capacity of 1700 mAh.
The service life of the battery is about 1000 charging cycles, if used correctly. It is not possible
to overcharge the battery, provided that all of the manufacturers instructions are followed.
Note:
Charging should not be interrupted. If the charging process is interrupted, the next
charging process should take place after the battery has been completely discharged.
9 - MAINTENANCE
Cleaning and Decontamination
The Gilson Pipetting Aid does not require any maintenance. The external parts of the
pipetting aid may be cleaned with a swab moistened with isopropanol.
The nosepiece and the pipette holder with the check valve may be autoclaved at 121 °C for
20 minutes. The filters included in the set may be sterilised by autoclaving at 121 °C for not
more than 15 minutes.
After autoclaving and cooling the pipette holder, bend it and squeeze it several times in the
area of the safety valve.
Storage
The Gilson Pipetting Aid shall be stored in a dry place. The allowable storage temperature: - 20 °C to + 50 °C.
When not in use, the pipetting aid shall be placed on the wall nosepiece hanger supplied
with the product.
The nosepiece hanger may be fitted on a wall on a hook or stuck with the adhesive tape
attached to the hanger. The surface for the hanger should be smooth, clean and
degreased. Before sticking the nosepiece hanger, remove the protective film from the tapes
attached to the hanger.
Note:
Do not store the pipetting aid with a filled pipette.
10 - COMPONENTS
The pack includes the following components:
1 Gilson Pipetting Aid
1 Battery charger
1 Nosepiece hanger
2 Membrane filters (0.2 µm)
1 Instruction manual
19
11 - ORDERING INFORMATION
Version Voltage Reference number
Gilson Pipetting Aid with EU power supply 220 V / 50 Hz F161250
* If you want to order a Gilson Pipetting Aid with a US, UK or Australia power supply, please
contatc your Gilson distributor.
12 - REPLACEMENT PARTS
Item
Part name Reference number
Number of
in fig.1 pieces in pack
F Nosepiece F161249 1
G Pipette holder F161256 1
H Membrane filter 0.2 µm F161245 5
Membrane filter 0.45 µm F161246 5
K Connector gasket F161274 1
L Power Supply (EU Plug) F161252 1
M Nosepiece hanger F161253 1
ENGLISH
Page 11
20
INHALTSVERZEICHNIS
1 - EINFÜHRUNG 21
2 - SICHERHEIT 21
3 - EINSCHRÄNKUNGEN FÜR DEN EINSATZ 22
4 - INBETRIEBNAHME 22
5 - ENTNAHME UND ABGABE VON FLÜSSIGKEIT 22
6 - FEHLERBESEITIGUNG 23
7 - FILTERAUSTAUSCH UND REINIGUNG DER VENTILE 25
8 - AUFLADEN DES AKKUS 25
9 - WARTUNG 26
10 - LIEFERUMFANG 26
11 - ANGABEN FÜR EINE BESTELLUNG 27
12 - ERSATZTEILE 27
21
1 - EINFÜHRUNG
Die Pipettierhilfe Gilson Pipetting Aid dient zum Abmessen von Flüssigkeit mittels
Messpipetten. Das Gerät ist für alle Pipetten (Kunststoff und Glas) mit einem Volumen von 1
ml bis 100 ml geeignet. Gilson Pipetting Aid ist mit austauschbaren Membranfiltern ausgestattet, damit der Mechanismus des Gerätes durch Dämpfe der entnommenen Lösungen
nicht verunreinigt wird.
Das zweistufige System zur Regelung der Entnahmegeschwindigkeit ermöglicht einerseits
eine sehr schnelle Dosierung großer Volumen, andererseits eine präzise Abmessung kleiner
Volumen.
Auf Abb. 1 sind die von außen sichtbaren Komponenten der Pipettierhilfe (mit Angabe des
jeweils eingesetzten Materials) dargestellt.
2 - SICHERHEIT
Machen Sie sich vor dem Einsatz der Gilson Pipetting Aid mit dieser Betriebsanleitung
vertraut.
Das Gerät kann beschädigt werden, falls es entgegen den Richtlinien der Betriebsanleitung
benutzt wird.
Serviceleistungen dürfen nur in autorisierten Vertragswerkstätten vorgenommen werden,
andernfalls übernimmt der Hersteller keine Garantie.
• Beachten Sie bei der Handhabung der Pipettierhilfe Gilson Pipetting Aid die allgemeinen
Laborsicherheitsvorschriften. Tragen Sie Schutzkleidung, eine Schutzbrille sowie Schutzhandschuhe.
• Die Pipettierhilfe Gilson Pipetting Aid ist nur zum Abmessen von Flüssigkeit bei den vom
Hersteller angegebenen Bedingungen einzusetzen, die wegen der chemischen und
mechanischen Beständigkeit des Gerätes, aber auch in Hinsicht auf die Sicherheit des
Nutzers, begrenzt sind.
•
Benutzen Sie die Pipettierhilfe auf keinen Fall in einer explosionsgefährdenden Atmosphäre.
• Beachten Sie die Angaben und Richtlinien der Reagenz-Hersteller.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Original-Ersatzteile und
Zubehör (Die Aufstellung der Ersatzteile für den Benutzer siehe: Kapitel 12). Zweifel sind
mit dem Hersteller oder Regionalvertreter zu klären.
• Benutzen Sie zum Aufladen des Akkus ausschließlich das vom Hersteller gelieferte
Ladegerät.
• Unterbrechen Sie die Arbeit bei inkorrekter Funktionsweise. Reinigen Sie das Gerät
gemäß Bedienungsanleitung /oder senden Sie es einer autorisierten Vertragswerkstatt zur
Reparatur.
• Bei einer mechanischen Beschädigung des Gehäuses senden Sie das Gerät zur
Reparatur in eine autorisierte Vertragswerkstatt.
• Vermeiden Sie bei der Handhabung übermäßigen Krafteinsatz.
• Entsorgen Sie den verbrauchten Akku auf eine umweltfreundliche Art und gemäß den
örtlich geltenden Vorschriften.
DEUTSCH
Page 12
22
3 - EINSCHRÄNKUNGEN FÜR DEN EINSATZ
• Verwenden Sie die Pipettierhilfe Gilson Pipetting Aid nicht zum Abmessen von
Substanzen, deren Dämpfe die folgenden Materialien zerstören: PP, SI, ABS, EPDM,
POM.
• Verwenden Sie die Pipettierhilfe nicht in einer explosionsgefährdenden Atmosphäre.
• Pipettieren Sie keine leicht entzündbaren Flüssigkeiten - insbesondere Substanzen mit
einer Entflammungstemperatur unter 0 °C (Äther, Azeton).
• Pipettieren Sie keine Säuren mit einer Konzentration von mehr als 1 Mol
• Pipettieren Sie keine Lösungen mit Temperaturen von über 50 °C
• Die Pipettierhilfe kann bei einer Temperatur von +10 °C bis +35 °C eingesetzt werden.
4 - INBETRIEBNAHME
Stellen Sie vor Inbetriebnahme sicher, dass der Geräte-Akku geladen ist. Hierzu die Entnahme-Taste (Abb. 1A) drücken und prüfen, ob die LOWBAT-Anzeige aufleuchtet (Abb. 1E).
Die Pipettierhilfe ist betriebsbereit, wenn dies nicht der Fall ist.
Beim Aufleuchten der LOWBAT-Anzeige die Pipettierhilfe aufladen (Empfehlung: erst aufladen,
dann weiterarbeiten) oder das Ladegerät anschließen und während des Aufladevorgangs
arbeiten. Die Pipettierhilfe Gilson Pipetting Aid darf nur mit dem Original-Ladegerät aufgeladen werden.
Die Netzspannung muss mit der Kennzeichnung auf dem Ladegerät übereinstimmen.
Details zum Aufladen siehe Punkt 8 der Betriebsanleitung.
5 - ENTNAHME UND ABGABE VON FLÜSSIGKEIT
Befestigung der Pipette.
Bevor Sie die Pipette befestigen, ist sicherzustellen, dass sie nicht beschädigt ist und
keine Absplitterungen und scharfen Kanten am Halterteil hat. Prüfen Sie, ob das
Halterteil trocken ist.
Halten Sie die Pipette so weit oben wie möglich. Führen Sie die Pipette vorsichtig bis zum
Anschlag in den Halter der Pipettierhilfe. (Abb. 2A). Vermeiden Sie übermäßigen
Kraftaufwand, da die dünnen Pipetten leicht brechen und man sich schnell verletzen kann.
Die gut im Halter befestigte und abgedichtete Pipette darf sich nicht seitlich verschieben.
Halten Sie nach dem Befestigen der Pipette das Gerät so, dass sich die Pipette in
Senkrechtstellung befindet. Sie können die Pipettierhilfe mit der befestigten Pipette ablegen, wenn sich keine Flüssigkeit in der Pipette befindet. Es empfiehlt sich, das Gerät nach
dem Abschluss der Arbeiten für längere Zeit, z.B. nachts oder übers Wochenende, nicht mit
montierter Pipette abzulegen.
Legen Sie die Pipettierhilfe nie ab, wenn sich Flüssigkeit in der Pipette befindet.
Füllen der Pipette
Schalten Sie die Geschwindigkeit mit dem Schalter HIGH/LOW (Abb. 1C) ein:
23
• Stellung HIGH - Schnellentnahme bei Volumen ab 5 ml
• Stellung LOW - Langsamentnahme bei Volumen bis 5 ml
Halten Sie die Pipettierhilfe so, dass sich die Pipette in Senkrechtstellung befindet. Tauchen
Sie die Pipettenspitze in die zu entnehmende Flüssigkeit. (Abb. 2B) Drücken Sie die
Entnahmetaste leicht. Die Ansauggeschwindigkeit hängt davon ab, wie weit Sie die
Entnahmetaste drücken, d.h. je weiter gedrückt wird, desto schneller wird Flüssigkeit in die
Pipette gefüllt.
Es ist zu empfehlen, etwas mehr Flüssigkeit zu entnehmen, als zur Abmessung vorgesehen
wird (der Meniskus über der Marke des geforderten Volumens). Reduzieren Sie die Entnahmegeschwindigkeit in der Endphase der Entnahme damit die Pipette nicht überfüllt wird.
Einstellung des Volumens
Nach dem Füllen der Pipette trocknen Sie die Pipettenspitze mit einem saugfähigen Papier,
um Reste der Lösung an der Außenfläche der Pipette zu beseitigen. Das geforderte
Volumen stellen Sie ein, indem Sie überschüssige Flüssigkeit aus der Pipette entfernen.
Dazu drücken Sie vorsichtig die Ausgabetaste (Abb. 2C), bis der Meniskus der Flüssigkeit
genau mit der geforderten Volumenmarke auf der Pipette übereinstimmt.
Entleeren der Pipette
Halten Sie das Gefäß schräg und legen Sie die Pipettenspitze an die Gefäßwand an.
Drücken Sie vorsichtig die Ausgabetaste. (Abb. 2C). Die Abgabegeschwindigkeit hängt
davon ab, wie weit die Ausgabetaste gedrückt wird, d.h. je weiter gedrückt wird, desto
schneller tritt Flüssigkeit aus.
Die Pipettierhilfe Gilson Pipetting Aid hat zwei Ausgabe-Betriebsarten. Die AusgabeBetriebsart stellen Sie mit dem Schalter GRAV/BLOW ein (Abb. 1D).
• Stellung GRAV - die Ausgabe erfolgt in der Gravitations-Betriebsart, die Flüssigkeit fließt
infolge des Eigengewichts aus der Pipette. Die Schnelligkeit des Ausflusses hängt davon
ab, wie weit die Ausgabetaste gedrückt wird.
• Stellung BLOW - die Ausgabe erfolgt in der Gravitations-Betriebsart - so wie bei
Betriebsart GRAV, nach dem Drücken der Ausgabetaste bis zum Anschlag schaltet sich
eine Pumpe ein, woraufhin Schnellentleerung der Pipette mit Ausblasen erfolgt.
6 - FEHLERBESEITIGUNG
Falls während der Arbeit Unzulänglichkeiten in der Funktionsweise der Pipettierhilfe festgestellt werden, sind die Ursachen zu bestimmen und Fehler zu beseitigen.
Pipette aus dem Halter ziehen,
Pipettenhalter demontieren und
auf mechanische Beschädigung
prüfen, reinigen, abspülen und
trocknen.
Verunreinigter, nasser
Pipettenhalter (Abb. 1G).
Die Pipette fällt heraus
(zu geringe Haltekraft der
Pipette), starke seitliche
Bewegungsfreiheit.
Verfahrensweise Mögliche Ursache Problem
DEUTSCH
Page 13
24
Falls der Fehler nicht behoben werden konnte, schicken Sie die Pipettierhilfe bitte an den
zuständigen Gilson-Service. Vor dem Versand muss das Gerät gereinigt und sterilisiert werden.
Pipettenhalter und die Dichtung
des Verbindungsstückes auf
mechanische Beschädigung
prüfen, - ggf. das beschädigte Teil
gegen ein neues austauschen.
Pipettenhalter und/oder
Dichtung des Verbindungsstückes sind beschadigt
Prüfen, ob alle Teile korrekt
montiert wurden.
Pipettenhalter, Filter oder
Dichtung des Verbindungsstückes sind falsch montiert
Prüfen, ob die Pipette korrekt
im Halter befestigt wurde.
Falsch befestigte Pipette
Prüfen, ob die eingesetzte
Pipette beschädigt ist- Sprünge,
Absplitterungen, wenn dies der
Fall ist, die Pipette gegen eine
Neue austauschen.
Beschädigte PipetteFlüssigkeit tropft aus der
Pipette (Entnahmetaste
sowie Ausgabetaste sind
nicht gedrückt)
Prüfen, ob der Pipettenhalter und
die Dichtung des Verbindungsstückes mechanisch beschädigt
sind - wenn dies der Fall ist,
das beschädigte Teil gegen ein
Neues austauschen.
Beschädigter Pipettenhalter
und/oder beschädigte
Dichtung des Verbin-
dungsstückes (Abb. 1K)
Schließen Sie das Ladegerät an,
um den Akku aufzuladen.
Der Geräte-Akku entladen
Prüfen, ob es zu einer Überflutung des Ventils gekommen ist.
Wenn es nass ist, Ventil abspülen
und trocknen. Prüfen, ob das
Ventil durch zu tiefes Einführen
der Pipette blockiert oder verschoben ist. Ventil in die korrekte
Stellung bringen.
Blockiertes
Rückschlagventil (Abb. 1J)
Die Pipette aus dem Halter ziehen,
Pipettenhalter demontieren, dann
den Filter herausziehen und auf
Verunreinigung prüfen, - wenn
dies der Fall ist, muss ein neuer
Filter eingesetzt werden.
Verunreinigter Filter.
(Abb. 1H)
Die Pumpe funktioniert
nicht, mit der Pipettierhilfe
kann keine Entnahme
vorgenommen werden
oder diese erfolgt sehr
langsam.
Pipettenhalter gegen einen
neuen austauschen.
Beschädigter
Pipettenhalter.
25
Legen Sie bitte das ausgefüllte Formblatt bei und geben Sie die genaue Spezifizierung der
eingesetzten Lösungen an und die Art des Labors, wo das Gerät eingesetzt wurde.
7 - FILTERAUSTAUSCH UND REINIGUNG DER VENTILE
Hinweis:
Beachten Sie vor der Demontage der Pipettierhilfe die Sicherheitshinweise aus
Kapitel 2.
Ein Filteraustausch ist erforderlich, wenn festgestellt wird, dass sich die Effektivität der
Entnahme verringert. Die direkte Ursache kann die Verunreinigung des Filters durch dessen
lange Nutzung sein.
Hinweis: Nur die Original-Filter des Herstellers verwenden.
Die Verfahrensweise ist auf Abb. 3 dargestellt.
• Pipette herausnehmen.
• Befestigungskappe des Pipettenhalters abschrauben (Abb. 3A)
• Membranfilter (Abb. 3A) und Pipettenhalter (Abb. 3B) herausnehmen.
• Den Halter mit dem Rückschlagventil sorgfältig mittels Spritzflasche abspülen (Abb. 3C).
• Flüssigkeit vom Halter durchblasen und ihn anschließend trocknen lassen.
• Ein neues Membranfilter montieren (Abb. 3D), Montage in entgegengesetzter Reihenfolge
vornehmen.
8 - AUFLADEN DES AKKUS
Die Pipettierhilfe Gilson Pipetting Aid verfügt über eine Akkuentladungs-Anzeige. Wenn bei
gedrückter
Entnahmetaste die Kontrolllampe aufleuchtet (Abb. 1E), ist das ein Zeichen
dafür, dass der Akku bereits entladen ist und aufgeladen werden muss.
Hinweis:
Die Pipettierhilfe Gilson Pipetting Aid darf nur mit dem Original-Ladegerät aufgeladen
werden, da es sonst zu einer Beschädigung der Pipettierhilfe oder Zerstörung der
Akkus kommen kann
Die Netzspannung muss mit der Kennzeichnung auf dem Ladegerät übereinstimmen. Das
Aufladen des Akkus in der Gilson Pipetting Aid wird von einer Zeitschaltung kontrolliert,
die den gesamten Prozess überwacht. Nach dem Aufladen des Akkus wird der Ladekreis
automatisch abgeschaltet, was durch konstantes Leuchten der Kontrolllampe angezeigt
wird (Abb. 1E).
Aufladen
Hinweis:
Die Aufladung darf nicht unterbrochen werden. Im Falle einer Unterbrechung der
Aufladung darf man mit dem nächsten Ladeprozess erst nach vollständiger Entladung
des Akkus beginnen.
1. Ladetemperatur von 10 °C bis 35 °C
2. Das Aufladen erfolgt mit dem mitgelieferten Ladegerät. Während des Ladevorgangs
blinkt die Kontrolllampe.
DEUTSCH
Page 14
26
3. Zeit der vollständigen Aufladung: 11 - 14 Stunden.
4. Der Ladevorgang ist beendet, wenn die Kontrolllampe dauerhaft leuchtet.
Die Pipettierhilfe verfügt über einen NiMH-Akku einer Kapazität von 1700 mAh.
Lebensdauer eines Akkus: circa 1000 Ladezyklen bei vorschriftsmäßiger Nutzung. Es ist
nicht möglich, dass der Akku überladen wird, wenn alle Richtlinien des Herstellers eingehalten werden.
9 - WARTUNG
Reinigung
Die Pipettierhilfe Gilson Pipetting Aid ist wartungsfrei. Die Außenteile können mit einem mit
Isopropylalkohol getränkten Wattebausch gereinigt werden.
Kappe und Pipettenhalter mit Rückschlagventil können in einem Autoklav bei einer
Temperatur von 121 °C - 20 Minuten lang - gereinigt werden. Die mitgelieferten Filter können
in einem Autoklav bei einer Temperatur von 121 °C für eine Zeit von mehr als 15 Minuten
gereinigt werden.
Nach dem Autoklavieren den Pipettenhalter abkühlen lassen und ihn dann im Bereich des
Rückschlagventils mehrmals biegen und zusammendrücken.
Aufbewahrung
Bewahren Sie die Pipettierhilfe Gilson Pipetting Aid an einem trockenen Ort auf. Zulässige
Lagertemperaturen in einem Intervall von: -20 °C bis +50 °C.
Während Arbeitspausen ist der Pipettenheber an einer Wandaufhängung anzubringen, die
zum Zubehör des Pipettenhebers gehört.
Die Aufhängung kann an einem Haken an die Wand angebracht oder mit einem Klebeband
angeklebt werden. Die Fläche, auf der die Aufhängung anzubringen ist, muss glatt, sauber
und entfettet sein. Vor dem Ankleben der Aufhängung ist die Schutzfolie vom Klebeband zu
entfernen, welches auf der Aufhängung angebracht wurde.
Hinweis:
Die Pipettierhilfe darf nicht mit gefüllter Pipette aufbewahrt werden.
10 - LIEFERUMFANG
Geliefert wird die Pipettierhilfe Gilson Pipetting Aid inklusive folgender Komponenten:
1 Pipettenheber
1 Ladegerät
1 Aufhängung für den Pipettenheber
2 Membranfilter 0.2 µm - 2 Stück.
1 Bedienungsanleitung
27
11 - ANGABEN FÜR EINE BESTELLUNG
Ausführung Spannung Katalognummer
Gilson Pipetting Aid mit EU ladegerät 220 V / 50 Hz F161250
* Wenn Sie die Pipettierhilfe GPA mit dem US, UK, Australia Ladegerät bestellen wollen,
nehmen Sie bitte Kontakt mit Ihrem Regionalvertreter auf.
12 - ERSATZTEILE
Posten Bezeichnung Katalognummer Stückzahl in
nach Abb. 1 der Komponente der Verpackung
F Schutzabdeckung für den Halter F161249 1
G Pipettenhalter F161256 1
H Membranfilter 0.2 µm F161245 5
Membranfilter 0.45 µm F161246 5
K Dichtung des Verbindungsstückes F161274 1
L Ladegerät: Europa 220 V/50 Hz F161252 1
M Aufhängung für den Pipettenheber F161253 1
DEUTSCH
Page 15
28
CONTENIDO
1 - INTRODUCCIÓN 29
2 - RECOMENDACIONES RELATIVAS A LA SEGURIDAD LABORAL 29
3 - LIMITACIONES DE USO 30
4 - PUESTA EN FUNCIONAMIENTO DEL GILSON PIPETTING AID 30
5 - ASPIRACION Y DISPENSADO DE LÍQUIDOS 30
6 - SOLUCION DE PROBLEMAS 31
7 - CAMBIO DE FILTRO Y LIMPIEZA DE VALVULA 33
8 - CARGA DE LA BATERÍA 33
9 - MANTENIMIENTO 34
10 - CONTENIDO DEL KIT 35
11 - INFORMACIÓN PARA PEDIDOS 35
12 - REPUESTOS 35
29
1 - INTRODUCCIÓN
El instrumento Gilson Pipetting Aid está un aparato destinado a la medición del volumen
de líquidos mediante pipetas graduadas, y puede emplearse en combinación con todo tipo
de pipetas desde 1 ml hasta 100 ml, tanto de vidrio como plásticas.
El
instrumento
Gilson Pipetting Aid está dotado de dos membranas filtrantes, de recambio,
que protegen
su mecanismo de la acción de los vapores procedentes de los líquidos con
los cuales se trabaja.
El sistema de regulación de la velocidad de succión, de dos niveles, permite una muy rápida
dosificación de grandes porciones, así como una muy precisa medición de dosis pequeñas.
En la Fig. 1 se muestran las piezas exteriores del instrumento, junto con una descripción
de los materiales empleados.
2 - RECOMENDACIONES RELATIVAS A LA SEGURIDAD LABORAL
Antes de iniciar el trabajo con el instrumento Gilson Pipetting Aid, el usuario debe
leer atentamente el presente modo de empleo.
Un uso inadecuado del instrumento puede ocasionar una avería del mismo.
Toda reparación del instrumento debe ser realizada únicamente por un establecimiento
de servicio autorizado. En caso contrario, el fabricante declina cualquier tipo de
responsabilidad que pudiera derivarse de los derechos de garantía.
• Durante el trabajo con el instrumento Gilson Pipetting Aid deben respetarse las normas
generales de seguridad laboral relativas a los riesgos del trabajo en un laboratorio. Debe
usarse vestimenta de protección, así como gafas y guantes de protección.
• El instrumento Gilson Pipetting Aid debe emplearse únicamente para la medición de
líquidos en las condiciones recomendadas por el fabricante, restringidas en función de la
resistencia química y mecánica del mismo, así como de la seguridad del usuario.
• Queda prohibido el uso del instrumento en condiciones de riesgo de explosión.
• Deben tenerse en cuenta en todo momento las informaciones y recomendaciones procedentes de los fabricantes de los reactivos.
• Deben emplearse únicamente piezas de recambio originales y los accesorios recomendados por el fabricante (Vea la lista de las piezas de repuesto en el capítulo 12). En caso
de duda deberá contactarse con el fabricante o distribuidor local.
•
La carga de la batería debe realizarse sólo y únicamente con el cargador original suministrado
por fabricante.
•
En caso de un funcionamiento inadecuado del instrumento deberá interrumpirse el trabajo,
limpiar el instrumento de acuerdo con las instrucciones de uso y/o recurrir a un establecimiento de servicio autorizado par Gilson para realizar la reparación.
• En caso de un daño mecánico de la carcaza del instrumento deberá acudirse inmediatamente a un establecimiento autorizado par Gilson para realizar la reparación.
• Durante el trabajo no debe emplearse una fuerza excesiva.
• Si necesita tirar la bateria a la basura por alguna razón, hágalo, por favor, de la manera
favorable al medio ambiente y de acuerdo con los reglamentos adecuados.
ESPAπOL
Page 16
30
3 - LIMITACIONES DE USO
• El instrumento Gilson Pipetting Aid no debe emplearse para la medición de sustancias
cuyos vapores dañen las fibras de PP, SI, ABS, EPDM o POM.
• El instrumento no debe emplearse en condiciones de riesgo de explosión.
• No debe emplearse para la medición de líquidos inflamables, particularmente aquellas
sustancias cuya temperatura de ignición se sitúa por debajo de 0 °C (éter, acetona).
• No debe emplearse para la toma de ácidos de concentración superior a 1mol.
• No debe emplearse para la toma de soluciones a temperatura superior a 50 °C.
• El instrumento puede emplearse en una temperatura de +10 °C a +35 °C.
4 - PUESTA EN FUNCIONAMIENTO DEL GILSON PIPETTING AID
Antes de iniciar el trabajo compruebe que la batería situada en el interior del instrumento
esté cargada. Con este fin oprima el botón de toma (il. 1A) y observe si se enciende el indicador de bajo nivel de batería (il. 1E). Si el indicador no se enciende, el instrumento está
preparado para su uso.
En caso de que se encendiera el indicador de bajo nivel de batería, deberá conectar el
instrumento cargador y dejarlo en carga (recomendable). Puede trabajar mientras el instrumento se está cargando. Para cargar la batería del Gilson Pipetting Aid debe emplearse
únicamente un cargador original.
La tensión de la red debe corresponder a la que se indica en el cargador.
La carga debe realizarse de acuerdo con el punto 8 de las presentes instrucciones.
5 - ASPIRACION Y DISPENSADO DE LÍQUIDOS
Montaje de la pipeta
Antes del montaje compruebe que la pipeta no está dañada y no muestra roturas
ni bordes cortantes en la parte superior. Asegúrese de que la parte superior esté seca.
Tome la pipeta por la parte más cercana posible a su extremo superior, e introdúzcala con
cuidado en la boquilla del instrumento hasta notar resistencia (il.2A). No se debe emplear
una fuerza excesiva, ya que las pipetas finas podrían dañarse fácilmente, con el subsiguiente riesgo de provocar heridas. La pipeta, correctamente montada y estancada, no
debe ladearse.
Una vez montada la pipeta, el instrumento debe sujetarse de tal forma que la pipeta se
encuentre
siempre en posición vertical. La forma de la carcaza del instrumento permite
apoyarlo una vez introducida la pipeta, sin que sea necesario estar sujetándolo todo el
tiempo. No obstante, se recomienda que, una vez concluido el trabajo, no se deje abandonado el instrumento con la pipeta montada durante mucho tiempo, por ejemplo, durante
una noche o un fin de semana.
El instrumento no debe apoyarse cuando la pipeta contiene líquido.
31
Llenado de pipetas
Antes de iniciar la aspiracion de líquidos hay que seleccionar la velocidad de succión con
el selector HIGH/LOW (il. 1C):
• posición HIGH – succión rápida
• posición LOW – succión lenta
Para las pipetas de hasta 5 ml se recomienda seleccionar la posición LOW, mientras que
para pipetas mayores a 5 ml se recomienda seleccionar la posición HIGH. Sujetando el
instrumento de manera que la pipeta se encuentre en posición vertical, sumergir la punta
de la misma en el líquido que va a tomarse (il. 2B), y apretar cuidadosamente el botón de
succión. La velocidad de llenado de la pipeta dependerá de la posición hasta donde se
presione el botón: cuanto más profundamente se presione el mismo, mayor resultará la
velocidad de toma del líquido.
Se recomienda tomar una cantidad de líquido ligeramente superior a la que se pretende
obtener (menisco por encima de la marca del volumen deseado), regulando la velocidad
de toma, sobre todo en la fase final del llenado, para evitar el desbordamiento.
Selección del volumen
Una vez llena la pipeta debe secarse su extremo con un papel absorbente, que no deje
impurezas, con el fin de eliminar los restos de líquido de la superficie exterior de
la misma. A continuación deberá que seleccionarse cuidadosamente el volumen de líquido
deseado. Apretando suavemente el botón de dispensado (il. 2C), expulsar de la pipeta
la cantidad sobrante hasta que el menisco del líquido se sitúe exactamente en la marca
que indica el volumen deseado.
Vaciado de la pipeta
Sujetando el recipiente en posición inclinada, hay que acercar la punta de la pipeta a la
pared del mismo y apretar suavemente el botón de dispensado (il. 2C). La velocidad de
dispensado puede regularse mediante la presión del botón de dispensación: cuanto más
se presiona el mismo, más rápidamente se expele el líquido de la pipeta.
El Gilson Pipetting Aid dispone de dos modos de dispensación seleccionables mediante
el selector GRAV/BLOW (il. 1D).
• posición GRAV – el dispensado se realiza por gravitación: el líquido abandona la pipeta
por su propio peso. La velocidad de flujo se regula según la presión ejercida en el botón
de dispensación.
• posición BLOW – el dispensado se realiza también por gravitación, al igual que en el
modo
GRAV, pero una vez apretado el botón de dispensación hasta el fondo, se acciona
una bomba, ocasionando
un vaciado rápido por presión de aire.
6 - SOLUCION DE PROBLEMAS
Si durante la operación del instrumento nota un funcionamiento inadecuado del mismo,
compruebe la causa y elimine el problema.
ESPAπOL
Page 17
32
Compruebe que están todas las
partes y que se encuentran correctamente montadas.
La boquilla de conexión,
filtro o junta de acople
incorrectamente montados.
Compruebe que la pipeta está correctamente montada en la boquilla.
Pipeta mal montada.
Asegúrese de que la pipeta
en uso no está dañada (roturas,
melladuras). Si fuera así, reemplace la pipeta.
Pipeta dañada.El líquido se sale de la
pipeta (los botones de
succión y dispensado
no están accionados)
Asegúrese de que la boquilla de
conexión y la junta de acople
no presentan daños mecánicos.
Si fuera así, reemplace la parte
dañada.
Daños en la boquilla de
conexión y/o en la junta
de acople. (il. 1K)
Conecte el transformados para
cargar los acumuladores.
Los acumuladores
descargados
Compruebe que la válvula no ha
sido inundada.
Si está mojada, lávela con agua y
séquela.
Compruebe que la válvula no ha
resultado bloqueada o desplazada al introducirse la pipeta con
excesiva fuerza. Si es así, intente
colocarla en posición adecuada.
Válvula bloqueada. (il. 1J)
Extraiga la pipeta de la boquilla.
Desmonte el cono.
Extraiga el filtro y compruebe su
estado. Cuando esté muy sucio
reemplácelo.
Filtro gastado. (il. 1H)
La bomba de aire funciona,
pero el instrumento no
extrae el líquido o lo extrae
muy lentamente.
Si la boquilla de conexión está
dañada, reemplácela.
Boquilla de conexión
dañada.
Extraiga la pipeta de la boquilla.
Desmonte el cono y asegúrese
de que la boquilla de conexión
no presenta daños mecánicos.
Limpie, lave y seque boquilla.
Boquilla de conexión para
pipetas sucia o mojada.
(il. 1G)
La pipeta se desconecta
(fuerza de sujeción
insuficiente), o se ladea
fuertemente.
SoluciónPosible causaProblema
33
En el caso de que procediendo según estas indicaciones no se consiguiera hacer funcionar correctamente el instrumento, deberá enviarse el mismo al servicio técnico de
Gilson.
Cuidado! El instrumento debe ser limpiado y descontaminado antes del envio.
7 - CAMBIO DE FILTRO Y LIMPIEZA DE VALVULA
Atención:
Durante el desmontaje del instrumento deben respetarse los consejos relativos a la
seguridad laboral, según se indica en el capítulo 2.
Es necesario cambiar el filtro en caso de que se constatara una disminución en la efectividad
de la toma. Esto puede estar causado directamente por la acumulación de impurezas en el
filtro tras un uso prolongado.
Nota: Se recomienda usar los filtros originales del fabricante.
La ilustración 3 representa la manera de proceder en este caso.
• Retire la pipeta.
• Desenrosque el cono que fija la boquilla de la pipeta (il. 3A).
• Retire el filtro de membrana (il. 3A) y la boquilla de conexión (il. 3B).
•
Lave cuidadosamente, con un pulverizador, boquilla con su válvula de retención (il. 3C).
• Elimine el líquido de la boquilla soplando y déjela hasta que esté completamente seca.
• Instale una nueva membrana filtrante (il. 3D) y monte el instrumento siguiendo el orden
inverso que al desmontaje.
8 - CARGA DE LA BATERÍA
El Gilson Pipetting Aid posee un indicador de batería descargada. Si, con el botón de
succión accionado, se encendiera la luz del indicador (il. 1E), la batería está descargada y
deberá recargarse.
Atención:
Para recargar la batería del Gilson Pipetting Aid debe usarse únicamente el cargador
original. La tensión de la red debe corresponder a la que se indica en el cargador.
El uso de un cargador diferente podría estropear la batería o provocar daños en el instrumento.
La carga de la batería del Gilson Pipetting Aid se lleva a cabo bajo el control de un
tempori
zador que controla todo el proceso. Una vez cargada la batería, el temporizador
desconecta
automáticamente el sector de alimentación, lo cual es señalizado por el indi-
cador (il. 1E), que emite entonces una señal continua.
Asegúrese de que la boquilla de
conexión y la junta de acople
no presentan daños mecánicos.
Si fuera así, reemplace la parte
dañada.
Daños en la boquilla
de conexión y/o en la junta
de acople. (il. 1G, il. 1K)
ESPAπOL
Page 18
34
Carga:
1. La temperatura de carga debe ser de 10 °C a 35 °C.
2.
La carga se realiza mediante el cargador que forma parte del equipo de cada instrumento.
Mientras se está cargando la batería, el indicador de carga emitirá una señal intermitente.
3. El tiempo de carga completa es de 11 a 14 hs.
4. Cuando la batería queda completamente cargada, el testigo emitirá una señal continua.
El instrumento posee una batería de NiMH y su capacidad es de 1700 mAh.
La vida útil de la batería es de aproximadamente 1.000 ciclos de carga/descarga, bajo un
uso adecuado. Siguiendo todas las indicaciones del fabricante no hay riesgo de sobrecarga de la batería.
Atención:
El proceso de carga no debe interrumpirse. Cuando esto ocurra no se volverá
a cargar la batería antes de que ésta no vuelva a descargarse completamente.
9 - MANTENIMIENTO
Limpieza y descontamination
El Gilson Pipetting Aid no requiere de un mantenimiento especial. Las partes exteriores
pueden limpiarse con un algodón empapado en alcohol isopropílico.
El cono de protección, la boquilla de conexión y la válvula de retención, pueden esterilizarse
en un autoclave a 121 °C durante 20 minutos. Los filtros suministrados con el instrumento
pueden esterilizarse en un autoclave a 121 °C durante no más de 15 minutos.
Después de autoclavar y dejar enfriar la boquilla de conexión dóblela y apriétela unas
cuantas veces en el área de la válvula.
Almacenamiento
El Gilson Pipetting Aid debe guardarse en un lugar seco. La temperatura de almacenamiento es de -20 °C a +50 °C.
Cuando no se utilice, incluso durante cualquier interrupción del trabajo, el aparato deberá
colgarse en el soporte de pared suministrado con todo el juego.
Este soporte puede fijarse a la pared con un gancho o con cinta autoadhesiva pegada
al soporte. La superficie donde se vaya a fijar el soporte debe ser lisa y estar limpia
y desengrasada. Antes de pegar el soporte con la cinta adhesiva deberá retirarse de ella
la película protectora.
Atención:
El instrumento no debe guardarse con la pipeta llena.
35
10 - CONTENIDO DEL KIT
El instrumento Gilson Pipetting Aid se suministra con los siguientes accesorios:
1 Cargador de batería
1 Soporte de aparato
2 Membrana filtrante de 0.2 µm (2 piezas).
1 Manual de usuario
11 - INFORMACIÓN PARA PEDIDOS
Versión Tensión Número de catálogo
Gilson Pipetting Aid EU cardagor de bateria 220 V / 50 Hz F161250
* Paro pedir el instrumento Gilson Pipetting Aid y su cargador de batería especial paro US,
UK o Australia, por favor contactar el Gilson distribuidor.
12 - REPUESTOS
Índice Nombre de la pieza Número de catálogo
Número de piezas
según Fig.1 por embalaje
F Cono de protección F161249 1
G Boquilla de conexión F161256 1
H Membrana filtrante 0.2 µm F161245 5
Membrana filtrante 0.45 µm F161246 5
K Junta de acople F161274 1
L Cargador:
Europa continente 220 V / 50 Hz F161252 1
M Soporte de aparato F161253 1
ESPAπOL
Page 19
37
1 - ЗЗЦСЦзаЦ
ÑoÁ‡ÚÓ Gilson Pipetting Aid - ˝ЪУ ЫТЪУИТЪ‚У, ФВ‰М‡БМ‡˜ВММУВ ‰Оfl УЪПВЛ‚‡МЛfl
КЛ‰НУТЪЛ Т ФЛПВМВМЛВП ПВМ˚ı ФЛФВЪУН, ‚Б‡ЛПУ‰ВИТЪ‚Ы˛˘ВВ ТУ ‚ТВПЛ ‚Л‰‡ПЛ
ФЛФВЪУН ВПНУТЪ¸˛ УЪ 1 ПО ‰У 100 ПО, Н‡Н ТЪВНОflММ˚ПЛ, Ъ‡Н Л ФО‡ТЪЛНУ‚˚ПЛ.
ÑoÁ‡ÚÓ Gilson Pipetting Aid УТМ‡˘ВМ ТПВММ˚ПЛ ПВП·‡ММ˚ПЛ ЩЛО¸Ъ‡ПЛ, НУЪУ˚В
Б‡˘Л˘‡˛Ъ ПВı‡МЛБП ЫТЪУИТЪ‚‡ УЪ Б‡„flБМВМЛfl Ф‡‡ПЛ М‡·Л‡ВП˚ı ‡ТЪ‚УУ‚.
С‚ЫıТЪЫФВМ˜‡Ъ‡fl ТЛТЪВП‡ В„ЫОЛУ‚‡МЛfl ТНУУТЪЛ М‡·Л‡МЛfl ФУБ‚УОflВЪ ФУЛБ‚У‰ЛЪ¸
·˚ТЪЫ˛ ‰УБЛУ‚НЫ ·УО¸¯Лı У·˙ВПУ‚ Л ФВˆЛБЛУММУ УЪПВЛ‚‡Ъ¸ П‡О˚В У·˙ВП˚.
з‡ ЛТ. 1 ФУН‡Б‡М˚ М‡ЫКМ˚В ˜‡ТЪЛ
‰oÁ‡ÚÓ
‡ Ò Û͇Á‡ÌËÂÏ ËcÔoθÁo‚aÌÌ˚ı χÚ¡ÎÓ‚.
2 - èPABàãA èé TEXHàKE ÅEáOèACHOCTà
д‡К‰˚И ФУО¸БУ‚‡ЪВО¸ ФВК‰В ˜ВП ФЛТЪЫФЛЪ¸ Н ‡·УЪВ Т ‰oБ‡ЪУoП Gilson
Pipetting Aid
,
‰УОКВМ ‚МЛП‡ЪВО¸МУ УБМ‡НУПЛЪ¸Тfl Т М‡ТЪУfl˘ЛП ЫНУ‚У‰ТЪ‚УП ФУ
˝НcФОЫ‡ЪaˆЛЛ.
иУО¸БУ‚‡МЛВ ЫТЪУИТЪ‚УП МВ ‚ ТУУЪ‚ВЪТЪ‚ЛЛ Т ЫНУ‚У‰ТЪ‚УП ПУКВЪ ФЛ‚ВТЪЛ Н В„У
ФУ‚ВК‰ВМЛ˛.
лВ‚ЛТ ЫТЪУИТЪ‚‡ ‰УОКВМ УТЫ˘ВТЪ‚ОflЪ¸Тfl ЪУО¸НУ ‚ ‡‚ЪУЛБУ‚‡ММУП ФЫМНЪВ
ТВ‚ЛТ‡, ‚ ФУЪЛ‚МУП ТОЫ˜‡В ФУЛБ‚У‰ЛЪВО¸ ТМЛП‡ВЪ Т ТВ·fl „‡‡МЪЛИМЫ˛ УЪ‚ВЪТЪ‚ВММУТЪ¸.
• èË ‡·ÓÚ Ò
‰oÁ‡ÚÓoÏ
Gilson Pipetting Aid МВУ·ıУ‰ЛПУ ТУ·О˛‰‡Ъ¸ У·˘ЛВ Ф‡‚ЛО‡
ФУ ЪexМЛНe ·eБoФacМocЪЛ, Н‡Т‡˛˘ЛВТfl pЛcНa, Т‚flБ‡ММo„o Т ‡·УЪУИ ‚ О‡·У‡ЪУЛflı.
лОВ‰ЫВЪ МУТЛЪ¸ Б‡˘ЛЪМЫ˛ У‰ВК‰Ы, Б‡˘ЛЪМ˚В У˜НЛ Л ФВ˜‡ЪНЛ.
•
ÑoÁ‡ÚÓ
Gilson Pipetting Aid ТОВ‰ЫВЪ ФЛПВМflЪ¸ ЛТНО˛˜ЛЪВО¸МУ ‰Оfl УЪПВЛ‚‡МЛfl
КЛ‰НУТЪЛ ‚ ЫТОУ‚Лflı, ВНУПВМ‰ЫВП˚ı ФУЛБ‚У‰ЛЪВОВП, ОЛПЛЪЛЫВП˚ı ıЛПЛ˜ВТНУИ Л
ПВı‡МЛ˜ВТНУИ ТЪУИНУТЪ¸˛ ЫТЪУИТЪ‚‡ Л ·ВБУФ‡ТМУТЪ¸˛ ФУО¸БУ‚‡ЪВОfl.
• çÂθÁfl ÔËÏÂÌflÚ¸ ‰oÁ‡ÚÓ ‚ ÛÒÎÓ‚Ëflı, ÔpË ÍoÚop˚x cy˘ecÚ‚yeÚ ÓÔ‡ÒÌocÚ¸ ‚Á˚‚a.
• лОВ‰ЫВЪ ТУ·О˛‰‡Ъ¸ ВНУПВМ‰‡ˆЛЛ ФУЛБ‚У‰ЛЪВОВИ В‡„ВМЪУ‚.
• лОВ‰ЫВЪ ФЛПВМflЪ¸ ЛТНО˛˜ЛЪВО¸МУ УЛ„ЛМ‡О¸М˚В Б‡Ф‡ТМ˚В ˜‡ТЪЛ Л ‡НТВТТЫ‡˚, ВНУПВМ‰ЫВП˚В ФУЛБ‚У‰ЛЪВОВП (иВВ˜ВМ¸ ТПВММ˚ı ‰ВЪ‡ОВИ ЫН‡Б‡М ‚У „О‡‚В 12).
З ТУПМЛЪВО¸М˚ı ТОЫ˜‡flı ТОВ‰ЫВЪ У·‡ЪЛЪ¸Тfl Н ФУЛБ‚У‰ЛЪВО˛ ЛОЛ ПВТЪМУПЫ
‰ЛТЪЛ·¸˛ЪУЫ.
• СОfl Б‡fl‰НЛ ‡ННЫПЫОflЪУ‡ МВУ·ıУ‰ЛПУ ЛТФУО¸БУ‚‡Ъ¸ ЛТНО˛˜ЛЪВО¸МУ УЛ„ЛМ‡О¸МУВ
ЩЛПВММУВ Б‡fl‰МУВ ЫТЪУИТЪ‚У.
• З ТОЫ˜‡В ФУfl‚ОВМЛfl ФЛБМ‡НУ‚ МВФ‡‚ЛО¸МУИ ‡·УЪ˚ ‰oБaЪУ‡ ТОВ‰ЫВЪ ФВ‚‡Ъ¸
‡·УЪЫ. мТЪУИТЪ‚У У˜ЛТЪЛЪ¸ ‚ ТУУЪ‚ВЪТЪ‚ЛЛ Т ЫНУ‚У‰ТЪ‚УП ФУ ˝НcФОyaЪaˆЛЛ Л/ЛОЛ
УЪФ‡‚ЛЪ¸ М‡ ВПУМЪ ‚ ‡‚ЪУЛБУ‚‡ММ˚И ТВ‚ЛТ.
• З ТОЫ˜‡В ПВı‡МЛ˜ВТНУ„У ФУ‚ВК‰ВМЛfl НУФЫТ‡ ЫТЪУИТЪ‚У ТОВ‰ЫВЪ МВПВ‰ОВММУ
УЪФ‡‚ЛЪ¸ М‡ ВПУМЪ ‚ ‡‚ЪУЛБУ‚‡ММ˚И ФЫМНЪ ТВ‚ЛТ‡.
• ÇÓ ‚ÂÏfl ‡·ÓÚ˚ Ì ÒΉÛÂÚ ÔËÍ·‰˚‚‡Ú¸ ˜ÂÁÏÂÌÛ˛ ÒËÎÛ.
• ЦТОЛ ‡ННЫПЫОflЪУ ФЛ‰ВЪТfl ‚¸·УТЛЪ¸, ˝ЪУ МЫКМУ Т‰ВО‡Ъ¸ МВ ФЛ˜ЛМflfl ‚В‰‡
УНЫК‡˛˘ВИ ТВ‰В Л ‚ ТУУЪ‚ВЪТЪ‚ЛЛ Т ‰ВИТЪ‚Ы˛˘ЛПЛ МУП‡ПЛ Л Ф‡‚ЛО‡ПЛ.
кмллдав
36
лйСЦкЬДзаЦ
1 - ЗЗЦСЦзаЦ 37
2 - èPABàãA èé TEXHàKE ÅEáOèACHOCTà 37
3 - йЙкДзауЦзаЦ икаеЦзЦзаь 38
4 - ийСЙйнйЗдД GILSON PIPETTING AID д кДЕйнЦ 38
5 - зДЕакДзаЦ а ЗхимлдДзаЦ ЬаСдйлна 38
6 - млнкДзЦзаЦ зЦаликДЗзйлнЦв 39
7 - бДеЦзД оагънкД а йуалндД дгДиДзйЗ 41
8 - бДкьСдД ДддмемгьнйкД 41
9 - íÖïHàóECKàâ ìïéÑ 42
10 - дйеигЦднДсаь 43
11 - азойкеДсаь й бДдДбE 43
12 - бДиДлзхЦ уДлна 43
Page 20
39
кВНУПВМ‰ЫВЪТfl ФЛФВЪНЛ ВПНУТЪ¸˛ ‰У 5 ПО ЫТЪ‡М‡‚ОЛ‚‡Ъ¸ ‚ ФУБЛˆЛ˛ LOW, ‡ ФЛФВЪНЛ
ВПНУТЪ¸˛ ·УОВВ 5 ПО – ‚ ФУБЛˆЛ˛ HIGH. м‰ВКЛ‚‡fl ‰oБ‡ЪУ Ъ‡Н, ˜ЪУ·˚ ФЛФВЪН‡
М‡ıУ‰ЛО‡Т¸ ‚ ‚ВЪЛН‡О¸МУИ ФУБЛˆЛЛ, ФУ„ЫБЛЪ¸ НУМВˆ ФЛФВЪНЛ ‚ М‡·Л‡ВПЫ˛ КЛ‰НУТЪ¸ (ЛТ. 2B) Л УТЪУУКМУ М‡К‡Ъ¸ НМУФНЫ М‡·Л‡МЛfl. лНУУТЪ¸ М‡ФУОМВМЛfl ФЛФВЪНЛ
Б‡‚ЛТЛЪ УЪ „ОЫ·ЛМ˚ М‡К‡ЪЛfl НМУФНЛ М‡·Л‡МЛfl. уВП „ОЫ·КВ ‚‰‡‚ОВМ‡ НМУФН‡, ЪВП
‚˚¯В ТНУУТЪ¸ М‡·Л‡МЛfl КЛ‰НУТЪЛ ‚ ФЛФВЪНЫ.
кВНУПВМ‰ЫВЪТfl М‡·‡Ъ¸ МВПМУ„У ·УО¸¯ВВ НУОЛ˜ВТЪ‚У КЛ‰НУТЪЛ, ˜ВП ФВ‰ФУО‡„‡ВЪТfl
УЪПВЛЪ¸ (ПВМЛТН ‚˚¯В ПВЪНЛ МЫКМУ„У У·˙ВП‡), В„ЫОЛЫfl ТНУУТЪ¸ М‡·Л‡МЛfl,
УТУ·ВММУ ‚ НУМВ˜МУИ Щ‡БВ М‡ФУОМВМЛfl Ъ‡Н, ˜ЪУ·˚ МВ ‰УФЫТЪЛЪ¸ ФВВФУОМВМЛfl ФЛФВЪНЛ.
ìÒÚ‡Ìӂ͇ Ó·˙Âχ
з‡ФУОМЛ‚ ФЛФВЪНЫ, ТОВ‰ЫВЪ УТЫ¯ЛЪ¸ ВВ НУМВˆ МВ УТЪ‡‚Оfl˛˘ВИ Б‡„flБМВМЛИ ЩЛО¸ЪУ‚‡О¸МУИ ·ЫП‡„УИ ‰Оfl Ы‰‡ОВМЛfl УТЪ‡ЪНУ‚ ‡ТЪ‚У‡ Т М‡ЫКМУИ ФУ‚ВıМУТЪЛ ФЛФВЪНЛ.
б‡ЪВП ЫТЪ‡МУ‚ЛЪ¸ ЪУ˜МУ ЪВ·ЫВП˚И У·˙ВП КЛ‰НУТЪЛ. йТЪУУКМУ М‡‰‡‚ОЛ‚‡fl НМУФНЫ
‚˚ФЫТН‡МЛfl (ЛТ. 2C), ТОВ‰ЫВЪ Т·oТЛЪ¸ ЛБОЛ¯МВВ НУОЛ˜ВТЪ‚У КЛ‰НУТЪЛ ЛБ ФЛФВЪНЛ ‰У
ПУПВМЪ‡, НУ„‰‡ ПВМЛТН КЛ‰НУТЪЛ ТУ‚Ф‡‰ВЪ Т МЫКМУИ ПВЪНУИ У·˙ВП‡ М‡ ФЛФВЪНВ.
йФУУКМВМЛВ ФЛФВЪНЛ
м‰ВКЛ‚‡fl ТУТЫ‰ ‚ М‡НОУММУИ ФУБЛˆЛЛ, НУМВˆ ФЛФВЪНЛ ФЛОУКЛЪ¸ Н ТЪВМНВ ТУТЫ‰‡
Л УТЪУУКМУ М‡‰‡‚ЛЪ¸ НМУФНЫ ‚˚ФЫТН‡МЛfl (ЛТ. 2C). аМЪВМТЛ‚МУТЪ¸ ‚˚ФЫТН‡МЛfl
ПУКМУ В„ЫОЛУ‚‡Ъ¸ „ОЫ·ЛМУИ М‡‰‡‚ОЛ‚‡МЛfl НМУФНЛ. уВП „ОЫ·КВ УМ‡ ‚‰‡‚ОВМ‡, ЪВП
·˚ТЪВВ КЛ‰НУТЪ¸ ‚˚ЪВН‡ВЪ ЛБ ФЛФВЪНЛ.
ÑoÁ‡ÚÓ Gilson Pipetting Aid ЛПВВЪ ‰‚‡ ВКЛП‡ ‚˚ФЫТН‡МЛfl. кВКЛП ЫТЪ‡М‡‚ОЛ‚‡ВЪТfl
ФВВНО˛˜‡ЪВОВП GRAV/BLOW (ЛТ. 1D).
• ФУБЛˆЛfl GRAV – ‚˚ФЫТН‡МЛВ ФУЛТıУ‰ЛЪ „‡‚ЛЪ‡ˆЛУММУ, КЛ‰НУТЪ¸ ‚˚ЪВН‡ВЪ ЛБ
ФЛФВЪНЛ ФУ‰ ‰ВИТЪ‚ЛВП ТЛО˚ ТУ·ТЪ‚ВММУ„У ‚ВТ‡. лНУУТЪ¸ ‚˚ФЫТН‡МЛfl В„ЫОЛЫВЪТfl
„ОЫ·ЛМУИ М‡‰‡‚ОЛ‚‡МЛfl НМУФНЛ ‚˚ФЫТН‡;
• ФУБЛˆЛfl BLOW – ‚˚ФЫТН‡МЛВ ФУЛТıУ‰ЛЪ „‡‚ЛЪ‡ˆЛУММУ, Ъ‡НЛП КВ У·‡БУП, Н‡Н ‚
ВКЛПВ GRAV, МУ ФЛ М‡К‡ЪЛЛ НМУФНЛ ‰У УЪН‡Б‡ ‚НО˛˜‡ВЪТfl М‡ТУТ Л УФУУКМВМЛВ
ФЛФВЪНЛ ФУЛТıУ‰ЛЪ ·˚ТЪУ – Т ‚˚‰Ы‚‡МЛВП.
6 - млнкДзЦзаЦ зЦаликДЗзйлнЦв
ЦТОЛ ‚У ‚ВПfl ‡·УЪ˚ ФУfl‚flЪТfl ФЛБМ‡НЛ МВФ‡‚ЛО¸МУ„У ‰ВИТЪ‚Лfl ‰oБ‡ЪУ‡, М‡И‰ЛЪВ
ФЛ˜ЛМЫ Л ЫТЪ‡МЛЪВ МВЛТФ‡‚МУТЪ¸.
З˚МЫЪ¸ ФЛФВЪНЫ ЛБ ‰ВК‡ЪВОfl,
ТМflЪ¸ В„У Л ФУ‚ВЛЪ¸, МВ
ЛПВВЪ ОЛ УМ ПВı‡МЛ˜ВТНЛı
ФУ‚ВК‰ВМЛИ.
й˜ЛТЪЛЪ¸, ‚˚П˚Ъ¸ Л ‚˚ТЫ¯ЛЪ¸
‰ВК‡ЪВО¸ ФЛФВЪНЛ.
ᇄflБМВМ, ПУН˚И
‰ВК‡ЪВО¸ ФЛФВЪНЛ
(ЛТ. 1G).
иЛФВЪН‡ ‚˚Ф‡‰‡ВЪ
(ТО‡·У ‰ВКЛЪТfl),
ТЛО¸МУ УЪНОУМflВЪТfl
М‡·УН.
лФУТУ· ЫТЪ‡МВМЛflЗУБПУКМ‡fl ФЛ˜ЛМ‡èÓ·ÎÂχ
кмллдав
38
3 - йЙкДзауЦзаь икаеЦзЦзаь
• ÑoÁ‡ÚÓ Gilson Pipetting Aid МВО¸Бfl ФЛПВМflЪ¸ ‰Оfl УЪПВЛ‚‡МЛfl ‚В˘ВТЪ‚, Ф‡˚
НУЪУ˚ı ‡БЫ¯‡˛Ъ ТОВ‰Ы˛˘ЛВ ФО‡ТЪЛНЛ: PP, SI, ABS, EPDM, POM.
• ÑoÁ‡ÚÓ Ì ÒΉÛÂÚ ÔËÏÂÌflÚ¸ ÔpË ÓÔ‡ÒÌocÚË ‚Á˚‚a.
• зВ ТОВ‰ЫВЪ УЪПВЛ‚‡Ъ¸ ОВ„НУ‚УТФО‡ПВМfl˛˘ЛВТfl КЛ‰НУТЪЛ ‚ УТУ·ВММУcЪЛ ‚В˘ВТЪ‚‡
Т ЪВПФВ‡ЪЫУИ ‚УТФО‡ПВМВМЛfl МЛКВ 0 °C (˝ЩЛ, ‡ˆВЪУМ).
• зВ ФЛПВМflЪ¸ ЫТЪУИТЪ‚У ‰Оfl М‡·Л‡МЛfl НЛТОУЪ Т НУМˆВМЪ‡ˆЛВИ ·УОВВ 1 е.
• зВ М‡·Л‡Ъ¸ КЛ‰НУТЪЛ Т ЪВПФВ‡ЪЫУИ ‚˚¯В 50 °C.
• СoБ‡ЪУ ПУКВЪ ‡·УЪ‡Ъ¸ ФЛ ЪВПФВ‡ЪЫ‡ı УЪ +10 °C ‰У +35 °C.
4 - ийСЙйнйЗдД GILSON PIPETTING AID д кДЕйнЦ
иВК‰В ˜ВП ФЛТЪЫФЛЪ¸ Н ‡·УЪВ ТОВ‰ЫВЪ ФУ‚ВЛЪ¸, МВ ‡Бfl‰ЛОТfl ОЛ М‡ıУ‰fl˘ЛИТfl
‚ ‰oБ‡ЪУВ ‡ННЫПЫОflЪУ. СОfl ˝ЪУ„У М‡К‡Ъ¸ НМУФНЫ М‡·Л‡МЛfl (ЛТ. 1A) Л ФУ‚ВЛЪ¸, МВ
Б‡„УВОТfl ОЛ ЛМ‰ЛН‡ЪУ МЛБНУ„У ЫУ‚Мfl Б‡fl‰НЛ ·‡Ъ‡ВЛ (ЛТ. 1E). ЦТОЛ ЛМ‰ЛН‡ЪУ МВ
„УЛЪ, ‰oБ‡ЪУ „УЪУ‚ Н ‡·УЪВ.
ЦТОЛ ЛМ‰ЛН‡ЪУ МЛБНУ„У ЫУ‚Мfl Б‡fl‰НЛ ·‡Ъ‡ВЛ Б‡„УeОТfl, peНoПeМ‰yeЪcfl ФУТЪ‡‚ЛЪ¸
‰oБ‡ЪУ Мa Б‡fl‰Нy ЛОЛ ФУ‰ТУВ‰ЛМЛЪ¸ Б‡fl‰МУВ ЫТЪУИТЪ‚У Л ‡·У
Ú‡Ú¸ ‚Ó ‚ÂÏfl
Á‡fl‰ÍË.
ÑoÁ‡ÚÓ
Gilson Pipetting Aid ПУКМУ Б‡flК‡Ъ¸ ЪУО¸НУ УЪ УЛ„ЛМ‡О¸МУ„У
Б‡fl‰МУ„У ЫТЪУИТЪ‚‡.
з‡ФflКВМЛВ ТВЪЛ ‰УОКМУ УЪ‚В˜‡Ъ¸ М‡ФflКВМЛ˛, ЫН‡Б‡ММУПЫ М‡ Б‡fl‰МУП ЫТЪУИТЪ‚В.
б‡fl‰НЫ ФУЛБ‚У‰ЛЪ¸ ТУ„О‡ТМУ ФЫМНЪЫ 8 ЫНУ‚У‰ТЪ‚‡.
5 - зДЕакДзаЦ а ЗхимлдДзаЦ ЬаСдйлна
дВФОВМЛВ ФЛФВЪНЛ
иВК‰В ˜ВП Б‡НВФЛЪ¸ ФЛФВЪНЫ ФУ‚В¸ЪВ, МВЪ ОЛ М‡ МВИ ФУ‚ВК‰ВМЛИ ЛОЛ УТЪ˚ı
НУПУН ‚ Б‡ı‚‡ЪМУИ ˜‡ТЪЛ. иУ‚В¸ЪВ, ТЫı‡ ОЛ Б‡ı‚‡ЪМ‡fl ˜‡ТЪ¸.
иЛФВЪНЫ ТОВ‰ЫВЪ ‚БflЪ¸ ЫНУИ Н‡Н ПУКМУ ·ОЛКВ Н ‚ВıМВПЫ НУМˆЫ Л УТЪУУКМУ
‚cЪa‚ЛЪ¸ ‚ ‰ВК‡ЪВО¸ ‰У У˘ЫЪЛПУ„У ЫФУ‡ (ЛТ. 2A). зВ ТОВ‰ЫВЪ ˝ЪУ ‰ВО‡Ъ¸ ТУ ТОЛ¯НУП
·УО¸¯ЛП ЫТЛОЛВП, ‚‚Л‰Ы ОВ„НУТЪЛ ФУ‚ВК‰ВМЛfl ЪУМНЛı ФЛФВЪУН, ˜Ъo ПoКeЪ Фo‚Оe˜¸ Бa
co·oИ oФacМocЪ¸ ФУВБo‚. пУУ¯У Б‡НВФОВММ‡fl Л ЫФОУЪМВММ‡fl ‚ ‰ВК‡ЪВОВ ФЛФВЪН‡
МВ ‰УОКМ‡ УЪНОУМflЪ¸Тfl М‡·УН.
б‡НВФЛ‚ ФЛФВЪНЫ, ЫТЪУИТЪ‚У ТОВ‰ЫВЪ ‰ВК‡Ъ¸ Ъ‡Н, ˜ЪУ·˚ ФЛФВЪН‡ М‡ıУ‰ЛО‡Т¸
‚ ‚ВЪЛН‡О¸МУИ ФУБЛˆЛЛ. оУП‡ НУФЫТ‡ ФУБ‚УОflВЪ УЪНО‡‰˚‚‡Ъ¸ ‰oБ‡ЪУ Мa pa·o˜ЛИ
cЪoО ‚ПВТЪВ Т Б‡НВФОВММУИ ФЛФВЪНУИ. кВНУПВМ‰ЫВЪТfl ФУ УНУМ˜‡МЛЛ ‡·УЪ˚ МВ
УТЪ‡‚ОflЪ¸ ЫТЪУИТЪ‚У Т ЫТЪ‡МУ‚ОВММУИ ФЛФВЪНУИ М‡‰УО„У, М‡ФЛПВ, М‡ МУ˜¸ ЛОЛ
‚˚xo‰МoИ ‰eМ¸.
зВ ТОВ‰ЫВЪ УЪНО‡‰˚‚‡Ъ¸ ‰oБaЪУ, ВТОЛ ‚ ФЛФВЪНВ М‡ıУ‰ЛЪТfl КЛ‰НУТЪ¸.
з‡ФУОМВМЛВ ФЛФВЪНЛ
иВК‰В ˜ВП ФЛТЪЫФЛЪ¸ Н М‡·Л‡МЛ˛, ТОВ‰ЫВЪ ЫТЪ‡МУ‚ЛЪ¸ ЫУ‚ВМ¸ ТНУУТЪЛ ФВВНО˛˜‡ЪВОВП HIGH/LOW (ЛТ. 1C):
• ÔÓÁˈËfl HIGH – ·˚ÒÚÓ ̇·Ë‡ÌËÂ;
• ФУБЛˆЛfl LOW – ПВ‰ОВММУВ М‡·Л‡МЛВ.
Page 21
41
ЦТОЛ ФУТОВ ‚˚ФУОМВМЛfl УФЛТ‡ММ˚ı ‚˚¯В УФВ‡ˆЛИ ‰oБ‡ЪУ УФflЪ¸ ‡·УЪ‡ВЪ
МВФ‡‚ЛО¸МУ, В„У ТОВ‰ЫВЪ УЪФ‡‚ЛЪ¸ ‚ ТВ‚ЛТМ˚И ФЫМНЪ Gilson.
иВВ‰ УЪФ‡‚НУИ ЛБ‰ВОЛВ ‰УОКМУ ·˚Ъ¸ У˜Л˘ВМУ Л У·ВББ‡‡КВМУ.
7 - бДеЦзД оагънкД а йуалндД дгДиДзйЗ
èËϘ‡ÌËÂ:
èË ‡Á·ÓÍ ‰oÁ‡ÚÓ‡ ÒΉÛÂÚ Òӷβ‰‡Ú¸ Ôa‚ËÎa Ôo ÚexÌËÍe ·eÁoÔacÌocÚË,
Ô˂‰ÂÌÌ˚ ‚ ‡Á‰ÂΠ2.
б‡ПВМ‡ ЩЛО¸Ъ‡ МВУ·ıУ‰ЛП‡ ‚ ТОЫ˜‡В ТМЛКВМЛfl ˝ЩЩВНЪЛ‚МУТЪЛ М‡·Л‡МЛfl. зВФУТВ‰ТЪ‚ВММУИ ФЛ˜ЛМУИ ПУКВЪ ·˚Ъ¸ Б‡„flБМВМЛВ ЩЛО¸Ъ‡, ‚˚Б‚‡ММУВ В„У ‰ОЛЪВО¸М˚П
ЛТФУО¸БУ‚‡МЛВП.
иЛПВ˜‡МЛВ:
ТОВ‰ЫВЪ ЛТФУО¸БУ‚‡Ъ¸ ЛТНО˛˜ЛЪВО¸МУ УЛ„ЛМ‡О¸М˚В, ‚˚ФЫ˘ВММ˚В ЛБ„УЪУ‚ЛЪВОВП ЩЛО¸Ъ˚.
èÓfl‰ÓÍ Á‡ÏÂÌ˚ ÔÓ͇Á‡Ì ̇ (ËÒ. 3).
• З˚МЫЪ¸ ФЛФВЪНЫ.
• йЪ‚ВМЫЪ¸ ТЪ‡Н‡М, НВФfl˘ЛИ ‰ВК‡ЪВО¸ ФЛФВЪНЛ (ЛТ. 3A).
• З˚МЫЪ¸ ПВП·‡ММ˚И ЩЛО¸Ъ (ЛТ. 3A) Л ‰ВК‡ЪВО¸ ФЛФВЪНЛ (ЛТ. 3B).
• ÑÂʇÚÂθ Ò Ó·‡ÚÌ˚Ï Í·ԇÌÓÏ Ú˘‡ÚÂθÌÓ ÔÓÏ˚Ú¸ Ò ÔÓÏÓ˘¸˛ ¯Ôˈ‡ (ËÒ. 3C).
• З˚‰ЫЪ¸ КЛ‰НУТЪ¸ ЛБ ‰ВК‡ЪВОfl Л УТЪ‡‚ЛЪ¸ В„У ‰У ФУОМУ„У ‚˚Т˚ı‡МЛfl.
•
ЗТЪ‡‚ЛЪ¸ МУ‚˚И ПВП·‡ММ˚И ЩЛО¸Ъ (ЛТ.3D) Л ТУ·‡Ъ¸ ‚ У·‡ЪМУИ ФУТОВ‰У‚‡ЪВО¸МУТЪЛ.
8 - бДкьСдД ДддмемгьнйкД
ÑoÁ‡ÚÓ Gilson Pipetting Aid ЛПВВЪ ТЛ„М‡ОЛБ‡ˆЛ˛ ‡Бfl‰НЛ ‡ННЫПЫОflЪУ‡. ЦТОЛ ФЛ
М‡К‡ЪУИ НМУФНВ М‡·Л‡МЛfl Б‡„УЛЪТfl НУМЪУО¸М‡fl О‡ПФУ˜Н‡ (ЛТ. 1E), БМ‡˜ЛЪ,
‡ННЫПЫОflЪУ ‡БflКВМ Л В„У МЫКМУ Б‡fl‰ЛЪ¸.
èËϘ‡ÌËÂ:
ÑoÁ‡ÚÓ Gilson Pipetting Aid ПУКМУ Б‡flК‡Ъ¸ ЪУО¸НУ УЪ УЛ„ЛМ‡О¸МУ„У Б‡fl‰МУ„У
ЫТЪУИТЪ‚‡. з‡ФflКВМЛВ ТВЪЛ ‰УОКМУ ТУУЪ‚ВЪТЪ‚У‚‡Ъ¸ М‡ФflКВМЛ˛, ЫН‡Б‡ММУПЫ
М‡ ЫТЪУИТЪ‚В.
иЛПВМВМЛВ ЛМУ„У, ˜ВП УЛ„ЛМ‡О¸МУВ, Б‡fl‰МУ„У ЫТЪУИТЪ‚‡ ПУКВЪ ФЛ‚ВТЪЛ Н ФУ‚ВК‰ВМЛ˛ ‰oБ‡ЪУ‡ ЛОЛ ФУ˜В ‡ННЫПЫОflЪУУ‚.
б‡fl‰Н‡ ‡ННЫПЫОflЪУ‡ ‚ ‰oБ‡ЪУe Gilson Pipetting Aid УТЫ˘ВТЪ‚ОflВЪТfl ФУ‰ НУМЪУОВП
‚ВПВММУИ ТıВП˚, НУМЪУОЛЫ˛˘ВИ ФУˆВТТ. иУТОВ Б‡fl‰НЛ ‡ННЫПЫОflЪУ‡, ТıВП‡
‡‚ЪУП‡ЪЛ˜ВТНЛ ‡Б˙В‰ЛМflВЪТfl, ˜ЪУ ТЛ„М‡ОЛБЛЫВЪТfl МВФВ˚‚М˚П „УВМЛВП НУМЪУО¸МУИ О‡ПФУ˜НЛ (ЛТ. 1E).
кмллдав
40
иУ‚ВЛЪ¸ ‰ВК‡ЪВО¸ ФЛФВЪНЛ
Л ФУНО‡‰НЫ ТУВ‰ЛМЛЪВОfl М‡
М‡ОЛ˜ЛВ ПВı‡МЛ˜ВТНЛı ФУ‚ВК
‰ВМЛИ - ВТОЛ УМЛ ЛПВ˛ЪТfl,
Б‡ПВМЛЪ¸ ФУ‚ВК‰ВММЫ˛ ˜‡ТЪ¸
МУ‚УИ.
иУ‚ВК‰ВМ˚ ‰ВК‡ЪВО¸
ФЛФВЪНЛ Л/ЛОЛ
ЫФОУЪМЛЪВО¸М‡fl
ФУНО‡‰Н‡ ТУВ‰ЛМЛЪВОfl
(ЛТ. 1G, ЛТ. 1K).
èÓ‚ÂËÚ¸ ̇΢ˠ‚ÒÂı
˜‡ÒÚÂÈ Ë Ô‡‚ËθÌÓÒÚ¸ Ò·ÓÍË.
зВФ‡‚ЛО¸МУ ЫТЪ‡МУ‚ОВМ˚ ‰ВК‡ЪВО¸ ФЛФВЪНЛ,
ЩЛО¸Ъ ЛОЛ ФУНО‡‰Н‡
ТУВ‰ЛМЛЪВОfl.
иУ‚ВЛЪ¸, Ф‡‚ЛО¸МУ ОЛ Б‡НВФОВМ‡ ФЛФВЪН‡ ‚ ‰ВК‡ЪВОВ
.
иЛФВЪН‡ МВФ‡‚ЛО¸МУ
Б‡НВФОВМ‡.
иУ‚ВЛЪ¸, МВ ФУ‚ВК‰ВМ‡ ОЛ
ЛТФУО¸БЫВП‡fl ФЛФВЪН‡ - МВЪ ОЛ
М‡ МВИ ЪВ˘ЛМ, ‚˚˘В·ОВМЛИ ВТОЛ ЛПВ˛ЪТfl, Б‡ПВМЛЪ¸
ФЛФВЪНЫ МУ‚УИ.
иУ‚ВК‰ВМ‡ ФЛФВЪН‡.ЬЛ‰НУТЪ¸ ‚˚ЪВН‡ВЪ
ЛБ ФЛФВЪНЛ
(НМУФНЛ М‡·Л‡МЛfl Л
‚˚ФЫТН‡МЛfl МВ М‡К‡Ъ˚).
иУ‚ВЛЪ¸ ‰ВК‡ЪВО¸ ФЛФВЪНЛ
Л ФУНО‡‰НЫ ТУВ‰ЛМЛЪВОfl М‡
М‡ОЛ˜ЛВ ПВı‡МЛ˜ВТНЛı ФУ‚ВК
‰ВМЛИ – ВТОЛ УМЛ ЛПВ˛ЪТfl,
Б‡ПВМЛЪ¸ ФУ‚ВК‰ВММЫ˛ ˜‡ТЪ¸
МУ‚УИ.
иУ‚ВК‰ВМ˚ ‰ВК‡ЪВО¸
ФЛФВЪНЛ Л/ЛОЛ
ЫФОУЪМЛЪВО¸М‡fl
ФУНО‡‰Н‡ ТУВ‰ЛМЛЪВОfl
(ЛТ. 1K).
иУ‰НО˛˜ЛЪ¸ ·ОУН ФЛЪ‡МЛfl
Л Б‡fl‰ЛЪ¸ ‡ННЫПЫОflЪУ˚.
к‡Бfl‰Н‡
‡ННЫПЫОflЪУУ‚.
иУ‚ВЛЪ¸, МВ Б‡ОЛЪ ОЛ
НО‡Ф‡М. ЦТОЛ УМ ПУН˚И,
ФУП˚Ъ¸ В„У Л ‚˚ТЫ¯ЛЪ¸.
иУ‚ВЛЪ¸, МВ Б‡·ОУНЛУ‚‡М
ЛОЛ МВ ТПВ˘ВМ ОЛ НО‡Ф‡М
‚ТОВ‰ТЪ‚ЛВ ТОЛ¯НУП ТЛО¸МУ„У
Б‡НВФОВМЛfl ФЛФВЪНЛ
- ÂÒÎË ˝ÚÓ Ú‡Í, ÛÒÚ‡ÌÓ‚ËÚ¸ „Ó
‚ ̇‰ÎÂʇ˘Û˛ ÔÓÁËˆË˛.
ᇷÎÓÍËÓ‚‡Ì Ó·‡ÚÌ˚È
ÍÎ‡Ô‡Ì (ËÒ. 1J).
З˚МЫЪ¸ ФЛФВЪНЫ ЛБ ‰ВК‡ЪВОfl,
ТМflЪ¸ ‰ВК‡ЪВО¸ ФЛФВЪНЛ.
З˚МЫЪ¸ ЩЛО¸Ъ Л ФУ‚ВЛЪ¸,
МВ Б‡„flБМВМ ОЛ УМ, ВТОЛ
Б‡„flБМВМ, Б‡ПВМЛЪ¸ МУ‚˚П.
ᇄflÁÌÂÌ ÙËθÚ
(ËÒ. 1H).
з‡ТУТ ‡·УЪ‡ВЪ, МУ
‰oБ‡ЪУ МВ М‡·Л‡ВЪ
КЛ‰НУТЪ¸ ЛОЛ М‡·Л‡ВЪ
У˜ВМ¸ ПВ‰ОВММУ.
ЦТОЛ ‰ВК‡ЪВО¸ ФЛФВЪНЛ ФУ‚ВК‰ВМ, Б‡ПВМЛЪ¸ В„У МУ‚˚П.
иУ‚ВК‰ВМ ‰ВК‡ЪВО¸
ФЛФВЪНЛ.
Page 22
43
10 - дйеигЦднДсаь
дУПФОВНЪ ‰oБ‡ЪУa Gilson Pipetting Aid ÔÓÒÚ‡‚ÎflÂÚÒfl ‚ ÒÎÂ‰Û˛˘ÂÏ ÒÓÒÚ‡‚Â:
1 ÑoÁ‡ÚÓ
1 á‡fl‰ÌÓ ÛÒÚÓÈÒÚ‚Ó
1 èÓ‰‚ÂÒ͇ ‰Îfl ‰oÁ‡ÚÓa
2 åÂÏ·‡ÌÌ˚È ÙËÎ¸Ú 0.2 ÏÍÏ - 2 ¯Ú.
1
àÌÒÚÛ͈Ëfl ÔÓ ˝ÍcÔÎyaÚaˆËË
11 - азойкеДсаь й бДдДбE
аТФУОМВМЛВ з‡ФflКВМЛВ çÓÏ Ôo ͇ڇÎÓ„y
Gilson Pipetting Aid c e‚poÔeÈcÍËÏ 220 Ç / 50 Ɉ F161250
Áapfl‰Ì˚Ï ycÚpoÈcÚ‚oÏ
* EcÎË ‚˚ xoÚËÚe ÁaÍaÁaÚ¸ Gilson Pipetting Aid c Áapfl‰Ì˚Ï ycÚpoÈcÚ‚oÏ US, UK ËÎË
Ä‚cÚpaÎËfl, o·pa˘aÈÚec¸ Í ‚a¯eÏy ‰ËcÚpË·¸˛Úopy Gilson.
12 - бДиДлзхЦ уДлна
èÓÁˈËfl
з‡ЛПВМУ‚‡МЛВ çÓÏ Ôo ͇ڇÎÓ„y
äÓ΢ÂÒÚ‚Ó
ËÒ.1 ¯ÚÛÍ ‚ ÛÔ‡ÍÓ‚ÍÂ
F ëÚ‡Í‡Ì ‰ÂʇÚÂÎfl F161249 1
G СВК‡ЪВО¸ ФЛФВЪНЛ F161256 1
H åÂÏ·‡ÌÌ˚È ÙËÎ¸Ú 0.2 ÏÍÏ F161245 5
åÂÏ·‡ÌÌ˚È ÙËÎ¸Ú 0.45 ÏÍÏ F161246 5
K
èÓÍ·‰Í‡ Òo‰ËÚÂÎfl
F161274 1
L á‡fl‰ÌÓ ÛÒÚÓÈÒÚ‚Ó ÚËÔ‡:
Ц‚УФ‡НУМЪЛМВМЪ 220 З / 50 Йˆ F161252 1
M èÓ‰‚ÂÒ͇ ‰Îfl ‰oÁaÚÓ‡ F161253 1
кмллдав
42
á‡fl‰Í‡:
1. нВПФВ‡ЪЫ‡ Б‡fl‰НЛ УЪ 10 °C ‰У 35 °C
2. б‡fl‰Н‡ ФУЛБ‚У‰ЛЪТfl УЪ Б‡fl‰МУ„У ЫТЪУИТЪ‚‡, ‚ıУ‰fl˘В„У ‚ НУПФОВНЪ‡ˆЛ˛ Н‡К‰У„У ФЛФВЪ‡ЪУ‡. иУˆВТТ Б‡fl‰НЛ ‡ННЫПЫОflЪУ‡ ТЛ„М‡ОЛБЛЫВЪТfl ПЛ„‡МЛВП НУМЪУО¸МУИ О‡ПФУ˜НЛ.
3. иУ‰УОКЛЪВО¸МУТЪ¸ ФУОМУИ Б‡fl‰НЛ: 11-14 ˜.
4.
лУТЪУflМЛВ Б‡fl‰НЛ ТЛ„М‡ОЛБЛЫВЪТfl НУМЪУО¸МУИ О‡ПФУ˜НУИ, НУЪУ‡fl М‡˜ЛМ‡ВЪ „УВЪ¸
МВФВ˚‚М˚П Т‚ВЪУП ФУТОВ ФУОМУИ Б‡fl‰НЛ ‡ННЫПЫОflЪУ‡.
СoБ‡ЪУ ЛПВВЪ ‡ННЫПЫОflЪУ NiMH ВПНУТЪ¸˛ 1700 ПД.˜.
лУН ТОЫК·˚ ‡ННЫПЫОflЪУ‡: УНУОУ 1000 ˆЛНОУ‚ Б‡fl‰НЛ ФЛ Ф‡‚ЛО¸МУИ ˝НТФОЫ‡Ъ‡ˆЛЛ.
иВВБ‡fl‰ ‡ННЫПЫОflЪУ‡ МВ‚УБПУКВМ, ВТОЛ ТУ·О˛‰‡˛ЪТfl ‚ТВ ЫН‡Б‡МЛfl ФУЛБ‚У‰ЛЪВОfl.
иЛПВ˜‡МЛВ:
б‡fl‰НЫ МВ ТОВ‰ЫВЪ ФВ˚‚‡Ъ¸. З ФУЪЛ‚МУП ТОЫ˜‡В ТОВ‰Ы˛˘Ы˛ Б‡fl‰НЫ ПУКМУ
·Ы‰ВЪ М‡˜‡Ъ¸ ЪУО¸НУ ФУТОВ ФУОМУИ ‡Бfl‰НЛ ‡ННЫПЫОflЪУ‡.
9 - íÖïHàóECKàâ ìïéÑ
é˜ËÒÚ͇
ÑoÁ‡ÚÓ
Gilson Pipetting Aid Ì Ú·ÛÂÚ ÚÂıÛıÓ‰‡. ç‡ÛÊÌ˚ ˜‡ÒÚË
‰oÁ‡ÚÓa
ПУКМУ
Ó˜Ë˘‡Ú¸
Ъ‡ПФУМУП, ФУФЛЪ‡ММ˚П ЛБУФУФЛОВМУ‚˚П ТФЛЪУП.
лЪ‡Н‡М Л ‰ВК‡ЪВО¸ ‰oБ‡ЪУa Т У·‡ЪМ˚П НО‡Ф‡МУП ПУКМУ ‡‚ЪУНО‡‚ЛУ‚‡Ъ¸ ФЛ
ЪВПФВ‡ЪЫВ 121 °C ‚ ЪВ˜ВМЛВ 20 ПЛМЫЪ. ЗıУ‰fl˘ЛВ ‚ ТУТЪ‡‚ НУПФОВНЪ‡ˆЛЛ ЩЛО¸Ъ˚
ПУКМУ ТЪВЛОЛБУ‚‡Ъ¸ ФЫЪВП ‡‚ЪУНО‡‚ЛУ‚‡МЛfl ФЛ ЪВПФВ‡ЪЫВ 121 °C ‚ ЪВ˜ВМЛВ
МВ ·УОВВ 15 ПЛМЫЪ.
иУТОВ ‡‚ЪУНО‡‚ЛУ‚‡МЛfl Л УıО‡К‰ВМЛfl ‰ВК‡ЪВОfl ФЛФВЪНЛ МВТНУО¸НУ ‡Б ТУ„МЛЪВ Л
ТУКПЛЪВ В„У ‚ У·О‡ТЪЛ У·‡ЪМo„У НО‡Ф‡М‡.
п‡МВМЛВ
ÑoÁ‡ÚÓ Gilson Pipetting Aid ТОВ‰ЫВЪ ı‡МЛЪ¸ ‚ ТЫıУП ПВТЪВ. СУФЫТЪЛП‡fl ЪВПФВ‡ЪЫ‡
ı‡ÌÂÌËfl: ÓÚ -20 °C ‰Ó +50 °C.
з‡ ‚ВПfl ФВВ˚‚У‚ ‚ ‡·УЪВ ‰oБ‡ЪУ ТОВ‰ЫВЪ ФУПВ˘‡Ъ¸ ‚ ТЪВММЫ˛ ФУ‰‚ВТНЫ,
‚ıУ‰fl˘Ы˛ ‚ ТУТЪ‡‚ НУПФОВНЪ‡ˆЛЛ ФЛФВЪ‡ЪУ‡.
иУ‰‚ВТН‡ ПУКВЪ ·˚Ъ¸ ФУ‚В¯ВМ‡ М‡ Н˛˜НВ ЛОЛ ФЛНОВВМ‡ Т ФУПУ˘¸˛ Т‡ПУНОВfl˘ВИТfl
ОВМЪ˚, ФЛНОВВММУИ Н ФУ‰‚ВТНВ. иУ‚ВıМУТЪ¸ ФУ‰ ФУ‰‚ВТНУИ ‰УОКМ‡ ·˚Ъ¸ „О‡‰НУИ,
˜ЛТЪУИ Л У·ВБКЛВММУИ. иВВ‰ ФЛНОВЛ‚‡МЛВП ФУ‰‚ВТНЛ МЫКМУ ТМflЪ¸ Б‡˘ЛЪМЫ˛
ФОВМНЫ Т ОВМЪ, ФЛНОВВММ˚ı Н ФУ‰‚ВТНВ.
иЛПВ˜‡МЛВ:
зВ ТОВ‰ЫВЪ ı‡МЛЪ¸ ‰oБ‡ЪУ Т М‡ФУОМВММУИ ФЛФВЪНУИ.
Loading...
