Gigaset USB Stick 108

Content

Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Kurzbedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Quick Start Guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Guide d’installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Manual de instrucciones abreviado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Краткое руководство по обслуживанию . . . . . . . . . . . . . . . . . . . . . . . . 34

Skrócona instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Stručný návod k obsluze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Guia de Referência Rápida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Hızlı Kurulum Kılavuzu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

WEEE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

Service Center . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . XIV

3Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

ityV2f

Security

EL: Υποδείξεις ασφαλείας

u Το Gigaset USB Stick 108 μπορεί να επηρεάσει τη λειτουργία ιατρικών μηχανημάτων.

Τηρ ή σ τ ε για το λόγο αυτό τις αντίστοιχες τεχνικές προϋποθέσεις του περιβάλλοντος.

u Παραδώστε τις οδηγίες λειτουργίας και το CD-ROM, όταν δίνετε το Gigaset USB Stick

108 σε τρίτους.

u Σε καμία περίπτωση δεν πρέπει να θέσετε σε λειτουργία μία συσκευή που έχει

υποστεί βλάβη. Σε περίπτωση αμφιβολιών απευθυνθείτε στο τμήμα σέρβις, βλέπε κεφάλαιο „Εξυπηρέτηση πελατών (Customer Care)“ στο συνοδευτικό CD-ROM.

HR: Sigurnosne upute

u Gigaset USB Stick 108 može imati utjecaja na rad medicinske opreme. Pazite stoga na

tehničke uvjete sukladno okruženju.

u Ukoliko nekome posuđujete Vaš Gigaset USB Stick 108, svakako priložite i upute za rad

i CD-ROM.

u Oštećeni uređaj ne smijete nikako stavljati u funkciju. U slučaju sumnje na kvar,

obratite se našem servisu, vidi na CD-ROM-u (dolazi uz uređaj) poglavlje „Služba za korisnike (Customer Care)“.

HU: Biztonsági előírások

u A Gigaset USB Stick 108 befolyásolhatja egyes elektromos orvosi berendezések

működését. Kérjük, tartsa be a helyi műszaki előírásokat, például orvosi rendelőben.

u Gigaset USB Stick 108 készülékét kizárólag a használati útmutatóval és a CD-ROM-mal

együtt adja tovább harmadik személynek.

u Egy sérült készüléket semmi esetben ne vegye üzembe. Forduljon kétséges esetben a

szervizünkhöz, lásd a megfelelö szerviz fejezetet a mellékelt CD-ROM-on.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

ityV2f

Gigaset USB Stick 108

SK: Bezpečnostné pokyny

u Adaptér Gigaset USB Stick 108 môže ovplyvniť prevádzku zdravotníckych prístrojov.

Rešpektujte preto technické podmienky príslušného prostredia.

u V prípade predania adaptéru Gigaset USB Stick 108 tretej osobe, predajte ho aj s

návodom na obsluhu a s diskom CD-ROM.

u Poškodené zariadenie nesmie byť v žiadnom prípade uvedené do prevádzky. V prípade

pochybností sa obráťte na náš servis, pozri kapitola „Starostlivos“ o zákazníkov“ na priloženom disku CD-ROM.

SL: Opozorila za varno uporabo

u Gigaset USB Stick 108 lahko vpliva na delovanje medicinskih naprav. Upoštevajte

tehnične pogoje vsakokratnega okolja, kjer napravo uporabljate.

u Vaš Gigaset USB Stick 108 oddajte tretji osebi samo skupaj z navodilom za uporabo in

CD-ROM-om.

u Poškodovane naprave v nobenem primeru ne smete priključiti. Če ste v dvomih, se

obrnite na naš servis, glejte poglavje “Servis (skrb za kupca)” na priloženem CD-ROM-u.

5Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Kurzbedienungsanleitung

Diese Kurzbedienungsanleitung zeigt Ihnen, wie Sie den Gigaset USB Stick 108 in Betrieb nehmen und über einen Access Point (wie z. B. Gigaset SE551 WLAN dsl/cable) ins Internet gelangen. Detaillierte Informationen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM und im Internet unter www.siemens

Warenzeichen

Microsoft, Windows 98SE, Windows ME, Windows 2000, und Windows XP sind registrierte Warenzeichen der Microsoft Corporation.

Super G ist ein registriertes Warenzeichen der Atheros Communications, Inc.

Sicherheitshinweise

u Der Gigaset USB Stick 108 kann den Betrieb von medizinischen Geräten

beeinflussen. Beachten Sie daher die technischen Bedingungen der entsprechenden Umgebung.

u Händigen Sie die Bedienungsanleitung und die CD-ROM mit aus, wenn Sie

Ihren Gigaset USB Stick 108 an Dritte weitergeben.

u Ein beschädigtes Gerät dürfen Sie auf keinen Fall in Betrieb nehmen. Wenden

Sie sich im Zweifelsfall an unseren Service, siehe Kapitel „Kundenservice (Customer Care)“ auf der mitgelieferten CD-ROM.

.com/gigasetusbstick108.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Systemanforderungen

Zum Betrieb benötigen Sie:

u einen PC mit mindestens 466 MHz und einem der folgenden Betriebssys-

teme: Windows 98SE, Windows ME, Windows 2000 oder Windows XP

u 64 MB RAM und mindestens 30 MB Festplattenkapazität u einen freien USB-Anschluss u ein CD-ROM-Laufwerk oder ein DVD-Laufwerk

Vorgehen bei der Installation

Um den Internetzugang mittels Access Point aufzubauen, gehen Sie wie folgt vor:

1. Installieren Sie zunächst den Gigaset USB Stick 108 an einem PC.

2. Installieren Sie dann den Access Point. Dies ist in der Bedienungsanleitung des entsprechenden Geräts beschrieben.

3. Stellen Sie die Verbindung vom Gigaset USB Stick 108 zum Access Point her.

Installation des Gigaset USB Stick 108 an einem PC

Bitte beachten Sie:

u Stecken Sie den Gigaset USB Stick 108 erst dann in eine Buchse Ihres PCs,

wenn Sie von der Installations-Software dazu aufgefordert werden.

u Bei der Installation des Gigaset USB Stick 108 muss die SSID (Service Set ID)

aller kabellosen Netzwerkkomponenten identisch sein.

u Zur Installation benötigen Sie eventuell Administratorrechte auf Ihrem PC.

7Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

ì Beenden Sie alle laufenden Programme. ì Legen Sie die im Lieferumfang enthaltene CD-ROM in das CD-ROM-Laufwerk

Ihres PCs und warten Sie, bis das Startfenster erscheint. Falls das Startfenster nicht automatisch erscheint, starten Sie die Installation manuell:

– Öffnen Sie den Windows Explorer. – Wählen Sie das CD-ROM-Laufwerk. – Doppelklicken Sie auf das Programm start.exe.

Das Fenster zur Sprachauswahl erscheint.

ì Wählen Sie Ihre Sprache.

Es erscheint ein Fenster mit der Übersicht über den Inhalt der CD-ROM.

ì Klicken Sie auf Installation.

Hinweis:

Die Fenster der verschiedenen Windows Betriebssysteme unterscheiden sich nur wenig voneinander. Die Installation erfolgt, bis auf wenige Mausklicks und Neustartvorgänge, weitgehend automatisch.

Der InstallShield Wizard erscheint auf dem Bildschirm.

ì Klicken Sie auf Weiter, um die Installation fortzusetzen.

Das Fenster mit der Lizenzvereinbarung wird geöffnet.

ì Wenn Sie mit der Lizenzvereinbarung einverstanden sind, klicken Sie auf Ja.

Im folgenden Fenster wählen Sie das Verzeichnis für die Installationsdateien auf Ihrem PC.

ì Übernehmen Sie die Voreinstellung oder wählen Sie mittels der Schaltfläche

Durchsuchen ein anderes Verzeichnis und klicken Sie auf Weiter.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Während der Installation zeigt der InstallShield Wizard im Fenster Setup-Fortschritt, welche Aktion gerade ausgeführt wird, und er zeigt den Fortschritt der

Installation an. Nach Abschluss dieses Installationsschritts erscheint ein Meldungsfenster, das

Sie dazu auffordert, den Gigaset USB Stick 108 an den PC anzuschließen.

ì Stecken Sie den Gigaset USB Stick 108 in eine freie USB-Buchse an Ihrem PC.

Nach dem Einstecken des Gigaset USB Stick 108 wird die Installation automatisch fortgesetzt. Es erscheint ein Fenster zur automatischen Hardware-Erkennung, um die Treiber für den Gigaset USB Stick 108 zu installieren.

Abhängig von anderen Einstellungen Ihres PCs kann es sein, dass dieses Fenster bei Ihnen nicht erscheint. Der hier beschriebene Installationsschritt wird dann automatisch vom System durchgeführt.

Bitte beachten Sie:

Falls Ihr PC mit dem Betriebssystem Windows XP Service Pack 2 ausgestattet ist, erscheint das Fenster Assistent für das Suchen neuer Hardware. Wählen Sie hier die Option Nein, diesmal nicht und Klicken Sie auf Weiter.

ì Wählen Sie die Option Software automatisch installieren und klicken Sie

auf Weiter.

Hinweise:

u Unter Windows 2000 / XP: Wenn Sie die Warnung Digitale Signatur nicht

gefunden erhalten, ignorieren Sie die Meldung und fahren Sie mit der

automatischen Installation fort.

9Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

u Unter Windows 98 SE / ME: Sie werden eventuell dazu aufgefordert, die CD

mit Ihrem Windows-Betriebssystem einzulegen, um die Treiber-Installation fortzusetzen. Halten Sie diese CD also bereit oder geben sie den Pfadnamen an, unter dem gegebenenfalls die Windows-Installationsdateien auf Ihrem PC gesichert sind.

u Starten Sie bitte Ihren PC neu, falls Sie dazu aufgefordert werden.

Nach der Installation erscheinen abhängig von Ihrem Betriebssystem ein oder zwei Fenster, die Sie zum Fertigstellen der Installation auffordert.

ì Klicken Sie auf Fertigstellen.

Die Installation wird abgeschlossen. Abhängig von Ihrer Windows-Betriebssystem-Variante werden Sie eventuell noch aufgefordert, Ihren PC neu zu starten.

Installation überprüfen

Wenn die Installation erfolgreich war, steht Ihnen jetzt der Gigaset WLAN Adapter Monitor zur Verfügung. Mit dem Gigaset WLAN Adapter Monitor konfigurieren Sie Ihren Gigaset USB Stick 108 und stellen eine Verbindung zu anderen Netzwerkadaptern oder zu einem Access Point her.

Der Gigaset WLAN Adapter Monitor wird durch ein Symbol im Info-Bereich der Taskleiste dargestellt, das Ihnen auch anzeigt, ob bereits eine Verbindung zu einem Verbindungspartner besteht.

Folgende Anzeigen im Info-Bereich der Taskleiste sind möglich:

Kein Symbol:

Software nicht gestartet

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Versuchen Sie zunächst, den Gigaset WLAN Adapter Monitor manuell zu starten.

ì Klicken Sie im Startmenü auf Start – Programme – Gigaset USB Stick 108

– Gigaset WLAN Adapter Monitor.

Ist dies nicht möglich, war die Installation fehlerhaft.

ì Deinstallieren Sie die Software. ì Installieren Sie dann die Software erneut.

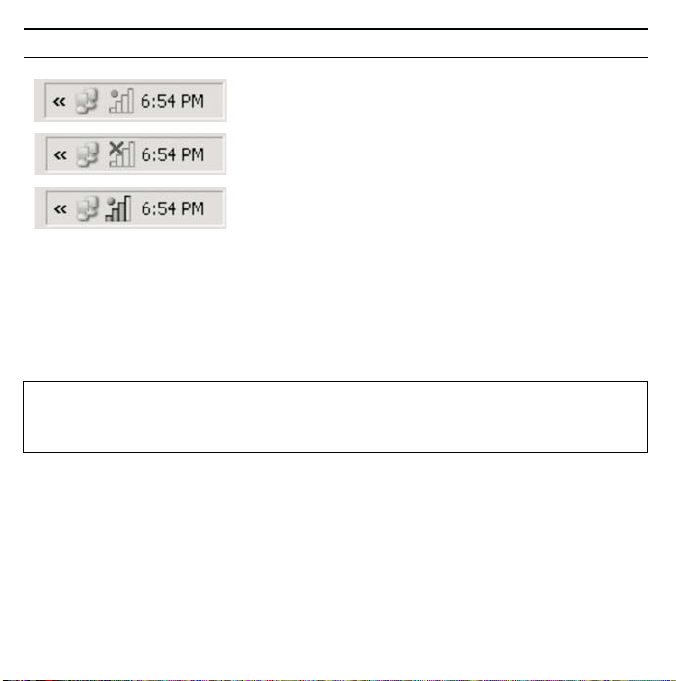

Software vorhanden, rote Kugel oberhalb des Symbols: Gigaset USB Stick 108 nicht eingesteckt

Rotes Kreuz oberhalb des Symbols:

Keine Verbindung zum Verbindungspartner

Grüne Kugel oberhalb des Symbols:

Verbindung aufgebaut

Die Anzahl der farbigen Balken im Symbol zeigt die Verbindungsqualität an.

Sicherheitseinstellungen

Standardmäßig sind die Sicherheitseinstellungen deaktiviert. Es wird dringend empfohlen, die Sicherheitseinstellungen zu aktivieren. Lesen Sie dazu bitte die ausführliche Bedienungsanleitung auf der CD-ROM.

Bitte beachten Sie:

Voraussetzung für eine erfolgreiche Kommunikation ist, dass alle Verbindungspartner eines WLANs identische Sicherheitseinstellungen verwenden.

11Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Zulassung

Dieses Gerät ist für den weltweiten Betrieb vorgesehen, außerhalb des Europäischen Wirtschaftsraums (mit Ausnahme der Schweiz) in Abhängigkeit von nationalen Zulassungen.

Länderspezifische Besonderheiten sind berücksichtigt. Hiermit erklärt die Siemens Home and Office Communication Devices GmbH &

Co. KG, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC entspricht.

Eine Kopie der Konformitätserklärung nach 1999/5/EC finden Sie über folgende Internetadresse: http://www.siemens.com/gigasetdocs

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Quick Start Guide

This Quick Start Guide shows you how to get started with the Gigaset USB Stick 108 and get access to the Internet using an Access Point (such as the Gigaset SE551 WLAN dsl/cable). You will find more detailed information in the user guide on the supplied CD-ROM and on the Internet at www.siemens.com/gigasetusbstick108

Trademarks

Microsoft, Windows 98SE, Windows ME, Windows 2000 and Windows XP are registered trademarks of the Microsoft Corporation.

Super G is a registered trademark of Atheros Communications, Inc.

Safety precautions

u The Gigaset USB Stick 108 can affect medical equipment. Therefore, you

should pay attention to the technical conditions of the corresponding environment.

u Make sure you include the user guide and the CD-ROM when you pass on

your Gigaset USB Stick 108 to somebody else.

u Under no circumstances try to use a damaged device. If in doubt, please

contact our service department, see the chapter "Customer service (Customer Care)" on the supplied CD-ROM.

13Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

System requirements

For operation, you will require:

u a PC with at least 466 MHz and one of the following operating systems:

Windows 98SE, Windows ME, Windows 2000 or Windows XP,

u 64 MB RAM and at least 30 MB free hard disk space, u a free USB port, u a CD-ROM drive or a DVD drive.

Procedure for installation

To establish Internet access using Access Point, proceed as follows:

1. First install the Gigaset USB Stick 108 on a PC.

2. Then install the Access Point. This is described in the user guide for the device in question.

3. Set up the connection from the Gigaset USB Stick 108 to the Access Point.

Installation of the Gigaset USB Stick 108 on a PC

Please remember:

u Do not insert the Gigaset USB Stick 108 into a spare USB port on your PC

until the installation software prompts you to do so.

u When installing the Gigaset USB Stick 108 , the SSID (Service Set ID) of all

the wireless network components must be identical.

u You may require administrator rights on your PC for the installation proc-

ess.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

ì Close all running programs. ì Insert the CD-ROM supplied into the CD-ROM drive of your PC and wait until

the welcome screen appears. If this screen does not appear automatically, start installation manually:

– Open Windows Explorer. – Select the CD-ROM drive. –Double-click start.exe.

The language selection screen appears.

ì Select the language.

You will now see a screen showing the contents of the CD-ROM.

ì Click on Installation.

Note:

The screens for the various Windows operating systems differ only marginally. Installation is largely automatic, apart from a few mouse clicks and restarts.

The InstallShield Wizard appears.

ì Click on Next to continue installation.

The licence agreement screen now appears.

ì If you accept the terms of the licence agreement, click on Yes .

In the next screen, choose the directory for the installation files on your PC.

ì Accept the default setting or select another directory using the Browse but-

ton and click on Next.

15Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

During installation, the InstallShield Wizard uses the Setup progress screen to show which action is being carried out, and the progress is also displayed.

After this stage of installation is completed, a message appears prompting you to connect the Gigaset USB Stick 108 to your PC.

ì Now insert the Gigaset USB Stick 108 in a free USB port on your PC.

After the Gigaset USB Stick 108 has been plugged in, installation automatically continues. A window appears for automatic hardware detection in order to install the driver for the Gigaset USB Stick 108.

Depending on the other settings of your PC, this window may not appear. The installation step described here is then automatically carried out by the system.

Please remember:

If your PC is equipped with the Windows XP operating system Service Pack 2, the Wizard for looking for new hardware window appears. Select the No, not at this time option, and click on Next.

ì Select the Install software automatically option, and click on Next.

Notes:

u Windows 2000 / XP: If you see the warning Digital signature not found,

ignore the message and continue with automatic installation.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

u Windows 98 SE / ME: You may be prompted to insert your Windows

Gigaset USB Stick 108

Installation CD to continue driver installation. Therefore you should have this CD handy or enter the path name where the Windows installation files are stored on your PC.

u Restart your PC if you are prompted to do so.

After installation, one or two windows may appear depending on your operating system prompting you to complete installation.

ì Click on Finish.

This closes the installation program. Depending on your Windows operating system, you may also be prompted to reboot your PC.

Checking installation

If installation was successful, you can now use the Gigaset WLAN Adapter Monitor. With the Gigaset WLAN Adapter Monitor you can configure your Gigaset USB Stick 108 and create a connection to other network adapters or an Access Point.

The Gigaset WLAN Adapter Monitor is represented by an icon in the status area of the taskbar, this icon also shows you if there is already a connection to a connection partner.

The following may be displayed in the status area of the taskbar:

No icon:

Software not launched

17Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

First try to open the Gigaset WLAN Adapter Monitor manually.

ì In the start menu, click on Start – Programs – Gigaset USB Stick 108 –

Gigaset WLAN Adapter Monitor.

If this fails, then something went wrong during installation.

ì Deinstall the software. ì Then install the software again.

Software available, red ball above the icon: Gigaset USB Stick 108 not plugged in

Red cross above the icon:

No connection to the connection partner

Green ball above the icon:

Connection established

The number of coloured bars in the icon shows the connection quality.

Security settings

The security settings are deactivated by default. It is strongly recommended that you activate the security settings. Please refer to the detailed user guide on the CD-ROM.

Please remember:

Successful communication depends on all the connection partners in a WLAN using the same security settings.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Authorisation

This device is intended for use within the European Economic Area and Switzerland. If used in other countries, it must first be approved nationally in the country in question.

Country-specific requirements have been taken into consideration. We, Siemens Home and Office Communication Devices GmbH & Co. KG, declare

that this device meets the essential requirements and other relevant regulations laid down in Directive 1999/5/EC.

A copy of the 1999/5/EC Declaration of Conformity is available at this Internet address: http://www.siemens.com/gigasetdocs

19Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Guide d’installation rapide

Ce guide d'installation rapide a pour but de vous aider à installer le Gigaset USB Stick 108 et le raccorder à un point d'accès (tel que le Gigaset SE551 WLAN dsl/cable) pour accéder à Internet. Pour de plus amples informations, se référer au manuel d'utilisation disponible sur le CD-Rom fourni, ou consulter l'adresse Internet www.siemens.com/gigasetusbstick108

Marques déposées

Microsoft, Windows 98 SE, Windows ME, Windows 2000 et Windows XP sont des marques déposées de Microsoft Corporation.

Super G est une marque déposée de Atheros Communications, Inc.

Consignes de sécurité

u Le Gigaset USB Stick 108 peut perturber le fonctionnement des équipements

médicaux. Vous devez donc vous conformer aux spécifications techniques correspondant à l’environnement correspondant.

u Si vous devez confier votre Gigaset USB Stick 108 à un tiers, n'oubliez pas de

joindre CD-Rom fourni et ce guide.

u Ne jamais mettre en service un appareil endommagé. En cas de doute,

adressez-vous à notre service clientèle, voir chapitre « Service clientèle (Customer Care) » sur le CD-Rom.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Configuration requise

Les éléments suivants sont requis :

u un PC 466 MHz utilisant l'un des systèmes d'exploitation suivants :

Windows 98SE, Windows ME, Windows 2000 ou Windows XP,

u 64 Mo de mémoire vive et au moins 30 Mo d'espace disque, u un port USB libre, u un lecteur de CD-Rom ou de DVD.

Procédure d'installation

La procédure de connexion à Internet via un point d'accès est la suivante :

1. Installez pour commencer le Gigaset USB Stick 108 sur un PC.

2. Installez ensuite le point d'accès. Cette opération est décrite dans le manuel d'utilisation de l'appareil correspondant.

3. Raccordez le Gigaset USB Stick 108 au point d'accès.

Installation du Gigaset USB Stick 108 sur un PC

À noter :

u Ne jamais raccorder le Gigaset USB Stick 108 à votre PC avant d'avoir ins-

tallé le logiciel qui vous indiquera à quel moment le raccorder.

u Lors de l'installation du Gigaset USB Stick 108, ne pas oublier que le

SSID (Service Set ID) doit être identique sur tous les composants du réseau sans fil.

u Vous devrez peut-être disposer des droits d'administrateur sur votre ordina-

teur pour réaliser l'installation.

21Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

ì Quittez tous les programmes en cours d'exécution. ì Insérez le CD-Rom fourni dans le lecteur de votre PC et attendez l'affichage

de la page d'accueil. Dans le cas où celle-ci n'apparaîtrait pas automatiquement, démarrer l'installation manuellement :

–Ouvrez l'Explorateur Windows. – Sélectionnez le lecteur de CD-Rom. – Double-cliquez sur le programme start.exe.

La fenêtre de sélection de la langue doit apparaître.

ì Sélectionnez la langue voulue.

Un nouvel écran vous propose le contenu du CD-Rom.

ì Cliquez sur Installation.

Remarque :

Les boîtes de dialogue peuvent être légèrement différentes d'un système d'exploitation à l'autre. À quelques clics ou redémarrages près, l'installation est pratiquement automatique.

L’Assistant Installation apparaît sur l’écran.

ì Cliquez sur Suivant pour poursuivre l'installation.

La boîte de dialogue avec l’accord de licence s’ouvre.

ì Si vous acceptez l’accord de licence, cliquez sur Oui.

Sélectionnez dans la boîte de dialogue suivante le répertoire d'installation des fichiers sur votre PC.

ì Validez le répertoire défini par défaut ou sélectionnez un autre répertoire en

cliquant sur le bouton Parcourir puis cliquez sur Suivant.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Lors de la procédure d'installation, l'Assistant InstallShield indique dans la boîte de dialogue Progression de l'installation quelle est l'action qui est exécutée et affiche la progression de l'installation.

Au terme de cette étape, une nouvelle boîte s'affiche vous demandant de raccorder le Gigaset USB Stick 108 à votre PC.

ì Insérez le connecteur du Gigaset USB Stick 108 dans un port USB libre de

votre PC.

Dès l'insertion du Gigaset USB Stick 108, l'installation se poursuit automatiquement. La boîte de dialogue de reconnaissance automatique du matériel s'affiche pour permettre l'installation des pilotes du Gigaset USB Stick 108.

Selon le PC et ses autres paramètres, l'étape suivante peut ne pas apparaître et l'installation se poursuivre automatiquement. L'étape d'installation décrite ici est automatiquement exécutée par le système.

À noter :

Si votre ordinateur est équipé du système d'exploitation Windows XP Service Pack 2, la fenêtre Assistant Ajout de nouveau matériel détecté s'affiche. Sélectionnez l'option Non, pas pour cette fois, puis cliquez sur Suivant.

ì Sélectionnez l'option Installation automatique du programme et cliquez

sur Suivant.

23Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Remarques :

u Sous Windows 2000 / XP : si le message d'avertissement Signature

numérique introuvable apparaît, ignorez-le et continuez la procédure

d'installation automatique.

u Sous Windows 98 SE / ME : vous pouvez éventuellement obtenir un

message vous demandant d'insérer votre CD Windows afin de poursuivre l'installation des pilotes. Vous devez donc préparer ce CD ou spécifier le chemin sous lequel les fichiers d'installation de Windows se trouvent sur votre PC.

u Redémarrez votre ordinateur lorsque cela vous est demandé.

À la fin de l'installation, cliquez sur le ou les bouton(s) Terminer proposé(s).

ì Cliquez sur Terminer.

L’installation est terminée. En fonction de la version de Windows utilisée, vous pouvez être invité à redémarrer votre ordinateur.

Vérification de l’installation

Au terme de l’installation, vous avez accès aux fonctionnalités du moniteur de l’adaptateur Gigaset WLAN. Le moniteur de l’adaptateur Gigaset WLAN vous permet de configurer votre Gigaset USB Stick 108 et d’établir une connexion avec les autres adaptateurs réseau ou avec un point d’accès.

Cet outil est représenté dans la zone Info de la barre des tâches par une icône indiquant également s’il existe déjà une connexion avec un autre utilisateur.

La zone Info de la barre des tâches permet d’afficher les informations suivantes :

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Pas d’icône :

Le programme n’est pas lancé

Essayez tout d’abord de lancer manuellement l'outil Gigaset WLAN Adapter Monitor.

ì Cliquez dans le menu Démarrer sur Démarrer – Programmes –

Gigaset USB Stick 108 – Gigaset WLAN Adapter Monitor.

Si cette opération n’est pas possible, cela signifie que l’installation a échoué.

ì Désinstallez le programme. ì Redémarrez ensuite l'installation.

Le logiciel est présent, une boule rouge apparaît audessus de l’icône : Le Gigaset USB Stick 108 n'est pas connecté au PC

Une croix rouge apparaît au-dessus de l’icône :

Aucune connexion réseau

Une boule verte apparaît au-dessus de l’icône :

La connexion est établie

Le nombre de barres colorées visibles sur l'icône indique la qualité de la connexion.

Réglages de sécurité

Les options de sécurité sont désactivées par défaut. Nous vous recommandons vivement d'activer les réglages de sécurité. Veuillez consulter le manuel d'utilisation détaillé disponible sur le CD-Rom pour plus de détails.

25Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

À noter :

Pour que la communication puisse se dérouler normalement, il est nécessaire que tous les participants d’un réseau sans fil utilisent les mêmes paramètres de sécurité.

Homologation

Cet appareil est destiné à une utilisation domestique en France. Cet appareil est destiné à une utilisation au sein de l'Espace économique européen et en Suisse. Dans d'autres pays, son emploi est soumis à une homologation nationale.

Les spécificités nationales sont prises en compte. Par la présente, la société Siemens Home and Office Communication Devices

GmbH & Co. KG déclare que cet appareil est conforme aux exigences fondamentales et autres dispositions applicables de la directive 1999/5/CE.

Vous trouverez une reproduction de la déclaration de conformité d'après la directive 1999/5/CE sur Internet à l'adresse : http://www.siemens.com/gigasetdocs

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Manual de instrucciones abreviado

Este Manual de instrucciones abreviado explica cómo poner en funcionamiento el Gigaset USB Stick 108 y cómo acceder a través de un Punto de acceso (como p. ej. Gigaset SE551 WLAN dsl/cable) a Internet. Encontrará información detallada en los Manuales de instrucciones en el CD-ROM suministrado y en Internet en www.siemens.com/gigasetusbstick108

Marcas registradas

Microsoft, Windows 98SE, Windows ME, Windows 2000 y Windows XP son marcas registradas de Microsoft Corporation.

Super G es una marca registrada de Atheros Communications, Inc.

Indicaciones de seguridad

u El Gigaset USB Stick 108 puede interferir con el funcionamiento de

dispositivos médicos. Por lo tanto, tenga siempre en cuenta las condiciones técnicas del entorno correspondiente.

u Incluya el Manual de instrucciones y el CD-ROM cuando entregue el Gigaset

USB Stick 108 a otra persona.

u No ponga nunca en funcionamiento un aparato defectuoso. En caso de

duda, póngase en contacto con nuestro Servicio Técnico, ver capítulo "Servicio de atención al cliente (Customer Care)" en el CD-ROM suministrado.

27Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Requisitos del sistema

Para el funcionamiento necesita:

u un PC con un mínimo de 466 MHz y uno de los sistemas operativos siguien-

tes: Windows 98SE, Windows ME, Windows 2000 o Windows XP

u 64 MB de memoria RAM y un mínimo de 30 MB de memoria en el disco duro. u un puerto USB libre u una unidad CD-ROM o DVD

Procedimiento de instalación

Para establecer el acceso a Internet a través de un Punto de acceso, proceda del siguiente modo:

1. Instale primero el Gigaset USB Stick 108 en un PC.

2. Instale después el Punto de acceso. Encontrará la descripción en el manual de instrucciones del aparato correspondiente.

3. Establezca la conexión del Gigaset USB Stick 108 al Punto de acceso.

Instalación del Gigaset USB Stick 108 en un PC

Tenga en cuenta lo siguiente:

u Inserte el Gigaset USB Stick 108 en un puerto del PC sólo cuando el soft-

ware de instalación lo solicite.

u Al realizar la instalación del Gigaset USB Stick 108, el SSID (Service Set ID)

de todos los componentes de red inalámbricos debe ser idéntico.

u Es posible que para la instalación necesite derechos de administrador en

su PC.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

ì Cierre todos los programas en curso. ì Introduzca el CD-ROM suministrado en la unidad CD-ROM de su PC y espere

hasta que aparezca la ventana de inicio. Si no aparece automáticamente la ventana de inicio, inicie la instalación manualmente:

– Abra el Explorador de Windows. – Seleccione la unidad CD-ROM. – Haga doble clic en el programa start.exe.

Aparece la ventana de selección del idioma.

ì Seleccione el idioma deseado.

Aparece una ventana con la vista general del contenido del CD-ROM.

ì Haga clic en Installation (Instalación).

Nota:

Las ventanas de los distintos sistemas operativos de Windows sólo difieren ligeramente. La instalación se realiza en gran parte de forma automática, a excepción de unos pocos clics con el ratón y algunos reinicios.

En la pantalla aparece el InstallShield Wizard.

ì Haga clic en Next (Siguiente) para continuar la instalación.

Se abre la ventana con el acuerdo de licencia.

ì Si acepta el acuerdo de licencia, haga clic en Yes (Sí).

Seleccione en la siguiente ventana el directorio para los archivos de instalación en su PC.

ì Acepte el ajuste predeterminado o seleccione con el botón Browse (Exami-

nar) otro directorio y haga clic en Next (Siguiente).

29Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Durante la instalación, el InstallShield Wizard muestra en la ventana Setup pro- gress (Progreso de la instalación) la acción que se está ejecutando actualmente y el progreso de la instalación.

Tras finalizar este paso de instalación aparece un cuadro de mensaje que le solicitará que conecte el Gigaset USB Stick 108 al PC.

ì Inserte el Gigaset USB Stick 108 en un puerto USB libre de su PC.

Tras insertar el Gigaset USB Stick 108, la instalación continuará automáticamente. Aparece una ventana de detección automática del hardware para instalar los controladores del Gigaset USB Stick 108.

Es posible que esta ventana no aparezca debido a los demás ajustes de su PC. En este caso, el sistema realizará el paso de instalación aquí descrito de forma automática.

Tenga en cuenta lo siguiente:

Si en su PC está instalado el sistema operativo Windows XP Service Pack 2, aparece la ventana Wizard for looking for new hardware (Asistente para hardware). Seleccione la opción No, not at this time (Esta vez no) y haga clic en Next (Siguiente).

ì Seleccione la opción Install software automatically (Instalación automá-

tica del software) y haga clic en Next (Siguiente).

Notas:

u En Windows 2000 / XP: Si aparece el mensaje Digital signature not found

(No se ha encontrado la firma digital), ignórelo y continúe con la instalación automática.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

u En Windows 98 SE / ME: Es posible que el sistema le solicite que introduzca

Gigaset USB Stick 108

el CD con el sistema operativo Windows para poder continuar con la instalación de los controladores. Por consiguiente, tenga preparado este CD o indique la ruta donde ha archivado en su PC los archivos de instalación de Windows.

u Si en su PC ya hay instalados archivos más recientes, confirme la pregunta

sobre si desea conservarlos con Yes (Sí).

u Si el sistema lo solicita, reinicie el PC.

Después de la instalación aparecen (en función del sistema operativo) una o dos ventanas que le solicitarán que finalice la instalación.

ì Haga clic en Finish (Finalizar).

La instalación finaliza. Dependiendo de la versión del sistema operativo Windows es posible que el sistema le solicite que reinicie el PC.

Comprobar la instalación

Si la instalación se ha realizado con éxito, dispondrá ahora del Gigaset WLAN Adapter Monitor. Con el Gigaset WLAN Adapter Monitor puede configurar el Gigaset USB Stick 108 y establecer una conexión con otros adaptadores de red o con un Punto de acceso. El Gigaset WLAN Adapter Monitor se representa mediante un icono en el área de información de la barra de tareas y también le indicará si ya existe una conexión con un sistema asociado.

En el área de información de la barra de herramientas pueden aparecer las indicaciones siguientes:

Si no aparece ningún icono:

No se ha iniciado el software

31Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Intente primero iniciar el Gigaset WLAN Adapter Monitor de forma manual.

ì En el menú de inicio haga clic en Start/Inicio – Programs/Programas –

Gigaset USB Stick 108 – Gigaset WLAN Adapter Monitor.

Si esto no es posible, el programa se ha instalado incorrectamente.

ì Desinstale el software. ì Vuelva a instalar el software.

Software instalado, bola roja encima del icono: Gigaset USB Stick 108 no está conectado

Cruz roja encima del icono:

No hay conexión con el sistema asociado.

Esfera verde encima del icono:

Se ha establecido la conexión

El número de las barras de color en el icono indica la calidad de la conexión.

Ajustes de seguridad

Por defecto están desactivados los ajustes de seguridad. Se recomienda encarecidamente que active los ajustes de seguridad. Para ello, lea el Manual de instrucciones detallado del CD-ROM.

Tenga en cuenta lo siguiente:

Para establecer con éxito una comunicación, todos los sistemas asociados de una WLAN deben utilizar ajustes de seguridad idénticos.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Servicio Técnico (Servicio de Atención al Cliente)

¡Le ofrecemos asistencia rápida e individual! Nuestra asistencia Online en Internet está disponible a cualquier hora y desde

cualquier lugar: http://www.siemens.com/gigasetcustomercare Recibirá asistencia para nuestros productos las 24 horas del día. Allí encontrará un sistema de detección de errores interactivo, una recopilación de las preguntas y respuestas más frecuentes y podrá descargar instrucciones de uso y actualizaciones recientes de software (si están disponibles para el producto).

También encontrará las preguntas y respuestas más frecuentes en las instrucciones de uso detalladas.

El personal cualificado le ayudará de forma competente en todas las cuestiones relativas a la información sobre el producto y la instalación.

En el caso de reparaciones o posibles reclamaciones de garantía recibirá ayuda rápida y eficaz en nuestro Centro de Servicios:

España 902 103935 En otros paises consulta su distribuidor local. Tenga preparado el recibo de compra. En los paises donde nuestro producto no es distribuido por vendedores autoriza-

dos no se ofrecen servicios de sustitución ni de reparación.

33Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Permiso

Este equipo está previsto para su uso en el Espacio Económico Europeo y Suiza. En otros países dependerá de la conformidad nacional. Se han observado las características específicas del país. El sello CE corroborra la

conformidad del equipo con los requerimientos básicos de la Directiva R&TTE. Siemens Home and Office Communication Devices GmbH & Co. KG declara que

este equipo cumple todos los requisitos básicos y otras regulaciones aplicables en el marco de la normativa europea R&TTE 1999/5/EC.

Extracto de la Declaración de Conformidad

„Nosotros, Siemens Home and Office Communication Devices GmbH & Co. KG declaramos que el producto descrito en estas instrucciones se ha evaluado de acuerdo con nuestro Sistema de Garantía Total de Calidad certificado por CETECOM ICT Services GmbH en cumplimiento del ANEXO V de la Directiva R&TTE 1999/5/EC. Se garantiza la presunción de conformidad con los requisitos básicos relativos a la Directiva del Consejo 1999/5/EC."

Puede obtener una copia de la declaración de conformidad con la 1999/5/EC en la siguiente dirección de internet: http://www.siemens.com/gigasetdocs

En la parte superior de la pantalla seleccione "Atención al Cliente" y a continuación "Declaración de Conformidad“.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Краткое руководство по обслуживанию

В этом кратком руководстве по обслуживанию для Вас показывается, как Вы можете ввести в эксплуатацию Gigaset USB Stick 108 и попасть в Интернет через "Точк у доступа" (например, SE551 WLAN dsl/cable). Подробную информацию Вы найдете в руководстве по обслуживанию на поставляемом CD-ROM и в Интернете по адресу

www.siemens.com/gigasetusbstick108

Торговые марки

Microsoft, Windows 98SE, Windows ME, Windows 2000 и Windows XP являются зарегистрированными торговыми марками корпорации Microsoft

Corporation. Super G является зарегистрированной торговой маркой Atheros

Communications, Inc.

Меры по обеспечению безопасности

u Уст р ойство Gigaset USB Stick 108 может влиять на работу

медицинского оборудования. Соблюдайте технические условия соответствующего окружения.

u Обеспечьте передачу руководства по обслуживанию и компакт-диск,

когда Вы передаете устройство Gigaset USB Stick 108 другому лицу.

u Поврежденное устройство нельзя вводить в эксплуатацию. При

возникновении вопросов обратитесь в нашу Севрисную службу, см. главу „Обслуживание клиентов (Сервисная служба)“ на поставляемом компакт-диске.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Системные требования

Для эксплуатации Вам требуется:

u ПК, с частотой минимально 466 МГц и одной из следующих

операционных систем: Windows 98SE, Windows ME, Windows 2000 или Windows XP

u 64 MB RAM и минимально 30 MB на жестком диске u cвободный порт USB u дисковод CD-ROM или дисковод DVD

Порядок выполнения инсталляции

Для создания подключения к Интернету через "Точк у доступа" выполните следующие действия:

1. Произведите установку Gigaset USB Stick 108 на персональном компьютере.

2. Затем установите "Точку доступа". Процедура установки описывается в инструкциях по эксплуатации соответствующего устройства.

3. Установите соединение между Gigaset USB Stick 108 и "точкой доступа".

Инсталляция Gigaset USB Stick 108 на ПК

Учитывайте следующее:

u Вставляйте Gigaset USB Stick 108 в гнездо подключения Вашего ПК

только тогда, когда этого потребует инсталляционная программа.

u При инсталляции Gigaset USB Stick 108 настройка SSID (Service Set

ID) всех беспроводных сетевых компонентов должна быть одинаковой.

u Для проведения инсталляции Вам, возможно, потребуются права

администратора на Вашем персональном компьютере.

35Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

ì Завершите исполнение всех приложений. ì Вставьте входящий в объем поставки инсталляционный компакт-диск в

дисковод и подождите пока не откроется стартовое окно. Если стартовое окно автоматически не появляется, запустите инсталляцию вручную:

– Откройте Windows Explorer. – Выберете дисковод чтения компакт-дисков. – Щелкните дважды на программу start.exe.

Появляется окно выбора языка.

ì Выберете Ваш язык.

Появляется окно с содержимым компакт-диска.

ì Щелкните на Installation (Инсталляция).

Указание:

Окна различных операционных систем Windows немного отличаются друг от друга. Инсталляция происходит автоматически, за исключением нескольких нажатий курсором мыши и процедур перезагрузки компьютера.

На мониторе появляется окно мастера установки.

ì Щелкните на Weiter (Далее) для продолжения инсталляции.

Открывается окно с лицензионным соглашением.

ì Если Вы согласны с условиями лицензионного соглашения, щелкните

на Ja (Да).

В следующем окне выберете директорию для инсталляции файлов на Ваш компьютер.

ì Примите настройки по умолчанию или выберите другую директорию с

помощью кнопки Durchsuchen (Обзор) и щелкните наWeiter (Далее).

37Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Во время инсталляции мастер установки в окне Setup-Fortschritt (Прогресс установки) показывает, какое действие выполняется в

данный момент и отображает ход установки. По окончании данного этапа установки появляется окно с собщением, которое просит Вас подключить Gigaset USB Stick 108 к персональному компьютеру.

ì Вставьте Gigaset USB Stick 108 в свободный USB-порт Вашего

компьютера.

После установки Gigaset USB Stick 108 инсталляция продолжается автоматически. Появляется окно автоматического распознавания аппаратного оборудования операционной системы для инсталляции драйверов для Gigaset USB Stick 108. В зависимости от других настроек Вашего компьютера это окно может не появиться. Если данное окно не появляется, то описанный выше этап инсталляции, осуществляется автоматически.

Учитывайте следующее:

Если Ваш ПК оснащен операционной системой Windows XP Service Pack 2, появляется окно Assistent fr das Suchen neuer Hardware (Помощник

для поиска нового оборудования). В этом случае выберите опцию Nein, diesmal nicht (Не в этот раз) и щелкните на Weiter (Далее).

ì Выберите опцию Software automatisch installieren

(Автоматическая установка программы) и щелкните на Weiter (Далее).

Указания:

u Windows 2000 / XP: Если Вы получите предупреждение Digitale

Signatur nicht gefunden (Цифровая подпись не найдена),

проигнорируйте это сообщение и продолжите автоматическую установку.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

u Windows 98 SE / ME: Возможно система потребует от Вас установить

Gigaset USB Stick 108

инсталляционный диск операционной системы Windows для продолжения установки драйверов. Держите этот диск наготове или задайте полное имя директории, в которой лежат инсталляционные файлы Windows, если Вы храните их на жестком диске ПК.

u Если система требует этого от Вас, перезапустите Ваш компьютер.

После установки, в зависимости от операционной системы, появляется одно или два окна, которые предлагают завершить инсталяционную программу.

ì Щелкните на Fertigstellen (Завершение).

Программа инсталляции закрывается. В зависимости от варианта Вашей операционной системы Windows Вам может потребоваться перезагрузить компьютер.

Проверка инсталляции

Если инсталляция была произведена успешно, в Вашем распоряжении имеется программа Gigaset WLAN Adapter Monitor. С помощью Gigaset

WLAN Adapter Monitor Вы можете изменять настройки Gigaset USB Stick 108 и устанавливать соединение с другими сетевыми адаптерами или с “точкой доступа”.

Программа Gigaset WLAN Adapter Monitor представлена специальным символом в информационном поле на панели задач, который также сообщает о том, установлено ли уже соединение с каким-нибудь абонентом. Возможны следующие индикации в информационном поле:

Символ отсутствует:

Программа не запущена.

39Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Прежде всего попробуйте запустить Gigaset WLAN Adapter Monitor вручную.

ì В стартовом меню щелкните на Start (Пуск) – Programme

(Программы) – Gigaset USB Stick 108 – Gigaset WLAN Adapter Monitor.

Если данное действие выполнить невозможно, инсталляция была проведена неверно.

ì Деинсталлируйте программу. ì Затем установите программу заново.

Программа присутствует - красный кружок над символом: Gigaset USB Stick 108 не вставлено

Красный крестик над символом:

Связь с абонентом отсутствует

Зеленый кружок над символом:

Связь установлена

Количество цветных полосок в символе показывает качество связи.

Настройки безопасности

По умолчанию настройки по безопасности отключены. Мы рекомендуем Вам незамедлительно активировать настройки безопасности. Прочитайте соответствующие разделы в подробном руководстве по обслуживанию на поставляемом CD-ROM.

Учитывайте следующее:

Усп е ш ное соединение гарантировано в том случае, если все абоненты WLAN используют одинаковые настройки по безопасности.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Сервисная служба

Мы предлагаем вам быструю и индивидуальную помощь!

Наша служба онлайновой поддержки в Интернете доступна всегда и везде:

http://www.siemens.com/gigasetcustomercare

Вы можете получить помощь по нашим продуктам в любое время суток. По этому адресу вы найдете интерактивную систему обнаружения неисправностей, список наиболее часто задаваемых вопросов вместе с ответами, а также инструкции по эксплуатации и последние обновления ПО (если доступны для продукта), которые можно загрузить с сайта.

Список часто задаваемых вопросов инструкции по эксплуатации.

Квалифицированные специалисты предоставят вам подробную информацию о продукте и его эксплуатации.

При необходимости ремонта или гарантийного обслуживания вы получите консультацию в центре поддержки:

+7(495) 228 1312

Приготовьте документ, подтверждающий покупку.

Гарантийное обслуживание осуществляется в странах, в которых продукция продается через авторизованных дилеров.

можно также найти в подробной

41Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Допуск к эксплуатации

Это устройство предназначено для использования в странах Европейского экономического пространства, в Швейцарии и в других странах, в зависимости от национального допуска к эксплуатации. Уст ройс т во адаптировано к условиям эксплуатации в России.

Настоящим фирма Siemens Home and Office Communication Devices GmbH & Co. KG заявляет, что это данное устройство соответствует основным требованиями и другим положениям рекомендаций 1999/5/EC.

Копию сертификата соответствия требованиям 1999/5/EC вы найдете интернете по адресу

http://www.siemens.com/gigasetdocs

Сертификат № РОСС DE.МЛ05.В00222

Действителен до 21.06.2009

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

УСЛОВИЯ ГАРАНТИЙНОГО ОБСЛУЖИВАНИЯ

1. Все нижеизложенные условия гарантии действуют в рамках

законодательства Российской Федерации, регулирующего защиту прав потребителей, и не распространяются на случаи использования товаров в целях осуществления предпринимательской деятельности, либо в связи с приобретением товаров в целях удовлетворения потребностей предприятий, учреждений, организаций.

2. В соответствии с п. 6 ст. 5 Закона РФ «О защите прав потребителей

компания Siemens устанавливает на устройства гарантийный срок 12 месяцев со дня покупки. В соответствии с п. 3 статьи 19 Закона РФ «О защите прав потребителей» на отдельные составляющие части товара установлены следующие гарантийные сроки:

– Зарядное устройство – 12 месяцев со дня покупки – Аккумуляторная батарея – 6 месяцев со дня покупки – Аксессуары к устройствам – 12 месяцев со дня покупки. В соответствии с п.1 ст.5 Закона РФ «О защите прав потребителей»

компания Siemens устанавливает для указанных товаров, за исключением аккумуляторных батарей, срок службы 3 года со дня покупки. На аккумуляторные батареи в соответствии с п.2 ст.5 Закона РФ «О защите прав потребителей» установлен срок службы 2 года со дня покупки.

4. Гарантия не распространяется

случаях: – Если недостаток товара явился следствием небрежного обращения,

применения товара не по назначению, нарушения условий и правил

на недостатки товаров в следующих

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

эксплуатации, изложенных в инструкции по эксплуатации, в т.ч. вследствие воздействия высоких или низких температур, высокой влажности или запыленности, несоответствия Государственным стандартам параметров питающих, телекоммуникационных и кабельных сетей, попадания внутрь корпуса жидкости, насекомых и других посторонних веществ, существ и предметов.

– Если недостаток товара явился следствием несанкционированного

тестирования товара или попыток

внесения изменений в его конструкцию или его программное обеспечение, в т.ч. ремонта или технического обслуживания в неуполномоченной компанией Siemens ремонтной организации.

– Если недостаток товара проявляется в случае

неудовлетворительной работы сети, эксплуатации товара на границе или вне зоны действия сети, в т.ч. из-за особенностей ландшафта местности и ее застройки.

– Если недостаток товара связан с его применением совместно с

дополнительным оборудованием (аксессуарами), отличным от производимого компанией Siemens, или рекомендованным компанией Siemens к применению с данным товаром. Компания Siemens не несет ответственность за качество дополнительного оборудования (аксессуаров), произведенного третьими лицами, и за качество работы товаров компании Siemens совместно с таким оборудованием.

5. Настоятельно рекомендуем Вам

сохранять на другом (внешнем) носителе информации резервную копию всей информации, которую Вы храните в памяти устройства или на мультимедийной карте, используемой с устройством. Ни при каких обстоятельствах компания

43Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Siemens не несет ответственности за какой-либо особый, случайный, прямой или косвенный ущерб или убытки, включая, но не ограничиваясь только перечисленным, упущенную выгоду, утрату или невозможность использования информации или данных, разглашение конфиденциальной информации или нарушение неприкосновенности частной жизни, расходы по восстановлению информации или данных, убытки, вызванные перерывами в коммерческой, производственной

иной деятельности, возникающие в связи с использованием или

или невозможностью использования устройства.

6. Недостатки товара, обнаруженные в период срока службы, устраняются уполномоченными на это ремонтными организациями (авторизованными сервисными центрами). В течение гарантийного срока устранение недостатков производится бесплатно при предъявлении оригинала заполненного гарантийного талона и документов, подтверждающих факт и дату заключения договора розничной

купли-продажи (товарный кассовый чек и т.п.). В случае отсутствия указанных документов гарантийный срок исчисляется со дня изготовления товара.

45Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

SIEMENS

ɊɈɋɋɂə

ȽȺɊȺɇɌɂɃɇɕɃ ɌȺɅɈɇ ʋ

ɍɫɬɪɨɣɫɬɜɨ ɬɨɪɝɨɜɨɣ ɦɚɪɤɢ

(ɧɨɦɟɪɚ ɩɪɨɢɡɜɨɞɫɬɜɟɧɧɵɯ ɫɟɪɢɣ ɞɥɹ Ɋɨɫɫɢɢ: S30853-S1038-R101)

ȾȺɌȺ ɉɊɈȾȺɀɂ _____ _________ ______

ɎɂɊɆȺ-ɉɊɈȾȺȼȿɐ ________________________________________

( ) -

Ɍɟɥɟɮɨɧ ɮɢɪɦɵ-ɩɪɨɞɚɜɰɚ Ⱥɞɪɟɫ ɮɢɪɦɵ-ɩɪɨɞɚɜɰɚ

ɲɬɚɦɩ ɮɢɪɦɵɩɪɨɞɚɜɰɚ ɉɨɞɩɢɫɶ ɩɪɨɞɚɜɰɚ

Ɍɨɜɚɪ ɜ ɩɨɥɧɨɣ ɤɨɦɩɥɟɤɬɚɰɢɢ ɫ ɢɧɫɬɪɭɤɰɢɟɣ ɧɚ ɪɭɫɫɤɨɦ ɹɡɵɤɟ ɩɨɥɭɱɢɥ, ɫ ɭɫɥɨɜɢɹɦɢ ɝɚɪɚɧɬɢɢ ɨɡɧɚɤɨɦɥɟɧ

ȼɇɂɆȺɇɂȿ: Ƚɚɪɚɧɬɢɣɧɵɣ ɬɚɥɨɧ ɞɟɣɫɬɜɢɬɟɥɟɧ ɬɨɥɶɤɨ ɩɪɢ ɧɚɥɢɱɢɢ ɩɟɱɚɬɢ ɮɢɪɦɵ-ɩɪɨɞɚɜɰɚ ɢ ɩɪɚɜɢɥɶɧɨɦ ɡɚɩɨɥɧɟɧɢɢ ɬɚɥɨɧɚ. ɉɪɨɫɢɦ ȼɚɫ ɩɪɢ ɩɨɤɭɩɤɟ ɩɪɨɜɟɪɢɬɶ ɩɪɚɜɢɥɶɧɨɫɬɶ ɡɚɩɨɥɧɟɧɢɹ ɝɚɪɚɧɬɢɣɧɨɝɨ ɬɚɥɨɧɚ.

Siemens Gigaset USB Stick 108

Ⱦɟɧɶ Ɇɟɫɹɰ Ƚɨɞ

ɇɚɢɦɟɧɨɜɚɧɢɟ ɮɢɪɦɵ-ɩɪɨɞɚɜɰɚ

Ⱥɞɪɟɫ ɮɢɪɦɵ-ɩɪɨɞɚɜɰɚ

ɉɨɞɩɢɫɶ ɩɨɤɭɩɚɬɟɥɹ

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Skrócona instrukcja obsługi

W niniejszej skróconej instrukcji obsługi opisano sposób instalacji adaptera Gigaset USB Stick 108 i uzyskania dostępu do Internetu za pośrednictwem punktu dostępu (takiego jak Gigaset SE551 WLAN dsl/cable). Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi na załączonym dysku CD-ROM oraz w Internecie pod adresem www.siemens.com/gigasetusbstick108

Znaki towarowe

Microsoft, Windows 98SE, Windows ME, Windows 2000 i Windows XP to zastrzeżone znaki towarowe Microsoft Corporation.

Super G to zastrzeżony znak towarowy Atheros Communications, Inc.

Wskazówki dotyczące bezpieczeństwa

u Urządzenie Gigaset USB Stick 108 może wpływać na działanie aparatury

medycznej. W związku z tym należy przestrzegać warunków technicznych dotyczących danego otoczenia.

u Oddając urządzenie Gigaset USB Stick 108 innej osobie, należy przekazać jej

również instrukcję obsługi oraz dysk CD-ROM.

u Nie wolno używać uszkodzonego urządzenia. Informacje o naszym serwisie

zawiera rozdział „Obsługa klienta (Customer Care)” na załączonym dysku CDROM.

47Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Wymagania systemowe

Do eksploatacji niezbędny jest:

u komputer z procesorem o szybkości co najmniej 466 MHz oraz z jednym z

następujących systemów operacyjnych: Windows 98SE, Windows ME, Windows 2000 lub Windows XP,

u 64 MB RAM i co najmniej 30 MB wolnego miejsca na dysku, u wolne złącze USB, u stacja dysków CD-ROM lub dysków DVD.

Sposób postępowania podczas instalacji

Aby utworzyć połączenie z Internetem przy użyciu punktu dostępu, należy postępować w opisany poniżej sposób:

1. Zainstaluj najpierw w komputerze adapter Gigaset USB Stick 108.

2. Następnie zainstaluj punkt dostępu. Procedura ta opisana jest w instrukcji obsługi danego urządzenia.

3. Utwórz połączenie pomiędzy adapterem Gigaset USB Stick 108 a punktem dostępu.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Instalacja adaptera Gigaset USB Stick 108 w komputerze

Uwaga!

u Umieść adapterGigaset USB Stick 108 w gnieździe komputera dopiero

wtedy, gdy zostanie wyświetlony monit programu instalacyjnego.

u Podczas instalacji adaptera Gigaset USB Stick 108 identyfikator SSID

(Service Set ID) wszystkich bezprzewodowych składników sieci musi być identyczny.

u Do wykonania instalacji niezbędne są uprawnienia administratora na

danym komputerze.

ì Zamknij wszystkie uruchomione programy. ì Włóż dostarczony dysk CD-ROM do stacji dysków CD-ROM komputera i

zaczekaj, aż zostanie wyświetlone okno początkowe. Jeśli nie zostanie ono wyświetlone automatycznie, uruchom instalację ręcznie:

– Uruchom Eksploratora Windows. – Wybierz stację dysków CD-ROM. – Kliknij dwukrotnie ikonę programu start.exe.

Zostanie wyświetlone okno wyboru języka.

ì Wybierz żądany język.

Zostanie wyświetlone okno prezentujące zawartość dysku CD-ROM.

ì Kliknij przycisk Installation.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Wskazówka

Okna dialogowe różnych systemów operacyjnych Windows różnią się od siebie jedynie nieznacznie. Instalacja odbywa się, poza kilkoma kliknięciami przyciskiem myszy oraz ponownym uruchamianiem, w dużym stopniu automatycznie.

Na ekranie pojawia się kreator InstallShield.

ì Kliknij przycisk Dalej, aby kontynuować instalację.

Zostanie otwarte okno umowy licencyjnej.

ì Jeśli zgadzasz się na warunki umowy licencyjnej, kliknij przycisk Tak.

W kolejnym oknie wybierz w komputerze katalog dla danych instalacyjnych.

ì Zaakceptuj ustawienia domyślne lub też wybierz za pomocą przycisku

Przeglądaj inny katalog, a następnie kliknij przycisk Dalej.

Podczas instalacji kreator instalacji wyświetla w oknie Postęp instalacji informację o tym, jakie działania są aktualnie wykonywane i wskazuje postęp procesu instalacji.

Po zakończeniu tego etapu instalacji wyświetlane jest okno komunikatu z monitem o podłączenie adaptera Gigaset USB Stick 108 do komputera.

ì Umieść adapter Gigaset USB Stick 108 w wolnym gnieździe USB w

komputerze.

Po włożeniu adaptera Gigaset USB Stick 108 instalacja kontynuowana jest automatycznie. Zostanie wyświetlone okno automatycznego rozpoznawania sprzętu w celu instalacji sterowników adaptera Gigaset USB Stick 108.

49Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

W zależności od innych ustawień komputera może się zdarzyć, iż okno to nie zostanie wyświetlone. Opisany tutaj etap instalacji jest wtedy wykonywany automatycznie przez system.

Uwaga!

Jeśli w systemie operacyjnym Windows XP zainstalowany został dodatek Service Pack 2, zostanie wyświetlone okno dialogowe Kreator wykrywania nowego sprzętu. W oknie tym wybierz opcję Nie, nie tym razem, a następnie kliknij przycisk Dalej.

ì Wybierz opcję Instaluj oprogramowanie automatycznie, a następnie

kliknij przycisk Dalej.

Wskazówki

u W systemie Windows 2000/XP: Jeśli zostanie wyświetlone ostrzeżenie Nie

znaleziono podpisu cyfrowego, zignoruj je i kontynuuj automatyczną

instalację.

u Wsystemie Windows98/ME: Może zostać wyświetlony monit o włożenie

dysku CD z systemem operacyjnym Windows w celu kontynuacji instalacji sterownika. Dysk ten należy więc wcześniej przygotować lub też wpisać ścieżkę do lokalizacji, w której zapisane są pliki instalacyjne systemu Windows na danym komputerze.

u Uruchom ponownie komputer, jeśli zostanie wyświetlone takie żądanie.

Po zakończeniu instalacji zostanie wyświetlone, w zależności od systemu operacyjnego, jedno lub dwa okna monitem o zakończenie instalacji.

ì Kliknij przycisk Zakończ.

51Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Instalacja zostanie zakończona. W zależności od wariantu systemu operacyjnego może pojawić się wezwanie do ponownego uruchomienia komputera.

Sprawdzanie instalacji

Jeśli instalacja została zakończona pomyślnie, dostępny jest program Gigaset WLAN Adapter Monitor. Przy użyciu programu Gigaset WLAN Adapter Monitor można skonfigurować adapter Gigaset USB Stick 108 i nawiązać połączenie z innymi kartami sieciowymi lub z punktem dostępu.

Program Gigaset WLAN Adapter Monitor wyświetla na pasku zadań systemu ikonę wskazującą, czy aktualnie nawiązane jest połączenie.

Na pasku zadań systemu mogą pojawić się następujące ikony:

Brak ikony:

program nie został uruchomiony

Spróbuj najpierw uruchomić ręcznie program Gigaset WLAN Adapter Monitor.

ì Kliknij przycisk Start – Programy – Gigaset USB Stick 108 – Gigaset

WLAN Adapter Monitor.

Jeśli nie jest to możliwe, instalacja została wykonana błędnie.

ì Odinstaluj oprogramowanie. ì Następnie zainstaluj je ponownie.

Jeśli program jest dostępny, czerwona kulka nad ikoną: Gigaset USB Stick 108 nie został włożony

Czerwony krzyżyk nad ikoną:

brak połączenia z odbiorcą

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Zielona kulka nad ikoną:

nawiązano połączenie

Liczba kolorowych słupków ikony wskazuje jakość połączenia.

Ustawienia zabezpieczeń

Standardowo ustawienia opcji zabezpieczeń są wyłączone. Zaleca się jednakże włączenie opcji zabezpieczeń. W tym celu należy zapoznać się ze szczegółową instrukcją obsługi na dysku CD-ROM.

Uwaga!

Warunkiem skutecznej komunikacji jest używanie przez obu partnerów połączenia WLAN identycznych ustawień opcji zabezpieczeń.

Zezwolenie

Ten aparat jest przeznaczony do użytku na terenie Europejskiego Obszaru Gospodarczego i Szwajcarii, w innych krajach zależnie od narodowych regulacji.

Wymagania poszczególnych krajów zostały uwzględnione. Niniejszym Siemens Home and Office Communication Devices GmbH & Co. KG

oświadcza, iż aparat spełnia podstawowe wymagania i inne związane z tym regulacje Dyrektywy 1999/5/EC.

53Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

55Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

57Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Stručný návod k obsluze

Tento s tru čný návod k obsluze obsahuje popis uvedení zařízení Gigaset USB Stick 108 do provozu a připojení k Internetu prostřednictvím přístupového bodu, jako např. Gigaset SE551 WLAN dsl/cable. Detailní informace naleznete v návodu k obsluze obsaženém v elektronické podobě na CD disku dodaném spolu s adaptérem jakož i na Internetu na adrese www.siemens.com/gigasetusbstick108

Ochranné známky

Microsoft, Windows 98SE, Windows ME, Windows 2000 a Windows XP jsou registrované ochranné zámky společnosti Microsoft Corporation.

Super G je registrovaná ochranná známka společnosti Atheros Communications, Inc.

Bezpečnostní pokyny

u Adaptér Gigaset USB Stick 108 může ovlivnit provoz zdravotních přístrojů.

Respektujte proto technické podmínky příslušného prostředí.

u V případě předávání adaptéru Gigaset USB Stick 108 třetí osobě jej předejte

i s návodem k obsluze a s CD-ROM diskem.

u Poškozené zařízení nesmí být v žádném případě uvedeno do provozu.

Vpřípadě pochyb se obraťte na náš servis, viz kapitola „Péče o zákazníky“ (Customer Care) na přiloženém CD-ROM disku.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Požadavky na systém

Pro provoz adaptéru potřebujete:

u Počítač PC s procesorem na frekvenci alespoň 466 MHz a s jedním

z následujících operačních systémů: Windows 98SE, Windows ME, Windows 2000 nebo Windows XP

u 64 MB RAM a minimálně 30 MB volného místa na pevném disku u volný konektor USB u jednotku CD-ROM nebo DVD-ROM.

Postup při instalaci

Připojení k Internetu prostřednictvím přístupového bodu vytvoříte následujícím způsobem:

1. Do počítače nejdříve nainstalujte adaptér Gigaset USB Stick 108.

2. Poté nainstalujte přístupový bod. Příslušné informace naleznete v návodu k obsluze příslušného zařízení.

3. Vytvořte spojení mezi adaptérem Gigaset USB Stick 108 a přístupovým bodem.

Instalace adaptéru Gigaset USB Stick 108 do počítače

Upozornění:

u Adaptér Gigaset USB Stick 108 zasuňte do USB zásuvky počítače teprve

v okamžiku, kdy Vás k tomu vyzve instalační software.

u Při instalaci adaptéru Gigaset USB Stick 108 musí být název sítě (SSID –

Service Set ID) u všech komponent sítě identický.

u Při instalaci budete pravděpodobně potřebovat oprávnění správce

počítače.

59Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

ì Ukončete veškeré spuštěné programy. ì Do CD-ROM jednotky počítače vložte CD disk dodávaný spolu s adaptérem

apočkejte, než se zobrazí úvodní okno. Pokud se úvodní okno nezobrazí automaticky, spusťte instalaci manuálně:

–Spusťte Průzkumníka systému Windows. – Zvolte jednotku CD-ROM. – Poklepejte na program start.exe.

Zobrazí se okno pro výběr jazyka.

ì Zvolte nejvhodnější jazyk.

Zobrazí se okno s přehledem obsahu CD:

ì Klepněte na tlačítko Install (Instalovat).

Upozornění:

Okna se mohou v rámci jednotlivých operačních systémů Windows nepatrně lišit. Instalace proběhne, až na několik potvrzení a restart, víceméně automaticky.

Na obrazovce se zobrazí průvodce InstallShield Wizard.

ì Pokračujte v instalaci klepnutím na tlačítko Next (Další).

Otevře se okno s licenčním ujednáním.

ì Pokud s licenčním ujednáním souhlasíte, klepněte na tlačítko Yes (Ano).

V následujícím okně zvolte složku pro instalaci softwaru.

ì Můžete buď přijmout přednastavenou složku, nebo vybrat pomocí tlačítka

Browse (Procházet) složku jinou. Poté klepněte na tlačítko Next (Další).

61Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Během instalace znázorňuje průvodce InstallShield Wizard v okně postupu instalace, jaký krok je momentálně prováděn, a zobrazuje i celkový průběh instalace.

Po ukončení tohoto instalačního kroku se objeví okno, které vás vyzve k připojení adaptéru Gigaset USB Stick 108 k počítači.

ì Zasuňte adaptér Gigaset USB Stick 108 do volné USB zásuvky počítače.

Po zasunutí adaptéru Gigaset USB Stick 108 bude instalace automaticky pokračovat. Instalace ovladače pro adaptér Gigaset USB Stick 108 bude pokračovat zobrazením okna pro automatické rozpoznání hardwaru.

V závislosti na některých nastaveních počítače může dojít k tomu, že se toto okno neobjeví. V takovém případě se zde popisovaný instalační krok provede automaticky.

Upozornění:

Pokud je počítač vybaven operačním systémem Windows XP Service Pack 2, zobrazí se okno Průvodce přidáním nového hardwaru. Zvolte možnost Ne, nyní ne a klepněte na tlačítko Další.

ì Zvolte možnost Nainstalovat software automaticky a klepněte na tlačítko

Další.

Upozornění:

u V systému Windows 2000 / XP: Pokud se objeví výstraha Digitální podpis

nenalezen, ignorujte tuto zprávu a pokračujte s automatickou instalací.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

u V systému Windows 98 SE / ME: Může dojít k situaci, že budete vyzvání

Gigaset USB Stick 108

k vložení disku CD s operačním systémem, aby mohla pokračovat instalace ovladačů. Mějte proto tento disk při ruce nebo zadejte cestu ke složce, ve které jsou na počítači případně uloženy instalační soubory operačního systému Windows.

u V případě, že k tomu budete vyzváni, restartujte prosím počítač.

Následně se v závislosti na operačním systému zobrazí jedno nebo dvě okna, které vás vyzvou k dokončení instalace.

ì Klepněte na tlačítko Finish (Dokončit).

Instalace bude ukončena. V závislosti na verzi operačního systému Windows může případně dojít k tomu, že budete vyzváni k restartování počítače.

Překontrolování instalace

Pokud byla instalace úspěšná, je nyní k dispozici program Gigaset WLAN Adapter Monitor. Pomocí programu Gigaset WLAN Adapter Monitor nyní nakonfigurujte adaptér Gigaset USB Stick 108 a vytvořte spojení s jinými síťovými adaptéry nebo s přístupovým bodem.

Program Gigaset WLAN Adapter Monitor je znázorněn ikonou v oznamovací oblasti (ve spodní části obrazovky), která rovněž znázorňuje, zda je navázáno spojení s jinou síťovou komponentou.

V oznamovací oblasti se mohou zobrazit následující ikony:

Žádný symbol:

Software není spuštěn

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Pokuste se nejdříve spustit program Gigaset WLAN Adapter Monitor manuálně.

ì Za tímto účelem klepněte na příkaz Start – Programy –

Gigaset USB Stick 108 – Gigaset WLAN Adapter Monitor.

Pokud to není možné, došlo během instalace k chybám.

ì Odinstalujte software. ì Software znovu nainstalujte.

Software je spuštěn, přes ikonu je zobrazena červená koule: Gigaset USB Stick 108 není zasunut

Červený kříž přes ikonu:

Žádné připojení k jiným síťovým komponentám

Zelená koule přes ikonu:

Spojení je navázáno

Počet barevných sloupců v ikoně znázorňuje kvalitu spojení.

Nastavení zabezpečení

Standardně jsou nastavení zabezpečení deaktivována. Důrazně však doporučujeme aktivovat nastavení zabezpečení. Přečtěte si prosím podrobný návod k obsluze, který se nachází na CD disku dodaným spolu s adaptérem.

Upozornění:

Předpokladem úspěšné komunikace je identické nastavení zabezpečení u všech komponent sítě WLAN.

63Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Prohlášení o shodě

Tento přístroj je určen k použití v rámci evropského hospodářského prostoru a ve Švýcarsku; v ostatních zemích závisí na národním povolení.

Specifické zvláštnosti země jsou zohledněny. Společnost Siemens Home and Office Communication Devices GmbH & Co KG

tímto prohlašuje, že tento přístroj je ve shodě se základními požadavky a dalšími příslušnými ustanoveními Nařízení vlády č. 426/2000 Sb a směrnice 1999/5/EC. Je též ve shodě s „Všeobecným oprávněním č.VO-R/10/08.2005-24 k využívání rádiových kmitočtů a k provozování zařízení krátkého dosahu“ a „Všeobecným oprávněním č. VO-R/8/08.2005-23 k využívání rádiových kmitočtů akprovozování zařízení bezšňůrové telekomunikace standardu DECT“.

Kopii prohlášení o shodě podle směrnice 1999/5/EC naleznete prostřednictvím

následující internetové adresy:

http://www.siemens.com/gigasetdocs nebo prostřednictvím hotline-linky společnosti (tel.: 23303 2727).

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Guia de Referência Rápida

Este Guia de Re ferê ncia Rápid a mostr a como cone ctar e config urar o seu Gigaset USB Stick 108 e depois conectar-se à Internet. Você encontrará mais informações detalhadas sobre as diversas funcionalidades oferecidas pelo seu Gigaset USB Stick 108 nas instruções em formato eletrônico fornecidas no CD e na Internet em www.siemens.com.br/gigaset

Marcas registradas

Microsoft, Windows 98 SE, Windows ME, Windows 2000, Windows XP e Internet Explorer são marcas registradas da Microsoft Corporation. Super G é uma marca registrada da Atheros Communications, Inc.

Indicações de segurança

u O Stick de memória USB 108 pode afectar a função de aparelhos médicos.

Observe as condições técnicas do respectivo ambiente.

u Ao ser passado a terceiros, o Stick de memória USB 108 deve ser entregue

acompanhado do manual de instruções e do CD-ROM.

u Um equipamento defeituoso não pode, em hipótese alguma, ser colocado

em serviço. Em caso de dúvidas, contacte a Assistência técnicas, veja o capítulo "Assistência técnica (Customer Care)" no CD-ROM fornecido.

u Este equipamento opera em caráter secundário, isto é, não tem direito à pro-

teção contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a sistemas operando em caráter primário.

u O funcionamento de equipamentos médicos poderá ser afetado pelo uso do

aparelho.

65Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Requisitos de Sistema

Para operar o seu Gigaset USB Stick 108 você precisa de: Um computador com:

ì Processador de pelo menos 466MHz e um dos seguintes sistemas operacio-

nais: Windows 98SE, Windows ME, Windows 2000 ou Windows XP

ì 64MB de memória RAM e pelo menos 30MB de espaço livre em disco ì Porta USB livre ì Drive de CD-ROM ou DVD

Procedimento de instalação

Para estabelecer um acesso a Internet usando um Access Point, proceda conforme indicado a seguir:

1. Primeiro instale o Gigaset USB Stick 108 em um PC.

2. Depois instale o Access Point. Isto está descrito nas instruções de operação do dispositivo em questão.

3. Configure a conexão do Gigaset USB Stick 108 para o Access Point.

67Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Instalação do Gigaset USB Stick 108 em um PC

Notas:

u Não insira o USB Stick em uma porta USB livre no seu PC até que o software

de instalação o solicite.

u Quando instalar o Gigaset USB Stick r 108, a SSID (Service Set ID) de todos

os dispositivos de rede sem fio deve ser idêntica.

u Você pode precisar de direitos de administrador para o processo de insta-

lação no seu PC.

ì Feche todos os aplicativos. ì Insira o CD-ROM fornecido no drive de CD-ROM do seu PC e espere até que a

tela de boas vindas seja apresentada. Caso esta tela não apareça no seu PC automaticamente, inicie a instalação manualmente:

– Abra o Windows Explorer. – Selecione o drive de CD-ROM. – Clique duas vezes em start.exe.

A tela de seleção do idioma é apresentada.

ì Selecione o idioma.

Agora você verá uma tela mostrando o conteúdo do CD-ROM.

ì Clique em Installation.

Nota:

As telas para os diversos sistemas operacionais diferem pouco. A instalação é automática a maior parte do tempo, a não ser por alguns cliques no mouse e reinicializações.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

A tela InstallShield Wizard aparecerá.

ì Clique em Next para continuar a instalação.

A tela com o termo de licença de uso aparecerá.

ì Se você concorda com o termo, clique em Yes.

Na próxima tela, escolha a pasta para a instalação dos arquivos em seu PC.

ì Aceite a parametrização padrão ou selecione outra pasta usando o botão

Browse e clique em Next.

Durante a instalação, o InstallShield Wizard usa a tela Setup progress para mostrar qual ação está sendo executada e também para mostrar o progresso da mesma. Após este estágio da instalação finalizado, uma mensagem é mostrada solicitando que você conecte o Gigaset USB Adapter 108 no seu PC.

ì Agora insira o Gigaset Stick 108 em uma porta USB livre no seu PC.

Depois que o Gigaset USB Stick 108 estiver conectado, a instalação continuará automaticamente. O reconhecimento automático do hardware pelo sistema operacional se inicia para instalar os drivers para o Gigaset USB Stick 108.

ì Dependendo das demais parametrizações no seu PC, esta tela poderá não

aparecer.

Por favor lembre-se:

Se o seu PC está equipado com o sistema operacional Windows XP Service Pack 2, a tela Wizard for looking for new hardware aparecerá. Selecione a opção No, not at this time e clique em Next.

Dependendo de outras configurações no seu PC, uma caixa de diálogo poderá aparecer. Se não aparecer, o seguinte passo de instalação é automaticamente realizado pelo sistema.

69Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

ì Selecione a opção Install software automatically e clique em Next.

Notas:

u Windows 2000 / XP: Se você ver um aviso Digital signature not found,

ignore a mensagem e continue com a instalação automática.

u Windows 98SE / ME: Você pode ser solicitado a inserir o seu CD de Instala-

ção do Windows para continuar a instalação do driver. Portanto você deve ter este CD em mãos ou entrar o nome do caminho onde os arquivos de instalação do Windows estão localizados no seu PC.

u Reinicie seu PC caso seja solicitado. u Se o seu PC já possui os arquivos mais recentes, responda a pergunta se os

deseja manter com Yes.

Depois da instalação, uma mensagem irá aparecer solicitando que você complete a instalação.

ì Clique em Finish.

Isto fecha o programa de instalação. Dependendo da versão do sistema operacional Windows que você está usando, você poder ser solicitado a reiniciar o seu PC.

Verificando a instalação

Se a instalação foi completada com sucesso, você pode agora usar o seu Gigaset WLAN Adapter Monitor. Com o Gigaset WLAN Adapter Monitor você pode configurar seu Gigaset USB Stick 108 e criar uma conexão a outros adaptadores de rede ou um Access Point.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

O Gigaset WLAN Adapter Monitor é representado por um ícone na área de status da barra de tarefas, este ícone também mostra se já existe uma conexão para a algum dispositivo.

O seguinte pode ser mostrado na área de status da barra de tarefas:

Sem ícone:

Software não iniciado

Primeiro tente abrir o Gigaset WLAN Adapter Monitor manualmente.

ì No menu iniciar, clique em Start/Iniciar – Programs/Programas – Gigaset

USB Stick 108 – Gigaset WLAN Adapter Monitor.

Se isto falhar, então algo errado ocorreu durante o processo de instalação.

ì Desinstale o software. ì Depois instale o software novamente.

Software disponível, bola vermelha acima do ícone:

Gigaset USB Stick 108 não conectado

Cruz vermelha acima do ícone:

Sem conexão a outro dispositivo

Bola verde acima do ícone:

Conexão estabelecida

O número de barras coloridas no ícone mostra a qualidade da conexão.

71Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Parâmetros de segurança

ì Os parâmetros de segurança estão desabilitados por default. É fortemente

recomendado que você ative os parâmetros de segurança. Por favor refira-se a documentação detalhada to no CD-ROM.

Por favor observe:

Uma comunicação com sucesso depende do uso dos mesmos parâmetros de segurança em todos os dispositivos WLAN.

Licença

Este equipamento é destinado à utilização na Comunidade Económica Europeia e na Suíça. Poderá ser utilizado noutros países, caso tenha sido aprovado pelo respectivo país.

Foram consideradas particularidades específicas dos países A Siemens Home and Office Communication Devices GmbH & Co. KG declara

que este equipamento cumpre com as directivas europeias e com outras disposições relevantes da norma 1999/5/EC.

Segundo a norma 1999/5/EC, pode obter uma cópia da declaração de conformidade no seguinte endereço de Internet: http://www.siemens.com/gigasetdocs

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

H›zl› Kurulum K›lavuzu

Bu H›zl› Kurulum K›lavuzu Gigaset USB Stick 108’i nas›l kullanaca¤›n›z› ve internet eriﬂimi için bir eriﬂim noktas›na (Gigaset SE 551 dsl/cable gibi) nas›l ba¤layaca¤›n›z› gösterir. Size verilen CD-ROM’daki ve www.siemens.com/gigasetusbstick108 internet adresindeki elektronik kullan›m k›lavuzlar›nda daha ayr›nt›l› bilgiler bulabilirsiniz.

Ticari markalar

Microsoft, Windows 98SE, Windows ME, Windows 2000, Windows XP ve Internet Explorer ticari markalar› Microsoft Corporation’a ait tescilli ticari markalard›r.

Super G ise Atheros Communications, Inc. ﬂirketinin tescilli ticari markas›d›r.

Güvenlik önlemleri

♦ Gigaset USB Stick 108 t›bbi cihazlar› etkileyebilir.

Size verilen CD-ROM’daki kullan›m k›lavuzunda güvenli kullan›m hakk›nda daha ayr›nt›l› bilgiler bulacaks›n›z.

Sistem gereksinimleri

Çal›ﬂmas› için gerekenler:

En az 466 MHz h›z›nda ve belirtilen iﬂletim sistemlerinden biri yüklü olan bir

♦

bilgisayar: Windows 98 SE, Windows ME, Windows 2000 veya Windows XP.

♦ 64 MB RAM ve minimum 30 MB’l›k kullan›labilir bellek ♦ Boﬂ bir USB portu ♦ CD-ROM sürücü veya DVD sürücü

1Gigaset USB Stick 108

Gigaset USB Stick 108

Kurulum prosedürü

Eriﬂim Noktas› kullanarak internet ba¤lant›s› kurmak için aﬂa¤›daki ad›mlar› izleyin:

1. ‹lk olarak bilgisayara Gigaset USB Stick 108’i kurun.

2. Sonra Eriﬂim Noktas›n› kurun. Bunu, söz konusu cihaz›n kullan›m k›lavuzundaki talimatlar› takip ederek de yapabilirsiniz.

3. Sonra Gigaset USB Stick108 ve Eriﬂim Noktas› aras›nda ba¤lant› kurun.

Gigaset USB Stick108’in bilgisayara kurulmas›

Notlar:

♦

Yaz›l›m sizden istemedikçe, Gigaset USB Stick108’i bilgisyara takmay›n.

♦

Gigaset USB Stick108’i kurarken tüm kablosuz a¤ bileﬂenlerinin SSID’leri ayn› olmal›d›r. Bilgisayar›n›zda, kurulum iﬂlemi için yönetici haklar›na sahip olman›z

♦

gerekebilir.

→ Çal›ﬂan tüm programlar› kapat›n. →

Size verilen CD-ROM’u bilgisayar›n›z›n CD-ROM sürücüsüne tak›n ve hoﬂ geldiniz ekran› belirene kadar bekleyin. E¤er bilgisayar›n›zda ilgili ekran belirmezse, kurulumu elle baﬂlat›n:

- Windows Explorer’› aç›n.

- CD-ROM sürücüsünü seçin.

- Start.exe üzerine çift t›klay›n.

3Gigaset USB Stick 108

Dil seçim ekran› belirecektir

→ Dil seçimini yap›n.

CD-ROM içeri¤inin gösterildi¤i bir pencere ekrana gelir.

→ Installation’u t›klay›n.

Not:

Farkl› Windows iﬂletim sistemleri için ekranlar çok az farkl›l›klar gösterebilir. Kurulum, bir kaç fare t›klamas› ve yeniden baﬂlatma haricinde, genelde otomatik olarak yap›l›r.

Kurulum Sihirbaz› ekranda görünür.

→ Kuruluma devam etmek için Next üzerine t›klay›n.

Lisans sözleﬂmesi ekrana gelir.

→ Lisans sözleﬂmesini kabul ediyorsan›z Yes üzerine t›klay›n.

Sonraki ekranda, dosyalar›n kurulumu için bilgisayar›n›zda bir dizin seçin.

Varsay›lan ayar› seçin ya da Browse tuﬂunu kullanarak baﬂka bir dizin seçip

→

Next üzerine t›klay›n.

Kurulum s›ras›nda, Kurulum Sihirbaz› Setup progress ekran›n› kullanarak hangi iﬂlemin yürütülmekte oldu¤unu gösterir ve ilerleme durumunu belirtilir.

Bu kurulum ad›m› tamamland›ktan sonra, Gigaset USB Stick108’i bilgisayar›n›za ba¤laman›z› isteyen bir uyar› mesaj› ekrana gelir.

→ Gigaset USB Stick 108’i bilgisayar›n›z›n boﬂ bir USB giriﬂine tak›n.

Gigaset USB Stick 108 tak›ld›ktan sonra, kurulum otomatik olarak devam eder. ‹ﬂletim sisteminin otomatik donan›m alg›lamas› Gigaset USB Stick 108’in sürücülerini yüklemeye baﬂlar.

Lütfen unutmay›n:

E¤er bilgisayar›n›zda Windows XP Service Pack 2 iﬂletim sistemi varsa, Wizard looking for new hardware penceresi belirir. No, not at this time ﬂ›kk›n› seçin ve Next üzerine t›klay›n.

Bilgisayar›n›z›n di¤er ayarlar›na ba¤l› olarak, bu pencere aç›lmayabilir. Öyle oldu¤u takdirde, burada anlat›lan kurulum iﬂlemi sistem taraf›ndan otomatik olarak yap›l›r

Gigaset USB Stick 108’i bilgisayar›n›z›n boﬂ bir USB giriﬂine tak›n. Install

→

software automatically ﬂ›kk›n› seçin ve Next üzerine t›klay›n.

Notlar:

Windows 2000 / XP alt›nda: E¤er Digital signature not found uyar›s› ile

♦

karﬂ›laﬂ›rsan›z, bu uyar›y› yok say›n ve otomatik kuruluma devam edin. Windows 98SE / ME alt›nda: Sürücünün kurulumuna devam etmek için

♦

Windows kurulum CD’nizi takman›z istenebilir. Bu nedenle bu CD’ yi elinizin alt›nda bulundurmal› veya Windows kurulum dosyalar›n›n bilgisayar›n›zda bulundu¤u dizini girmelisiniz.

♦

Sizden istendi¤i takdirde, bilgisayar›n›z› yeniden baﬂlat›n.

Kurulumdan sonra iﬂletim sisteminize ba¤l› olarak bir veya iki pencere belirecek ve kurulumu bitirmeniz istenecektir.

Gigaset USB Stick 108

→ Finish üzerine t›klay›n.

Bu, kurulum program›n› kapatacakt›r. Kulland›¤›n›z Windows iﬂletim sistemi sürümüne göre, bilgisayar›n›z› yeniden baﬂlatman›z istenebilir.

5Gigaset USB Stick 108

Kurulum Kontrolü

Kurulum baﬂar›l› bir ﬂekilde gerçekleﬂmiﬂse, art›k Gigaset WLAN Adapter Monitor’ ü kullanabilirsiniz. Gigaset WLAN Adapter Monitor ile Gigaset USB Stick 108’inizi ayarlayabilir ve di¤er a¤ adaptörlerine veya Eriﬂim Noktas›na ba¤lant› kurabilirsiniz. Gigaset WLAN Adapter Monitor görev çubu¤unun durum bölgesinde bir ikonla temsil edilir. Bu ikon size, ayr›ca bir ba¤lant›n›z›n olup olmad›¤›n› da gösterir.

Görev çubu¤unuzun durum bölgesi aﬂa¤›daki gibi görünebilir.

Simge yok:

E¤er yaz›l›m baﬂlat›lmam›ﬂsa, önce Gigaset WLAN Adapter Monitor’ü elle açmaya çal›ﬂ›n.

→

Baﬂlat menüsünde, Start – Programs – Gigaset USB Stick 108 – Gigaset

Adap

Adapter Monitor’ü seçin.

Aç›lmad›¤› takdirde kurulum baﬂar›s›z olmuﬂtur.

→

Yaz›l›m› kald›r›n.

→

Yaz›l›m› tekrar yükleyin.

Yaz›l›m baﬂlat›lmam›ﬂ.

Yaz›l›m mevcut, ikon üzerinde k›rm›z› top:

Gigaset USB Stick 108 tak›l› de¤il

‹kon üzerinde k›rm›z› çarp›:

A¤a ba¤lant› yok

‹kon üzerinde yeﬂil top:

Ba¤lant› kurulu

‹kondaki renkli çubuklar›n say›s› ba¤lant› kalitesini gösterir.

Gigaset USB Stick 108

Güvenlik ayarlar›

Güvenlik ayarlar› varsay›lan ayar olarak devre d›ﬂ› b›rak›lm›ﬂt›r. Güvenlik ayarlar›n› etkinleﬂtirmeniz ﬂiddetle önerilir. Lütfen CD-ROM içerisinde yer alan detayl› kullan›m talimatlar›na bak›n›z.

Önemli not:

Baﬂar›l› bir iletiﬂim, WLAN üzerindeki tüm bileﬂenlerin ayn› güvenlik ayarlar›na sahip olmalar›na ba¤l›d›r.

Tüm elektrikli ve elektronik cihazlar, normal ev çöpünde ayr› bir ﬂekilde, yasalar›n öngördü¤ü yerlerde toplanarak at›lmal›d›r. Kullan›lmayan eski cihazlar›n yasalara uygun biçimde elden ç›kar›lmas› ve ayr› bir yerde toplanmas›, olas› çevre ve sa¤l›k sorunlar›n› önlemeyi hedefler. Bu iﬂlem, eski elektrikli ve elektronik cihazlar›n geri dönüﬂüm yoluyla yeniden kullan›ma kazand›r›lmas› için ﬂartt›r. Eski cihazlar›n yasalara uygun biçimde elden ç›kar›lmas›na iliﬂkin daha ayr›nt›l› bilgi için belediyenin ilgili birimlerine veya ürünü ald›¤›n›z sat›c›ya baﬂvurabilirsiniz.

Gigaset USB Stick 108

Müﬂteri Hizmetleri (Customer Care)

Internet adresimiz: www.siemens.com/gigaset

Onar›m gerekti¤inde veya garanti ve garanti haklar›n›z hakk›nda h›zl› ve güvenilir bir ﬂekilde yard›m almak için ça¤r› merkezimize baﬂvurun:

Telefon Numaras›: (0216) 459 98 59 Faks Numaras›: (0216) 459 98 58

Lütfen faturan›z› haz›r bulundurun.

Ürünlerimizin yetkili sat›c›lar taraf›ndan sat›lmad›¤› ülkelerde, de¤iﬂtirme veya onar›m hizmeti sunulmamaktad›r.

Onay

Bu cihaz, Türkiye'de kullan›lmak üzere tasarlanm›ﬂt›r. Ülkelere özgü özellikler göz önünde bulundurulmuﬂtur. Siemens Home and Office Communication Devices GmbH & Co. KG, bu cihaz›n 1999/5/EC Yönergesinin temel ﬂartlar›na ve di¤er ilgili kurallar›na uydu¤unu beyan eder. 1999/5/EC Yönergesine uygunluk bildiriminin bir kopyas›n› Internet'te http://www.siemens.com/gigasetdocs adresinden edinebilirsiniz.

‹thalatc› Firma: Siemens Sanayi ve Ticaret A.ﬁ. Yakac›k Yolu No: 111 34861 Kartal ‹STANBUL

Telefon: 0216 459 2000 Web: www.siemens.com.tr

Üretici Firma Ad› ve Adresi Siemens Home and Office Communication Devices GmbH & Co.KG Schlavenhorst 66 D-46395 Bocholt Telefon: + 49 89 7220 Fax: +49 89 722 913 311 Web: www.siemens.com.

Gigaset USB Stick 108

Uygunluk de¤erlendirme kuruluﬂu:

CETECOM ICT Service GmbH Untertürkheimer SlraBe 6-10 66117 Saarbrücken GERMANY

Telefon: +49 (0) 6 81 5 98-0 Faks: +49 (0) 6 81 5 98 -900 75 e-posta: info@ict.cetecom.de

Cihaz›n kullan›m ömrü 7 y›ld›r*

Ça¤r› Merkezimiz

Müﬂteri Hatt›: 0 216 459 98 59 Bayi Hatt›: 0 216 459 98 60 Faks: 0 216 459 98 58

Teknik Servis Noktalar›m›z

TELESERVICE International Telefon Onar›m ve Tic. Ltd. ﬁti.

‹STANBUL

Prof. Dr. Fahrettin Kerim Gökay Cad. No: 31-1 81190 Altunizade - ‹STANBUL Tel: 0 216 511 5611 Faks: 0216 544 5656

ANKARA

Mithatpaﬂa Cad. No.31, 06420 K›z›lay - ANKARA Tel: 0 312 430 1222 Faks: 0 312 435 4631

D‹YARBAKIR

‹nönü Cad. Büyük Otel Alt› No:4/C Da¤kap› - D‹YARBAKIR Tel: 0 412 228 3900 Faks: 0 412 228 8088

BAﬁARI Teknik Servis A.ﬁ.

* Üretici firma, üretim tarihinden itibaren 7 yıl boyunca cihaz ile ilgili teknik servis deste¤i sa¤lamakla yükümlüdür.

‹STANBUL - BOSTANCI

‹çerenköy Mah. Yeﬂilvadi Sok. No.6 (APS Binas› Yan›) Bostanc› - ‹STANBUL Tel: 0 216 578 3700 - 0 216 578 3737 Faks: 0 216 578 3799

‹STANBUL - BEﬁ‹KTAﬁ

Barbaros Bulv. Özgür Apt. 47/A Beﬂiktaﬂ - ‹STANBUL Tel: 0 212 327 1632 Faks: 0 212 327 1339

‹STANBUL - BAKIRKÖY

Dikilitaﬂ ‹ncirli Cad. No:81/1-1 Bak›rköy - ‹STANBUL Tel: 0 212 660 2502 Faks: 0 212 570 5488

ANKARA (KIZILAY) SERV‹S

Cumhuriyet Mah. Sakarya Ca. 1/8 K›z›lay - ANKARA Tel: 0 312 40 5665

‹ZM‹R

ﬁair Eﬂref Bulvar›, No.3/3, Uz Merkez, Çankaya - ‹ZM‹R Tel: 0 232 483 4040 Faks: 0 232 482 1514

ADANA

Reﬂat Bey Mah. 5.Sok. Özler Apt. No.5 Seyhan - ADANA Tel: 0 322 457 5900 Faks: 0 322 457 8860

BURSA

Fevzi Çakmak Cad. Fomora ‹ﬂ Merk. No.79 Z-11 16200 - BURSA Tel: 0 224 271 8266 Faks: 0 224 272 0977

D‹YARBAKIR

Ekinciler Cad. AZC Plaza Zemin Kat No:27/C, Yeniﬂehir - D‹YARBAKIR Tel: 0 412 229 6700 Faks: 0 412 229 6701

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

(

Siemens Home and Office Communication Devices GmbH & Co. KG

Gigaset USB Stick 108

Uygunluk Bildirimi

Biz, Siemens Home and Office Communication Devices GmbH & Co. KG Frankenstrasse 2 46395 Bocholt Germany

aúa÷ıda belirtilen ürünün, CETECOM ICT Services GmbH tarafından sertifikayla onaylanmıú Tam Kalite Güvencesi Sistemimize göre üretildi÷ini ve aúa÷ıdaki yönergeye uygun oldu÷unu beyan ederiz.

ANNEX V, Directive 1999/5/EC ( R&TTE )

: „Gigaset USB Stick 108“ IM2* Versiyonu

Ürün

Directive 1999/5/EC ( R&TTE ) konsey yönergesindeki temel taleplere uygunlu÷un varsayılması úunlara dayanmaktadır:

Madde 3.1 a) Güvenlik: EN 60 950-1

IEEE 802.11 standardına uygun WLAN cihazı

ile eúde÷er 73/23/EC )

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Madde 3.1 a) EMF/SAR: EN 50 392 ( AB Konseyi Tavsiyesi 1999/519/EC ) Madde 3.1 a) Acoustic ùok: ølgili de÷il

Madde 3.1 b) EMC: EN 301 489-1 / EN 301 489-17

Madde 3.2 Radyo/telsiz: EN 300 328

Ürün Avrupa Onay øúareti CE ve yetkili kuruluúu belirten 0682 etiketlenmiútir.

Ürün üzerinde yapılan yetki dıúı de÷iúiklikler bu beyanı geçersiz kılar.

Resmi makamlar frekans bildirgesindeki 6.4 maddesi uyarınca bilgilendirilmiútir.

* Resmi onaya ba÷lı olarak Türkiye’ de kullanılmak üzere tasarlanmıútır.

( ile eúdeger 89/336/EC )

koduyla

11Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

( eq

Siemens Home and Office Communication Devices GmbH & Co. KG

Gigaset USB Stick 108

Declaration of Conformity

We, Siemens Home and Office Communication Devices GmbH & Co. KG Frankenstrasse 2 46395 Bocholt Germany

declare, that the hereinafter mentioned product is assessed according to our Full Quality Assurance System certified by CETECOM ICT Services GmbH in compliance with

Annex V of the Directive 1999/5/EC ( R&TTE )

Product: „Gigaset USB Stick 108“ IM2* Version

WLAN Device according IEEE 802.11

The presumption of conformity with the essential requirements regarding Directive 1999/5/EC ( R&TTE ) is ensured according to

Art. 3.1 a) Safety: EN 60 950-1

uivalent to Directive 73/23/EC )

13Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Art. 3.1 a) EMF/SAR: EN 50 392 Art. 3.1 a) Acoustic Shock: Not applicable

Art. 3.1 b) EMC: EN 301 489-1 / EN 301 489-17 Art. 3.2 Radio: EN 300 328 The product is labelled with the European approvals marking CE 0682

including Notified Body and Equipment Class Identifier. Any unauthorized modification of the product voids this declaration. National authorities are informed according to article 6.4 of frequency notification.

* Also intended for use in Turkey, depending on national approval.

( Council Recommendation 1999/519/EC )

( equivalent to Directive 89/336/EC )

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

igbti

k108f /

Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

WEEE

België/Belgique/Belgien

Elektrische en elektronische producten mogen niet bij het huisvuil worden aangeboden maar dienen naar speciale inzamelingscentra te worden gebracht die zijn bepaald door de overheid of plaatselijke autoriteiten. Het symbool van de doorgekruiste vuilnisbak op het product betekent dat het product valt onder Europese richtlijn 2002/96/EC. De juiste manier van weggooien en afzonderlijke inzameling van uw oude apparaat helpt mogelijke negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen. Het is een eerste vereiste voor hergebruik en recycling van tweedehandse elektrische en elektronische apparaten. Voor meer informatie over het weggooien van uw oude apparaat, dient u contact op te nemen met uw gemeente, afvalverwerkingsbedrijf of de winkel waar u het product heeft gekocht.

La procédure d'élimination des produits électriques et électroniques diffère de celle des déchets municipaux et nécessite l'intervention de services désignés par le gouvernement ou les collectivités locales. Le symbole de la poubelle barrée signifie que la directive européenne 2002/96/ EC s'applique à ce produit. Le tri et la collecte séparée de vos appareils usagés aide à prévenir toute conséquence négative pour l'environnement ou pour la santé publique. Il s'agit d'une condition primordiale pour le traitement et le recyclage des équipements électriques et électroniques usagés. Pour plus d'informations sur le traitement des appareils usagés, contacter votre mairie, la déchetterie la plus proche ou le revendeur du produit.

IGigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Cataluña

Gigaset USB Stick 108

Alle Elektro- und Elektronikgeräte sind getrennt vom allgemeinen Hausmüll über dafür staatlich vorgesehene Stellen zu entsorgen. Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie 2002/96/ EC. Die sachgemäße Entsorgung und getrennte Sammlung von Altgeräten dienen der Vorbeugung von potenziellen Umwelt- und Gesundheitsschäden. Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte. Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst oder dem Fachhändler, bei dem Sie das Produkt erworben haben.

Tots els productes elèctrics i electrònics s'han de deposar i eliminar separadament de la resta d'escombraries i s'han d'utilitzar els recursos de recollida designats pel govern o les autoritats locals. El símbol, representat per una paperera i un senyal de prohibit, que apareix en el producte implica que aquest producte està regit per la Directiva europea 2002/96/CE. La correcta eliminació i la recollida selectiva del seu aparell vell ajudarà a prevenir potencials conseqüències negatives per al medi ambient i per a la salut humana. També és la condició prèvia indispensable que possibilita que es puguin reutilitzar i reciclar els aparells elèctrics i electrònics usats. Per obtenir més informació sobre l'eliminació del seus aparells usats, posi's en contacte amb el seu ajuntament, el servei de recollida d'escombraries o amb la tenda on va adquirir el producte.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Česká republika

Veškeré elektrické a elektronické výrobky musí být likvidovány odděleně od komunálního odpadu prostřednictvím určených sběrných míst stanovených vládou nebo místními úřady. Tento symbol škrtnuté popelnice na kolečkách znamená, že se na produkt vztahuje evropská směrnice 2002/96/ES.

Správná likvidace a samostatný sběr starých přístrojů pomůže prevenci před negativními důsledky na životní prostředí a lidské zdraví. Je předpokladem opakovaného použití a recyklace použitého elektrického a elektronického zařízení. Podrobnější informace o likvidaci starých přístrojů si prosím vyžádejte od místního úřadu, podniku zabývajícího se likvidací odpadů nebo v obchodě, kde jste produkt zakoupili.

Danmark

Alle elektriske og elektroniske produkter skal bortskaffes separat fra det kommunale husholdningsrenovationssystem via særskilte indsamlingssystemer f.eks. på genbrugsstationerne. Symbolet med affaldsspanden med et kryds over på produktet betyder, at produktet er omfattet af EU-direktiv 2002/96/EF. Korrekt bortskaffelse og separat indsamling af dit gamle apparat vil bidrage til at undgå potentielt negative konsekvenser for miljøet og for den menneskelige sundhed. Det er en forudsætning for genbrug og genanvendelse af brugt elektrisk og elektronisk udstyr. Yderligere oplysninger om bortskaffelse af dit gamle apparat kan du få hos kommunalforvaltningen, renovationsselskabet eller i den butik, hvor du har købt produktet.

IIIGigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Deutschland

Ελληνική Δημοκρατία

Όλα τα ηλεκτρικά και ηλεκτρονικά προϊόντα πρέπει να απορρίπτονται ξεχωριστά εκτός του δικτύου δημοτικών απορριμμάτων, σε ειδικούς χώρους συλλογής που ορίζονται από την κυβέρνηση ή τις τοπικές αρχές. Αυτό το σύμβολο του διαγραμμένου κάδου με ροδάκια πάνω στο προϊόν σημαίνει ότι το προϊόν Κοινοβουλίου. Η σωστή απόρριψη και η ξεχωριστή συλλογή των παλιών σας συσκευών θα βοηθήσει στην πρόληψη τυχόν αρνητικών επιδράσεων στο περιβάλλον και την ανθρώπινη υγεία. Είναι προϋπόθεση για την επαναχρησιμοποιήση και την ανακύκλωση χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Για πιο λεπτομερείς πληροφορίες σχετικά με την συσκευών, παρακαλούμε επικοινωνήστε με τη δημοτική υπηρεσία, το φορέα αποκομιδής απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

Gigaset USB Stick 108

υπόκειται στην Οδηγία 2002/96/ΕΚ του Ευρωπαϊκού

απόρριψη των παλιών σας

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

España

France

VGigaset USB Stick 108

No tire nunca el equipo con la basura doméstica. Cuando se quiera desprender de él, deposítelo en un punto limpio. Si no sabe donde se encuentra el mas cercano a su domicilio consúltelo en su ayuntamiento. El embalaje de este producto es reciclable, deposítelo en un contenedor para papel y cartón. El símbolo del contenedor con la cruz significa que cuando el equipo haya llegado al final de su vida útil, deberá ser llevado a los centros de recogida previstos, y que no será gestionado como un residuo urbano.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Ireland

Gigaset USB Stick 108

All electrical and electronic products should be disposed of separately from the municipal waste stream via designated collection facilities appointed by the government or the local authorities. This crossed-out wheeled bin symbol on the product means the product is covered by the European Directive 2002/96/EC. The correct disposal and separate collection of your old appliance will help prevent potential negative consequences for the environment and human health. It is a precondition for reuse and recycling of used electrical and electronic equipment. For more detailed information about disposal of your old appliance, please contact your city office, waste disposal service or the shop where you purchased the product.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Italia

INFORMAZIONE AGLI UTENTI ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151"Attuazi-

one delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Magyarország

Minden elektromos/elektronikus készüléket az általános háztartási hulladéktól elkülönítve kell kezelni és a vonatkozó állami szabályozást be kell tartani. Ha a terméken egy áthúzott szemetes ikont lát, az azt jelenti, hogy a termék megfelel az európai 2002/96/EC szabályozásnak.

Az elhasznált készülékek szakszerû kezelése és elkülönített gyûjtése a környezeti és egészségi károsító hatások megelõzését szolgálják. Mindez elõfeltétele a használt elektromos és elektronikus eszközök újra-felhasználhatóságának. Részletes információt kaphat az elhasznált készülékek kezelésérõl a helyi hatóságoknál, a hulladék-kezelõ társaságnál, vagy a szak-kereskedõnél, akitõl a terméket vásárolta.

VIIGigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

VIII

Nederland

Österreich

Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Polska

Portugal

IXGigaset USB Stick 108

To u rządzenie jes t oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Todos os equipamentos eléctricos e electrónicos devem ser eliminados de forma separada do lixo doméstico comum, utilizando os pontos de recolha legalmente previstos para o efeito. O símbolo constituído por um contentor de lixo assinalado com uma cruz indica que o produto está abrangido pela Directiva n.º 2002/96/CE.

A correcta eliminação e a recolha selectiva de equipamentos usados destinamse à prevenção de potenciais danos para o ambiente e para a saúde, sendo também condição essencial para a reutilização e a reciclagem de equipamentos eléctricos e electrónicos inutilizados.

Poderá obter informações mais completas sobre a eliminação de equipamentos usados junto dos serviços municipalizados, dos serviços de recolha do lixo, da loja onde comprou o produto ou do respectivo distribuidor.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Schweiz/Suisse/Svizzera

Hinweis zur Entsorgung

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltabfall entsorgt werden, sondern muss einer Verkaufsstelle oder an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden gemäss Verordnung über die Rückgabe, Rücknahme und Entsorgung elektrischer und elektronischer Geräte (VREG). Die Werkstoffe sind gemäss ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie eine wichtigen Beitrag zum Schutze der Umwelt.

Remarque concernant le recyclage

Cet appareil ne doit en aucun cas être éliminé avec les déchets normaux lorsqu'il a atteint sa fin de vie. Il doit par contre être rapporté à un point de vente ou à un point centralisé de récupération des appareils électroniques et électriques selon l'ordonnance sur la restitution, la reprise et l'élimination des appareils électriques et électroniques (OREA). Les matériaux sont selon leurs marquages réutilisables. Par leur réutilisation, leur remise en valeur ou toute autre forme de nouvel emploi, vous contribuez de manière importante à la protection de l'environnement.

Nota concernente il riciclaggio

Questo apparecchio non deve in nessun caso essere eliminato a traverso la spazzatura normale alla fine della propria funzione. Si deve invece portare o ad un punto di vendita oppure ad un punto di smaltimento per apparecchi elettrici e elettronici secondo l'ordinanza concernente la restituzione, la ripresa e lo smaltimento degli apparecchi elettrici ed elettronici (ORSAE). I materiali sono riutilizzabili secondo la propria denominazione. Con la riutilizzazione, o tutt' altro impiego di questi materiali, contribuite in maniera importante alla protezione dell' ambiente.

Gigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Slovenija

XIGigaset USB Stick 108

Obvestilo:

Ravnanje z odpadno električno in elektronsko opremo (OEEO) v državah EU. Prečrtan smetnjak na kolesih je označba na produktu, ki označuje, da produkt zapade pod Direktivo evropskega Parlamenta in Sveta 2002/96/EC.

Ločeno zbiranje:

Uporabniki električne in elektronske (v nadaljnjem besedilu: EE) opreme, morajo odpadno EE opremo zbirati ločeno. Ločeno zbiranje je pogoj za obdelavo, recikliranje in ponovno uporabo EE opreme, s čimer prizanašamo naravnim virom.

Vračilni in zbiralni sistemi:

Za oddajo odpadne EE opreme po 1.1.2006 vas prosimo, da uporabite vračilne in zbiralne sisteme. Odpadno EE opremo lahko pod določenimi pogoji vrnete tudi brezplačno ob nakupu nove EE opreme. Informacije o tem dobite na prodajnem mestu EE opreme.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

XII

Slovensko

Suomi

Gigaset USB Stick 108

NAKLADANIE S ELEKTROZARIADENÍM INFORMAČNÝ LETÁK

• Nefunkčné, vyradené, resp. opotrebované (podľa Vášho zváženia) elektronické zariadenie, je potrebné odovzdať na miestach na to určených.

• Elektronické zariadenie je potrebné separovať od nevytriedeného komunálneho odpadu a odovzdať ho vcelku (myslí sa tým aj s batériou, prípadne nabíjačkou.)

• Pokiaľ sa so starým elektronickým zariadením nebude nakladať podľa uvedených bodov, môže dôjsť k negatívnemu vplyvu na životné prostredie a taktiež aj na zdravie ľudí.

• Ak však staré elektronické zariadenie odovzdáte na miestach na to určených, samotný spracovateľ garantuje jeho zhodnotenie (materiálové, alebo iné), čím aj Vy prispievate k opätovnému použitiu jednotlivých súčastí elektronického zariadenia a k ich recyklácii.

• Všetky informácie na tomto letáku sú zhrnuté pod symbolom uvedeným na každom elektronickom zariadení.

• Účel tohoto grafického symbolu spočíva v spätnom odbere a oddelenom zbere elektroodpadu. Nevyhadzovať v rámci komunálneho odpadu! Odpad je možné spätne odobrať na miestach na to urených!

Hävitä käytetyt sähkö- ja elektroniikkalaitteet viemällä ne paikallisten viranomaisten järjestämiin asianomaisiin erilliskeräyspisteisiin. Älä laita niitä sekajätteeseen. Kuvatunnus, jossa pyörillä varustetun jäteastian yli on vedetty risti, osoittaa, että tuote on Euroopan unionin direktiivin 2002/96/EY (WEEE) mukainen. Käytettyjen laitteiden asianmukainen hävittäminen ja erilliskeräys vähentävät ympäristölle ja terveydelle aiheutuvia haittoja. Tämä on käytettyjen sähkö- ja elektroniikkalaitteiden uudelleenkäytön ja kierrätyksen edellytys. Lisätietoja käytetyn laitteen hävittämisestä saat paikallisilta viranomaisilta, jätehuoltoyhtiöiltä tai laitetta myyvästä liikkeestä.

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1038

R1012Z143 /

df /

Sverige

Alla elektriska apparater ska avfallshanteras separat från vanligt hushållsavfall på för ändamålet avsedda platser.

Om en symbol med en överstruken soptunna finns på en produkt gäller direktiv 2002/96/EC för produkten. Korrekt avfallshantering och separat insamling av förbrukade apparater förebygger potentiella skador på miljö och hälsa. Dessutom är det en förutsättning för återanvändning och återvinning av förbrukade elektriska apparater. Utförlig information om avfallshantering av förbrukade apparater finns hos din kommun, avfallshanteringstjänst eller hos fackhandlaren där du köpte produkten.

United Kingdom

All electrical and electronic products should be disposed of separately from the municipal waste stream via designated collection facilities appointed by the government or the local authorities. This crossed-out wheeled bin symbol on the product means the product is covered by the European Directive 2002/96/EC. The correct disposal and separate collection of your old appliance will help prevent potential negative consequences for the environment and human health. It is a precondition for reuse and recycling of used electrical and electronic equipment. For more detailed information about disposal of your old appliance, please contact your local council refuse centre or the original supplier of the product.

XIIIGigaset USB Stick 108

Gig

t USB Sti

k 108 /

ltil

gg / A31008

M1032

R1011T743 /

tf /

Service Center

XIVGigaset USB Stick 108

Abu Dhabi 0 26 42 38 00 Argentina Australia Austria

0800-888-9878 1300 665 366

05 17 07 50 04 Bahrain 40 42 34 Bangladesh Belgium Bosnia

017 527447

0 78 15 22 21

033 276 649 Herzegovina

Brazil

Grande Capitais e

Regiões

Metropolitanas:

4003 3020

Demais localidades:

0800 707 1248 Brunei

02 430 801 Bulgaria 02 873 94 88 Cambodia Canada

12 800 500

701-355-3984 China 0 21 400 670 6007 Croatia

016 10 53 81

Czech

233 032 727

Republic Denmark Dubai Egypt Estonia Finland France Germany Greece Hong Kong

35 25 86 00 04 3966433 02 33 34 111 6 304 797 09 23 11 34 25 01 56 38 42 00 01805 333 220 0801 11 11 11 6

2861 1118 Hungary 06 14 71 24 44 Iceland India

520 3000

22 24 98 70 00 - 70

40 Ireland Italy Jordan

18 50 77 72 77

199 15 11 15

0 64 39 86 42 Kenya 2 72 37 17

2 45 41 78

Kuwait

Gigaset USB Stick 108 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Security

EL: Υποδείξεις ασφαλείας

HR: Sigurnosne upute

HU: Biztonsági előírások

SK: Bezpečnostné pokyny

SL: Opozorila za varno uporabo

Kurzbedienungsanleitung

Quick Start Guide

Guide d’installation rapide

Manual de instrucciones abreviado

Краткое руководство по обслуживанию

Skrócona instrukcja obsługi

Stručný návod k obsluze

Guia de Referência Rápida

WEEE

Service Center
