ME 3830B
Kombi-Feldstärkemeßgerät für elektrische und magnetische
Wechselfelder von 5 Hertz bis 100 Kilohertz
Bedienungsanleitung
Bitte lesen Sie diese Bedienungsanleitung unbedingt vor der ersten Inbetriebnahme aufmerksam durch.
Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Geräts.
GIGAHERTZ
SOLUTIONS
R
1
Die Feldstärkemeßgeräte der Baureihe ME 3 von GIGAHERTZ SOLUTIONS®setzen neue Maßstäbe in der Meßtechnik für niederfrequente Wechselfelder: Professionelle Meßtechnik wurde mit
einem weltweit einmaligen Preis-Leistungsverhältnis realisiert. Möglich wurde dies durch den konsequenten Einsatz innovativer und teilweise zum Patent angemeldeter Schaltungselemente sowie
modernste Fertigungsverfahren.
Das von Ihnen erworbene Gerät ermöglicht eine qualifizierte Aussage zur Belastung mit elektrischen und magnetischen Wechselfeldern gemäß den vorgeschriebenen Meßverfahren der international anerkannten Richtlinien für Bildschirmarbeitsplätze (TCO / MPR) und im vollen vom
“Standard der baubiologischen Meßtechnik” (Maes 1998) empfohlenen Frequenzbereich, also von
5 Hz bis 100 kHz.
Das ME 3830B ist konform mit den einschlägigen CE-Richtlinien 98/336/EWG, 92/31/EWG,
EN50082-1 und EN55011.
Wir danken Ihnen für das Vertrauen, daß Sie uns mit dem Kauf des ME 3830B bewiesen haben.
Wir sind überzeugt, daß es Ihre Erwartungen voll erfüllen wird und wünschen Ihnen nützliche
Erkenntnisse mit dem Gerät.
Inhaltsverzeichnis
Seite
Sicherheitshinweise ........................................................................................................................2
Vorbereitung der Messung, 16 Hz Filter .........................................................................................3
Meßanleitung - elektrische Wechselfelder ......................................................................................3
Meßanleitung - magnetische Wechselfelder ...................................................................................5
Auto-Power-Off, Literaturhinweise .................................................................................................7
Technische Daten ..........................................................................................................................8
Sicherheitshinweise:
Bitte lesen Sie diese Bedienungsanleitung unbedingt vor der ersten Inbetriebnahme aufmerksam
durch. Sie gibt wichtige Hinweise für die Sicherheit, den Gebrauch und die Wartung des Geräts.
Die für die Messung des elektrischen Feldes notwendige Erdung des Meßgeräts mit dem beigefügten Erdungskabel sollte an einem blanken Wasser-, Gas- oder Heizungsrohr durchgeführt werden. Wenn keine andere Erdungsmöglichkeit besteht, kann der Elektrofachmann behelfsweise
auch am Schutzleiter der Schukosteckdose erden. In diesem Fall besteht die Gefahr von Stromschlägen, wenn die Erdungsklemme mit der stromführenden Phase in Berührung kommt.
Das Meßgerät nicht in Berührung mit Wasser bringen oder bei Regen benutzen. Reinigung nur von
außen mit einem schwach angefeuchteten Tuch. Keine Reinigungsmittel oder Sprays verwenden.
Vor der Reinigung des Geräts oder dem Öffnen des Gehäuses ausschalten und alle mit dem Gerät
verbundenen Kabel entfernen. Es befinden sich keine durch den Laien wartbaren Teile im Inneren
des Gehäuses.
Aufgrund der hohen Auflösung des Meßgeräts ist die Elektronik hitze-, stoß- und berührungsempfindlich. Deshalb nicht in der prallen Sonne oder auf der Heizung o.ä. liegen lassen, nicht fal-
2
© by GIGAHERTZ SOLUTIONS®GmbH, 90579 Langenzenn
GIGAHERTZ
SOLUTIONS
R
len lassen oder im geöffnetem Zustand an den Bauelementen manipulieren.
Dieses Gerät nur für die vorgesehenen Zwecke verwenden sowie nur mitgelieferte oder empfohlene Zusatzteile verwenden.
Meßanleitung
Vorbemerkung
Hintergrundinformationen zu den Auswirkungen von elektrischen und magnetischen Wechselfeldern auf den menschlichen Organismus, zur Meßtechnik und zu Abhilfemaßnahmen finden Sie in
der beiliegenen Broschüre.
Vorbereitung der Messung
1. Batteriefach öffnen. Batterie an den Batterieclip anschließen, ins Batteriefach einlegen und Batteriefach wieder verschließen.
2. Für die eine Haus- oder Arbeitsplatzmessung sollten alle typischen Verbraucher eingeschaltet
sein, auch solche, die sich nur manchmal selbsttätig einschalten, z.B. Kühlschrank, elektrische
Speicherheizung (auch in Nebenräumen). Durch Ein- und Abschalten einzelner Verbraucher
kann man die wesentlichen Verursacher eingrenzen. Durch Abschalten des ganzen Stromkreises mittels der Sicherungsautomaten im Haussicherungskasten kann man feststellen, welche
Felder im Haus und welche außerhalb erzeugt werden, z.B. durch Hochspannungslei-tungen,
Bahnstrom, Trafohäuschen oder Installationen angrenzender Nachbarwohnungen.
3. Eine Skizze des zu vermessenden Ortes und mitprotokollierte Meßwerte erlauben eine nachträgliche Analyse der Situation. Auf diese Weise können zweckmäßige Abhilfemaßnahmen
abgeleitet werden. Insbesondere die Schlaf- und Hauptaufenthaltsorte untersuchen!
4. Das zuschaltbare, feldstärkenproportionale Tonsignal vereinfacht eine sondierende Messung.
5. Um eine Freihandmessung zu vereinfachen ist das Gerät ab Werk
mit einem internen 16 Hz Hochpaß-Filter versehen. Für eine Stativmessung ab 5 Hz kann dieser mit dem Mikro-Schiebeschalter
auf der kleinen Platine im Innern des Gehäuses aktiviert (Schalterhebel ist unten) / deaktiviert (Schalterhebel ist oben) werden.
Abb. 01

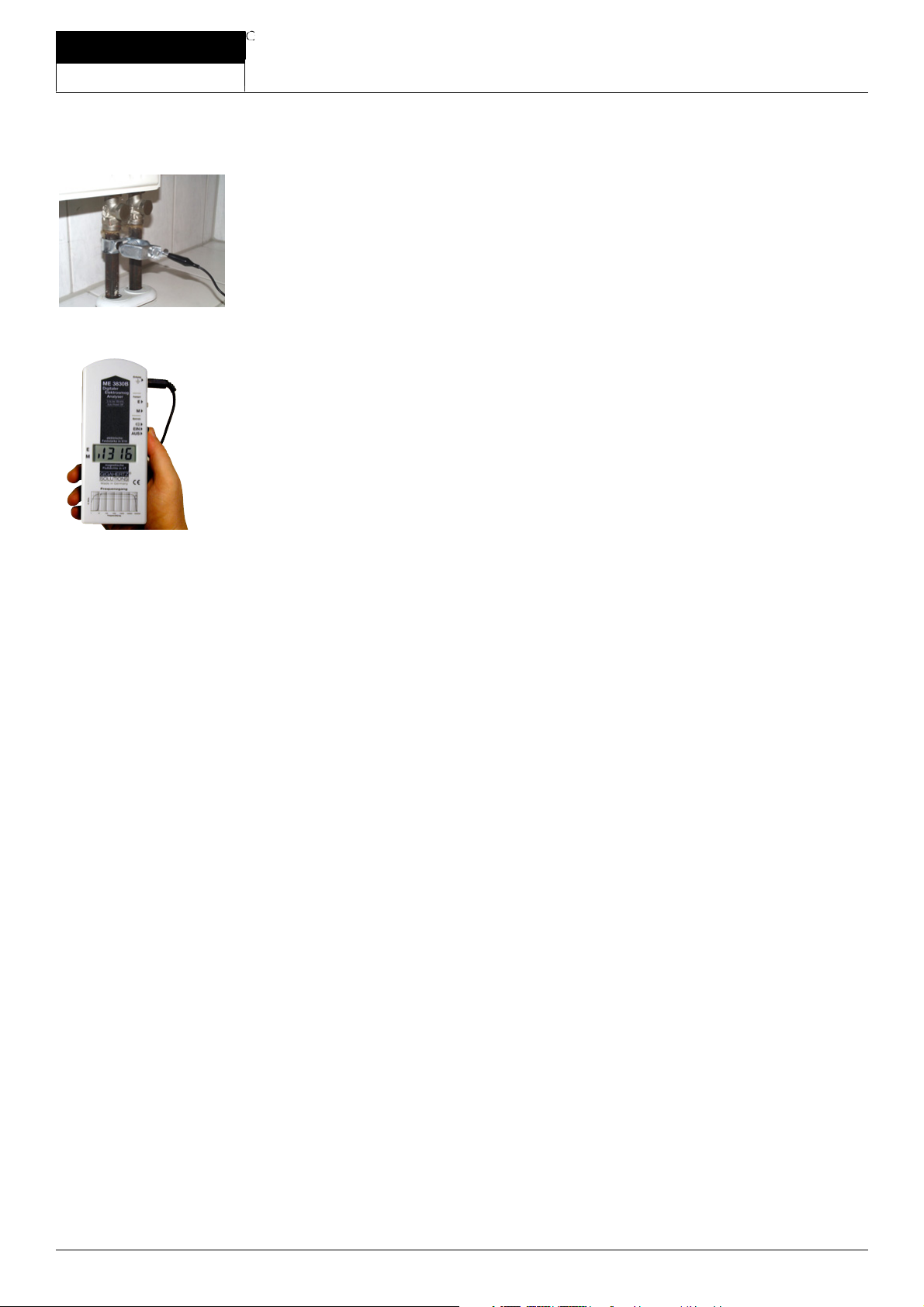

Meßanleitung - elektrische Wechselfelder
Für zuverlässige, reproduzierbare Ergebnisse gemäß den einschlägigen Richtlinien (TCO, MPR II,
TÜV) muß vor der Messung elektrischer Wechselfelder das Meßgerät mittels des beigefügten
Erdungskabels mit Erdpotential verbunden werden. Eine zuverlässige Aussage über elektrische
Wechselfelder ist ohne vorschriftsmäßige Verbindung zum Erdpotential nicht möglich.
3
© by GIGAHERTZ SOLUTIONS®GmbH, 90579 Langenzenn
Meßanleitung
GIGAHERTZ
SOLUTIONS
R
