Bestnr. 10 03 68
ME 3030 B
Combi-veldsterkte meter
Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische
gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige
andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC BENELUX B.V.
Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische
eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.
© Copyright 2010 by CONRAD ELECTRONIC BENELUX B.V.
Internet
: www.conrad.nl of www.conrad.be
ME 3030B
Combi- veldsterkte- meter voor elektrische en magnetische wisselvelden van
16 Hertz tot 2 Kilohertz
De veldsterktemeters van de serie ME 3 van de firma GIGAHERTZ SOLUTIONS® zetten nieuwe
normen in de meettechniek voor laagfrequente wisselvelden: professionele meet-techniek werd
met een wereldwijd unieke prijs/-prestatieverhouding gerealiseerd. Dit werd mogelijk gemaakt door
het consequent gebruik van innovatieve en ten deels bij het patent aangemelde schakelelementen
en door de moderne productiewijze.
Met dit apparaat is het mogelijk een gekwalificeerd oordeel af te geven over de belasting met
elektrische en magnetische wisselvelden, conform de voorgeschreven meetprocedures van de
internationale erkende richtlijnen voor beeldschermwerkplekken (TCO /MPR) en de aanbevelingen van de bouwbiologie in het frequentiebereik van 16 Hz (treinstroom) tot 2 kHz.
De ME 3030B is conform de CE -richtlijnen 98/336/EWG, 92/31/EWG, EN50082-1 en EN55011.
Wij danken u voor het vertrouwen, dat u door de aankoop van de HF 32D bewezen heeft. Wij zijn
ervan overtuigd, dat de meter aan uw verwachtingen zal voldoen en wensen u bruikbare kennis
met het apparaat.
Inhoudsopgave
pagina
Veiligheidsaanwijzingen 2
Voorbereiding van de meting 3
Meethandleiding - elektrische wisselvelden 3
Meethandleiding - magnetische wisselvelden 5
Batterij, geluid, literatuur, verdere producten 7
Technische gegevens 8
Veiligheidsaanwijzingen:
Lees voordat u de meter in gebruikt neemt eerst deze gebruiksaanwijzing zorgvuldig en volledig
door. U vindt hier belangrijke aanwijzingen voor de veiligheid, het gebruik en het onderhoud van dit
apparaat.
Voor het meten van een elektrisch veld is het noodzakelijk de meter te aarden via het meegeleverde aardkabel. Dit kan het beste aan een blanke water-, gas- of verwarmingsbuis
doorgevoerd worden. Indien geen andere aarding mogelijk is, kan een elektricien de aarding
desnoods via de aardedraad van een geaard stopcontact doorvoeren. Hierbij bestaat het gevaar
voor een elektrische schok indien de aardeklem met de stroomvoerende fase in aanraking komt.
Let op dat de meter niet in aanraking komt met water of bij regen gebruikt wordt. Uitsluitend de
buitenkant schoonmaken met een licht bevochtigd doek. Beslist geen reinigingsmiddelen of sprays
gebruiken.
Schakel de meter eerst uit voordat u de behuizing schoonmaakt of deze open maakt, verwijder alle
aangesloten kabels. In de meter bevinden zich geen onderdelen die door de leek onderhouden
moeten worden.
Opgrond de hoge resolutie van de meter is de elektronica hitte- stoot- en aanrakingsgevoelig. Laat
de meter daarom niet in de volle zon of op een verwarming of derg. liggen., en niet laten vallen of
bij een open toestand aan de componenten manipuleren.
Het apparaat is uitsluitend te gebruiken voor het doel waarvoor het bestemd is. Gebruik beslist
alleen de bijgeleverde en aanbevolen toebehoren.
2
Handleiding voor het meten
Opmerking vooraf
Achtergrondinformatie over de effecten van elektrische en magnetische wisselvelden op het
menselijk organisme, over de meettechniek en over hulpmaatregelen vindt u in de meegeleverde
brochure.
Voorbereiding van een meting
1. Open het batterijvak en sluit de batterij aan op de clip. Plaats de aangesloten batterij in het
batterijvak en sluit deze weer af.
2. Voor het meten in huis of aan een werkplek moeten alle typische verbruiker ingeschakeld zijn,
ook zulke, die alleen af en toe zichzelf inschakelen, bijv. koelkast, elektrische verwarming (ook
in de zijvertrekken). Door in- en uitschakelen van de enkele verbruikers kunnen de belangrijkste
veroorzakers ingeperkt worden. Door uitschakelen van het gehele stroomcircuit via de
zekeringsautomaat in de meterkast kan vastgesteld worden, welke velden in huis en welke
buiten geproduceerd worden, bijv. door hoogspanningsleidingen, treinstroom, trafohuisjes of
installaties van de in de buurt liggende woningen.
3. Met een schets van het te meten gebied en de genoteerde meetwaarden is er achteraf een
analyse van de situatie mogelijk. Op deze manier kunnen doelgericht hulpmaatregelen afgeleid
worden. Vooral de slaap- en hoofdvertrekken moeten onderzocht worden!
4. Het bijgeschakelde, veldsterkteproportionele toonsignaal vereenvoudigd een sonderende
meting.
Meethandleiding - elektrische wisselvelden
Voor betrouwbare reproduceerbare resultaten conform de geldende richtlijnen (TCO, MPR, TÜV)
moet voor het meten van elektrische wisselvelden de meter m.b.v. de meegeleverde aardkabel
met het aardpotentiaal verbonden worden. Een betrouwbare uitspraak over elektrische
wisselvelden is zonder een regulaire verbinding tot het aardpotentiaal niet mogelijk.
Aarden van de meter en de te meten persoon
Voor het aarden via het bijgeleverde aardkabel kan het beste een blanke
metalen (dus niet geverfd) water-, gas- of verwarmingsbuis gebruikt
worden eventueel met behulp van de aardeklem STV0008 (als optie
verkrijgbaar). Alternatief kan een elektricien ook met een krokodillenklem
direct op de aarddraad van een geaard stopcontact aarden.
Afb. 01
Waarschuwing: in dit geval bestaat het gevaar voor een
elektrische schok indien de fase aangeraakt wordt!
3
Steek de jackplug van de aardekabel in de hiervoor bestemde bus ("Aarde",
"Aardesymbool") en leidt de kabel aan de zijkant van de behuizing naar
achteren.
LET OP : indien de aardekabel of een vinger op de voorkant van de meter ligt
kan de meetwaarde vervalst worden.
Uitvoeren van een meting (elektrische wisselvelden)
Schakel de meter in en zet de schakelaar "veldsoort" op "E" voor elektrische wisselvelden.
Zorg voor een goede aarding van uw zelf! Let bij het meten altijd er op, dat de aardekabel naar
achteren leidt en de metende en de te meten persoon of andere aanwezige personen zich achter
de meter bevinden.
Houdt de meter dicht voor het lichaam (hoe verder u de meter van het lichaam weghoudt of deze
neerlegt, des te meer wordt de weergave vervalst (hoger)). Op de vermoedde veldbronnen
"doelen" resp. indien er geen concrete veldbronnen bekend zijn, systematisch het vertrek
onderzoeken. Handel hiertoe als volgt:
- Voor het eerste overzicht langzaam door het vertrek lopen.
- Blijf vaak staan en meet de veldsterkte naar achteren, links, rechts en naar boven. Let hierbij
steeds op, dat u de aardekabel telkens naar achteren leidt.
- Vervolg de meting in de richting van de sterkste weergave om de veldbron te identificeren, of,
- indien een typische plek bereikt wordt, waar men langer verblijft, bijv. het bed of een werkplek,
moet volgens boven genoemde aanwijzing alle richtingen gecontroleerd en het apparaat in de
positie van de hoogste weergave vastgehouden worden.
- De meetwaarde, die in de richting van de hoogste weergave gemeten wordt, kan in eerste
benadering als de resulterende veldsterkte gebruikt worden.1)
Eveneens moet voor een meting op een statief of als de meter neergelegd wordt, voor het
nauwkeurig meten een persoon of voor een reproduceerbare meting een metalen plaat (50 x 50
cm) rechthoekig en gecentreerd met een afstand van 5 cm achter de meter bevinden.
Voor een slaapplaatsonderzoek moet in elk geval ook onder "slaapomstandigheden", d.w.z. met
uitgeschakeld lampje op het nachtkastje gemeten worden. Het elektrische veld kan onder
omstandigheden zelfs oplopen als het lampje uitgeschakeld wordt (opgrond van een hogere
spanningsafval).
Aanbevolen grenswaarden voor elektrische wisselvelden:
onder de 10 V/m, indien mogelijk zelfs onder de 1 V/m (bij 50 Hz)
1)
Meer informatie over de fabrikskalibrering van uw apparaat kunt u bij de fabrikant aanvragen.
4
Meethandleiding - magnetische wisselvelden
Schakel de meter in en zet de schakelaar "Veldsoort" op "M" voor magnetische wisselvelden.
Anders dan voor het meten van elektrische wisselvelden, hoeft voor een betrouwbare meting van
magnetische wisselvelden het apparaat niet geaard worden. De meting wordt hier ook niet
beïnvloed door aanwezige personen of massapotentialen aan de voorzijde van de meter.
Met de meter op de vermoedde veldbronnen "doelen" of indien er geen concrete veldbronnen
bekend zijn, systematisch het vertrek onderzoeken. Handel hiertoe als volgt:
- Voor het eerste overzicht langzaam door het vertrek lopen. De sensor in de meter is zo
gepositioneerd, dat de meeste veldveroorzakers in de huishouding, met een bijna
horizontaal gehouden meter, gemeten kunnen worden. Verder kunnen steeds alle drie
dimensies extra gecontroleerd worden, zoals dit de afbeeldingen 03 - 05 laten zien.
- In de praktijk is het zinvol, voor een identificatie van de veldbron, eerst te bepalen in welke
richting de meter de hoogste meetwaarde registreert. De meting moet dan in die richting
vervolgd worden waarbij de weergave verder aanstijgt. Het richten van de meter moet
hierbij voorlopig aangehouden worden. Voor een nauwkeurige meting moet de meter rustig
gehouden worden.
- Aan de beslissende plekken, zoals de werk-, zit- of slaapplek, moet beslist in alle drie
dimensies gemeten worden, handel hiertoe zoals navolgend beschreven.

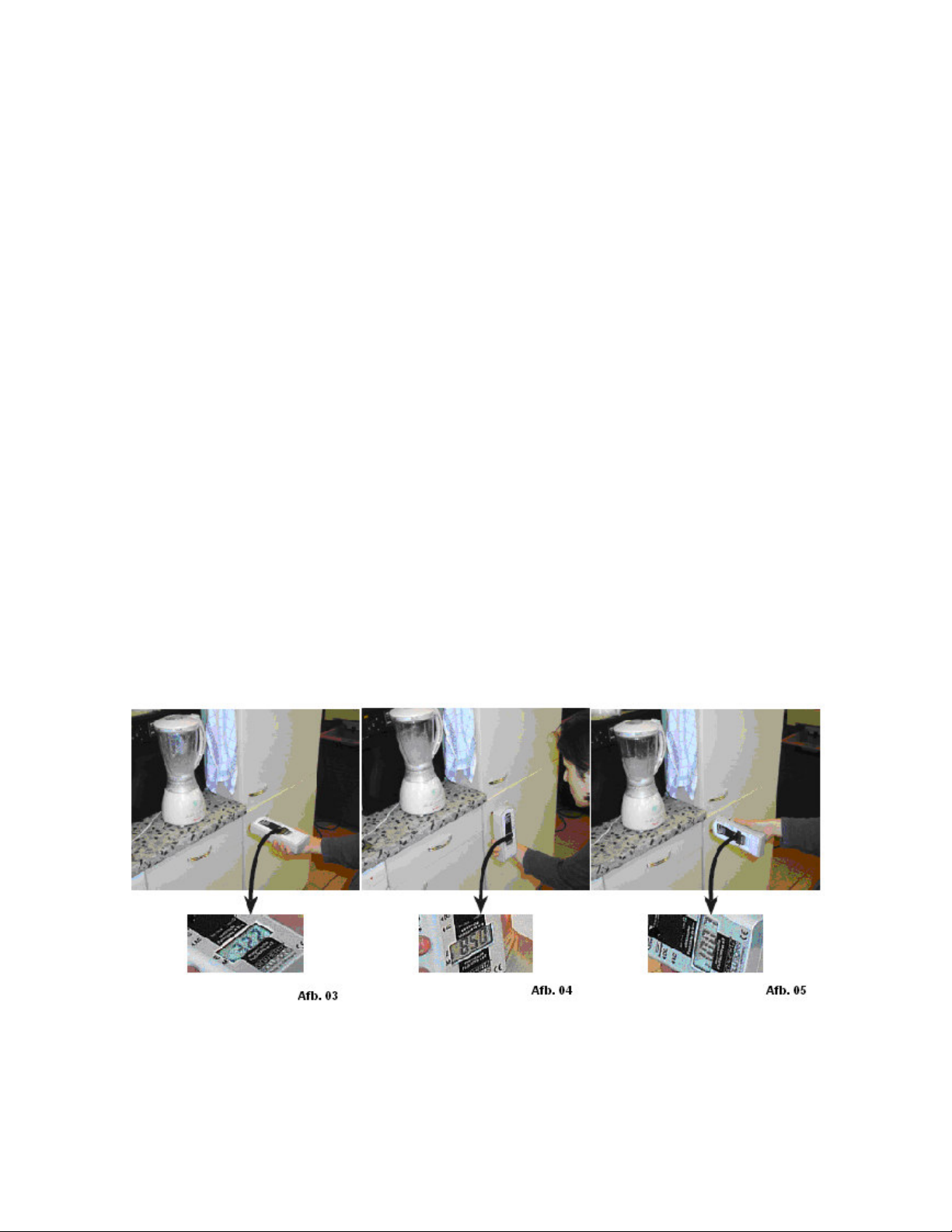

Bepaling van de magnetische veldsterkte bij meerdere veldbronnen
Hiervoor moeten eerst drie aparte metingen uitgevoerd worden en telkens de gemeten waarde
genoteerd worden. De meter moet hierbij volgens de afbeeldingen gericht worden. Naar voren
(afb. 03), naar boven (afb. 04) en naar voren 90° zijwaarts gedraaid (afb. 05).
Belangrijk:
totdat zich de weergave gestabiliseerd heeft. De totale belasting kan dan als volgt bepaald worden.
voordat u de meetwaarde kunt aflezen moet u per positie ca. 2 seconden wachten,
5
Vuistformule voor het schatten van het resulterende totaalveld
Meetwaarde resulterende totaalveld komt overeen met
- een hoge, twee lage waarden - hoogste waarde
- twee hoge, een lage waarde - hoogste waarde + de helft v.d. een na hoogste waarde
- drie gelijkende waarden - 1,5x hoogste enkele waarde
Aanbevolen grenswaarden voor magnetische wisselvelden:
onder 200 nT, indien mogelijk zelfs onder 20 nT (
bij 50 Hz)
Het resulterende totaalveld (de "som" van de aparte veldsterkten, "3-D-meetwaarde") is volgens de
onderstaande formule exact te berekenen
Afbeelding 06 toont de richting van het resulterende veld (Res.), ook genoemd als reserveveld. De
afbeldingen 03 - 05, op welke de aparte metingen van drie dimensies getoond worden en
afbeelding 07 zijn tijdens een typische situatie in de keuken gefotografeerd. Als nu de weergegeven waarden van de aparte metingen in bovenstaande formule ingevuld worden, is het
resultaat (haast) precies die waarde welke in afbeelding 07 getoond wordt, waarbij de meter
verticaal naar het resulterende veld gehouden wordt.
resulterende veldsterkte = wortel uit (x² + Y² + z²)
Meethandleiding - meting conform TCO
Met de ME 3030B kunnen bijv. computerbeeldschermen op conformiteit TCO '99 met betrekking
op de bijzonder relevante zogenoemde "lagere frequentieband" gecontroleerd worden. Hiervoor
zijn de geldende voorschriften over de afstand tot het te meten object en het uitvoeren van de
meting aan te houden. Meer informatie hierover vindt u op het internet www.tco-info.com of bij
GIGAHERTZ SOLUTIONS®.
6
Batterij, geluid, literatuur, verdere producten
Auto-Power-Off, Low batt.
Deze functie is bedoeld als verlenging voor de reële gebruiksduur.
1. Als er vergeten wordt de meter uit te schakelen of deze wordt tijdens transport per ongeluk
ingeschakeld, dan schakelt de meter zich zelf na ca. 40 minuten automatisch uit.
2. Indien in het midden van het display twee punten verschijnen
(low batt
), dan wordt de meter
reeds na 3 minuten uitgeschakeld, zodat er geen onbetrouwbare metingen kunnen ontstaan.
Geluidssignaal
De metingen kunnen bovendien met een extra signaal uitgevoerd worden. Hiervoor moet de
schakelaar "Bedrijf" op het luidsprekersymbool (helemaal naar boven) gezet worden. De
proportionele sterkte van het signaal richt zich na de sterkte van het ontvangen veld.
Literatuurverwijzingen
Wolfgang Maes: Stress durch Stroom und Strahlung, IBN Institut für Baubiologie + Ökologie,
Holzham 25, 83115 Neubeuern (Door vele makkelijk te begrijpen praktijkvoorbeelden en
eenvoudige weergaven van de technische achtergronden is deze bijzonders geschikt voor
technische amateurs).
Katalyse e. V.: Elektrosmog, C.E. Müller Verlag, Heidelberg (goede overzicht over fysische
grondbegrippen, stand in de research en actuele grenswaardendiscussie)
König/Folkerts: Elektrische Strom als Umweltfaktor, Richard Pflaum Verlag, München (oriëntatie in
de techniek, vele uitvoerbare aanwijzingen voor veldvermindering bij de elektra-installatie)
In de bovengenoemde boeken vindt u verdere omvangrijke bronnen.
Verdere producten van Gigahertz Solutions®
Professionele meettechniek voor laagfrequente wisselvelden in het totale TCO- frequentiebereik
van 5 Hz tot 400 kHz. Ook voor frequentie- analyse en dataregistratie. HF- meetapparaten in
voorbereiding.
Netafkoppelaar voor het vermijden van elektrische wisselvelden in slaapvertrekken. Onze
netafkoppelaar biedt vele concurrentieloze productvoordelen, die reeds sinds jaren van de
elektricien en bouwbioloog gevraagd worden. Vele patentaanmeldingen en toegekende patenten
documenteren indrukwekkend deze technische vooruitgang.
Effectief, gecertificeerd weefsel voor de bescherming tegen hoge frequenties.
Contact:
www.gigahertz-solutions.de
Gigahertz Solutions GmbH
Am Galgenberg12
D-90579 Langenzenn
Telefoon (09101) 9093-0
Fax (09101) 9093-23
7
Technische gegevens
ME 3030B Combi- veldsterkte- meter voor magnetische en elektrische LF-
wisselvelden van 16 Hz tot 2 kHz
Serieuze meettechniek – voordelige prijs
De digitale elektrosmog analyzer ME 3030B zet nieuwe normen wat betreft de techniek in deze
prijsklasse: vergelijkbare prestatiekenmerken vind u wereldwijd alleen in de professionele
meettechniek.
De ME 3030B voldoet aan de essentiële eisen van de bouwbiologie voor bewijskrachtige meting
van "Elektrosmog" door wisselvelden.
••••
Meet magnetische en elektrische wisselvelden.
••••
Gecompenseerde frequentieloop, inclusief de treinstroomfrequentie van 16,7 Hz.
••••
Hoge gevoeligheid: schaalbegin 1 nT of 1 V/m.
Hoge nauwkeurigheid: < ± 2% bij 100 nT of V/m.
••••
Universele toepassingen
Magnetische en elektrische wisselvelden bezitten verschillende uitbreidingseigenschappen,
daarom is het zinvol beide veldsoorten te onderzoeken.
Voor veldveroorzakers buitenshuis (bijv. hoogspanningkabels, treinstroom, transformatiehuisjes,
elektrische installaties bij de buren) zijn primair de magnetische velden te onderzoeken, omdat
deze makkelijk muren doordringen, waarbij elektrische wisselvelden verregaand afgeleid worden.
Vooral voor een onderzoek van slaapvertrekken is de analyse van elektrische wisselvelden
belangrijk omdat deze ook bij uitgeschakelde verbruikers aanwezig zijn.
8
Technische gegevens
Meetprocedure conform de internationale erkende richtlijnen voor beeldschermwerkplekken TCO
en MPR:
Magnetische stromingsdichtheid, eendimensionaal in Nanotesla.
Meetbereik 2.000 nT, resolutie 1 nT
Elektrische veldsterkte
Meetbereik 2.000 V/m, resolutie 1 V/m.
Aardekabel wordt meegeleverd.
tegen aardpotentiaal in Volt/meter.
Nauwkeurigheid:
gekalibreerde normaal)
Gecompenseerde frequentieloop
Veldsterkteproportionele toonsignaal (met "geigertellereffect", erbij te schakelen) voor de
oriënterende meting.
3,5-digit LCD met grote, goed leesbare cijfers en aanduiding van de actuele gemeten veldsoort.
Afmetingen 74 x 180 x 32 mm, gewicht ca. 175 g.
Gebruiksaanwijzing en brochure "Elektrosmog" en praktische aanwijzingen voor het
verminderen van de belasting worden meegeleverd.
Stroomvoeding:
9 Volt E- blokbatterij. Gemiddelde levensduur met alkalinebatterij 24 tot 36 uren afhankelijk van de
bedrijfsmode.
Low batt- aanduiding en Auto-Power-Off functie.
±2%, ± 20 digits bij 50 Hertz (bij 20 °C, 45% luchtvochtigheid tegen
minimaal van 16 Hz tot 2 kHz (beter dan -2 dB).
Gegarandeerde kwaliteit
Innovatieve elektronica: meerdere patenten voor methodes en schakelingen aangemeld.
Duurzame precisie
Made in Germany, geproduceerd in modernste SMD- productietechnologie.
Gebruik van hoogwaardige componenten, FR4- basismateriaal en reproduceerbare
productiemethode.
Twee jaar garantie op fabricagefouten, mits vakkundige toepassing.
door zelfkalibrerende schakelelementen.
9
Loading...
