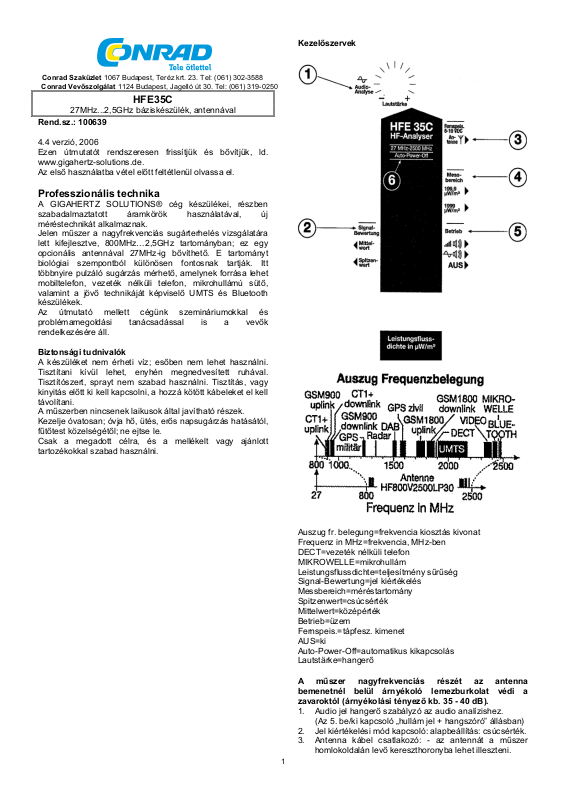

HFE35C
27MHz...2,5GHz báziskészülék, antennával
Rend.sz.: 100639
4.4 verzió, 2006
Ezen útmutatót rendszeresen frissítjük és bővítjük, ld.
www.gigahertz-solutions.de.
Az első használatba vétel előtt feltétlenül olvassa el.
Professzionális technika
A GIGAHERTZ SOLUTIONS® cég készülékei, részben
szabadalmaztatott áramkörök használatával, új
méréstechnikát alkalmaznak.
Jelen műszer a nagyfrekvenciás sugárterhelés vizsgálatára
lett kifejlesztve, 800MHz…2,5GHz tartományban; ez egy
opcionális antennával 27MHz-ig bővíthető. E tartományt
biológiai szempontból különösen fontosnak tartják. Itt
többnyire pulzáló sugárzás mérhető, amelynek forrása lehet
mobiltelefon, vezeték nélküli telefon, mikrohullámú sütő,
valamint a jövő technikáját képviselő UMTS és Bluetooth
készülékek.
Az útmutató mellett cégünk szemináriumokkal és
problémamegoldási tanácsadással is a vevők
rendelkezésére áll.
Biztonsági tudnivalók
A készüléket nem érheti víz; esőben nem lehet használni.
Tisztítani kívül lehet, enyhén megnedvesített ruhával.
Tisztítószert, sprayt nem szabad használni. Tisztítás, vagy
kinyitás előtt ki kell kapcsolni, a hozzá kötött kábeleket el kell
távolítani.
A műszerben nincsenek laikusok által javítható részek.
Kezelje óvatosan; óvja hő, ütés, erős napsugárzás hatásától,
fűtőtest közelségétől; ne ejtse le.
Csak a megadott célra, és a mellékelt vagy ajánlott
tartozékokkal szabad használni.
Kezelőszervek
Auszug fr. belegung=frekvencia kiosztás kivonat
Frequenz in MHz=frekvencia, MHz-ben
DECT=vezeték nélküli telefon
MIKROWELLE=mikrohullám
Leistungsflussdichte=teljesítmény sűrűség
Signal-Bewertung=jel kiértékelés
Messbereich=méréstartomány
Spitzenwert=csúcsérték
Mittelwert=középérték
Betrieb=üzem
Fernspeis.=tápfesz. kimenet
AUS=ki
Auto-Power-Off=automatikus kikapcsolás
Lautstärke=hangerő
A műszer nagyfrekvenciás részét az antenna
bemenetnél belül árnyékoló lemezburkolat védi a
zavaroktól (árnyékolási tényező kb. 35 - 40 dB).
1. Audio jel hangerő szabályzó az audio analízishez.
(Az 5. be/ki kapcsoló „hullám jel + hangszóró” állásban)
2. Jel kiértékelési mód kapcsoló: alapbeállítás: csúcsérték.
3. Antenna kábel csatlakozó: - az antennát a műszer
homlokoldalán levő kereszthoronyba lehet illeszteni.
1
4. Méréstartomány kapcsoló
1999µW/m
199,9µW/m
2
= durva
2
= finom
5. Be-/Ki kapcsoló
- középállás („hullám jel + hangszóró”): audio analízis
aktiválva;
- legfelső állás („hang jel + hangszóró”): térerővel
arányos hangjelzés bekapcsolása (Geiger-számláló
effekt); használata során az 1. szabályzót bal szélső
állásba kell csavarni.
A készülék automatikus kikapcsolással védi az elemet/akkut
a kimerüléstől.
Szállítás, HFE35C basic:
HFE35C műszer (=HF35C, bővített frekvencia tartománnyal)
Rádugaszolható LogPer antenna, kábellel
Alkáli mangán elem (esetleg a műszerben)
Útmutató
Rövid ismertető az elektroszmog témáról
A HFE35C (a „basic” jelző nélkül) kiegészítésül magában
foglalja a „HFE35C basic” fenti tartozékai mellett az UBB27
izotróp szélessávú antennát.
UBB27 izotróp szélessávú antenna
Műanyag koffer
A műszer előkészítése
Az antenna csatlakoztatása
Az antenna vezeték könyökös csatlakozódugóját csavarja a
bázisműszeren levő hüvelyre jobboldalt fent. Villáskulcsot ne
alkalmazzon, mert túlerőltetheti a meneteket.
Az aranyozott SMA csatlakozók a legjobb minőségű
nagyfrekvenciás összeköttetést biztosítják ebben a
méretben. Gondosan ellenőrizze a csatlakozás stabilitását
az antenna végén; ezt nem szabad bontani.
Dugja az antennát a kereszt-hasítékba a műszer lekerekített
homloklapján. Az antennakábel tehermentesítése érdekében
az a műszer alatt, ívben haladjon az antenna és az antenna
hüvely között, amihez esetleg kissé meg kell lazítani a
csatlakozóhüvelynél a csavaros kapcsolatot.
Fontos: a kábelnek nem szabad megtörnie!
Az antennát lehet a műszerhez rögzítve, vagy szabadon
kézben tartva is használni. Utóbbi esetben a kéz ne érintse
az első rezonátort, vagy a vezető részeket az antennán.
Ajánlatos tehát lehetőleg minél hátrább megfogni.
Precíz mérésnél ne fogja kézbe az antennát, hanem illessze
a műszeren levő tartóba.
Az antenna kábeldugók tengelyén levő két ferritgyűrű javítja
az antenna jellemzőket. (Ha ezek a használat során
kilazulnak, háztartási ragasztóval vissza lehet erősíteni.)
Amennyiben bekapcsolás után semmi nem látható a
kijelzőn, elemet kell cserélni (ld. később).
Az UBB27 antenna csatlakoztatása és használata annak
leírásában található.
Az elem feszültség ellenőrzése
Amikor az elem kimerülés (“Low Batt.“) kijelzés megjelenik
vízszintesen középen, többé nem lehet pontosan mérni.
Cserélje ki az elemet egy minőségi alkáli-mangán elemre.
Akku használata nem ajánlott, a kisebb kapacitás miatt.
Amennyiben bekapcsolás után semmi nem látható a
kijelzőn, elemet kell cserélni, vagy ellenőrizni az elem
csatlakozását (ld. később).
Megjegyzés
Kapcsolási folyamatok (pl. méréshatár váltás) kisebb
túlvezérléshez vezetnek a rendszerben, ami a kijelzőn is
látható.
A nagyfrekvenciás sugárzások…
[Ha „képben van”, ezt a részt át lehet ugrani.]
Általában a bőséges szakirodalom tanulmányozását
javasoljuk; itt csak a háztartásokban végzendő méréshez
szükséges tényezőkről szólunk.
Egy anyagot érő nagyfrekvenciás sugárzásnak egy része
áthatol, egy része visszaverődik, egy része pedig elnyelődik.
Ezen összetevők aránya függ az anyag minőségétől,
vastagságától, valamint a sugárzás frekvenciájától. Pl. a fa-,
gipszkarton-, tető- és ablak anyagok gyakran jó
áteresztőképességű helyei a háznak.
A csillapítási jellemzőkről további áttekintést lehet kapni az
Interneten:
www.ohne-elektrosmog-wohnen.de .
Az árnyékolásról bőséges adatgyűjtemény található a
következő címen:
“Reduzierung hochfrequenter Strahlung - Baustoffe und
Abschirmmaterialien“ (A nagyfrekvenciás sugárzás
csökkentése - építőanyagok és árnyékolások), szerzők: Dr.
Moldan / Prof. Pauli, cím:
www.drmoldan.de .
Minimális távolság
A sugárzást csak a forrástól megfelelő távolságban (távoltér)
lehet a teljesítménysűrűség (W/m
2
) mérésével
mennyiségileg jellemezni.
A „távoli tér” feltételét az irodalom többféleképpen
határozza meg, a hullámhossz 1,5-szörösétől a 10szereséig. Egyszerű „ökölszabálynak” tekinthetők a
következők (a hullámhossz 2,5-szöröséből kiindulva):
27 MHz-en: kb. 27 métertől
270 MHz-en: kb. 2,7 métertől
2700 MHz-en: kb. 27 centimétertől
Ennek elvi alapja, hogy a közeli térben az elektromos és
mágneses térerőt külön kell megállapítani, azok egymásba
nem számíthatók át. Távoltérnél az átszámítás lehetséges,
és az eredményt Németországban többnyire
teljesítménysűrűségben (W/m
2
, mW/m2 ill. uW/m2) fejezik ki.
Polarizáció
A nagyfrekvenciás sugárzások általában polarizáltak, vagyis
a hullámok pl. függőleges vagy vízszintes síkúak. A mobil
rádiózás esetében a polarizáció többnyire vertikális, de a
belvárosi területeken már részben horizontális, vagy pl. 45
fokos. A reflexió, valamint a mobiltelefon használati helyzete
is változtat a polarizáción. Ezért legalább a vertikális és a 45
fokos síkban mérni kell. A műszerre rádugaszolt antenna a
vertikális síkot méri, amennyiben a műszer (kijelző)
vízszintes.
Helyi és időbeli ingadozások
A nagyfrekvenciás hullámok teljesítménysűrűsége a részben
frekvencia-szelektív reflexiók miatt is, különösen
épületekben, ingadozhat, ami erősödést vagy kioltást is
jelenthet. Időben is változik, a pillanatnyi vételi viszonyok,
hálózat foglaltság a nap folyamán stb. okokból.
Mindezek miatt többször ellenőrizni kell a mért mennyiséget.
…és a méréstechnikai következmények
A mérésekről ajánlatos jegyzőkönyvet vezetni.
Ugyanilyen fontos a többszöri ismétlés, hogy a
napszakonként és a hét folyamán bekövetkező
ingadozásokat is felderítsük. Hosszabb időszakok során is
érdemes ismételt mérést végezni. Előfordulhatnak ritkább
egyedi esetek, pl. adó karbantartás, adóantenna
hely(zet)ének kisebb módosulása stb., amelyek különleges
2
eredményhez vezetnek. Gondolni kell a mobil hálózatok
gyors bővülésére is.
Ehhez jönnek még a tervezett UMTS-hálózatok, amelyeknél
még erősebb terhelés várható, a sűrűbb kiépítés miatt.
Beltéri mérés előtt érdemes a külső teret is megmérni,
minden irányban. Mérhetünk még nyitott ablakból is. Ezzel
valamelyes áttekintést kapunk egyrészt az épület “HF
sűrűségéről“ másrészt az esetleges épületen belüli
forrásokról, pl. vezeték nélküli telefonok, akár pl. a
szomszédban.
A nagyobb érdeklődésre számot tartó beltéri mérésnél
adódhatnak további mérési bizonytalanságok a műszerre
megadott értékekhez képest, pl. a szűk hely miatt kialakuló
állóhullámok (erősítés, kioltás) következtében.
Mennyiségileg pontos HF mérés csak ún. szabad téri
körülmények között végezhető. Ismét figyelmeztetünk a
helyzetfüggésre, ami nagy frekvencián lényegesen nagyobb.
Tanácsos a lokális maximumot megkeresni, akkor is, ha
ez nem azonos az általunk mérni kívánt hellyel (pl. az ágy
vége). A lokális maximum is változhat a nap/hét stb. során;
valamint a mérő személy is hathat az eredményre.
Az alábbi ismertetéseknél az immisszió mérésre
összpontosítunk, vagyis a határértékek szempontjából
mérvadó, összegzett teljesítmény-fluxussűrűség
megállapítására.
Egy másik méréstechnikai alkalmazás lehet az immisszió
mérés, a terhelés okozójának felderítésére, és az
óvintézkedések megtervezésére (ld. az útmutató végén).
Lépésenkénti útmutató a méréshez
Megjegyzések az antennához
A logaritmikus-periodikus antennának két kivitele
lehetséges:
- irányantennának optimalizált (kis nyílásszög – optimális
iránykarakterisztika/gyengébb mérési pontosság), vagy
- mérőantennának optimalizált (nagy nyílásszög – optimális
mérési pontosság /gyengébb iránykarakterisztika).
A műszerrel szállított antenna kompromisszumot valósít meg
a fenti kettő között: ami lehetővé teszi a sugárforrás
irányának megállapítását.
Mivel az antenna alulról árnyékolva van, a „hegyével”
mintegy 10
határátmeneteknél fellépő torzítást megelőzzük. (Enyhén
magasított célok, pl. mobil antenna árboc, egyszerűen
horizontális irányzást alkalmazzunk.)
A 10
felső elülső élétől az első rezonátoron át irányzunk; +/néhány fok nem számít. A „célzássegítő” az antennán jelölve
van. Az eljárásról még lesz szó.
A cég szabadalmazott eljárása alapján kialakított
antennával jól megkülönböztethetők a horizontális és
vertikális polarizációs síkok, és a szokványos LogPer
antennákhoz képest jobb frekvenciajelleggörbéje van (a
különben nehezebb vertikális sík mérést segíti a föld hatását
csökkentő árnyékolás).
A kijelzőn megjelenő érték a mérési hely
teljesítménysűrűsége az antenna irányát figyelembe véve
(az „antennakúp” térfogati integráljához viszonyítva).
A szállított logaritmikus-periodikus antenna a
800MHz…2500MHz tartományhoz optimális. Ez magában
foglalja a mobil frekvenciákat (GSM900 és GSM1800 –
Németországban: D1, D2, E-plus, O
szerinti vezeték nélküli telefonokat, az UMTS standard
szerinti mobil frekvenciákat, a Bluetooth-ot és a wLAN-t,
o
-kal a mérendő tárgy alá kell célozni, hogy a
A mérendő pont/célirány viszonya
o
könnyen megcélozható oly módon, hogy a műszer
), a DECT standard
2
3
néhány radar frekvenciát, valamint egyéb kommersz
sávokat, és természetesen a mikrohullámú sütőket.
Mindezek pulzáló jelek, melyekre az épületbiológusok
különös figyelmet fordítanak.
A pontos mérés érdekében az antenna frekvenciája
alulról be van határolva kb. 800MHz-re, hogy a rádió, TV,
amatőr rádiózás ne zavarja a mérést. Mindazonáltal
előfordulhat, hogy erős adók mégis bezavarnak – ne
csodálkozzon, ha egyszercsak meghall egy rádióadót!
Sok nem amplitúdómodulált (nem pulzáló) adónál az
audio analízis nem adna hangot, ami nehezíti a mérési
eredmény értékelését. Emiatt az ilyen adóknál a műszer
egyenletes kattogó hangot ad ki. Ennek frekvenciája 16Hz,
és egy minta MP3 fájlként letölthető weboldalunkról. Az ilyen
adókat, és egyúttal a kattogó hangot a kijelző melletti
kapcsoló „puls” állásba tételével ki lehet kapcsolni.
Az alacsony frekvenciák elnyomását javítani lehet a
tartozékként kapható 800MHz-es felüláteresztő szűrővel,
amit átmenő csatlakozóként az antenna bemenet és az
antennakábel közé lehet iktatni (állandóan a LogPer
antennán ajánlott tartani). Az antenna saját csillapítása és a
szűrő együtt mintegy 40dB árnyékolási csillapítás érhető el
600MHz alatt. 800MHz és 600MHz között a szűrő
karakterisztika meredeken esik.
A 800MHz alatti frekvenciák mennyiségi méréséhez aktív,
horizontálisan izotróp ultra szélessávú antenna kapható
27MHz-től felfelé, melyet a HF59B műszer antennabemenetére lehet csavarozni: ez az UBB27_G3.
Az UBB 27 antennáról
A HFE35C basic-hez tartozékként rendelhető, a HFE35Chez mellékelve van. A 800MHz alatti frekvenciák az iztoróp
(vagyis „körkörös vételi jellemzőjű”) UBB27 antennával
megbízhatóan mérhetők. Frekvenciamenete magában
foglalja a 27MHz –től egészen jóval a HFE35C felső
frekvenciahatára fölötti értékekig terjedő jeleket.
Logper vagy izotróp antenna?
Az alábbi szempontok segítik a döntést:
800MHz alatt az izotróp UBB antennának nincs
alternatívája
Hosszúidejű felvételekhez általában csak az izotróp
antennának van értelme
Az orientáló immisszió méréshez az izotróp antennának
vitathatatlan előnyei vannak
Védőintézkedésekhez (emisszió mérés) a LogPer
technika előnyös
A két antennatípus összevetése immisszió méréshez
(összterhelés mérése):
Az izotróp antennának a nagyobb a bizonytalansága, és
az eredmények nehezebben értelmezhetők.
Ugyanakkor a mérés gyorsabb és átfogóbb.
A LogPer antennánál a helyzet fordított: a mérési
bizonytalanság a napi méréstechnika szempontjából
kisebb, az értelmezés könnyebb, viszont a mérés
igényesebb és a frekvenciatartomány korlátozottabb.
Az UBB27-nél korábbi, rossz kivitelű, olcsó izotróp
antennák helyett a járatos épületbiológiai irodalom szerint
inkább LogPer antennát célszerű alkalmazni. Kísérje
figyelemmel a közeljövő fejleményeit.
Tájékozódó mérés
A mérés célja a helyzet nagyjábóli felmérése, a
csúcsértékek helyének felderítése. A számértékek
másodlagos jelentőségűek, általában elegendő a térerővel
arányos hangjelzésre hagyatkozni (“üzemmód“-kapcsoló
hangjel-hangszóró álláson), hangerő szabályzó bal
ütközésen.
Eljárás:
Ellenőrizze a műszert és az antennát.
Tegye az üzemmód kapcsolót (“Messbereich“) 1999µW/m
re. Csak amikor túlnyomórészt kisebb kijelzést kap, akkor
váltson a 199,9µW/m
2
tartományra. (Figyelem: az
2
-
átkapcsoláskor a hangjelzés jelentősen erősebb lesz.)
A jel kiértékelés (“Signalbewertung“) kapcsolót tegye
csúcsérték (“Spitzenwert“) állásba.
A sugárzás hatása pontonként és irányonként különböző
lehet. Mivel a nagyfrekvenciák egy helyiségben sokkal
gyorsabban változnak, egyelőre nincs értelme minden pontot
és irányt vizsgálni.
Mivel egyelőre csak minőségi vizsgálatról van szó, az
antennát lehet kézben tartani (természetesen a műszeren is
maradhat), és így változtatni a polarizációs síkot (vertikális
vagy 45 fokos polarizáció).
Mivel csak a hangjelzést figyeljük, lassan haladva lépkedjük
le a helyiséget/külteret, közben az antennát minden égtáj
felé forgatva. Egyetlen forgatás felfelé vagy lefelé is hozhat
meglepő eredményt.
Mennyiségi mérés
Miután megállapítottuk a mérendő helyeket, kezdődhet a
számszerű mérés.
Készülék beállítás:
Méréshatár (Messbereich kapcsoló)
A kapcsolóállás azonos a “Tájékozódó mérés“ fejezetben
írttal. Alapszabály: nagyoljunk annyira, amennyire
szükséges, és finomítsunk, amennyire lehet. Ha az
“1999µW/m
kijelző baloldalán), vagyis túllépjük a méréshatárt, lehet még
egy 100-as tényezővel feljebb lépni, ha a Gigahertz
Solutions cégtől tartozékként kapható csillapító tagot (DG20)
betesszük az antenna elé (ilyenkor a leolvasott értéket 100zal meg kell szorozni).
Kapható HF előerősítő is 10 és 1.000 faktorral
(közbeiktatható dugóval az antenna bemenethez).
[Áttekintő táblázat a lehetőségekről az útmutató végén.]
Készülék beállítás:
A jel értékelése (Signalbewertung kapcsoló)
A voltaképpeni hullám csúcs jellemző a nagyfrekvenciás
sugárzások irritáló hatására.
Illusztráló grafika: 10 uW/m
ebből 1 uW/m
A jel értékelés (“Signalbewertung“) kapcsoló csúcsérték
(“Spitzenwert“) állásában a műszer maguknak a
pulzusoknak a teljesítménysűrűségét mutatja, vagyis
10uW/m
számított átlagot, vagyis 1uW/m
Az épületbiológusokat voltaképpen az „átlagos csúcs”
érdekli. A hivatalos határértékek viszont a középértékre
vonatkoznak, tehát ennek ismerete is fontos.
A különféle szolgáltatóknál a közép/csúcsérték hányad igen
eltérő. (Vezeték nélküli telefonoknál 1:100 is lehet; GSMmobilnál 1:1…1:8 között). Tovább vizsgáljuk a témát, ld.
www.gigahertz-solutions.de.
Spektrumalanizátor használóknak:
2
“ tartományban is túlvezérlődik a műszer (“1“ a
2
2
középérték adódik.
2
-et; középérték állásban pedig a teljes periódusra
csúcsértékek 10us-onként –
2
-et.
- Csúcsérték (Spitzenwert) állásban a Gigahertz Solutions
műszer a spektrumalanizátoroknál „Max. peak” néven ismert
mennyiséget mutatja
- Mittelwert: „True RMS” (régebbieknél „normal detect”…stb.)
Mennyiségi mérés:
Összterhelés meghatározása
Tegye fel ismét az antennát a műszerre; a műszer mögötti
elrendezés szintén hatással van az eredményre. Tartsa a
készüléket lazán kinyújtott kézben, nem túl messze, a ház
elejénél.
Ezek után egy lokális maximum környékén változtassa a
műszer helyzetét, az effektív teljesítménysűrűség, vagyis a
kérdéses érték számszerű meghatározására.
- A négy égtáj irányában (többlakásos házban fel- és lefelé
is) való forgatással meghatározható a fő sugárzási irány
(balra és jobbra forgathatjuk csuklóval a műszert, de a
mögöttünk levő tér felderítésére ismét a műszer mögé kell
kerülni). Az UBB 27 használatakor elég balra és jobbra
forgatni, mivel csak a mérő személy hatását kell
kiküszöbölni.
- A műszert saját hossztengelye körül forgatva, 90 fokig, a
polarizációs síkok határozhatók meg. UBB 27 használatakor
ez csak fentről vagy lentről jövő sugárzás esetén szükséges
(többszintes ház)
- A mérési helyzet, vagyis a mérési pont változtatásával
érhetjük el azt, hogy ne pont egy olyan helyről kapjunk
adatot, ahol esetleg kioltás van.
Egyes gyártók szerint meg kell mérni a teljesítmény
sűrűséget a tér három irányában, és ezek eredője adja az
eredményt; ez LogPer antennánál nem így van.
Általánosan elfogadott felfogás, hogy a legerősebb
térirányban fellépő legnagyobb értéket kell tekinteni a
határértékekkel való összevetéskor.
Egyedi esetekben, mint pl. ha egy a házon belüli vezeték
nélküli telefonra hasonló terhelést mérünk, mint a házon
kívüli mobil adóantennára, érdemes lehet megmérni a
„kültéri” értéket kikapcsolt vezeték nélküli telefon esetében,
utána a telefonét, majd a kettő összegét venni az
értékeléshez. (Mindez csak irányfüggő, LogPer antennás
mérésre vontkozik, az UBB27 mindkét összetevőt
figyelembe veszi.)
Hivatalos eljárás jelenleg nincs, mivel mint korábban
említettük, a nagyfrekvenciás mérések csak „szabad térre”
definiáltak.
A teljes biztonság érdekében 4-gyel szorozzuk meg a mérési
eredményt. Ez talán túlzásnak tűnik, de profi
spektrumanalizátoroknál is alkalmaznak egy 2-es faktort.
A mobiltelefon adók kb. 1:4 min/max. kihasználtsággal
működnek. Ennek figyelembe vételéhez pl. korán reggel kell
mérni 3-5h között, vagy vasárnap reggel kicsit később, majd
az eredményt 4-gyel szorozni. A biztonság érdekében a
szorzó lehet nagyobb is, de ez esetleg túlzáshoz vezet.
Mennyiségi mérés:
Különleges eset: UMTS
Az UMTS jel hasonlít a „fehér zaj”-hoz, ezért különleges
eljárást igényel. Méréskor a műszert kb. 1-2 percig kell a fő
sugárzási irányban tartani, mivel ez a jel +/- 3…6 tényezővel
jellemezhető rövididejű ingadozást mutat.
Figyelem: az UMTS jelet akár 5-ös tényezővel is alul lehet
becsülni. Igényes méréshez ld. még cégünk HF58B-r és
HF59B műszereit.
Mennyiségi mérés
Különleges eset: a radar
A légi- és vízi közlekedéshez kis kúpszögű sugarat
bocsátanak ki, forgó antennával. Ez tehát csak néhány ms-ig
mérhető, néhány másodperces időközökben, ami különleges
méréstechnikát igényel.
4
Az eredményesség érdekében, hogy a legritkábban, 12sonként hangjelet okozó radart is észleljük, a következőket
kell betartani:
A Signal bewertung (jel értékelés) kapcsolót csúcsérték
(Spitzenwert) állásba kell tenni. Keresni kel egy olyan helyet,
ahol kicsi a háttérsugárzás.
Olvassunk le minél több radar átfutást. Az érték csak rövid
ideig látható, és ingadozik is. A legnagyobb leolvasást kell
figyelembe venni. Az érték általában a tűrésmező alsó
szélén várható, és bizonyos radartípusoknál, szélsőséges
esetben egészen 10-es tényezőig menően túl alacsonynak
mutatkozik. A megengedett határértékekkel való összevetés
során tehát 10-zel szorozhatunk a biztonság érdekében.
Amennyiben a radarállomás helye ismeretlen, kvázi-izotróp
UBB antennát érdemes használni, mivel LogPer-antennával
nehéz a hely azonosítás. (A kvázi-izotróp esetben viszont
hiányzik az irány információ.)
HF58B-r és HF58B műszerekben radarhoz optimalizált
áramkör van beépítve, igen nagy, ún. video
sávszélességgel. Ezek, csúcsérték tartás módban, már az
első radar átfutáskor megmutatják az eredményt.
Figyelembe kell venni, hogy vannak olyan magas
frekvencián működő radar rendszerek is, melyeket ez a
műszer nem tud befogni.
Mennyiségi mérés:
HF beesési helyek azonosítása
Először a helyiségen belüli sugárforrásokat szüntessük meg,
a vezetéknélküli telefontól egyebekig. Ami ezután marad,
annak kívülről kell jönnie. Az óvintézkedésekhez tudni kell,
hol jön át a sugárzás (fal, ajtókkal és ablakokkal együtt).
Nem csak a szoba közepén kell mérni, hanem minden falfajta (elválasztó-, mennyezet, padló stb.) közelében, kifelé
irányozva (csak viszonylagos mérés lehetséges), hogy a
szivárgási helyeket megismerjük. Mivel a LogPer antennák
iránykarakterisztikája magasabb frekvencián korlátozottabb,
a helyiség közepéből nehéz az iránymeghatározás.
Szemléltető ábrák:
Helyes Helytelen
Wand=fal
Potentiell…=várhatóan HF áteresztő falrész
Az árnyékolást szakemberre kell bízni.
Határértékek, irányadó értékek és
elővigyázatossági értékek
Elővigyázatossági ajánlás
hálóhelyre, pulzáló sugárzás: 0,1 µW/m
(Épületbiológiai méréstechnika szerint, SBM 2003: „Nincs
anomália”),
ill.
1 µW/m
2
alatt
(beltérre, Salzburgi egészségügyi igazgatás).
Németországban a „hivatalos” határértékek jóval nagyobbak,
mint amit a természetgyógyászok, épületbiológusok és sok
intézet ajánl. Ez a határérték frekvenciafüggő, és a
tekintetbe vett frekvenciatartományban mintegy 4...10 W/m
2
(1W/m
=1000000 µW/m2), és az épületbiológiai szempontból
kritikus középértékre bazíroz. Ez kritikus pontja más
országok, valamint az ICNIRP (International Commission on
2
alatt
2
Non-Ionizing Radiation Protection) hivatalos értékeinek is, és
elhanyagolja a nem-termikus hatásokat.
Az említett értékek bőven túllépik a jelen műszer
méréstartományát, amely alapvetően az épületbiológiai
elvek alapján lett optimalizálva.
Az “Épületbiológiai méréstechnikai szabvány“ (németül
SBM=Standard der Baubiologischen Messtechnik) a
következő irányadó értékeket adja meg (SBM-2003):
© Baubiologie Maes/IBN
Adatok
uW/m
2
-ben
Anomália
(rendellenesség)
nincs gyenge erős extrém
Pulzáló <0,1 0,1-5 5-100 >100
Nem pulzáló <1 1-50 50-1000 >1000
Kültérre a németországi "Bund für Umwelt und Naturschutz
Deutschland e. V." (BUND) 100 µW/m
belső térre jóval kisebb értékeket kell megcélozni.
2002-ben Salzburgban az 1000 µW/m
térre 1 µW/m
2
és szabad térre 10 µW/m2 értékekre
2
határértéket ajánl;
2
érték helyett belső
módosították az ajánlást.
A hannoveri ECOLOG-Institut csak kültérre ad értéket:
10.000 µW/m
2
. Ez jelentősen meghaladja az épületbiológiai
ajánlást, és kompromisszumos jelleget mutat azzal a céllal,
hogy az iparban is el lehessen fogadni, és esély legyen
nyilvános határ-adatok meghatározására. A szerzők szerint
korlátot jelent, hogy
- az érték a maximálisan lehetséges emisszióra az okozó
adóktól származik. Az eredményeket kritikusan kell tehát
tekinteni, mivel az antennák valóságos kihasználtsága
rendszerint nem ismert.
- egyetlen adónál csak az érték harmadából volna szabad
kiindulni.
- a természetgyógyászok és épületbiológusok tapasztalatait
a jóval kisebb sugárterheléssel kapcsolatban a határértékek
meghatározásánál nem lehetett figyelembe venni, mivel nem
áll elég dokumentáció rendelkezésre; sürgős szükség volna
ilyen információkra.
Összegezve: legjobb jelentősen a hivatalos határértékek
alatti értékekre törekedni.
Mobiltelefon tulajdonosoknak
Megfelelő vétel érhető el jóval kisebb térerő: 0,1µW/m
2
alatt
is.
Audio frekvenciaanalízis
A 800MHz ... 2,5GHz tartományt sok szolgáltató használja.
A forrás felderítését segíti a modulált jelrész audio analízise.
Nem pulzáló jelek „megjelölése”
Az ilyen jeleket az audio analízis során könnyen figyelmen
kívül lehetne hagyni, mivel a működési elvből következően
hangjelzést nem váltanak ki. Ennek elkerülésére ilyenkor egy
16Hz-es jelet ad a műszer, ld. korábban.
Az audioanalízis hangerő gombját csavarja bal ütközésig,
különben átkapcsoláskor igen erős hangot kaphat. A gomb
nincsen fixen rögzítve, nehogy túl lehessen csavarni.
Amennyiben az ütközésen túl csavarta, ellenkező irányú
fordítással kiegyenlítheti az eltolódást.
Az üzemmód kapcsolót tegye a hullám-hangszóró állásba.
A kapott hangok jellegét nehéz írásban kifejezni. Menjen
ismert források közelébe, és figyelje meg, milyen hangot
váltanak ki. Könnyen felismerhető a vezeték nélküli telefon
(bázisállomás és mobil rész) és a mobiltelefon, ahol meg kell
különböztetni a beszéd közbeni és a “Standby“ állapotot,
valamint, főleg a mobilnál, a bejelentkezést (“login“). Így a
mobil adóantenna is azonosítható. Mérjen főidőben is és
valamikor éjjel is, hogy a különféle hangokat megismerje.
5
A hangerő szabályzó gombbal beállítható az
azonosításhoz megfelelő erősség. Vegye figyelembe, hogy a
hangszóró áramfogyasztása arányos a hangerővel, úgyhogy
az elemzés után rögtön ajánlott visszacsavarni.
Az audio analízis finomítható a külön beszerezhető VF2
vagy VF4 szűrő használatával, pl. oly módon, hogy bizonyos
frekvenciákat kiszűrünk, és így más jelösszetevőket jobban
érzékelhetővé teszünk.
Kapható egy „zenei CD” is a különféle hangjelekkel, köztük
az újabbakkal is az épületbiológus szerzőtől:
Dr. Ing. Martin H. Virnich, Baubiologe
D-41063 Mönchengladbach.
Átdolgozott CD, amelyen UMTS is lesz, előkészületben van.
Néhány tipikus audio jel .mp3-fájlként letölthető:
www.gigahertz-solutions.de
További elemzések
A mérési tartomány kiterjesztéséhez a készülék elé köthető
csillapító tagot lehet beszerezni (ld. a Mennyiségi mérés c.
részt).
Rendelkezésre áll továbbá külső változtatható sávzáró szűrő
is („Trap”), a sugárforrások elkülönítésének segítésére.
Verziók: VF2 (20dB elnyomás), valamint VF4 (40dB
elnyomás).
Antenna a nagyfrekvenciás tartomány alsó részére
27MHz –től kezdődő mérésekhez a már említett kváziizotróp ultra szélessávú antenna kapható kompakt
formában, egészen a GHz tartományig.
Mérések 6GHz-ig
(Pl. WLAN, WMAX, bizonyos radarok stb.) - ezen
mérésekhez újabb készülék van tervezés alatt.
Műszerek alacsony frekvenciákhoz
(Pl. villamos vontatás, háztartási áram, beleértve a
mesterséges felharmonikusokat is) – ezen célokra is számos
műszert kínálunk (ld. az útmutató végét).
Áramellátás
Elem csere
Az elemtartó rekesz a készülék alján van. Nyitáshoz nyomja
meg a recézett nyilat, és húzza le a fedelet a készülék alsó
homlokoldala felé. A rekeszben habszivacs betét
akadályozza az elem rázkódását. Visszazárás az előbbiek
szerint.
Automatikus kikapcsolás
A készülék mintegy 40 percnyi inaktivitás után
automatikusan kikapcsol.
Ugyancsak kikapcsol, kb. 3 percen belül, ha az elem
lemerülőben van (a kijelzőn a “low batt.“ jelzés jelenik meg a
számok között).
A szakszerű árnyékolás megbízható védelmet
ad.
Ebben a témában azonban könnyen előfordulhat, hogy egy
rosszul földelt, antennaként működő árnyékolás még ronthat
is a helyzeten. Az árnyékolást legjobb „testre szabni”.
Nem szabad elfelejteni, hogy a rész-árnyékolás jóval
kevésbé hatásos, mint a teljes. Rész-árnyékolást lehetőleg
nagy felületűre kell készíteni.
Cégünk a Biologa céggel együtt anyagok és
megoldások széles választékát kínálja, a tájékoztatással
együtt.
Az Interneten a már említett Dr. Dietrich Moldan-t keresheti:
www.drmoldan.de
Elektroszmog téma:
www.ohne-elektrosmog-wohnen.de.
A HFE35C méréstartományai
Mérési
tartomány
Kijelzés Valóságos érték
1999 1-1999 uW/m
199,9 1-199,9 uW/m
Szállítási állapot
(előerősítő és csillapító nélkül)
2
1-1999 uW/m2
2
1-199,9 uW/m2
Egyszerűen leolvasni – korrekció nincs
Mérési
tartomány
Kijelzés Valóságos érték
1999 1-1999 uW/m
DG20 külső csillapítóval
(opcionális)
2
100-199900 uW/m2
199,9 0,1-199,9 uW/m2 10-19990 uW/m2
Kijelzést 100-zal szorozni
Mérési
tartomány
Kijelzés Valóságos érték
1999 1-1999 uW/m
HV10 külső erősítővel
(opcionális)
2
0,1-199,9 uW/m2
199,9 0,1-199,9 uW/m2 0,01-19,99 uW/m2
Kijelzést 10-zel osztani
Mérési
0
tartomány
Kijelzés Valóságos érték
1999 1-1999 uW/m
2
1-1999 nW/m2
199,9 0,1-199,9 uW/m2 0,1-199,9 nW/m2
Kijelzést 1000-rel osztani (mikro [u] helyett nanowatt [nW])
Átszámítási táblázat, µW/m
2
- mV/m:
[kerekítések vannak, ld. a következő oszlopot is]
6
dBm rovat nincs, mivel a nagyfrekvenciás határértékeket
2
W/m
-ben ill. esetenként V/m-ben adják meg, vagyis a jelen
műszer által is használt módon. A dBm
spektrumanalizátoroknál szokásos, itt nincs ilyen
átszámításra szükség.
Garancia
A mérőműszerre, az antennára, és a tartozékokra 2 év
garanciát vállalunk, működési és gyártási hibákra.
Antenna
Bár filigránnak látszik, az FR4 alapanyag stabil,
mindazonáltal ha leesik az asztalról, arra vonatkozik a
garancia. A biztonságot szolgálják a LED-ek az antenna
csúcsán, melyek világítanak, amikor a készülék be van
kapcsolva, és az antenna elemek jól érintkeznek. Sérülés
esetén az egyik, vagy mindkét LED kialszik.
Műszer
A műszer leejtése esetére nincs garancia.
7
UBB 27 ultra szélessávú antenna
Aktív antenna kvázi- izotróp iránykarakterisztikával,
27MHz…min.3,3GHz
Verzió: 1.6
Az antenna kiváló műszaki paraméterei sokféle elemzési
lehetőséget nyújtanak, pl. megfelelő, a tápellátást biztosítani
tudó báziskészülékkel (mint pl. a HFE35C vagy a HF59B)
vizsgálni lehet a nagyfrekvenciás sugárzásokat
27MHz…min.3,3GHz tartományban. Ez a sáv tartalmazza a
CB-től a radarig és a WLAN forrásokig terjedő eszközöket.
Kvalitatív vizsgálat akár 6GHz-ig is végezhető.
Biztonsági tudnivalók
Az antennát nem érheti víz; esőben nem lehet használni.
Tisztítani kívül lehet, enyhén megnedvesített ruhával.
Tisztítószert, sprayt nem szabad használni. Tisztítás, vagy
kinyitás előtt a mérőműszerről le kell választani az antennát.
Nem tartalmaz laikusok által javítható részeket.
Kezelje óvatosan; az eszköz érzékeny a hőre, ütésre,
érintésre. Ne tegye ki közvetlen napsugárzásnak, ne tegye
fűtőtestre; ne ejtse le és ne nyissa fel.
Az eszközt csak a megadott célra, és a mellékelt vagy
ajánlott tartozékokkal szabad használni.
Az antenna felépítése
1. Rezonátor („vastag” monopól)
2. Világítódiódák (LED) a következők jelzésére:
piros: a mérőműszer csatlakozás rendben, áramellátás
megvan
zöld: rezonátor csatlakozás rendben
3. „Ground plane” a hamis eredményhez vezető alulról
jövő hatások (pl. a mérőműszer) árnyékolására
4. Ház a jelfeldolgozó elektronikának (szűrővel és
kompenzálóval)
5. SMA dugó a mérőműszerre való csatlakozáshoz.
Szerelés
Az SMA dugót csavarja a mérőműszeren jobboldalt fent levő
antenna bemenetre. Az antennát függőlegesen kell
irányozni.
Az utolsó SMA dugó anyájára való „rákapatáshoz”
mellékelve van egy segítő eszköz, mellyel az antennát a
műszerre lehet csatlakoztatni. Az anyát elegendő csak ezzel
meghúzni. A többi anya gyárilag kellőképpen rögzítve van,
nem szabad megnyitni. Villáskulcsot csak megfelelő
óvatossággal, „érzéssel” szabad használni. A csavarozó
segéddarab ottmaradhat az anyán.
8
Az antennán levő két fekete ferritgyűrű jelentősen javítja
annak jellemzőit. Mivel járulékos súlyt jelentenek, az SMA
anyákat megfelelően meg kell húzni az antenna stabilitása
érdekében.
Vigyázat:
A voltaképpeni rezonátor igen érzékeny, érintését
lehetőleg kerülni kell!
Műszaki tudnivalók az UBB27 használatához
A „Ground plane” jelző LED-ek szerepe a következő:
Zöld:
akkor világít, ha az ellenőrzés szerint az elektronika
megfelelően működik, valamint az áramellátás rendben
van.
Piros:
akkor világít, ha az antenna, a csatlakozók és az
antenna vezeték megfelelően érintkeznek.
A LED-ek analóg módon működnek, vagyis pl. gyengülő
tápfeszültség esetén a jelzés nem alszik ki egyből,
hanem csak gyengül a fénye.
Az UBB27-et a báziskészülék látja el energiával, az
antenna csatlakozókimeneten keresztül. Energiaigénye
meglehetősen nagy, több, mint magáé a mérőműszeré.
Ezért az elem/akku élettartamát mintegy felére
csökkenti. Hosszabb mérésekhez a műszert ajánlatos
külső forrásról táplálni.
A HF analizáló készülék kijelzőjén megjelenő „Low Batt”
jelzés az egész rendszer működésére vonatkozik.
UBB27 iránykarakterisztika, vételi jellemzők
A függőlegesen tartott antenna diagramja fekvő fánkra
emlékeztet. Eszerint az izotróp vételi tulajdonságok a
legjobbak
- a horizontális síkban, a rezonátor tengely körül
- valamint vertikálisan polarizált adóra
míg az antenna sokkal érzéketlenebb a függőleges tengely
mentén felfelé, és lefelé még a Ground Plane is árnyékolja.
Az antennát a fej fölött tartva minimalizálható a mérő
személy befolyása az eredményre.
Horizontálisan polarizált adók a horizontális síkban ezen
helyzetben 10 dB nagyságrendig túl alacsonyként lesznek
kijelezve. Ha pl. egy horizontálisan polarizált TV adót
pontosabban akarunk mérni, akkor az UBB27-et
horizontálisan kell irányozni – ez képszerűen úgy fejezhető
ki, mintha a „tányért” mint egy kereket gurítanánk a térbeli
hullámon.
Az iránykarakterisztika és a vételi jellemzők hasonlóak az
ismert bikonikus antennáéhoz, de az UBB-nél még szerepet
játszik a zavarvédő árnyékolás is.
A távoli terekre is figyelni kell!
Vegyük tekintetbe, hogy az antenna, éppúgy mint pl. a
LogPer antennák, távoli tér feltételekre van kialakítva, és
csak ilyen körülmények között ad mennyiségileg helyes
eredményt.
A sugárzást csak a forrástól megfelelő távolságban (távoltér)
lehet a teljesítménysűrűség (W/m
mennyiségileg jellemezni.
A „távoli tér” feltételét az irodalom többféleképpen
határozza meg, a hullámhossz 1,5-szörösétől a 10szereséig. Egyszerű „ökölszabálynak” tekinthetők a
következők (a hullámhossz 2,5-szöröséből kiindulva):
27 MHz-en: kb. 27 métertől
270 MHz-en: kb. 2,7 métertől
2700 MHz-en: kb. 27 centimétertől
Ennek elvi alapja, hogy a közeli térben az elektromos és
mágneses térerőt külön kell megállapítani, azok egymásba
nem számíthatók át. Távoltérnél az átszámítás lehetséges,
és az eredményt Németországban többnyire
teljesítménysűrűségben (W/m
2
, mW/m2 ill. uW/m2) fejezik ki.
2
) mérésével
Mérés az UBB27-tel
Leggyakoribb a függőleges helyzetben való rögzítés,
olymódon, hogy a műszert is még le tudjuk olvasni.
A műszert az antennával együtt legjobb kinyújtott kézzel a
fej fölött tartani, hogy a mérő személy ne árnyékolja.
A mérés hasonlóan folytatható le, mint a LogPer antennával,
azzal a különbséggel, hogy nem kell minden irányban mérni,
mivel az antenna felépítésénél fogva eleve minden irányt
mér. Részletesebben ld. a mérőműszer használati
útmutatójában.
Figyelem: az UBB27 gyakran nagyobb értékeket mér,
mint a LogPer. Ennek két oka van:
A kis méreteknél fogva az ún. Hotspot-ok (nagyobb
sugárzásemelkedést mutató helyek) a többszörös
reflexió stb. miatt jelentősebb hatást gyakorolnak
A LogPer-hez képest lefelé bővített
frekvenciatartományban levő források miatt jóval
nagyobb összterhelés értéket kaphatunk.
Természetesen az UBB27 és a LogPer eredményeit
egyaránt helyesnek fogadhatjuk el, csak az utóbbinak
valamelyest kisebb a tűrése, kisebb a frekvenciatartománya,
viszont nagyobb teret fog be. Mindkét fajta eredmény
alkalmas a terhelés megítélésére, de ajánlott mellékletként
megadni az alkalmazott méréstechnikát.
„Pattogó” hang a nem pulzáló adók jelzésére
Az UBB27-tel és – csak a HF59B-nél - a
Signalanteil=jelösszetevő kapcsoló „voll” (teljes)
állásában szinte mindig hallható a kattogó hang a nem
pulzáló sugárzás jelzésére, mivel ezek az adók az
UBB27 igen széles frekvenciatartományában
úgyszólván mindenütt jelenvalók, legalábbis alacsony
szintekkel. A hang erőssége arányos a teljes jelhez
képesti hányaddal. A jelzési frekvencia 16Hz, és MP3
fájlként letölthető weboldalunkról.
Az UBB27 csak feltételesen alkalmazható a VF2 és VF4
szűrőkkel
Ezen szűrők a bypass pozícióban felüláteresztő
karakterisztikával rendelkeznek, amely néhány
100MHz–nél kezd „húzni”. Ha tehát kisebb
frekvenciákon akarunk mérni (27MHz…pár 100MHz), a
szűrőket ne használjuk.
Az UBB27 csak feltételesen alkalmazható a HV10 és
HV30 erősítőkkel
A HFE35C készülékből jövő táplálás éppencsak az
UBB27 elektronikája számára ad elegendő áramot, HF
erősítő már nem köthető rá.
A HF59B képes az UBB27 mellett a HV10 táplálására
is.
A HV30 külső DC-táp nélkül nem tud együttműködni
egyik HF analizátorral sem UBB egyidejű használata
mellett (ez csak passzív antennával lehetséges, mint pl.
a LogPer).
A DG20 passzív csillapító tag problémamentesen együtt
tud működni az UBB27-tel, valamint akár a HFE35C-vel,
akár a HF59B-vel.
Pontosság
Maga az UBB27 kb. 85MHz –től mintegy 3,3GHz-ig +/-3dB
pontosságú. Az antenna 3,3GHz fölött is vesz, de növekvő
csillapítással.
Az analizátor pontossága a teljes, báziskészülék + antenna
rendszerre van megadva, szabad téri mérés esetére,
meghatározott feltételek mellett. A lehető legpontosabb
„mindennapi” méréshez nem vezető felületre kell tenni. A
teljes rendszer pontosságára nézve:
A HFE35C-re a teljes, báziskészülékből és UBB27-ből
álló rendszerre megadott pontosság érvényes.
9
A HF59B-nél az UBB27 alkalmazásakor a tolerancia
kissé nagyobb lesz, mintegy +/-4,5dB.
Kb. 85MHz alatt a kalibráló berendezés mérési pontossága
az arányosnál jobban befolyásolja a minősítést, vagyis itt
nagyobb a bizonytalanság. A szimuláció szerint, mely a
magasabb frekvenciákon kiváló átfedést adott a valóságos
mérési eredményekkel, 27MHz-ig jó linearitás várható, de
ugyanez nem igaz a tűrésre. 27MHz alatt egy meredek belső
szűrő vág, a pontosság biztosítására.
Garancia
Az antennára két év garanciát adunk, működési- és gyártási
hibák esetére, szakszerű használat mellett.
10
Loading...
