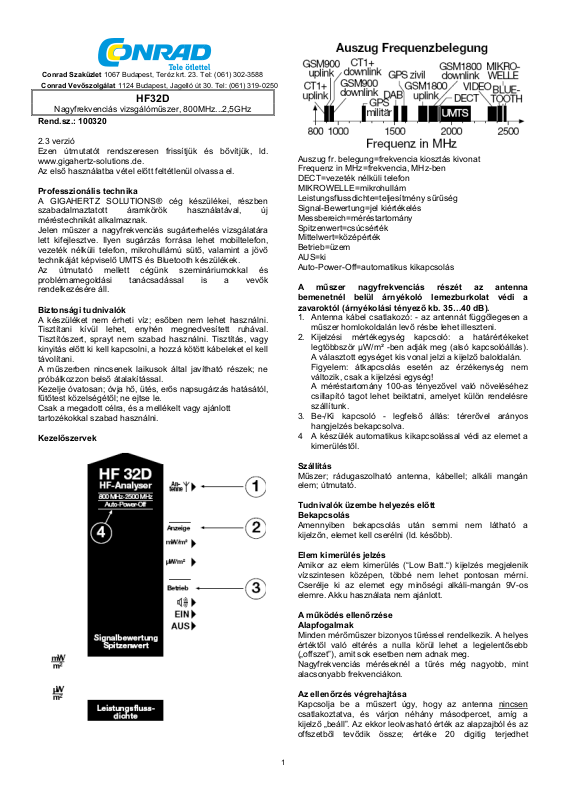

HF32D
Nagyfrekvenciás vizsgálóműszer, 800MHz...2,5GHz
Rend.sz.: 100320
2.3 verzió
Ezen útmutatót rendszeresen frissítjük és bővítjük, ld.
www.gigahertz-solutions.de.
Az első használatba vétel előtt feltétlenül olvassa el.
Professzionális technika
A GIGAHERTZ SOLUTIONS® cég készülékei, részben
szabadalmaztatott áramkörök használatával, új
méréstechnikát alkalmaznak.
Jelen műszer a nagyfrekvenciás sugárterhelés vizsgálatára
lett kifejlesztve. Ilyen sugárzás forrása lehet mobiltelefon,
vezeték nélküli telefon, mikrohullámú sütő, valamint a jövő
technikáját képviselő UMTS és Bluetooth készülékek.
Az útmutató mellett cégünk szemináriumokkal és
problémamegoldási tanácsadással is a vevők
rendelkezésére áll.
Biztonsági tudnivalók
A készüléket nem érheti víz; esőben nem lehet használni.
Tisztítani kívül lehet, enyhén megnedvesített ruhával.
Tisztítószert, sprayt nem szabad használni. Tisztítás, vagy
kinyitás előtt ki kell kapcsolni, a hozzá kötött kábeleket el kell
távolítani.
A műszerben nincsenek laikusok által javítható részek; ne
próbálkozzon belső átalakítással.
Kezelje óvatosan; óvja hő, ütés, erős napsugárzás hatásától,
fűtőtest közelségétől; ne ejtse le.
Csak a megadott célra, és a mellékelt vagy ajánlott
tartozékokkal szabad használni.
Kezelőszervek
Auszug fr. belegung=frekvencia kiosztás kivonat
Frequenz in MHz=frekvencia, MHz-ben
DECT=vezeték nélküli telefon
MIKROWELLE=mikrohullám
Leistungsflussdichte=teljesítmény sűrűség
Signal-Bewertung=jel kiértékelés
Messbereich=méréstartomány
Spitzenwert=csúcsérték
Mittelwert=középérték
Betrieb=üzem
AUS=ki
Auto-Power-Off=automatikus kikapcsolás
A műszer nagyfrekvenciás részét az antenna
bemenetnél belül árnyékoló lemezburkolat védi a
zavaroktól (árnyékolási tényező kb. 35…40 dB).
1. Antenna kábel csatlakozó: - az antennát függőlegesen a
műszer homlokoldalán levő résbe lehet illeszteni.
2. Kijelzési mértékegység kapcsoló: a határértékeket
legtöbbször μW/m² -ben adják meg (alsó kapcsolóállás).
A választott egységet kis vonal jelzi a kijelző baloldalán.
Figyelem: átkapcsolás esetén az érzékenység nem
változik, csak a kijelzési egység!
A méréstartomány 100-as tényezővel való növeléséhez
csillapító tagot lehet beiktatni, amelyet külön rendelésre
szállítunk.
3. Be-/Ki kapcsoló - legfelső állás: térerővel arányos
hangjelzés bekapcsolva.
4 A készülék automatikus kikapcsolással védi az elemet a
kimerüléstől.
Szállítás
Műszer; rádugaszolható antenna, kábellel; alkáli mangán
elem; útmutató.
Tudnivalók üzembe helyezés előtt
Bekapcsolás
Amennyiben bekapcsolás után semmi nem látható a
kijelzőn, elemet kell cserélni (ld. később).
Elem kimerülés jelzés
Amikor az elem kimerülés (“Low Batt.“) kijelzés megjelenik
vízszintesen középen, többé nem lehet pontosan mérni.
Cserélje ki az elemet egy minőségi alkáli-mangán 9V-os
elemre. Akku használata nem ajánlott.
A működés ellenőrzése
Alapfogalmak
Minden mérőműszer bizonyos tűréssel rendelkezik. A helyes
értéktől való eltérés a nulla körül lehet a legjelentősebb
(„offszet”), amit sok esetben nem adnak meg.
Nagyfrekvenciás méréseknél a tűrés még nagyobb, mint
alacsonyabb frekvenciákon.
Az ellenő
rzés végrehajtása
Kapcsolja be a műszert úgy, hogy az antenna nincsen
csatlakoztatva, és várjon néhány másodpercet, amíg a
kijelző „beáll”. Az ekkor leolvasható érték az alapzajból és az
offszetből tevődik össze; értéke 20 digitig terjedhet
1
(számjegyek, a tizedespont helyétől függetlenül). Ekkor a
specifikált tűrésen belül vagyunk.
Kapcsolási folyamatok (pl. mértékegység váltás) rövid
túlvezérléssel járnak, ami a kijelzőn is megjelenik.
Mérési tudnivalók
Megjegyzések a nagyfrekvenciás sugárzásokról
Itt csak a háztartásokban végzendő méréshez szükséges
tényezőkről szólunk.
Egy anyagot érő nagyfrekvenciás sugárzásnak egy része
áthatol, egy része visszaverődik, egy része pedig elnyelődik.
Ezen összetevők aránya függ az anyag minőségétől,
vastagságától, valamint a sugárzás frekvenciájától. Pl. a fa-,
gipszkarton-, tető- és ablak anyagok gyakran jó
áteresztőképességű helyei a háznak.
Ezekről további áttekintést lehet kapni az Interneten:
www.ohne-elektrosmog-wohnen.de .
Pontosabb adatgyűjtemény található a következő címen:
“Reduzierung hochfrequenter Strahlung - Baustoffe und
Abschirmmaterialien“ (A nagyfrekvenciás sugárzás
csökkentése - építőanyagok és árnyékolások), szerzők: Dr.
Moldan / Prof. Pauli, cím:
www.drmoldan.de .
Minimális távolság
A sugárzást a forrástól adott távolságban, a
teljesítménysűrűség (W/m
jellemezni. A távolság nagyobb frekvenciákon néhány méter,
alacsonyabbaknál néhány tíz m. Ha pl. egy mobiltelefont
vagy vezeték nélküli telefon bázisállomást közvetlenül az
antenna közelébe helyez, akkor jókora értéket mérhet, de ez
nem okvetlenül jellemző a gyakorlati hatásra. (A sugárzások
a közeltartományban jóval erősebbek.)
Polarizáció
A nagyfrekvenciás sugárzások általában polarizáltak, vagyis
a hullámok pl. függőleges vagy vízszintes síkúak. A mobil
rádiózás esetében a polarizáció többnyire vertikális, de a
belvárosi területeken már részben horizontális, vagy pl. 45
fokra is módosulhat. A reflexió, valamint a készülék
használati helyzete is változtat a polarizáción. Ezért mindkét
síkban mérni kell (antenna helyzet).
Helyi és időbeli ingadozások
A teljesítménysűrűség a részben frekvencia-szelektív
reflexiók miatt is, különösen épületekben, ingadozhat, ami
erősödést vagy kioltást is jelenthet. Időben is változik, a
pillanatnyi vételi viszonyok, hálózat foglaltság a nap
folyamán stb. okokból.
Mindezek miatt többször ellenőrizni kell a mért mennyiséget.
Méréstechnikai megjegyzések
A műszerrel szállított logaritmikus-periodikus antenna
kifejezett iránykarakterisztikával rendelkezik, ami lehetővé
teszi egy forrás helyének felderítését, valamint annak
megállapítását, hogy mennyiben járul hozzá az
összterheléshez. Az irány ismerete az óvintézkedések
meghozatalához is fontos. Teleszkópantennák nem
alkalmasak jó épületbiológiai mérésekhez.
A kijelzőn megjelenő érték a mérési hely
teljesítménysűrűsége, az „antennakúp” térfogati
integráljához viszonyítva (vagyis az antenna irányát
figyelembe véve).
A műszer nemcsak középértéket, hanem valódi csúcsértéket
is mér, ami pulzáló sugárzásnál fontos. Pl. vezetéknélküli
telefon bázisállomása a középérték tízszeresét is elérő
csúcsot produkálhat.
A vizsgált frekvenciatartomány magában foglalja a mobil
frekvenciákat (GSM900 és GSM1800), a DECT standard
szerinti vezeték nélküli telefonokat, a jövőbeli UMTS
standard szerinti mobil frekvenciákat, a Bluetooth standard
2
) mérésével lehet mennyiségileg
szerinti wLAN-t, néhány további kommersz sávot,
természetesen a mikrohullámú sütőket, és a fentiek közé
eső frekvenciákat. Különös figyelmet fordítunk a fontosnak
tartott pulzáló jelekre.
Rádió- és TV adók közelében is kialakulhat jelentős
nagyfrekvenciás terhelés.
Különleges eset: a radar
A légi- és vízi közlekedéshez kis kúpszögű sugarat
bocsájtanak ki, forgó antennával. Ez tehát csak néhány msig mérhető, néhány másodperces időközökben, ami
különleges méréstechnikát igényel.
A műszerben levő egyenirányító kapcsolás a kis radarjeleket
alulértékelheti A kapcsolás a folyamatos vagy folyamatosan
pulzáló jeleknél (GSM ... DECT) megfelel
ő, és az erősebb
radarjeleknél is kisebb jelentőségű az alulbecslés.
A műszer előkészítése
Ellenőrizze a műszert (ld. korábban) és az antennát,
valamint az elem feszültséget.
Az antenna csatlakoztatása
Az antenna vezeték könyökös csatlakozódugóját csavarja a
bázisműszeren levő hüvelybe jobboldalt fent. Villáskulcsot
ne alkalmazzon, mert túlerőltetheti a meneteket; elegendő
kézzel meghúzni.
Az aranyozott SMA csatlakozók a legjobb minőségű
nagyfrekvenciás összeköttetést biztosítják ebben a
méretben. Gondosan ellenőrizze a csatlakozás stabilitását
az antenna végén; ezt lehetőség szerint nem szabad
bontani.
Dugja az antennát a függőleges sliccbe a műszer
homloklapján. Az antennát lehet a műszerhez rögzítve, vagy
szabadon kézben tartva is használni. Utóbbi esetben a kéz
ne érintse az első rezonátort, vagy a vezető részeket az
antennán. Ajánlatos tehát lehetőleg minél hátrább megfogni.
(Hozzávaló markolat előkészületben.)
Precíz mérésnél ne fogja kézbe az antennát, hanem illessze
a műszerhez.
Típustól függően kisebb rézfólia darabok lehetnek ráerősítve
az antennára, finomhangolás céljára. Ezeket ne távolítsa el
és ne sértse meg.
Mérés
A mérésekről ajánlatos jegyzőkönyvet vezetni.
Ugyanilyen fontos a többszöri ismétlés, hogy a
napszakonként és a hét folyamán bekövetkező
ingadozásokat is felderítsük. Hosszabb időszakok során is
érdemes ismételt mérést végezni. Előfordulhatnak ritkább
egyedi esetek, pl. adó karbantartás stb., amelyek különleges
eredményhez vezetnek. Gondolni kell a mobil hálózatok
gyors bővülésére is.
Ehhez jönnek még a tervezett UMTS-hálózatok, amelyeknél
még erősebb terhelés várható, a sűr
űbb kiépítés miatt.
Beltéri mérés előtt érdemes a külső teret is megmérni,
minden irányban. Ezzel valamelyes áttekintést kapunk
egyrészt az épület “HF sűrűségéről“ másrészt az esetleges
belső forrásokról, pl. vezeték nélküli telefonok, akár pl. a
szomszédban.
A nagyobb érdeklődésre számot tartó beltéri mérésnél
adódhatnak további mérési bizonytalanságok a műszerre
megadott értékekhez képest. Mennyiségileg pontos HF
mérés csak ún. szabad téri körülmények között végezhető.
Ismét figyelmeztetünk a helyzetfüggésre, ami nagy
frekevencián lényegesen nagyobb. Tanácsos a lokális
maximumot megkeresni, akkor is, ha ez nem azonos az
általunk mérni kívánt hellyel (pl. az ágy vége). A lokális
maximum is változhat a nap/hét stb. során.
Tájékozódó mérés
A mérés célja a helyzet nagyjábóli felmérése. A számértékek
másodlagos jelentőségűek, általában elegendő a térerővel
2
arányos hangjelzésre hagyatkozni (“üzemmód“-kapcsoló
hangjel álláson).
Eljárás:
Ellenőrizze a műszert és az antennát.
A sugárzás hatása pontonként és irányonként különböző
lehet. Mivel a nagyfrekvenciák egy helyiségben sokkal
gyorsabban változnak, nincs értelme minden pontot és irányt
vizsgálni.
Mivel egyelőre csak minőségi vizsgálatról van szó, az
antennát lehet kézben tartani (természetesen a műszeren is
maradhat), és így változtatni a polarizációs síkot (vertikális
vagy horizontális).
Mivel csak a hangjelzést figyeljük, lassú lépésekben
haladhatunk, közben az antennát minden égtáj felé forgatva.
Egyetlen forgatás felfelé vagy lefelé is hozhat meglepő
eredményt.
Ha a műszer túlvezérlődik („1” jelenik meg a kijelző
baloldalán), vagyis túl lett lépve a mérési tartománya, még
lehetőség van 100-szor nagyobb terhelés mérésére a
tartozékként beszerezhető csillapító tag felhasználásával (az
antenna csatlakozáshoz beiktatható miniatűr közdarab).
Mennyiségi mérés
A mérendő helyek megállapítása után kezdődhet a mérés.
Tegye fel ismét az antennát a műszerre. A műszer mögötti
földelő (test) geometria is hatással van az eredményre tartsa a készüléket lazán kinyújtott kézben, nem túl messze,
a ház elejénél.
Ezek után egy lokális maximum helyén változtassa a
műszer helyzetét, az effektív teljesítménysűrűség, vagyis a
kérdéses érték számszerű meghatározására.
- A négy égtáj irányában való forgatással meghatározható a
fő sugárzási irány (balra és jobbra forgathatjuk csuklóval a
műszert, de a mögöttünk levő tér felderítésére ismét a
műszer mögé kell kerülni).
- A műszert saját tengelye körül forgatva a polarizációs síkok
határozhatók meg.
- A mérési helyzet, vagyis a mérési pont változtatásával
érhetjük el azt, hogy ne csak egyetlen helyről kapjunk adatot,
ahol esetleg antennatechnikai okokból kioltás következik be.
Egyes gyártók azon a véleményen vannak, hogy meg kell
mérni a teljesítmény sűrűséget a tér három irányában, és
ezek eredője adja az eredményt; több profi méréstechnikai
gyártó azonban nem osztja ezt a véleményt.
Általánosan elfogadott felfogás, hogy a legerősebb
térirányban fellépő legnagyobb értéket kell tekinteni a
határértékekkel való összevetéskor.
Egyedi esetekben, mint pl. ha egy a házon belüli vezeték
nélküli telefonra hasonló terhelést mérünk, mint a házon
kívüli mobil adóantennára, érdemes megmérni a „kültéri”
értéket kikapcsolt vezeték nélküli telefon esetében, utána a
telefonét, majd a kettő összegét venni az értékeléshez.
Definiált eljárás jelenleg nincs, mivel mint korábban
említettük, a nagy frekvenciás mérések csak „szabad térre”
definiáltak.
A teljes biztonság érdekében 4-gyel szorozzuk meg a mérési
eredményt. Ez talán túlzásnak tűnik, de profi
spektrumanalizátoroknál is alkalmaznak egy 2-es faktort.
Mobiltelefon adóknál a mérőműszer bizonytalanság mellé
még egy további 4-es faktort kell az eredményre „rátenni”,
hogy figyelembe vegyük a berendezés maximális és
minimális kihasználással való üzemelése közti különbséget.
Minimális teljesítménnyel ezek akkor működnek, amikor
csak a szervező csatorna ad; a maximális teljesítményű
időszak megállapításához többször kell mérni.
Határértékek, irányadó értékek és elővigyázatossági
értékek
Elővigyázatossági ajánlás hálóhelyre, pulzáló sugárzás:
0,1 µW/m
2
alatt (Az épületbiológiai méréstechnika szerint),
ill.
10 µW/m2 alatt (Salzburgi egészségügyi igazgatás).
Németországban a „hivatalos” értékek jóval nagyobbak, mint
amit a természetgyógyászok, épületbiológusok és sok
intézet ajánl. A határérték frekvenciafüggő, és a tekintetbe
vett frekvenciatartományban mintegy 4...10 W/m
2
µW/m
). Ez bőven túllépi a jelen műszer méréstartományát,
2
(=1000000
mivel ezt alapvetően az épületbiológiai elvek alapján
optimalizáltuk.
Az “Épületbiológiai méréstechnika“ (németül SBM=Standard
der Baubiolgoischen Messtechnik) 10µW/m
2
alatti
határértéket ad meg nem pulzáló sugárzásra a „nincs
rendellenesség” minősítéshez hálóhelyen. Pulzáló
sugárzásra az irányadó érték 100-as tényezővel kisebb,
vagyis 0,1µW/m
Kültérre a németországi "Bund für Umwelt und Naturschutz
Deutschland e. V." (BUND) 100 µW/m
belső térre jóval kisebb értékeket kell megcélozni.
2002-ben Salzburgban az 1000 µW/m
térre 1 µW/m
2
körüli.
2
határértéket ajánl;
2
2
és szabad térre 10 µW/m2 értékekre
érték helyett belső
módosították az ajánlást.
A hannoveri ECOLOG-Institut csak kültérre ad értéket:
10000 µW/m
2
. Ez jelentősen meghaladja az épületbiológiai
ajánlást, és kompromisszumos jelleget mutat azzal a céllal,
hogy az iparban is el lehessen fogadni, és esély legyen
nyilvános határ-adatok meghatározására. A szerzők szerint
korlátot jelent, hogy
- az érték a maximálisan lehetséges emisszióra az okozó
adóktól származik. Az eredményeket kritikusan kell tehát
tekinteni, mivel az antennák valóságos kihasználtsága
rendszerint nem ismert.
- egyetlen adónál csak az érték harmadából volna szabad
kiindulni.
- a természetgyógyászok és épületbiológusok tapasztalatait
a jóval kisebb sugárterheléssel kapcsolatban a határértékek
meghatározásánál nem lehetett figyelembe venni, mivel nem
áll elég dokumentáció rendelkezésre; sürgős szükség volna
ilyen információkra.
Összegezve: legjobb jelentősen a hivatalos határértékek
alatti értékekre törekedni.
Mobiltelefon tulajdonosoknak
Megfelelő vétel érhető el jóval kisebb térerő: 0,1µW/m
2
alatt
is.
Elem
A készülék 9 V-os elemmel működik. Ezen belül alkáli
mangán típust ajánlunk. Akkut vagy cink-szén elemet nem
javasolunk. A készüléket minőségi alkáli-mangán elemmel
szállítjuk.
Elem csere
Az elemtartó rekesz a készülék alján van. Nyitáshoz nyomja
meg a recézett nyilat, és húzza le a fedelet a készülék alsó
homlokoldala felé. A rekeszben habszivacs betét
akadályozza az elem rázkódását. Visszazárás az előbbiek
szerint.
Automatikus kikapcsolás
A készülék mintegy 40 percnyi inaktivitás után
automatikusan kikapcsol.
Ugyancsak kikapcsol, kb. 3 percen belül, ha az elem
lemerülőben van (a kijelzőn a “low batt.“ jelzés jelenik meg a
számok között).
3
További elemzések
Cégünk további készülékeket tervez a nagyfrekvenciás
mérések céljára, éppúgy, mint a villamos vontatás,
háztartási áram stb. területekre; kísérje figyelemmel
honlapunkat.
Amennyiben problémája van a mérési eredmények
értelmezésével, szintén keresse meg a gyártót.
Lakása épületbiológiai állapotával, vagy pl.
védőárnyékolás készítésével kapcsolatban forduljon
szakemberhez.
A szakszerű árnyékolás megbízható védelmet ad.
Ebben a témában azonban könnyen előfordulhat, hogy egy
rosszul földelt, antennaként működő árnyékolás még ronthat
is a helyzeten.
Cégünk a Biologa céggel együtt anyagok és
megoldások széles választékát kínálja.
Az Interneten a már említett Dr. Dietrich Moldan-t keresheti:
www.drmoldan.de
Elektroszmog téma:
www.ohne-elektrosmog-leben.de.
Átszámítási táblázat, µW/m2 - mV/m:
Garancia
A mérőműszerre, az antennára, és a tartozékokra 2 év
garanciát vállalunk, működési és gyártási hibákra.
Antenna
Bár filigránnak látszik, az FR4 alapanyag stabil.
Mindazonáltal ha leesik az asztalról, arra vonatkozik a
garancia.
Műszer
A műszer leejtése esetére nincs garancia.
4
Loading...
