Triton系列
简体中文用户手册
Triton + Triton 180
Triton
GZ-XX1CA-SNS/S NB
Triton 180
GZ-AX1CA- SDS/SDB
GZ-AX1CA- SD1
/SD2
2
简体中文
感谢您购买技嘉科技散热产品。技嘉科技致力于机箱水冷/風冷解决方案技术的
整合，俾提供用户最佳的散热解决方案。若需进一步了解「Triton」系列的相关信
息和规格，请参阅技嘉科技网站。(http://www.gigabyte.com.cn)
以下事项不属于保固范围之内：
1. 使用错误的方法进行操作，或是用于指定用途之外时。
2. 在规定的正确操作方法之外时。
3. 其它产品的影响引起故障发生时。
4. 对本产品进行未经核准的修改。
5. 因本产品故障而对其他物品产生衍生性损坏。
6. 自然灾害引起的故障，例如：地震、闪电、火灾和水灾。
7. 产品本身之保固贴纸被撕毁或破损时。
8. 在搬运计算机产品过程中，未先卸下机箱内所有装置，包含电源供应器、硬盘、光驱、主板、散热器…
等，而造成机箱本身及其它计算机相关装置损坏。
9. 未遵循本说明书安装顺序所造成之任何损失/损害。
安装计算机产品过程中，未戴上保护手套进行安装，可能导致人员与装
置的伤害与损坏。接头安装错误可能会造成主板和其它组件烧毁。请务
必遵守此手册内的安装说明。
所有图片请参考英文完整版。
3
简体中文
目录
1. 机箱各部位介绍 4
1-1 机箱内部结构介绍
4
1-2 前及后面板结构介绍 4
1-3 打开侧板和前面板 4
2. 特色介绍
5
3. 规格
5
4. 安装说明
6
4-1 电源供应器安装
6
4-2 主板安装 6
4-3 适配卡安装 6
4-4 前置多媒体I/O端口安装 7
4-5 连接风扇电源线 9
4-6 5.25”前置装置槽的安装 9
4-7 3.5”前置装置槽的安装 9
4-8 3.5”内部装置安装 9
4-9 脚座 10
4-10 水冷系统 10
4-11 推荐的冷却产品 10
4
简体中文
1. 机箱各部位介绍
1-1 机箱内部结构介绍
1. 电源供应器
2. 主板托盘
3. PCI免工具安装卡勾
4. 5.25”前置设备安装区
5. 3.5”前置设备安装区
6. 3.5”内部设备安装区
7. 工具盒
a.
固定滑轨x 6
b. 铜柱x 9
c. 主板固定螺丝x 9
d. 电源供应器固定螺丝x 4
e. 束线夹x 1
f. 磁力环x 1
8.
前置线材组
a.
USB 2.0
b.
音源接头(HD & AC’97)
c. IEEE 1394 (多功能接头)
d. 风扇整合3-Pin电源
e. 基本机箱电源开关控制线材组
1-2 前及后面板结构介绍
a) 前面板
a-1) 重开机开关/硬盘LED/电源开关/电源LED
a-2) 前端多媒体I/O端口
(USB x 2、IEEE 1394 x 1、音源接头x 1 (HD &AC’97))
b) 后面 板
b-1) 背板风扇
b-2) 水冷系统水管入口/出口
1-3 打开侧板和前面板
1-3.1 如要拆开侧板：
1-3.1a 请先转开侧板后方的4个指旋螺丝，然后再拆开侧板。
1-3.2 如要拆开前面板：
1-3.2a 先拆开左侧板和右侧板(请看步骤1-3.1)，再松开将前面板固定在机座
上的4个夹子。
5
简体中文
2. 特色介绍
-高质感设计
• 高级铝制面板设计
• 防滑&防震脚架
-完整支持
• 前面板多媒体I/O端口(USB x 2、IEEE 1394 x 1、音源接头x 1 (HD &AC’97))
• 双重12cm静音&防震风扇(前方 x 1与后方 x 1)
• 支持水冷系统
-散热技术整合
• Intel CAG 1.1 Air Duct
-组装便利性
• 内部电线管理
• 免工具的安装设计
3. 规格
Triton Triton 180
型号 GZ-XX1CA-SNS/SNB
GZ-AX1CA-SDS/SDB
GZ-AX1CA-SD1/SD2
机箱型式 中型机塔
尺寸(宽x高x深) 200 x 440x 480 mm
前面板材质
铝
颜色 银/黑
侧板 Intel CAG1.1
本体材质 0.7 mm SECC
净重 8.4kg
5.25吋磁盘槽(外部)
5
3.5吋磁盘槽(外部)
2
3.5吋磁盘槽(内部)
3
PCI插槽
7
主板兼容 ATX / Micro ATX / Flex ATX
系统风扇(前) 12cm静音风扇x 1
系统风扇(后) 12cm静音风扇x 1
多媒体I/O端口
USB2.0 x 2、IEEE 1394 x 1、
音源接头x 1 (HD & AC’97)
6
简体中文
4.
安装说明
请依照顺序参考相关章节进行安装。
4-1 电源供应器安装
请先将机箱直立放置于桌面，以利安装。
需要零件：电源供应器固定螺丝x 4。
4-1.1 拆开左侧板和右侧板(请看第4页上的步骤1-3.1)。请将电源供应器置入
机箱内。
4-1.2 使用4颗固定螺丝来固定电源供应器。
4-2 主板安装
本机箱兼容于ATX / Micro ATX / Flex ATX主板。
安装前，请确认主板的尺寸和固定点。
需要零件：铜柱、主板螺丝。
4-2.1 根据主板规格，选择适当的螺丝孔，将铜柱旋入主板上的对应孔。
4-2.2 更换后面板上的主板I/O托架(由主板制造商供应)。
4-2.3 以主板螺丝将主板固定(请参考主板用户手册，确认您的主板型号)。
主板 代号 主板螺丝 机箱铜柱
ATX A1-A9
9 9
Micro ATX U1-U9
9 9
Flex ATX F1-F6
6 6
4-3 适配卡安装
本机箱可对适配卡(例如显示卡、声卡等)支持免工具安装。
需要零件：无
7
简体中文

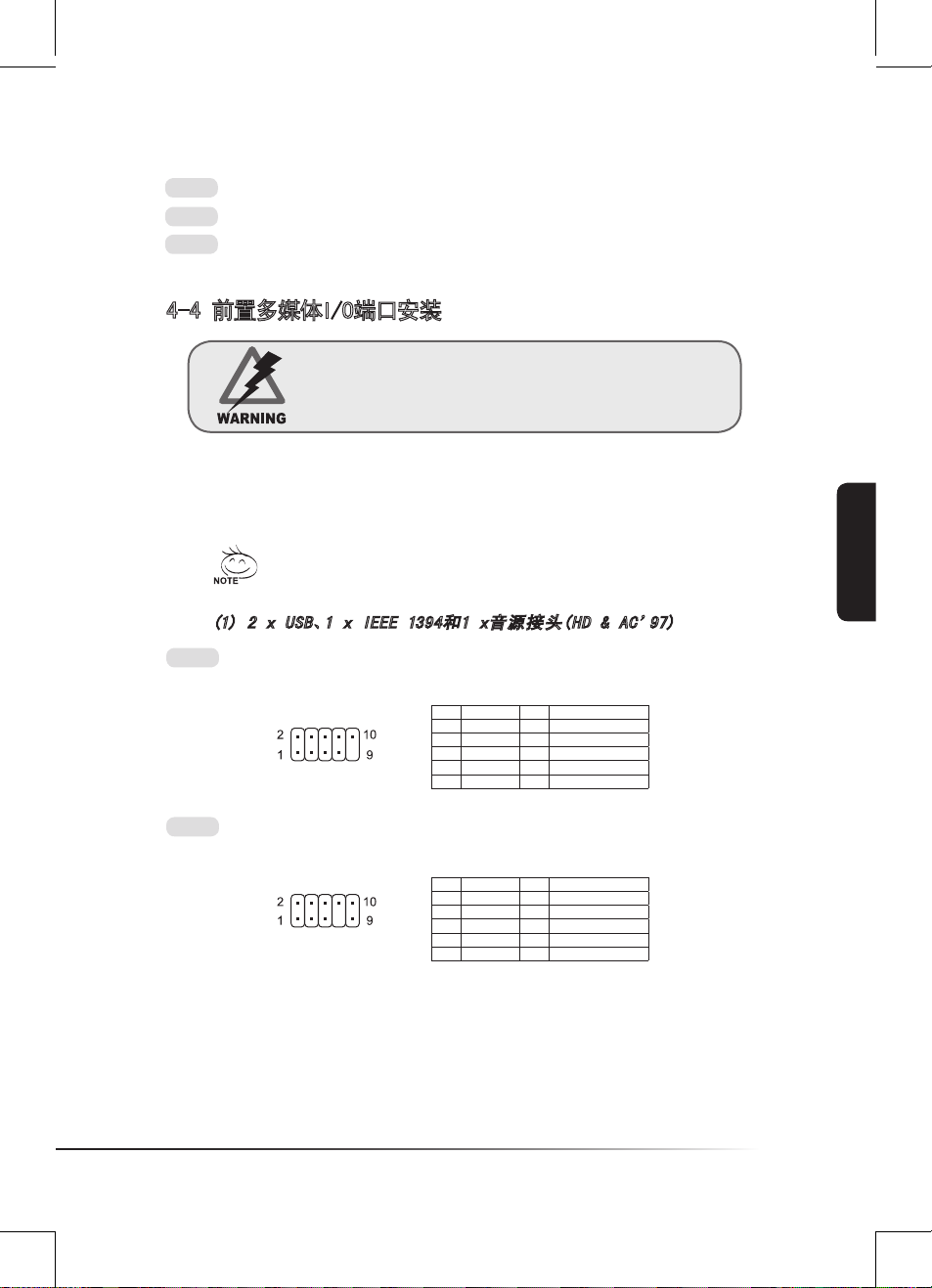

4-3.1 将对应的PCI免工具固定扣向下压来将其解开。
4-3.2 将固定扣向上提起，并拆下内部的防尘PCI防尘盖。
4-3.3 将适配卡插入扩充槽，然后再锁上PCI免工具固定扣。
4-4 前置多媒体I/O端口安装
前面板包括：
(1) 2 x USB、1 x IEEE 1394和1 x音源接头(HD & AC’97)
(2) 基本机箱电源开关控制线材组。
需要零件：无
安装前，请参考主板制造商提供的说明书，并确认所用户的是正确的接头。
(1) 2 x USB、1 x IEEE 1394和1 x音源接头(HD & AC’97)
4-4.1 将USB 2.0接头插入主板上对应的针脚。
4-4.2 将IEEE 1394接头安装主板上对应之针脚。
错误的接头安装，严重时会烧毁主板及其它零件。请阅读用户手册内的
安装程序，因错误安装或连接所导致的故障及损失，不在本产品的保固
范围内。
Pin 定义 Pin 定义
1 電源 6 USB Dy+
2 電源 7 GND
3 U SB Dx- 8 GND
4 US B Dy- 9
5 US B Dx+ 10 USB Over current
USB 2.0 接头
Pin 定义 Pin 定义
1 TPA+ 6 TPB2 TPA- 7
3 GND 8 +12V
4 GND 9 +12V
5 TPB+ 10 GND
IEEE 1394 接头 A
8
简体中文

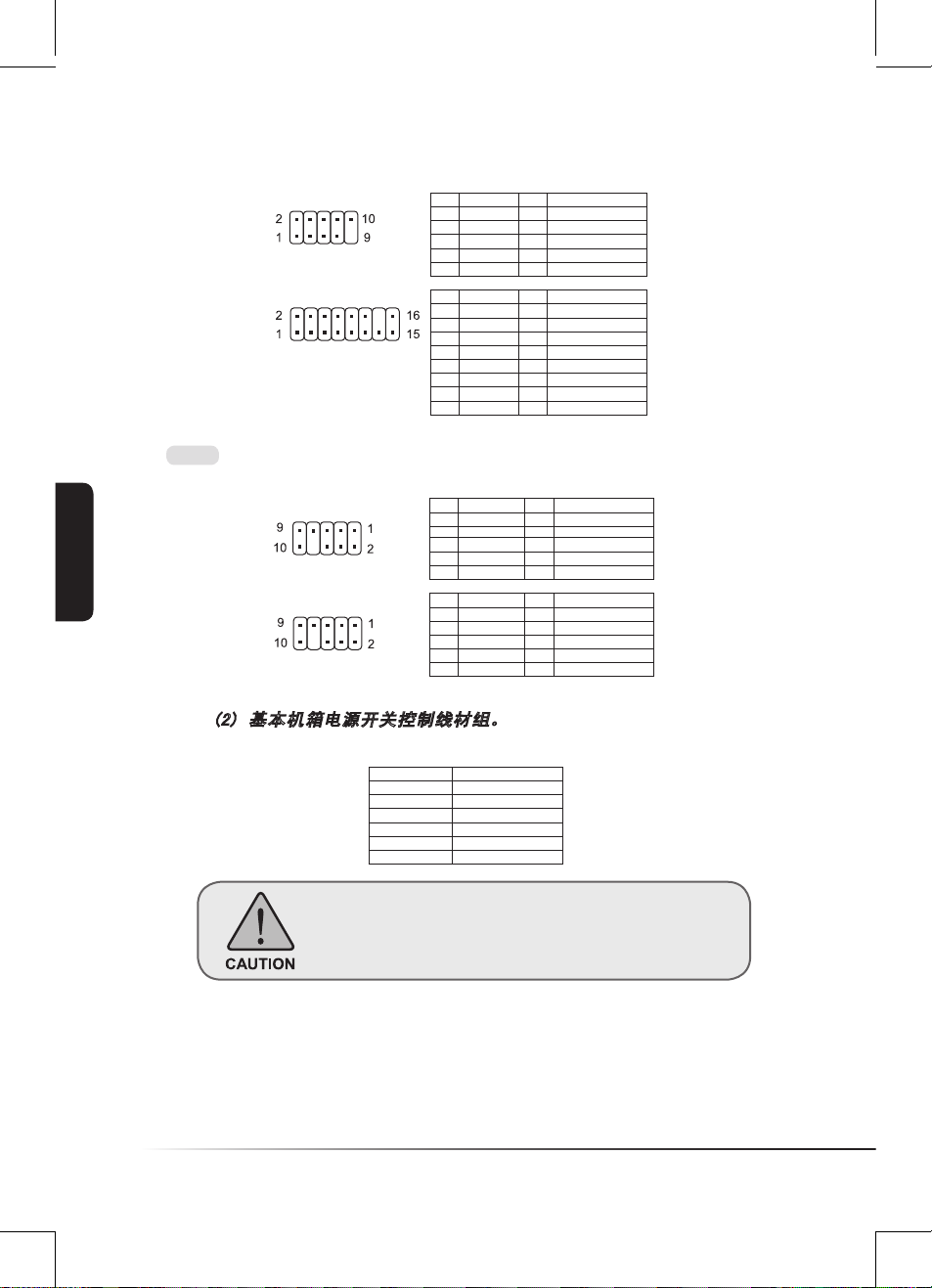

4-4.3 将音源接头插入主板上对应的针脚。
(2) 基本机箱电源开关控制线材组。
依照下列的接头列表来进行安装(请参考下图)
接头 颜色
喇叭 黄色(+)/黑色(-)
Reset SW 蓝色(+)/白色(-)
Power SW 橘色(+)/白色(-)
Power LED + 绿色
Power LED- 白色
H.D.D. LED 红色(+)/白色(-)
Pin 定义 Pin 定义
1 TPA+ 6 TPB2 TPA- 7 +12V
3 GND 8 +12V
4 GND 9
5 TPB+ 10 GND
IEEE 1394接头B
Pin 定义 Pin 定义
1 +12V 9 +12V
2 +12V 10 +12V
3 TPA+ 11 TPA1+
4 TPA- 12 TPA15 GND 13 GND
6 GND 14
7 TPB+ 15 TPB1+
8 TPB- 16 TPB1-
IEEE 1394接头C
HD AUDIO
Pin 定义 Pin 定义
1 MIC2_L 6 FSENSE1
2 GND 7 FAUDIO_JD
3 MIC2_R 8
4 -ACZ_DET 9 LINE2_L
5 LINE2_R 10 FSENSE2
Pin 定义 Pin 定义
1 MIC 6 NC
2 GND 7 NC
3 MIC Power 8
4 NC 9 Line Ou t(L)
5 Line Out(R) 10 NC
AC'97
提醒您，不同的主板有不同的安装区、规格、螺丝孔位及接头。如需详
细说明，请参考主板制造商随附的主板用户手册。
9
简体中文
4-5 连接风扇电源线
本机箱在前方和后方各有1个12cm静音風冷风扇。本机箱内建一个3-pin电
源接头，可连接前后2个风扇所需的电源接头，以整合成一个单一接头。
需要零件：无
4-5.1 将3-pin接头插入主板上对应的系统风扇插座。
4-6 5.25”前置装置槽的安装
本机箱可容纳最大5 x 5.25”的前置装置。
需要零件：无
4-6.1 拆下前面板(请参见第4页的步骤1-3.2)，并将网状磁盘挡板从前面板上
拆下。
4-6.2 拆下前方EMI板，并将前面板装在机箱上。
4-6.3
将5.25”装置从机箱前方滑入磁盘槽。
4-6.4
用内部卡榫将5.25”装置固定。
4-7 3.5”前置装置槽的安装
本机箱可容纳最大2 x 3.5”的前置装置。
需要零件：无
4-7.1 3.5”前置装置的安装方式与5.25”前置装置的安装方式皆同，请参考步
骤4-6。
4-8 3.5”内部装置安装
本机箱提供的内部装置槽可容纳多达3颗硬盘。内部装置需要用户附在工具
盒内的固定滑轨。
需要零件：固定滑轨(每个硬盘2组)
4-8.1 将固定滑轨安装在硬盘的两边，再将硬盘推入内部磁盘槽。
可以将额外的硬盘安装在 3.5”前置装置槽。将硬盘滑入，并将内部卡榫锁上以固
定硬盘。
10
简体中文
4-9 脚座
本机箱有提供4个高级防滑脚座，以确保机箱能平稳地固定于平面上。
4-10 水冷系统
本机箱充份支持技嘉3D Galaxy水冷系统(并支持市面上大部份的水冷系
统)。安装水冷系统时，请参考该水冷系统的用户手冊。
4-11 推荐的冷却产品
建议您将本机箱和技嘉冷却产品一起搭配使用。
