Gigabyte SUMO 4192, SUMO 5115, SUMO 4198 User Manual [ja]

SUMO 4192 - GZ-FS1CCA-ANS/ANB/ATS/ATB
SUMO 4198 - GZ-FS2CCA-AJS/AJB
SUMO 5115 - GZ-FA1CAR-AJS/AJB

日本語ユーザーマニュアル

SUMOシリーズ

日本語

GIGABYTE Techのケース関連製品をお買い上げ
いただきありがとうございます。GIGABYTE Tech
は、ケースへの水冷/空冷ソリューション技術の応
用に専念し、ユーザーの皆様へ最適な放熱ソリュ
ーションを提供いたします。“SUMO”シリーズの仕
様および詳細は、GIGABYTEのウェブサイトをご
参照ください。(http://www.gigabyte.com.tw)

下記の事項は保証の対象外となります。

1. 製品を不正に或いは設計目的以外の方法で使用。

2. 不適切な操作。

3. 他の装置の干渉による故障。

4. 製品の改造。

5. 製品の不良によって生じたその他対象への損傷。

6. 地震、落雷、火災や洪水などの天災により生じた故障。

7. 製品の保証ラベルのはがれ或いは損傷。

8. 電源、ハードディスク、光学ドライブ、マザーボード、通気設備などの内蔵機器を、コンピュータシステム

の移動前に取り外さなかった為に生じたケース或いは他のコンピュータ関連機器の損傷。

9. ユーザーマニュアル記載のインストール手順に従わなかったことで生じる損失/損傷。

コンピュータ製品のインストール時に静電手袋をご使用にならないと、人体や機器に損傷を与えるこ
とがあります。コネクターの不正な取り付けは、マザーボードやその他の部品を損傷する可能性があ
ります。

02

日本語

SUMO 4192

SUMO 4198 / SU MO 5115

日本語

目次

1. 部品紹介 4

1-1 ケースの内部構造 4

1-2 ケースのパネル構造 5

2. 機能 6

3. SUMO 4192仕様 7

4. 取り付け手順 8

4-1 電源の取り付け 8

4-2 マザーボードの取り付け 8

4-3 アドオンカードの取り付け 9

4-4 前面マルチメディアI/Oポートの取り付け 9

4-5 冷却ファン電源ラインの接続 11

4-6 5.25”前面ドライブベイの取り付け 11

4-7 3.5”前面デバイスベイの取り付け 11

4-8 3.5”内部デバイスベイの取り付け 11

4-9 DIYプロジェクタブラケットの利用 12

4-10 セキュリティロックの使用 12

4-11 スタンドの使用 12

4-12 水冷システムの適用 12

4-13 お勧めのGIGABYTE社の放熱ソリューション製品 13

03

日本語

日本語

1. 部品紹介

1-1 ケースの内部構造

アクセサリボックス(ツールボックス内の付属品は、右図をご参照ください)

DI Y用スペア透 明プロジ ェクタパ
ネル x 1 (既定の“GIG ABYTE”
は前面パネルに取り付け済み)

SUMO 4192 / SUMO 4198銅製
スペーサーx 9

SUMO 5115銅製スペーサーx 12

キーx 2

ワイヤークランプx 2

5.25”前面デバイスベイ電源ベイ

デュアル後部ファン

パイプ出口

PCIスロットベイ

3.5”前面デバイスベイ

3.5”内部デバイスベイ

アクセサリボックス

スタンド

マザーボードトレイおよ
びPCIスロットパネル

固定ランナーx 10

電源固定用ねじx 4

電源延長ケーブルx 2

SUMO 4192 / SU MO 4198マザ
ーボード固定用ねじx 9
SUM O 5115マザー ボード固定用
ねじx 12

前面入気口

04

日本語

日本語

フロントケーブルキット(ケーブルコネクタは、下図をご参照ください)

USB 2.0 ファン3ピンコネクター

電源LED 4ピンコネクター

IEEE1394 (マルチコネクター)

プロジェクタLED 4ピンコネクター

オーディオ(HD & AC’97)

電源スイッチ / リセットスイッチ /

HDD LED / スピーカーコネクター

1-2 ケースのパネル構造

a) 前面パネル

b) 左側パネル

左側パネル

取手

セキュリティロック

SUMO 4198 / SUMO 5112：
通気メッシュ+透明側面パネル

SUMO 4192 (ANS/ANB)：
通気メッシュ

SUMO 4192 (ATS/ATB)：
透明側面パネル

前面パネル

セキュリティロック

セキュリティロック

電源/リセットスイッ
チ、前面マルチメデ
ィアI/Oポート

電源 /リセ ットス イッ
チ、前面マルチメデ
ィアI/Oポート

プロジェクタ

05

日本語

SUMO 4192SUMO 4198 / SU MO 5115

日本語

2. 機能

全面的な機能強化、超大容量(SUMO 5115のみ)

拡張ボディー、容易な取り付けやサービス、SLIおよびCrossfireのデュアル/クワッドマルチグラフィックカ
ード対応、さらに12” x 13”のマザーボード対応を実現。

高品位デザイン

GIGABYTE社：最高級の放熱フルタワー型ケース
ヘアライン仕上げの軽量アルミ合金
ヘアライン仕上げのフルオープン式アルミパネルドア設計
パーソナル化イメージプロジェクタ(GIGABYTE特許出願中)

完全な対応

前面パネルでの完全マルチメディア対応：USB 2.0 x 2、IEEE1394 x 1、オーディオジャック(HD & AC’

97) x 1。
GIGABYTE社の冷却ソリューション水冷および空冷製品に完全対応
ATX / Micro ATXマザーボードに対応(SUMO 4192 / SUMO 4198)
E-ATX / CEB / ATX / Micro ATXマザーボードに対応(SUMO 5115)

冷却技術の統合

システム冷却性能を向上したアルミ合金製シャーシ
業界先端のデュアル後部12cm静音ブルーLEDファン(大空気量かつ低騒音)
ユニークな通気メッシュ / 透明側面パネルデザイン

システムセキュリティ

ダブルセキュリティロック設計(前面/側面パネル)、理想的なシステムセキュリティを提供強化ニッケルプレ
ート後部パネル。

1.0mm強化アルミ構造

容易な組み立て

キズ防止処理により、組み立て時の安全性を確保。
工具不要の取り付け設計
取り外し式ツールボックスにツール、ねじおよびケーブルを収納。
片手で開放可能な側面パネルにより、簡単な取り外しが可能。

06

日本語

日本語

SUMO 5115仕様

型番 GZ-FA1CAR-AJS/AJB
ケースタイプ フルタワー
寸法 205 x 522 x 570mm (幅x高さx奥行き)
フロント素材 アルミニウム
色 シルバー/ブラック
側面パネル 通気メッシュ / 透明
本体材質 アルミニウム(1.0mm) /ニッケルプレートSECC (1.0mm)
本体重量 8.5 KG

5.25”ドライブベイ(外部) 5

3.5”ドライブベイ(外部) 2

3.5”ドライブベイ(内部) 5
PCIスロットベイ 7

マザーボードサイズ E-ATX / CEB / ATX / Micro ATX
システムファン(前部) 12cm静音ブルーLEDファンx1
システムファン(後部) 12cm静音ブルーLEDファンx2
マルチメディアI/Oポート 2 x USB 2.0 / 1 x IEEE 1394 / 1 xオーディオセット(AC’97/HD)

型番 GZ-FS2CCA-AJS/AJB
ケースタイプ フルタワー
寸法 205 x 522 x 510mm (幅x高さx奥行き)
フロント素材 アルミニウム
色 シルバー/ブラック
側面パネル 通気メッシュ / 透明
本体材質 アルミニウム(1.0mm) /ニッケルプレートSECC (1.0mm)
本体重量 7.9 KG

5.25”ドライブベイ(外部) 5

3.5”ドライブベイ(外部) 2

3.5”ドライブベイ(内部) 5
PCIスロットベイ 7

マザーボードサイズ ATX / Micro ATX
システムファン(前部) 12cm静音ブルーLEDファン
システムファン(後部) 12cm静音ブルーLEDファンx2
マルチメディアI/Oポート 2 x USB 2.0 / 1 x IEEE 1394 / 1 xオーディオセット(AC’97/HD)

SUMO 4198仕様

型番 GZ-FS1CCA-ANS/ANB/ATS/ATB
ケースタイプ フルタワー
寸法 205 x 522 x 510mm (幅x高さx奥行き)
フロント素材 アルミニウム
色 シルバー/ブラック
側面パネル 通気メッシュ(ANS/ANB) / 透明(ATS/ATB)
本体材質 アルミニウム(1.0mm) /ニッケルプレートSECC (1.0mm)
本体重量 7.1 KG

5.25”ドライブベイ(外部) 5

3.5”ドライブベイ(外部) 2

3.5”ドライブベイ(内部) 5
PCIスロットベイ 7

マザーボードサイズ ATX / Micro ATX
システムファン(前部) 12cm静音ブルーLEDファンx1
システムファン(後部) 12cm静音ブルーLEDファンx2
マルチメディアI/Oポート 2 x USB 2.0 / 1 x IEEE 1394 / 1 xオーディオセット(AC’97/HD)

3. SUMO 4192仕様

07

日本語

日本語

4-1-1

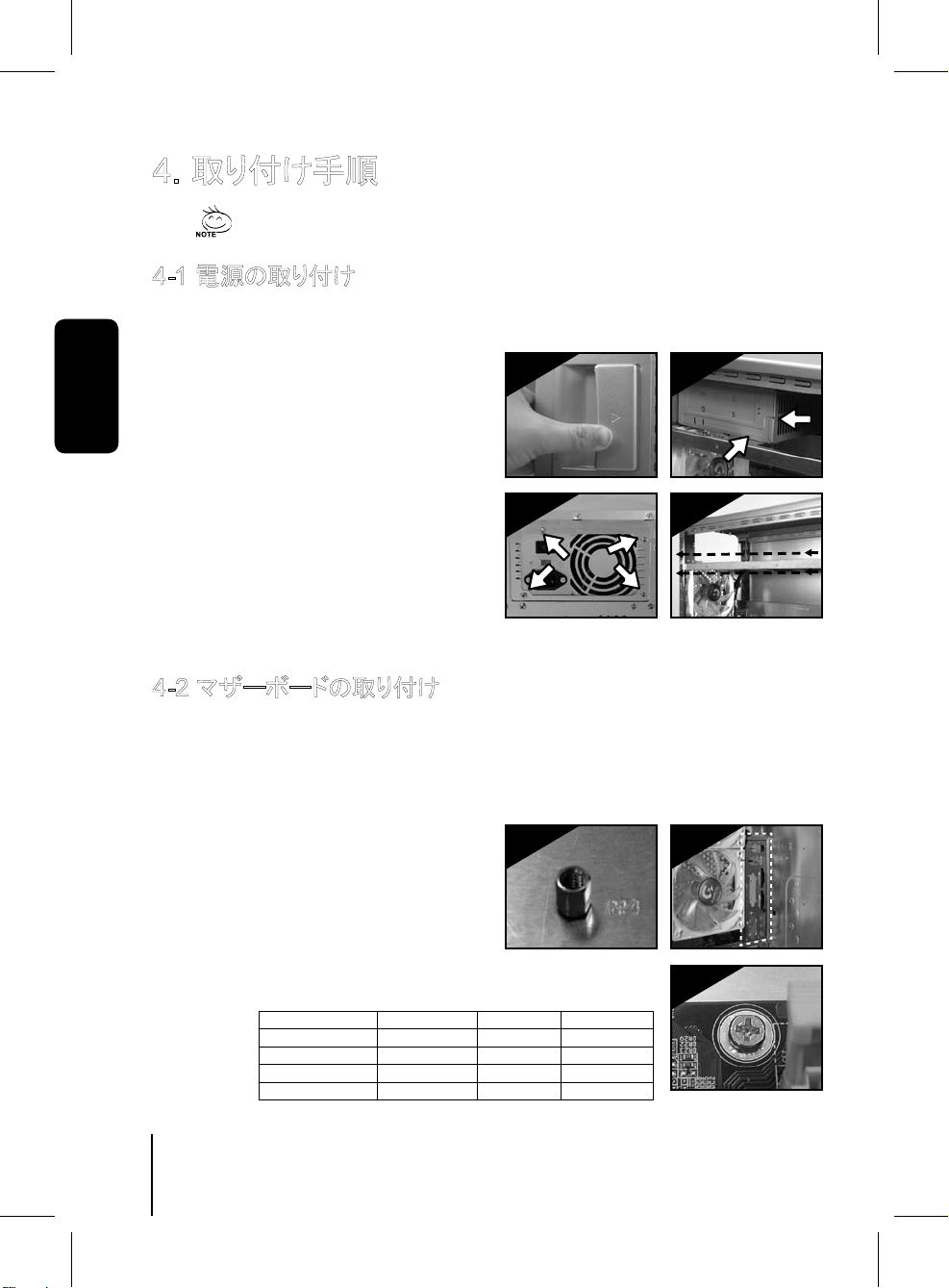

4. 取り付け手順

4-1 電源の取り付け

取り付けを容易にするために、シャーシをテーブルの上に縦に置くことをお勧めします。

必要パーツ：電源固定ねじx 4

■ 4-1-1 側面パネルの手回しネジを外し、
側面パネルの取手を押して、パネ
ルを取り外します。

■ 4-1-2 電源ユニットをケースの中に入れ
ます。

■ 4-1-3 シャーシ後 部から ねじで電源ユ
ニットを固定します。

■ 4-1-4 大型の電源ユニットを使用する際
は、ねじを緩めてクロスバー を取
り外してください。電源を取り付け
た後、クロスバー をねじで 固定し
ます。

4-2 マザーボードの取り付け

SUMO 4192 / SUMO 4198はATX / Micro ATXマザーボードと互換性があります。
SUMO 5115はE-ATX / CEB / ATX / Micro ATXマザーボードと互換性があります。

取り付け前に、マザーボードの寸法と固定位置を確認してください。

必要パーツ：銅製スペーサー、固定ねじ

■ 4-2-1 マザーボード仕様に従って、適切
なねじ位置を選んで、銅製スペー
サーをマザーボードトレイの対応
する場所にはめ込みます。

■ 4-2-2 スロットパネル後部のマザーボー
ドI/Oブラケットを交換します(通常
はマザーボードメーカーより提供)

■ 4-2-3 固定ネジでマザーボート を固定し
ます。

通常例

4-2-1 4-2-2

4-2-3

4-1-3 4-1-4

取り付けの際は参照項目に従ってください。

4-1-2

マザーボード トレイ上のコード 固定ねじ 銅製スペーサー

ATX A1-A9 9 9

Micro ATX U1-U9 9 9

CEB(SUMO 5115) E1-E8 8 8

E-ATX(SU MO 5115) E1-E12 12 12

08

日本語

日本語

4-3 アドオンカードの取り付け

SUMO 4192 / SUMO 4198 / SUMO 5115では、グラフィックカードやサウンドカードなどのインタ

フェースカードを、ツールなしで取り付けることができます。

■ 4-3 -1 PCIスロットの固定ロックを解除し
ます。

■ 4-3 -2 内部に取り付けられた防塵PCIカ
バーを取り外します。

■ 4-3 -3 アドオンカードを拡張スロットに注
意して挿入します。

■ 4-3 -4 PCIスロットの固定ロックを固定し
ます。

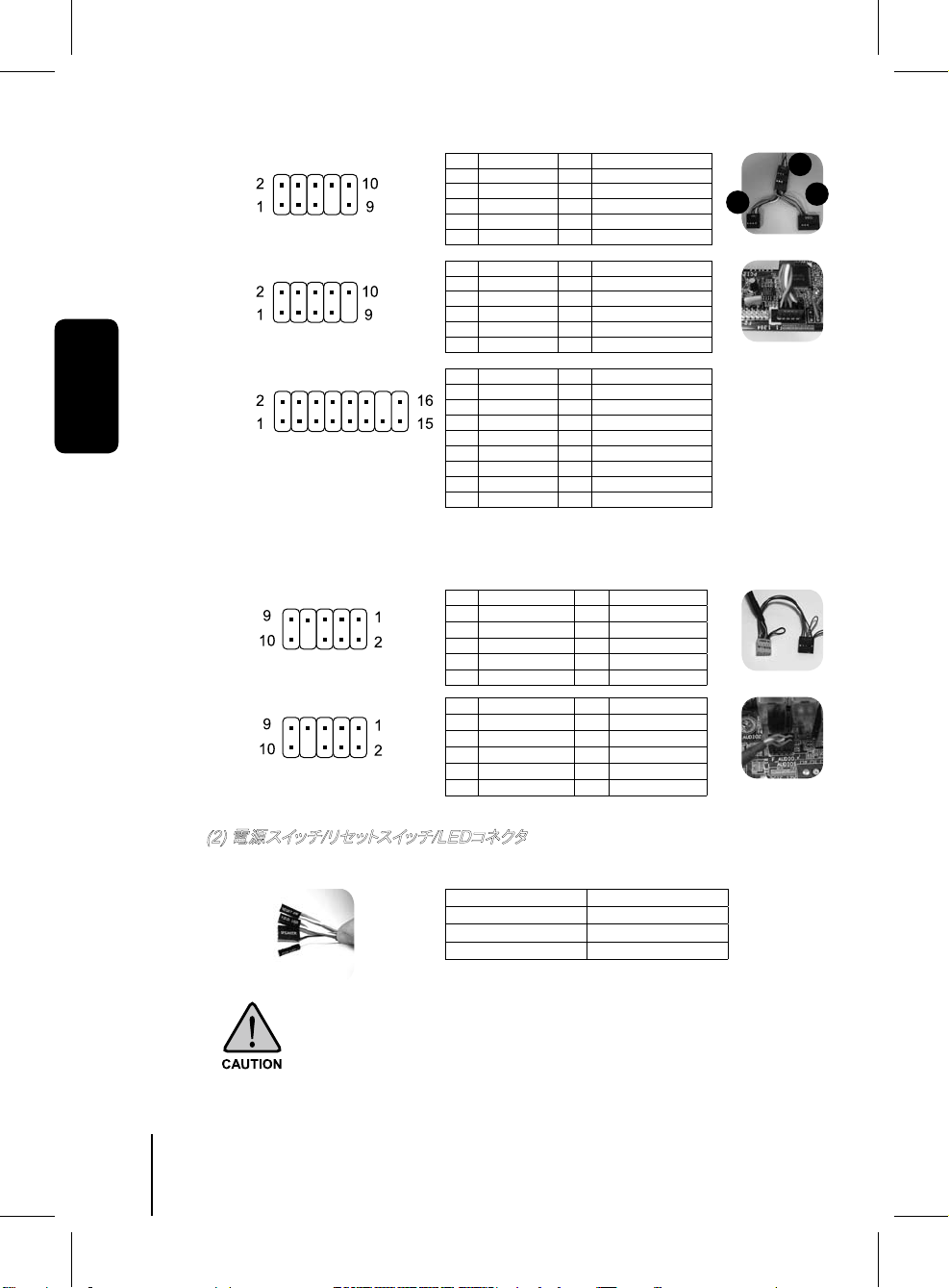

4-4 前面マルチメディアI/Oポートの取り付け

前面パネルのポート構成 (1) 2 x USB 2.0、1 x IEEE 1394、1 xオーディオセット(AC’97 / HD)

(2) 電源スイッチ/リセットスイッチ/LEDコネクタ

(1) USB 2.0 x 2、IEEE 1394 x 1、オーディオジャック x 1

■ 4-4-1 USB 2.0コネクタをマザーボードの対応するソケットに挿入します。(マザーボードのユー
ザーマニュアル上の形式を再確認してください)

■ 4-4-2 IEEE 1394コネクタをマザーボードの対応するソケットに挿入します。 変換コネクタがあ
ります。取り付け前にマザーボードメーカー提供の説明を参照して、正しいコネクタタイプ
を確認してください。

4-3-1 4-3-2

4-3-3

ピン 定義 ピン 定義

1 電源 6 USB Dy+
2 電源 7 GND
3 USB Dx- 8 GND
4 USB Dy- 9 ノーピン
5 USB Dx+ 10 USBの過電流

誤ったコネクタの取り付けにより、マザーボードや他の部品焦がす恐れがあります。取り付け
マニュアルの手順を必ず順守してください。正しい操作に従わなかったため生じたいかなる
損害も、保証対象にはなりません。
コネクターやソケットは各種マザーボードによって異なる可能性があります。詳細な手順につ
いては、マザーボードメーカーが提供する手順を参照してください。

USB 2.0コネクタ

09

日本語

日本語

ピン 定義 ピン 定義

1 TPA+ 6 TPB­2 TPA- 7 ノー ピン
3 GND 8 +12V
4 GND 9 +12V
5 TPB+ 10 GND

IEEE 1394コネクタAA

ピン 定義 ピン 定義

1 TPA+ 6 TPB­2 TPA- 7 +12V
3 GND 8 +12V
4 GND 9 ノーピン
5 TPB+ 10 GND

IEEE 1394コネクタB

ピン 定義 ピン 定義

1 +12V 9 +12V
2 +12V 10 +12V
3 TPA+ 11 TPA1+
4 TPA- 12 TPA1­5 GND 13 GND
6 GND 14 ノーピン
7 TPB+ 15 TPB1+
8 TPB- 16 T PB1-

IEEE 1394コネクタC

A

B

C

■ 4-4-3 オー ディオコネクタをマザーボードの対応するソケットに挿入します。H Dと AC ' 97オー
ディオコネクタがあります。マザーボードのユーザーマニュアルを参照してください。

(2) 電源スイッチ/リセットスイッチ/LEDコネクタ

インストールには、以下のコネクタ一覧に従ってください(下図参照)

ピン 定義 ピン 定義

1 MIC2 _L 6 FSENSE1
2 GND 7 FAUDIO_ JD
3 MIC2_R 8 ノーピン
4 -ACZ _DET 9 LINE2_ L
5 LINE2_ R 10 FSEN SE2

HDオーディオ

ピン 定義 ピン 定義

1 MIC 6 NC
2 GND 7 NC
3 M IC電源 8 ノーピン
4 NC 9 L ine Out(L)
5 Line O ut(R) 10 NC

AC'97

マザーボードによって取り付け位置が異なることに注意してください。詳細な手順につい
ては、マザーボードメーカーが提供する説明を参照してください。

コネクタ 色

リセットSW 緑色(+) / 白色(-)

電源スイッチ オレンジ色(+) / 白色(-)

H.D.D. LED 赤色(+) / 白色(-)

10

日本語

日本語

4-5 冷却ファン電源ラインの接続

SUMO 4192 / SUMO 4198 / SUMO 5115は、前部に一つと後部に二つの12cm静音ブルーLED

冷却ファンを備えます。
3つのファンを1つの3ピンコネクタに接続するケーブルがあります。3ピンコネクタをマザーボードのフ
ァン電源コネクタに取り付けてください。

4-6 5.25”前面ドライブベイの取り付け

■ 4-6-1 前 面 パ ネルのド アと 側 面パネル
を開けて、シャーシ内部からプラス
チッ ク 製ベゼル とアル ミ製EM I プ
レートを取り外します。

■ 4-6-2 5.25”デバイスを前面パネルからス
ライドさせて入れ、前面パネルベゼ
ルに揃うようにします。

■ 4-6-3 5.25”デバイスを内部ラッチに固定
します。取り付けに関しては図をご
参照下さい。

■ 4-6- 4 取り付けは完了です

4-7 3.5”前面デバイスベイの取り付け

3.5”前面デバイスの取り付けは5.25”前面デバイスの取り付けと同じです。ステップ4から6をご参照

ください。

必要パーツ：なし

4-8 3.5”内部デバイスベイの取り付け

SUMO 4192 / SUMO 4198 / SUMO 5115は、最大5台(ツールボックスの取り外し後)のハードデ

スクドライブを格納できる内蔵ベイを装備しています。HDDはツールボックスに収納された固定ラン
ナーを必要としま。

■ 4-8-1 ランナー をHD Dの両側に配置しま
す。HD Dをハードディスクベイに均
等にスライドさせます。

■ 4-8-2 4台目と5台目の取り付けの際は、
ツールボックスを取り除き、ステップ
4-8-1に従ってH DDを取り付けま
す。

■ 4-8-3 電源ケーブル長が底部HD Dの取り付けに十分でない場合
は、ツールボックス内の電源延長ケーブル(4ピン/SATA)を
使用できます。

4-6-1 4-6-2

4-6-3 4-6-4

ロック

4-8-1 4-8-2

4-8-3

11

日本語

日本語

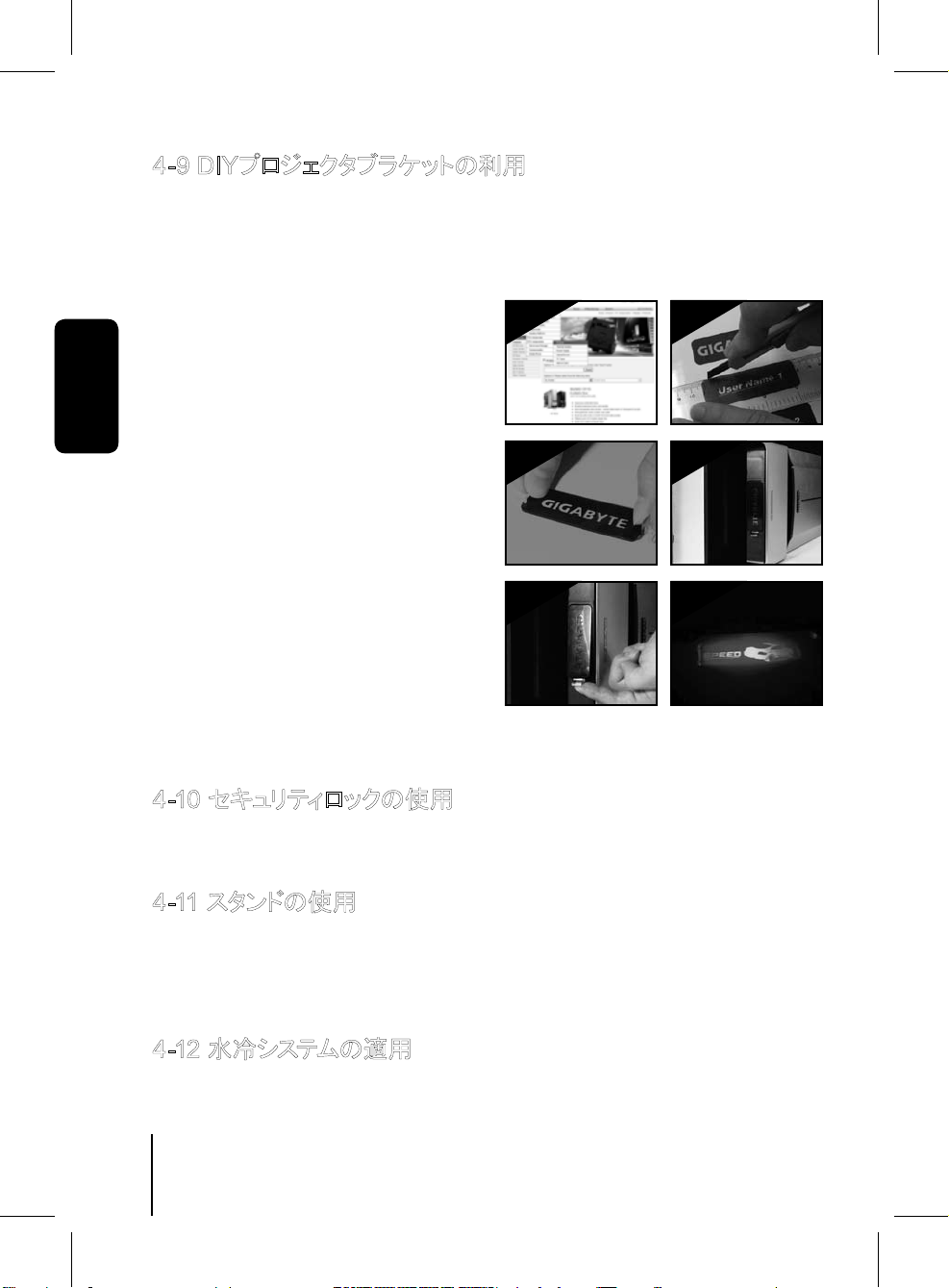

4-9 DIYプロジェクタブラケットの利用

LED 4ピン電源コネクタを電源ユニットからの4ピン電源コネクタに接続してください。SUMO 4192
/ SUMO 4198 / SUMO 5115に予備透明プロジェクタパネルが提供されており、独自ロゴにカスタ

マイズして、前面パネルに装着済みの"GIGABY TE"プロジェクタブラケットと交換することができま
す。

必要パーツ：プロジェクタフィルム、プロジェクタブラケット

■ 4-9 -1 G IG AB Y TEウェブサイ ト> P C

Components>Chassis>SUMO
シリーズ ま で アク セ ス し、D I Y_
br ack et. doc を クリックしてくださ

い。

■ 4-9 -2 プロジェクタフィルムを1:1スケール
で印刷します(レーザープリンタや
コピー機を使用して プロジ ェクタ
フィルムを印刷してください)

■ 4-9 -3 境界線に沿ってフィルムを切り取
ります。

■ 4-9 -4

切り取ったフィルムを透明プロジェ

クタパネルのステッカ ー側に貼り
ます。

■ 4-9 -5 既存のプロジェク タパネルを 新し
いパネルと交換します。

■ 4-9 -6 取り付けは完了です。

4-10 セキュリティロックの使用

SUMO 4192 / SUMO 4198 / SUMO 5115は、パネルロックと側面パネルロックを含む、2つのセ
キュリティロックを備えています。キーを挿入して90度回し、ロック或いは解除をします。

4-11 スタンドの使用

SUMO 4198 / SUMO 5115にはケースを設置表面に確実に固定するための、4つのスタンドがあ

ります。
場所を変更する際は、これら4つのスタンドを90度回転させてください。

注：ケースを移動あるいは横向きに設置する場合、スタンドの変形を防ぐためにフット部を収納位置に
回転してください。

4-12 水冷システムの適用

SUMO 4198 / SUMO 5115は、Gigaby te 3D Galaxyシリーズの水冷システムに完全対応します
(現在入手可能な大部分の水冷システムにも対応します)。水冷システムを取り付ける前に、そのマ

ニュアルをご参照ください。

4-9-1 4-9-2

4-9-3 4-9-4

4-9-5

4-9-6

12

日本語

日本語

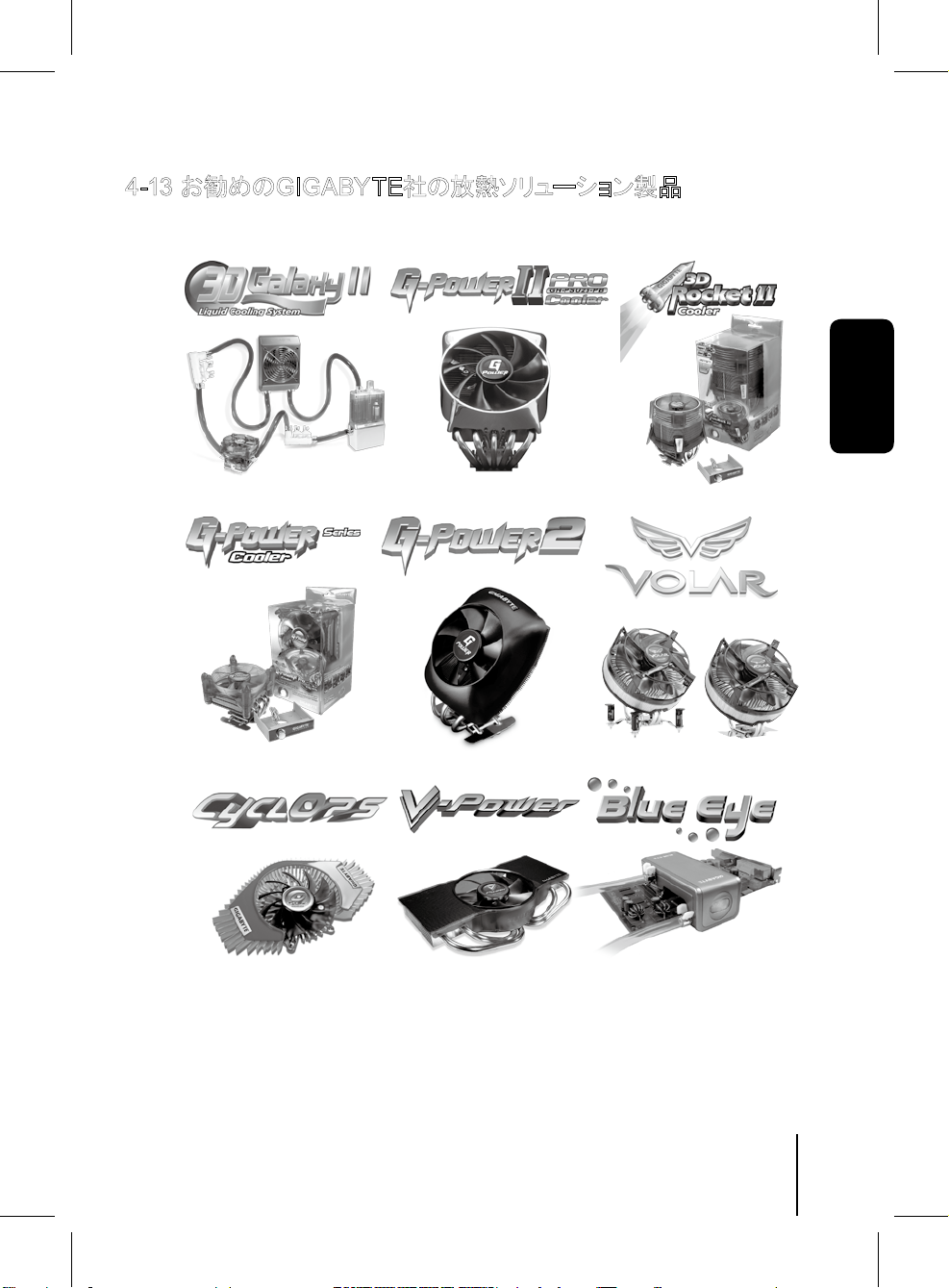

4-13 お勧めのGIGABYTE社の放熱ソリューション製品

SUMO 4192 / SUMO 4198 / SUMO 5115には、GIGABYTE放熱ソリューション製品の使用を

お勧めします。

13
