GIGABYTE M27Q X User guide

MONITOR DO GIER

PODRĘCZNIK UŻYTKOWNIKA

Podręcznik użytkownika monitora do gier

Copyright

© 2021 GIGA-BYTE TECHNOLOGY CO., LTD. Wszelkie prawa zastrzeżone.
Wspomniane w tym podręczniku znaki towarowe są zgodnie z prawem

zastrzeżone na rzecz ich prawowitych właścicieli.

Wyłączenie odpowiedzialności

Informacje zawarte w tym podręczniku są chronione przez przepisy
prawa autorskiego i stanowią własność rmy GIGABYTE.

Zmiany w odniesieniu do parametrów technicznych i funkcji opisanych
w tym podręczniku, mogą być dokonywane przez rmę GIGABYTE bez
wcześniejszego powiadomienia.

Żadna część tego podręcznika nie może być powielana, kopiowana,
tłumaczona, rozpowszechniana, bądź publikowana w jakiejkolwiek
postaci lub w jakikolwiek sposób, bez wcześniejszej pisemnej zgody
rmy GIGABYTE.

•

Aby uzyskać wsparcie w zakresie użytkowania tego monitora, należy
dokładnie przeczytać podręcznik użytkownika.

•

W celu uzyskania dalszych informacji należy odwiedzić naszą stronę
internetową pod adresem:
https://www.gigabyte.com

Określenia HDMI i HDMI High-Denition
Multimedia Interface oraz logo HDMI, to znaki
towarowe lub zastrzeżone znaki towarowe
HDMI Licensing Administrator, Inc. w Stanach
Zjednoczonych i w innych krajach.

- 2 -

Podręcznik użytkownika monitora do gier

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Środki bezpieczeństwa

Przed rozpoczęciem użytkowania tego monitora należy przeczytać
następujące Środki bezpieczeństwa.

•

Należy używać wyłącznie akcesoria dostarczone z monitorem lub
zalecane przez producenta.

•

Plastikowe opakowanie produktu należy przechowywać w miejscu
niedostępnym dla dzieci.

•

Przed podłączeniem monitora do gniazda zasilania należy się
upewnić, że wartość znamionowa napięcia kabla zasilającego
odpowiada specykacji prądowej obowiązującej w kraju
użytkownika.

•

Wtyczkę kabla zasilającego należy podłączyć do prawidłowo
podłączonego i uziemionego gniazda zasilania.

•

Wtyczki nie wolno dotykać mokrymi rękami, ponieważ może to
łatwo doprowadzić do porażenia prądem elektrycznym.

•

Monitor należy ustawić w miejscu zapewniającym stabilność oraz
dobrą wentylację.

•

Nie należy ustawiać monitora w pobliżu źródeł ciepła, np. grzejników
elektrycznych lub w miejscu wystawionym na bezpośrednie
działanie promieni słonecznych.

•

Szczeliny i otwory w monitorze służą do zapewnienia wentylacji. Nie
wolno zakrywać lub blokować otworów wentylacyjnych żadnymi
przedmiotami.

•

Nie wolno używać monitora w pobliżu wody, napojów lub
wszelkich innych płynów. Niezastosowanie się do tych zaleceń może
doprowadzić do porażenia prądem elektrycznym lub do uszkodzenia
monitora.

•

Przed czyszczeniem monitor należy odłączyć od gniazda zasilania.

•

Ponieważ powierzchnię ekranu łatwo zarysować, należy unikać
dotykania powierzchni twardymi lub ostrymi przedmiotami.

•

Do przecierania ekranu zamiast chusteczki higienicznej należy
używać miękkiej pozbawionej włókien szmatki . W razie potrzeby
można używać środka do czyszczenia szyb. Jednakże, nigdy nie
należy spryskiwać środka czyszczącego bezpośrednio na ekran.

•

Jeżeli monitor nie będzie używany przez dłuższy czas, należy
odłączyć kabel zasilający.

•

Nie wolno podejmować prób samodzielnego demontażu lub
naprawy monitora.

- 3 -

Podręcznik użytkownika monitora do gier

Środki ostrożności dotyczące niebezpieczeństwa utraty stabilności

Produkt może upaść, powodując poważne obrażenia osobiste lub
śmierć. Aby zapobiec obrażeniom, to urządzenie należy bezpiecznie
przymocować do podłogi/ściany, zgodnie ze wszystkimi instrukcjami
instalacji.

Wielu obrażeniom, szczególnie dzieci, można uniknąć poprzez
zastosowanie się do prostych środków ostrożności, takich jak:

•

ZAWSZE należy używać podstaw albo metod instalacji, zalecanych
przez producenta zestawu produktu.

•

ZAWSZE należy używać mebli, które mogą bezpiecznie utrzymać
produkt.

•

ZAWSZE należy sprawdzić, czy produkt nie wystaje poza krawędź
utrzymującego go mebla.

•

ZAWSZE należy pouczyć dzieci o niebezpieczeństwie wspinania się
na mebel, aby dosięgnąć produkt lub jego elementy sterowania.

•

ZAWSZE należy w taki sposób poprowadzić podłączone do produktu
przewody i kable, aby nie potykać się o nie, nie pociągać za nie, lub
ich nie chwytać.

•

NIGDY nie należy umieszczać produktu w niestabilnym miejscu.

•

NIGDY nie należy umieszczać produktu na wysokich meblach (na
przykład na kredensach lub biblioteczkach) bez przymocowania
mebla i produktu do odpowiedniego oparcia.

•

NIGDY nie należy umieszczać produktu na tkaninie lub na innych
materiałach, które mogą się znajdować pomiędzy produktem i
utrzymującym go meblem.

•

NIGDY nie należy umieszczać na produkcie lub na meblu na którym
jest ustawiony produkt przedmiotów, które mogą kusić dzieci do
wspinania się, takich jak zabawki i piloty.

•

Jeśli istniejący produkt ma zostać przeniesiony, należy zastosować te
same, określone powyżej środki ostrożności.

•

Aby zapobiec odniesieniu obrażeń osobistych lub uszkodzenia
produktu, spowodowanego przewróceniem w wyniku trzęsienia
ziemi albo innych wstrząsów, produkt należy zainstalować w
stabilnym miejscu oraz podjąć działania zabezpieczające przed
upadkiem.

- 4 -

Podręcznik użytkownika monitora do gier

SPIS TREŚCI

Informacje dotyczące bezpieczeństwa ..............................................................................3

Środki bezpieczeństwa ...................................................................................................3

Środki ostrożności dotyczące niebezpieczeństwa utraty stabilności ............4

Wprowadzenie ............................................................................................................................6

Rozpakowanie ....................................................................................................................6

Zawartość opakowania ..................................................................................................8

Przegląd produktu ............................................................................................................9

Rozpoczęcie użytkowania .................................................................................................... 11

Instalacja podstawy monitora ...................................................................................11

Regulacja kąta widzenia ..............................................................................................13

Instalacja wspornika do montażu na ścianie (Opcjonalny) ............................ 14

Wykonywanie połączeń ..............................................................................................15

Używanie urządzenia ............................................................................................................. 16

Włączanie/wyłączanie zasilania ................................................................................16

Zalecenia zapewniające komfort użytkowania ..................................................17

Wybór źródła wejścia ...................................................................................................17

Operacje .....................................................................................................................................18

Szybkie menu .................................................................................................................. 18

Konguracja ustawień dźwięku ............................................................................... 27

Dodatki........................................................................................................................................38

Dane techniczne ............................................................................................................ 38

Lista obsługiwanego taktowania ............................................................................. 39

Rozwiązywanie problemów ...................................................................................... 40

Podstawowe zasady pielęgnacji ...............................................................................41

Uwagi dotyczące ładowania USB ............................................................................. 41

Informacje serwisowe rmy GIGABYTE ................................................................. 41

Regulatory Notices ........................................................................................................ 42

- 5 -

Podręcznik użytkownika monitora do gier

WPROWADZENIE

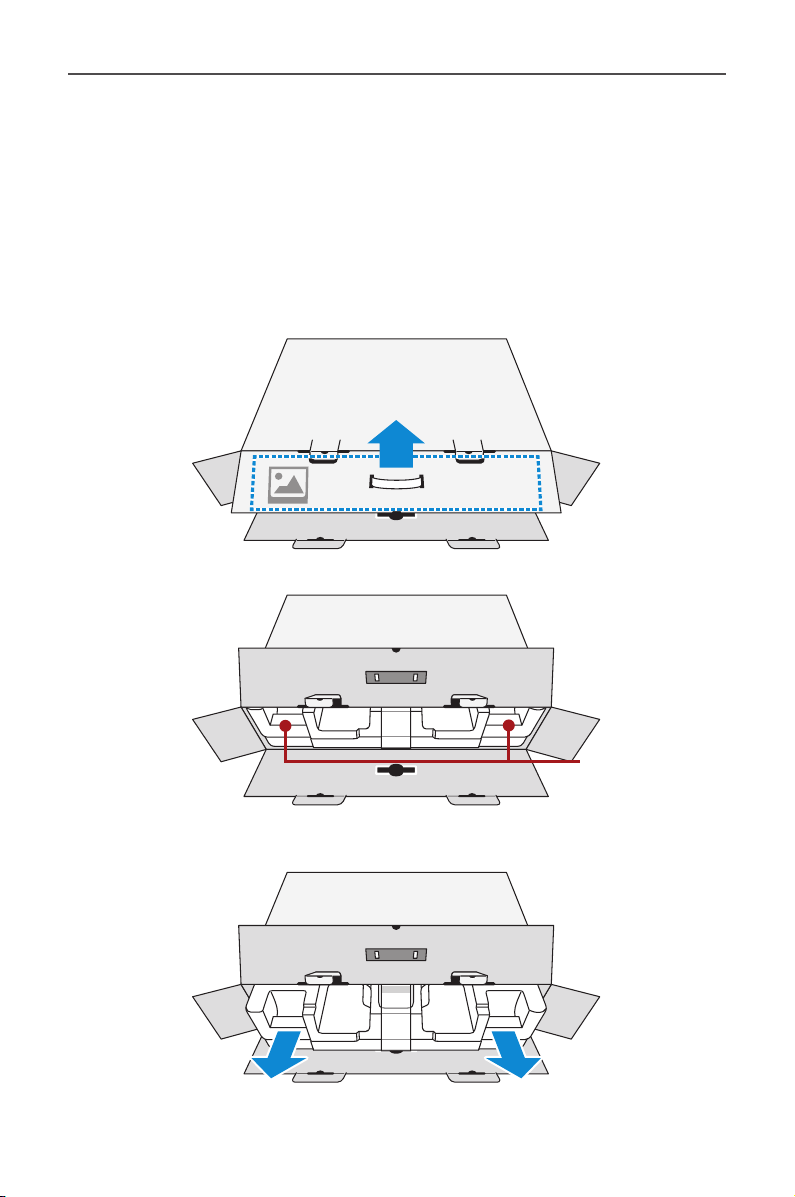

Rozpakowanie

1. Otwórz pokrywę górną opakowania. Następnie należy postępować

zgodnie z etykietą odpakowywania umieszczoną na wewnętrznej
stronie pokrywy.

2. Upewniając się, że karton został ustawiony w prawidłowym kierunku,

ostrożnie połóż go na stabilnej powierzchni.

UP

3. Otwórz pokrywę wewnętrzną.

Otwory

4. Chwyć element ze styropianu (poprzez otwory), aby go wyciągnąć z

kartonu.

- 6 -

Podręcznik użytkownika monitora do gier

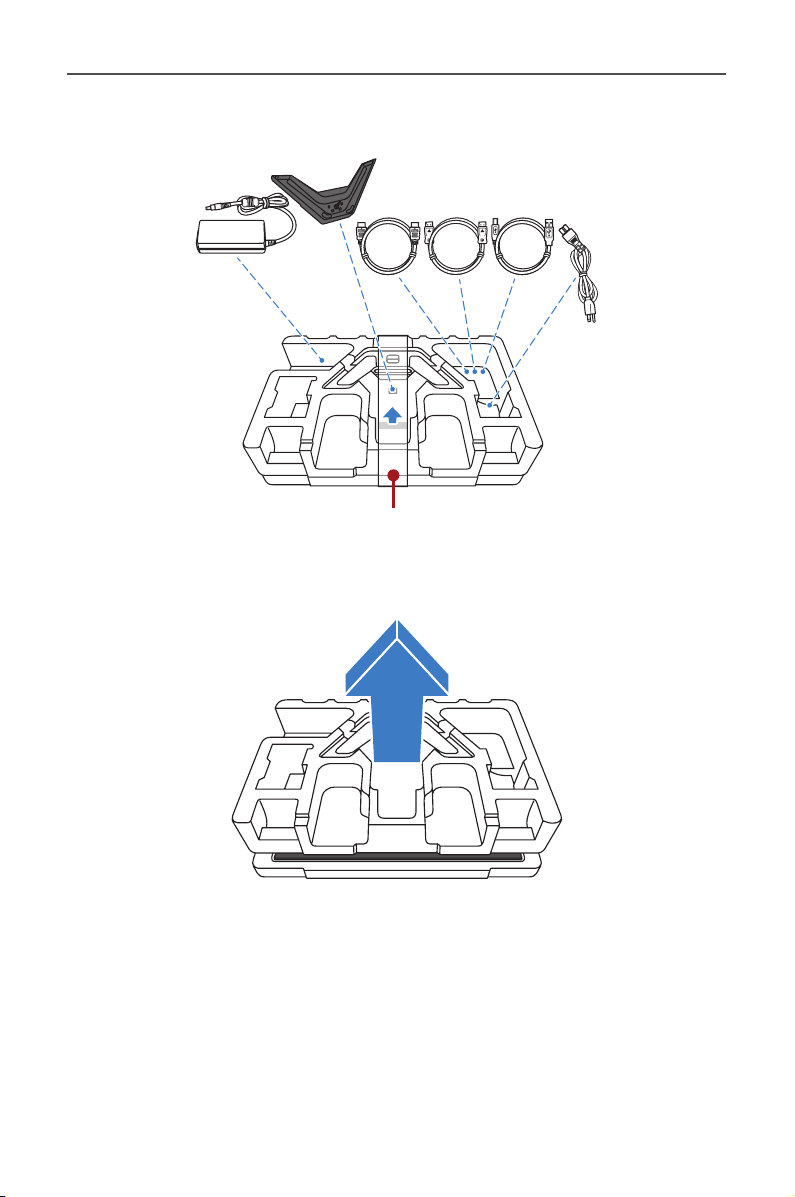

5. Usuń przezroczystą owijkę zabezpieczającą styropian. Następnie

wyjmij elementy umieszczone w górnej części styropianu.

Przezroczysta owijka

6. Wyjmij górną część styropianu. Następnie można wyjąć monitor z

dolnej części styropianu.

- 7 -

Podręcznik użytkownika monitora do gier

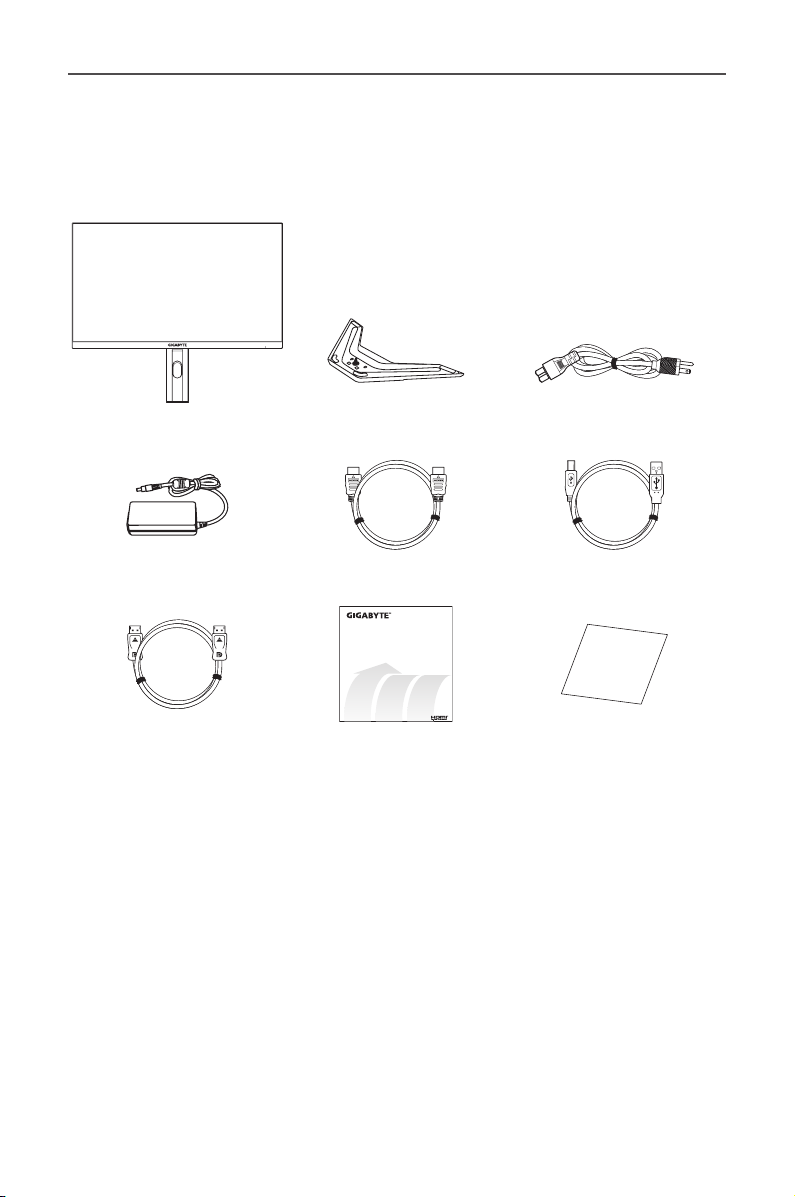

Zawartość opakowania

W kartonie opakowania znajdują się następujące elementy. Jeżeli
jakiegoś elementu brakuje, należy się skontaktować z lokalnym
sprzedawcą.

Monitor Podstawa monitora Kabel zasilający

Zasilacz Kabel HDMI Kabel USB

Multilingual
Installation
Guide

M27Q X

Kabel DP Instrukcja szybkiego

Warranty Card

Karta gwarancyjna

uruchomienia

Uwaga: Karton opakowania oraz materiały opakowaniowe należy pozostawić
na wypadek potrzeby transportu monitora w przyszłości.

- 8 -

Przegląd produktu

1

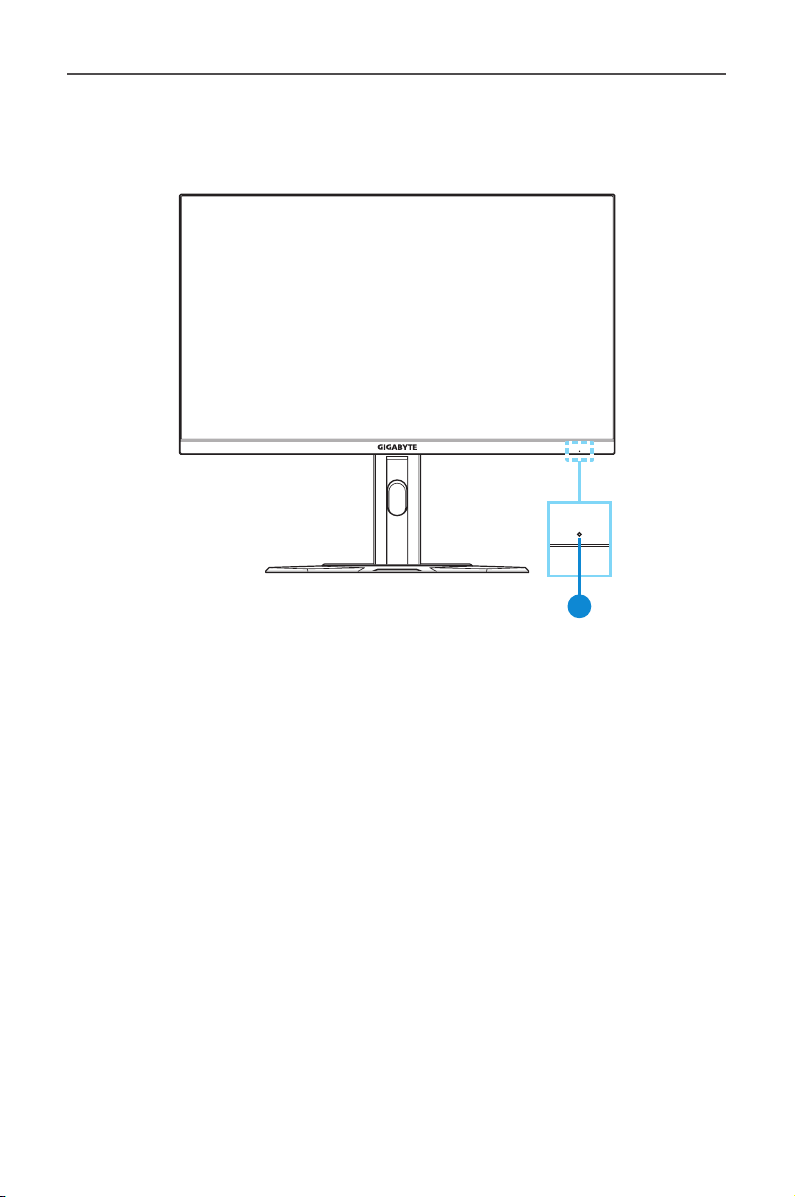

Widok z przodu

Podręcznik użytkownika monitora do gier

1 Dioda LED zasilania

- 9 -

Podręcznik użytkownika monitora do gier

4 6 7 8 1095

Widok od tyłu

1 2 3

DPHDMI-1 HDMI-2 TYPE-C USB 3.0DC

DPHDMI-1 HDMI-2 USB 3.0 DCTYPE-C

1 Przycisk Sterowanie
2 Przycisk KVM
3 Blokada Kensington
4 Gniazdo słuchawek
5 Gniazda HDMI (x2)

Uwaga:

HDMI, logo HDMI i High-Denition Multimedia Interface, to znaki

towarowe lub zastrzeżone znaki towarowe HDMI Licensing LLC.

6 DisplayPort
7 Port USB typu C
8 Port USB przesyłania danych
9 Porty USB 3.0 (x2)

10 Gniazdo wejścia prądu

stałego (DC IN)

- 10 -

Podręcznik użytkownika monitora do gier

ROZPOCZĘCIE UŻYTKOWANIA

Instalacja podstawy monitora

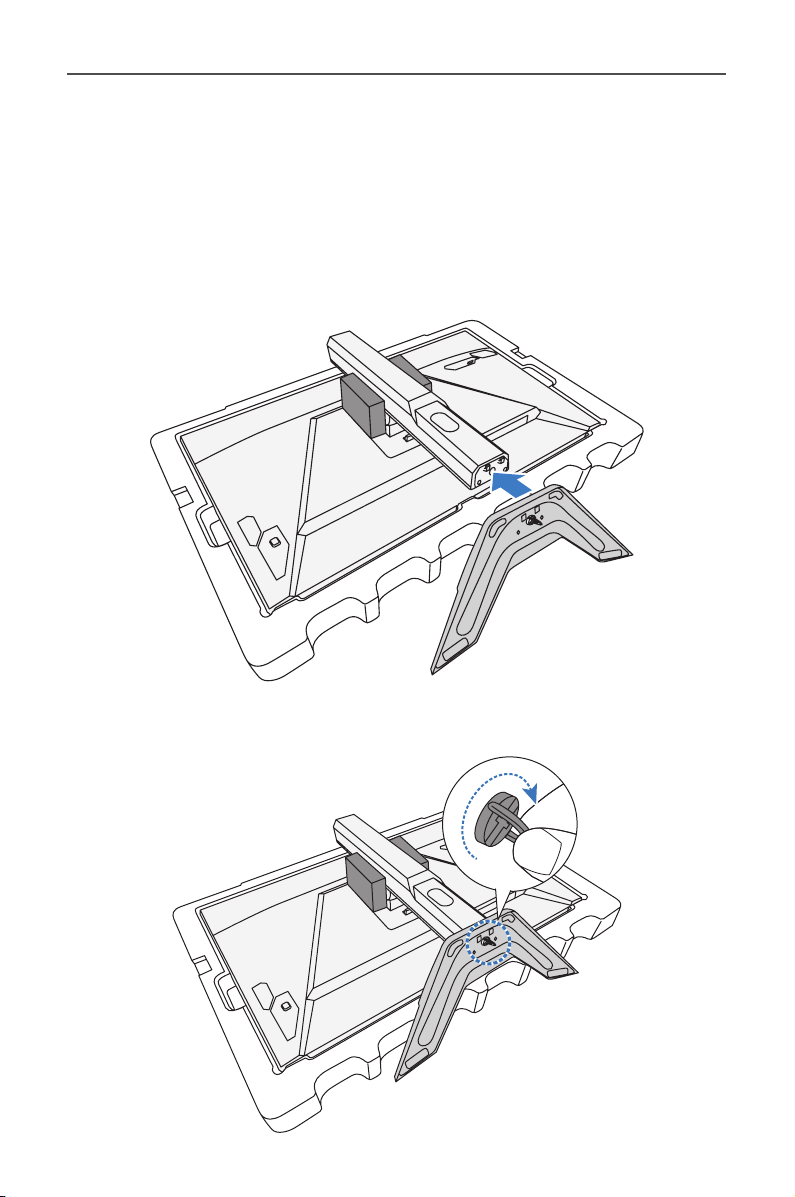

1. Umieść monitor na dolnej styropianowej płycie styropianowej,

ekranem w dół.

2. Dopasuj podstawę monitora do występu poniżej wspornika.

Następnie przymocuj podstawę do wspornika.

3. Podnieś kółko śruby i przekręć w prawo, aby zamocować podstawę

monitora.

- 11 -

Podręcznik użytkownika monitora do gier

4. Następnie podnieś monitor do pozycji pionowej i ustaw na stole.

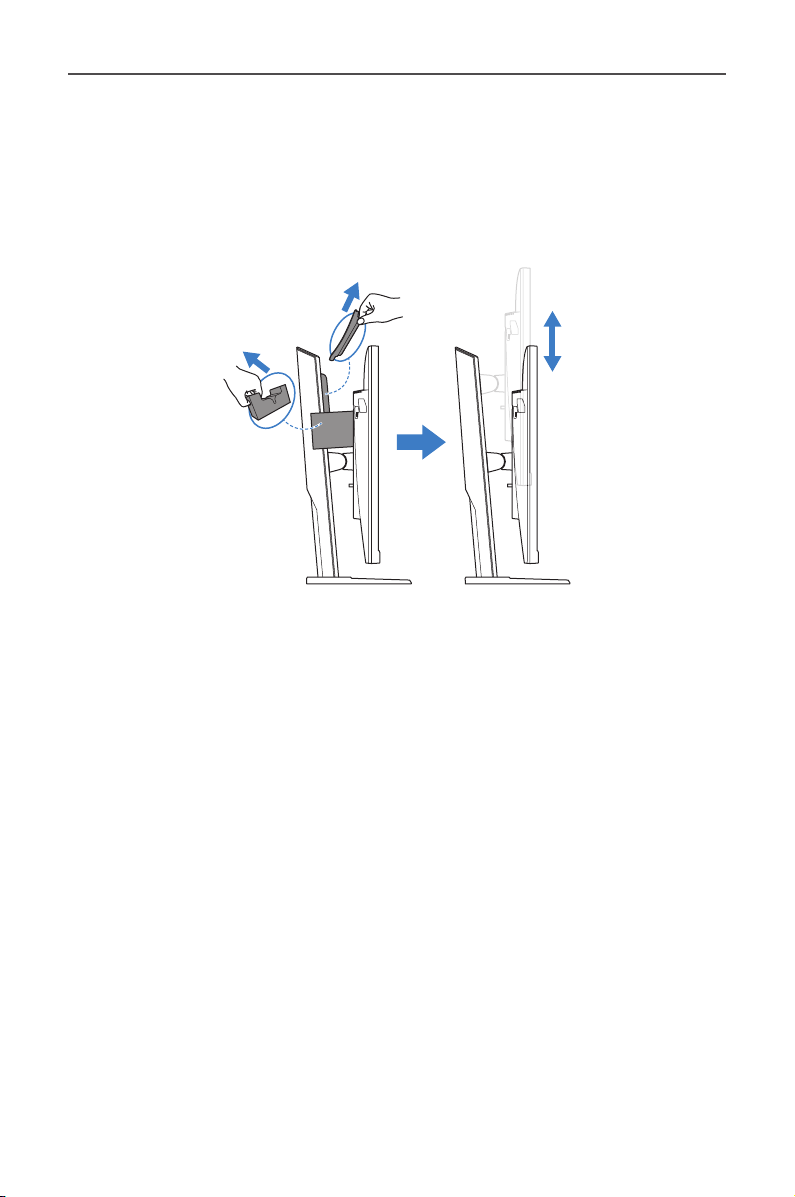

5. Usuń mały blok pianki EPS znajdujący się pomiędzy tylną

częścią ekranu i podstawą. Następnie wyjmij z jej gniazda płytę
zabezpieczenia.

Uwaga: Poprzez usunięcie płyty zabezpieczenia, można teraz wyregulować
ekran na wymaganą wysokość.

2

1

- 12 -

Podręcznik użytkownika monitora do gier

20°

130 mm

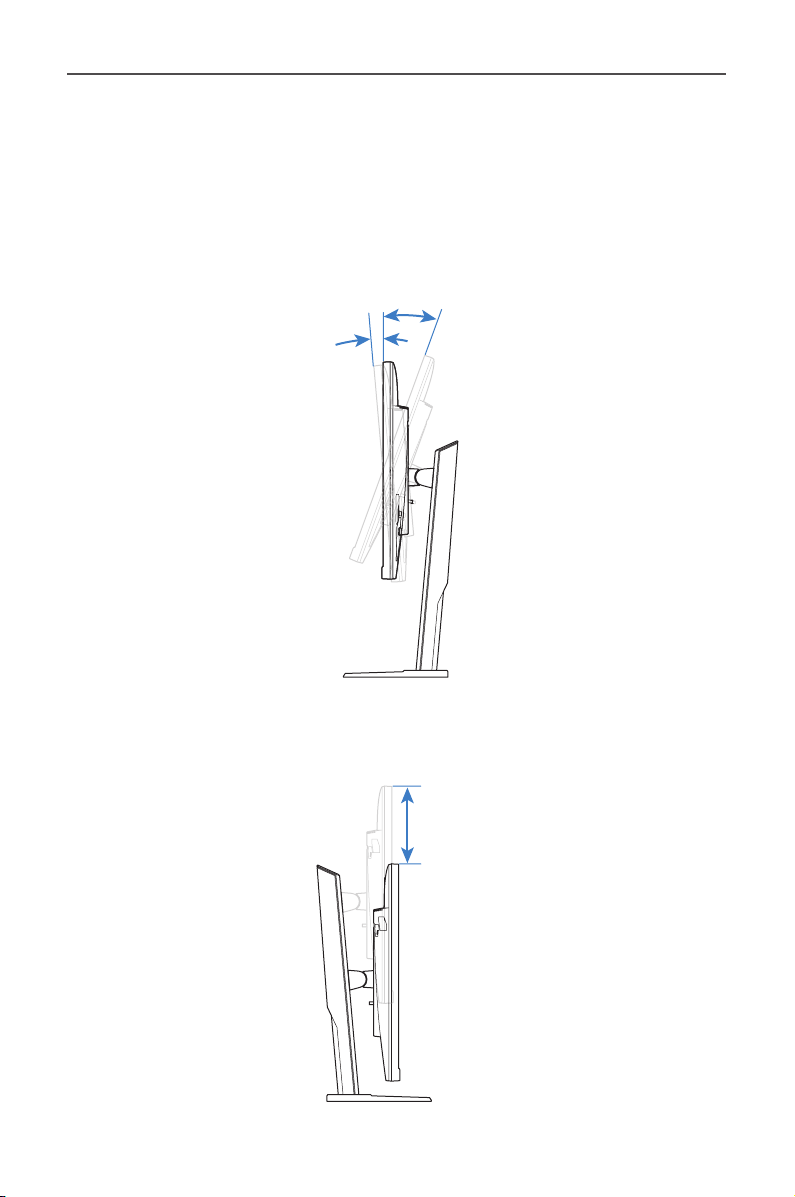

Regulacja kąta widzenia

Uwaga: Przytrzymaj podstawę monitora w taki sposób, aby monitor nie

przewrócił się podczas regulacji.

Regulacja kąta nachylenia

Pochyl ekran do przodu lub do tyłu w celu uzyskania wymaganego kąta
widzenia (5˚ do 20˚).

5°

Regulacja wysokości ekranu

Opuść lub unieś w górę ekran do wymaganej wysokości (0 do 130mm).

- 13 -

Podręcznik użytkownika monitora do gier

100 mm

100 mm

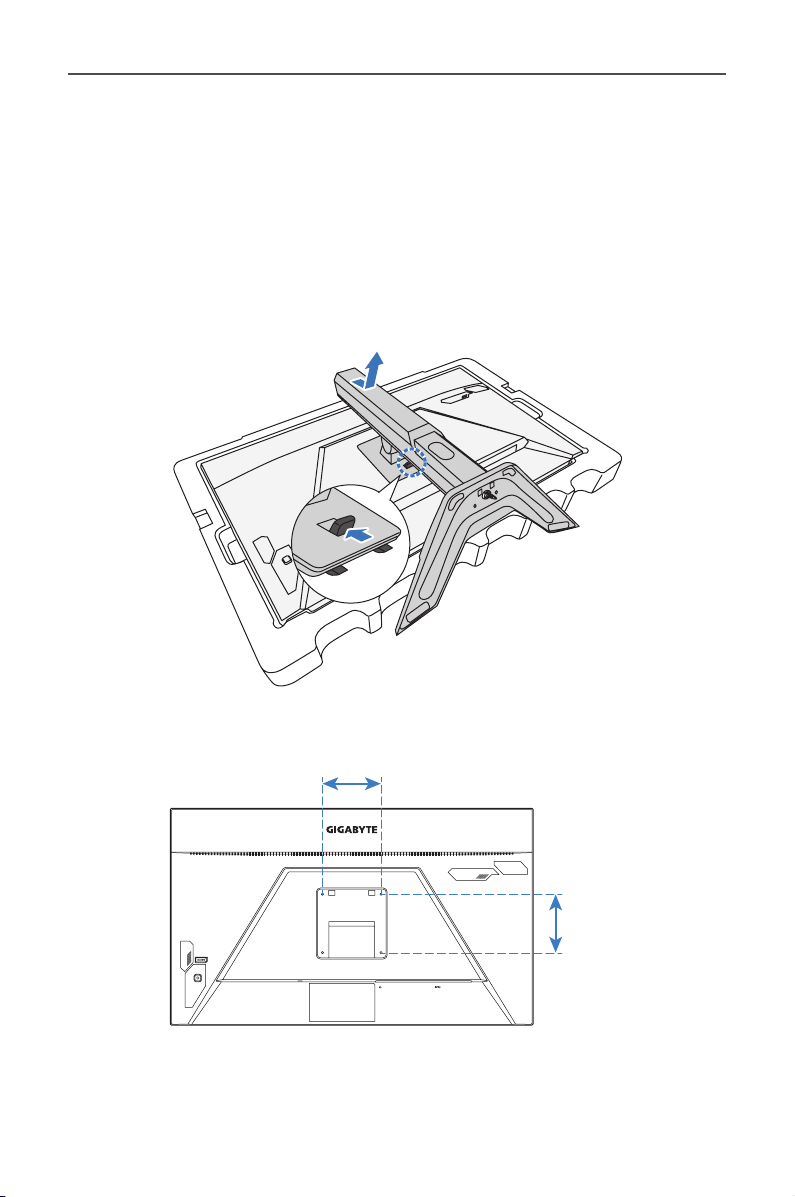

Instalacja wspornika do montażu na ścianie (Opcjonalny)

Należy używać wyłącznie zestaw montażowy do montażu na ścianie,
zgodny ze standardem VESA 100 x 100 mm.

1. Umieść monitor na dolnej styropianowej płycie styropianowej,

ekranem w dół.

2. Pchnij przycisk zwalniania do góry w celu zwolnienia podstawy od

monitora. Następnie zdejmij wspornik.

3. Przymocuj wspornik montażowy do otworów montażowych z tyłu

monitora. Następnie zamocuj wspornik śrubami.

DPHDMI-1 HDMI-2 TYPE-C USB 3.0DC

Uwaga: W celu montażu monitora na ścianie, należy sprawdzić instrukcję
instalacji dostarczoną w zestawie wspornika do montażu na ścianie. Rozmiar
śruby do montażu w standardzie VESA: Minimum M4 x 20mm.

- 14 -

Wykonywanie połączeń

DPHDMI-1 HDMI-2 USB 3.0 DCTYPE-C

Podręcznik użytkownika monitora do gier

71 2 543 6

1 Kabel słuchawek
2 Kabel HDMI
3 Kabel DisplayPort
4 Kabel USB typu C

5 Kabel USB (A-Męski do

B-Męski)

6 Kabel USB
7 Zasilacz i kabel zasilający

- 15 -

Podręcznik użytkownika monitora do gier

UŻYWANIE URZĄDZENIA

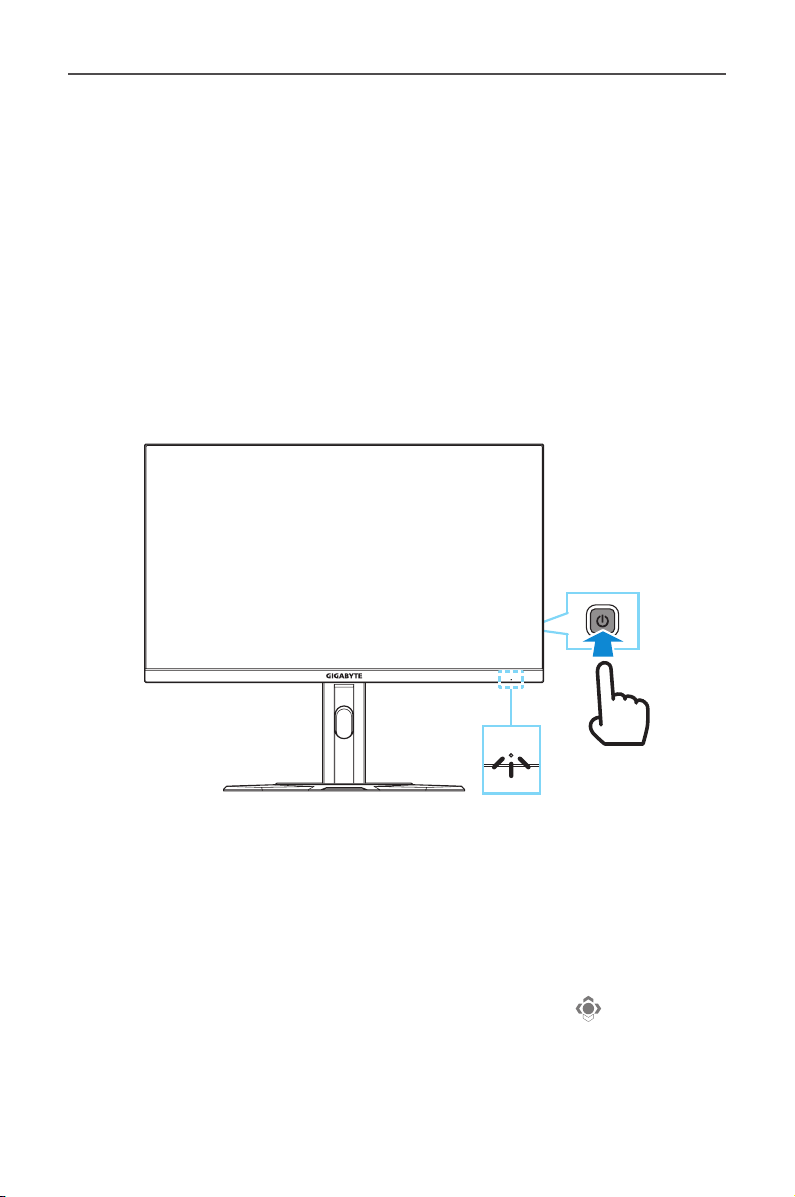

Włączanie/wyłączanie zasilania

Włączenie zasilania

1. Podłącz kabel zasilający do zasilacza.

2. Podłącz zasilacz do gniazda wejścia prądu stałego (DC IN) z tyłu

monitora.

3. Podłącz kabel zasilający do gniazda zasilania.

4. Naciśnij przycisk Sterowanie, aby włączyć monitor. Dioda LED

zasilania zaświeci białym światłem, wskazując gotowość monitora do
używania.

Uwaga: Przy braku sygnału, monitor pokaże przez chwilę powiadomienie No
Signal (Brak sygnału). Następnie, monitor przejdzie do trybu oszczędzania

energii, zaświeci się białe światło LED, a po sekundzie zacznie migać.

Wyłączenie zasilania

Naciśnij na 2 sekundy przycisk Sterowanie, aby wyłączyć monitor.

Uwaga: Gdy na ekranie pojawi się menu Główne, monitor można także
wyłączyć, poprzez przesunięcie przycisku Sterowanie w dół ( ). Sprawdź w

strona 20.

- 16 -

Podręcznik użytkownika monitora do gier

Zalecenia zapewniające komfort użytkowania

Poniżej zamieszczono kilka wskazówek dotyczących komfortowego
oglądania obrazu monitora:

•

Optymalna odległość oglądania dla monitorów wynosi około
510mm do 760 mm (od 20” do 30”).

•

Ogólnym zaleceniem jest, żeby ustawić monitor w taki sposób, aby
górna część ekranu znajdowała się na wysokości lub nieznacznie
poniżej wysokości oczu w komfortowej pozycji siedzącej.

•

Należy używać oświetlenia odpowiedniego do rodzaju
wykonywanych pracy.

•

Należy wykonywać regularne i częste przerwy (co najmniej
10 minutowe) co pół godziny.

•

Od czas do czasu należy kierować wzrok, skupiając się podczas
przerw na odległym obiekcie, przez co najmniej 20 sekund.

•

Ćwiczenie oczu może pomóc w zmniejszeniu zmęczenia oczu.
Ćwiczenia te należy często powtarzać: (1) przesuń wzrok w górę i w
dół (2) powoli obracaj oczami (3) przesuwaj oczami po przekątnej.

Wybór źródła wejścia

1. Przesuń przycisk Sterowanie w

prawo ( ) w celu przejścia do
menu Input (Wejście).

2. Przesuń przycisk Sterowanie

w górę/w dół ( ) w celu
wyboru wymaganego źródła
wejścia. Następnie naciśnij
przycisk Sterowanie w celu
potwierdzenia.

Input

HDMI 1

HDMI2

DisplayPort

Type-C

Select Exit

- 17 -

Podręcznik użytkownika monitora do gier

OPERACJE

Szybkie menu

Przycisk skrótu

Domyślnie, przyciskowi Sterowanie zostały przypisane określone
funkcje.

Uwaga: W celu zmiany wstępnych ustawień funkcji przycisku skrótu, należy
sprawdzić część „Quick Switch (Szybkie przełączanie)” na stronie strona 35.

W celu dostępu do funkcji przycisku skrótu, należy wykonać
następujące czynności:

•

Przesuń przycisk Sterowanie w górę( ) w celu przejścia do menu
Black Equalizer (Korektor czerni).

Przesuń przycisk

Sterowanie w górę/w

dół ( ) w celu regulacji
ustawienia i naciśnij
przycisk Sterowanie w celu
potwierdzenia.

Black Equalizer

- 18 -

10

Adjust Exit

Podręcznik użytkownika monitora do gier

•

Przesuń przycisk Sterowanie w dół ( ) w celu przejścia do menu
Picture Mode (Tryb obrazu).

Przesuń przycisk Sterowanie w
górę/w dół ( ) w celu wyboru

Picture Mode

wymaganej opcji i naciśnij
przycisk Sterowanie w celu
potwierdzenia.

•

Przesuń przycisk Sterowanie w lewo ( ) w celu przejścia do menu

Standard

FPS

RTS/RPG

Movie

Reader

sRGB

Select Exit

Volume (Głośność).
Przesuń przycisk Sterowanie

w górę/w dół ( ), aby

Volume

wyregulować poziom
głośności słuchawek i naciśnij
przycisk Sterowanie w celu
potwierdzenia.

50

Adjust Exit

•

Przesuń przycisk Sterowanie w prawo ( ) w celu przejścia do menu

Input (Wejście). Sprawdź część „Wybór źródła wejścia”.

Uwaga: Aby zamknąć menu, przesuń przycisk Sterowanie w lewo ( ).

- 19 -

Podręcznik użytkownika monitora do gier

Instrukcja przycisku funkcji

Naciśnij przycisk Sterowanie, aby wyświetlić menu Główne.

SETTING

KVM

(Wielozadaniowy)

EXIT

GAME ASSISTMULTI TASK

Asystent gry

Wyjście

Wyłączenie zasilania

Ustawienia

POWER OFF

Następnie użyj przycisk Sterowanie w celu wyboru wymaganej funkcji i
skonguruj powiązane ustawienia.

KVM

Po wyświetleniu na ekranie menu Główne, przesuń w lewo przycisk

Sterowanie ( ) w celu przejścia do menu KVM.

KVM

KVM Switch

KVM Status

KVM Wizard

KVM ON

USB-B : HDMI 1

KVM Reset

Select Exit

•

KVM Switch (Przełącznik KVM): Przełącz źródło wejścia przypisane

Type-C : Ty pe-C

do połączenia USB-B lub Typ C w ustawieniach KVM Wizard (Kreator
KVM).

Gdy do urządzenia podłączonych jest kilka sygnałów wejścia, po
wykryciu sygnału wejścia USB typu C, na ekranie pojawi się okno
komunikatu.

- 20 -

Podręcznik użytkownika monitora do gier

KVM

Press to switch device.

Aby przełączyć na źródło wejścia USB typu C, wystarczy nacisnąć
przycisk KVM lub przycisk Sterowanie.

Jednak, przy braku sygnału wejścia z aktualnie wybranego źródła
wejścia, system powróci do poprzednio podłączonego źródła
wejścia.

Uwaga: Ta opcja zostanie wyłączona, po wyłączeniu funkcji przycisku KVM
(KVM OFF (WYŁĄCZENIE KVM)).

•

KVM Wizard (Kreator KVM): Konguracja ustawień powiązanych z
KVM.

Ustaw najpierw źródło wejścia na powiązanie z połączeniem USB
typu B, a następnie na połączenie z USB typu C.

Select USB-B Display

HDMI 1

HDMI2

DisplayPort

Type-C

Select Enter

Select TYPE-C Display

HDMI 1

HDMI2

DisplayPort

Type-C

Select Enter

Wybór wyświetlacza USB-B Wybór wyświetlacza TYP C

- 21 -

Podręcznik użytkownika monitora do gier

Uwaga: Po ustawieniu USB-B Display (Wyświetlacz USB-B) na Type-C
(Typ-C), automatycznie wyłączona zostanie opcja menu TYPE-C Display
(Wyświetlacz TYP-C). Następnie wyświetlony zostanie KVM status (Stan
KVM) na stronie KVM Wizard (Kreator KVM), jak poniżej.

KVM Status

USB-B : Type-C

Type-C : N/A

•

KVM ON/OFF (WŁĄCZENIE/WYŁĄCZENIE KVM): Włączenie/
Wyłączenie funkcji przycisku KVM.

√ Wybierz ON (WŁĄCZENIE), aby wyłączyć funkcję przycisku KVM.

Po wykryciu przez system sygnału wejścia USB typu C, na ekranie
pojawi się okno komunikatu.

KVM

Press to switch device.

Naciśnij przycisk KVM lub przycisk Sterowanie w celu
przełączenia na źródło wejścia USB typu C.

Uwaga: Po włączeniu funkcji przycisku KVM, w lewym panelu
wyświetlone zostanie KVM ON (WŁĄCZENIE KVM).

√ Wybierz OFF (WŁĄCZENIE), aby wyłączyć funkcję przycisku KVM.

Uwaga: Po wyłączeniu funkcji przycisku KVM, w lewym panelu
wyświetlone zostanie KVM OFF (WYŁĄCZENIE KVM).

•

KVM Reset (Resetuj KVM): Przywrócenie domyślnych ustawień KVM.

√ Źródło wejścia HDMI 1 jest powiązane z połączeniem USB typu B.
√ Źródło wejścia USB typu C jest powiązane z połączeniem USB

typuC.

√ Funkcja KVM ON/OFF (WŁĄCZENIE/WYŁĄCZENIE KVM) jest

ustawiona na ON (WŁĄCZENIE).

- 22 -

Podręcznik użytkownika monitora do gier

Game Assist (Asystent gry)

Po wyświetleniu na ekranie menu Główne, przesuń przycisk

Sterowanie w prawo ( ), aby przejść do menu Game Assist (Asystent

gry).

GameAssist

GAME INFO

Crosshair

Eagle Eye

Dashboard

Display

Alignment

•

GAME INFO (INFORMACJE O GRZE): Skonguruj powiązane

Gaming Timer

Gaming Counter

Refresh Rate

Info Location

Select Exit

OFF

Count Up

Count Down

ustawienia gry FPS (strzelanka pierwszoosobowa).

√ Wybierz Gaming Timer (Timer gry), aby wybrać tryb timera

odliczania czasu. Aby wyłączyć tę funkcję, ustaw tę opcję na OFF
(WYŁĄCZENIE).

√ Wybierz Gaming Counter (Licznik gry) lub Refresh Rate

(Częstotliwość odświeżania), aby włączyć/wyłączyć ustawienie
dla licznika gry lub częstotliwości odświeżania w czasie
rzeczywistym.

√ Wybierz Info Location (Lokalizacja informacji), aby określić

miejsce w którym mają być wyświetlane informacje na ekranie.

- 23 -

Podręcznik użytkownika monitora do gier

•

Crosshair (Celownik): Wybierz wymagany typ celownika w celu
dopasowania do swojego środowiska gry. Ułatwia on celowanie.

•

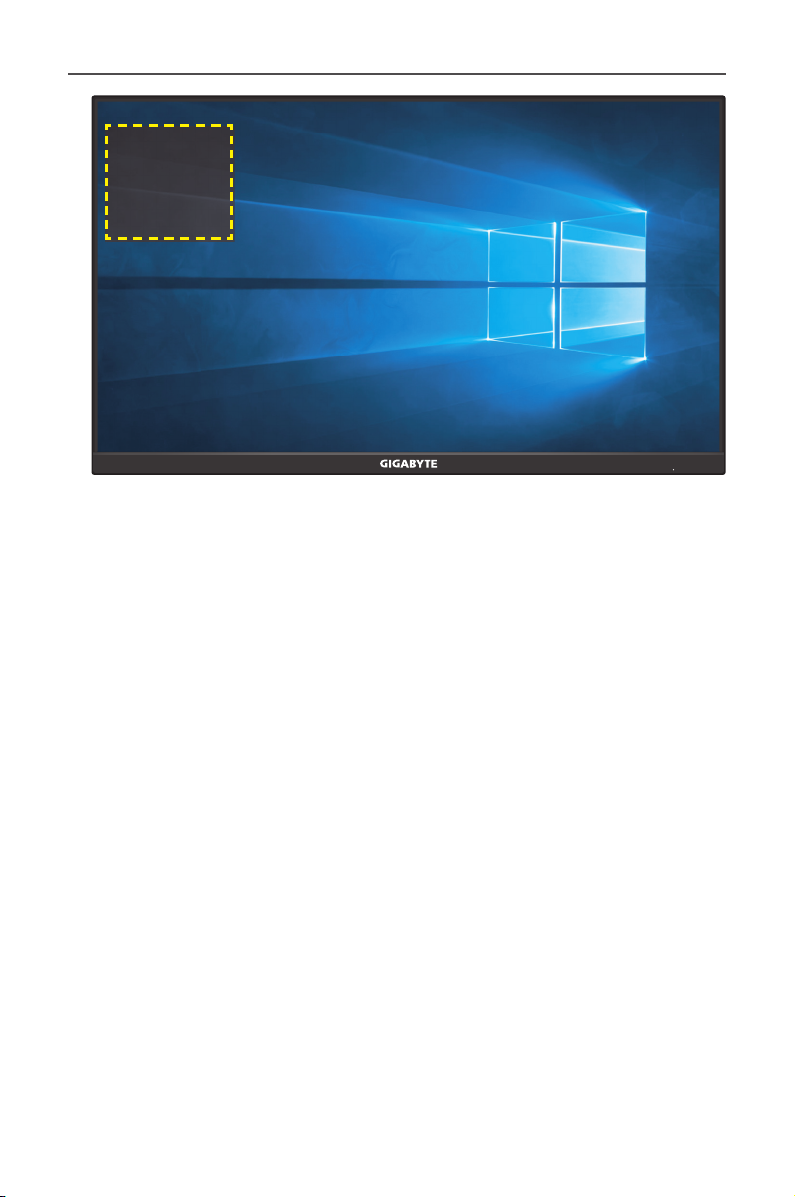

Eagle Eye: Konguracja ustawień rozmiaru powiększonego ekranu.

GameAssist

00:00

00

60

GAME INFO

Crosshair

Eagle Eye

Dashboard

Display

Alignment

ON

OFF

Function

Select Exit

OSD Size

Ratio

Position

Frame color

Reset

Small

Medium

Large

√ ON (WŁĄCZENIE): Włącz funkcję. Następnie skonguruj

następujące opcje:

- Size (Rozmiar): Ustawienie rozmiaru ekranu do powiększenia.

- Ratio (Proporcje): Ustawienie proporcji powiększenia.

- Position (Pozycja): Określenie obszaru powiększenia.

- 24 -

Podręcznik użytkownika monitora do gier

- Frame color (Kolor ramki): Ustawienie koloru ramki rozmiaru

ekranu.

- Reset (Resetuj): Przywrócenie ustawień domyślnych.
√ OFF (WYŁĄCZENIE): Wyłączenie funkcji.
√ Function (Funkcja): Po włączeniu, ekran zacznie świecić,

a częstotliwość odświeżania zostanie obniżona do 165Hz.
Jeżeli ta opcja jest wyłączona, opcja ON (WŁĄCZENIE)/OFF
(WYŁĄCZENIE) będzie wyszarzona.

•

Panel: Konguracja ustawień panela.

GameAssist

GAME INFO

Crosshair

Eagle Eye

Dashboard

Display

Alignment

ON

OFF

Dashboard Location

Select Exit

CPU Temperature

CPU Frequency

CPU Fan Speed

CPU Usage Rate

GPU Temperature

GPU Frequency

GPU Fan Speed

√ ON (WŁĄCZENIE): Włączenie funkcji. Następnie wybierz

wymaganą opcję(e) do pokazywania na ekranie.

√ OFF (WYŁĄCZENIE): Wyłączenie funkcji.
√ Dashboard Location (Lokalizacja panelu): Określenie

lokalizacji informacji panelu do pokazywania na ekranie. Po
skongurowaniu panelu, wykonany zostanie transfer danych
systemu do SOC poprzez port USB i wyświetlenie wartości
wybranej funkcji na ekranie.

- 25 -

Podręcznik użytkownika monitora do gier

CPU Temperature
CPU Frequency
CPU Fan Speed
CPU Usage Rate
GPU Temperature
GPU Frequency
GPU Fan Speed
GPU Usage Rate
AORUS Mouse DPI

Uwaga: Upewnij się, że kabel USB jest prawidłowo podłączony do portu
przesyłania danych USB monitora i portu USB komputera.

•

Display Alignment (Dopasowanie wyświetlania): Gdy funkcja ta
jest włączona, następuje wyświetlenie linii wyrównującej z czterech
stron ekranu, oferując w ten sposób podręczne narzędzie do
precyzyjnego dopasowania wielu monitorów.

- 26 -

Podręcznik użytkownika monitora do gier

Picture Mode Standard

AMD FreeSync

Premium

OFF

Konguracja ustawień dźwięku

Po wyświetleniu na ekranie menu Główne, przesuń przycisk

Sterowanie w górę( ), aby przejść do menu Settings (Ustawienia).

Uwaga: Użyj przycisk Sterowanie, aby poruszać się po menu i wykonywać

regulacje.

Exit

Move/Adjust

Enter/Confirm

Instrukcja przycisku

Gaming (Granie)

Konguracja ustawień powiązanych z grą.

Resolution
3840x2160

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Black Equalizer 10Aim Stabilizer sync

Pozycja Opis

Aim Stabilizer
sync
(Synchronizacja
stabilizacji
celowania)

Black Equalizer
(Korektor czerni)

OFF

Aim Stabilizer sync

Black Equalizer

Super Resolution

Display Mode

Overdrive

AMD FreeSync Premium

Overdrive
Smart OD

Refresh Rate

10

60 HZ

AMD FreeSync

Premium

OFF

Picture Mode Standard

Exit

Move/Adjust

Enter/Confirm

Włączenie tej funkcji, zmniejsza rozmycie ruchu w
grach z szybką akcją.

Uwaga: Ta funkcja nie jest dostępna w następujących
warunkach:

- gdy ustawienie częstotliwości wynosi poniżej 100Hz.

- gdy bieżącym źródłem jest HDR.

Regulacja jasności czarnych obszarów.

- 27 -

Podręcznik użytkownika monitora do gier

Pozycja Opis

Super Resolution
(Super
rozdzielczość)

Display Mode
(Tryb
wyświetlania)

Umożliwia wyostrzenie obrazów o niskiej
rozdzielczości.

Wybór współczynnika proporcji ekranu.

•

Full (Pełny): Skalowanie obrazu wejścia w celu
wypełnienia ekranu. Idealny do obrazów o
współczynniku proporcji 16:9.

•

Aspect (Współczynnik proporcji):
Wyświetlanie obrazu wejścia bez zniekształceń
geometrycznych, wypełniającego jak
największą część ekranu.

•

1:1: Wyświetlanie obrazu wejścia w jego
oryginalnej rozdzielczości, bez skalowania.

•

22”W(16:10): Wyświetlanie obrazu wejścia,
jak na monitorze 22”W ze współczynnikiem
proporcji 16:10.

•

23”W(16:9): Wyświetlanie obrazu wejścia, jak na
monitorze 23”W ze współczynnikiem proporcji
16:9.

•

23,6”W(16:9): Wyświetlanie obrazu wejścia,
jak na monitorze 23,6”W ze współczynnikiem
proporcji 16:9.

•

24”W(16:9): Wyświetlanie obrazu wejścia, jak na
monitorze 24”W ze współczynnikiem proporcji
16:9.

Uwaga: Po uaktywnieniu funkcji AMD FreeSync
Premium, opcje 1:1, 22”W(16:10), 23”W(16:9),
23,6W”(16:9) i 24”W(16:9) zostaną wyłączone.

Overdrive Poprawia czas reakcji monitora LCD.

AMD FreeSync
Premium

Włączenie tej funkcji, eliminuje opóźnienia ekranu i
efekt poszarpania obrazu podczas gier.

- 28 -

Podręcznik użytkownika monitora do gier

Picture (Obraz)

Konguracja ustawień powiązanych z obrazem.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

Standard

FPS

RTS/RPG

Movie

Reader

sRGB

Custom 1

Contrast

50

Sharpness

5

Brightness

Contrast

6 axis Color

Color Vibrance

Sharpness

Gamma

Color Temperature

Gamma

2.2

Picture Mode Standard

Color Temperature

Exit

Move/Adjust

Enter/Confirm

Wybierz jeden ze wstępnie ustawionych trybów obrazu.

•

Standard (Standardowy): Do edycji dokumentów lub przeglądania
stron internetowych.

•

FPS: Do gier FPS (strzelanka pierwszoosobowa).

•

RTS/RPG: Do gier RTS (Strategia czasu rzeczywistego) lub RPG
(komputerowa gra fabularna).

•

Movie (Film): Do oglądania lmów.

•

Reader (Czytnik): Do przeglądania dokumentów.

•

sRGB: Do oglądania zdjęć i graki na komputerze.

•

Custom 1 (Niestandardowy 1): Niestandardowe ustawienia trybu
obrazu.

•

Custom 2 (Niestandardowy 2): Niestandardowe ustawienia trybu
obrazu.

•

Custom 3 (Niestandardowy 3): Niestandardowe ustawienia trybu
obrazu.

Normal

85

Następnie można skongurować następujące ustawienia obrazu.

Pozycja Opis

Brightness

Regulacja jasności obrazu.

(Jasność)

Contrast

Regulacja kontrastu obrazu.

(Kontrast)

- 29 -

Podręcznik użytkownika monitora do gier

Pozycja Opis

6-axis Color
(6 osiowy kolor)

Zaawansowana regulacja koloru, umożliwiająca
indywidualne dostosowanie przez użytkownika
odcieni i nasycenia dla każdej osi koloru.

Color Vibrance
(Jaskrawość

Umożliwia dopasowanie intensywności bardziej
stłumionych kolorów.

kolorów)

Sharpness

Regulacja ostrości obrazu.

(Ostrość)

Gamma Dopasowanie średniego poziomu luminacji.

Color
Temperature
(Temperatura
barwowa)

Low Blue Light
(Niski poziom
światła
niebieskiego)

Wybór temperatury barwowej.

Uwaga: Należy wybrać User Dene (Ustawienia
użytkownika), aby dopasować temperaturę barwową

poprzez dopasowanie poziomów koloru czerwonego (R),
zielonego (G) lub niebieskiego (B) zgodnie z własnymi
preferencjami.

Zmniejszenie ilości ekspozycji niebieskiego światła
z ekranu.

•

Level 0 (Poziom 0): Bez zmian.

•

Level 1~10 (Poziom 1~10): Im wyższy poziom,
tym większa redukcja światła niebieskiego.

Uwaga: Poziom 10 jest ustawieniem optymalnym. Jest
ono zgodne z certykatem ograniczonej emisji światła
niebieskiego TUV.

DCR Dopasowanie poziomu czerni obrazu, aby uzyskać

optymalny kontrast.

Senseye Demo Podział ekranu na dwie połowy (2 okna).

Obraz w wybranym trybie z domyślnymi
ustawieniami zostanie wyświetlony w lewym oknie,
a dopasowany obraz z nowymi ustawieniami pojawi
się w prawym oknie.

Reset Picture
(Zerowanie

Zerowanie wszystkich ustawień Picture (Obraz) do
ustawień domyślnych.

obrazu)

Uwaga: Następujące tryby obrazu będą pokazywane wyłącznie wtedy, gdy
źródła wejścia ma treści HDR.

- 30 -

Podręcznik użytkownika monitora do gier

Exit

Move/Adjust

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

HDR

Picture Mode Standard

HDR

Brightness

85

Contrast

50

Sharpness

5

Gamma

2.2

Color Temperature

Normal

Light Enhance

Color Enhance

Dark Enhance

Reset Picture

•

Light Enhance (Poprawienie światła): Poprawienie jasności światła.

•

Color Enhance (Poprawienie koloru): Poprawienie wyświetlania koloru.

•

Dark Enhance (Poprawienie czerni): Poprawienie wyświetlania czerni.

- 31 -

Podręcznik użytkownika monitora do gier

Display (Monitor)

Konguracja ustawień wyświetlania powiązanych z ekranem.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

Input

RGB Range

Overscan

Contrast

50

Sharpness

5

HDMI 1

HDMI 2

DisplayPort

Type-C

Gamma

2.2

Pozycja Opis

Input (Wejście) Wybieranie źródła sygnału wejściowego.

RGB Range
(Zakres RGB)

Overscan
(Obcinanie
krawędzi)

Wybór odpowiedniego ustawienia dla zakresu RGB,
bądź automatyczne wykrywanie tego ustawienia.

Uwaga: Opcja ta jest wyłącznie dostępna dla wejścia HDMI.

Gdy funkcja ta jest włączona, nieznacznie powiększa
obraz wejściowy w celu ukrycia najbardziej
oddalonych krawędzi obrazu.

Uwaga: Opcja ta jest wyłącznie dostępna dla wejścia HDMI.

Color Temperature

Normal

Picture Mode Standard

Exit

Move/Adjust

Enter/Confirm

- 32 -

Podręcznik użytkownika monitora do gier

PIP/PBP

Konguracja ustawień powiązanych z wieloma obrazami.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

OFF

PIP

PBP

Contrast

50

Sharpness

5

Gamma

2.2

Picture Mode Standard

Color Temperature

Normal

Exit

Move/Adjust

Enter/Confirm

Pozycja Opis

OFF (WYŁ.) Wyłączenie funkcji PIP/PBP.
PIP Podział ekranu na 2 części (główne okno i okno osadzone).

•

Source (Źródło): Zmiana źródła wejścia dla okna
osadzonego.

•

PIP Mode (Rozmiar PIP): Dopasowanie rozmiaru okna
osadzonego.

•

Location (Lokalizacja): Przesunięcie pozycji okna
osadzonego.

•

Display Switch (Przełączanie wyświetlania): Zamiana
dwóch okien.

•

Audio Switch (Przełączanie dźwięku): Wybór, z którego
źródła dźwięku ma być słyszalny dźwięk.

PBP Umożliwia wyświetlanie ekranu dzielonego 1x1 (lewego i

prawego okna).

•

Source (Źródło): Zmiana źródła wejścia dla okna
prawego.

•

PBP Mode (Tryb PBP): Dostosowanie współczynnika
proporcji okna.

•

Display Switch (Przełączanie wyświetlania): Zamiana
dwóch okien.

•

Audio Switch (Przełączanie dźwięku): Wybór, z którego
źródła dźwięku ma być słyszalny dźwięk.

Uwaga: Funkcja PIP/PBP nie jest zgodna z funkcjami HDR oraz AMD FreeSync
Premium.

- 33 -

Podręcznik użytkownika monitora do gier

System

Konguracja ustawień powiązanych z systemem.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

Contrast

Audio

OSD Settings

Quick Switch

Other Settings

50

Sharpness

5

Volume

Mute

Pozycja Opis

Audio Konguracja ustawień audio.

•

Volume (Głośność): regulacja poziomu głośności.

•

Mute (Wyciszenie): Włączanie/wyłączanie funkcji
wyciszenia.

OSD Settings
(Ustawienia
OSD)

Konguracja ustawień powiązanych z menu
ekranowym (OSD).

•

Display Time (Czas wyświetlania): Ustawienie czasu
wyświetlania menu OSD na ekranie.

•

OSD Transparency (Przezroczystość OSD):
Dopasowanie przezroczystości menu OSD.

•

OSD Lock (Blokada OSD): Po włączeniu tej funkcji,
nie jest dozwolona żadna regulacja OSD.

Uwaga: Aby wyłączyć funkcję blokady OSD, naciśnij
przycisk Sterowanie. Gdy komunikat zostanie
wyświetlony na ekranie, wybierz Yes (Tak) w celu
potwierdzenia.

Gamma

2.2

Picture Mode Standard

Color Temperature

Normal

Exit

Move/Adjust

Enter/Confirm

50

The button is locked

confirm to unlock OSD

- 34 -

YesNo

Pozycja Opis

Podręcznik użytkownika monitora do gier

Quick Switch
(Szybkie
przełączanie)

Other Settings
(Inne
ustawienia)

Przypisanie danej funkcji do przycisków skrótu.
Dostępne opcje: Aim Stabilizer sync (Stabilizacja

celowania), Black Equalizer (Korektor czerni), Low Blue
Light (Niski poziom światła niebieskiego), Volume
(Głośność), Input (Wejście), Contrast (Kontrast),
Brightness (Jasność) oraz Picture Mode (Tryb obrazu).

Domyślne ustawienia przycisków skrótu są podane
poniżej:

D W górę ( ): Black Equalizer (Korektor czerni)
D W dół ( ): Picture Mode (Tryb obrazu)
D W prawo ( ): Input (Wejście)
D W lewo ( ): Volume (Głośność)

•

Resolution Notice (Uwaga dotycząca
rozdzielczości): Gdy ta funkcja jest włączona,
na ekranie zostanie wyświetlony komunikat
o zalecanej rozdzielczości, gdy monitor jest
przełączany na inne źródło wejścia.

•

Input Auto Switch (Automatyczne przełączanie
wejścia): Gdy ta funkcja jest włączona, następuje
automatyczne przełączanie na dostępne źródło
wejścia.

•

Auto Power OFF (Automatyczne wyłączanie
zasilania): Gdy funkcja ta jest włączona, monitor
automatycznie wyłącza się po określonym czasie.

•

LED Indicator (Wskaźnik LED): Domyślnie, wskaźnik
LED jest ustawiony na Stale włączony.

D Always ON (Stale włączony): Dioda LED zasilania

świeci podczas działania białym światłem i
pomarańczowym w trybie gotowości.

D Always OFF (Stale wyłączony): Wyłączenie diody

LED zasilania.

D Standby ON (Włączone oczekiwanie): Dioda LED

zasilania świeci światłem pomarańczowym w
trybie gotowości.

D Gdy źródło zasilania jest wyłączone, dioda LED

zasilania pozostaje wyłączona.

- 35 -

Podręcznik użytkownika monitora do gier

Pozycja Opis

Other Settings
(Inne
ustawienia)

(ciąg dalszy)

•

Standby Charge (Ładowanie w trybie oczekiwania):
Wybierz specykacje napięcia i prądu szybkiego
ładowania USB typu C w trybie oczekiwania.

D On (Włączenie): 5V/3A, 9V/3A, 12V/3A, 15V/3A.
D O (Wyłączenie): 5V/3A, 9V/2A, 12V/1,5A,

15V/1A.

•

Type-C Compatibility (Zgodność z typem C):
Włącz tę opcję, aby poprawić zgodność urządzeń
przenośnych.

•

USB Charge (Ładowanie USB): Włączenie lub
wyłączenie funkcji ładowania USB typu A (5V/1,5A)
w trybie oczekiwania.

Language (Język)

Wybór dostępnego języka dla menu OSD.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

English

互Ṿ

䯑Ṿ

Deutsch

Русский

Français

㘶㝽嫯

Contrast

50

Sharpness

5

Gamma

2.2

Color Temperature

Normal

Picture Mode Standard

Exit

Move/Adjust

Enter/Confirm

- 36 -

Podręcznik użytkownika monitora do gier

Save Settings (Zapisz ustawienia)

Ustawienie spersonalizowanych konguracji OSD dla Ustawienie 1,
Ustawienie 2 lub Ustawienie 3.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

Setting 1

Setting 2

Setting 3

Contrast

50

Sharpness

5

Save

Load

Gamma

2.2

Pozycja Opis

Save (Zapisz) Zapisanie dostosowanych ustawień.

Load (Załaduj) Ładowanie zapisanych ustawień.

Reset All (Wyzeruj wszystko)

Przywrócenie fabrycznych ustawień domyślnych monitora.

SDR

Gaming


Display

PIP/PBP

System

Language

Save Settings

Reset all

Brightness

85

Contrast

50

Sharpness

5

Gamma

2.2

Color Temperature

Normal

Picture Mode Standard

Exit

Move/Adjust

Enter/Confirm

Color Temperature

Normal

Picture Mode Standard

Exit

Move/Adjust

Enter/Confirm

- 37 -

Podręcznik użytkownika monitora do gier

DODATKI

Dane techniczne

Pozycja Dane techniczne

Wielkość panelu 27 cala
Współczynnik proporcji 16:9
Rozdzielczość 2560 x 1440
Żywotność LED 30 000 godzin
Rozstaw pikseli 0,2331 x 0,2331
Jasność 350 nitów (typ.)
Współczynnik kontrastu 1000:1 (typ.)
Głębia kolorów 1,07G kolorów
Aktywny obszar

wyświetlania
Kąt widzenia 178 (w poziomie)/ 178 (w pionie)
Złącza wejścia/wyjścia

Zasilacz Prąd zmienny 100~240V przy 50/60Hz
Model zasilacza prądu

zmiennego
Zużycie energii • Tryb włączenia: 25W

Wymiary (S x W x G) 615,1 x 533,6 x 202,97 mm (z podstawą)
Waga • 5,2 ± 0,5 kgs (z podstawą)

Zakres temperatury
(działanie)

Uwaga: *Specykacje mogą zostać zmienione bez powiadomienia.

596,736 (poziom) x 335,664 (pion)

•

2x HDMI 2.0

•

1x DP1.4

•

1 x słuchawki

•

1 x USB przesyłania
danych

•

2x USB 3.0
(pobieranie
danych, 5V/1,5A)

•

1x USB typu C
(5V/3A, 9V/2A,
12V/1,5A, 15V/1A)

Uwaga: W celu zmiany specykacji “Standby
Charge (Ładowanie w trybie oczekiwania)”,
sprawdź strona 36.

Asian Power Devices Inc. DA-90J19

• Oczekiwanie: 0,5W

• Wyłączenie: 0,3W

Uwaga: Warunki testu są zgodne ze standardami
CEC.

• 3,5 ± 0,5 kgs (bez podstawy)

0°C do 40°C

- 38 -

Lista obsługiwanego taktowania

Podręcznik użytkownika monitora do gier

Port QHD

640x480@60Hz

640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz

HDMI

1280x720@60Hz
1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz
2560x1440@144Hz

Port QHD

640x480@60Hz
640x480@75Hz
720x480@60Hz
800x600@60Hz
800x600@75Hz
1024x768@60Hz
1024x768@75Hz
1280x720@60Hz

DP
(Typ C)

1280x720@120Hz
1920x1080@60Hz
1920x1080@120Hz
1920x1080@144Hz
2560x1440@60Hz
2560x1440@120Hz

2560x1440@144Hz
2560x1440@165Hz

- 39 -

2560x1440@200Hz
2560x1440@240Hz

Podręcznik użytkownika monitora do gier

Rozwiązywanie problemów

Problem Możliwe rozwiązanie(a)

Brak zasilania

Brak obrazu na
ekranie

Obraz nie wypełnia
całego ekranu

Kolory są
przekłamane

Brak dźwięku
lub niski poziom
głośności

•

Upewnij się, że kabel zasilający jest
prawidłowo podłączony do źródła zasilania i
do monitora.

•

Sprawdź kabel i wtyczkę, aby się upewnić, że
nie są uszkodzone.

•

Upewnij się, że monitor jest włączony.

•

Upewnij się, że monitor i komputer są
prawidłowo podłączone oraz, że obydwa
urządzenia są włączone.

•

Upewnij się, że wybrane zostało prawidłowe
źródło wejścia. Sprawdź strona 17 lub 32.

•

Wyreguluj ustawienia Brightness (Jasność) i
Contrast (Kontrast). Sprawdź strona 29.

•

Wypróbuj różne ustawienia Display Mode
(Tryb wyświetlania) (współczynnik
proporcji). Sprawdź w strona 28.

•

Upewnij się, że kabel sygnału wejściowego
jest prawidłowo podłączony.

•

Konguracja ustawień powiązanych z
obrazem. Sprawdź część „Picture (Obraz)”.

•

Upewnij się, że kabel słuchawek jest
prawidłowo podłączony.

•

regulacja poziomu głośności. Sprawdź strona
19 lub 34.

•

Dostosuj ustawienia powiązane z dźwiękiem
komputera.

Uwaga: Jeśli problem utrzymuje się, skontaktuj się z obsługą klienta w celu
uzyskania dalszej pomocy.

- 40 -

Podręcznik użytkownika monitora do gier

Podstawowe zasady pielęgnacji

Po zabrudzeniu ekranu należy wykonać następujące czynności, aby
wyczyścić ekran:

•

Przetrzyj ekran za pomocą miękkiej, pozbawionej włókien szmatki w
celu usunięcia nagromadzonego kurzu.

•

Spryskaj lub nanieś środek czyszczący na miękką szmatkę. Następnie
przetrzyj delikatnie ekran wilgotną szmatką.

Uwaga:

• Upewnij się, że szmatka jest wilgotna, ale nie mokra.

• Podczas przecierania należy unikać zbyt mocnego naciskania na ekran.

• Środki czyszczące o właściwościach kwasowych lub ściernych mogą

doprowadzić do uszkodzenia ekranu.

Uwagi dotyczące ładowania USB

Następujące urządzenia nie są zgodne z trybem BC 1.2 CDP. Po
podłączeniu huba do komputera urządzenia te nie mogą być ładowane
przy użyciu kabla USB.

Dostawca Urządzenie PID/VID

Apple IPad PID_129A/VID_05AC
Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8
Samsung GALAXY TabPro PID_6860/VID_04E8

Informacje serwisowe rmy GIGABYTE

Dalsze informacje na temat serwisu można uzyskać na ocjalnej stronie
internetowej rmy GIGABYTE:
https://www.gigabyte.com/

- 41 -

Podręcznik użytkownika monitora do gier

Regulatory Notices

United States of America, Federal Communications
Commission Statement

Supplier’s Declaration of Conformity

47 CFR § 2.1077 Compliance Information

Product Name: LCD monitor
Trade Name: GIGABYTE
Model Number: M27Q X

Responsible Party – U.S. Contact Information: G.B.T. Inc.
Address: 17358 Railroad street, City Of Industry, CA91748
Tel.: [phone]
Internet contact information: https://www.gigabyte.com

FCC Compliance Statement:

This device complies with Part 15 of the FCC Rules, Subpart B,
Unintentional Radiators.
Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause
undesired operation.

This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed
and used in accordance with manufacturer’s instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and
on, the user is encouraged to try to correct the interference by one or
more of the following measures:

•

Reorient or relocate the receiving antenna.

•

Increase the separation between the equipment and receiver.

•

Connect the equipment to an outlet on a circuit dierent from that
to which the receiver is connected.

•

Consult the dealer or an experienced radio/TV technician for help.

- 42 -

Podręcznik użytkownika monitora do gier

Canadian Department of Communications Statement

This digital apparatus does not exceed the Class B limits for radio noise
emissions from digital apparatus set out in the Radio Interference
Regulations of the Canadian Department of Communications. This class
B digital apparatus complies with Canadian ICES-003.

Avis de conformité à la réglementation d’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003
du Canada.

European Union (EU) CE Declaration of Conformity

This device complies with the following directives: Electromagnetic
Compatibility Directive 2014/30/EU, Low-voltage Directive 2014/35/EU,
ErP Directive 2009/125/EC, RoHS directive (recast) 2011/65/EU & the
2015/863 Statement.

This product has been tested and found to comply with all essential
requirements of the Directives.

European Union (EU) RoHS (recast) Directive 2011/65/EU &
the European Commission Delegated Directive (EU) 2015/863
Statement

GIGABYTE products have not intended to add and safe from hazardous
substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP). The
parts and components have been carefully selected to meet RoHS
requirement. Moreover, we at GIGABYTE are continuing our eorts
to develop products that do not use internationally banned toxic
chemicals.

European Union (EU) Community Waste Electrical & Electronic
Equipment (WEEE) Directive Statement

GIGABYTE will fulll the national laws as interpreted from the 2012/19/
EU WEEE (Waste Electrical and Electronic Equipment) (recast) directive.
The WEEE Directive species the treatment, collection, recycling and
disposal of electric and electronic devices and their components. Under
the Directive, used equipment must be marked, collected separately,
and disposed of properly.

- 43 -

Podręcznik użytkownika monitora do gier

WEEE Symbol Statement

The symbol shown below is on the product or on its
packaging, which indicates that this product must not be
disposed of with other waste. Instead, the device should be
taken to the waste collection centers for activation of the
treatment, collection, recycling and disposal procedure.

For more information about where you can drop o your waste
equipment for recycling, please contact your local government oce,
your household waste disposal service or where you purchased the
product for details of environmentally safe recycling.

End of Life Directives-Recycling

The symbol shown below is on the product or on its
packaging, which indicates that this product must not be
disposed of with other waste. Instead, the device should be
taken to the waste collection centers for activation of the
treatment, collection, recycling and disposal procedure.

Déclaration de Conformité aux Directives de l’Union
européenne (UE)

Cet appareil portant la marque CE est conforme aux directives de l’UE
suivantes: directive Compatibilité Electromagnétique 2014/30/UE,
directive Basse Tension 2014/35/UE, directive 2009/125/CE en matière
d’écoconception, la directive RoHS II 2011/65/UE & la déclaration
2015/863.

La conformité à ces directives est évaluée sur la base des normes
européennes harmonisées applicables.

European Union (EU) CE-Konformitätserklärung

Dieses Produkte mit CE-Kennzeichnung erfüllen folgenden EU­Richtlinien: EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie
2014/30/EU, Ökodesign-Richtlinie 2009/125/EC, RoHS-Richtlinie
2011/65/EU erfüllt und die 2015/863 Erklärung.

Die Konformität mit diesen Richtlinien wird unter Verwendung der
entsprechenden Standards zur Europäischen Normierung beurteilt.

- 44 -

Podręcznik użytkownika monitora do gier

CE declaração de conformidade

Este produto com a marcação CE estão em conformidade com das
seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM
2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP
2011/65/UE e a declaração 2015/863.

A conformidade com estas diretivas é verificada utilizando as normas
europeias harmonizadas.

CE Declaración de conformidad

Este producto que llevan la marca CE cumplen con las siguientes
Directivas de la Unión Europea: Directiva EMC 2014/30/EU, Directiva de
bajo voltaje 2014/35/EU, Directiva de Ecodiseño 2009/125/EC, Directiva
RoHS 2011/65/EU y la Declaración 2015/863.

El cumplimiento de estas directivas se evalúa mediante las normas
europeas armonizadas.

CE Dichiarazione di conformità

I prodotti con il marchio CE sono conformi con una o più delle seguenti
Direttive UE, come applicabile: Direttiva EMC 2014/30/UE, Direttiva
sulla bassa tensione 2014/35/UE, Direttiva Ecodesign EMC 2009/125/EC,
Direttiva RoHS 2011/65/EU e Dichiarazione 2015/863.

La conformità con tali direttive viene valutata utilizzando gli Standard
europei armonizzati applicabili.

Deklaracja zgodności UE Unii Europejskiej

Urządzenie jest zgodne z następującymi dyrektywami: Dyrektywa
kompatybilności elektromagnetycznej 2014/30/UE, Dyrektywa
niskonapięciowej 2014/35/UE, Dyrektywa ErP 2009/125/WE, Dyrektywa
RoHS 2011/65/UE i dyrektywa 2015/863.

Niniejsze urządzenie zostało poddane testom i stwierdzono jego
zgodność z wymaganiami dyrektywy.

ES Prohlášení o shodě

Toto zařízení splňuje požadavky Směrnice o Elektromagnetické
kompatibilitě 2014/30/EU, Směrnice o Nízkém napětí 2014/35/EU,
Směrnice ErP 2009/125/ES, Směrnice RoHS 2011/65/EU a 2015/863.

Tento produkt byl testován a bylo shledáno, že splňuje všechny základní
požadavky směrnic.

- 45 -

Podręcznik użytkownika monitora do gier

EK megfelelőségi nyilatkozata

A termék megfelelnek az alábbi irányelvek és szabványok
követelményeinek, azok a kiállításidőpontjában érvényes, aktuális
változatában: EMC irányelv 2014/30/EU, Kisfeszültségű villamos
berendezésekre vonatkozó irányelv2014/35/EU, Környezetbarát
tervezésről szóló irányelv 2009/125/EK, RoHS irányelv 2011/65/EU és
2015/863.

Δήλωση συμμόρφωσης ΕΕ

Είναι σε συμμόρφωση με τις διατάξεις των παρακάτω Οδηγιών
της Ευρωπαϊκής Κοινότητας: Οδηγία 2014/30/ΕΕ σχετικά με την
ηλεκτρομαγνητική συμβατότητα, Οοδηγία χαμηλή τάση 2014/35/EU,
Οδηγία 2009/125/ΕΚ σχετικά με τον οικολογικό σχεδιασμό, Οδηγία
RoHS 2011/65/ΕΕ και 2015/863.

Η συμμόρφωση με αυτές τις οδηγίες αξιολογείται χρησιμοποιώντας τα
ισχύοντα εναρμονισμένα ευρωπαϊκά πρότυπα.

Japan Class 01 Equipment Statement

安全にご使用いただくために

接地接続は必ず電源プラグを電源につなぐ前に行って下さい。
また、接地接続を外す場合は、必ず電源プラグを電源から切り離してか

ら行って下さい。

Japan VCCI Class B Statement

クラスB VCCI 基準について

この装置は、クラスB情報技術装置です。この装置は、家庭環境で使
用することを目的としていますが、この装置がラジオやテレビジョン
受信機に近接して使用されると、受信障害を引き起こすことがありま
す。

取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

- 46 -

Podręcznik użytkownika monitora do gier

ٛ൰፩቏ࣷ႘፣ܿಚڅঽࣽ஢Ļ

ɐɐ

ɐɐ

ɐɐ

ׁװ
ɐĻġġװ໯ࡘ቏ࣷ
ȡ

China RoHS Compliance Statement

中国《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，
请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有
国家认可的回收处理资质的厂商进行回收处理。

环保使用期限

Environment-friendly Use Period

此标识指期限（十年），电子电气产品中含有的有害物质不会
发生外泄或突变、电子电气产品用户正常使用该电子电气产品
不会对环境造成严重污染或对其人身、财产造成严重损害的期
限。

቏ࣷ႘፣

ؠಚڅ

ሠ༱ݢ௸֊
ঽඝݢᏊᏠ

ᇛಅ֊

ိ૮

ိؠᄪஏ
ဂঽღإ

ࢆᇡદġŔŋİŕġIJIJĴķĵġܿࣙށף፟ȃ

Ļġġװ໯ࡘ቏ࣷ႘፣ፚຬ኷ࡘؠܿರᇜૂ፣إல፩ܿࣽ஢٫ڵġňŃİŕġijķĶĸijġࣙށܿქ஢ᇋชȃ

ල˄őţ˅ ࢢ˄ʼnŨ˅ Ლ˄ńť˅

ȡɐɐɐ

ȡɐɐɐ
ɐɐɐɐ

ȡ

႘፣኷ࡘؠྈ቏ૂ፣إல፩ܿࣽ஢ૂ኷ġňŃİŕġijķĶĸijġࣙށܿქ஢ᇋชᇵ჉ȃ

ɐɐ ɐɐ ɐ

௜২ࢊ

ĩńųĬķĪ

޹ᢢ஍׀

˄őŃŃ˅

޹ᢢߗ׀౰

˄őŃŅņ˅

- 47 -

Podręcznik użytkownika monitora do gier

◯◯

◯◯

◯◯

攎䏦䄧宨⋩㗇⾃㭿㣗䟸估㓌㖶

Declaration of the Presence Condition of the Restricted Substances Marking

姕⁁⎵䧙烉㵚㘞栗䣢☐炻✳嘇炷✳⺷炸烉ġġM27Q X

╖󱂌

Unit

⟹㕁⢾㟮

⼴㭤

㵚㘞朊㜧

暣嶗㜧䳬ẞ

⸽⹏

暣㸸䶂

℞Ṿ䶂㛸

⁁侫1.˶崭↢0.1 wt %˷⍲˶崭↢0.01 wt %˷Ὢ㊯旸䓐䈑岒󰶔䘦↮㭼⏓慷崭↢䘦↮㭼⏓慷➢㸾ῤˤ

Note 1;˶Exceeding 0.1 wt %˷ and˶exceeding 0.01 wt %˷indicate that the percentage content of the
restricted substance exceeds the reference percentage value of presence condion.
⁁侫2.˶◯˷Ὢ㊯娚枭旸䓐䈑岒󰶔䘦↮㭼⏓慷㛒崭↢䘦↮㭼⏓慷➢㸾ῤˤ
Note 2;˶
percentage of reference value of presence.
⁁侫3.˶炼˷Ὢ㊯娚枭旸䓐䈑岒䁢㌺昌枭䚖ˤ
Note 3;The˶炼˷indicates that the restricted substance corresponds to the exempon.

◯

˷indicates that the percentage content of the restricted substance does not exceed the

Equipment name Type designaon (Type)

戃

Lead

(Pb)

◯◯ ◯◯

◯◯ ◯◯

◯◯ ◯◯

㰆

Mercury

(Hg)

◯◯ ◯◯ ◯

◯◯ ◯◯ ◯

◯◯ ◯◯ ◯

◯◯ ◯◯ ◯

Restricted substances and its chemical symbols

旸䓐䈑岒⍲℞⊾⬠䫎嘇

捀

Cadmium

(Cd)

Hexavalent

ℕ₡戣

chromium

+6

)

(Cr

⣂㹜倗劗

Polybrominated

biphenyls

(PBB)

⣂㹜Ḵ劗慂

Polybrominated

diphenyls ethers

(PBDE)

- 48 -
