GIGABYTE M2432 User Guide

1
2
感謝您選擇技嘉筆記本電腦
為協助您順利使用技嘉筆記本電腦,我們特地設計此快速安裝說明。如果您需要更多關於 電腦功能的資料,歡迎上技嘉官方網站 www.gigabyte.cn 查詢。 產品實際規格以出貨為準,如有異動不再另行通知。
請檢查包裝內配件
適配器
電源線
* 以上配件圖標可能會與您實際所購買的機種而有所差異。
電池
驅動程序光盤
快速使用指南
全球保固卡
輕巧隨身包
首次使用GIGABYTE技嘉筆記本電腦
1
簡體中文
請依下列步驟裝入電池
1
請先將電池裝妥。
2
2
簡體中文
2
1
3
1
將電源線接上適配器。
2
將適配器連接到筆記本電腦的電源插孔。
3
將電源線插入電源插座。
開啟筆記本電腦 電源指示燈會顯示機器是否為通電的狀態。 第一次開機時,在還未完全進入操作系統前請勿強制關機。 開啟電源後,直到該操作系統配置完成前,音量無法設定。
開始第一次使用M2432 根據您的筆記本電腦配置,當您的一次開機,第一個畫面會是微軟Windows啟動 畫面,按照該屏幕上的提示和指示,完成操作系統的配置。當軟件許可條款顯示 時,請務必閱讀並同意後再繼續。
GIGABYTE技嘉筆記本電腦導覽
上視圖
1 2
視頻攝像頭
1
麥克風
2
立體聲輸出喇叭
3
Smart + 按鈕
4
電源開關
5
觸摸板
6
LED 狀態指示燈
7
電池電量顯示鍵
8
啟動 Smart Manager功能。
3
4
5
6
78
Smart Setup ­在電腦關閉的狀態下,按下"SMART+" 按鈕以啟動 "Smart Setup",您可以在 Smart Setup 中設定BIOS Setup Utility、 System Recovery等功能
Smart Manager ­在 W i n d o w s 操 作 系 統 中 , 按 下 "SMART+" 按鈕以啟動 "Smart Manager"。
藍牙指示燈
無線網絡指示燈
硬盤存取指示燈
電池充電指示燈
電源狀態指示燈
按下右鍵可檢視電池剩餘電量
3
簡體中文
左視圖
1 2
3 4
5 6
Kensington防盜鎖孔
1
電源插孔
2
乙太網絡(LAN)接口
3
耳機插孔
4
麥克風插孔
5
光驅
6
4
簡體中文
右視圖
底視圖
2
1
3 4 5
USB 接口
1
eSATA/USB 複合接口
2
多合一讀卡器
3
HDMI 接口
4
外接顯示器 (VGA) 接口
5
可支持Secure Digital (SD) Multi Media Card (MMC) Memory Stick (MS)
Memory Stick PRO (MS PRO) Card。 注意:輕輕以插入/取出內存卡
1
2 3
9 8 7
擴充基座連接接口(選配)
1
內存模組槽
2
通訊模組槽
3
4
5
6
硬盤槽
4
光驅固定卡榫
5
光驅拆卸彈簧鎖
6
電池固定卡榫
7
電池槽
8
電池拆卸彈簧鎖
9
快速鍵
許多電腦的設定例如屏幕亮度、喇叭音量等可利用電腦的快速鍵直接調整。 如需使用快速鍵,請依下表先按住 <Fn> 鍵,再按下<F1>~<F12>其中一個按鍵。
快 速 鍵 功 能 說 明
Fn+F1
Fn+F2
休眠模式 休眠模式,讓電腦進入休眠模式。
無線區域網絡 開啟/關閉無線區域網絡裝置。
5
簡體中文
Fn+F3
Fn+F4
Fn+F5
Fn+F6
Fn+F7
Fn+F8
Fn+F9
Fn+F10
Fn+F11
Fn+F12
Fn+Esc
減弱亮度 降低屏幕亮度。
增強亮度 提高屏幕亮度。
屏幕顯示切換
觸摸板開關 開啟/關閉觸摸板。
喇叭靜音 將喇叭切換為靜音模式。
減弱音量 降低喇叭音量。
增大音量 提高喇叭音量。
N/A 該機種無此項功能。
藍牙通訊 開啟/關閉藍牙通訊裝置。
視頻攝像
光驅退片 使光驅退出。
在電腦屏幕以及外接式顯示器之間切換影像 輸出,或者同時顯示。
開啟/關閉內置視頻攝像。
Fn+~
Fn +
屏幕顯示開關 開啟/關閉屏幕顯示。
媒體控制鍵 控制多媒體播放.暫停等功能。(選配)
GIGABYTE技嘉專屬軟件
(以下各軟件使用界面、圖標及功能可隨您購買的機種、軟件版本而有所變更。)
GIGABYTE Smart Manager
若您購買的電腦出貨已搭配Windows操作系統,你可以在桌面雙擊Smart Manager捷徑圖 標,啟動GIGABYTE Smart Manager軟件,您可通過Smart Manager簡易的圖標界面, 輕 鬆校調系統相關設定。請注意Smart Manager使用界面、圖標及功能將隨您購買的機種、 軟件版本不同而有所變更,使用方式請依實際所搭配的Smart Manager版本操作。
6
簡體中文
GIGABYTE Smart Switch智能位元切換
GIGABYTE 智能位元切換 (Smart Switch) 可以讓您任意地將Windows 7 操作系統切換為64位元或是32位元,您可以在桌面上找到Smart Switch 程序。(如圖示)
bit
或是您也可以在Windows小工具中呼叫Smart Switch程序。 (如圖示)
您可以參考Smart Switch程序中的拉桿來判斷您當前的Windows 7操作系統是處於64 位元模式或是32位元模式,若您想要切換不同位元模式,請點選圖標上的切換拉桿, 即會出現如下的對話窗口:
系統將會提示請您先儲存其他作用中的文件,並按下”確定”按鈕,系統將會重新啟 動並切換不同位元模式。
提醒 : 請注意64位元及32位元操作系統分別安裝於不同磁區,因此所有檔案及程序將各自獨 立,若您想在兩個操作系統中都使用某個程序,則您需要於64位元及32位元操作系統 中分別安裝。
GIGABYTE Smart Manager
GIGABYTE Smart Charge功能讓您在電腦進入睡眠狀態後,仍可透過電腦的USB接口 進行供電,在電腦連接適配器供電的狀況下,不論您的電腦處於關機、睡眠或休眠的 狀態,USB接口皆能持續保持供電; 若您的電腦是使用電池供電的狀況下,在電腦處於 關機及休眠的模式,USB接口皆無法供電, 僅能在睡眠模式下供電, 您可以在GIGABYTE Smart Manager中的Smart Charge項目中將電池電量設定若低於30%、40%及50%的狀 態下,USB接口不再繼續供電,確保您的電池仍有足夠電量可以進行後續的操作, 或是 您也可將Smart Charge功能設定為關閉。若您的電腦處於開機的狀態下,USB皆會持續 供電。(此功能僅適用特定機種)

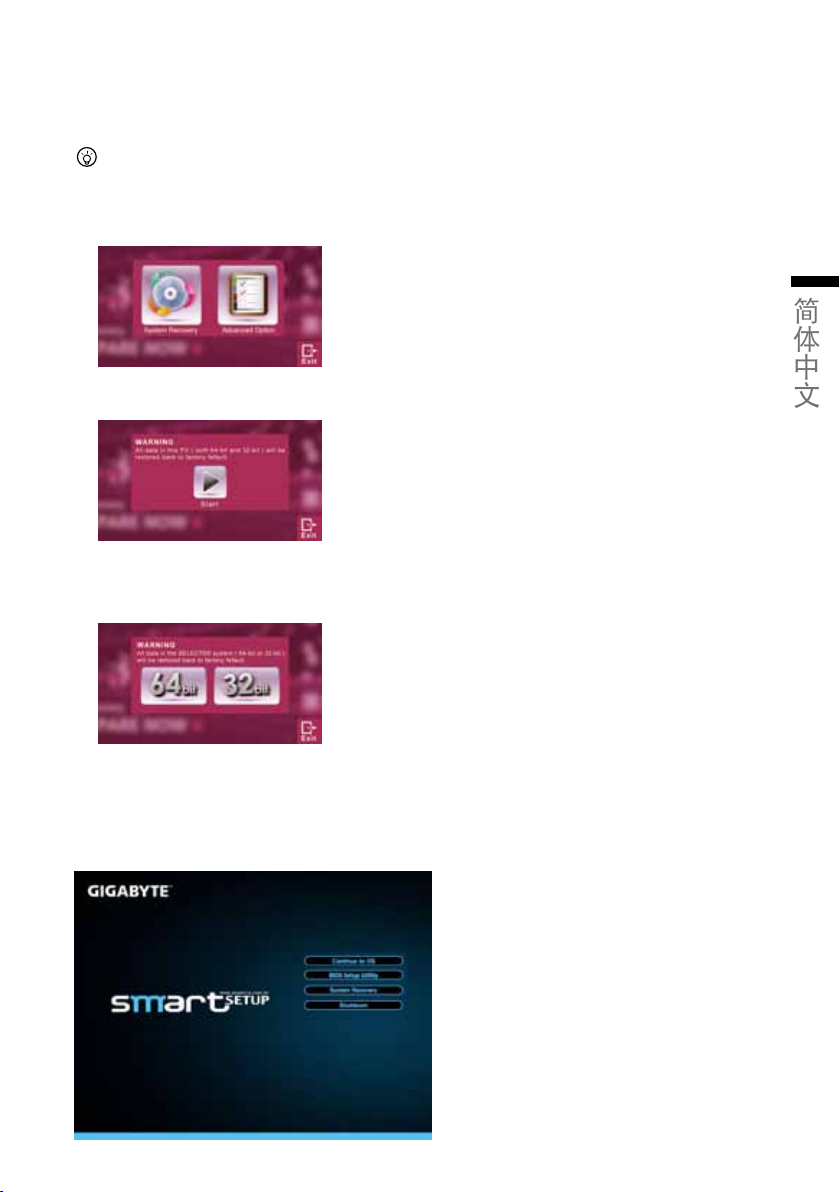

GIGABYTE Smart Recovery
警告:
請參考以下的解說去操作GIGABYTE Smart Recovery的使用功能 (在任何一種64位或32位操作系統)。 1。進入Smart Recovery程序後會有兩個選擇:
2。若選擇System Recovery,系統會將64位元及32位元兩個磁區同時回復為出廠默認
值,請點選〝Start〞按鈕開始運行系統回復程序。
3。若選擇Advanced Option,您可以選擇將64位元或32位元其中一個磁區回復為出廠
默認值,請點選您需要回復位元版本的操作系統(〝64-bit〞按鈕或是〝32-bit〞按 鈕),開始運行系統回復程序。
7
簡體中文
4。在Smart Recovery選擇的過程中,您可以按下〝Exit〞按鈕離開。
GIGABYTE Smart Setup
在電腦關閉的狀態下, 按下SMART按鈕以啟動 "Smart Setup" ,您可以在Smart Setup 中設定 BIOS Setup Utility、System Recovery等功能。
選取 "Continue to OS" 選項直接進入操作系統。
選取 "BIOS Setup Utility" 選項進入BIOS設定選項。
選取 "System Recovery" 選項還原程序GIGABYTE Xpress Recovery系統還原程序。
8
簡體中文
選取 "Shutdown" 選項將系統關機。
硬體規格及附錄
項目
中央處理器 第二代 操作系統 屏幕 14" 16:9 HD Ready LCD Panel,解析度1366x768,採LED背光模組 內存 DDRIII SO-DIMM 2 slots (最高支持 4GB*2) 系統芯片組 Intel 顯示芯片 Intel 硬盤機 500/640/750 GB 2.5" 9.5mm SATA 硬盤 5400轉 光驅 超薄型 DVD- Super Multi Dual-Layer 光驅 音效 1.5 瓦揚聲器*2,內置式麥克風
端口
通訊
安全裝置 Kensington防盜鎖孔 攝像頭 130萬畫素 電池 鋰聚合物電池, 3600mAh, 11.1V, 39.96wh 尺寸 328.3(W) x 230(D) x 26.7(H) mm 重量 約1.8kg (含光驅,6-cell電池)
*以上規格僅供使用者參考,最終設定需視使用者購買的筆記本電腦而定。
保固及客服信息
M2432
®
 Core
Intel
Microsoft
®
HM65高速芯片組
®
HD Graphics
USB*2,eSATA/USB組合*1,HDMI,D-sub,RJ45,麥克風與耳機插孔, 四合一讀卡器 (支持SD/MMC/MS/MS Pro),電源輸入。
內置無線網絡 10/100/1000 Mbps 內置無線網絡 802.11b/g/n 內置藍牙 v3.0 + HS
®
Windows
處理器
®
7相容
相關保固條款及客服資訊請參考隨貨所附之保固保證書,或參考技嘉技術服務區網站 http://www.gigabyte.com.cn/support-downloads/technical-support.aspx
FAQ
相關常見問題請參考技嘉常見問題網站 http://www.gigabyte.com.cn/support-downloads/faq.aspx
