LCD モニターユーザーズマニュアル

AORUS KD25F

TACTICAL

USER GUIDE

- 1 -

Руководство по эксплуатации ЖК-монитора

зарегистрированы на имя соответствующих правообладателей.

Правовая оговорка

Информация в настоящем руководстве защищена законами об авторском праве и является собственностью компании GIGABYTE.

Изменения в технические характеристики и функции, представленные в настоящем руководстве, могут вноситься компанией

GIGABYTE без предварительного уведомления. Запрещается воспроизведение, копирование, перевод, передача или

публикация любых сведений, содержащихся в настоящем руководстве, в любой форме и любыми средствами без предварительного письменного разрешения компании GIGABYTE .

•

Внимательно ознакомьтесь с Руководством пользователя. Это поможет вам в использовании данного монитора.

•

Для просмотра дополнительных сведений посетите наш веб-сайт:

https://www.gigabyte.com

- 2 -

Руководство по эксплуатации ЖК-монитора

SAFETY INFORMATION

Regulatory Notices

United States of America, Federal Communications Commission Statement

Supplier's Declaration of Conformity

47 CFR § 2.1077 Compliance Information

Product Name: LCD monitor Trade Name: GIGABYTE Model Number: AORUS KD25F

Responsible Party – U.S. Contact Information: G.B.T. Inc. Address: 17358 Railroad street, City Of Industry, CA91748 Tel.: 1-626-854-9338 Internet contact information: https://www.gigabyte.com

FCC Compliance Statement: This device complies with Part 15 of the FCC Rules, Subpart B, Unintentional

Radiators. Operation is subject to the following two conditions: (1) This device may not

cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with manufacturer’s instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:

•

Reorient or relocate the receiving antenna.

•

Increase the separation between the equipment and receiver.

•

Connect the equipment to an outlet on a circuit dierent from that to which the receiver is connected.

•

Consult the dealer or an experienced radio/TV technician for help.

- 3 -

Руководство по эксплуатации ЖК-монитора

Canadian Department of Communications Statement

This digital apparatus does not exceed the Class B limits for radio noise emissions from digital apparatus set out in the Radio Interference Regulations of the Canadian Department of Communications. This class B digital apparatus complies with Canadian ICES-003.

Avis de conformité à la réglementation d’Industrie Canada

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

European Union (EU) CE Declaration of Conformity

This device complies with all the requirements and other relevant provisions of the Electromagnetic Compatibility Directive (2014/30/EU), Low-voltage Directive (2014/35/EU), ErP Directive (2009/125/EC ), RoHS directive (recast) (2011/65/EU).

This product has been tested and found to comply with all essential requirements of the Directives.

European Union (EU) RoHS (recast) Directive 2011/65/EU & the European Commission Delegated Directive (EU) 2015/863 Statement

GIGABYTE products have not intended to add and safe from hazardous substances (Cd, Pb, Hg, Cr+6, PBDE, PBB, DEHP, BBP, DBP and DIBP). The parts and components have been carefully selected to meet RoHS requirement. Moreover, we at GIGABYTE are continuing our eorts to develop products that do not use internationally banned toxic chemicals.

European Union (EU) Community Waste Electrical & Electronic Equipment (WEEE) Directive Statement

GIGABYTE will fulll the national laws as interpreted from the 2012/19/EU WEEE (Waste Electrical and Electronic Equipment) (recast) directive. The WEEE Directive species the treatment, collection, recycling and disposal of electric and electronic devices and their components. Under the Directive, used equipment must be marked, collected separately, and disposed of properly.

WEEE Symbol Statement

The symbol shown below is on the product or on its packaging, which indicates that this product must not be disposed of with other waste. Instead, the device should be taken to the waste collection centers for activation of the treatment, collection, recycling and disposal procedure.

For more information about where you can drop o your waste equipment for recycling, please contact your local government oce, your household waste disposal service or where you purchased the product for details of environmentally safe recycling.

- 4 -

Руководство по эксплуатации ЖК-монитора

End of Life Directives-Recycling

Japan Class 01 Equipment Statement

安全にご使用いただくために

接地接続は必ず電源プラグを電源につなぐ前に行って下さい。

また、接地接続を外す場合は、必ず電源プラグを電源から切り離してから行って下さい。

Japan VCCI Class B Statement

クラス B VCCI 基準について

この装置は、クラス B 情報技術装置です。この装置は、家庭環境で使用することを目的としていますが、この装置がラジオやテレビジョン受信機に近接して使用されると、受信障害を引き起こすことがあります。取扱説明書に従って正しい取り扱いをして下さい。

VCCI-B

China RoHS Compliance Statement

中国《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

环保使用期限

Environment-friendly use period

此标识指期限（十年），电子电气产品中含有的有害物质在正常使用的条件下不会发生外泄或突变，电子电气产品用户使用该电子电气产品不会对环境造成严重污染或对其人身、财产造成严重损害的期限。

- 5 -

Руководство по эксплуатации ЖК-монитора

产品中有害物质名称及含量 :

有害物质

部件名称

印刷电路板及其电子组件 X ○ ○ ○ ○ ○ 液晶面板 X ○ ○ ○ ○ ○ 外壳 ○ ○ ○ ○ ○ ○ 外部信号连接头及线材 X ○ ○ ○ ○ ○ 本表格依据 SJ/T 11364 的规定编制。 This table is prepared in compliance with the requirements of SJ/T 11364 ○ : 表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

铅

(Pb)汞 (Hg)汞 (Hg)

六价铬

(Cr+6)

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

限用物質含有情況標示聲明書

Declaration of the Presence Condition of the Restricted Substances Marking

設備名稱：液晶顯示器型號（型式）：AORUS KD25F Equipment name Type designation (Type)

限用物質及其化學符號

Restricted substances and its chemical symbols

單元

Unit

塑料外框 ○ ○ ○ ○ ○ ○ 後殼 ○ ○ ○ ○ ○ ○ 液晶面板－ ○ ○ ○ ○ ○ 電路板組件－ ○ ○ ○ ○ ○ 底座 ○ ○ ○ ○ ○ ○ 電源線－ ○ ○ ○ ○ ○ 其他線材－ ○ ○ ○ ○ ○ 備考 1.〝超出 0.1 wt %〞及〝超出 0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準值。 Note 1：“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition. 備考 2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。 Note 2：“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence. 備考 3.〝－〞係指該項限用物質為排除項目。 Note 3：The “－” indicates that the restricted substance corresponds to the exemption

鉛

Lead

(Pb)

汞

Mercury

(Hg)

鎘

Cadmium

(Cd)

六價鉻

Hexavalent

chromium

(Cr+6)

多溴聯苯

Polybrominated

biphenyls

(PBB)

多溴二苯醚

Polybrominated

diphenyls ethers

(PBDE)

- 6 -

Руководство по эксплуатации ЖК-монитора

Déclaration de Conformité aux Directives de l’Union européenne (UE)

Cet appareil portant la marque CE est conforme à une ou plusieurs directives de l’UE suivantes: directive Compatibilité Electromagnétique 2014/30/UE, directive Basse Tension 2014/35/UE, directive 2009/125/CE en matière d’écoconception et directive RoHS II 2011/65/UE.

La conformité à ces directives est évaluée sur la base des normes européennes harmonisées applicables.

European Union (EU) CE-Konformitätserklärung

dieses mit CE-Kennzeichnung erfüllen eine oder mehrere der folgenden EURichtlinien soweitzutreend: EMV-Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/30/EU, Ökodesign-Richtlinie 2009/125/EC und RoHS-Richtlinie 2011/65/EU erfüllt.

Die Konformität mit diesen Richtlinien wird unter Verwendung der entsprechenden Standards zurEuropäischen Normierung beurteilt.

CE declaração de conformidade

Este produto com a marcação CE estão em conformidade com uma ou mais das seguintes Diretivas UE: Diretiva Baixa Tensão 2014/35/EU; Diretiva CEM 2014/30/EU; Diretiva Conceção Ecológica 2009/125/CE; Diretiva RSP 2011/65/UE.

A conformidade com estas diretivas é vericada utilizando as normas europeias harmonizadas.

CE Declaración de conformidad

Este producto que llevan la marca CE cumplen con una o más de las siguientes Directivas de la Unión Europea: Directiva EMC (2014/30/EU), Directiva de bajo voltaje (2014/35/EU), Directiva de Ecodiseño (2009/125/EC), Directiva RoHS (recast) (2011/65/ EU).

El cumplimiento de estas directivas se evalúa mediante las normas europeas armonizadas.

- 7 -

Руководство по эксплуатации ЖК-монитора

Инструкции по технике безопасности

Перед использованием монитора прочтите следующие Инструкции по технике безопасности.

•

Используйте только те принадлежности, которые поставляются в комплекте с монитором, или рекомендованы производителем.

•

Храните пластиковый упаковочный пакет для устройства в месте, недоступном для детей.

•

Перед тем, как подключать монитор к электрической розетке, убедитесь, что характеристики напряжения шнура питания соответствуют характеристикам питания в вашей стране.

•

Вилку шнура питания следует подключать к правильно смонтированной и заземленной электрической розетке.

•

Не трогайте вилку мокрыми руками, так как это может привести к поражению электрическим током.

•

Размещайте монитор на устойчивой поверхности в хорошо проветриваемом месте.

•

Не ставьте монитор возле источников тепла, например электрообогревателей или прямых солнечных лучей.

•

Отверстия и прорези в корпусе монитора служат для вентиляции. Не закрывайте вентиляционные отверстия другими предметами.

•

Не подносите к монитору воду, напитки и другие виды жидкостей. Невыполнение этого требования может вызвать поражение электрическим током или поломку монитора.

•

Не забывайте отключать монитор от электрической розетки перед выполнением очистки.

•

Поскольку поверхность экрана легко поцарапать, не прикасайтесь к ней твердыми или острыми предметами.

•

Для вытирания экрана рекомендуется использовать мягкую безворсовую салфетку вместо обычной ткани. При необходимости для очистки монитора можно использовать стеклоочиститель. При этом запрещается распылять очиститель прямо на поверхность экрана.

•

Отключайте шнур питания, если монитор не планируется использовать в течение длительного времени.

•

Запрещается самостоятельно разбирать или ремонтировать монитор.

- 8 -

Руководство по эксплуатации ЖК-монитора

СОДЕРЖАНИЕ

SAFETY INFORMATION ..................................................................................... 3

Regulatory Notices ............................................................................ 3

Инструкции по технике безопасности ............................................ 8

ОСНОВНЫЕ СВЕДЕНИЯ ..................................................................................11

Извлечение из упаковки .................................................................. 11

Комплектность ................................................................................. 13

Обзор устройства ............................................................................. 14

ППОДГОТОВКА К РАБОТЕ ................................................................................16

Установка основания ....................................................................... 16

Поднимите монитор ......................................................................... 18

Регулировка угла обзора ................................................................. 19

Установка кронштейна для настенного монтажа

(дополнительно) ............................................................................... 21

Выполнение подключений .............................................................. 23

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА .......................................................................24

Включение и выключение питания ................................................. 24

Рекомендации по комфортной эксплуатации ................................ 25

Выбор источника входного сигнала ............................................... 26

ОПЕРАЦИИ .........................................................................................................27

Контекстное меню ............................................................................ 27

Описание функциональных клавиш ............................................... 29

Настройка параметров устройства ................................................ 32

ПРИЛОЖЕНИЯ ...................................................................................................41

Технические характеристики........................................................... 41

Список поддерживаемой синхронизации ...................................... 42

Поиск и устранение неисправностей ............................................. 44

- 9 -

Руководство по эксплуатации ЖК-монитора

Уход за устройством ........................................................................ 45

Примечания о выполнении зарядки через порт USB .................... 45

Информация об обслуживании GIGABYTE ................................... 45

- 10 -

Руководство по эксплуатации ЖК-монитора

ОСНОВНЫЕ СВЕДЕНИЯ

Извлечение из упаковки

1. Откройте верхнюю крышку упаковочной коробки. Затем следуйте

инструкциям по извлечению из упаковки, указанным на внутренней крышке. Убедившись, что коробка находится в правильной

ориентации, осторожно положите ее на устойчивую поверхность.

2. Откройте внутреннюю крышку. Возьмитесь за пенопластовый блок

(используя отверстия) и достаньте его из коробки.

- 11 -

Руководство по эксплуатации ЖК-монитора

3. Достаньте принадлежности из пенопластового блока.

4. Снимите верхний пенопластовый блок. Затем можно достать подставку из

нижнего пенопластового блока.

- 12 -

Руководство по эксплуатации ЖК-монитора

Комплектность

В упаковке должны содержаться следующие компоненты. При отсутствии любого из них обратитесь к местному торговому представителю.

Монитор Основание монитора Кабель питания

Кабель USBПодставка Кабель DP

Multilingual Installation Guide

Кабель HDMI

Примечание. Сохраните упаковочную коробку и упаковочные материалы для транспортировки монитора в будущем.

Краткое руководство Гарантийный талон

Warranty Card

- 13 -

Обзор устройства

Вид спереди

Руководство по эксплуатации ЖК-монитора

1 Индикатор питания 2 Кнопка Управление

- 14 -

Руководство по эксплуатации ЖК-монитора

Вид сзади

1 2 3 4 6 7 8

1 Переключатель переменного тока 2 Входной разъем питания переменного тока 3 Замок Kensigton 4 Разъем для наушников 5 Разъем для микрофона

USB 3.0PDHDMI-1 HDMI-2

6 Порты HDMI (2 шт.) 7 DisplayPort 8 USB восходящий порт 9 Порты USB 3.0 (2 шт.)

- 15 -

Руководство по эксплуатации ЖК-монитора

ППОДГОТОВКА К РАБОТЕ

Установка основания

Совместите основание с опорой с обратной стороны подставки. Затем прикрепите основание к подставке. Зафиксируйте основание монитора на месте, затянув винты.

или

Примечание. Для затягивания винта можно использовать монетку или небольшую отвертку с плоским шлицем.

- 16 -

Руководство по эксплуатации ЖК-монитора

Поднимите собранный узел основания и подставки и поставьте его вертикально на стол. Затем опустите пластину подставки, чтобы автоматически извлечь защитную пластину из отверстия.

Положите монитор на входящую в комплект подушку или ровную поверхность экраном вниз. Разорвите пакет из вспененного полиэтилена, установите подставку на заднюю часть монитора. Затем можно извлечь монитор из нижнего пенопластового блока, держась за кронштейн подставки. Осторожно поднимите монитор. Поставьте его на стол в вертикальном положении.

- 17 -

Руководство по эксплуатации ЖК-монитора

Поднимите монитор

Достаньте монитор из коробки, держась за кронштейн подставки. Осторожно поднимите монитор, переверните его и поставьте вертикально на подставку на ровную поверхность. Снимите пенопластовую защиту с монитора.

Примечание. Рассмотрите возможность сохранения коробки и упаковки для использования в будущем, если потребуется транспортировка монитора. Плотная

пенопластовая упаковка идеально защищает монитор в процессе транспортировки.

- 18 -

Руководство по эксплуатации ЖК-монитора

Регулировка угла обзора

Примечание. Держите монитор за основание, чтобы экран не опрокинулся в про-

цессе регулировки.

Регулировка угла наклона

Наклоните экран вперед или назад под нужным углом обзора (от -5 до 21˚).

21°

5°

Регулировка угла поворота

Поверните экран влево или вправо под нужным углом обзора (20˚).

20° 20°

- 19 -

Руководство по эксплуатации ЖК-монитора

Изменение ориентации экрана

1. Поднимите экран в максимальное положение (130 мм).

130 mm

Примечание. Перед тем, как регулировать высоту, снимите защитную пластину с подставки.

2. Поверните монитор (на 90˚ вправо) для выбора книжной ориентации.

- 20 -

Руководство по эксплуатации ЖК-монитора

Установка кронштейна для настенного монтажа (дополнительно)

Разрешается использовать только комплект для настенного монтажа 100 x 100 мм, рекомендованный производителем.

Положите монитор на ровную поверхность экраном вниз.

Примечание. Рекомендуется застелить поверхность стола мягкой тканью для защиты монитора от повреждений.

Прижмите защелки-фиксаторы внутрь, чтобы отсоединить подставку от монитора.

Слегка прижмите подставку книзу, чтобы отсоединить крючки. Затем снимите подставку.

- 21 -

Руководство по эксплуатации ЖК-монитора

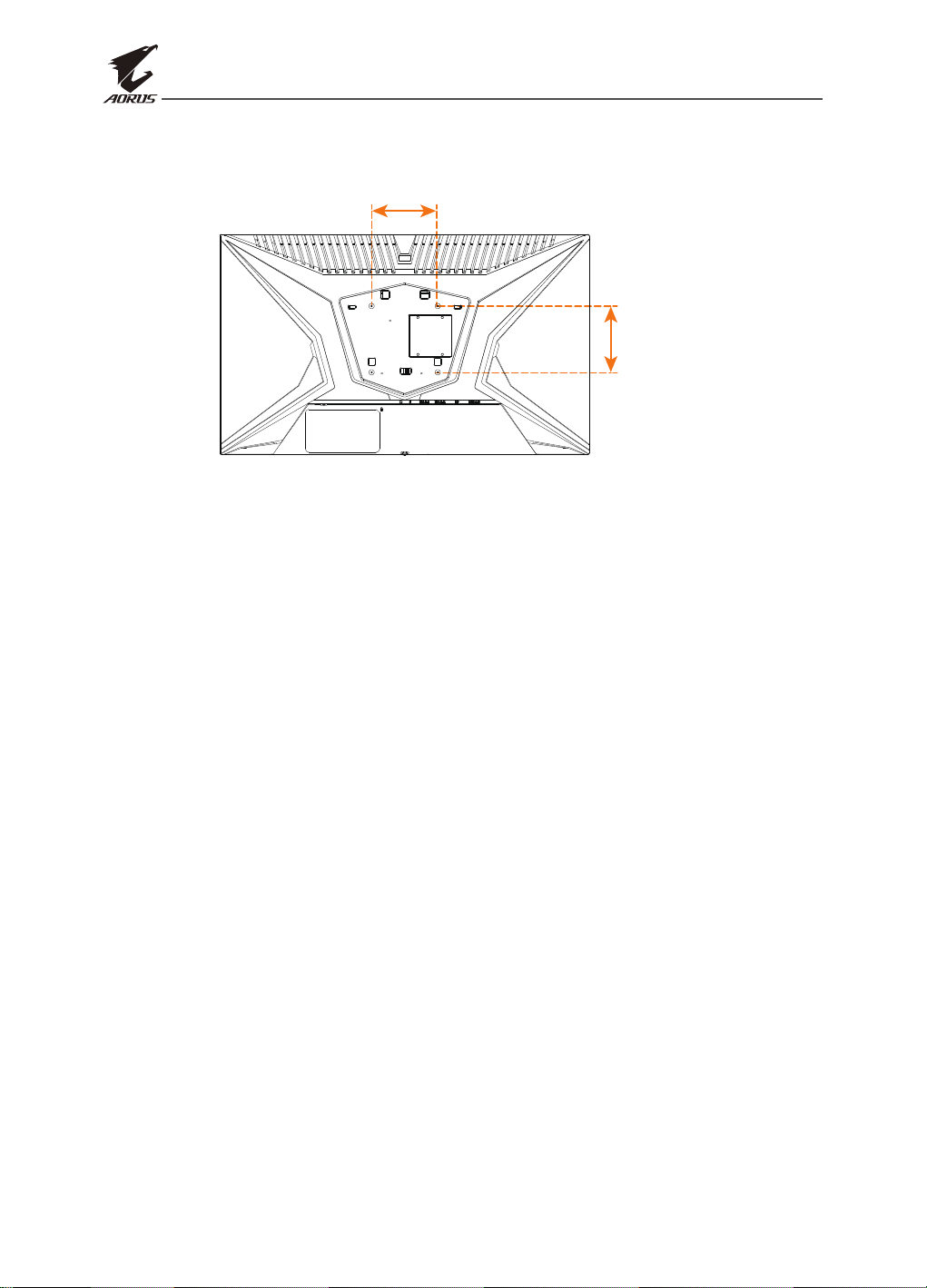

Прикрепите монтажный кронштейн к монтажным отверстиям на задней панели монитора. Затем закрепите кронштейн на месте винтами .

100 mm

Примечание. Для выполнения настенного монтажа монитора соблюдайте инструкции, приведенные в руководстве по установке из комплекта кронштейна для настенного монтажа.

- 22 -

Руководство по эксплуатации ЖК-монитора

Выполнение подключений

USB 3.0HDMI-2 DPHDMI-1

Электрическая розетка

Наушники

Микрофон

4 6

3 5

Клавиатура

Мышь и дисковый

накопитель USB

Компьютер

1 Кабель питания 2 Шнур наушников 3 Шнур микрофона 4 Кабель HDMI

5 Кабель DisplayPort 6 Кабель USB (со штыревыми разъемами А и В) 7 Кабель USB

- 23 -

Руководство по эксплуатации ЖК-монитора

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

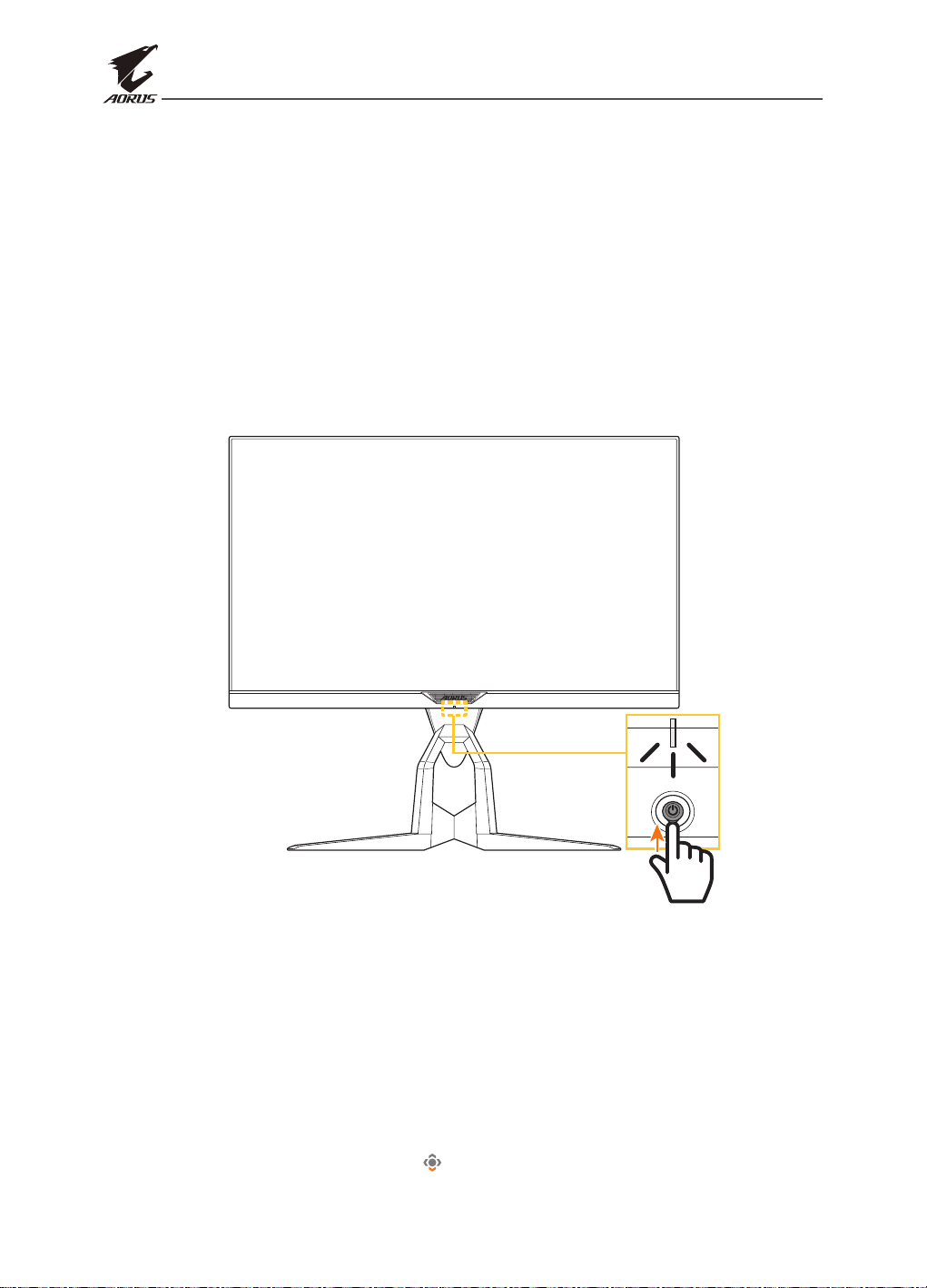

Включение и выключение питания

Убедитесь, что переключатель питания, расположенный возле входного разъема питания переменного тока, установлен в положение ВКЛ..

Включение питания

1. Подключите один конец кабеля питания к входному разъему питания

переменного тока на задней панели монитора.

2. Подключите другой конец кабеля питания к электрической розетке.

3. Нажмите на кнопку Управление для включения монитора. Индикатор

питаниязагорится белым цветом, показывая готовность монитора к работе.

Примечание. Если индикатор питания не загорается после включения монитора, проверьте настройку Светодиодный индикатор в меню Настройки. См. стр. 37.

Примечание. После включения монитора Подсветка RGB на задней панели автоматически отключается через 15 секунд в режиме стандартной настройки. Проверьте настройку Подсветка RGB в меню Система, чтобы выбрать другие шаблоны светодиодного Подсветка RGB.

Выключение питания

Нажмите и удерживайте кнопку Управление 2 секунды для выключения монитора.

Примечание. После появления на экране главного меню монитор можно выключить , передвинув кнопку Управление вниз ( ). См.стр. 28.

- 24 -

Руководство по эксплуатации ЖК-монитора

Рекомендации для удобства пользователя

Ниже представлены советы для комфортного просмотра монитора.

•

Оптимальное расстояние от монитора до зрителя составляет от 510 до 760 мм (20-30 дюймов).

•

В общем случае рекомендуется располагать монитор так, чтобы верх экрана находился на уровне глаз удобно сидящего зрителя или немного ниже.

•

Выбирайте яркость освещения в соответствии с типом выполняемой работы.

•

Устраивайте регулярные и частые перерывы (не менее 10 минут) через каждые полчаса.

•

Периодически отводите взгляд от экрана монитора и фокусируйте зрение на удаленном объекте примерно на 20 секунд во время перерывов.

•

Также уменьшить зрительное напряжение помогут упражнения для глаз. Повторяйте эти упражнения несколько раз. (1) Посмотреть вверх и вниз (2) Медленные вращательные движения глазами (3) Движения глазами по диагонали.

- 25 -

Руководство по эксплуатации ЖК-монитора

Выбрать Выход

Входной сигнал

DisplayPort

HDMI 1

HDMI 2

Выбор источника входного сигнала

1. Передвиньте кнопку Управлениевправо ( ) для входа в меню

Входной сигнал.

2. Передвиньте кнопку Управлениек

центру ( ) для выбора нужного источника входного сигнала. Затем нажмите на кнопку Управление для подтверждения.

- 26 -

Руководство по эксплуатации ЖК-монитора

Регулировать Выход

Эквалайзер черного

ОПЕРАЦИИ

Контекстное меню

Клавиша быстрого вызова

По умолчанию кнопке Управление назначена определенная функция.

Примечание. Для изменения предустановленной функции клавиши быстрого вызова см. раздел «Быстрое переключение» на странице 36.

Для использования функции клавиши быстрого вызова выполните следующие действия.

•

Передвиньте кнопку Управлениевверх ( ) для входа в меню Эквалайзер черного.

Отрегулируйте параметр, передвигая кнопку Управление вверх/вниз ( ) , а затем нажмите на кнопку

Управление для подтверждения.

- 27 -

Руководство по эксплуатации ЖК-монитора

Выбрать Выход

Графический режим

Стандартный

AORUS

Приоритет FPS

Игры RTS/RPG

Фильмы

Чтение

Регулировать Выход

Громкость

•

Передвиньте кнопку Управление вниз ( ) для входа в меню Графический режим.

Выберите нужный параметр, передвинув кнопку Управление в центр ( ) , а затем нажмите на кнопку

Управление для подтверждения.

•

Передвиньте кнопку Управление влево () для входа в меню Громкость.

Отрегулируйте громкость звука наушников, передвигая кнопку

Управление вверх/вниз ( ) , а затем

нажмите на кнопку Управление для подтверждения.

•

Передвиньте кнопку Управление вправо ( ) для входа в меню Входной сигнал. См. раздел «Выбор источника входного сигнала» .

Примечание. Чтобызакрыть меню, передвиньте кнопку Управление влево

- 28 -

( )

Руководство по эксплуатации ЖК-монитора

Описание функциональных клавиш

•

Нажмите на кнопку Управление для вызова главного меню.

Параметры

ИГРОВОЙ

АССИСТЕНТ

Игровой ассистент

Выключение питания

Информационная панель

Выход

ИНФОРМАЦИОННАЯ

ПАНЕЛЬ

НАСТРОЙКА

ВЫХОД

ВЫКЛЮЧЕНИЕ

ПИТАНИЯ

Затем нажмите на кнопку Управление для выбора нужной функции и настройки соответствующих параметров.

Информационная панель

После того, как на экране откроется главное меню, передвиньте кнопку

Управление влево ( ) для входа в меню Информационная панель.

Информационная панель

Функция

Расположение инф.

панели

ВКЛ.

ВЫКЛ.

Температура ЦП

Частота ЦП

Скорость вентилятора ЦП

Загрузка ЦП

Температура ГП

Частота ГП

Скорость вентилятора ЦП

Выбрать Выход

•

Функция: Включение/ отключение функции. При включении можно выбирать нужные параметры для отображения на экране.

•

Расположение инф. панели: Укажите место отображения окна Dashboard на экране.

- 29 -

Руководство по эксплуатации ЖК-монитора

После завершения настройки окна Dashboard системные данные будут передаваться в SOC через порт USB, а на экране будет отображаться значение выбранной функции (функций).

Температура ЦП Частота ЦП Скорость вентилятора ЦП Загрузка ЦП Температура ГП Частота ГП Скорость вентилятора ГП Загрузка ГП DPI мыши AORUS

Примечание. Убедитесь, что кабель USB правильно подключен к восходящему порту USB монитора и порту USB компьютера.

Примечание. Требуется установка и запуск ПО «OSD Sidekick».

Игровой ассистент

•

После того, как на экране откроется главное меню, передвиньте кнопку

Управление вправо( )для входа в меню Игровой ассистент.

Игровой ассистент

Информация

AORUS

Прицел

Выравнивание

экрана

Таймер игры

Счетчик игры

Частота обновления

Info Location

Выбрать Выход

- 30 -

Руководство по эксплуатации ЖК-монитора

•

Информация AORUS: Настройка игровых параметров FPS (стрелялка от первого лица) .

√ Выберите Таймер игры, чтобы выбрать режим таймера обратного

отсчета. Для отключения этой функции установите значение ВЫКЛ..

√ Выберите Счетчик игры или Частота обновления , чтобы включить или от-

ключить настройку счетчика игры или частоты обновления в реальном времени.

√ Выберите Info Location, чтобы указать расположение информации на

экране.

01:57

•

Прицел: Выберите нужный тип перекрестия прицела в соответствии с игровой средой. Это помогает повысить меткость .

•

Выравнивание экрана: После включения функции отображаются линии выравнивания с четырех сторон экрана - удобный инструмент для идеального выравнивания нескольких мониторов .

- 31 -

Руководство по эксплуатации ЖК-монитора

Настройка параметров устройства

После того, как на экране откроется главное меню, передвиньте кнопку

Управление ( ) для входа в меню Settings (Настройки) .

Примечание. Кнопку Управление можно использовать для перехода по пунктам меню

и выполнения настроек.

Выход

Переместить/ Регулировать

Войти/Подтвердить

Описание кнопок

Игра

Настройка игровых параметров.

Разрешение Эквалайзер черного Стабилизатор прицела Увеличить масштаб Частота обновления FreeSync 640x480 15 ВЫКЛ. Скорость 60 Гц ВКЛ.

Графический режим Режим AORUS

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Стабилизатор прицела

Эквалайзер черного

Сверхвысокое разрешение

Режим дисплея

Увеличить масштаб

FreeSync

ВКЛ.

ВЫКЛ.

Выход

Переместить/ Регулировать

Войти/Подтвердить

- 32 -

Руководство по эксплуатации ЖК-монитора

Элемент Описание

Стабилизатор прицела

Эквалайзер

При включении этой функции уменьшается размытие движением в динамичных играх.

Примечание. Эта функция недоступна в следующих условиях:

- при частоте менее 100 Гц.

- при активации функции FreeSync .

Регулировка яркости черных областей.

черного

Сверхвысокое

Увеличение резкости изображений с низким разрешением.

Разрешение

Режим дисплея Выбор соотношения сторон экрана.

•

Полноэкранный: Изменение формата входного изображения по размеру экрана. Оптимально подходит для изображений с соотношением сторон 16:9 .

•

Соотношение сторон: Отображение входного изображения без геометрических искажений с максимально возможным заполнением экрана.

•

1:1: Отображение входного изображения с исходным разрешением без масштабирования .

•

22”W (16:10): Отображение входного изображения как на мониторе шириной 22 дюйма с соотношением сторон 16:10 .

•

23”W (16:9): Отображение входного изображения как на мониторе шириной 23 дюйма с соотношением сторон 16:9 .

•

23,6”W (16:9): Отображение входного изображения как на мониторе шириной 23,6 дюйма с соотношением сторон 16:9 .

•

24”W (16:9): Отображение входного изображения как на мониторе шириной 24 дюйма с соотношением сторон 16:9 .

Примечание. Этот параметр несовместим с функциями FreeSync и PIP/ PBP.

Увеличить

Увеличение времени отклика ЖК-монитора. масштаб FreeSync Эта функция устраняет задержки и прерывания изображения

на экране в процессе игры.

- 33 -

Графика

Настройте параметры изображения.

Руководство по эксплуатации ЖК-монитора

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Определяется

Графический режим Стандартный

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Стандартный

AORUS

Приоритет FPS

Игры RTS/RPG

Фильмы

Чтение

Гамма sRGB

Яркость

Контрастность

Насыщенность

Резкость

Гамма

Цветовая температура

Фильтрация синего

Выход Переместить/

Регулировать Войти/Подтвердить

пользователем

Элемент Описание

Стандартный Для редактирования документов или просмотра веб-сайтов.

AORUS Для игр AORUS GAMER .

Приоритет FPS Для игр FPS (стрелялки от первого лица).

Игры RTS/RPG Для игр RTS (стратегия в реальном времени) или RPG (ролевая

игра) .

Режим Фильмы Дляпросмотра фильмов.

Режим Чтение Дляпросмотра документов.

Гамма sRGB Для просмотра фотографий и графики на компьютере

Вариант 1 Пользовательские настройки режима изображения.

Вариант 2 Пользовательские настройки режима изображения.

Вариант 3 Пользовательские настройки режима изображения.

Примечание. В соответствии с сертификацией фильтра синего света TUV для «Графический режим», «Стандартный», оптимальным значением «Фильтрация синего» является «Уровень 10».

- 34 -

Руководство по эксплуатации ЖК-монитора

Режим дисплея

Настройка параметров экрана монитора.

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Нормальная

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Входной сигнал

Диапазон HDMI RGB

Увеличить масштаб

Элемент Описание

Входной

Выбор источника входного сигнала. сигнал Диапазон HDMI RGB

Увеличить масштаб

Выберите соответствующую настройку диапазона RGB или

установите ее автоматическое определение монитором.

Примечание. Этот параметр доступен только для входного сигнала

HDMI.

Эта функция немного увеличивает входное изображение,

чтобы скрыть наиболее выступающие края изображения.

HDMI 1

HDMI 2

DisplayPort

Графический режим Стандартный

Выход Переместить/

Регулировать Войти/Подтвердить

- 35 -

Руководство по эксплуатации ЖК-монитора

Настроить PIP/PBP

Настройка параметров отображения нескольких изображений.

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Определяется

Графический режим Стандартный

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

ВЫКЛ.

Настроить PIP

Настроить PBP

Выход Переместить/

Регулировать Войти/Подтвердить

пользователем

Элемент Описание

ВЫКЛ. Отключение функции PIP/PBP.

Настроить PIP Разделение экрана на 2 части (главное окно и вложенное

окно).

• Источник: Переключение источника входного сигнала для вложенного окна.

• Размер PIP: Регулировка размера вложенного окна.

• Расположение: Перемещение вложенного окна.

• Переключение видео: Поменять местами два окна.

• Переключение звука: Выбор источника звукового сигнала, с которого требуется воспроизводить звук.

Настроить PBP

Отображение экрана, разделенного 1х1 (левое и правое окно).

• Источник: Переключение источника входного сигнала для правого окна.

• Переключение видео: Поменять местами два окна.

• Переключение звука: Выбор источника звукового сигнала, с которого требуется воспроизводить звук.

- 36 -

Руководство по эксплуатации ЖК-монитора

Система

Настройка параметров системы.

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Определяется

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Язык

Подсветка RGB

Наушники

Источник аудиосигнала

Настройка экранного меню

Быстрое переключение

Другие настройки

ВЫКЛ.

Режим 1

Режим 2

Режим 3

Элемент Описание

Язык Выбор языка экранного меню.

Подсветка RGB

Выбор предустановленных шаблонов СИД для отображения с обратной стороны монитора.

Наушники Настройка параметров наушников.

• Громкость: Регулировка уровня громкости.

• Без звука: Включение/ отключение функции без звука.

пользователем

Графический режим Стандартный

Выход Переместить/

Регулировать Войти/Подтвердить

Источник аудиосигнала

Настройки экранного меню

Укажите источник аудиосигнала или установите его автоматическое обнаружение монитором.

Примечание. При выборе Автоопределениесистема будет сначала проверять, подключен ли кабель USB. Если он подключен, для источника входного аудиосигнала установлено значение USB аудиокодек.

Настройка параметров экранного меню.

• Язык: Выбор доступного языка для экранного меню.

• Отображать на дисплее: Установка времени отображения экранного меню на экране.

• Прозрачность: Регулировка прозрачности экранного меню.

- 37 -

Элемент Описание

Кнопка заблокирована,

подтвердите, чтобы

разблокировать экранное меню.

Нет

Да

Руководство по эксплуатации ЖК-монитора

Настройки экранного меню

(продолжение)

Быстрое переключение

Другие настройки

(продолжение

)

• Блокировка экранного меню: При включении этой функции изменение параметров экранного меню запрещено.

Примечание. Для отключения функции блокировки экранного меню нажмите на клавишу Управление . После появления на экране сообщения выберите Да для подтверждения.

Назначение функций клавишам быстрого вызова. Доступные параметры: Стабилизатор прицела, Эквалайзер черного,

Фильтрация синего, Громкость, Входной сигнал, Контрастность, Яркость и Графический

режим. По умолчанию клавишам быстрого вызова назначены следующие функции:

Вверх

( )

: Эквалайзер черного Вниз ( ): Графический режим Вправо Влево

( ):

Входной сигнал

( ): Громкость

• Разрешение экрана: При включении этой функции текущее сообщение о разрешении будет отображаться на экране в случае переключения монитора на другой источник входного сигнала.

• Автопереключение сигнала на входе: Эта функция служит для автоматического переключения на доступный источник входного сигнала.

• Автовыключение: Эта функция служит для автоматического выключения монитора по истечении установленного времени.

• Светодиодный индикатор: По умолчанию Светодиодный индикатор включен.

Светодиодный индикатор ВЫКЛ.: Отключение светодиодного

индикатора.

Светодиодный индикатор ВКЛ.: Светодиодный индикатор питания светится белым цветом в процессе работы и оранжевым цветом в режиме ожидания.

Удобный Светодиодный индикатор: В режиме ожидания светодиодный индикатор питания светится оранжевым цветом.

После отключения питания светодиодный индикатор питания гаснет.

• Версия DisplayPort: Установка версии DisplayPort: 1.1, 1.2

Примечание.

•

Выполните настройку этого параметра в зависимости от версии DisplayPort, поддерживаемой вашей видеокартой.

- 38 -

Руководство по эксплуатации ЖК-монитора

Сохранить настройки

Сохранить все данные.

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Нормальная

Графический режим Стандартный

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Настройка 1

Настройка 2

Настройка 3

Сохранить

Загрузить

Выход Переместить/

Регулировать Войти/Подтвердить

Элемент Описание

Настройка 1 При выборе этого пункта отображается меню Сохранить и

Загрузить для выбора проигрывателя.

Настройка 2 При выборе этого пункта отображается меню Сохранить и

Загрузить для выбора проигрывателя.

Настройка 3 При выборе этого пункта отображается меню Сохранить и

Загрузить для выбора проигрывателя.

- 39 -

Руководство по эксплуатации ЖК-монитора

Сбросить все

Восстановить заводские параметры монитора по умолчанию.

Разрешение

640x480

Яркость Контрастность Резкость Гамма Цветовая температура

80 50 5 Гамма 3 Нормальная

Графический режим Стандартный

Игра

Графика

Режим дисплея

Режимы PIP/PBP

Система

Сохранить настройки

Сбросить все

Выход Переместить/

Регулировать Войти/Подтвердить

- 40 -

Руководство по эксплуатации ЖК-монитора

ПРИЛОЖЕНИЯ

Технические характеристики

Элемент Технические характеристики

Размер панели 24,5 дюйма Соотношение сторон 16:9 Разрешение 1920 x 1080 Частота обновления 240Hz Срок службы СИД 30 000 часов (мин.) Шаг пикселя 0,2832 x 0,2802 Время отклика 0,5ms(MPRT) Яркость 400 нит (тип.)/ 320 нит (мин.) Коэффициент

контрастности Глубина цвета 16,7 млн. ( 8 бит)

Активная область экрана Угол обзора 170°(H)/160°(V)

Частота 48~240Hz Входной сигнал/ вывода • 2x HDMI 2.0

Источник питания 100-240 В переменного тока при 50/60 Гц Энергопотребление • Включено: 60 Вт (макс.)

Размеры (Ш x В x Г) 558 X 485 X 236 мм (с подставкой) Масса 6,8 кг (нетто)

Примечание. Технические характеристики подлежат изменению без уведомления.

1000:1 (тип.)

543,744(H) x 302,616(V)

• 2x USB 3.0

• 1x DP 1.2

• Наушники, 1 шт.

• Микрофон, 1 шт.

• Режим ожидания: 0,5W

• Выключено: 0,3W

• USB, 1 шт. восходящий

(нисходящий)

- 41 -

Руководство по эксплуатации ЖК-монитора

Список поддерживаемой синхронизации

Список синхронизации HDMI 2.0 DisplayPort 1.2

640x480@60Hz 640x480@75Hz 640x480@100Hz 640x480@120Hz 640x480@240Hz 720x400@70Hz 800x600@60Hz 800x600@75Hz 800x600@100Hz 800x600@120Hz 800x600@240Hz 832x624@75Hz 1024x768@60Hz 1024x768@75Hz 1024x768@100Hz 1024x768@120Hz 1024x768@144Hz 1024x768@240Hz 1152x864@240Hz 1152x870@75Hz 1280x720@60Hz 1280x720@240Hz 1280x800@60Hz 1280x800@240Hz 1280x960@144Hz 1280x960@240Hz 1280x1024@60Hz 1280x1024@75Hz 1280x1024@144Hz 1280x1024@240Hz 1366x768@240Hz 1440x900@60Hz 1440x900@144Hz

√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √

√ √

√ √ √ √ √ √

- 42 -

Руководство по эксплуатации ЖК-монитора

1440x900@240Hz 1440x1080@144Hz 1440x1080@240Hz 1600x900@60Hz 1600x900@240Hz 1600x1024@240Hz 1680x1050@60Hz 1680x1050@240Hz 1920x1080@60Hz 1920x1080@100Hz 1920x1080@120Hz 1920x1080@144Hz 1920x1080@240Hz

√ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √

- 43 -

Руководство по эксплуатации ЖК-монитора

Поиск и устранение неисправностей

Неполадка Возможное решение

Отсутствует питание • Проверьте правильность подключения кабеля

питания к источнику питания и монитору.

• Проверьте кабель и штепсельную вилку на наличие повреждений.

• Убедитесь, что монитор включен.

На экране отсутствует изображение

• Убедитесь, что монитор правильно подключен к компьютеру, и оба устройства включены.

• Проверьте правильность выбора источника входного сигнала. См. стр. 25 или 34.

Изображение воспроизводится

•

Выберите другую настройку Режим дисплея (соотношение сторон). См.стр. 34.

не на весь экран Искажена

цветопередача

• Проверьте правильность подключения кабеля входного сигнала.

• Настройте параметры изображения. См. раздел «Графика» .

Звук отсутствует или слишком тихий

• Проверьте правильность подключения кабеля наушников.

• Отрегулируйте уровень громкости. См. стр. 27 или36.

• Проверьте настройку Источник аудиосигнала. Если установлено значение USB кодек, проверьте правильность подключения кабеля USB к монитору и компьютеру. См. стр. 36.

• Отрегулируйте параметры звука в компьютере.

Примечание. Если неполадка не устранена, обратитесь за дальнейшей помощью в службу поддержки покупателей.

- 44 -

Руководство по эксплуатации ЖК-монитора

Уход за устройством

В случае загрязнения экрана выполните следующие действия для очистки.

•

Протрите экран мягкой безворсовой салфеткой для удаления остатков пыли.

•

Распылите или нанесите чистящую жидкость на мягкую салфетку. Затем аккуратно протрите экран влажной салфеткой.

Примечание.

•

Салфетка должна быть влажной, но не мокрой.

•

Вытирая экран, не давите на него .

•

Кислотосодержащие или абразивные чистящие средства могут вызвать повреждение экрана.

Примечания о выполнении зарядки через порт USB

Следующие устройства несовместимы с BC 1.2 в режиме CDP. Если концентратор подключен к ПК, эти устройства нельзя заряжать с помощью кабеля USB.

Поставщик Устройство PID/VID

Apple IPad PID_129A/VID_05AC Samsung Galaxy Tab2 10.1 PID_6860/VID_04E8 Samsung GALAXY TabPro PID_6860/VID_04E8

Информация об обслуживании GIGABYTE

Для просмотра дополнительной информации об обслуживании посетите официальный веб-сайт GIGABYTE:

https://www.gigabyte.com/

- 45 -

GIGABYTE KD25F User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

SAFETY INFORMATION

Regulatory Notices

Инструкции по технике безопасности

ОСНОВНЫЕ СВЕДЕНИЯ

Извлечение из упаковки

Комплектность

Обзор устройства

ППОДГОТОВКА К РАБОТЕ

Установка основания

Поднимите монитор

Регулировка угла обзора

Установка кронштейна для настенного монтажа (дополнительно)

Выполнение подключений

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Включение и выключение питания

Выбор источника входного сигнала

ОПЕРАЦИИ

Контекстное меню

Описание функциональных клавиш

Настройка параметров устройства

ПРИЛОЖЕНИЯ

Технические характеристики

Список поддерживаемой синхронизации

Поиск и устранение неисправностей

Уход за устройством

Примечания о выполнении зарядки через порт USB

Информация об обслуживании GIGABYTE
