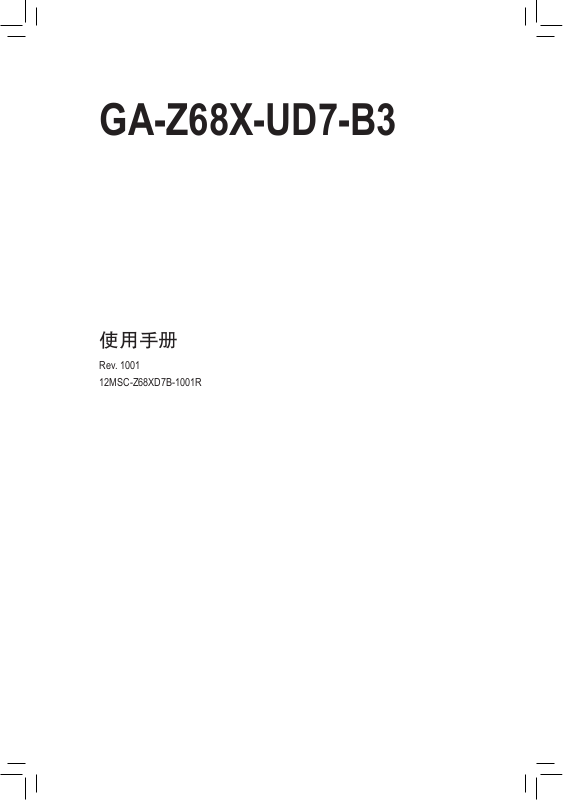

GA-Z68X-UD7-B3
使用手册
Rev. 1001
12MSC-Z68XD7B-1001R
Apr. 8, 2011
GA-Z68X-UD7-B3
Motherboard
Apr. 8, 2011
Motherboard
GA-Z68X-UD7-B3
版权
©
2011 年,技嘉科技股份有限公司,版权所有。
本使用手册所提及的商标与名称,均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护,所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息,技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时,恕不另行通知。
未事先经由技嘉书面允许,不得以任何形式复制、修改、转载、传播或出版
本使用手册内容。
产品使用手册类别简介
为了协助您使用技嘉主板,我们设计了以下类别的使用手册:
如果您要快速安装,可以参考包装内所附的【硬件安装指南】。
如果您要了解产品详细规格数据,请仔细阅读【使用手册】。
产品相关信息,请至网站查询: http://www.gigabyte.cn/
产品版本辨识
您可以在主板上找到标示着此主板的版本「REV : X.X 」。其中X.X 为数字,例
如标示「REV : 1.0」,意即此主板的版本为1.0。当您要更新主板的BIOS 、驱动
程序或参考其他技术资料时,请注意产品版本的标示。
范例:
目 录
清点配件 .......................................................................................................................6
选购配件 .......................................................................................................................6
GA-Z68X-UD7-B3主板配置图 ......................................................................................7
GA-Z68X-UD7-B3主板功能框图 .................................................................................8
第一章 硬件安装 .......................................................................................................9
1-1 安装前的注意事项 ......................................................................................... 9
1-2 产品规格 ........................................................................................................ 10
1-3 安装中央处理器及散热风扇 .....................................................................13
1-3-1 安装中央处理器 (CPU) .......................................................................................13
1-3-2 安装散热风扇 .....................................................................................................15
1-4 安装内存条 ....................................................................................................16
1-4-1 双通道内存技术 .................................................................................................16
1-4-2 安装内存条 ..........................................................................................................17
1-5 安装适配卡 ....................................................................................................18
1-6 构建 ATI CrossFireX™/NVIDIA SLI系统 ........................................................... 19
1-7 安装 SATA扩展挡板 ....................................................................................... 20
1-8 后方设备插座介绍 ....................................................................................... 21
1-9 内建指示灯及按钮 ..................................................................................... 23
1-10 插座及跳线介绍 ...........................................................................................25
第二章 BIOS 程序设置 ............................................................................................35
2-1 开机画面 ........................................................................................................ 36
2-2 BIOS设置程序主画面 ................................................................................... 37
2-3 MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 ) ............................................ 39
2-4 Standard CMOS Features (标准 CMOS设置 ) ................................................. 47
2-5 Advanced BIOS Features (高级 BIOS功能设置 ) ........................................... 49
2-6 Integrated Peripherals (集成外设 ) .................................................................. 51
2-7 Power Management Setup (省电功能设置 ) .................................................. 55
2-8 PC Health Status (电脑健康状态 ) ................................................................. 57
2-9 Load Fail-Safe Defaults (载入最安全预设值 ) .............................................. 59
2-10 Load Optimized Defaults (载入最佳化预设值 ) ............................................ 59
2-11 Set Supervisor/User Password (设置管理员 /用户密码 ) ............................. 60
2-12 Save & Exit Setup (储存设置值并退出设置程序 ) .....................................61
2-13 Exit Without Saving (退出设置程序但不储存设置值 ) .............................. 61
- 4 -
第三章 驱动程序安装 ............................................................................................63
3-1 芯片组驱动程序 ...........................................................................................63
3-2 软件应用程序 ................................................................................................ 64
3-3 技术支持 (说明 ) ............................................................................................. 64
3-4 与技嘉联系 ....................................................................................................65
3-5 系统信息 ........................................................................................................ 65
3-6 Download Center(下载中心 ) .......................................................................... 66
3-7 新工具程序 ....................................................................................................66
第四章 独特功能介绍 ............................................................................................67
4-1 Xpress Recovery2介绍 (一键还原 ) ................................................................ 67
4-2 BIOS更新方法介绍 ....................................................................................... 70
4-2-1 如何使用 Q-Flash(BIOS快速刷新 )更新 BIOS ...................................................70
4-2-2 如何使用 @BIOS(BIOS在线更新 )更新 BIOS ....................................................73
4-3 EasyTune 6介绍 ..............................................................................................74
4-4 动态节能引擎 ™ 2 (Dynamic Energy Saver™ 2)介绍 .....................................75
4-5 Q-Share介绍 (极速共享 ) ................................................................................ 77
4-6 Smart 6™介绍 .................................................................................................. 78
4-7 Auto Green介绍 ............................................................................................... 82
4-8 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 83
4-9 Cloud OC介绍 .................................................................................................84
4-10 线路汇整功能 (Teaming)介绍 .......................................................................85
第五章 附录 ..............................................................................................................87
5-1 如何构建 Serial ATA硬盘 ............................................................................... 87
5-1-1 设置 Intel Z68 SATA控制器模式 .........................................................................87
5-1-2 设置 Marvell 88SE9128 SATA控制器模式 ..........................................................95
5-1-3 安装 SATA RAID/AHCI驱动程序及操作系统 ..................................................100
5-2 音频输入 /输出设置介绍 ........................................................................... 107
5-2-1 2 / 4 / 5.1 / 7.1声道介绍 .....................................................................................107
5-2-2 S/PDIF输出设置 ................................................................................................109
5-2-3 启动 Dolby Home Theater功能 ...........................................................................110
5-2-4 麦克风录音设置 ............................................................................................... 111
5-2-5 录音机使用介绍 ...............................................................................................113
5-3 疑难排解 ...................................................................................................... 114
5-3-1 问题集 ................................................................................................................114
5-3-2 故障排除 ............................................................................................................115
5-4 POST错误信息代码 .................................................................................... 117
5-5 管理声明 ...................................................................................................... 121
- 5 -
清点配件
GA-Z68X-UD7-B3 主板 - 1片
驱动程序光盘 - 1片
使用手册 - 1本
硬件安装指南 - 1本
SATA 排线 - 4条
后方 I/O设备挡板铁片 - 1个
SATA扩展挡板 - 1组
3.5寸前置扩展面板 (内含 2个 USB 3.0/2.0连接端口 )- 1组
2-Way SLI 连接器 - 1个
3-Way SLI 连接器 - 1个
•
上述附带配件仅供参考,实际配件请以实物为准,技嘉科技保留修改的权利。
•
主板图片仅供参考。
选购配件
2端口 USB 2.0扩展挡板 (部件号: 12CR1-1UB030-5*R)
2端口 IEEE 1394a扩展挡板 (部件号: 12CF1-1IE008-0*R)
2端口 SATA电源排线 (部件号: 12CF1-2SERPW-0*R)
- 6 -
GA-Z68X-UD7-B3主板配置图
KB_USB3
R_SPDIF
USB_1394_ESATA_2
USB_1394_ESATA_1
USB30_LAN2
USB30_LAN1
AUDIO
Renesas
D720200
Renesas
D720200
Realtek
RTL8111E
Realtek
RTL8111E
SPDIF_O
CODEC
T.I.
TSB43AB23
SYS_FAN1
ATX_12V_2X
Marvell 88SE9128
VLI
VL810
F_AUDIO
PCIEX1_1
PCIEX8_1
PCIEX16_2
PCI1
PCIEX8_2
PCI2
GD2
GD1
(注一 )
GA-Z68X-UD7-B3
LGA1155
PCIEX16_1
NF200
CPU_FAN
PCIe to PCI
Bridge
VLI
VL810
Intel® Z68
iTE
IT8728
S4_S5_LED
S3_LED
S1_LED
S0_LED
PW_SW
PHASE LED
RST_SW
M_BIOS
Debug LED
ATX
PWR_FAN
GSATA3_7
GSATA3_6
SATA3_1
SATA3_0
SATA2_3
SATA2_2
SATA2_5
SATA2_4
(注二 )
CMOS_SW
MD2
MD1
DDR3_1
DDR3_2
DDR3_3
DDR3_4
Marvell
88SE9128
B_BIOS
BAT
F_1394
SYS_FAN2
SYS_FAN3
F_USB30_2
F_USB30_1
PCH_FAN
F_USB2
F_USB1
F_PANEL
(注一 ) 由于硬件限制, PCIEX1_1插槽仅供较短的 PCI Express x1适配卡使用。若要安装较长
的适配卡,请安装至其他插槽。
(注二 ) 请至第五章参考错误信息代码说明。
- 7 -
GA-Z68X-UD7-B3主板功能框图
2 PCI Express x8
Switch
PCIe CLK
(100 MHz)
1 USB 3.0/2.0
x8
x16
NF200
PCI Express Bus
8 USB 3.0/2.0
VLI VL810
Hub
Renesas
D720200
x1
PCIe CLK
(100 MHz)
1 PCI
Express x1
PCI Bus
1 PCI Express x16
VLI VL810
Hub
Renesas
D720200
x1
TSB43AB23
2 PCI Express x8
1 PCI Express x16
x16
Switch
1 USB 3.0/2.0
x1
x1
PCIe to PCI Bridge
T.I.
x8
LGA1155
CPU
Interface
Intel® Z68
CODEC
DMI
CPU CLK+/- (100 MHz)
DDR3 2133/1866/1600/1333/1066 MHz
Dual Channel Memory
LAN1
RJ45
Realtek
RTL8111E
LAN2
RJ45
Realtek
RTL8111E
x1
x1
PCI Express Bus
Dual BIOS
2 SATA 6Gb/s
Marvell
88SE9128
x1
x1
Marvell
88SE9128
2 SATA 6Gb/s
4 SATA 3Gb/s
8 USB 2.0/1.1
(注 )
LPC
Bus
iTE
IT8728
PS/2 KB/Mouse
PCIe CLK (100 MHz)
2 SATA 6Gb/s
PCI CLK
(33 MHz)
2 PCI
3 IEEE 1394a
MIC
Line In
Line Out
S/PDIF Out
Side Speaker Out
Surround Speaker Out
(注 ) 其中两个与 eSATA共用连接端口。
Center/Subwoofer Speaker Out
- 8 -
第一章 硬件安装
1-1 安装前的注意事项
主板是由许多精密的集成电路及其他元件所构成,这些集成电路很容易因静电影
响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备:
•安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等,否则会影响到产
品保修期限的认定标准。
•要安装或移除主板以及其他硬件设备之前请务必先关闭电源,并且将电源线
自插座中拔除。
•安装其他硬件设备至主板内的插座时,请确认接头和插座已紧密结合。
•拿取主板时请尽量不要触碰金属接线部分以避免线路发生短路。
•拿取主板、中央处理器(CPU)或内存条时,最好戴上防静电手环。若无防静电
手环,请确保双手干燥,并先碰触金属物以消除静电。
•主板在未安装之前,请先置放在防静电垫或防静电袋内。
•当您要拔除主板电源插座上的插头时,请确认电源供应器是关闭的。
•在开启电源前请确定电源供应器的电压值是设置在所在区域的电压标准值。
•在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
•请勿让螺丝接触到主板上的线路或零件,避免造成主板损坏或故障。
•请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
•请勿将电脑主机放置在不平稳处。
•请勿将电脑主机放置在温度过高的环境中。
•在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
•如果您对执行安装不熟悉,或使用本产品发生任何技术性问题时,请咨询专
业的技术人员。
- 9 - 硬件安装
1-2 产品规格
中央处理器(CPU) 支持 LGA1155插槽处理器:
Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /
Intel® Pentium®处理器/Intel® Celeron®处理器
(请至技嘉网站查询有关支持的处理器列表 )
L3高速缓存取决于 CPU
芯片组
内存 4个1.5V DDR3 DIMM插槽,最高支持到32 GB
支持 DDR3 2133/1866/1600/1333/1066 MHz
支持 non-ECC内存
支持 Extreme Memory Profile (XMP)内存
音频
支持 High Definition Audio
支持 2/4/5.1/7.1声道
网络 内建 2个 Realtek RTL8111E芯片 (10/100/1000 Mbit)
支持线路汇整功能 (Teaming)
支持 Smart Dual LAN
扩展槽
2个 PCI Express x16插槽,支持 x8运行规格 (PCIEX8_1、PCIEX8_2)
1 个 PCI Express x1插槽
2 个 PCI插槽
多重显示技术
存储设备介面 内建于芯片组:
- 4个 SATA 3Gb/s插座 (SATA2_2、 SATA2_3、 SATA2_4、 SATA2_5),可
连接 4个 SATA 3Gb/s设备
- SATA支持 RAID 0、 RAID 1、 RAID 5及 RAID 10功能
Intel® Z68 高速芯片组
* 由于 Win do ws 32-bi t操作系统的限制,若安装超过 4 G B的实体内存时,
实际上显示的内存容量将少于 4 GB。
支持双通道内存技术
(请至技嘉网站查询有关支持的内存条速度及列表 )
内建 Realtek ALC889芯片
支持 Dolby® Home Theater 杜比环绕音频技术
支持 S/PDIF输出
2个 PCI Express x16插槽,支持 x16运行规格 (PCIEX16_1、PCIEX16_2)
*
为发挥显卡最大性能,安装一张显卡时务必安装至 PCIEX16_1插
槽,安装两张显卡时,建议安装至 PCIEX16_1及 PCIEX16_2插槽。
* 由于 PCIEX8_1插槽与 PCIEX16_1插槽共享频宽而 PCIEX8_2插槽与
PCIEX16_2插槽共享频宽,所以当 PCIEX8_1/PCIEX8_2安装扩展卡
时, PCIEX16_1/PCIEX16_2插槽最高以 x8频宽运行。
(所有 PCI Express插槽皆支持 PCI Express 2.0
支持2-Way/3-Way ATI CrossFireX ™/NVIDIA SLI技术
。 )
- 2
个 SATA 6Gb/s插座 (SATA3_0 、 SATA3_1) ,可连接 2 个 SATA 6Gb/s
* SATA 6Gb/s插座与 SATA 3Gb/s插座混用构建 RAID功能时,性能将依连
接的设备而定。
设备
- 10 - 硬件安装
存储设备介面
内建 2个 Marvell 88SE9128芯片:
- 2个 SATA 6Gb/s插座 (GSATA3_6、 GSATA3_7),可连接 2个SATA 6Gb/s
设备
- SATA支持 RAID 0及 RAID 1功能
- 2个 eSATA 6Gb/s插座 (eSATA/USB Combo) 在后方面板,可连接 2个
SATA 6Gb/s设备
- SATA支持 RAID 0及 RAID 1功能
USB 内建于芯片组:
-
最多支持 8个 USB 2.0/1.1连接端口(4个在后方面板,包含 2个 eSATA/
USB Combo插座, 4个需经由排线从主板内 USB插座接出 )
内建 2个 Renesas D720200芯片 + 2个 VLI VL810 hub:
- 最多支持 10个 USB 3.0/2.0连接端口
(6个在后方面板,4个需经由排线
从主板内 USB插座接出
* 后方面板的 6个 USB 3.0/2.0 插座的 USB 2.0 信号来自于芯片组。
IEEE 1394 内建于 T.I. TSB43AB23芯片:
- 最多支持 3个IEEE 1394a连接端口(2个在后方面板,1个需经由排线
从主板内 IEEE 1394a插座接出 )
内接插座 1 个 24-pin ATX 主电源插座
1个 8-pin ATX 12V电源插座
4个 SATA 3Gb/s插座
4个 SATA 6Gb/s插座
1个 CPU风扇插座
3个系统风扇插座
1个电源风扇插座
1个芯片组风扇插座
1个前端控制面板插座
1个前端音频插座
1个 S/PDIF输出插座
2个 USB 2.0/1.1插座
2个 USB 3.0/2.0插座
1个 IEEE 1394a插座
1个清除 CMOS数据按钮
1个电源按钮
1个系统重置按钮
后方面板设备 1 个 PS/2 键盘 / 鼠标插座
连接插座 1个 S/PDIF同轴输出插座
1个 S/PDIF光纤输出插座
2个 IEEE 1394a插座
2个 USB 2.0/1.1连接端口
6个 USB 3.0/2.0连接端口
2个 eSATA/USB Combo插座
2个 RJ-45端口
6个音频接头 (中央及重低音输出 /后喇叭输出 /侧喇叭输出 /
音频输入 /音频输出 /麦克风 )
- 11 - 硬件安装
I/O 控制器 iTE IT8728 芯片
硬件监控 系统电压检测
CPU/系统温度检测
CPU/系统 /电源风扇转速检测
CPU过温警告
CPU/系统 /电源风扇故障警告
CPU/系统智能风扇故障警告
*
是否支持 CPU/系统智能风扇控制功能会依不同的 CPU/系统散热风扇而定。
BIOS 2个 32 Mbit flash
使用经授权 AWARD BIOS
支持 DualBIOS
™
PnP 1.0a、 DMI 2.0、 SM BIOS 2.4、 ACPI 1.0b
附加工具程序 支持 @BIOS(BIOS在线更新 )
支持 Q-Flash(BIOS快速刷新 )
支持 Xpress BIOS Rescue(BIOS快速修复 )
支持 Download Center(下载中心 )
支持 Xpress Install(一键安装 )
支持 Xpress Recovery2(一键还原 )
支持 EasyTune
* EasyTune可使用的功能会因不同主板而有所差异。
支持动态节能引擎 ™ 2 (Dynamic Energy Saver™ 2)
支持 Smart 6™
支持 Auto Green
支持 eXtreme Hard Drive(X.H.D)
支持 ON/OFF Charge
支持 Cloud OC
支持 Q-Share(极速共享 )
附赠软件 Norton Internet Security (OEM版本 )
操作系统 支持 Microsoft® Windows 7/Vista/XP
规格 ATX规格; 30.5cm x 24.4cm
* 产品规格或相关信息技嘉保留修改的权利,有任何修改或变更时,恕不另行通知。
- 12 -硬件安装
1-3 安装中央处理器及散热风扇
在开始安装中央处理器(CPU) 前,请注意以下的信息:
•
请确认所使用的 CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的 CPU列表 )
•
安装CPU 之前,请务必将电源关闭,以免造成毁损。
•
请确认 CPU的第一脚位置,若方向错误, C PU会无法放入 C PU插槽内 (或是确认
CPU两侧的凹角位置及 CPU插槽上的凸角位置 )。
•
请在CPU 表面涂抹散热膏。
•
在CPU 散热风扇未安装完成前,切勿启动电脑,否则过热会导致CPU 的毁损。
•
请依据您的CPU 规格来设置频率,我们不建议您将系统速度设置超过硬件的标
准范围,因为这些设置对于周边设备而言并非标准规格。如果您要将系统速度
设置超出标准规格,请评估您的硬件规格,例如:CP U 、显卡、内存、硬盘等
来设置。
1-3-1 安装中央处理器 (CPU)
A. 请先确认主板上的 CPU插槽凸角位置及 CPU的缺角位置。
LGA1155 CPU插槽
凸角 凸角
插槽上的缺角为第一脚位置
LGA1155 CPU
凹角
CPU 三角形标示为第一脚位置
凹角
- 13 - 硬件安装
B. 请依下列步骤将 CPU正确地安装于主板的 CPU插槽内。
安装CPU 前,请再次确认电源是关闭的,以避免造成CPU 的损坏。
步骤一:
手指轻轻按压C PU 插槽拉杆的扳手并将
它向外侧推开。接着再将 C PU 插槽拉杆
向上完全拉起,C P U 插槽上的金属上盖
也会一起翻起。
步骤三:
以拇指及食指拿取CP U,将CPU的第一脚
位置(三角形标示)对齐CPU插槽上的第一
脚缺角处(或是将CPU上的凹角对齐插槽
上的凸角)轻轻放入。
步骤二:
依图示移除CP U插槽的保 护盖。先以 食
指按压保护盖之后端,再使用拇指将保
护盖的前端(靠近"REMOVE"标示处)向上扳
起即可移除。(请勿触摸CPU插槽的接触
点。为保护CP U插槽,没有安装CPU时,
请将保护盖放回CPU插槽。)
步骤四:
确定C P U 安装正 确后,先以一手扶住插
槽拉杆,另一手将金属上盖盖回,盖回
时请确认金属上盖前端的凹处已对准前
方螺丝柱的下方。
步骤五:
盖回金属上盖后,将插槽拉杆向下压回
扣住。
注意!
使用插槽拉杆时,请拿取其扳手处,勿
拿取其根部位置。
- 14 - 硬件安装
1-3-2 安装散热风扇
请依下列步骤将CPU散热风扇正确地安装于CPU上。(此范例为Intel®盒装风扇)
公插销上的
箭头方向
公插销
母插销
顶点
母插销
步骤一:
在已安装完成的C P U 上均匀涂抹一层适
量的散热膏。
步骤三:
将散热风扇的四个插销对准主板上的四
个C PU 散热风扇 脚座孔位,就定位时请
同时将斜对角的两个插销用力向下压。
步骤二:
安装前,请先确认公插销上的箭头方向
(顺着公插销上的箭头方向 旋转为移
除方向;反之,则为安装方向)。
步骤四:
按下插销后会听到'喀啦'声,此时请确定
公插销与母插销顶点紧密结合。
(详细安装步骤请参 考 散 热 风 扇 的 使 用
手册。)
步骤五:
完成安装后请检查主板背面,插销脚座
若如上图所示,即表示安装正确。
步骤六:
最后将散热风扇的电源线插入主板上的
CP U 散热风扇电源插座(CPU_FA N) ,即完
成CPU 散热风扇的安装。
若要将散热风扇自CP U 上移除时请小心操作,因为散热风扇与C PU 间的散热膏或散
热胶带可能会粘住CPU ,若移除时不当操作可能因此损坏CPU 。
- 15 - 硬件安装
1-4 安装内存条
在开始安装内存条前,请注意以下的信息:
•
请确认所使用的内存条规格是在此主板的支持范围,建议您使用相同容量、厂
牌、速度、颗粒的内存条。
(请至技嘉网站查询有关支持的内存条速度及列表)
•
在安装内存条之前,请务必将电源关闭,以免造成毁损。
•
内存条有防呆设计,若插入的方向错误,内存条就无法安装,此时请立刻更改插
入方向。
1-4-1 双通道内存技术
此主板配置4 个DDR3 内存条插槽并支持双通道内存技术(Dual Channel Technology) 。安装内存条
后,BIOS 会自动检测内存的规格及其容量。当使用双通道内存时,内存前端总线的频宽会
增加为原来的两倍。
4 个DDR3 内存条插槽分为两组通道(Channel) :
通道A (Channel A):DDR3_1,DDR3_2 (插槽1及插槽2)
通道B (Channel B) :DDR3_3 ,DDR3_4 ( 插槽3 及插槽4)
可启动双通道内存的组合如下表:
2支内存条
4支内存条
(SS:单面, DS:双面, --:没有安装内存 )
DDR3_1
DDR3_2
DDR3_3
DDR3_4
DDR3_1 DDR3_2 DDR3_3 DDR3_4
DS/SS - - DS/SS - -
- - DS/SS - - DS/SS
DS/SS DS/SS DS/SS DS/SS
由于 CPU的限制,若要使用双通道内存技术,在安装内存条时需注意以下说明:
1. 如果只安装一支 DDR3内存条,无法启动双通道内存技术。
2. 如果要安装两支或四支 D D R3内存条,建议您使用相同的内存条 (即相同容量、厂
牌、速度、颗粒),才能发挥双通道内存技术的最佳性能。为发挥最大性能,如果
要安装两支DDR3 内存条启动双通道内存技术,建议安装到DDR3_1 及DDR3_3 插槽。
- 16 - 硬件安装
1-4-2 安装内存条
安装内存条前,请再次确认电源是关闭的,以避免造成内存的损坏。DDR3 与D D R2 并
不兼容也不兼容于DDR ,安装前请确认是否为DDR3 内存条。
凹角
DDR3内存条
DD R3内存条上有一个凹角,只能以一个方向安装至内存条插槽内。请依下列步骤将内存条
正确地安装于主板的内存插槽内。
步骤一:
确定好内存条的方向后,扳开内存条插槽两侧的卡扣,
将内存条放入插槽,双手按在内存条上边两侧,以垂直
向下平均施力的方式,将内存条向下压入插槽。
步骤二:
内存若确实地压入插槽内,两旁的卡扣便会自动向内卡
住内存条,并予以固定。
- 17 - 硬件安装
1-5 安装适配卡
在开始安装适配卡前,请注意以下的信息:
•
请确认所使用的适配卡规格是在此主板的支持范围,并请详细阅读适配卡的使用
手册。
•
在安装适配卡之前,请务必将电源关闭,以免造成毁损。
PCI Express x1 插槽
PCI Express x16 插槽 (PCIEX16_1)
PCI Express x16 插槽 (PCIEX16_2/PCIEX8_1/PCIEX8_2)
PCI 插槽
请依下列步骤将适配卡正确地安装于主板的适配卡插槽内:
1. 先找到正确规格的适配卡插槽,再移除电脑机箱背面、插槽旁的金属挡板。
2. 将适配卡对齐插槽,垂直地向下压入插槽内。
3. 请确定适配卡的金手指已完全插入插槽内。
4. 将适配卡的金属挡板以螺丝固定于机箱内。
5. 安装完所有的适配卡后,再将电脑机箱盖上。
6. 开启电源,若有必要请至 BIOS中设置各适配卡相关的设置。
7. 在操作系统中安装适配卡所附的驱动程序。
范例:安装 /移除 PCI Express显卡
•
移除P CI EX 16_1 插槽
上的显卡:
当 您 要 移 除 显 卡
时 , 请 将 插 槽 上 的
卡 扣 轻 轻 扳 开 , 再
将显卡移除。
•
安装显卡:
以双手 按 在 显 卡 上 边 两 侧 , 垂 直 向 下 地
将显卡插入PCI Express 插槽中。请确认显
卡与PCI Express 插槽完全密合且不会左右
摇晃。
•
移 除 P C I E X 1 6 _ 2 /
PCI EX8_1/P CIEX8_2插
槽上的显卡:
将PCI Expr ess 插槽尾
端的卡扣向内压,即
可移除显卡。
- 18 - 硬件安装
1-6 构建 ATI CrossFireX™/NVIDIA SLI系统
A. 系统需求
- 2-Way CrossFireX/SLI技术目前支持操作系统 Windows 7、 Windows Vista、 Windows XP
- 3-Way CrossFireX/SLI技术目前仅支持操作系统 Windows 7、 Windows Vista
- 具备两 /三个 PCI Express x16插槽且支持 CrossFireX/SLI功能的主板以及其驱动程序
- 具备两 /三张相同品牌、相同型号且支持 CrossFireX/SLI功能的显卡以及其驱动程序
(
目前支持 3-Way CrossFireX技术的图形处理芯片:ATI Radeon HD 3800、 ATI Radeon HD 4800 、
ATI Radeo n HD 5800系列;
NVIDIA 8800 Ultra 、 NVIDIA 9800 GTX、NVIDIA GTX 260、 NVIDIA GTX 280 、 NVIDIA GTX 470、 NVIDIA
GTX 480、 NVIDIA GTX 570及 NVIDIA GTX 580系列 )
- 一 /两个 CrossFireX
- 电力足够的电源供应器 (所需瓦特数,请参考显卡使用手册 )
B. 连接显卡
步骤一:
参考「1-5安装适配卡」章节的步骤将两/三张显卡分别安装至主板上的两/三个PCI Express x16
插槽。(若要构建2-Way系统,建议将显卡安装在PCIEX16_1及PCIEX16_2插槽。)
步骤二:
将CrossFireX
(注 )
/SLI 连接器两端的插槽分别插入两/三张显卡上缘的金手指部分。
步骤三:
将显示器的接头接至安装于PCIEX16_1 插槽上的显卡。
C. 设置显卡驱动程序
C-1. 启动 CrossFireX设置
目前支持 3-Way SLI技术的图形处理芯片: NVI D IA 8800 GTX 、
(注 )
/SLI连接器
安装两张显卡时:
在操作系统中安装完
显卡的驱动程序后,
进入「Catalyst Control
C e n t e r 」 。 浏 览 至
「CrossFire X 」画面,
确认 「启用C ro ss Fi -
reX 」已被选取。
安装三张显卡时:
浏览至「Cro ssF ir eX 」
画 面 , 确 认 「 启 用
C ro ss Fi r e X 」已被选
取, G P U 组合请选择
「3 GPUs 」。
C-2. 启动 SLI设置
安装两张或三张显卡时:
在操作系统中安装完显卡的驱动程序后,进入「NVIDIA 控制面板」画面。请
浏览至「设置SLI 组态和PhysX 」画面,并确认已启用「最大化3D 性能」。
(注) 是否需要此连接器,依显卡而定。
启动Cros sFire X/SLI 技术的步骤及驱动程序画面,可能会因不同显卡而异,详细信息
请参考显卡使用手册的说明。
- 19 - 硬件安装
1-7 安装 SATA扩展挡板
SATA扩展挡板可以将主板内的 SATA插座延伸至机箱后方,方便您使用外接 SATA设备。
•
要安装或移除SATA 扩展挡板或SATA 电源线时,电脑务必要关机并且关闭电源供应
器上的电源开关,以免造成设备的损毁。
•
安装 SATA信号线及 SATA电源线时,请确实地插紧至插座内。
SATA扩展挡板
外接式SATA
连接介面
电源插座
外接式SATA连接介面
请依下列步骤安装SATA扩展挡板:
步骤一:
找出机箱后方的适
配卡插槽空位,将
SATA 扩展挡板以螺
丝固定住。
步骤三:
将S AT A 扩 展 挡 板
的 电 源 接 头 连 接
至电源供应器。
SATA信号线 SATA电源线
SATA扩展挡板配件包包含一组 SATA扩展挡板、
一条SATA信号线及一条SATA电源线。
步骤二:
将S AT A 扩 展 挡 板
上 的 S A T A 连 接
线 插 入 主 板 上 的
SATA 插座。
步骤四:
将S AT A 信 号 线 及
S ATA 电 源 线 , 分
别接至S AT A 扩展
挡 板 上 的 外 接 式
S ATA 连 接 介 面 及
电源插座。
步骤五:
将SATA信号线及SATA电源线的另一端接至SATA设备。
若您的SATA 设备为外接盒式,仅需连接SATA信号线,连接前请务
必先关闭外接盒的电源。
- 20 - 硬件安装
1-8 后方设备插座介绍
PS/2 键盘 /鼠标插座
连接 PS/2键盘或鼠标至此插座。
USB 3.0/2.0 连接端口
此连接端口支持USB 3.0 规格,并可兼容于US B 2.0/1.1 规格。您可以连接USB 设备至此连
接端口。例如:USB 键盘/ 鼠标、USB 打印机、U 盘…等。
S/PDIF光纤输出插座
此插座提供数字音频输出至具有光纤传输功能的音频系统,使用此功能时须确认您的
音频系统具有光纤数字输入插座。
S/PDIF同轴输出插座
此插座提供数字音频输出至具有同轴传输功能的音频系统,使用此功能时须确认您的
音频系统具有同轴数字输入插座。
IEEE 1394a连接端口
此连接端口支持 IEE E 1394a规格,具有高速、高频宽及热插拔等功能。您可以连接 IE EE
1394a设备至此连接端口。
USB 2.0/1.1 连接端口
此连接端口支持U SB 2.0/1.1 规格,您可以连接U S B 设备至此连接端口。例如:U SB 键盘/
鼠标、USB 打印机、U 盘…等。
eSATA/USB Combo连接端口
此连接端口可同时支持S ATA 6G b/s 及U SB 2.0/1.1 规格。您可以连接外接SATA 设备或是连
接SATA连接端口培增器至此连接端口,通过Marvell 88SE9128芯片可以构建RAID,若您要
构建RAID ,请参考第五章-「如何构建Serial ATA 硬盘」的说明。或是连接USB 设备,例
如:USB 键盘/ 鼠标、USB 打印机、U 盘…等。
网络插座 (RJ-45)
此网络插座是超高速以太网络(Gigabit Ethernet) ,提供连线至互联网,传输速率最高每秒
可达1 GB (1 Gbps) 。网络插座指示灯说明如下:
连线/ 速度
指示灯
运行指示灯
网络插座
连线/ 速度指示灯:
灯号状态 说明
亮橘色灯 传输速率1 Gbps
亮绿色灯 传输速率100 Mbps
灯灭 传输速率10 Mbps
运行指示灯:
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据
•
要移除连接于各插座上的连接线时,请先移除设备端的接头,再移除连接至主板
端的接头。
•
移除连接线时,请直接拔出,切勿左右摇晃接头,以免造成接头内的线路短路。
- 21 - 硬件安装
中央及重低音输出 (橘色 )
此插孔在 5.1/7.1声道音频输出模式中,可提供中央及重低音声道输出。
后喇叭输出 (黑色 )
此插孔在 7.1声道音频输出模式中,可提供后置环绕声道输出。
侧喇叭输出 (灰色 )
此插孔在 4/5.1/7.1声道音频输出模式中,可提供中置环绕声道输出声音。
音频输入 (蓝色 )
此插孔预设值为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此插孔。
音频输出 (绿色 )
此插孔预设值为音频输出孔。在使用耳机或2 声道音频输出时,可以接至此插孔来输出
声音。在4/5.1/7.1 声道音频输出模式中,可提供前置主声道音频输出。
麦克风 (粉红色 )
此插孔为麦克风连接孔。麦克风必须接至此插孔。
以上 ~ 音频插孔除了可支持预设值所指定的设备外,也可以通过软件来改变
插孔定义,支持不同的音频设备类型,唯独麦克风仍必须连接至 的麦克风插孔
才有作用。详细的软件设置请参考第五章-「2/4/5.1/7.1 声道介绍」的说明。
- 22 - 硬件安装
1-9 内建指示灯及按钮
CPU VTT/内存相位指示灯
此主板另 外内建了4 颗由系 统B I OS 所控制的 相位指 示灯,可显示C P U VT T 及内 存的相 位
状态 。 在 正常状态下, 绿 色 指示灯会点亮 ; 若 进入超压状态 或 重 载 时,则黄色 指 示 灯
会点亮。
内存:
MD1 :
正常状态(绿灯)
MD2:
超压或重载(黄灯)
CPU VTT:
GD1:
GD2:
正常状态 (绿灯 )
超压或重载 (黄灯 )
ACPI指示灯
此主板内建的4 颗ACPI 指示灯可指示目前系统状态(S0 、S1 、S3 、S4/S5) ,可预防硬件设备
因不当插拔行为而造成的毁坏。
ACPI LEDs:
S4_S5_LED
S3_LED
S1_LED
S0_LED
- 23 - 硬件安装
快速按钮
此主板内建三颗快速按钮,包含电源按钮、系统重置按钮及清除CMO S数据按钮。电源按钮
及系统重置按钮可方便用户在裸机状态并且要更换系统配备或做系统测试时,快速地开关
电脑或是重新开机。利用清除CMOS数据按钮可以在必要时将主板的CMOS 数据(例如:日期
及BIOS设置)清除,回到出厂设置值。
PW_SW:
电源按钮
RST_SW:
CMOS_SW:
•
清除 CMOS数据前,请务必关闭电脑的电源并拔除电源线。
•
清除CMOS 数据重新开机后,请进入BIOS 载入出厂预设值(Load Optimized Defaults)
系统重置按钮
清除CMOS 数据按钮
或自行输入设置值(请参考第二章-「BIOS程序设置」的说明)。
相数指示灯(PHASE LED)
通过此指示灯的灯数可以知道CPU 负载轻重。指示灯亮的愈多,表示CPU 的负载愈大。要启
动相数指示灯的动态显示功能,请先启动动态节能引擎™ 2 ,详细介绍请参考第四章-「动
态节能引擎™ 2 介绍」的说明 。
- 24 - 硬件安装
1-10 插座及跳线介绍
12
13
1) ATX_12V_2X
2) ATX
3) CPU_FAN
4) SYS_FAN1/2/3
5) PWR_FAN
6) PCH_FAN
7) SATA3_0/1
8) SATA2_2/3/4/5
1
4
3
5
2
9
7
8
10
11 4 16 6 4 15
14
9) GSATA3_6/7
10) BAT
11) F_PANEL
12) F_AUDIO
13) SPDIF_O
14) F_USB1/F_USB2
15) F_USB30_1/F_USB30_2
16) F_1394
连接各种外接硬件设备时,请注意以下的信息:
•
请先确认所使用的硬件设备规格与要连接的插座符合。
•
在安装各种设备之前,请务必将设备及电脑的电源关闭,并且将电源线自插座中
拔除,以免造成设备的毁损。
•
安装好设备要开启电源前,请再次确认设备的接头与插座已紧密结合。
- 25 - 硬件安装
1/2) ATX_12V_2X/ATX (2x4-pin 12V电源插座及 2x12-pin主电源插座 )
通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电
源插座前,请先确定电源供应器的电源是关闭的,且所有设备皆已正确安装。电源插
座有防呆设计,确认正确的方向后插入即可。
12V 电源插座主要是提供CPU 电源,若没有接上12V 电源插座,系统将不会启动。
为因应扩展需求,建议您使用输出功率大的电源供应器(500瓦或以上),以供应
足够的电力需求。若使用电力不足的电源供应器,可能会导致系统不稳或无法
开机。
ATX_12V_2X:
接脚 定义
1 接地脚 (仅供 2x4-pin的
电源接头使用 )
2 接地脚 (仅供 2x4-pin的
电源接头使用 )
3 接地脚
4 接地脚
5 +12V (仅供 2x4-pin的
电源接头使用 )
6 +12V (仅供 2x4-pin的
电源接头使用 )
7 +12V
8 +12V
接脚 定义
13 3.3V
14 -12V
15 接地脚
16 PS_ON (soft On/Off)
17 接地脚
18 接地脚
19 接地脚
20 -5V
21 +5V
22 +5V
23 +5V (仅供 2x12-pin的
电源接头使用 )
24 接地脚 (仅供 2x12-pin的
电源接头使用 )
ATX
8
5
ATX_12V_2X
ATX:
24 12
13 1
接脚 定义
1 3.3V
2 3.3V
3 接地脚
4 +5V
5 接地脚
6 +5V
7 接地脚
8 Power Good
9 5VSB (stand by +5V)
10 +12V
11 +12V (仅供 2x12-pin的
电源接头使用 )
12 3.3V (仅供 2x12-pin的
电源接头使用 )
4
1
- 26 -硬件安装
3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (散热风扇电源插座 )
此主板的 CPU_FAN及 SYS_FAN3散热风扇电源接头为 4-pin, SYS_FAN1、 SYS_FAN2及 PWR_
FAN为 3-pin。电源接头皆有防呆设计,安装时请注意方向 (黑色线为接地线 )。此主板支持
CP U风扇控制功能,须使用具有转速控制设计的 C PU散热风扇才能使用此功能。建议您
于机箱内加装系统散热风扇,以达到最佳的散热性能。
CPU_FAN:
接脚 定义
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
4 速度控制脚
SYS_FAN3:
接脚 定义
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
4 保留
SYS_FAN1/PWR_FAN:
接脚 定义
1 接地脚
2 +12V
1
3 转速检测脚
SYS_FAN2:
接脚 定义
1 接地脚
2 +12V /速度控制脚
3 转速检测脚
CPU_FAN
1
SYS_FAN3
SYS_FAN1
1
SYS_FAN2
1
1
PWR_FAN
6) PCH_FAN (芯片组散热风扇电源插座 )
芯片组散 热风扇 的电源线请连接至此插座 ,电源 接头皆 有防呆设计,安装 时请注 意
方向。大 部分散热风 扇的电 源接头中红 色线是正极,一定 要接到+12V ; 黑色线则是
接地线。
接脚 定义
1
•
请务必接上散热风扇的电源插座,以避免 CPU、芯片组及系统处于过热的工作
1 接地脚
2 +12V
3 无作用
环境,若温度过高可能导致 CPU、芯片组烧毁或是系统死机。
•
这些散热风扇电源插座并非跳线,请勿放置跳帽在针脚上。
- 27 - 硬件安装
7) SATA3_0/1 (SATA 6Gb/s插座,由 Intel Z68芯片组控制 )
这些SATA 插座支持SATA 6Gb/s 规格,并可兼容于SATA 3Gb/s 及SATA 1.5Gb/s 规格。一个SATA
插座只能连接一个SATA 设备。
磁盘阵列(构建RAID 5 及RAID 10 必须搭配SATA2_2/3/4/5插座)
SATA3_0/1插座可以构建 RAID 0、 RAID 1、 RAID 5及 RAID 10
(注 )
,若您要构建RAID ,请参考
第五章-「如何构建Serial ATA硬盘」的说明。
接脚 定义
1 接地脚
SATA3_1
7 1
7 1
SATA3_0
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
8) SATA2_2/3/4/5 (SATA 3Gb/s插座,由 Intel Z68芯片组控制 )
这些SATA 插座支持SATA 3Gb/s 规格,并可兼容于SATA 1.5Gb/s 规格。一个SATA 插座只能连
接一个SATA设备。通过Intel Z68芯片组可以构建RAID 0、RAID 1、RAID 5及RAID 10磁盘阵
列,若您要构建RAID ,请参考第五章-「如何构建Serial ATA硬盘」的说明。
接脚 定义
1 接地脚
1
1
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
SATA2_3 SATA2_5
7
7
SATA2_2 SATA2_4
请将 SATA 排线的 L型接头连接至
SATA硬盘。
•
若要构建R AID 0 或是R AID 1 ,最少须准备两个硬盘。若使用两个以上的硬盘,
硬盘总数需为偶数。
•
若要构建 RAID 5,最少须准备三个硬盘 (硬盘总数不限偶数 )。
•
若要构建 RAID 10,须准备四个硬盘。
(注 ) SATA 6Gb/s插座与 SATA 3Gb/s插座混用构建 RAID功能时,性能将依连接的设备而定。
- 28 -硬件安装
9) GSATA3_6/7 (SATA 6Gb/s插座,由 Marvell 88SE9128芯片控制 )
这些 SATA插座支持 S ATA 6G b/s规格,并可兼容于 S ATA 3G b/s 及 SATA 1.5G b/s规格。一个
SATA插座只能连接一个 SATA设备。通过 Marvell 88SE9128芯片可以构建 RAID 0及 RAID 1磁
盘阵列,若您要构建 RAID,请参考第五章-「如何构建 Serial ATA硬盘」的说明。
GSATA3_6
7 1
7 1
GSATA3_7
接脚 定义
1 接地脚
2 TXP
3 TXN
4 接地脚
5 RXN
6 RXP
7 接地脚
若要构建RAID 0 或是RAID 1 ,须准备两个硬盘。
请将SATA 排线的L 型接头连接至
SATA 硬盘。
10) BAT (电池 )
此电池提供电脑系统于关闭电源后仍能记忆CMOS数据(例如:日期及B IOS设置)所需的
电力,当此电池的电力不足时,会造成CMO S 的数据错误或遗失,因此当电池电力不足
时必须更换。
您也可以利用拔除电池来清除CMOS 数据:
1. 请先关闭电脑,并拔除电源线。
2. 小心地将电池从电池座中取出,等候约一分钟。 (或是使用
如螺丝起子之 类的金属物 碰触电池座的正负极,造成其 短
路约五秒钟)
3. 再将电池装回。
4. 接上电源线并重新开机。
•
更换电池前,请务必关闭电脑的电源并拔除电源线。
•
更换电池时请更换相同型号的电池,不正确的型号可能引起爆炸的危险。
•
若无法自行更换电池或不确定电池型号时,请联系销售商或代理商。
•
安装电池时,请注意电池上的正 (+)负 (-)极 (正极须向上 )。
•
更换下来的旧电池须依当地法规处理。
- 29 - 硬件安装
11) F_PANEL (前端控制面板接脚 )
电脑机箱的电源开关、 系统重置开关、喇叭 、机箱被开启检测开关/ 感应器及系统运
行指示灯 等可以 接至此接脚。请依据下列 的针脚 定义连 接,连接时请注意 针脚的 正
负(+/-) 极。
MSG/PWR
•
•
PW-电源开关(红色):
-信息/电源/待命指示灯(黄色/紫色):
系统状态 灯号
S0 灯亮
S1 闪烁
S3/S4/S5 灯灭
连接至机箱前方面板的电源指示灯。当系统正在运行时,指示
灯为持续亮着;系统进入待命(S1) 模式时,指示灯呈现闪烁;系
统进入休眠模式(S3/S4) 及关机(S5) 时,则为熄灭。
连接至电脑机箱前方面板的主电源开关键。您可以在BIOS 程序中设置此按键的关机
方式(请参考第二章「BIOS程序设置」-「Power Management Setup」的说明)。
SPEAK
•
-喇叭接脚 (橘色 ):
连接至电脑机箱前方面板的喇叭。系统会以不同的哔声来反应目前的开机状况,通
常正常开机时,会有一哔声;若开机发生异常时,则会有不同长短的哔声。哔声所
代表的含意,请参考第五章的「故障排除」。
•
HD-硬盘运行指示灯(蓝色):
连接至电脑机箱前方面板的硬盘运行指示灯。当硬盘有存取运行时指示灯即会亮起。
RES
•
-系统重置开关 (绿色 ):
连接至电脑机箱前方面板的重置开关 (Reset)键。在系统死机而无法正常重新开机时,
可以按下重置开关键来重新启动系统。
•
CI-电脑机箱被开启检测接脚(灰色):
连接至电脑机箱的机箱被开启检测开关 /感应器,以检测机箱是否曾被开启。若要使
用此功能,需搭配具有此设计的电脑机箱。
信息/ 电源/ 待命
指示灯
2
1
硬盘运行
指示灯
MSG+
HD+
电源关开
PW+
MSG-
HD-
RES-
系统重
置开关
PW-
RES+
CI-
机箱被开启
检测接脚
喇叭接脚
SPEAK+
CI+
电源指示灯
SPEAK-
20
19
PWR-
PWR+
电脑机箱的前方控制面板设计会因不同机箱而有不同,主要包括电源开关、系统
重置开关、电源指示灯、硬盘运行指示灯、喇叭等,请依机箱上的信号线连接。
- 30 - 硬件安装
12) F_AUDIO (前端音频插座 )
此前端音频插座可以支持HD (High Definition,高保真)及AC'97音频模块。您可以连接机箱
前方面板的音频模块至此插座,安装前请先确认音频模块的接脚定义是否与插座吻合,
若安装不当可能造成设备无法使用甚至损毁。
HD 接头定义: AC'97接头定义:
10
2 1
•
机箱前方面板的音频输出预设值为支持 HD音频模块,若您要以 AC'97音频模块
1 MIC2_L
2 接地脚
3 MIC2_R
4 -ACZ_DET
5 LINE2_R
6 接地脚
7 FAUDIO_JD
8 无接脚
9 LINE2_L
10 接地脚
接脚 定义
9
接脚 定义
1 MIC
2 接地脚
3 MIC电源
4 无作用
5 Line Out (R)
6 无作用
7 无作用
8 无接脚
9 Line Out (L)
10 无作用
来输出音频时,请参考第五章-「 2/4/5.1/7.1声道介绍」的说明。
•
机箱前方面板的音频插座与后方的音频插座会同时发声。当使用前方面板为HD
音频模块而要关闭后方的音频输出功能时,请参考第五章-「2/4/5.1/7.1 声道介
绍」的说明。
•
有部分市售机箱的前方音频连接线并非模块化,而各机箱的音频连接线定义或
有不同,如何连接请咨询机箱制造商。
13) SPDIF_O (S/PDIF输出插座 )
此插座提供输出S/PDIF数字信号的功能,可连接数字音频信号连接线(由适配卡提供)将
数字音频信号由主板输出至特定的显卡或声卡。举例来说,若要将H D MI 显示器连接至
显卡,有的显卡必须通过数字音频信号连接线将数字音频信号由主板输出至该显卡,
以便HDMI 显示器在输出视频的同时也输出数字音频。
关于如何连接您的数字音频信号连接线,请详细阅读适配卡的使用手册。
接脚 定义
1 SPDIFO
1
2 接地脚
- 31 - 硬件安装
14) F_USB1/F_USB2 (USB连接端口扩展插座 )
此插座支持 USB 2.0/1.1规格,通过 USB扩展挡板,一个插座可以接出两个 USB连接端口。
USB扩展挡板为选购配件,您可以联系当地代理商购买。
接脚 定义
1 电源 (5V)
9
10
1
2
2 电源 (5V)
3 USB DX-
4 USB Dy-
5 USB DX+
6 USB Dy+
7 接地脚
8 接地脚
9 无接脚
10 无作用
系统进入S4/S5 模式后,只有F_US B1 插座接出的USB 连接端口支持ON/OFF Char ge
功能。
15) F_USB30_1/F_USB30_2 (USB3.0/2.0连接端口扩展插座 )
此插座支持 U SB 3.0/2.0规格,一个插座可以接出两个 U SB连接端口。您也可以将所附的
3.5寸前置扩展面板安装到机箱前面板上的 3.5寸扩展槽,并将前置扩展挡板的 U S B排线
连接至此连接端口即可。
1
10
20
接脚 定义
1 VBUS
2 SSRX1-
3 SSRX1+
4 接地脚
5 SSTX1-
6 SSTX1+
7 接地脚
8 D1-
9 D1+
10 无作用
•
请
勿将2x5-pin 的IEEE 1394 扩展挡板连接至此USB 2.0/1.1 连接端口扩展插座。
11
接脚 定义
11 D2+
12 D2 13 接地脚
14 SSTX2+
15 SSTX2 16 接地脚
17 SSRX2+
18 SSRX2-
19 VBUS
20 无接脚
3.5寸前置扩展面板
• 连接 USB扩展挡板 /3.5寸前置扩展面板前,请务必将电脑的电源关闭,并且将电
源线自插座中拔除,以免造成 USB扩展挡板 /3.5寸前置扩展面板的毁损。
- 32 -硬件安装
16) F_1394 (IEEE 1394a连接端口扩展插座 )
此插座支持 IE EE 1394a规格,通过 IEE E 1394a扩展挡板可以接出 I E EE 1394a连接端口。
IEEE 1394a扩展挡板为选购配件,您可以联系当地代理商购买。
接脚 定义
9
10
•
请勿将 USB扩展挡板连接至此 IEEE 1394a连接端口扩展插座。
•
连接 I EEE 1394a扩展挡板前,请务必将电脑的电源关闭,并且将电源线自插座
1
2
中拔除,以免造成 IEEE 1394a扩展挡板的毁损。
•
连接IEEE 1394a 设备时,请先连接电脑端的接头,再连接至IEEE 1394a 设备,并
确认接头与插座已紧密结合。
1 TPA+
2 TPA 3 接地脚
4 接地脚
5 TPB+
6 TPB 7 电源 (12V)
8 电源 (12V)
9 无接脚
10 接地脚
- 33 - 硬件安装
- 34 -硬件安装
第二章 BIOS 程序设置
BIOS (Basic Input and Output System ,基本输入输出系统)经由主板上的CMOS 芯片,记录着系
统各项硬件设备的设置参数。主要功能为开机自我测试(POST ,Pow er-O n Self-Test) 、保存系
统设置值及载入操作系统等。BIOS 包含了BIO S 设置程序,供用户依照需求自行设置系统参
数,使电脑正常工作或执行特定的功能。
记忆CM OS 数据所需的电力由主板上的锂电池供应,因此当系统电源关闭时,这些数据并不
会遗失,当下次再开启电源时,系统便能读取这些设置数据。
若要进入BIOS设置程序,电源开启后,BIOS在进行POST 时,按下<Delete>键便可进入BIOS设置
程序主画面。如果需要高级的BIOS设置,请在BIOS设置程序主画面按下<Ctrl> + <F1>键即可。
当您需要更新BIOS,可以使用技嘉独特的BIOS更新方法:Q-Flash(BIOS快速刷新)或@BIOS(BIOS在
线更新)。
•
Q-Flash 是可在 BIOS设置程序内更新 BIOS的软件,让用户不需进入操作系统,就可以
轻松的更新或备份 BIOS。
•
@BIOS 是可在 Windows操作系统内更新 BIOS的软件,通过与互联网的连接,下载及更
新最新版本的 BIOS。
要了解 Q-Flash及 @BIOS的详细使用方法,请参考第四章-「 BIOS更新方法介绍」的说明。
•
更新BIOS 有其潜在的风险,如果您使用目前版本的BIOS 没有问题,我们建议您不
要任意更新BIOS 。如需更新BIOS ,请小心的执行,以避免不当的操作而造成系统
毁损。
•
开机时系统会出现哔声,如何判别哔声所代表的意义,请参考第五章-「疑难排
解」的说明。
•
我们不建议您随意变更BIOS 设置程序的设置值,因为可能因此造成系统不稳定或
其它不可预期的结果。如果因设置错误造成系统不稳定或不开机时,请试着清除
CM O S 设置值数据,将BIO S 设置恢复至出厂预设值。(清除CM O S 设置值,请参考
第二章-「Load Optimized Defaults 」的说明,或是参考第一章-「电池」或「CLR_
CMOS按钮」的说明。 )
- 35 - BIOS程序设置
2-1 开机画面
电源开启后,会看到如以下的画面:
A. LOGO画面 (预设值 )
功能键
B. POST画面
Award M odular BIOS v6.00PG, An E nergy Star Ally
Copyri ght (C) 1984-2011, Awar d Software, Inc.
Z68X -UD7-B3 F2a
主板型号
BIOS 版本
功能键说明:
<TAB> :POST SCREEN
按 <Ta b>键可以进入 POST画面。若要在一开机时显示 P O S T画面,请参考第 50页「 F u l l
Screen LOGO Show」选项的说明。
<DEL>: BIOS SETUP\Q-FLASH
按 <Delete>键进入 BIOS设置程序主画面,或通过 BIOS设置程序进入 Q-Flash。
<F9>: XPRESS RECOVERY2
请参考第四章-「Xpress Reco very2介绍(一键还原)」的说明。若您之前曾使用驱动程序
光盘进入Xpress Recovery2 程序执行备份数据,之后即可在POST 画面按<F9> 键进入Xpress
Recovery2 程序。
<F12>: BOOT MENU
Bo ot Menu 功能让您不需进入BIO S 设置程序就能设置第一优先开机设备。使用<h> 或<i>
键选择要作为第一优先开机的设备,然后按<E n ter> 键确认。按<E sc> 可以离开此画面,
系统将依此选单所设置的设备开机。
注意:
序内的开机顺序设置为主,或您可以依需求再次至Boot Menu 设置。
<END>: Q-FLASH
按 <End>键让您不需进入 BIOS设置程序就能直接进入 Q-Flash。
.
.
.
.
<DEL>: BIOS Setup <F9> : XpressReco very2 <F12 >: Boot Menu <En d>: Qflash
03/2 5/2011-Z68 -7A89VG0NC- 00
功能键
在此画面所做的设置只适用于该次开机。重新开机后系统仍会以在B I O S 设置程
BIOS 程序设置 - 36 -
2-2 BIOS设置程序主画面
进入BIOS 设置程序时,便可看到如下的主画面。从主画面中可以让您选择各种不同设置选
单,您可以用上下左右键来选择要设置的选项,按<Enter> 键即可进入子选单。
(BIOS范例版本: F2a)
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
: Select Item F11: Save CMOS to BIOS
higf
Change CPU's Clock & Voltage
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
BIOS设置程序主画面 /设置画面操作按键说明
<h><i><f><g> 向上、向下、向左或向右移动光标以选择项目
<Enter> 确定选项设置值或进入子选单
<Esc> 离开目前画面,或从主画面离开 BIOS设置程序
<Page Up> 改变设置状态,或增加选项中的数值
<Page Down> 改变设置状态,或减少选项中的数值
<F1> 显示所有功能键的相关说明
<F2> 移动光标至目前设置项目的右方辅助说明窗口 (Item Help)
<F5> 可载入该画面原先所有项目设置 (仅适用于子选单 )
<F6> 可载入该画面的最安全预设值 (仅适用于子选单 )
<F7> 可载入该画面的最佳化预设值 (仅适用于子选单 )
<F8> 进入 Q-Flash功能
<F9> 显示系统信息
<F10> 是否储存设置并离开 BIOS设置程序
<F11> 储存 CMOS内容为一个设置文件
<F12> 载入 CMOS预存的设置文件
主画面的辅助说明
当您在BIOS 设置程序主画面时,画面最下方会显示被选取选项的说明。
设置画面的辅助说明
当您在子选单时,只要按下 <F1>键,便可显示该设置画面的按键操作辅助说明窗口 (Gen era l
Help),若要跳离辅助说明窗口,只须按 <Esc>键即可。另外,在选项的右边 (Item Help)也会出
现与该选项相关的使用说明及注意事项。
•
若在主画面或设置画面中没有找到您所需要的选项,请在该画面按<Ctrl> + <F1> ,
即可出现高级选项。
•
若系统运行不稳定时,请选择「Load Optimized Defaults」,即可载入出厂的预设值。
•
实际的BIOS 设置画面可能会因不同的BIOS 版本而有差异,本章节的BIOS 设置程序
画面仅供参考。
- 37 - BIOS 程序设置
<F11>及 <F12>功能键说明 (仅适用于主画面 )
F11: Save CMOS to BIOS
此功能提供您将设置好的BIOS 设置值储存成一个C MOS 设置文件(Pro file) ,最多可设置八
组设置文件(Pro file 1-8)并可分别命名。请先输入设置文件名称(若要清除预设的名称可按
<SPACE>键),再按<Enter>即可完成设置。
F12: Load CMOS from BIOS
系统若因运行不稳定而重新载入 BIOS出厂预设值时,可以使用此功能将预存的 C MOS设
置文件载入,即可免去再重新设置BIOS 的麻烦。请在要载入的设置文件上按<Enter> 即可
载入该设置文件数据。
MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 )
提供调整 CPU/内存时钟、倍频、电压的选项。
Standard CMOS Features (标准 CMOS设置 )
设置系统日期、时间、硬盘规格及选择暂停系统 POST的错误类型等。
Advanced BIOS Features (高级 BIOS功能设置 )
设置开机磁盘 /设备的优先顺序、 CPU高级功能及开机显示设备选择等。
Integrated Peripherals (集成外设 )
设置所有的周边设备。如 SATA、 USB、内建音频及内建网络…等的设置。
Power Management Setup (省电功能设置 )
设置系统的省电功能运行方式。
PC Health Status (电脑健康状态 )
显示系统自动检测到的温度、电压及风扇转速等信息。
Load Fail-Safe Defaults (载入最安全预设值 )
执行此功能可载入B IOS 的最安全预设值。此设置值较为保守,但可使系统开机时更加
稳定。
Load Optimized Defaults (载入最佳化预设值 )
执行此功能可载入 BIOS的最佳化预设值。此设置值较能发挥主板的运行性能。
Set Supervisor Password (设置管理员密码 )
设置一组密码,以管理开机时进入系统或进入B I OS 设置程序修改B IOS 的权限。管理员
密码允许用户进入BIOS 设置程序修改BIOS 设置。
Set User Password (设置用户密码 )
设置一组密码,以管理开机时进入系统或进入B I O S 设置程序的权限。用户密码允许用
户进入BIOS 设置程序但无法修改BIOS 设置。
Save & Exit Setup (储存设置值并退出设置程序 )
储存已变更的设置值至C MOS 并离开BIOS 设置程序。当确认信息出现后,按<Y> 键即可
离开BIOS 设置程序并重新开机,以便套用新的设置值,按<F10> 键也可执行本功能。
Exit Without Saving (退出设置程序但不储存设置值 )
不储存修改的设置值,保留旧有设置重新开机。按 <Esc>也可直接执行本功能。
BIOS程序设置 - 38 -
2-3 MB Intelligent Tweaker(M.I.T.) (频率 /电压控制 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
M.I.T Current Status [Press Enter]
Advanced Frequency Settings [Press Enter]
Advanced Memory Settings [Press Enter]
Advanced Voltage Settings [Press Enter]
Miscellaneous Settings [Press Enter]
BIOS Version F2a
BCLK 99.80 MHz
CPU Frequency 3094.12 MHz
Memory Frequency 1332.71 MHz
Total Memory Size 1024 MB
CPU Temperature 45 oC
PCH Temperature 40 oC
Vcore 1.280V
DRAM Voltage 1.696V
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
系统是否会依据您所设置的超频或超电压值稳定运行,需视整体系统配备而定。不
当的超频或超电压可能会造成CPU、芯片组及内存的损毁或减少其使用寿命。我们
不建议您随意调整此页的选项,因为可能造成系统不稳或其它不可预期的结果。仅
供电脑玩家使用。(若自行设置错误,可能会造成系统不开机,您可以清除CMO S设
置值数据,让BIOS设置恢复至预设值。)
MB Intelligent Tweaker(M.I.T.)
Menu Level
Item Help
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
M.I.T Current Status [Press Enter]
Advanced Frequency Settings [Press Enter]
Advanced Memory Settings [Press Enter]
Advanced Voltage Settings [Press Enter]
Miscellaneous Settings [Press Enter]
BIOS Version F2a
BCLK 99.80 MHz
CPU Frequency 3094.12 MHz
Memory Frequency 1332.71 MHz
Total Memory Size 1024 MB
CPU Temperature 45 oC
PCH Temperature 40 oC
Vcore 1.280V
DRAM Voltage 1.696V
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
MB Intelligent Tweaker(M.I.T.)
Menu Level
Item Help
此画面提供BIOS 版本、CPU 基频、CPU 时钟、内存时钟、内存总容量、CPU 温度、Vcore 和内
存电压的相关信息。
- 39 - BIOS 程序设置
M.I.T. Current Status
此画面显示 CPU/内存的时钟与参数相关信息。
Advanced Frequency Settings
CPU Clock Ratio [30X]
CPU Frequency 3.00GHz (100x30)
Advanced CPU Core Features [Press Enter]
>>>>> Standard Clock Control
BCLK/DMI/PEG Clock Control [Disabled]
x BCLK/DMI/PEG Frequency (0.1MHz) 1000 100.0MHz
Extreme Memory Prole (X.M.P.)
System Memory Multiplier (SPD) [Auto]
Memory Frequency (Mhz) 1333 1333
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Advanced CPU Core Features
CPU Clock Ratio [30X]
CPU Frequency 3.00GHz (100x30)
Internal CPU PLL Overvoltage [Auto]
Real-Time Ratio Changes in OS [Disabled]
Intel(R) Turbo Boost Tech.
-Turbo Ratio(1-Core)
-Turbo Ratio(2-Core)
-Turbo Ratio(3-Core)
-Turbo Ratio(4-Core)
-Turbo Power Limit(Watts) 95 [Auto]
-Core Current Limit(Amps) 97 [Auto]
CPU Cores Enabled
CPU Multi-Threading
CPU Enhanced Halt (C1E)
C3/C6 State Support
CPU Thermal Monitor
CPU EIST Function
Bi-Directional PROCHOT
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
(注二 )
(注二 )
36 [Auto]
(注二 )
34 [Auto]
(注二 )
32 [Auto]
(注二 )
31 [Auto]
(注二 )
[All]
(注二 )
[Enabled]
(注二 )
(注二 )
[Auto]
(注二 )
[Auto]
(注二 )
[Auto]
(注二 )
Advanced Frequency Settings
(注一 )
[Disabled]
Advanced CPU Core Features
[Auto]
[Auto]
[Auto]
Menu Level
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注一 ) 此选项仅开放给有支持此功能的内存。
(注二 ) 此选项仅开放给有支持此功能的 CPU。若需要更多 Intel CPU独特技术的详细数据,
请至 Intel官方网站查询。
BIOS程序设置 - 40 -
CPU Clock Ratio (CPU倍频调整 )
此选项提供您调整 CPU的倍频,可调整范围会依 CPU种类自动检测。
CPU Frequency (CPU内频 )
此选项显示目前 CPU的运行频率。
Internal CPU PLL Overvoltage
若此选项设为「 Enable d」, CPU PLL 电压会以较高的数值运行。若将此选项设为「 Disabled」, CPU PLL 电压会以预设值运行。若设为「 Auto」, BIOS会自动设置此功能。
(预设值: Auto)
Real-Time Ratio Changes in OS
(注 )
若将此选项设为「 Enabled」,您可以在操作系统内即时调整 CPU倍频,但以下 Intel CPU
加速模式及相关选项将会无作用。若要在 BIOS设置程序里手动调整核心加速比率,
请将此选项设为「 Disabled」。 (预设值: Disabled)
Intel(R) Turbo Boost Tech.
(注 )
此选项提供您选择是否启动 Intel CPU加速模式。若设为「 Auto」, BIOS会自动设置此功
能。 (预设值: Auto)
Turbo Ratio (1-Core)/(2-Core)/(3-Core)/(4-Core)
(注 )
此选项提供您调整不同数目的 CPU核心开启时的加速比率,可设置范围依 CPU而定。
(预设值: Auto)
Turbo Power Limit (Watts)
此选项提供您设置 CPU加速模式时的功耗极限。当 CPU耗电超过设置的数值时, CPU将
会自动降低核心运行频率,以减少耗电量。若设为「 Auto」, BIOS会依据 CPU规格设置
此数值。 (预设值: Auto)
Core Current Limit (Amps)
此选项提供您设置 CPU加速模式时的电流极限。当 CPU电流超过设置的数值时, CPU将
会自动降低核心运行频率,以降低电流。 (预设值: Enabled)
CPU Cores Enabled (启动 CPU多核心技术 )
此选项提供您选择使用多核心技术的 Intel CPU时,是否启动全部的 CPU核心。
All 启动所有 CPU核心。 (预设值 )
1 仅启动一颗 CPU核心。
2 仅启动两颗 CPU核心。
3 仅启动三颗 CPU核心。
CPU Multi-Threading (启动 CPU多线程技术 )
此选项提供您选择是否在使用具备多线程技术的Int el CPU 时,启动CP U 多线程功能。请
注意此功能只适用于支持多处理器模式的操作系统。若设为「Auto 」,BIOS 会自动设置
此功能。 (预设值:Auto)
CPU Enhanced Halt (C1E) (Intel C1E功能 )
此选项提供您选择是否启动Intel CPU Enhanced Halt (C1E) ( 系统闲置状态时的CPU 节能功
能)。启动此选项可以让系统在闲置状态时,降低CPU时钟及电压,以减少耗电量。若
设为「Auto」,BIOS会自动设置此功 能。 (预设值:Auto)
(注 )
(注 )
(注 )
(注 ) 此选项仅开放给有支持此功能的 CPU。若需要更多 Intel CPU独特技术的详细数据,
请至 Intel官方网站查询。
- 41 - BIOS程序设置
C3/C6 State Support
(注一 )
此选项提供您选择是否让CPU 进入C3/C6 状态。启动此选项可以让系统在闲置状态时,
降低CPU 时钟及电压,以减少耗电量。此选项将比C1 状态进入更深层的省电模式。若设
为「Auto 」,BIOS 会自动设置此功能。 (预设值:Auto)
CPU Thermal Monitor (Intel TM功能 )
(注一 )
此选项提供您选择是否启动 Intel Thermal Monitor (CPU过温防护功能 )。
启动此选项可以在 CPU温度过高时,降低 CPU时钟及电压。若设为「 Auto」, B IOS会自
动设置此功能。 (预设值: Auto)
CPU EIST Function (Intel EIST功能 )
(注一 )
此选项提供您选择是否启动Enhanced Intel Speed Step (EIST) 技术。EIST 技术能够根据CPU
的负荷情况,有效率地调整CP U 频率及核心电压,以减少耗电量及热能的产生。若设为
「Auto 」,BIOS 会自动设置此功能。 (预设值:Auto)
Bi-Directional PROCHOT
(注一 )
此选项提供您设置启动 PROCHOT信号功能。
Auto BIOS会自动设置此功能。 (预设值 )
Enabled CPU或芯片组在检测到过温情况时,启动 PROCHOT信号来降低 CPU性能,以
减少热能的产生。
Disabled 只有 CPU在检测到过温情况时,启动 PROCHOT信号。
>>>>> Standard Clock Control
BCLK/DMI/PEG Clock Control (CPU基频控制 )
此选项提供您选择是否开启C PU 基频及DMI/P C Ie 前端总线频率控制功能。请注意,当您
执行系统超频而造成不开机时,请等候20 秒让系统自动重新开机或清除CMO S 设置值数
据,并以安全模式开机。(预设值:Disabled)
BCLK/DMI/PEG Frequency(0.1MHz) (CPU基频调整 )
此选项提供您调整 CPU的基频及 DMI/PCIe前端总线频率。此选项只有在「 BCLK/DMI/PEG
Clock Control」设为「 Enabled」时,才能开放设置。可设置范围从 800 MHz到 2000 MHz。
强烈建议您依照处理器规格来调整处理器的频率。
Extreme Memory Profile (X.M.P.)
(注二 )
开启此选项 BIOS可读取 XMP规格内存条的 SPD数据,可强化内存性能。
Disabled 关闭此功能。 (预设值 )
Profile1 设置组合一。
Profile2
(注二 )
设置组合二。
System Memory Multiplier (SPD) (内存倍频调整 )
此选项提供您调整内存的倍频。若设为「 Auto」, BIOS将依内存 SPD数据自动设置。
(预设值: Auto)
Memory Frequency (Mhz) (内存时钟调整 )
此选项第一个数值为您所安装的内存时钟,第二个数值则依据您所设置的「 BC L K/D M I/
PEG Frequency(0.1MHz)」和「 System Memory Multiplier」而定。
(注一 ) 此选项仅开放给有支持此功能的 CPU。若需要更多 Intel CPU独特技术的详细数据,
请至 Intel官方网站查询。
(注二 ) 此选项仅开放给有支持此功能的内存条。
BIOS程序设置 - 42 -
Advanced Memory Settings
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Extreme Memory Prole (X.M.P.)
System Memory Multiplier (SPD) [Auto]
Memory Frequency (Mhz) 1333 1333
Performance Enhance [Turbo]
DRAM Timing Selectable (SPD) [Auto]
Prole DDR Voltage 1.5V
Prole VTT Voltage 1.05V
x Channel Interleaving Auto
x Rank Interleaving Auto
>>>>> Channel A
Channel A Timing Settings [Press Enter]
>>>>> Channel B
Channel B Timing Settings [Press Enter]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Extreme Memory Profile (X.M.P.)
Advanced Memory Settings
(注 )
[Disabled]
(注)
,System Memory Multiplier (SPD) ( 内存倍频
Menu Level
Item Help
调整 ), Memory Frequency(Mhz) (内存时钟调整 )
以上三个选项的设置值与「 Advanced Frequency Settings」的相同选项是同步的。
Performance Enhance (增进系统性能 )
此选项提供三种不同增进系统性能的组合。
Standard 基本性能。
Turbo 良好性能。 (预设值 )
Extreme 最佳性能。
DRAM Timing Selectable (SPD)
当此选项被设为「 Quick」或「 E xpe rt」时,「 Ch ann el Int erl eav ing」、「 R ank Int erl eav-
ing」、「 Channel A Timing Settings」和「 Channel B Timing Settings」设置选项将开放为可手
动调整。选项包括: Auto (预设值 )、 Quick及 Expert。
Profile DDR Voltage
当使用不支持XMP 规格的内存或「Extreme Memory Profile (X.M.P.) 」选项设为「Disabled 」
时,此选项显示「1.5V 」;「Extreme Memory Profile (X.M.P.)」选项设为「Profile1」或「Pro-
file2 」时,此选项会依XMP 规格内存条的SPD 数据显示。
Profile VTT Voltage
此选项所显示的数值会因使用不同的 CPU而有所不同。
Channel Interleaving
此选项提供您选择是否开启内存通道间交错存取的功能。开启此功能可以让系统对内
存的不同通道进行同时存取,以提升内存速度及稳定性。若设为「Auto 」,BIOS 会自动
设置此功能。 (预设值:Auto)
Rank Interleaving
此选项提供您选择是否开启内存rank 的交错存取功能。开启此功能可以让系统对内存的
不同ra nk 进行同时存取,以提升内存速度及稳定性。若设为「Aut o 」,BIOS 会自动设置
此功能。 (预设值:Auto)
(注 ) 此选项仅开放给有支持此功能的内存条。
- 43 - BIOS程序设置
>>>>> Channel A/B Timing Settings
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
>>>>> Channel A Standard Timing Control
x CAS Latency Time 8 Auto
x tRCD 8 Auto
x tRP 8 Auto
x tRAS 20 Auto
>>>>> Channel A Advanced Timing Control
x tRC 27 Auto
x tRRD 4 Auto
x tWTR 4 Auto
x tWR 8 Auto
x tWTP 19 Auto
x tWL 7 Auto
x tRFC 60 Auto
x tRTP 4 Auto
x tFAW 16 Auto
x Command Rate (CMD) 1 Auto
>>>>> Channel A Misc Timing Control
x IO Latency 1 Auto
x Round Trip Latency 29 Auto
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Channel A Timing Settings
Menu Level
>>>>> Channel A/B Standard Timing Control
CAS Latency Time
选项包括: Auto (预设值 )、 5~15。
tRCD
选项包括: Auto (预设值 )、 1~15。
tRP
选项包括: Auto (预设值 )、 1~15。
tRAS
选项包括: Auto (预设值 )、 1~40。
>>>>> Channel A/B Advanced Timing Control
tRC
选项包括: Auto (预设值 )、 1~63。
tRRD
选项包括: Auto (预设值 )、 1~15。
tWTR
选项包括: Auto (预设值 )、 1~15。
tWR
选项包括: Auto (预设值 )、 1~16。
tWTP
选项包括: Auto (预设值 )、 1~31。
tWL
选项包括: Auto (预设值 )、 1~12。
tRFC
选项包括: Auto (预设值 )、 1~255。
tRTP
选项包括: Auto (预设值 )、 1~15。
tFAW
选项包括: Auto (预设值 )、 1~63。
Item Help
BIOS程序设置 - 44 -
Command Rate(CMD)
选项包括: Auto (预设值 )、 1~3。
>>>>> Channel A/B Misc Timing Control
IO Latency
选项包括: Auto (预设值 )、 1~31。
Round Trip Latency
选项包括: Auto (预设值 )、 1~255。
Advanced Voltage Settings
****** Mother Board Voltage Control ******
Voltage Types Normal Current
---------------------------------------------------------------------------- >>> CPU
Multi-Steps Load-Line [Disabled]
Load-Line Calibration [Auto]
CPU Vcore 1.275V [Auto]
+ Dynamic Vcore(DVID) +0.000V Auto
QPI/Vtt Voltage 1.050V [Auto]
System Agent Voltage 0.920V [Auto]
>>> MCH/ICH
PCH Core 1.050V [Auto]
CPU PLL 1.800V [Auto]
>>> DRAM
DRAM Voltage 1.500V [Auto]
DRAM VRef. 0.750V [Auto]
DRAM Termination 0.750V [Auto]
Ch-A Data VRef. 0.750V [Auto]
Ch-B Data VRef. 0.750V [Auto]
Ch-A Address VRef. 0.750V [Auto]
Ch-B Address VRef. 0.750V [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Advanced Voltage Settings
Menu Level
Item Help
>>> CPU
Multi-Steps Load-Line
此选项提供您选择是否启动Load-Line Calibration 功能。此选项可以不同幅度来调整VDroop
值,使CPU 在轻重负载维持较一致的CPU 电压。
Disabled 关闭 Load-Line Calibration,依 Intel 的规范控制 VDroop值。 (预设值 )
Level 1~Level 10 启动 Load-Line Calibration,调整 VDroop 值。
CPU Vcore
预设值为「 Auto」。
Dynamic Vcore(DVID)
此选项只有在「 CPU Vcore」改为 「 Normal」时,才能开放设定。预设值为「 Auto」。
QPI/Vtt Voltage
预设值为「 Auto」。
System Agent Voltage
预设值为「 Auto」。
>>> MCH/ICH
PCH Core
预设值为「 Auto」。
- 45 - BIOS程序设置
CPU PLL
预设值为「 Auto」。
>>> DRAM
DRAM Voltage
预设值为「 Auto」。
DRAM VRef.
预设值为「 Auto」。
DRAM Termination
预设值为「 Auto」。
Ch-A Data VRef.
预设值为「 Auto」。
Ch-B Data VRef.
预设值为「 Auto」。
Ch-A Address VRef.
预设值为「 Auto」。
Ch-B Address VRef.
预设值为「 Auto」。
Miscellaneous Settings
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Isochronous Support [Enabled]
Virtualization Technology
(注 )
[Enabled]
Miscellaneous Settings
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Isochronous Support
此选项提供您选择是否开启 CPU及芯片组周边设备的专属频宽。 (预设值: Enabled)
Virtualization Technology (Intel虚拟化技术 )
此选项提供您选择是否启动Intel Virtualization Technology (虚拟化技术)。Intel虚拟化技术让
您可以在同一平台的独立数据分割区,执行多个操作系统和应用程序。
(预设值: Enabled)
(注 ) 此选项仅开放给有支持此功能的 CPU。若需要更多 Inte l CPU独特技术的详细数据,
请至 Intel官方网站查询。
BIOS程序设置 - 46 -
(注 )
2-4 Standard CMOS Features (标准 CMOS设置 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Date (mm:dd:yy) Fri, Mar 25 2011
Time (hh:mm:ss) 22:31:24
IDE Channel 0 Master [None]
IDE Channel 0 Slave [None]
IDE Channel 1 Master [None]
IDE Channel 1 Slave [None]
IDE Channel 2 Master [None]
IDE Channel 3 Master [None]
IDE Channel 4 Master [None]
IDE Channel 4 Slave [None]
IDE Channel 5 Master [None]
IDE Channel 6 Master [None]
IDE Channel 6 Slave [None]
IDE Channel 7 Master [None]
Halt On [All, But Keyboard]
Base Memory 640K
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Extended Memory 1022M
Total Memory 1024M
Standard CMOS Features
Menu Level
Standard CMOS Features
Menu Level
Item Help
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Date (mm:dd:yy) (日期设置 )
设置电脑系统的日期,格式为「星期(仅供显示)/月/日/年」。若要手动调整日期,请移
至要设置的选项并使用键盘上下键切换。
Time (hh:mm:ss) (时间设置 )
设置电脑系统的时间,格式为「时:分:秒」。例如下午一点显示为「13 :0 :0 」。若
要手动调整时间,请移至要设置的选项并使用键盘上下键切换。
IDE Channel 0, 1 Master/Slave (第一、二组主要 /次要 SATA设备参数设置 )
IDE Channel 0, 1 Master/Slave
设置 SATA设备的参数。有以下三个选项:
•None 如果没有安装任何 SATA设备,请选择「 None」,让系统在开机
时不需检测,如此可以加快开机速度。
- 47 - BIOS程序设置
•Auto 让 BIOS在 POST过程中自动检测 SATA设备。 (预设值 )
•Manual 当 Access Mode (硬盘使用模式 )被设成「 CHS」时,用户可以自行
输入硬盘的各项参数。
Access Mode 硬盘的使用模式。有以下四个选项: Auto (预设值 )、 CHS、 LBA及
Large。
IDE Channel 2, 3, 5, 7 Master, 4, 6 Master/Slave (第三、四、六、八组主要,第五、
七组主要 /次要 SATA设备参数设置 )
Extended IDE Drive
设置 SATA设备的参数。有以下两个选项:
•Auto 让 BIOS在 POST过程中自动检测 SATA设备。 (预设值 )
•None 如果没有安装任何 SATA设备,请选择「 None」,让系统在开机
时不需检测,如此可以加快开机速度。
Access Mode 硬盘的使用模式。有以下两个选项: Auto (预设值 )及 Large。
以下的选项显示您所安装的硬盘的各项参数信息。 (若要自行填入,请参考标示于硬盘
机外壳上的相关参数。 )
Capacity 目前安装的硬盘的大约容量。
Cylinder 设置磁柱的数量。
Head 设置磁头的数量。
Precomp 写入预补偿磁区 (Precompensation)。
Landing Zone 磁头停住的位置。
Sector 磁区的数量。
Halt On (系统暂停选项设置 )
当开机时,若 POST检测到异常,是否要暂停并等候处理?选项包括:
All Errors 有任何错误均暂停等候处理。
No Errors 不管任何错误,均开机。
All, But Keyboard 除了键盘以外的任何错误均暂停并等候处理。 (预设值 )
Memory (内存容量显示 )
显示由 BIOS的 POST (Power On Self Test)自动检测到的内存容量。
Base Memory 传统内存容量。一般会保留 640 KB做为 MS-DOS操作系统的内存
使用空间。
Extended Memory 延伸内存容量。
Total Memory 安装于系统上的内存总容量。
BIOS程序设置 - 48 -
2-5 Advanced BIOS Features (高级 BIOS功能设置 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Hard Disk Boot Priority [Press Enter]
Quick Boot [Disabled]
EFI CD/DVD Boot Option [Auto]
First Boot Device [Hard Disk]
Second Boot Device [CDROM]
Third Boot Device [USB-FDD]
Password Check [Setup]
HDD S.M.A.R.T. Capability [Disabled]
Limit CPUID Max. to 3
No-Execute Memory Protect
Delay For HDD (Secs) [0]
Full Screen LOGO Show [Enabled]
Init Display First [PCIE x16-1]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注 )
[Disabled]
(注 )
[Enabled]
Hard Disk Boot Priority
此选项提供您选择要从哪一组硬盘设备载入操作系统。
按 <Enter>键进入选单后,按 <h>或 <i>键选择要作为开机的设备,然后按 <+>/<PageUp>键
将其向上移,或 <->/<PageDown>键将其向下移,以调整顺序。按 <Esc>可以离开此功能。
Quick Boot (快速开机功能 )
此选项提供您选择是否在开机阶段跳过检测特定设备,可以加快系统开机处理速度,
缩短等待进入操作系统的时间,让系统开机更有效率。此选项的设定与Smart 6 的SMART
QuickBoot 工具程序是同步的。(预设值:Disabled)
EFI CD/DVD Boot Option
若您要安装操作系统到2.2TB 以上的硬盘,请将此选项设为「EF I 」。设定前请确认您所
要安装的操作系统支持从GPT磁盘分割机(例如:Windows 7 64-bit 及Windows Server 2003 64bit 版本)。若设为「Auto」,BIOS将依您所安装的硬盘自动设定。(预设值:Auto)
First/Second/Third Boot Device (第一 /二 /三开机设备 )
系统会依此顺序搜寻开 机设备以进行开机, 按<h> 或<i> 键选择要作为开机的 设备再
按<Ente r> 键确认。可设置的设备如下:Har d Disk 、CD ROM 、U SB-FD D 、USB-Z IP 、US B-
CDROM 、USB-HDD 、Legacy LAN 、Disabled ( 关闭此功能)。
Password Check (检查密码方式 )
此选项提供您选择是否在每次开机时皆需输入密码,或仅在进入B IOS 设置程序时才需
输入密码。设置完此选项后请至BIOS 设置程序主画面的「Set Supervisor/User Password 」
选项设置密码。
Setup 仅在进入 BIOS设置程序时才需输入密码。 (预设值 )
System 无论是开机或进入 BIOS设置程序均需输入密码。
Advanced BIOS Features
Menu Level
Item Help
(注) 此选项仅开放给有支持此功能的CPU。若需要更多Inte l CPU独特技术的详细数据,
请至Intel 官方网站查询。
- 49 - BIOS 程序设置
HDD S.M.A.R.T. Capability (硬盘自动监控及报告功能 )
此选项提供您选择是否开启硬盘S.M.A.R.T. 功能。开启此选项可让您的系统在安装其它
厂商的硬件监控软件时,报告任何硬盘读写错误并且发出警告。(预设值:Disabled)
Limit CPUID Max. to 3 (最大 CPUID极限值 )
此选项提供您选择是否限制处理器标准 CPUID函数支持的最大值。
若要安装 Wi ndow s XP操作系统,请将此选项设为「 Dis abl ed」;若要安装较旧的操作系
统,例如 Windows NT 4.0时,请将此选项设为「 Enabled」。 (预设值: Disabled)
No-Execute Memory Protect (Intel病毒防护功能 )
此选项提供您选择是否启动 Intel Execute Disable Bit功能。
启动此选项并搭配支持此技术的系统及软件可以增强电脑的防护功能,使其免于恶意
的缓冲溢出 (buffer overflow)黑客攻击。 (预设值: Enabled)
(注 )
(注 )
Delay For HDD (Secs) (延迟硬盘读取时间 )
此选项提供您设置开机时延迟读取硬盘的时间。选项包括: 0~15。 (预设值: 0)
Full Screen LOGO Show (显示开机画面功能 )
此选项提供您选择是否在一开机时显示技嘉L ogo 。若设为Disa bled ,开机画面将显示一
般的POST 信息。(预设值:Enabled)
Init Display First (开机显示选择 )
此选项提供您选择系统开机时优先从 PCI显卡或 PCI Express显卡输出。
PCI 系统会从 PCI显卡输出。
PCIE x16-1 系统会从安装于 PCIEX16_1插槽上的显卡输出。 (预设值 )
PCIE x8-1 系统会从安装于 PCIEX8_1插槽上的显卡输出。
PCIE x16-2 系统会从安装于 PCIEX16_2插槽上的显卡输出。
PCIE x8-2 系统会从安装于 PCIEX8_2插槽上的显卡输出。
(注 ) 此选项仅开放给有支持此功能的 CPU。若需要更多 Inte l CPU独特技术的详细数据,
请至 Intel官方网站查询。
BIOS程序设置 - 50 -
2-6 Integrated Peripherals (集成外设 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
eXtreme Hard Drive (XHD) [Disabled]
PCH SATA Control Mode [IDE]
SATA Port0-3 Native Mode [Enabled]
USB Controllers [Enabled]
USB Legacy Function [Enabled]
USB Storage Function [Enabled]
Azalia Codec [Auto]
Onboard H/W 1394 [Enabled]
Onboard H/W LAN1 [Enabled]
Onboard H/W LAN2 [Enabled]
SMART LAN1 [Press Enter]
SMART LAN2 [Press Enter]
Onboard LAN1 Boot ROM [Disabled]
Onboard LAN2 Boot ROM [Disabled
Onboard USB3.0 Controller [Enabled]
USB3.0 Turbo [Disabled]
Onboard USB3.0 Controller2 [Enabled]
GSATA3 Controller [Enabled]
GSATA3 Ctrl Mode [IDE]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Integrated Peripherals
Menu Level
Item Help
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
GSATA3 Transaction Mode [Fw Mode]
GSATA3 RAID Conguration [Press Enter]
eSATA3 Controller [Enabled]
eSATA3 Ctrl Mode [IDE]
eSATA3 Transaction Mode [Fw Mode]
eSATA3 RAID Conguration [Press Enter]
SATA3 Firmware Selection [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
Integrated Peripherals
Menu Level
Item Help
eXtreme Hard Drive (XHD)(启动 X.H.D. 功能, Intel Z68芯片组 )
此选项提供您选择是否开启技嘉 X.H.D功能。若开启此功能,以下「 P C H SATA Control
Mode」 功能将自动被设为「 RAID(XHD)」。有关 X.H.D工具的操作步骤,请参考第四章-
「 eXtreme Hard Drive (X.H.D)介绍」的说明。 (预设值: Disabled)
PCH SATA Control Mode (Intel Z68芯片组 )
此选项提供您选择是否开启 Intel Z68芯片组内建 SATA控制器的 RAID功能。
IDE 设置 SATA控制器为一般 IDE模式。 (预设值 )
RAID(XHD) 开启 SATA控制器的 RAID功能。
AHCI 设置 SATA控制器为 AHCI模式。 AHCI (Advanced Host Controller Interface)为一
种介面规格,可以让储存驱动程序启动高级 Serial ATA功能,例: Native
Command Queuing及热插拔 (Hot Plug)等。
- 51 - BIOS程序设置
SATA Port0-3 Native Mode (设置 Z68芯片组内建SATA 控制器的Native IDE 模式 )
此选项提供您选择 Intel Z68芯片组内建 SATA控制器要以何种模式运行。
Disabled 设置 SATA控制器以 Legacy IDE模式运行。
设为 Legacy IDE模式运行时,将会使用固定的系统 IRQ。若要安装不支持
Native IDE模式的操作系统时,需将此选项设为「 Disabled」。
Enabled 设置 SATA控制器以 Native IDE模式运行。若要安装支持 Native IDE模式的
操作系统时,可将此选项设为「 Enabled」。 (预设值 )
USB Controllers (内建 USB 控制器 )
此选项提供您选择是否启动芯片组内建的 USB控制器。 (预设值: Enabled)
若将此功能关闭,以下的 USB选项将无法使用。
USB Legacy Function (支持 USB规格键盘 )
此选项提供您选择是否在 MS-DOS操作系统下使用 USB键盘的功能。 (预设值: Enabled)
USB Storage Function (检测 USB存储设备 )
此选项提供您选择是否在系统POST阶段检测USB存储设备,例:U盘或USB硬盘。
(预设值: Enabled)
Azalia Codec (内建音频功能 )
此选项提供您选择是否开启主板内建的音频功能。 (预设值: Auto)
若您要安装其他厂商的声卡时,请先将此选项设为「 Disabled」。
Onboard H/W 1394 (内建 IEEE 1394功能 )
此选项提供您选择是否启动内建 IEEE 1394功能。 (预设值: Enabled)
Onboard H/W LAN1/LAN2 (内建网络功能 )
此选项提供您选择是否开启主板内建的网络功能。 (预设值: Enabled)
若您要安装其他厂商的网络卡时,请先将此选项设为「 Disabled」。
SMART LAN1/LAN2 (网线检测功能 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Start detecting at Port.....
Part1-2 Status = Open / Length = 0m
Part3-6 Status = Open / Length = 0m
Part4-5 Status = Open / Length = 0m
Part7-8 Status = Open / Length = 0m
SMART LAN
Menu Level
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
本主板具备网线检测功能,帮助用户可以在BI OS 中确认目前网络连接情况是否正常,若线
路故障时也可报告故障位置。请参考以下说明:
无连接网线
完全没有 连接网线时,画面 中的四 对线路的St a tu s 会显示「O p en 」, 且Le n gt h 显示
「0m 」,如上图所示。
线路正常
当网线连接至 Gigabit hub或 10/100 Mbps hub,且线路正常的情况下,会出现如下画面:
Start detecting at Port.....
Link Detected --> 100Mbps
Cable Length= 30m
BIOS程序设置 - 52 -
Link Detected 显示 hub传输速度。
Cable Length 显示网线的大约线长。
若线长少于 10m,则显示「 Cable length less than 10M」。
请注意:由于在 MS-DOS模式下,只能以 10/100 Mbps的速度运行,除非是在 W indows操作
系统内或是在 LAN Boot ROM启动的情况下, Gigabit hub才能以 10/100/1000 Mbps运行。
线路异常
连接至hub 后,出现异常的线路的Status 处会显示为「S ho rt 」,Length 显示线路出现故障
的大约位置。
Part1-2 Status = Short / Length = 2m
例:
表示网线的 Part 1-2线路在大约 2公尺处可能发生故障。
请注意:因为在 10/100 Mb ps网络环境不需使用到 Part 4-5、 7-8,所以该线路的 Stat us处会
显示「 Open」,此为正常现象。 Length部分显示网线的大约线长。
Onboard LAN1/LAN2 Boot ROM (内建网络开机功能 )
此选项提供您选择是否启动整合于内建网络芯片中的 Boot ROM。 (预设值: Disabled)
Onboard USB3.0 Controller (第一组 Renesas D720200 USB 3.0控制器,控制后方面
板的 5个 USB 3.0插座,不包含后方音频插座旁最上方的 USB 3.0插座 )
此选项提供您选择是否启动第一组 Renesas D720200 USB 3.0控制器。 (预设值: Enabled)
USB3.0 Turbo (第一组 Renesas D720200 USB 3.0控制器,控制后方面板的 5个 USB
3.0插座,不包含后方音频插座旁最上方的 USB 3.0插座 )
此选项提供您选择是否启动第一组 Renesas D720200 USB 3.0控制器的 Turbo USB功能。性
能将依所连接的 USB设备的数目而定。 (预设值: Disabled)
Onboard USB3.0 Controller2 ( 第二组Renesas D720200 USB 3.0 控制器,控制主板
上的F_USB30_1/F_USB30_2 插座及后方音频插座旁最上方的USB 3.0 插座)
此选项提供您选择是否启动第二组 Renesas D720200 USB 3.0控制器。 (预设值: Enabled)
GSATA3 Controller (
此选项提供您选择是否启动 Marvell 88SE9128芯片内建的 SATA控制器。 (预设值: Enabled)
GSATA3 Ctrl Mode (
此选项提供您选择是否开启 Marvell 88SE9128芯片内建 SATA控制器的 AHCI功能。
IDE 设置 SATA控制器为一般 IDE模式。 (预设值 )
AHCI 设置 SATA控制器为 AHCI模式。 AHCI (Advanced Host Controller Interface)为一
种介面规格,可以让储存驱动程序启动高级 Serial ATA功能,例: Native
Command Queuing及热插拔 (Hot Plug)等。
GSATA3 Transaction Mode (
此选项提供您选择是否开启 Marvell 88SE9128芯片内建 SATA控制器的 RAID 功能。
Bypass 不开启 RAID功能。
Fw Mode 开启 RAID功能。 (预设值 )
Auto BIOS依所连接的硬盘自动设置。
若您想从其它模式转换至「Fw Mode」并且可进入「GSATA3 RAID Configuration」画面时,必
须将此选项更改为「Fw Mode」,并储存设定退出BIOS再重新进入,才可以使设定生效。
Marvell 88SE9128
Marvell 88SE9128
Marvell 88SE9128
芯片,控制GSATA3_6/GSATA3_7插座)
芯片,控制GSATA3_6/GSATA3_7插座)
芯片,控制GSATA3_6/GSATA3_7插座)
- 53 - BIOS程序设置
GSATA3 RAID Configuration (Marvell 88SE9128芯片,控制 GSATA3_6/GSATA3_7插座 )
此选项提供您设置Marvell 88SE9128 芯片内建SATA 控制器的RAID 模式。详细的操作设置请
参考第五章-「如何构建Serial ATA硬盘」的说明。
eSATA3 Controller (
此选项提供您选择是否启动 Marvell 88SE9128芯片内建的 SATA控制器。 (预设值: Enabled)
eSATA3 Ctrl Mode (
此选项提供您选择是否开启 Marvell 88SE9128芯片内建 SATA控制器的 AHCI功能。
IDE 设置 SATA控制器为一般 IDE模式。 (预设值 )
AHCI 设置 SATA控制器为 AHCI模式。 AHCI (Advanced Host Controller Interface)为一
种介面规格,可以让储存驱动程序启动高级 Serial ATA功能,例: Native
Command Queuing及热插拔 (Hot Plug)等。
eSATA3 Transaction Mode (
此选项提供您选择是否开启 Marvell 88SE9128芯片内建 SATA控制器的 RAID 功能。
Bypass 不开启 RAID功能。
Fw Mode 开启 RAID功能。 (预设值 )
Auto BIOS依所连接的硬盘自动设置。
若您想从其它模式转换至「Fw Mode」并且可进入「eSATA3 RAID Configuration」画面时,必须
将此选项更改为「Fw Mode」,并储存设定退出BIOS再重新进入,才可以使设定生效。
eSATA3 RAID Configuration (
此选项提供您设置Marvell 88SE9128 芯片内建SATA 控制器的RAID 模式。详细的操作设置请
参考第五章-「如何构建Serial ATA硬盘」的说明。
Marvell 88SE9128
Marvell 88SE9128
Marvell 88SE9128
Marvell 88SE9128芯片
芯片,控制后方面板eSATA插座)
芯片,控制后方面板eSATA插座)
芯片,控制后方面板eSATA插座)
,控制后方面板eSATA插座)
SATA3 Firmware Selection
此选项提供您选择是否开启自动更新 Marvell 88SE9128芯片固件的功能。
Onchip 保留芯片原有的固件。
Auto BIOS会自动更新芯片固件到最新版本。 (预设值 )
Force 强制更新芯片固件。
BIOS程序设置 - 54 -
2-7 Power Management Setup (省电功能设置 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
ACPI Suspend Type [S3(STR)]
ACPI LED Control [Enabled]
Soft-Off by PWR-BTTN [Instant-Off]
PME Event Wake Up [Enabled]
Resume by Alarm [Disabled]
x Date (of Month) Alarm Everyday
x Time (hh:mm:ss) Alarm 0 : 0 : 0
HPET Support
HPET Mode
Power On By Mouse [Disabled]
Power On By Keyboard [Disabled]
x KB Power ON Password Enter
AC Back Function [Soft-Off]
ErP Support [Disabled]
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
(注 )
[Enabled]
(注 )
[32-bit mode]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
ACPI Suspend Type (系统进入休眠的模式 )
此选项提供您选择系统进入休眠时的省电模式。
S1(POS) 设置 ACPI省电模式为 S1 (POS, Power On Suspend)。
在 S1模式时,系统处于低耗电的状态。此状态下,系统随时可以很快
恢复运行。
S3(STR) 设置 ACPI省电模式为 S3 (STR, Suspend To RAM)。 (预设值 )
在 S3模式时,系统比 S1模式耗电量更低。当接收到硬件唤醒信号或事
件时,系统可以恢复至休眠前的工作状态。
ACPI LED Control (主板内建 ACPI 指示灯控制功能 )
此选项提供您选择是否开启主板内建的 ACPI指示灯。启动此选项可以让主板上内建的
ACPI系统状态指示灯依当时的系统状态亮灯。 (预设值: Enabled)
Soft-Off by PWR-BTTN (关机方式 )
此选项提供您选择在 MS-DOS系统下,使用电源键的关机方式。
Instant-Off 按一下电源键即可立即关闭系统电源。 (预设值 )
Delay 4 Sec. 需按住电源键 4秒后才会关闭电源。若按住时间少于 4秒,系统会进入
暂停模式。
PME Event Wake Up (电源管理事件唤醒功能 )
此选项提供您选择是否允许系统在ACP I 休眠状态时,可经由P CI 或PCI e 设备所发出的唤
醒/ 开机信号恢复运行。请注意:使用此功能时,需使用+5VS B 电流至少提供1 安培以上
的ATX 电源供应器 (预设值:Enabled) 。
Resume by Alarm (定时开机 )
此选项提供您选择是否允许系统在特定的时间自动开机。 (预设值: Disabled)
若启动定时开机,则可设置以下时间:
Date (of Month) Alarm: Everyday (每天定时开机 ), 1~31 (每个月的第几天定时开机 )
Time (hh: mm: ss) Alarm: (0~23) : (0~59) : (0~59) (定时开机时间 )
请注意:使用定时开机功能时,请避免在操作系统中不正常的关机或中断总电源。
(注 ) 此功能仅支持 Windows 7/Vista操作系统。
Power Management Setup
Menu Level
- 55 - BIOS程序设置
Item Help
HPET Support
此选项提供您选择是否在Windows 7/Vista 操作系统下开启High Precision Event Timer (HPET ,
高精准事件计时器)的功能。(预设值:Enabled)
HPET Mode
此选项提供您依所安装的 Windows 7/Vista操作系统选择 HPET模式。使用 32-bit Window s 7/
Vista操作系统时,请将此选项设为「 32-bi t mode」;使用 64-bit Win dows 7/Vista操作系统
时,请将此选项设为「64-b i t mod e 」。此选项只有在「HP ET Supp ort 」被启动时才能使
用。(预设值:32-bit mode)
(注 )
(注 )
Power On By Mouse (鼠标开机功能 )
此选项提供您选择是否使用 PS/2规格的鼠标来启动 /唤醒系统。
请注意:使用此功能时,需使用 +5VSB电流至少提供 1安培以上的 ATX电源供应器。
Disabled 关闭此功能。 (预设值 )
Double Click 按两次 PS/2鼠标左键开机。
Power On By Keyboard (键盘开机功能 )
此选项提供您选择是否使用 PS/2规格的键盘来启动 /唤醒系统。
请注意:使用此功能时,需使用 +5VSB电流至少提供 1安培以上的 ATX电源供应器。
Disabled 关闭此功能。 (预设值 )
Password 设置使用 1~5个字符作为键盘密码来开机。
Keyboard 98 设置使用 Windows 98键盘上的电源键来开机。
KB Power ON Password (键盘开机功能 )
当「 Power On by Keyboard」设置为「 Password」时,需在此选项设置密码。
在此选项按 <Ent er>键后,自设 1~5个字符为键盘开机密码再按 <Ente r>键确认完成设置。
当需要使用密码开机时,输入密码再按 <Enter>键即可启动系统。
若要取消密码,请在此选项按 <Ent er>键,当请求输入密码的信息出现后,请不要输入
任何密码并且再按 <Enter>键即可取消。
AC Back Function (电源中断后,电源恢复时的系统状态选择 )
此选项提供您选择断电后电源恢复时的系统状态。
Soft-Off 断电后电源恢复时,系统维持关机状态,需按电源键才能重新启动
系统。 (预设值 )
Full-On 断电后电源恢复时,系统将立即被启动。
Memory 断电后电源恢复时,系统将恢复至断电前的状态。
ErP Support
此选项提供您选择是否在系统关机 (S5待机模式 )时耗电量低于 1瓦。 (预设值: Disabled)
请注意:当启动此功能后,以下四个功能将无作用:电源管理事件唤醒功能、 鼠标开
机功能、键盘开机功能及网络唤醒功能。
(注 ) 此功能仅支持 Windows 7/Vista操作系统。
BIOS程序设置 - 56 -
2-8 PC Health Status (电脑健康状态 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Reset Case Open Status [Disabled]
Case Opened No
Vcore 1.172V
Vtt 1.076V
Vcc3 3.245V
+12V 11.779V
Vcc 4.980V
DDR15V 1.516V
Current System Temperature 30oC
Current CPU Temperature 47oC
Current CPU FAN Speed 3375 RPM
Current POWER FAN Speed 0 RPM
Current SYSTEM FAN1 Speed 0 RPM
Current SYSTEM FAN2 Speed 0 RPM
Current SYSTEM FAN3 Speed 0 RPM
CPU Warning Temperature [Disabled]
CPU FAN Fail Warning [Disabled]
POWER FAN Fail Warning [Disabled]
SYSTEM FAN1 Fail Warning [Disabled]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
PC Health Status
Menu Level
Item Help
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
SYSTEM FAN2 Fail Warning [Disabled]
SYSTEM FAN3 Fail Warning [Disabled]
CPU Smart FAN Control [Normal]
x Slope PWM 1.75 PWM value /oC
CPU Smart FAN Mode [Auto]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
PC Health Status
Menu Level
Item Help
Reset Case Open Status (重置机箱状况 )
Disabled 保留之前机箱被开启状况的记录。 (预设值 )
Enabled 清除之前机箱被开启状况的记录。
Case Opened (机箱被开启状况 )
此选项显示主板上的「CI 针脚」通过机箱上的检测设备所检测到的机箱被开启状况。
如果电脑机箱 未被开启,此选项会显示「 N o 」;如 果电脑机箱被开 启过,此选 项则
显示「Ye s 」。如果您希望清除先前机箱被开启状况的记录,请将「R eset Case Open
Status 」设为「Enabled 」并重新开机即可。
Current Voltage(V) Vcore/Vtt/Vcc3/+12V/Vcc/DDR15V (检测系统电压 )
显示系统目前的电压。
- 57 - BIOS程序设置
Current System/CPU Temperature (检测系统 /CPU温度 )
显示系统 /CPU目前的温度。
Current CPU/POWER/SYSTEM FAN Speed (RPM) (检测风扇转速 )
显示 CPU/电源 /系统风扇目前的转速。
CPU Warning Temperature (CPU温度警告 )
此选 项 提 供 您选 择 设 置 C P U 过温 警告 的 温 度 。当 温 度 超 过此 选 项 所 设置 的 数 值
时,系统将会发出警告声。选项包括:D is ab l e d (预设值,关 闭 C PU温度警告)、
60oC/ 140oF 、70oC/158oF 、80oC/176oF 、90oC/194oF 。
CPU/POWER/SYSTEM FAN Fail Warning (CPU/电源 /系统风扇故障警告功能 )
此选项提供您选择是否启动风扇故障警告功能。启动此选项后,当风扇没有接上或故
障的时候,系统将会发出警告声。此时请检查风扇的连接或运行状况。
(预设值:Disabled)
CPU Smart FAN Control (CPU智能风扇转速控制 )
此选项提供您选择是否启动CPU智能风扇转速控制功能,并且可以调整CPU风扇运转速度。
Normal CPU风扇转速会依 CPU温度而有所不同,并可视个人的需求,在 EasyTune中
调整适当的风扇转速。 (预设值 )
Silent CPU风扇将以低速运行。
Manual 您可以在「 Slope PWM」选项选择 CPU风扇的转速。
Disabled CPU风扇将以全速运行。
Slope PWM (CPU智能风扇转速选择 )
此选项提供您选择CPU 智能风扇转速。此选项只有在「CP U Sma rt FAN Co ntr ol 」设为
「Manual 」时,才能开放设定。选择有:0.75 PWM value / oC ~ 2.50 PWM value /oC。
CPU Smart FAN Mode (CPU智能风扇控制模式 )
此功能只有在「 CPU Smart FAN Control」被启动的状态下才能使用。
Auto 自动检测您所使用的 CPU风扇并设置成最佳控制方式。 (预设值 )
Voltage 当您使用 3-pin的 CPU风扇时请选择 Voltage模式。
PWM 当您使用 4-pin的 CPU风扇时请选择 PWM模式。
不论是 3-pi n或 4-pin的 CP U风扇都可以选择 Vo lta ge模式来达到智能风扇控制功能。不过有
些4-pin CPU 风扇并没有遵循Intel PWM 风扇设计规范,选择PWM 模式反而无法有效降低风
扇的转速。
BIOS 程序设置 - 58 -
2-9 Load Fail-Safe Defaults (载入最安全预设值 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Fail-Safe Defaults (Y/N)? N
: Select Item F11: Save CMOS to BIOS
higf
Load Fail-Safe Defaults
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
在此选项按<Enter> 然后再按<Y> 键,即可载入BIOS 最安全预设值。如果系统出现不稳定的情
况,可尝试载入最安全预设值。此设置值为最安全、最稳定的BIOS 设置值。
2-10 Load Optimized Defaults (载入最佳化预设值 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
Load Optimized Defaults (Y/N)? N
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
: Select Item F11: Save CMOS to BIOS
higf
Load Optimized Defaults
在此选项按<Enter> 然后再按<Y> 键,即可载入BIOS 出厂预设值。执行此功能可载入BIOS 的最
佳化预设值。此设置值较能发挥主板的运行性能。在更新BIOS 或清除CMOS 数据后,请务必
执行此功能。
- 59 - BIOS 程序设置
2-11 Set Supervisor/User Password (设置管理员 /用户密码 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Enter Password:
higf
Change/Set/Disable Password
: Select Item F11: Save CMOS to BIOS
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
在此选项按 <Enter>键可开始输入密码。最多可以输入 8个字符,输入完毕后按 <E n t e r>键,
BIOS会要求再输入一次以确认密码。
Supervisor (管理员 )密码的用途
当您设置了管理员密码,而「Adv anced BIOS Features 」-「Passwo rd Chec k 」选项设为
「S e t u p 」,当开机后要进入BIOS 设置程序修改设置时,就需输入管理员密码才能进
入。如果该项目设为「System 」,那么不论是开机时或进入BIOS 设置程序皆需输入管理
员密码。
User (用户 )密码的用途
当您设置了用户密码,而「Adv a nce d BIOS Feat ures 」-「Pas s wor d C hec k 」选项设为
「System 」,当一开机时就必需输入用户或管理员密码才能进入开机程序。当您要进入
BI OS 设置程序时,如果输入的是用户密码,则只能进入BIO S 设置程序浏览但无法更改
设置,必须输入管理员密码才允许进入BIOS 设置程序中修改设置值。
如果您想取消密码,只需在原来的选项按<E n t e r> 后,BIOS 要求输入新密码时,再按一次
<Enter> 键,此时会显示「PASSWORD DISABLED 」,即可取消密码,当下次开机或进入BIOS
设置程序时,就不需要再输入密码了。
BIOS 程序设置 - 60 -
2-12 Save & Exit Setup (储存设置值并退出设置程序 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Save to CMOS and EXIT (Y/N)? Y
: Select Item F11: Save CMOS to BIOS
higf
Save Data to CMOS
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
在此选项按<Enter> 然后再按<Y> 键,即可储存所有设置结果并离开BIOS 设置程序。若不想储
存,按<N> 或<Esc> 键即可回到主画面中。
2-13 Exit Without Saving (退出设置程序但不储存设置值 )
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Setup
PC Health Status
Quit Without Saving (Y/N)? N
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit Without Saving
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
: Select Item F11: Save CMOS to BIOS
higf
Abandon all Data
在此选项按<Ent e r> 然后再按<Y> 键,B IOS 将不会储存此次修改的设置,并离开BIOS 设置程
序。按<N> 或<Esc> 键即可回到主画面中。
- 61 - BIOS程序设置
BIOS程序设置 - 62 -
第三章 驱动程序安装
•
安装驱动程序之前,请先安装操作系统。
•
安装完操作系统后,请将驱动程序光盘置入光驱中,自动执行程序会开启如以
下的画面(若光盘放入后没有出现任何画面,请进入「我的电脑」,开启光驱图
示,并执行Run.exe) 。
3-1 芯片组驱动程序
放入驱动程序光盘后,「Xpress Install( 一键安装)」会先自动扫描您的系统并列出建议您安装
的驱动程序。您可以按下「Xpress Install 完整安装」键,「Xpress Install 」将会自动为您安装
所有勾选的驱动程序,或是点选「单点安装」页面单独安装您所需要的驱动程序。
•
在「Xpress Install」安装驱动程序的过程中,请忽略系统跳出的对话框 (如:「检
测新增硬件向导」对话框),否则可能会影响安装程序的进行!
•
有些驱动程序在安装期间会自动重新开机,在重新开机后「Xpress Install 」将会继
续安装其他的驱动程序。
•
驱动程序安装完成后,会出现对话框询问您是否安装技嘉新工具程序,按「是」
即可安装所有新工具程序,或按「否」后自行点选「软件应用程序」页面选择要
安装的程序。
•
若要在Windows XP操作系统使用USB 2.0设备,请安装Windows XP Service Pack 1 (或
以上)版本。安装完成后, 若「设备管理器\通用串行总 线控制器」仍显示问号
「?」,请将此问号移除(按鼠标右键选择「卸载」)并重新开机。(系统会检测并
安装USB 2.0驱动程序)
- 63 - 驱动程序安装
3-2 软件应用程序
此页面显示技嘉科技所开发的工具应用程序及附赠的软件,您可以在所需要的项目按「安
装」键进行安装。
3-3 技术支持 (说明 )
此页面提供「应用程序技术 手册」、「驱动程序光盘内容 说明」以及「主板简易安装手
册」的详细内容。
驱动程序安装 - 64 -
3-4 与技嘉联系
点选此页面上的网址,可以连接至技嘉网站查询详细的台湾总公司或全球分公司的信息。
3-5 系统信息
此页面显示此主板的基本系统信息。
- 65 - 驱动程序安装
3-6 Download Center(下载中心 )
若要更新BIOS 、驱动程序或工具程序时,点选此「Download Center 」按钮连接至技嘉网站,
即可列出目前BIOS 、驱动程序或工具程序的最新版本。
3-7 新工具程序
此页面可让用户快速连接至技嘉科技最新开发的工具程序的安装画面。您可以在所需要的
项目按「安装」键进行安装。
驱动程序安装 - 66 -
第四章 独特功能介绍
4-1 Xpress Recovery2介绍 (一键还原 )
Xpress Recovery2 提供快速地系统数据压缩备份及还原功能,支
持的文件系统格式有NTFS 、FAT32 、FAT16 ,可针对PATA及SATA
硬盘进行备份及还原。
安装前注意事项:
•
Xp res s Rec over y2 需确认实体位置第一颗
能,因此请将操作系统安装于实体位置第一颗的硬盘内。
•
Xp res s Recove ry2会将备份数据置于硬盘的最后空间,所以用户需事先保留足够的
空间
。(建议预留10 GB以上,实际情况则需视系统实际数据量大小而定。)
•
建议您在安装完操作系统及所需驱动程序后,立即作Xpress Recovery2 备份。
•
系统的数据量及硬盘读取速度将会影响备份与还原的速度。
•
备份所需时间通常比还原所需时间长,此乃正常现象。
系统需求:
•
至少512 MB 内存
•
兼容VESA 标准的显卡
•
Windows XP SP1(含 )以上版本、 Windows Vista、 Windows 7
•
Xpress Recovery 与Xpress Recovery2 为不同程序,如使用Xpress Recovery 备份的数据,
无法使用Xpress Recovery2 进行还原。
•
目前不支持USB 硬盘。
•
目前支持IDE/AHCI 模式,不支持RAID 模式。
•
目前不支持GPT 磁盘分割。
•
目前不支持 2.2TB以上大容量硬盘。
(注 )
的硬盘含有操作系统,才能执行备份及还原功
未配置
安装及设置Xpress Recovery2 :
由操作系统Windows 7 的光盘开机之后进行硬盘分割。
A. 安装操作系统 Windows 7及硬盘分割
步骤一:
选择「磁盘机选项(高级)」。
(注) 实体位置第一颗硬盘是指依以下扫描顺序SATA port0/port1/port2...,来定义实际已安装多颗硬盘的相对
位置。例如:在SATA port1及SATA port3连接硬盘,则第一颗硬盘是指连接于SATA port1的硬盘。
步骤二:
点选「新增」。
- 67 - 独特功能介绍
步骤三:
设置好要分割的硬盘空间(建议该空间至少
为10 GB以上,实际情况则视系统实际数据
量大小而定)之后即可以开始进行操作系统
步骤四:
操作 系 统 安 装 完 成后 , 可 从 「 开 始 」 的
「电脑」按右键选择「管理 」,进入「磁
盘管理」确认磁盘的配置状况。
安装。
步骤五:
未配置空间以黑色窗口显示,此区域即为Xpress Recovery2
可存放备份数据的空间,如未配置空间太小则无法执
行Xpress Recovery2 。
B. 开启 Xpress Recovery2程序
1. 首次使用 Xpress Recovery2功能,需由驱动程序光盘开机,当画面出现「 Press any key to
startup XpressRocovery2」,按任意键进入 Xpress Recovery2程序。
2. 使用过 Xpress Recovery2备份功能后, Xpress Recovery2会常驻于硬盘中,之后可以在 BIOS
进行 POST时按 <F9>键来执行此功能。
C. Xpress Recovery2备份 (Backup)功能
Xpress Recovery2 备份自动产生的分割区,
用以储存备份映像文件。
步骤一:
选择「BACKUP 」开始进行数据备份。
独特功能介绍 - 68 -
步骤二:
备份完成后,可由「磁盘管 理」画面确认
磁盘空间配置。
D. Xpress Recovery2恢复 (Restore)功能
E. Xpress Recovery2移除 (Remove)功能
当系统损 毁时,选择 「R E ST O RE 」进行系 统数据恢
复。如之前无备份数据,则不会出现此选项。
步骤一:
若想移除X p re ss R e co v er y2 备份 ,请选择
「REMOVE 」移除数据备份。
F. 结束 Xpress Recovery2程序
选择「REBOOT 」结束程序。
步骤二:
移除完成后,「磁盘管理」 画面显示磁盘
备份映像文件已不存在,磁 盘空间已被释
放出。
- 69 - 独特功能介绍
4-2 BIOS更新方法介绍
技嘉主板提供您两种独特的BIOS 更新方法:Q-Flash ™及@BIOS ™。您可选择其中一种方法,不
需进入DO S 模式,即可轻松的进行B IOS 更新。此外,本主板提供Dua lBI OS ™设计,通过多一
颗实体备份BIOS ,加强保护电脑的安全及稳定性。
什么是DualBIOS ™?
即于主板上建置两颗实体B IOS ,分别为「主BIO S (Ma in BIO S) 」及
「备份BIOS (Backup BIOS) 」。在一般正常的状态下,系统是由「主
BI OS 」开机,当系统的主BIOS 损毁时,则会由「备份BI OS 」接管,且「备份B IOS 」会将文
件复制至主BIOS ,使系统维持正常运行。「备份B IOS 」并不提供更新功能,以维护系统的
安全性。
什么是Q-Flash ™?
Q-Fl ash(B I OS 快速刷新)是一个简单的BIO S 管理工具,让您轻易省时
地更新或储存备份B I OS 。当您要更新B I O S 时不需进入任何操作系
统,例如DOS 或是Window s 就能使用Q-Fl ash 。Q-Flash 也不需要操作任何复杂的步骤就可以轻
松更新BIOS ,因为它就在BIOS 选单中。
什么是@BIOS ™?
@BIOS(BIOS 在线更新)提供您在Windows 模式下就能进行更新BIOS 。
通过@BIO S 与距离最近的BI OS 服务器连接,下载最新版本的BIOS 文
件,以更新主板上的BIOS 。
4-2-1 如何使用 Q-Flash(BIOS快速刷新 )更新 BIOS
A. 在开始更新 BIOS之前 ...
1. 请先至技嘉网站下载符合您主板型号的最新 BIOS版本压缩文件。
2. 解压缩所下载的 BIOS压缩文件并且将 BIOS文件 (例如: Z68XUD7.F1)储存至 U盘或硬盘中。
(请注意:所使用的 U盘或硬盘必需是 FAT32/16/12文件系统格式。 )
3. 重新开机后, B IOS在进行 P OST时,按 <E nd>键即可进入 Q-F l a s h。 (请注意:您可以在
POST阶段按 <End>键或在 BIOS Setup主画面按 <F8>键进入 Q-Flash选单。但如果您是将解压
缩的 BI OS文件储存至 RA ID/AHC I模式的硬盘或连接至独立 S ATA控制器的硬盘,请通过在
POST阶段按 <End>键的方式进入 Q-Flash选单。 )
Award M odular BIOS v6.00PG
Copyri ght (C) 1984-2011, Awar d Software, Inc.
Z68X -UD7-B3 F2a
.
.
.
.
<DEL>: BIOS Setup <F9> : XpressReco very2 <F12 >: Boot Menu <En d>: Qflash
03/2 5/2011-Z68 -7A89VG0NC- 00
更新BIOS 有其潜在的风险,因此更新BIOS 时请小心执行,以避免不当的操作而造成
系统毁损。
独特功能介绍 - 70 -
B. 更新 BIOS
请依下列步骤进行更新BIOS 。以下范例假设您将BIOS 文件储存于U 盘中,实际操作时请依据
文件的存放位置来选择。
步骤一:
1. 将已存有BIOS 文件的U 盘插入系统。进入Q-Fl ash 后,在Q-Flash 主画面利用上下键移动光
标至「Update BIOS from Drive 」选项并且按<Enter> 键。
•
要备份目前的 BIOS文件,请选择「 Save BIOS to Drive」。
•
本功能仅支持使用 FAT32/16/12文件系统的硬盘或 U盘。
•
若您的BIOS 文件存放在RAID/AHCI 模式的硬盘或连接至独立SATA 控制器的硬盘,
请务必在进行POST 时,按下<End> 键进入Q-Flash 。
2. 请选择HDD 0-0 ,再按<Enter> 键。
Q-Flash Utility v2.23
Flash Type/Size................................. MXIC 25L3206E 4M
Keep DMI Data Enable
HDD 1-0 <Drive>
Load CMOS Default Enable
Update BIOS from Drive
Save BIOS to Drive
Enter : Run hi :Move ESC:Reset F10:Power Off
Total size : 0 Free size : 0
3. 请选择您所要更新的 BIOS文件并按下 <Enter>键。
请再次确认此BIOS 文件与您的主板型号符合!
步骤二:
显示器会显示正在从磁盘中读取BIOS 文件。当确认对话框「Are you sure to update BIOS? 」出
现时,请按<Enter> 键开始更新BIOS ,同时显示器会显示目前更新的进度。
当系统正在读取BIOS 文件或更新BIOS 时,请勿关掉电源或重新启动系统!
•
当开始更新BIOS 时,请勿移除硬盘/U 盘。
•
0 le(s) found
步骤三:
完成BIOS 更新后,请按任意键回到Q-Flash 选单。
Q-Flash Utility v2.23
Flash Type/Size................................. MXIC 25L3206E 4M
Keep DMI Data Enable
Load CMOS Default Enable
Update BIOS from Drive
Save BIOS to Drive
Enter : Run hi :Move ESC:Reset F10:Power Off
!! Copy BIOS completed - Pass !!
Please press any key to continue
- 71 - 独特功能介绍
步骤四:
按下<Esc> 键后再按<Enter> 键离开Q-Flash ,此时系统将自动重新开机。重新开机后,POST 画
面的BIOS 版本即已更新。
步骤五:
在系统进行P O S T 时,按<D el e te> 键进入B I OS 设置程序,并移动光标到「Lo a d Op t i miz e d
Defaul ts 」选项,按下<Enter> 载入BI OS 出厂预设值。更新BIOS 之后,系统会重新检测所有的
周边设备,因此建议您在更新BIOS 后,重新载入BIOS 预设值。
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
MB Intelligent Tweaker(M.I.T.)
Standard CMOS Features
Advanced BIOS Features
Integrated Peripherals
Power Management Se tup
PC Health Status
ESC: Quit
F8: Q-Flash F10: Save & Exit Setup F12: Load CMOS from BIOS
Load Optimized Defaults (Y/N)? Y
: Select Item F11: Save CMOS to BIOS
higf
Load Optimized Defaults
Load Fail-Safe Defaults
Load Optimized Defaults
Set Supervisor Password
Set User Password
Save & Exit Setup
Exit W ithout Saving
请按<Y> 键载入预设值
步骤六:
选择「Save & Exit Setup 」,按<Y> 键储存设置值至CMOS 并离开BIOS 设置程序,离开BIOS 设置
程序后,系统即重新开机。整个更新BIOS 程序即完成。
独特功能介绍 - 72 -
4-2-2 如何使用 @BIOS(BIOS在线更新 )更新 BIOS
A. 在开始更新 BIOS之前 ...
1. 在W indo ws 下,请先关闭所有的应用程序与常驻程序,以避免更新BI OS 时发生不可预期
的错误。
2. 在更新BI OS的过程中,网络连线绝对不能中断(例如:断电、关闭网络连线)或是网络处
于不稳定的状态。如果发生以上情形,易导致BIOS 损坏而使系统无法开机。
3. 请勿同时使用 G.O.M. (GIGABYTE Online Management)功能。
4. 如果因更新BIOS操作不当,导致BIOS损毁或系统无法使用时,技嘉将无法提供保修服务。
B. @BIOS使用说明
1. 通过网络更新 BIOS:
点选「Update BIOS from GIGABYTE Server 」,选择距离您所在国家最近的@BIOS 服务器,
下载符合此主板型号的BIOS 文件。接着请依照画面提示完成操作。
如果@BI OS 服务器找不到您主板的B IOS 文件时,请至技嘉网站下载该主板型号最
新版的BIOS 压缩文件,解压缩文件后,利用手动更新的方法来更新BIOS 。
2. 手动更新 BIOS:
点选「 Upda te BIO S from File」,选择事先经由网站下载或其它渠道得到的已解压缩的
BIOS文件。再依照画面提示完成操作。
3. 储存 BIOS文件:
点选「 Save Current BIOS to File」可储存目前所使用的 BIOS版本。
4. 载入 BIOS预设值:
勾选「Load CMOS default after BIOS update 」,可于BIOS 更新完成后重新开机时,载入BIOS
预设值。
C. 更新完成之后 ...
更新完成后请重新开机。
请务必确认BIOS 文件是否与主板型号相符,因为选错型号而进行更新BIOS ,会导致
系统无法开机。
- 73 - 独特功能介绍
4-3 EasyTune 6介绍
技嘉EasyTune 6 提供用户一个简易与方便的系统调校与超频的使用界面,让用户可以轻松在
操作系统下藉由EasyTune 6 进行超频、超电压等运行,藉以提升系统性能。除此的外,技嘉
Easy Tu ne 6 更贴心加入了CPU 与内存的信息显示,用户无须再经由其他软件即可轻易地得知
系统相关信息。
使用界面介绍
选项卡说明
选项卡 说明
「 CPU」选项卡提供 CPU、主板型号及 BIOS版本相关信息。
「 Memory」选项卡提供内存相关信息。您可以自行选择安装于特定内存插槽上的
内存来显示其信息。
「 Tuner」选项卡提供您调整系统时钟、频率及电压值的功能。
• 「 Quick Boost Mode」提供您三种不同阶段的 CPU时钟 /基频作选择进而达到不同的
性能
请重新开机使设置生效。
• 「 Easy Mode」仅能调整 CPU基频。
• 「 Advance Mode」可调整特定时钟 /频率及电压值。
• 「 Save」可以将目前的设置值存成一个设置文件 (.txt格式 )。
• 「 Load」可以将预存的设置文件载入。
调整过「 Easy Mode」 /「 Advance Mode」的数值后,记得按「 Set」按钮使设置生
效或是按「 Default」按钮恢复预设值。
「 Graphics」选项卡提供您调整所安装的 ATI或 NVIDIA 显卡的核心时钟及内存时钟
功能。
「 Smart」选项卡提供您选择CPU智能风扇的运行模式。开启「智能风扇」的「Advanced」
模式功能可以让CPU风扇在所设置的CPU温度区间内以线性方式动态调整转速。
「 HW Monitor」选项卡提供硬件温度、电压及风扇转速相关信息,并且提供设置警告
温度 /风扇转速的功能。您可以设置蜂鸣器为警示声来源或自订警示声的音频(.wav格式)。
(注 ) 由于硬件限制,若要启动 Quick Boost请使用 DDR3 1066 MHz(含 )以上的内存条。
(注 )
。完成「 Quick Boost Mode」的选择或是按「 Default」按钮恢复预设值后,
Ea sy Tune 6所提供的功能会因不同主板而有所差异。若某选项显示为灰色表示该选项不能调整或
不支持该功能。
不当的超频或超电压可能会造成硬件元件如CP U 、芯片组及内存的损毁或减少其使用寿命。建议
您确实了解EasyTune 6 的各项功能才进行调整,否则可能造成系统不稳或其它不可预期的结果。
独特功能介绍 - 74 -
4-4 动态节能引擎 ™ 2 (Dynamic Energy Saver™ 2)介绍
「动态节能引擎
TM
2」 (Dynamic Energy SaverTM 2)
户只需通过友善的操作界面、简单的按钮运行,不需繁复的设置及调教程序,即可轻松体
验此项创新节能科技。此功能结合卓越的软硬件设计,搭配具动态节能引擎
(注一)
为技嘉科技最新开发的专利节能工具,用
TM
2功能的主
板,即能在不降低系统正常性能表现的状况下,协助系统达到最佳节能、并提升最大电能
效率,以达到真正节能且兼具高功率输出的系统运行。
使用界面介绍
A. 节能电表记录模式
「节能电表记录模式」开启时,动态节能引擎
的节能状态。
2
10
11
TM
2即自启动时间起,自动记录系统运行期间
14
15
13
3
4
5
6
7
8
9
12
1
16
17
「节能电表记录模式」各按钮功能说明
按钮功能说明
1 启动 /停止动态节能引擎功能 (预设值为关闭 )
2 目前 CPU电源消耗功率
3 目前最大节能累计数据
4 目前节能累计时间记录
5 节能电表记录 /时间归零钮
6 总计 (永久节能记录模式切换 )
7 计量 (节能电表记录模式切换 )
8 动态显示电源相数运行状态
9 显示目前节能中的设备
10 三段式节能调整功能 (预设值为 1)
11 高级设置功能
12 智能供电切换钮 (将电源相数分为两组进行切换 ) (预设值为关闭 )
13 关闭动态节能引擎操作界面并进入隐形模式
14 最小化动态节能引擎
15 显示动态节能引擎辅助说明
16 启动 /停止主板上的动态 LED灯显示功能 (预设值为开启 )
17 线上软件更新 (检查是否有新版的软件 )
(注二 )
•
以上图示仅供参考,实际内容可能因主板不同而有所差异,实际画面请以产品实物为准。
•
动态节能引擎所显示的任何数据仅供参考,实际数据会因不同设备或检测工具等而有所不同。
- 75 - 独特功能介绍
B. 永久节能记录模式
开启「永久节能记录模式」时,用户通过动态节能引擎
启动后,每次在开启状态下程序执行所节省的功率
(注三 )
TM
2的累计记录功能,记录从第一次
。
12 13
14
2
9
10
3
4
5 6
7
8
11
1
15
16
「永久节能记录模式」各按钮功能说明
按钮功能说明
1 启动 /停止动态节能引擎功能 (预设值为关闭 )
2 目前 CPU电源消耗功率
3 累计记录系统第一次启动动态节能引擎后,所有开启时所节省的功率
(注四 )
4 动态节能引擎第一次启动时间
5 总计 (永久节能记录模式切换 )
6 计量 (节能电表记录模式切换 )
7 动态显示电源相数运行状态
8 显示目前节能中的设备
9 三段式节能调整功能 (预设值为 1)
(注二 )
10 高级设置功能
11 智能供电切换钮 (将电源相数分为两组进行切换 ) (预设值为关闭 )
12 关闭动态节能引擎操作界面并进入隐形模式
13 最小化动态节能引擎
14 显示动态节能引擎辅助说明
15 启动 /停止主板上的动态 LED灯显示功能 (预设值为开启 )
16 线上软件更新 (检查是否有新版的软件 )
C. 隐形模式 (Stealth Mode)
当进入「隐形模式」,系统会自动依用户选择的最佳化设置持续进行节能操作,即使在重
新开机后,也无需再进入操作界面及重新设置。若用户欲更改设置或关闭动态节能引擎-强
化版,仅需开启操作界面并重新设置即可。
(注一) 使用动态节能引擎TM 2前请先确认BIOS设置程序中的「CPU Enhanced Halt (C1E)」及
「CPU EIST Function 」已设为「Enabled 」。
(注二 ) 1: Smart FAN/CPU(预设值 )、 2: Smart FAN/CPU/VGA/HDD、 3: Smart FAN/CPU/VGA/HDD/
Chipset/Memory。
(注三 ) 必须在不关闭动态节能引擎的状态下,永久节能记录模式才会持续累计每次开机后
系统所节省的功率,且不提供归零功能。
(注四) 当记录至99999999瓦后,动态节能引擎将自动归零重新累计。
独特功能介绍 - 76 -
4-5 Q-Share介绍 (极速共享 )
Q-Sh are 是一个简易及方便的数据共享工具。当您完成区域网络连线及Q-Sh are 设置后,即可
通过Q-Share 与网域内的电脑达到数据共享,充分地运用网络资源。
Q-Share使用说明
安装完成后,可以从「开始\ 所有程序\GIGABYTE\Q-Share.exe 」开启Q-Share 程序;在常驻程序
列找到图示 ,双击鼠标右键开启设置及数据共享。
画面一:尚未启动数据共享功能。 画面二:已启动数据共享功能。
选项功能说明
选项 说明
Connect ... 进入数据共享的电脑列表
Enable Incoming Folder ... 启动文件夹共享功能
Disable Incoming Folder ... 关闭文件夹共享功能
Open Incoming Folder : 打开共享的文件夹
C:\Q-ShareFolder
Change Incoming Folder : 变更共享的文件夹
C:\Q-ShareFolder
Update Q-Share ... 线上软件更新
About Q-Share ... 显示目前 Q-Share版本
Exit... 结束 Q-Share
(注 )
(注 ) 此选项只有在「尚未启动数据共享」的状态下,才能做变更。
- 77 - 独特功能介绍
4-6 Smart 6™介绍
技嘉Sm a rt 6
加强系统性能、缩短开机时间、安全平台管理及文件还原。
™ ( 注一 )
提供了六个系统管理程序,通过一个友善且方便的操作界面,即可轻松地
SMART QuickBoot(智能快速开机 )
SMART QuickBoot 可以加快系统开机处理速度,缩短等待进入操作系统的时间,让
系统开机更有效率。
使用说明:
请分别勾选「BIO S Q uic k B oot 」和「O S Q uic k Boot 」下方
「Enable 」,再按「Save 」按钮储存设置。
SMART QuickBoost(智能一键超频 )
SMART QuickBoost 提供快速和简易的CPU 超频操作界面,用户可选择三种CPU 性能
模式以增进CPU 性能。
使用说明:
请选择欲变更的性能模式并且重新开机,使其设置生效。
是否支持 Smart QuickBoost 功能,会因不同主板而有所差异。
独特功能介绍 - 78 -
SMART Recovery 2
Smart Recovery 2 可以让您每个小时自动将所选择的硬盘分割区备份成一个系统映
象文件,并且在需要的时候使用这些映像文件还原您的系统或文件。
「Smart Recovery 2 」主画面:
按钮 说明
设定 选择备份来源分割区及目地分割区
立即备份 马上执行备份动作
文件还原 ...
系统还原 ...
制作备份:
点击主画面的「设定」钮。在「设定」对话框出现后,指
定您的备份来源及目地分割区并按「确定」。初次备份将
在设定完成10 分钟后开始执行,之后每小时自动执行一次
备份。请注意,系统盘里的所有分割区将被预设为备份来
源,且备份目地分割区和来源分割区不能为同一个。
使用映象文件还原您的文件
使用映象文件还原您的系统
•
支持 Windows 7 及Windows Vista 操作系统。
•
仅支持NTFS 文件系统。
•
初次使用Smart Recovery 2 时,需先至「设定」选择备份
目地分割区。
•
「立即备份」功能需在登入Win dow s 操作系统10 分钟后
才能使用。
还原文件:
点击主画面的「文件还原」钮。在接下来跳出的视窗中使
用上方的时间轴选择一个之前备份的时间点,右方的窗格
将显示备份目地盘里的分割区备份文件(位于「My Backup 」
文件夹中),选择您想要恢复的文件并将它复制至别处。
- 79 - 独特功能介绍
使用 Smart Recovery 2 还原您的系统(仅适用于Windows 7) :
步骤:
1. 点击主画面的「文件还原」钮。
2. 选择存放备份文件的分割区。
3. 使用时间轴选择之前的备份时间点。
4. 选择在 该 时 间 点所 制 作 的 分 割区 备 份 , 并 按下 「 还
原」。
5. 确认您是否要立刻执行系统还原动作或是稍候再执行。
若选择立 刻执行,系统将立 即重新 开机并且进入W i n-
dows 还原环境,再依照画面指示进行系统还原。
•
若您的操作系统是 Win dows Vista,请参考以下方式使用
Windows原版安装光盘还原系统。
•
所有的文件及程序将会被删除并取代成您所选择的备份
文件里的数据,若需要请在还原前复制您的数据。
使用Windows 原版安装光盘还原系统:
若您的Windows 操作系统发生严重异常或是硬盘损坏时,您可以使用Windows 原版安装光盘进
行系统复原。
步骤:
1. 重新启动电脑,将 Windows安装光盘放入光驱,再由光驱开机。
2. Windows 安装画面出现后,选择您要使用的语言并按「下一步」。
3. 选择「修复您的电脑」。
4. 选择「使用您先前建立的系统映像恢复电脑」并按「下一步」。
5. 选择您要使用的映像文件再依据画面指示完成系统还原。
若需更进一步的使用说明,请参考 Smart Recovery 2软件内建的说明文件。
SMART DualBIOS(智能双备份 )
SMART DualBIOS 提供设置个人密码备忘录、重要日志备忘及提醒功能,并同时将
数据储存于主BIOS 及备份BIOS 中,避免因系统或硬盘损毁造成数据的遗失。
使用说明:
输入密码启动 后,即可设置个人的密码备 忘录、重要 日
志备忘及提醒,设置完成请按「S a ve 」储存设置 ,再 按
「Exit 」离开。
独特功能介绍 - 80 -
SMART Recorder(智能监控 )
SMART Recorder 为系统监控平台,可用来记录电脑开关机时间,并可监控磁盘中
是否有文件被移动或是复制到外接式存储设备
使用说明:
可分别勾选「ON/OFF Recorder 」或「File Monitor 」页面下方
的「Ena ble 」,变更开关机记录或文件复制记录,改变勾
选设置前需输入密码。
(注二)
。
SMART TimeLock(智能时间锁 )
SMART TimeLock 提供用户经由简单的规则及设置,有效率管理电脑的使用时间。
使用说明
(注三 )
:
直接点选左下角按钮 并输入密码,即可分别针对工作日
及假日设置可 使用时间及不可使用时间, 进行个人化 调
整,设置完成请按「Save 」储存设置,再按「Exit 」离开。
SMART TimeLock 提示页面:
预设关机时间前15 分钟及1 分钟会出现提醒画面,您可选择输入密
码延长使用时间或按「C ance l 」离开提醒画面。当到达预设关机时
间时,需输入密码延长使用时间,否则系统将自动关机。
(注一 ) 第一次启动 S mar t 6™时系统会要求您设定一组密码,此密码可启动或变更S MAR T D ual BIO S、
SMART Recorder或 SMART TimeLock 工具程序的设定。
(注二 ) 启动 SMA RT Rec or der将无法使用「安全地移除硬件」功能,请直接拔除外接式储存设备即可。
提醒您这样的动作可能会有硬件损毁或文件遗失的风险。
(注三 ) 您可至 BIOS设定程序设定「 User Password」,以避免其他用户变更系统时间。
- 81 - 独特功能介绍
4-7 Auto Green介绍
Auto Green 提供一个简易的程序界面,通过简单的设置让用户仅需经由蓝牙手机与系统连接
就能启动系统节能功能。当手机离开系统蓝牙接收器的检测范围时,系统即会进入设置的
节能模式。
Configuration页面说明:
在Auto Green 首页按「Configure 」可进入「Configuration 」页面。若要制
作蓝牙手机随身密钥,请选择「Configure BT devices 」再勾选要制作为随
身密钥的蓝牙手机
Green 重新扫描)。
制作蓝牙手机随身密钥:
选择要制作为随身密钥的手机后会出现如左图,输入一组用来与手机
配对用的密码(密码长度建议使用8~16个字符),接着在手机上输入相同
的密码以进行配对。
设置蓝牙功能:
在「O the r S ett ings 」页面可以设置蓝牙设备扫描的时间、次数及关闭
硬盘 电源 的时间 ,以确 认蓝牙 手机随 身密 钥是否 在电脑 的搜寻 范围
内,当进入节能模式时间过久则关闭硬盘电源。完成设置之后,请按
「Set 」使其设置值生效,再按「Exit 」离开。
•
Device Scan Time (sec.):
设置蓝牙设备扫描的时间,时间以每 5秒单位,调整幅度为 5秒至 30秒。 Auto Green会以此设置的时间来
扫描蓝牙手机随身密钥是否存在。
•
Rescan Times:
设置蓝牙设备扫描的次数,调整幅度为 2次至 5次。当未搜寻到蓝牙手机随身密钥时, A uto Gree n会以
此设置持续扫描,若到达设置的次数仍未搜寻到蓝牙手机随身密钥时,系统将会进入您所选择的节
能模式。
•
Turn off HD:
设置关闭硬盘电源的时间。若系统闲置时数超过所设置的时间,将会关闭硬盘电源。
选择系统节能模式:
请依个人的需求在Auto Green首页选择系统节能模式,再按「Save 」储存
设置。
按钮 说明
Standby 进入 Power on Suspend模式
Suspend 进入 Suspend to RAM模式
Disable 关闭此功能
当使用 随货附赠的蓝牙 接收 器
时,要唤醒系统不需要按电源键即可恢复原先的工作状态。
(注一 )
(若有未列出的蓝牙手机,请按「 Refresh」让 Auto
要进行蓝牙手机随身密钥制作前,请确认您的主板已具备蓝
牙接收器,且手机的蓝牙及搜寻功能已开启。
(注二)
且节能 模式设置为S us p e n d
(注一 ) 如果您的手机已经被拿来当 Auto Green的 Key,并且启动 Auto Green的功能时,就不能再用来连接
其他蓝牙设备。
(注二 ) 是否附赠此蓝牙接收器依机种而定,安装此蓝牙接收器前请先关闭其他的蓝牙接收器。
独特功能介绍 - 82 -
4-8 eXtreme Hard Drive (X.H.D)介绍
GIGABYTE eXtreme Hard Drive (X.H.D)
为 RAID 0磁盘阵列的情况下,当检测到系统有新增 SATA硬盘时,即启动
X.H.D程序并可通过一键安装快速建立 RAID 0模式,省略繁复的设置流
程,提升硬盘读取及储存性能。
A. 建立 RAID就绪系统
步骤一:BIOS 设置
将BIOS 设置程序「Integrated Peripherals 」中的「eXtreme Hard Drive (XHD) 」选项设为「En-
abled 」,开启
步骤二:安装RAID 驱动程序及操作系统
X.H.D 程序支持Windows 7/Vista/XP 操作系统,在安装操作系统前,必须先载入主板的SATA 芯片
驱动程序,若没有载入,在操作系统安装过程中,系统可能无法辨识此硬盘。(详细的说明
介绍请参考第五章-「安装SATA RAID/AHCI驱动程序及操作系统」)。
步骤三:安装主板驱动程序
操作系统安装完成后,放入主板驱动程序光盘,您可按下「Xp res s Insta ll 完整安装」自动为
您安装主板的驱动程序,X.H.D 程序也将一并被安装,或点选「软件应用程序」页面单独安
装X.H.D 程序。
Intel
SATA控制器的 RAID功能。
(注一 )
提供您在 RAID就绪系统或系统已
B. GIGABYTE eXtreme Hard Drive (X.H.D)
使用说明
启动X.H.D 程序前,请确认新增的SATA 硬盘容量大
于或等于RAI D 就绪系统的硬盘;若之前系统已有
磁盘阵列,则新增的S ATA 硬盘容量需大于或等于
磁盘阵列中容量最大的硬盘。
1. 自动建立 RAID 0 模式:
点选「 Auto」,即可一键安装,快速建立 RAID 0模式。
2. 手动建立 RAID模式
点选「 Manual」,可连接Intel快速储存技术工具,请依个人的需求及设备,选择建立RAID
(注三 )
:
RAID 1或其他支持的 RAID模式。
3. 离开 X.H.D程序:
点选「 Cancel」,即可离开 X.H.D程序。
(注一 ) X.H.D程序仅支持 Intel芯片组控制的 SATA插座。
(注二 ) 提醒您执行 X.H.D程序请先将数据备份,以避免硬件损毁或文件遗失造成的风险。
(注三 ) 若使用手动建立非 RAID 0模式,之后将无法启动「 Auto」自动建立 RAID 0模式功能。
(注二 )
:
0、
- 83 - 独特功能介绍
4-9 Cloud OC介绍
Clou d OC
以连接到网络浏览器的设备为电脑进行超频,包括各种智能型手机、
iP hone、笔记本电脑…等。只要通过网络或蓝牙
Cloud OC服务器,便可轻松享受 Cloud OC的三大功能,包括: Tuner (性能调校 )、 System Info
(系统状态监控 )及 Control (远端遥控 )。
A. 启动 Cloud OC
步骤一:
第一次启动Cloud OC 时,系统会要求您设定一组密码,此密码为登入Cloud OC 服务器之密码。
步骤二:
至网络 的设备的浏览器 中输 入此网址,即可 进入
Cloud OC 服务器。
B. 使用说明
(注三 )
(注一 )
是一个简易的超频程序。藉由 Clou d OC您可以通过任何可
(注二 )
连上浏览器并登入
步骤三:
在 通 知 区 域 中 找 到
Cloud OC 图示 ,在图
示按 右 键 选 择 「 S ta rt
S e r v e r 」 即 可 开 启
「Cloud OC Server 」。
「Clo ud O C Server 」会
提供 C lo ud O C 服务 器
位址 , 在 任 何已 连 接
•
「 Tuner」 (性能调校 ):
Tuner 选项卡提供了全方位的调校选项,包括 CPU、内存及 PCIe的频
率或电压…等。在需要调校的选项中按「+ 」「-」按钮或直接在栏
位输入数值,再按「Set XXXX 」即完成设定。
会看到您的系统状态。
出现C lou d OC 网
页后 点选「 L og -
i n 」, 再 输 入 先
前设定的密码后
按「S end 」,就
•
「 System Info」 (系统状态监控 ):
System Info 选项卡让您随时监控 CPU温度、风扇转速、 CPU电压和系
统温度等系统运行状况。
•
「 Control」 (远端遥控 ):
Control 选项卡让您控制系统的电源设定,包括重新开机、关机、待
命及休眠等选项。
(注一) Cloud OC程序支持Windows 7/Vista/XP操作系统,若使用Windows XP,请将Internet Explorer更新至7.0 (含)以
上版本。 使用C lo ud OC 时,请确认网络连接状态, 当网络断线或是远端电 脑关机、待命、休眠中,
Cloud OC 将无法连接至远端电脑。
(注二 ) 蓝牙须支持 PAN (Personal Area Network)功能。
(注三 ) 可使用的功能会因不同主机板而有所差异。
独特功能介绍 - 84 -
4-10 线路汇整功能 (Teaming)介绍
此主板具备双网络连接端口并内建线路汇整功能(Teaming),可以连接两个单独网络为单一网
络传输端口,以提供两倍的网络传输频宽,能够更有效率地进行数据传播与提高远距视频
传输品质。此外,双网络连接端口所兼并的网络传输容错功能,也可避免单一传输端口故
障时所造成的不便。
•
即使启动线路汇整功能,网络的传输速率仍然会受您的网络环境或状态影响。
•
若需执行线路汇整功能(Tea ming) 或合并频宽技术(Bo nding) ,搭配的网络交换机或路由器必须
符合IE EE 802.3ad LAC P ( 链接聚化控制协议)标准。更多设置相关信息请参考使用的网络交换
机或路由器用户手册。
在「Realtek Ethernet Diagnostic Utility 」项目
按下「安装」。
步骤一:
放入主板驱动程序光盘后选 择「软件应用
程序\ 安装应用程序」,在「Realtek Ethernet
Diagnostic Utility 」按下「安装」以进行安装,
完成后请重新开机。
步骤三:
点选「Teami ng 」后,再按「C rea te Team 」
按钮。
步骤五:
建立成功后,会出现第三组 的虚拟网络介
面。进入「区域连线」检视 ,即可看到连
线速度为2.0 Gbps 。
步骤二:
点选开始 ,选择「所有程序\ Realtek\ Diag-
nostic Utility\ Realtek Ethernet Diagnostic Utility 」,
即可启动此程序。
步骤四:
请输 入 线 路 汇整名称
(Te a m Name,例如:
Te am in g), 再 依 据您
的集 线 器 规 格来设置
Tea ming 模式。最后,
勾选 两 个 网 络介面再
按「OK 」按钮。
移除线路汇整功能:
若要移除已建立的线路汇整 功能,请点选
先前建立的线路汇整名称(例如:Teaming) ,
再按「Remove 」按钮。
- 85 - 独特功能介绍
独特功能介绍 - 86 -
第五章 附录
5-1 如何构建 Serial ATA硬盘
若要构建完整的 SATA硬盘,您必须完成以下的步骤:
A. 安装 SATA硬盘。
B. 在 BIOS程序设置中设置 SATA控制器模式。
C. 进入 RAID BIOS,设置 RAID模式。
D. 安装 SATA RAID/AHCI驱动程序及操作系统。
事前准备:
•
两颗(以上)的SATA硬盘。(为达到最佳的性能,请使用相同型号及相同容量的S ATA硬盘。)
若不制作RAID准备一颗硬盘即可。
•
Windows 7 、 Vista或 XP操作系统的安装光盘。
•
主板的驱动程序光盘。
•
USB软驱 (安装 Windows XP时使用 )。
•
一张空白且已格式化的软盘(安装Windows XP时使用)。
5-1-1 设置 Intel Z68 SATA控制器模式
A. 安装 SATA硬盘
请将准备好的SATA 硬盘接上S ATA 数据传输线及电源线,并分别接至主板上的SATA 插座,若
主板支持一组以上的SATA控制芯片,请参考第一章-「硬件安装」的说明,确认您所连接的
SATA插座是由哪一颗芯片支持(例如此主板上的 SATA3_0、SATA3_1
SATA2_4及 SATA2_5插座为 Z68芯片组所支持)。最后再接上电源供应器的电源插头。
(注一 )
(注二 )
(注三 )
、 SATA2_2、 SATA2_3、
(注一 ) 若不制作 RAID,可以跳过此步骤。
(注二 ) 只有 SATA通道被设为 AHCI及 RAID模式时才需安装。
(注三 ) SATA 6Gb/s插座与 SATA 3Gb/s插座混用构建 RAID功能时,性能将依连接的设备而定。
- 87 - 附录
B. 在 BIOS程序设置中设置 SATA控制器模式
请确认在BIOS 程序设置中SATA控制器的设置是否正确。
步骤一:
电源开启后BIO S 在进行P OST 时,按下<Del ete> 键进入BIO S 设置程序。若要制作RAI D ,进入
「Integrated Peripherals 」将「PCH SATA Control Mode」选项设为「RAID(XHD)」(图1);若不制作
RAID ,则将此选项依需求设为「IDE 」或「AHCI 」(预设值:IDE) 。
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
eXtreme Hard Drive (XHD) [Disabled]
PCH SATA Control Mode [RAID(XHD)]
SATA Port0-3 Native Mode [Enabled]
USB Controllers [Enabled]
USB Legacy Function [Enabled]
USB Storage Function [Enabled]
Azalia Codec [Auto]
Onboard H/W 1394 [Enabled]
Onboard H/W LAN1 [Enabled]
Onboard H/W LAN2 [Enabled]
SMART LAN1 [Press Enter]
SMART LAN2 [Press Enter]
Onboard LAN1 Boot ROM [Disabled]
Onboard LAN2 Boot ROM [Disabled
Onboard USB3.0 Controller [Enabled]
USB3.0 Turbo [Disabled]
Onboard USB3.0 Controller2 [Enabled]
GSATA3 Controller [Enabled]
GSATA3 Ctrl Mode [IDE]
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
步骤二:
离开BIOS 程序设置并储存设置结果。
Integrated Peripherals
图1
Menu Level
Item Help
此部分所提及的BIOS 程序设置选项及其叙述,并非所有主板皆相同,需依您所选购
的主板及BIOS 版本而定。
附录 - 88 -
C. 进入 RAID BIOS,设置 RAID模式
若要制作SATA硬盘的磁盘阵列,必须进入RAID BIOS设置SATA RAID模式。若不制作RAID,可
以跳过此步骤。
步骤一:
在BIOS POS T 画面后,进入操作系统之前,会出现如以下的画面(图2) ,按<C trl> + <I> 键即可
进入RAID BIOS 设置程序。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
RAID Volumes :
None dened.
Physical Devices :
Port Device Model Serial # Size Type/Status(Vol ID)
0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk
1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk
Press <CTRL - I> to enter Conguration Utility..
图2
步骤二:
按下<Ctrl> + <I> 后会出现RAID 设置程序主画面。(图3)
建立磁盘阵列(Create RAID Volume)
在「Create RAID Volume 」选项按<Enter> 键来制作RAID 磁盘。
1. Create RAID Volume
2. Delete RAID Volume
RAID Volumes :
None dened.
Physical Deivces :
Port Device Model Serial # Size Type/Status(Vol ID)
0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk
1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
[ MAIN MENU ]
3. Reset Disks to Non-RAID
5. Exit
[ DISK/VOLUME INFORMATION ]
4. Recovery Volume Options
[hi]-Select [ESC]-Exit [ENTER]-Select Menu
图 3
- 89 - 附录
步骤三:
进入「CREATE VOLU ME MENU」画面,可以在「Name」选项自订磁盘阵列名称,字数最多
可至16个字母但不能有特殊字符,设置好后按<Enter>键。选择要制作的RAID模式(RAID Level)
(图4) 。RAID模式选项有:RAID 0、RAID 1、Recovery、RAID 10及RAID 5 (可选择的RAID模式会
依据所安装的硬盘总数而定)。选择好RAID模式后,再按<Enter>键继续进行后面的步骤。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : RAID0(Stripe)
Disks : Select Disks
Strip Size : 128KB
Capacity : 111.7 GB
Sync : N/A
Create Volume
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
[ CREATE VOLUME MENU ]
[ HELP ]
RAID0: Stripes data (performance).
图4
步骤四:
在「Dis k s 」选项选择要制作磁盘阵列的硬盘。若只有安装两颗硬盘,则此两颗硬盘将被自
动设为磁盘阵列。接下来请选择磁盘窗口大小(Strip Size) ( 图5) ,可调整大小从4 KB 至128 KB 。
设置完成后,再按<Enter> 键设置磁盘阵列容量(Capacity) 。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : RAID0(Stripe)
Disks : Select Disks
Strip Size : 128KB
Capacity : 111.7 GB
Sync : N/A
Create Volume
The following are typical values:
RAID0 - 128KB
RAID10 - 64KB
RAID5 - 64KB
[ CREATE VOLUME MENU ]
[ HELP ]
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
图5
附录 - 90 -
步骤五:
设置好磁盘阵列容量后,再按<Ent er>键移至「Cre ate Volum e」(建立磁盘)选项。在「C rea te
Volume」按下 <Enter>键即可开始制作磁盘阵列。当确认信息出现时,确定制作磁盘阵列请按
<Y>,取消请按 <N> (图 6)。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : RAID0(Stripe)
Disks : Select Disks
Strip Size : 128 MB
Capacity : 111.7 GB
Sync : N/A
Create V olume
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
WARNING : ALL DATA ON SELECTED DISKS WILL BE LOST.
[ CREATE VOLUME MENU ]
[ HELP ]
Are you sure you want to create this volume? (Y/N) :
Press ENTER to create the specied volume.
图6
完成后在「DISK/VOLUME INFORMATION 」即可看到建立好的磁盘阵列详细数据,例如磁盘
阵列模式、窗口大小、磁盘阵列名称及磁盘阵列容量等(图7) 。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
[ MAIN MENU ]
1. Create RAID Volume
2. Delete RAID Volume
[ DISK/VOLUME INFORMATION ]
RAID Volumes :
ID Name Level Strip Size Status Bootable
0 Volume0 RAID0(Stripe) 128KB 223.6GB Normal Yes
Physical Devices :
Port Device Model Serial # Size Type/Status(Vol ID)
0 ST3120026AS 3JT354CP 111.7GB Member Disk(0)
1 ST3120026AS 3JT329JX 111.7GB Member Disk(0)
5. Exit
3. Reset Disks to Non-RAID
4. Recovery Volume Options
[hi]-Select [ESC]-Exit [ENTER]-Select Menu
图7
在主画面按<Esc> 键或选择「5. Exit 」再按<Enter> 键即可离开此RAID 设置程序。
按下来就可以进行操作系统的安装了。
- 91 - 附录
建立复原阵列(Recovery Volume Options)
Intel 快速复原技术 (Rapid Recover Technology) 提供数据保护功能, 用户可以便利的复原方式复
原数据,使系统恢复运行状态。它使用RAID 1 技术将主硬盘(Master Drive) 数据备份到复原硬
盘(Recovery Drive) ,也可以把复原硬盘的数据复原至主硬盘中。
注意事项:
•
复原硬盘的容量需大于或等于主硬盘
•
Recovery Volume 仅能由两颗硬盘组成,且磁盘阵列及复原阵列无法同时被建立,例:若您
已经制作一复原阵列,就无法再建立磁盘阵列了。
•
在预设状态下,操作系统内仅可看到主硬盘,复原硬盘为隐藏状态
步骤一:
RAID 设置程序主画面选择「1. Create RAID Volume 」(图8) 。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
[ MAIN MENU ]
1. Create RAID Volume
2. Delete RAID Volume
[ DISK/VOLUME INFORMATION ]
RAID Volumes :
None dened.
Physical Disks :
Port Drive Model Serial # Size Type/Status(Vol ID)
0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk
1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk
[hi]-Select [ESC]-Exit [ENTER]-Select Menu
5. Exit
3. Reset Disks to Non-RAID
4. Recovery Volume Options
图8
步骤二:
设置完阵列名称后,将「RAID Level 」设为「Recovery 」再按<Enter> 键(图9) 。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : Recovery
Disks : Select Disks
Strip Size : N/A
Capacity : 0.0 GB
Sync : Continuous
Create Volume
[ CREATE VOLUME MENU ]
[ HELP ]
Recovery: Copies data between a master and a recovery disk.
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
图9
附录 - 92 -
步骤三:
在「Select Disks」处按<Enter>键。「SELECT DISKS」画面中,请在要设为主硬盘的硬盘上按
<Tab>,并在要设为复原硬盘的硬盘上按<Sp a ce>键 (请确定复原硬盘的容量大于或等于主硬
盘)。最后请按<Enter>确定(图10)。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : Recovery
Disks : Select Disks
Strip Size : 128KB
Capacity : 223.6 GB
Port Drive Model Serial # Size Type/Status
Create V olume
M0 ST3120026AS 3JT354CP 111.7GB Non-RAID Disk
R1 ST3120026AS 3JT329JX 111.7GB Non-RAID Disk
Select 1 Master and 1 Recovery disk to create volume.
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
Recovery: Copies data between a master and a recovery disk.
[hi]-Prev/Next [TAB]-(M)aster [SPACE]-(R)ecovery [ENTER]-Done
[ CREATE VOLUME MENU ]
[ SELECT DISKS ]
[ HELP ]
Choose the RAID level:
RAID0: Stripes data (performance).
RAID1: Mirrors data (redundancy).
RAID10: Mirrors data and stripes the mirror .
RAID5: Stripes data and parity .
步骤四:
图10
在「Sync 」项目下选择「Continuous 」或「On Request 」(图11)。持续更新(Continuous Update)可
以让主硬盘数据内容有更改且两颗硬盘皆安装至系统时持续自动将数据复制到复原硬盘。
根据请求更新(Update On Request) 可以让用户自行至操作系统内使用「Intel 快速储存技术」工
具更新复原硬盘。根据请求更新也可让用户将主硬盘数据恢复至最近一次备份的状态。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name : Volume0
RAID Level : Recovery
Disks : Select Disks
Strip Size : N/A
Capacity : 0.0 GB
Sync : Continuous
Create Volume
[hi]-Change [TAB]-Next [ESC]-Previous Menu [ENTER]-Select
[ CREATE VOLUME MENU ]
[ HELP ]
Select a sync option:
On Request: volume is updated manually
Continuous: volume is updated automatically
图11
步骤五:
最后请至「Create Volume 」处按<Enter> 键开始建立,完成所有设置。
- 93 - 附录
清除磁盘阵列(Delete RAID Volume)
若要清除已建立的磁盘阵列,请在主画面选择「 Dele te R AID Volum e」选项,当「 DEL ETE
VOLUME MENU」画面出现时,以方向键选择要删除的磁盘阵列并按下 <Delete>键。当确认信
息出现时,确定删除磁盘阵列请按 <Y>,取消请按 <N> (图 12)。
Intel(R) Rapid Storage Technology - Option ROM - 10.1.0.1008
Copyright(C) 2003-10 Intel Corporation. All Rights Reserved.
Name Level Drives Capacity Status Bootable
Volume0 RAID0(Stripe) 2 223.6GB Normal Yes
[hi]-Select [ESC]-Exit [DEL]-Delete Volume
[ DELETE VOLUME MENU ]
[ DELETE VOLUME VERIFICATION ]
ALL DATA IN THE VOLUME WILL BE LOST!
(This does not apply to Recovery volumes)
Are you sure you want to delete "Volume0"? (Y/N) :
Deleting a volume will reset the disks to non-RAID.
WARNING: ALL DISK DATA WILL BE DELETED.
(This does not apply to Recovery volumes)
[ HELP ]
图12
附录 - 94 -
5-1-2 设置 Marvell 88SE9128 SATA控制器模式
A. 安装 SATA硬盘
请将准备好的SATA 硬盘接上S ATA 数据传输线及电源线,并分别接至主板上的SATA 插座。有
一组
Marv ell 88SE9128
插座。最后再接上电源供应器的电源插头。
B. 在 BIOS程序设置中设置 SATA控制器及磁盘阵列
请确认在BIOS 程序设置中SATA控制器的设置是否正确。
步骤一:
电源开启后BIO S 在进行P OST 时,按下<Del ete> 键进入BIO S 设置程序。若要制作RAI D ,进入
「Integrated Peripherals 」。请参考以下表格开启不同控制器RAID 功能及BIOS 选项。「GSATA3
Ctrl Mode 」及「eSATA3 Ctrl Mode 」可依用户需求选择IDE 或AHCI 模式(图1) 。若选择AHCI 模式,
则安装Windows XP 操作系统时需载入AHCI 驱动程序。详细说明请参考「
控制器 对应插座 BIOS 选项及设置
Marvell GSATA3_6/7 将 「GSATA3 Controller」设为「Enabled
88SE9128 将 「GSATA3 Ctrl Mode」 设为 「 IDE
Marvell eSATA 插座 将 「eSATA3 Controller」设为「Enabled
88SE9128 将 「eSATA3 Ctrl Mode」设为「 IDE
SMART LAN1 [Press Enter]
SMART LAN2 [Press Enter]
Onboard LAN1 Boot ROM [Disabled]
Onboard LAN2 Boot ROM [Disabled
Onboard USB 3.0 Controller [Enabled]
Turbo USB 3.0
Onboard USB 3.0 Controller2 [Enabled]
GSATA3 Controller [Enabled]
GSATA3 Ctrl Mode [IDE]
GSATA3 Transaction Mode [Fw Mode]
GSATA3 RAID Conguration [Press Enter]
eSATA3 Controller [Enabled]
eSATA3 Ctrl Mode [IDE]
eSATA3 Transaction Mode [Fw Mode]
eSATA3 RAID Conguration [Press Enter]
SATA3 Firmware Selection [Auto]
控制器控制主板上的 GSATA3_6/7插座,另一组则控制后方面板的 eS ATA
5-1-3
」章节。
」
AHCI
」或「
」
」
AHCI
」或「
CMOS Setup Utility-Copyright (C) 1984-2011 Award Software
Integrated Peripherals
Menu Level
」
Item Help
: Move Enter: Select +/-/PU/PD: Value F10: Save ESC: Exit F1: General Help
higf
F5: Previous Values F6: Fail-Safe Defaults F7: Optimized Defaults
图1
步骤二:
若要制作磁盘阵列,请确定「GSATA3 Transaction Mode 」/ 「eSATA3 Transaction Mode」已设为
「Fw Mode 」。接下来在「GSATA3 RAID Configuration 」/ 「eSATA3 RAID Configuration 」选项按
<Enter> 键」进入 SATA RAID BIOS 设置程序。若不制作RAID ,可以跳过此步骤。
步骤三:
离开BIOS 程序设置并储存设置结果。
此部分所提及的BIOS 程序设置选项及其叙述,并非所有主板皆相同,需依您所选购
的主板及BIOS 版本而定。
- 95 - 附录
C. 设置磁盘阵列
建立磁盘阵列:
若要建立磁盘阵列,请将光标移至「HBA 0 : Marvell 0 」选项按<Enter> 键来制作RAID 磁盘。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Topology Information
HBA 0 : Marvell 0
Virtual Disks
Free Physical Disks
PD 0: WDC WD800JD-22L
PD 8: WDC WD800JD-22L
Help
Marvell RAID on chip controller.
ENTER: Operation F10: Exit/Save ESC: Return
Vendor ID : 1B4B
Device ID : 91A3
Revision ID : B1
BIOS Version : 1.0.0.1029
Firmware Version : 2.2.0.1113
PCIe Speed rate : 5.0Gbps
Congure SATA as : IDE Mode
Supported Mode : RAID 0 RAID 1
图2
请在「Free Phys ical Disks 」选项下按空白键选取要制作磁盘阵列的硬盘,被选取的硬盘前面
会出现* 号,全部选取完成后请按<Enter> 键。(图
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Topology Information
HBA 0 : Marvell 0
Virtual Disks
Free Physical Disks
* PD 0: WDC WD800JD-22L
* PD 8: WDC WD800JD-22L
3)
Port ID : 0
PD ID : 0
Type ID : SATA PD
Status : Uncongured
Size : 114472MB
Feature Support : 1.5G 48Bit
Current Speed : 1.5G Mode
Model : WDC WD800JD-22LS
Serial : WD-WMAM9W736333
FW version : 3.18
Help
Use space bar to select the free disks to be used in the array.
ENTER: Operation SPACE: Select F10: Exit/Save ESC: Return
图3
附录 - 96 -
以< h>或<i>键移动光标至每个需设置的项目,再按<En ter>键显示可选择的选项,依序设置
制作磁盘阵列。(图4)
步骤:
1. RAID Level:选择要制作的磁盘阵列模式,选项有 RAID 0 (Stripe)、 RAID 1 (Mirror)。
2. Stripe Size:选择需要的磁盘窗口大小,选项有 32 KB、 64 KB。
3.
Name:输入磁盘阵列名称,字数最多可至 10个字母但不能有特殊字符。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Congure -> Select free disksCreate Virtual Disk
HBA 0 : Marvell 0
Virtual Disks
Free Physical Disks
* HDD 0: WDC WD800JD-22L
* HDD 1: WDC WD800JD-22L
Help
Virtual disk congurations.
ENTER: Select F10: Exit/Save ESC: Return
RAID Level : RAID 0
Max Size (MB) : 152378
Stripe Size : 64KB
Quick Init : Yes
Name : Default
Threshold(%) : 90
Next
图 4
4. Next:完成以上设置请至「 Next」项目,按 <Enter>键,确认建立磁盘阵列。当确认信息出
现时,确定制作磁盘阵列请按 <Y>,取消请按 <N> (图 5)。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Congure -> Select free disksCreate Virtual Disk
HBA 0 : Marvell 0
Virtual Disks
Free Physical Disks
* HDD 0: WDC WD800JD-22L
* HDD 1: WDC WD800JD-22L
Create Virtual Disk
Do you want to create this virtual disk?
Y es N o
RAID Level : RAID 0
Max Size (MB) : 152378
Stripe Size : 64KB
Quick Init : Yes
Name : Default
Threshold(%) : 90
Next
Help
Virtual disk congurations.
ENTER: Select F10: Exit/Save ESC: Return
图 5
- 97 - 附录
制作完成后,可以在「 Topology」的「 Virtual Disks 」选项下看到已设置好的磁盘阵列 (图 6) 。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Topology Information
HBA 0 : Marvell 0
Virtual Disks
New_VD
HDD 0: WDC WD800JD-22L
HDD 1 : WDC WD800JD-22L
Free Physical Disks
Help
Marvell RAID on chip controller.
ENTER: Operation F10: Exit/Save ESC: Return
Vendor ID : 1B4B
Device ID : 91A3
Revision ID : B1
BIOS Version : 1.0.0.1029
Firmware Version : 2.2.0.1113
PCIe Speed rate : 5.0Gbps
Congure SATA as : IDE Mode
Supported Mode : RAID 0 RAID 1
图 6
5. 储存设置并离开:设置好磁盘阵列要离开 RAID设置程序前,请务必在主画面选择按 <F10>
键。确定离开请按 <Y>,取消请按 <N> (图 7)。按下来就可以进行操作系统的安装了。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Topology Information
HBA 0 : Marvell 0
Virtual Disks
New_VD
HDD 0: WDC WD800JD-22L
HDD 1: WDC WD800JD-22L
Free Physical Disks
Exit
Do you want to exit from Marvell BIOS Setup?
Y es N o
Vendor ID : 1B4B
Device ID : 91A3
Revision ID : B1
BIOS Version : 1.0.0.1029
Firmware Version : 2.2.0.1113
PCIe Speed rate : 5.0Gbps
Congure SATA as : IDE Mode
Supported Mode : RAID 0 RAID 1
Help
Marvell RAID on chip controller.
ENTER: Operation F10: Exit/Save ESC: Return
图7
附录 - 98 -
删除磁盘阵列:
若要清除已建立的磁盘阵列,请在主画面选择要移除的磁盘阵列(例如:VD 0: New_V D) 并按
下<Enter> 键,此时会出现「Delete 」选项,再按<Enter> 键,当确认信息出现时,确定删除磁
盘阵列请按<Y> ,取消请按<N> ( 图8) 。
Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd.
Topology Information
HBA 0 : Marvell 0
Virtual Disks
New_VD
HDD 0: WDC WD800JD-22L
HDD 1: WDC WD800JD-22L
Free Physical Disks
Help
Marvell RAID on chip controller.
ENTER: Operation F10: Exit/Save ESC: Return
Delete Virtual Disk
Do you want to delete this virtual disk?
Y es N o
Vendor ID : 1B4B
Device ID : 91A3
Revision ID : B1
BIOS Version : 1.0.0.1029
Firmware Version : 2.2.0.1113
PCIe Speed rate : 5.0Gbps
Congure SATA as : IDE Mode
Supported Mode : RAID 0 RAID 1
图8
在操作系统内安装Marvell Storage Utility :
您也可以在操作系统内安装Mar vell Stor age U til ity 来建立磁盘阵列或查看目前磁盘阵列的状
态。若要安装Marvell Storage Utility ,请插入主板驱动程序光盘,然后到「软件应用程序\ 安装
应用程序」选项卡,选择「Marvell Storage Utility 」进行安装。请注意:安装完成后,若要开
启Marvell Storage Utility ,您所输入的用户名称及密码需与进入操作系统时的相同,若无设置
开机密码,则直接按<Login> 键即可进入Marvell Storage Utility 。
- 99 - 附录
5-1-3 安装 SATA RAID/AHCI驱动程序及操作系统
完成BIOS 的设定后,您可以开始安装操作系统至SATA硬盘中。
A. 安装 Windows 7/Vista
由于Windows 7/Vista 已内建SATA RAID/AHCI控制器的驱动程序,您不需在安装操作系统过程加
载驱动程序。为确保系统效能及兼容性,建议在安装操作系统后,使用主板光盘「X pre ss
Install 」功能安装所有主板驱动程序。
B. 安装 Windows XP
安装Windows XP 前,请先安装USB 软盘驱动器至您的计算机,因为您必需在安装 Windows XP
时从软盘加载主板的SATA RAID/AHCI驱动程序。如果没有加载驱动程序,那么在操作系统安
装过程中,系统可能无法辨识此硬盘。请参考以下方法将驱动程序复制至软盘。
方法一:
• 若要复制Intel Z68 SATA RAID/AHCI控制器的驱动程序,请将「\BootDrv\iRST\32Bit」文件夹内
的所有文件复制至软盘。(若要安装Windows 64-bit,请复制「64Bit」文件夹里的文件。)
• 若要复制 Marvell 88SE9128 AHCI驱动程序,请将「 \BootDrv\Marvell\AHCI\Floppy32」文件夹
内的所有文件复制至软盘。(若要安装Windows 64-bit,请复制「Floppy64」文件夹里的文件。)
方法二:
步骤:
1:使用另一操作系统并放入主板驱动程序光盘。
2:进入光盘中「 Boot Drv」文件夹,双击「 M enu.e xe」文件后会出现「命令提示字符」画
面,内含如图 1的控制器选单。
3:放入空白磁盘 (若您使用的是 USB软盘驱动器,请先确认它已被指定为 A磁盘 )。依所要安
装的操作系统按下 SATA控制器驱动程序代码后再按 <Enter> 键。以图 1 的选单为例:
• 若是将磁盘阵列建构在由 Intel Z68 SATA控制器所接出的硬盘中且欲安装 Windows XP 32-
bit操作系统,请选择「 8) Intel Rapid Storage driver for 32bit system」。
• 若是将磁盘阵列建构在由 Ma r vel l 88SE9128 SATA控制器所接出的硬盘中且设为 AHCI模
式,请选择「 5) Marvell AHCI driver for 32bit system」或「 6) Marvell AHCI driver for 64bit system」。接着计算机即会自动复制所需的文件至磁盘中。完成后请按任意键离开。
图1
附录 - 100 -
