GA-P61-S3-B3
GA-P61-S3P
使用手册
Rev. 1101
12MSC-P61S3B-1101R
Sept. 15, 2011
GA-P61-S3-B3/GA-P61-S3P
Motherboard
Sept. 15, 2011
Motherboard
GA-P61-S3-B3/
GA-P61-S3P
版权
©
2011年，技嘉科技股份有限公司，版权所有。
本使用手册所提及的商标与名称，均属其合法注册的公司所有。
责任声明
本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。
本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。
本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。
未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版
本使用手册内容。
为了协助您使用技嘉主板，请仔细阅读【使用手册】。
产品相关信息，请至网站查询：http://www.gigabyte.cn/
产品版本辨识
您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例
如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动
程序或参考其他技术数据时，请注意产品版本的标示。
范例：
目 录
GA-P61-S3-B3/GA-P61-S3P主板配置图 .....................................................................5
GA-P61-S3-B3/GA-P61-S3P主板功能框图 ................................................................6
第一章 硬件安装 .......................................................................................................7
1-1 安装前的注意事项 ......................................................................................... 7
1-2 产品规格 .......................................................................................................... 8
1-3 安装中央处理器 ...........................................................................................10
1-4 安装内存条 .................................................................................................... 11
1-5 安装适配卡 .................................................................................................... 11
1-6 后方设备插座介绍 ....................................................................................... 12
1-7 插座及跳线介绍 ...........................................................................................13
第二章 BIOS 程序设置 ............................................................................................20
2-1 开机画面 ........................................................................................................ 20
2-2 BIOS设定程序主画面 ................................................................................... 21
2-3 MB Intelligent Tweaker(M.I.T.) (频率/电压控制) ............................................ 22
2-4 Standard CMOS Features (标准CMOS设定) ................................................. 28
2-5 Advanced BIOS Features (高级BIOS功能设定) ........................................... 29
2-6 Integrated Peripherals (集成外设) .................................................................. 31
2-7 Power Management Setup (省电功能设定) .................................................. 32
2-8 PC Health Status (电脑健康状态) ................................................................. 34
2-9 Load Fail-Safe Defaults (载入最安全预设值) .............................................. 35
2-10 Load Optimized Defaults (载入最佳化预设值) ............................................ 35
2-11 Set Supervisor/User Password (设定管理员/用户密码) ............................. 36
2-12 Save & Exit Setup (储存设定值并结束设定程序) ..................................... 36
2-13 Exit Without Saving (结束设定程序但不储存设定值) .............................. 37
第三章 驱动程序安装 ............................................................................................37
管理声明 .................................................................................................................. 38
- 4 -

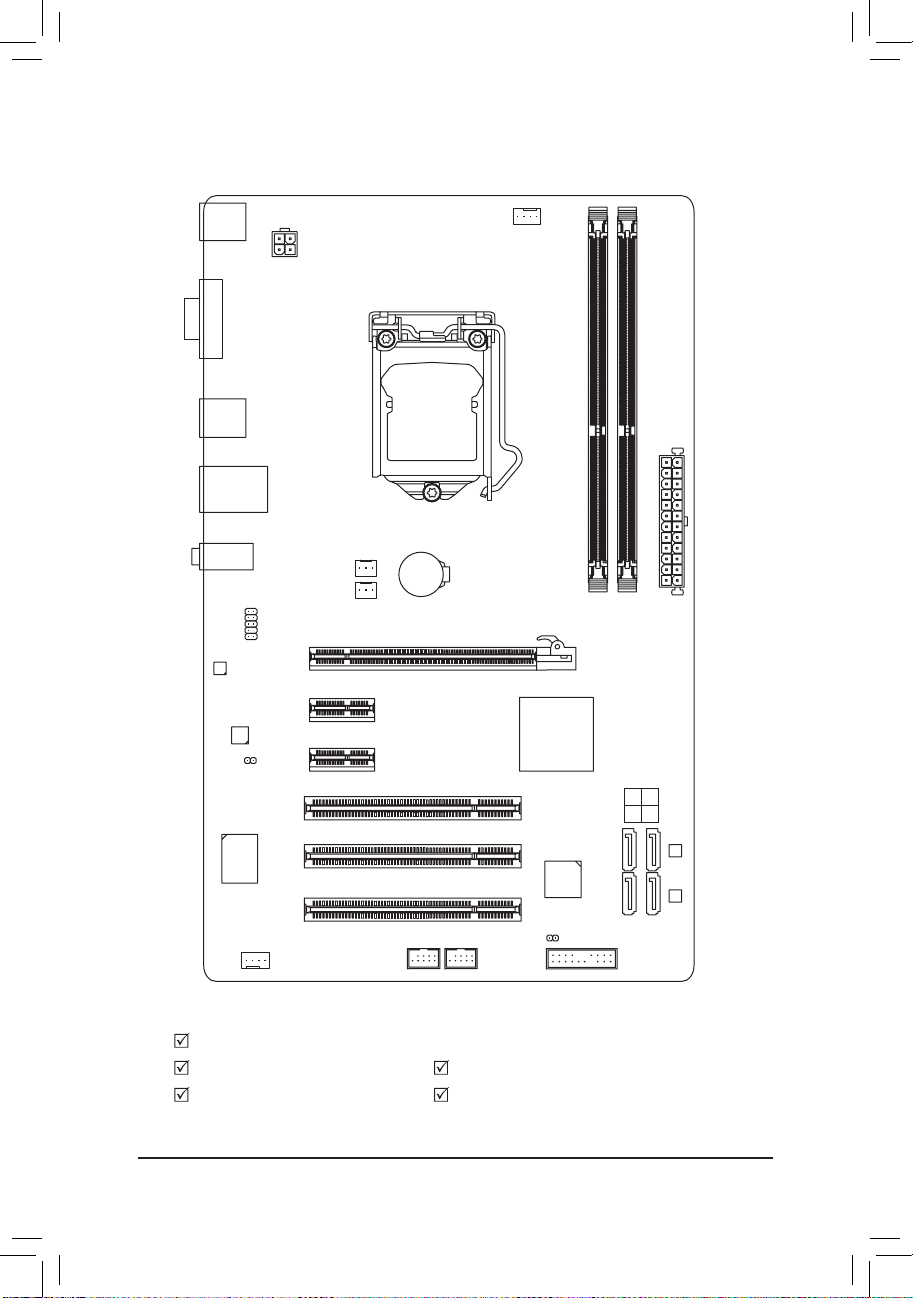

GA-P61-S3-B3/GA-P61-S3P主板配置图
KB_MS
COMA
R_USB
USB_LAN
AUDIO
Atheros/Realtek
GbE LAN
SPDIF_O
iTE
ATX_12V
F_AUDIO
CODEC
IT8728
SYS_FAN1
PWR_FAN
PCIEX16
PCIEX1_1
PCIEX1_2
PCI1
PCI2
PCI3
LGA1155
BAT
GA-P61-S3-B3/
GA-P61-S3P
CPU_FAN
Intel® H61
PCIe
to PCI
Bridge
ATX
DDR3_1
DDR3_2
SATA2
3 1
2 0
M_BIOS
B_BIOS
CLR_CMOS
F_USB1F_USB2SYS_FAN2
F_PANEL
清点配件
GA-P61-S3-B3或GA-P61-S3P主板- 1片
驱动程序光盘- 1片 SATA 排线- 2条
使用手册- 1本 后方I/O设备挡板铁片- 1个
* 上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。
- 5 -
GA-P61-S3-B3/GA-P61-S3P主板功能框图
PCIe CLK
(100 MHz)
PCI Express Bus
PCI Express Bus
Atheros/Realtek
x1
GbE LAN
RJ45
LAN
1 PCI Express x16
x16
2 PCI Express x1
x1
x1
PCIe to PCI
Bridge
PCI Bus
LGA1155
CPU
Intel® H61
CODEC
CPU CLK+/- (100 MHz)
DDR3 1333/1066/800 MHz
Dual Channel Memory
DMI 2.0
Dual BIOS
4 SATA 3Gb/s
8 USB 2.0/1.1
LPC
Bus
iTE
IT8728
COM Port
PS/2 KB/Mouse
PCI CLK
(33 MHz)
3 PCI
- 6 -
S/PDIF Out
Line In (Rear Speaker Out)
Line Out (Front Speaker Out)
MIC (Center/Subwoofer Speaker Out)
第一章 硬件安装
1-1 安装前的注意事项
主板是由许多精密的集成电路及其他元件所构成，这些集成电路很容易因静电影
响而损坏。所以在安装前请先详细阅读此使用手册并做好下列准备：
•安装前请勿任意撕毁主板上的序列号及代理商保修贴纸等，否则会影响到产
品保修期限的认定标准。
•要安装或移除主板以及其他硬件设备之前请务必先关闭电源，并且将电源线
自插座中拔除。
•安装其他硬件设备至主板内的插座时，请确认接头和插座已紧密结合。
•拿取主板时请尽量不要触碰金属接线部份以避免线路发生短路。
•拿取主板、中央处理器(CPU)或内存条时，最好戴上防静电手环。若无防静电
手环，请确保双手干燥，并先碰触金属物以消除静电。
•主板在未安装之前，请先置放在防静电垫或防静电袋内。
•当您要拔除主板电源插座上的插头时，请确认电源供应器是关闭的。
•在开启电源前请确定电源供应器的电压值是设定在所在区域的电压标准值。
•在开启电源前请确定所有硬件设备的排线及电源线都已正确地连接。
•请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。
•请确定没有遗留螺丝或金属制品在主板上或电脑机箱内。
•请勿将电脑主机放置在不平稳处。
•请勿将电脑主机放置在温度过高的环境中。
•在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。
•如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请咨询专
业的技术人员。
- 7 -
1-2 产品规格
中央处理器
(CPU)
芯片组 Intel® H61 高速芯片组
内存 2个1.5V DDR3 DIMM插槽，最高支持到16 GB
音频 内建Realtek/VIA HD音频芯片
网络 内建1个Atheros/Realtek GbE LAN芯片 (10/100/1000 Mbit)
扩展槽 1个PCI Express x16插槽，支持x16运行规格
存储设备介面 内建于芯片组：
USB 内建于芯片组：
内接插座 1个24-pin ATX主电源插座
支持LGA1155插槽处理器：
Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /
Intel® Pentium®处理器 / Intel® Celeron®处理器
(请至技嘉网站查询有关支持的处理器列表)
L3高速缓存取决于CPU
* 由于Windows 32-bit操作系统的限制，若安装超过4 G B的实体内存时，实
际上显示的内存容量将少于4 GB。
支持双通道内存技术
支持DDR3 1333/1066/800 MHz
支持non-ECC内存
(请至技嘉网站查询有关支持的内存条速度及列表)
支持High Definition Audio
支持2/4/5.1/7.1声道
* 若要启动7.1声道音频输出，必须使用HD (High Definition，高保真)音频模
块的前方面板音频输入接出，并通过音频软件选择多声道音频功能。
支持S/PDIF输出
2个PCI Express x1插槽
(所有PCI Express插槽皆支持PCI Express 2.0)
3个PCI插槽
- 4个SATA 3Gb/s插座，可连接4个SATA 3Gb/s设备
- 最多支持8个U SB 2.0/1.1连接端口(4个在后方面板，4个需经由排
线从主板内USB插座接出)
1个4-pin ATX 12V电源插座
4个SATA 3Gb/s插座
1个CPU风扇插座
2个系统风扇插座
1个电源风扇插座
1个前端控制面板插座
1个前端音频插座
1个S/PDIF输出插座
2个USB 2.0/1.1插座
1个清除CMOS数据功能接脚
- 8 -
后方面板设备
连接插座
1个PS/2键盘插座
1个PS/2鼠标插座
1个串行端口插座
4个USB 2.0/1.1连接端口
1个RJ-45端口
3个音频接头(音频输入/音频输出/麦克风)
I/O控制器
内建iTE IT8728芯片
硬件监控 系统电压检测
CPU/系统温度检测
CPU/系统/电源风扇转速检测
CPU过温警告
CPU/系统/电源风扇故障警告
CPU/系统智能风扇控制
* 是否支持C PU/系统智能风扇控制功能会依不同的C PU/系统散热风扇
而定。
BIOS 2个32 Mbit flash
使用经授权AWARD BIOS
支持DualBIOS
™
PnP 1.0a、DMI 2.0、SM BIOS 2.4、ACPI 1.0b
附加工具程序 支持@BIOS (BIOS在线更新)
支持Q-Flash (BIOS快速刷新)
支持Xpress BIOS Rescue (BIOS)快速修复
支持Download Center (下载中心)
支持Xpress Install (一键安装)
支持Xpress Recovery2 (一键还原)
支持EasyTune
* EasyTune可使用的功能会因不同主板而有所差异。
支持Smart 6
™
支持Auto Green
支持ON/OFF Charge
支持Cloud OC (云超频)
支持3TB+ Unlock
支持TouchBIOS (桌面化BIOS)
支持Q-Share (极速共享)
附赠软件
Norton Internet Security (OEM版本)
操作系统
规格
支持Microsoft® Windows 7/Vista/XP
ATX规格；30.5cm x 19.0cm
* 产品规格或相关信息技嘉保留修改的权利，有任何修改或变更时，恕不另行通知。
- 9 -
1-3 安装中央处理器
在开始安装中央处理器(CPU)前，请注意以下的信息：
•请确认所使用的CPU是在此主板的支持范围。
(请至技嘉网站查询有关支持的CPU列表)
•安装CPU之前，请务必将电源关闭，以免造成毁损。
•请确认CPU的第一针脚位置，若方向错误，C PU会无法放入CPU插槽内(或是确认
CPU两侧的凹角位置及CPU插槽上的凸角位置)。
•请在CPU表面涂抹散热膏。
•在CPU散热风扇未安装完成前，切勿启动电脑，否则过热会导致CPU的毁损。
•请依据您的CPU规格来设定频率，我们不建议您将系统速度设定超过硬件的标准范
围，因为这些设定对于周边设备而言并非标准规格。如果您要将系统速度设定超
出标准规格，请评估您的硬件规格，例如：CPU、显卡、内存、硬盘等来设定。
安装中央处理器(CPU)
A. 请先确认主板上的CPU插槽凸角位置及CPU的凹角位置。
LGA1155 CPU插槽
凸角凸角
插槽上的缺角为第一针脚位置
LGA1155 CPU
凹角
CPU三角形标示为第一针脚位置
- 10 -
凹角
1-4 安装内存条
在开始安装内存条前，请注意以下的信息：
•请确认所使用的内存条规格是在此主板的支持范围，建议您使用相同容量、厂
牌、速度、颗粒的内存条。
(请至技嘉网站查询有关支持的内存条速度及列表)
•在安装内存条之前，请务必将电源关闭，以免造成毁损。
•内存条有防呆设计，若插入的方向错误，内存条就无法安装，此时请立刻更改插
入方向。

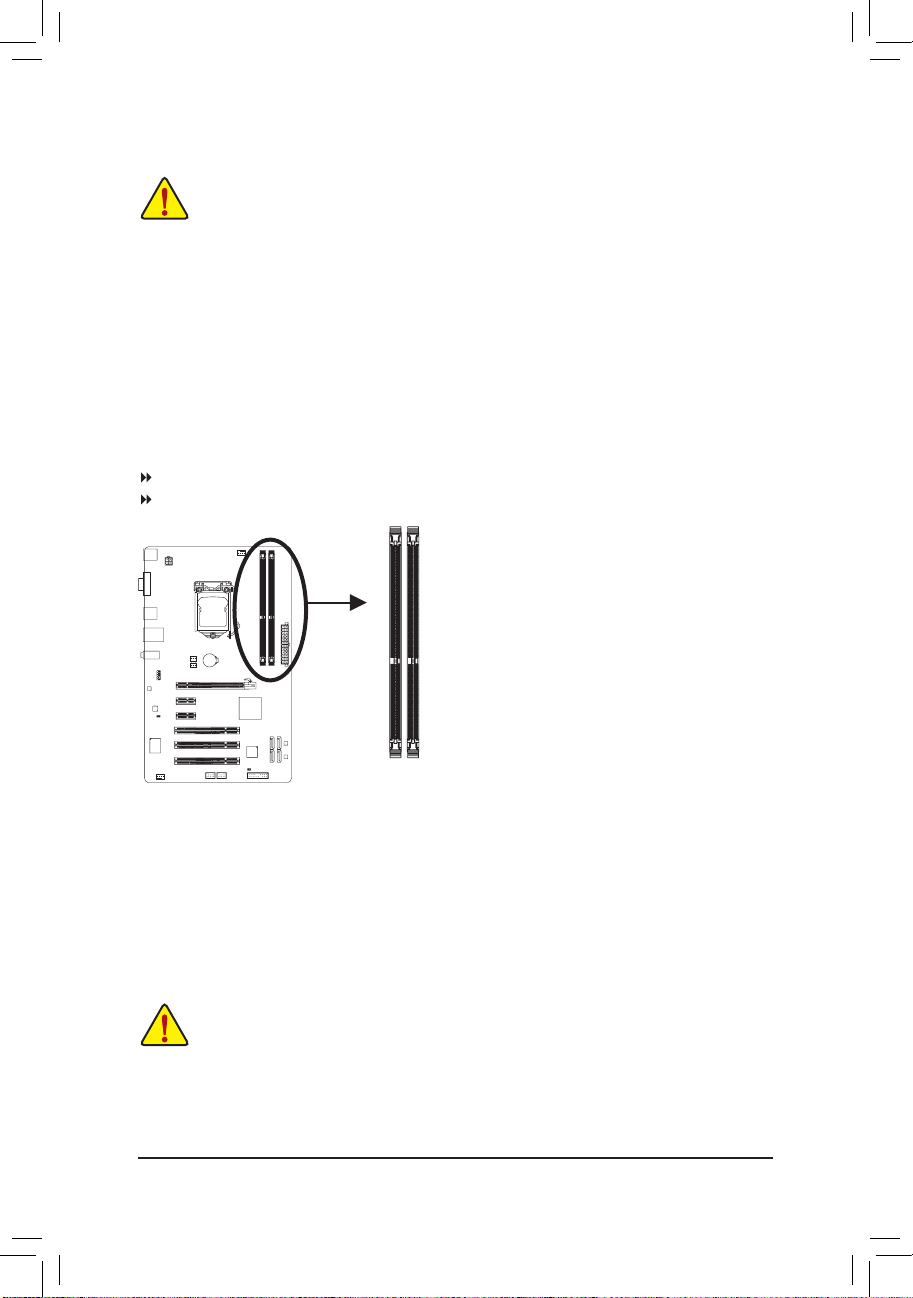

双通道内存技术
此主板配置2个DDR3内存条插槽并支持双通道内存技术(Dual Channel Technology)。安装内存条
后，BIOS会自动检测内存的规格及其容量。当使用双通道内存时，内存前端总线的频宽会
增加为原来的两倍。
2个DDR3内存条插槽分为两组通道(Channel)：
通道A (Channel A)：DDR3_1 (插槽1)
通道B (Channel B)：DDR3_2 (插槽2)
DDR3_2
DDR3_1
由于CPU的限制，若要使用双通道内存技术，在安装内存条时需注意以下说明：
1. 如果只安装一支DDR3内存条，无法启动双通道内存技术。
2. 如果要安装两支DD R3内存条，建议您使用相同的内存条(即相同容量、厂牌、速
度、颗粒)，才能发挥双通道内存技术的最佳性能。
1-5 安装适配卡
在开始安装适配卡前，请注意以下的信息：
•请确认所使用的适配卡规格是在此主板的支持范围，并请详细阅读适配卡的使用
手册。
•在安装适配卡之前，请务必将电源关闭，以免造成毁损。
- 11 -
1-6 后方设备插座介绍
PS/2 键盘及PS/2鼠标插座
连接PS/2键盘及鼠标至此插座。在上面的是鼠标插座(绿色)，下面的是键盘插座(紫色)。
串行端口
串行端口可连接鼠标、调制解调器等设备。
USB 2.0/1.1 连接端口
此连接端口支持US B 2.0/1.1规格，您可以连接U S B设备至此连接端口。例如：USB键盘/鼠
标、USB打印机、U盘…等。
网络插座(RJ-45)
此网络插座是超高速以太网(Gigabit Ethernet)，提供连线至互联网，传输速率最高每秒可
达1 GB (1 Gbps)。网络插座指示灯说明如下：
连线/速度
指示灯
运行指示灯
网络插座
音频输入(蓝色)
此插孔预设值为音频输入孔。外接光驱、随身听及其他音频输入设备可以接至此插孔。
音频输出(绿色)
此插孔预设值为音频输出孔。在使用耳机或2声道音频输出时，可以接至此插孔来输出声音。
在4/5.1/7.1声道音频输出模式中，可提供前置主声道音频输出。
麦克风(粉红色)
此插孔为麦克风连接孔。麦克风必须接至此插孔。
若要启动7.1声道音频输出，必须使用HD (High Defin it ion，高保真)音频模块的前方面板
音频输入接出，并通过音频软件选择多声道音频功能。
连线/速度指示灯：
灯号状态 说明
亮橘色灯 传输速率1 Gbps
亮绿色灯 传输速率100 Mbps
灯灭 传输速率10 Mbps
运行指示灯：
灯号状态 说明
闪烁 传输数据中
灯灭 无传输数据
•要移除连接于各插座上的连接线时，请先移除设备端的接头，再移除连接至主板端
的接头。
•移除连接线时，请直接拔出，切勿左右摇晃接头，以免造成接头内的线路短路。
- 12 -
1-7 插座及跳线介绍
1) ATX_12V
2) ATX
3) CPU_FAN
4) SYS_FAN1/2
5) PWR_FAN
6) SATA2 0/1/2/3
1
12
4
5
8
10
4
3
2
6
9 711
7) F_PANEL
8) F_AUDIO
9) F_USB1/2
10) SPDIF_O
11) CLR_CMOS
12) BAT
连接各种外接硬件设备时，请注意以下的信息：
•请先确认所使用的硬件设备规格与要连接的插座符合。
•在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中
拔除，以免造成设备的毁损。
•安装好设备要开启电源前，请再次确认设备的接头与插座已紧密结合。
- 13 -
1/2) ATX_12V/ATX (2x2-pin 12V电源插座及2x12-pin主电源插座)
通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电
源插座前，请先确定电源供应器的电源是关闭的，且所有设备皆已正确安装。电源插
座有防呆设计，确认正确的方向后插入即可。
12V电源插座主要是提供CPU电源，若没有接上12V电源插座，系统将不会启动。
为因应扩展需求，建议您使用输出功率大的电源供应器(500瓦或以上)，以供应足够
的电力需求。若使用电力不足的电源供应器，可能会导致系统不稳或无法开机。
ATX_12V：
接脚 定义
1 接地脚
2 接地脚
3 +12V
4 +12V
23 +5V (仅供2x12-pin的电源
接头使用)
24 接地脚 (仅供2x12-p in的
电源接头使用)
ATX
43
21
ATX_12V
ATX：
2412
131
接脚 定义 接脚 定义
1 3.3V 13 3.3V
2 3.3V 14 -12V
3 接地脚 15 接地脚
4 +5V 16 PS_ON (soft On/Off)
5 接地脚 17 接地脚
6 +5V 18 接地脚
7 接地脚 19 接地脚
8 Power Good 20 -5V
9 5VSB (stand by +5V) 21 +5V
10 +12V 22 +5V
11 +12V (仅供2x12-pin的电
源接头使用)
12 3.3V (仅供2x12-pin的电
源接头使用)
- 14 -
